1. 1 ОБЩИЕ ПОЛОЖЕНИЯ

В этом разделе приведены необходимые рекомендации установить служебные входы в здания и информацию для заделка кабелей, входящих в здания.Затрагиваемые темы: голос, данные и видео.
Все внешние кабели передачи голоса, данных, видео, коммуникационные каналы и смотровые колодцы должны быть спроектированы и/или утвержден Центром телекоммуникаций университета.

• 1.2.1 ОБЩИЕ ПОЛОЖЕНИЯ
  Предварительное одобрение и согласование с Центром телекоммуникаций и заинтересованным сторонам необходимо, когда ситуация требует вытягивания кабель через любой канал связи.
  Все кабели, связанные с телекоммуникационными сетями кампуса (телефон, данные, локальная сеть, глобальная сеть, кампусное телевидение и оптоволокно) должны быть подключены и отключены телекоммуникациями Центр или его уполномоченное лицо.
  Все кабели, связанные с телекоммуникационными сетями кампуса (телефон, данные, LAN, WAN, кампусное телевидение и оптоволокно) должны быть подключены и отключены Центром телекоммуникаций или его уполномоченным лицом.
  Все магистральные кабели, требующие сращивания, будут выполняться в соответствии с текущим отраслевые стандарты. В спецификациях проекта будет указано, кто будет нести ответственность за поставку и установку магистральных кабелей и сращивание затворов.
  Не должно быть кабеля с напряжением напряжением выше 90 вольт переменного тока в блоках коммуникационных каналов.
  Примечание. Жесткий коаксиальный кабель для магистральных сетей кабельного телевидения. может выдерживать напряжение до 90 В переменного тока.
  Все витые пары кабели, входящие в здание, должны заканчиваться защитой блоки. Должны использоваться только газовые и твердотельные устройства защиты (см. спецификации в разделе 5). В спецификации проекта будет указано кто будет нести ответственность за комплектацию и установку протекторов.На телекоммуникациях будет установлен блок заземления. задней панели и подключен к основному электрическому заземлению для строительство.
  Ремонт или замена поврежденного кабеля является ответственности стороны, причастной к причинению вреда. Ремонт или замена будут производиться бесплатно для Университета. Любой ремонт поврежденных кабелей должен быть одобрен Телекоммуникационный центр.Обо всех повреждениях должно быть сообщено сразу в Центр телекоммуникаций. Планирование объектов и Администрация объектов также должна быть уведомлена о возмещении ущерба, причиненного деятельности подрядчиков проекта.

• 1.2.2 МАРКИРОВКА
  Все кабели в каждом люке должны быть идентифицированы номером кабеля, типом кабеля, количеством пар и точка окончания. Бирка должна быть пластиковой или другой подобный материал, предназначенный для использования в таком приложении.
  По возможности весь брошенный кабель должен быть удален. из туннелей, люков и трубопроводов. Если не представляется возможным удалить брошенный кабель, он должен быть четко помечен как брошенный, с соответствующей маркировкой, как указано выше, и должно быть сообщено Телекоммуникационный центр и управление объектами.
• 1.2.3 АНТЕННА
  Самый низковольтный университет структурированная кабельная система находится под землей.Воздушная проводка не должна установлен в кампусе, если не одобрено телекоммуникациями Центр, планирование объектов и управление объектами. Информация должна можно получить в Центре телекоммуникаций в отношении владение кабелями и опорами воздушной связи.

• 1.3.1 ОБЩИЕ СВЕДЕНИЯ
  C размеры и количество труб между зданиями определяется Центром телекоммуникаций и будет сообщено в отдел планирования объектов и управления объектами. для включения в спецификацию проекта.Минимальные требования изложены в следующих пунктах.
  A ll кампус здания должны быть подключены к ближайшему люку или новому люк.
  P предварительное одобрение и согласование с Телекоммуникационный центр, планирование объектов и управление объектами и других заинтересованных сторон необходимо, когда ситуация требует внесения изменений в систему трубопроводов.
  R ремонт или замена поврежденного кабелепровода является обязанностью стороной, участвующей в причинении ущерба, и бесплатно для Университет.Любой ремонт поврежденных трубопроводов должен быть одобрен Телекоммуникационный центр Обо всех повреждениях необходимо сообщать Телекоммуникационный центр, планирование объектов и управление объектами немедленно.
  I f рядом планируется примыкающее здание новостройка или реновация, коммуникации объекты следует размещать из помещения основного оборудования в новое или отремонтированное здание с внешней стороны здания на сторона соседнего здания. Технические характеристики будут такими же, как установленные для нового или отремонтированного здания.
• 1.3.2 ТРЕБОВАНИЯ
  Все новые объекты или ремонт будет необходим для удовлетворения минимальных требований. Минимум кабель для передачи голоса, данных и видео, необходимый для каждого здания, должен быть 3 трубопровода. Когда это возможно, здания площадью более 200 000 кв. квадратных футов должны иметь два способа доступа к существующему кампусу удобства.
  Один (1), два дюйма, Schedule 40, ПВХ и
  Два (2), четыре дюйма, сортамент 40, ПВХ.
  Допускается изгиб не более чем на 180 градусов. пробега, включая зачеты. Должны использоваться только подметальные машины заводского изготовления 90-х годов. Отопление труб на заносах НЕ допускается ни по каким причинам. Зачистки должны быть минимум 36 дюймов в длину или больше.
  Мул-лента с кадрами маркеры должны быть установлены и привязаны к каждому внутреннему воздуховоду и/или проводник. Мул-лента также должна использоваться для внутренних помещений и внутренние каналы.
• 1.3.3 ПОДЗЕМНЫЙ
  Все подземные трубопроводы, блок воздуховодов и каналы должны быть армированы сталью и бетонированы (минимум 3500 psi) в оболочке из ПВХ SCH 40, если не указано иное. При пересечении проезжей части необходимо использовать дополнительное армирование.
  Минимальное расстояние для коммуникационных каналов и силовых воздуховодов в среде совместной траншеи составляет 12 дюймов (30 см) хорошо утрамбованная земля.Все коммуникационные каналы также должны быть как минимум 12 дюймов от паровых труб и линий конденсации при пересечении перпендикуляр. Минимальная глубина для подземных кабелепроводов и воздуховодов составляет 36 дюймов ниже уровня земли или нижней части дорожного полотна до верха воздуховода/трубопровода.
  Жесткая сталь трубопровод, заключенный в железобетон, должен использоваться в любом места, подверженные небрежному обращению, например, под плитами или фундаментами.
  Все необходимые меры предосторожности должны быть приняты подрядчика во время строительства, чтобы предотвратить попадание грязи, гипс или мусор во всех кабелепроводах, трубках, воздуховодах, фитингах и коробки.Все трубопроводы в полах, бетонные или ниже уровня земли, должны быть очистить от мусора и влаги перед протягиванием проводов. Кабелепроводы, установленные для внутризаводской коммуникационной проводки, не быть ниже уровня, где влага может просочиться через трубы.
  Все раскопки и земляные работы в Университете Кампус в штате Миссисипи должен быть одобрен Управлением по планированию объектов. и Управление объектами.
  При прокладке кабеля в существующих подземных каналах, внутренний канал устанавливается до полного заполнения воздуховода.Количество внутренних воздуховоды, которые будут установлены, будут основаны на количестве места в трубопроводе. Все трубопроводы и внутренние каналы должны быть герметизированы. Размеры внутренних воздуховодов определяется Центром телекоммуникаций.
  Перед протягиванием кабеля существующих подземных трубопроводов, внутренний канал должен быть установлен в первую очередь. Количество устанавливаемых внутренних воздуховодов зависит от количество места в кабелепроводе, если кабель уже присутствует.Пустой канал потребуется для достаточного количества внутренних каналов. установлены, которые заполняют трубопровод на полную мощность. Все каналы и внутренние каналы должны быть герметизированы. Буровая труба должна быть одобрена UM Телекоммуникационный центр до установки. Все каналы маршруты должны быть утверждены до установки. Все каналы или блоки воздуховодов должны быть проверены телекоммуникационным центром UM перед заполнить, чтобы быть принятым.
• 1.3.4 КОНДЕНСАТОР
  Берега воздуховодов должны быть для стока в люки и вдали от входов в здания.
• 1.3.5 ЛОВУШКИ
  Все кабелепроводы, трубки, воздуховоды и блоки воздуховодов должны быть установлены таким образом, чтобы обеспечить против сбора скопившегося конденсата. Гоночные дорожки должны быть устроен так, чтобы не было ловушек.
  Когда канал проходит через наружные бетонные стены любого объекта, вход должен быть водонепроницаемым.Обеспечьте втулки трубы в бетоне с 1/2 минимальное входное уплотнение в дюймах.
  Все трубопроводы должны иметь водонепроницаемые соединения и должным образом наклонены, чтобы они могли стекать в люк и подальше от входа в здание.

• 1.3.6 ТИПЫ
  Газопровод и водопровод должны ни в коем случае нельзя использовать в качестве проводника.
  Для подземных систем трубопроводов допускаются три типа трубопроводов.В спецификациях проекта будут подробно описаны типы трубопроводов, которые будут использоваться. в различных местах, охваченных проектом.
  Жесткий рукав из оцинкованной стали с резьбовым соединением — Этот рукав должны быть установлены с железобетонным кожухом в местах подвергается злоупотреблениям.
  Трубопровод из ПВХ сортамента 40. Этот трубопровод должен быть установлен с железобетонный корпус, если не указано иное.
  Оболочка воздуховода должна быть прямоугольной в поперечном сечении и иметь минимальная толщина бетона три (3) дюйма вокруг любого трубопровода.Оболочка воздуховода должна иметь размеры и размещаться в соответствии с проектной документацией. Трубопроводы и воздуховоды должны заканчиваться раструбами у люка, объект или иное оконечное устройство. Там, где стены траншеи неустойчивы или ширина траншеи шире оболочки, оболочка должна быть сформирована в соответствии с требованиями.
  Распорки воздуховодов должны быть предусмотрены не более семифутовых интервалов. Трубопровод должен быть закреплен в трех (3) интервалы в футах шесть (6) дюймов и на каждой прокладке для предотвращения плавающие во время укладки бетона.
  E каждый участок воздуховода производится с непрерывной заливкой бетона. Сломанные заливки не допускается без письменного исключения из Университетского планирования, Проектирование и строительство, а также предоставленный арматурный стержень № 4 или больше. выдвинутый на двенадцать (12) дюймов за конец конверта в в конце каждого дня заливки и на всех заглушках.

• 1.4.1 ОБЩИЕ СВЕДЕНИЯ
  Люки не должны быть меньше чем 6 футов в ширину, 8 футов в длину и 7 футов в высоту.
  Максимальная глубина всех люков должна составлять десять (10) футов от крышка люка до дна люка, если не указано иное телекоммуникационным центром.
  Крышка люка и отверстие должно быть круглым, 36 дюймов в диаметре и должно быть выгравировано слово «Связь». Крышки люков не должны имеют утопленные ручки, которые выдвигаются при необходимости для снятия. Должны использоваться крышки с насечками.Номер люка должен быть назначается Центром телекоммуникаций или Управлением объектами.
  Максимальное расстояние между люками, соединенными в любом один пробег не должен превышать 400 футов.
  Пуллбоксы будут использоваться только с согласия и разрешения Телекоммуникационный центр. Спецификации будут предоставлены установщика на основе использования.
• 1.4.2 ИНТЕРЬЕР
  Все материалы, используемые в люк должен быть устойчив к коррозии.Вся сталь должна быть оцинкованные или покрытые цинком. Все стойки в люках должны быть из оцинкованной или оцинкованной стали.
  Люки должны иметь натягивающие кольца напротив входа кабелепровода на каждой стене.

1.5 ЧЕРТЕЖИ

• 1.5.1 ОБЩИЕ СВЕДЕНИЯ
  D подробные схемы можно получено на физическом факультете Университета Миссисипи. Завод или телекоммуникационный центр, если таковой имеется.Обратитесь к любому вопросы, специально не затронутые в этом документе, чтобы Телекоммуникационный центр.


2.1 ОБЗОР

• 2.1.1 ОПРЕДЕЛЕНИЕ
  T Комнаты связи помещения специального назначения, в которых размещается телекоммуникационное оборудование и проводка. К этим помещениям предъявляются особые требования из-за природы, размер и сложность оборудования и проводки, размещенной в номер.
• 2.1.2 SPACE
  T два разных типа телекоммуникационные комнаты в здании, каждая из которых поддерживает важные функции как часть электропроводки здания и системы связи. В общем, каждая комната должна быть достаточно большой для размещения проводки и оборудования, которое будет располагаться внутри них, плюс дополнительное пространство для роста. Два типа номера:
  • Зал телекоммуникационного распределительного оборудования (TDER), Главный распределительный блок (MDF) или главный кросс-коммутатор (MC).МС будет использоваться здесь. Обычно в каждом здании есть только один MC. Эта комната может служить тем, что иногда называют узловой комнатой. и размещать коммутаторы данных, маршрутизаторы и электронику, связанную с телекоммуникациями. оборудование.
  • Коммутационный шкаф, промежуточный распределительный щит (IDF), Промежуточный кросс (IC), горизонтальный кросс или Телекоммуникационная комната (TR). Здесь будет использоваться ТС.Там есть не менее одного ТЦ на этаж. Более одного ТЦ на этаж требуется, когда терминированное расстояние проводки между любым коммуникационного разъема и TC превышает 295 футов (90 метров).

  Предпочтительный минимальный размер телекоммуникационной комнаты — 100 человек. квадратных футов и предпочтительные размеры для этой комнаты 10’X10′. Ни в коем случае эта комната не должна быть менее 100 квадратных футов, с минимальной размер любой стороны 8 футов.В этом номере можно пользоваться телефоном. оборудование, оборудование для сетей передачи данных и стойки. Центр телекоммуникаций связаться для утверждения окончательного размера.


• 2.1.3 ОБЩИЕ СВЕДЕНИЯ
  Спецификации проекта будут указать, что персонал Центра телекоммуникаций или назначенное им лицо несут ответственность за предоставление, установку и прекращение различные типы кабелей связи, стеллажи, панели и др. элементы, указанные в разделе 2.
  Все работы должны соответствовать с Национальным электротехническим кодексом, местными строительными нормами и Стандарты управления объектами Университета Миссисипи.
  ПРИМЕЧАНИЕ. Комнаты связи могут различаться в размер здания, этажность, аренда необходимые характеристики и телекоммуникационные услуги. Учет будущих потребностей объекта и окончание пользователей является необходимостью.Центр телекоммуникаций будет иметь окончательный согласование размеров помещения.
  Электрические панели прочие чем те, которые обслуживают исключительно телекоммуникационную комнату в которых он расположен, строго запрещены в телекоммуникациях номера. Услуги, не связанные с телекоммуникациями, должны также запрещается в этих помещениях. Это включает, но не ограничено, услуги по уборке, склад снабжения, ведомственный хранение и т.д.Никогда не должно быть исключений из этих ограничения. Пожарная сигнализация и охранные панели не допускаются в телекоммуникационные помещения.
  50-процентный фактор роста должны быть встроены и предусмотрены в каждом стояке, если не указано иное. указано; следовательно, любая работа с кабелем или кабелепроводом, относящаяся к телекоммуникации должны быть разработаны и/или одобрены Телекоммуникационный центр. Спецификация проекта будет включать этот фактор роста.
  Для облегчения надлежащего монтаж, прокладка и размещение кабелей, проводов, помещения оборудование и терминальные поля, телекоммуникационные шкафы должны быть расположены на каждом этаже, как можно ближе к середине наращивание и штабелирование друг над другом, если не указано иное проинструктировано или одобрено Центром телекоммуникаций. Архитекторы и инженеры должны уделять особое внимание телекоммуникациям закрытые места для преодоления ограничений расстояния.Общая расстояние пути кабелепровода от выхода до TC или MC, когда MC также служит в качестве TC, не должен превышать 295 футов (90 метров) включая убыток при прекращении.
  Каждый ПК или другой отдельный устройство с сетевым подключением должно быть подключено кабелем к ближайший телекоммуникационный шкаф в здании. То телекоммуникационная(ые) комната(ы) должна(ы) размещать все и только оборудование непосредственно связанные с телекоммуникационными системами и их системы поддержки окружающей среды.
  чертежи «как построено» должны быть представлены подрядчиком проекта в Телекоммуникации Сосредоточьтесь на каждой работе после принятия. Эти рисунки будут использоваться Телекоммуникационным центром и различными другими университетами Департаменты Миссисипи.

2.2 ТРЕБОВАНИЯ

• 2.2.1 ОБЩИЕ СВЕДЕНИЯ
  Все телекоммуникационные комнаты Двери должны закрываться одинаковым ключом и в соответствии с Управлением объектами. технические характеристики.
  Дверные проемы должны быть спроектированы с минимальной размеры 3′-0″ на 6′-8″ и должны открываться наружу в коридор.
  Полы должны быть покрыты бетоном или плиткой, ковер запрещен.
  Телекоммуникационные помещения должны быть расположенные выше любой угрозы затопления. Комнаты в подвалах должны иметь трапы в полу с принудительным водоотводом, в противном случае должны быть предусмотрены насосы. Когда требуются дренажные насосы, они должны быть подключен к аварийному источнику питания.
  Огнестойкость фанера толщиной 3/4 дюйма должна быть механически закреплена на стен, указанных в спецификации проекта каждой Главной Комната кросс-коннекта и телекоммуникационная комната. Рейтинг огня фанера должна быть закреплена таким образом, чтобы ее можно было легко снять. То Огнестойкая фанера должна быть окрашена двумя (2) слоями огнестойкой краски. стойкая краска нейтрального цвета. Огнестойкая фанера должна начинаться на высоте четырех (4) дюймов AFF (над чистым полом) и заканчиваться на 8′-4″ AFF.
  Минимальная рекомендуемая высота потолка 8′-6″. Готовые потолки не требуются в телекоммуникациях номера.
  Установите не менее 4 (четырех) 4-дюймовых втулок между телекоммуникационными, с выдвинутыми рукавами 4 (четыре) дюймы AFF. В зданиях с потолками Plenum, EMT многосотовый канал должен использоваться для подключения телекоммуникационных шкафы вместе. Для зданий высотой более 4 этажей требуется увеличение минимального количества рукавов следующим образом:
  • 5-8 этажи: 8 рукавов этажи 1-4 / 4 рукава этажи 5-8
  • 9-12 этажей: 12 рукавов этажи 1-4 / 8 рукавов этажи 5-8 / 4 рукава полы 9-12


• 2.2.2 ОКРУЖАЮЩАЯ СРЕДА
  Все телекоммуникации помещения должны контролироваться окружающей средой, чтобы поддерживать помещение окружающая среда в диапазоне температур от 65 до 75 градусов по Фаренгейту, с уровнем относительной влажности от 35 до 75 процентов непроводящие, 24 часа в сутки, 7 дней в неделю. Комнаты связи должны быть кондиционированием свежего воздуха с трехкратным (3) обменом воздуха в час. Если HVAC необходимо отключить, то вытяжка, подключенная к должно быть предусмотрено аварийное питание для отвода тепла.Как правило, система должна удалять 7000 БТЕ в час.
  Без сантехники, HVAC или электрический кабелепровод должны проходить или быть непосредственно над любой телекоммуникационной комнатой.
• 2.2.3 ЭЛЕКТРООБОРУДОВАНИЕ
  Освещение должно быть четыре (4) флуоресцентного типа в футах и ​​обеспечивают минимум 50 FC на расстоянии 3 фута над полом и быть подключенным к аварийному генератору, когда доступный.
  Минимум две розетки 240 В и четыре двойные дуплексные розетки переменного тока. должно быть обеспечено питание компонентов телефонной системы, компьютера интерфейсы, сетевая электроника и другие телекоммуникации требования. Выходные отверстия должны быть заподлицо при прорезке фанеры. Расположение торговых точек будет определено во время проектирования здания. сцена.
  Каждая двойная дуплексная розетка должна быть подключена к специальный автоматический выключатель. Каждая выделенная электрическая цепь должен быть 20-амперный, 120 В, 60 Гц. Все цепи должны быть подключены к аварийный генератор при наличии. Все розетки должны быть промаркированы с расположением панели и цепи.
  Все панели выключателей должны быть промаркированы и идентифицированы, чтобы избежать отключил по ошибке.Выключатели, обслуживающие телекоммуникационную комнату, должны быть снабжены запирающими устройствами для предотвращения выключения.
• 2.2.4 ЗАЗЕМЛЕНИЕ
  Все телекоммуникационные комнаты должен иметь заземляющую шину длиной 3 фута для ТП и 10 футов в длину для MC. Оба должны быть 4 дюйма в ширину на 1/4 толщиной в дюйм с предварительно просверленными отверстиями для болтов NEMA по размеру и расстоянию. Эта шина должна быть подключена к основной системе заземления здания. медным проводом не меньше 6 AWG.Заземляющий провод должен не делите кабельный лоток с коммуникационными кабелями. Это может быть установлен в отдельном кабелепроводе, который может быть присоединен к за пределами кабельного лотка для кабелей связи.
  Каждая распределительная точка должна быть заземлена к основному заземлению здания, Необходимо соблюдать требования NEC и EIA/TIA 607.
• 2.2.5 МАРКИРОВКА
  Связь, компьютер и телевизионный канал должен быть четко обозначен на каждом стыке коробка, через окрашенную секцию или с помощью наклеек на кабелепровод с указанием каждого участка кабелепровода:
  • Зеленый = компьютер и телефон
  • Желтый = телевизор
  • Оранжевый = оптоволоконный
  Все Телекоммуникации Каркасы шкафов, основные кроссовые рамы и соединительные блоки должны быть правильно идентифицированы по месту назначения.
  Все стояки кабели должны быть надлежащим образом маркированы индикаторами «от и до». Маркер должен представлять собой плоский кусок алюминия или пластика, связанный проволокой. этикетки. Эта маркировка должна быть постоянной и указывать:
  • Начало (Кабель питается от главного кросса Комната №) до,
  • Пункт назначения (Телекоммуникационная комната № питается).
  A ll пары кабелей для передачи голоса и данных в вертикальных кабелях или входной кабель должен заканчиваться на соединительной колодке и идентифицировано.

2.3 КАБЕЛЬ

• 2.3.1 ОБЩИЕ СВЕДЕНИЯ
  ПРИМЕЧАНИЕ: ВСЯ КОАКСИАЛЬНАЯ ПРОВОДКА ДЛЯ ГОЛОСОВЫХ, ДАННЫХ И ЛЮБЫХ КОММУНИКАЦИОННЫХ ПРОВОДОВ ДОЛЖНА БЫТЬ PLELUM ВО ВСЕХ ОБЛАСТЯХ. Применение любой проводки из ПВХ, используемой для общение запрещено , если только оно не одобрено в письменной форме от Телекоммуникационный центр должен соответствовать стандартам и кодексам NFPA и NEC.
  50-процентный фактор роста должны быть встроены для вертикального кабеля и предусмотрены, если иное не указано; следовательно, любые кабельные работы, относящиеся к телекоммуникации должны быть разработаны и/или одобрены Телекоммуникационный центр.Спецификация проекта будет включать этот фактор роста.
  Все вертикальные кабели, проходящие от Главное помещение кросс-коммутации с каждым телекоммуникационным шкафом должно быть 100-процентно терминированными в главном помещении кросс-коммутации и в каждый телекоммуникационный шкаф.
  Каждый кабель телефона и станции передачи данных должен иметь не менее 4 пары; в некоторых случаях может потребоваться кабель большего размера. Телекоммуникации Центр проинформирует своего уполномоченного или подрядчика через проект спецификации в таких случаях.
  Для облегчения прокладки кабелей в будущем новая тяга струна, завязанная с обоих концов, должна быть установлена ​​в трубопроводе одновременно с протягиванием кабеля.
  Все установлено кабели связи станции должны быть минимум медными 4 пары, 24 AWG UTP, категория 6 (улучшенная), протестировано до 400 МГц для голоса и данные.
• 2.3.2 КАБЕЛЬ ГОЛОСОВОГО ПОДЪЕМНИКА
  Кабель голосового стояка должны быть медными, 24 AWG UTP, категория 6.Все станции и стояки кабель должен проходить и удерживаться на месте с помощью D-образных колец в телекоммуникационных комнат и/или с использованием кабельного лотка. Завершить на 66 Соединительные блоки CAT5e . Размещение и управление блоками Расположение щитов/эстафетной стойки будет указано Телекоммуникационный центр. Маркировочные полосы с количеством кабелей и идентификатор гнезда должен быть установлен во всех случаях.
• 2.3.3 КАБЕЛЬ ПЕРЕДАЧИ ДАННЫХ
  Все вертикальные кабели передачи данных будут быть оптоволоконным кабелем, многомодовым и/или одномодовым тип. В обстоятельствах, когда оптоволоконный кабель нецелесообразен, Должен быть установлен кабель категории 6, 24 AWG, 25 пар кабеля UTP.


• 2.3.4 ВОЛОКНО-ОПТИЧЕСКАЯ СТОЙКА
  Волоконно-оптический стояк должен состоять из 12 многомодовых жил. волокно и второй кабель, состоящий из 6 нитей одномодового волокна, минимум. Терминация в MC и TC должна быть на стандартном оптоволоконном патче. панели с разъемами типа ST. Оптоволоконный стояк должен быть установлен в внутренний воздуховод со стояком (3/4″ I.д. мин). или многоячеистый канал EMT.

2.4 СТОЙКИ И ПАНЕЛИ

• 2.4.1 ОБЩИЕ СВЕДЕНИЯ
  E каждый распределительный пункт на Щит телекоммуникационной комнаты должен быть идентифицирован как здание входная и/или этажная сервисная панель.
  J соединение/натяжение коробки должны быть предусмотрены на любом трубопроводе длиной более 80 футов.
  A ll Голосовые терминалы на MC будут стандартными приподнятые 66 Соединительные блоки CAT5e , установленные на релейной стойке или щиты.Все завершение данных в TC будет завершено Гнезда CAT 6 RJ45 и вставлены в соединительные панели QuickPort установлены на релейных стойках. Там, где позволяет место, отдельно стоящие стеллажи должны быть установлены в МК и ТК и все терминации должны быть установлены на стойки.

2.5 ПЛАТЬЕ ИЗ ПРОВОЛОКИ

• 2.5.1 ПРОВОДА ГОЛОСОВОЙ СТАНЦИИ
  D кабель от лоток телекоммуникационного кабеля, свяжите и проложите неэкранированный группы голосовых пар к соединительным блокам 66 CAT5e , расположенным на релейная стойка.Организуйте и пометьте кабели последовательно номерной порядок.
• 2. 5.2 ПРОВОДА СТАНЦИИ ДАННЫХ
  D rop from кабельный лоток телекоммуникационной комнаты, жгут и маршрут к данным коммутационная панель, расположенная на релейной стойке. Организуйте и пометьте кабели в порядке серийной нумерации.

2.6 СТОЙКА ГОЛОСОВЫХ/ДАННЫХ И КОММУТАЦИОННАЯ ПАНЕЛЬ

T o установить сетевые распределительные панели и Сопутствующее оборудование использует следующий метод установки.
I n TC и MC, служащие TC, содержащие данные клемм, установите две отдельно стоящие релейные стойки в указанные место расположения. Расположите стойки таким образом, чтобы поддерживать как минимум три (3) расстояние между ногами от передней части стойки до комнаты, обращенной вперед стене и три (3) фута от задней части стойки до стена комнаты, обращенная назад. Если ряд стоек должен быть установлен в телекоммуникационная комната, поддерживать не менее двух (2) футов зазор от крайней правой или крайней левой стойки до противоположной стена. Закрепите стойки к готовому полу. Заземлите стойку на Заземляющая шина телекоммуникационной комнаты с медным проводом № 6 AWG.
M подсчитайте вертикальные блоки голосовой сети в крайнем левом стойка, начинающаяся под блоком оптоволоконного интерфейса, если он установлен. Если модуль оптоволоконного интерфейса не установлен или не будет установлен в будущее, начните сверху. Разложите блоки голосовой сети в в порядке возрастания серийной нумерации от верхнего левого угла к нижнему правому.
W гнезда передачи данных для нескольких этажей обслуживаются вне тот же TC или MC, выступающий в качестве TC, панели QuickPort должны быть размещены и обозначены следующим образом:
• Будет выделена одна или несколько горизонтальных панелей с 48 портами. на каждый этаж. Ни при каких обстоятельствах не должно быть более одного этажа разделите секцию панели с 48 портами. Панели будут установлены с самый верхний этаж в верхней части стойки, а затем по убыванию заказ по этажам.
• Для соответствия этой компоновке могут потребоваться дополнительные стойки. Если таким образом, самый верхний этаж будет располагаться в самой левой стойке начиная снова с верхней части стойки, а затем по убыванию приказ.
• Этикетки на панелях должны совпадать с этикетками домкратов, как описано в Раздел 3.1.2. Каждая секция панели с 48 отверстиями должна быть помечена буквенный код этажа.
• Самая правая стойка отведена под монтаж сети электроника и вспомогательное оборудование.
• 2.6.1 ПРОБИВКА НА ПОВЕРХНОСТНЫХ ЩИТАХ
  L все пары проводов станции в серийно пронумерованных порядок от наименьшего серийного номера в верхнем левом крайнем положении до самый высокий серийный номер в правом нижнем углу.
  U se 66 Соединительные блоки CAT5e . Проложите все кабели к быть пробиты до этих блоков, начиная с самого левого края вниз к основанию щита, затем вверх и вверх к блоку заправку кабеля под монтажные ножки.Закрепите монтаж кронштейны к фанерному щиту с крестообразным шлицем № 10 x 3/4 дюйма винты с головкой.
  V OICE, 4 пары — Используйте 66 CAT5e 100 пар 66 блоков CAT5e . Найдите перфорационные блоки на поверхности проводов из фанеры. в области, обозначенной как провода голосовой станции. Установите блоки в мода сверху/вниз и стык прилегают друг к другу при установке слева направо. Вбейте четыре (4) неэкранированные пары на блокировать.Минимальный радиус изгиба должен соответствовать требованиям производителя кабеля. спецификации для проводки категории 6.
  D ATA 4 пары — Используйте монтируемые в стойку патч-панели QuickPort. Пробить четыре (4) неэкранированные пары на разъеме RJ45.
  N ОТЕ: блоки/панели для заделки кабеля могут располагаться на этажом выше или ниже пола, на котором находится станционная розетка расположена. В этом случае устанавливайте панели сверху/снизу.Минимальный радиус изгиба должен соответствовать требованиям производителя кабеля. спецификации для проводки категории 6.
• 2.6.2 СТАНДАРТНЫЕ ИЗДЕЛИЯ ДЛЯ ЗАЖИМОВ И ПРОВОДОВ
  C обращаться в Центр телекоммуникаций за оборудованием требуется для всех установок. Исключения или замены должны быть утверждены Центром телекоммуникаций.

Секция 3 — КОММУНИКАЦИОННЫЕ РОЗЕТКИ — ВНУТРИ ЗАВОДСКАЯ ПРОВОДКА И ПРОВОДЫ

3.1. ГЕНЕРАЛЬНЫЙ

• 3.1.1 ОБЗОР
  A ll телефон, данные, видео кабельная разводка станции должна быть непрерывной кабельной линией от TC для передачи голоса, данные, видео к выходу связи. Все станционные кабели будут не должно быть перегибов, натертостей и крутых изгибов. Любая потолочная плитка удалены подрядчиком для прокладки кабеля. повторно установлен в хорошем состоянии. Замена поврежденной плитки ответственность подрядчика на безвозмездной основе для университета.
  T Нынешние и будущие требования жильцов здания определит потребность в нескольких розетках. Финальное подтверждение расположение разъемов возлагается на телекоммуникации. Центр. На этапе программирования Центр телекоммуникаций, проконсультировавшись с жильцами здания, поставит домкрат макет, желаемый архитектором проекта для включения в спецификации проекта.
  A ll голосовые разъемы должны заканчиваться в RJ-45 восемь (8) проводниковых сборок CAT 6 модульных разъемов. То голосовое гнездо должно быть верхним портом(ами) настенной панели. Если только один голосовой разъем, он должен быть терминирован в верхнем левом порту. Проволока цветовая маркировка должна соответствовать спецификациям EIA/TIA-568B.
  Гнезда данных ll должны заканчиваться восемью (8) разъемами RJ-45. модульные разъемы CAT 6.Разъем данных должен быть нижние порты в настенной пластине. Если только один разъем данных, это должен быть завершен в левом нижнем порту. Цветовая маркировка проводов должны соответствовать спецификациям EIA/TIA-568B.
  A ll пар должны быть завершены как на голосовых разъемах, так и на разъемах данных.
  Т он общая длина пути провода от выхода данных до Блок телекоммуникационной комнаты не должен превышать 295 футов (90 метров).Это важно для соответствия требованиям Ethernet IEEE. 802.3. Обратите внимание, что в большинстве случаев ТЦ, в котором размещается сеть электроника будет обслуживать как голосовые разъемы, так и разъемы данных на этаж, на котором он находится. Это необходимо учитывать при определении приверженности до максимальной длины проводки выхода данных.
• 3.1.2 МАРКИРОВКА
  Каждый конец всех кабелей быть промаркированы в местах их окончания.
  Все разъемы модули должны иметь цветовую маркировку Университета Миссисипи стандартов, указывающих, что верхний левый разъем голосовой (синий) и что нижний левый разъем для данных (красный). Лицевая панель должна быть белый.
  Горизонтальные положения домкрата должны быть голосовыми. слева и данные справа.
  D ual голос/данные домкраты будут использовать одинарную или двойную позиционную поверхность пластина с голосовыми разъемами в двух верхних положениях, разъемами данных в две нижние позиции и заглушки на запасных позициях.
  Все домкраты должны быть промаркированы идентификационными номерами как подробно описано ниже.
  Центр телекоммуникаций будет укажите диапазон идентификационных номеров, которые будут использоваться для здание(я). После завершения проекта монтажный подрядчик или представитель Центра телекоммуникаций список домкратов используемые идентификационные номера, соответствующие им номера комнат, расположение в комнате и блок перфорации или панель данных точки окончания.Идентификационные номера домкрата, у гнезда мест, также должны быть размещены на исполнительных чертежах, предоставленных подрядчиком.
• 3.1.3 ПРОВОДКА
  Проводка для голосовых линий должна быть СИНЕЙ категории 6 или выше, как указаны в планах или спецификациях. Проводка для цепей данных должны быть КРАСНОЙ категории 6 или выше, как указано в планах или Спецификация.

3.2 РАСПОЛОЖЕНИЕ КОММУНИКАЦИОННОГО РАЗЪЕМА

• 3. 2.1 МЕСТОПОЛОЖЕНИЕ И КОЛИЧЕСТВО
  Если только если не указано иное, стандартная коммуникационная розетка (SCO) должна состоит из голосового разъема, разъема для передачи данных и двух запасных портов. Другой коммуникационные розетки могут быть установлены в зависимости от функции для этого конкретного офиса или комнаты.
  • Офисы преподавателей: Два (2) SCO на каждого назначенного сотрудника. Розетки устанавливаются на противоположных стенах. Любая стена больше чем 15 футов.в длину должны иметь выпускные отверстия, расположенные на равном расстоянии друг от друга. интервалы не более 7 футов. Любая стена более 15 футов в длина должна иметь выпускные отверстия, расположенные на расстоянии не более 7 футов интервалы.
  • Канцелярские/штабные офисы/аспирантские офисы: один (1) SCO на месте каждого стола.
  • Конференц-залы: одна (1) розетка SCO и одна розетка кабельного телевидения на комнату для помещений площадью до 200 кв.Минимум четыре (4) SCO и две розетки кабельного телевидения на комнату для комнат площадью более 200 квадратных футов. Один (1) SCO размещается на каждой стене. Розетки кабельного телевидения будут напротив друг друга. Комнаты площадью более 500 кв. должны иметь дополнительные розетки, расположенные на равном расстоянии друг от друга на каждой стене. кабельное телевидение розетка может быть встроена в запасной порт SCO.
  • Лаборатории: один (1) SCO на каждое рабочее место. Одна стена АДА домкрат высоты крепления, расположенный внутри лаборатории рядом с дверным проемом для настенный телефон.Дополнительные требования к розетке будут определяется в зависимости от размера и на этапе проектирования проекта.
  • Классы/лекционные залы/аудитории: классы с Учебные станции должны иметь два (2) средства связи домкраты. Один предназначен для данных, один запасной. Видеокабель должен также быть установлен на учебной станции. Классы без Учебная станция должна использовать следующие рекомендации для видео прокладка кабеля:
    • Количество розеток: 1 Студент Вместимость: 1-15 студентов CATV Розетки: 1
    • Количество розеток: 2 Вместимость студентов: 15-50 студентов CATV Розетки: 2
    • Количество домкратов: 4 Вместимость студентов: 50 и более студентов Кабельное телевидение Розетки: 4
  N OTE: * Одна ТВ-розетка в перед комнатой и еще один на потолке для проекционного телевидения.Если класс обозначается как High Tech Classroom, затем High Tech Classroom Требования Технического класса в Разделе 4 могут заменить требования CATV. Требования к розетке указаны выше.
  • Комнаты общежития: Один (1) разъем для передачи данных на жилец или потенциальный обитатель каждой комнаты. Один (1) телефон Джек на комнату. Одна (1) розетка кабельного телевидения на комнату. Локации будут определяться на этапах проектирования проекта.
  • Гостиные общежития: один (1) или несколько разъемов для связи и одна (1) розетка кабельного телевидения на гостиную. Количество и расположение будут определены на этапах проектирования проекта.
  • Складские помещения: Одна (1) коммуникационная розетка на комнату. Два (2) розетки для помещений площадью более 500 квадратных футов и одна (1) дополнительная розетка на каждые дополнительные 2000 квадратных футов.
  • Механические помещения: Проконсультируйтесь с Управлением объектами.
  • В некоторых номерах требуются коммуникационные розетки для телефонов или устройства управления энергопотреблением.
  • Главное помещение кросс-коммутации и телекоммуникационные шкафы: один (1) коммуникационная розетка минимум на комнату.

3.3 УСТАНОВКА КОММУНИКАЦИОННОГО РАЗЪЕМА

• 3.3.1 МОНТАЖ
  Используйте двойную розеточную коробку аналогично Steel City, артикул 72171-3/4 или Телекоммуникации Эквивалент, одобренный центром.При монтаже распределительной коробки в стальная шипованная стена, используйте заднюю скобу. Используйте штукатурку Steel City кольца, артикул 72-C13 (одинарный) или 72-C-17 (двойной) или эквивалент, утвержденный Центром телекоммуникаций. это абсолютно важно, чтобы площадь внутреннего отверстия соответствовала выходному отверстию монтажный корпус. Гипсовые кольца должны быть ровными и располагаться заподлицо с готовой поверхностью. Для одного голоса/данных в розетках используется гипсовое кольцо с одним бандажом.
  Розетки должны монтироваться на стандартной промышленной высоте и в положениях, если только иное не указано в Планировании объектов и/или Телекоммуникационный центр. Стандартная монтажная высота выходы связи:
  • Письменный стол 18 дюймов, AFF (над чистым полом) (Одноместный гипсовое кольцо).
  • Настенное крепление для людей с ограниченными возможностями 48 дюймов, AFF (одинарный гипсовый только кольцо).
  • Класс высоких технологий (см. раздел 4).
  • Кабель кабельного телевидения в классе, аудитории, вестибюле клиники или гостиной обычно устанавливается на высоте крепления телевизора. Кабель кабельного телевидения в офисах, комнатах общежития или конференц-залах должно быть встроенный в розетку связи.
  ЗАМЕТКА: Электрические розетки должны быть предусмотрены для телевизионных и проекционных устройств. по подрядчику.

3.4 РАЗЪЕМЫ СВЯЗИ

• 3.4.1 В каждом месте гнезда Усовершенствованные компоненты категории 6 должен быть установлен. Для каждой пары кабелей используется рама Panduit 106. обязательный. Все кабелепроводы и коробки для макияжа на каждом разъеме рабочей станции должна быть глубиной не менее 2-1/8″. EMT или Makeup box, требуется лицевая панель Single Gang. Если установка осуществляется в двойную коробку, двойная лицевая панель нужный.
• 3.4.2 Вкладыши Panduit 106 Data Frame должны использоваться в корпус разъема. Должны использоваться одиночные вставки или двойные вставки. для голоса, а расширенные вставки категории 6 должны использоваться для данных. Если вставка не требуется, устанавливается заглушка. Часть номера вставок следующие:
  • Красные вставки категории 6 Panduit CJ688TPRD
  • Синие вставки категории 6 Panduit CJ688TPBU
  • Пустые вставки Panduit CMFBAxx
  • Соединитель F81 CMFBAxx
  Примечание: xx означает обозначение цвета, соответствующее лицевой панели и 106 рамкам.
• 3.4.3 Голос (синий) слева; Данные (красный) находятся на справа от 106 кадров.

3.5 ПРОВОДНЫЕ ПУТИ

• 3.5.1 ОБЩИЕ СВЕДЕНИЯ
  T o избегать электромагнитных помех помех (EMI), все пути должны обеспечивать разрешение на наименее:
  • 4 фута (1,2 м) от двигателей или трансформаторов
  • 1 фут (0.3 м) от кабелепровода и кабелей, используемых для распределение мощности
  • 5 дюймов (12 см) от флуоресцентного освещения или линий электропередач над 2 кВА и до 24 дюймов от любой линии электропередачи свыше 5 кВА.
  I в целом, кабель связи проложен отдельно или в нескольких футах от кабеля питания. Так же, кабели связи проложены вдали от больших двигателей, генераторы, индукционные нагреватели, аппараты для дуговой сварки, рентгеновское оборудование и радиочастотные, микроволновые или радарные источники. Когда возможно, дорожки должны пересекаться перпендикулярно флуоресцентному освещению и электрические силовые кабели или трубопроводы.

3.6 ПРОВОД

• 3.6.1 ОБЩИЕ СВЕДЕНИЯ
  Все трубопроводы должны соответствовать требованиям Национального электротехнического кодекса.
  Вся голосовая, информационная и видеопроводка внутри помещений должна быть защищена металлический трубопровод или другие средства, такие как проволочная форма или желоба в этаж.Алюминий неприемлем в едких средах. Пластиковые молдинги для поверхностного монтажа неприемлемы ни в применение. Кабелепровод EMT или металлический молдинг для поверхностного монтажа должны быть Используется для всей внутренней проводки. Все каналы должны быть скрыты когда возможно.
  Не более эквивалента двух (2) Допускаются изгибы под углом 90 градусов на участках между распределительными коробками или тянуть ящики.
  (LB) разрешены.
  Вход в распределительные коробки или распределительные щиты должен быть смежными с углами или непосредственно напротив друг друга.
  T Использование статического кабеля вместо кабелепровода должно определяется в каждом конкретном случае. Телекоммуникационный центр должен связаться для утверждения.
  В капитальном ремонте и новом строительных проектов, где главный зал кросс-коммутации и Телекоммуникационные шкафы не выровнены, контракт должен предусматривают установку четырех (4) стояков (4 дюймы минимального диаметра) от MC к каждому TC.Натяжная нить и Соответствующая распределительная коробка также должна быть предусмотрена в каждом кабелепровод для облегчения будущей прокладки кабеля(ей).
  Для снижения электромагнитных помех все кабелепроводы в плите должны быть как минимум из оцинкованной стали 1 1/4 дюйма с резьбовыми соединениями. Все исключения должны быть определены на этапе проектирования проекта и подлежит утверждению Управлением по телекоммуникациям Центр.
  Все втулки должны выступать на четыре (4) дюйма AFF и ниже и быть закрытыми с обоих концов. Координировать с Центр телекоммуникаций по количеству каналов, входящих в средство.
  Ни один горизонтальный участок трубопровода не должен превышать 80 футов между тяговыми ящиками.
  Кабелепровод для телефона или компьютерные розетки должны заканчиваться двойной коробкой. Стали Город, артикулы 52151-1, 72151-1, 52-С-17 или 72-С-17 за один (1) дюймовый с двойным гипсовым кольцом и 52151-3/4, 72151-3/4, 52-C-13 или 72-C-13, для 3/4 дюйма с одинарным пластиковым кольцом.Телекоммуникационный центр утвердил аналоги Стального города можно использовать номера деталей.
  Все выходы связи должен быть минимум 3/4-дюймовый кабелепровод с минимумом изгибов, от выход в кабельный лоток, кабельный канал или хоумран непосредственно к телекоммуникационная комната. Домашний трубопровод требуется, когда кабельная трасса над потолком труднодоступна. Примеры потолки, где требуется кабелепровод, включают гипсокартон и переплетение потолочной плитки.Тяговые коробки должны быть установлены через каждые 180 градусов или 80 футов кабелепровода. См. Раздел 4. для кабелепровода Требования к установке розеток High Tech Classroom.
• 3.6.2 ЕМКОСТЬ КАБЕЛЯ
  Кабелепровод должен быть размер соответствует отраслевым стандартам для телекоммуникаций методы распространения. Такие инструкции можно найти в здании Международная отраслевая консалтинговая служба (BICSI) Руководство по методам распространения телекоммуникаций.

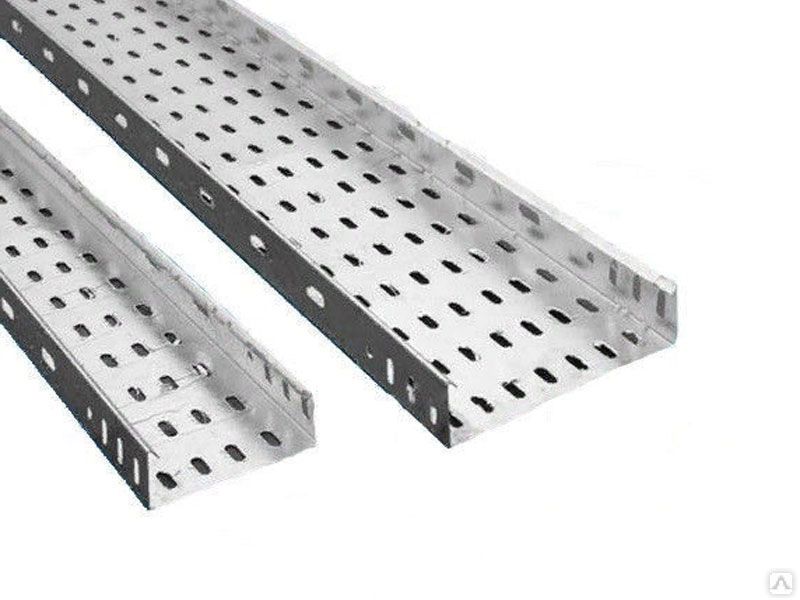

3.7 ЛЕСТНИЦА/КАБЕЛЬ/ПРОВОДНЫЕ ЛОТКИ

I. ОБЩИЕ ПРОИЗВОДИТЕЛИ: При соблюдении требований предоставлять продукцию по следующее:
• A. WBT, LLC.., 115 Harting Road, Centralia, IL 62801.
  Телефон: (618) 918-3821.
  Бесплатный номер: (888) 492 8729.
  Факс: (618) 918 3825.
  Веб-сайт: www.wbtray.com
  Электронная почта: [email protected]
• Б. [Утвержденные варианты: выберите один из следующих, если это применимо.]
  1. [Гофман]
  2. [Чатсворт]
  3. [Хаббелл]

II. МАТЕРИАЛЫ И ОТДЕЛКИ:

A. Материалы кабельного лотка: выберите один из следующих:

1. [Проволока из углеродистой стали, ASTM A 510, марка 1008. Проволока сварена, согнута и обработана после производство.]
ИЛИ
2.[Проволока из углеродистой стали, ASTM A653, непрерывная оцинковка перед изготовлением.] Доп. отделка не требуется.
B. Отделка кабельного лотка:
1. Отделка проволоки из углеродистой стали после сварки и изгиб сетки; выберите один из следующих:

• а. [Электроосаждение цинка: ASTM B 633, Тип III, СК-1.]
• б. [Горячее цинкование после изготовления: ASTM А 123.]
• с.[Порошковое покрытие:]
  1) [Поверхность с черным порошковым покрытием.
  2) [Обработка поверхности с порошковым покрытием нестандартного цвета.
2. Отделка проволоки из нержавеющей стали: в соответствии со стандартом ASTM B 380.

C. Кабельный лоток будет состоять из непрерывной жесткой сварной стали система управления кабелем из проволочной сетки, позволяющая непрерывно вентиляция кабелей и максимальный отвод тепла, с UL Классифицированные соединения, в которых лоток выступает в качестве заземления оборудования Проводник (EGC).Кабельный лоток из проволочной сетки будет иметь непрерывную Сварной Т-образный верхний провод для защиты изоляции кабеля и монтажников. Все поперечные провода должны быть проводами WBT SHAPE для максимальной поддержки.
D. Обеспечьте соединения, опоры и другие необходимые фитинги. для полной, постоянно заземленной системы.
• 1. Сетка: 2 x 4 дюйма (50 x 100 мм).
• 2. Длина прямой секции: 118 дюймов (3000 мм).
• 3. Диаметр проволоки: 5 мм и 6 мм, как указано производителем.
• 4. Непрерывный T-образный верхний провод для защиты изоляции кабеля и рук монтажников.
• 5. Фитинги: Фитинги для кабельных лотков из проволочной сетки изготавливаются на месте из прямых секции лотка в соответствии с инструкцией изготовителя и пунктом 2.3.
• 6. Размер кабельного лотка:

  а. Глубина: Глубина кабельного лотка будет (если на чертежах не указано иное):
  1) [2 дюйма]
  2) [4 дюйма]
  3) [6 дюймов]
  4) [8 дюймов]
  б.Ширина: Ширина кабельного лотка будет (если на чертежах не указано иное):
  1) 2[ дюйма (50 мм)]
  2) [4 дюйма (100 мм)]
  3) [6 дюймов (150 мм)]
  4) [8 дюймов (200 мм)]
  5) [12 дюймов (300 мм)]
  6) [18 дюймов (450 мм)]
  7) [20 дюймов (500 мм)]
  8) [24 дюйма (600 мм)]
  с. Длина: длина секции кабельного лотка будет 118 дюймов. (3000 мм), если на чертежах не указано иное.
  д. Коэффициент заполнения: Кабельный лоток может быть заполнен до [40%] [50%] [60%] [100%] от общей емкости. Размер кабельного лотка соответствует будущим изменениям или добавлениям кабелей.
• 3.7.1 ОБЩИЕ СВЕДЕНИЯ
  A Полные лотки лестницы должны быть предназначен для размещения всех типов коммуникационных кабелей, следовательно, любая кабельная работа, относящаяся к телекоммуникациям должны быть разработаны и/или утверждены Центром телекоммуникаций.
  T Минимальные размеры лестничного поддона должны быть 12 дюйма в ширину и 4 дюйма в глубину. В некоторых случаях, только когда указано в спецификациях дизайна, шириной 6 дюймов на 3 дюйма можно использовать глубокий лоток.
  C договорные документы должны показывать поперечное сечение канала связи или кабельного лотка. То на чертеже должны быть указаны ссылки на другие коммуникации в здании.
  A ll Кабелепроводы, заканчивающиеся кабельным лотком, должны легко доступный.Избегайте заканчивать кабельные каналы на лотке в местах, недоступны через съемную потолочную плитку или панель доступа к потолку. Все трубы, которые должны быть подключены к кабельному лотку, должны быть подключены в соответствии со спецификациями производителя и должны встречайте НЭК.
  C рассмотрение может быть дано для прокладка других типов кабелей в лотке лестницы для предотвращения помехи на неэкранированных кабелях.Место такой установки утверждается Центром телекоммуникаций.
  L сумматор лоток (кабельный лоток) или проволочный лоток должен опираться на всю резьбу стержни в форме трапеции. Опоры для кабельных лотков больше 12 дюймов в ширину должны быть установлены в соответствии с спецификации производителя. Опоры для кабельных лотков 12 дюймов или меньше могут быть дальше друг от друга, но должны соответствовать требованиям производителя требования к установке.Одиночная опора недопустима. Все опоры должны крепиться к строительной конструкции сверху.
  T Центр связи или его представитель не будет устанавливайте любой кабель или выполняйте любую работу, пока все установки не будут изготовлены в соответствии со спецификациями.
• 3.7.2 МОНТАЖ
  Поддоны C должны поддерживать минимальное расстояние в шесть (6) дюймов от препятствий над лотком и минимум восемь (8) футов AFF.Лотки предназначены для обеспечения доступа по кратчайшему пути ко всем выходам связи на этаж.
  I Установка подметальных заводских 90-х на все обороты. Использовать окончание конца лотка, где провод падает на стены, чтобы предотвратить ссадины и порезы о края металлического подноса. Используйте трапецию рекомендуемый производителем метод крепления кабельного лотка подвесной размер все резьбы. Закрепите всю резьбу на потолочных анкерах, не допуская гнется по всей резьбе.Поддерживайте таким образом кабельный лоток каждый раз. стык между секциями и на высоте от пяти (5) до шести (6) футов промежутки (середина пролета) между суставами. По возможности лоток должен быть не ближе шести (6) дюймов от структурного потолок, воздуховоды или трубы, учитывая все другие возможные препятствия. Минимальное расстояние 5 дюймов от освещения, требуется особенно люминесцентное освещение.

3.8 КАБЕЛЬНЫЕ ОПОРЫ И КОЛЬЦА С ОТКРЫТЫМ ВЕРХОМ

• 3.8.1 ОБЩИЕ СВЕДЕНИЯ
  3.8.1.1 Все кабельные опоры с открытым верхом (J-образные опоры) и кабельные кольца должны быть подвешены или прикреплены к структурный потолок или стены с оборудованием или другим приспособления для установки, специально предназначенные для поддержки их веса. При использовании J-образные опоры или кабельные кольца должны располагаться на 48-60°. дюймовые центры для адекватной поддержки и распределения кабелей масса.Эти типы опор обычно могут выдерживать до пятидесяти Кабели диаметром 0,25 дюйма.

  3.8.1.2 Для больших количеств кабели, которые собираются в телекоммуникационных шкафах, обеспечивают кабельные лотки или другие специальные опоры, предназначен для поддержки требуемого веса и объема кабеля.

  3.8.1.3 Крюки и ремни должны быть прикреплены к элементам здания с застежками, соответствующими материалу.Шурупы или лаги для дерева следует использовать болты, шурупы для дерева с пластиковыми анкерами должны использоваться для штукатурки и бетона, а также саморезы следует использовать для листового металла. Резьбовые металлические крючки, прикрепленные к также допустимы резьбовые анкеры.

  3.8.1.4 Unistrut может быть используется там, где необходимо поддерживать большие пучки кабелей или обеспечить точки крепления для EMT, металлического макияжа или Panduit беговая дорожка.Подвески Unistrut с резьбой должны монтироваться с якоря.

  3.8.1.5 Большие крюки, способные нести вес многие кабели должны быть прикреплены болтами, металлобетон анкеры или металлические анкеры с эпоксидной смолой. Анкеры должны расширяться в монтажный материал не менее чем на 3 дюйма.

  3.8.1.6 Ремни и крюки должны быть большего размера, чтобы дополнительные кабели могли легко быть установлены в будущем.Крючки и лямки не должны быть заполнены более 75% мощности.

  3.8.1.7 Крючки или ремни должны быть установлены на расстоянии не более четырех футов друг от друга. Ближе расстояние может быть необходимо в местах, где кабели проложены вокруг углов или в непосредственной близости от других механических электрических систем.

  3.8.1.8 В особых случаях, когда площадь над подвесными потолками имеет препятствия и затруднено крепление ремней к потолку или невозможно, ремни можно прикрепить к металлическим зажимам, установленным на проволочные подвесы, удерживающие потолочную сетку.

  3.8.1.9 Когда кабели проложены в стене, коробка не требуется, но монтажный кронштейн должен быть надежно закреплен в стене.

  3.8.1.10 Все кабелепроводы и коробки для макияжа на каждом разъеме рабочей станции должна быть не менее 2-1/8 дюйма в глубину. Эта глубина требуется для разместить расширенный разъем категории 6 (CAT6). Когда коробка используется как как домкратом, так и тяговым ящиком, минимальная глубина ящика должна составлять 3-1/8 дюйма.Если в коробе установлено волокно, необходимо использовать удлинительную пластину Ortronix. использоваться.

  3. 8.1.11 В случаях, когда ЕМТ (металлический кабелепровод) используемые, все пустые трубопроводы должны иметь натяжную нить. Тяговая коробка, соединительная коробка или точка натяжения, содержащая натяжные струны в каждом направление должно быть установлено для любого ограниченного пути, где более двух изгибов на 90 градусов, обратный изгиб на 180 градусов или длиной более 100 футов.

  3.8.1.12 Открытый кабель готовые области должны быть установлены в кабелепроводе, таком как кабелепровод EMT, металлическая косметика, или Panduit.

3.9 СИСТЕМА ВОЗДУХОВОДОВ ПОД ПОЛОМ

• 3.9.1 ОБЩИЕ СВЕДЕНИЯ
  T его тип дорожки качения должен быть использоваться минимально любой ценой. Необходимо уделить внимание разработке системы которые будут учитывать требования к электроснабжению и коммуникациям. Во всех местах должно быть достаточное количество электричества. С участием надлежащее планирование, адекватная система может быть установлена, но обескураженный.

Секция 4 — ТЕЛЕВИЗИОННЫЙ КАБЕЛЬ

4.1 ОБЩИЕ ПОЛОЖЕНИЯ

• 4.1.1 ОБЩИЕ СВЕДЕНИЯ
  P указать, кто будет нести ответственность за меблировку, установку и заделка различных типов кабелей связи, розеток, панели и другие компоненты, указанные в этом разделе.Пока не не указано иное, персонал Центра телекоммуникаций или его назначенный будет нести ответственность.
• 4.1.2 МАРКИРОВКА
  Телевизионные кабели T должны четко идентифицируется с помощью окрашенной секции или с помощью кабелепровода наклейки с указанием каждого участка трубопровода; Желтый = телевизор.
• 4.1.3 КАБЕЛЬ
  4.1.3.1 Максимальная длина кабеля не должна превышать 90 метров (295 футов) или меньше. Если длина любой кабельной трассы (RG6) внутри превышает 90-метровое ограничение, дополнительные должны использоваться помещения для оборудования связи.
  4.1.3.2 Кабель следует использовать тип RG6, экранированный, оплетка от 60 % до 77 %, 75 Ом, коаксиальный Кабель. Это можно найти в Times Fiber или CommScope. раз Детали оптоволокна # — 02360 — Стандарт T660-VB. Детали CommScope # Ф677ТСВ.
  4.1.3.3 Соединитель RG-6, LRC AUGAT SNAP-N-SEAL Деталь № СНС6.Два инструмента, которые потребуются для подготовки кабеля и сожмите разъем на аре, Инструмент для сжатия Артикул №: SNSUTL. Инструмент для подготовки коаксиального кабеля Деталь № CST596.
  4.1.3.4 500 ИЛИ ½ КАБЕЛЬ ГЛАВНОЙ ЛИНИИ: Кабель .500 будет проходить от подвала к первый этаж, где он будет обрезан, оставив 6-футовый хвост. Кабель при выходе с первого этажа также будет 6-футовый хвост, это будет повторяется в каждой комнате связи до верхнего этажа, где 1 – 6-футовый хвост завершит процесс. Этот кабель имеет минимальный изгиб радиусом 30 дюймов. Причина этого в том, что алюминиевый экран будет ломать. 4.1.3.5 Номера деталей коаксиальных кабелей: номер детали для .500 Коаксиальный кабель проложен внутри здания от этажа к этажу. Times Fiber — это T10500JX или CommScope PIII 500 JCA. Часть # для кабель, проложенный снаружи здания от постамента к здание CommScope PIII 500 JCASP
  T эл. розетка кабель должен быть четырехэкранированным коаксиальным типа RG-6/U 75 Ом.
  T подъемные кабели в многоэтажных зданиях или здания с цокольным этажом и цокольным этажом на первом этаже должны быть 0,5 дюйма жесткий алюминиевый кабель (жесткая линия) или одномодовое волокно.
  C Наружный кабель ATV для всех туннелей и подземных сооружений расположение кабелепроводов должно быть жестким алюминиевым кабелем диаметром 0,5 дюйма. (жесткая линия) или одномодовое волокно.
• 4.1.4 РОЗЕТКИ
  E Каждая телевизионная розетка может обеспечивать возможности видео и, как правило, заканчиваются разъемом типа F разъем на стандартной настенной панели или встроенный в многопортовая лицевая панель.Требования заказчика будут переданы Телекоммуникационный центр.
  E каждая розетка должна быть домашней бегите к ближайшему телекоммуникационному шкафу.

4.2 ВИДЕО/ПРОЕКЦИОННЫЕ УСТРОЙСТВА

• 4.2.1 ОБЩИЕ СВЕДЕНИЯ
  Обучение информационным технологиям Технология должна предоставить спецификации и кабельные части для проекционные устройства и/или мониторы.
  Проекционные устройства крепления потолочного или настольного типа.В каждом случае трубопровод должен быть подключен к передней части класса или области управления.

4.3 КЛАССЫ ВЫСОКИХ ТЕХНОЛОГИЙ

• 4.3.1 ОБЩИЕ СВЕДЕНИЯ
  I информационные технологии Учебная технология должна предоставить спецификации для установка кабелепровода и выход(ы), необходимые для помещения, обозначенного как класс высоких технологий.
  A Розетка High Tech Classroom обеспечит подключение голоса, данных, видео, аудио и устройства управления.
• 4.3.2 МАРКИРОВКА
  E каждый конец всех кабелей (UTP, коаксиальный, оптоволоконный, аудио и т. д.), и все пары будут помечены места окончания.
• 4.3.3 ПРОВОДНЫЕ / ВЫПУСКНЫЕ КОРОБКИ
  I Необходимый трубопровод должен быть обеспечен следующим образом:
  • Выпускная коробка для класса High Tech Classroom (4″X4″X3″) спереди от комнаты или учебного места до кабельного лотка зала
  • Два 1-дюймовых выхода для класса High Tech Classroom на потолке коробка (6″X6″X4″) для обслуживания видеопроектора
  • Одна 2-дюймовая розетка для основного технического класса на две аудиорозетки коробки (стандартная розетка) для обслуживания стереодинамиков и/или настенный монитор
  • Один 3/4″ на аудиовыход
  T Расположение и необходимость каждого из них будет определена во время окончательного проектирования на основе предполагаемая функция помещения. В комнате всегда будет один основной выход High Tech Classroom.
• 4.3.4 КАБЕЛЬ
  T Каждый голосовой кабель UTP должен четыре (4) пары кабеля категории 6, 400 МГц (минимум).
  T Данные и запасной кабель UTP должны состоять из четырех (4) пар кабель категории 6, 400 мегагерц (минимум).
  T видео кабели будут четырехэкранными коаксиальными кабелями RG6/U.
  T Волокно будет 62.Многомодовое дуплексное волокно 5/125 — одна (1) пара на выход.
• 4.3.5 ВЫХОДЫ
  T Коммуникационный выход будет содержат разъем EIA/TIA-568B для голоса, разъем EIA/TIA-568B для данные, разъем EIA/TIA-568B для резерва, разъем F для приема видео, 1 пара оптоволокна с разъемами ST для будущих данных и видео требования и заготовка-заполнитель для будущего домкрата требования.
• 4.3.6 КОММУТАЦИОННЫЕ ПАНЕЛИ И ЗАЖИМЫ
  T he High Кабели технического класса должны заканчиваться в MC или TC, как следует:
  • Voice 4 пары, категория 6 — Voice 66 CAT5e перфоратор
  • Данные 4 пары, категория 6 — панель данных
  • Запасные 4 пары категории 6 — панель данных
  • Коаксиальный кабель с четырьмя экранами RG-6/U — розетка типа F, спиральный и провод, связанный или заделанный на отводе
  • Оптоволокно для передачи данных/видео (1 пара) — скрученное и терминированное ST в ПФР.(модуль оптоволоконного интерфейса)
  ЗАМЕТКА: Голосовая категория 6 должна быть завершена до голосового 66 CAT 5E перфоблока.

Раздел 5 — ЗАЩИТА, ЗАЗЕМЛЕНИЕ И СОЕДИНЕНИЕ

5.1 ЗАЩИТА ОТ МОЛНИИ

• 5. 1.1 ОБЩИЕ СВЕДЕНИЯ
  L молниезащита средства телекоммуникаций необходимы. В то время как федеральный и должны соблюдаться государственные стандарты, местные условия могут потребовать дополнительное исследование и / или модификации для соответствия месту, оборудование, экологические требования или требования безопасности.
  Н ЕС Статьи 250 «Заземление» и 800 «Схемы связи» охватывают общие требования к заземлению, соединению и защите электрические и коммуникационные цепи. NFPA 78 «Молния Защита» касается защиты зоны и других элементов, которые выгодный.
  A ll кабели (включая заземление к строительная площадка) в пределах здания и входных помещений должны устанавливаться с защитой от молнии и скачков напряжения через заземление и соединение.
• 5.1.2 МАТЕРИАЛЫ
  T три наиболее часто Используемые молниеотводы перечислены ниже. Проконсультируйтесь Телекоммуникационный центр для определения наиболее соответствующую защиту для данного состояния.
  • AT&T Protector — AT&T, номер детали 189B1-25 для 25 парная защита
  • AT&T Protector — AT&T, номер по каталогу 189B1-50 на 50 парная защита
  • AT&T Protector — AT&T, номер по каталогу 189B1-100 для 100 пар
  U SE AT&T, артикул 3B1E-W газ модули защиты.
  H номер детали omaco 50M-201-____19 должен быть предусмотрен монтаж в стойку. (ITCS укажет номер детали суффикс, необходимый для конкретного применения.)
  R ELTEC Блок защиты — номер детали R66P25QCVS. Защита от газа модуль должен быть AT&T, номер детали 3B1E-W.
  U комплект AT&T, номер по каталогу 110ANA1-06 для одиночных 6-парных или меньше. Используйте газозащитные модули AT&T, артикул 3B1E-W.

  5.2 ЗАЗЕМЛЕНИЕ

• 5.2.1 ОБЩИЕ СВЕДЕНИЯ
  одноточечная схема от главного трансформатора здания. ОВОС/ТИА 607 требования должны быть соблюдены.
  A Все экраны должны быть связаны общим основанием.
  Кабель стояка ll должен быть экранирован и должным образом заземлен на землю здания через средства заземления, предусмотренные в MC (Main Cross-Connect Room).
  Защитные блоки ll должны быть подключены к шина заземления задней панели с использованием медного провода NEC 6 AWG.

5.3 СОЕДИНЕНИЕ

• 5.3.1 ОБЩИЕ СВЕДЕНИЯ
  B соединение должно быть прочным, прочный и с низким импедансом для обеспечения электрической непрерывности. Необходимо соблюдать требования EIA/TIA 607.
  A ll кабелепровод подсоединение к кабельным лоткам и кабельным каналам должно быть механически крепится к зажимам лотка или аналогичным приспособлениям.Кабельный лоток или провод путь должен быть заземлен к системе заземления главного здания с медный провод не меньше #6 AWG.
  А сопротивление 0,001 Ом или менее указывает на высококачественный переход и требуется согласно Building Industry Consulting Services International (BICSI) Руководство по методам распространения телекоммуникаций.

Раздел 6 — ОСМОТР, ИСПЫТАНИЯ И ДОКУМЕНТАЦИЯ

6.1 ПРОВЕРКА РАБОТЫ

• 6.1.1 ОБЩИЕ СВЕДЕНИЯ
  Центр телекоммуникаций или назначенные им лица должны иметь доступ к строительным площадкам.
  Чтобы включить телекоммуникационный центр для проверки объектов телекоммуникаций, исполнитель обязан:
  • Предоставьте график выполнения установки кабельные каналы и места для телефонных проводов показаны как отдельный элемент.
  • Немедленно уведомлять телекоммуникационный центр о любых изменениях в архитектурных чертежах и/или планах, затрагивающих телекоммуникации.
  • Обеспечьте надлежащий доступ к помещениям для осмотра.
  • Уведомлять телекоммуникационный центр, когда любая работа готова к осмотр.
  ПРИМЕЧАНИЕ: Все подземные работы должны быть проверены и одобрены Центр телекоммуникаций до того, как площадка будет покрыта грязью или конкретный. Отсутствие проверки работы влечет за собой раскрытие площади за счет подрядчика.

6.2 ТЕСТИРОВАНИЕ

• 6.2.1 ОБЩИЕ СВЕДЕНИЯ
  T Подрядчик должен представить Телекоммуникационный центр, подробная процедура тестирования, которая будет использоваться для каждого проекта. Все кабели должны быть испытаны на длину, затухание, импеданс, заземление, короткие замыкания, инверсия и непрерывность проводов связи и экранов. См. раздел 10. Требования к испытаниям оптоволоконного кабеля.
  У пон завершение, результаты испытаний должны быть представлены в Телекоммуникации Центр окончательного утверждения и приемки и входит в состав документ.Подрядчик должен гарантировать 100-процентную непрерывность все жилы на всех кабелях.
  T Центр связи выполнит проверочное тестирование, которое сочтет необходимым, прежде чем прием на работу. Сбой во время тестирования приведет к повторному вытягиванию кабеля за счет подрядчика.
• 6.2.2 СТАНЦИОННЫЕ КАБЕЛИ
  A ll категория 6 станции кабель должен быть испытан в соответствии со стандартами категории 6.Станционные кабели, которые не пройти тест будет отремонтирован или заменен подрядчиком без дополнительных затрат и повторно проверены на соответствие требуемым технические характеристики. Телекоммуникационный центр рекомендует использовать Fluke Тестер DTX-1200 CAT 6 для тестирования кабеля или аналогичный. То Подрядчик предоставит Центру телекоммуникаций документально читаемые результаты испытаний для всех станций. Формат будет соответствовать со Стандартами документации центра телекоммуникаций.
  Испытания станционных кабелей должны проводиться в соответствии с рекомендациями производителя. спецификации и стандарты телекоммуникационного центра. Подъемный кабель испытания должны проводиться в соответствии со спецификациями производителя и Стандарты телекоммуникационного центра. Испытания магистрального кабеля должны быть выполнены спецификации производителя и стандартам телекоммуникационного центра. Результаты испытаний должны быть отправлены по электронной почте в отдел планирования объектов и Руководитель проекта телекоммуникационного центра.

6.3 СТАНДАРТЫ ДОКУМЕНТАЦИИ

• 6. 3.1 ТРЕБОВАНИЯ К ДОКУМЕНТАЦИИ ПОДРЯДЧИКА
  Кабельные записи при монтаже и комплекты кабельных записей являются требуется при завершении проекта. Маркировка всего терминального оборудования и шкафы с информацией, предоставленной Центром телекоммуникаций. Полный комплект исполнительных чертежей по завершении проекта, как на размеченных чертежи и в формате AutoCAD (например,г., формат DXF на 3,5-дюймовых дискетах). Телекоммуникационный центр укажет номер версии/выпуска AutoCAD приемлемым на момент присуждения проекта. Результаты испытаний OTDR для производителя спецификации и стандарты телекоммуникационного центра для всех волоконно-оптических кабелей установлен. Документация должна включать показания рефлектометра, схемы маршрутов оптоволокна и результаты сквозного затухания для многомодового и одномодового оптоволоконного кабеля. Все волокна Показания рефлектометра должны выполняться в двух направлениях по всему оптоволоконному кабелю.
  Испытания станционных кабелей должны проводиться в соответствии со спецификациями производителя и Стандарты телекоммуникационного центра. Испытания вертикального кабеля должны быть выполнены для спецификации производителя и стандарты телекоммуникационного центра. Багажник испытания кабелей должны выполняться в соответствии со спецификациями производителя и Стандарты центра. Результаты испытаний должны быть отправлены по электронной почте в отдел планирования объектов. и руководитель проекта телекоммуникационного центра.
• 6.3.2 Центр телекоммуникаций ПРЕДОСТАВЛЯЕМАЯ ДОКУМЕНТАЦИЯ
  C контрактные чертежи для проекта.
  Маркировка информация по оконечному оборудованию.

Раздел 7 — ПРОТИВОПОЖАРНОЕ ТУШЕНИЕ

7.1 ОБЩИЕ СВЕДЕНИЯ
P огнеупорный пломбы в соответствии с Национальной ассоциацией противопожарной защиты (NFPA) и Национальный электротехнический кодекс (NEC), статья 300-21 и Стандарты EIA/TIA 569.
F огнезащита от всех проникновений в в соответствии с действующей редакцией Национального электротехнического кодекса.
D o не использовать бетон для противопожарной защиты кабельных лотков, провода или трубопровод. Подрядчики, использующие этот метод, необходимо заменить и проверить все затронутые кабели.

Раздел 8 — ЛОКАЛЬНЫЕ СЕТИ

8.1 ОБЩИЕ СВЕДЕНИЯ

A Все соединения должны иметь четкую маркировку на оба конца.
U Подсоедините 3/4-дюймовый кабельный ввод от выход в кабельный лоток, кабельный канал или непосредственно в телекоммуникационная комната с выдвижными ящиками через каждые 80 футов. в случае, когда выходной канал заканчивается в кабельном лотке, кабелепровод должен быть механически закреплен к кабельному лотку с помощью UL сертифицированный заземляющий зажим.
T общая длина пути провода от розетки до телекоммуникационной, в том числе потери за счет до разъемов, не должен превышать 295 футов (90 метров) от IDF в любом слючае.

8.2 ОПРЕДЕЛЕНИЕ ТРЕБОВАНИЙ

C onsult Телекоммуникационный центр для Требования конкретных потребностей проводки.

8.3 ТИП ПРОВОДКИ
C onsult Телекоммуникационный центр для спецификаций.
• 8.3.1 THINWIRE 10 BASE-2
  T hinwire ethernet кабель не должен быть установлен ни для каких проектов.
• 8.3.2 THICKWIRE 10 BASE-5
  T Hickwire Ethernet кабель не должен быть установлен ни для каких проектов.
• 8.3.3 ВИТАЯ ПАРА
  4 пара расширенной категории 6 Кабель UTP является минимально допустимым кабелем.
  M аксимум длина сегмента составляет 295 футов (90 метров) от TC и/или MC выступающий в роли ТС.
  D o не запускать данные (Ethernet) в том же куртка с голосом из-за вызывного напряжения.
  N o расщепление допускается количество пар. Это включает в себя кабели, используемые для передачи голоса. приложение также.
  O Офисные коммутационные шнуры должны быть Витая пара 350 мегагерц категории 6.
  C нашивка-заглушка шнуры должны быть витой парой не менее 350 мегагерц категории 6.
  S ee Раздел 3.1.1 для стандартной проводки на домкратах.
• 8.3.4 APPLETALK
  A кабели ppletalk (фоннет) не допускается ни для каких проектов.
• 8.3.5 ASYNC
  M максимальная длина должна быть 500 футов из ТК.
  Выделено минимум четыре (4) пары за цепь.
• 8.3.6 3270 ON UTP
  M максимальная длина 1000 метров от ТЦ.
  Минимум состоит из четырех (4) пар. распределяется по контуру.

Раздел 9 — ГЛОБАЛЬНЫЕ СЕТИ

9.1 КОНСТРУКЦИЯ СИСТЕМЫ

T Центр связи обеспечит необходимый дизайн. Расположение точек доступа к услугам и список материалов, необходимых для установки или расширения сеть будет предоставлена.

Раздел 10 – ВОЛОКОННО-ОПТИЧЕСКАЯ ТЕХНОЛОГИЯ

10.1 ОБЗОР

• 10.1.1 ОБЩИЕ СВЕДЕНИЯ
  E убедиться, что информация в этом документе была полной и точна на момент печати.Однако технологии всегда меняется, становится более эффективным и действенным и подлежит изменять. Все оптоволоконные планы, установка и спецификации предварительно согласовываются с Центром телекоммуникаций. Все кабель, который должен быть подключен или отключен от кампуса телекоммуникационная сеть, такая как телефон, данные, видео и волоконной оптики, осуществляется Центром телекоммуникаций или его назначенный
  T Кабель должен быть новым, неиспользованным и текущий дизайн и производство. Контактный телекоммуникационный центр для типа используемого оптоволоконного кабеля.

10.2 УСТАНОВКА

• 10.2.1 ОБЩИЕ СВЕДЕНИЯ
  A ll новый внешний кабелепровод должен включать как минимум два (2) многосекционных канала. Правильные части необходимо использовать, проконсультируйтесь в телекоммуникационном центре.Внутренние воздуховоды используется только на существующих объектах.
  Прямое захоронение оптоволоконный кабель не допускается.
  W для установки оптоволокна оптический кабель в воздуховодах и люках между зданиями, там должна быть как минимум одна полная петля, минимум 20 футов в длины, в люке и вытягивается в защитном вкладыш внутри люка для предотвращения повреждения кабеля.
  A ll Волоконно-оптические кабели должны заканчиваться через ST разъем и правильно подключен к распределительной панели с использованием комплекта наконечника кабеля для каждого кабеля и комплекта наконечника для каждого кабеля. трубка.На всех стыках должна быть 20-футовая сервисная петля. расположения и расположения волоконно-оптических патч-панелей. Металлический оптоволоконный кабель оболочка или силовой элемент должны быть заземлены надлежащим образом.
  W при прокладке оптоволоконного кабеля в существующем кабелепроводе который не является многоячеистым или не содержит протока, он должен быть втянут защитный внутренний вкладыш, минимум 3/4 дюйма внутри диаметр. При размещении в кабельном лотке или на взлетно-посадочной полосе, где это возможность того, что кто-то стоит, идет или сидит на кабель, он должен быть помещен в защитный вкладыш.Когда пол используется траншея (типа Walker или эквивалентная), одна камера будет используется исключительно для волокна.
  Кабель ll, расположенный вдоль проходы, релейные стойки и распределительные полки должны соответствовать требования производителя к минимальному радиусу изгиба для этого кабель определенного типа. Когда кабель закреплен стяжкой или другим крепежные детали, они не должны быть затянуты настолько туго в какой-либо точке, что оболочка кабеля раздавлена ​​или имеет углубления.
  U кабельные каналы на вертикалях релейных стоек для размещения оптоволоконного кабеля на заднюю часть и оптоволоконные патч-корды к передней части стоек.
  J Ампер или коммутационные шнуры должны использоваться для соединения различные волокна вместе для продолжения службы. Не заворачивать перемычка полностью вокруг направляющей или кронштейна другого типа. При использовании направляющих на релейной стойке всегда используйте заднюю часть направляющих для удержания вертикальных перемычек и передней части часть направляющих для удержания горизонтальных перемычек.Всегда используйте передняя направляющая для входа или выхода из корпуса.
  Есть в помещении терминала должно оставаться не менее 20 футов провисания, смонтированы по кругу на огнеупорной фанере (3/4 в.). Это необходимо в случае обрыва волокна.
  A Пряди полных волокон должны заканчиваться в соответствии со стандартными отраслевыми цветовыми кодами.
  L все волокна кабель и все жилы волокна в местах заделки.Телекоммуникационный центр предоставит номенклатуру оптоволоконных кабелей.
  T оценка всех нитей с использованием оптического временного интервала рефлектометр (OTDR) и наборы для измерения оптических потерь (OLTS). Волокно Кабельные трассы длиной менее 100 м должны быть испытаны с сертифицированный люксметр. Предоставлять машиночитаемые результаты испытаний каждой нити волокна к телекоммуникационному центру. См. Раздел 6. для дополнительная информация о тестировании.

10.3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• 10.3.1 КАЧЕСТВА
  F или точные характеристики обратитесь в Центр телекоммуникаций.
  Все волокна в кабель должен быть пригодным для использования волокном, соответствовать требуемым спецификациям и быть прекращено и протестировано монтажным подрядчиком или ITCS назначенный
  Все оптические волокна должны быть без дефектов поверхности и включений, чтобы соответствовать оптическим, механические и экологические требования этой спецификации.
  T Волокно(а), вне помещений или зданий стояк(-и), представляют собой многомодовые и одномодовые кабели, состоящие из XXX или более многомодовых и XXX или более одномодовых волокон. Этот оптоволоконный кабель соответствует или превышает следующие минимальные требования:
  • Многомодовое волокно 62,5/125 мкм
  • Сквозное затухание
    • 3,75 дБ при 160 МГц при 1310 Нм на километр
    • 1. 50 дБ при 500 МГц при 1300 Нм на километр
  • Одномодовое волокно
    • 0,5 дБ при 1310 Нм на километр
    • 0,4 дБ при 1550 Нм на километр

Раздел 11 — ПРОЧИЕ И ОСОБЫЕ СИТУАЦИИ

11.1 ОБЩИЕ ПОЛОЖЕНИЯ

Все кабелепроводы для домашних телефонов, коридорные телефоны, бесплатные телефоны и телефоны-автоматы должны соответствовать высоте и требования к местоположению в Законе об американцах с ограниченными возможностями (ADA) для доступа для инвалидов.Настоящий стандарт касается только телекоммуникационные требования. Все остальные утилиты ответственность соответствующего подразделения.
• 11.2. АВАРИЙНЫЕ, ПОЖАРНЫЕ И ЛИФТНЫЕ ТЕЛЕФОНЫ
  Обратите внимание на электрические Требования к внешним автономно установленным телефонам экстренной помощи. Электрические требования будут предоставлены Управлением объектами или электромонтажник.

Раздел 12 — КОДЕКСЫ, СТАНДАРТЫ И ПРАВИЛА

12.1. ГЕНЕРАЛЬНЫЙ

T o проектирование средств для эффективного телекоммуникационной системы, проектировщик и установщик должны быть знакомы с национальными и местными нормами. Оба дизайнера Подрядчик должен знать и соблюдать стандарты телекоммуникаций и строительства. А дизайнер, нанятый университетом, должен быть действующим зарегистрированным Консультант по коммуникационному дизайну (RCDD).


12.2 АГЕНТСТВА

T Следующие агентства и их коды, стандарты и правила должны регулировать всю телекоммуникационную работу выступал в Университете Миссисипи:
• ANSI Американский национальный институт стандартов
• BICSI Building Industry Consulting Service International
• Руководство по методам распространения телекоммуникаций
• Строительные служащие и администраторы Кодекса BOCA (стандартный Строительный кодекс)
• Ассоциация электронной промышленности EIA
• Федеральная комиссия по связи США
• Международная конференция строительных чиновников ICBO (униформа Строительный кодекс)
• Институт инженеров по электротехнике и электронике IEEE, Inc.
• Национальный строительный кодекс NBC
• NFPA Национальная ассоциация противопожарной защиты
• Национальный электротехнический кодекс NEC
• Ассоциация телекоммуникационной отрасли TIA
• Лаборатории страховщиков UL
• Телекоммуникационный центр Университета Миссисипи Стандарты связи

Раздел 13. ОБОЗНАЧЕНИЯ И СИМВОЛЫ

• L egends:
  Телефонная розетка, синяя 4-х парный кабель в одинарной распределительной коробке.(Минимум 3/4 дюйма Кабелепровод 1 дюйм (предпочтительно)
  Одиночный разъем для рабочей станции, красный 4-х парный кабель в одинарной распределительной коробке. (Минимум 3/4 дюйма Кабелепровод 1 дюйм (предпочтительнее)
  Одиночный разъем для кабельного телевидения в одноблочной электрической коробке. (Минимум 3/4 дюйма Кабелепровод 1 дюйм Предпочтительно)
  Одиночный оптоволоконный разъем, установленный в одинарный электрическая коробка. (Минимум кабелепровод 3/4 дюйма, предпочтительнее 1 дюйм)
  Одинарный разъем для кабельного телевидения, установленный в одинарный электрическая коробка.(Минимум кабелепровод 3/4 дюйма, предпочтительнее 1 дюйм)
  Этот символ указывает на двухпостовую электрическую коробку. (минимум 3/4 дюйма (предпочтительнее 1 дюйм)

• S символы:
  Tn — указывает (n) телефонных разъемов, где n — требуемое количество. Пример(V-1,V-2 и т.д…)
  Dn — указывает (n) разъемов данных, где n — требуемое количество. Пример(D-1,D-2 и т.д…)
  TVn — указывает (n) телевизионных разъемов, где n — количество обязательный.
  FOn — указывает (n) разъемов для оптоволокна, где n — необходимое количество.

• E Пример:
  T, D2, TV — указывает розетку с 1 телефонным, 2 данными и 1 завершением кабельного телевидения.

Раздел 14 — КОНТАКТНАЯ ИНФОРМАЦИЯ

14.1 КОНТАКТЫ

А список контактов университета, телефон номера и адреса электронной почты предоставлены для вашего удобства.
• ЦЕНТР ТЕЛЕКОММУНИКАЦИЙ
  • Мишель Мизе (662-915-1255) ([email protected])
• ОБСЛУЖИВАНИЕ КЛИЕНТОВ
  • Крисси Льюис (662-915-7748) ([email protected])
• СЕТЕВЫЕ СРЕДСТВА
  • Деннис Буллард (662-915-7279) ([email protected])
• ЗА ПРЕДЕЛАМИ ЗАВОДА
  • Мэри Робинсон (662-915-5209) (maryj@olemiss.образование)
• ТЕЛЕВИЗИОННЫЕ УСЛУГИ
  • Стэн Фортнер (662-915-5215) (sfortner@olemiss. edu)
Обратите внимание: Телекоммуникационный центр получили разрешение от Университета Луисвилля на использование их стандартов связи при разработке стандартов для Университет Миссисипи. Мы искренне ценим их готовность поделиться своими характеристиками.

Резьбовые вставки для бетона — Pupco

Бетонные вставки предназначены для поддержки труб и кабелей. лотки.Их помещают в бетонные стены, полы и потолки, чтобы обеспечить гибкость крепления в любом месте канала. У нас есть несколько различные типы бетонных вставок доступны в нашем огромном ассортименте.

PUPCO является главным дистрибьютором оптовых продаж электрооборудования. дистрибьюторы по всей территории США

У нас есть обширные объекты в самом сердце Шарлотты, Северная Каролина, и в Северном Джексоне, штат Огайо. На каждом складе имеются распорные каналы, распорные аксессуары, системы поддержки крыши, подвески для труб и кабельные лестницы. Наш инвентарь также включает труднодоступные материалы для кабельных лотков. У нас есть уникальные отделки, которые трудно найти, такие как горячее цинкование, алюминий, и нержавеющая сталь.

Для тех работ, которые требуют действительно специфических материалов, мы предлагаем программы изготовления. Мы можем создавать продукты по индивидуальному заказу клиента конкретные потребности. Индивидуальное изготовление может быть сделано для всех продуктовых линеек, в том числе канальные фитинги, лестничные кабельные лотки, балочные зажимы и подвески для труб.

Доставка бетонных вставок в тот же день

Мы стремимся сделать заказ в PUPCO простым и беспрепятственным процессом. Там всегда будет сотрудником отдела продаж, готовым ответить на ваш звонок и помочь вам завершить свой заказ. Наш опытный персонал по продажам имеет более чем столетний опыт работы. совместный опыт. Мы всегда предлагаем конкурентоспособные цены, а также в тот же день доставка по всей стране для заказов, размещенных до 15:00 по восточному поясному времени.

Мы обеспечиваем своевременную доставку для оптовых дистрибьюторов электроэнергии, которые ищут для снижения складских затрат.Заказы также могут быть доставлены непосредственно на место работы. чтобы избежать дополнительных трудозатрат и временных затрат на транспортировку материалов.

У нас можно купить вставки для бетона и другие аксессуары для стоек в одном месте. Свяжитесь с нашим отделом продаж, чтобы узнать о них, а также о швеллерах, фитингах каналов, подвески для труб и системы кабельных лотков.

использовать для прокладки коммуникаций. Лотки теплотрасс

Лоток усиленный кабельный – конструкция, которая используется достаточно широко. Обычно такие изделия используют по прямому назначению – для прокладки электропроводки и кабелей связи, но в некоторых случаях в них укладывают и трубы небольшого диаметра.

В статье мы расскажем об основных видах железобетонных лотков, а также особо остановимся на тех, которые лучше всего подходят для решения нашей задачи.

Основные разновидности подносов

При проведении строительных работ, а также при прокладке дорог очень часто возникает необходимость выделения участков, по которым будут проходить коммуникации — провода, трубы и т.п. При этом важной задачей является сохранение целостности укладываемых объектов , а потому для их защиты применяют самые разные конструкции ().

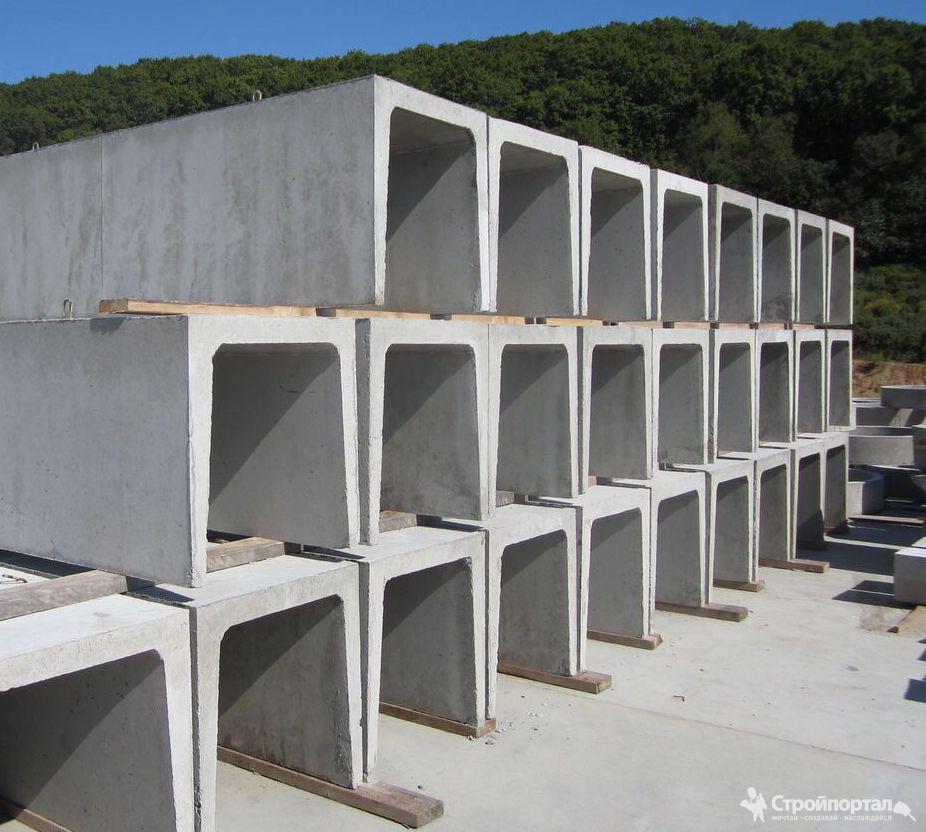

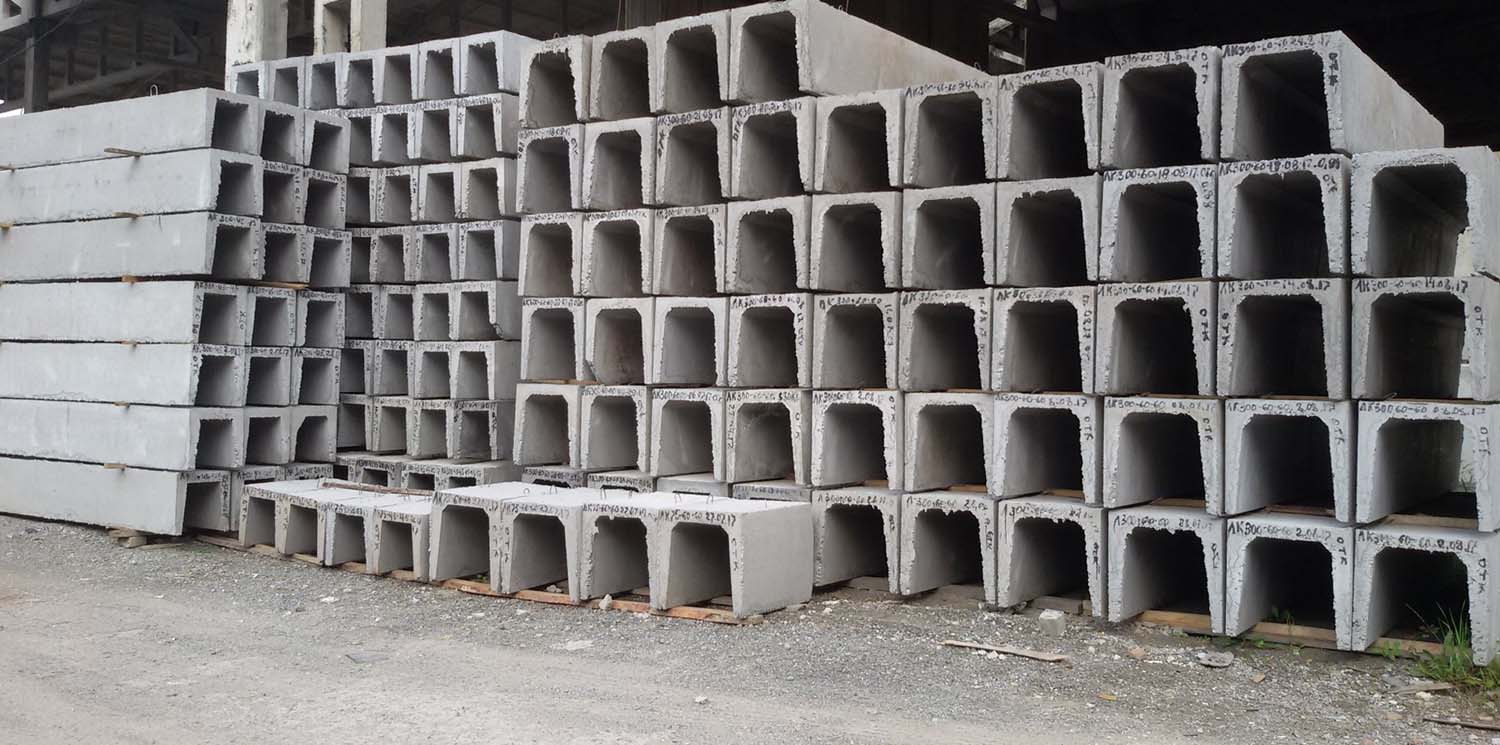

Наиболее распространенным продуктом в данном случае является железобетонный лоток.

На сегодняшний день в промышленности и строительстве используются такие разновидности:

• Изделия для сборных каналов . Отличаются самыми большими габаритами; их используют для строительства дренажных систем и ливневой канализации. Эти конструкции отличаются высокой прочностью и устойчивостью к коррозии.

Внимание! При покупке таких изделий важно обращать внимание на такой параметр, как цена.Лотки, изготовленные в заводских условиях, стоят дороже, но для их изготовления используется более качественный тяжелый бетон, кроме того, они гораздо лучше сопрягаются друг с другом за счет точных размеров.

• Телескопические конструкции . Представляют собой трапециевидные изделия, которые устанавливаются партиями по несколько штук по обочинам дорог для обеспечения максимально эффективного водоотвода. Материал отличается низким водопоглощением, что значительно увеличивает срок службы лотков данного типа.

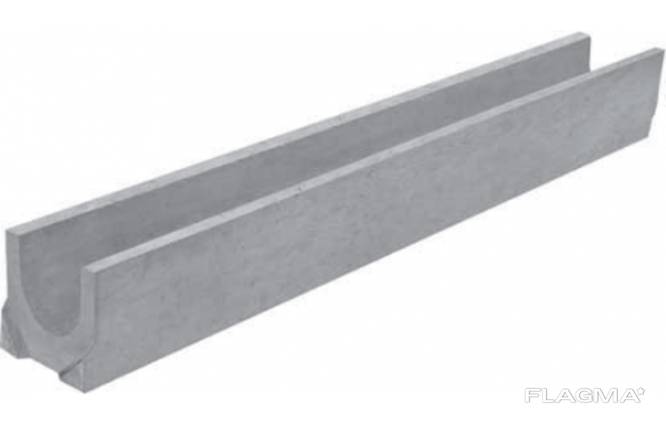

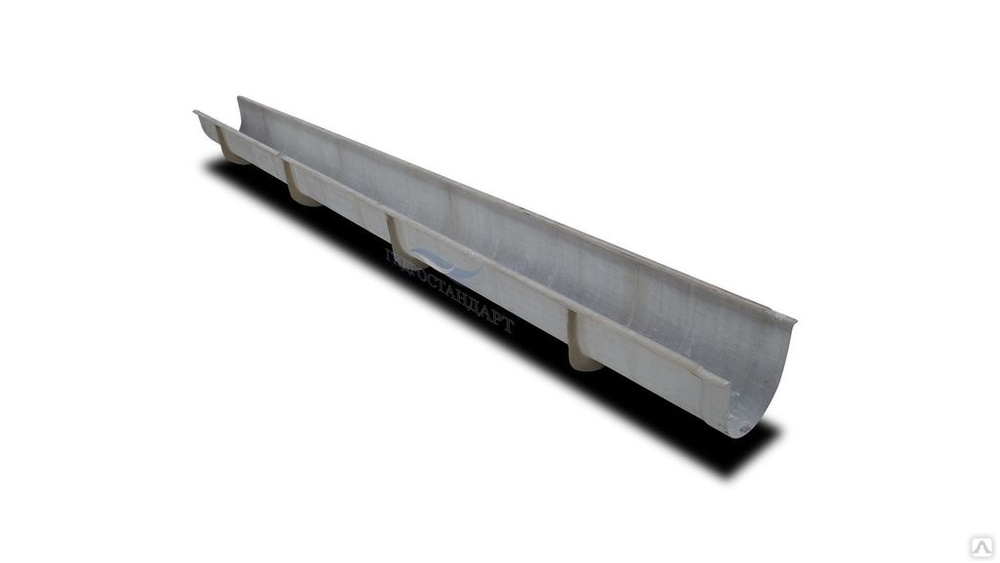

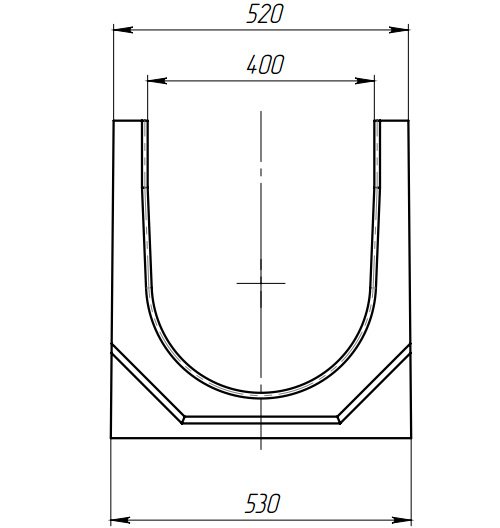

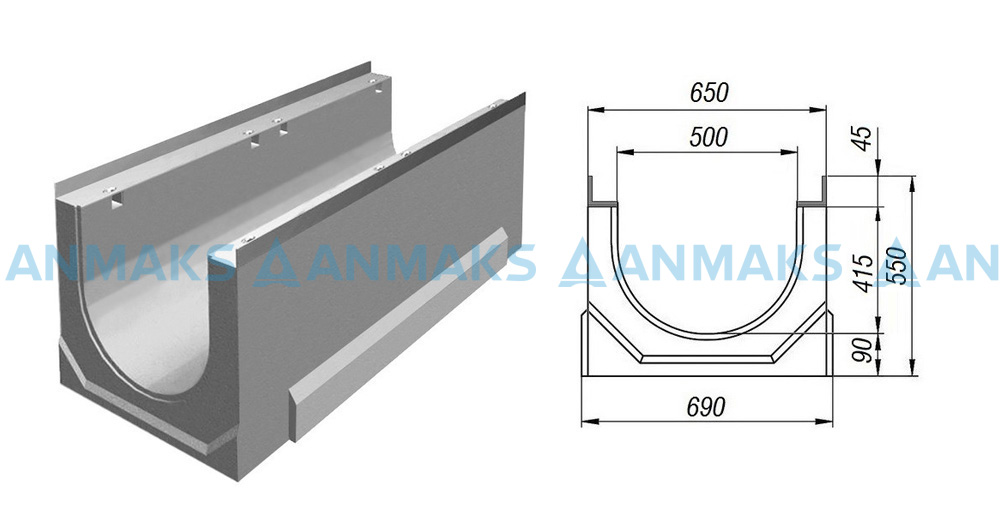

• Желоба . Устанавливается для эффективного дренажа по краю асфальтового покрытия. Их обычно устанавливают с уклоном, чтобы не мешать движению потока. Для производства применяется технология предварительного напряжения арматуры и высокотемпературной сушки, что значительно улучшает механические параметры.

Большинство перечисленных выше разновидностей используются исключительно профессиональными строителями. А вот наземные и подземные коробки для кабельной продукции можно установить своими руками.Они отличаются меньшими габаритами по сравнению с водопропускными лотками, но при этом не уступают им по прочности.

В следующем разделе мы подробно рассмотрим этот тип бетонных изделий.

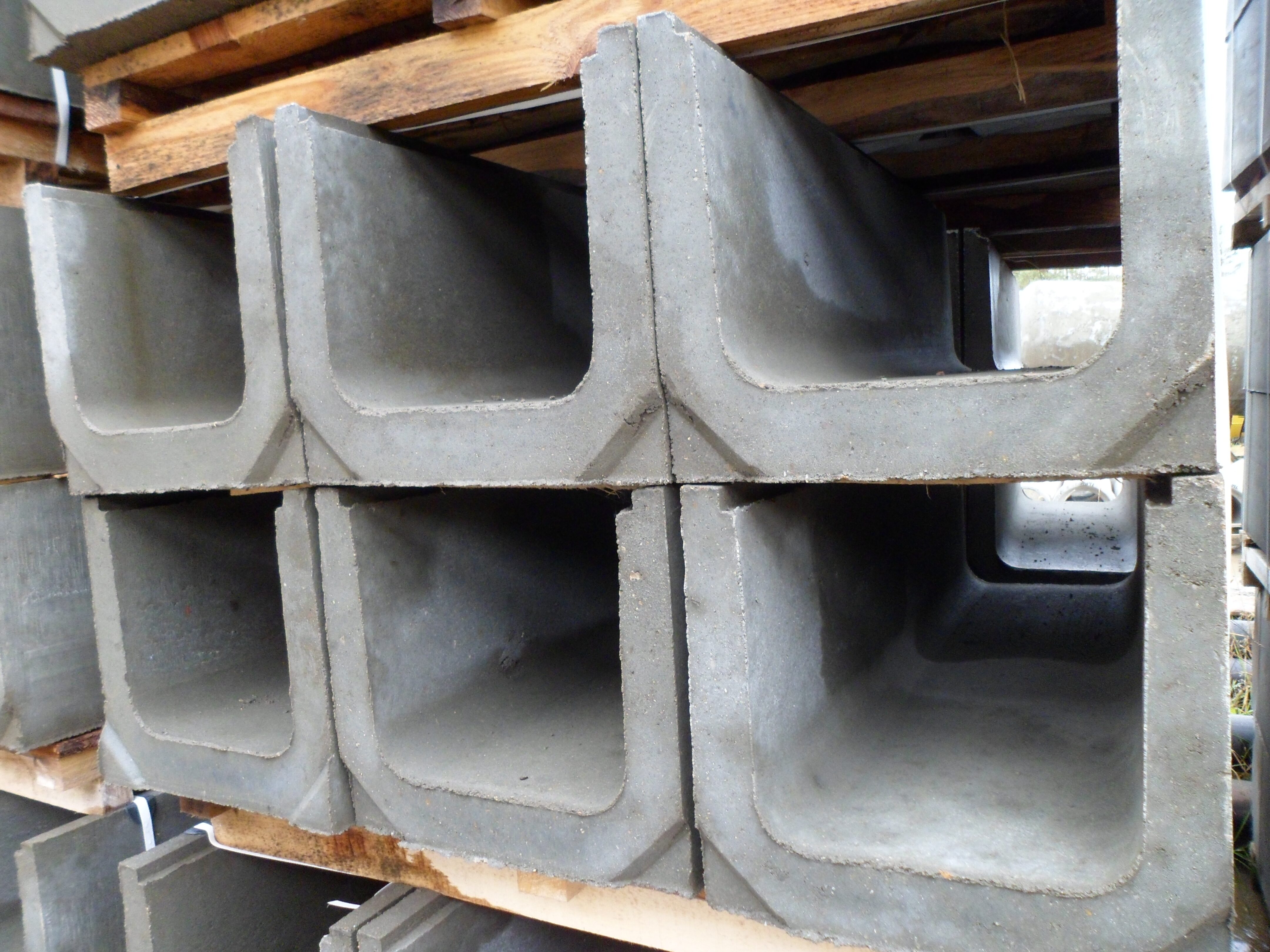

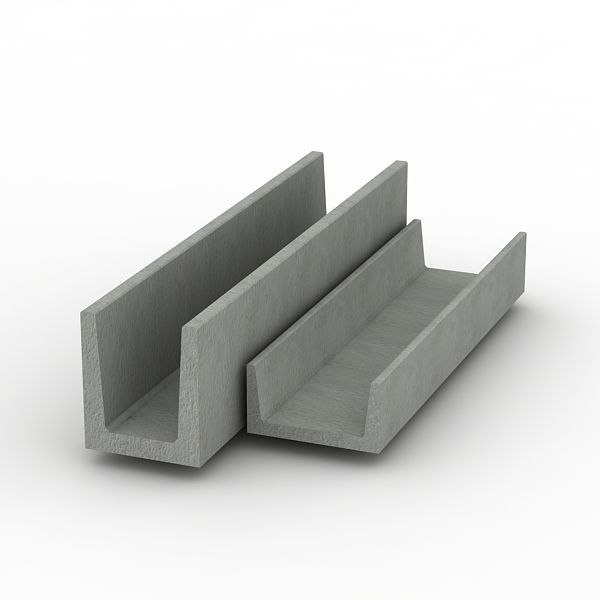

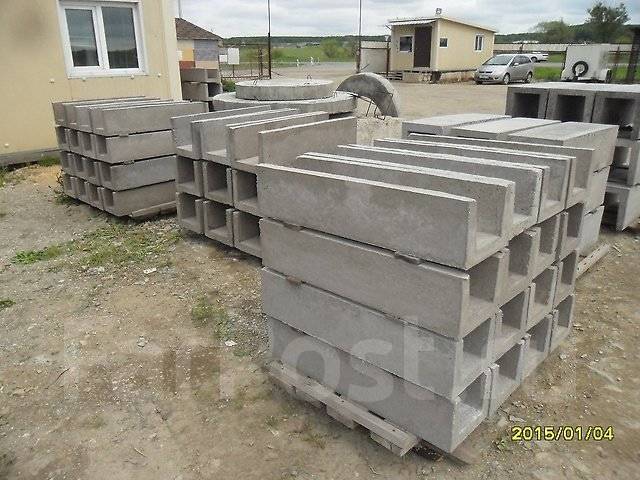

Каналы кабельные

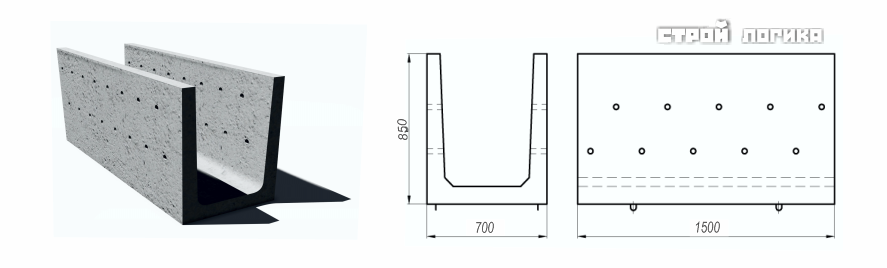

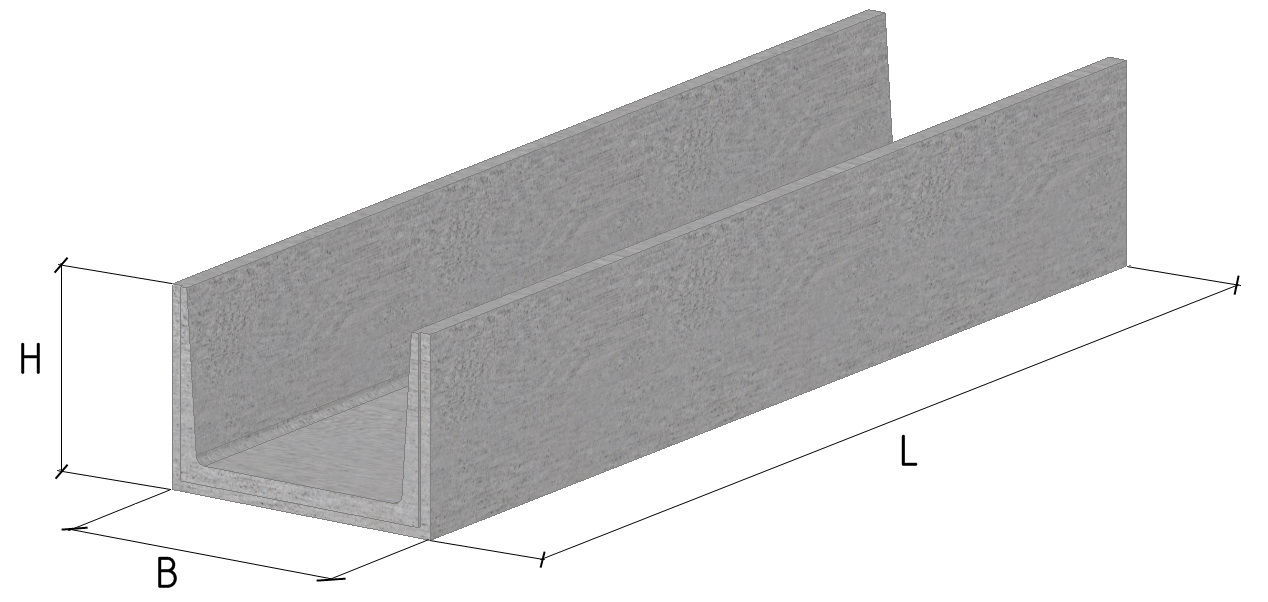

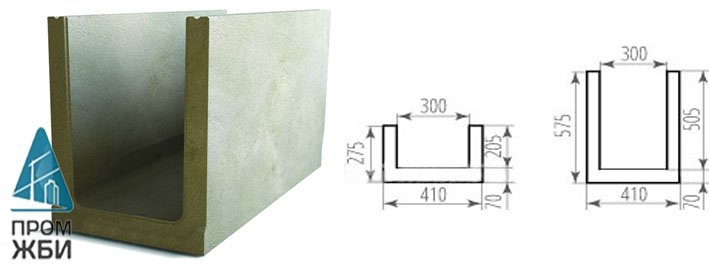

Конструкция и размеры

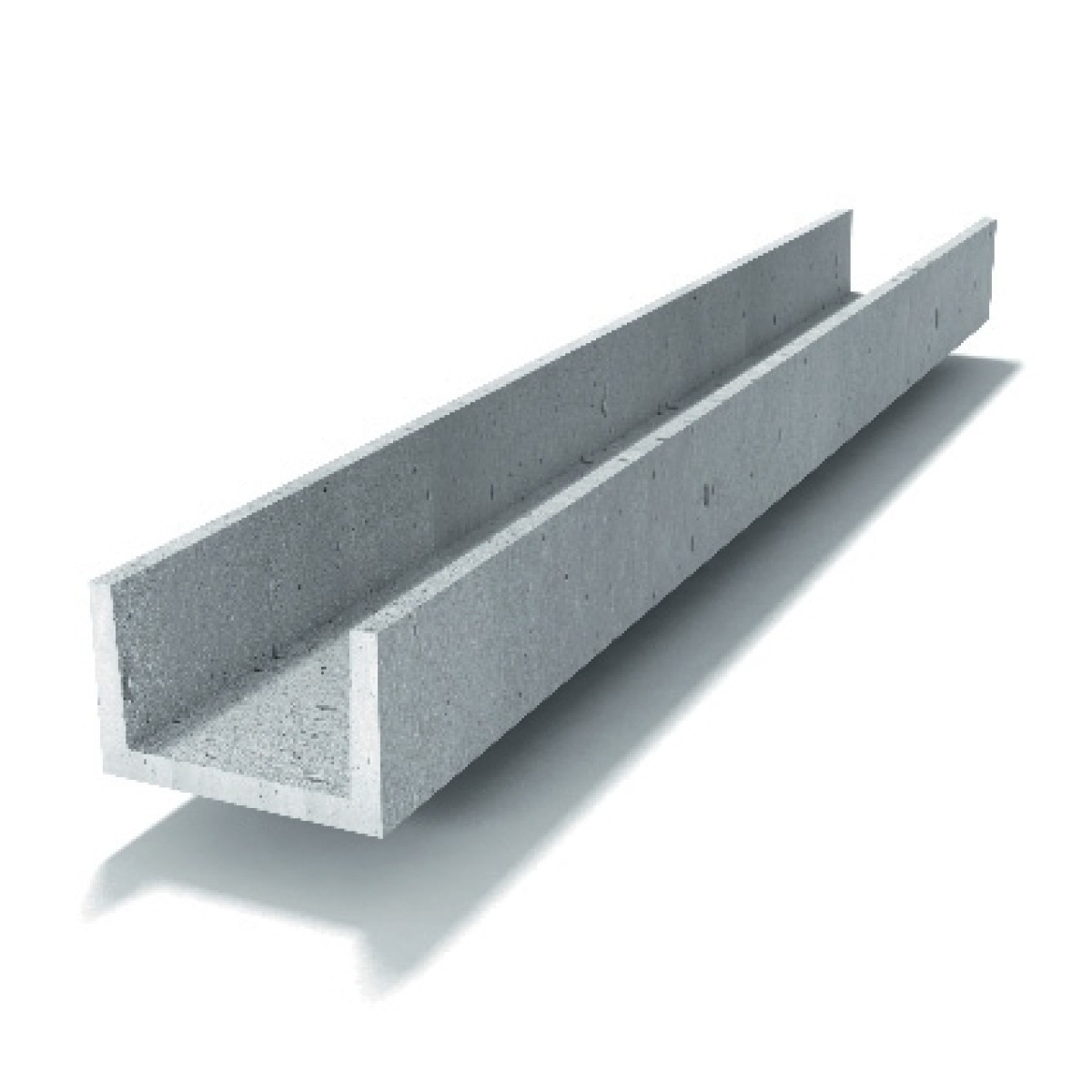

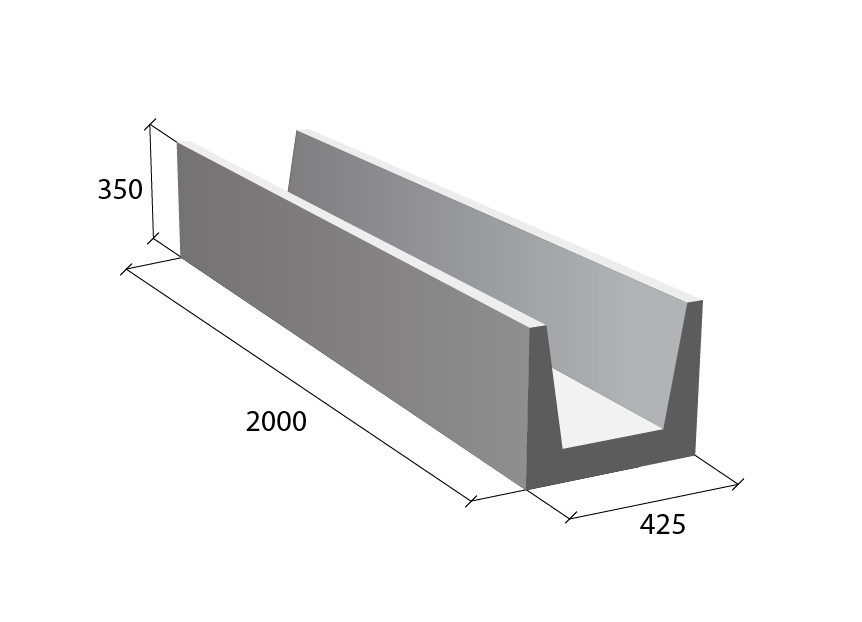

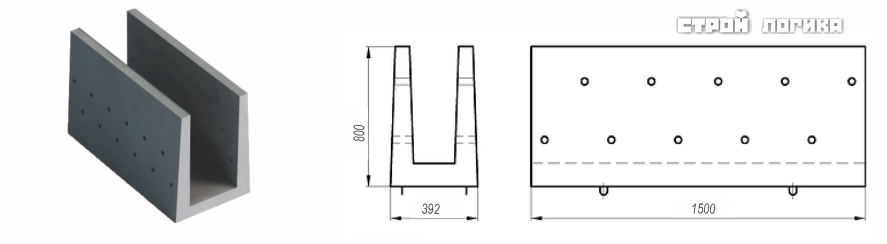

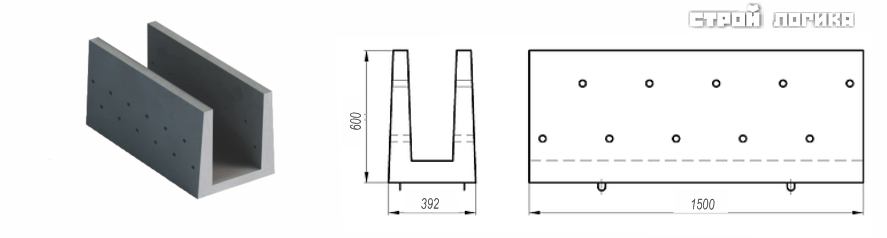

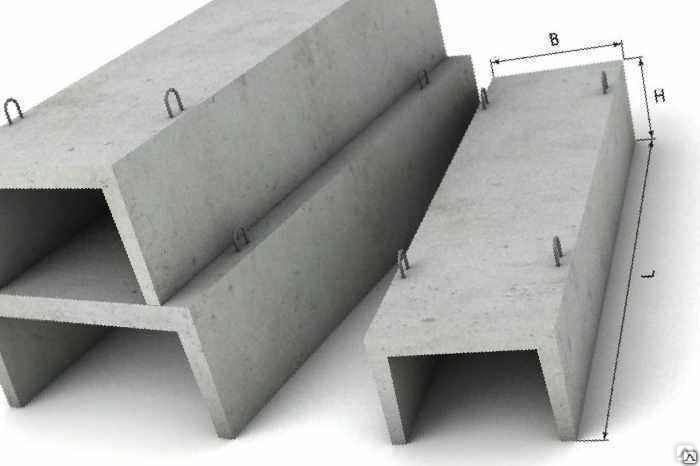

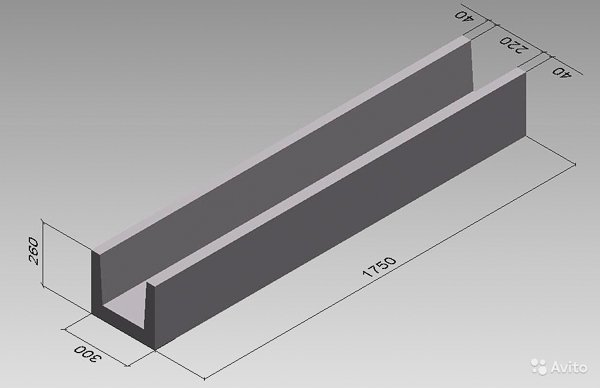

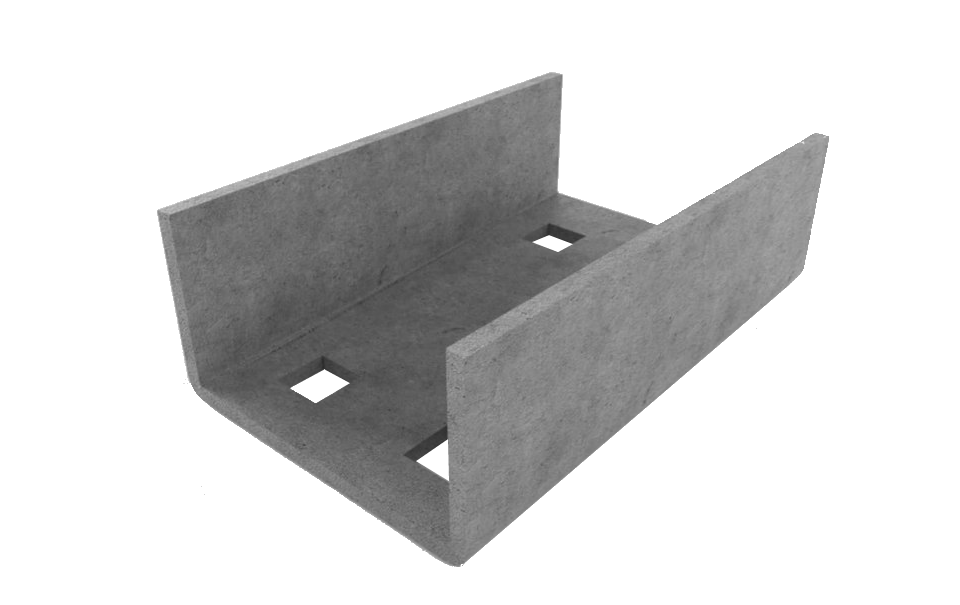

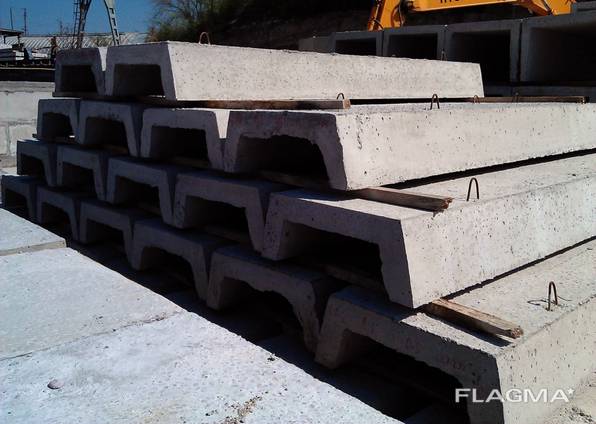

Желоба для электропроводки выполнены в виде открытых контейнеров П-образной формы.

Для их изготовления используется:

• Бетон марок В15, В20 или В25.
• Стальная арматура класса А1 или А2.

Данные изделия способны выдерживать значительные перепады температур благодаря тому, что при их изготовлении в раствор добавляются компоненты, препятствующие растрескиванию.

Как правило, при монтаже каналов связи используются целые изделия, благо в ассортименте большинства производителей значительное количество дополнительных элементов.

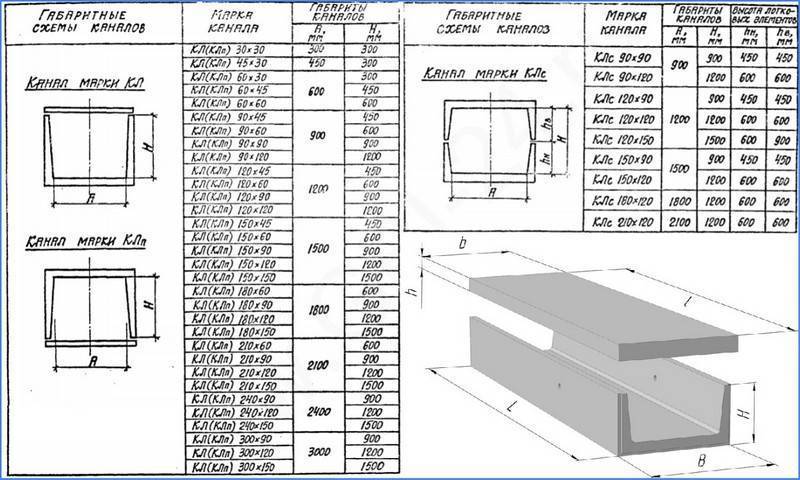

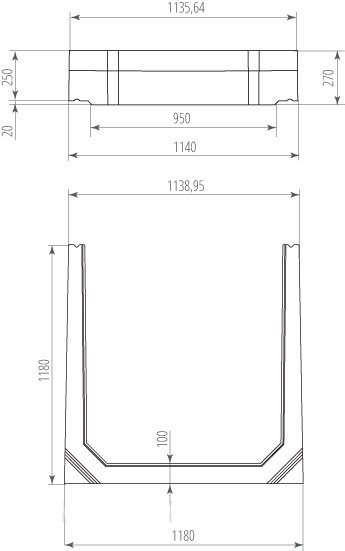

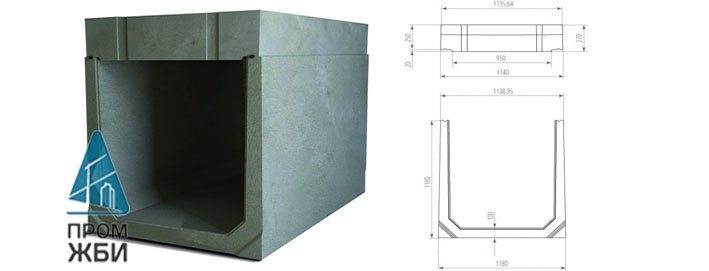

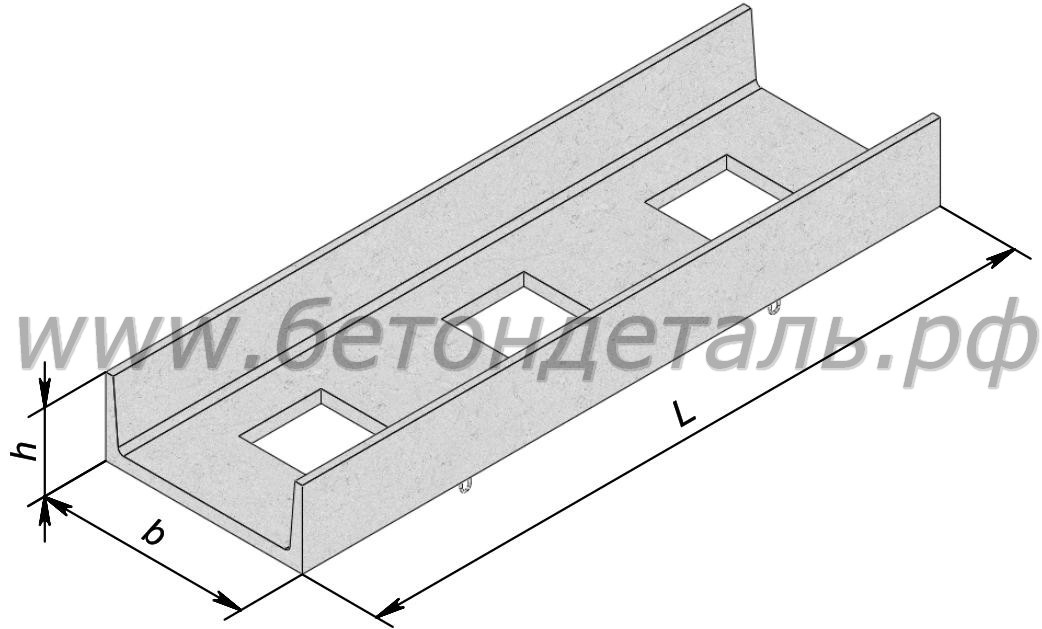

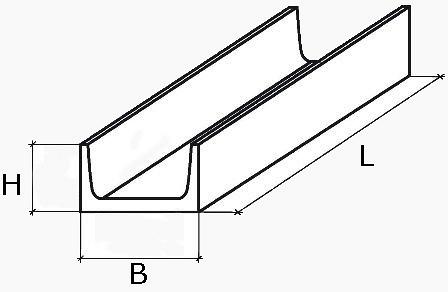

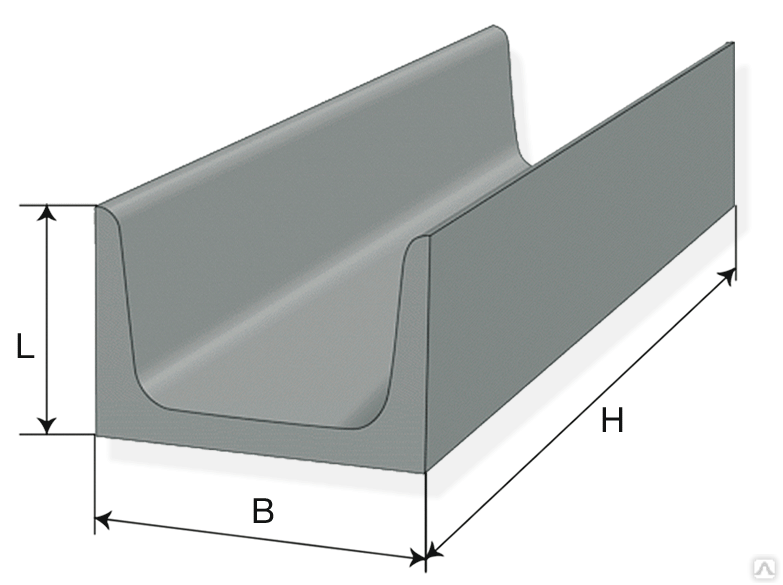

Размеры наиболее часто используемых кабельных лотков приведены в таблице ниже:

Наименование	Масса, кг	Длина, мм	Ширина, мм	Высота, мм
ЛК3	270	1990	1100	150
ЛК4	220	1990	850	150
ЛК5	170	1990	600	150

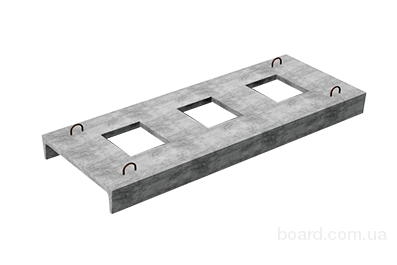

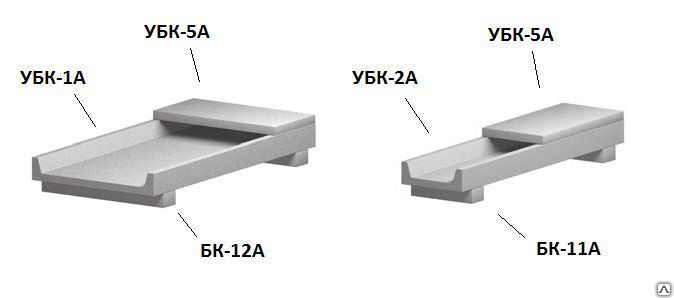

UBC1A	275	1990	1000	160
UBC2A	175	1990	500	160
л 20-5	125	1990	500	160
Д 20-10	275	1990	1000	160

Однако в некоторых ситуациях необходимо подогнать изделие под определенный размер. При этом применяется резка железобетона алмазными кругами, так как материал желоба отличается высокой прочностью, а попытки его обработки другими инструментами приводят к их быстрому износу.

Особенности применения

Обладает следующими преимуществами:

• Кабели находятся в кожухе, надежно защищающем их от повреждений, как вследствие механических воздействий, так и вследствие воздействия атмосферных факторов.

Внимание! Конструкция корпуса не предусматривает наличия запорных элементов, поэтому риск кражи остается.Именно по этой причине наружная установка водостоков оправдана только в пределах охраняемых территорий.

• Если вам нужен доступ к проводникам, просто откройте желоб. Конечно, сами плиты очень тяжелые, но все же это будет намного дешевле, чем в случае размещения проводов в траншее, засыпанной землей.
• Наконец, в районах со сложными грунтами (мерзлота, зыбучие пески, каменный монолит) это единственный способ размещения кабелей.

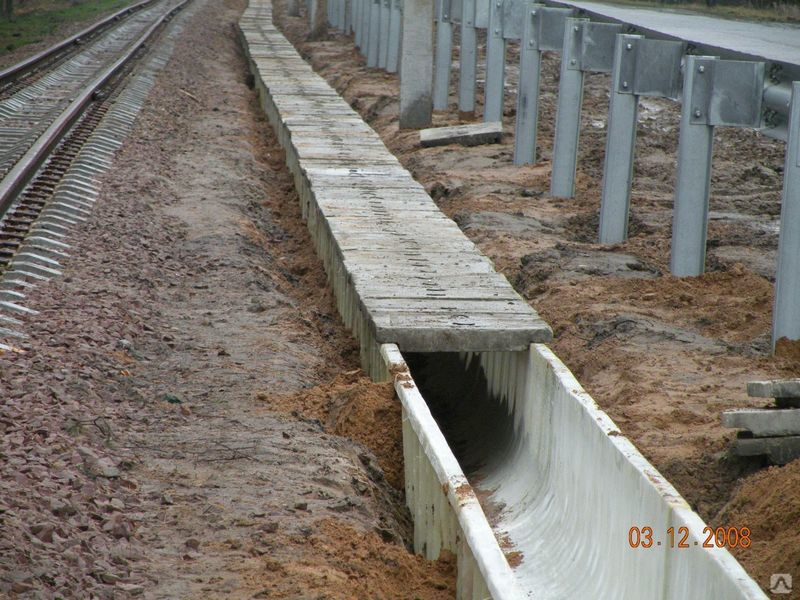

Однако в некоторых случаях такие конструкции закапывают в землю.

При этом получаем следующие преимущества:

• Во-первых, все коммуникации находятся в относительно сухом помещении без контакта с почвенной влагой. Это экономит за счет использования кабелей с более низким классом влагозащиты.
• Во-вторых, облегчается соединение нескольких кабельных линий. Для введения в лоток дополнительной проволоки используется алмазное сверление отверстий в бетоне.

Внимание! Просверленные отверстия, через которые пропущена проволока, должны быть тщательно загерметизированы.

• Наконец, при правильной организации внутреннего пространства (разделение проводов по напряжению и назначению с помощью перегородок и систем крепления к стене) сортировка упрощается. Согласитесь, намного проще снять крышку с бетонного лотка и искать нужный кабель, чем копать яму, рискуя перерезать проводник лопатой или ковшом экскаватора.

В принципе оба варианта установки допустимы и активно применяются в современном строительстве.

Вывод

Железобетонные лотки для кабелей, несмотря на всю свою громоздкость, очень полезны. Их использование дает возможность сохранить провода в целости, а также облегчает манипуляции после укладки ().

Видео в этой статье содержит дополнительную информацию об этих продуктах.

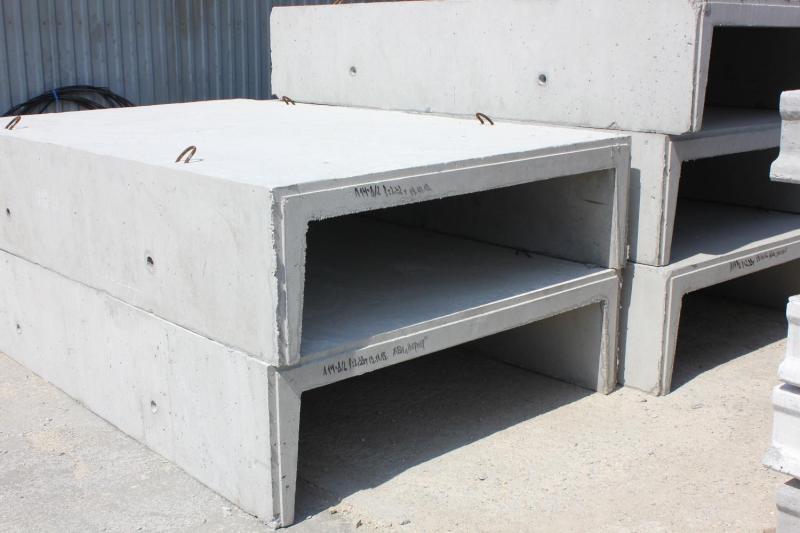

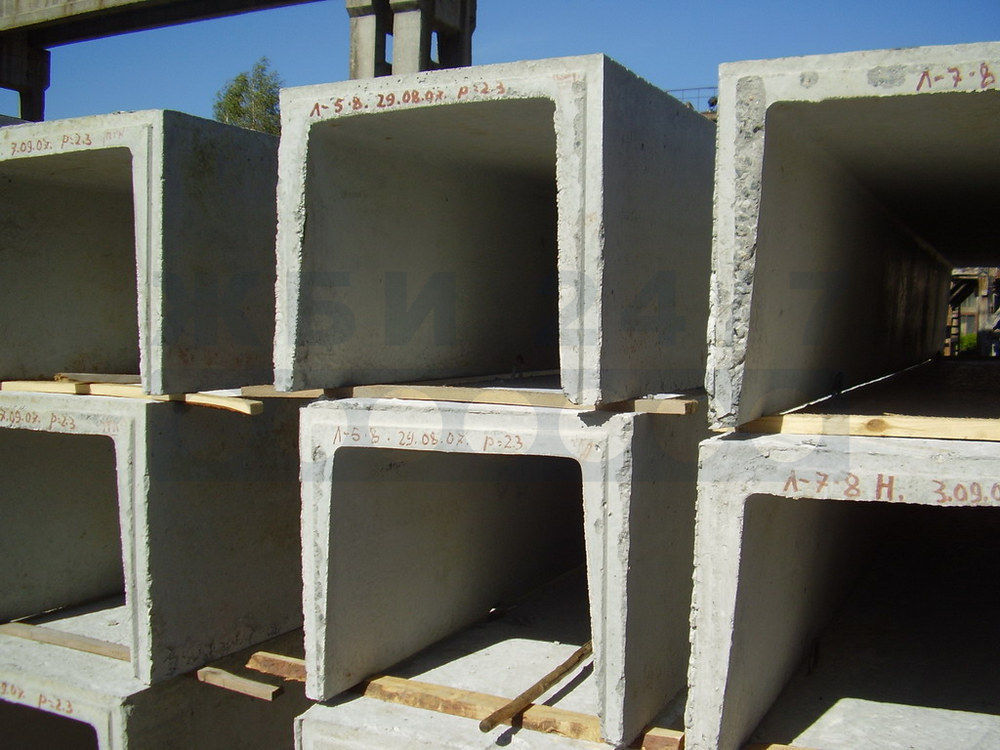

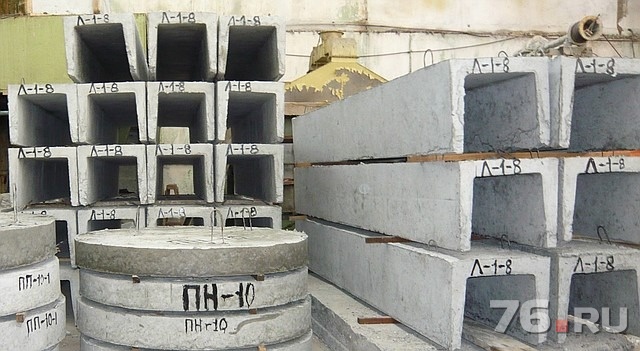

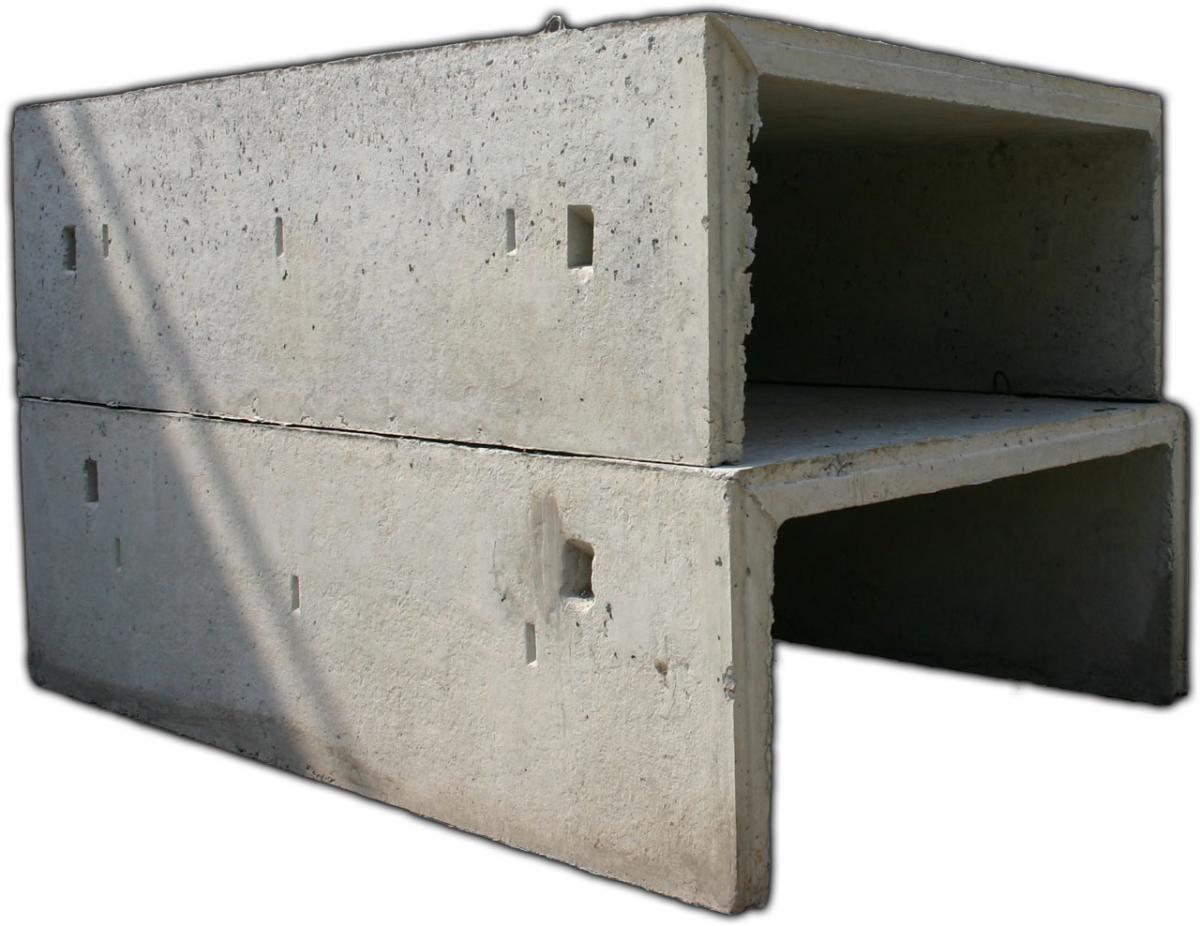

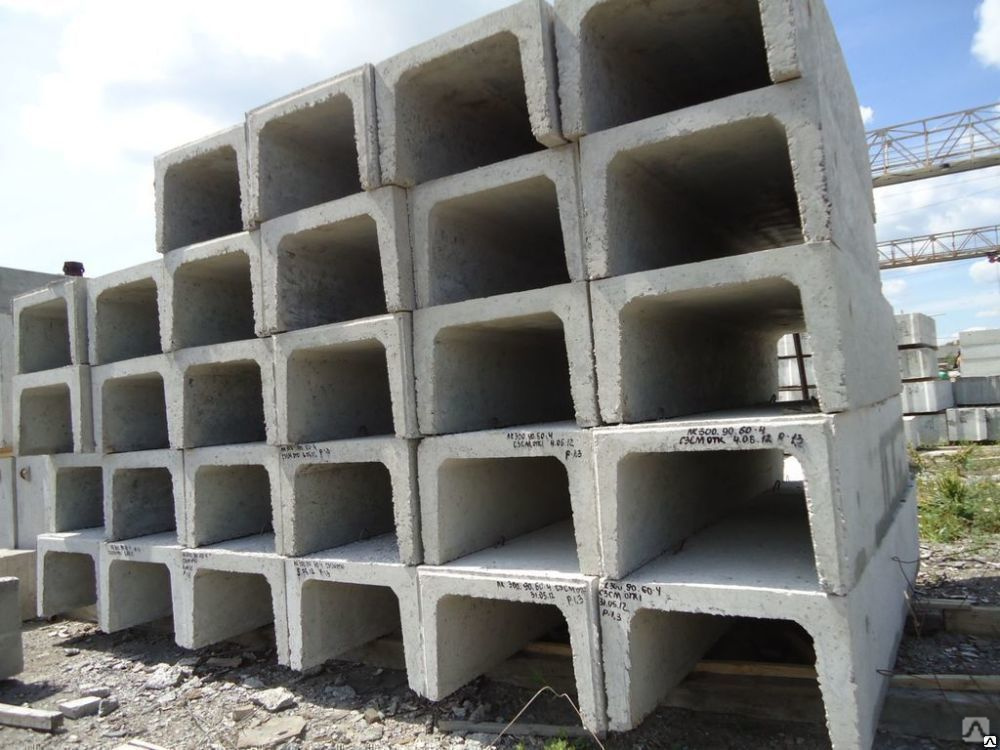

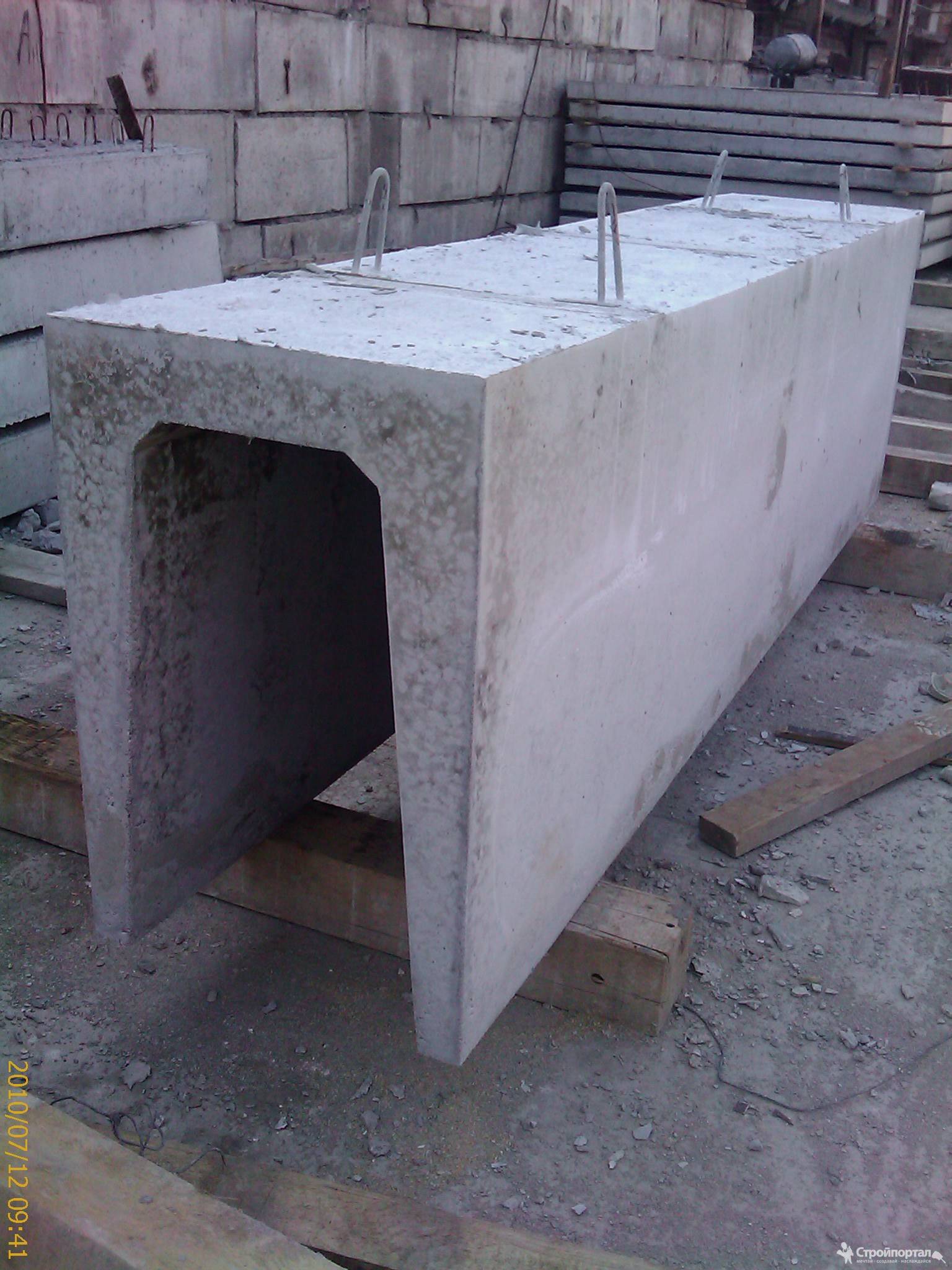

Предприятие Тюбинг изготавливает сборные железобетонные короба КБ для удлинения устоев железнодорожных мостов серии 3.501.1-167 вып.1. Коробки применяются для установки на прямых и кривых (радиусом 300 м и более), однопутные и двухпутные участки железных дорог.Непосредственно за тыльной стороной устоев устанавливаются железобетонные короба, чтобы балластная секция не сползала при осадке насыпи или подъеме пути. На мостах, отвечающих условиям пропуска щебнеуборочной машины (ШОМ-Д), подошву коробов на прямых участках пути заглубляют на 0,3 м ниже отметок, указанных в проекте, а на кривых участках пути — 0,4 метра. Короб выполнен в виде бездонных коробов со стенками толщиной 0,15 м
Габаритные размеры каналов в плане: длина по ходу 3 м, ширина по ходу для однопутного участка 4.9 м, для двухпутного участка – 3,0 м. диаметром 24 мм, длиной 380 мм с гайкой по ГОСТ 5915-70 и шайбами ​​по ГОСТ11371-78. Габаритные размеры блока в плане: длина по дорожке 3,0 м, ширина по дорожке 2,5 м. Для криволинейных участков пути увеличение коробов наружной стены на 0,2 метра обусловлено утолщением балластного участка под наружным рельсом. При этом перила удалены от оси пути на 2.7-2,75 м и крепятся к консолям, на которые уложена бетонная плита. Поверхности стенок каналов покрывают гидроизоляционным покрытием из двух слоев битумной мастики марки Ю-П по ВСН32-81.
   В заводских условиях возможно двухкратное нанесение холодной битумной мастики «Битумаст». При изготовлении железобетонных коробов используется бетон класса В25. Класс бетона по морозостойкости для коробов типового исполнения: при среднемесячной температуре самого холодного месяца в районе установки коробов минус 15 градусов и выше — F200; при среднемесячной температуре самого холодного месяца в районе установки коробов ниже минус 15 градусов, F300.
   Цены на железобетонные короба указаны с учетом НДС, без учета доставки. Стоимость железобетонных изделий может варьироваться в зависимости от объемов и общей ситуации на строительном рынке. Цены на ЖБИ, представленные на сайте, не являются публичной офертой.

Коробки железобетонные для удлинения устоев железнодорожных мостов серии 3.501.1-167 выпуск 1.

Обратная засыпка бортов с каждой стороны производится одновременно с обеих сторон, чтобы нагрузка распределялась равномерно и не было перекосов.

Маркировка

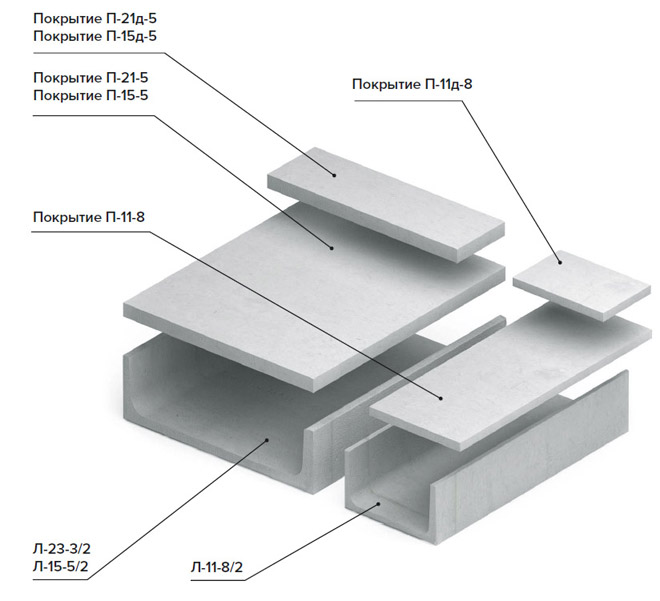

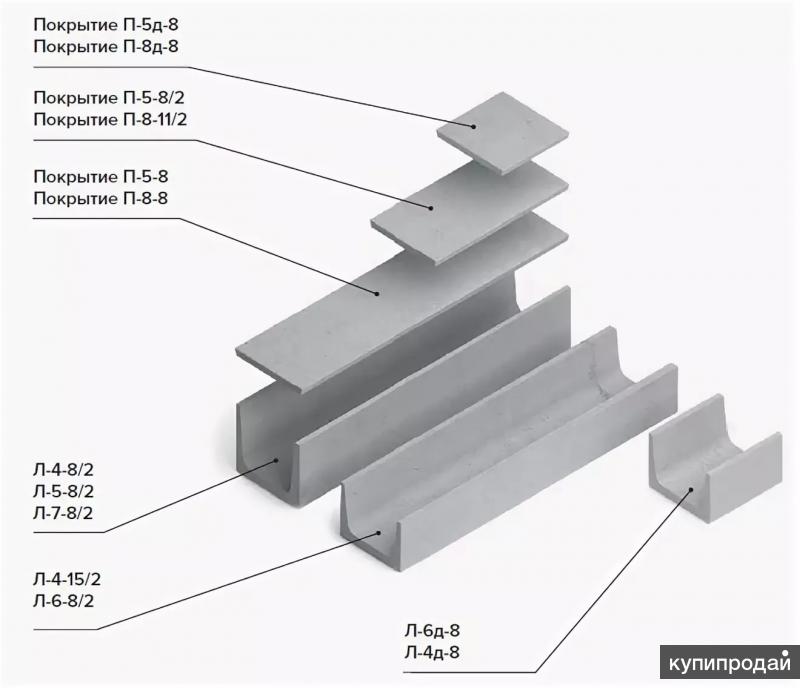

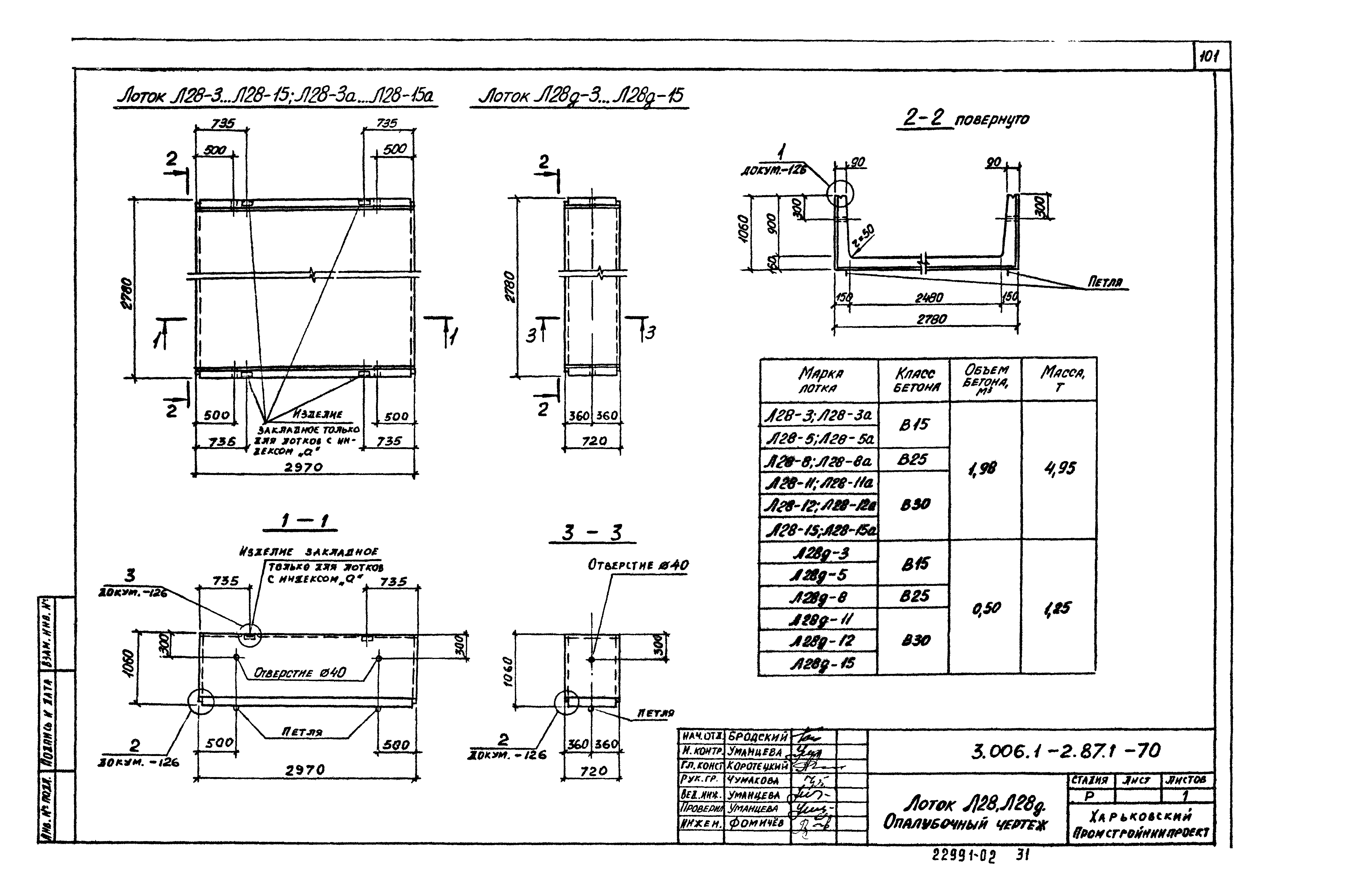

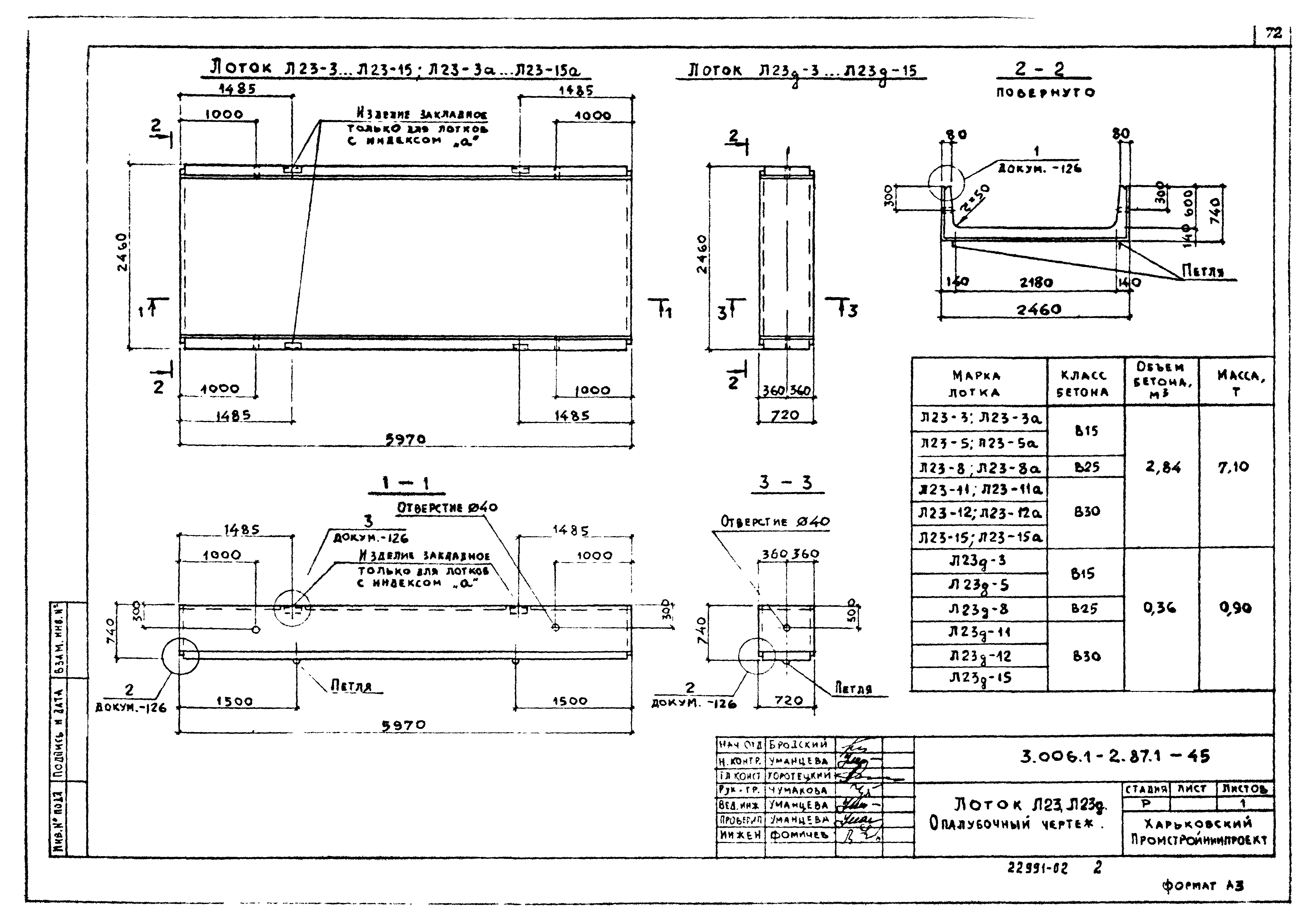

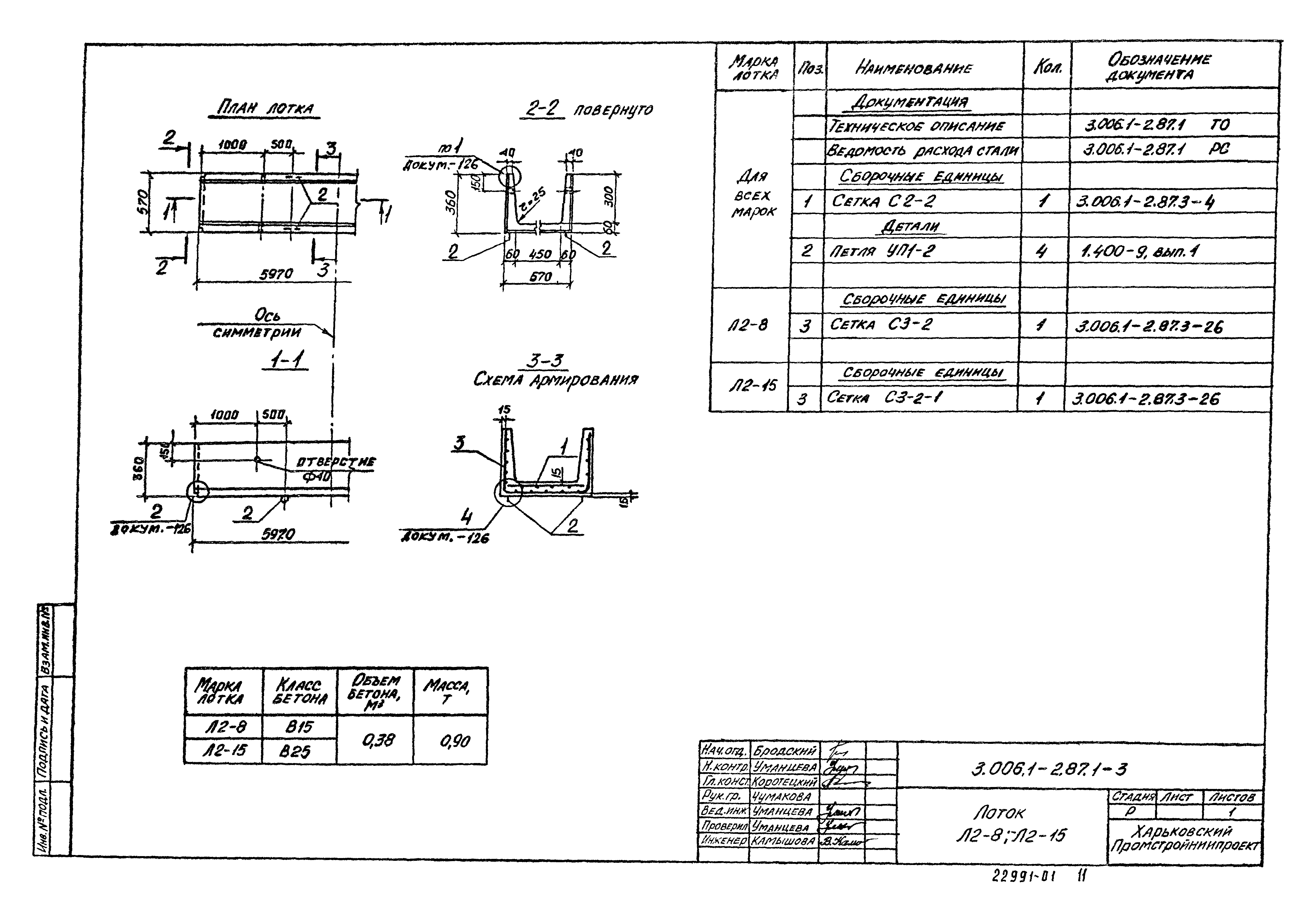

Маркировка лотка для серии 3.006.1-2/82 расшифровывается следующим образом: например, для Л-11-8/2.

• L-11 – это типоразмер, расшифровку которого можно посмотреть в таблице ниже или в нашем прайс-листе;
• /2 — длина лотка — 3 метра.

Для коротких изделий длиной 0,75 м добавляется индекс «д», например, Л-11д-8.

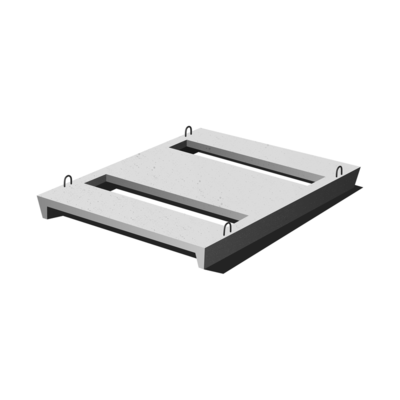

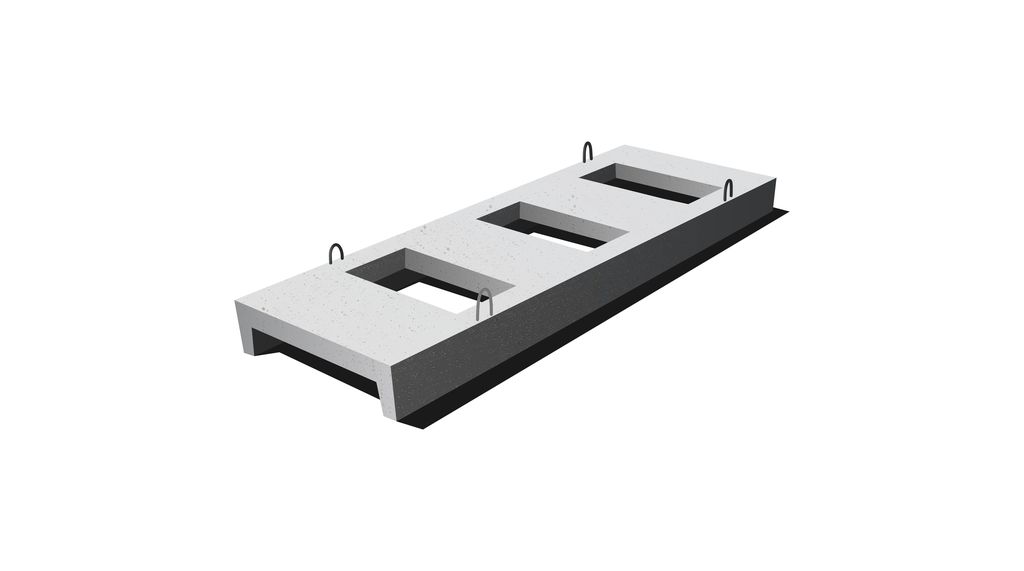

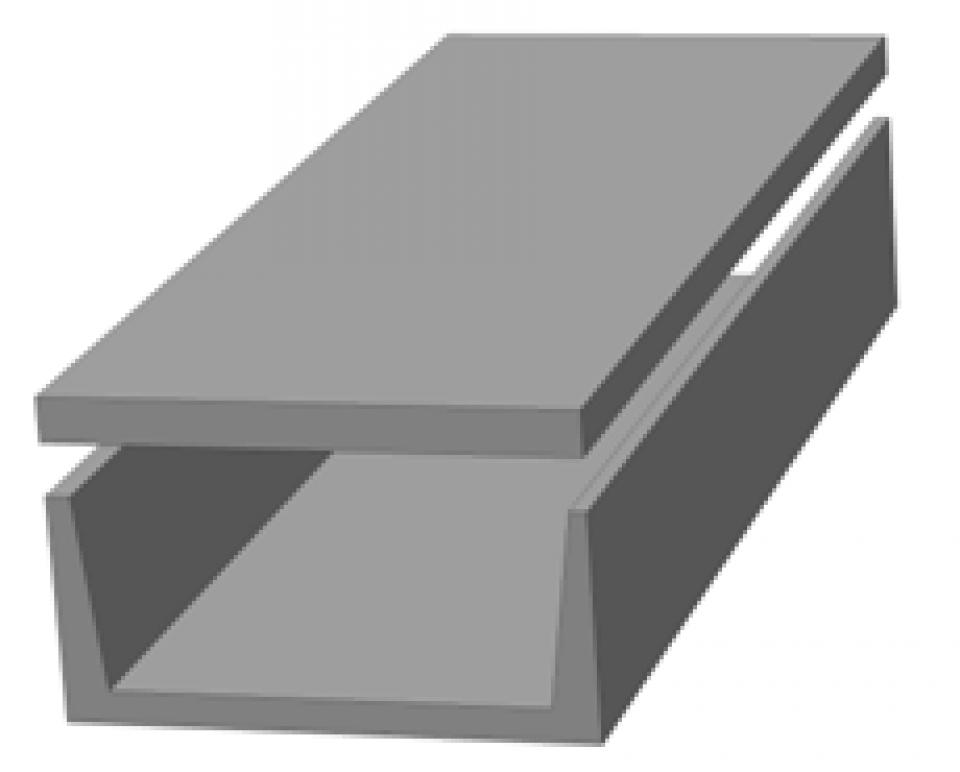

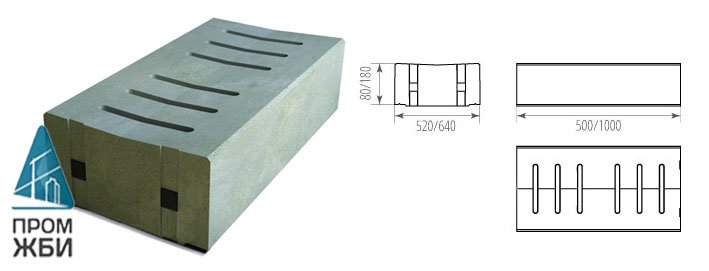

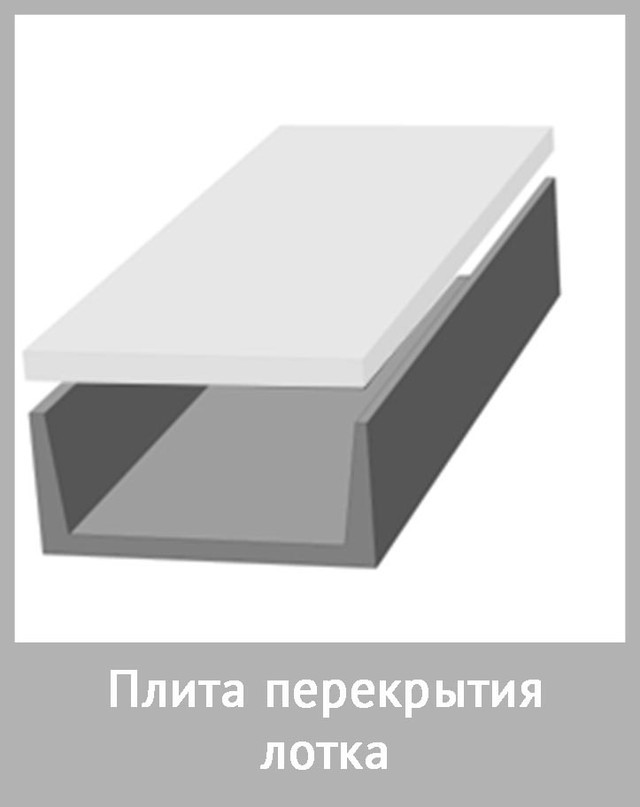

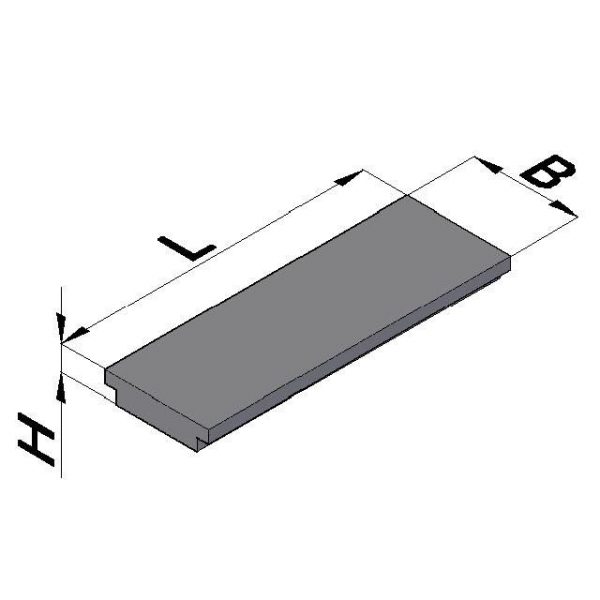

Аналогично расшифровывается маркировка крышки лотка: P-11-5.

Стандартная длина плиты, в отличие от лотка, 3 метра., поэтому / 2 не пишется.

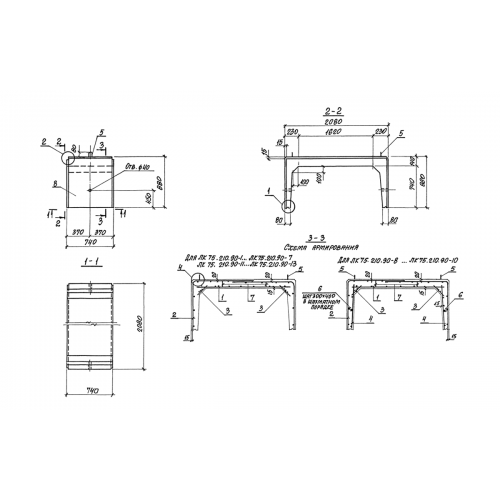

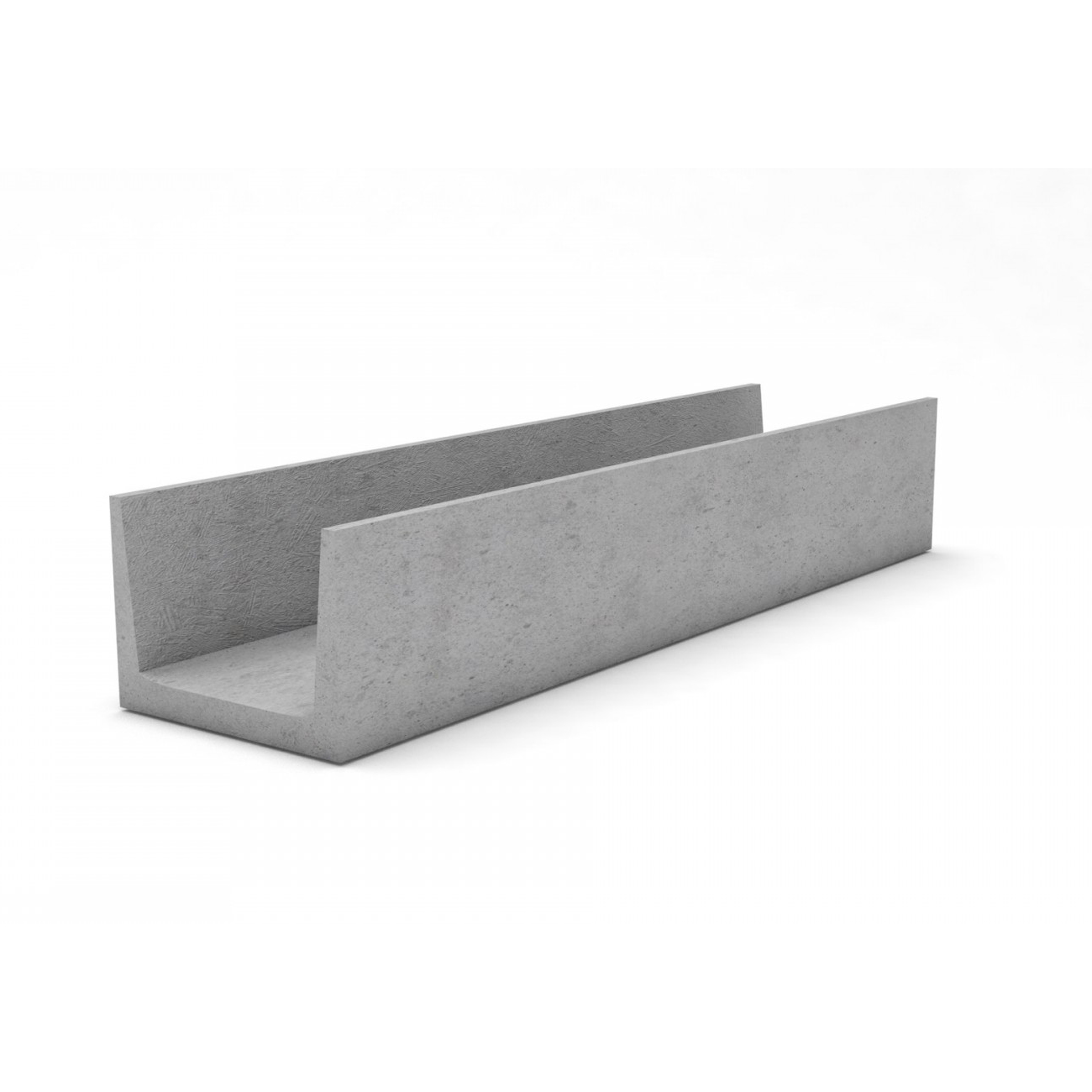

Для серии 3.006.1-8 маркировка лотка LC, как правило, представляет собой размеры в дм, округленные до ближайшего целого числа, и тип загрузки в конце. При этом реальные размеры по ширине и высоте отличаются от округленных ровно на 20 мм. Например, ЛК-300.90.90-4

• 300.90.90 — размеры лотка в дм.,
• 4 — тип нагрузки

Размеры лотков теплотрасс

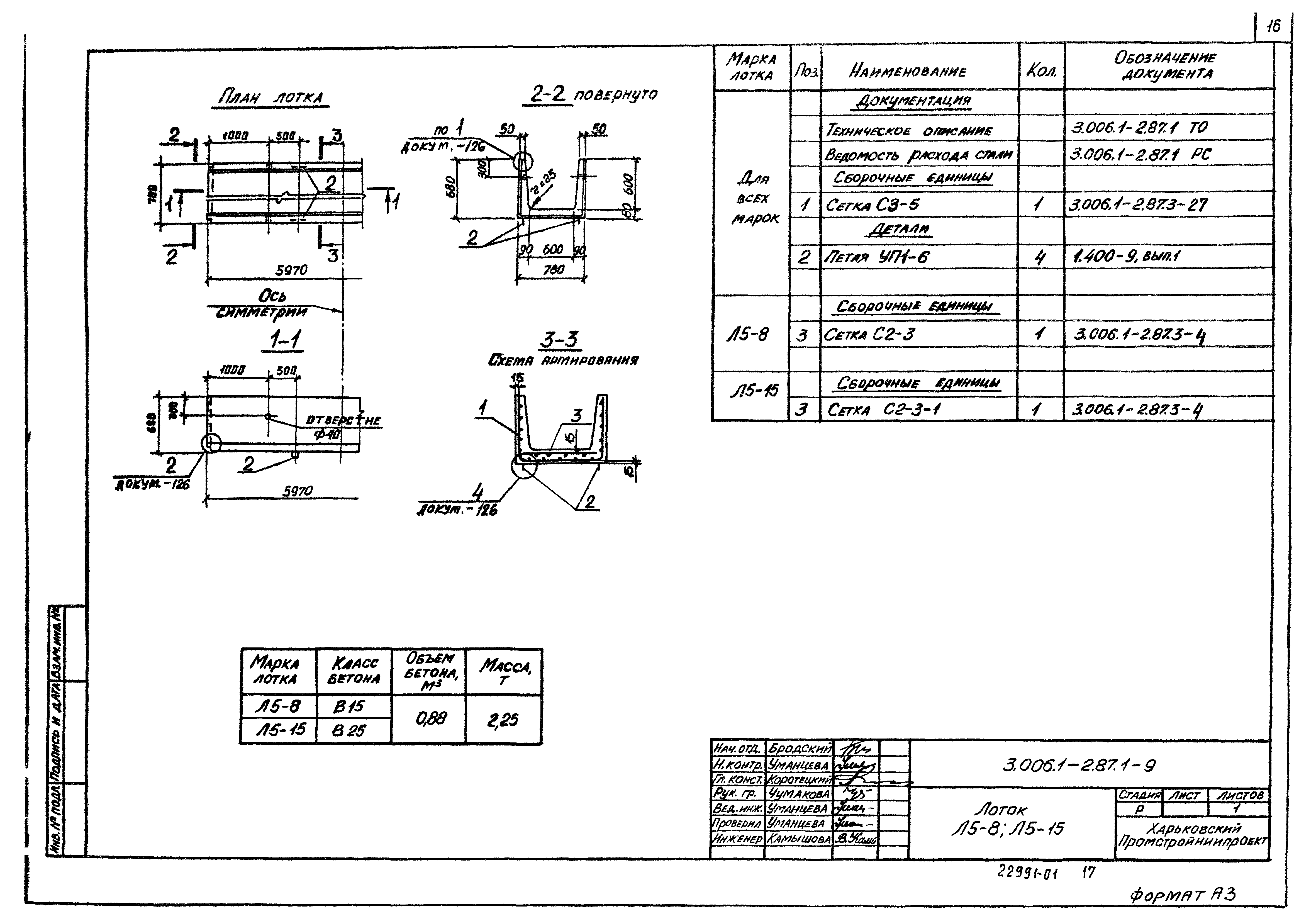

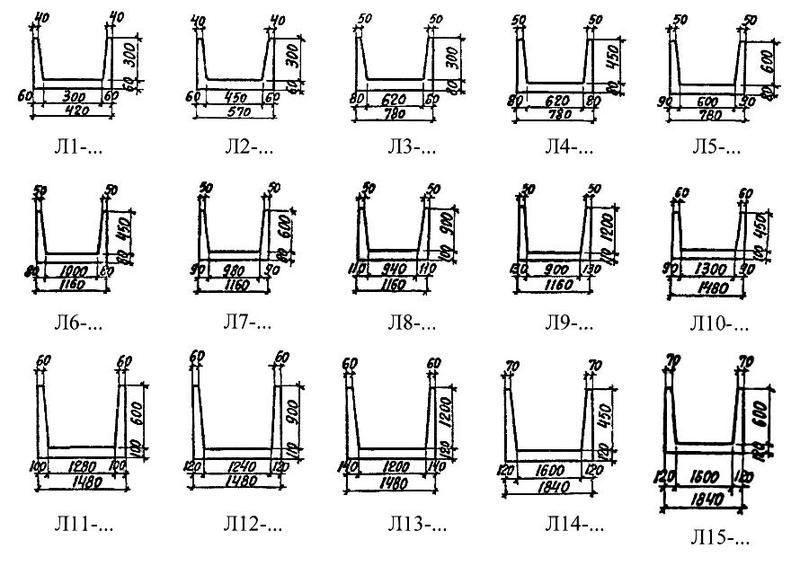

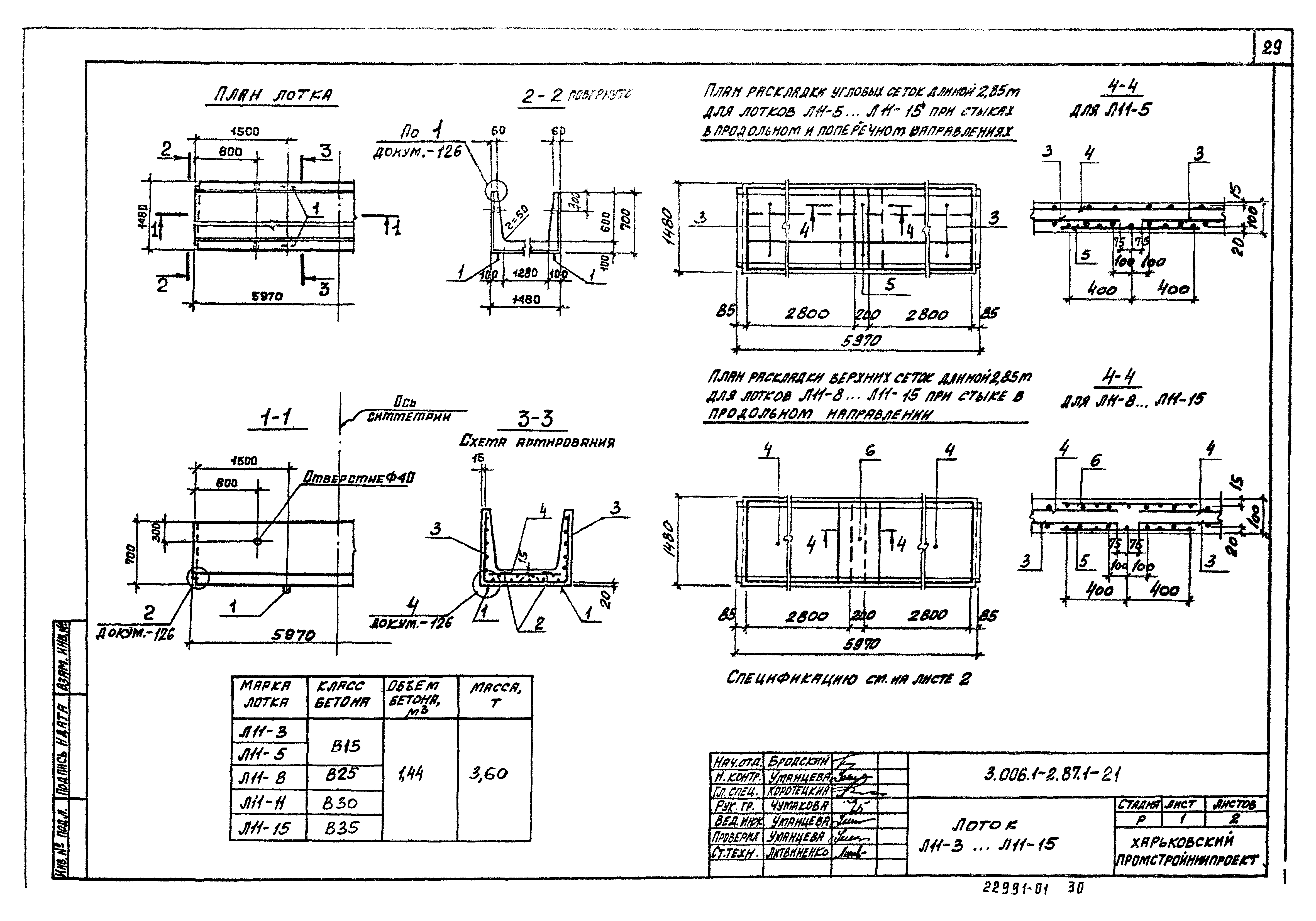

Типоразмеры лотков теплотрасс серии 3.006.1-2/82:

Артикул	Имя	Марка продукта	Внешние размеры в мм			Масса, т	Бетон класса			Объем бетона, куб.м	Расход стали
			Длина	Ширина	Высота		Б	Ф	Вт

Маркировка	Толщина ножки	Ширина		Высота
		внешний	внутренний	внешний	внутренний
Л-4	50	780	620	530	450

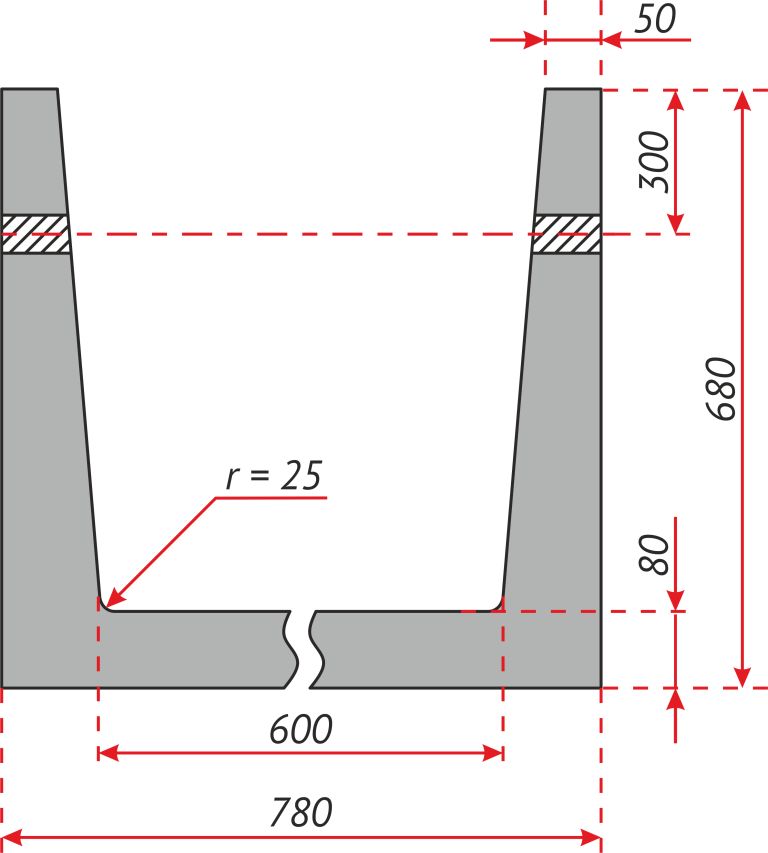

Л-5	50	780	600	680	600
Л-6	50	1160	1000	530	450
Л-7	50	1160	980	680	600
Л-11	60	1480	1280	700	600
Л-12	60	1480	1240	1010	900
Л-14	60	1840 г.	1600	570	450
Л-15	70	1840 г.	1600	720	600
Л-16	70	1840 г.	1580	1030	900
Л-20	80	2160	1880 г.	1040	900
Л-23	80	2460	2180	740	600

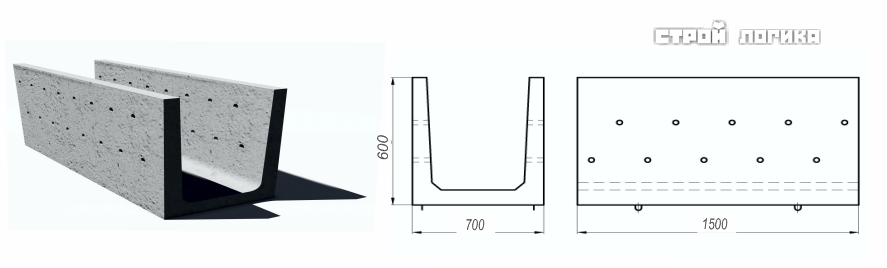

Для лотков серии LC 3.006.1-8 определить внутренние размеры несколько сложнее. Дело в изгибах на внутреннем дне лотка. Как правило, трубы внутри швеллера укладывают на опорные подушки или просто подрезают швеллер, поэтому будем учитывать чистую внутреннюю ширину, т.е. до закругления.

Маркировка	Толщина ножки	Ширина		Высота
		внешний	внутренний	внешний	внутренний
ЛК-300-90-45	50	880	620	430	350
ЛК-300-90-60	50	880	600	580	490
ЛК-300-90-90	60	880	560	880	780
ЛК-300-120-60	60	1180	780	580	480
ЛК-300-120-90	60	1180	760	880	780
ЛК-300-120-120	60	1180	720	1180	1060
ЛК-300-150-60	70	1480	1060	580	480
ЛК-300-150-90	70	1480	1040	880	760
ЛК-300-150-120	70	1480	1000	1180	1060
ЛК-300-180-60	80	1780	1340	580	460
ЛК-300-180-90	80	1780	1320	880	760
ЛК-300-180-120	80	1780	1280	1180	1040
ЛК-300-210-90	80	2080	1620	880	740
ЛК-300-210-120	80	2080	1580	1180	1040
ЛК-300-240-120	80	2380	1880 г.	1180	1020

В отдельной статье мы обсудили наиболее часто задаваемый нашими покупателями вопрос: можно ли использовать этот тип противней и тарелок при определенных условиях? Если вы хотите узнать больше о пропускной способности каналов, прокладке теплотрасс под дорогами, читайте нашу статью.

Секция проволочной корзины Flextray каталога кабельного лотка

%PDF-1.7 % 401 0 объект >>>/Метаданные 432 0 R/Страницы 386 0 R/Тип/Каталог>> эндообъект 416 0 объект >/Шрифт>>>/Поля[]>> эндообъект 432 0 объект >поток 11.08.5552019-01-03T08:38:08.163-05:00QuarkXPress(R) 9.3c7b545f91c4afba8657af74676a2bfc2fc4aeb395446482Flextray Секция проволочной корзины кабельного лотка CT-16 каталог QuarkXPress(R) 9.3QuarkXPress(R) 9.32019-01-03T07:37:52.000-06:002019-01-03T08:37:52.000-05:002019-01-03T08:36:45.000-05:00секция кабеля с проволочной корзиной Flextray лоток CT-16 каталог 2018-08-28T18:19:36. 345-04:00

Секция проволочной корзины Flextray каталога

кабельного лотка

Секция проволочной корзины Flextray кабельного лотка по каталогу

uuid:d986b536-329f-45e9-848f-a1cebae6d0d0uuid:69a5733b-7eb2-464a-8086-b40a9d18a434

eaton:страна/латиноамериканская

eaton:страна/северная америка

eaton:language/en-us

eaton:eaton-brand/product-name/b-line-series

eaton:страна/Европа

eaton:ресурсы/маркетинговые ресурсы/каталоги

еатон:страна/Азия

eaton:search-tabs/content-type/resources

eaton:страна/Ближний Восток

eaton:таксономия продуктов/системы поддержки/системы кабельных лотков и лестниц/гибкие лотки-сетчатые корзины

конечный поток эндообъект 386 0 объект > эндообъект 387 0 объект > эндообъект 393 0 объект > эндообъект 394 0 объект > эндообъект 395 0 объект > эндообъект 396 0 объект > эндообъект 397 0 объект > эндообъект 398 0 объект > эндообъект 262 0 объект >/Шрифт>/ProcSet[/PDF/Text]>>/Rotate 0/TrimBox[0 0 612 792]/Type/Page/u2pMat[1 0 0 -1 0 792]/xb1 0/xb2 612/xt1 0/ xt2 612/yb1 0/yb2 792/yt1 0/yt2 792>> эндообъект 264 0 объект >/Шрифт>/ProcSet[/PDF/Text]>>/Rotate 0/TrimBox[0 0 612 792]/Type/Page/u2pMat[1 0 0 -1 0 792]/xb1 0/xb2 612/xt1 0/ xt2 612/yb1 0/yb2 792/yt1 0/yt2 792>> эндообъект 266 0 объект >/Шрифт>/ProcSet[/PDF/Text]>>/Rotate 0/TrimBox[0 0 612 792]/Type/Page/u2pMat[1 0 0 -1 0 792]/xb1 0/xb2 612/xt1 0/ xt2 612/yb1 0/yb2 792/yt1 0/yt2 792>> эндообъект 268 0 объект >/Шрифт>/ProcSet[/PDF/Text]>>/Rotate 0/TrimBox[0 0 612 792]/Type/Page/u2pMat[1 0 0 -1 0 792]/xb1 0/xb2 612/xt1 0/ xt2 612/yb1 0/yb2 792/yt1 0/yt2 792>> эндообъект 270 0 объект >/Шрифт>/ProcSet[/PDF/Text]>>/Rotate 0/TrimBox[0 0 612 792]/Type/Page/u2pMat[1 0 0 -1 0 792]/xb1 0/xb2 612/xt1 0/ xt2 612/yb1 0/yb2 792/yt1 0/yt2 792>> эндообъект 271 0 объект >поток HWI WZBˉ첫A) $ NBXA8. uZ~Lk2LhISh:’ˇG#g

Расчет конструкции стальной колонны

excel.Самый простой способ нарисовать геометрию стальной рубашки

расчет конструкции стальной колонны excel. Самый простой способ нарисовать геометрию стальной оболочки — это использовать Draw -> Polygon from line offset. Источник: пинтерест. Проектирование колонн из железобетона — Гражданское строительство. 8. НАКОНЕЧНИК СВАИ С ДЕВЯТЬЮ (9) СВАЯМИ… Используемый метод проектирования — доллары США в соответствии с национальными строительными нормами Бангладеш (BNBC) 1993, UBC. Все структурные чертежи должны быть найдены в связи с актуальными архитектурными чертежами. 2: Расчет временной нагрузки Рассматриваются следующие расчетные варианты динамической нагрузки транспортного средства, описанные в AASHTO-LRFD: 1) Эффект тандема конструкции в сочетании с эффектом нагрузки полосы движения.Колонны с короткой связкой и осевой нагрузкой 2. 5 ПРОЧНОСТЬ КОЛОННЫ Для упрощения расчетов спецификация AISC включает таблицы. Опорные плиты колонны могут быть подвергнуты осевым нагрузкам Представлено: Проектом двухсторонней плиты, Проектом колонны, Проектом балки, Проектом фундаментов, Проектом полного пакета лестниц Представлено: Расчет Описание: «GRDSLAB» представляет собой проектный паризон Балка между Is 800 1984 и 2007. 7 в Ag 69. Определение опорного давления с помощью этого метода может привести к получению более толстых листов, если между стенками или внутри труб или стенок труб высокое напряжение изгиба.Конструкция опорной плиты и групповых анкеров основана на ACI 318-05 и AISC 360-05. Это то, что я хочу скопировать из excel (кейс, тип загрузки и список узлов) в загрузку — табличное издание в Robot. Но когда я копирую приведенный выше лист Excel в Robo Columns: предположим, что размеры 500 мм x 300 мм. Пример стальной конструкции Bs 5950. Детальные чертежи: пример расчетов инженера – железобетонная колонна под напряжением. 89 в и б-12. Проектирование балок двойного армирования. Электронная таблица калькулятора, электронная таблица, шаблон электронной таблицы 21 июля 2017 г.1, 3. Для проектирования фундаментов будет использоваться чистая нагрузка от колонн. Стальной метод расчета. 22 дюйма. Таблица расчетных свойств материалов для конструкционной стали Описание: Помощь при проектировании. Таблица расчетных свойств материалов и механических свойств для конструкционной стали, включая плотность, предел текучести fy, предел прочности fu и модуль упругости E Согласно: EN 1993-1-1 :2005+AC2:2009 Разделы 3. Предположим, что колонна испытывает только осевую нагрузку и опирается на независимое изолированное бетонное основание. A = 300 – 2 х прозрачная крышка.2. Разработайте уравнение для выбора предварительных размеров столбца. На рисунке показаны три типа режимов отказа для столбца. Другими словами, площадь колонны, на которую приходится наибольшая нагрузка, приложенная к колонне. МЕТОД БРЕССЛЕРА: Конструкция прямоугольной бетонной колонны. Расчеты основаны на методе LRFD. Результаты анализа оформляются в табличной форме и имеют печать CE 405: Проектирование стальных конструкций – проф. Проектирование и проектирование. Пример 2. Расчет конструкции и допустимой прочности на сжатие по LRFD и ASD.Пример проекта бетонной колонны в веб-ресурсе Excel 2016-07-07T17:27:00-07:00 5. Вы также можете использовать его для получения соответствующего размера элемента. 1-94) Проектирование соединительной балки перекрытия … Пример 1 — Расчет устойчивости стальной колонны, закрепленной на обоих концах и подвергаемой осевой сжимающей нагрузке. В тарельчатой ​​колонне возникает дополнительное трение, когда пар проходит через жидкость на каждой тарелке. 1-94) Бетонные плиты по марке Бетон Специальная конструкционная стена ACI 318-08 Каркас Собственный вес стали около 8000 кг на кубический метр.397944 дюйма2 70 дюймов2 Площадь стали Ast: 3. Последнее известно как потеря устойчивости колонны. Расчет опорных плит колонн, подверженных осевой нагрузке и двухосному моменту, а также сдвигу и кручению. 5 и для стали γm =1. Для согнутого стержня добавьте 0. ′. показывать. Древесина 086-14. Этот расчет Еврокода стальной колонны позволяет быстро проверить конструкцию стальной колонны с использованием катаных двутавровых, двутавровых, швеллерных, прямоугольных или круглых полых профилей, подверженных двухосному изгибу, сдвигу и осевому сжатию или растяжению. Рассчитайте опорную плиту, учитывая, что статическая нагрузка колонны составляет 100 тысяч фунтов, а временная нагрузка — 150 тысяч фунтов.Набор таблиц xls для проектирования стальных колонн Civilweb выполняет все расчеты, необходимые для анализа сечения в соответствии со стандартами Eurocode bs en 1993 или aisc. колонны обычно имеют квадратную, прямоугольную или круглую форму. Вывод очень приятный для глаз, быстро понять и следовать. Обсуждаются конструкция наклонной колонны, нагрузки и изгибающий момент в наклонных колоннах. 2 ≤ δ ≤ 0. Вес стали = 0,414 x 2400 = 993, @ 7,2 конструктивный элемент с отношением высоты к наименьшему поперечному размеру более трех, используемый в основном для поддержки сжимающих нагрузок, определяется как колонна.• Итак, нам необходимо изучить различные возможные режимы отказов и рассчитать соответствующие сильные стороны конструкции. или в метрических единицах (звоните по телефону 312-670-5444). инженерия. 13 1. Эти расчеты конструкции бетонной колонны для Еврокода и США проверяют проект C3_ExampleBasicSteelColumn. Скачать. Стальная пластина устанавливается на верхнюю часть бетонной опоры (с прокладкой для раствора между ними или без нее). BASEPLT9 — Анализ опорной плиты стальной колонны в соответствии с электронной таблицей AISC 9th Ed. HEB300/S275 и осевое усилие NEd=1500KN. Приведенные здесь примеры иллюстрируют, как можно использовать Спецификацию и Руководство для определения решений общих инженерных задач. ConcreteCost Estimator for Excel — это полезная программа строительства для оценки стоимости бетона. Однако все электронные таблицы являются электронными таблицами премиум-класса, которые вы не можете скачать бесплатно. Плотность стали = 8000кг/м3. Вы можете рассчитать различные конструкции смесей, используя этот лист Excel. 7 мм, грузоподъемность стального элемента веб-канала на основе AISC 360-10 колонны над балкой (/ColumnAboveBeam.Torsion9 Упрощенное кручение Ysis для стальных балок Spreheet. 10; Значения приведены в Национальном приложении Великобритании к BS. Расчеты сейсмостойкости для других типов резервуаров-хранилищ были аналогичным образом пересмотрены и изменены с учетом данных, полученных в результате недавнего опыта и экспериментов. Классификацию коротких, промежуточных и длинных колонн см. во введении к колонне или в калькуляторе конструкции колонны для конструкционной стали. Сила: прилагаемая сила или энергия. Нагрузка: силы, приложенные к конструкции.Выберите между методами проектирования ASD или LRFD. 5, возникает неупругое выпучивание, и используйте уравнение (3. Давайте спроектируем столбец с примером, пример: В этой электронной таблице выполняется расчет ливневой канализации с использованием рационального метода. Некоторые рекомендации: 1. Примеры проектирования столбцов (страница 5 из 5) Пример 4: Расчет расчетная прочность на сжатие секции колонны, W 14 X 68 A992 (Fy=50 ksi) 3. Расчет стальных уголков – эта таблица может использоваться для расчета стальных уголков 4. 4 Проектирование тонких колонн Проектирование тонкой колонны должны быть основаны на анализе второго порядка, который включает кривизну стержня и эффекты бокового смещения, а также нелинейность материала и эффекты длительной нагрузки.г. Расчет тонких колонн обсуждается в главе 4. 1 2 ff Bb bb где bf — ширина полки колонны, а B — сторона опорной плиты () 2 ff Cd cd, где df — глубина полки колонны, а C — сторона опорной плиты b ) Найдите сдвиг ЭТАП C) Рассчитайте сечение, используя любой подходящий приближенный или точный метод для одноосного изгиба с осевой нагрузкой, чтобы обеспечить прочность на осевую нагрузку P n_req и эквивалентную прочность на одноосный момент M noy_req или M nox_req. Расчет конструкции колонны 5’. Проверка кода напряжения в соответствии с руководством AISC 9-го издания (ASD) для форм W, S, M и HP.Ноябрь 2021 г.: … Проверка конструкции табличек в соответствии с Еврокодом. 01×0. Предел текучести стали, fy = 55000 psi. 3 Проверка конструкции: Воздействие огня Расчет огнестойкости см. в EN 1994-1-2:2005. Это программное обеспечение для проектирования бетонных конструкций основано на последних положениях ACI 318 и TMS 402. Конструкция усиленной балки ACI 318-19 v21. Расчет нагрузки. Если мы определим параметр гибкости как ( ) c y cr λ2 = F / F E F r KL y c Колонны: 10 X 10 Площадь колонны A 100 дюймов2 Общая площадь колонны: 100 дюймов2 Ast 2.Расчетное взаимодействие между изгибом и осевым сжатием сверено с выражением 6 стандарта BS EN 1993-1-1. Таблица проектирования коробчатых водопропускных труб Таблица Excel, написанная для анализа и проектирования бетонных водопропускных труб с одной ячейкой. 16. Проектирование железобетонных элементов лист Excel web share 2018-05-27T09:56:00-07:00 5. Чтобы получить дополнительную информацию или получить предложение, свяжитесь с нашим отделом холодной штамповки стали напрямую по адресу lightgauge@ExcelEngineer. 60 х 3 = 0. Опции. Прочность бетона на сжатие, f’c = 4500 psi.29 Н/М Свойство сечения Площадь A= 9866 мм2, глубина h = 400 мм, ширина полки bf = 250 Толщина полки tf = 12,0 ИСТОРИЧЕСКИЙ ОБЗОР На основе исследований Айртона и Перри (1886 г.) Британские кодексы традиционно Кривая прочности колонны основана на следующем уравнении. Определение размера луча (b x h) — ИСПОЛЬЗУЙТЕ электронную таблицу или ручной расчет!!! Размер бетонной балки (bxh) или (bxd) Здесь я объясняю некоторые преимущества электронной таблицы калькулятора бетона (таблица Excel для расчета бетонной смеси в соответствии с кодом) ниже [1]. Расчет расчетного соотношения бетонной смеси является основной целью в процессе проектирования, но до что вам нужно выполнить так много расчетов, чтобы достичь наилучшего расчетного соотношения бетонной смеси, поэтому с помощью расчета бетонной смеси лист Excel можно использовать для следующих целей: -. Расчеты по проектированию сварных соединений конструкционной стали и сварке конструкционной стали. 62 кг. Однако перед использованием вам потребуется рассчитать расчетные моменты для плит/балок, а также осевую нагрузку и моменты. Колонна (L = 12 м) закреплена на двух дальних концах (сильная ось y-y). 62 в соответствии с Национальным стандартом Великобритании ASDIP CONCRETE — это программное обеспечение для проектирования конструкций, используемое инженерами для проектирования железобетонных элементов, таких как двухосные колонны, неразрезные балки и несущие стены вне плоскости.22. 6. 76 ry 𝐸/𝐹𝑦 4. На основе переиздания CAN/CSA O86-14 Engineering Design in Wood от июня 2017 года. Эти уравнения представлены в терминах фактических и допустимых напряжений, и проектировщику требуется много времени для ручного определения напряжений и решения уравнений. Выяснение количества стали, необходимой для шейной колонны, уже обсуждалось в нашем предыдущем… Калькулятор площади поверхности стальной балки. Это простой расчет площади после выделения участка. Используйте моменты и реакции от балок, опирающихся на колонну, чтобы найти площадь стали.Проект колонн RCC и бесплатная загрузка листа Excel для проектирования колонн, предоставьте 8 номеров. 1 Проектирование колонн Введение в соответствии с нормами ACI 2. Расчетные расчеты деревянных опалубочных систем. 5. Он применяется, если две колонны настолько примыкают друг к другу, что их отдельные основания могут накладываться друг на друга. AELLC (Структурный) (ОП) 9 марта, 14, 16:41. 3) • Обратите внимание, что предел текучести Fy колонны может увеличиваться, когда λc приближается к нулю. Этот проект основан на проекте RCC B. • Подробные этапы расчета представлены для проверки.Расчет арматуры на изгиб 06. Однопролетная балка Непрерывная Ysis Spreheet. 2. Критерии 64klf для проектирования колонн (Объединенный комитет по каменной кладке) Требования строительных норм и правил и комментарии к каменным конструкциям определяют колонну как имеющую b / t 4. Это колонны, в которых продольные стержни расположены по кругу, окруженному … Электронная таблица Excel Проектирование для расчета строительных и строительных конструкций Я обожаю создавать электронные таблицы Excel. BASEPLT9 — Анализ опорной плиты стальной колонны в соответствии с 9-м изд. AISC.0 à Купить сейчас Для проектирования бетонных анкеров перейдите на новый сайт Демонстрация в режиме онлайн. 25 кН/м 2 Этаж Чем правильнее расположение колонн, тем экономичнее становится проект. D1 C 9 Posite Beam Design в соответствии с нормами Aisc Lrfd 3rd Edition. 00 (используется в сопротивлении продольному изгибу) Сопротивление поперечных сечений при растяжении к разрушению: γ M2 = 1. Чистое покрытие фундамента составляет 50 мм сверху и 75 мм снизу. M. Конструкция колонны-опорной плиты Конструкция двусторонней плиты xls в соответствии с 456 бесплатная загрузка, которая помогает в расчете деталей двухсторонней арматуры плиты с помощью программного обеспечения Microsoft Excel, листа Excel для проектирования конструкций в соответствии с 456 и т. Д. Вы просто вводите свою информацию в желтом поле … файлы.Электронная таблица предлагает автоматический ввод данных пользователем. Прямоугольная колонна (400 мм X 400 мм) построена из бетона и четырех стальных арматурных стержней. В данном примере используются точные расчеты прочности колонны на одноосный изгиб с осевой нагрузкой. Калькулятор несущей способности Мейергофа. Когда в расчетной таблице требуется информация для различных стальных сечений, наиболее эффективный способ получить эту информацию — связать расчетную таблицу с базой данных AISC, которая доступна за 60 долларов США в любом виде U.1-10) 89,5 м при расчетной осевой нагрузке 1520 кН и моменте 36 кН·м. Предположим, что диаметр основного стержня и звена равен 20 мм и 6 мм соответственно. 21. 1 Введение В этой главе будет представлена ​​вся подробная информация для этой требуемой конструкции моста, такая как его геометрические свойства, свойства материала и т. д. Добавление к уже имеющемуся списку бесплатных инструментов SkyCiv — новый калькулятор опорной плиты для AISC 360, AS4100. и стандарты проектирования EN2. Поскольку композитные колонны обычно разрабатывались после стальных и железобетонных колонн, подход к их проектированию мог быть основан на методах проектирования из стали или бетона.Вы можете его скачать, но перед этим рекомендую досмотреть видео до конца. Эти расчеты должны регулировать структурную часть рабочих чертежей. Железобетон – Свод правил, 2000 г.) Этап 2: Гибкость … Электронная таблица Excel для анализа балок | Бесплатная загрузка. После того, как объединенные силы известны, этот инструмент принимает БОЛТОВЫЕ СОЕДИНЕНИЯ – II Номер задания: Лист 1 из 1 Ред. Конструкционная сталь Название задания: Дизайн-проект группы болтов с внецентренной нагрузкой Рабочий пример – 1 Сделано до Дата 01-10-00 SRSK Проверено VK Дата Расчетный лист Пример конструкции 1: Расчет болтового соединения между кронштейном толщиной 8 мм Примечания и полкой колонны ISHB 400 с использованием болтов HSFG, чтобы нести Ref: … КОНСТРУКЦИЯ ОСЕВОЙ НАГРУЗКИ КОЛОНН 2.com Таблицы расчетной мощности для полых профилей из конструкционной стали (iv) Предисловие Набор публикаций «Таблицы расчетной мощности для конструкционной стали» (DCT) от Австралийского агентства. формованные стальные элементы. Эксцентриковая опора CE 405: Проектирование стальных конструкций — проф. Она предназначена для сопротивления осевым и боковым силам и безопасной передачи их на опоры в земле. Рассчитайте количество стали, которое будет использоваться в этом фундаменте колонны.Диаграмма Ганта как шаблон Excel. Двумя стандартами стали являются Индийский стальной кодекс (IS 800-2007) и Американский стальной кодекс (AISC 360-2010). 1) Постоянная нагрузка от фермы 2) Временная нагрузка на ферму крыши 3) Нагрузка от крана 4) Нагрузка от ветра Стальные колонны обычно опираются на бетонные блоки. 1-94) Проектирование соединительной балки выступа … Jpg Design Spreheet Steel Beam Excel For Civil and Structural Ering Calcvert Culvert Sarahdrydenpeterson. Эти соединения используются в зданиях для поддержки гравитационных нагрузок и функционируют как часть систем сопротивления боковой нагрузке.Это позволит нарисовать стальную оболочку, просто указав путь точек, которые являются 4 углами поперечного сечения. Определение размеров опорной плиты, диаметра и длины анкеровки анкерных болтов. Скачать таблицу расчета бетонной смеси. Зона влияния относится к площади, на которую действует большая часть нагрузки. Программное обеспечение для проектирования конструкций ASDIP STEEL также позволяет проектировать анкерные стержни и проушины на срез в соответствии с последними положениями ACI. Программа структурного проектирования.Версия БОЭФ: 1. Калькулятор модуля инерции сечения балки калькулятор многолучевой балки прост в вычислении основных параметров площади момента инерции типичного креста, как рассчитать собственный вес колонны. Это инструмент, который помогает инженерам-строителям создавать и производить профессиональные расчеты вручную от простых до сложных. Теперь в этой статье мы рассчитали конструкцию колонны. Все расчеты и проверки основаны на требованиях Еврокода. 1 достаточно. Расчет бетонной балки (Проектирование бетонной балки на основе ACI 318-05) Пароль = aniq.1 ноября 2018 г., 10:04. Примеры дизайна V14. Декабрь 2021 г.: Веб-семинар 126: Оценка конструкции (аудит), Роль неразрушающего контроля и тематические исследования: суббота, 13. Частные коэффициенты γ M, которые применяются к различным характеристическим значениям сопротивления при проектировании элементов: . Расчет цемента и песка для штукатурки лист Excel. #Unitweightofsteelconstruction #unitweightofsteelbeam #unitweightofISMC #ISA #ISMB #template #format Шаблон оценки конструкционной стали. Конструкционный R/F бетон. расчеты Эксель; инженерные работы; Загрузки; Инжиниринговые компании; Расчет конструкции резервуара для хранения.250 м. 82 кг на колонку. Пользовательский ввод был ограничен до минимума и максимально автоматизирован. Избранные темы. 6180854 в 4. 6. W. Соединения из конструкционной стали обычно составляют только 1% от общего бюджета стали. Доктор, я загрузил его, чтобы позволить всем вам, гражданским лицам. Если вы проектируете резервуар для подземных вод и находите лист Excel для проектирования резервуаров для подземных вод, то здесь я разместил ссылку для скачивания ниже. 02. В частности, балки и колонны анализируются / проверяются коды в соответствии с Руководством AISC по расчету допустимых напряжений (ASD) 9-го издания.0 звезд на основе 35 отзывов 3 Согласно нашей последней статье Как спроектировать здание/дом шаг за шагом, части 1, 2 и 3. Это общая классификация нагрузок. A. 1-9) каждый ряд стали Сжатая сталь: (Уравненная длина элементов может поддерживаться только опорой одного размера или средней, которая поддерживается 2, 3 или 4 длинами. Выполняется проверка эквивалентной пластической деформации ASDIP STEEL основан на последних спецификациях AISC (AISC 360 и AISC 341 Seismic) Электронная таблица расчета стальных колонн Xls.Kramer Рассчитать ε s2 Деформация во 2-м ряду стали Рассчитать напряжение в каждом ряду (Уравнение динамики конструкции. Эта программа обеспечивает расчет и расчет железобетонных колонн произвольной формы, нагруженных осевыми нагрузками и одноосными или двуосными изгибающими моментами. Проверить для пробивных ножниц 05. Нагрузки на здание, будь то жилое или любое другое, в основном подразделяются на вертикальные и горизонтальные нагрузки. В этом видео вы получите графики чертежей с шестью типами фундаментов, а также их размеры в мм , верхняя и нижняя арматура, размеры длинных и коротких стержней, количество стержней, диаметр стержней.Мы благодарны Sathiyaseelan за предоставление этого… График изгиба стержней колонны пола: График изгиба стержней для колонн пола. 7. » Чертеж стальной оболочки. mp4 2-2 2. Программное обеспечение для проектирования конструкций ASDIP STEEL используется инженерами для проектирования стальных опорных плит, стальных и композитных балок, стальных колонн и соединений, работающих на сдвиг. Расчет опорной плиты стальной колонны, калькулятор, Excel, West Point Bridge Designer 2016 (Mac) West Point Bridge Designer для Mac, West Point Bridge Designer для Apple Steel Beam Design Excel Стальные балки Балки Бетонная колонна.УВЕЛИЧЕННЫЙ МОМЕНТ: Расчет увеличенного момента для бетонной колонны на основе ACI 318-05. Колонна является очень важным компонентом в структуре. Колонны используются в качестве основных элементов в фермах, каркасах зданий и опорах подконструкций мостов (e. Этап 1: Геометрические свойства колонны (простая и стальная опорная плита Fy). Проверка соединений проводится в соответствии с рекомендации ЕВРОКОДА 3 (EN 1993-1-8, EN 1993-1-1) с возможностью учета национальных приложений для следующих стран Великобритания, Франция, … Калькулятор балки использует эти уравнения для расчета изгибающего момента, сдвига диаграммы силы, наклона и прогиба.49). Вертикальный элемент конструкции, подвергающийся осевому сжатию в большинстве случаев с некоторым моментом или без него, называется колонной. Beamcol9 Beam Column Design Per Aisc 9th Edition Asd Manual Spreheet. РАСЧЕТНЫЙ ЛИСТ РК. (Руководство AISC по проектированию стали, номер 7, 2004 г.) Метод WSD и USD Расчет конструкции колонны. Сочетания нагрузок в соответствии с ASCE 7. Краткий курс ODOT LRFD — сталь Стр. 6 из 62 2. Разработка инструмента для проектирования Spreheet для стальной балочной колонны в соответствии с международными стандартами. Classens, 2019-04-23 Цель этого рабочего листа — показать, что установка стрелового крана Gorbel WSJ360-1000-12-16 с использованием плиты и существующей бетонной плиты перекрытия является надежной. Эта оценочная таблица может быть использована для упрощения процесса проектирования стали. пирсы). Для любой тяжелой или сложной конструкции расчет ее армирования очень сложен, поэтому мы предоставляем простой расчетный лист для BBS в листе Excel. 2 декабря 2021 г. Расчет факторизованной расчетной нагрузки wu wu= 1. RCC Column Design — бесплатное приложение для проектирования железобетонных колонн. A = 300 – 2 x 40. Конструкция ЖБ колонны. Рабочий лист для расчета плиты фундамента стрелового крана G. Но если колонна очень большая, то проблемы с распределением жидкости и большим объемом набивки и ее весом.Базовое программное обеспечение конструкции моста не может Уважаемый читатель, я прилагаю здесь лист Excel для расчета ширины трещины для колонны в водозапорной конструкции в соответствии с IS: 456-2000. Это очень важная проверка работоспособности для водозадерживающей конструкции, например, под грунтовыми водами. резервуар или приподнятый резервуар для воды, плавательный бассейн, искусственный пруд и т. д. Расчет любой стали s Опорная плита колонны [Еврокод] Расчет (или проверка) опорной плиты стальной колонны, нагруженной нормальной силой и изгибающим моментом (вращение в плоскости сильной оси колонны) .Длина B Clean_Columns. Конструкция стальной колонны основана на уравнениях взаимодействия спецификации AISC. Коэффициент стали = 2%. Глава 9: Анализ и проектирование колонн Введение Колонны обычно рассматриваются как вертикальные структурные элементы, но они могут располагаться в любом направлении (например, колонна инициируется либо разрушением материала секции, либо нестабильностью колонны как элемента, в зависимости от на уровне гибкости BS EN 1992-1: 2004; Проектирование фундаментов для зданий и сооружений; Руководство по проектированию бетона, ACI 2 / РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ 1, 2-Е ИЗДАНИЕ / КОНСТРУКЦИЯ ОСНОВНОЙ ПЛИТЫ И АНКЕРНОГО СТЕРЖНЯ Подавляющее большинство строительных колонн спроектированы для осевого сжатия только с небольшим подъемом или без него.Но все эти члены совместно в большинстве своем подвержены сжатию и являются датой события; Суббота, 4. 23 x 0. Нагрузки на балку — Калькулятор опорной силы — Расчет нагрузки на балку и опорных сил. Таблица для проектирования конструкций Загрузить Гражданское строительство . Плиты и балки передают нагрузку на колонны. Он включает в себя проверку поперечного изгиба при кручении, поэтому является всеобъемлющим и важным инструментом для американских инженеров-строителей. Используйте болты диаметром 20 мм и классом прочности 4. 4 Нормы – Нормы и правила для стальных зданий и мостов, опубликованные Американским институтом стальных конструкций.… Электронная таблица Excel для проектирования стальных соединений. Окно расчета будет обновлено. 1 Разработка Конструкция таких колонок проста. Спиральная колонна 26 дюймов2 (долл. США) Мы знаем, что для спиральной колонны Pu= Ø0. Профессионально производит аккуратные и презентабельные расчеты. Просмотреть все файлы анализа и проектирования фундамента. 6 кг; Вес стали (1%) в бетоне = 0. Учитывая свойства материала (модуль Юнга E, предел текучести sy, предел пропорциональности s pl ) и геометрию колонны (эффективная длина L eff и радиус инерции r), этот калькулятор будет CivilWeb Cold Formed Steel Design Spreadsheet Suite — это полный набор электронных таблиц для проектирования холодногнутых стальных элементов. в одном файле Excel. = отношение предела текучести полки балки к пределу текучести колонны Эти правила проектирования основаны на исследовании конструкционной углеродистой стали (19). Продольный сдвиг на границе раздела между бетоном и сталью проверяется в соответствии с пунктом 6. Таким образом, в моих расчетах я предполагаю, что собственный вес колонны составляет от 10 до 15 кН на этаж. Переместите таблицу стальных профилей на отдельный рабочий лист. Эта электронная таблица значительно сокращает время, необходимое для трудоемких вычислений прямоугольных столбцов.Вычисляются как фактические, так и допустимые напряжения, а конечным результатом является вычисление. Комплект таблиц Excel для проектирования железобетонных колонн CivilWeb включает все инструменты, необходимые для проектирования любой железобетонной колонны. В этом примере проекта представлены пошаговые ручные расчеты и сравнение различных методологий ACI для определения критического периметра сдвига круглых колонн. Решение: — из ручного расчета Возьмем ISHB400@759. Калькуляторы для инженеров-строителей, специалистов по строительству и проектировщиков металлоконструкций.Колонны воспринимают вертикальные нагрузки от плит перекрытия и крыши и передают эти нагрузки на фундаменты. 15 Колонна W10 x 49 поддерживается бетонной опорой, верхняя поверхность которой составляет 19 дюймов x 19 дюймов. Эластомерная конструкция подшипника. Excel Engineering — это национальная архитектурная и инженерная фирма, предоставляющая полный комплекс услуг, размер и опыт которой позволяют удовлетворить все ваши профессиональные архитектурные и инженерные потребности. Пользователь может рассчитать грузоподъемность предварительно определенного сечения или определить конструкцию для заранее определенных комбинаций осевой нагрузки и одноосных или двухосных изгибающих моментов.метод мейергофа, несущая способность мелкозаглубленного фундамента, метод майергофа, скачать строительные листы. 9 c) безразмерная гибкость λ ≤ 2 d) 0,85f’c (1-ρg)+fyρg] f Ag 66. Скачать расчетную ведомость кирпичной кладки для расчета кирпичной кладки. Соединения опорной плиты колонны являются критическим интерфейсом между стальной конструкцией и фундаментом. Не забудьте добавить собственный вес колонны. Железобетон. 1 В столбце «Описание» введите что-нибудь для идентификации нагрузки, а затем введите соответствующие нагрузки и положения.Калькулятор единиц Excel лист для. Были разработаны программы Excel для расчета моментов в плитах методом два с интерполяцией в коэффициенты и нагрузки в балках с моментами и … 2. 04. Для IS 456:2000 коэффициент запаса равен 1. Модуль BasePl может рассчитывать опорные плиты из любые общие формы, которые поддерживают стальные колонны любого общего стального профиля. Канадский сейсмический расчет стальных конструкций Проект консольных колонн и фундаментов основан на стандартах AISC 360-10, ACI 318-14 и IBC 1807 2015 года. Приведенные здесь структурные расчеты предназначены для анализа и проектирования основной конструктивной системы.Эта коллекция включает следующие электронные таблицы в следующих категориях: Геотехнический дизайн. стальной стержень, имеющий Ast (площадь стали) = 905 мм2 Перейти к содержимому Уравнение B. xls) Композитная коллекторная балка с сейсмическими нагрузками на основе 2013 CBC / 2012 IBC Композитная балка перекрытия … CE 405: Проектирование стальных конструкций – Проф. 2-Спирально-армированные колонны.Проектирование стали, бетона, кирпичной кладки и дерева, фундаменты, стены, балки, колонны, поперечный расчет и т. д. Mu будет максимальным моментом балки с учетом факторизованных нагрузок. 3. Вы можете использовать любое приложение RCC Column Design для расчета стали, необходимой для рассчитанная осевая нагрузка с использованием этого метода. Рабочий пример по Еврокоду 2: Расчет блочного фундамента Основные этапы 01. С помощью этой таблицы можно спроектировать ферму малого сечения на основе AISI S100/SI-10 и ER-4943P. Колонны, изготовленные из других материалов (например, если балка стальная, нажмите «Сталь…» Руководство включает 63 рабочих примера задач, табличные и графические средства проектирования, а также дополнительную информацию, относящуюся к расчету холодногнутой стали. Детализация: Детализация стали по СП 34. Расчеты конструкции резервуара. 3% ≤ As/Ac ≤ 6% e) минимальное и максимальное защитное покрытие ограничено минимальное защитное покрытие → 40 мм Еврокоды – Проектирование стальных зданий с рабочими примерами Брюссель, 16–17 октября 2014 г. Компонент № 2 – Стенка колонны при сжатии,, мин. 2 2 2 5 ; 2 5 мин 9,2 2 5 2 2 15 5 12 12 ; 9,2 5 2 15 10 5 12 12 161,27 btattstatuts eff c wc fb fp fc fb fp fc mm ªº ¬¼ uuuuu ªº ¬¼ Сайт предлагает электронные таблицы MS Excel для проектирования конструкций, таких как расчет неразрезных балок, проектирование железобетона колонн, расчет свойств сечения, включая центр сдвига, потери предварительного напряжения в тросе после натяжения, анализ групп болтов и сварных швов AISC, анализ изгиба предварительно напряженных балок AASHTO LRFD и анализ способности к сдвигу, интеллектуальная нагрузка… Этот калькулятор разработан специально для колонн из конструкционной стали.Классы стали в соответствии с EN 10025-2 соответствуют типичным нелегированным лоткам малых размеров. Лист Excel для проектирования односторонних перекрытий. 21 123 666 679. Ширина притока: ширина пола, на которую возлагается нагрузка на конструктивный элемент См. рис. 3. Почтовый ящик 246 Sunnybank, Queensland 4109 Australia Телефон +61 7 3909 6600 Факс +61 7 3909 6660 Электронная почта info@austubemills. Электронная таблица завершает все расчеты в соответствии со стандартом BS EN 1992. Соединение опорной плиты колонны представляет собой прямоугольную стальную пластину, приваренную к нижней части стальной колонны.Они применимы для арматуры с пределом текучести 500 Н/мм2, но площадь получаемой арматуры будет примерно на 10 % больше требуемой. Спроектируйте балку-колонну. Формула расчета стали для колонной балки и плиты в Excel. Стальной кронштейн: Расчет стального кронштейна на основе AISC-ASD 9th, Приложение F: 80: Ребра жесткости: Расчет пропорций и элементов жесткости для I-образного элемента на основе AISC 360-16: 81: Момент к трубе Колонна: Расчет момента соединения балки с трубой Колонна на основе AISC 360-16: 82: Предварительно напряженная стальная арка: Расчет предварительно напряженной стальной арки на основе 2021 IBC/2019 CBC Набор электронных таблиц CivilWeb для проектирования холодноформованных стальных конструкций представляет собой комплексный набор электронных таблиц для проектирования холодногнутых стальных элементов. 7 Разрушение при изгибе длинных колонн с внецентренной нагрузкой. Некоторые полезные строительные программы для инженеров-строителей. Краткое изложение важной структурной информации для проекта. 20. Рассчитайте опорное давление для предельных нагрузок. 03. Соединение должно выдерживать коэффициент сдвига 150 кН. Таблица расчетов стальных балок. Расчет на сдвиг по стали Дано: предел текучести, стальное сечение, нагрузка. Найти: соответствует/не соответствует сечению 1. Определить расчетный момент Mu. А = 220 мм. Каков диаметр стальных стержней, если 1/4 нагрузки переносится на 2.! Схема сечения балки. Вам необходимо спроектировать стальную колонну WF сечения W12x106 (d = 12). Альтернативный подход указан в ACI 318-05 для колонн с коэффициентом гибкости, не превышающим 100. 1 Для недорогого строительства можно использовать следующее: 12 июля, 2021 · Расчет количества кирпичной кладки. набор из пяти точек, образующих многоугольник.Расчеты для проектирования стальных балок. ( 0. Содержание [ скрыть. admin. Колонна закреплена штифтами через каждые 4 м по слабой оси zz. Посмотрите видео на TUA. Плита прикручена к бетону с помощью расчета армирования балки в соответствии с Руководством ASD 9-го издания Aisc. 14 ноября 2016 г. — Электронная таблица проектирования коробчатых водопропускных труб Электронная таблица Excel, написанная для анализа и проектирования бетонных водопропускных труб с одной ячейкой 2014 г. в соответствии с EN 1992-1-1, EN 1993-1-1 и EN 1993-1-8 Проектирование стальных конструкций — Часть 1-1 : Общие нормы и правила для зданий EN 1993-1-8:2005 — Еврокод 3: Проектирование стальных конструкций — Часть 1-8: Проектирование соединений Расчет №.Посмотри на это. B) теперь рассчитайте вес стали, используемой в колонне, по правилу большого пальца, мы знаем, что в колонне используется около 1% бетонной стали. 43 тысячи фунтов Использование рисунка 1. • Графическое представление результатов проектирования. 1. Для таких колонн простая деталь соединения колонны с опорной плитой, показанная на рис. 1. D.) на первом этаже, и ее опорная плита. Деревянный дизайн. Электронная таблица для анализа и проектирования просто поддерживает W, S, M, C, MC American Steel Sections. Расчеты для проектирования растянутых элементов конструкционной стали.Комплект также включает в себя удлиненные соединения моментной пластины с торцевой пластиной. РЕШЕНИЕ: Руководство AISC Steel Table 1-1 W 14X68 Электронная таблица Excel для инженерных расчетов. Анализ продавливания стальной рамы с помощью Excel Solver Загрузить электронную таблицу для проектирования стальных балок с простой опорой в соответствии с BS 5950: Часть 1: 1990 Загрузить электронную таблицу Расчет для проектирования секции Steel-I в соответствии с BS5950 Загрузить сейсмическую реакцию резервуара для хранения жидкости Загрузить электронную таблицу расчета кулоновского пробного клина Загрузить Вам необходимо спроектировать стальную колонну WF сечения W12x106 (d=12.В дополнение к выбору колонны и марки бетона пользователь должен выбрать размер, толщину и марку стали опорной плиты. SAISC Beam Column Design Aid (. 62 x 6 = 33. В этом видео мы увидим, как рассчитать вес / метр стальных стержней для плиты, балки и колонны с использованием листа Excel. 73 просмотра 0. 9. Для промежуточного результата, сумма сдвига усилие на … Расчетный лист бетонной смеси в формате Excel. Нагрузка может быть как центральной, так и внецентренной. Опубликовано 1 августа 2020 г. автором Sandra.Соотношение смешивания = 1:11/2:3. Этот простой в использовании калькулятор покажет проверки пластин, необходимые для проектирования анкерных болтов опорной плиты колонны. Shear Force, рассчитывает гибкий момент и дефицит в 31 месте по длине элемента «Embalal». Основание колонны — обычно толстая плита в нижней части колонны, через которую анкерные болты механически соединяют колонну и… Калькулятор потери устойчивости колонны позволяет проводить анализ потери устойчивости длинных и средних по длине колонн, нагруженных на сжатие. Когда вы ввели нагрузки, нажмите «Применить».1. 78 в 4. 1-94) Конструкция соединительной балки выступа … i. Он рассчитает необходимое стальное армирование и покажет проектные расчеты. К горизонтальным нагрузкам относятся землетрясение и ветровые нагрузки. В эту публикацию добавлены рекомендации по проектированию явлений выплескивания в резервуарах. Оценочный лист Excel. Балки и колонны — прогиб и напряжение, момент инерции, модуль сопротивления и техническая информация о балках и колоннах; Связанные документы . Однако, чтобы воспользоваться преимуществом общего сопротивления поперечного сечения, инструментарий определяет гораздо большее число точек… Проектирование колонны (примеры и учебные пособия) Шарифа Масзура Сайед Мохсин Учебное пособие 2: Одноосное изгибание короткой колонны а) С использованием C25/30 бетон марки и стальную арматуру марки 500, рассчитать расчетный момент на изгиб колонны относительно малой оси.Калькулятор стальных колонн: рассчитывает грузоподъемность (максимальную безопасную нагрузку) для стальных колонн после ввода значений для обозначения ASTM, типа сечения, коэффициента эффективной длины и длины без раскосов. Вертикальные нагрузки — это постоянные и временные нагрузки. Для краевой опоры поперечная сила на оси является реакцией. ПОДПОРНАЯ СТЕНКА RCC (КОНСОЛЬНАЯ ВЕРСИЯ) ЛИСТ EXCEL. • Возможность сохранять дизайн-проекты в локальном хранилище. какие повторяющиеся вычисления могут быть выполнены для ряда переменных. (для … 3 рабочих листов: МЕТОД ПРЯМОГО ИЗГИБА: Расчет бетонной колонны на основе ACI 318-05.Калькулятор бетона, стали, кирпича. Окончательный дизайн и деталировка будут показаны в конце этого отчета с приложенным файлом проекта БЕЗОПАСНОГО программного обеспечения. Калькулятор конструкции W-образной стальной колонны: находит самую легкую приемлемую W-образную стальную колонну для заданной осевой нагрузки и эффективной длины. Ниже приведены расчетные модели, используемые для проверки сопротивления … Калькулятор для оценки стальных конструкций холодного формования в соответствии с AS4600 Калькулятор для оценки стальных конструкций в соответствии с AS4100 Расчет плоских ферм Холодногнутые стальные навесы Австралия Пределы высоты пролета С-образных сечений Композитная колонна Бетонная балка Дизайн (CSA A23. В конце, после расчета всей нагрузки на колонну, не забудьте добавить коэффициент запаса. Колонна, выдерживающая осевую нагрузку и одноосный изгиб • Расчетные диаграммы составлены на основе предела текучести 460 Н/мм2 для арматурной стали. PTC Mathcad Express — это бесплатная и облегченная версия Mathcad Prime. Модуль упругости алюминия составляет 69 ГПа (69·10 9 Па), а коэффициент для колонны, закрепленной на обоих концах, равен 4. Пример – колонна, закрепленная на обоих концах. Расчеты балки и фермы в Excel ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: «Эта электронная таблица предназначена только для иллюстративных учебных целей и не предназначена для использования в каком-либо конкретном проекте.Основы формул графика гибки стержней, как рассчитать нагрузку на балку колонны, рассчитать количество стали в балке, разработать макет Excel для расчета веса стали в … основной задачей этого мероприятия является создание электронной таблицы Microsoft Excel, которая будет включать подробную конфигурацию стальной балки.
