Кабельные лотки: виды, размеры, фото

Лотки для кабеля относятся к электромонтажным изделиям, использующимся при прокладке кабельных трасс и монтаже электропроводки. Они служат опорой и защищают проводники от механических повреждений. На сегодняшний день существует несколько вариантов изготовления данных изделий, поэтому далее мы решили рассмотреть основные виды и размеры кабельных лотков, применяемых в электромонтаже.

• Виды лотков для кабеля
• Основные размеры

Виды лотков для кабеля

Лотки, в которые укладывается кабель, различаются конструкциями, а также материалами, из которых они изготовлены. Различия имеются и в особенностях применения. Конструкция может быть изготовлена из следующих материалов:

• металл;
• пластик;
• бетон (железобетон).

Металлический кабельный лоток обычно изготавливается штамповкой из тонколистовой низкоуглеродистой стали. В зависимости от условий эксплуатации могут использоваться следующие виды антикоррозионной обработки:

• Оцинковка холодная (по методу Сендзимира). При этом способе рулонная сталь без остановки прокатывается через цинковую ванну. После этого, кабельный лоток формуется уже из оцинкованного листа. Преимущество метода – скорость. Недостаток – тонкий защитный слой цинка. Обычно так изготавливают короба, предназначенные для внутренней установки.
• Оцинковка горячая заключается в том, что в расплавленный цинк опускается уже готовое изделие. В этом случае, защита от коррозии более надежна. Такие лотки можно использовать для наружного монтажа.
• Окраска специальными эмалями, содержащими антикоррозионные присадки. Может использоваться как дополнительная мера защиты уже оцинкованных изделий.

Для эксплуатации в особо тяжелых условиях, кабельный лоток изготавливается из листовой нержавеющей стали. В лотки из этого материала, обладающего высокими гигиеническими качествами, укладывается кабель на предприятиях пищевой промышленности. Существенно облегчить конструкцию кабельной системы, сохранив при этом достаточную механическую прочность, позволяет применение лотков из проволоки, один из которых изображен на фото ниже:

Кабельный лоток из пластика. Невысокие прочностные показатели этого материала ограничивают их применение. Такие виды лотков используются, когда нужно проложить силовой либо телекоммуникационный провод или кабель сравнительно небольшого сечения внутри жилых и производственных зданий. Лотки этого типа имеют сравнительно небольшие размеры.

Применение пластиковых коробов и каналов обусловлено рядом преимуществ:

• кабельный лоток из ПВХ сравнительно недорог;
• конструкции из этого материала имеют небольшой вес;
• кабельный канал из ПВХ легко деформируется, благодаря чему трасса проводки легко корректируется в процессе монтажа;
• изделия из ПВХ хорошо вписываются в интерьер жилых и производственных помещений.

Пластиковые кабель-каналы имеют и недостатки:

• быстрый износ в процессе эксплуатации, ломкость конструкций, сказывающаяся при необходимости заменить или отремонтировать кабель;
• склонность к деформированию при нагревании кабелей;
• используются, чтобы смонтировать кабель внутри помещений, для наружного монтажа не применяются.

Также следует отметить, что кабельный лоток из металла или пластика может иметь различное исполнение и размеры. Приведенный ниже список показывает, какие бывают виды конструкций изделий:

• открытый лоток;
• закрытого типа, оснащенный крышкой;
• перфорированный;
• неперфорированный.

Модели открытого вида и перфорированные хороши тем, что создают благоприятные условия для охлаждения токоведущих проводников, которые в них проложены. Неперфорированные лотки с герметично закрывающейся крышкой используются в тех случаях, когда кабель необходимо защитить от воздействия агрессивных компонентов атмосферы или влаги. Крышки таких изделий имеют специальное замковое устройство, обеспечивающее герметичность конструкции.

Ну и последний вариант, о котором хотелось бы рассказать — кабельный лоток из бетона. Основная сфера применения железобетонных лотков – это прокладка кабельных трасс под землей или по поверхности грунта. Это обусловлено высокой прочностью, которой обладают эти типы изделий, и их способностью длительно противостоять вредному воздействию грунтовой влаги, защищая кабель.

Основные размеры

Типоразмеры лотков обычно определяются двумя цифрами, обозначающими ширину и высоту изделия в миллиметрах. Например, обозначение 50х50 относится к лотку, ширина и высота которого составляют 50 миллиметров. Эти размеры являются основными. Кроме них указывается длина лотковой секции и толщина стенки. Некоторые размеры кабельных лотков мы предоставили в таблицах, для ознакомления.

Железобетонные конструкции:

Пластиковые:

Металлические:

Вот мы и рассмотрели основные размеры и виды кабельных лотков. Как вы видите, существует большое количество вариантов исполнения и типоразмеров изделий, благодаря чему можно подобрать оптимальный вариант для собственных условий применения!

Будет полезно прочитать:

• Виды и размеры металлорукава для электропроводки
• Правила прокладки кабеля в лотках
• Способы крепления кабель-канала к стене

Железобетонные лотки: виды и характеристики

Содержание

• 1 Водоотводные шлюзы
  • 1. 1 Разновидности
  • 1.2 Преимущественные качества и характеристики
• 2 Кабельные лотки
  • 2.1 Характеристики
  • 2.2 Достоинства кабельных лотков
  • 2.3 Область применения
• 3 Шлюзы для теплотрасс
  • 3.1 Разновидности
  • 3.2 Положительные характеристики желобов для теплотрасс
  • 3.3 Изготовление и использование
  • 3.4 В каких случаях используются?
• 4 Дренажные лотки
  • 4.1 Разновидности
  • 4.2 Плюсы дренажных желобов

Чтобы защитить проложенные коммуникации от механических повреждений, коррозии, их помещают в специальные железобетонные лотки. В зависимости от предназначения существует несколько разновидностей железобетонных лотков:

• водоотводные;
• кабельные;
• для теплотрасс;
• дренажные.

Водоотводные шлюзы

Их применяют при прокладывании канализации, дренажных, коллекторных линий, для установки разных сегментов гидротехнических конструкций. Лотки железобетонные освобождают дороги от воды во время дождливой погоды.

Вернуться к оглавлениюВернуться к оглавлениюВернуться к оглавлению

Разновидности

Такого рода железобетонная конструкция может быть разных форм и размеров. По формам железобетонные лотки встречаются:

• п-образные;
• трапециевидные;
• параболические.

Размеры изделий зависят от марки производителя. К примеру, фирма ЭРБА производит продукцию таких размеров: 0,72–6/0,4–1,84/0,38–1,32 – длина/ширина/высота, измеряющиеся в метрах. Кроме того, водоотводный лоток встречается монолитный либо сборный. По предназначению шлюзы из железобетона разделяют на:

• Прикромочные. Защищают дороги от вымывания водосточными водами. Монтируются на границе дороги и тротуара.
• Телескопические. Используются зачастую в гористой местности. Формой походят на усеченный конус, благодаря чему сборный процесс изделия проходит бес сложностей.
• Линейные. Имеют самый разнообразный сортамент, зачастую выпускаются в п-образном виде.

По технологии производства железобетонные желобы встречаются:

• Изготовленные посредством вибролитья – подразумевает под собой «утряску» залитого в форму раствора на вибростоле. При этом смесь ложится неровно – больше с внешнего края. Стоимость таких лотков маленькая, а вот качество довольно сомнительное. Данный метод считается очень старым и нецелесообразным.
• Вибропресованные. Этот способ более современный и надежный. При нем используют высококачественный раствор, который помимо вибрирования прессуется под высоким давлением. В таких лотках качество безупречное.

Вернуться к оглавлению

Преимущественные качества и характеристики

1. Никакой материал подобного предназначения по крепости, долговечности не способен конкурировать с железобетонными лотками.
2. Практика показывает, что железобетонный желоб способен исправно прослужить 70 лет, за счет чего сей материал считается довольно экономичным.
3. Крепость железобетонного лотка заслуживает всяких похвал, ведь он способен выдержать нагрузки колоссальной величины. Поэтому для прокладывания различных коммуникационных систем в районе дорожных участков, где постоянно присутствуют автомобильные потоки, следует использовать именно железобетонные желобы.
4. Данные конструкции могут выстоять при значительных перепадах температур. Максимальные показатели термометра для желобов – 350 градусов, минимальные – -40.
5. Благодаря своей массивности, тяжеловесности лотки после установки трудно сдвинуть с места. Поэтому им не страшны наводнения, сильные ливни, выход подземных вод.
6. Железобетонная смесь устойчива к коррозиям, что имеет огромное значение для желобов водоотводящего характера.
7. Данный материал является экологически чистым и безопасным.

Железобетонным лоткам присущи некоторые недостатки:

1. Подобные конструкции много весят, из-за чего усложняется и требует некоторых затрат их доставка к месту назначения.
2. Чтобы установить водоотводную линию из железобетона, потребуется помощь профессионалов. Простому человеку без опыта в одиночку этого достичь не удастся.
3. Большой вес железобетонных желобов нуждается в основательном креплении. Поэтому для подобных сооружений возводится фундамент.
4. Эстетически шлюзы из железобетонной смеси не особо привлекательные. Устранить сей недостаток можно посредством декоративных решетчатых крышек.

Вернуться к оглавлению

Кабельные лотки

Предназначение подобного типа лотков обуславливается поддержкой, а также защитой подземных и наземных электрокоммуникаций от разных негативных воздействий, способных повредить систему. Внутри этих желобов размещают кабеля, мощность которых варьируется от 35 до 500 кВ.

Кабельные желобы имеют форму скобы со стенками разной высоты. Высота стенок конструкции влияет на вид используемой кабельной линии. Здесь подразумеваются проходные и непроходные каналы. Для непроходных линий изготавливаются желобы с квадратными просветами. Через них осуществляется осмотр кабелей на наличие повреждений. Кроме того, выпускаются специальные защитные лотки под открытую электролинию.

Вернуться к оглавлению

Характеристики

• Для производства кабельных лотков используется бетонная смесь марки В15, В20, В25, которая обеспечивает изделию повышенную прочность.
• В качестве арматурного остова используется сварная клетка из стальных прутьев 6-10 мм шириной либо металлической проволоки диаметром 4 мм.
• При изготовке желобов для кабелей желательно добиться однородности применяемого раствора. Готовая продукция должна быть без воздушных пробок.

Вернуться к оглавлению

Достоинства кабельных лотков

К положительным характеристикам изделий подобного типа относят:

• хорошее вентилирование кабельной линии;
• легкий доступ к кабелям;
• повышенный срок службы, уровень крепости, устойчивости к различным негативным факторам;
• широкий сортамент продукции, разрешающий выбрать то изделие, которое больше всего подходит;
• возможность протягивать незащищенные провода, кабеля;
• широкая ценовая политика, позволяющая приобретать нужную продукцию покупателям с разными доходами.

Вернуться к оглавлению

Область применения

Кабельные желобы монтируются в следующих местах:

• сухие грунты;
• зыбкая, сыпучая почва;
• земли с верховодкой;
• сейсмически активные районы;
• промышленные сооружения;
• производственные цеха.

Вернуться к оглавлению

Шлюзы для теплотрасс

Их предназначение – защищать трубопровод с горячей водой от воздействия грунтовых и талых потоков, осадков, химических веществ, впитываемых грунтом. У данного типа лотков самый высокий показатель крепости и стойкости к разрушительным силам окружающей среды.

Разновидности

Данный тип лотков разделяют на подвиды в зависимости от методики монтажа. Среди них выделяют:

• желобные линии, накрытые сверху крышками;
• каналы, в которых лотки как бы перевернуты вверх ногами – за основу идут крышки, на которых стоят лотки;
• системы из желобов, лежащих друг на друге, скрепленных швеллерами. Для подобных трасс шлюзы изготавливают таких размеров, чтобы туда смог войти и легко передвигаться рослый человек.

Вернуться к оглавлению

Положительные характеристики желобов для теплотрасс

К таким качествам данных изделий относят:

• легкий, беспроблемный монтаж, позволяющий значительно укоротить продолжительность выполняемых работ по прокладыванию труб;
• крепость, а также долговечность, гарантирующие надежную оборону теплотрассы от разрушающих природных явлений на долгие годы;
• простота сооружения, предоставляющая возможность без труда, за очень короткое время добраться до места деформации теплотрассы;
• многогранность, позволяющая применять такие шлюзы под любые коммуникации;
• щадящая ценовая политика, дающая возможность сэкономить как на покупке изделия, так и на его установке.

Вернуться к оглавлению

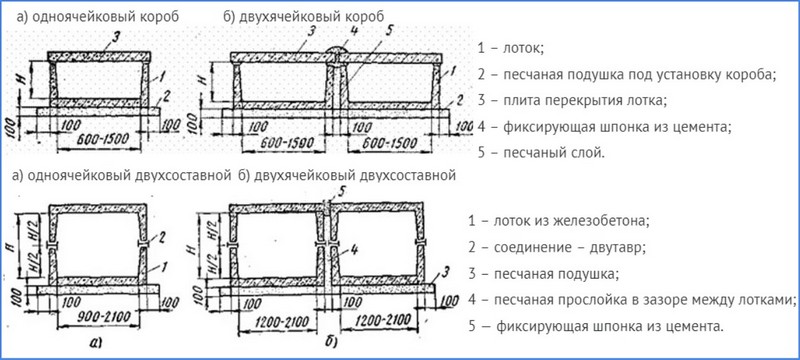

Изготовление и использование

Лотки для теплотрасс подходят как для обычной почвы, так и для «сложных» местностей с высоким уровнем подземных потоков, просадочными землями, сейсмической активностью около 9 баллов.

Обычно сверху тепломагистральных лотков кладутся крышки. Эти крышки отлично герметизируют теплотрассу, обороняют от грунтового давления, а также других явлений окружающей среды с негативным воздействием. Производятся желобы посредством вибролитья из тяжелых смесей. Чтобы придать изделию большей прочности, внутрь закладывается стальная арматурная основа.

Если установленная конструкция будет постоянно находиться под воздействием агрессивной среды, фасад изделия следует предварительно покрыть специальным защитным раствором.

Перед установкой лотка внутрь рва накладывается песок. Такая подушка обеспечит прочную связь железобетонной конструкции с землей. Места соединения желобов и крышек, а также просветы, используемые при перевозке и установке, уплотняются резиновыми заглушками, затем закладываются бетоном, дабы добиться монолитности конструкции.

Вернуться к оглавлению

В каких случаях используются?

Шлюзы для тепломагистрали применяются при:

• прокладывании тепловых систем;
• сооружении сточных канав;
• установке дренажных линий;
• герметичном прокладывании трубопроводов, а также других коммуникационных систем;
• возведении гидротехнических, очистительных сооружений.

Вернуться к оглавлению

Дренажные лотки

Применяются при прокладывании водоотводов и иных коммуникационных систем.

Разновидности

Такого рода конструкции бывают нескольких разновидностей. В зависимости от типа нагрузки:

• дождевые;
• водосточные.

Подобные желобы применяются для отвода дождевых либо талых потоков как в жилом секторе, так и в промышленных зонах, дабы оградить постройки от затопления, сохранить целостность фундамента. Во время прокладывания железной дороги применяются такие виды дренажных лотков:

1. междупутные;
2. междушпальные.

Подобные изделия отличаются от других наличием специальных дырочек по бокам желобов. Именно через них вода попадает внутрь лотка, благополучно отводясь от железнодорожных путей.

Вернуться к оглавлению

Плюсы дренажных желобов

К положительным качествам данных конструкций относят:

• долговечность: конструкции могут прослужить более 50 лет;
• стойкость к повышенным нагрузкам, разрушениям;
• выдержка сильных скачков температуры;
• экологичность;
• выносливость в плане коррозийных процессов.

Лотки кабельные: виды, размеры, фото

Лотки кабельные — электротехнические изделия, используемые для прокладки кабельных трасс и электропроводки. Они служат опорой и защищают проводники от механических повреждений. На сегодняшний день существует несколько вариантов изготовления этих изделий, поэтому мы решили дополнительно рассмотреть основные виды и размеры кабельных лотков, применяемых в электромонтаже.

• Типы кабельных лотков
• Основные размеры

Типы кабельных лотков

Лотки, в которые укладывается кабель, различаются по конструкции и материалам, из которых они изготовлены.

• металл;
• пластик;
Бетон
• (железобетон).

Лоток кабельный металлический обычно изготавливают штамповкой из тонколистовой малоуглеродистой стали. В зависимости от условий эксплуатации могут применяться следующие виды антикоррозионной обработки:

• Гальванизация холодная (по методу Сендзимира). В этом методе рулонная сталь непрерывно прокатывается через цинковую ванну. После этого из оцинкованного листа формируется кабельный лоток. Преимуществом метода является скорость. Недостатком является тонкий защитный слой цинка. Обычно так изготавливают коробки, предназначенные для внутренней установки.
• Горячее цинкование заключается в том, что готовое изделие опускают в расплавленный цинк. В этом случае защита от коррозии более надежна. Такие лотки можно использовать для наружной установки.
• Окраска специальными эмалями с антикоррозионными добавками. Может использоваться как дополнительная мера защиты оцинкованных изделий.

Для эксплуатации в особо тяжелых условиях лоток изготовлен из листовой нержавеющей стали. В лотках из этого материала, обладающего высокими гигиеническими качествами, прокладывают кабель на предприятиях пищевой промышленности. Конструкция кабельной системы может быть значительно облегчена при сохранении достаточной механической прочности, позволяет использовать проволочные лотки, один из которых показан на фото ниже:

Кабельный лоток из пластика. Низкие прочностные характеристики этого материала ограничивают их применение. Эти виды лотков применяются, когда необходимо проложить силовой или телекоммуникационный провод или кабель сравнительно небольшого сечения внутри жилых и производственных зданий. Лотки этого типа относительно небольшие.

Использование пластиковых коробов и швеллеров обусловлено рядом преимуществ:

• Кабельный лоток ПВХ относительно недорог;
• конструкции из этого материала легкие
Кабель-канал ПВХ
• легко деформируется, поэтому траектория проводки легко регулируется при монтаже;
Изделия из ПВХ
• хорошо вписываются в интерьер жилых и производственных помещений.

Пластиковые кабель-каналы имеют недостатки:

• быстрый износ в процессе эксплуатации, хрупкость конструкций, влияющие на необходимость замены или ремонта кабеля;
• склонность к деформации при нагреве кабелей;
• Применяются для монтажа кабеля внутри помещений, но не для наружной прокладки.

Также следует отметить, что кабельный лоток из металла или пластика может иметь различную конструкцию и размеры. В приведенном ниже списке показано, какие типы конструкций изделий бывают:

• открытый лоток
• закрытого типа, снабженные крышкой;
• перфорированный;
• без перфорации.

Модели открытого типа и перфорированные хороши тем, что создают благоприятные условия для охлаждения проложенных в них токопроводов. Неперфорированные лотки с герметично закрывающейся крышкой применяются, когда кабель необходимо защитить от агрессивных атмосферных компонентов или влаги. Крышки таких изделий имеют специальное запорное устройство, обеспечивающее герметичность конструкции.

Ну и последний вариант, о котором хотелось бы рассказать, это кабельный лоток из бетона. Основная область применения железобетонных лотков – прокладка кабельных трасс под землей или на поверхности грунта. Это связано с высокой прочностью, которой обладают данные виды изделий, и их способностью длительное время выдерживать вредное воздействие грунтовой влаги, защищая кабель. Бетонные лотки обычно больше, чем изделия из других материалов. При проектировании подстанций ОРУ бетонный кабельный лоток в настоящее время практически не имеет альтернативы. Вся кабельная разводка в таких электроустановках прокладывается в коробах из бетона и накрывается кожухами из бетонных, стальных или асбестоцементных плит.

Основные размеры

Размеры лотков обычно определяются двумя цифрами, обозначающими ширину и высоту изделия в миллиметрах. Например, обозначение 50х50 относится к лотку, ширина и высота которого составляют 50 миллиметров. Эти размеры являются основными. Кроме них указывают длину сечения лотка и толщину стенки. Некоторые размеры кабельных лотков приведены в таблицах для справки.

Железобетонные конструкции:

Пластик:

Металл:

Итак, мы рассмотрели основные размеры и виды кабельных лотков. Как видите, существует большое количество вариантов продуктов и размеров продуктов, поэтому вы можете выбрать лучший вариант для своего собственного применения!

Будет полезно прочитать:

• Типы и размеры металлорукава для электропроводки
• Правила прокладки кабеля в лотках
• Способы крепления кабель-канала к стене

Опубликовано: 03.07.2017 Обновлено: 02.05.2019 Пока без коментариев

кабельных лотков: классификация NEMA | Unistrut Service Co.

В этой статье Tech Talk мы обсудим классификацию NEMA для кабельных лотков Cope. Классификация NEMA для кабельных лотков была создана для упрощения и стандартизации спецификаций кабельных лотков.

Эта классификация основана на рабочей нагрузке (общий вес тросов) и пролете опоры (расстоянии между опорами).

Нагрузка на кабель/рабочая нагрузка — Нагрузка на кабель или рабочая нагрузка представляет собой общий вес кабелей, укладываемых в лоток. Классы NEMA основаны на кабельных нагрузках 50#, 75# и 100# на погонный фут. Это общий вес кабелей в лотке. Для выбора подходящего лотка этот вес следует округлить до следующего большего значения рабочей (допустимой) нагрузки NEMA.

Пролеты опор — Пролет опор – это расстояние между опорами. Стандартные опорные пролеты NEMA основаны на 8 футах, 12 футах, 16 футах и ​​20 футах.

Классы NEMA — В следующей таблице приведены классы NEMA в зависимости от кабеля/рабочей нагрузки и расстояния между опорами, описанных ранее.

В случаях, когда нагрузки на кабели невозможно определить до спецификации или покупки, может потребоваться оценка веса кабеля. В следующей таблице указан максимальный вес изолированных медных проводников, которые могут находиться в линейной опоре лотка с указанными значениями ширины и глубины нагрузки. Национальный электротехнический кодекс (NEC) сильно ограничивает площадь прокладки кабелей, и фактические нагрузки будут меньше. Например, вес многожильного кабеля управления и/или сигнального кабеля близок к указанным в таблице; однако статья 318-8 (3) (b) ограничивает заполнение до 50% поперечного сечения лотка, при этом максимальная глубина, используемая для расчета, составляет 6 дюймов. Поперечное сечение глубиной 6 дюймов и шириной 36 дюймов разрешается загружать только до 130 фунтов на погонный фут, используя приведенную ниже таблицу.По мере увеличения размеров кабелей и увеличения промежутков между кабелями общий вес уменьшается.Общий вес кабелей редко превышает категории NEMA.

Другие факторы нагрузки — Важно отметить, что при определении требований к нагрузке существуют другие факторы нагрузки, которые, возможно, необходимо учитывать помимо фактических нагрузок кабеля.
