Лотки железобетонные (ЖБ), крышки железобетонные (ЖБ), лотки дренажные, лотки водоотводящие

Лотки железобетонные

Эксплуатация современных зданий невозможна без использования электроэнергии, отопления, водопровода, канализации, связи и других коммуникаций. Наверное, каждый знает, что функционирование всех перечисленных систем осуществляется благодаря их подключению к соответствующим инженерным сетям (общегородским или локальным). Однако далеко не все учитывают тот факт, что в этих случаях необходимо также применять специальные изделия, призванные обеспечивать защиту сетей от воздействия внешних факторов. Для выполнения подобной задачи многие строительные компании и рядовые потребители часто обустраивают коммуникации при помощи железобетонных лотков.

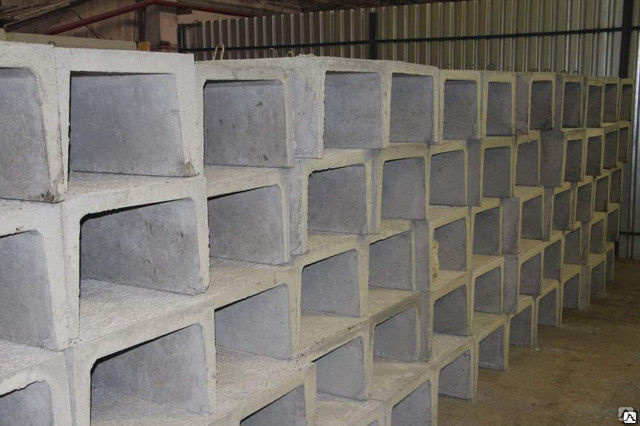

Характеристика лотков железобетонных

В целом, лотки железобетонные представляют собой специализированные изделия, имеющие П-образную форму. Цельная конструкция сочетает в себе тяжелые марки бетона, а также стальную арматуру. Чаще всего подобные лотки применяются в процессе монтажа подземных трубопроводов. Их главной задачей является защита проложенных коммуникаций от механических повреждений, воздействия подземных вод, а также от грунтового давления.

Сфера применения таких приспособлений невероятно широкая; она зависит от вида изделия. Как правило, выделяют следующие типы лотков: водопропускные, водоотводные, кабельные (для телефонов и электричества), дренажные, канализационные, лотки для теплотрасс. В последнем случае продукция должна обладать высокими показателями морозостойкости, прочности и, конечно же, водонепроницаемости.

Отдельного внимания заслуживают водоотводные и дренажные аналоги, т.к. они используются чаще всех.

• Лотки железобетонные дренажные – используются для сбора и последующего отвода ливневых, а также талых вод. Перед их монтажом тщательно изучается местность, и проводятся точные расчеты, ведь вода сама должна стекать по ним, а для этого лотки надо располагать под наклоном. Иногда подобные аналоги лотков устанавливают на участках загородных коттеджей, но в большинстве случаев их монтируют на АЗС, автостоянках, парковках, на территории заводов, складов, ферм, в аэропортах.
• Лотки железобетонные водоотводящие – по своей главной задаче (защита от большого количества воды) очень похожи нa дренажные аналоги. Их главное отличие состоит в том, что данные лотки призваны не собирать воду, находящуюся на участке, а вовсе не давать этой воде проникать на конкретную территорию. Подобные изделия монтируют вокруг участка, расположенного в низине. Дело в том, что при таком расположении любая территория играет роль резервуара, в который будет скапливаться вся вода со склонов. В целях предотвращения этих проблем и применяют водоотводящие лотки. Зачастую их приобретают владельцы загородных домов, но иногда они монтируются по периметру промышленных и хозяйственных комплексов, которым не повезло с расположением.

Если вернуться к теме дренажных лотков, то они редко эксплуатируются без использования дополнительных приспособлений, к которым относятся крышки железобетонные.

Крышки для лотков ЖБИ

В большинстве случаев крышки для лотков ЖБИ применяются в железнодорожной сфере. Ними обустраиваются специальные системы водоотвода. Всего выделяют два типа данной продукции.

• Крышки для дренажных межшпальных лотков – применяются для пропускания водного потока вдоль и поперек ж/д полотна в районе стрелок либо стационарных платформ. Кроме того, их частенько используются в пониженных участках колеи.
• Крышки для межпутевых лотков – отводят воду вдоль ж/д путей при ее чрезмерном изобилии, когда обычные кюветы не справляются.

Помимо этого, некоторые крышки для лотков железобетонные используют в теплотрассах. Там они играют роль своеобразных термоизоляторов. Во всех случаях марка бетона и класс стали крышки должны соответствовать марке бетона и классу стали лотка.

Цены на лотки дренажные междушпальные (водоотводные)

НАИМЕНОВАНИЕ	ПАРАМЕТРЫ
	Цена	ВЕС, кг	ОБЪЕМ м. куб	Длина, мм	Ширина, мм	Высота, мм
Лотки дренажные междушпальные (водоотводные)
Лоток МШЛ-0,35	2 350,00р.	375	—	1500	390	450
Лоток МШЛ-0,5	2 800,00р.	450	—	1500	390	600
Лоток МШЛ-0,7	3 400,00р.	600	—	1500	390	800
Крышка лотка МШЛ	450,00р.	40	—	750	400	65

Цены на лотки дренажные междупутные (водоотводные)

НАИМЕНОВАНИЕ	ПАРАМЕТРЫ						Норма загрузки в шаланду 20т.
	Цена	ВЕС, кг	ОБЪЕМ м.куб	Длина, мм	Ширина, мм	Высота, мм
Лотки дренажные междупутные (водоотводные)
Лоток МПЛ-0,5	2 950,00р.	600	—	1500	700	600	33
Лоток МПЛ-0,75	3 200,00р.	800	—	1500	700	850	25
Лоток МПЛ-1,0	3 700,00р.	900	—	1500	700	1100	18
Лоток МПЛ-1,25	4 150,00р.	1000	—	1500	700	1350	16
Лоток МПЛ-1,5	5 300,00р.	1100	—	1500	700	1600	12
Крышка лотка МПЛ	430,00р.	70	—	750	700	50	200
Крышка лотка МПЛ усиленная	450,00р.	75	—	750	700	65	200

Цены на лотки покрытия и плиты для кабельных трасс и теплотрасс серия 3.006.1-8

НАИМЕНОВАНИЕ	ПАРАМЕТРЫ						Норма загрузки в шаланду 20т.
	Цена	ВЕС, кг	ОБЪЕМ м.куб	Длина, мм	Ширина, мм	Высота, мм
Лотки покрытия и плиты для кабельных трасс и теплотрасс серия 3.006.1-8
Лоток ЛК 300.90.45-8	5 200,00р.	900	0,36	3000	900	450	22
Плита ПТ 300. 90.10-15	4 500,00р.	650	0,26	3000	900	100	30
Лоток ЛК 75.90.45-8	1 400,00р.	225	0,09	750	900	450	88
Плита ПТ 75.90.10-15	1 150,00р.	160	0,065	750	900	100	120
Лоток ЛК 300.60.45-8	4 700,00р.	670	0,27	3000	600	450	30
Плита ПТ 300.60.10-15	3 300,00р.	450	0,18	3000	600	100	44
Лоток ЛК 75.60.45-8	1 200,00р.	175	0,07	750	600	450	120
Плита ПТ 75. 60.10-15	830,00р.	110	0,045	750	600	100	180
Лоток ЛК 300.45.45-8	4 400,00р.	600	0,24	3000	450	450	33
Плита ПТ 300.45.10-15	2 450,00р.	340	0,0135	3000	450	100	60
Лоток ЛК 75.45.45-8	1 150,00р.	150	0,06	750	450	450	130
Плита ПТ 75.45.10-15	650,00р.	85	0,034	750	450	100	240

Цены на лотки электротехнические УБК

НАИМЕНОВАНИЕ	ПАРАМЕТРЫ
	Цена	ВЕС, кг	ОБЪЕМ м. куб	Длина, мм	Ширина, мм	Высота, мм
Лотки электротехнический УБК
Лоток УБК-1А	1 750,00р.	275	0,11	1990	1000	160
Лоток УбК-2А	1 400,00р.	175	0,07	1990	500	160
Плита УБК-5А	500,00р.	0,072	0,029	995	495	60
БРУСОК БК-11А	230,00р.	0,02	0,008	500	100	150
БРУСОК БК-12А	290,00р.	0,04	0,015	1000	100	150

Железобетонные лотки: водоотводные, теплотрассные, кабельные, водопропускные

Автор Георгий Русиев На чтение 4 мин Просмотров 236 Опубликовано 23. 02.2015

Обустройство систем дренажа, гидротехнических, очистных сооружений, теплотрасс и других аналогичных инженерных конструкций требует надежных материалов. Основной элемент – долговечные и высокопрочные железобетонные лотки. Именно их применение обеспечивает коммуникациям устойчивость к различным негативным факторам.

Оглавление:

1. Особенности модификаций и маркировка
2. Виды лотков ЖБИ
3. Рекомендации по монтажу и стоимость

Технические характеристики

Железобетонные конструкции универсальны. Они предназначены для благоустройства территорий вокруг зданий, садово-парковых и прогулочных зон, защиты кабелей и трубопроводов от механических повреждений, водоотведения, дренажа (в том числе железнодорожного) и так далее. Лотки выпускаются из бетона плотностью минимум 2 400 кг/м³ – марка М250 и выше. Заводские изделия проходят процедуру вибропрессования либо вибролитья, что позволяет сделать их высокопрочными, устойчивыми к механическим и химическим воздействиям, а также инертными к перепадам температур. Стальные комплектующие должны соответствовать классу AI-AIII сечением не ниже 6 мм.

Эксплуатационные характеристики готовых железобетонных элементов должны соответствовать ГОСТам 13015.0-83, 26633-91, 10922-90, 13015.1-81, 21509-76. Маркировка лотков регламентируется государственными стандартами. Так, лотки, устанавливаемые на опорах и плитах, обозначаются буквенным сочетанием ЛР, а укладываемые в грунт – ЛРГ. Цифры в наименовании означают высоту боковой стенки в дециметрах.

Выпускаются в 3 конфигурациях:

1. Трапециевидные водоотводные железобетонные лотки, иначе называемые телескопическими. Активно применяются при строительстве дорог и мостов, обустройстве ливневой канализации и дренажа. При монтаже лотки вставляются один в другой от точки водоотвода вниз по склону, выдерживают значительный напор и давление воды.

2. Квадратные либо прямоугольные лотки теплотрасс. Предназначены для прокладки под землей каналов, которые используются как основа под трубопроводы разного назначения (теплотрассы, электрические, телефонные, оптоволоконные кабели). Укладываются рядом, зазоры заполняются бетонной смесью марки М-50 и выше. Наружная гидроизоляция проводится обмазочными средствами.

3. Полукруглые (параболические) лотки для канализации, водоотведения, дренажа. Комплектуются специальными стальными или чугунными решетками, которые придают эстетичный вид конструкции, обеспечивают безопасность и грубую фильтрацию мусора. Установка производится стандартным способом на бетонную «подушку», швы заполняются раствором.

В каждой группе есть различные модификации лотков:

• Монолитные.
• Сборные.
• Узкие.
• Широкие.
• Доборные и другие.

Некоторые относят к группе лотков круглые ЖБИ, но это ошибочное суждение, поскольку они классифицируются как трубы (длиной более 1 м) либо кольца (менее 1 м). К тому же трубопроводы нередко используются для слива агрессивных жидкостей, поэтому изготавливаются из специальных видов бетона (сульфатостойкие и так далее).

Железобетонные лотки выпускаются в широком диапазоне размеров. Условно их можно подразделить на две категории:

1. Стандартные по ГОСТам. Наиболее востребованы следующие габариты:

Для квадратных и прямоугольных лотков:

• 2,97х0,42х0,36 м;
• 2,97х1,84х0,57 м;
• 2,97х2,78х1,06 м.

Для квадратной и прямоугольной продукции:

• 2,99х0,28х0,28 м;
• 2,99х1,18х0,43 м;
• 2,99х2,08х0,88 м.

Для полукруглых железобетонных лотков:

• 0,72х0,42х0,36 м;
• 0,72х1,16х1,31 м;
• 0,72х2,78х1,06 м.

2. Нестандартные. Изготавливаются под заказ для крупных объектов, однако основные параметры должны соответствовать типовым показателям. Так, защитный слой бетона для арматуры должен быть не менее 3 мм, готовое изделие выдерживает на сжатие от 24 МПа.

Материал лотков сам по себе тяжелый, вес одной штуки – от 100 кг. Это надо учитывать при проектировании, поскольку для транспортировки и монтажа понадобится спецтехника.

Виды лотков из армированного бетона

Конструктивно железобетонные лотки подразделяются на:

1. Водоотводные – в дорожном, дренажном, коммуникационном строительстве. Долговечность и практичность материала по достоинству оценена инженерами, поэтому чугунные, стальные и пластиковые аналоги применяются редко. Водопропускные, ливневые и дренажные лотки не требуют во время монтажа подготовительных работ, траншея под водоводы копается немного ниже глубины установки, в качестве основы насыпается песок или гравий, заливается тонкий слой бетона. Для прочности и фиксации железобетонного лотка он наносится и на боковые скаты.

2. Кабельные, используемые для прокладки надземных и подземных сетей (телефон, интернет, высоковольтное электричество и другие). Идеально защищают силовые линии от контакта с водой, предотвращают разрывы и повреждения.

3. Теплотрассные, обеспечивающие соответствующее утепление и безопасность магистральной подачи горячей воды и отопления. Такие «теплые» каналы часто снабжаются защитными крышками, которые защищают открытую часть труб от механического повреждения, скопления большого количества мусора и грязи.

Поскольку каждая секция весит немало, при установке используется погрузочная техника. Под железобетонные лотки выкапывается траншея заданной проектом глубины. На дне устраивается «подушка» из песка, гравия или мелкофракционного щебня, в некоторых случаях заливается тонкий слой бетона, затем в котлован опускаются лотки, выравниваются по уровню, фиксируются скобами или упорами. Швы и боковые пазы заделываются бетоном, реже применяется грунт, песок или ПГС.

Большинство заводов предлагают купить ЖБИ лотки оптом и в розницу без посредников. Это стандартная практика, так как продукция довольно специфична и узконаправленна. Стоимость зависит от габаритов, в Москве и Московской области водоотводные железобетонные каналы можно приобрести по цене от 2 000 руб/шт.

Системы поддержки кабельных лотков — Cableorganizer.com

Похоже, JavaScript отключен или заблокирован в вашем текущем браузере. Отключенный JavaScript значительно снижает функциональность нашего сайта, поэтому, чтобы вы могли наслаждаться наилучшей работой в Интернете, мы рекомендуем вам снова включить JavaScript или отключить любые надстройки, блокирующие JavaScript, которые вы могли установить ранее. Вы можете узнать, как включить JavaScript в своем браузере, перейдя на http://activatejavascript.org. А пока, если у вас есть какие-либо вопросы или вы просто предпочитаете оформить заказ по телефону, позвоните нам по бесплатному номеру 1-833-3CABLEORG (1-833-322-2536) — мы будем рады помочь.

Кабельный лоток WireRun® Cobia® с оцинкованной сеткой

Кабельные лотки WireRun® Cobia® с порошковым покрытием

Кабельные лестницы Middle Atlantic® серии CL

Системы прокладки кабелей Panduit® FiberRunner®

501 Series Wall Snake Tray®

Snake Canyon® Cable Tray

Double Snake Tray® 201 Series

Snake Tray™ 401 Series Snake Race Cable Tray

Snake Tray® Accessories

Snake Tray® Hardware

Snake Tray® RECSECTIONS

Монтажные кронштейны Snake Tray®

Access Cable Cable Trays® Arlington Cable System

GALVANAINED SEANGER WIRE

ARLINGTON INDUSTRIES GRABBER ™

Системы кабельных лотков для любой среды и типа кабеля

Системы кабельных лотков — идеальное решение для подачи больших объемов электроэнергии. или кабели данных над головой или под полом. Эти системы также известны как корзины, короба или кабельные лестницы. предназначены как для прокладки, так и для поддержки жизненно важной проводки. Системы кабельных лотков варьируются от простых до индивидуализированных, поэтому полезно знать, что приложение требует, прежде чем вы начнете делать покупки. Вот краткое изложение нескольких основные стили подносов и для чего они лучше всего подходят…

Корзинчатые кабельные лотки

Эти подносы получили свое название из-за того, что выглядят как длинные корзины из провод. Лотки-корзины можно монтировать вдоль стен, подвешивать к потолку и даже проходят под фальшполом, который часто встречается в центрах обработки данных и других объектах. Их «открытая» структура позволяет воздуху легко проходить и обеспечивает кабели остаются хорошо вентилируемыми и прохладными, что предотвращает неисправности, связанные с перегревом. Как правило, они сделаны из стали и имеют различную отделку, в том числе порошковую. покрытие и цинкование.

Системы прокладки кабелей из твердого ПВХ

Разработан с учетом чувствительных к изгибу волоконно-оптических кабелей. Лотки из ПВХ имеют сплошное дно и боковые стенки. В отличие от кабельных лотков корзинчатого типа, которые имеют промежутки между каждой проволочной перекладиной, они открыты только сверху, и их гладкая, твердая укладка создает идеально ровную систему поддержки, которая гарантирует тонкие волокна не провисают и не защемляются под острыми углами.

Кабельные лотки из стекловолокна полностью непроводят электричество, поэтому их не нужно заземлены в соответствии с электротехническими нормами. Они легкие, прочные, не мешают сигналам и часто более устойчивы к ультрафиолетовому излучению, коррозии и химических веществ, чем сопоставимые металлические лотки.

Лотки для змей

Тип корзиночного лотка, Snake Trays может изгибаться и изгибаться по-разному. направления, чтобы приспособиться к изгибам и поворотам, которые должны пройти ваши сетевые кабели. установщик может согнуть их вручную без вырезания перекладин или использования каких-либо специальных приспособлений. инструменты, что делает их очень удобными.

Теперь, когда вы познакомились с системами кабельных лотков, вас может заинтересовать некоторое дальнейшее чтение. Проверьте вместимость кабельных лотков и загрузите диаграмму, как убедиться, что ваш кабели остаются совместимыми и соответствуют текущим стандартам, и как бороться с проблемой Цинковые усики.

Кабельный лоток | Проволочная сетка, лоток для лестницы и др. Корзины и аксессуары для управления проволокой

Проволочные корзины и кабельные лотки специального назначения длиной от 1 до 10 футов

Просмотреть как

Системы кабельных лотков являются важнейшим компонентом современной инфраструктуры, обеспечивая безопасный и организованный метод прокладки электрических кабелей и кабелей передачи данных в коммерческих и промышленных зданиях. Эти системы используются в самых разных областях: от офисных зданий и больниц до производственных помещений и складов. Система кабельных лотков состоит из металлических или пластиковых лотков, которые крепятся к стенам или подвешиваются к потолку. Лотки предназначены для надежного удержания кабелей, защиты их от повреждений и снижения риска возгорания. Лотки могут быть сконфигурированы по-разному, в зависимости от потребностей здания и конкретных требований к прокладке кабеля. Одним из ключевых преимуществ систем кабельных лотков является их гибкость. Лотки можно легко переконфигурировать, что позволяет изменить планировку здания или добавить новые кабели. Это делает их идеальными для использования в зданиях, которые подлежат реконструкции или расширению. Еще одним преимуществом систем кабельных лотков является их долговечность. Лотки изготовлены из высококачественных материалов, таких как оцинкованная сталь или ПВХ, устойчивых к коррозии и другим факторам окружающей среды. Это гарантирует, что лотки прослужат долгие годы даже в суровых условиях. Системы кабельных лотков также просты в установке и обслуживании. Лотки, как правило, предварительно собраны, что упрощает и ускоряет их установку. Кроме того, к лоткам можно легко получить доступ для обслуживания, что позволяет заменять или ремонтировать кабели, не нарушая остальную часть здания. В дополнение к своим функциональным преимуществам, системы кабельных лотков также привлекательны с эстетической точки зрения. Лотки доступны в различных цветах и ​​стилях, что позволяет им органично вписываться в дизайн здания. Это делает их привлекательным и функциональным решением для прокладки кабеля в любом типе здания. В целом, системы кабельных лотков являются важным компонентом современной инфраструктуры. Они представляют собой безопасное, долговечное и гибкое решение для прокладки электрических кабелей и кабелей передачи данных в коммерческих и промышленных зданиях. Независимо от того, строите ли вы новый объект или модернизируете существующий, системы кабельных лотков — отличный выбор для управления вашими кабелями. Когда в вашей ситуации требуется нечто большее, чем просто стандартное решение для укладки кабелей, мы знаем, что слияние ваших кабелей с декором комнаты не является главным приоритетом. У вас есть небольшая армия сетевых кабелей, и, как любая хорошая армия, они должны двигаться вместе организованным и скоординированным образом. Здесь пригодятся лотки для кабельных корзин. Их открытая лицевая сторона с решетчатой ​​конструкцией обеспечивает оптимальный поток воздуха для охлаждения жестких сетевых и промышленных кабелей, снижая вероятность проблем с производительностью. Кабельные лотки с проволочной корзиной поставляются в нескольких вариантах, что дает вам свободу выбора цвета, простоты применения и уровня коррозионной стойкости. Такие варианты, как линейка Pro 10, предлагают простую установку и настраиваемость с точки зрения размера, а также удобную схему сетки 2 на 2 для минимизации провисания кабеля, что делает их идеальными для сетей с оптоволоконным кабелем. Линия M.E.2 предлагает стальную проволоку с гальваническим цинковым покрытием для повышенной защиты от коррозии, позволяющую держать ваши провода подвешенными или спрятанными под фальшполом, если вам это нужно, без потери целостности.
