Лотки кабельные что это: Лотки кабельные перфорированные

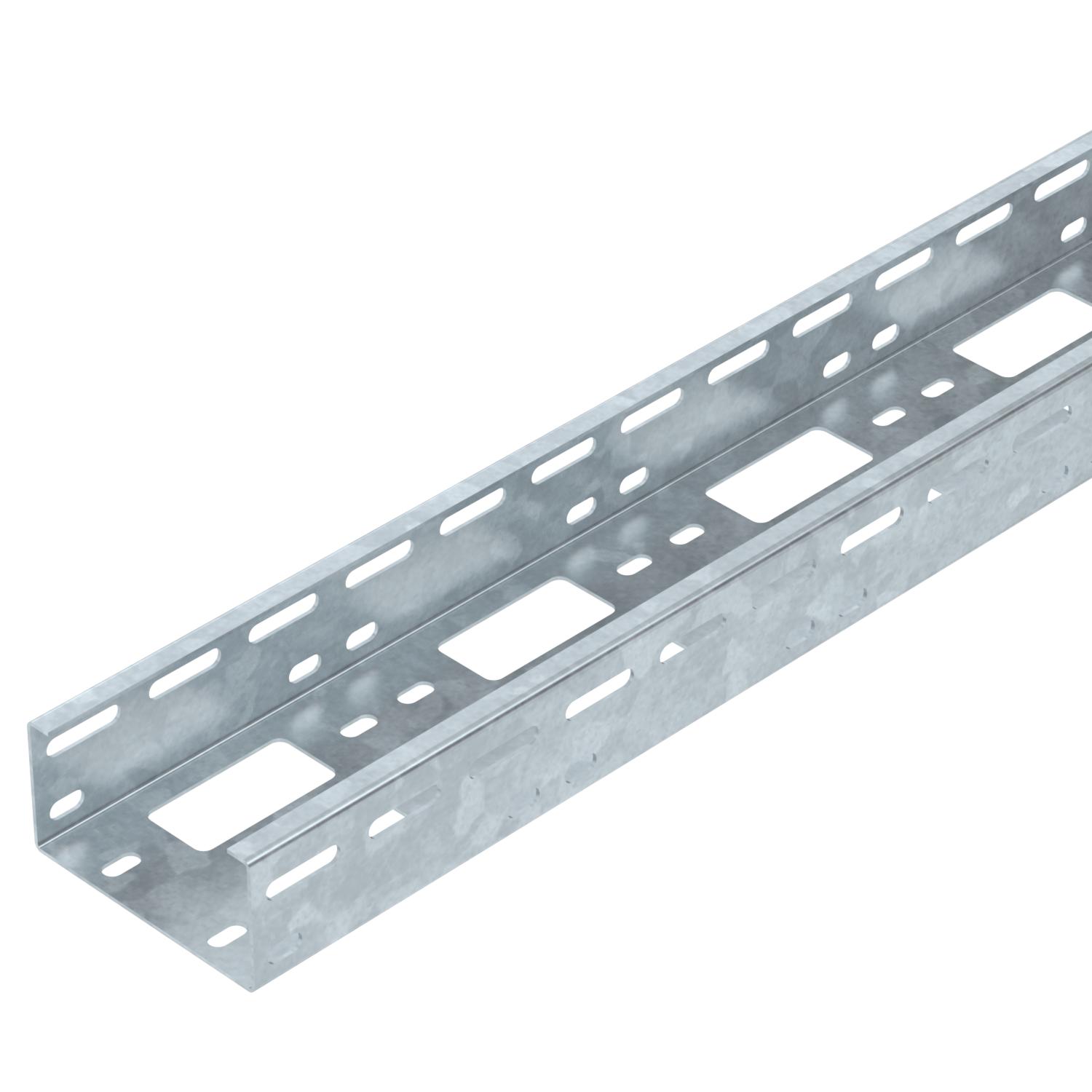

Лотки кабельные перфорированные

Кабельные лотки – это специальные изделия для монтажа и прокладки кабельно-проводниковой продукции. В процессе их изготовления применяются только высококачественные материалы, а именно сталь с цинковым антикоррозийным покрытием. Главным предназначением кабельных лотков является монтаж силовых конструкций с выполнением такой функции, как защита от внешних механических и природных воздействий. Сегодня кабельные металлические лотки используются повсеместно. Существует несколько видов данных изделий, а именно: перфорирофанные, сплошные, проволочные и лестничные. Рассмотрим более подробно первый вид кабельного лотка, поскольку он является наиболее популярным и часто используемым.

Главная функция данного типа изделия заключается как в защите кабельно-проводниковой продукции, так и в ее удержании в течение всего срока использования.

Конструктивно изделие представляет собой металлическую прямоугольную емкость, элементы которой имеют перфорированную основу. Данная емкость именуется «каналом», в следствие чего лоток имеет другие названия: «кабель-канал» или «кабельный короб». Какое бы название не имел лоток, он остается самым популярным, надежным и высококачественным изделием для монтажа электропроводки в различных условиях.

Отличительная особенность конструкции перфорированных лотков – наличие перфорации по бокам в виде отверстий на протяжении всей длины конструкции. Данная черта коренным образом облегчает процесс монтажа кабельно-проводниковых изделий и самого резанного на части короба. Также конструктивной особенностью являются отверстия круглой формы, которые очень сильно улучшают процесс крепления кабелей. Суть перфорации как таковой заключается в предотвращении сильного перегрева (важнее: последующего воспламенения!) кабельной продукции, размещенной в лотке. Наличие оштампованных краев облегчает процесс соединения элементов конструкции.

Использование перфорированного кабель-канала полностью безопасно для человеческого здоровья еще и за счет того, что на поверхности крышек имеется заземление.

Кабельный короб с перфорацией бывает нескольких видов (по материалу изготовления): нержавеющая сталь, сталь горячей оцинковки, оцинкованная сталь.

Самый популярный тип – лоток из оцинкованной стали. Суть оцинковки заключается в том, что металлический элемент нагревается до определенной температуры и опускается в емкость с цинком в расплавленном состоянии. Данный процесс дает равномерное покрытие плотным слоем цинка, защищающего лоток от коррозии и увеличивающего продолжительность службы.

Оцинкованная сталь позволяет использовать лоток как для внутреннего монтажа, так и для внешнего. Перфорация существенным образом облегчает процесс осмотра кабельно-проводниковой продукции.

Методы крепления кабель-каналов должны гарантировать надежность и прочность, ведь данные изделия испытывают колоссальную физическую нагрузку за счет большого числа монтируемых кабелей.

Существует три места установки: пол, потолок и стены.

Настенное крепление — наиболее распространенный метод, осуществляемый при помощи кабельных полок, которые монтируются непосредственно на стену.

Кронштейны и полки отличаются следующими преимуществами: простая установка, высокий показатель несущей способности, надежность, прочность, универсальность.

Потолочный монтаж происходит с использованием стоек, кронштейнов, шпилек, перфорированных лент и др.

Одними из самых часто используемых способов монтажа являются потолочные стойки и перфорированная лента.

Кабельный лоток на потолочные стойки крепится при помощи потолочного кронштейна, который, в свою очередь, монтируется анкерными болтами или забивными анкерами. Такой способ монтажа дает возможность без труда осуществлять демонтаж конструкции. Расстояние между потолочными кронштейнами должно варьироваться в диапазоне от 1 до 1,5 м.

Использование перфоленты — самый дешевый способ, но область применения при этом ограничена из-за недостаточно большой жесткости. Крепится лента при помощи болтов, вворачиваемых в анкеры. Крепеж каналов к перфорированной ленте осуществляется при помощи винтов, гаек и шайб.

Применение специальных шпилек и монтажного профиля существенно облегчает установку, а также снижает стоимость всей конструкции. Минусом является ограниченная несущая способность. При помощи монтажа нескольких профилей появляется возможность создания нескольких каналов, располагающихся параллельно.

Напольный монтаж может происходить несколькими способами: стойки и кронштейны, монтажная стойка и профиль, скоба-кронштейн.

Торговая сеть «Планета Электрика» имеет в своем ассортименте большой выбор различных

.

Все о кабельных лотках — подробная статья

Кабельные лотки – это электротехнические изделия, используемые в работах по электромонтажу для создания каналов для кабельных трасс без штроб. Их называют еще кабеленесущими системами. Они используются для размещения не только кабелей, но и проводов разных типов, систем видеонаблюдения и так далее. Данные изделия находят применение в самых разных сферах жизнедеятельности человека – от промышленности и науки до культуры и образования. Но в большинстве случаев они применяются на объектах промышленного типа, в офисных помещениях, на складах, в больших магазинах. В любом случае кабельные лотки являются незаменимыми деталями любой инфраструктуры.

Кабельные лотки отличаются простотой обслуживания. Они обеспечивают простой доступ к проводке, если нужно произвести замену какого-либо кабеля или выполнить какой-либо другой ремонт.

Об особенностях

Что же представляет собой кабельный лоток? Это короб или профиль, изготовленный из металла, который полый внутри. В комплектации лотка всегда есть основание, на котором фиксируется провода и крышка, выполняющая защитную функцию. Она служит для защиты кабелей от воздействия извне. Ширина такого изделия может колебаться от пяти до шестисот сантиметров. Его длина может составлять двести или триста сантиметров. Соединяются элементы между собой самыми разными методами. Некоторые секции соединяются винтами или особых соединительных элементов. Последние, как правило, продаются в комплекте с системами. Благодаря таким креплениям жесткость готовой трассы значительно повышается.

Кабельные лотки бывают самых разных типов. Они могут быть сплошными, проволочными, перфорированными, лестничными и так далее. Давайте более подробно разберемся с видами и типами этих изделий.

О видах и типах

Итак, кабельные лотки делятся на перфорированные, сплошные и решетчатые. Помимо этих видов в продаже имеются и такие:

1. Катанные. Пользуются очень большой популярностью. Их изготовление самое недорогое и выгодное. Такие системы делают металлического листа, который спрофилирован. Принято считать, что они очень технологичны, но по соотношению длинны к весу такие системы сильно проигрывают проволочным аналогам. Катанные изделия делятся на подвиды. Всего их два. Это перфорированный и сплошной лотки. Оба подвида, конечно, металлические. Первый подвид применяют при монтаже трасс, располагающихся горизонтально, а также для монтажа кабельных шахт. Второй подвид в общественных местах, в шахтах, при создании уличных трасс закрытого типа и таких, которые размещаются горизонтально.

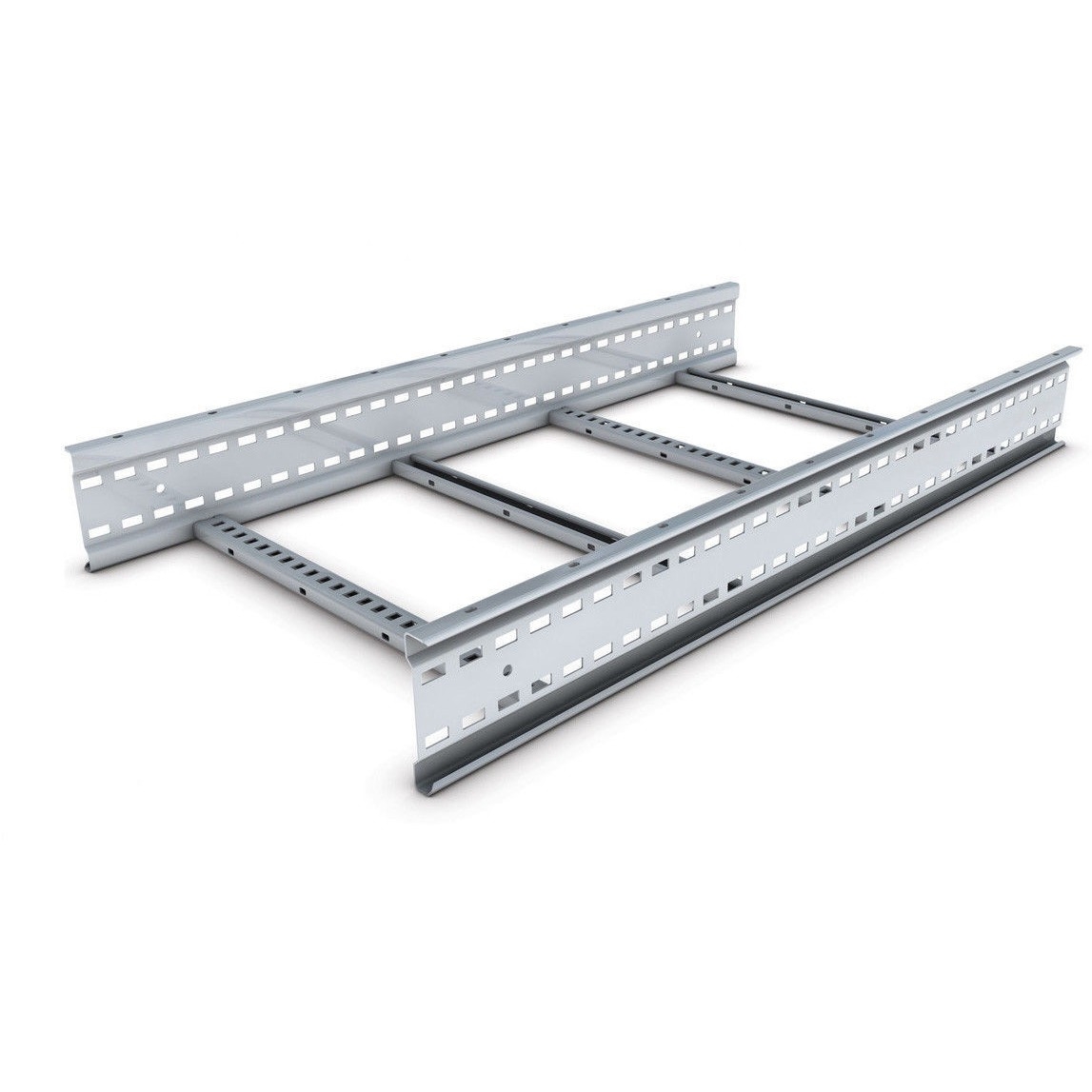

2. Лестничные. Данный вид изделий — это штампованные боковины. Они соединяются друг с другом перемычками. Их тоже используют при монтаже уличных трасс открытого типа, кабельных трасс и шахт, которые будут подвергаться большим нагрузкам.

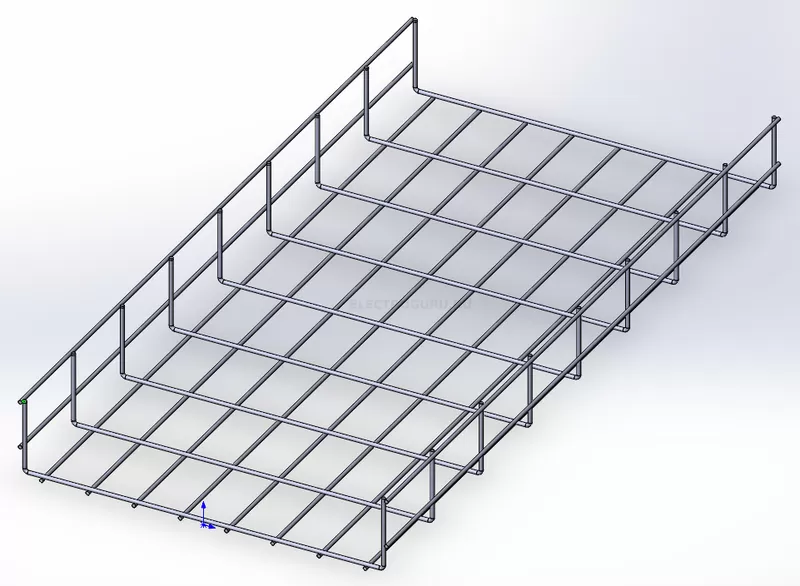

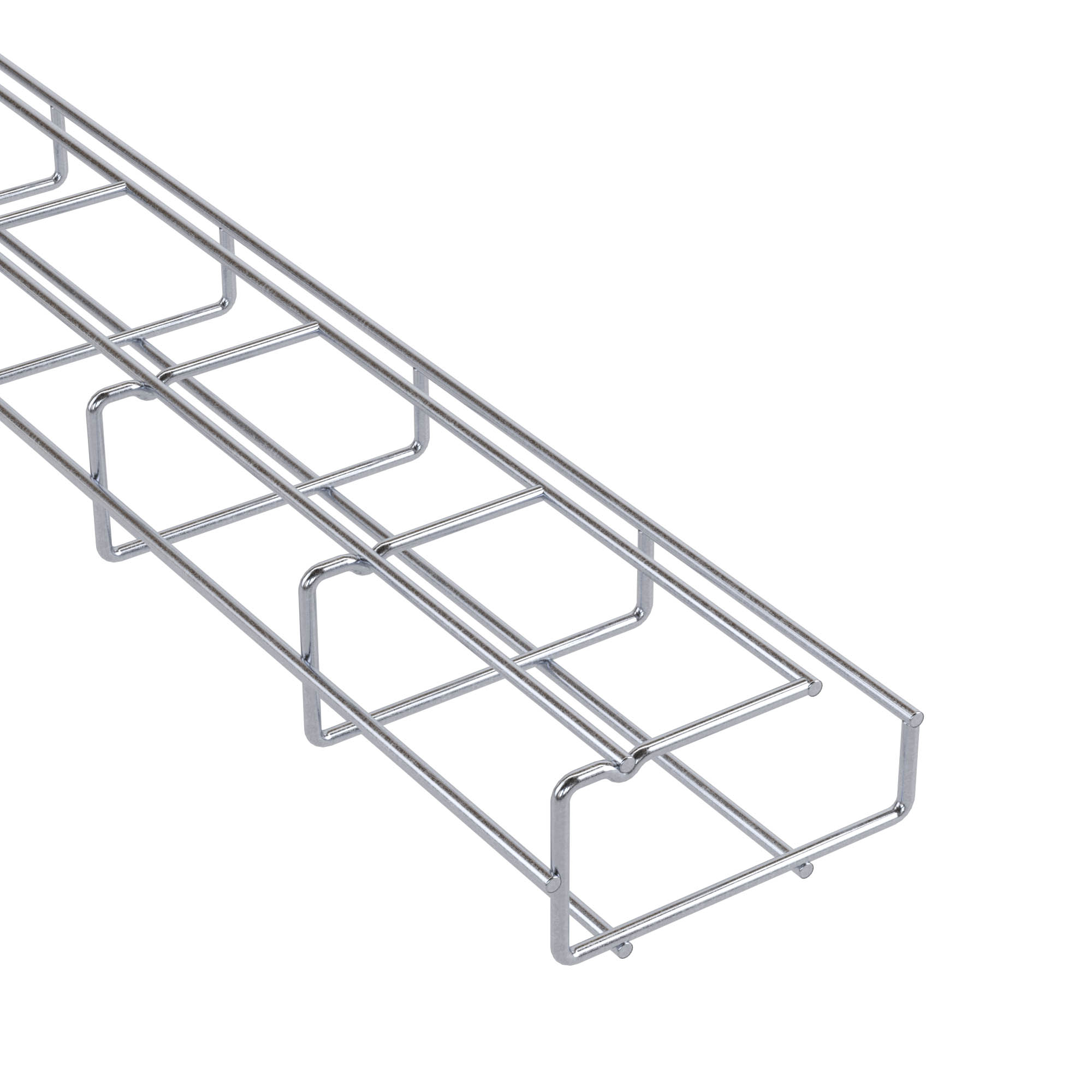

3. Проволочные. Системы такого вида изготавливают из толстой проволоки, которая фиксируются сваркой в местах скрещивания. Проволочные лотки используют также прекрасно подходят для создания горизонтальных трасс и облегченных кабельных шахт.

Так, для прокладки кабеля ВВГ нужны кабельны лотки. Они позволяют создавать надежные трассы с повышенной емкостью при небольших денежных затратах. Также такой вид лотков позволяет создавать дополнительное число портов, если в этом есть необходимость. В лотках кабели размещаются так, чтобы они не подвергались механической нагрузке. Это позволяет значительно увеличить срок их службы.

Что касается типов кабельных лотков, то они бывают следующими:

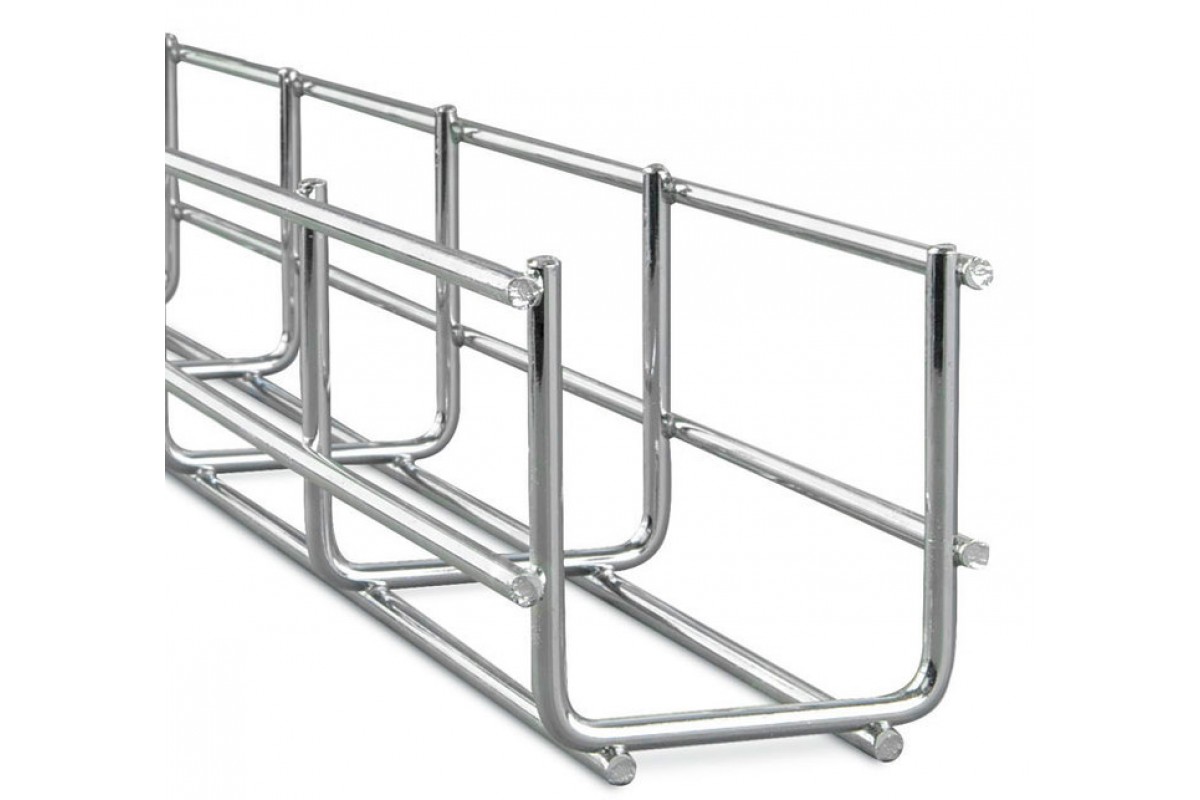

1. Сетчатыми. Очень удобны в монтаже. Особенно, если трасса подразумевает наличие большого количества ответвлений. Сетчатые лотки позволяют обеспечить качественную вентиляцию. Они могут легко огибать самые разные препятствия.
2. Цельными. Данный тип лотков необходим тогда, когда требуется обеспечить максимальную защиту для кабеля.

Большой выбор кабельных лотков вы можете найти на сайте компании «Кубань лоток» http://www.kubanlotok.ru/

О способах крепления

Теперь давайте поговорим о том, как крепятся лотки к разным поверхностям. По способу монтажа можно выделить три главных направления – это монтаж на стену, монтаж на пол, монтаж на потолок. Для того, чтобы закрепить лотки используют такие элементы, как консоли, профили и подвесы.
К поверхности стены лотки можно прикрепить двумя методами:

1. В случае с консолями все предельно просто. Консольный элемент закрепляется на поверхности стены, а уже на ней монтируют непосредственно лотки для кабелей. Консоли бывают двух видов — сварные и гнутые.
2. Если же консоль настенно-напольная, то в лоток, прикрепленный к стене таким способом, нельзя просто уложить провода. Их нужно будет закрепить при помощи стяжек.

Но чаще всего кабельные лотки монтируются на поверхность потолка. В этом случае способов крепления существует больше, как и преимуществ. К примеру, кабельная трасса сможет выдерживать большую нагрузку. Итак:

1. Чаще всего к поверхности потолка кабеля крепятся при помощи двух шпилек и монтажного профиля. Допустимая нагрузка регулируется толщиной шпилек и частотой крепления. Данный способ монтажа считается наиболее трудоемким.
2. Второй способ монтажа систем для укладки кабелей на потолок подразумевает использование профильных элементов. На поверхности потолка закрепляются кронштейны. На них фиксируются профили нужной длины. Затем на профиль крепят консоли, а уже на них – кабельные лотки. Данный способ позволяет монтировать лотки по одной трассе в несколько этажей.
3. Третий способ монтажа подразумевает использование настенно-потолочных консолей. Данный способ является самым простым.

На поверхность пола кабельные лотки монтируют реже всего. Тем не менее, закрепить данное изделие на полу можно, воспользовавшись одним из двух способов:

1. При помощи монтажа консоли напольного типа.
2. С использованием специальных опор, которые позволяют приподнять лоток на нужную высоту и выполнить многоэтажную прокладку по одной и той же трассе.

О критериях выбора

На процесс выбора системы для размещения кабелей влияет то, какой тип кабеля в нее будет закладываться. Также система должна быть рассчитана на определенное количество проводов. Она должна обеспечивать их защиту на долгое время. В процессе выбора необходимо учитывать размер и тип кабеля, уровень прочности деталей системы. Особое внимание уделяется ее долговечности, безопасности, оптимальности комплектующих деталей, которые понадобятся в процессе монтажа. Конечно, большое значение имеет и то, какова получается стоимость готовой трассы.

Тем не менее, давайте более детально поговорим о главных параметрах кабельных лотков.

Прежде всего, нужно учитывать диаметр кабелей и их число. По этим параметрам определяется высота борта лотка и его толщина. Высота стенки должна быть больше диаметра кабеля или пучка из кабелей. Что касается ширины лотка, то он должен с легкостью вмещать все кабеля. Вычислить ширину можно путем суммирования диаметров кабелей или их пучков.

Следующее, что нужно учитывать – это минимальный радиус изгиба кабеля. Как правило, эта цифра всегда указывается производителем. Радиус изгиба всех аксессуаров должен быть больше минимального изгиба кабеля.

Необходимо учитывать и требования по теплоотводу кабелей. От того, какую энергию будет пропускать через себя кабель, зависит степень его нагрева. Когда кабель нагревается, то его мощность сильно уменьшается. Для отвода тепла предусмотрено дополнительное пространство в лотке. Из этого следует, что для кабелей, которые не подвергаются нагреву, подбирают узкие лотки с высокими стенками, чтобы провода можно было уложить в несколько слоев. Если же нагрев кабеля возможен, то лоток должен быть широким с невысоким бортиком. Кабеля, естественно, укладываются в один слой. Если требования по отводу тепла очень высокие, то имеет смысл приобрести лоток перфорированного или проволочного вида.

Обязательно учитывается и общий вес кабелей. Этот параметр оказывает сильное влияние на несущую способность системы. Чем толще сталь, из которой изготовлен лоток, и чем выше его стенка, тем выше несущая способность элемента. Самыми прочными и надежными считаются лестничные лотки. Наименьшей несущей способностью обладают проволочные лотки.
Если говорить о необходимой степени защиты кабеля, то она тоже указывается производителем. Данная степень определяется и типом лотка, и внешними условиями монтажа трассы. Минимальную защиту гарантируют проволочные лотки, а максимальную – неперфорированные лотки с крышками.

От климатических условий зависит степень коррозии трасс. Температура и уровень влажности воздуха, разные агрессивные выбросы в виде соли, ветра, дождя и так далее – все это влияет на срок службы размещенных трасс. Чтобы повысить степень стойкости к процессам коррозии, металлические лотки оцинковывают самыми разными способами. Главным параметром в этом случае является толщина оцинкованного слоя. Чем он толще, тем выше антикоррозийная степень защиты. Если трассы будут размещаться внутри помещения, то можно использовать лотки, оцинкованные гальванически. Также можно применять лотки, оцинкованные по конвейерному методу. Если же трасса будет размещаться под открытым небом или в помещениях с повышенным уровнем влажности, то для этого случая необходимы лотки, оцинкованные методом горячего погружения. В случае, если трасса будет размещаться в тоннеле, в пищевой или химической сферах промышленности, то для этого подойдет лотки, изготовленные из нержавеющей стали. Если же условия окружающей среды отличаются особой агрессивностью, то имеет смысл приобрести оцинкованные лотки, которые обработаны специальными красками.

Последний параметр, который влияет на выбор кабельного лотка – это скорость монтажа и, конечно, цена. Данные параметры тесно связаны друг с другом, потому как конструктивные решения, позволяющие ускорить монтаж, иногда требуют дополнительных денежных трат для приобретения дополнительных элементов. Недорогие системы с аксессуарами, у которых концы прямые, подразумевают использование соединительных деталей и элементов, которые имеют резьбу. Естественно, это приводит к удорожанию монтажного процесса. Чтобы оптимизировать денежные траты, нужно учитывать наличие разнообразных фасонных и соединительных элементов.

Видео. монтаж кабельного лотка КРЕПЕЖ и технологии

Кабельные лотки: виды, размеры, фото

Лотки для кабеля относятся к электромонтажным изделиям, использующимся при прокладке кабельных трасс и монтаже электропроводки. Они служат опорой и защищают проводники от механических повреждений. На сегодняшний день существует несколько вариантов изготовления данных изделий, поэтому далее мы решили рассмотреть основные виды и размеры кабельных лотков, применяемых в электромонтаже.

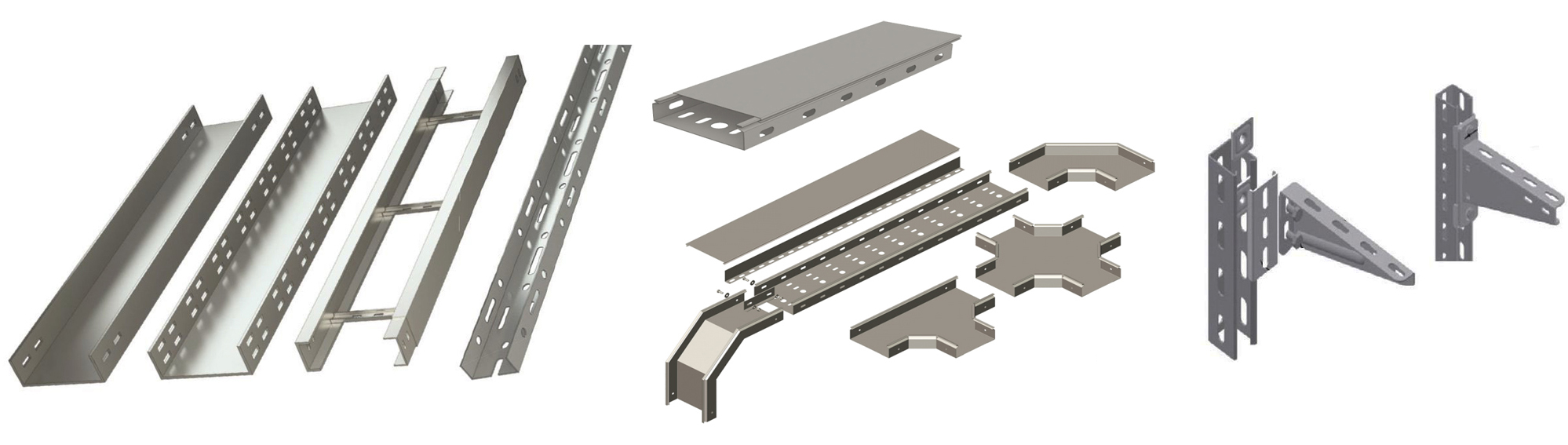

Виды лотков для кабеля

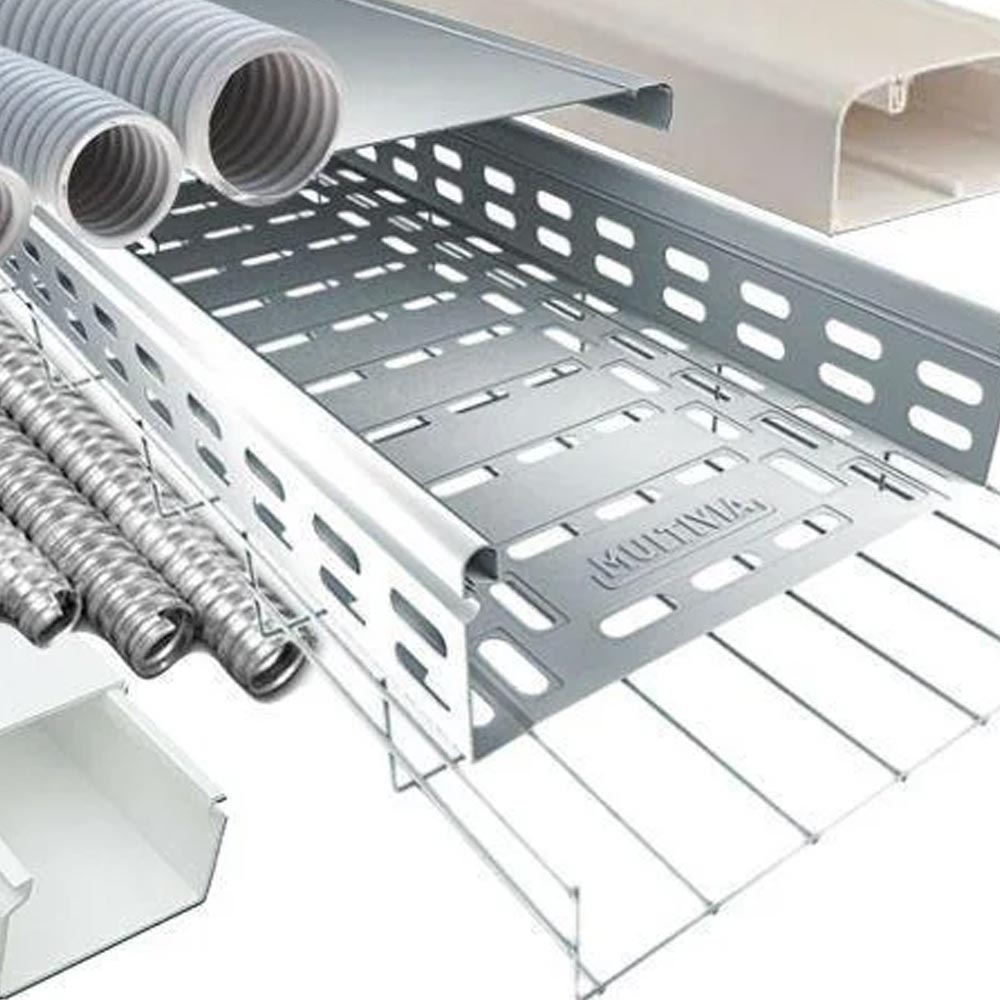

Лотки, в которые укладывается кабель, различаются конструкциями, а также материалами, из которых они изготовлены. Различия имеются и в особенностях применения. Конструкция может быть изготовлена из следующих материалов:

• металл;
• пластик;
• бетон (железобетон).

Металлический кабельный лоток обычно изготавливается штамповкой из тонколистовой низкоуглеродистой стали. В зависимости от условий эксплуатации могут использоваться следующие виды антикоррозионной обработки:

• Оцинковка холодная (по методу Сендзимира). При этом способе рулонная сталь без остановки прокатывается через цинковую ванну. После этого, кабельный лоток формуется уже из оцинкованного листа. Преимущество метода – скорость. Недостаток – тонкий защитный слой цинка. Обычно так изготавливают короба, предназначенные для внутренней установки.
• Оцинковка горячая заключается в том, что в расплавленный цинк опускается уже готовое изделие. В этом случае, защита от коррозии более надежна. Такие лотки можно использовать для наружного монтажа.
• Окраска специальными эмалями, содержащими антикоррозионные присадки. Может использоваться как дополнительная мера защиты уже оцинкованных изделий.

Для эксплуатации в особо тяжелых условиях, кабельный лоток изготавливается из листовой нержавеющей стали. В лотки из этого материала, обладающего высокими гигиеническими качествами, укладывается кабель на предприятиях пищевой промышленности. Существенно облегчить конструкцию кабельной системы, сохранив при этом достаточную механическую прочность, позволяет применение лотков из проволоки, один из которых изображен на фото ниже:

Кабельный лоток из пластика. Невысокие прочностные показатели этого материала ограничивают их применение. Такие виды лотков используются, когда нужно проложить силовой либо телекоммуникационный провод или кабель сравнительно небольшого сечения внутри жилых и производственных зданий. Лотки этого типа имеют сравнительно небольшие размеры.

Применение пластиковых коробов и каналов обусловлено рядом преимуществ:

• кабельный лоток из ПВХ сравнительно недорог;
• конструкции из этого материала имеют небольшой вес;
• кабельный канал из ПВХ легко деформируется, благодаря чему трасса проводки легко корректируется в процессе монтажа;
• изделия из ПВХ хорошо вписываются в интерьер жилых и производственных помещений.

Пластиковые кабель-каналы имеют и недостатки:

• быстрый износ в процессе эксплуатации, ломкость конструкций, сказывающаяся при необходимости заменить или отремонтировать кабель;
• склонность к деформированию при нагревании кабелей;
• используются, чтобы смонтировать кабель внутри помещений, для наружного монтажа не применяются.

Также следует отметить, что кабельный лоток из металла или пластика может иметь различное исполнение и размеры. Приведенный ниже список показывает, какие бывают виды конструкций изделий:

• открытый лоток;
• закрытого типа, оснащенный крышкой;
• перфорированный;
• неперфорированный.

Модели открытого вида и перфорированные хороши тем, что создают благоприятные условия для охлаждения токоведущих проводников, которые в них проложены. Неперфорированные лотки с герметично закрывающейся крышкой используются в тех случаях, когда кабель необходимо защитить от воздействия агрессивных компонентов атмосферы или влаги. Крышки таких изделий имеют специальное замковое устройство, обеспечивающее герметичность конструкции.

Ну и последний вариант, о котором хотелось бы рассказать — кабельный лоток из бетона. Основная сфера применения железобетонных лотков – это прокладка кабельных трасс под землей или по поверхности грунта. Это обусловлено высокой прочностью, которой обладают эти типы изделий, и их способностью длительно противостоять вредному воздействию грунтовой влаги, защищая кабель. Лотки из бетона обычно имеют более крупные размеры, чем изделия из других материалов. При проектировании открытых распределительных устройств подстанций, бетонный кабельный лоток практически не имеет альтернативы в настоящее время. Вся кабельная разводка в таких электроустановках укладывается в короба из бетона и накрывается крышками из бетона, стали или асбоцементных плит.

Основные размеры

Типоразмеры лотков обычно определяются двумя цифрами, обозначающими ширину и высоту изделия в миллиметрах. Например, обозначение 50х50 относится к лотку, ширина и высота которого составляют 50 миллиметров. Эти размеры являются основными. Кроме них указывается длина лотковой секции и толщина стенки. Некоторые размеры кабельных лотков мы предоставили в таблицах, для ознакомления.

Железобетонные конструкции:

Пластиковые:

Металлические:

Вот мы и рассмотрели основные размеры и виды кабельных лотков. Как вы видите, существует большое количество вариантов исполнения и типоразмеров изделий, благодаря чему можно подобрать оптимальный вариант для собственных условий применения!

Будет полезно прочитать:

Металлические кабельные лотки | Статьи ООО «Профессиональные Кабельные Трассы»

Кабельные лотки изготавливаются из высококачественной стали, имеющей защитное цинковое покрытие, которое предотвращает образование коррозии. Данный вид продукции применяется для прокладки проводки при организации силовых или слаботочных коммуникаций. Лотки выполняют важную функцию защиты кабелей от воздействия внешних факторов и механических повреждений. В настоящее время эти конструкции используются практически во всех видах зданий и сооружений.

Металлические кабельные лотки бывают нескольких видов:

• перфорированные,
• сплошные,
• проволочные,
• лестничные.

Перфорированные кабельные лотки

Данные изделия предназначены для удержания и предотвращения повреждения проводов на протяжении всего периода эксплуатации системы. При использовании различных дополнительных аксессуаров, таких как крышки и пластины, можно еще больше увеличить степень защищенности конструкции. Благодаря этому лотки можно применять даже в таких сложных условиях, как повышенная влажность или наличие химически активной атмосферы.

Перфорированный кабельный лоток представляет собой канал из металла. Конструкция его включает прямые элементы с перфорированным основанием. Распространенными названиями таких изделий также являются кабель-каналы и кабельные короба. Но вне зависимости от наименования это устройство относится к числу наиболее востребованных и практичных товаров для прокладки электрической проводки на различных объектах.

Перфорированный лоток монтируется как с крышкой, так и без нее. Первый вариант обеспечивает более качественную защиту проводов от влияния окружающей среды. В связи с этим крышка существенно расширяет область применения кабеленесущей конструкции. Использование перфорированного лотка можно считать оптимальным способом для организации силовых сетей напряжением до 1 кВ.

Главной особенностью лотков этого типа является боковая перфорация. Она представляет собой ряд отверстий, выполненных по всей длине изделия. Такой подход позволяет облегчить конструкцию и упростить прокладку проводки внутри лотка. Также меньше усилий необходимо для монтажа разрезанных на нестандартные сегменты конструкций и прикрепления гофрированных или жестких кабелей. Кроме того, перфорация помогает предотвратить перегрев проводов и их воспламенение, что повышает надежность и безопасность электросети.

Среди других особенностей перфорированных кабель-каналов можно выделить оштампованные края. Они позволяют быстро соединить отдельные секции внахлест. Крышки изделий снабжены заземлением, благодаря чему их монтаж и эксплуатация являются абсолютно безопасными для людей.

Для изготовления кабельных лотков используют различные материалы. Наиболее распространенными из них являются:

• нержавеющая сталь,
• сталь горячеоцинкованная по методу Сендзимира,
• обычная оцинкованная сталь.

Чаще всего лотки производятся из оцинкованной стали. Процесс создания защитного покрытия производится следующим образом: нагретый лист проката погружают в ванну с расплавленным цинком. После охлаждения металла на нем остается ровный и плотный цинковый слой, который обеспечивает хорошую стойкость к коррозии и агрессивным химическим воздействиям. Это продлевает срок службы изделия. Поэтому не удивительно, что именно оцинкованные кабельные лотки являются наиболее востребованными на рынке.

Перфорированный оцинкованный кабель-канал позволяет прокладывать провода не только внутри, но и снаружи зданий. Помимо силовых сетей, он также незаменим для распределения слаботочной проводки – телефонных, компьютерных, телевизионных, сигнальных и прочих систем. Наличие технологических отверстий в лотке облегчает осмотр кабеля и упрощает крепеж изделий к стенам и потолку.

Помимо перфорированных, существуют также и сплошные кабельные лотки. Они обеспечивают максимальную защиту проводки от внешних воздействий. Плоская крышка, которая плотно прилегает к основной части лотка, создает очень прочную и жесткую конструкцию. При этом доступ к проводам остается легким и удобным. Использование подобных устройств возможно как в помещениях, так и на открытом пространстве. Еще одной особенностью неперфорированного лотка является высокая пожаробезопасность. При возгорании огонь не сможет выйти за пределы закрытой конструкции.

Способы установки и крепления кабельных лотков

В связи с тем, что кабельные лотки испытывают достаточно высокие нагрузки от воздействия веса большого количества кабелей, при их установке необходимо использовать надежные методы крепления. Рассмотрим три основные группы вариантов монтажа конструкций: к полу, потолку и стене.

Крепление к стене является наиболее популярным способом установки кабельных лотков. Для монтажа используются кронштейны, консоли или полки. Они, в свою очередь, могут крепиться непосредственно к стене или на специальные стойки. Во втором случае обеспечиваются высокая надежность и долговечность конструкции. Главным достоинством кабельных стоек является возможность прокладывания нескольких параллельных этажей лотков для разделения проводки. Для создания вертикальной трассы можно применять скобы-кронштейны.

К преимуществам использования кронштейнов и полок относится:

• простота и легкость монтажа;
• высокая несущая способность конструкции, а также ее надежность и прочность;
• универсальность;
• большой выбор крепежных аксессуаров для широкого диапазона нагрузок.

Крепление лотков к потолку может производиться по одной из следующих схем:

• с помощью стойки и кронштейна;
• с помощью монтажной стойки и профиля;
• с помощью С-образного подвеса;
• посредством шпильки;
• с применением перфорированной ленты;
• креплением к профнастилу;
• фиксацией к потолочной балке;
• с помощью скобы и шпильки.

При креплении кабельного лотка на потолочные стойки можно воспользоваться следующими рекомендациями:

1. Монтаж конструкции к потолку с использованием кронштейнов производится с помощью потолочного кронштейна.
2. Крепление потолочного кронштейна осуществляется посредством анкерных болтов или забивного анкера. Забивной анкер сначала забивается специальным инструментом, а потом в него устанавливаются болты. Благодаря анкерному монтажу обеспечивается возможность легкой переборки или демонтажа конструкции.
3. Установка потолочных кронштейнов должна выполняться с дистанцией 1-1,5 метра друг от друга.

Если кабельный лоток устанавливается с помощью стальной перфорированной ленты, то рекомендации в этом случае такие:

1. Данный способ монтажа является наиболее дешевым решением. В то же время вследствие недостаточной жесткости он обладает ограниченной областью использования. Применять ленту можно при небольших нагрузках, малой подвесной высоте, небольшой ширине лотков. Также этот вариант отличается сложностью с расширением кабельных трасс.
2. Крепеж перфоленты производится с помощью болтов, вворачиваемых в анкеры.
3. Крепление каналов к перфорированной ленте выполняется винтами, гайками и шайбами.
4. Посередине лотка и в местах стыков расстояние должно быть 1-1,5 м.

Рекомендации по установке лотков с использование шпилек и монтажного профиля:

Для того чтобы надежно закрепить лоток, который рассчитан на большое количество проводов, к потолку, применяются обычно две шпильки с монтажными профилями между ними. При небольшой нагрузке на кабеленесущую систему можно использовать одну шпильку, закрепляемую посередине.

Такой вариант позволяет упростить и ускорить монтаж, а также снизить себестоимость системы. Кроме того, он обеспечивает возможность создания нескольких параллельных каналов. При этом этот способ создает ограничения по несущей способности конструкции.

Монтаж кабельного лотка к полу производятся одним из следующих методов:

• с помощью стойки и кронштейна;
• с помощью монтажной стойки и профиля;
• с помощью скобы-кронштейна.

Кабельный лоток перфорированный: назначение, применение

Вступление про кабельный лоток перфорированный

В электромонтаже, для удобства прокладки кабельных линий практикуется использование специальных конструкций называемых кабельный лоток. Они удобны в работе, практичны в эксплуатации и разрешены в нормативах. Один из видов кабельных лотков — это лотки перфорированные.

Кабельные линии и способы их прокладки

В нормативной документации чётко прописано, что такое кабельные линии и как их следует прокладывать. Согласно разделу 2, ПУЭ, линии электропередач из нескольких кабелей, прокладываемых параллельно, называются кабельные линии.

• Допускается прокладка кабельных линий следующими способами:
• В земле, в траншеях с песчаной подсыпкой и земляной засыпкой кабелей;
• Кабельных блоках, каналах, тоннелях;
• Трубах;
• Железобетонных лотках;
• Металлических кабельных лотках.

Кабельные лотки используются, для наружного и внутреннего электромонтажа. Вид электромонтажа в/на лотках относится к открытому способу прокладки силовых и иных кабелей.

Типы кабельных лотков

Все выпускаемые лотки изготавливаются из негорючих материалов, а именно рулонной холоднокатаной стали толщиной от 0,5 до 2 мм. Для противодействия коррозии, большинство выпускаемых лотков защищается методом непрерывного горячего цинкования. Именно оцинкованные лотки должны быть использованы в сырых и влажных помещениях.

Нормативно предусматривается четыре типа кабельных лотков:

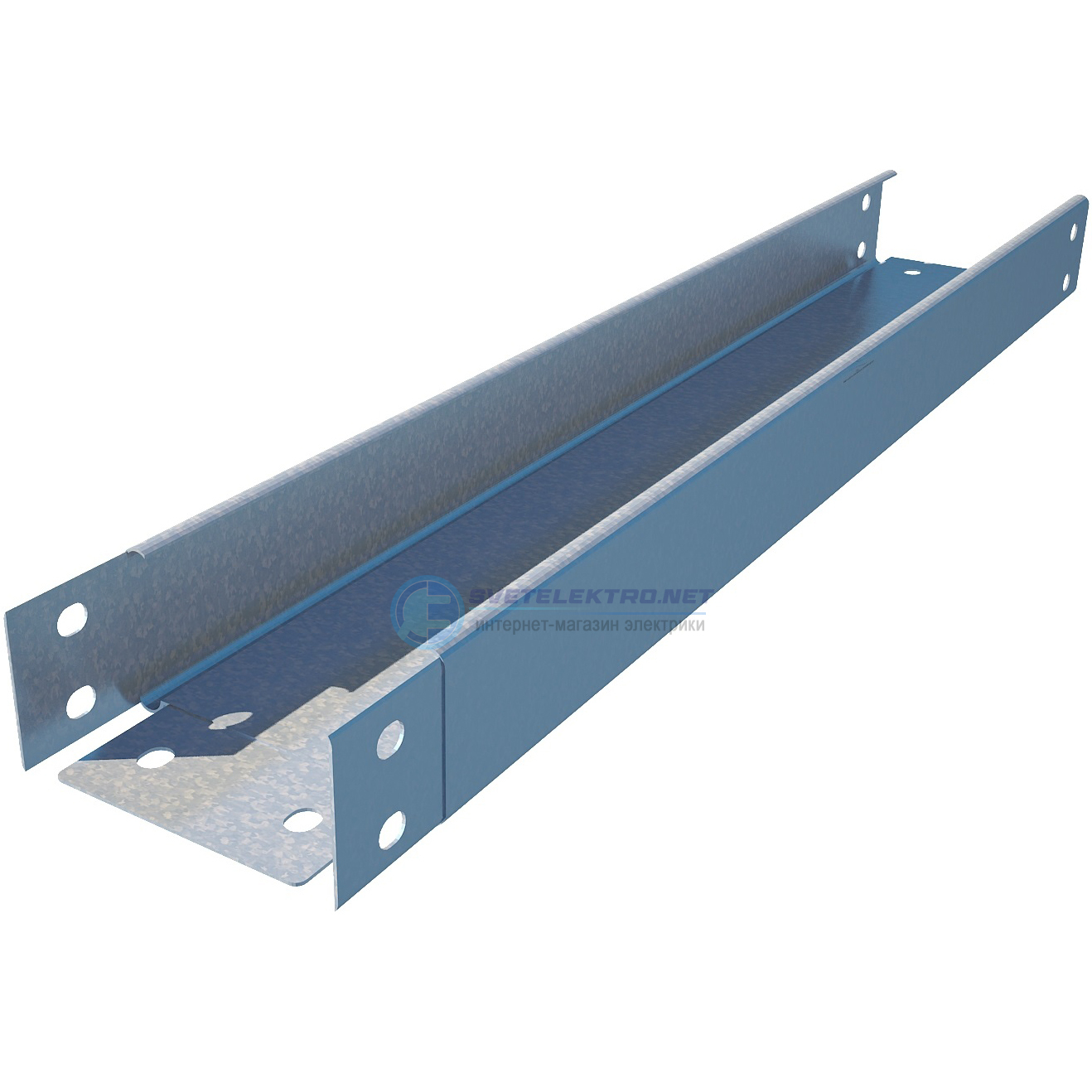

Сплошной лоток. Они максимально защищают кабельные линии от воздействия окружающей среды, пыли и лёгких механических повреждений. Могут комплектоваться крышками.

Кабельный лоток перфорированный. Облегченный вариант лотка имеющий перфорированный рисунок по всей своей длине. Используется для удобного монтажа кабельных линий открытым способом и их удобной эксплуатации и обслуживанию.

Решетчатые (сетчатые, проволочные) лотки. Самый облегченный вариант лоточного электромонтажа. Полностью выполняют свою нормативную задачу удобной прокладки с отсутствием защиты от пыли, грязи, воды. Однако частично защищают кабели от механических повреждений.

Лестничный лоток с двумя параллельными лонжеронами и перемычками. Используется для прокладки тяжёлой кабельной продукции с весом от 150 до 600+ кг на метр. Могут комплектоваться крышками, днищем. Комплектуются специальными поворотами и переходами.

Кабельный лоток перфорированный

Отдельный вид лоточной продукции для открытого электромонтажа кабельных линий. Используется как в помещении, так и на улице. Для уличного применения перфорированные лотки должны иметь защитное покрытие от коррозии. Все перфорированные кабельные лотки несгораемые.

Главная задача лотков — это удобство монтажа по любым запланированным кабельным трассам, в горизонтальном и вертикальном направлении.

Обеспечивают такое удобство замковые элементы соединений, сделанные на каждом лотке по типу «папа-мама». Для соединения лотков в трассу используют болтовой крепёж M6.12, гайки и шайбы M6, по DIN933, DIN934, DIN6923, DIN125.

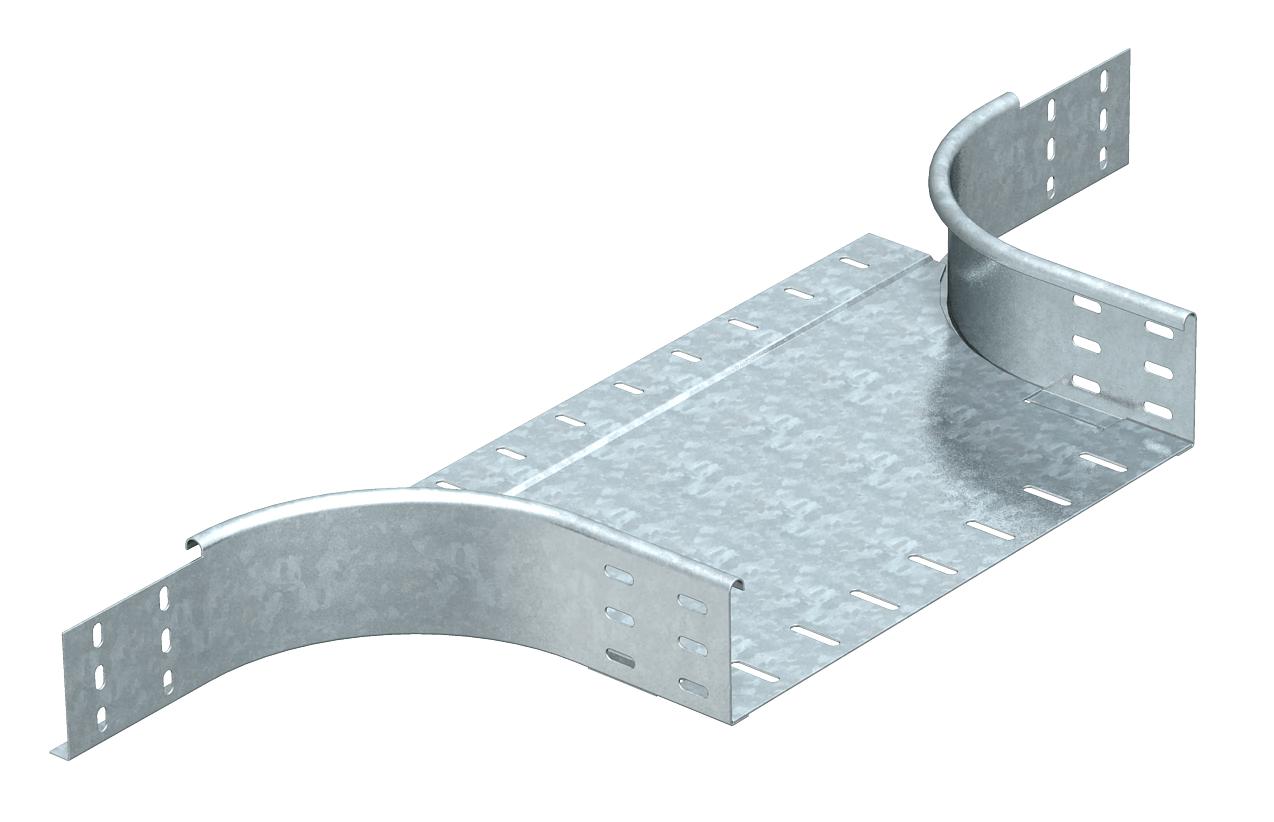

Повороты, развороты и подъёмы кабельных линий обеспечивают специальные повороты, крестовины, переходы, выполненные из того материала, что и лотки.

Размеры лотков от производителя НЗНК:

• Длина 1- 6метров;
• Шириной и высотой до 60 см;
• Толщина стали от 0,5 до 2 мм.

Заключение про кабельный лоток перфорированный

Кабельный лоток перфорированный безусловная удобная продукция способная кратно ускорить электромонтажные работы. Кроме этого современные кабельные лотки имеют привлекательный внешний вид и много говорят о культуре производства исполнителя работ.

©ehto.ru

Еще статьи

Поделиться ссылкой:

Кабельные железобетонные лотки, применяемые для прокладки кабеля в земле | Полезные статьи

 Кабельный железобетонный лоток широко применяется в строительстве с целью осуществления прокладки инженерных коммуникаций. За счет их использования достигается обеспечение максимально надежной защиты коммуникаций от любых повреждающих воздействий как природного, так и техногенного характера. Допустимо использование лотков для прокладки кабелей с напряжением до 35 киловольт.

 Кабельный железобетонный лоток (рис.1), область применений которого достаточно широка, — это полое железобетонное изделие в виде канала. Основными достоинствами является то, что они позволяют наиболее эффективно использовать площадь объекта, а также помогают снизить общие затраты на строительство.

 Если говорить об экономии, то она видна невооруженным взглядом, ведь использовать кабельный лоток бетонный выходит в 2–3 раза дешевле, чем осуществлять прокладку кабеля, используя иные конструкции для реализации внутреннего пространства.

Производство ЖБ-лотков

 Железобетонные кабельные лотки размеры имеют различные и производятся из тяжелого бетона, а в качестве каркаса применяется стальная арматура. Выпуск данного изделия осуществляется по ГОСТ № 23009-78, используя в качестве основы портландцемент, марка которого не должна быть ниже М400, а также арматуру, которая была произведена из стали классов А3 или А1. В качестве наполнителя могут быть использованы следующие материалы:

• отборный песок,
• гранит,
• гравий.

 Данный продукт должен быть произведен согласно всем технологическим требованиям, в противном случае он попросту не будет обладать необходимыми характеристиками. Одной из наиболее основных характеристик можно с легкостью назвать повышенную прочность, которой можно добиться только в том случае, если будет использован качественный бетон. Помимо этого, свойствами бетона будет определяться морозоустойчивость, а также стойкость к растрескиванию. Стоит заметить, что в случае нарушения технологии производства лотки могут потерять свою способность к непропусканию влаги, что недопустимо. В том случае, если все процедуры по производству были выполнены качественно, ваши кабели будут надежно защищены от вредного воздействия.

 ЖБ-лотки кабельные могут использоваться в любых типах грунта, за исключением тех, которые агрессивны к такому материалу, как бетон. Во избежание засорения допустимо применение специальных плит перекрытия (рис. 2), которые должны быть изготовлены из того же материала, что и ЖБ-лотки кабельные.

Кабельный лоток железобетонный: преимущества

 В чем преимущество использования такого продукта, как кабельный железобетонный лоток? Стоит отметить следующее:

• Великолепная вентиляция проложенной кабельной трассы.
• Возможность использовать небронированные кабели, а также сэкономить средства на их прокладке.
• Сравнительно простой доступ к коммуникациям, который достигается снятием защитной крышки.
• Повышение срока службы коммуникаций.
• Широкий ассортимент продукции, который позволяет решать вопросы по прокладке кабельных линий любых типов.

Монтаж лотков

 Монтаж данных изделий должен быть произведен согласно СНиП 16-80, касающегося сборных железобетонных и бетонных конструкций. Также следует помнить о СНиП 4-80, где описана техника безопасности в строительстве.

 Непосредственно к установке стоит приступить только после того, как была проведена проверка уклонов траншей и отметок. Швы, которые будут образованы после укладки лотков, следует залить цементом (М-50), а битумом заполняются деформационные стыки. Грунт следует засыпать равномерным слоем, а также делать его уплотнение по СНиП 8-76.

Справочная информация

+7 (812) 309-11-11

Лоток для электропроводки

Конструкция металлических элементов структурированных кабельных систем разрабатываются опытными инженерами ООО «ЕКА групп» и производятся на современном высокотехнологичном оборудовании. Для специалистов отрасли не секрет, что лотки из стали — самая надежная защита для электропроводки

Название: Лоток для электропроводки

---

Электромонтажные изделия

Петербургский завод электромонтажных изделий ООО «ЕКА групп» производит широкий ассортимент профильной продукции, включающий основные элементы для защиты кабелей и проводов (кабельные лотки, короба и каналы из высококачественной стали), фасонные изделия, разнообразную фурнитуру, аксессуары и перфопрофили для устройства кабельных трасс.

Название: Электромонтажные изделия

---

Лоток электрический (электротехнический) от завода-производителя

Если Вы занимаетесь прокладкой проводки и кабельных трасс в жилых помещениях, Вам необходимо учитывать как требования безопасности, так и эстетический аспект. При монтаже зарытой проводки в квартире удобно использовать лоток электрический с крышкой для маскировки кабелей.

Название: Лоток электрический (электротехнический) от завода-производителя

---

Лотки оцинкованные: климатические требования при устройстве трасс.

Лотки оцинкованные для кабеля — это решение, которое позволяет в полной мере обеспечить требования климатической безопасности при устройстве кабельных трасс в регионах с повышенной влажностью и возможными перепадами температур: кабельные металлические короба являются отличной защитой электропроводки от любых неблагоприятных воздействий, включая воздействие агрессивных химических сред, однако и сами нуждаются в защите от коррозии.

Название: Лотки оцинкованные: климатические требования при устройстве трасс.

---

Короб для прокладки кабеля — «броня» для уличной электропроводки

При прокладке кабелей и трасс необходимо четко и в соответствии с требованиями безопасности продумать все технические детали. Они касаются как выбора места прокладки, так и особенностей монтажа и удобства последующего использования и технического обслуживания. Для защиты проводки, особенно в условиях вне помещений, целесообразно использовать специальные короба для прокладки кабеля.

Название: Короб для прокладки кабеля — «броня» для уличной электропроводки

---

Зачем нужны перфорированные профили?

Перфорированные полосы являются разновидностью перфопрофилей, изготавливаются из оцинкованной холоднокатаной стали марки 08ПС и имеют стандартную длину 2500 мм. В номенклатуре электромонтажных изделий классифицируются дополнительные к основным, широко используются в качестве вспомогательных элементов для прокладки.

Название: Зачем нужны перфорированные профили?

Количество проголосовавших: 1

Рейтинг: 3.3

Сумма оценок: 5

---

Типы кабельных лотков

Широкомасшабное строительство новых и реконструкция старых объектов как промышленного так и коммерческого назначения сформировало на рынке спрос на кабеленесущие системы, отвечающие самым высоким требованиям по нагрузкам, долговечности, простоте монтажа, прочности конструкции.

Название: Типы кабельных лотков

Количество проголосовавших: 1

Рейтинг: 3.3

Сумма оценок: 5

---

Лоток перфорированный или лоток лестничный?

Основные преимущества лестничных лотков: повышенная несущая способность, открытая конструкция, удобство монтажа и использования, легкость конструкции при высокой жесткости, доступность осмотра кабеля. Тот факт, что лестничный лоток имеет открытую конструкцию обеспечивает естественную вентиляцию для охлаждения кабелей.

Название: Лоток перфорированный или лоток лестничный?

---

Металлические лотки с крышками — конструктивные особенности оборудования, защита кабелей

Для того, чтобы выбирать лотки с крышками (или без них) подходящего типа, необходимо исходить из их основных функций и, по желанию, из особенностей дизайна. Существует просто огромное количество нюансов, каждый из которых придется учесть, если Вы желаете безукоризненной, безопасной и эффективной работы всей кабельной системы. В частности, радиус аксессуаров кабельной системы должен быть достаточно широким, чтобы не возникло чрезмерного перегиба самого кабеля. Кроме того, выбор лотка зависит от геометрии здания и его типа.

Название: Металлические лотки с крышками — конструктивные особенности оборудования, защита кабелей

---

Кабельные лотки производятся по оптимальной технологии, обеспечивающей надежное крепление

Выбирая кабельные лотки для обустройства структурированной кабельной системы, всегда необходимо учитывать нагрузку, которой они будут подвергаться при эксплуатации. В зависимости от этого фактора нужно подобрать соответствующее расстояние между опорами (увеличение расстояния способствует снижению нагрузки). Кроме того, длина настенной опоры прямо пропорциональна прогибанию лотка.

Название: Кабельные лотки производятся по оптимальной технологии, обеспечивающей надежное крепление

---

Кабельный лоток перфорированный, лотки оцинкованные — эксплуатация в нестандартных условиях

Любой предлагаемый нами кабельный лоток обладает дополнительными ребрами жесткости (расположенными на дне), которые способствуют увеличению несущей способности этого лотка. Кроме того, модели, характеризующиеся трубчатой конструкцией, исключают возможность кромки. Прикрепление лотков к опорам осуществляется посредством гаек и болтов; как правило, это горизонтальный монтаж. Соединение промышленного плоского угла и лотка выполняется вплотную.

Название: Кабельный лоток перфорированный, лотки оцинкованные — эксплуатация в нестандартных условиях

---

Металлические кабельные лотки — правила безопасности при установке кабеленесущих конструкций

За последнее время некоторые производственные предприятия, выпускающие элементы кабельных систем — в том числе и металлические кабельные лотки — заметно усилились в отношении качества производства. В первую очередь, это обстоятельство связано с интенсивным развитием и экспансией телефонных, радиотрансляционных и компьютерных сетей, которые проводят в полах и подвесных потолках.

Название: Металлические кабельные лотки — правила безопасности при установке кабеленесущих конструкций

---

Лоток для электропроводки — использование в структурированных кабельных системах

Выбрать подходящий лоток для электропроводки — значит обеспечить надлежащее качество работы структурированной кабельной системы (СКС). Сама СКС, в свою очередь, во многом определяет степень комфорта и безопасности здания, в котором она проведена, и, соответственно, его обитателей/работников. Для того, чтобы структурированная кабельная система хорошо справлялась со своими основными функциями, ее необходимо продумывать до мелочей еще на этапе проектирования. В городе Пермь Вы сможете заказать элементы для такой кабельной системы.

Название: Лоток для электропроводки — использование в структурированных кабельных системах

---

Металлические короба, лотки лестничные для кабеля с хорошими прочностными характеристиками

Мы можем предложить Вам лотки лестничные с повышенными нагрузочными характеристиками и превосходной вентиляционнной способностью. Использование такого оборудования будет способствовать оптимальной прокладке кабельных трасс любого типа. Тем не менее, следует всегда учитывать объем кабеля, который должен идеально помещаться в лотке. При этом недостаточно измерять всего лишь его диаметр, поскольку кабель не располагается строго параллельно относительно кабеленесущей системы. Более точная формула расчета — (2r)².

Название: Металлические короба, лотки лестничные для кабеля с хорошими прочностными характеристиками

---

Короб для кабеля электротехнический из оцинкованной стали — достаточно важная составляющая кабельной системы

При устройстве электрических сетей не совсем приемлимо оставлять провода на полу или прикреплять их на стены незащищенными. Именно поэтому короб для кабеля является не последним по степени важности элементом структурированной кабельной системы. Наличие короба обеспечит надежную защиту от механических повреждений, попадания конденсата и многих других жидкостей. Еще один, не менее значимый момент: интерьер помещения будет создавать гораздо более приятное впечатление, если кабельные хитросплетения скрыты под правильно установленным коробом.

Название: Короб для кабеля электротехнический из оцинкованной стали — достаточно важная составляющая кабельной системы

---

Производство кабельных лотков лестничного типа для офисных и производственных помещений

Используемые в структурированных кабельных системах лотки электромонтажные являются частью несущей конструкции, которая устанавливается для кабелей и проводов напряжением 500-1000В. Проектирование и монтаж кабельной трассы будет выполнено оптимальным образом, причем как в офисном, так и в производственном сооружении. Структура, элементами которой служат проволочные лотки, служит наиболее экономичным и удобным решением для создания СКС.

Название: Производство кабельных лотков лестничного типа для офисных и производственных помещений

---

Металлический кабельный канал, короба для электропроводки — поставка изделий для электромонтажа

Использовать короба для электропроводки целесообразно в качестве незаметных и миниатюрных элементов системы, которые будут буквально сливаться с интерьером, в то же время превосходно справляясь со своей основной функцией. Тем не менее, при их монтаже не следует забывать, что для этого понадобится нарушить целостность некоторых перекрытий и стен (понадобится сверление отверстий для того, чтобы протянуть кабель). Также стоит приготовиться к тому, что в результате крепления трасс привычное оформление помещения несколько изменится.

Название: Металлический кабельный канал, короба для электропроводки — поставка изделий для электромонтажа

---

Кабельные лотки перфорированные — основные преимущества, элементы системы

В рамках конструкции структурированной кабельной системы (СКС) кабельные лотки перфорированные используются для обустройства проводки. Кроме того, в СКС входят соединительные шнуры, модульные гнезда и разнообразное вспомогательное оборудование. В совокупности все эти элементы выполняют функцию соединения точек средств передачи информации: телефоны, компьютеры, системы видеонаблюдения, датчики пожарной сигнализации и т.д.

Название: Кабельные лотки перфорированные — основные преимущества, элементы системы

---

Короба кабельные серии GYROUX G – глухие, GL – перфорированные.

Серия  GYROUX имеет повышенную жесткость в сравнении с классическими лотками ЛМЗ / ЛПМЗ, ЛНМЗТ/ЛПМЗТ. Достигается этот эффект за счет замкового профилирования бортов. Кроме того, замок позволяет надежно фиксировать крышку к лотку без использования метизов и скоб.

Название: Короба кабельные серии GYROUX G – глухие, GL – перфорированные.

---

Новости 1 — 20 из 23
Начало | Пред. | 1 2 | След. | Конец
 Смотрите также:

КАБЕЛЕНЕСУЩИЕ СИСТЕМЫ ЕКА БОЛЕЕ 20 ЛЕТ НА РЫНКЕ

В Санкт-Петербурге

+7 (812) 309-11-11

В Москве

+7 (495) 641-55-81

Кабельные лотки — обзор

Заземление оборудования

Как правило, все крышки, кабелепроводы, кабельные лотки и другие непроводящие ток металлические части электрических систем должны быть заземлены в соответствии со статьей 250 NEC. Есть исключения из этого общего правила, и их следует проверять.

Необходимо соблюдать осторожность, чтобы целостность системы заземления не была нарушена. Заземляющие проводники и те, которые обеспечивают соединение между частями, не должны прокладываться через коммутационное устройство, которое тем самым создает возможность нарушения непрерывности системы.

Из этого правила также существует исключение. Если используется автоматический выключатель, одновременно разрывающий все токоведущие проводники при размыкании заземлителя, то это допускается. Электромонтеру необходимо дальнейшее изучение требований к заземлению.

Я имел уникальное «удовольствие» столкнуться с ситуацией, когда статья 250 Кодекса не была соблюдена. Показательный случай произошел в Японии.

Дополнительная новая проводка для системы межофисной связи устанавливалась в подвесном потолке, в котором была существующая проводка для освещения и питания.Пространство для ползания в потолке составляло примерно 2,5 фута, а сам потолок был способен выдержать вес человека. Подвесной потолок находился примерно в 12 футах от палубы, и для входа в него требовалась 10-футовая стремянка.

Работа велась планомерно в течение нескольких часов. Проводка была проведена в точке на потолке, где опорная балка препятствовала проходу в другую часть комнаты, где должна была быть завершена проводка. Между балкой и подвесным потолком было пространство примерно от 2 до 3 дюймов, через которое мог пройти провод.Нужно было спуститься с потолка и передвинуть лестницу на другую сторону балки.

Сразу после того, как я вошел в потолок по другую сторону луча, планеты и все звезды на небе закружились в моей голове, и я на короткое время потерял сознание. Придя в сознание, я обнаружил свою голову у отверстия в потолке. Пот обильно струился по моему телу. Насколько я помню, я не знал, что произошло, и потребовалось несколько секунд, чтобы осознать мою ситуацию.В этот момент мной овладел чистый страх. Я боялся пошевелиться в ожидании повторения шока. Мой фонарик погас, и я почти ничего не видел из того, что меня окружало.

Прошло несколько минут, прежде чем я набралась смелости, чтобы пошевелить пальцами ног. Наконец, я начинаю двигаться дюйм за дюймом назад, отталкиваясь пятками. Я выбрался из дыры в потолке головой вниз по лестнице.

Когда я сообщил об инциденте, был вызван местный электрик для определения причины неисправности. Электрик был гражданином Японии и сообщил мне: «В Японии такого никогда не бывает».

На карту поставлена ​​моя честность, и я спросил его, что он имеет в виду, говоря, что в Японии этого никогда не произойдет. В этот момент он начал объяснять мне системы заземления и почему в Японии такая авария никогда не могла произойти.

«Видите ли, — сказал он, — в Японии все трубопроводы соединяются вместе и уходят в землю. Никогда не бывает так, чтобы ты был шокирован».

Будучи расстроенным, молодым, неопытным и пережившим этот опасный опыт, я предположил, что, возможно, он хотел бы подняться в потолок, чтобы доказать свою точку зрения Теперь, будучи старше, опытнее и терпимее к людям, я не стал бы принять этот подход.

Не долго думая, местный электрик забрался по лестнице в потолок. Раздался очень громкий крик, и мужчина упал с потолка. Я поймал его на руки, когда он головой вниз спустился по лестнице. Японский электрик посмотрел на меня и сказал: «Это произошло в Японии».

Короче говоря, балласт люминесцентного светильника закоротил. Трубопровод, питающий светильник, имел разрыв цепи и не был заземлен в соответствии со статьей 250 Кодекса.После того, как необходимый ремонт был сделан, работа по внутренней связи была завершена без дальнейших происшествий, но не без некоторого беспокойства с моей стороны.

Из этого инцидента можно извлечь несколько уроков. Самый важный из них — не торопитесь, чтобы сделать работу правильно с самого начала. Возможно, вы ставите ловушку для кого-то, кто будет работать с оборудованием в будущем. Во-вторых, поверьте, если кто-то скажет вам, что обесточенная часть электрической системы горячая. Проверьте его, прежде чем прикасаться к нему.

Кабель с лотком 101 | Объяснение характеристик кабеля лотка

Что такое лотковый кабель?

В соответствии с NEC (Национальным электротехническим кодексом) лотковый кабель определяется как «заводская сборка из двух или более изолированных проводников, с соответствующими неизолированными или покрытыми заземляющими проводниками в неметаллической оболочке или без них, для установки в кабельных лотках , в кабельные каналы или там, где они поддерживаются коммуникационным проводом». Кабель в лотке устойчив к солнечному свету, теплу и влаге и соответствует спецификациям UL.Кабели для лотков на 300 В и 600 В проходят испытания на соответствие одним и тем же стандартам воспламеняемости.

Чем кабель для лотков отличается от стандартного многожильного кабеля? Кабели

Tray — это высококачественные кабели, которые прошли тщательные испытания и, как правило, имеют броню на отдельных проводниках для превосходной изоляции и прочную оболочку, устойчивую к сильному истиранию. Кабели в лотках также проходят строгие испытания на удар и раздавливание в соответствии с UL 1569 и не требуют использования кабелепровода.Это снижает затраты на установку и техническое обслуживание, а также упрощает и ускоряет прокладку во время установки, особенно при использовании кабелей с лотковым номиналом и гибкой оболочкой, таких как ÖLFLEX®190 и ÖLFLEX®190CY, ÖLFLEX® AUTO-I и других.

Когда следует использовать кабель для лотков? Кабельный лоток

применяется во многих различных расширениях промышленных предприятий, автомобильных заводах, проводке лотков, ветроэнергетике, станках, лесозаготовительном оборудовании, нефтяном и нефтехимическом оборудовании, складских и упаковочных предприятиях с низкой температурой, технологическом оборудовании и многом другом. Несмотря на широко распространенное неверное толкование в отрасли, кабель со стандартным лотком не может прокладываться за пределами кабельного лотка в соответствии с Национальным электротехническим кодексом (NEC), гл. 336.10(7) от 2014 г. Если кабель должен проходить вне лотка на любой длине, необходимо использовать кабель лотка, рассчитанный на «открытую прокладку» (ER).

Когда следует использовать открытый кабель (ER) для лотка?

В отличие от стандартных кабелей для лотков, кабели для открытых лотков можно прокладывать в приложениях, где кабель будет падать из лотка в лоток или из лотка в оборудование, такое как двигатель.Эти кабели могут быть установлены снаружи кабельного лотка на шесть футов за один раз на расстоянии до 50 футов при надлежащей поддержке, такой как распорки. В некоторых приложениях это снижает потребность в защите кабеля без ER в кабелепроводе, когда он проходит между лотком и устройством, поскольку они соответствуют требованиям к раздавливанию и ударам для бронированных кабелей. Это устраняет затраты на кабелепровод и установку, дополнительную броню и огромную плату за нарушение NEC.

Какие существуют рейтинги лотков, что они означают и где они обычно используются?

• Тип TC ( Кабель в лотке) Кабели в лотке будут наиболее распространенным типом, который вы увидите на рынке.Они рассчитаны на 600 В, и при установке нет ограничений по длине. Эти кабели чаще всего используются в силовых цепях и цепях управления, а также в лотках, где требуются огнезащитные свойства. Они могут быть установлены в кабельных каналах, кабельных лотках и на открытом воздухе. Если вы намерены проложить кабель для лотка на 600 В с провисанием между лотком и частью оборудования на расстоянии более 6 футов, обязательно используйте кабель для лотка типа TC-ER (кабель для лотка — открытая прокладка), такой как ÖLFLEX® TRAY. II, ÖLFLEX® Control TM/TM CY, ETHERLINE® TRAY CAT7 или ÖLFLEX® TRAY VTC.
• Type PLTC ( Power Limited Tray Cable) Кабели представляют собой кабели для лотков с номинальным напряжением 300 В в соответствии с UL 13. Эти кабели для лотков обычно используются OEM-производителями, а также в приложениях, отличных от пленума и стояка. Кабели лотка с ограниченной мощностью можно прокладывать в том же лотке, что и кабели питания 600 В и лотка управления, если они разделены перегородкой. В категории кабелей PLTC существует множество подрейтингов, поэтому многие из этих кабелей с лотковыми рейтингами тестируются на несколько рейтингов. Вы найдете двойные номиналы во многих кабелях, таких как UNITRONIC® 300 STP .
• Тип ITC (кабель инструментального лотка) Кабель — это наиболее распространенный тип кабеля PLTC, который мы видим на рынке. Эти кабели также рассчитаны на напряжение 300 В, но предназначены для использования в прокладках непосредственно под землей и обычно используются подрядчиками. Длина кабеля ITC между лотком и оборудованием не может превышать 50 футов за пределами лотка, даже если он поддерживается. Просмотрите продукты ITC типа ÖLFLEX® Chain TM и ÖLFLEX® Chain TM CY, UNITRONIC® 300/300S и UNITRONIC® 300 STP , а также другие наши продукты с рейтингом тарелок, чтобы найти то, что подходит для вашего приложения.

Просмотрите наши кабели для лотков и используйте наш чат, чтобы поговорить с торговым представителем сегодня, чтобы найти лучшее решение для вашего приложения.

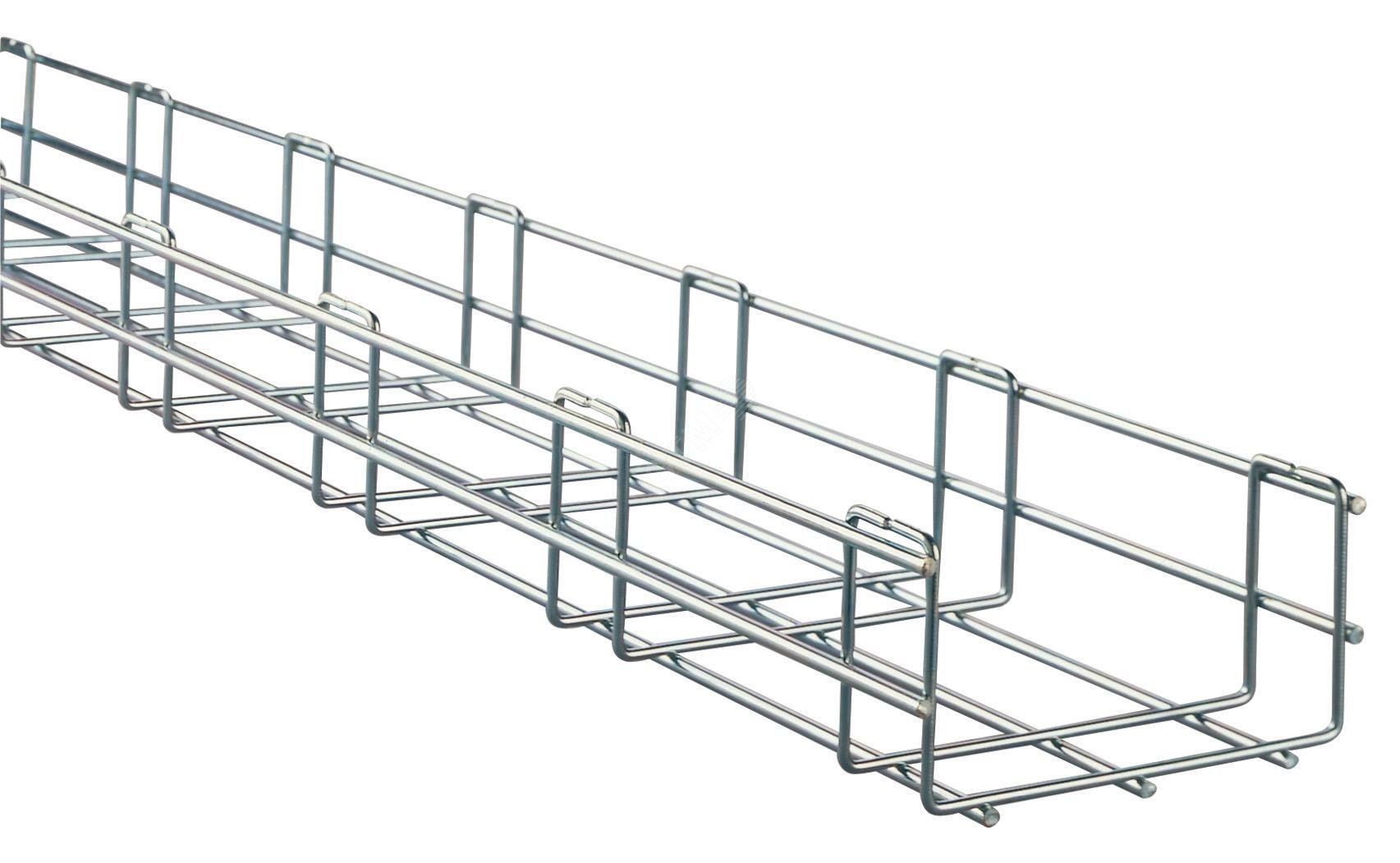

Кабельный лоток из проволочной сетки для CATx, 3000 мм (10 футов), широкий, 6 шт. в упаковке

	SRWB12210STR10	Проволочный кабельный лоток — 300 x 50 x 3000 мм (12 дюймов x 2 дюйма x 10 футов), 10 шт. в упаковке
	СРВБ12210С2СТР	Кабельный лоток из проволочной сетки — 300 x 50 x 1500 мм (12 дюймов)x 2 дюйма x 5 футов), 2 шт. в упаковке
	SRWB12410STR6	Проволочный кабельный лоток — 300 x 100 x 3000 мм (12 дюймов x 4 дюйма x 10 футов), 6 шт. в упаковке
	СРВБ12410С2СТР	Проволочный кабельный лоток — 300 x 100 x 1500 мм (12 дюймов x 4 дюйма x 5 футов), 2 шт. в упаковке
	SRWB12CROSSBRKT	Трапециевидный подвесной поперечный кронштейн для проволочных кабельных лотков, 300 мм (12 дюймов))
	SRWB18410STR6	Проволочный кабельный лоток — 450 x 100 x 3000 мм (18 дюймов x 4 дюйма x 10 футов), 6 шт. в упаковке
	СРВБ18410С2СТР	Проволочный кабельный лоток — 450 x 100 x 1500 мм (18 дюймов x 4 дюйма x 5 футов), 2 шт. в упаковке
	SRWB18CROSSBRKT	Трапециевидный подвесной поперечный кронштейн для кабельных лотков из проволочной сетки, 450 мм (18 дюймов))
	SRWB6210STR10	Проволочный кабельный лоток — 150 x 50 x 3000 мм (6 дюймов x 2 дюйма x 10 футов), 10 шт. в упаковке
	СРВБ6210С2СТР	Проволочный кабельный лоток — 150 x 50 x 1500 мм (6 дюймов x 2 дюйма x 5 футов), 2 шт. в упаковке
	SRWB6410STR10	Кабельный лоток из проволочной сетки — 150 x 100 x 3000 мм (6 дюймов)x 4 дюйма x 10 футов), 10 шт. в упаковке
	СРВБ6410С2СТР	Проволочный кабельный лоток — 150 x 100 x 1500 мм (6 дюймов x 4 дюйма x 5 футов), 2 шт. в упаковке
	SRWB6CROSSBRKT	Трапециевидный поперечный кронштейн для проволочных кабельных лотков, 150 мм (6 дюймов)
	СРВБАРКБФФЛ	Комплект пролетных звеньев дугового буфера для проволочных кабельных лотков (2 дюйма)высокий)
	СРВБАРКБФФЛ4	Комплект больших дуговых буферных звеньев для кабельных лотков с проволочной сеткой (высота 4 дюйма)
	СРВБАКСИСПЛР	Соединитель осей для проволочных кабельных лотков
	СРВБДРОП	Кабельный зажим/водопад для кабельных лотков с проволочной сеткой, ширина 45 мм
	СРВБХДКПЛР	Комплект усиливающих стержней для кабельных лотков из проволочной сетки
	СРВБЛКПЛР	L Комплект соединителей для проволочных кабельных лотков
	СРВБСПДРРКТ	Настенный/напольный крестообразный кронштейн для проволочных кабельных лотков
	СРВБТЦПЛРБР	Соединительная планка для быстрой стыковки проволочных кабельных лотков, 50 шт. в упаковке
	СРВБТЦПЛРБС	Соединительное основание без инструментов для проволочных кабельных лотков
	СРВБУНВБАСЭ	Напольное крепление опорного кронштейна для проволочных кабельных лотков
	СРВБУНВКЛИП	Потолочный зажим для проволочных кабельных лотков, 50 шт. в упаковке
	СРВБУНВКПЛР	Универсальный комплект соединителей для проволочных кабельных лотков, 50 шт. в упаковке
	СРВБВАЛЛБРКТ	Настенный L-образный кронштейн для 150-мм и 300-мм кабельных лотков из проволочной сетки
	SRWBWALLBRKTHD	Усиленный настенный кронштейн для проволочных кабельных лотков 150–450 мм
	SRWBWALLBRKTHDL	Большой усиленный настенный кронштейн для кабельных лотков из проволочной сетки 150–450 мм
	SRWBWALLBRKTLD	Легкий настенный кронштейн для небольших кабельных лотков из проволочной сетки

Часто задаваемые вопросы | Союзный университет

Что такое лотковый кабель?

Кабели

Tray — это любые кабели, одобренные для прокладки в кабельных лотках или кабельных лотках. Поскольку кабели в лотках часто подвергаются воздействию, они невероятно универсальны и долговечны. Их можно использовать во влажной и сухой среде, в помещении и на открытом воздухе, с экраном или без него.

Для чего можно использовать лотковые кабели?

Кабели-лотки

предназначены для использования на нефтехимических заводах, промышленных системах управления, системах внутренней связи, реле управления дорожным движением, удлинителях питания и других функциях высокой мощности. Кабель одобрен для использования во взрывоопасных зонах класса 1 и 2, раздела 2, а также для прокладки в лотках, кабельных лотках, желобах, воздуховодах, кабелепроводах и каналах.

Кабели лотка с ограниченной мощностью

могут использоваться для охранной сигнализации, нефтехимических заводов, бизнес-машин, цепей с ограниченной мощностью, систем внутренней связи, кассовых аппаратов и промышленных систем управления. Также доступны кабели для лотков ветряных турбин (WTTC) для экологически чистых ветровых турбин.

Какие типы проводов можно прокладывать в системах кабельных лотков?

Наиболее часто используемые кабели лотков, используемые в системах кабельных лотков или желобах:

• Кабель питания и лотка управления (тип TC)
• Кабельный лоток с ограничением мощности (тип PLTC)
• Кабель инструментального лотка (тип ITC)
• Волоконно-оптический кабель
• Проводники цепи пожарной сигнализации
• Кабель связи
• Кабель лотка ветряной турбины (WTTC)

Какими свойствами обладают кабели в лотках?

Кабели для лотков

Allied Wire and Cable обладают множеством превосходных характеристик, которые делают их идеальными для вышеупомянутых применений.Наш лотковый кабель типа TC соответствует указанным статьям Национального электротехнического кодекса, директивам UL и результатам испытаний на пламя. Кабель устойчив к солнечному свету, теплу и влаге.

В чем разница между лотковым кабелем типа PLTC и лотковым кабелем типа TC?

Тип

PLTC представляет собой кабель-лоток с ограниченной мощностью, рассчитанный всего на 300 вольт, а тип TC рассчитан на 600 вольт.

Товары — Чалфант

Лоток для лестницы

Когда металлические лестничные кабельные лотки достигли зрелости, они использовались для поддержки новых бронированных экранированных силовых кабелей, которые разрешалось использовать вне кабелепровода.Коммунальные службы и промышленные компании начали использовать лотки из просечно-вытяжного листа и сплошных желобов для поддержки силовых и контрольных кабелей.

Кабельные лотки

быстро зарекомендовали себя как безопасное, надежное и экономичное решение для прокладки и поддержки кабелей. Экономия затрат на установку более чем на 50% от проекта к проекту привела к тому, что рынок металлических кабельных лотков превысил 80 миллионов долларов.

Кабельный лоток

НЕ ЯВЛЯЕТСЯ ПРОВОДОМ и рассматривается как опора для кабелей. Это дает дизайнеру и пользователю множество преимуществ.

— Полная оценка кабелей на открытом воздухе приводит к меньшим размерам проводников по сравнению с кабелепроводом

.

— Больший допустимый объем заполнения приводит к меньшему пространству

— Используется во всех местах, кроме шахт лифтов (единственный запрет на использование кабельных лотков)

— Используется в качестве заземляющего проводника оборудования (по классификации UL)

— Меньшая нагрузка на кабели во время установки и эксплуатации

— Повышенная безопасность, отсутствие проблем с конденсацией влаги и передачей коррозионно-активных или взрывоопасных газов, как в кабелепроводе

— Упрощенное техническое обслуживание благодаря гибкости добавления или замены цепей

— Упрощенное проектирование и строительство.Добавлять, изменять, модифицировать проще

— Используется с другими методами подключения

— Более длинные опорные пролеты до 55 футов (стандартная система Chalfant до 40 футов)

Выбор правого лотка лестницы

  1   Определение типа лотка — Кабельный лоток лестничного типа может поддерживать тяжелые силовые кабели или кабели связи небольшого размера для передачи данных управления и телефонные кабели или их сочетание.

            — Расстояние между звеньями : Следует использовать одножильные кабели более 4/0 и MC с расстоянием между звеньями 12 или 18 дюймов.Кабели меньшего диаметра требуют расстояния между звеньями 6 или 9 дюймов.

            —   Нижний лоток : желобчатые, цельные или вентилируемые лотки обеспечивают защиту и лучшую поддержку для небольших легких инструментов или кабелей передачи данных.

            — Разделительные полосы и крышки : Разделительные полосы можно использовать для разделения кабелей питания или силовых кабелей и кабелей управления, чтобы избежать затрат на добавление второго или отдельного лотка для каждого из них. Крышки не требуются NEC, но их следует учитывать для защиты персонала и любого мусора или других материалов, которые могут упасть в лоток.

  2   Выбор металла и/или отделки материала —  Место проведения работ и окружающая среда определяют, какой металл и/или отделка требуется. Проверьте, где используется лоток. Существуют ли необычные коррозионные условия (например, на некоторых химических и бумажных предприятиях)?

            — Алюминий (Высокопрочный профиль 6063Т6, Лист 5052х44) — Большинству условий удовлетворяет алюминиевый лоток, что обуславливает его популярность. Он дешевле и проще в установке, чем оцинкованная сталь, а его поверхность гладкая и однородная.Лотки с более длинным пролетом также доступны из алюминия. Он идеально подходит для морского побережья, шельфа и большинства нефтехимических и целлюлозных заводов.

            — Оцинкованная сталь (прокатное цинкование ASTM 653A / горячее цинкование погружением после изготовления ASTM 123-B2) — Горячеоцинкованная сталь используется на открытом воздухе, в средах с хлором, кислотой и щелочью. Оцинкованная мельница дешевле и рекомендуется только для внутренних помещений.

            — Нержавеющая сталь (304L и 316L) — Лотки из нержавеющей стали используются в особо агрессивных средах и выгодно отличаются от лотков лестничного типа из стекловолокна.

  3   Определение типа опоры — Просмотрите различные методы и варианты опор и рассчитайте расстояние между опорами, известное как «промежуток опоры».

Вы можете поддерживать свою систему кабельных лотков:

            — от стен или вертикальных колонн с полочными или консольными кронштейнами

            — с трапециевидными или одинарными опорами с использованием резьбовых стержней, подвешенных непосредственно к строительной стали

            — на трубных эстакадах, эстакадах или мостах или под ними

            — в инженерных траншеях, туннелях или непосредственно на крышах

Совет. Вы можете сэкономить деньги, используя более прочный лоток, который увеличивает пролеты и сокращает количество дорогостоящих опор и время установки.Лоток для тяжелых условий эксплуатации также обеспечит большую глубину загрузки и более прочную, менее деформируемую опору с большим пролетом.

  3   Определение нагрузки на кабель   – Проверьте количество и тип кабеля (кабелей) в должностных инструкциях и требованиях. «Заполнение кабеля» в лотке рассчитывается с использованием данных и критериев, указанных в NEC 392. Чтобы определить общий «вес кабеля», сложите все кабели в фунтах на фут.

            — Данные, телефонный и инструментальный кабели должны быть рассчитаны на заполнение лотка на 50 % площади заполнения поперечного сечения лотка (40 % для лотка со сплошным дном).в действительности из-за пустот, перекрывающих круглую форму кабеля, будет казаться, что 50% заполнения полностью заполняют кабельный лоток.

            — Кабель MC 4/0 или больше, номинальное напряжение 2000 В или меньше, может быть проложен только в один слой (сумма диаметров кабеля равна ширине лотка).

            — Одножильный проводник 2000 В или менее, более 1000 KCM может быть установлен только в один слой (сумма диаметров кабеля равна ширине лотка).

            — Прочие силовые кабели и комбинации размеров рассчитываются по сумме площадей кабелей и допустимого заполнения, см. таблицу в NEC 392. 9, чтобы определить ширину лотка. NEC 392 подробно описывает типы кабелей, напряжения, допустимую нагрузку и т. д.

Другие нагрузки, подлежащие расчету —

            — Снег: Добавьте 13,3 фунта/кв. фут для 20-дюймового глубокого мокрого снега.

            — Лед: Добавьте 4,7 фунта/кв. фут

            – Сосредоточенная нагрузка: добавьте эффект сосредоточенной нагрузки от коробок для сращивания, отводов тяжелых кабелей и окончаний кабелепроводов, поддерживаемых вне лотка.

После того, как вы определили наибольшую нагрузку, добавьте ее к другим расчетам нагрузки на кабель.Теперь у вас есть максимальная нагрузка, которую должен выдержать лоток.

Поднос для лестниц Chalfant Каталог

Системы кабельных лотков из стекловолокна | Лоток США

Кабельные лотки из стекловолокна

, также известные как кабельные лотки из армированного стекловолокном пластика (FRP), представляют собой превосходное решение для поддержки электрических кабелей в суровых условиях. Мы поставляем компаниям по всему миру кабельные лотки из стекловолокна, способные выдерживать неблагоприятные коррозионные условия. Наши кабельные лотки из стекловолокна, идеально подходящие для сложных морских и шельфовых площадок, нефтегазовой промышленности и т. д., обеспечивают качество и снижение затрат в течение жизненного цикла благодаря длительному ожидаемому сроку службы.

Усовершенствованные полимерные смолы

Полимерные смолы, используемые US Tray, придают нашим кабельным лоткам из стекловолокна защитные свойства, гарантируя, что они сохранят исключительную долговечность и прочность, несмотря на изменяющиеся условия. Мы хорошо известны своими пултрузионными полиэфирными и винилэфирными смолами, обе из которых являются огнестойкими. Если ваше приложение требует исключительной прочности в условиях сильной коррозионной среды, наша смола на основе сложного винилового эфира станет вашим идеальным материалом для кабельных лотков.

Зачем выбирать кабельные лотки из стекловолокна

Кабельные лотки из стекловолокна популярны в отраслях, где требуются решения, отвечающие высоким требованиям. Вот лишь несколько причин, почему:

• Исключительная прочность: Стекловолокно имеет прочность стали, хотя это легкий материал. Такое сочетание свойств делает его благоприятным выбором, поскольку он отвечает тем же требованиям к тяжелым условиям эксплуатации, что и металлические кабельные лотки, при одновременном снижении некоторых проблем при установке.
• Стойкость к коррозии: Обе наши полимерные смолы могут противостоять коррозии в суровых и щелочных промышленных средах. Обе смолы устойчивы к большинству кислот, в то время как наша винилэфирная смола делает все возможное, чтобы обеспечить дополнительную устойчивость к основаниям.
• Устойчивость к ультрафиолетовому излучению: Наши кабельные лотки из стекловолокна устойчивы к солнечным ультрафиолетовым лучам, что делает их идеальным решением для использования вне помещений в любых климатических условиях.
• Огнестойкий: Наши кабельные лотки из стекловолокна соответствуют стандартам пожарной безопасности, в том числе требованиям к самозатуханию, определенным UL94V-0 и ASTM E-84, класс огнестойкости 1.
• Снижение затрат в течение жизненного цикла: Кабельные лотки из стекловолокна упрощают техническое обслуживание; их не нужно красить, и они не страдают от ржавчины.Разработанные, чтобы выдержать испытание временем в сложных условиях, долговечные кабельные лотки из стеклопластика — это инвестиция, которая может снизить затраты за счет продления жизненного цикла.

Мы предлагаем материалы для лестниц из стекловолокна с распорками из стекловолокна и желоба из стекловолокна для удовлетворения широкого спектра потребностей.

Сертификаты и области применения

Все наши кабельные лотки из стекловолокна внесены в список UL и обладают свойствами, которые делают их превосходным решением для различных отраслей промышленности.

Они также соответствуют следующим требованиям NEMA: NEMA 12A, NEMA 12B, NEMA 12C, NEMA 20A, NEMA 20B, NEMA 20C, NEMA 20C+.

Кабельные лотки из стеклопластика часто используются на нефтяных, газовых и химических заводах, нефтеперерабатывающих заводах, морских объектах и ​​во многих других местах. Для силовых и коммуникационных кабелей и многого другого стекловолокно занимает лидирующие позиции в качестве надежного решения.

Лотки для США доступны в различных размерах и стилях. Выберите глубину загрузки 3, 4, 5 и 6 дюймов, а также полный диапазон ширины от 6 до 36 дюймов, чтобы наилучшим образом удовлетворить ваши потребности.

Купить American, US Tray Кабельные лотки из стекловолокна

Наши изготовленные в Америке кабельные лотки из стекловолокна — это высококачественное, долговечное и коррозионностойкое решение для кабельных лотков.Мы здесь, чтобы упростить поиск подходящих кабельных лотков для вашего приложения, поэтому обращайтесь к нам с любыми вопросами или для получения рекомендаций, адаптированных к вашему проекту.

Разница между кабельными лестницами и кабельными лотками

Может быть сложно решить, какой вариант поддержки идеально подходит для вашего приложения, поскольку существует множество доступных альтернатив.

Что касается кабельных лестниц и кабельных лотков, существует несколько ключевых отличий, которые могут помочь вам принять решение. Читайте дальше, чтобы узнать больше о лучших альтернативах для вас.

Кабельные лестницы

обычно используются для поддержки тяжелых кабелей или передачи больших объемов, особенно если между опорами много пролетов.

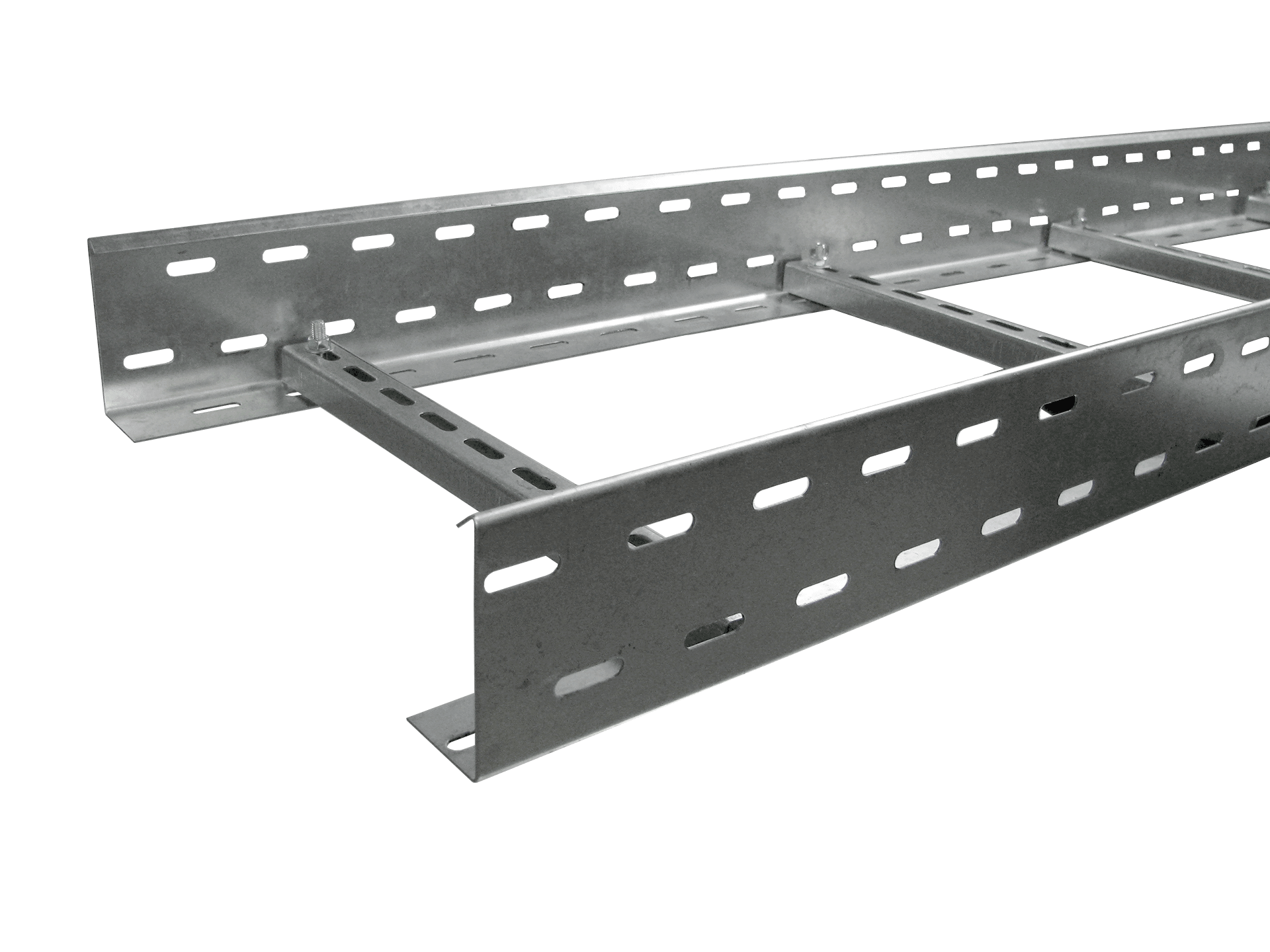

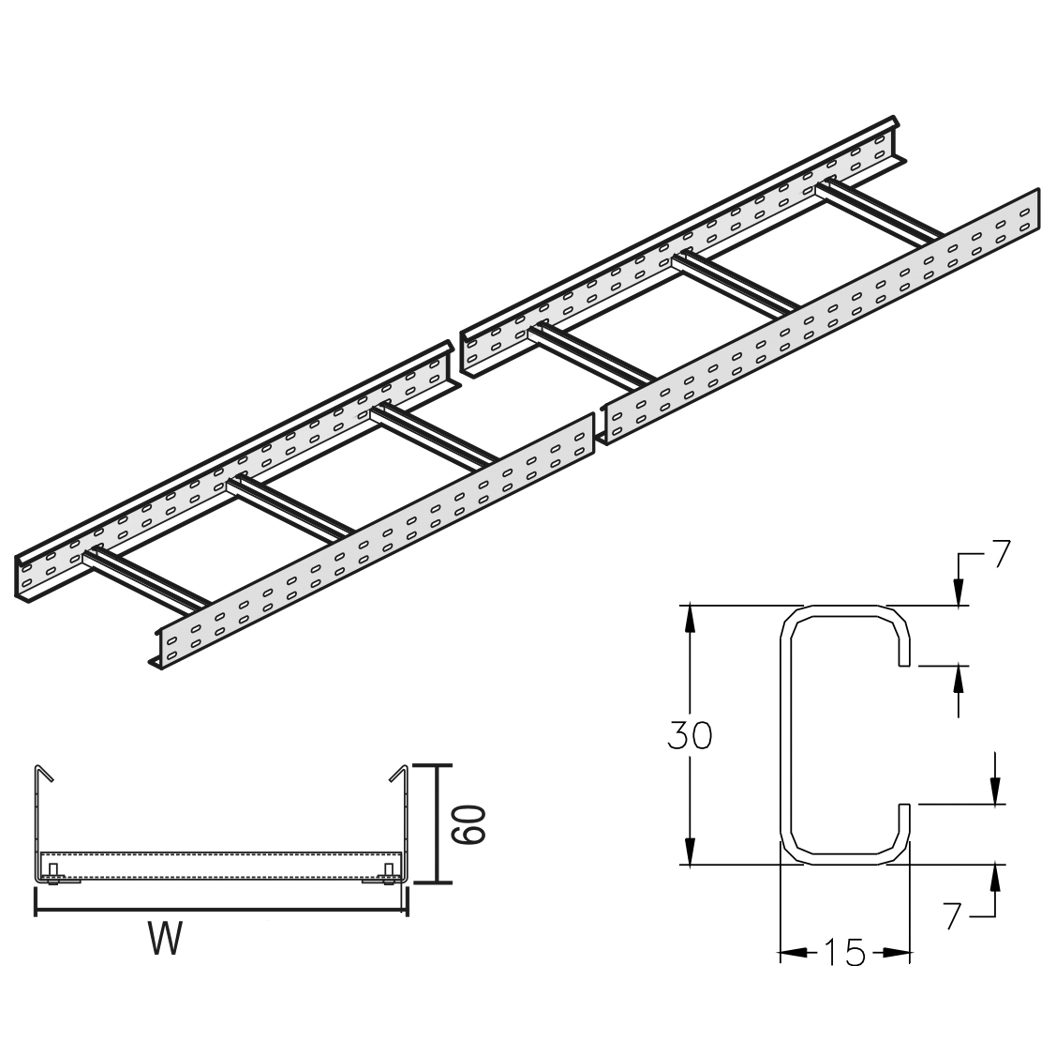

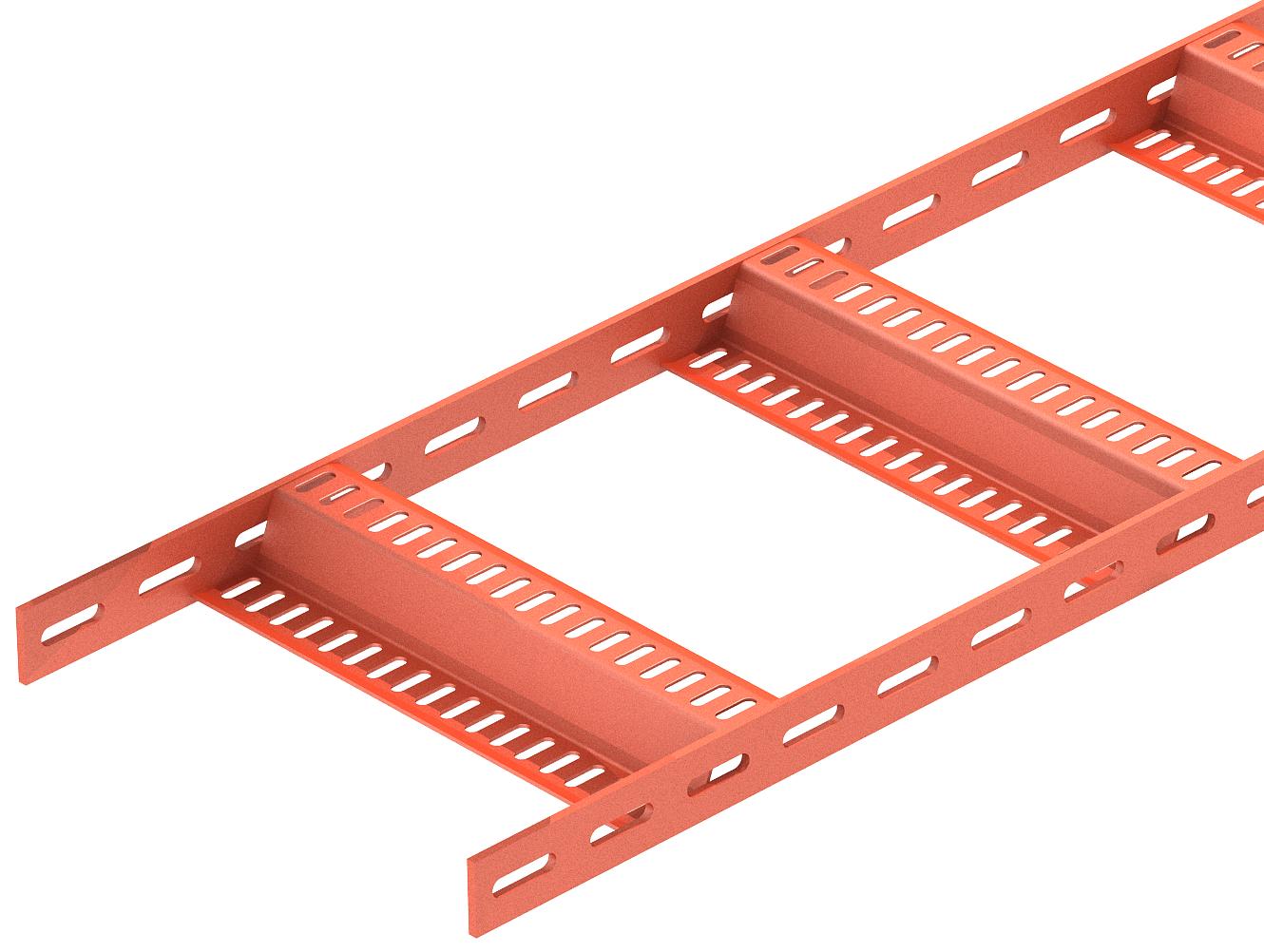

Кабельная лестница

Другие известные названия: лестничный лоток, кабельная трасса

• Простая конструкция с боковыми поручнями и перекладинами. Перфорированные перекладины упрощают крепление кабельных стяжек или кабельных скоб непосредственно к лестнице.
• Кабели, жгуты проводов и другие связанные с ними электрические системы изготовлены из этого материала.Он часто используется в контрольно-измерительных кабелях, телекоммуникационных проводах, воздушных линиях электропередач и других подобных приложениях.
• Может работать с толстыми кабелями, жгутами кабелей и трубопроводами на длинных опорных пролетах.
• В любом из ответвлений кабели могут входить и выходить по желанию.
• Лестницы обеспечивают лучшую циркуляцию воздуха, что имеет решающее значение для поддержания надлежащей температуры в кабелях.
• Должно быть небольшое скопление влаги, воды или пыли.
• Кабели видны и легко доступны, что упрощает их проверку и модификацию.
• Кабели могут быть покрыты защитным покрытием для защиты от УФ-излучения, снега/льда и кражи.
• Фитинги на пролете кабельной лестницы Oglaend System, такие как колена, тройники, поперечины и подступенки, упрощают изменение направления или высоты. Идеальные идеи экономии места для вашей ванной комнаты:
• 3- и 6-метровые длины являются наиболее распространенными.

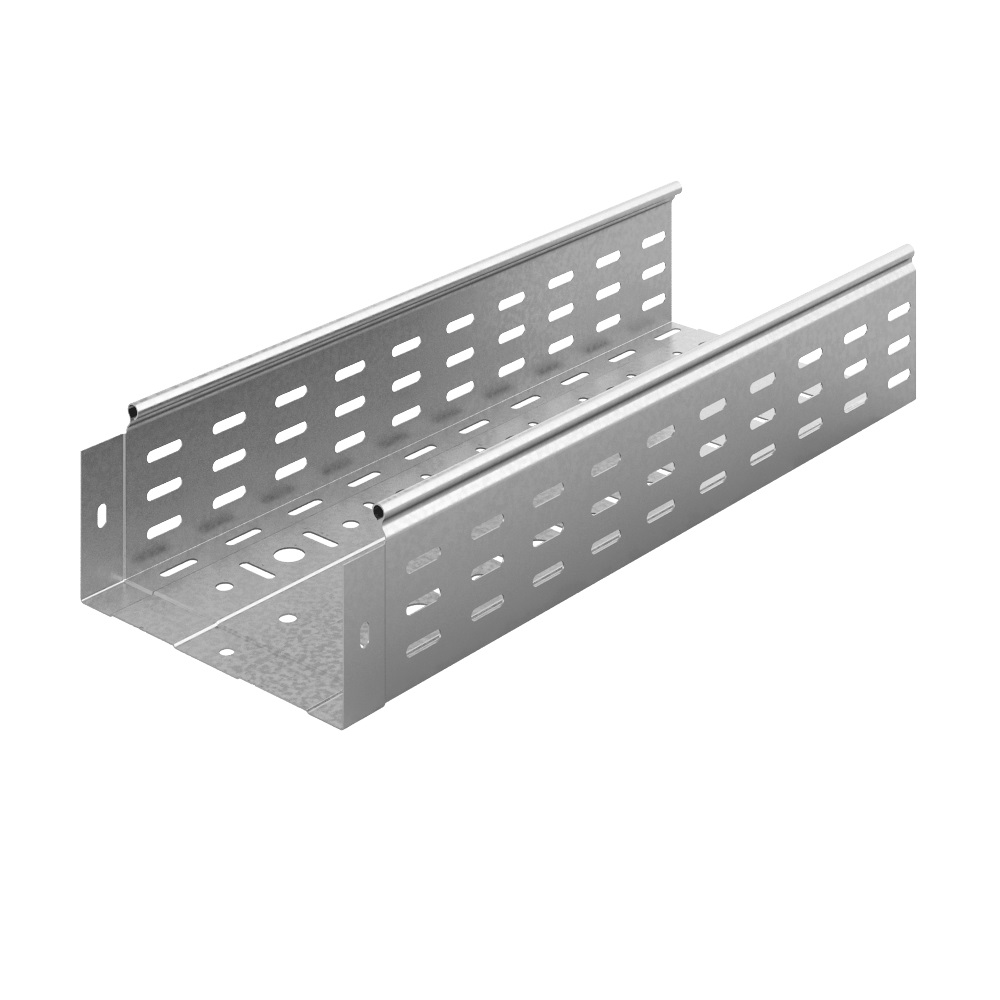

Кабельный лоток

Другие известные названия: желоб, вентилируемый кабельный лоток

• Цельный металлический лист.Многие кабельные лотки имеют прорези, что упрощает размещение оборудования и крепление кабельных стяжек, а также других креплений, таких как хомуты для труб.
• Подходит для легких электрических и измерительных кабелей и трубок.
• Водостойкая конструкция из ламината защищает от влаги и шума, а перфорация обеспечивает отвод влаги и вентиляцию.
• Количество кабелей, которое должно быть установлено в системе домашнего кинотеатра, является спорным, но есть несколько факторов, которые следует учитывать, прежде чем добавлять какие-либо дополнительные провода.Если у вас есть три или меньше HDMI-подключений на одном канале, предпочтительнее использовать лотки вместо коробок, потому что они обеспечивают дополнительную поддержку и предотвращают провисание кабелей, что может повредить цепь
• Наиболее привлекательной альтернативой является использование кабельных лотков. Кабельные лотки — отличный вариант для сокрытия проводов без потери их расположения в зданиях без панельных потолков.
• Капот изготовлен из алюминия и отличается хорошей обзорностью, благодаря чему водители могут заметить вас с большого расстояния.Доступны крышки для защиты проводки от ультрафиолета, снега/льда и вандализма.
• Пользователи также могут приобрести 12-метровые пучки, чтобы уменьшить количество кабелей. Кабели обычно поставляются длиной 3 метра.
