Лотки кабельные перфорированные

Кабельные лотки – это специальные изделия для монтажа и прокладки кабельно-проводниковой продукции. В процессе их изготовления применяются только высококачественные материалы, а именно сталь с цинковым антикоррозийным покрытием. Главным предназначением кабельных лотков является монтаж силовых конструкций с выполнением такой функции, как защита от внешних механических и природных воздействий. Сегодня кабельные металлические лотки используются повсеместно. Существует несколько видов данных изделий, а именно: перфорирофанные, сплошные, проволочные и лестничные. Рассмотрим более подробно первый вид кабельного лотка, поскольку он является наиболее популярным и часто используемым.

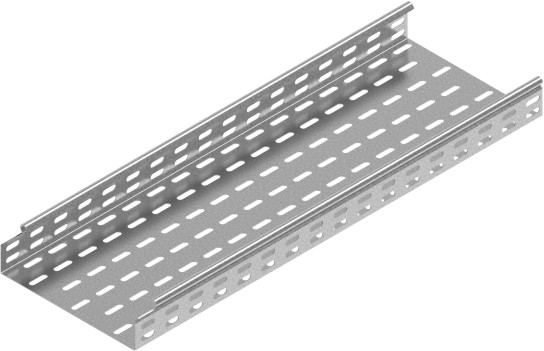

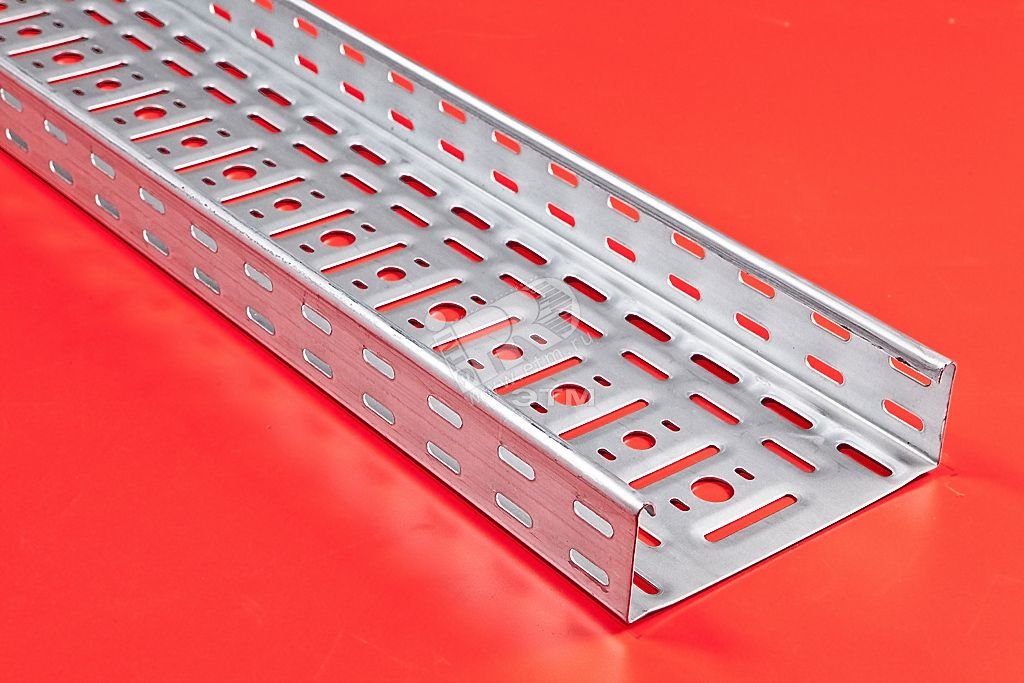

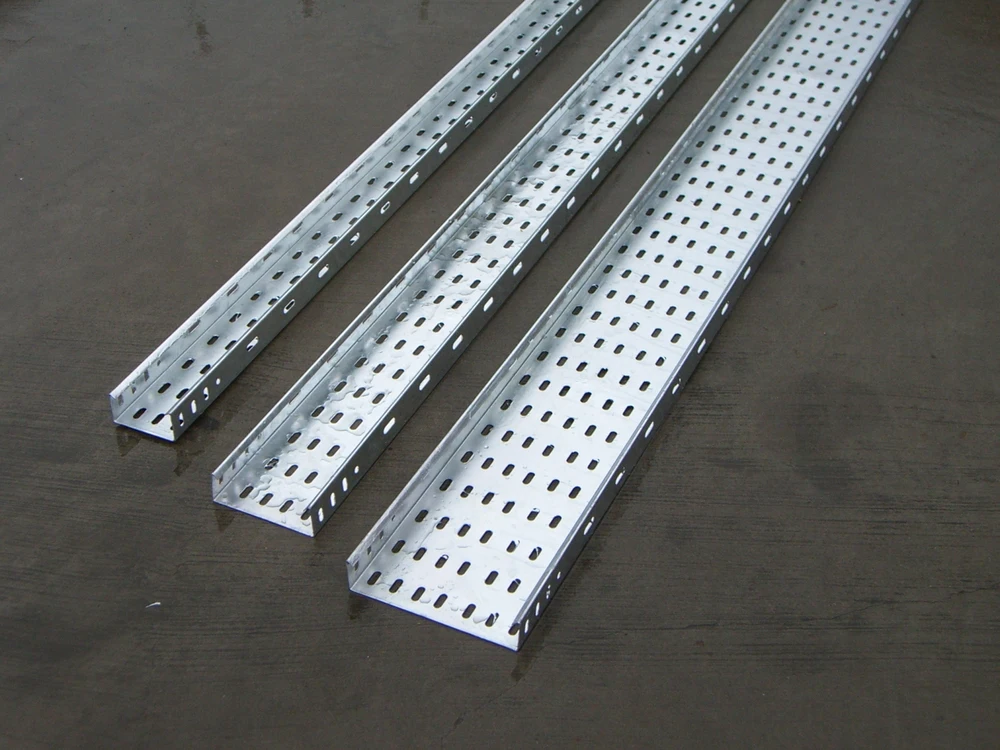

Перфорированный кабельный лоток

Главная функция данного типа изделия заключается как в защите кабельно-проводниковой продукции, так и в ее удержании в течение всего срока использования.

Уровень защиты легко можно увеличить, используя различные крышки, пластины и т.п. Данная особенность позволяет эксплуатировать перфорированный кабельный лоток в условиях с повышенными рисками (например, высокая степень влажности в помещении).

Конструктивно изделие представляет собой металлическую прямоугольную емкость, элементы которой имеют перфорированную основу. Данная емкость именуется «каналом», в следствие чего лоток имеет другие названия: «кабель-канал» или «кабельный короб». Какое бы название не имел лоток, он остается самым популярным, надежным и высококачественным изделием для монтажа электропроводки в различных условиях.

Перфорированный кабельный канал (лоток) имеет два варианта установки: с крышкой и без крышки. В первом случае значительно сильно повышается уровень защиты кабелей и проводов от пагубного влияния внешних факторов. Иными словами, наличие крышки дает возможность использования кабель-канала в ситуациях разного уровня сложности.

Кабельный перфорированный короб – это оптимальное решение для монтажа кабельных трасс с напряжением более 1000В.

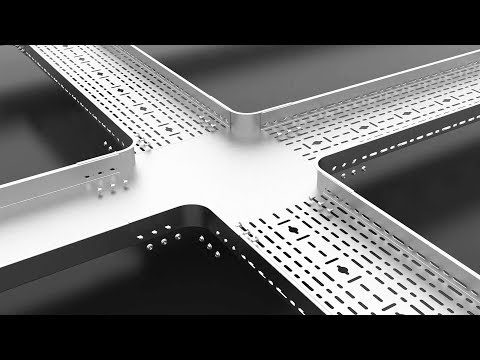

Отличительная особенность конструкции перфорированных лотков – наличие перфорации по бокам в виде отверстий на протяжении всей длины конструкции. Данная черта коренным образом облегчает процесс монтажа кабельно-проводниковых изделий и самого резанного на части короба. Также конструктивной особенностью являются отверстия круглой формы, которые очень сильно улучшают процесс крепления кабелей. Суть перфорации как таковой заключается в предотвращении сильного перегрева (важнее: последующего воспламенения!) кабельной продукции, размещенной в лотке. Наличие оштампованных краев облегчает процесс соединения элементов конструкции.

Использование перфорированного кабель-канала полностью безопасно для человеческого здоровья еще и за счет того, что на поверхности крышек имеется заземление.

Кабельный короб с перфорацией бывает нескольких видов (по материалу изготовления): нержавеющая сталь, сталь горячей оцинковки, оцинкованная сталь.

Самый популярный тип – лоток из оцинкованной стали. Суть оцинковки заключается в том, что металлический элемент нагревается до определенной температуры и опускается в емкость с цинком в расплавленном состоянии. Данный процесс дает равномерное покрытие плотным слоем цинка, защищающего лоток от коррозии и увеличивающего продолжительность службы.

Оцинкованная сталь позволяет использовать лоток как для внутреннего монтажа, так и для внешнего. Перфорация существенным образом облегчает процесс осмотра кабельно-проводниковой продукции.

Каким образом осуществляется монтаж лотков?

Методы крепления кабель-каналов должны гарантировать надежность и прочность, ведь данные изделия испытывают колоссальную физическую нагрузку за счет большого числа монтируемых кабелей.

Существует три места установки: пол, потолок и стены.

Настенное крепление — наиболее распространенный метод, осуществляемый при помощи кабельных полок, которые монтируются непосредственно на стену.

Также могут использоваться специальные стойки, которые гарантируют долгий срок эксплуатации и надежность. Кабельная стойка – это отличный способ осуществить монтаж сразу нескольких кабель-каналов параллельным образом для раздельной прокладки кабелей или проводов. При вертикальном прокладывании используются специальные скобы-кронштейны.

Кронштейны и полки отличаются следующими преимуществами: простая установка, высокий показатель несущей способности, надежность, прочность, универсальность.

Потолочный монтаж происходит с использованием стоек, кронштейнов, шпилек, перфорированных лент и др.

Одними из самых часто используемых способов монтажа являются потолочные стойки и перфорированная лента.

Кабельный лоток на потолочные стойки крепится при помощи потолочного кронштейна, который, в свою очередь, монтируется анкерными болтами или забивными анкерами. Такой способ монтажа дает возможность без труда осуществлять демонтаж конструкции. Расстояние между потолочными кронштейнами должно варьироваться в диапазоне от 1 до 1,5 м.

Использование перфоленты — самый дешевый способ, но область применения при этом ограничена из-за недостаточно большой жесткости. Крепится лента при помощи болтов, вворачиваемых в анкеры. Крепеж каналов к перфорированной ленте осуществляется при помощи винтов, гаек и шайб.

Применение специальных шпилек и монтажного профиля существенно облегчает установку, а также снижает стоимость всей конструкции. Минусом является ограниченная несущая способность. При помощи монтажа нескольких профилей появляется возможность создания нескольких каналов, располагающихся параллельно.

Напольный монтаж может происходить несколькими способами: стойки и кронштейны, монтажная стойка и профиль, скоба-кронштейн.

Торговая сеть «Планета Электрика» имеет в своем ассортименте большой выбор различных

изделий для электромонтажа и прокладки кабеля, в число которого входят кабельные лотки различных видов. Приобрести необходимый товар Вы можете в торгово-выставочном зале «Планета Электрика» вашего города, а также совершив заказ на нашем сайте.

Кабельные лотки. Виды и монтаж. Применение и параметры

При производстве электромонтажных работ кабельные лотки необходимы для прокладки магистральной линии питания электроэнергией с большой нагрузкой на значительные расстояния.

Они защищают кабели от внешних повреждений, сохраняют эстетичность помещения, скрывают кабели, которые не подходят для интерьера помещения. Конструкция кабельных лотков не представляет сложности и выполнена в виде желоба из различных материалов, с крышками и перфорацией.

Внутренняя поверхность желоба обработана, во избежание повреждения кабеля при укладке. В такие лотки можно укладывать как один, так и несколько кабелей.

Виды лотков

Лотки разделяются на несколько видов по материалу изготовления:

Металлические.
Пластмассовые.
Оцинкованные.
Железобетонные.
Бетонные.

Металлические кабельные лотки

Такие лотки изготавливают из низкоуглеродистой или нержавеющей стали, а также оцинкованного железа. Наиболее популярными стали лотки из оцинкованной стали, так как она имеет наилучшие эксплуатационные свойства и коррозионную стойкость, в сравнении с черным металлом. Их стоимость ниже лотков из нержавейки.

Кабельные лотки из оцинкованного железа

В свою очередь лотки из оцинковки разделяют на:

Лестничные лотки.
Неперфорированные лотки с крышкой.
Перфорированные лотки.
Проволочные лотки.

Лестничные

Лестничный тип лотков используется при условии установки опор для открытой укладки электрической проводки, действующей под напряжением до 1 кВ.

Лотки производят из оцинкованной стали толщиной 1,2 мм. Для удобства установки применяют поперечные перекладины, и другие дополнительные элементы.

В лотки разрешается укладка как силовых, так и маломощных кабелей. К кабелям, расположенным в лотках, имеется свободный доступ для ремонта и техобслуживания.

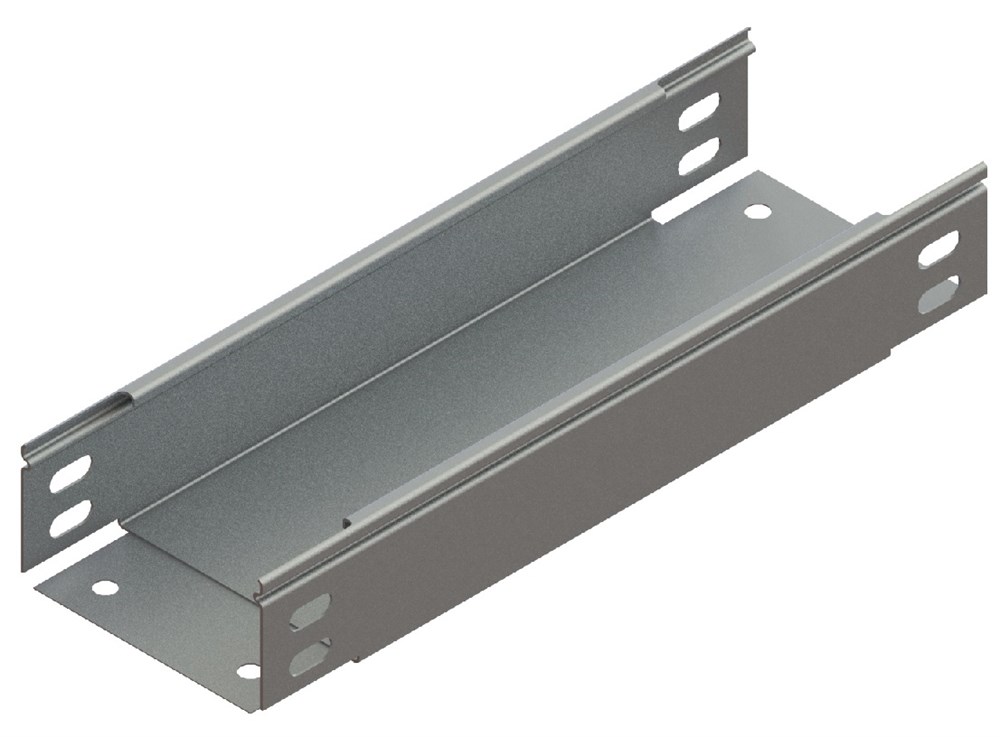

Неперфорированные лотки с крышкой

Такие лотки рассчитаны для установки силовых и маломощных проводов в виде пожарных, охранных или информационных проводов, в любых помещениях. Лотки состоят из крышки и основания.

При монтаже основание жестко фиксируется на поверхности, в лотки укладываются провода и кабели, сверху закрывается крышка. Такие лотки дают возможность создания электрической сети, при этом сохранив все достоинства наружной сети: мобильность, удобство установки, малая стоимость, изменение формы, высокая безопасность, сохранение внешнего вида помещения.

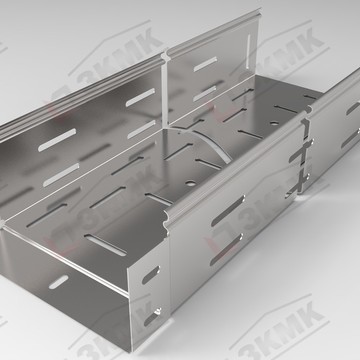

Перфорированные лотки

Такие лотки выполнены из оцинкованного металла с перфорированной основой. Его еще называют кабельным коробом или металлическим кабель-каналом. Перфорированный лоток можно монтировать с крышкой и без крышки, которая позволяет повысить защиту проводки, и расширяет область использования такой конструкции. Перфорированный вариант является оптимальным для кабелей напряжением до 1000 вольт.

Основной особенностью конструкции является боковая перфорация в виде отверстий по всей длине лотка. Это облегчает монтаж кабелей. Через отверстия удобно закреплять кабели в лотке. Перфорация предотвращает перегрев кабеля.

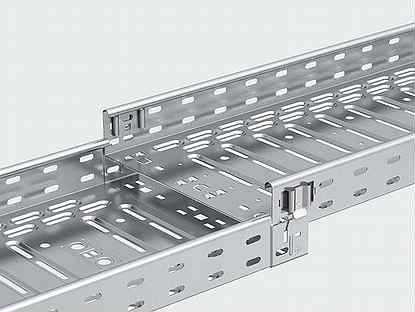

Другой особенностью являются штампованные края, помогающие быстро соединять конструкцию внахлест. На крышке лотка имеется заземление, что создает безопасность для человека.

Существует три вида перфорированных лотков по материалу изготовления из:

Нержавеющей стали.
Оцинкованного металла.
Металла горячего цинкования.

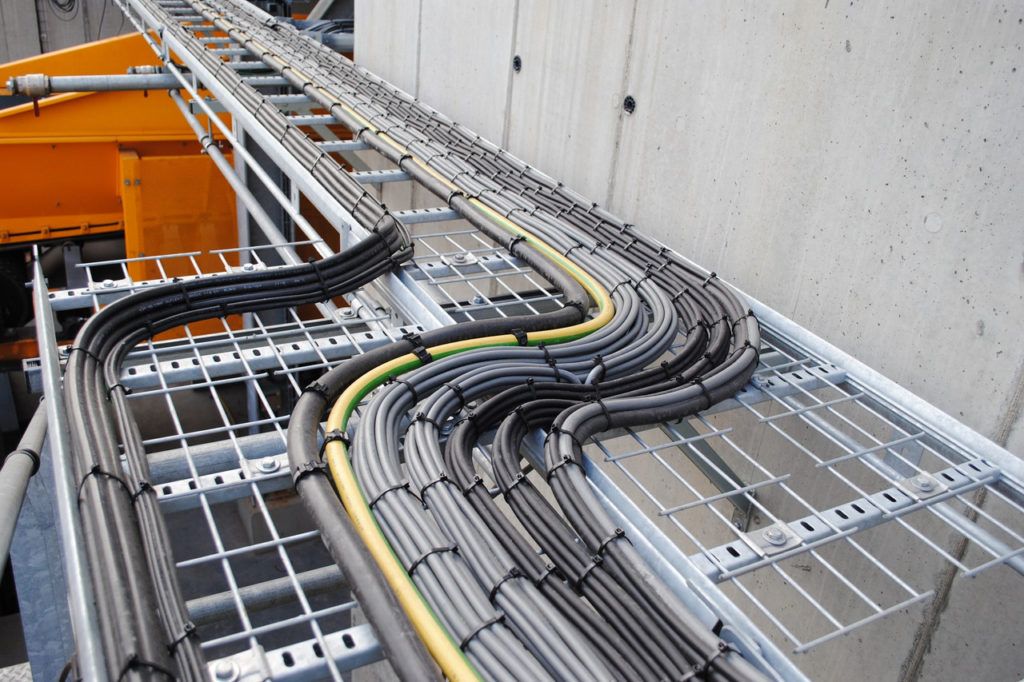

Проволочные лотки

Кабельные лотки из проволоки изготавливают из оцинкованной стальной проволоки, и используются для монтажа открытых линий кабелей на промышленных объектах и жилых домов.

Силовые кабели допускается прокладывать вместе с проводами малой мощности. Проволочные модели лотков допускается монтировать в замкнутых и открытых пространствах.

Достоинства

Малая масса сочетается с необходимой надежностью и прочностью.
Возможность вентиляции кабелей.
Удобный доступ для контроля кабеля.

Пластиковые кабельные лотки

В жилых помещениях, офисах чаще всего используют кабельные лотки, выполненные из ПВХ пластика. Их допускается использовать для укладки кабелей до 400 вольт, а также проводов телекоммуникаций внутри помещений для открытой проводки.

Пластиковые каналы для кабелей состоят из пластикового желоба с крышкой, которая закрывается на защелку. Желоб лотка бывает полым, либо со съемными разделителями.

Пластиковые лотки для кабелей делятся на виды, в зависимости от уровня размещения:

Простые. Служат для разводки сетей, сохранения их от повреждений.
Парапетные. Их установка осуществляется на рабочем уровне (на уровне рабочего стола). Внутренняя часть лотка может иметь разделители, для изоляции проводов разных функций. В таком случае имеется возможность монтажа розетки непосредственно на пластиковый лоток.
Плинтусные. Предназначены для монтажа кабелей по низу помещения.
Напольные. Служат для защиты кабелей, проложенных по полу.
Карнизные. Их монтаж производится наверху под потолком.

Подобные лотки из пластмассы имеют некоторые достоинства и недостатки.

Преимущества

Имеют невысокую стоимость.
Малый вес, что облегчает процесс монтажа линии.
Простая и легкая корректировка конструкции.
Эстетичность после монтажа.
Удобный уход и обслуживание.

Недостатки

Значительная подверженность износу, в отличие от металлических лотков.
Не выдерживают повышенной температуры, деформируются при нагревании проводов, что приводит к преждевременной замене.
Пластиковые лотки используются только для внутренних работ, наружный монтаж не рекомендуется.

Размеры

Все лотки для кабелей делятся по размерам, и имеют большую классификацию для любых размеров. Высота лотка составляет от 35 до 110 мм, толщина стали от 0,75 до 1,25 мм, ширина лотка от 50 до 600 мм. У лотков стандартная длина 3005 мм. Перфорация чаще всего равна 9 х 22 мм.

Монтаж

При укладке кабелей необходимо разместить в лотке наибольшее количество кабелей и проводов. Значительная нагрузка на лотки для кабелей может привести к падению конструкции, поэтому необходимо особое внимание уделить методу фиксации и укладки проводников в канале.

Существует несколько способов крепления лотков, рассмотрим из них основные.

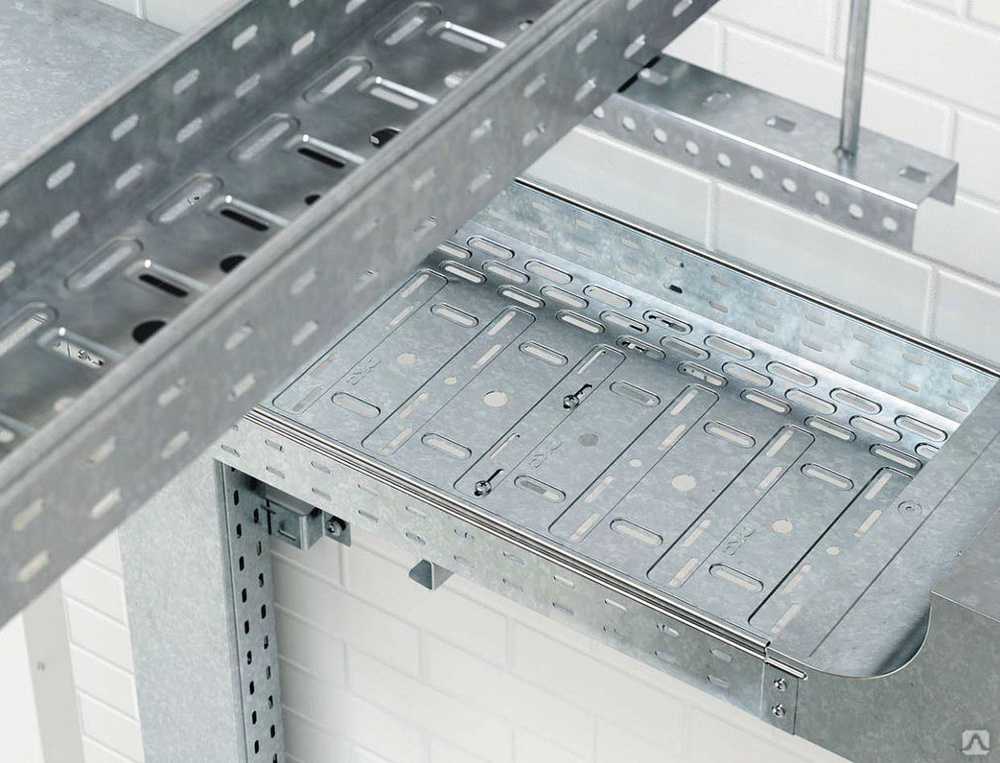

Фиксация на вертикальной стене

Популярным методом крепления стало использование кабельных полок и кронштейнов. Полки можно зафиксировать к стене на стойки из профиля. Достоинством полок считается возможность прокладки разных уровней каналов отдельной установки, параллельных друг другу.

Особенность применения кронштейнов и полок

Простая установка.
Надежная конструкция.
Установка в горизонтальном и вертикальном положении.
Большое количество видов изделий.

Заземление

Современные стандарты обязывают монтировать заземление при установке лотков для кабелей. Если сеть проходит по наружным границам здания, то необходимо выполнять молниезащиту лотков для обеспечения защиты человека от удара молнии, предохранения устройств от замыкания, для противопожарной безопасности.

Кронштейны для фиксации лотков

Кронштейн для лотков – это металлическая конструкция, служащая для удержания лотков для кабеля, разных видов при закреплении их на стенах и потолке.

При установке трассы в горизонтальной и вертикальной поверхности чаще всего применяют кронштейны, консоли и полки. Они могут монтироваться непосредственно на стену, либо на вспомогательные профили, для создания надежной, долговечной конструкции.

На потолке кабельные лотки крепятся аналогично стене. Отличие состоит в том, что полки для трассы монтируются к монтажному профилю и потолочным опорам, стойкам. Кабельные лотки крепятся к потолку с помощью потолочных кронштейнов.

Фиксация лотков к потолку

Железобетонные

Такие лотки применяются для подземной и поверхностной установки. Они приобрели большую популярность, так как электрические сети нуждаются в защите от вредного действия грунта. На изделия из железобетона грунт не оказывает никакого влияния.

Через железобетонные лотки можно легко контролировать состояние кабелей, проводов, а также менять их, подняв плиты перекрытия. Основным достоинством их является надежная защита кабелей.

Такая конструкция изготавливается из стальной обрешетки и тяжелого бетона. Чтобы в полость лотка не попадала грязь, применяют плиты перекрытия, которые лоток закрывают сверху в качестве крышки. Плиты также изготавливают из бетона.

Бетонные

Бетонные кабельные лотки используются для укладки энерготрасс и силовых кабелей, а также различных коммуникаций.

Они защищают от вредного воздействия внешней среды линию сети.

Каналы из бетона изготавливают из тяжелых типов бетона, без применения металлической арматуры. Этот специальный материал имеет высокую прочность и сохраняет свои качества при любых температурах, не пропускает воду.

Преимущества бетонных лотков в отличие от других видов лотков:

Защита сети от действия вредных факторов внешней среды.
Свободный доступ для вентиляции.
Устойчивость к воздействию грунта.
Удобный доступ для обслуживания, профилактики и ремонта сети.

Типы кабельных лотков — назначение, преимущества, недостатки

Системы кабельных лотков являются альтернативой кабельным лоткам и электрическим каналам, которые полностью закрывают кабели.

Кабельные лотки подходят для всех типов проводки: например,

Высоковольтные линии электропередач.
Силовые распределительные кабели
Кабели управления
Телекоммуникационные кабели
Волоконно-оптические кабели

Назначение:

Кабельные лотки являются компонентами систем поддержки силовых и коммуникационных кабелей и проводов.

Система кабельных лотков поддерживает и защищает как силовые, так и сигнальные кабели и облегчает модернизацию, расширение, реконфигурацию или перемещение сетей.

Большинство систем кабельных лотков являются открытыми, что обеспечивает эффективный отвод тепла и легкий доступ для замены и ремонта. Хотя обычно кабельные лотки подвешиваются к потолку или крепятся к стенам, некоторые системы кабельных лотков подходят для использования под полом.

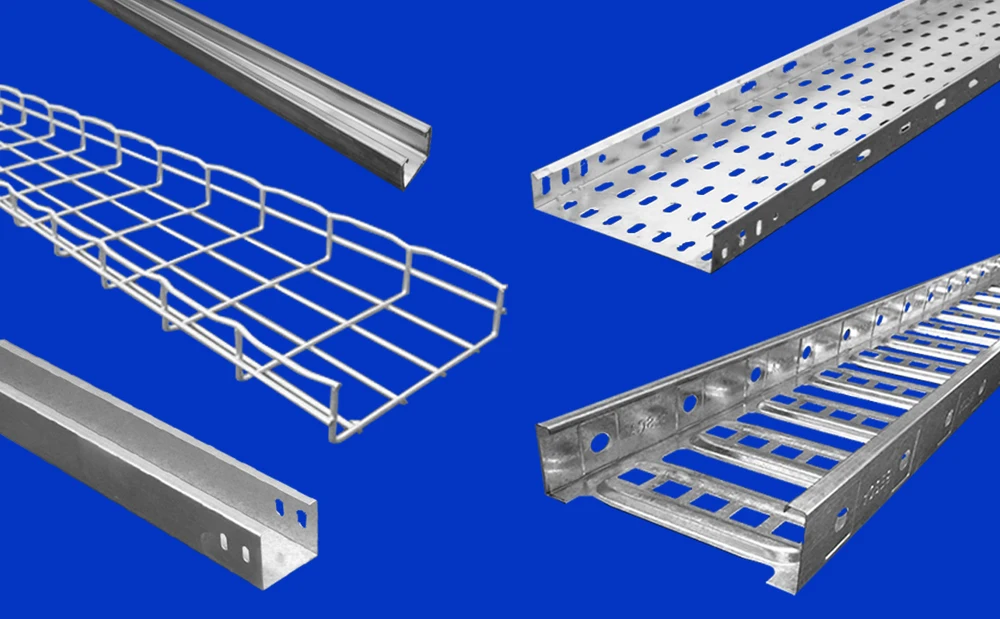

Типы кабельных лотков:

Ниже приведены популярные типы кабельных лотков.

Лестничного типа
Перфорированного типа
Типа со сплошным дном
Проволочная сетка
Канального типа

Инженер или проектировщик обычно указывает тип кабельного лотка, характеристики которого соответствуют проекту. Это зависит от ситуации и окружения.

Читать: Кабели для КИП

Выбор кабельного лотка зависит от количества кабелей, размера, расстояния между ними и веса кабеля в лотке.

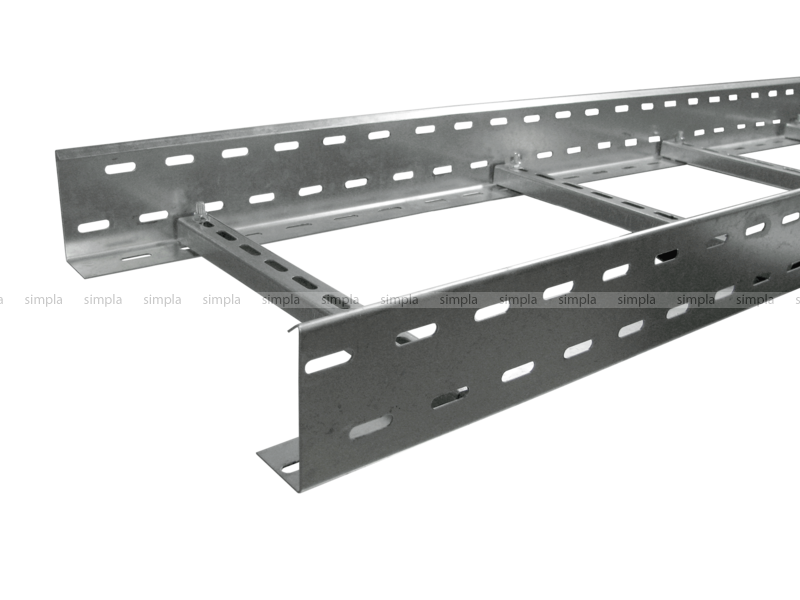

Лестничный кабельный лоток

Лестничный кабельный лоток имеет две боковые направляющие, соединенные перекладинами. Этот тип кабельного лотка эффективен, поскольку перекладины лестницы обеспечивают легкий доступ к кабелям сверху или снизу.

Перекладины лестничных кабельных лотков обеспечивают удобные анкерные крепления для крепления кабелей в негоризонтальных трассах кабельных лотков или там, где положение кабелей должно сохраняться в горизонтальных трассах кабельных лотков.

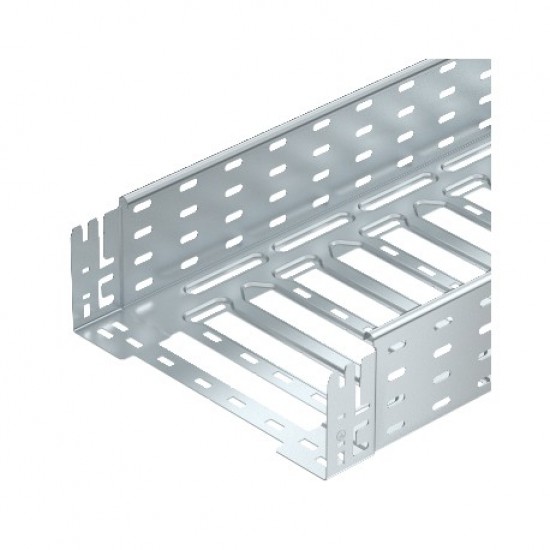

Перфорированный кабельный лоток

Перфорированный кабельный лоток Состоит из вентилируемого дна с боковыми направляющими.

Кабельный лоток со сплошным дном

Кабельный лоток со сплошным дном для прокладки оптоволоконных кабелей, где провисание кабеля может повлиять на производительность системы, со сплошным дном (не -вентилируемые) предпочтительны кабельные лотки.

Однако основной причиной выбора лотков со сплошным дном является защита от электромагнитных/радиочастотных помех.

Кабельный лоток из проволочной сетки

Кабельный лоток из проволочной сетки , также называемый кабельным лотком с корзиной , представляет собой разновидность кабельного лотка, изготовленного из проволоки из нержавеющей стали путем сварки проволок вместе, образуя корзинообразную сетку

Кабель Лотки в основном используются для низковольтных, телекоммуникационных и оптоволоконных кабелей, поддерживаемых на коротких пролетах.

Канальный кабельный лоток

Канальный кабельный лоток Не что иное, как металлический лоток, который можно использовать для прокладки очень небольших кабелей».

Материалы

1. Металл

Алюминий: Устойчив к коррозии; отличное соотношение прочности и веса. Чаще всего используется алюминий, потому что он легкий.

Сталь: Электрическое экранирование; низкое тепловое расширение

Нержавеющая сталь: Превосходная коррозионная стойкость; выдерживает высокие температуры.

2. Неметаллический

Стекловолокно: Непроводящий; противостоит коррозии; легкий

Меры предосторожности:

Наиболее важным вопросом является обеспечение того, чтобы радиус изгиба оптоволоконного или коаксиального кабеля соответствовал стандартам.

Горючая пыль и мусор могут скапливаться, если лотки не проверяются регулярно и не содержатся в чистоте.

Преимущества:

Дешевизна: Одним из больших преимуществ использования кабельного лотка является то, что он стоит намного меньше, чем другие методы защиты проводки на производстве.

Техническое обслуживание: Кабель мгновенно виден для проверки обслуживания, замена кабелей проста, поскольку кабели могут входить в лоток или выходить из него в любой точке системы.

Безопасность: Регулярная уборка важна для безопасности, так как кабельные лотки часто устанавливаются в труднодоступных местах.

Недостатки:

Система кабельных лотков со сплошным дном имеет недостаток. При этом в кабельных лотках может скапливаться влага.

Читать дальше:

Использование многоканального ввода
Кабельный ввод Вопросы и ответы
Что такое кабели Fieldbus?
Кабели с ферритами
Лотки для измерительных кабелей

Будьте первыми, кто получит эксклюзивный контент прямо на вашу электронную почту.

Обещаем не спамить. Вы можете отписаться в любое время.

Неверный адрес электронной почты

Что такое кабельный лоток? Определите их типы —

Кабельный лоток используется в электропроводке зданий для поддержки изолированных кабелей, которые в основном используются для распределения электроэнергии. Кабельные лотки представляют собой прекрасную альтернативу электрическим кабелепроводам или открытым системам электропроводки и обычно используются для прокладки кабелей в коммерческих и промышленных зданиях. Они являются неотъемлемой частью конструкции и основным компонентом оборудования, используемого при необходимости внесения изменений в систему электропроводки.

Узнайте больше о нашей компании:
О НАС | НАШИ ПРОДУКТЫ | СВЯЖИТЕСЬ С НАМИ

Кабельные лотки бывают разных типов, которые соответствуют различным потребностям. В этой статье содержится информация об этих типах и их использовании.
