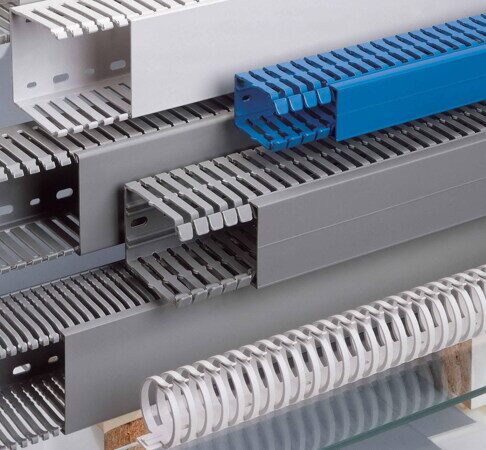

Лотки кабельные перфорированные

Кабельные лотки – это специальные изделия для монтажа и прокладки кабельно-проводниковой продукции. В процессе их изготовления применяются только высококачественные материалы, а именно сталь с цинковым антикоррозийным покрытием. Главным предназначением кабельных лотков является монтаж силовых конструкций с выполнением такой функции, как защита от внешних механических и природных воздействий. Сегодня кабельные металлические лотки используются повсеместно. Существует несколько видов данных изделий, а именно: перфорирофанные, сплошные, проволочные и лестничные. Рассмотрим более подробно первый вид кабельного лотка, поскольку он является наиболее популярным и часто используемым.

Перфорированный кабельный лоток

Главная функция данного типа изделия заключается как в защите кабельно-проводниковой продукции, так и в ее удержании в течение всего срока использования.

Уровень защиты легко можно увеличить, используя различные крышки, пластины и т.п. Данная особенность позволяет эксплуатировать перфорированный кабельный лоток в условиях с повышенными рисками (например, высокая степень влажности в помещении).

Конструктивно изделие представляет собой металлическую прямоугольную емкость, элементы которой имеют перфорированную основу. Данная емкость именуется «каналом», в следствие чего лоток имеет другие названия: «кабель-канал» или «кабельный короб». Какое бы название не имел лоток, он остается самым популярным, надежным и высококачественным изделием для монтажа электропроводки в различных условиях.

Перфорированный кабельный канал (лоток) имеет два варианта установки: с крышкой и без крышки. В первом случае значительно сильно повышается уровень защиты кабелей и проводов от пагубного влияния внешних факторов. Иными словами, наличие крышки дает возможность использования кабель-канала в ситуациях разного уровня сложности.

Кабельный перфорированный короб – это оптимальное решение для монтажа кабельных трасс с напряжением более 1000В.

Отличительная особенность конструкции перфорированных лотков – наличие перфорации по бокам в виде отверстий на протяжении всей длины конструкции. Данная черта коренным образом облегчает процесс монтажа кабельно-проводниковых изделий и самого резанного на части короба. Также конструктивной особенностью являются отверстия круглой формы, которые очень сильно улучшают процесс крепления кабелей. Суть перфорации как таковой заключается в предотвращении сильного перегрева (важнее: последующего воспламенения!) кабельной продукции, размещенной в лотке. Наличие оштампованных краев облегчает процесс соединения элементов конструкции.

Использование перфорированного кабель-канала полностью безопасно для человеческого здоровья еще и за счет того, что на поверхности крышек имеется заземление.

Кабельный короб с перфорацией бывает нескольких видов (по материалу изготовления): нержавеющая сталь, сталь горячей оцинковки, оцинкованная сталь.

Самый популярный тип – лоток из оцинкованной стали. Суть оцинковки заключается в том, что металлический элемент нагревается до определенной температуры и опускается в емкость с цинком в расплавленном состоянии. Данный процесс дает равномерное покрытие плотным слоем цинка, защищающего лоток от коррозии и увеличивающего продолжительность службы.

Оцинкованная сталь позволяет использовать лоток как для внутреннего монтажа, так и для внешнего. Перфорация существенным образом облегчает процесс осмотра кабельно-проводниковой продукции.

Каким образом осуществляется монтаж лотков?

Методы крепления кабель-каналов должны гарантировать надежность и прочность, ведь данные изделия испытывают колоссальную физическую нагрузку за счет большого числа монтируемых кабелей.

Существует три места установки: пол, потолок и стены.

Настенное крепление — наиболее распространенный метод, осуществляемый при помощи кабельных полок, которые монтируются непосредственно на стену.

Также могут использоваться специальные стойки, которые гарантируют долгий срок эксплуатации и надежность. Кабельная стойка – это отличный способ осуществить монтаж сразу нескольких кабель-каналов параллельным образом для раздельной прокладки кабелей или проводов. При вертикальном прокладывании используются специальные скобы-кронштейны.

Кронштейны и полки отличаются следующими преимуществами: простая установка, высокий показатель несущей способности, надежность, прочность, универсальность.

Потолочный монтаж происходит с использованием стоек, кронштейнов, шпилек, перфорированных лент и др.

Одними из самых часто используемых способов монтажа являются потолочные стойки и перфорированная лента.

Кабельный лоток на потолочные стойки крепится при помощи потолочного кронштейна, который, в свою очередь, монтируется анкерными болтами или забивными анкерами. Такой способ монтажа дает возможность без труда осуществлять демонтаж конструкции. Расстояние между потолочными кронштейнами должно варьироваться в диапазоне от 1 до 1,5 м.

Использование перфоленты — самый дешевый способ, но область применения при этом ограничена из-за недостаточно большой жесткости. Крепится лента при помощи болтов, вворачиваемых в анкеры. Крепеж каналов к перфорированной ленте осуществляется при помощи винтов, гаек и шайб.

Применение специальных шпилек и монтажного профиля существенно облегчает установку, а также снижает стоимость всей конструкции. Минусом является ограниченная несущая способность. При помощи монтажа нескольких профилей появляется возможность создания нескольких каналов, располагающихся параллельно.

Напольный монтаж может происходить несколькими способами: стойки и кронштейны, монтажная стойка и профиль, скоба-кронштейн.

Торговая сеть «Планета Электрика» имеет в своем ассортименте большой выбор различных

изделий для электромонтажа и прокладки кабеля, в число которого входят кабельные лотки различных видов. Приобрести необходимый товар Вы можете в торгово-выставочном зале «Планета Электрика» вашего города, а также совершив заказ на нашем сайте.

Металлические кабельные лотки — применение, типы и размеры

Лотки для прокладки кабеля

Рубрики статей

Все
Новости и новинки
Новости компании
Обзоры продукции

Отредактировано: 10.03.2020

В современном здании много внимания уделяется монтажу системы энергоснабжения. Даже в обычной квартире в ход идет несколько сотен метров кабеля, что уж говорить о крупных коммерческих или индустриальных объектах! Кабельный лоток — это конструкция, незаменимая при монтаже энергосистем, поскольку позволяет облегчить прокладку кабеля. Производится она обычно из металла, который обработан антикоррозийным покрытием.

Применение металлических кабельных лотков позволяет значительно повысить рентабельность эксплуатации здания и надежность функционирования инженерных сетей, а также помогает избежать механических повреждений.

Качественные лотки для укладки кабеля позволяют создавать системы сложнейших конфигураций, с различными поворотами, креплениями и разветвлениями. Металлические кабель каналы выглядят аккуратно и эстетично, независимо от того, какого они размера и для каких целей устанавливаются. Оцинкованные стальные лотки монтируются как с крышкой, так и без нее. Первый вариант обеспечивает более качественную защиту проводов от влияния окружающей среды.

Типы кабельных лотков

Лотки для проводов изготовляют из стального прута или тонколистовой нержавеющей стали. Стойкость к коррозии обеспечивается в основном путём оцинкования. Хотя стандартный оттенок металлических элементов серый, изделия окрашивают в любой цвет по шкале RAL.

Лотки для укладки кабеля бывают следующих видов:

сплошные,
перфорированные,
проволочные,
лестничные.

Сплошные лотки подходят для помещений с повышенной влажностью. Перфорированные металлические лотки имеют небольшой вес, что значительно упрощает монтаж. Используются для прокладки кабельных трасс с целью организации электрических систем в жилых, офисных и торговых помещениях. Проволочный кабельный лоток прокладывают в горизонтальном и вертикальном направлениях внутри помещений. Лестничный лоток отличается высокой несущей способностью и применяется для монтажа силовых кабелей в цехах, административных зданиях, жилых домах. Эксплуатируется в открытом пространстве.

Размеры кабельных лотков

Металлические лотки для кабеля производят в нескольких стандартных типоразмерах. Это касается и высоты бортика, и длины, и ширины конструкции.

Высота борта варьируется от 30 до 200 мм, длина лотка – от 2 до 3 м, ширина основания– от 50 до 800 мм, а толщина стали 0,7 — 2 мм. Выбор лотков осуществляется, исходя из того, что нужно получить в конкретной ситуации. Если нужно купить кабель лоток определенного типоразмера, то к нему нужно покупать и свой набор фурнитуры, а в каждой ситуации он разный, хотя в него обязательно входят соединители и угловые элементы.

Монтаж металлических кабельных лотков

Хотя каждый производитель прилагает к товару инструкцию, есть определенные правила, которые сохраняются для любых видов железных лотков. В частности, при выборе способа монтажа учитывается тип кабеля, ради которого устанавливают сам лоток, высота его прокладки, вид используемых крепежных элементов, особенности здания.

Кроме того, хотя лотки для электропроводки практически всегда сделаны из металла, для их производства могут быть использованы разные сплавы. Например, не у всех есть защита от коррозии в виде цинкового покрытия, а она необходима для того, чтобы обеспечить прочность всей конструкции в целом.

Преимущества лотков для укладки кабеля

При выборе лотков для проводов, надо помнить плюсы металлических изделий — прочность и способность выдерживать серьёзные нагрузки.

Конструкциям присущи и другие преимущества:

Простота монтажа. Не требуют дорогостоящих инструментов. Собираются с помощью стыковочных элементов или специальных соединений.
Широкий размерный ряд. Позволяют выбрать элементы, подходящие под требования клиента. Длина — 2 – 3 метра.
Надёжность. У подвесных лотков для кабеля загнутая верхняя кромка и закруглённая форма поворота, поэтому шансы повредить изоляционный слой провода сводятся к минимуму.
Наличие отверстий. Они позволяют выводить кабеля по всей длине трассы.
Устойчивость к внешним факторам. Металлический «канал» не деформируется в результате резких перепадов температуры.
Металлический лоток для прокладки кабеля обеспечивает дополнительную защиту от ударов, вибраций и атмосферных явлений.
Цена кабельного металлического короба с крышкой зависит от его вида и типа, но в целом остаётся доступной.

Если стоит выбор, где купить лотки для кабеля, выбирайте надёжного производителя. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

Рекомендуемые статьи

Дополнительное оборудование для гофрированных труб

October

2015

Краткое содержание:

Крепёжное оборудование
Виды держателей (клипс)

Статья ознакомит вас с доп. оборудованием необходимым при монтаже гофротруб, с крепёжным оборудованием и видами клипс.

Открыть

Принцип работы электродвигателя

January

2022

Электродвигатели преобразуют электрическую энергию в механическую. Таким образом, электрические двигатели противоположны генераторам, которые преобразуют механическое движение в электрическую энергию.

Открыть

Преимущества кабельных каналов Legrand

March

2008

Проводные каналы дают возможность одновременной закладки в них силовой и информационной проводов, гарантируя защиту кабелей от внешних механических воздействий и влияния окружающей среды.

Открыть

Новые патч-панели Cabeus в неэкранированном исполнении категории 5е и 6

January

2021

Новые патч-панели PL2-24-Cat.5e-Dual (10588c) и PL2-24-Cat.6-Dual (10589c) представлены в неэкранированном исполнении категории 5е и 6, высотой 1U на 24 порта.

Открыть

Что такое модули и порты SFP?

November

2021

Порт SFP — это стандартизированный разъем для модульных приемопередатчиков. К оптическим или электрическим приемопередатчикам можно подключать сетевые кабели на основе меди или волоконно-оптические кабели, в зависимости от типа. Они часто встречаются на сетевых коммутаторах.

Открыть

IEK GROUP улучшила качество всего ассортимента шпилек IEK

April

2021

IEK GROUP улучшила качество всего ассортимента шпилек IEK. После улучшения качества артикулы и базовые цены шпилек IEK® остались прежними.

Открыть

Рекомендуемые товары

Лоток листовой неперфорированный 50х50 L3000 сталь 0.6мм S3 DKC SNL3505

Артикул: SNL3505

Цена: 222,84 ₽

От 25 000 ₽ 222,84 ₽

От 100 000 ₽ 222,84 ₽

Лоток листовой перфорированный 50х50 L3000 сталь 0.6мм S3 DKC SPL3505

Лоток листовой перфорированный 50х50 L3000 сталь 0. 6мм S3 DKC SPL3505

Артикул: SPL3505

Цена: 222,84 ₽

От 25 000 ₽ 222,84 ₽

От 100 000 ₽ 222,84 ₽

IEK CLP10-050-050-055-3 Лоток перфорированный 50х50х3000х0.55 (дл.3м)

Артикул: CLP10-050-050-055-3

Цена: 176,08 ₽

От 25 000 ₽ 176,08 ₽

От 100 000 ₽ 176,08 ₽

Типы кабельных лотков — назначение, преимущества, недостатки

Системы кабельных лотков являются альтернативой кабельным лоткам и электрическим каналам, которые полностью закрывают кабели.

Кабельные лотки подходят для всех типов проводки: например,

Высоковольтные линии электропередач.
Силовые распределительные кабели
Кабели управления
Телекоммуникационные кабели
Волоконно-оптические кабели

Назначение:

Кабельные лотки являются компонентами систем поддержки силовых и коммуникационных кабелей и проводов.

Система кабельных лотков поддерживает и защищает как силовые, так и сигнальные кабели и облегчает модернизацию, расширение, реконфигурацию или перемещение сетей.

Большинство систем кабельных лотков являются открытыми, что обеспечивает эффективный отвод тепла и легкий доступ для замены и ремонта. Хотя обычно кабельные лотки подвешиваются к потолку или крепятся к стенам, некоторые системы кабельных лотков подходят для использования под полом.

Типы кабельных лотков:

Ниже приведены популярные типы кабельных лотков.

Лестничного типа
Перфорированного типа
Типа со сплошным дном
Проволочная сетка
Канального типа

Инженер или проектировщик обычно указывает тип кабельного лотка, характеристики которого соответствуют проекту. Это зависит от ситуации и окружения.

Читать: Кабели для КИП

Выбор кабельного лотка зависит от количества кабелей, размера, расстояния между ними и веса кабеля в лотке.

Лестничный кабельный лоток

Лестничный кабельный лоток имеет две боковые направляющие, соединенные перекладинами. Этот тип кабельного лотка эффективен, поскольку перекладины лестницы обеспечивают легкий доступ к кабелям сверху или снизу.

Перекладины лестничных кабельных лотков обеспечивают удобные анкерные крепления для крепления кабелей в негоризонтальных трассах кабельных лотков или там, где положение кабелей должно сохраняться в горизонтальных трассах кабельных лотков.

Перфорированный кабельный лоток

Перфорированный кабельный лоток Состоит из вентилируемого дна с боковыми направляющими.

Кабельный лоток со сплошным дном

Кабельный лоток со сплошным дном для прокладки оптоволоконных кабелей, где провисание кабелей может повлиять на производительность системы, со сплошным дном (не -вентилируемые) предпочтительны кабельные лотки.

Однако основной причиной выбора лотков со сплошным дном является защита от электромагнитных/радиочастотных помех.

Кабельный лоток из проволочной сетки

Кабельный лоток из проволочной сетки , также называемый кабельным лотком с корзиной , представляет собой разновидность кабельного лотка, изготовленного из проволоки из нержавеющей стали путем сварки проволок вместе, образуя корзинообразную сетку

Кабель Лотки в основном используются для низковольтных, телекоммуникационных и оптоволоконных кабелей, поддерживаемых на коротких пролетах.

Канальный кабельный лоток

Канальный кабельный лоток Не что иное, как металлический лоток, который можно использовать для прокладки очень небольших кабелей».

Материалы

1. Металл

Алюминий: Устойчив к коррозии; отличное соотношение прочности и веса. Чаще всего используется алюминий, потому что он легкий.

Сталь: Электрическое экранирование; низкое тепловое расширение

Нержавеющая сталь: Превосходная коррозионная стойкость; выдерживает высокие температуры.

2. Неметаллический

Стекловолокно: Непроводящий; противостоит коррозии; легкий

Меры предосторожности:

Наиболее важным вопросом является обеспечение того, чтобы радиус изгиба оптоволоконного или коаксиального кабеля соответствовал стандартам.

Горючая пыль и мусор могут скапливаться, если лотки не проверяются регулярно и не содержатся в чистоте.

Преимущества:

Дешевизна: Одним из больших преимуществ использования кабельного лотка является то, что он стоит намного меньше, чем другие методы защиты проводки на производстве.

Техническое обслуживание: Кабель мгновенно виден для проверки обслуживания, замена кабелей проста, поскольку кабели могут входить в лоток или выходить из него в любой точке системы.

Безопасность: Регулярная уборка важна для безопасности, так как кабельные лотки часто устанавливаются в труднодоступных местах.

Недостатки:

Система кабельных лотков со сплошным дном имеет недостаток. При этом в кабельных лотках может скапливаться влага.

Читать дальше:

Использование многоканального ввода
Кабельный ввод Вопросы и ответы
Что такое кабели Fieldbus?
Кабели с ферритами
Лотки для измерительных кабелей

Будьте первыми, кто получит эксклюзивный контент прямо на вашу электронную почту.

Обещаем не спамить. Вы можете отписаться в любое время.

Неверный адрес электронной почты

Что такое кабельный лоток? Определите их типы —

Кабельный лоток используется в электропроводке зданий для поддержки изолированных кабелей, которые в основном используются для распределения электроэнергии. Кабельные лотки представляют собой прекрасную альтернативу электрическим кабелепроводам или открытым системам электропроводки и обычно используются для прокладки кабелей в коммерческих и промышленных зданиях. Они являются неотъемлемой частью конструкции и основным компонентом оборудования, используемого при необходимости внесения изменений в систему электропроводки.

Узнайте больше о нашей компании:
О НАС | НАШИ ПРОДУКТЫ | СВЯЖИТЕСЬ С НАМИ

Кабельные лотки бывают разных типов, которые соответствуют различным потребностям. В этой статье содержится информация об этих типах и их использовании.
