Лотки для кабеля железобетонные: Железобетонные лотки для кабелей: купить кабельные лотки (ЛК) в СПб: цена, доставка
Бетонные лотки для нужд электротехники, электротехнические лотки сэкономят время монтажа электротехнических систем
Наш завод ЖБИ представляет продукцию, предназначенную для качественной прокладки кабелей различного назначения. Обустройство сетей пожарной сигнализации, охранных систем, прокладка электрокабелей требует соблюдения не только строительных нормативов и специфических требований, но и норм безопасности.
Именно для обеспечения должного уровня функционирования электротехнических, автоматических и электронных систем и предназначены бетонные лотки от завода ЖБИ-4.

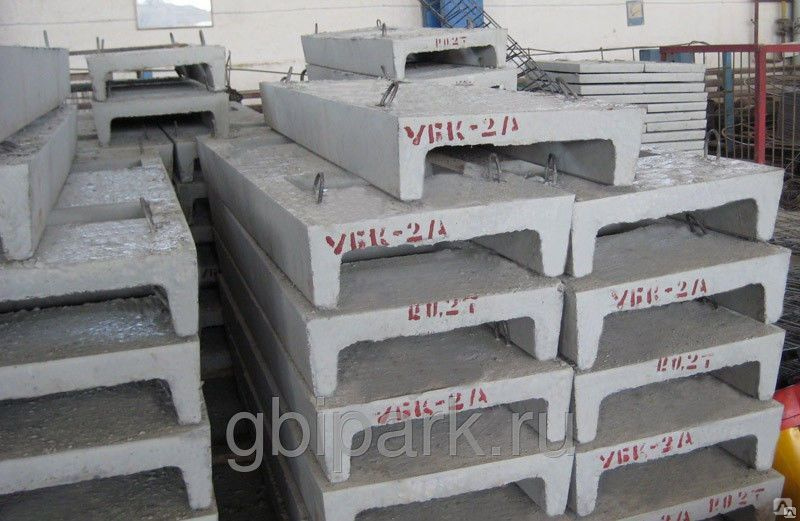

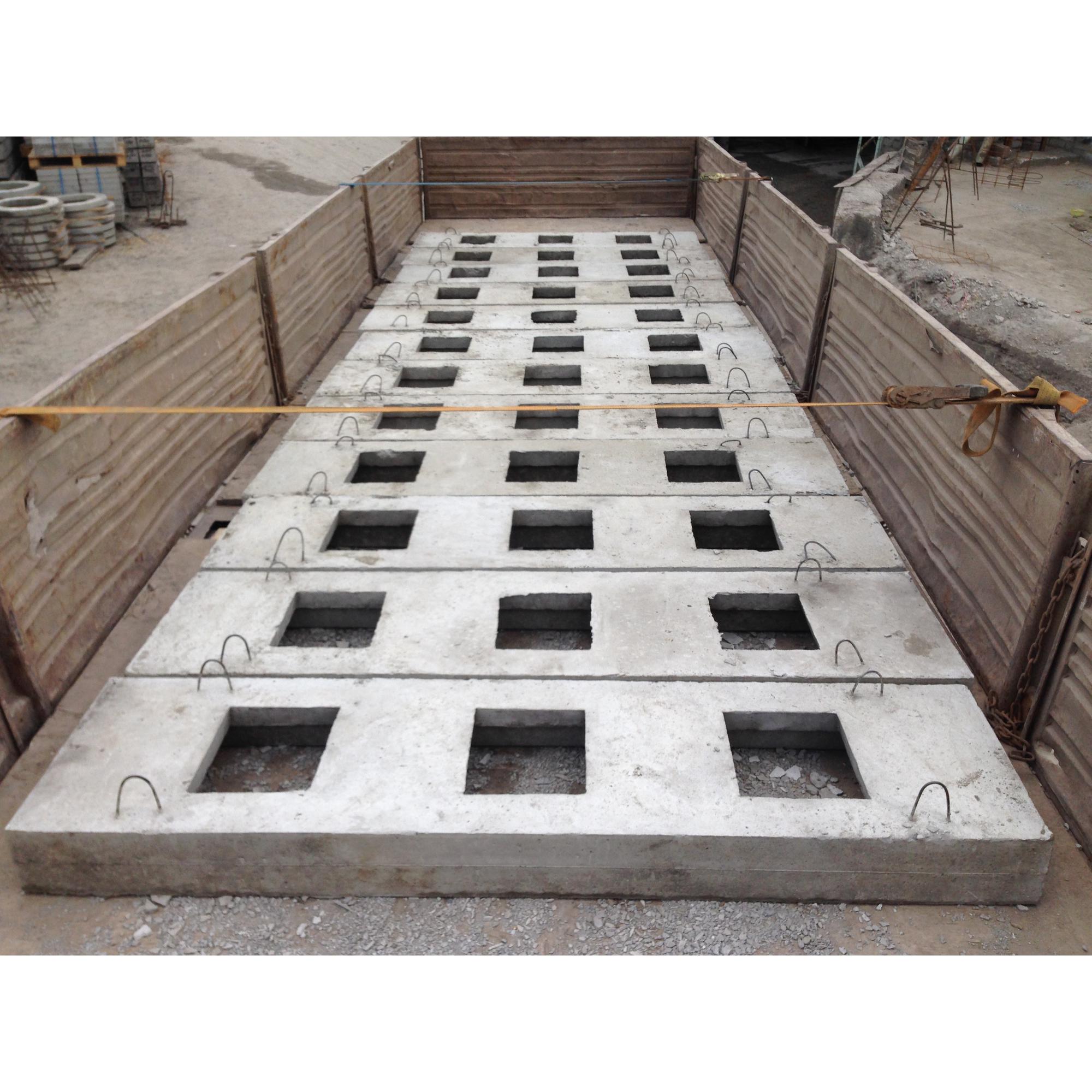

Бетонные лотки электротехнического назначения

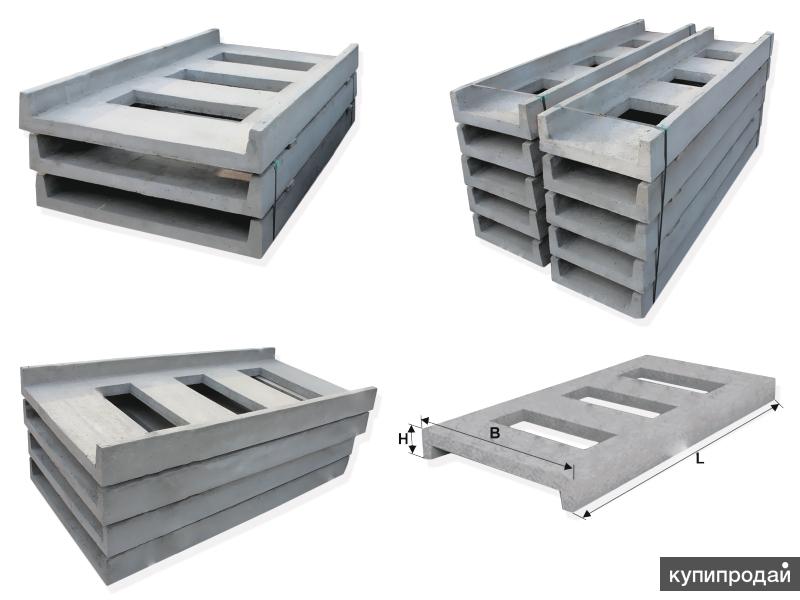

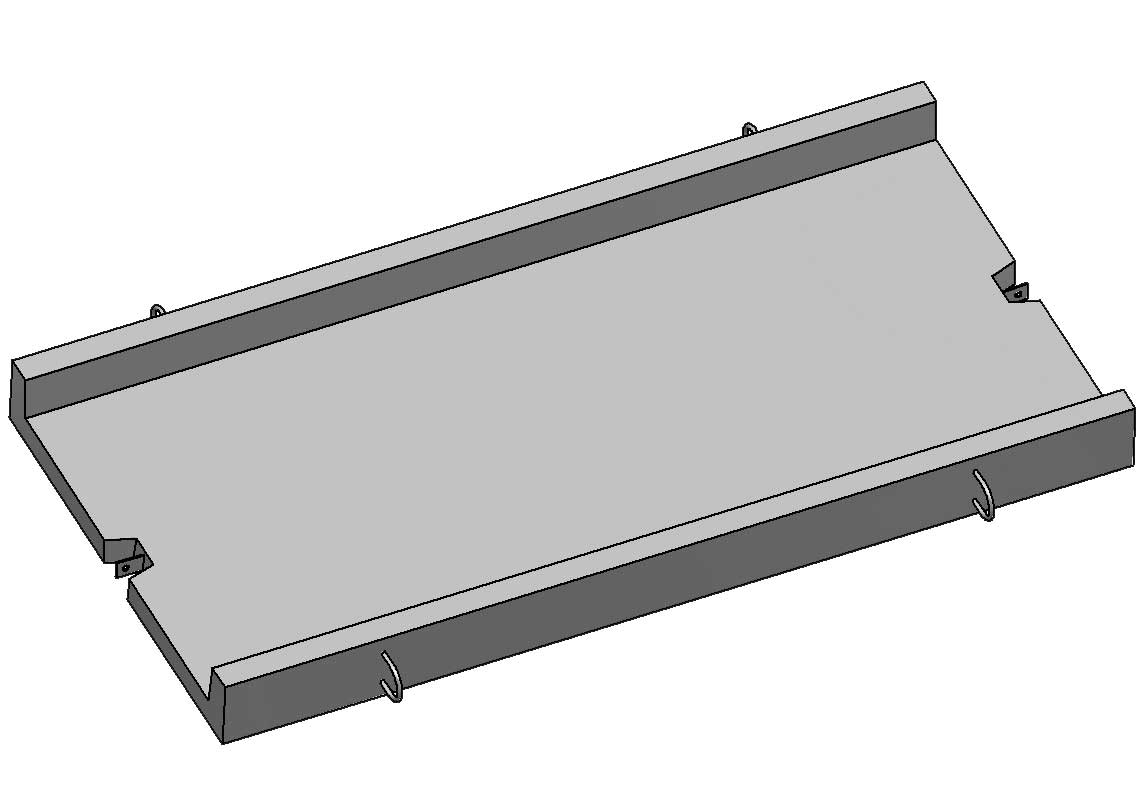

Электротехнические лотки представляют собой бетонную плиту особой конструкции, оптимально адаптированную для прокладки и поддержания рабочего состояния электрических кабелей.
Благодаря уникальной износостойкости и долговечности железобетона конструкция не подвержена воздействию влаги, промерзанию, подвижке грунта и прочим внешним воздействиям.
Это означает, что нормальному функционированию кабелей ничего не помешает.
Бетонные лотки устанавливаются при подключении электричества, систем охранной и пожарной сигнализации, прочих автоматических систем к уже возведенным зданиям. При помощи таких лотков производят прокладку больших объемов кабелей, пролегающих под землей.
В зависимости от особенностей грунта — обычный, близость грунтовых вод, подвижный или глубоко промерзающий грунт — выбирается своя модификация лотка из ассортимента завода ЖБИ-4.
Электротехнический лоток сэкономит время на монтаж

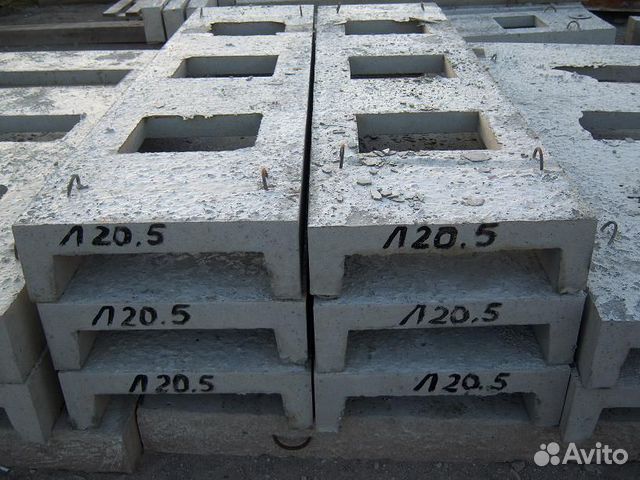

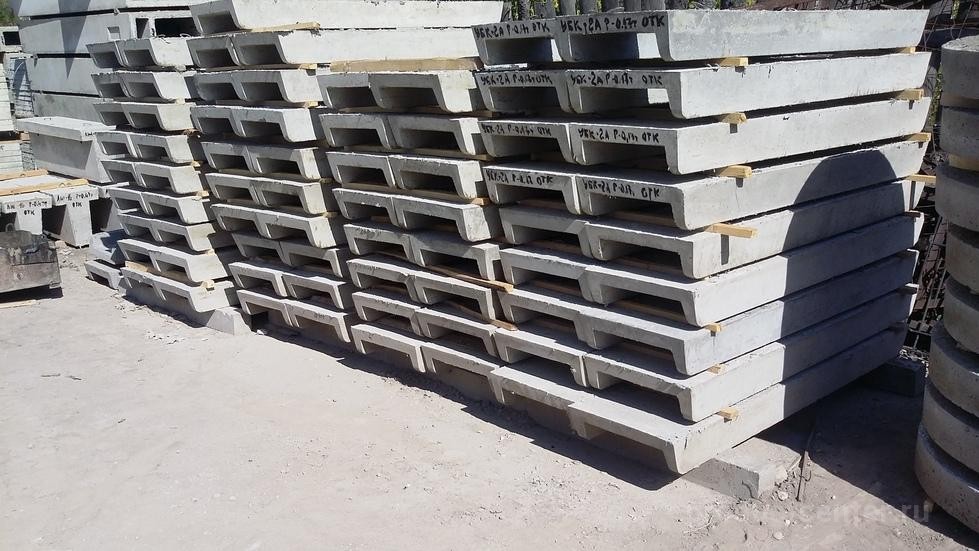

Предлагаемые заводом ЖБИ-4 электротехнические лотки представляют собой готовое к установке изделие, не требующее предмонтажной подготовки. Оптимальная конструкция позволяет существенно сократить время на установку этих железобетонных изделий и последующую прокладку кабелей.
Наличие съемной крышки обеспечивает быстрый доступ к пролегающим в лотке кабелям при необходимости их обслуживания, замены или поиска неисправностей.
Прокладка потоков кабелей в лотках не только сокращает время монтажных работ, но и значительно упрощает облуживание электросетей, а также прочих электронных и автоматических систем. Кроме того, такая защита кабелей обеспечивает их бесперебойную и долговечную работу.
Практика показывает, что применение железобетонных лотков при прокладке электротехнических кабелей, значительно повышает эффективность системы.
В ассортименте завода ЖБИ-4 можно подобрать бетонные лотки, бруски, а также плиту УБК-5А для перекрытия лотков УБК-1А и УБК-2А. Изделия подбираются в зависимости от точного назначения прокладываемых электротехнических сетей, от особенностей грунта и близкорасположенного строительного или промышленного объекта.
Сотрудники компании помогут забронировать необходимое количество требуемых лотков, организовать доставку ЖБИ, а также расскажут о возможных формах сотрудничества.

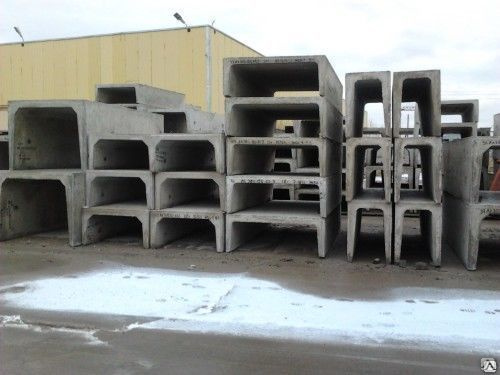

Лотки железобетонные (ЖБИ) по цене от производителя в Москве
Лотки железобетонные – это строительные конструкции, которые за счет своей u-образной формы способствуют укладке всевозможных инженерных коммуникаций.
Кроме того, они могут служить как средство отведения воды в дренажных и канализационных системах.
Мы практикуем систему скидок для юридических лиц!
Узнайте стоимость товара со скидкой по тел. 8 (495) 109-12-53 (в будние дни, 9.00 — 18.00 Мск)
Закажите звонок Вам от нашего менеджера (круглосуточно).
Звонок менеджера
Сортировать по:
Водоотводный лоток Л-300
Высота:
430 мм
Ширина:
540 мм
Длина:
2950 мм
Водоотводный лоток Л-24-5
Высота:
200 мм
Ширина:
500 мм
Длина:
2400 мм
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
Описание, технические характеристики – ГК РОСАТОМСНАБ
): 3000x1460x690
): 3000x2090x920
): 3000x2610x1140
): 1980x3000x1860
): 2970×780/600×680/600
): 2970×1160/1000×680/600
): 2970×1160/1000×1000/900
): 2985×1160/900×1310/1200
): 2970×1480/1280×700/600
): 2970×1480/1280×1010/900
): 2970×1480/1280×1010/900
): 2970×1480/1280×1310/1200
): 2970x1840x700
): 2970×2380/2100×1040/900
): 2970x2460x720
): 2970x2460x720
): 2380x740x140
): 2380x740x250
): 740x580x80
): 2990x1780x580
): 2990x1180x880
): 2990x580x430
): 740x1480x580
20Лотки ЖБИ, Крышки на лотки ЖБИ
Эксплуатация современных зданий невозможна без использования электроэнергии, отопления, водопровода, канализации, связи и других коммуникаций. Наверное, каждый знает, что функционирование всех перечисленных систем осуществляется благодаря их подключению к соответствующим инженерным сетям (общегородским или локальным). Однако далеко не все учитывают тот факт, что в этих случаях необходимо также применять специальные изделия, призванные обеспечивать защиту сетей от воздействия внешних факторов. Для выполнения подобной задачи многие строительные компании и рядовые потребители часто обустраивают коммуникации при помощи железобетонных лотков.
Характеристика лотков железобетонных
В целом, лотки железобетонные представляют собой специализированные изделия, имеющие П-образную форму. Цельная конструкция сочетает в себе тяжелые марки бетона, а также стальную арматуру. Чаще всего подобные лотки применяются в процессе монтажа подземных трубопроводов. Их главной задачей является защита проложенных коммуникаций от механических повреждений, воздействия подземных вод, а также от грунтового давления.
Сфера применения таких приспособлений невероятно широкая; она зависит от вида изделия. Как правило, выделяют следующие типы лотков: водопропускные, водоотводные, кабельные (для телефонов и электричества), дренажные, канализационные, лотки для теплотрасс. В последнем случае продукция должна обладать высокими показателями морозостойкости, прочности и, конечно же, водонепроницаемости.
Отдельного внимания заслуживают водоотводные и дренажные аналоги, т.к. они используются чаще всех.
- Лотки железобетонные дренажные – используются для сбора и последующего отвода ливневых, а также талых вод.
Перед их монтажом тщательно изучается местность, и проводятся точные расчеты, ведь вода сама должна стекать по ним, а для этого лотки надо располагать под наклоном. Иногда подобные аналоги лотков устанавливают на участках загородных коттеджей, но в большинстве случаев их монтируют на АЗС, автостоянках, парковках, на территории заводов, складов, ферм, в аэропортах. - Лотки железобетонные водоотводящие – по своей главной задаче (защита от большого количества воды) очень похожи нa дренажные аналоги. Их главное отличие состоит в том, что данные лотки призваны не собирать воду, находящуюся на участке, а вовсе не давать этой воде проникать на конкретную территорию. Подобные изделия монтируют вокруг участка, расположенного в низине. Дело в том, что при таком расположении любая территория играет роль резервуара, в который будет скапливаться вся вода со склонов. В целях предотвращения этих проблем и применяют водоотводящие лотки. Зачастую их приобретают владельцы загородных домов, но иногда они монтируются по периметру промышленных и хозяйственных комплексов, которым не повезло с расположением.
Перед их монтажом тщательно изучается местность, и проводятся точные расчеты, ведь вода сама должна стекать по ним, а для этого лотки надо располагать под наклоном. Иногда подобные аналоги лотков устанавливают на участках загородных коттеджей, но в большинстве случаев их монтируют на АЗС, автостоянках, парковках, на территории заводов, складов, ферм, в аэропортах.
Если вернуться к теме дренажных лотков, то они редко эксплуатируются без использования дополнительных приспособлений, к которым относятся крышки железобетонные.
Лотки железобетонные — применение | Информация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПРИМЕНЕНИЕ ЖЕЛЕЗОБЕТОННЫХ ЛОТКОВ ДЛЯ ТЕПЛОТРАСС ИЛИ ВОДООТВОДА
В строительстве зданий, дорог, мостов, тоннелей возникает необходимость обустройства теплотрасс, ливневой системы, канализационных каналов, прокладка электрических кабелей и прочих инженерных конструкций. Для этого нужны долговечные качественные материалы, которыми являются железобетонные лотки.
Железобетонные лотки
Применение таких конструкций обеспечивает устойчивость различных коммуникаций к негативным факторам окружающей среды.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛОТКОВ
Железобетонные лотки являются универсальной конструкцией, предназначенной для обустройства территории вокруг строений, парковых зон, создания ливневой дренажной системы, прокладки подземной теплотрассы, прокладки кабелей,защиты коммуникаций от воздействия внешних факторов и прочего.
ТРЕБОВАНИЯ ГОСТ
Поскольку на данную конструкцию возлагается очень большая «ответственность» за долговечность и правильность функционирования тех или иных систем, изготавливаются они исключительно на специальных предприятиям и должны полностью соответствовать требованиям ГОСТ.
Изготавливают железобетонные лотки из армированного бетона плотностью не менее 2400 кг/м3 из цемента марки М250 и выше.
Размеры бетонных водоотводных лотков согласно ГОСТ
Для производства данных конструкций применяется технология вибролитья или вибропрессовки, которая позволяет обеспечить максимальную прочность изделия, а так же его устойчивость к температурным перепадам, механическим и химическим воздействиям.
Для производства так же применяется арматура класса А-I-А-III с диаметром поперечного сечения не менее 6 мм, согласно требованиям ГОСТ.
Готовые железобетонные лотки должны соответствовать эксплуатационным характеристикам, прописанным в правилах ГОСТ:
- 0-83;
- 26633-91;
- 10922-90;
- 1-81;
- 21509-76.
Каждое изделие, согласно требованиям ГОСТ, должно иметь определенную маркировку, исходя из его назначения:
- ЛР – лотки, предназначенные для установки на сваях, плитах и других возвышенностях;
- ЛРГ – изделия, которые будут прокладываться в грунте.
Цифры, участвующие в маркировке, указывают на высоту боковой стенки изделия в дециметрах.
Лотки железобетонные с решетками для монтажа систем водоотвода
После изготовления, железобетонные лотки проходят тщательную проверку на соответствие следующим требованиям ГОСТ 13015.0-83:
- фактическая прочность бетона в готовой конструкции;
- качество и соответствие стандартам материалов, которые применялись в производстве;
- соответствие требованиям по водонепроницаемости;
- устойчивость к перепадам температур;
- соответствие материалов и готового изделия требованиям по использованию в условиях грунтовых вод и агрессивных грунтовых сред;
- соответствие требованиям ГОСТ к форме, диаметру поперечного сечения, коэффициенту армирования и правильности положения по отношению к внешним плоскостям, арматуры;
- марки стали, которая применялась для армирования и закладки монтажных петель;
- соответствие требованиям толщины защитного слоя бетона;
- соответствие стандартам ГОСТ технологий заливки и форм, применяемых для заливки бетона.
Кроме этого, в правилах ГОСТ прописываются четкие размеры того или иного изделия.
Прокладка трубопроводов теплоснабжения в железобетонных лотках
Длина и ширина лотков может колебаться от 25 см до 6 метров, высота стенки желоба от 6 до 160 сантиметров, вес – от 25 кг до 3-4 тонн.
ВИДЫ ЖБЛ
Гост регламентирует не только размеры, но и форму лотков. В зависимости от сферы и особенностей применения, лотки могут иметь прямоугольное, трапециевидное или полукруглое поперечное сечение.
- Лотки квадратного или прямоугольного поперечного сечения применяют, в основном, для прокладки под землей различных трубопроводов (теплотрасс, водопроводов, электрических или связевых кабелей). Они выполняют роль кожуха, защищающего трубопровод или кабель от негативных воздействий внешней среды. Элементы кожуха укладываются встык. Стыки промазываются цементным раствором марки М-50 и выше. После высыхания раствора, производится гидроизоляция конструкции любыми гидроизоляционными средствами.
- Трапециевидные лотки водоотводные бетонные применяют обычно при строительстве дорог и мостов, а именно, обустройстве дренажа и ливневой канализации. При монтаже водопропускные лотки вставляются в пазы и набираются в один общий канал от верхней точки водоотвода вниз по склону. Благодаря такому методу стыковки они получили название телескопические или сборные. Открытые участки, в частности, точка входа ливневой канализации, закрывается решеткой.
- Полукруглые или параболические лотки так же используются для ливневой канализации, водоотведения и дренажа. Они имеют более эстетичный вид, поэтому чаще встречаются на придомовых территориях и в парковых зонах. Водопропускные системы закрываются стальной или чугунной решеткой. Ее задача – придание дополнительной эстетичности и грубая фильтрация ливневой воды от крупного усора.
ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ ЖБЛ
Неопытные, или ленивые строители считают, что желоб, к примеру, для ливневой канализации можно залить своими руками непосредственно на строительных площадках.
Водоотводные железобетонные лотки легко обслуживать и очищать от засоров
Мысль не лишена здравого смысла, однако стоит понимать, что выдержать все требования в этом случае не удастся. Следовательно, изделие прослужит намного меньше и не сможет полноценно выполнять возложенные на него задачи.
- Создают защитный кожух от попадания влаги и дальнейшей коррозии. Изделия ЖБЛ используют для прокладки различных инженерных сетей, включая теплотрассы, газопроводы, электрические сети. Попадание влаги и соприкосновение с агрессивной средой таких коммуникаций может привести к непредсказуемым трагическим последствиям. Прокладка инженерных сетей в железобетонном кожухе полностью решает данную проблему.
- Защита от агрессивной химической среды. В грунтах часто содержатся различные химически активные элементы. К тому же, они могут попадать в грунты из вне. ЖБЛ, согласно гост, проходят обработку специальными соединениями, поэтому способны противостоять химически-активным средам.
- Герметичность. Кожух из ЖБЛ для подземной прокладки теплотрассы или электросетей, получается абсолютно герметичным. Благодаря этому, обеспечивается абсолютная защита от подземных вод.
- Устойчивость к перепадам температур. Благодаря этому свойству, железобетонные лотки могут применяться как на открытом воздухе, так и под землей, а так же для обустройства ливневой канализации без опасения разрушения материала при сильных морозах или резких перепадах температуры.
- Легкость технического обслуживания и замены отдельных элементов. Конструкция ЖБЛ продумана таким образом, чтобы замена отдельных элементов каналов не требовала особого оборудования, навыков и большого количества времени.
СФЕРА ПРИМЕНЕНИЯ ЖБЛ
Общий массив железобетонных лотков делят на три основные подгруппы по сфере применения:
- Водоотводные лотки применяют для обустройства водных каналов, дренажных, канализационных и коллекторных систем. Широко используются как в строительстве жилых домов и парковых зон, так и для создания систем водоотведения от автомобильных и железных дорог, мостов и т. д. Такие лотки, как правило, поставляются в комплекте с фильтрационной решеткой.
- Железобетонные лотки для теплотрасс. Данные конструкции выступают кожухами для защиты теплотрасс, трубопроводов с горячей водой и паром от соприкосновения с талыми и подземными водами, агрессивными средами и, как следствие, предотвращают возникновение коррозии.
- Лотки для прокладки кабелей. Предназначены для защищенной прокладки, особенно под землей, электрических кабелей и кабелей связи.
д. Такие лотки, как правило, поставляются в комплекте с фильтрационной решеткой.Прокладка силовых кабельных трасс под землей в железобетонных лотках
КЛАССИФИКАЦИЯ ПО ОБЛАСТИ ПРИМЕНЕНИЯ
Более широко железобетонные лотки классифицируют, исходя из области их применения:
- Автодорожные применяют для создания системы водоотвода от дорожных покрытий, пешеходных и велосипедных дорожек, автостоянок и т.д. Входы в такой дренаж закрывают чугунной или стальной решеткой для эстетичности и грубой фильтрации.
- Железнодорожные межпутевые и междушпальные лотки предназначены для дренажа железных дорог. Так же закрываются решеткой.
- Дренажные. Применяют для обустройства ливневых систем, а так же для отвода воды от фундаментов, из жилых и парковых зон.
- Водоотводные. Используют для отведения воды от хозяйств и полей, а так же сбора ливневой воды в чанах для полива.
- Дождевые. Как правило, это небольшие желоба для отвода и сбора ливневой воды.
- Кабельные. Применяются для защиты различных кабелей и проводов от воздействия внешних факторов.
- Для теплотрасс. Необходимы для защиты теплотрасс, пролегающих под землей, от коррозии и воздействия внешних факторов.
Так же закрываются решеткой.Кабельные лотки: виды, размеры, фото
Лотки для кабеля относятся к электромонтажным изделиям, использующимся при прокладке кабельных трасс и монтаже электропроводки. Они служат опорой и защищают проводники от механических повреждений. На сегодняшний день существует несколько вариантов изготовления данных изделий, поэтому далее мы решили рассмотреть основные виды и размеры кабельных лотков, применяемых в электромонтаже.
Виды лотков для кабеля
Лотки, в которые укладывается кабель, различаются конструкциями, а также материалами, из которых они изготовлены. Различия имеются и в особенностях применения. Конструкция может быть изготовлена из следующих материалов:
- металл;
- пластик;
- бетон (железобетон).
Металлический кабельный лоток обычно изготавливается штамповкой из тонколистовой низкоуглеродистой стали. В зависимости от условий эксплуатации могут использоваться следующие виды антикоррозионной обработки:
- Оцинковка холодная (по методу Сендзимира). При этом способе рулонная сталь без остановки прокатывается через цинковую ванну. После этого, кабельный лоток формуется уже из оцинкованного листа. Преимущество метода – скорость. Недостаток – тонкий защитный слой цинка. Обычно так изготавливают короба, предназначенные для внутренней установки.
- Оцинковка горячая заключается в том, что в расплавленный цинк опускается уже готовое изделие. В этом случае, защита от коррозии более надежна. Такие лотки можно использовать для наружного монтажа.
- Окраска специальными эмалями, содержащими антикоррозионные присадки. Может использоваться как дополнительная мера защиты уже оцинкованных изделий.
В этом случае, защита от коррозии более надежна. Такие лотки можно использовать для наружного монтажа.Для эксплуатации в особо тяжелых условиях, кабельный лоток изготавливается из листовой нержавеющей стали. В лотки из этого материала, обладающего высокими гигиеническими качествами, укладывается кабель на предприятиях пищевой промышленности. Существенно облегчить конструкцию кабельной системы, сохранив при этом достаточную механическую прочность, позволяет применение лотков из проволоки, один из которых изображен на фото ниже:
Кабельный лоток из пластика. Невысокие прочностные показатели этого материала ограничивают их применение. Такие виды лотков используются, когда нужно проложить силовой либо телекоммуникационный провод или кабель сравнительно небольшого сечения внутри жилых и производственных зданий.
Лотки этого типа имеют сравнительно небольшие размеры.
Применение пластиковых коробов и каналов обусловлено рядом преимуществ:
- кабельный лоток из ПВХ сравнительно недорог;
- конструкции из этого материала имеют небольшой вес;
- кабельный канал из ПВХ легко деформируется, благодаря чему трасса проводки легко корректируется в процессе монтажа;
- изделия из ПВХ хорошо вписываются в интерьер жилых и производственных помещений.
Пластиковые кабель-каналы имеют и недостатки:
- быстрый износ в процессе эксплуатации, ломкость конструкций, сказывающаяся при необходимости заменить или отремонтировать кабель;
- склонность к деформированию при нагревании кабелей;
- используются, чтобы смонтировать кабель внутри помещений, для наружного монтажа не применяются.
Также следует отметить, что кабельный лоток из металла или пластика может иметь различное исполнение и размеры. Приведенный ниже список показывает, какие бывают виды конструкций изделий:
- открытый лоток;
- закрытого типа, оснащенный крышкой;
- перфорированный;
- неперфорированный.
Модели открытого вида и перфорированные хороши тем, что создают благоприятные условия для охлаждения токоведущих проводников, которые в них проложены. Неперфорированные лотки с герметично закрывающейся крышкой используются в тех случаях, когда кабель необходимо защитить от воздействия агрессивных компонентов атмосферы или влаги. Крышки таких изделий имеют специальное замковое устройство, обеспечивающее герметичность конструкции.
Ну и последний вариант, о котором хотелось бы рассказать — кабельный лоток из бетона. Основная сфера применения железобетонных лотков – это прокладка кабельных трасс под землей или по поверхности грунта. Это обусловлено высокой прочностью, которой обладают эти типы изделий, и их способностью длительно противостоять вредному воздействию грунтовой влаги, защищая кабель. Лотки из бетона обычно имеют более крупные размеры, чем изделия из других материалов. При проектировании открытых распределительных устройств подстанций, бетонный кабельный лоток практически не имеет альтернативы в настоящее время.
Вся кабельная разводка в таких электроустановках укладывается в короба из бетона и накрывается крышками из бетона, стали или асбоцементных плит.
Основные размеры
Типоразмеры лотков обычно определяются двумя цифрами, обозначающими ширину и высоту изделия в миллиметрах. Например, обозначение 50х50 относится к лотку, ширина и высота которого составляют 50 миллиметров. Эти размеры являются основными. Кроме них указывается длина лотковой секции и толщина стенки. Некоторые размеры кабельных лотков мы предоставили в таблицах, для ознакомления.
Железобетонные конструкции:
Пластиковые:
Металлические:
Вот мы и рассмотрели основные размеры и виды кабельных лотков. Как вы видите, существует большое количество вариантов исполнения и типоразмеров изделий, благодаря чему можно подобрать оптимальный вариант для собственных условий применения!
Будет полезно прочитать:
Возможности кабельного лотка| EzyStrut
Ведущий в Австралии ассортимент кабельных лотков, подходящих для любого применения .
..
Перейти к
Как выбрать кабельный лоток
Картинная галерея
Уровни защиты
Ключевым компонентом ассортимента кабельных систем EzyStrut является широкий ассортимент систем лотков. Когда кабели прокладываются в новой электросети, оборудовании или оборудовании для передачи данных / связи, кабельные лотки, как правило, являются наиболее популярным выбором электриков на месте для поддержки и поддержания их в порядке.Лотки представляют собой экономичный, быстрый, безопасный и простой в установке вариант открытия проводки или кабелепровода.
Кабельный лоток также популярен как вариант для перспективного планирования проекта: намного проще прокладывать новые кабели в систему лотков, поскольку потребности проекта меняются со временем, вместо того, чтобы протягивать их через ранее установленную длину кабелепровода. . EzyStrut производит и поставляет перфорированные кабельные лотки и каналы для легких нагрузок, а также изделия типа «лестничные лотки» для средних и тяжелых условий эксплуатации, которые по грузоподъемности могут соперничать с некоторыми кабельными лестницами.
Серия лотков EzyStrut предлагает вам на выбор несколько высот боковых стенок для поддержки разной глубины прокладки кабелей: от перфорированного нижнего лотка CT 20 мм до ET EzyTray, ET3 и ET5 с высотой боковых стенок 45 мм, 50 мм и 85 мм, другие настраиваемые лотки с высокими стенками, воздуховоды разных размеров и кабельная сетка разных размеров — у EzyStrut есть лотки, подходящие для каждого конкретного применения. Для лотков с номинальной нагрузкой публикуются их номинальные значения как максимально допустимые нагрузки на метр в диапазоне пролетов; более подробная информация доступна на нашей странице информации о нагрузках и пролетах.
Как выбрать кабельный лоток
При выборе продукта учтите требуемую ширину, глубину, пролет и нагрузку кабельной разводки.
ET EzyTray
| Доступная отделка | Нагрузка на метр | Глубина прокладки кабеля | Высота боковой стенки | Наличие длины | |
|---|---|---|---|---|---|
| Горячее цинкование Предварительно оцинкованное | Свяжитесь с EzyStrut для получения информации о грузоподъемности | 40 мм | 45 мм | 3 мес. | |
EzyTray — это самый популярный выбор кабельных лотков в австралийской промышленности для электроустановок общего назначения.Сделанный из прочной стали, EzyTray — это разумный выбор, и в Австралии он широко используется для легкой промышленности, торговых центров и других офисных и коммерческих электрических устройств. См. Плакат EzyStrut ET EzyTray «Как сделать» для кабельного лотка / кабельной лестницы для получения дополнительной информации о том, как собрать EzyTray на месте. | |||||
ET3
| Доступная отделка | Нагрузка на метр (Сталь) | Глубина прокладки кабеля | Высота боковой стенки | Доступная длина |
|---|---|---|---|---|
| Горячее цинкование Предварительно оцинкованное Алюминий | 116кг / м более 1.5 м 29 кг / м более 3 м | 43 мм | 50 мм | 3 мес. |
EzyStrut ET3 — это высоко ценимый в отрасли лоток для электрических кабелей, обеспечивающий высокую производительность как в коммерческих, так и в промышленных применениях. ЕТ3 прочен, но остается универсальным и очень простым в установке. Однако, как и ET5, представленный ниже, он был разработан с визуально привлекательной формой, поэтому его можно использовать в средах, где продукт будет оставаться видимым.См. Плакат EzyStrut ET3 / ET5 «Как сделать» для получения дополнительной информации о том, как собрать ET3 на месте. | ||||
ET5
| Доступная отделка | Нагрузка на метр (Сталь) | Глубина прокладки кабеля | Высота боковой стенки | Доступная длина |
|---|---|---|---|---|
| Горячее цинкование Предварительно оцинкованное Алюминий | 227 кг / м более 1,5 м 60 кг / м более 3 м | 78 мм | 85 мм | 3 мес. |
ET5 — это лучшая система кабельных лотков, обеспечивающая сопоставимые характеристики с кабельной лестницей для легких условий эксплуатации, при этом обеспечивая непрерывную опору для кабелей.ЕТ5 обеспечивает лучшую производительность в Австралии и предлагает большую нагрузочную способность по сравнению с другими лотками, а также высоту боковой стенки 85 мм. Как и ЕТ3, он визуально привлекателен и чист и дополнен полным набором аксессуаров. См. Плакат EzyStrut ET3 / ET5 «Как сделать» для получения дополнительной информации о том, как собирать и работать с ET5 на месте. | ||||
EzyMesh
| Доступная отделка | Нагрузка на метр | Глубина прокладки кабеля | Высота боковой стенки | Наличие длины |
|---|---|---|---|---|
| Горячее цинкование Предварительно оцинкованное Оцинкованное | 109кг / м более 1.5 м 27 кг / м более 3 м | 54 мм | 64 мм | 3 мес. |
| Нержавеющая сталь | 109 кг / м более 1,5 м 27 кг / м более 3 м | 50 мм | 60 мм | 3 мес. |
| EzyMesh EzyStrut обеспечивает превосходную производительность как в коммерческих, так и в легких промышленных приложениях, но он стал одним из самых популярных вариантов прокладки компьютерных сетевых кабелей, поскольку кабели можно вставлять и вынимать из продукта по мере необходимости.Кроме того, поскольку его можно согласовать практически с любыми требованиями к сайту, он очень гибкий и может работать внутри проекта и вокруг него по мере необходимости. Прочный, универсальный и простой в установке EzyMesh снабжен всеми необходимыми аксессуарами. Длины могут быть разделены на изгибы, тройники, подступенки и крестовины в соответствии с требуемым применением. См. Руководство по сборке EzyMesh для получения дополнительной информации о работе с EzyMesh Cable Mesh от EzyStrut или о его возможностях. | ||||
Перфорированный кабельный лоток 20 мм
Сделанный из листовой стали, перфорированный лоток CT имеет непрерывные отверстия по длине, чтобы обеспечить максимальный поток воздуха к кабелям.Все размеры производятся с обратными сторонами 20 мм и загнуты на конус, что позволяет легко устанавливать их вместе с дополнительными длинами или готовыми фитингами, такими как отводы, тройники, крестовины или подступенки. |
Индивидуальный кабельный лоток с высокой стороны
EzyStrut предлагает кабельный лоток CT с высокими боковыми стенками, который может быть изготовлен на заказ в различных комбинациях размера, профиля и толщины для поддержки необходимой вам нагрузки. Продукт является сильным, и может использоваться там, где экстремальными погодными означает, что дополнительная сила необходима в системе поддержки.Он также может быть изготовлен из различных материалов или отделок, чтобы справиться с целым рядом коррозионных элементов. |
Кабельный канал
Кабельный канал с зажимом на крышке — самый популярный и широко используемый продукт из имеющихся. Предлагая качество и единообразие, со встроенными концами сращивания и подпружиненной крышкой, которая обеспечивает быструю установку и доступ, он также дополняется специальными фитингами, которые можно использовать как для горизонтальных, так и для вертикальных переходов при использовании воздуховодов одинакового размера.EzyStrut также предлагает систему «Винт на крышке», предлагающую все преимущества системы «Зажим на крышке», с дополнительной надежностью винтовых креплений на номинальных центрах 1200 мм. |
Некоторые компоненты этой линейки также имеют в своей конструкции прорези или перфорации, чтобы облегчить привязку кабелей к ним.
Электромонтажник может легко работать с изделиями лоткового типа: установка изгиба, тройника, крестовины, подступенка или соединение нескольких отрезков кабельного лотка вместе — простая работа, которую можно выполнить на месте, используя такие аксессуары, как соединительные пластины для соединения, радиальные пластины, которые позволяют выполнять ряд изгибов с разными радиусами, кронштейны TX для тройников или поперечных соединений или переходные звенья, позволяющие изготавливать как внутренние, так и внешние стояки.Лестничные лотки и вентилируемые / перфорированные лотки также доступны с крышками для защиты кабелей от падающей воды или пыли, если этого требует ваш проект. Узнайте больше о работе с серией EzyTrays здесь.Неважно, требуется ли это для легких условий эксплуатации с большим количеством кабелей меньшего размера, таких как компьютерная сеть или телефонная станция, силовые кабели средней и большой мощности или машинные кабели, персонал EzyStrut может помочь и обучен демонстрации продуктов. Будьте уверены, что если вам нужны короткие или длинные пролеты, нужно работать с тяжелыми или легкими кабелями, с боковой загрузкой или обычными возможностями, мы будем рады помочь.
| ET3 и установка в воздуховоде: эти продукты можно устанавливать как горизонтально, так и вертикально, чтобы удовлетворить потребности вашего проекта. |
Галерея изображений кабельного лотка
Установлен кабельный канал
Кабельная сетка
Вертикальная установка ET3
Изгиб в EzyTray
Изготовление изгиба и установка радиусной пластины
EzyTray, установленный на трапециевидной системе, подвешенный к потолку с помощью стержня с резьбой
Кабельные лотки EzyStrut стандартно производятся из предварительно оцинкованной стали в соответствии с AS1397.Для некоторых продуктов доступны и другие варианты отделки:
Причины чрезмерного прогиба железобетонных плит
Прогиб железобетонных плит допустим до определенного предела, установленного применимыми кодами, такими как коды ACI, IS и Euro. Эти коды указывают величину допустимого отклонения.
Превышение ограничения прогиба может привести к ряду проблем, например, эстетическим проблемам, жильцам будет неудобно жить в здании, в перегородках могут образоваться трещины, а иногда и возникать неисправности дверей и окон.
Чрезмерные прогибы железобетонных плит могут привести к тому, что соседний балкон отклонится внутрь. Это серьезно проблематично и неприемлемо, потому что дождевая вода, упавшая на балкон, будет перемещаться внутрь здания и может повредить его содержимое. Это один из важнейших факторов, делающих существенным предотвращение чрезмерного прогиба железобетонной плиты.
Существуют различные причины, которые приводят к чрезмерным прогибам в железобетонных плитах, и возможно, что один единственный фактор или их комбинация приведет к отклонению, превышающему ограничения.
Лучший способ избежать чрезмерного прогиба — это понять причину проблем, которые будут объяснены в следующих разделах, и только затем указать правильные решения.
Рис.1: Прогиб в железобетонной плите
Причины чрезмерных прогибов железобетонных плит
Ниже приведены различные причины чрезмерного прогиба плит RCC:
- Конструкция железобетонной плиты
- Свойства материала, использованного в железобетонной плите
- Строительство железобетонной плиты
- Изменение функции железобетонной плиты
- Условия окружающей среды
Расчет железобетонных перекрытий
По большому счету, как толщина железобетонной плиты, так и степень армирования плиты являются частыми причинами, которые могут привести к чрезмерному прогибу.
Выбор небольшой толщины плиты может быть подходящим с точки зрения прочности, но в большинстве случаев приводит к чрезмерному прогибу, и из-за этой проблемы применимые нормы, такие как Кодекс ACI, рекомендуют минимальную толщину плиты, чтобы удерживать прогиб в приемлемых пределах.
Точно так же, если вычисленная степень армирования мала, то довольно скоро она уступит место, и, следовательно, жесткость плиты на изгиб существенно снизится, и, наконец, прогиб плиты будет довольно большим.
Рис. 2: Детали железобетонных плит
Свойства материалов, используемых в железобетонных плитах
Сообщается, что, если материалы, используемые в конструкции плиты, испытывают аномальную усадку и ползучесть, это будет одним из факторов, вызывающих огромный прогиб.
Иногда при использовании высокопрочного бетона образуется большая усадка, которая, вероятно, является частью большого прогиба.
Следует отметить, что реакции щелочных заполнителей также оказывают пагубное влияние на прогиб железобетонной плиты, поскольку они приводят к образованию трещин, которые в конечном итоге снижают жесткость на изгиб и, следовательно, увеличивают прогиб.
Строительство железобетонных перекрытий
Есть несколько аспектов конструкции, которые могут вызвать чрезмерный прогиб, если она построена неправильно.
Например, когда большие панели и консоли не изгибаются должным образом во время строительства, они будут испытывать большие прогибы.
Если отверждение не проводится должным образом, плита не сможет набрать необходимую прочность и, следовательно, сильно прогибается.
Вероятно, что верхняя арматура в плите во время строительства разрушается в результате работы. Это уменьшает эффективную глубину и, следовательно, улучшение жесткости на изгиб, обеспечиваемое непрерывностью арматуры на опорах, будет существенно снижено.
ПлитаRCC на начальном этапе эксплуатации может в значительной степени треснуть, а ее жесткость снижается в основном из-за строительных нагрузок, создаваемых складскими материалами или подпорками.Если плита поддерживается подпорками во время строительства, а стойка закреплена на плите с недостаточной площадью для предотвращения оседания грунта, то движение стойки к земле вызывает прогиб плиты.
Стоит отметить, что прогиб из-за уменьшения эффективной глубины верхней арматуры является довольно обычным явлением, и сообщается, что уменьшение эффективной глубины с 20 см до 17 см может снизить жесткость на изгиб более чем на 20%.
Следовательно, важно обращать внимание на строительные нагрузки, так как они могут существенно повлиять на прогиб элемента, если с ним не обращаться должным образом.
Изменение функции железобетонных плит
Железобетонная плита обычно проектируется для определенной цели, и функция, для которой проверяется прочность и пригодность элементов, известна.
Однако, когда функция плиты изменяется и прикладываемые нагрузки увеличиваются, особенно постоянные нагрузки, тогда плита может сильно прогибаться.
Условия окружающей среды железобетонных плит
Если железобетонная плита подвергается воздействию условий окружающей среды, таких как колебания температуры, которые могут создавать температурный градиент, то плита может неожиданно прогнуться.
Подробнее:
Как контролировать прогиб железобетонных балок и перекрытий?
Факторы, влияющие на прогиб железобетонных балок и плит
Строительные меры и материалы для уменьшения прогиба бетонных балок и плит
Максимальный прогиб железобетонных балок и перекрытий
RF-CONCRETE: Структурный анализ железобетона
Дополнительный модуль RF-CONCRETE для проектирования конструктивных элементов из железобетона состоит из двух отдельных частей:
- RF-CONCRETE Surfaces проектирует плиты, фасонные плиты, плиты, стены, плоские конструкции и оболочки для предельного и предельного состояния по пригодности к эксплуатации.
- RF-CONCRETE Members предназначен для проектирования элементов стержневых элементов железобетонных конструкций.
RF-CONCRETE выполняет расчет железобетонных поверхностей, стержней и комплектов стержней на предельное и предельное состояние по пригодности к эксплуатации. Соответствующие удлинители позволяют проектировать в соответствии со следующими стандартами:
Опционально можно выполнить расчет огнестойкости прямоугольного и круглого сечения в соответствии с:
Дополнительный модуль RF ‑ CONCRETE также доступен в 2D-версия по хорошей цене.
Характеристики
- Автоматический импорт внутренних сил из RFEM
- Расчет предельного состояния и эксплуатационной пригодности
- С помощью модуля расширения EC2 для RFEM можно выполнять расчет железобетонных элементов в соответствии с Еврокодом 2 (EN 1992‑1‑1: 2004) и следующие национальные приложения:
- Гибкость за счет подробных вариантов настройки основы и объема расчетов
- Быстрый и четкий вывод результатов для обзора распределения результатов сразу после проектирования
- Графический вывод результатов, интегрированный в RFEM, например, необходимое армирование
- Понятно -упорядоченный вывод числовых результатов, отображаемый в таблицах, и возможность графического представления результатов в модели
- Полная интеграция вывода данных в распечатанный отчет RFEM
Характеристики стержней RF-CONCRETE
- Определение продольной, поперечной и скручивающей арматуры
- Представление минимальной и сжатой арматуры
- Определение глубины нейтральной оси, деформаций бетона и стали
- Расчет поперечных сечений стержней, подверженных изгибу вокруг двух осей
- Расчет конических элементов
- Определение деформации участков с трещинами (состояние II), например, согласно EN 1992-1-1, 7.4.3
- Учет жесткости при растяжении
- Учет ползучести и усадки
- Детальное описание причин неудачного проектирования
- Детали проекта для всех проектных мест для лучшей прослеживаемости определения арматуры
- Варианты оптимизации поперечных сечений
- Визуализация поперечного сечения бетона ‑Сечение с армированием в 3D-рендеринге
- Выпуск полной стальной спецификации
- Расчет огнестойкости по упрощенному методу (зонный метод) согласно EN 1992‑1‑2 для прямоугольных и круглых сечений
- Дополнительное расширение РФ ‑CONCRETE Members — дополнительный модуль с нелинейным расчетом каркасов для предельного и предельного состояния эксплуатационной пригодности.Расширение позволяет проектировать потенциально нестабильные структурные компоненты с помощью нелинейных расчетов или нелинейного анализа деформации трехмерных каркасов. Дополнительную информацию можно найти в описании продукта дополнительного модуля RF-CONCRETE NL.
