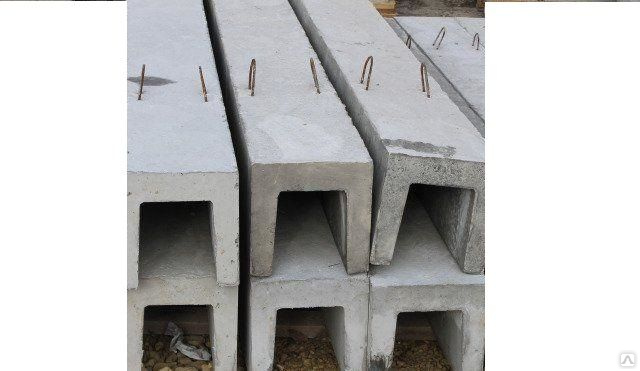

Лотки кабельных каналов УБК-2а

Лотки кабельных каналов УБК 2 а изделия, без которых не обходится современное строительство. Кабельные лотки должны отвечать требованиям по прочности, надежности и долговечности, так как используются в стратегически-важных направлениях, как прокладка подземных коммуникаций и инженерных сетей, а также используются в гидротехнических системах водоотведения. Лотки УБК 1 а используют на местности с повышенной сейсмической активностью, включительно до 9 баллов по шкале Рихтера. Данные изделия представляют собой высокопрочные элементы, которые отвечают высоким эксплуатационным характеристикам, а также обладают простой монтажа, поэтому получили столь широкое распространение в строительной сфере.

1.Варианты написания маркировки.

Лотки для кабельных каналов тип УБК 2 а маркируют согласно принятому Регламенту – Серии 3.407-102. В основное обозначение входит тип изделия, а также размерный ряд. Примеры написания условной маркировки:

1.УБК 2а.

2.Основная сфера применения.

Лотки кабельных каналов УБК21 а применяют для прокладки кабельных сетей и коммуникаций, а также при обустройстве строительных шахт, лифтов, при строительстве аэродромных плит и прочих сооружений. Также используют в сфере энергетического строительства для наземной или подземной прокладки кабелей малого потока, в различных системах водоотведения. Применение лотков производится совместно с однотиповыми размерными группами плит перекрытий (на один лоток укладывается от 2-4 плит), брусков и плитных блоков, которые образуют канал.

Основное назначение лотков УБК 2а – обеспечение герметичности и безопасности готового канала. Также их часто используют при строительстве распределительных станций, которые работают под высоким напряжением, а с помощью лотковых элементов кабельные сети надежно защищены. При прокладке кабелей от электростанций также используют лотки кабельных каналов. Монтаж производится на железобетонные бруски. При обслуживании кабельных каналов лотки не вынимают, снимают только крышки и производят необходимые технические работы.

3.Обозначение маркировки.

Лотки УБК 2 а имеют типоразмеры 1190х500х160 , где 1190 – длина лотка, 500 – ширина, 160 – высота изделия. УБК – тип железобетонного изделия, лотки для кабельных каналов; буква «а» – обозначает наличие закладных деталей, в данном случае детали внедрены в тело лотка для крепления кабельных коммуникаций внутри самого лотка. В маркировку входит нанесение черной несмываемой краской на изделие УБК 2 а даты изготовления и массы.

Проектируется плита с технологическими отверстиями прямоугольного сечения согласно Серия 3.407-102. Лоток имеет короткие боковые стенки, так как канальные сооружения для прокладки кабельных сетей не требуют создания «воздушного» пространства. Вес одного изделия составляет 175 , геометрический объем – 0,1904 , объем бетонной смеси – 0,11 .

4.Материалы для изготовления и характеристики.

Лотки для каналов УБК 2 а – это армированная железобетонная скоба. Стоит отметить, что при изготовлении используют только специальные тяжелые бетоны («энергетический» бетон). Так как лотковые изделия применяют в агрессивных условиях, то сырье должно отвечать особым требованиям по прочности и стойкости относительно различного рода атмосферных и грунтовых воздействий. Кроме этого, бетоны для лотков УБК 2 а должны обладать коррозионной стойкостью и низкой водопроницаемостью.

Бетон используют марки по прочности на сжатие не менее М100, класс по прочности на сжатие – не менее В15 и В20. Кроме этого, бетоны для лотков должны отвечать требованиям по морозостойкости (марка не менее F100 и F200) и водонепроницаемости (марка не менее W4 и W6, дополнительно выполняют гидрофобизацию). Дополнительно УБК 2 а должны быть обработаны коррозионными составами, так как эксплуатируют изделия в условиях повышенной кислотности грунта, также применяются и в простых грунтах.

Лотки кабельных каналов армируются для придания большей прочности изделия. В качестве арматуры используют стержни класса A-I и A-III по ГОСТ 5181-82, при этом должен быть нанесен бетонный защитный слой не менее чем на 15-20 мм. В качестве закладных деталей используют стержни диаметром 16 мм. Прутки арматурной сетки (для лотков УБК 2 а используют сетку тип С13) также обрабатывают антикоррозионными составами для дополнительной защиты.

GLENTEC

Продукт/Проект • Кабельные эстакады представляют собой опорные конструкции для кабельных лотков, которые используются для транспортировки пучков кабелей из одного места в другое. Цель • Общая длина кабельного лотка. • Анализ и проектирование рам, поддерживающих кабельные лотки. • Подготовка структурных чертежей. Пользовательские вводы • Расположение кабельного лотка. • Кабельные нагрузки, пролеты кабельных лотков. Вызовы • Поворот кабельных лотков на открытой площадке, подключение сети кабельных лотков от существующих зданий к открытой площадке. • Максимальный пролет 17 метров при высоте в свету 8 метров. Подход • Расчет и проектирование рам, поддерживающих кабельный лоток. • Проектирование соединений и фундаментов. • Подготовка полных структурных чертежей. • Используемые инструменты — STAAD Pro и AutoCAD Преимущества • Предоставлено сквозное решение, которое повысило надежность и возможности. .
ПРИМЕРЫ Детальное проектирование солнечной фотоэлектрической установки мощностью 130 МВт Продукт/Проект • Полное рабочее проектирование (электрическое, механическое, гражданское и структурное) для проекта солнечной фотоэлектрической установки мощностью 130 МВт в Северном… Подробнее… Спортивный комплекс AL SADD Продукт/Проект • Полное моделирование и детализация всего проекта. Объектив Подробнее…	ПРОЕКТЫ ИНФРАСТРУКТУРА • БЮСТЛ ЦЕНТР, МОСКВА, РОССИЯ (МНОГОКОММУНАЛЬНОЕ ЗДАНИЕ) • АТРИУМ, ДОХА, КАТАР • СПОРТИВНЫЙ КОМПЛЕКС АЛЬ-САДД, ДОХА, КАТАР (СТАДИОН) • НОВАЯ ДОХА МЕЖДУНАРОДНАЯ. .. Подробнее… GENERAL HEAVY ENGINEERING • ЗАВОД РОЗЛИВА, Для MANJUSHREE TECHNOPACK PVT. LTD, КАРНАТАКА, ИНДИЯ • ТЕРМИНАЛ ДЛЯ ХРАНЕНИЯ, Для BHARAT HEAVY ELECTRICALS LTD, ГУДЖАРАТ, ИНДИЯ • ПОДСТАНЦИЯ, Для ITC LTD, ЮТТАРХАНД, ИНДИЯ • АВТОМОБИЛЬНЫЙ ЗАВОД, Для… Подробнее… ИНЖЕНЕРНО-ГЕОТЕХНИЧЕСКАЯ И ТОПОГРАФИЧЕСКАЯ СЪЕМКА • СОЛНЕЧНАЯ ЭЛЕКТРОСТАНЦИЯ 20,4 МВт, EMVEE PHOTOVOLATICS LTD,AP,INDIA • СТАНЦИЯ 60 МВт – WELSPUN ENERGY LTD, ТАМИЛНАДУ, ИНДИЯ • СТАНЦИЯ 8 МВт – WELSPUN SOLAR KANNADA LTD, КАРНАТАКА, ИНДИЯ • СТАНЦИЯ ПО ОЧИСТКЕ СТОКОВ BNPL… Подробнее… 9 0085 ИНФРАСТРУКТУРА • ТУРИСТИЧЕСКОЕ НАЗНАЧЕНИЕ, ДЛЯ ЖИЛЬЯ И ГОРОДСКОГО РАЗВИТИЯ CORPORATION LTD (HUDCO), ПУДУЧЕРРИ, ИНДИЯ • БАШНЯ ИНЖИНИРИНГ, для БХАРТИ ИНФРАТЕЛ ЛТД, ГУРГОАН, ИНДИЯ Подробнее. .. ЗАВОД ТРАНСПОРТ ХРАНЕНИЕ ENGG & CONSTRUCTION • ТЕРМИНАЛ СЫРОЙ НЕФТИ, ОМАН Подробнее… НЕФТЬ И ГАЗ • ТЕРМИНАЛ СЫРОЙ НЕФТИ, ОМАН • LOWRIE CONSTRUCTIONS, WA-АВСТРАЛИЯ Подробнее… ЭНЕРГИЯ • СТАНЦИЯ 25 МВт — для VPSPPL, ГУДЖАРАТ, ИНДИЯ • СТАНЦИЯ 5,5 МВт — для WELSPUN SOLAR AP PVT.LTD, АНДР-ПРАДЕШ, ИНДИЯ • СТАНЦИЯ 5,5 МВт – для VIRAJ RENEWABLES ENERGY PVT. LTD, РАДЖАСТАН, ИНДИЯ • ЗАВОД 1 МВт-Для SOVOX… Подробнее…	ОТЗЫВЫ GLENTEC & BHEL-PV System Engineering Group совместно работали над некоторыми проектами MW. Во время выполнения проекта чувствовалось, что участие и техническая поддержка со стороны команды GLENTEC. .. Подробнее… IBC SOLAR и Glentec разделяют взаимное уважение и признательность, которые позволили нашим фирмам завершить наш первый совместный проект. В Glentec работают практичные, трудолюбивые инженеры и проектировщики, которые… Читать дальше… Работа с GLENTEC в нескольких наших проектах по производству солнечной энергии МВт была действительно отличным опытом. Качество технических обсуждений, оперативность и принадлежность команды GLENTEC к… Подробнее…   Наш первый опыт работы с GLENTEC был связан с крупным проектом, в котором нам нужно было предоставить нашему клиенту большое количество рабочих чертежей и рабочих чертежей за короткое время… Подробнее…

Кабельный лоток Cope | Unistrut Service Co.

Кабельный лоток Cope или лестничный лоток является жизнеспособной альтернативой кабелепроводу и используется для поддержки электрических, сигнальных, управляющих, контрольно-измерительных и коммуникационных кабелей. Кабельный лоток Cope изготавливается в различных стилях, включая проволочную сетку, лестницу, вентилируемый желоб и желоб со сплошным дном.

Выбор подходящей системы кабельных лотков Cope

При выборе подходящей системы кабельных лотков Cope и планировании установки необходимо учитывать ряд факторов:

• Материал и отделка

• Типы кабельных лотков

• Класс NEMA 90 085

• Размер полости — загрузочная глубина/ширина лотка

• Длина прямых участков

• Радиус фитингов

• Расположение опор кабельного лотка

• Электрическое заземление

В этой статье о техническом обсуждении кабельных лотков Cope мы сначала сосредоточимся на выборе подходящих материалов и отделки.

Материалы и отделка— Выбор материалов основан на условиях окружающей среды и экономических соображениях проекта. Кабельный лоток Cope доступен из следующих материалов:

Сталь – Предварительно оцинкованная— Горячеоцинкованная сталь (ASTM-A-653-G90 CQ) оцинкована методом горячего погружения. Стальная полоса из рулона подается через установку непрерывного цинкования, которая очищает, флюсует и покрывает сталь расплавленным цинком. После охлаждения сталь сматывается в рулон. Предварительно оцинкованное покрытие соответствует стандарту ASTM A-9.24 и обеспечивает 1,25 унции. цинковое покрытие/кв. футов материала. То есть 1,25 унции. общий вес покрытий с обеих сторон одного кв. м материала. Оцинкованная лестница мельницы обычно используется внутри помещений или в местах, не подверженных воздействию элементов или агрессивных веществ.

Сталь – Горячее цинкование погружением после изготовления — При горячем цинковании погружением после изготовления (HDGAF) готовая деталь погружается в ванну с расплавленным цинком (ASTM 123). Этот метод приводит к полному покрытию цинком и более толстому покрытию, чем предварительно оцинкованная сталь или сталь с гальваническим покрытием.
