Лотки бетонные для кабеля: Кабельные лотки железобетонные — купить в России и странах СНГ

для чего применяют и какие бывают

Содержание

1. Для чего выпускают заводы ЖБИ лотковые изделия?
2. Виды лотков из железобетона
3. Лоток железобетонный кабельный – основные характеристики
4. Какими преимуществами обладает лоток железобетонный кабельный?
5. Конструкция и типоразмеры лотковой продукции
6. О монтаже коммуникационных каналов – варианты размещения
7. Подводим итоги
8. Похожие статьи:

Для выполнения работ по прокладке различных инженерных сетей, сооружения тепловых трасс, дренажных систем и объектов гидротехнического назначения используют конструкции П-образного профиля из железобетона. После прокладки коммуникационных систем устанавливают крышки лотков, которые надежно защищают магистрали от влияния природных факторов и доступа посторонних. Лоток железобетонный кабельный отличается повышенной прочностью и надежностью. Он изготавливается согласно требованиям стандарта. Проложенные в нем коммуникации находятся в полной безопасности.

Для чего выпускают заводы ЖБИ лотковые изделия?

Изготовление коммуникационных каналов из железобетона осуществляется на специализированных предприятиях, согласно положениям нормативной документации.

Благодаря повышенной прочности и надежности железобетонных конструкций лоткового типа область использования изделий довольно обширная:

• сфера дорожного строительства;
• коммунальная отрасль;
• жилищное и промышленное строительство;
• энергетическая сфера.

Железобетонные лотки для кабеля востребованы при сооружении парковочных комплексов, промышленных и коммерческих объектов, жилых зданий, а также при прокладке автомобильных дорог и обустройстве террас.

Спектр решаемых задач:

• укладка электрокабелей от подстанций с трансформаторами и линий телекоммуникационной связи;
• строительство закрытых и открытых дренажных систем и сооружение закрытых водоотводящих каналов;
• прокладка магистралей подачи воды, а также размещение различных труб, в том числе канализационных.

Железобетонные каналы востребованы не только для прокладки кабелей связи. Они используются для обеспечения эффективного отвода воды на различных объектах:

• заводах и фабриках;
• железнодорожных линиях;
• автомобильных дорогах;
• аэродромных полосах;
• автомобильных стоянках;
• парках и скверах;
• жилых зданиях;
• гидротехнических строениях.

Лотковые каналы – универсальный вид строительной продукции, широко применяемой в областях промышленного и частного строительства. Технология изготовления продукции предусматривает лабораторный контроль входного сырья и проверку качества готовых изделий.

Виды лотков из железобетона

Согласно классификации, кабельные железобетонные лотки отличаются следующими параметрами:

• конструктивным исполнением;
• возможностью комплектации крышкой;
• габаритными размерами;
• функциональным назначением;
• особенностями монтажа.

В строительной сфере применяют следующие разновидности лотковых каналов:

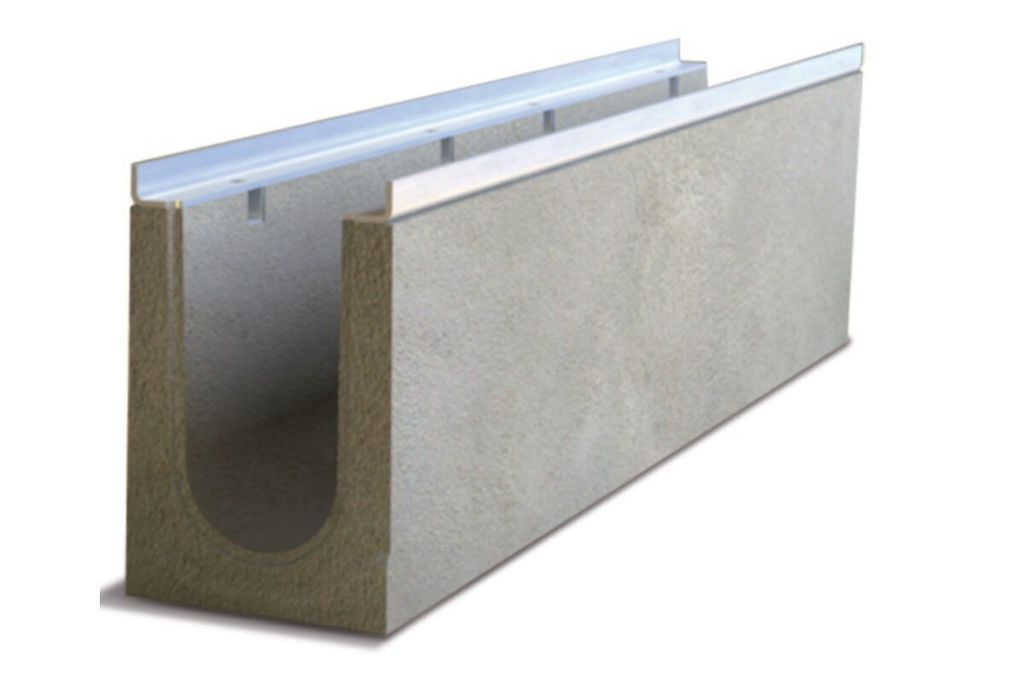

1. Изделия П-образного сечения, имеющие форму прямоугольного параллелепипеда. Они применяются для строительства составных каналов, в качестве дренажных и водоотводящих элементов. Увеличенные габариты железобетонных каналов позволяют уложить на подставках различные виды электрокабелей. Продукцию отличает увеличенная прочность, а также коррозионная устойчивость. Прочностные характеристики позволяют применять лотки во влажных и промерзающих почвах.
2. Продукцию трапециевидной формы. За счет изменения ширины канала вдоль продольной оси изделия обеспечивается возможность телескопического соединения. Фиксированные размеры телескопических лотков обеспечивают высокую точность сопряжения каналов и ускоряют монтажные работы. Изделия устанавливают по обочинам транспортных магистралей для отвода осадков с дорожного полотна. Продолжительный ресурс эксплуатации лотков телескопического типа обеспечивается за счет устойчивости изделий к поглощению влаги.

Маркировка изделий отличается в зависимости от назначения:

• аббревиатура УБК соответствует энергетическим лоткам;
• сокращение МЖБЛ применяется для дренажных каналов и водоотводящих лотков;
• маркировка Л используется для дорожных и теплотрассовых лотков;
• индекс МШЛ соответствует продукции, предназначенной для железнодорожных линий.

В зависимости от конкретного исполнения лотка и его функционального назначения изделие может комплектоваться крышкой. Для обеспечения герметичности каналов также используют плиты дорожные, которыми закрывают внутреннюю полость.

Лоток железобетонный кабельный – основные характеристики

Требованиями действующего стандарта регламентированы эксплуатационные характеристики, которыми обладают лотки кабельные бетонные:

• стойкость к воздействию отрицательной температуры;
• сохранение целостности при температурных перепадах;
• устойчивость арматурной решетки каналов к воздействию влаги;
• повышенный запас прочности железобетонной конструкции.

Нормативная документация содержит также требования по размерам лотковых изделий и их форме.

Конфигурация каналов отличается в зависимости от назначения:

• каналы трапециевидной формы используются в мостостроении и дорожной сфере, а также применяются при сооружении дренажных и канализационных линий;
• лотки с профилем поперечного сечения в виде квадрата или прямоугольника используются при прокладке теплотрасс, различных трубопроводов и кабельных сетей;
• продукция полукруглого или параболического профиля применяется для сооружения канализационных линий, организации водоотвода и строительства дренажных линий.

Стандарт регламентирует следующие характеристики лотков:

• плотность применяемого бетона – до 2,4 т/м3;
• диаметр стальной арматуры – не меньше 0,6 см;
• класс арматурных стержней – AI-AIII;
• марка применяемого бетона – М300 и выше;
• крупность используемого заполнителя – не более 15 мм.

Соблюдение предприятиями-изготовителями требований стандарта и изготовление продукции в соответствии с технологией гарантирует качество железобетонных каналов.

Какими преимуществами обладает лоток железобетонный кабельный?

До появления железобетонных лотков монтаж коммуникационных линий и трубопроводных магистралей выполнялся в каналах, сооруженных из кирпича. Однако кирпичные конструкции не обладают таким комплексом достоинств, как сборные лотки из армированного бетона. Каналы из кирпича обладают пониженной ремонтопригодностью и имеют недостаточно высокий срок эксплуатации. В связи с этим возникает потребность в использовании более надежного стройматериала.

Лоток железобетонный кабельный применяется для решения широкого комплекса задач и превосходит аналогичные конструкции из кирпича по комплексу показателей:

• повышенному запасу прочности и надежности. Изделия сохраняют целостность при подвижках грунта и способны воспринимать значительные нагрузки;
• возможности применения в сейсмически активных зонах. Бетон, усиленный арматурой, сохраняет характеристики при повышенной сейсмоактивности;

• ремонтопригодности. Демонтировав защитную крышку лотка, несложно выполнить ремонтные и восстановительные мероприятия;
• темпам сооружения коммуникационных каналов. Из стандартных элементов быстро монтируются сборные лотки необходимой длины;
• герметичности. После цементирования стыковых участков сборной конструкции и установки защитной крышки обеспечивается надежная защита магистралей от проникновения грунтовых вод и осадков.

Кроме указанных плюсов, следует дополнительно отметить ряд преимуществ:

• возможность монтажа каналов во влажных почвах;
• ускоренный доступ к проложенным коммуникациям;
• снижение общего объема затрат по сравнению с конструкциями из кирпича;
• ускоренные темпы выполнения монтажных операций;
• увеличенный запас прочности;
• морозоустойчивость и влагостойкость;
• возможность эксплуатации в агрессивных средах.

В преимуществах использования кабельных лотков неоднократно убедились профессиональные строители. При выполнении ремонтных работ достаточно снять слой почвы, поднять крышку и заменить поврежденный кабель или трубу. После окончания ремонта наносится обмазочная мастика, устанавливается крышка и выполняется засыпка грунтом. При этом отсутствует необходимость в демонтаже железобетонных лотков, срок эксплуатации которых превышает несколько десятков лет.

Конструкция и типоразмеры лотковой продукции

Железобетонный лоток для кабеля изготавливается из следующих стройматериалов

1. Прочного бетона марки В20-В25. Для изготовления бетонной смеси используется цемент марок М400 или М500, перемешанный с очищенным песком и щебеночным наполнителем. Повышенная стойкость к воздействию влаги достигается благодаря использованию модифицирующих компонентов.
2. Арматурных прутков, соответствующих классу А1 и выше. Арматурная решетка повышает прочностные характеристики бетонного массива и собирается из стальных стержней, связанных отожженной проволокой.

Рецептура используемого бетонного раствора и конструктивные особенности продукции позволяют использовать лотки и поставляемые совместно с ними защитные крышки в условиях с различным климатом и сейсмической активностью. Железобетонные каналы отличаются увеличенной прочностью, морозоустойчивостью, влагостойкостью, а также четкими геометрическими размерами.

Габариты изделий изменяются в зависимости от исполнения:

• длина равна 740-3950 см;
• ширина составляет 280-2380 см;
• высота в интервале от 28 до 118 см.

Масса небольших лотков составляет 0,1 т и увеличивается до 2,7 т для изделий с максимальными габаритами.

О монтаже коммуникационных каналов – варианты размещения

Железобетонные лотки размещаются различным образом:

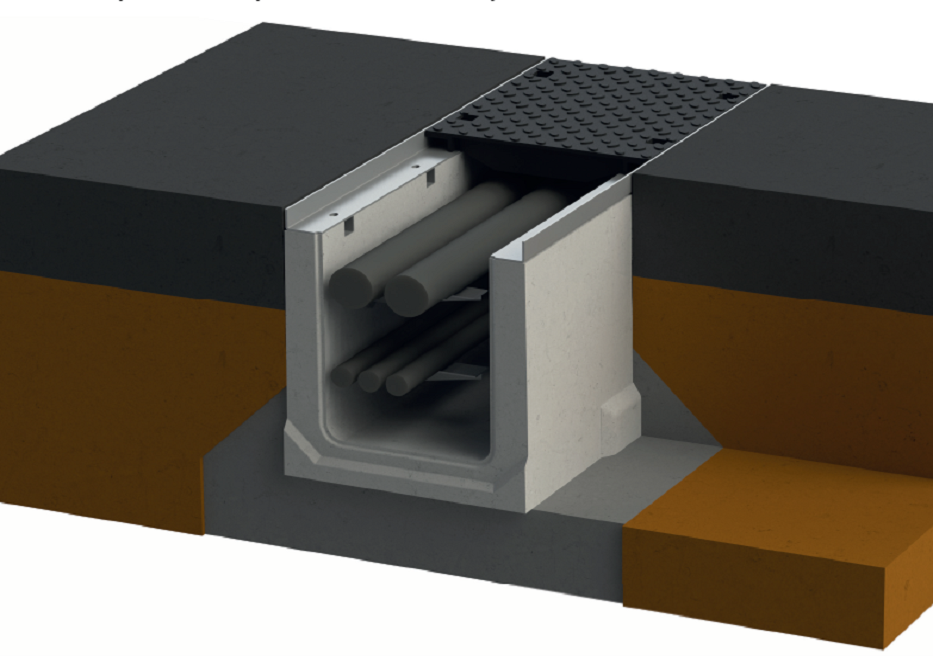

• выше уровня нулевой отметки. Они монтируются на спланированную поверхность. После монтажа магистралей устанавливаются защитные крышки. Данный метод установки отличается простотой и позволяет снизить объем расходов;
• ниже уровня грунта. Каналы располагаются в траншее, основание которой находится на заданной глубине. Крышки устанавливаются после монтажа коммуникаций, зазоры герметизируются, конструкция засыпается почвой.

Выбор оптимального метода монтажа определяется функциональным назначением лотковой конструкции и особенностями эксплуатации.

Подводим итоги

Лоток железобетонный кабельный – многофункциональное изделие, незаменимое в области дорожного, жилищного и коммунального строительства. Конструкция лотка обеспечивает возможность формирования каналов заданной длины и конфигурации. Изделие отличается длительным периодом эксплуатации и обеспечивает надежную защиту проложенных коммуникаций.
