Крыша ломаная односкатная. Нижние стропила ломаной крыши

Содержание

1. Крыша ломаная односкатная. Нижние стропила ломаной крыши
2. Ломаная крыша. Базовые элементы конструкции
3. Односкатная крыша своими руками пошагово. Односкатная крыша: пошаговая инструкция, как построить простую конструкцию своими руками
   • Преимущества и недостатки односкатной крыши
   • Расчет материалов
   • Разновидности стропильной системы
   • Монтаж односкатной крыши
4. Односкатная крыша дома из газобетона. Свойства односкатной крыши

Крыша ломаная односкатная. Нижние стропила ломаной крыши

Когда строится двускатная ломаная крыша своими руками, стропильную систему можно выполнить из наслонных и висячих элементов, или только из наслонных. Если представить мансардную ломаную крышу в виде геометрических фигур, то это будет 3 треугольника. Два из них находятся по бокам помещения, а один — над его потолком.

Боковые скаты на крышах ломаной формы делают с большим уклоном, поэтому на них не задерживается снежная масса. При строительстве домов в районах с незначительным количеством осадков в холодные месяцы, когда выполняют расчет двухскатной крыши. снежную нагрузку не учитывают (прочитайте: «Как сделать ломаную крышу — особенности конструкции «). Что касается ветровых показателей, то их непременно включают. Не следует забывать о нагрузке на стены здания и фундамент, так как боковые стропила двускатной крыши являются несущим каркасом для стен чердачного помещения.

Конструкция ломаной крыши предусматривает использование для боковых скатов наслонных стропил, опирающихся на мауэрлат и прогоны. Монтируют прогоны на стойки, которые упираются в балки перекрытия потолка основного помещения дома (прочитайте: «Расчет балки перекрытия «). Для обеспечения дополнительной устойчивости стоек используют схватки, связывающих их со стропилами, а тем в свою очередь надежность придают подкосы, которые упираются в низ стоек. Благодаря этому разгружают боковые прогоны, являющиеся для верхних стропил опорными.

Если создается двухскатная ломаная крыша, чтобы выполнить нижнее крепление стропильных ног, используют скользячки или ползун. Когда потолочные балки изготавливают из пиломатериалов, требуется для них сделать расчет на сосредоточенную нагрузку (прочитайте: «Устройство двухскатной крыши: элементы конструкции «). В том случае, если перекрытия железобетонные, вычисления не производят. При использовании железобетонных плит на гидроизоляционный материал под стойки помещают лежень, его располагают в строго горизонтальном положении при помощи деревянных подкладок или кирпичных столбиков.

Ломаная крыша. Базовые элементы конструкции

Ломаная крыша, напоминающая по форме пятиугольник с верхней точкой на коньке, визуально разделяется на верхнюю и нижнюю часть. В верхней части уклон скатов более пологий, он составляет не более 20-300, а в нижней — более крутой, в пределах 50-60 градусов. Для ее сборки используется смешанная стропильная система, состоящая из висячих и наслонных стропильных ног.

Чтобы сформировать необходимую геометрию скатов, придать конструкции жесткость, используется большое количество элементов, в виду чего ломаная крыша имеет внушительный вес. Основными составными частями кровли являются стропила, мауэрлат, балки перекрытий, а дополнительными — стойки, бабка, подкосы, затяжки. Все они выполняются из твердой древесины хвойных пород, предварительно обработанной антипиреном, антисептиком.

Конструкция стропильной системы ломаной крыши

• Мауэрлатом называют квадратный брус, закладываемый в основании кровли для распределения ее веса равномерно по несущим стенам, а также защищающий стропила от опрокидывания.
• Стропила. Стропильные ноги, изготавливаемые из ровных, надежных досок формируют скат, сходясь в коньке. В ломаной крыше верхние стропила являются наслонными, так как они имеют дополнительную опору на стойки. А нижние — висячие, потому что как бы провисают между балками перекрытий и затяжкой. Расстояние между стропилами выбирают в диапазоне 60-120 см, в зависимости от веса кровельного материала или ширины утеплителя.
• Затяжка. Также называемая ригелем, горизонтальная балка, связывающая верхние стропила для снижения их распирания. Также она служит каркасом для создания мансардного потолка.
• Стойки. Вертикальные опоры, изготовленные из бруса, передающие нагрузку от наслонных стропил к несущим стенам через затяжку. После того, как их обошьют фанерой, они станут стенами мансарды, так что длина стоек определяется желаемой высотой потолка. Хоть для устройства жилого помещения достаточно 1,5-1,7 м, максимально комфортным считается потолок 2-2,5 м, который вполне может быть обеспечен ломаной мансардной крыши.
• Бабка. Вертикальная подвеска, которая связывает конек с затяжкой, компенсируя ее прогиб.
• Подкосы. Также известные как подстропильные ноги, угловые опоры, предотвращающие прогиб висячих стропил.

Односкатная крыша своими руками пошагово. Односкатная крыша: пошаговая инструкция, как построить простую конструкцию своими руками

Односкатные крыши являются недорогой альтернативой многослойной конструкции. Она отличается простым механизмом сборки. Уход за таким сооружением не представляет особого труда. Правильный угол наклона обеспечивает самостоятельное удаление излишков мусора и пыли на поверхности защитного покрытия.

Как правильно построить односкатную крышу? Какие критерии необходимо соблюдать в процессе выбора материала и постройки каркаса?

Все ответы на эти вопросы, вы обнаружите в нашем материале. Здесь представлены советы опытных профессионалов, которые знают все о рабочем процессе.

Преимущества и недостатки односкатной крыши

Каждое сооружение имеет как положительные, так и отрицательные стороны. К преимуществам относят:

• экономичность. При строительстве данной конструкции понадобится минимальное количество строительных материалов;
• легкий монтаж. Собрать такое сооружение под силу любому. Подробный чертеж и схема значительно упрощают поставленную задачу;
• минимальный вес. При неблагоприятных климатических условиях здесь наблюдают минимальное давление от осадков. Двускатные изделия испытывают большую нагрузку;
• хорошая сопротивляемость по отношению к сильному ветру;
• угол наклона односкатной крыши колеблется от 6о до 50о ;
• подходит для любого вида кровельного покрытия. Здесь можно сделать мягкую или жесткую поверхность.

Помимо достоинств этот вид крыши имеет недостатки. К ним относят:

• нуждается в усиленном крепеже;
• требует качественной теплоизоляции. В летний период она сильно нагревается, при этом повышается температура внутри помещения. Зимой наоборот, она сильно охлаждается, что сопровождается понижением климата в жилом пространстве. Качественные материалы помогают достичь баланса;
• расстояние между стропилами односкатной крыши составляет от 1 до 1,5 м. Этого не достаточно для того, чтобы оптимизировать давление осадков при неблагоприятных условиях;
• минимальный угол наклона провоцирует скопление снега зимой. Для этого необходимо делать автоподогрев краев. Они помогут избавиться от чрезмерного скопления ледяных накатов.

Расчет материалов

Как рассчитать материалы для односкатной крыши?

Правильный подсчет расходных составляющих позволяет создать качественное покрытие для жилого помещения.Здесь важно учитывать климатические условия и сопротивление воздушным массам.

Произвести правильные вычисления помогают следующие критерии, которые указываются в проектах и чертежах односкатных крыш:

• •ширина и длина постройки. Здесь важно учитывать количество несущих стен;
• угол наклона кровли;
• длина готового покрытия;
• материал, из которого будет выполнено кровельное покрытие.

Если крыша планируется для хозяйственной постройки, то здесь достаточно сделать незначительный угол наклона 10о. Для жилого помещения рекомендуется тщательно обдумать устройство чердачного пространства. Если в дальнейшем это пространство будет использоваться для жилых целей, то угол ската должен не менее 45о.

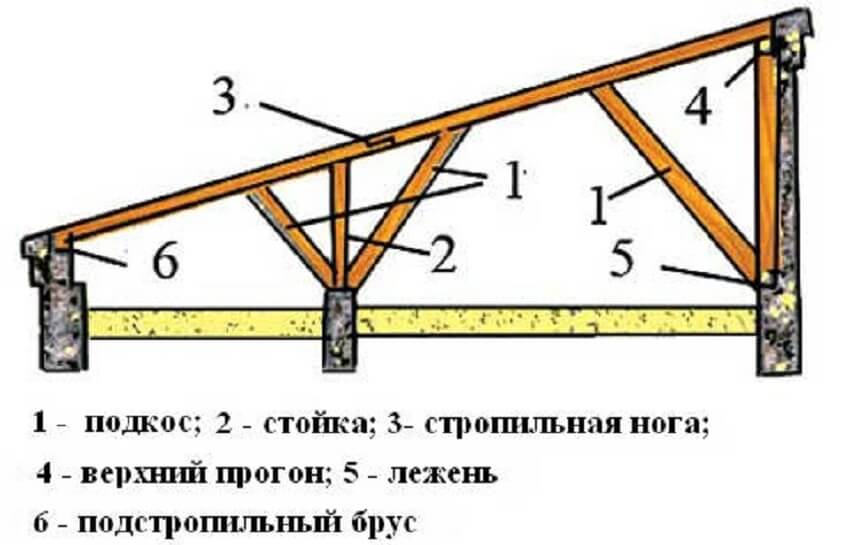

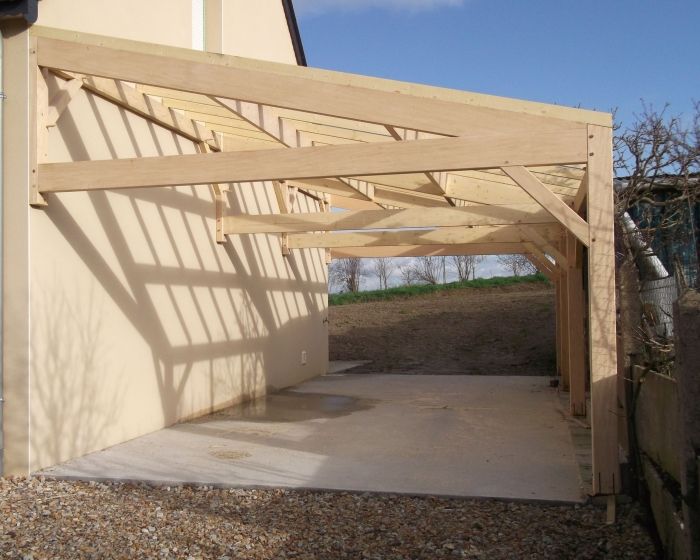

Разновидности стропильной системы

Различают три варианта стропил для односкатной крыши. Они делятся не несколько типов, каждый из которых отличатся своим размером и строением.

К ним относят:

Висячая крыша. Она устанавливается в тех случаях, когда нет несущих перекрытий в жилом помещении. Для надежности параллельные стены должны располагаться на одном уровне.

Наклонная система. Этот тип используют в том случае, когда в пространстве имеются качественные перегородки. Они в свою очередь служат дополнительной опорой.

Скользящие стропилы. Этот вид применяют в деревянных строениях. Главное преимущество этой крыши заключается в сокращении усадки постройки.

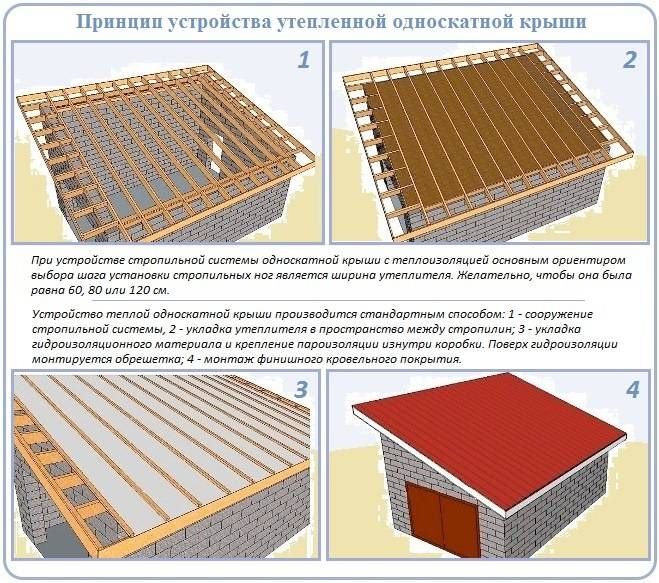

Монтаж односкатной крыши

Предлагаем подробную инструкцию, как сделать односкатную крышу. Перед тем как приступить к рабочему процессу, рекомендуется провести заранее все расчёты и закупку подходящего материала. После этого можно переходить к монтажным работам.

Они включают в себя:

• для дополнительной безопасности необходимо уложить балки для чердачного перекрытия;
• после этого укладывают слой гидро и теплоизоляции;
• расстояние между стропилами должно составлять от 600 до 800 мм;
• далее по задней границе укладывают деревянный брус;
• на балки укладывается настил из деревянных досок;
• следующим действием будут постройка фронтонной стены. Она должна быть выполнена из того же материала, что и сама постройка;
• перегородки аккуратно фиксируют в плоскости выступающей точки стены;
• после этого делают разметку на которой в дальнейшем будут монтировать крепления для стропил;
• согласно схеме чертежа делают пазы для крепления деревянных досок;
• далее их крепят между собой при помощи металлических уголков;
• завершающим этапом будет укладка кровельного покрытия. На фото односкатной крыши изображено готовое сооружение.

Источник: https://mdmstroyproekt.ru/stati/odnoskatnaya-krysha-lomanaya-dvuhskatnaya-lomanaya-krysha

Односкатная крыша дома из газобетона. Свойства односкатной крыши

Чтобы понять, подходит ли такая крыша, стоит взвесить ее достоинства и недостатки.

Главные преимущества:

• за счет простой конструкции на нее уйдет меньше материала и мастера смогут быстр ее собрать;

Кровля плоская, но она тоже односкатная

• такой тип кровли выгоден для регионов, в которых часто дуют сильные ветра;
• за ней просто ухаживать. И ремонтировать ее проще, особенно, если угол наклона ската не очень большой;

Каркасный дом с односкатной крышей – дизайн кантри

• осадки будут сходить в одну сторону, поэтому не придется оборудовать ливневые системы по периметру строения. Однако из-за увеличенной нагрузки придется покупатьи детали для водостока;
• такие крыши пользуются спросом, потому что на них можно устанавливатьв энергоэффективных умных домах;
• можно спроектировать мансарду с большими окнами (примерысмотрите по ссылке).

Мансарда под односкатной крышей – в нижней части ската места остается совсем мало

Недостатков немного:

1. Не всегда можно дать подходящий уклон для схода осадков, из-за чего вода задерживается на кровельном материале. Чтобы он не мок, организуют усиленную гидроизоляцию;
2. Не совсем правильная форма, что особенно заметно в строениях с мансардой. Из-за снижающегося ската не получается равноценно использовать всю площадь полуторного этажа;
3. Стропила бывают очень длинными. Нужно точно рассчитать снеговые нагрузки и выбрать материал с достаточной надежностью.

Никаких критичных недостатков нет. При правильном составлении проекта и соблюдении норм строительства, здание с такой крышей будет служить ничем не хуже прочих.

Двухскатная ломаная крыша своими руками

Содержание

• 1 Инструкция по изготовлению ломаной двухскатной крыши своими руками
  • 1.1 Проектирование крыши
  • 1.2 Материалы для работы
  • 1.3 Инструкция по возведению стропильной системы
  • 1.4 Этапы работ
  • 1.5 Некоторые советы
• 2 Ломаная крыша — устройство, варианты, инструкция по монтажу
  • 2.1 Устройство
  • 2.2 Варианты крыши
  • 2.3 Утепление и отделка
• 3 Ломаная крыша своими руками
  • 3.1 Как выбрать угол наклона
  • 3.2 Составление проекта
  • 3.3 Этапы строительства
  • 3.4 Обрешетка и кровельный пирог

Инструкция по изготовлению ломаной двухскатной крыши своими руками

При строительстве дома значительная часть внимания уделяется не только его внешнему виду, но и функциональности. Вряд ли кому-то захочется терять внутреннее пространство, ведь на его возведение тоже тратятся средства. При устройстве крыши с двумя скатами определённо можно обустроить мансардный этаж, но ещё больше дополнительного пространства появится, если последовать инструкции по изготовлению ломаной двускатной крыши своими руками, хотя такая конструкция и будет более сложной в возведении.

Проектирование крыши

Чтобы пространство, образующееся под крышей, можно было комфортно использовать под жилое помещение, минимальная рекомендуемая ширина дома — шесть метров.

Ломаную крышу необходимо предусмотреть на этапе проектирования дома, потому как она потребует дополнительного укрепления стен. Так, кирпич, газосиликатные блоки или пенобетон потребуют заливку армирующего пояса, в которые предварительно закладываются резьбовые шпильки. Их шаг составляет полтора-два метра.

Схема ломаной двухскатной крыши

Перед началом работ надо определиться с двумя вопросами:

1. Какое соотношение частей скатов? Этот параметр будет влиять на высоту внутреннего пространства.
2. Будут ли устанавливаться мансардные окна и если да, то каково расположение? При большом количестве комнат они помогут организовать правильное естественное освещение.

После этого можно переходить к расчётам:

1. Количества материла для кровли.
2. Толщины и объёма утеплителя.
3. Гидроизоляции (определяют по габаритам крыши).
4. Необходимого количества леса для стропил.
5. Крепежей.

Чтобы облегчить задачу, можно воспользоваться найденным типовым проектом крыши. Если же вы обладаете навыками конструктора, то можно самостоятельно сделать подробный чертёж. В расчёте же стропильной системы, а именно шага и сечения балок, помогут специально разработанные программы. Они основаны на том, каким кровельным материалом вы собираетесь воспользоваться, какие нагрузки будут приходиться на крышу, какой район строительства и другие.

Материалы для работы

1. Стропила — основной элемент конструкции. В качестве ног и раскосов рекомендуется использовать брус высокого качества с сечением 5х10 см. Ещё понадобятся обрезные доски толщиной минимум 3 см.
2. Мауэрлат — опора для стропил. Хорошо будет использовать брус сечением 25х25 см.

Хвойная порода древесины хорошо подойдёт для организации стропильной системы. Но она должна быть просушена до влажности не более 22 процентов. Ломаная крыша отличается от простой двускатной большим весом. За счёт этого материал понадобится более массивный.

Инструкция по возведению стропильной системы

Инструменты используются стандартные, что и для любых столярных работ. Ещё пригодится лестница и страховочное оборудование.

Перед началом сборки необходимо обработать всю древесину специальными антисептиками, а также произвести пропитку противопожарным раствором. Эти работы проводят в соответствии с инструкциями на упаковках. А чтобы обеспечить более глубокое проникновение растворов в материал, все элементы стропильной системы лучше обработать дважды. Далее необходимо дать древесине высохнуть перед началом дальнейшей сборки. Также следует обработать рейки обрешётки и контробрешётки. Ещё одна подготовительная работа — просверливание отверстий в мауэрлатных брусках. Их шаг должен соответствовать шагу шпилек, установленных на стенах.

Расчёт стропильной системы ломаной двухскатной крыши

В принципе, стропильную систему можно рассматривать как модульно соединённые секции, которые целесообразно собирать на земле, а уже после поднимать на крышу и проводить дальнейшую установку согласно чертежу. Это упростит работу. Верхние и нижние стропильные ноги соединяют между собой под выбранным углом. Чтобы не нарушить общую геометрию крыши, необходимо следить за их точным распилом, а также соблюдать размеры всех частей. Это повлияет на безопасную установку кровельного пирога. Чтобы упростить работы, можно подготовить шаблоны. Их выполняют, используя металл или фанеру, в соответствии с проектом.

Этапы работ

1. На несущие стены здания необходимо уложить рубероид в один или два слоя. Он будет выполнять гидроизоляцию защиту.
2. Затем переходят к монтажу мауэрлата. Крепление балок к шпилькам осуществляют при помощи гаек.

Установку балок мауэрлата необходимо производить, соблюдая строгую параллельность между ними.

В случае, если дом выполнен из дерева, мауэрлатом будет служить верхний брус или бревно, соответственно материалу здания.

Когда все работы с монтажом стропильной системы закончены, можно приступать к следующему этапу формирования кровельного пирога – укладке тепло-, паро- и гидроизоляции.

Послойное изображение кровельного пирога

1. Пароизоляционная плёнка крепится с внутренней стороны помещения. Для этого хорошо подойдут металлические скобы. Важно соблюдать равномерное натяжение материала.
2. В качестве утеплителя можно использовать минеральную вату или пенополистерол. Их монтаж производят между стропильными ногами.
3. Укладка гидроизоляции — завершающий этап, осуществляют её внахлест несколькими слоями. Это поможет свести риски протечки к минимуму.

Гидроизоляционный материал может провисать, но не более чем на два сантиметра.

Дальнейшие работы можно описать как кровельные:

• Когда плёнка гидроизоляции уложена, приступают к монтажу обрешётки. Определение шага реек зависит от типа кровельного покрытия, используемого при строительстве. Для удобства работ его делают в 30-35 см. при условии использования жёстких материалов. А вот для мягкого кровельного покрытия лучше подойдёт сплошная обрешётка из листов фанеры или ОСБ-плит.
• Рейки необходимо располагать прямолинейно, чтобы после, при укладке кровельного материала, не возникло проблем.
• Особенностей укладки кровельного покрытия для ломаной двускатной кровли нет, поэтому работы осуществляются в соответствии с выбранным материалом.

Некоторые советы

1. Строительный опыт должен стать определяющим при создании ломаной двускатной крыши своими руками. Её конструкция может оказаться достаточно сложной для новичка.
2. Кровельный материал большого веса лучше не использовать для и без того тяжёлой конструкции. Из-за этого требования придётся отказаться от черепицы в пользу существующих альтернатив – например, битумной или металлической черепицы.
3. Вентиляция кровельного пирога — обязательное условие грамотного монтажа. Продувы устанавливают в крыше и в коньковой части.
4. Образовавшееся подкровельное пространство отлично подойдёт для организации мансарды. И если вы планируете располагать там жилые помещения, то особенно внимательно необходимо подойти к вопросу её утепления. Толщина материала должна быть выбрана в соответствии с требованиями СП. Это параметр выбирается в зависимости от района строительства.
5. Также не стоит экономить на пароизоляционном материале. Качественная продукция поможет создать комфортную среду в жилом помещении.

Ломаная двускатная крыша своими руками: стропильная система, пошаговый монтаж и др

Проектирование и пошаговое изготовление ломаной двухкаскадной крыши, советы по выбору строительных материалов.

Источник: roof-tops.ru

Ломаная крыша — устройство, варианты, инструкция по монтажу

Владельцы частных домов обдумывают каждую деталь своего жилища: тип фундамента, отделку фасадов и форму кровли. Мансардная ломаная крыша является одной из самых популярных конструкций этой части здания.

Устройство

Стропильная система двускатной ломаной крыши отличается от прочих большим количеством изломов на скатах. Считается, что это одна из самых красивых форм, но, при этом, и, как и вальмовая, довольно дорогостоящая. Она обустраивается для домов, в которых планируется жилая или нежилая мансарда.

Конструктивные элементы

Особенности стропильной системы:

1. В отличие от классической двускатной крыши, в данной модели присутствуют специальные ребра жесткости. Эти стойки обеспечивают прочность кровле и создают ровные стены внутри мансарды;

Стропильная система с бабкой

• Между висячими стропилами и затяжкой обязательно устанавливается бабка. Она гарантирует жесткость затяжки и создает дополнительную опору;

Схема без бабки

• В свою очередь, между стойками (их еще называют схватки) и наслонными стропилами (которые придают форму кровле) монтируются подкосы. Они также являются ребрами жесткости, но уже для внутренней системы стропил – стоек;
• Ломаная полувальмовая крыша также может быть четырехскатная. Количество скатов зависит от высоты стоек – чем они выше, тем больше изломов. Четырехскатная кровля более удобна в эксплуатации;

Разница между двускатной и четрехскатной ломаной крышей

• Угол наклона не может быть менее 15 градусов. Односкатная, двух и более ломаная крыша обязательно должна иметь хороший уклон для правильного отвода осадков. В противном случае дом или пристройка с таким видом кровли будет постоянно подтапливаться.

Специалисты рекомендуют в качестве материалов для стропильной системы частного дома выбирать хвойные породы дерева.

Варианты крыши

Виды ломаных крыш для частных строений:

1. Квадратный. Здесь между наслонными стропилами и стойками образован прямой треугольник. Внутренний разрез мансарды напоминает квадрат, откуда схема и получила своей название. Идеальный вариант для домов с небольшой площадью и возможностью обустроить высокую мансарду. Этот вариант идеально подойдет для беседки или небольшого каркасного дома;

Конструкция квадратной ломаной крыши

• Прямоугольный. Этот тип конструкции подразумевает увеличение карнизного свеса за счет более широких откосов и балки перекрытия. Этот вариант подойдет, если дома имеет большую квадратуру. Для предупреждения деформации наслонных стропил, подкосы укрепляются при помощи небольших стоек. Так оформляются как жилые дома, так и дачные, т. е., сезонные;

Пример прямоугольной системы

• Комбинированная. Эта схема сочетает в себе конструктивные особенности предыдущих. В качестве дополнительных опор могут быть установлены балки подпорок и наслонных стропил. Часто укрепляется бабка. Система применяется для больших жилых мансард. Главным удобством такой конструкции является прочность, благодаря чему на поверхности кровли можно установить башенки или купола. Таким образом часто оформляется коттедж или загородный дом с верандой;
• Трехфронтонная и более. Узлы фронтона в этой конструкции дополнительно укрепляются специальными элементами, т. к. в противном случае они могут деформироваться. Главным отличием этой конструкции от классической ломаной является наличие особых укрепленных коньковых прогонов. Также здесь присутствуют диагональные стропила, которые значительно больше накосных. Этот тип конструкции используется для кирпичного здания, строения из бруса или блоков. Благодаря такой схеме установки можно сделать интересный интерьер мансарды с ломаной крышей.

Интерьер мансарды ломаной крыши

Помимо этого, ломаная кровля может использоваться для любых подсобных помещений (гаража, бани) и домов со встроенными комнатами (верандами, теплицами и т. д.).

Перед началом работы нужно сделать чертежи ломаной крыши. Различные варианты с балконом, окнами и прочими элементами есть в свободном доступе в сети интернет, в формате dwg, например. Нужно учитывать, что это модульная конструкция, её узлы требуют соответственного соединения. Для крепления балок между собой используются кронштейны. Чтобы произвести расчет крепежных элементов также понадобится чертеж и технологическая карта.

Чертеж ломаной крыши с окном Пример профессионального чертежа

Пошаговая инструкция, как сделать своими руками ломаную крышу:

1. Сначала монтируется мауэрлат и балки перекрытия. Они будут служить потолком для нижнего этажа. Перед установкой их необходимо обработать антисептиком для защиты от воздействия влаги и микроорганизмов;
2. Под деревянный скат устанавливается пароизоляция и гидроизоляция. Эти меры нужны для защиты потолка от конденсата из дома и возможной влажности под стойками;
3. В зависимости от того, какая выбрана планировка, нужно заранее продумать размеры стоек. Стандартно они на 10 см превышают необходимую высоту потолка, т. к. после установки стропильной системы будет производиться внутренняя чистовая отделка;
4. Нужно отметить, что от размера вертикальных стоек будет зависеть уклон всей крыши. Поэтому подбирайте их высоту так, чтобы кровля была под углом 15 и более градусов. В противном случае, с неё будет затруднен отвод жидкости;

Пошаговая инструкция с фото

• Далее, устанавливаются стойки. Их строительство подразумевает монтаж вертикальных балок с временными распорками, которые убираются после установки верхнего перекрытия и бабки. В противном случае, конструкция деформируется и схема кровли будет нарушена;
• Над стойками устанавливаются доски перекрытия. Для соединения верхнего перекрытия и вертикальных балок применяются специальные угловые распорки. Для установки бабки нижние горизонтальные доски дополнительно укрепляются ригелями. Они гарантирую жесткость временной установки;
• После производится расчет необходимого расстояния между нижними стропилами. Делать это можно исходя из материала, которым будет перекрываться кровля, или при помощи стандартных значений. Специалисты рекомендуют использовать шаг 1 метр, если площадь большая – 1,2. Они должны быть встроены в вертикальные стойки;
• Наслонные стропила должны несколько нависать на стены. Это поможет обеспечить дополнительную защиту дома из сруба или пеноблоков от воздействия дождя и снега. По окончанию монтажа, карниз подшивается. Для этого можно использовать пластиковый сайдинг под сруб, профнастил или деревянные доски;
• Когда крепеж завершен, временные ригеля заменяются постоянными кронштейнами.

Стоимость установки стропильной системы профессионалами варьируется в пределах от 1000 у. е. до десятка. Все зависит от выбранной конструкции и размера дома.

Утепление и отделка

После окончания монтажных работ выполняется утепление и отделка мансарды с ломаной крышей. Технология теплоизоляции аналогична другим типам кровельных конструкций. На балки сначала укладывается пароизоляционная пленка, поверх неё настилается гидроизоляция. Эти поверхности крепятся с нахлестом, установка производится при помощи тонких маленьких гвоздей.

Гидроизоляция кровли

Для утепления может использовать прессованная минеральная вата, пенопласт, пеноизол и другие материалы. Монтаж теплоизолятора производится таким образом, чтобы при его установке оставались видимыми просветы между балками – это поможет при дальнейшей отделке.

Отделка ломаной крыши производится в зависимости от того, какой материал был выбран для покрытия. Сейчас очень популярен ондулин – он отлично переносит перепады температуры и воздействие ультрафиолетовых лучей. Наиболее дешевым и доступным вариантом является шифер. Но проще всего на ломаной крыше работать с панелями металлочерепицы – эта конструкция требует постоянной подрезки покрытия, но с черепицей это не нужно.

Ломаная крыша своими руками: фото, видео

Ломаная крыша своими руками: устройство, варианты, монтаж. Утепление и отделка. Ломаная мансардная крыша. Фото, видео, чертежи.

Источник: www.proprofnastil.ru

Ломаная крыша своими руками

• 1 Как выбрать угол наклона
• 2 Составление проекта
• 3 Материал
• 4 Этапы строительства
• 5 Обрешетка и кровельный пирог

Среди многообразия конструкций кровли особое место занимает ломаная двускатная крыша. Ее особенность в делении ската на несколько плоскостей, дающее возможность использовать пространство под крышей для устройства мансарды. Наличие комнаты под крышей сократит общую теплопотерю дома. Ломаная крыша своими руками может быть правильно построена только при наличии грамотных расчетов и следовании всем нормативам при постройке.

Как выбрать угол наклона

Угол наклона мансардной крыши

При выборе угла, под которым устанавливаются скаты крыши, необходимо учитывать:

• вид кровельного покрытия;
• количество осадков и силу ветра;
• назначение комнаты – для жилого помещения высота конька не должна размещаться ниже 2,5 метра.

Оптимальным значением для верхних скатов считается 30–45 градусов, для нижних – 60 градусов.

Составление проекта

Проект с ломаной крышей

Любое строительство начинается с чертежа, а такая сложная конструкция как ломаная крыша, потребует составления подробной схемы со всеми размерами и расчетами. Начать работу можно с просмотра фото и схем, которые помогут понять, как построить конструкцию ломаной крыши. Зная размеры здания, тип кровельного и утепляющего материала, можно по специальным калькуляторам рассчитать размеры составляющих для стропильной системы.

Расход материала для кровельного покрытия, а также гидроизоляции вычисляется по величине площади крыши, которую подсчитывают, складывая величину всех скатов. Слой утеплителя для мансардной крыши должен составлять не меньше 20 см.

Клееный брус

Перед тем как сделать ломаную крышу, подбирают качественный материал для ее возведения. Для этого приобретают сухой клееный брус, влажность которого составляет 18–22%. Перед началом монтажа он проходит обязательную обработку антисептиком и средством препятствующим горению. Обработку составами проводят на открытом пространстве, средства наносятся двумя слоями.

• брус для мауэрлата 200×200 мм, для подкосов 50×100 мм;
• доска 50×150 мм;
• необрезная доска;
• металлические скобы, уголки, болты, гвозди, саморезы;
• рейки для обрешетки 25×50 мм;
• пароизоляционная мембрана, утеплитель, гидроизоляция;
• кровельный материал.

Этапы строительства

Закрепляется мауэрлат

Мауэрлат. Установка стропильной конструкции предполагается на этапе возведения стен. В верхнем ряду закладываются специальные шпильки для последующего крепления мауэрлата, являющегося основой кровли. Этот брус укладывается по всему периметру стен, в просверленные отверстия вставляются приготовленные шпильки и закручиваются гайками. Шаг шпилек составляет два метра, оптимальный вариант, если они будут располагаться между стропилами. Под мауэрлат укладывается рубероид, обеспечивающий защиту от влаги. Для надежного удержания конструкции используют обвязку из проволоки.

Балки. Толстый брус с сечением 200×200 мм укладывается непосредственно на мауэрлат или в специальные карманы, оставленные в кладке стен. Края балок, расположенных на кладке, промазывают мастикой. Брус послужит опорой для вертикальных стоек. К мауэрлату они крепятся металлическими уголками. Требуется строгое соблюдение горизонтального уровня, чтобы получилась качественная основа для кровли. Изменить положение балки можно, подкладывая доски.

Монтаж стропил

Установка стропил. Первыми выставляются вертикальные стопила на фронтонах. Их уровень контролируется с помощью отвесов. Стойки временно фиксируются распорками. Между выставленными стропилами натягивают шнур и устанавливают все оставшиеся стойки с шагом равным расположению балок. На стойки укладываются прогоны из доски, их крепление осуществляется уголками и саморезами. Сверху прогонов крепятся продольные затяжки, соединяющие параллельные стойки и завершающие верхнюю обвязку. До окончательной установки оставшихся стропил, затяжки подпираются подкосами.

Нижние стропила устанавливаются с опорой на прогон и мауэрлат. Чтобы облегчить работу по подготовке брусков, предварительно выполняется шаблон. Тонкая доска прикладывается к прогону и выполняется отпиливание под нужным углом. Все нижние стропила подрезаются по образцу и устанавливаются. Нижняя часть, лежащая на мауэрлате, выпиливается на месте. Для крепления используют пластины или уголки, закручивая их саморезами или забивая гвоздями.

Перед установкой верхних висячих стропил, необходимо наметить центр крыши. Для этого используют временную стойку, закрепленную по центру мауэрлата и фронтонной затяжки. Верхний край доски обозначит центр кровли. К этой доске прикладывают основу для шаблона, по которому будут выполняться запилы верхних стропил, второй край заготовки опирается на прогон.

Все верхние стропила имеют одинаковый размер, поэтому они подпиливаются по одному шаблону. Верхние концы стропил соединяют обрезками доски, пластинами или ботами. Нижняя часть вставляется запилом в прогон и крепится уголками. Каждую стропильную ногу поддерживают подвесной стойкой размером 25×150 мм, которая крепится к месту соединения стропил и к затяжке.

Нижние стропила укрепляют постоянными подкосами. Для этого используют доску 50×150 мм, нижний конец срезают под углом и устанавливают на балку, верхний крепится к стропилу болтом или шпилькой. Установив все подкосы, убирают временные подпорки.

Обрешетка и кровельный пирог

После окончания монтажа стропильной конструкции необходимо грамотно уложить все слои кровельного пирога. Первоначально стропила обшивают пароизоляционной мембраной, начиная снизу крыши. Стыки материала проклеивают скотчем. Затем укладывают утеплитель. Между слоем утеплителя кровлей необходимо установить продухи для вентиляции пространства. Низкое качество проветривания приведет к появлению конденсата и сырости. Кровельное покрытие стоит подбирать с учетом его теплоизоляционных качеств, поэтому использование металла не желательно. В качестве утеплителя выбирайте безопасные негорючие материалы, которые не подвержены воздействию влаги. К таким материалам можно отнести вспененный полистирол и пеностекло. После утепления выполняется укладка гидроизоляции.

Обрешетка выполняется непосредственно под выбранный вид кровельного покрытия.

Устройство ломаной крыши не только придаст архитектуре дома особенный вид, но подарит дополнительную жилую площадь. Просмотр видео с пояснениями нюансов строительства поможет правильно выполнить работу.

В этом видео автор показывает и рассказывает, как он делал стропильную систему мансардной крыши дома:

Небольшой дом с мансардой

Дом с мансардой

Ломаная крыша деревянного дома

Баня с мансардной ломаной крышей

Дачный домик с мансардой

Крыша гаража

Ломаная крыша своими руками — изготовление фото

Узнайте о том, как сделать ломаную крышу своими руками. В статье описана технология монтажа мансардной ломаной крыши с учетом конструктивных особенностей.

Источник: kakpravilnosdelat.ru

Практическое руководство с примерами и изображениями

112shares

• Share
• Булавка

Много лет назад, когда я строил свой первый навес, я думал, что уклон крыши не имеет большого значения. Поскольку я живу в холодном районе, я решил, что буду держать его круче, чтобы справиться со снеговыми нагрузками. Для всех остальных я предположил, что любой уклон крыши, который отталкивает воду, будет работать.

Однако, поработав над многими проектами навесов, я пришел к выводу, насколько критическим может быть уклон крыши навеса для конструкции. Это правда, что более крутой уклон лучше отталкивает влагу, но он также может предложить больше внутреннего пространства и эстетическую привлекательность.

Меньший шаг также имеет преимущества, прежде всего в том, что при этом используется меньше материала. Ниже мы более подробно рассмотрим преимущества различных полей и почему они могут работать или не работать для вашего следующего набора планов сарая, независимо от того, строите ли вы крошечный дом или садовый сарай.

Быстрая навигация

• Какой уклон крыши?
• Типы скатов крыш
  • Низкие скатные крыши
  • Среднескатные крыши
  • Крутые скатные крыши
• Факторы, влияющие на товар для крыши сая
  • Погода
  • Кровяной материал
  • Локальные правила
  • Вентиляция
  • Дополнительный сарай.
• Как определить шахта крыши для навеса
  • Как вычислять на крыше на крыше с использованием формования
  • 555 Как рассчитать высоту уклона крыши
  • Как найти длину стропила
  • Как найти существующий уклон крыши
• Калькулятор уклона односкатной крыши
• Заключение

Какой уклон крыши?

Уклон крыши — это мера крутизны крыши. Способ измерения уклона, также известный как уклон крыши, измеряется путем подъема над пролетом. Итак, если ваша крыша поднимается на 4 дюйма на каждые 12 дюймов длины по горизонтали, то угол наклона вашей крыши выражается как 4:12.

Пропорция является наиболее распространенным способом выражения уклона крыши или уклона крыши, но возможны и градусы. Шаг 4:12 составляет около 18,5 градусов, но не точно. Также можно разделить подъем над пробегом, умножить на 100 и получить процент. Таким образом, шаг 4:12 будет иметь наклон 33%.

Тем не менее, метод «подъем над ходом» более эффективен и понятен обычному домашнему мастеру. Если вы следуете плану строительства сарая, чаще всего он будет указан в виде соотношения. Калькулятор уклона крыши отлично подходит для расчета уклона односкатной крыши.

Помните, что уклон крыши нужен не только для красоты. Наклон вашей крыши жизненно важен как барьер для влаги, среди прочего, и слишком плоская крыша может потенциально привести к обрушению вашего сарая. Кроме того, чем мельче уклон, тем больше вам нужно будет учитывать больше влагостойкие кровельные материалы и стяжка.

Еще одна проблема заключается в том, что чем круче скат крыши, тем больше кровельного материала вам потребуется, от каркаса крыши до обшивки. Площадь поверхности крыши увеличивается с более крутыми скатами, и вам придется соответствующим образом рассчитывать бюджет при планировании строительства односкатной крыши.

Типы скатов крыши

Рассмотрим подробнее преимущества и недостатки различных скатов крыш. Посмотрите ниже, чтобы увидеть преимущества и недостатки различных типов ската крыши.

Важно помнить, что уклон крыши не обязательно должен относиться к двускатной крыше — это также может быть односкатная, солончаковая крыша или другой тип крыши с плоской поверхностью.

Низкоскатные крыши

Низкоскатная крыша — это любая крыша с уклоном 3:12 или меньше. Многие виды кровельной черепицы не допускают укладки на крыши с таким уклоном. Чаще всего в качестве кровельного материала используются рулонные мембраны, в которых используется тепло для соединения швов.

Pros

• Использует наименьшее количество кровельного материала
• Простой доступ и установка

Минусы

• Не выдерживает больших нагрузок
• Черепица часто не подходит для пологих крыш

Среднескатные крыши

Любая крыша от 4:12 до 9:12 считается обычным углом для крыши. Это также наиболее распространенные смолы для односкатных крыш. Опять же, самым важным фактором является погода. Используйте удобный инструмент, такой как калькулятор снеговой нагрузки, чтобы определить, может ли ваша крыша выдержать вес снега в зависимости от ее уклона.

Кроме того, если вы используете сборные фермы, вы не сможете определить уклон своей крыши. Подобные фермы, купленные в магазине, часто имеют соотношение сторон 4:12. Навесные фермы ничем не отличаются, а сборные фермы меньших размеров, вероятно, будут в районе 4:12.

Pros

• Сборные фермы в качестве опции
• Можно использовать любой тип кровельного материала

Минусы

• Слишком мелко для некоторых климатических условий
• Работать на крыше сложнее, чем на пологих крышах

Крутые скатные крыши

Вы можете спросить себя, почему бы просто не сделать максимально крутую крышу? Он с легкостью отразит любую погоду, и скопление снега не будет проблемой. Проблема с очень крутой крышей заключается в том, что если что-то пойдет не так, будь то протечка или отсутствующая черепица, до нее очень трудно добраться и заменить.

Кроме того, вам потребуется гораздо больше кровельного материала при уклоне крыши более 9:12, чем на крыше 3:12. Затраты на кровельные материалы могут быстро возрасти, а разница в площади поверхности и каркасе крыши между плоской и крутой крышей значительна.

Но не обманывайтесь, крутая крыша — отличная защита от непогоды. Просто убедитесь, что у вас есть способ безопасно отремонтировать крышу. Вы также получите массу дополнительного внутреннего пространства, которое можно использовать для хранения или другого рабочего места.

Pros

• Дополнительное внутреннее пространство
• Отличная защита от атмосферных воздействий

Минусы

• Требуется больше материала = дороже
• Трудно ремонтируемые крутые крыши

Факторы, влияющие на уклон односкатной крыши

При строительстве односкатной крыши нужно учитывать множество причин, и первая из них — безопасность всего, что будет находиться в вашем сарае. Удобство и внутреннее пространство — это здорово, но если у вас в салоне все мокрое от протечек, то неважно, насколько красиво выглядит ваша крыша.

Погода

Жить в пустыне? Плоская или низкоскатная крыша может быть именно тем, что вам нужно. Или у вас климат более тропический? В этом случае вам, вероятно, понадобится традиционная крыша с наклоном 4:12 или около того. Жить в Канаде? Лучше немного поднять угол наклона крыши, чтобы учесть ведра снега, которые вы получаете каждую зиму.

Неглубокие крыши не очень любят влагу. Они просты в строительстве и являются самым дешевым вариантом, но вода может скапливаться сверху и просачиваться в щели между кровельным материалом.

Если выпадает много осадков, то лучше всего подойдет стандартная крыша среднего размера. Он может быстро отталкивать воду, но все еще достаточно мелок, чтобы устранить любые повреждения, вызванные ветром или обломками, которые могут возникнуть во время шторма.

Наконец, обратите внимание на ветер в вашем районе. Часто ли случаются сильные порывы ветра? Учитывайте воздействие ветра на вашу крышу — плоская крыша работает хорошо, поскольку она не подвергается ветру. Крутая крыша очень чувствительна к сильным порывам ветра, и вся конструкция, включая крышу, может пошатнуться, если крутая крыша часто подвергается воздействию сильного ветра.

Давайте посмотрим, что следует учитывать в снежной среде, ниже.

Снеговая нагрузка

Используя калькулятор снеговой нагрузки, ссылка на который приведена выше, введите данные, касающиеся вашего сарая и размера крыши. Это отличная отправная точка для понимания того, может ли ваш тип крыши выдерживать погодные условия в вашем регионе.

Поймите, что снег в одном районе сильно отличается от снега в другом районе. В некоторых климатических условиях, например на юго-западе Колорадо, бывает тяжелый влажный снег. С другой стороны, в некоторых частях Южной Дакоты выпадает много снега, но он, как правило, очень легкий. Давление влажного снега может быть в 8 раз выше, чем у легкого снега на той же площади.

Еще одно соображение — лед. Лед может иметь вдвое большее давление на квадратный дюйм, чем влажный снег для той же площади. Если вы собираетесь отапливать сарай, то скопление льда на крыше будет проблемой. Если вы решили отапливать сарай, начните с изоляции потолка. Если нет, то можно использовать противообледенительный кабель для крыши, чтобы нагреть карниз и медленно растопить лед.

Наконец, если у вас более крутая односкатная крыша и много снегопадов, подумайте о снегозадержателях на крыше. Они предотвращают падение снега большими пластами, когда на улице становится теплее. Снег, падающий с крыши, может представлять опасность для людей и имущества в непосредственной близости от сарая. Называемые снегозадержателями, они могут быть либо пластиковыми щитками, ввинченными непосредственно в крышу, либо серией металлических стержней, которые проходят по всей длине крыши возле карниза.

Кровельный материал

Тип кровельного материала зависит от уклона вашей крыши. Один из крупнейших производителей гонтов предлагает не использовать их битумную черепицу на шагах 2:12 и меньше.

Должно быть очевидно, что черепица не подходит для плоской крыши. Даже на очень неглубоких крышах из-за сильного ветра или проливного дождя влага будет подниматься вверх и под черепицу. Черепица работает на крутых крышах, но вам лучше иметь длинную лестницу, когда придет время починить или заменить отсутствующую черепицу.

Металлические крыши могут выдерживать более низкие уклоны – от ¼”:12 и выше. Металлические крыши также имеют швы, но многие производители рекомендуют соединять свои панели с помощью шурупов и герметика. Это обеспечивает водонепроницаемое уплотнение между всеми зазорами. Кроме того, швы часто возвышаются не менее чем на 2 дюйма над поверхностью крыши и, таким образом, защищены от влаги.

Уклон в четверть дюйма — это самый низкий уклон для металлической крыши.

Помните, металлическая кровля дороже, чем черепица. Если вы хотите, чтобы крыша выглядела как металлическая, но с крутым уклоном, будьте готовы выложить как минимум втрое, а то и больше, стоимость черепицы за ту же площадь поверхности.

Местные правила

Как и в случае любого проекта строительства навеса, я настоятельно рекомендую проконсультироваться с местными строительными нормами или строительным инспектором, прежде чем выбирать уклон крыши. Скорее всего, ваш местный кодекс будет предусматривать минимальный шаг для хозяйственных построек, таких как сарай, и вы хотите быть уверены, что ваш сарай соответствует критериям, чтобы избежать штрафов или недействительной страховки на строение.

Кроме того, местные правила учитывают использование мембраны или рубероида под наружным кровельным слоем. Если вы строите чердак или крошечный дом, то правила могут диктовать использование подложки под жилым помещением.

Вентиляция

Надлежащая вентиляция в вашем сарае имеет решающее значение для обеспечения движения воздуха и предотвращения любых проблем с плесенью или грибком. Кроме того, если вы планируете использовать сарай в качестве мастерской или жилого помещения, вам понадобится выход наружу для рассеивания паров.

Любая скатная крыша с навесом – карнизом – позволяет легко проветривать сарай. Простая установка софита под свесом односкатной крыши позволяет воздуху входить и выходить, обеспечивая при этом физический барьер. В качестве альтернативы, на крутой крыше можно использовать вентиляционные отверстия на любом фронтоне, чтобы воздух мог проходить через верхнюю часть интерьера вашего сарая.

Плоскую крышу труднее проветривать, так как она не имеет свесов с крыши и фронтонов для вставки вентиляционных отверстий в стенах. Если вы планируете иметь плоскую крышу, рассмотрите возможность установки нескольких окон вместо вентиляционных отверстий.

Дополнительные элементы навеса

При проектировании навеса необходимо учитывать и другие элементы крыши. Давайте взглянем.

Лофт-навес

Если вы хотите сделать магазин и жилое помещение в своем новом навесе, рассмотрите вариант с крутым уклоном и помещением чердака на чердаке. Чем круче поле, тем больше у вас будет места для головы. Фронтонные концы позволяют разместить окна, а использование стропильной конструкции может красиво открыть внутреннее пространство крыши.

Мансардное окно

Это окна, которые как бы «выпирают» из-под крыши. Мелкий уклон не может поддерживать слуховое окно просто потому, что внутреннее пространство делает слуховое окно невозможным. У вас должен быть уклон крыши, который дает вам, по крайней мере, высоту окна, а затем еще немного.

Таким образом, слуховое окно используется только на более крутых скатах, имеющих полезное внутреннее пространство в области потолка. Эти окна могут открывать чердачное пространство сарая и пропускать свет в то, что в противном случае было бы очень тусклым.

Конструкция крыши

При строительстве сарая рассмотрите различные конструкции крыш, но помните, что уклон есть уклон – будь у вас двускатная крыша 3:12 или односкатная, физика проникновения влаги не изменится, даже если стиль отличается.

Двускатная крыша имеет одинаковый уклон с каждой стороны и одинаковую длину. Двускатная крыша, вероятно, является наиболее универсальным типом односкатной крыши и наиболее распространенным, поскольку она может выдерживать любой тип ската. Сарай для соли представляет собой фронтон, который простирается дальше, включая крытое крыльцо спереди или сзади.

Навес также универсален, но имеет только одну крышу. Вы не будете использовать навес для очень крутой скатной крыши, потому что это потребует от вас построить стену на одной стороне вашего сарая на значительной высоте.

Вальмовые крыши состоят из четырех стропил, по два с каждой стороны. Каждая из них срезана под углом 45 градусов, создавая четыре грани одинакового шага. В двускатных крышах мало вариаций, что упрощает их строительство. Двускатная крыша хорошо защищает от непогоды, особенно от снега. Однако они используют значительное количество кровельного материала.

Наконец, вальмовая крыша представляет собой двускатную крышу с плоской передней частью на одном или обоих концах. Это больше эстетические особенности, чем практичные, потому что вальмовая крыша уменьшает внутреннее пространство вашего сарая, увеличивая при этом сложность конструкции крыши. Вальмовая крыша требует среднего уклона, чтобы быть практичной, так как вальма на плоской крыше будет едва заметна.

Как определить уклон крыши для сарая

Определить уклон крыши сарая для большинства людей так же просто, как найти онлайн-калькулятор уклона крыши. Однако мы рассмотрим, как сделать это самостоятельно, не требуя от вас особых математических способностей.

Как рассчитать уклон односкатной крыши по формуле

Рассчитать уклон крыши несложно. Помните, что шаг рассчитывается как высота – или подъем – ската крыши на 12 дюймов горизонтального прогона. Следовательно, если ваша крыша поднимается на 4 дюйма в течение 12 дюймов горизонтального хода, то угол наклона вашей крыши составляет 4:12.

Построить новую односкатную крышу с нужным уклоном так же просто, как научиться пользоваться угольником скорости. Как указано в видео, квадраты скорости имеют полезные отметки от 0 до 12. Каждое число представляет шаг, поэтому 1 будет означать шаг 1:12, 2 — 2:12 и так далее. Выровняйте стержень на одном конце стропила, в углу. Затем поворачивайте квадрат до тех пор, пока желаемый шаг не совпадет с верхним краем стропила. Сделай свою линию.

Проделайте это с другим концом. Затем вы используете квадрат скорости и тот же номер шага, чтобы разрезать соединения птичьего рта — узнайте, как это сделать, из моего руководства по каркасу односкатной крыши.

После того, как вы закончите распилы, вы не только рассчитаете угол наклона крыши, но и сконструируете стропила, чтобы они подходили для вашего сарая с нужным уклоном.

Теперь предположим, что вы хотите построить навес 8×10 с двускатной крышей. Поскольку конек нашей двускатной крыши будет проходить по всей длине сарая вниз по центру, у нас остается около 4 горизонтальных футов от конька до внешнего края сарая.

Вы хотите, чтобы гребень фронтона был 2 фута. Это дает нам преимущество над пробегом 2’:4’. Проблема в том, что шаг считается не в футах, а в дюймах. Итак, вот что вы делаете. Возьмите большее число и разделите на него оба числа. Таким образом, мы получили бы 0,5:1.

Затем умножьте оба числа на 12. Получим 6:12. И есть ваша подача.

В то время как ваш квадрат скорости может примерно сказать вам, каков угол наклона вашей крыши, он не будет абсолютно точным. Чтобы найти степень своего шага, разделите подъем на разбег. Так что для нас это 2/4, что равно 0,50. Затем используйте научный калькулятор, чтобы найти арктангенс 0,5, который будет выглядеть как atan (0,5) на вашем калькуляторе.

Найти процент уклона легко, если известна высота крыши. Используя наши предыдущие измерения, уравнение (подъем / длина) x 100 = процент уклона вашей крыши. Для нашего примера это будет 2/4 х 100 = 50%.

Как рассчитать высоту уклона крыши

Если вам нужно рассчитать высоту коньковой доски, вам необходимо знать ширину вашего сарая. Если это 8 футов, то у вас будет пробег по 4 фута с каждой стороны. Теперь вам нужно знать коэффициент уклона крыши, чтобы найти высоту коньковой доски — для этого потребуется немного сложной математики или, я предпочитаю, простую диаграмму, подобную этой. Умножьте уклон крыши на коэффициент прогона и вуаля, у вас есть высота ската вашей крыши, от стеновых плит до нижней части коньковой доски. 92 = х. Ответ — 20. Но вам нужно извлечь квадратный корень из 20, чтобы найти длину, и в итоге она составит около 4,5 футов.

Как найти существующий уклон крыши

Иногда нам необходимо знать существующий уклон крыши для установки нового кровельного материала или для осмотра здания. Вот несколько способов легко найти уклон крыши вашего существующего сарая.

Использование 48-дюймового плотницкого уровня и измерительной ленты

Поднимитесь на крышу и положите один угол уровня на крышу, затем поднимите его так, чтобы он был на одном уровне с землей. Опустите измерительную ленту на поверхность крыши на расстоянии 12 дюймов от места, где уровень соприкасается с крышей. Измерение от крыши до низа уровня — это подъем более 12 дюймов.

Как измерить уклон крыши от земли

Измерьте ширину вашего сарая от уровня земли и разделите на два — это ваша длина. Что касается подъема, знайте, что виниловый и вагоночный сайдинг обычно имеют 4-дюймовые «выступы», прежде чем следующий ряд начнется над и под ним. Найдите обнажение, которое перпендикулярно началу крыши у боковых стенок фронтонного конца сарая.

Следуйте за этим обнажением к центру вашего сарая и считайте количество воздействий, пока не доберетесь до конька. Умножьте на 4, а затем разделите на 12. У вас есть рост над пробегом в футах.

Использование каркасного угольника

В готовом навесе возьмите лестницу и прислоните ее к наклону одного конца линии крыши. С помощью небольшого уровня на плоском конце каркасного угольника поместите точку поворота на край крыши и поднимите угольник и уровень до уровня земли. Используйте отметки на квадрате, чтобы увидеть, где край крыши совпадает с обозначениями уклона.

Если навес недостроен, просто прислоните скоростной угольник к каркасу крыши, например к стропилу, и повторите тот же метод.

Калькулятор уклона односкатной крыши

Знание того, как рассчитать уклон крыши, подъем, прогон и высоту коньковой доски, необходимо при строительстве любого навеса. Калькулятор уклона крыши может значительно упростить задачу. Просто введите значения вашей крыши, и она покажет вам процент уклона, градус и даже длину.

Даже опытные мастера используют этот инструмент для сверки своих измерений с собственными, и я бы посоветовал иметь его под рукой, когда в следующий раз будете строить односкатную крышу.

Заключение

Я надеюсь, что это руководство прояснило все ваши вопросы о том, как рассчитать уклон крыши. Помните, что если вы не уверены в своих расчетах, в Интернете есть множество инструментов, которые помогут вам проверить ваши измерения высоты тона.

Пожалуйста, не стесняйтесь оставлять мне комментарии, если у вас есть какие-либо другие вопросы по статье или если у вас есть какие-либо советы и рекомендации по поиску уклона крыши, которые я здесь не упомянул.

Евгений Сокол

Евгений большую часть своей жизни занимался своими руками и любит творить, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

16×20 Чертежи односкатной крыши

Этот пошаговый проект своими руками примерно 16×20 планы односкатной крыши . Это ЧАСТЬ 2 больших планов сарая, где я покажу вам, как построить наклонную крышу. Чтобы построить крышу, вам нужно использовать пиломатериалы 2×10 для стропил и фанеру 3/4″ для кровли. Взгляните на остальную часть моих чертежей деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричного вида. Посмотреть все мои Премиум-планы ЗДЕСЬ .

Проекты, разработанные из этих планов

16 × 20 Lean to Shed Roof Plans

Строительство A-16 × 20-листовые

[TAB1 = »Материалы. ” tab2=”Инструменты” tab3=”Время” tab4=”Связанные планы”] [tab id=1]

• G – 2 куска сайдинга T1-11 – 48″x45″ длиной, 2 куска – 48″ x36″, 2 шт. – 48″x27″, 2 шт. – 48″x18″ САЙДИНГ
• G – 2 куска бруса 2×4 – длина 25″, 2 куска – длина 16 1/4″, 2 куска – длина 2 1/4″ ОПОРЫ
• I — 16 кусков бруса 2×10 — длина 220″ СТРОПИЛА
• J – 2 куска бруса 2×10 – длина 220″, 7 кусков – длина 8 1/4″ 2xНАСАДКА
• K — 4 шт. фанеры 3/4″ — длина 12″x96″, 2 шт. — длина 12″x28″, 8 шт. — длина 48″x96″, 4 шт. — длина 48″x48″, 2 шт. — 28″x96″ в длину, 1 шт. – 28″x48″ в длину  КРЫША
• L – 2 шт. пиломатериала 1×12 – длина 220″, 2 шт. – длина 132 3/4″ ТРИМ
• M — 450 кв. футов толя, 450 кв. футов битумной черепицы КРОВЛЯ

• 3 шт. сайдинга T1-11 – 4’x8′
• 1 кусок пиломатериала 2×4 – 8 футов
• 21 шт. пиломатериала 2×10 – 20 футов
• 14 кусков фанеры 3/4″ – 4’x8′
• 4 куска пиломатериала 1×12 – 10 футов
• 4 пиломатериала 1×12 – 12 футов
• 450 кв. футов толя, 450 кв. футов битумной черепицы
• толь
• стропильные стяжки
• гвозди 6d, винты 2 1/2″, винты 3 1/2″
• наполнитель для дерева, клей для дерева, морилка/краска

[/tab] [tab id=2]

 Молоток, Рулетка, Квадрат, Уровень

 Торцовочная пила, Дрель, Отвертка, Шлифовальный станок

 Защитные перчатки, Защитные очки

[/tab] [tab id =3]

 Одна неделя

[/tab][tab id=4]

• ЧАСТЬ 1: планы Lean to Shed 16×20
• ЧАСТЬ 2: Планы односкатной крыши 16×20
• ЧАСТЬ 3: Планы дверей 16×20 Lean to Shed

[/tab][/tabs]

План односкатной крыши 16×20

Стропила

Далее вам нужно построить стропила для односкатной крыши 16×20. Отметьте линии разреза на досках 2 × 10, а затем выполните работу с помощью пилы. Сгладьте края наждачной бумагой, чтобы получить профессиональный результат.

Установка стропил

Прикрепите стропила к верхней части конструкции сарая через каждые 16 дюймов по центру. Используйте стяжки для стропил, чтобы плотно зафиксировать фермы на верхних пластинах.

Боковые опоры

Используйте пиломатериалы 2×4 для боковых опор. Используйте пилу, чтобы сделать угловой разрез на одном конце опоры. Просверлите карманные отверстия на обоих концах опор, а затем закрепите их на месте винтами 2 1/2″. Убедитесь, что углы прямые, для профессионального результата.

Пристенные панели

Прикрепите листы сайдинга T1-11 к боковым стенам сарая. Отметьте линии разреза на листах и ​​выполните работу пилой. Используйте гвозди 6d через каждые 8 ​​дюймов вдоль каркаса.

Строительство выступов

Используйте доски 2×10 для боковых выступов. Вы можете отрегулировать размер этих выступов, сделав блокировку длиннее или короче. Просверлите направляющие отверстия в балках и вставьте винты 3 1/2″ в блоки.

Установка навесов

Установка навесов по бокам навеса. Внимательно выровняйте края, просверлите направляющие отверстия и вставьте винты 2 1/2″, чтобы плотно зафиксировать их на месте.

Монтаж кровельных листов

Вырежьте листы для крыши из 3/4″ фанеры и установите их на верхнюю часть сарая. Внимательно выровняйте края, просверлите направляющие отверстия и вставьте 1 5/8″ шурупы через каждые 8″ стропил. Начинайте установку листов снизу слева вверх. Не оставляйте зазоров между листами.

Боковые накладки на крышу

Для боковых накладок на крышу используйте доски размером 1×12. Внимательно выровняйте края и вставьте винты 2 1/2″, чтобы плотно зафиксировать их на месте.

Передняя и задняя накладки крыши

Установите накладки 1×12 на переднюю и заднюю части крыши. Внимательно выровняйте края, а затем вставьте винты 2 1/2″, чтобы плотно зафиксировать их на месте.

Монтаж кровли

Покройте крышу рубероидом, а затем уложите битумную черепицу. Убедитесь, что вы также установили соответствующие края капель, чтобы вы могли герметизировать крышу сарая. Прочтите инструкции производителя по плотной посадке.

16×20 чертежи навеса бесплатно

И последнее, но не менее важное: вам нужно позаботиться о последних штрихах. Заполните отверстия шпатлевкой по дереву, а затем отшлифуйте поверхность наждачной бумагой с зернистостью 120-220. Нанесите несколько слоев краски или морилки на компоненты, чтобы защитить сарай от непогоды и улучшить его внешний вид.

У меня есть много других проектов сарая на сайте, поэтому я рекомендую вам просмотреть все альтернативы, прежде чем начинать проект строительства. Смотрите все мои проекты сарая ЗДЕСЬ. Кроме того, проверьте ЧАСТЬ 1 сарая, чтобы вы узнали, как построить каркас сарая. Ознакомьтесь с ЧАСТЬ 3 проекта сарая, чтобы узнать, как построить двойные двери.
