Крыша четырехскатная ломаная. Нижние стропила ломаной крыши

Содержание

Крыша четырехскатная ломаная. Нижние стропила ломаной крыши
Ломаная крыша без стоек. Как построить ломаную крышу своими руками – простые инструкции для самостоятельного выполнения
- Расчет стропильной конструкции
- Технология строительства
- Изготовление стропильных ферм
Вальмовая крыша. Вальмовые крыши: устройство стропильной системы
- Что это такое?
- Особенности
Четырехскатная крыша своими руками: обзор конструкций + инструктаж по строительству
Вальмовая крыша с мансардой. Четырехскатная мансардная крыша
- Виды мансардных крыш
Видео стропильная система вальмовой крыши и эркера

Крыша четырехскатная ломаная. Нижние стропила ломаной крыши

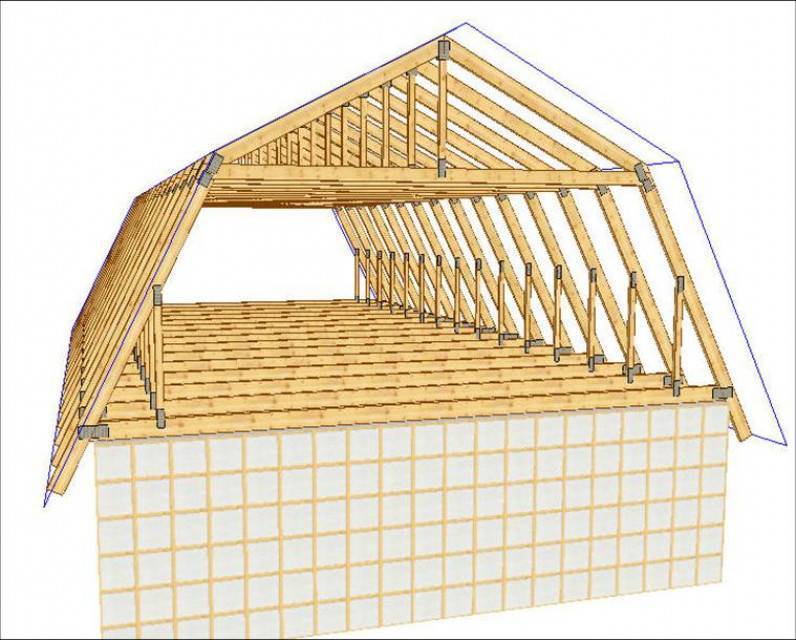

Когда строится двускатная ломаная крыша своими руками, стропильную систему можно выполнить из наслонных и висячих элементов, или только из наслонных. Если представить мансардную ломаную крышу в виде геометрических фигур, то это будет 3 треугольника. Два из них находятся по бокам помещения, а один — над его потолком.

Боковые скаты на крышах ломаной формы делают с большим уклоном, поэтому на них не задерживается снежная масса. При строительстве домов в районах с незначительным количеством осадков в холодные месяцы, когда выполняют расчет двухскатной крыши , снежную нагрузку не учитывают (прочитайте: » Как сделать ломаную крышу — особенности конструкции «). Что касается ветровых показателей, то их непременно включают. Не следует забывать о нагрузке на стены здания и фундамент, так как боковые стропила двускатной крыши являются несущим каркасом для стен чердачного помещения.

Конструкция ломаной крыши предусматривает использование для боковых скатов наслонных стропил, опирающихся на мауэрлат и прогоны. Монтируют прогоны на стойки, которые упираются в балки перекрытия потолка основного помещения дома (прочитайте: » Расчет балки перекрытия «). Для обеспечения дополнительной устойчивости стоек используют схватки, связывающих их со стропилами, а тем в свою очередь надежность придают подкосы, которые упираются в низ стоек. Благодаря этому разгружают боковые прогоны, являющиеся для верхних стропил опорными.

Если создается двухскатная ломаная крыша, чтобы выполнить нижнее крепление стропильных ног, используют скользячки или ползун. Когда потолочные балки изготавливают из пиломатериалов, требуется для них сделать расчет на сосредоточенную нагрузку (прочитайте: » Устройство двухскатной крыши: элементы конструкции «). В том случае, если перекрытия железобетонные, вычисления не производят. При использовании железобетонных плит на гидроизоляционный материал под стойки помещают лежень, его располагают в строго горизонтальном положении при помощи деревянных подкладок или кирпичных столбиков.

Ломаная крыша без стоек. Как построить ломаную крышу своими руками – простые инструкции для самостоятельного выполнения

Заготовка стропильной системы, для мансарды, которая будет использоваться в качестве одного основного этажа

Здравствуйте. В этот раз расскажу о том, как делать ломаную крышу на загородном доме. Тема будет интересна тем читателями, которые планируют строительство кровли для сооружения мансарды в чердачном помещении. По итогам ознакомления с предложенным материалом вы будете иметь общее представление о том, как выполняется расчёт кровельной системы, и какова технология монтажа.

Расчет стропильной конструкции

Все большее количество загородных домов строится с применением мансарды в качестве альтернативы второго этажа. Преимущества такого решения очевидны так как вы получаете не только крышу как заградительную систему, но и полноценное жилое помещение, которое при правильном обустройстве будет пригодно для всесезонной эксплуатации.

На рисунке схема с названием деталей, чтобы не возникали вопросы при ознакомлении с инструкцией

Важным преимуществом строительства ломаной крыши, в сравнении с капитальным вторым этажом, является доступная цена и сжатые сроки выполнения строительных работ. Но, нужно помнить о том, что эти преимущества будут возможны только в том случае, если кровля будет правильно спроектирована с учетом габаритов издания и нагрузок, которые на неё будут оказываться.

Обычная конфигурация кровли без усиления подкосами

На рисунке вы можете видеть традиционную схему мансардной крыши в разрезе со стороны фронтона. По сути, вся конструкция — это сборная пространственная рама, состоящая из стропил, балок перекрытия, определённого числа вертикальных стоек и горизонтальных распорок — затяжек.

Такая схема популярна из-за простоты сборки и далее я детально расскажу о том, какова инструкция ее реализации.

Усиление кровельной системы подкосами в верхней и боковой части фермы

Простая схема кровельной системы может быть усилена дополнительными диагональными распорками – подкосами, как показано на рисунке. Такие меры обязательны, если ширина мансардного помещения по проекту превышает 6 метров.

На рисунке ломаная мансардная крыша с обозначением габаритов

На этом рисунке вы можете видеть схему мансардного помещения с уже рассчитанными типоразмерами. Обратите внимание на то что затяжки и балки перекрытия изготовлены из стандартного бруса с максимальным размером 6 метров. Поэтому сделать ломаную крышу можно без использования подкосов.

Ширина помещения при длине затяжки в 6 метров составит 5,7 метра. Этого более чем достаточно для помещений, предназначенных для временного проживания (спальня, рабочий кабинет, детская комната и т.п.).

Высота в помещениях для временного проживания по стандарту должна быть не менее 2,1 метра. На схеме это расстояние равно 2,66 метрам, чего было бы достаточно для полноценной жилой гостиной или аналогичных помещений.

На предложенной схеме стропильные ноги имеют одинаковую длину по 3,3 метра до и после излома. Одинаковая длина выбрана неслучайно так как впоследствии будет проще заказывать кровельный материал. Кроме того, такие крыши смотрятся гармоничнее, чем варианты, где нога в верхней и нижней части излома имеет разную длину.

Угол наклона скатов относительно потолочной балки мансарды делаем не менее 30°.

С основными закономерностями расчета стропильной системы мы ознакомились, теперь узнаем, как сделать ломаную крышу своими руками.

Технология строительства

Деревянный дом из профилированного бруса (проект ПД-010)

Рассмотрим технологию устройства ломанной крыши на примере строительства дома из профилированного бруса по проекту ПД-010.

Изготовление стропильных ферм

Основным материалом для изготовления стропильной системы является:

Брусок 100×50 мм для сборки каркасной части
Брусок 150×50 мм для сборки основания стропильной системы.

Перечисленные материалы имеют стандартную длину 6 метров.

Источник: https://mebel-doma23.ru/stati/krysha-doma-lomanaya-lomanaya-krysha-ustroystvo-varianty-instrukciya-po-montazhu

Вальмовая крыша. Вальмовые крыши: устройство стропильной системы

Сложно назвать более важную часть здания, чем крыша. Её выбирают с учетом погодных условий и материалов, которые должны обеспечить ей долговечность и надежность. Само собой разумеется, что привлекательность внешнего вида кровли тоже играет не последнюю роль. При всем разнообразии сегодняшнего выбора необычность крыш вальмового типа заслуженно ставит их на одно из первых мест по приданию привлекательности любому из частных домов.

Что это такое?

Вальмовая крыша состоит из двух наклонных поверхностей, которые имеют формы трапеций, плюс пару скатов меньшей длины, которые выполнены в форме наклонного треугольника.

Основные сложности при обустройстве традиционных вальмовых крыш приходятся на стадию возведений стропильных конструкций, которые состоят из накосного, рядового и наружного стропил.

Вальмовые кровли прекрасно сопротивляются ветровой нагрузке и в общем обладают высокими эксплуатационными характеристиками.

На стадии проектировки нужно соответствие:

выбора оптимального материала для обустройства кровельной конструкции;
определения интенсивности осадков, характерных для места постройки;
установки средних и максимальных показателей сопротивления ветрам.

Учитывая приведенные выше показатели, можно рассчитывать оптимальное значение угла наклона скатов и высот кровельной конструкции.

Чтобы выполнить расчеты и составить проект, можно воспользоваться услугами специалиста или подобрать проекты в открытом источнике. Имея должные навыки, упомянутые мероприятия проводятся самостоятельно.

Особенности

Крыша, про которую идет речь, сконструирована своеобразно. Больший скат используется на любой крыше, но короткий делает такую конструкцию достойной внимания.

Конструкция кровельной системы такова, что скаты не компенсируют вертикальную проекцию здания в длину, а остающаяся свободная площадь заполнена при помощи двух коротких вальм.

Если пробовать составить схему вальмовой кровельной конструкции самостоятельно, нужно пользоваться разметочной рейкой и таблицами Пифагора.

Опорой для стропил крыши вальмового типа служит так называемый «мауэрлат» и коньковые балки.

Состав кровельного «скелета» следующий:

Опорное основание (мауэрлат). Изготавливается из бруса 100х150 мм либо 150х150 мм. Это зависит от конструкционных особенностей дома. Крепеж мауэрлата в горизонтали обеспечивается четырьмя укосинами, которые придают всей структуре жёсткость. Мауэрлат изготавливают из толстого бруса и крепят к верхнему торцу стены с помощью шпильки либо нагеля.
Стойки устанавливают вдоль центральной оси перекрытий по их длинным сторонам и укрепляют с помощью временных подпорок. Впоследствии к ним крепят коньковые брусы. Высоту их выбирают в зависимости от углов наклона ската. Соответственно, стойки тем выше, чем меньше углы между стропильными ногами.
Коньковый брус – это верхние горизонтальные перекладины, которые лежат на стойке и служат в качестве опор стропил. Коньковые брусы крепят к стойке, они служат опорами основного стропила.
Основное стропило имеет опору на мауэрлате и коньковом брусе и закреплено на них специальными стальными оцинкованными пластинами.
Диагональное , или накосное стропило идет от конца коньковых брусов к углу зданий. Временное крепление стойки убирают, когда все диагональные стропила установлены.
Нарожник крепится снизу к мауэрлату, а сверху – к накосным стропилам. Используются как продолжение плоскости основного ската. Имеют промежуточные расстояния, как и между стропилом.

Четырехскатная крыша своими руками: обзор конструкций + инструктаж по строительству

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Вальмовая крыша с мансардой. Четырехскатная мансардная крыша

Молодые застройщики, как правило, не задумываются о том, что численность их семьи может в скором времени увеличиться. Но как быть, если вам по плану строительства и так с трудом хватит места на двоих. В данном случае можно поступить двумя способами. Первый из них, это через некоторое время пристроить к зданию еще одно помещение. Во втором достаточно продумать над проектом и сделать мансарду. Четырехскатная мансардная крыша куда выгоднее обыкновенной, ведь чердачное помещение у нее довольно большое и здесь с легкостью может поместиться жилая комната. В статье я расскажу об преимуществах такого типа кровельной системы и покажу несколько фото.

Виды мансардных крыш

Четырехскатная мансардная крыша своеобразный тип кровельного каркаса, в чердачном помещении которого умещается большое пространство. Отличия между чердачным помещением и чердаком кроются в нормах строительной сферы. Например, если высота подходит для создания полноценной жилой комнаты, а сверху находится стропильная система, то такой этаж считается мансардным. Кроме этого, на таком этаж должны быть световые окна, дабы находящиеся внутри люди чувствовали себя комфортно. Для размещения мансарды подходят следующие типы стропильной системы:

Двухскатная. Любой человек, который хоть раз был на дачном участке, встречался с данным типом кровли. На ней присутствует два ската, и чтобы эффективно использовать предоставленные объемы нужно сместить все стропильные элементы ближе к стенам. Несмотря на то, что крутизна скатов будет мешать использовать пространство, находящиеся по бокам, можно прибегнуть к уловкам дизайнера или просто складывать там какие-либо вещи. В данном случае большой объем чердачного помещения во многом зависит от крутости скатов и чем они больше, тем выше, но уже будет помещение.
Ломанная мансарда представляет собой те же два ската, но с очень крутым уклоном по бокам. Кроме этого на поверхности ската идет перелом, где значения градуса резко меняются. Такая крыша не может похвастаться своей красотой, зато она очень выгодна в плане жилья, ведь частью крыши от конька до излома можно регулировать высоту потолка, а боками ширину комнаты. Такой тип стропильной системы очень тяжелый, поэтому придется возводить толстые стены, но несмотря на это ее целесообразно применять на небольших зданиях. Возводить такую крышу без специальных навыков крайне не рекомендуется, лучше пригласите на объект специалистов.
Вальмовая и полувальмовая система. Эти типы крыши так же подходят для создания мансардного этажа, но помещение будет несколько меньше, по сравнению с предыдущими видами. Дело в том, что вальмы, находящиеся по бокам, серьезно уменьшают объем чердачного пространства. Кроме этого, сделать такую крышу самостоятельно довольно трудно. Поэтому нередко застройщики при нулевом строительстве отказывают от такой затеи.

Видео стропильная система вальмовой крыши и эркера

Крыша ломаная четырехскатная. Виды четырехскатных крыш

Содержание

Крыша ломаная четырехскатная. Виды четырехскатных крыш
- Полувальмовые
Ломаная крыша из профнастила. Как покрыть крышу профнастилом своими руками пошаговая инструкция
- Плюсы и минусы профнастила как материала для кровли
Односкатная ломаная крыша. Виды ломаных крыш
Четырехскатная крыша своими руками: обзор конструкций + инструктаж по строительству
Варианты ломаной крыши. Нижние стропила ломаной крыши
Ломаная крыша без стоек. Из каких частей состоит ломаная мансарда?
Видео четырёхскатная крыша на гвоздях и табуретке

Крыша ломаная четырехскатная. Виды четырехскатных крыш

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Ломаная крыша из профнастила. Как покрыть крышу профнастилом своими руками пошаговая инструкция

Кровля из профнастила — одна из самых распространенных ограждающих конструкций для перекрытия плоских или скатных крыш. Сочетание прочности, долговечности, декоративности и экономичности позволяют широко использовать ее в индивидуальном, гражданском и промышленном строительстве.

Первый станок для гибки металлического листа был опробован британским железнодорожником Генри Палмером в 20-е годы прошлого столетия. Тонкая гофрированная сталь благодаря продольным ребрам приобрела дополнительную жесткость. Новинку стали применять для перекрытия крыш, облицовки зданий, строительства ограждений.

Революция в химической промышленности позволила продлить жизнь стальным кровельным материалам. Полимерные или комбинированные покрытия надежно защищают тонкие листы от коррозии. Современный профилированный настил — экономически рентабельный, долговечный и простой в применении материал, который востребован в различных областях строительства.

Прежде, чем покрыть чем-то крышу ее нужно собрать и важно собрать правильно, читайте проподробный обзор и про, мы собрали пошаговый фотоотчеты с пояснениями от наших авторов.

Плюсы и минусы профнастила как материала для кровли

Профнастил производят из стали первой или высшей категории. Металл толщиной 0,6-1 мм с покрытием из цинка, алюмоцинка и полимеров методом холодного проката формируют в гофрированные листы. Это придает повышенную жесткость конструкции при изгибающих нагрузках. Параметры профиля регламентирует ГОСТ 24045-2016.

Преимущества, которыми обладает профнастил перед другими кровельными материалами:

Легкость. Масса одного квадратного метра металлического листа 3,7-6 кг в зависимости от толщины. Для сравнения этот показатель у шифера 10-18 кг; керамической черепицы — 35-40 кг. Для восприятия веса стальной кровли не требуется усиление стропильной системы, дополнительное упрочнение стен и фундаментов.
Простой монтаж. Профлист выпускается погонажем. Его нарезают на панели любой длины (до 12 м), соответствующей размеру ската крыши. Укладывают на специальный каркас — обрешетку — с вертикальным нахлестом на одну волну.
Малое количество стыков. Благодаря тому, что скаты перекрывается цельными элементами, отсутствуют горизонтальные зазоры. У атмосферной влаги меньше путей, чтобы просочиться в подкровельное пространство.
Декоративность. Покрытия для профнастила, помимо защиты, придают материалу нарядность. Полимерные составы — полиэстер, полиуретан, поливинилхлорид, акрил и ПВДФ — обладают механической прочностью, химической и температурной устойчивостью, различной степенью стойкости к солнечному свету.
Долговечность. Срок службы профилированной кровли напрямую зависит от свойств покрытия, технологии монтажа и условий эксплуатации. Гарантия составляет от 15 до 50 лет.
Негорючесть. Очень ценное качество для деревянных домов, где нельзя применять легко возгораемые материалы.
Прочность. Листы профнастила для крыши выдерживают нагрузки в 10 раз большие, чем плоские металлоконструкции такой же толщины. Это связано с наличием ребер жесткости, увеличивающих несущую способность профлиста.

Односкатная ломаная крыша. Виды ломаных крыш

Ломаная крыша отличается от обычной тем, что её скат состоит из двух плоскостей:

верхняя является пологой;
нижняя имеет уклон более 45^o.

Она выглядит так, как будто обычную двускатную крышу взяли за серединки скатов и растянули в стороны и вверх, изрядно увеличив тем самым объём чердачного пространства. Но увеличение объёма — это только один из плюсов такого решения. Второй — возможность сделать крышу более высокой. Ведь её верхняя часть, на уровне которой напор ветра является максимальным, благодаря небольшому уклону испытывает меньшие ветровые нагрузки, чем обычная крыша с прямыми скатами.

Скат ломаной крыши состоит из двух плоскостей с разными углами наклона

Различают следующие виды ломаных крыш:

Односкатная. Состоит только из одного ломаного ската, при этом стены имеют разную высоту. Такая крыша является наиболее простой, но встречается она редко и в основном на пристройках.
Двускатная. Классический вариант, включающий два ниспадающих в разные стороны ломаных ската. Торцы крыши — фронтоны — являются вертикальными и представляют собой продолжение стен.
Трёхскатная. В этом варианте с одного торца вместо фронтона появляется третий ломаный скат. Такая кровля смотрится интереснее и создаёт меньшую нагрузку на фундамент торцевой стены. Трёхскатная крыша является несимметричной, поэтому она применяется главным образом на пристраиваемых зданиях.
Четырёхскатная (вальмовая). Фронтонов нет, со всех сторон — ломаные скаты. Возводится на отдельно стоящем здании. Недостаток — объём мансарды по сравнению с классическим двускатным вариантом сокращается. Преимущества: эффектная архитектура и минимальная нагрузка на фундамент под торцевыми стенами.

Скаты ломаной крыши могут опираться на:

Стены.
Балки перекрытия, вынесенные за стены. Этот вариант сложнее в реализации, но зато он позволяет сделать мансарду более просторной.

Наряду с обычными существуют ломаные крыши, имеющие дополнительные конструктивные элементы:

Окна. На скатах применяются окна с особым остеклением, например, триплексом (многослойное стекло с упругой прослойкой).
Эркер. Так называется небольших размеров выступ, в котором может быть устроено окно. Стропильная система крыши в зоне эркера имеет усиление.
Балкон. Этот элемент проще всего разместить на вертикальном фронтоне, но и на скатной части его устройство вполне возможно. Нужно только тщательно просчитать конструкцию, чтобы прочность всех несущих элементов соответствовала нагрузкам.
«Кукушка». Это небольшой выступ с собственной стропильной системой, с помощью которого окно в скатной части крыши можно разместить не наклонно, а вертикально, так что оно будет защищено от осадков расположенным сверху козырьком. Стёкла в этом случае можно будет применять обычные.

Четырехскатная крыша своими руками: обзор конструкций + инструктаж по строительству

Варианты ломаной крыши. Нижние стропила ломаной крыши

Боковые скаты на крышах ломаной формы делают с большим уклоном, поэтому на них не задерживается снежная масса. При строительстве домов в районах с незначительным количеством осадков в холодные месяцы, когда выполняют расчет двухскатной крыши. снежную нагрузку не учитывают (прочитайте: «Как сделать ломаную крышу — особенности конструкции «). Что касается ветровых показателей, то их непременно включают. Не следует забывать о нагрузке на стены здания и фундамент, так как боковые стропила двускатной крыши являются несущим каркасом для стен чердачного помещения.

Конструкция ломаной крыши предусматривает использование для боковых скатов наслонных стропил, опирающихся на мауэрлат и прогоны. Монтируют прогоны на стойки, которые упираются в балки перекрытия потолка основного помещения дома (прочитайте: «Расчет балки перекрытия «). Для обеспечения дополнительной устойчивости стоек используют схватки, связывающих их со стропилами, а тем в свою очередь надежность придают подкосы, которые упираются в низ стоек. Благодаря этому разгружают боковые прогоны, являющиеся для верхних стропил опорными.

Если создается двухскатная ломаная крыша, чтобы выполнить нижнее крепление стропильных ног, используют скользячки или ползун. Когда потолочные балки изготавливают из пиломатериалов, требуется для них сделать расчет на сосредоточенную нагрузку (прочитайте: «Устройство двухскатной крыши: элементы конструкции «). В том случае, если перекрытия железобетонные, вычисления не производят. При использовании железобетонных плит на гидроизоляционный материал под стойки помещают лежень, его располагают в строго горизонтальном положении при помощи деревянных подкладок или кирпичных столбиков.

Ломаная крыша без стоек. Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

Выделяются следующие основные элементы ломаной крыши:

вертикальные стойки ;
затяжки — горизонтальные балки;
стропила — ребра жесткости, являющиеся скелетом всей конструкции;
подкосы — диагональные балки, поддерживающие стропила;
мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
коньковый прогон — совокупность верхних элементов стропильной системы;
бабки — крепления, обеспечивающие жесткость висячих стропил;
схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
обрешетка — каркас для крепления кровельного материала и изоляции;
кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
тепло-, гидро- и шумоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников. Между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

Видео четырёхскатная крыша на гвоздях и табуретке

Вальмовая и ендовильная крыша: плюсы, минусы и примеры

Кэти Бартон — внештатный писатель по благоустройству дома. Сколько она себя помнит, у нее была страсть делать дома красивыми. Она специализируется на уборке, организации и благоустройстве дома.

Узнайте больше о редакционном процессе Homedit

22 марта 2023 г.

Шатровая крыша имеет четыре наклонных стороны, которые сходятся на коньке или пике . Вальмовая и ендовная крыша имеет более одной шатровой секции, которая встречается в области, называемой ендовой.

Шатровые и ендоварные крыши сложны, но практичны для домов с пристройками, двухуровневыми и уникальными планировками. №

Если вы рассматриваете возможность создания вальмовой и ендовой крыши для своего дома, вот плюсы, минусы и примеры.

Что такое вальмовая и арочная крыша?

Чтобы понять вальмовую крышу и ендову, сначала нужно понять вальмовую крышу.

В простейшей форме вальмовая крыша имеет наклон со всех четырех сторон. В прямоугольных домах вальмовые секции сходятся, образуя конек; в квадратных домах стороны сходятся на пике.

Шатровые крыши популярны благодаря своей структурной целостности и высокой ветроустойчивости.

Вальмовая и ендовая крыша имеет несколько соединяющихся вальмовых крыш. Строители могут использовать вальмовую и ендовную крышу в домах с несколькими уровнями, необычной формы, слуховыми окнами и надстройками для домов, в которых уже есть вальмовая крыша.

Что такое вальма крыши?

Шатр крыши — это место, где сходятся две наклонные стороны. Угол бедра известен как скос бедра.

Что такое долина на крыше?

Впадина крыши — это место соединения двух поверхностей крыши. Например, в вальмовой и ендовной крышах ендовой называется место соединения двух шатровых крыш.

Плюсы и минусы вальмовых и ендовных крыш

Как и любой другой стиль, вальмовые и ендовные крыши имеют свои плюсы и минусы.

Плюсы вальмовых и ендовных крыш:

Эстетический вид – Вальмовые и ендоварные крыши хорошо сочетаются с большинством стильных домов и могут повысить привлекательность дома.
Идеально подходит для сильного дождя – Наклон вальмовых и ендовых крыш способствует эффективному стоку дождевой воды.
Улучшенная система водосточных желобов – В отличие от традиционной двускатной крыши, у вас могут быть водосточные желоба со всех четырех сторон вальмовой и ендовой крыши.
Устойчивость к ветру – Поскольку вальмовые крыши являются самоподдерживающимися, они могут выдерживать сильные ветры.

Минусы вальмовых и ендовных крыш:

Более склонны к протечкам – Чем больше швов на крыше, тем больше вероятность протечек. Вальмовая крыша имеет много швов.
Дорогой – Некоторые вальмовые и ендовные крыши сложны, требуют специальных знаний и дополнительных расходов.

Примеры вальмовой и сводчатой крыши

Вот несколько примеров вальмовых и ендовых крыш.

Большой дом с двускатной крышей

Вот пример традиционной двускатной крыши классического дома. На крыше есть черепица и несколько ендов на стыке секций.

Шатровая крыша придает этому дому дополнительную привлекательность и вневременной вид.

Двухуровневое ранчо с вальмовой и ендовной крышей

Шатровые и ендоварные крыши хорошо подходят для многоуровневых домов, таких как двухуровневое ранчо.

На двухуровневом ранчо есть четыре секции шатровых крыш — две большие области, покрывающие основное строение, и две меньшие области, покрывающие крыльцо и крошечную часть дома.

Замысловатая вальмовая крыша двухэтажного дома

Если вам нужен пример замысловатой вальмовой и ендовой крыши, отметьте этот вариант. На этой фотографии этот переходный дом имеет около дюжины вальмовых крыш, которые соединяются в долинах.

Крыша также состоит из смеси материалов, включая листы металла и черепицу.

Новое строительство с вальмовой и ендовной крышей из гонта

Вальмовые и ендоварные крыши популярны во многих домах, в том числе в новостройках. Шатровая крыша сочетает в себе современность и традиционность, что делает ее подходящей для любого стиля.

Материал этой крыши — стандартная битумная черепица.

Часто задаваемые вопросы (FAQ)FAQ

Какой материал можно использовать для вальмовой и ендовой крыши?

Многие дома с вальмовыми и ендовными крышами покрыты черепицей. Хотя черепица наиболее популярна, вы также можете использовать металл или плитку.

Что такое четырехскатная крыша?

Строители используют крестообразную крышу на L-образных конструкциях. Две шатровые крыши уложены перпендикулярно и сходятся в ендове.

В чем разница между вальмовой крышей и ендовной?

Вальмовая крыша имеет четыре наклонных стороны. Впадина в крыше – это место соединения двух поверхностей крыши. В вальмовой и ендовной крышах ендовы — это место, где сходятся несколько шатров.

Вальмовые и ендовые крыши имеют более одной вальмовой крыши на одной конструкции. Долина — это место, где соединяются две поверхности крыши. Строители используют эти крыши на традиционных и современных постройках.

Наиболее важным преимуществом вальмовых и ендовых крыш является их ветроустойчивость. Они также обеспечивают лучший дренаж воды и превосходные водосточные системы. В то время как вальмовые и ендовые крыши эстетичны, их многочисленные швы увеличивают вероятность протечек.

Руководство по вальмовым крышам

Несмотря на то, что существует множество вариантов стиля и материалов вальмовой крыши, основная форма этого типа состоит из четырех наклонных сторон, которые встречаются посередине на одном горизонтальном коньке. Шатровые крыши сегодня являются одними из самых популярных стилей крыш в США, как правило, вторым по распространенности стилем после двускатной крыши в зависимости от географического региона.

Шатровые крыши стали обычным явлением в домах Северной Америки с начала 1700-х годов из-за их связи с британскими архитектурными стилями. Считается, что самой старой конструкцией вальмовой крыши в Соединенных Штатах является блок-хаус в Клеймонте, штат Делавэр, который был построен в 1654 году. , что является наиболее типичной формой для этого стиля. Шатровые крыши также встречаются в домах южных плантаций, особенно во французском колониальном или французском креольском стиле. На юге вальмовые крыши часто строят с глубоким свесом, чтобы затенить стены или закрыть крыльцо.

Преимущества вальмовой крыши

При оценке стилей крыш индивидуального или частично индивидуального дома вы, скорее всего, начнете с эстетики. Проконсультируйтесь со своим архитектором или строителем, чтобы получить индивидуальный совет по выбору лучшего стиля крыши для дома, который вы строите.

Ниже приведены шесть преимуществ вальмовой крыши:

Визуально привлекательна и дополняет практически любой стиль дома.
Имеет тенденцию быть более прочной и устойчивой, чем другие крыши, из-за внутреннего наклона всех четырех сторон.
Хороший выбор для районов с сильным ветром и ураганами из-за меньшего шага, самоподдерживающейся конструкции и меньшей площади поверхности.
Идеально подходит для районов с сильным дождем, льдом и снегом, так как наклонные стороны облегчают сток.
В зависимости от высоты ската в вальмовой крыше можно разместить мансардные окна, создающие мансардное жилое пространство.
Энергоэффективный, так как четыре стороны крыши защищают дом от чрезмерной жары летом и от сильного снега зимой.

Недостатки вальмовой крыши

Несмотря на их популярность, выбор вальмовой крыши, а не двускатной или другого стиля, имеет некоторые недостатки, например:

Это означает, что требуется больше материалов, и это может занять больше времени. Это делает этот вариант более дорогим.
Шатровая крыша обычно имеет меньший уклон, чем двускатная крыша, что делает добавление внутреннего жилого пространства на чердаке немного менее привлекательным. Чаще можно увидеть чердачное хранилище под вальмовой крышей, а не спальню или бонусную комнату.
В зависимости от типа вальмовой крыши она может протекать. Долины крыши и соединения наклонных сторон крыши могут способствовать проникновению воды, поэтому важно убедиться, что крыша установлена с гидроизоляцией и надлежащей гидроизоляцией.

Варианты материалов для вальмовой крыши

Хотя долговечность вальмовой крыши является главным преимуществом этого стиля, ее срок службы частично зависит от погодных условий в вашем районе, правильной установки, обслуживания и выбранных вами материалов. Шатровые крыши могут прослужить до 50 лет, если их проверять не реже одного раза в год и после ураганов на наличие мусора и повреждений.

Шатровые крыши могут быть изготовлены из битумной черепицы, металла или черепицы. Металлическая или глиняная черепица, как правило, обеспечивает наибольшую долговечность.

Варианты архитектуры вальмовой крыши

Шатровая крыша. Базовая вальмовая крыша имеет четыре наклонных стороны с треугольниками на двух сторонах и многоугольниками на двух других сторонах, которые встречаются посередине на горизонтальном коньке.
Бедра и долины. Вальмовая и ендовая крыша имеет более одной секции с наклонными сторонами. Область, где сходятся эти наклонные стороны, называется долиной. Этот тип крыши часто встречается в домах современного стиля. В долине может образовываться скопление воды после ливня или таяния снега, поэтому важно нанести гидроизоляцию на эту часть крыши и проверить ее на наличие возможных повреждений или утечек.
Крестовина. Крестообразная четырехскатная крыша похожа на крестообразную двускатную и включает в себя отдельные вальмовые крыши на разных крыльях дома. Крестовина шатровой крыши будет иметь долину, где встречаются две секции. Различные крылья обычно имеют L-образную или Т-образную форму.

Пирамидальное бедро. Шатр пирамиды, также иногда называемый павильонной крышей, обычно имеет четыре равные стороны наклонной крыши, которые сходятся в центральной вершине. Стороны вальмовой крыши пирамиды представляют собой треугольники.
Полушатровый. Полувальмовая крыша имеет две более короткие и две более длинные стороны, а не четыре четных стороны. Более короткие стороны создают карнизы. Преимущество этого стиля крыши, часто называемого двускатной или подрезанной двускатной крышей, заключается в более легком дренаже из водосточных желобов.

Бедро двускатное. Двухскатная вальмовая крыша имеет крутой верхний участок и пологий нижний участок.
Капот. Капотная крыша распространена во французской архитектуре, ее часто можно увидеть в Луизиане. Этот стиль крыши имеет двойной скат со всех четырех сторон с более крутым скатом на верхних участках и более пологим скатом на нижних участках. Как правило, нижние скаты нависают над крыльцом или патио, чтобы обеспечить тень. Крутая верхняя часть дает место для чердака или готового чердачного помещения под крышей.
Голландское двускатное бедро. Голландская двускатная шатровая крыша предлагает больше внутреннего пространства для мансардной спальни или дополнительной комнаты, поскольку она включает в себя фронтон в верхней части крыши, часто со слуховым окном.
