Как сделать столбчато ленточный фундамент своими руками

Современный мир таков, что строительство забора вокруг своего участка является обязательным условиям для комфортной жизни и ограждения себя от внешней суеты. Качественный забор позволяет создать впечатление защищённости и окрашенности от всех внешних факторов, а обилие разнообразных материалов даёт возможность сделать его ещё и очень красивым, уникальным и функциональным. За качество готовой конструкции будет отвечать не только то насколько правильно подобрали материалы, но и то, как и на что они установлены.

Именно основание будет отвечать за долговечность и работоспособность вашего забора. В этой статье мы будем разговаривать о фундаменте забора, а именно о том, что такое столбчато ленточный фундамент, какие его особенности и когда следует применять такую конструкцию при строительстве забора.

Особенности столбчато ленточных оснований

Такая разновидность фундаментов является очень удобной и практичной на сегодняшний день.

Она обладает рядом следующих особенностей:

  • Существенная экономия трудовых и временных ресурсов. Благодаря тому, что земляные работы практически отпадают, а бетонные значительно сокращены, то и физической работы приходится делать существенно меньше. Если подходить к процессу очень тщательно и с должной ответственностью и профессионализмом, то весь процесс происходит очень быстро и практически без особых усилий.
  • Если такая конструкция фундамента применяется для жилого дома, то тепловые потери будут существенно ниже из-за отсутствия соприкосновения домашнего пола с поверхностью грунта. Но так как мы рассматриваем забор, то этот показатель для нас не особо важен.
  • Из-за малого соприкосновения с землёй, вибрация существенно поглощается и рассеивается. Таким образом, по истечении долгого времени на такой конструкции не будут появляться трещины от вибраций создаваемых машинами и прочим.
  • Существенная экономия денег, из-за того, что количество необходимого в разы меньше чем у ленточного фундамента.

Ленточно-столбчатый фундамент делается в виде монолитной бетонной ленты, но глубже и шире. Он обладает лучшими физико-механическими характеристиками, чем ленточный.

Ленточно столбчатый фундамент состоит из следующих основных элементов:

  • Основные столбчатые опоры, или сваи.
  • Армировочный скелет конструкции, который и отвечает за прочность всей конструкции.
  • Бетонный ростверк, это собственно и есть сам ленточный фундамент, но значительно меньшего размера и расположен он над землёй на опорах.
  • Поддерживающие опоры, которые служат для распределения веса, усиления конструкции.

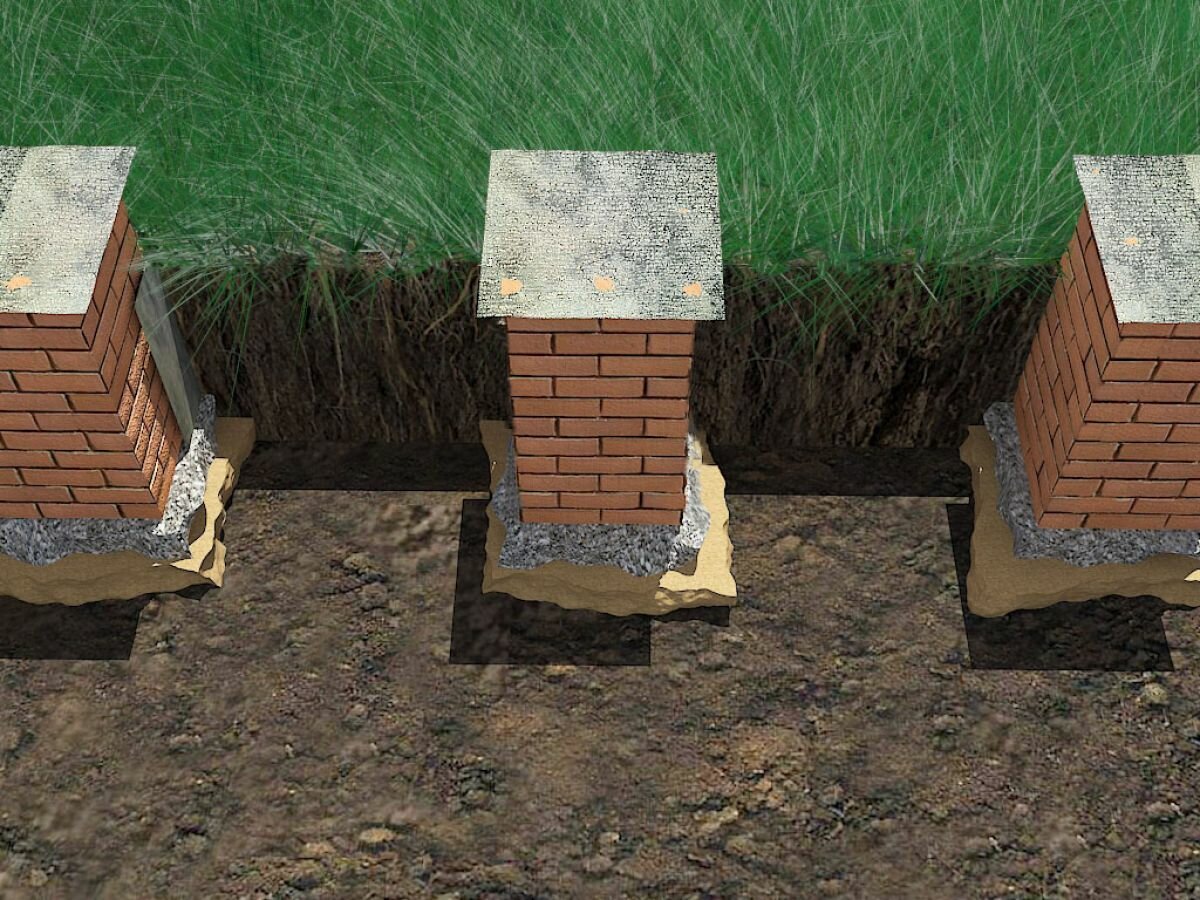

Виды столбчатых фундаментов

Конструкция такого фундамента подходит для всех вариантов заборов без исключения. Благодаря своей прочности данный фундамент легко выдерживает любые нагрузки и отлично справляется с ними даже на протяжении многих лет.

Лучше всего он подходит для таких конструкций, как забор из профильного листа, металлического штакетника, кирпичный забор, бетонный и прочие аналогичные.

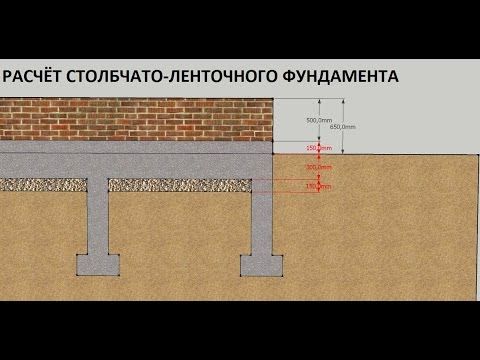

Производим расчёт фундамента

Чтобы произвести строительство без лишних затрат следует точно рассчитать количество требуемого бетона для конструкции вашего будущего фундамента под забор.

Так как лишний бетон очень быстро испортиться, следует делать все подсчёты максимально точно и щепетильно, не упуская ни одной детали. Проделать все подсчёты следует в два этапа, первым делом считается объём опорных элементов, затем объём ростверка.

Итак, происходит это всё по следующему принципу:

  1. Измеряем глубину ям под сваи и добавляем к этому значению высоту столба, которая будет находиться над уровнем земли.
  2. Производим замеры ширины и длины, в случае если яма круглая, измеряем её диаметр.
  3. Показатели, которые мы получили, перемножаем и узнаём объём бетона для одного столба.
  4. Количество столбов умножаем на объём одного, и получаем общее значение.

Чтобы подсчитать количество бетона на ленточную часть, нам потребуются следующие показатели: длина, ширина и высота ленты. Перемножаем их, и вы узнаете количество бетона которое необходимо для заливки этой части.

Даже если вы планируете устанавливать внутрь конструкции большое количество арматуры, её объём не учитывается, так как там её получается совсем незначительно количество. Полученные значения додаются, и вы узнаете общее количество требуемого бетона для вашего фундамента.

Если в конструкции будут применяться вспомогательные столбы, их рассчитывать следует отдельно и добавлять до двух представленных значений.

Материалы для строительства фундамента

Конечно хоть и на первый взгляд, конструкция может показаться довольно сложной, но это всё ошибочное мнение. На самом деле фундамент очень простое изделие и для его строительства требуется совсем немного разновидностей материалов. Мы составили список необходимых компонентов, которые вам потребуется чтобы сделать столбчато ленточный фундамент.

Глубина кладки фундамента зависимости от типа грунта

Итак, что же вам потребуется подготовить:

  • Бетон. Причём он может быть в виде готовой смеси, к которой требуется добавить только воду и размешать, так и в чистом виде, в качестве цементного порошка. Во втором случае необходимо будет отдельно заказать песок, чтобы смешивать его с цементом.
  • Арматура, с поперечным разрезом от шести до десяти миллиметров. Такой толщины будет вполне достаточно для создания прочной и долговечной конструкции.
  • Проволока для связывания арматуры между собой в необходимую нам конструкцию.
  • Необходимое количество любой доски, чтобы собрать опалубку для заливки ленточной части нашего фундамента. Соответственно для сборки потребуются саморезы или гвозди.

Этапы строительства

Весь строительный процесс условно разделяется на следующие этапы: Подготовка и разметка территории.

Делают разметку, натягивают нить в две линии, а расстояние между ними должно соответствовать толщине фундамента

Бурение отверстий под бетонные опоры. Глубина должна быть примерно пятьдесят сантиметров для лёгких заборов и около одного метра для более увесистых.

Схемы устройства опалубки из досок высотой 200 мм и 500 мм

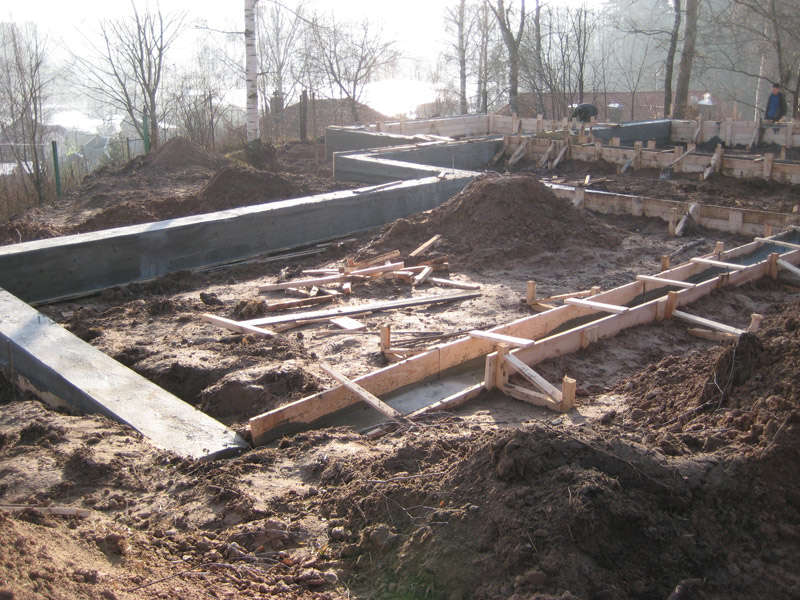

Выстраиваем опалубку во всему периметру нашей будущей конструкции. Устанавливаем арматуру и связываем её между собой в виде стальной квадратной трубы.

Не рекомендуют использовать для арматурного каркаса сварку, так как в местах сваривания ослабляется прочность металла на изгиб

Начинаем заливать, первым делом доливаем опоры до уровня ленточной части, затем заливаем бетоном и её.

Залитый слой бетонной смеси уплотняют специальными вибраторами или вручную методом штыкования.

После заливки, подравниваем поверхность и даём всей конструкции устояться примерно две недели. Снимать опалубку можно спустя три-пять дней, чтобы бетон смог более быстро просохнуть.

Ошибки и способы их устранения

Очень часто арматуру, которая должна служить опорой связывать неправильно. В худшем случае её и вовсе сваривают с помощью сварочного аппарата, что абсолютно неприемлемо.

Как правильно вязать арматуру

Конструкция получается очень жёсткой и при заливании остаётся в том же положении. Но по истечении времени, в связи с различными смещениями, сварочные точки ломаются, и арматура смещается, из-за чего образуются трещины.

В случае если она связана проволокой, смещение происходит ещё до момента засыхания и после долгого использования фундамента, трещины не образуются.

Так что старайтесь фиксировать арматуру между собой именно проволокой.

Постарайтесь не затягивать со снятием опалубки, иначе фундамент будет сохнуть значительно дольше. Это очень распространённая ошибка.

Опалубку необходимо убирать при первой же возможности как можно раньше.Так, срок высыхания будет значительно меньше, а конструкция сможет высыхать равномерно с каждой стороны.

Комбинированный фундамент – варианты и некоторые схемы

Подземные конструкции зданий и сооружений подразделяются на группы по разным признакам. Они бывают ленточными и столбчатыми, плитными и свайными, монолитными и сборными, бетонными, деревянными, каменными и металлическими. Но в строительной практике нередко в качестве основания дома используется комбинированный фундамент, представляющий собой сочетание разных видов конструкций, материалов и форм. Подобные схемы применяются в различных ситуациях, к примеру, с целью экономии или по причине усиления несущей способности фундамента.

Варианты комбинирования

В процессе проектирования, возведения или эксплуатации дома возникают обстоятельства, требующие устройства разных типов фундамента в одном строении. Комбинирование в этом случае производят по одной из схем:

  • сваи обвязывают не ростверком, а высокой бетонной лентой;
  • между монолитными столбами укладывают кирпич или бетонные блоки;
  • плиту опирают не на песчаную подушку, а на сваи;
  • дом возводят на ленточном основании, а пристройку – на кирпичных столбах;
  • на монолитные подушки устанавливают сборные блоки.

Вариантов комбинированных фундаментов можно перечислить довольно много. Одним из наиболее распространенных вариантов является устройство монолитного железобетонного пояса по всему периметру фундаментных стен, выполненных из штучных материалов. Такое сочетание повышает надежность подземной конструкции, предоставляя возможность объединения разных участков в общую систему.

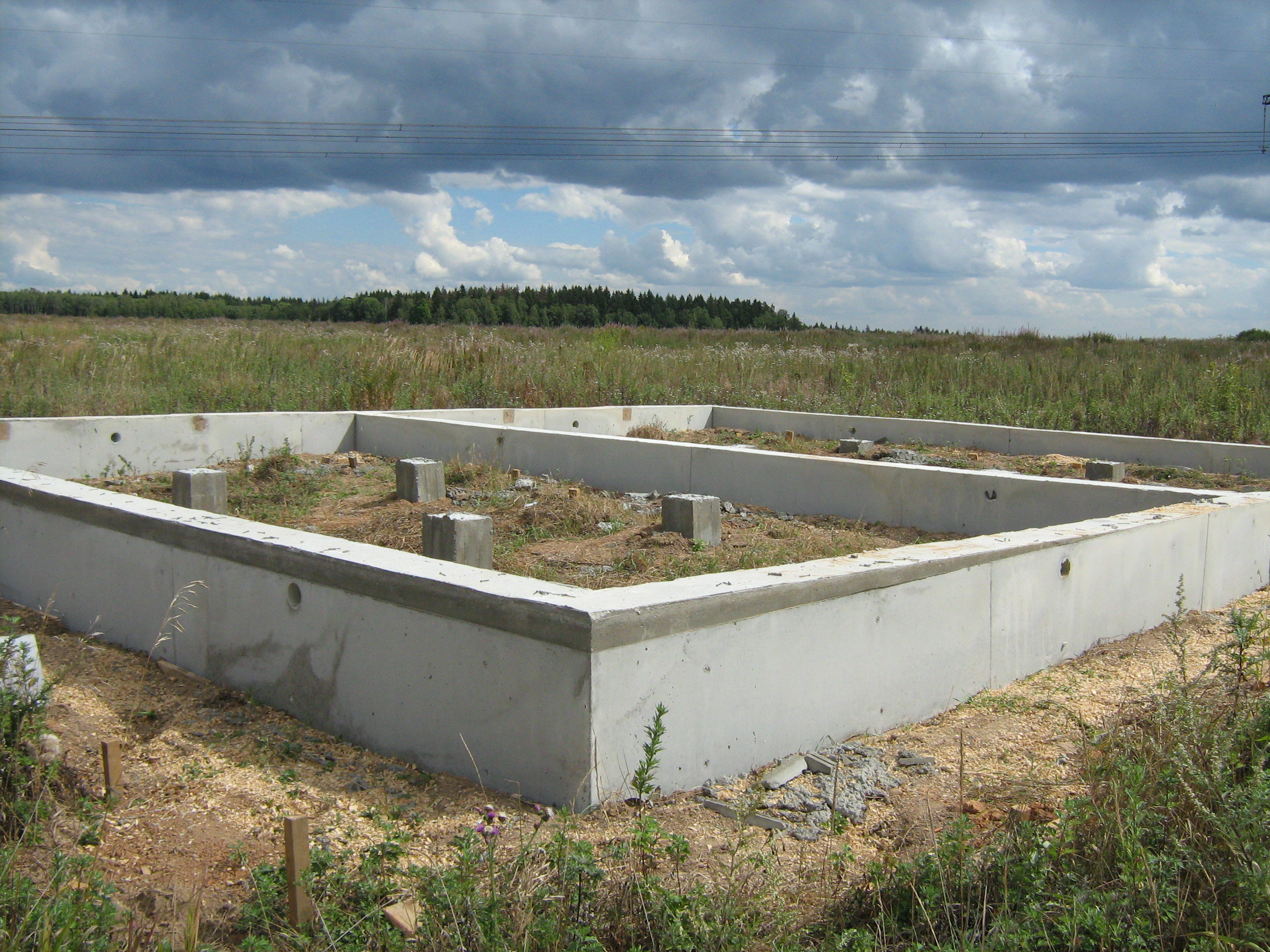

Ленточно-столбчатый фундамент

В данном случае ленточная обвязка является тем же ростверком, но с увеличенными размерами по высоте. С другой стороны, заглубленные столбы для ленточного фундамента являются дополнительной опорой в случае возведения его на слабонесущем основании или на пучинистых грунтах. Ленточно-столбчатые конструкции имеют ряд преимуществ, а именно:

  • допустимость возведения массивных строений в сложных геологических условиях, даже на горизонтально-подвижных грунтах;
  • возможность повышения прочности и устойчивости столбов;
  • вероятность более равномерного распределения нагрузок;
  • осуществимость строительства домов на участках со сложным рельефом, в том числе на склонах.

Следует отметить, что комбинированный фундамент ленточно-столбчатого типа обладает положительными свойствами обоих видов конструкций – ленточных и столбчатых. При его возведении уменьшается объем земляных работ и расход материалов, так как выполнять заливку бетонной ленты на большую глубину не требуется. Но комбинированный вариант фундамента вызывает проблемы с устройством подвалов, либо цокольных этажей.

Железобетонные столбы размещают в углах здания, местах сопряжения несущих стен и равномерно по периметру дома. Арматура, помещенная в скважины или ямы, проходит по всей высоте ленты и соединяется с ее каркасом. Таким образом фундамент становится единой конструкцией.

Работы по устройству комбинированных фундаментов проводятся в несколько этапов.

Вначале выкапывается траншея согласно проектной документации, и намечаются места установки столбов. Как правило, ширина выемки составляет 300-400мм, а глубина – 600мм. Под столбы копают ямы или выбуривают скважины ниже глубины промерзания грунта. По дну устраивают тщательно утрамбованную песчаную подушку толщиной 150-200мм, монтируют опалубку чуть выше верхней отметки ленты или цоколя и укладывают арматурные каркасы согласно чертежам. Нередко возводимую конструкцию усиливают металлическими профильными балками.

Заливку комбинированного фундамента бетоном производят в определенной последовательности. Сначала заполняют скважины или ямы, предназначенные для столбов, а затем – опалубку ленты, но без значительных перерывов в работе. Иначе необходимой прочности конструкции добиться не удастся.

Разные схемы в одном строении

Иногда застройщики используют два и даже три типа фундаментов при строительстве дома. Это может быть связано с расположением здания на склоне, когда одна его часть находится значительно ниже другой, или с необходимостью выполнения пристройки к давно эксплуатируемому объекту. Но следует сразу отметить, что решение о подобном комбинировании и стыковке разных фундаментов должно приниматься специалистами. Самостоятельные умозаключения без профессионального анализа ситуации могут привести к плачевным результатам впоследствии.

С одной стороны, сочетание разных видов фундаментов в одном строении позволяет сэкономить материальные ресурсы, а с другой – может стать причиной разрушения дома.

Рассмотрим разноуровневый объект со свайным фундаментом в верхней части. Если в его нижнем отсеке расположить бетонную плиту, то под ней нагрузки на грунт будут распределяться более равномерно благодаря большой площади опирания, чего не скажешь о сваях. Верхняя часть дома, в этом случае, со временем просядет больше, в результате чего на стыке двух блоков рано или поздно появится трещина. Рациональным решением здесь станет комбинирование свайного и ленточного фундамента с устройством усиленного, горизонтально расположенного армирования стен в зоне стыковки фундаментов.

Наглядный пример показан на нижерасположенном рисунке.

Еще один вариант комбинирования фундаментов связан с объектами, пристраиваемыми к существующим зданиям. Чаще всего, их подземные конструкции отличаются друг от друга. В этом случае придерживаются трех основных правил:

  • на пучинистых грунтах не допускается выполнять жесткого соединения двух строений;
  • на непучинистых грунтах соединение разных фундаментов и стен дома с пристройкой может быть жестким;
  • бетонирование стыков производят только после окончательного проседания нового строения. Для этого потребуется оставить его «перезимовать».

Разнообразные схемы комбинированных фундаментов дают конструкторам широкие возможности в проектировании. Но не следует забывать о том, что основание дома должно быть надежным и долговечным. Поэтому любые инженерные решения требуется подкреплять расчетами.

Строительство столбчатого фундамента — описание, достоинства, технология, цена

Столбчатые фундаменты необходимы в случае, если дом строится на болотистой почве, на грунте с высоким содержанием глины, песка или торфа, а также в местах, где высокий уровень грунтовых вод.

Столбчатые фундаменты уходят в землю ниже глубины промерзания грунта и доходят до твердых грунтов, которые обладают хорошей несущей способностью.
По расходу материалов и трудозатратам в 1,5-2 раза экономичнее ленточных. Применяется практически на всех видах грунта. Но, к сожалению, не все дома можно построить на столь простых и недорогих фундаментах. Применяется для домов с легкими стенами (деревянные рубленые, каркасные, щитовые).

Основные достоинства столбчатого фундамента:

  • Строительство домов на всех типах грунтов (глина, торф, болотистой почве, с высоким уровнем грунтовых вод.)
  • Стоимость в 1,5-2 раза меньше ленточных фундаментов.

Технология

Для устройства столбчатых фундаментов необходимо сделать разбивку под столбы они должны находится на расстоянии 2-3 метра друг от друга затем бурится скважина на глубину промерзания (диаметр скважины должен быть больше диаметра трубы на 5-10 см. ), устанавливается труба необходимой длины, армируется и заполняется подвижным бетоном с штыкованием, после необходимо приподнять трубу и зафиксировать в поднятом выверенном положении (нижнюю часть скважины заполнит бетон), кольцевой зазор заполнить крупнозернистым песком с уплотнением.

Стоимость устройства столбчатого фундамента в строительной компании «Оптима» составляет от 1500 за 1 м2

Цена строительства ленточного фундамента формируется из нескольких составляющих: геологическая разведка (изыскания), подготовка основания, изготовление опалубки, заливка, гидроизоляция.

Возможно, Вам будет интересно

Утепление столбчатого фундамента дома плитами ПЕНОПЛЭКС®

Особенности столбчатого фундамента

Столбчатый фундамент — это отдельно стоящие опоры дома из железобетона, природного камня. Столбчатые фундаменты применяют в малоэтажном строительстве только для легких построек — летних дачных домиков и хозяйственных строений — без подвальных и цокольных помещений. Столбы соединяются между собой, образуя систему. Столбчатый фундамент — самый дешевый из вариантов оснований.

Устройство фундамента меньше, чем на глубину промерзания приводит к появлению неравномерной осадки грунтов под ним, которая передается на стены и появлению трещин. Столбчатые фундаменты не надежны и дома на таком фундаменте очень редко возводят для круглогодичного проживания. Утепления требуют постройки на столбчатых фундаментах, которые используются круглогодично: гаражи, пристройки к дому или компактные дома каркасного типа. Легкие летние дома или холодные пристройки не утепляются.

ПЕНОПЛЭКС®  для полов домов на столбчатых фундаментах

В домах на столбчатых фундаментах выполняют утепление пола по лагам над вентилируемым подпольем для снижения потерь тепла через пол. Пол по лагам над вентилируемым подпольем устраивают с теплоизоляцией из экструзионного пенополистирола ПЕНОПЛЭКС ФУНДАМЕНТ®.

Теплоизоляция для фундамента должна обеспечивать высокие теплозащитные свойства ограждающих конструкций. Чем ниже коэффициент теплопроводности теплоизоляции, тем выше теплозащита конструкций и тем меньше затраты на отопление дома. Важное свойство качественной теплоизоляции — высокая влагостойкость.

Техническое решение столбчатого фундамента с ПЕНОПЛЭКС®

Почему ПЕНОПЛЭКС ФУНДАМЕНТ

®— лучшее решение по сравнению с другими материалами?

Высокоэффективная теплоизоляция из экструзионного пенополистирола обладает высокой прочностью на сжатие при 10% линейной деформации и составляет для ПЕНОПЛЭКС ФУНДАМЕНТ® не менее 0,3 МПа (30 т/м2).

Теплоизоляционные плиты из экструзионного пенополистирола абсолютно стабильны с точки зрения геометрических размеров и физических свойств. Вата, которую рекомендуют использовать между лагами, со временем оседает, становится влажной и со временем рассыпается. Вы зря потратите деньги и через 3-4 года, Вам вновь придется ремонтировать пол, что будет стоить значительно дороже, чем сделать сразу правильный выбор.

 Правила расчета и проектирования

На этапе проектирования фундаментов рассматриваются решения, которые обеспечат надежность, долговечность и экономичность конструкции на всех стадиях строительства и эксплуатации.

Фундаменты проектируются на основе нормативных документов и с учетом:

  • Климатических условий района строительства;
  • Нагрузок, действующих на фундаменты.

ленточный,столбчатый,монолитный, фундамент дачного дома и т.д. Расчет и установка. в Озерске

Мы выполняем любые работы по расчету и установке фундамента.
Минимальные сроки и расценки.

Фундамент закладывают для переноса тяжести всего строения на грунт. Это своеобразный «переходник», который не даёт строению смещаться и деформироваться под действием климатических условий, особенностей почвы или других факторов. Сегодня существует несколько основных видов фундаментов, которые отличаются по технологиеи закладки и конструкции.

1. Ленточный фундамент
2. Столбчатый фундамент
3. Монолитный ленточный фундамент
4. Свайный фундамент
5. Мелкозаглубленный фундамент
6. Плитный фундамент
7. Плавающий фундамент
8. Винтовой фундамент
9. Фундамента дачного дома
10. Фундамент бани
11. Фундамент под забор

Ленточный фундамент

Технология ленточного фундамента проста, хотя ей и свойственна массивность, трудоёмкость и большой расход материала. Этот тип фундаментов часто применяется в индивидуальном строительстве.
Ленточный фундамент – это железобетонная полоса, идущая по периметру всего здания. Ленту закладывают под все внутренние и наружные стены застройки, сохраняя одинаковую форму поперечного сечения по всему периметру фундамента.
Ленточные фундаменты пригодны для домов с бетонными, каменными, кирпичными стенами или с тяжёлыми перекрытиями. Если в доме планируется подвал или гараж, то необходим именно такой тип фундамента.

Устройство ленточного фундамента Как правило ленточный фундамент закладывают на 20 см глубже границы промерзания, но не глубже 50-70 см от уровня земли. Толщина ленточного фундамента может быть различная. Всё зависит от толщины стен, используемого материала, а также предполагаемой силы давления здания. Мелкозаглубленный и заглубленный ленточные фундаменты. Мелкозаглубленный ленточный фундамент используется в основном для деревянных домов и небольших каменных домов. Но закладывается мелкозаглубленный фундамент на слабопучинистых грунтах. Глубина его заложения – 50-70 см. Заглубленный ленточный фундамент строится в домах с тяжёлыми стенами или перекрытиями.
Так же устройство заглубленного фундамента необходимо, если в доме планируется подвал или гараж. Глубина заложения такого фундамента обычно на 20-30 см ниже глубины промерзания грунта. Заглубленный ленточный фундамент требует большего расхода материала.

Столбчатый фундамент:

Столбчатый фундамент предусматривает возведение столбов во всех углах, местах пересечения стен и других точках с повышенной нагрузкой. Он экономичен, надёжен, не требует дополнительных работ по гидроизоляции, однако применим только для лёгких домов.

Рассмотрим преимущества и недостатки этого типа фундаментов.

Устройство столбчатого фундамента
Устройство столбчатого фундамента представляет собой систему столбов, которые устанавливаются во всех углах, местах пересечения стен, под опорами тяжело нагруженных прогонов и других точках с повышенной нагрузкой. Расстояние между столбами 1,5-2,5 м, они могут быть из бетона, бутобетона, каменной или кирпичной кладки.
В устройстве столбчатого фундамента свободное пространство между столбами засыпается щебнем или крупнозернистым песком. Далее идёт толстый слой бетона или железобетона. Чтобы сохранить тепло подпольного пространства, предохранить его от попадания влаги и пыли делают забирку.
Забирка – это стенка, соединяющая столбы. Для её строительства можно использовать кирпич, бетон, бутовую кладку толщиной 10-20 см. Если грунт пучинистый, то под забиркой следуют сделать песчаную подушку в 15-20 см. Сама же забирка углубляется в грунт на 10-20 см.

Где применимы столбчатые фундаменты?
Столбчатый фундамент экономичен, надёжен, не требует дополнительных работ по гидроизоляции. Однако применим он только для лёгких домов – каркасного или деревянного типа. К тому же он исключает строительство подвалов и погребов. Фундамент такого типа применяют на грунтах, которые не подвержены пучению и подвижкам.

Монолитный ленточный фундамент

Монолитные фундаменты чаще всего применяются для лёгких деревянных домов. Их строительство не требует использование дорогой техники. При таких фундаментах нет ограничений в плановой конфигурации зданий.

Виды монолитных фундаментов В зависимости от устройства фундаменты-монолиты могут быть ленточными, столбчатыми и сплошными.
Ленточный монолитный фундамент представляет собой железобетонную полосу, которая идёт по всему периметру здания. Мелкозаглубленный ленточный фундамент из монолита образует жёсткую горизонтальную раму, обеспечивая устойчивость в условиях пучинистых грунтов. Такая конструкция применяется при строительстве лёгких домов из бруса и бревна. Заглубленный ленточный фундамент из монолита устанавливается под тяжёлые каменные дома. Также применяется, если под домом планируется строительство подвала, гаража или цокольного этажа.
Столбчатый монолитный фундамент представляет собой конструкцию из столбов, которые возводятся во всех углах, местах пересечения стен, в местах с повышенной нагрузкой. Пространство между столбами засыпается щебнем или крупнозернистым песком, далее всё заливается толстым слоем бетона или железобетона. Такая конструкция применяется для лёгких домов.
Сплошной фундамент-монолит закладывается под всей площадью здания. Он применяется в тех cлучаях, когда грунт сильно сжимается.
Главное преимущество монолитного фундамента — при перемещении грунта плита двигается вместе с ним, спасая дом от разрушения.

Применение монолитных фундаментов
Чаще всего монолитные фундаменты применяются для лёгких деревянных домов. Их строительство не требует использование дорогой техники. При таких фундаментах нет ограничений в плановой конфигурации зданий. Они обладают высокой прочностью и при этом «съедают» не более 15-18% бюджета от стоимости всего строительства.

Свайный фундамент.

Свайные фундаменты незаменимы в тех случаях, когда строительство ведётся на неустойчивых грунтах. Это самая подходящая конструкция фундамента для крупногабаритного строительства. В основе конструкции фундамента используются сваи – столбы с заострёнными нижними концами.

Бороться с грунтовыми водами можно при помощи свай
Основная особенность конструкции этого типа – использование свай. Сваи – это столбы с заострёнными нижними концами. Их вбивают либо вкручивают в землю с помощью малогабаритного оборудования. Сваи в таких фундаментах упираются в более твёрдые слои грунта, проходя сквозь слабые и подвижные. На эти твёрдые слои грунта и передаётся нагрузка от всего здания. Каждая свая может выдержать нагрузку от 2 до 5 тонн! Далее верхняя часть всех свай соединяется балками — образовывая жёсткую надёжную конструкцию.
Конструкция фундамента на сваях практически ничем не отличается от столбчатого фундамента. Разница лишь в размере и несущей способности. Свая – это большой столб. Свайный фундамент используют в тех случаях, когда верхний слой грунта не в состоянии выдержать большую тяжесть, либо при высоком уровне грунтовых вод и на плывунах. Конструкция свайного фундамента является наиболее подходящей для крупногабаритного строительства. В частном строительстве такие фундаменты используют довольно редко.

Мелкозаглубленный фундамент.

Мелкозаглубленный фундамент хорош для лёгких деревянных домов. Иногда его применяют и для каменных построек, но при небольших габаритах 6х6м. Чаще всего в индивидуальном строительстве используется ленточный мелкозаглубленный фундамент.
Он получил большое распространение за счёт своей низкой стоимости.

Что нужно помнить, закладывая мелкозаглубленный фундамент?
Чтобы фундамент мелкого заложения был действительно прочным и надёжным, при строительстве обратите внимание на некоторые моменты:
— Не оставляйте мелкозаглубленный фундамент незагруженным на зимний период. Если это всё же произошло, то вокруг фундамента следует устроить временное теплоизоляционное покрытие. Для него можно использовать опилки, керамзит, шлаковату и другой материал, который способен предохранить грунт от промерзания.
— Обмазку гидроизоляцией боковых поверхностей фундамента мелкого заложения нужно делать по всей поверхности и в два слоя: первый – более тонкий, второй – толстый.
Нельзя закладывать мелкозаглубленный фундамент на промёрзшем основании. Это допускается лишь при условии очень глубокого залегания подземных вод с оттаянным грунтом и обязательной засыпкой пазух непучинистым материалом.
— Под мелкозаглубленный фундамент допускается рытьё траншеи для ввода коммуникаций. Однако при поперечном направлении её ширина допускается не более 0,9 м, при продольном – она должна проходить не ближе 2,5 м при глубине закладки фундамента в 2 м.
— При фундаменте мелкого заложения допускается строительство подвалов, но они должны быть небольших размеров.

Плитный фундамент

Плитный фундамент – монолитная железобетонная плита, которая располагается под всей площадью фундамента. Это довольно затратный тип фундамента за счёт больших расходов на земляные работы и строительный материал. Целесообразно его использовать при строительстве небольших домов, в которых сама плита выступает в качестве основания пола.

Идеально подходит для небольших домов без высокого цоколя

Где применяются плитные фундаменты?
Устройство плитного фундамента надёжно и его можно использовать для строительства домов на всех видах грунтов и при любой глубине залегания грунтовых вод. Это хороший вариант и в том случае, если строительство ведётся на неравномерно и сильно сжимаемых, пучинистых грунтах, песчаных подушках. Благодаря своей прочной конструкции – монолитной плите, которая выполняется под всей площадью здания, такой фундамент-плита не боится никаких смещений грунтов. На монолитной плите фундамента можно строить кирпичный, брусовый или каркасный дом в один или два этажа.

Затраты на плитный фундамент
Затраты на плитный фундамент довольно большие. Он дороже столбчатого, но дешевле ленточного. Устройство плитного фундамента требует серьёзных земляных работ, поэтому и общая стоимость монолитной плиты фундамента высока. К тому же большой расход строительного материла – бетона, арматуры. Целесообразно использовать плитный фундамент при строительстве небольших домов, в которых сама плита выступает в качестве основания пола.

Плавающий фундамент.

Плавающий фундамент используется в тех местностях, где невысокое залегание грунтовых вод, и на тяжёлых пучинистых, насыпных и слабонесущих грунтах. Его конструкция достаточно проста, но при этом фундамент надёжно защищает здание от деформации и разрушения.

Устройство плавающего фундамента
Строительство плавающего фундамента, безусловно, начинают с выкапывания траншеи. Её ширина должна быть 50 см. а глубина 70 см. Затем укладывается первый ряд бутобетона по всей длине траншеи. Затем сверху нужно положить полоску арматурной сетки шириной 35-40 см, либо 3-4 полоски из арматурных прутков. Все стыки нужно «прихватить» сваркой, либо обвязать металлической проволокой. Затем снова идёт слой бутобетона. Теперь можно надстраивать цоколь. По окончании работ нужно дать плавающему фундаменту «настояться» в течение 5-7 дней во влажном состоянии, и затем 2-3 дня – в сухом.

Устройство плавающего фундамента для лёгких конструкций
Устройство плавающего фундамента для лёгких конструкций может быть несколько иным. Выкапывается траншея в 60 см, засыпается щебнем на 10 см и песком в 50 см. Всё это нужно хорошо пропитать водой до осадки, затем снова досыпать до нужного уровня. На уровне земли следует отлить из бетона плитки под столбики. Далее кладутся столбики из кирпича, шириной 1,5-2 кирпича. Можно использовать небольшие бетонные блоки, сверху покрыть рубероидом и доской в 40 мм, обязательно пропитанной от гниения.
Таким образом, если под фундаментом находится вода, то она будет под ним везде. При этом возможно лишь равномерное движение фундамента.

Винтовой фундамент

Сегодня фундаменты на винтовых сваях в некоторых случаях просто незаменимы в малоэтажном загородном строительстве. Фундамент на винтовых сваях – это идеальный вариант, если дом будет возводиться на участках с высоким уровнем грунтовых вод или на пучинистых, неустойчивых грунтах.
Винтовые сваи незаменимы в строительстве на участках со сложным ландшафтом
Применение винтовых свай
Любопытно, но изначально винтовые сваи были разработаны для того, чтобы использовать их в качестве опор для высоковольтных линий и мостов. Но, как видите, на этом их применение не ограничилось. Сегодня фундаменты на винтовых сваях в некоторых случаях просто незаменимы в малоэтажном загородном строительстве.

Технология строительства винтовых фундаментов
Винтовая свая – это стальная труба, на которую наварена лопасть определённой конфигурации.
При строительстве винтового фундамента эти сваи завинчивают в грунт на глубину не менее 1,5 м. И даже если в верхних слоях находятся пучинистые и просадочные грунты, это не является проблемой. Свая завинчивается до тех пор, пока не пройдёт неустойчивый слой. Затем все сваи подрезаются на одинаковом уровне согласно проекту. Стволы свай бетонируются до уровня подрезки, а наземная часть покрывается антикоррозийным составом.
Винтовые сваи обладают высокой несущей способностью. Она объясняется тем, что при завинчивании грунт между витками не разрыхляется, а уплотняется за счёт лопасти сваи.
Преимущества фундамента на винтовых сваях
Фундаменты на винтовых сваях по экономичности и надёжности могут достойно конкурировать с традиционными фундаментами и при строительстве на участках с хорошими грунтами. А уж если речь идёт про сложный ландшафт, то тут преимущества таких фундаментов очевидны:

1. Фундаменты с винтовыми сваями не требуют земляных работ, что позволяет сэкономить немалые средства. Строительство фундамента не требует выравнивания участка и применения тяжёлой строительной техники.
2. Строительство может вестись на подвижных, обводненных грунтах, на склонах и вблизи больших деревьев.
3. К дому, построенному на винтовых сваях легко можно пристроить и новые сооружения.
4. Небольшие сроки строительства винтового фундамента. Если дома деревянные или каркасные, то фундамент можно заложить за несколько дней.

Строительство можно вести в любое время года.

Фундамента дачного дома

Дачные дома имеют достаточно лёгкую конструкцию, поэтому и тип фундамента для них подбирается соответствующий. Важно, на какой глубине залегают грунтовые воды, и какой характер грунтов.
Фундамент деревянного дачного дома

Конечно, выбор фундамента под лёгкие конструкции из бревна и бруса зависит ещё и от характера грунтов и глубины залегания подводных вод. Существует несколько возможных вариантов строительства фундаментов для лёгких домов.
Ленточный мелкозаглубленный фундамент деревянного дома
Этот тип фундамента хорошо подходит для деревянных и небольших каменных домов. Он закладывается на слабопучинистых грунтах, либо предусматривает утепление поверхностного слоя грунта вокруг фундамента, чтобы уменьшить глубину промерзания.
Конструкция фундамента: Ленточный мелкозаглубленный фундамент представляет собой железобетонную полосу, идущую по периметру всего здания. Ленту закладывают под все внутренние и наружные стены застройки, сохраняя одинаковую форму поперечного сечения по всему периметру фундамента. Глубина заложения фундамента 50 — 70 см.

Столбчатый фундамент деревянного дома
Этот тип фундамента применим для лёгких домов деревянного и каркасного типа. Однако, он исключает строительство подвальных помещений.
Конструкция фундамента: Столбчатый фундамент дачного дома предусматривает возведение столбов во всех углах, местах пересечения стен, под опорами тяжело нагруженных прогонов и других точках с повышенной нагрузкой. Расстояние между столбами 1,5-2,5 м, они могут быть из бетона, бутобетона, каменной или кирпичной кладки.
Это наиболее экономичный тип фундамента для деревянного дачного дома. Его применяют на грунтах, неподверженных пучению и подвижкам.

Фундамент загородного кирпичного дома
Дома из кирпича по-прежнему очень популярны в загородном строительстве. И не удивительно, ведь срок службы такого дома 100-150 лет. Для таких домов чаще используют ленточные фундаменты глубокого заложения, он обладает высокой несущей способностью, хорошо противостоит нагрузкам и исключает перекоса конструкции..

Идеальный вариант фундамента для кирпичного дачного дома – это ленточный фундамент глубокого заложения.
Ленточный фундамент – это железобетонная полоса, идущая по периметру всего здания. Такой тип фундамента для кирпичного дома представляет собой систему толстых стен, выложенных из кирпича, блоков, отлитых бетонных стен под всеми наружными и внутренними капитальными стенами дома.

Толщина фундамента может быть различная. Однако возможны и другие варианты. Всё зависит от толщины стен, используемого материала, а также предполагаемой силы давления здания.

Иногда в строительства кирпичных домов используют плитные фундаменты.
Плитный фундамент загородного дома представляет собой монолитную железобетонную плиту, которая располагается под всей площадью фундамента. Это хороший вариант и в том случае, если строительство ведётся на неравномерно и сильно сжимаемых, пучинистых грунтах, песчаных подушках. Благодаря своей прочной конструкции – монолитной плите, которая выполняется под всей площадью здания, таким фундаментам не страшны никакие смещения грунта.

Фундамент каркасного дома
Каркасные стены самые лёгкие. Из-за малого веса здания прилегающие слои грунта могут действовать разрушительно на его стены, вызвать деформацию фундамента. Поэтому для каркасных домов бесподвальной конструкции лучше использовать мелкозаглубленные свайные или ленточные фундаменты.

Выбор фундамента для каркасного дома
Вес каркасного дома во много раз меньше веса кирпичного дома. Поэтому в данном случае нецелесообразно использовать фундамент глубокого заложения. Его несущая способность будет использована лишь на 10-20%.

В некоторых случаях фундамент каркасного дома целесообразно делать плитным. Это уместно, если на строительной площадке слабые грунты и значительные нагрузки.

Бани. Фундамент бани: строительство фундаментов под баню

Строительство бани, как и дома, начинается с закладки фундамента. Как правило, простую деревянную баню, которая состоит из одного помещения, строят на фундаменте из камня или бута. Тип фундамента выбирается в соответствии с характером грунтов и уровнем залегания грунтовых вод. Чаще ленточный или столбчатый.
На какую глубину закладывается фундамент под баню?

Глубина закладки фундамента под баню зависит от глубины залегания слоёв грунта, которые будут служить естественным основанием для фундамента. На почвах, которым свойственно вспучивание (глинистые и суглинистые) фундамент бани закладывают ниже уровня промерзания грунта на 10-25 см. Если грунты песчаные, то глубина заложения будет не менее 0,5 м. Под внутренние стены она может быть меньше, чем под наружные, но всё равно не менее 0,4 м. от уровня земли.

Ленточный фундамент бани
Для такого типа фундамента под баню чаще используют бутовый камень на цементном растворе, бетон или бутобетон. Можно использовать железобетонные или бетонные блоки прямоугольной или трапециевидной формы. Блоки закладывают на утрамбованный (заранее подготовленный) песчаный слой в 15 см. Ширина ленточного фундамента под баню определяется в зависимости от конструкции бани и её размеров. Она может быть от 25 до 50 см.
Столбчатый фундамент бани
Такие фундаменты под баню можно строить при не очень большом весе всей конструкции. Они делаются в виде отдельных каменных или кирпичных столбов размером 51х51 см. Столбы, как и при строительстве домов, располагаются под каждым углом, в местах соединения внутренних и наружный стен, в местах с повышенной нагрузкой. Если же баня довольно большого размера, то между основными столбами уместно установить и промежуточные, чтобы расстояние между ними было не больше 2 м.

Фундамент под забор

Так уж повелось, что заборы, ограды и всевозможные изгороди стали неотъемлемой частью садовых ландшафтов. Они строятся из различных материалов и для различных целей. Но по-прежнему главными факторами их оценки являются красота и надёжность. Именно надёжные прочные заборы внушают нам чувство защищённости.

Строительство фундамента под забор
Строительство забора, как и строительство дома, начинается с закладки фундамента. Его главная задача – передавать тяжесть массивной ограждающей конструкции на землю. Фундамент забора должен стать его надёжной опорой.

Технология строительства фундамента для забора
Следует выкопать ямы под фундамент забора. Глубина ям под столбики должна быть ниже глубины промерзания грунтов, т.е. около 1,5 м., а ширина – не менее 0,4 м. Расстояние между столбиками делается около 3 м. Траншеи между этими ямами роются в глубину на 0,5 м, а в ширину на 20-25 см. Затем эти ямы и траншеи заливают бетоном на уровне грунта. Для прочности желательно использовать металлические каркасы под столбик. Их помещают на глубину 0,5 м. В траншеи кладут 2-3 арматуры толщиной 8-12 мм. Столбики под ворота и калитку обычно делаются более массивными в 1,5-2 раза.

Столбчато ленточный фундамент своими руками



Столбчато-ленточный фундамент своими руками

Так сложилось, что при выборе вида фундамента для своего жилища многие наши соотечественники предпочитают традиционный вид основания – ленточный фундамент. Но для сооружений полегче существует еще один вид – столбчато-ленточный фундамент своими руками, который выполнить совсем нетрудно, если знать каждый этап процесса строительства.

Как устроен столбчатый фундамент

Уже судя по названию фундамента, становится ясно, что при изготовлении данного вида основания здания используются столбы, которые исполняют роль опор, заглубленных в землю. Важным условием сооружения столбчатого основания сооружения является соблюдение одинаковой высоты всех установленных опор. Для распределения равномерной нагрузки на опоры на самом верху каждого столба устанавливается ростверк.

Изготовление столбчатого фундамента

Опоры устанавливаются под каждым углом сооружения. Кроме того, установка опор нужна и в точках пересечения стен, и в тех местах, где сила нагрузки может быть максимальной.

Материалами для изготовления столбов служат:

·        кирпичи;

·        более традиционная древесина;

·        блоки, выполненные из бетона;

·        металлические трубы;

·        бутовый камень.

Виды опор для фундамента

В качестве опор древесина сегодня применяется крайне редко. Во-первых, материал недолговечен, во-вторых, существуют более современные материалы, которые заменяют древесину. Однако если вы строите легкое сооружение из дерева или хотите соорудить мансарду, древесина станет прекрасным выбором для изготовления опор. Традиционно диаметр опор не превышает 20 сантиметров. Прежде чем деревянные столбы устанавливать в грунт, их необходимо обработать специальными составами, которые способны предотвратить процессы разложения материала. Гидроизоляционным материалом для опор из древесины может выступать мастика, изготовленная на основе битума.

Следующим материалом, который довольно часто применяется в качестве опор для изготовления столбчато-ленточного фундамента, является кирпич-железняк.

Армированные столбы из бетона довольно широко используются для изготовления столбчатого фундамента, ведь бетон является одним из наиболее прочных материалов.

Трубы металлические применяются при сооружении столбов опоры, а также опалубка.

Если не вникать в технические тонкости, то можно говорить о том, что столбчато-ленточный фундамент является всего лишь усовершенствованным вариантом основания традиционного столбчатого. Данный вид основания применяется для возведения фундаментов каменных домов.

Тонкости строительства столбчато-ленточного фундамента

Применение данного вида фундамента оправдано в условиях строительства, которое ведется на грунте с высоким уровнем промерзания. Использование в таких условиях столбчато-ленточного основания является более целесообразным, так как существенно сэкономит силы и средства. Однако строительство данного вида основания в условиях, когда грунтовые воды постоянно поднимаются, лучше не выполнять.

Чтобы обеспечить равномерное распределение нагрузки на основание, столбы нужно устанавливать на глубину, которая будет превышать глубину промерзания грунта.

Установка столбов на глубину, превышающую уровень промерзания почвы, обеспечивает прочность конструкции в целом и фундамента в частности. Так как почва на глубине очень плотная, то столбы не будут сдвигаться и изменять структуру при колебаниях температур. Расширение к низу основы позволит сделать фундамент более устойчивым.

Строительство столбчато-ленточного основания

Для выполнения работ по строительству фундамента подобного типа понадобятся следующие материалы и инструментарий:

  •        опора для укладки кирпича, пеноблоков;
  •        если стены не обладают необходимой жесткостью, единый каркас;
  •        гидроизоляция.

Этапы выполнения работ

Такие сложные работы, как сооружение фундамента сооружения, выполняются в несколько этапов.

Первый, наиболее продолжительный и трудоемкий этап, предполагает выполнение работ по бурению скважин, в которые позднее будут установлены несущие опоры. На бурение каждой скважины уходит до нескольких часов, соответственно этот трудоемкий процесс отнимет значительное количество времени.

Бурение скважины

Чтобы ускорить процесс, стоит применять в работе специальный бур ТИСЭ. Использование бура обеспечивает возможность изготавливать скважины, которые книзу расширяются. Такая конструкция скважины придаст дополнительную устойчивость всей конструкции и фундамента.

После того, как скважины с шириной шага от полутора до двух метров подготовлены, необходимо выполнить работы по гидроизоляции фундамента. Для обеспечения надежной гидроизоляции лучше использовать рубероид – материал, который успешно прослужит многие годы. Обрабатываем каждую скважину рубероидом — от самого основания, до верха. После этого в подготовленные скважину засыпаем смесь гравия и песка. Толщина слоя смеси — не менее 20 сантиметров.

Выполняем армирование каждой скважины

Следующий этап проведения работы по строительству столбчато-ленточного фундамента – армирование каждой скважины путем установки четырех подготовленных прутов арматуры. Все прутья арматуры нужно установить вертикально в скважине. Диаметр установленной арматуры может достигать 15 сантиметров.

Следующим этапом выполнения работ является сооружение опалубка для заливки бетонной смеси.

Опалубок для столбчато-ленточного фундамента

В процессе установки опалубка особое внимание нужно уделить подготовке песчаной основы фундамента. Основа из песка обязательно должна пройти гидроизоляцию, которую после окончания работ по сооружению фундамента можно будет удалить, ведь мы строим столбчато-ленточную основу, а значит, наше сооружение будет стоять только на опорах. При изготовлении ростверка используем армированные пруты, при помощи которых мы изготавливали скважины. Но в данном случае прутья мы располагаем горизонтально.

Устанавливаем опалубок

Соединяем все прутья арматуры при помощи специальной проволоки и крючка (их стоит приобрести заранее). Таким образом мы значительно повышаем прочность фундамента.

Завершающий этап изготовления столбчато-ленточного основания — заливка арматуры и опалубка бетоном.

Какие инструменты понадобятся при выполнении работы

Для более эффективного выполнения процесса строительства фундамента нам понадобятся:

  •         уровень и отвес;
  •         бетономешалка и емкости для приготовления раствора;
  •         молоток;
  •         кирки;
  •         ножовка;
  •         нивелир.

Поскольку предстоят работы с арматурой, а также работы по изготовлению опалубка, не лишним будет позаботиться о том, чтобы под рукой всегда была болгарка – инструмент, значительно ускоряющий процесс строительства фундамента.

Кроме профессиональной болгарки, нам понадобится для строительства фундамента здания и сварочный аппарат, при помощи которого мы сможем качественно выполнить все работы по изготовлению армированного каркаса для сооружения фундамента.

Видео — Столбчато-ленточный фундамент своими руками

Различные типы фундаментов, используемых в строительстве | Атул Джайсвал | Советы и рекомендации по строительству

Существует три типа фундамента, которые используются в строительстве:-

i) Мелкий фундамент

ii) Глубокий фундамент

iii) Специальные типы фундамента

Мелкозаглубленный фундамент – это тип фундамента, который переносит строительные массы в землю близко к поверхности; а не в подповерхностный слой или на разные глубины, как в глубоком фундаменте.
Мелкозаглубленный фундамент удобен для фундаментов, глубина которых равна или меньше ширины фундамента. Применяется, если несущая способность грунта высока на небольшой глубине. Для сжимаемых грунтов это помогает уменьшить осадку.

Различные виды мелководного фонда:

I) Изолированные ноги

II) Комбинированные подборные

III) Полоса

III) Ремень, основание

IV) Ремень, основание

V) Mat или Raft

V) CAR или RATP CONDUCTION

Фундаменты чаще всего используются для железобетонных колонн из-за их простоты и экономичности.Изолированный фундамент используется для поддержки одной колонны. Изолированные фундаменты — это независимые фундаменты, предусмотренные для каждой колонны.

Этот тип фундамента используется, когда:

i) Колонны не расположены близко друг к другу. ii) массы на опорах меньше.

iii) Безопасная несущая способность грунта обычно высокая.

Фундамент комбинированный:

Фундамент комбинированный изготавливается для двух или более колонн после того, как они находятся рядом друг с другом, а их фундаменты перекрываются. изолированные опоры.

Комбинированные фундаменты предусмотрены только там, где несущая способность грунта низкая, когда 2 колонны расположены достаточно близко друг к другу, вызывая перекрытие соседних изолированных фундаментов.

Ленточный фундамент:

Ленточный фундамент представляет собой непрерывную полосу бетона, которая служит для распределения нагрузки несущей стены по области грунта.

Ленточные фундаменты предназначены для ряда колонн, которые расположены близко друг к другу, так что их широкие фундаменты перекрывают друг друга или почти касаются друг друга.В таких случаях очень экономично предусмотреть ленточный фундамент, чем предусмотреть несколько широких фундаментов в одной линии. Ленточный фундамент еще называют сплошным.

Фундамент ленточный:

Разновидность комбинированного фундамента, состоящего из 2-х и более фундаментов колонн, соединенных бетонной балкой. Такой пучок называется ленточнопильным. Он используется для облегчения распределения нагрузки сильно или эксцентрично нагруженных фундаментов колонн на соседние фундаменты.
Ленточный фундамент обычно используется в сочетании с колоннами, расположенными на территории здания или на линии участка.Поскольку колонны нагружены на фундаменты колонн, однако в условиях, когда колонны расположены непосредственно рядом с границей участка, основания колонн также могут быть смещены, чтобы они не нарушали соседний участок. Это приводит к эксцентрической нагрузке на часть опоры, заставляя ее наклоняться в одну сторону. Ременная балка ограничивает тенденцию фундамента к опрокидыванию, соединяя его с близкими фундаментами.

Фундамент из матов или плотов:

Фундамент из матов — это тип фундамента, который распределяется по всему пространству здания для поддержки значительных структурных масс из колонн и стен.

Матовый фундамент используется для фундаментов колонн и стен везде, где масса конструкции на колоннах и стенах очень высока. Этот тип фундамента используется для предотвращения дифференциальной осадки отдельных фундаментов, поэтому он спроектирован как один мат (или комбинированный фундамент) всех несущих компонентов конструкции.

Этот тип фундамента подходит для экспансивных грунтов, несущая способность которых меньше для пригодности широких фундаментов и фундаментов стен.Этот вид фундамента обычно экономичен, когда половина пространства конструкции покрыта отдельными фундаментами и предусмотрены настенные фундаменты.
Эти фундаменты нельзя использовать там, где уровень грунтовых вод выше несущей поверхности почвы. Использование тонального крема в таких условиях может привести к размыванию и физическим изменениям.

Это типы фундаментов, которые переносят строительные массы в землю дальше от поверхности, чем мелкозаглубленный фундамент, в подземный слой или на различные глубины.

Некоторыми из распространенных причин являются очень большие нагрузки на конструкцию, плохая почва на небольшой глубине или ограничения участка (например, границы участка).

Глубокий фундамент требуется там, где неглубокий фундамент не может поддерживать конструкцию. Глубокие фундаменты используются для передачи масс на более прочную почву или скалу на большей глубине. Когда фундамент достигает глубины менее 6 метров, он называется полуглубоким.

Различные типы глубокого фундамента:

i) Свайный фундамент

ii) Фундамент для столбов

iii) Фундамент из каменных блоков или колодца

Свайный фундамент:

структура к жесткому скальному слою много глубоко ниже уровня земли.

Свайный фундамент необходим для передачи значительных нагрузок конструкции через колонны на слои твердого грунта значительно ниже уровня земли и там, где не могут быть использованы мелкозаглубленные фундаменты, такие как фундаменты на фундаментах и ​​матах. Эти типы фундамента дополнительно используются для предотвращения подъема конструкции в результате боковых масс, таких как силы землетрясения и ветра.

Свайные фундаменты обычно используются для грунтов, где почвенные условия, близкие к поверхности земли, не подходят для значительных масс.Глубина пластов твердых пород также может составлять от 5 до 50 м (от 15 до 150 футов) от поверхности земли.

Свайный фундамент сопротивляется массам конструкции за счет поверхностного трения и торцевой опоры. Использование свайных фундаментов дополнительно предотвращает неравномерную осадку фундаментов.

Фундамент для пирса:

Фундамент для пирса состоит из цилиндрической колонны большого диаметра для поддержки и передачи больших наложенных друг на друга масс на твердые слои ниже. Различие между свайным и столбчатым фундаментом заключается в методологии строительства.Хотя свайные фундаменты передают нагрузку через трение и/или подшипник, столбовые фундаменты передают нагрузку только через подшипник. Как правило, столбчатый фундамент имеет меньшую глубину, чем свайный. Фундамент пирса наиболее популярен в местах, где самые высокие слои состоят из гнилой породы, перекрывающей слой прочной породы. В таких условиях становится трудно забивать несущие сваи сквозь гнилую породу. в случае плотных глин, оказывающих значительное сопротивление забивке несущей сваи, легко сооружается столбчатый фундамент.

При наличии приличного несущего слоя на глубине до пяти метров ниже уровня земли выкапываются кирпичные, каменные или бетонные опоры фундамента. Размеры и расстояние между опорами зависят от глубины твердого слоя, характера вышележащего грунта и наложенных масс.

Кассионы или фундаменты для колодцев:

Фундаменты для колодцев — это типы фундаментов, которые обычно устанавливаются ниже уровня воды для мостов. Кассионы или колодцы используются для фундаментов мостов и различных сооружений с очень давних времен.

Кассион означает коробчатое сооружение сферической или прямоугольной формы, утопленное от поверхности земли или воды на определенную глубину.

Это типы фундаментов, которые используются для специальных целей.

Различные типы специального фундамента:

i) Фундамент станка

Фундамент станка:

Фундамент станка – это особый тип фундамента, необходимый для машин, станков и важного оборудования, которые имеют широкий выбор скоростей, масс и рабочих режимов. условия.Эти фундаменты спроектированы с учетом ударов и вибраций, возникающих при работе машин.

Разница между ленточным и ленточным фундаментом

Разница между ленточным и ленточным фундаментом:

В этой статье мы обсудим разницу между ленточным и ленточным фундаментом.

Ленточный фундамент — это элемент мелкозаглубленного фундамента, который распределяет вес несущей стены по площади грунта.Его также называют стеновым основанием.

Ленточный фундамент обычно используется в качестве фундамента несущих стен, где грунт имеет хорошую несущую способность. Фундамент обычно в два раза шире несущей стены, иногда даже шире. Ширина, как и тип армирования, зависят от несущей способности грунта основания.

Простота конструкции, возможность возведения фундамента без дорогостоящего инструмента, а также его длительная эксплуатация.

Сравнительно невысокая долговечность, высокая стоимость на завершающих этапах строительства (необходимо выполнение дополнительных ручных работ, таких как засыпка грунта между полосами и его выравнивание, устройство пола и т. д.), невозможность монолитной привязки пола к цокольному этажу.

Ленточное основание необходимо, когда определенное основание колонны должно быть ограничено по ширине из-за неизбежных помех или граничных ограничений. Это тип комбинированного фундамента, также известный как консольный фундамент.

В таком фундаменте наружная и внутренняя колонна соединены ленточной балкой, не передающей нагрузки на грунт. Отдельные площади оснований колонн расположены таким образом, что центр тяжести комбинированных нагрузок двух колонн проходит через центр тяжести двух площадей оснований. Как только этот критерий будет достигнут, распределение давления под каждым отдельным основанием будет равномерным.

Присоединяйтесь к каналу Telegram – Civil Engineering Daily

Читайте также —

Типы фундаментов, используемых в строительстве

Что такое комбинированный фундамент?

Конструкция изолированного фундамента колонны

Как рассчитать грузоподъемность плиты

Что такое сплошной фундамент? — Простое руководство [Гражданские планеты]

Существуют различные типы фундаментов, используемых для строительства сооружений в зависимости от несущей способности грунта, типа здания и других параметров.

Мы рассмотрели широкие типы фундаментов, такие как мелкозаглубленные и глубокие фундаменты. Одним из них является неразрезной фундамент .

Определение

Неразрезной фундамент представляет собой мелкозаглубленный фундамент, поддерживающий более двух колонн. Непрерывный фундамент используется там, где грунт имеет хорошую несущую способность, чтобы выдерживать нагрузку на конструкцию.

Нагрузка на колонну будет передаваться непосредственно на фундамент или на продольную балку, которая проходит по плите фундамента.

Другое название этого фундамента — ленточный фундамент или настенный фундамент. Ширина ленточного фундамента в три раза больше ширины стены.

  • Простой фундамент
  • Ступенчатый фундамент

Простой фундамент, используемый для небольших конструкций, чтобы завершить работу с меньшими затратами. Методология и работоспособность простой основы просты. Использование стальной арматуры также ограничено, и мы можем контролировать потери.

Ступенчатый фундамент также используется для небольших конструкций, где грунт имеет неровную поверхность.

Более двух бетонных ступенек было установлено на фундаменте на определенных уровнях смещения, как показано на рисунке ниже.

Разница между комбинированным и сплошным фундаментом
Непрерывный фундамент Комбинированный фундамент
Конструкция этого фундамента предназначена для соединения всей колонны для распределения нагрузки. Более одной колонны размещается на расстоянии менее 2 м; затем он был спроектирован как комбинированный фундамент.
Столбцы не будут разделять возникновение нагрузки. Столбцы делят возникновение нагрузки.
Фундамент прямоугольной формы. Размер фундамента прямоугольной или трапециевидной формы.

Приятного обучения 🙂

Разница между ленточным и ленточным фундаментом

Введение

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.В очень широком смысле фундаменты можно разделить на неглубокие и глубокие.

Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.

Ленточный фундамент Ленточный фундамент (или ленточный фундамент) — это тип фундамента мелкого заложения, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонны, построенные по центру над ними.

Ленточные фундаменты могут использоваться для большинства грунтов, но наиболее подходят для грунтов с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих жилых домах с низкой и средней высотой, где можно использовать массивные бетонные ленточные фундаменты. В других ситуациях может потребоваться железобетон.

Преимущества и недостатки ленточных фундаментов

Простота конструкции, возможность возведения фундамента без дорогостоящего инструмента, а также его длительная эксплуатация.Сравнительно низкая долговечность, высокая стоимость на завершающих этапах строительства (необходимо выполнение дополнительных ручных работ, таких как засыпка грунта между полосами и его выравнивание, устройство пола и т.д.), невозможность монолитной привязки пола к цокольному этажу.

Ленточный фундамент

Ленточный фундамент — это элемент фундамента здания. Это тип комбинированного фундамента , состоящий из двух или более фундаментов-колонн, соединенных бетонной балкой.Балка такого типа называется ленточной балкой .

Используется для распределения веса сильно или эксцентрично нагруженных фундаментов колонн на соседние фундаменты.   Ленточный фундамент часто используется в сочетании с колоннами, расположенными вдоль границы участка или участка здания. Как правило, колонны располагаются по центру оснований колонн, но в условиях, когда колонны расположены непосредственно рядом с линией участка,

основания колонн могут быть смещены, чтобы они не нарушали соседний участок.Это приводит к эксцентрической нагрузке на часть опоры, вызывая ее наклон в одну сторону. Ременная балка сдерживает тенденцию опоры к опрокидыванию, соединяя ее с соседними опорами.

Проектирование фундаментов зданий

Проектирование фундаментов зданий





Проектирование фундаментов зданий

Основной целью устройства фундамента здания или другого сооружения является безопасный перенос его нагрузки на недра. Постоянная нагрузка кровли, пола и несущих стен, а также приложенная нагрузка, действующая на эти элементы, передается сначала на фундаменты, а затем на грунтовые слои, поддерживающие здание. Чтобы обеспечить устойчивость и безопасность конструкции, безопасная несущая способность грунта должна быть больше, чем напряжение в грунте из-за строительной нагрузки.
Для жилых, промышленных и коммерческих зданий используются несколько типов фундаментов, выбор конкретного типа зависит от таких факторов, как:

  • Форма строительной конструкции
  • Строительная нагрузка
  • Тип недр
  • Близость существующих структур, если таковые имеются.
  • Эконом

Наиболее распространенными типами фундаментов для жилых и малых коммерческих зданий являются соответственно ленточный и башенный фундаменты. В этом разделе будет обсуждаться конструкция этих двух фундаментов.
На рис. 4-1 показан узкий ленточный фундамент, представляющий собой длинную полосу бетона, поддерживающую стены малоэтажного жилого дома. Его также можно использовать для других зданий, если факторы благоприятствуют такому выбору. От стены нагрузка распространяется на фундамент под углом 45º, как показано на Рисунке App7.1а. Плоскости, по которым распределяется нагрузка, называются плоскостями сдвига. Фундамент следует проектировать таким образом, чтобы плоскости сдвига проходили через нижние углы полосы. Если расчетная ширина фундамента слишком велика, как в случае более слабых грунтов, обычная бетонная полоса может прогнуться и треснуть, как показано на Рисунке App7.1b. Бетон можно сделать прочнее на растяжение, предусмотрев стальную арматуру в зоне растяжения.

Согласно СНиП проект ленточного фундамента должен удовлетворять следующим условиям*:
i) Проекции бетонной полосы с обеих сторон стены должны быть одинаковыми.
ii) Толщина бетонной полосы должна быть либо равна выступу (D = P), либо 150 мм, в зависимости от того, что больше. Это означает, что минимальная толщина ленточного фундамента составляет 150 мм.
Пример 1:
Проект ленточного фундамента под жилое здание удовлетворять следующим условиям:
i) Стены полые, толщиной 275 мм.
ii) Нагрузка на здание, включая постоянную нагрузку на фундамент, составляет 40 кН/м.
iii) Безопасная несущая способность основания составляет 80 кН/м2
Решение:
Поскольку стены и фундамент очень длинные, расчеты основаны на 1 м длины стены/фундамента.Площадь фундамента можно определить по формуле:
Площадь фундамента здания =
= = 0,5 м2
Площадь ленточного фундамента = Ширина × 1 м длина = 0,5 м2
Следовательно, ширина фундамента = 0,5 м2
Это минимальное требование.
Обычной практикой является обеспечение фундамента шириной 600 мм. Каждая проекция будет:
(600 – 275) ÷ 2 = 162,5 мм
Плоскости сдвига проведены под углом 45º к точкам c и d, как показано на рисунке App7.2, и вертикальные линии, проведенные из точек а и б. Эти линии пересекаются в точках e и f, которые соединяются для завершения конструкции фундамента.
Толщина бетонной полосы в этом случае составляет 162,5 мм и может быть увеличена до 170 мм.
Подложка фундамента
Блок-фундамент, также известный как изолированный фундамент, используется для колонн малоэтажных и среднеэтажных каркасных зданий. Для легких конструкций может использоваться обычный или железобетон, но для более тяжелых конструкций используется железобетон.

Неармированные прокладки разработаны с учетом того, что в бетоне не возникает напряжения. Толщина определяется, как указано в проекте ленточного фундамента. Номинальное армирование по-прежнему требуется для контроля термического растрескивания бетона.
Пример 2:
Рассчитать блочный фундамент для колонны 300×300 мм, несущей нагрузку 500 кН. Безопасная несущая способность основания составляет 200 кН/м2.
Решение:
Площадь кустового фундамента =
=  = 2. 5 м2
Квадратная площадка обычно предусмотрена для квадратной колонки.
Сторона квадратной площадки =  = 1,6 м или 1600 мм
Толщину подкладки можно определить, начертив плоскости сдвига под углом 45º, как показано на рисунке Приложение 7.3. Для того чтобы плоскости сдвига проходили через нижние углы накладки, толщина D должна быть равна выступу P.
Вылет Р = (1600 – 300) ÷ 2 = 650 мм.
Толщина кустового фундамента, D = P = 650 мм.





*Выдержка воспроизведена из Строительных норм и правил (2000 г.), Утвержденный документ А – Структура Департамента по делам общин и местного самоуправления в соответствии с лицензией открытого правительства v 1.0. Веб-сайт: www.nationalarchives.gov.uk

.



Источник: http://www.wiley.com/legacy/wileychi/virdi/supp/others/design_of_building_foundations.doc

Веб-сайт для посещения: http://www.wiley.com/

Автор текста: указан в исходном документе вышеуказанного текста

Если вы являетесь автором приведенного выше текста и не согласны делиться своими знаниями для обучения, исследований, стипендий (для добросовестного использования, как указано в законе об авторских правах США), отправьте нам электронное письмо, и мы удалим ваши текст быстро. Добросовестное использование — это ограничение и исключение исключительного права, предоставленного авторским правом автору творческого произведения. В законе США об авторском праве добросовестное использование — это доктрина, которая разрешает ограниченное использование материалов, защищенных авторским правом, без получения разрешения от правообладателей. Примеры добросовестного использования включают комментарии, поисковые системы, критику, новостные репортажи, исследования, обучение, библиотечное архивирование и стипендию. Он предусматривает законное нелицензионное цитирование или включение материалов, защищенных авторским правом, в работу другого автора в соответствии с четырехфакторным тестом баланса.(источник: http://en.wikipedia.org/wiki/Fair_use)

Информация о медицине и здоровье, содержащаяся на сайте, имеет общий характер и цель, которая является чисто информативной и по этой причине ни в коем случае не может заменить совет врача или квалифицированного юридического лица в профессии.



Проектирование фундаментов зданий



Тексты являются собственностью их соответствующих авторов, и мы благодарим их за предоставленную нам возможность бесплатно делиться со студентами, преподавателями и пользователями Интернета. Их тексты будут использоваться только в иллюстративных образовательных и научных целях.

Вся информация на нашем сайте предназначена для некоммерческих образовательных целей



Проектирование фундаментов зданий



Неразрезной фундамент | Типы фундаментов



В этой статье мы обсудим неразрезной фундамент и его виды. 1. ВведениеОн также известен как ленточный фундамент.

Обычно используются там, где грунт имеет низкую несущую способность.

Нагрузка, возникающая в колонне, будет передаваться на фундамент или продольную балку, расположенную над плитой фундамента .

Форма фундамента прямоугольная.

Обычно используется, если столбцы в строках расположены ближе.





  2. Типы непрерывного фундамента



а.Простой фундамент

Это простая форма фундамента, которая используется для небольших построек. Использование армирования и потери находятся в контролируемой форме.



  б. Ступенчатый фундамент

Фундамент с заданной шириной и рядом ступеней, где грунт имеет неровную поверхность. Более 2-х бетонных ступеней размещаются над фундаментом на определенном уровне смещения.

В основном используется в местах, где определенный уровень склона проходит вдоль или поперек или на обоих участках застройки.

Цель этого фундамента — избавиться от вектора горизонтальной силы, которая может вызвать скольжение.





I. Несущая способность грунта низкая.

II. Колонны расположены близко друг к другу, поэтому их отдельные основания будут перекрывать друг друга.



  4. Преимущества Неразрезной фундамент

a. Обеспечивает стабильное основание.

б. Равномерно выдерживает вес стен фундамента.

в. Устанавливается под краями или по периметру здания.

д. Состоят из армированного сталью бетона для поддержки конструкции.

эл. Якоря зданий.



  5. Недостатки ленточного/непрерывного фундамента

a. Не подходит для горизонтально неустойчивых оснований.

б. Требуется гидроизоляция.

в. Нужен большой объем земляных работ.







Инженер-строитель и генеральный директор Naba Buddha Group

КАКОВЫ РАЗЛИЧНЫЕ ТИПЫ ФУНДАМЕНТОВ?

Фундаменты могут быть следующих типов.

  1. Распространенный или изолированный или блочный фундамент
  2. Ленточное основание
  3. Комбинированный фундамент
  4. Ленточный или сплошной фундамент
  5. Мат или плотная основа

Что такое фундаментный фундамент, изолированный или блочный фундамент?

Плита круглой, квадратной или прямоугольной формы одинаковой толщины. Иногда его делают ступенчатым, чтобы распределить нагрузку по большей площади. Когда фундамент предусмотрен для поддержки отдельной колонны, он называется «изолированным фундаментом».

Изолированный фундамент

Что такое ленточный фундамент?

Состоит из двух изолированных оснований, соединенных структурным хомутом или рычагом, как показано на рисунке ниже. Ремешок соединяет опоры таким образом, что они ведут себя как одно целое. Ремешок просто действует как соединительная балка. Ленточный фундамент более экономичен, чем комбинированный, когда допустимое давление грунта относительно велико, а расстояние между колоннами большое.

Ленточный фундамент

Что такое комбинированный фундамент?

Поддерживает два столбца, как показано на рисунке ниже.Он используется, когда две колонны расположены так близко друг к другу, что их отдельные опоры перекрываются. Комбинированный фундамент также предоставляется, когда граница участка настолько близка к одной колонне, что распорный фундамент будет подвергаться эксцентричной нагрузке, если он будет находиться полностью в пределах границы участка. В сочетании с внутренней колонной нагрузка распределяется равномерно. Фундамент комбайна может быть прямоугольным или трапециевидным в плане. Трапециевидный фундамент предусмотрен, когда нагрузка на одну из колонн больше, чем на другую колонну.

Комбинированный фундамент

Что такое ленточный или сплошной фундамент?

Ленточный фундамент — это еще один тип раскладного фундамента, предназначенный для несущей стены. Ленточный фундамент также может быть предусмотрен для ряда колонн, которые расположены так близко друг к другу, что их широкие фундаменты перекрывают друг друга или почти касаются друг друга. В таких случаях более экономично предусмотреть ленточный фундамент, чем предусмотреть несколько фундаментов на одной линии. Ленточный фундамент также известен как сплошной фундамент.

Сплошной фундамент

Что такое мат или плотный фундамент?

Это большая плита, поддерживающая ряд колонн и стен под всей конструкцией или большой частью конструкции.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
