Свайно-ленточный фундамент своими руками

Особой разновидностью фундамента является свайно-ленточное основание. Его ленточная часть отвечает за передачу и равномерное распределение нагрузки от строения на сваи. Говоря по-другому, это – усовершенствованное ленточное основание, конструктивно дополненное железобетонными сваями.

• Ленточный фундамент на сваях – преимущества и недостатки
• Преимущества
• Недостатки
• Разновидности конструкций свайно-ленточного фундамента
• org/ListItem»> Технология обустройства своими руками
• Видео обзор

Данный вид основания практически незаменим для возведения строений на территориях, имеющих сложный рельеф, уклоны, а также неустойчивые, слабые грунты, насыщенные влагой. Например, на торфяных почвах либо на болотистой местности.

Преимущества

Плюсы этого основания:

1. Возможность его обустройства на участках со слабым, нестойким грунтом, сложным ландшафтом и значительным уклоном.
2. Этот тип фундамента требует относительно небольшого количества необходимых стройматериалов.
3. Материалы, необходимые для его возведения, имеют, как правило, невысокую стоимость.
4. При обустройстве этого фундамента возможно использование бетонной смеси, приготовленной самостоятельно прямо на площадке строительства.

Недостатки

Имеет такая лента на сваях и недостатки:

1. Обязателен предварительный сложнейший расчет фундамента, который необходимо доверять только высококлассному профессионалу. Ведь ошибка в расчете обойдется довольно дорого: строение может запросто треснуть. Поэтому необходимой составляющей успеха будет проведение скрупулезных разведывательно-изыскательских работ опытными специалистами.
2. Это основание нельзя использовать для строений, имеющих большой суммарный вес и тяжелые стены.
3. Технология его обустройства не позволяет сделать ни подвал, ни цокольный этаж.

Разновидности конструкций свайно-ленточного фундамента

Такая подошва может выполняться в двух вариантах: лента на буронабивных и на винтовых сваях. Винтовая свая – это, по сути, гигантский шуруп, ввинчивающийся в грунт, выполненный в виде металлической трубы, имеющей лопасти винтовой резьбы. За счет этой резьбы происходит увеличение опорной площади и жесткости крепления в грунте. Вкручивается в землю такая свая вручную или при помощи специальной техники. Перед монтажом сваи нужно тщательно прокрасить для продления срока их службы.

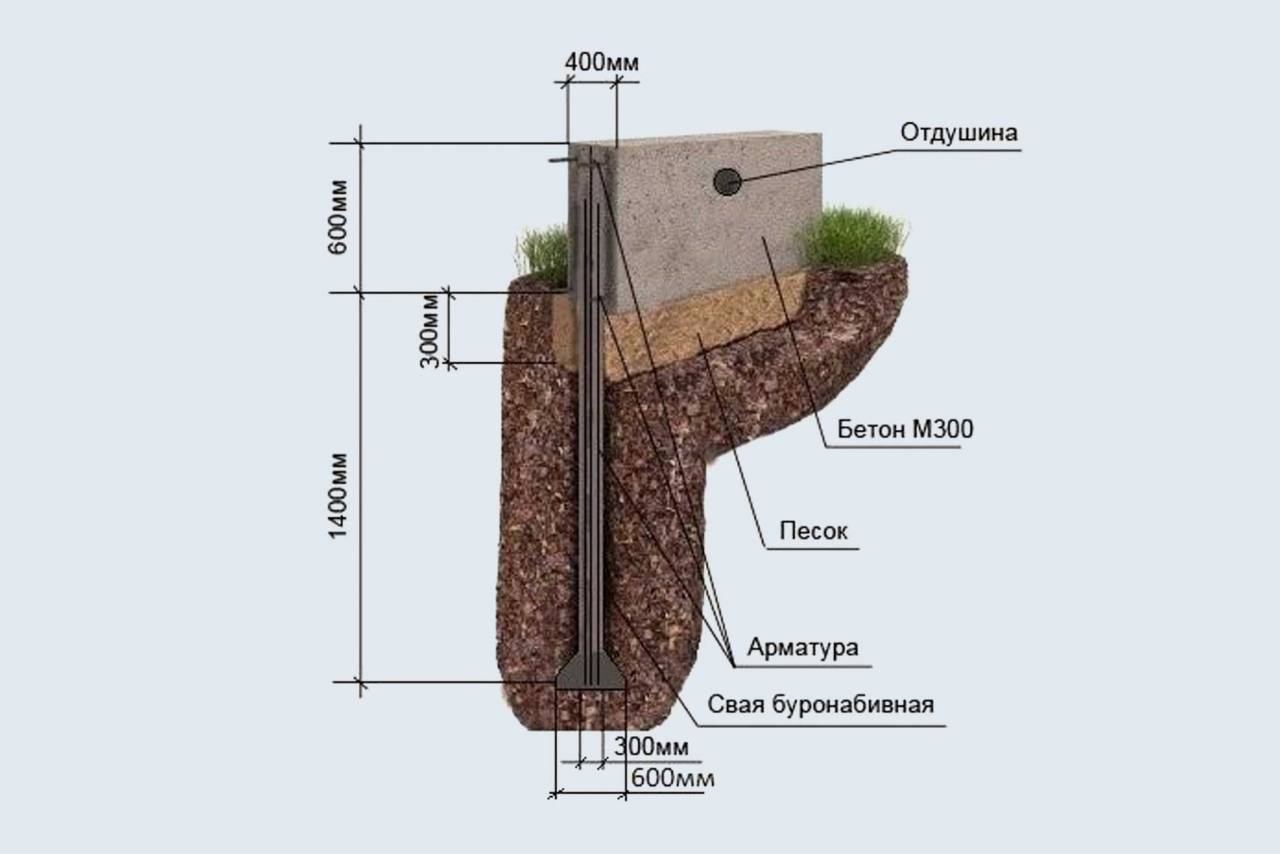

Обустройство ленточной подошвы с буронабивными сваями требует наличия пробуренных скважин. При твердом, не осыпающемся грунте, бетонный раствор заливают прямо в скважину. А при пробуренной скважине в сыпучей почве или в грунте с повышенной влажностью, требуется произвести ее обсадку. Для этого берется труба (картонная, стальная или асбестоцементная), которая, также, сыграет роль гидроизоляции. Эту трубу вставляют в скважину и заливают бетоном. Данный вид основания более всего приемлем для самостоятельного строительства (см. Буронабивные сваи своими руками).

Свайно-ленточное основание может быть как мелкозаглубленным, так и вовсе незаглубленным. Первый вариант применяется для строений из древесины, имеющих 2 и более этажей в случае непучинистого грунта на участке. А второй – подходит для строительства бани либо ограждения участка. При пучинистых грунтах ленточный фундамент выполняется над грунтом, выше нулевой отметки, в виде свайного основания с монолитным ростверком, который, объединяя сваи, равномерно распределяет общую нагрузку на них и на грунт.

Технология обустройства своими руками

Закладывая свайно-ленточный фундамент своими руками, проще всего будет применять круглые сваи, так как строительный бур может выполнять только круглые скважины.

Для выполнения скважин под опоры с прямоугольным сечением необходимо будет привлечение спецтехники, а это означает повышение цены строительства.

• Вначале производится разметка основания, соответствующая предварительно выполненному расчету фундамента.
• Затем роются траншеи глубиной 40 см. Ширину траншеи определяют, исходя из расчетных значений площади подошвы ленты.
• Следующим этапом бурят скважины по углам и по периметру ленты. Расстояние между сваями делают с шагом 2 метра. Глубина скважин должна превышать расчетную глубину промерзания грунта, зафиксированную в данной местности, на 50-60 см. Этого должно хватить для обустройства на дне скважины песчаной подушки, толщиной 30 см, с заполнением оставшегося места железобетоном. Диаметром скважин будет одна треть ширины ленточного основания.
• После подготовки отверстий для свай приступают к выполнению гидроизоляции, для чего лист рубероида скручивается в трубку и заталкивается в каждую скважину.
• Затем дно ленточного основания засыпают песком, толщина слоя которого – 30 см, и возводят опалубку. Ее следует хорошенько закрепить, чтобы заливаемая впоследствии бетонная смесь ее не выдавила.
• Армирование фундамента является важным этапом технологии его обустройства. Причем требуется армировать не только ленту основания, но и выполнить армирующий пояс для каждой сваи. Для этого используют стальные прутья диаметра 12 мм. Чтобы создать единую конструкцию армированных свай и ленты, их перевязывают особой проволокой, предназначенной для связки арматуры или же – сваривают.
• Тщательно выполнив все предыдущие этапы, приступают к заключительным работам по заливке фундамента. Вначале заливаются все скважины под сваи. Каждые 20 см слой бетонного раствора трамбуется, а также тщательно уплотняется для того, чтобы снизить риск возникновения пустот в бетонном массиве. Таким образом, бетонным раствором заполняется опалубка на всю свою высоту. Заливка свай и заливка самой ленты должны выполняться так, чтобы между этими двумя процедурами был минимальный временной интервал.
• Спустя три дня, опалубка аккуратно снимается, а фундамент гидроизолируется листами рубероида. После этого остается лишь подождать, когда бетон окончательно застынет.

Видео обзор

Смотрите профессиональный обзор технологии строительных работ на видео:

Свайно-ленточный фундамент своими руками, как видим, выполнить не так уж и трудно, но все работы необходимо производить тщательно, не делая ошибок, которые впоследствии могут привести к значительным убыткам.

Читайте также:

• Ленточный мелкозаглубленный фундамент своими руками
• Буронабивной фундамент с ростверком
• Фундамент на винтовых сваях: Отзывы

Ленточный фундамент на буронабивных сваях с ростверком для дома

Фундамент на буронабивных сваях отличается простой конструкцией и надежностью. Не удивительно, что именно этот вариант был и остается одним из наиболее популярных разновидностей свайных фундаментов. Величина залегания зависит от климатической зоны и грунта, так что буронабивной тип подложки идеально подойдет для строительства в любом регионе.

Особенности и область применения

Этот тип фундамента принято считать комбинированным: его первую часть составляют опорные элементы, по которым прокладывается ростверк, равномерно распределяющий нагрузку. Такая конструкция особенно ценится за отличные несущие качества, применяется в строительстве как небольших, так и крупных объектов, идеально сочетаясь с любыми строительными материалам.

• в условиях городского строительства, где невозможно использовать другие типы свай;
• на слабых грунтах и плавунах;
• при возведении домов на крутом рельефном участке;
• при строительстве тяжелых промышленных сооружений;
• при необходимости сэкономить средства.

В итоге получается прочная и долговечная конструкция, способная эксплуатироваться на протяжении десятилетий.

Типовые разновидности буронабивного фундамента

В современном строительстве используются три основные схемы монтажа свайных конструкций:

• Ленточно-свайная. Применяется для строительства зданий из тяжелого кирпича и бетона, в том числе для многоэтажной застройки.
• Фундамент с монолитным ростверком. Чаще всего используется именно в домашнем строительстве для возведения каркасных, бревенчатых и брусовых домов, а также садовых построек, гаражей и беседок.
• Плитно-свайный вариант. Подходит для самых сложных и топких грунтов.

При этом в основе всех этих схем находится именно буронабивной фундамент со сваями (или их обрубками). Такие конструкции позволяют поднять пол над почвой и при этом сохранить жесткость цокольного пояса. Именно поэтому их используют не только на сложной земле, но также на сухих грунтах, где требуется дополнительная защита от сырости. Особенно это актуально для зданий из бруса или оцилиндрованного бревна.

Преимущества и недостатки

У такого основания есть несколько важных плюсов:

• Универсальность. Он идеально подходит практически для любых разновидностей грунта (за исключением твердых каменистых почв).
• Экономичность. Это бюджетный вариант, который допускает строительство даже на обломках свай. Такое странное решение, тем не менее, действительно имеет место, и, более того, активно используется в частном строительстве.
• Скорость установки. Фундамент этого типа не требует длительной подготовки и может быть полностью готов в течение 1–2 недель.
• Возможность работать в любое время года. Использование спецтехники позволяет установить сваи даже в промерзшей земле.

Минусы у этой конструкции тоже есть:

• Низкая теплоизоляция пола. Так как внизу он не закрыт, возможно появление сквозняков в доме. Избежать этой проблемы поможет установка теплых полов или использование отдельной теплоизоляционной мембраны.
• Отсутствие подвала и цокольного этажа.

Правильный расчет буронабивного фундамента

Еще при проектировании будущего строительства необходимо особое внимание уделить подложке, особенно если планируется устанавливаться буронабивной фундамент со сваями. Именно столбы должны быть выставлены так, чтобы принимать на себя максимальную нагрузку от несущих стен и углов дома. При этом между сваями должен быть строго регламентированный зазор: не более трех свайных диаметров. В противном случае конструкция окажется мене надежной, чем от нее ожидается. Чтобы вычислить необходимое количество элементов, нужно знать два важных показателя: массу объекта и несущие возможности свай. Разумеется, многое зависит от используемого материала строительства, а также от общих габаритов строения. Дополнительно необходимо знать несущую способность опорных конструкций. Для того чтобы фундамент получился максимально прочным и долговечным, лучше обратиться за помощью опытных специалистов, которые рассчитают все необходимые показатели с учетом особенностей проекта.

Где устанавливать сваи

Перед установкой фундамента на несущих опорах с ростверком, необходимо провести точное геологическое исследование участка. Конечно, можно заказать профессиональную геологоразведку, но такая услуга стоит очень дорого. А вот определить тип почвы можно самостоятельно: просто вырыть шурф на месте будущего строительства. Почвенный состав можно определить даже на глаз: количество камней или глины, влажность, наличие песка. После того как проведена разведка, можно составлять проект, в котором будут учитываться эти геологические данные. Узнать состав почвы необходимо для того, чтобы правильно подобрать тип гидроизоляционного слоя, а также глубину вкручивания винтовых свай. Если приступить к работе, не имея таких данных, можно столкнуться с малоприятными последствиями, когда конструкция начнет плавать на пучинистых почвах и регулярно подвергаться деформации из-за болотистой земли или слишком сильного уклона.

Секреты строительства дома на буронабивных сваях

Фундамент, поднятый над землей, больше всего подходит для легких построек из дерева или газобетона. Впрочем, даже более массивные строения также могут быть возведены на основе буронабивной ленточной конструкции. Дело в том, что такие сваи обладают огромным запасом прочности, в чем превосходят даже винтовые опоры. Единственный их недостаток заключается именно в материале: на поверхности бетона могут быть микроскопические трещины, из-за которых он начинает быстрее разрушаться. Нивелировать этот недостаток поможет специальная штукатурка, а также утеплитель и гидроизоляция. Другой вариант — использование асбестоцементных труб в качестве опалубки. Такой столбчатый буронабивной фундамент помогает установить строение даже на сложном рельефе местности, включая песчаные почвы или участки с большим количеством подземных ручьев. А сделать полноценную связку между цоколем и опорами помогает ростверк, усиленный стальной арматурой.

Как строить дом с буронабивным фундаментом

Главное преимущество строительства заключается в том, что возводить такую основу можно в любое время года. Для начала понадобиться создать точный план участка и дома с шириной будущих стен. Если конструкция получится достаточно легкой, можно использовать мелкозаглубленный фундамент: он прекрасно справится с нагрузкой. А вот при наличии сложных почв и запланированном строительстве массивных конституций необходимо обратиться к более серьезным решениям. После разметки участка можно будет переходить к непосредственному бурению скважин (выполняется при помощи ручного бура или специализированной техники) на определенную глубину. Диаметр должен быть больше размера будущих свай минимум на 10 см, ведь понадобится устроить опалубку. После ее установки необходимо проложить конструкции из арматуры, которые предотвратят риск растрескивания сваи от высокой нагрузки или перепадов температуры. На подушку из песка и щебня заливается бетон.

Строительство с Wood House

Мы предлагаем готовые проекты возведения загородных домов. В каталоге компании вы найдете уже готовые варианты, на базе которых мы можем разработать уникальный дизайн-проект. Наши специалисты предлагают индивидуальную работу со строительством частных домов в любом районе Москвы и области. Мы знаем, как работать с самыми сложными почвами, и создадим прочный буронабивной фундамент, выдерживающий самые серьезные нагрузки. Есть вопросы о сотрудничестве с Wood House? Позвоните нам по указанному номеру телефона или воспользуйтесь формой обратной связи. Узнать все цены проектов вы можете в соответствующих разделах сайта, а рассчитать индивидуальную стоимость уникального строительства можно при помощи удобного калькулятора. 

Неглубокие фундаменты против глубоких фундаментов

Каждому зданию нужен фундамент, но знаете ли вы, что не у каждого типа здания есть одинаковый тип фундамента?

Существует две отдельные категории фундаментов: мелкозаглубленные и глубокие. Неглубокие фундаменты обычно находятся менее чем на 6 футов ниже первого уровня здания, в то время как глубокие фундаменты могут простираться до 300 футов ниже поверхности.

Продолжайте читать, чтобы узнать больше об этих двух категориях.

Типы мелкозаглубленных фундаментов

Неглубокие фундаменты, также известные как фундаменты, обычно используются для небольших жилых проектов или деревянных конструкций, когда грунт у поверхности имеет достаточную несущую способность для здания. Это различные типы мелкозаглубленных фундаментов:

• Насыпные фундаменты: Накладные фундаменты являются наиболее распространенными типами фундаментов. Они используются под отдельными колоннами, каждая со своей опорой. Они могут быть квадратной или прямоугольной формы, в зависимости от типа колонны, которую они поддерживают. Размер фундамента рассчитывается исходя из нагрузки на колонну и несущей способности грунта. Более слабая почва часто нуждается в более широкой подушке для поддержки колонны выше.
• Комбинированные фундаменты: Комбинированные фундаменты поддерживают две или более соседних колонн в ситуациях, когда в противном случае отдельные блочные фундаменты перекрывают друг друга. Эти фундаменты имеют прямоугольную форму и необходимы только тогда, когда точки нагрузки расположены близко друг к другу.
• Ленточные фундаменты: Также известные как сплошные фундаменты, они используются под линиями, которые нагружены повсюду. Обычно они имеют форму буквы L или перевернутой буквы T и часто встречаются под несущими стенами. Ленточные фундаменты также могут использоваться для поддержки отдельных колонн под этими нагруженными линиями.
• Фундаменты из матов: Несколько отдельных фундаментов могут перекрываться, когда на площади возникает несколько различных нагрузок. В этом случае требуется матовая основа. Они распространяются по всей площади, чтобы выдерживать структурные нагрузки от множества колонн и стен. Фундамент мата может быть толщиной до 12 дюймов, чтобы поддерживать структуру выше.

Типы глубоких фундаментов

Глубокие фундаменты необходимы, когда грунт слабый, а высота планируемого строения составляет четыре этажа и более. Вот два типа глубоких фундаментов:

• Свайный фундамент: Свайный фундамент изготавливается из бетона или стали и предназначен для передачи тяжелых нагрузок от здания на твердые породы под землей. Они используются для сооружений, где неглубокий грунт не может сопротивляться оседанию или поднятию. Свайные фундаменты могут относиться к нескольким различным категориям, включая шпунтовые сваи, несущие сваи, опорные сваи и висячие сваи.
• Просверленные стволы: Пробуренный ствол представляет собой тип глубокого фундамента, который обеспечивает структурную поддержку, а также удержание грунта. Как следует из названия, буровые валы изготавливаются путем просверливания отверстия в земле; затем мы опускаем массивную стальную опорную балку в землю и заливаем отверстие бетоном для дополнительной поддержки.

Позвольте нам выкопать ваш следующий фундамент

Независимо от того, нужен ли вам фундамент мелкого или глубокого заложения, доверьтесь нашей команде Estes Excavating Inc. Мы лицензированная и застрахованная компания, предлагающая широкий спектр земляных работ и услуг по расчистке территории. Свяжитесь с нами сегодня, чтобы узнать, что мы можем сделать для вас, или чтобы получить предложение для вашего следующего проекта.

Категория: Фундаменты

Этот пост был написан Writer

Глубокие и неглубокие типы фундаментов

Без надлежащего фундамента любая постройка скоро рухнет. Фундаменты необходимы для обеспечения надлежащей основы для поддержки здания и поддержания его в вертикальном положении. Без надежного основания, поддерживающего уровень здания, вес не будет распределяться равномерно, что приведет к разрушению и падению секций и, в конечном итоге, к разрушению самого здания.

Определение типа фундамента для любого данного здания является специализированной работой и требует наметанного взгляда, чтобы распознать требования и взвесить все факторы: от веса здания, типа и высоты конструкции стены, типа грунта, уклона , бюджет и дренажные требования.

Какие типы фундаментов обычно используются в зданиях Великобритании?

Неглубокие фундаменты

В большинстве жилых домов используется неглубокий фундамент, а также в других небольших зданиях, и их можно делать на глубине всего 3 фута. Неглубокие фундаменты бывают разных типов:

Отдельные фундаменты

Это самые распространенные типы фундаментов, которые вы найдете в Великобритании из-за их надежности и долговечности. Они обычно используются, когда нагрузка здания поддерживается отдельными колоннами. Эти колонны помогают распределить вес здания по горизонтали на достаточно большую площадь, чтобы не превысить несущую способность грунта под ними.

Ленточные фундаменты

Если здание поддерживается целыми стенами, а не отдельными колоннами, используется технология, называемая ленточными фундаментами. Они устанавливаются путем рытья траншей, которые затем заполняются бетоном, а затем достраиваются до уровня земли с использованием блочной кладки, а стены заменяются каменными или кирпичными.

Фундаменты из плит или матов

Когда здания строятся на слабом грунте, используется этот процесс. Вы часто будете видеть эту технику, используемую в домах, где весь цокольный этаж выступает в качестве фундамента здания, как правило, построенного из одного цельного куска бетона с равномерно распределенным весом здания по этому основанию.

Глубокие фундаменты

По мере увеличения размера здания нам необходимо использовать различные фундаменты, чтобы выдержать возросший вес. Чем выше растет дерево, тем глубже и шире должны проходить его корни, чем выше поднимается здание, тем глубже должен быть фундамент. Глубокие фундаменты также используются, если подстилающий грунт на поверхности непригоден, и фундамент необходимо построить на более надежном, прочном грунте или даже на твердой скале.

Свайные фундаменты

Это может быть шумная техника, но необходимая. Для этого предварительно изготовленные цилиндрические сваи, состоящие из бетона, дерева или стали, вбиваются в землю до тех пор, пока они не достигнут достаточно твердой поверхности, чтобы ее можно было удержать.
