Ленточный фундамент вязка арматуры: Как правильно армировать ленточный фундамент

Вязка арматуры под ленточный фундамент: правила, схемы

Сооружая фундамент для дома, надо учитывать все требования, предъявляемые СНиПами. Потому что от правильно проведенных строительных работ зависит качество конечного результата. Это в полной мере относится к вязке арматуры под ленточный фундамент. При кажущейся несложности процесса, требования к нему достаточно жесткие.

Хотя сама вязка не требует жесткого крепления арматуры между собой, потому что важная составляющая металлической конструкции – это удерживание объемности и возможности балансировать при заливке и застывании бетонной смеси. То есть, без изменения размеров и формы каркас принимает идеальное положение под воздействием нагрузок, действующих на него со стороны бетона.

Виды арматуры

Сегодня в строительстве для заливки ленточного фундамента используют обычную стальную арматуру и новую – композитную. Оба вида применяются для сооружения конструкций каркасов, но вопрос, какая лучше, сегодня один из актуальных. Итак, давайте разберемся, какую арматуру надо выбирать для заливки ленточного фундамента.

Металлическая

В этой категории материала три вида: холоднодеформированная, термомеханическая и горячекатаная.

Не будет влезать в дебри технологий производства каждого вида, просто обозначим, что для создания высокой прочности фундамента применяется горячекатаный вид класса АIII.

Это арматура с рифленой поверхностью, которую укладывают в продольном направлении. Именно она несет на себе все основные нагрузки (на растяжение и на изгиб), которые действуют на фундамент дома.

 Есть в конструкции армирующего каркаса и еще два элемента: вертикально установленные стержни и поперечные. Первые вместе с продольными составляют основу каркасных решеток, вторые отвечают за соединение нескольких армирующих сеток между собой.

Поэтому для этих двух групп можно использовать арматуру и классом ниже, и диаметром меньше. К примеру, для вертикальных элементов используются прутки класса АII (тоже с рифленой поверхностью), для поперечин класса АI (гладкие).

Что касается диаметра, то в частном домостроении используется арматура диаметром в пределах 8 — 18 мм. Такой же размер характерен и для вертикальных стержней, а вот поперечины могут изготавливаться из арматуры 6 — 8 мм или проволоки (катанки) диаметром 6 мм. Наиболее популярный вид для поперечин – катанка. Добавим, что выбираемый диаметр поперечных элементов зависит от высоты собираемого каркаса.

• Если этот показатель не превышает 80 см, то каркас обвязывается катанкой 6 мм.
• Если выше данного значения, тогда 8 мм.

Обвязка арматуры стального типа производится специальной проволокой. Она мягкая и при частых циклах сгибания не рвется.

Стеклопластиковая

 Пластиковую арматуру нередко называют композитной, потому что состоит она из нескольких разных материалов.

Основа у них, конечно, пластик, а вот наполнители могут быть разными: базальт, стекло и углерод.

Самыми популярными среди них – это стеклопластиковая арматура. У нее отличные технические и эксплуатационные характеристики, но цена намного ниже, чем у остальных видов.

1. Они не коррозируют, хотя внутри фундамента эти процессы происходят медленно.
2. У них низкая тепловая проводимость.
3. Они не бояться перепадов температур и влажности.
4. Прочность на растяжение – 1000 МПа. У стальной арматуры этот показатель равен 390 МПа.
5. Стеклопластиковая арматура в 3,5 раза легче металлической.
6. Она не проводит электрический ток.

Что касается недостатков, опять же в плане сравнения, то упругость у стеклопластиковой арматуры намного ниже. При нагревании они быстро размягчаются и теряют свои качества.

В строительных канонах еще нет определенных стандартных подходов, на которые можно было бы опираться, отвечая на вопрос, для каких фундаментов можно использовать стеклопластиковую арматуру. Просто из личного опыта строители рекомендуют, что

При сооружении ленточного фундамента своими руками не стоит экспериментировать. Все давно уже стандартизировано и узаконено. Поэтому армирующий каркас должен изготавливаться из стальной арматуры класса А III. В зависимости от давления здания на фундамент диаметр стержней выбирается из диапазона от 8 до 18 мм.

Инструменты для вязки

 Буквально лет двадцать назад никто и не помышлял об изобретение инструмента для вязки арматуры.

Во все времена использовался обычный крючок, и замены ему не находилось по той простой причине, что это самое простое приспособление, дешевое, которое можно без проблем сделать своими руками.

С помощью крючка можно было связать большое количество стального материала буквально за пару часов. Главное, что требовалось от производителя работ, иметь навык работы с этим инструментом (опыт) и знать несколько способов вязки.

Но требования, увеличить скорость проведения работ, дало толчок для изобретателей, которые стали предлагать различные конструкции крючков. Это механические инструменты и электрические. К первым относится крючок инерционного действия. Это инструмент с ручкой, внутри которой сделаны прорези по спирали. На самом металлическом крючке сделаны выступы, которые входят в эти прорези.

Получается так, что при натягивании ручки на себя, крючок для вязки начинает выходить из нее, вращаясь относительно своей центральной оси. То есть, получается так, что, вставив крючок в петлю проволоки, и начиная тянуть ручку на себя, инструмент закручивается, тем самым закручивая и проволоку.

 Но лучше всех в этом плане себя показал электрический пистолет. В его конструкции имеется катушка с проволокой (она сменная), из которой последняя подается на специальный рабочий орган.

При нажатии кнопки, проволока выходит наружу и сама скручивается под вращательным действием головки инструмента.

Быстрота, высокое качество – вот основные параметры, когда приходится использовать вязальный пистолет для арматуры.

Единственный минус этого инструмента – высокая цена. Поэтому когда ставится задача правильной вязки арматуры для ленточного фундамента своими руками, то от способа с пистолетом придется отказаться. Можно обойтись обычным крючком.

Как и чем гнуть?

Существуют специальные гибочные станки, с помощью которых можно гнуть арматуру.

Для этого понадобятся всего лишь две трубы, которые вбиваются в землю с расстоянием между ними в 2 см. Главное, чтобы трубы под воздействием давления от арматуры сами не согнулись. Поэтому закапывать придется минимум на полметра. Арматурный стержень вставляется между трубами и сгибается вручную относительно одной из них. И чем больше диаметр труб, тем больше радиус изгиба, и наоборот. Для изготовления угловых элементов каркаса это самый простой вариант.

Существует большое количество способов соединение элементов армирующего каркаса при помощи вязальной проволоки. Самый простой из них – это сложить отрезок проволоки длиною 25 — 30 см пополам, и обязать ею место перехлеста двух прутков с помощью крючка. Эта схема вязания арматуры настолько проста, что в ней даже разбираться не придется.

Но есть более сложные способы вязки, которым придется учиться. Поэтому вопрос, как правильно вязать арматуру для ленточного фундамента, до сих пор актуален.

Видео

Схемы и приемы

Перед тем как вязать арматуру, надо понимать, что не всегда можно использовать простые схемы вязки. Ведь фундаментные конструкции подвергаются подчас огромным нагрузкам, исчисляемым сотнями тонн. Поэтому и способы крепления надо использовать более сложные.

Посмотрите на фото ниже, где показана одна из схем вязки арматуры. Она отличается от остальных тем, что сложенная вдвое проволока как бы делает двойную петлю, с помощью которых происходит прижим одного прутка к другому. Таким способом связывать элементы каркаса не совсем удобно, но это эффективная схема, гарантирующая высокую прочность соединения. При этом надо отметить, что в поперечном направлении стержни соединены прочно, а в продольном есть свобода смещения. Таким способом обычно связывают арматуру в углах фундаментной конструкции.

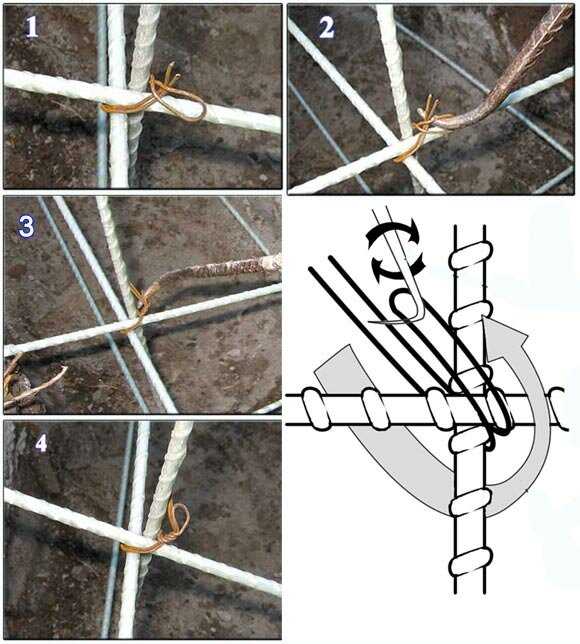

К простым способам обвязки можно еще отнести и другую технологию:

1. В двойную петлю вставляется один свободный конец проволоки.
2. Делается два оборота крючком.
3. Затем вставляется второй конец в петлю.
4. Делается необходимое количество оборотов для зажима двух прутков.

Армирование углов

К армированию в углах надо подходить с особым вниманием, потому что эти участки самые нагружаемые, в них образуются разряжения высокой величины. Поэтому соединение арматуры в них производится по специальным схемам, в которых часть элементов конструкции в одной траншеи заходит в соседнюю с перехлестом сопряженных концов.

Обратите внимание, что в этих двух схемах четко определены различия. Если в первой перехлест и соединение двух каркасов происходит за счет продольной арматуры, которую сгибают и направляют в соседнюю траншею, то во второй связка производится Г — образным хомутом, изготовленным из той же арматуры, что и продольные элементы армирующего каркаса.

При этом необходимо понимать, что угловые элементы всегда усиливаются вертикальной и продольной арматурой или специальными П — образными хомутами из стержней, что и вертикальные элементы. Вяжется арматура для фундамента в углах конструкции хомутами или проволокой.

Необходимо обратить внимание и на тот факт, что ближе к углам сооружения шаг установки вертикальных и поперечных прутков уменьшается до половины основного расстояние между ними. Это в первую очередь усиливает конструкцию. Конечно, это материальные затраты, но без дополнительного упрочнения говорить о высокой надежности конструкции не приходится.

На фотографии выше показаны всего лишь две схемы вязки арматурных стержней в углах ленточного фундамента.

Заключение по теме

Сооружение ленточного фундамента своими руками – это несколько строительных операций, где одна из важнейших – вязка армирующего каркаса. Насколько важна эта операция, можно понять лишь после того, когда фундамент покроется трещинами. Здесь несколько причин: неправильно сделали расчет нагрузки со стороны здания, не выдержали точно рецептуру бетонного раствора, неправильно связали армирующий каркас, который под действием нагрузок просто разошелся в теле бетона.

Случается это не так часто, потому что сам процесс вязки каркаса для ленточного фундамента достаточно прост. Но учтите, что стоит отступиться от тех правил и нюансов, о которых говорилось в этой статье, и можно пожинать плоды своего невнимания, а где — то даже расхлябанности.

✔ Вязка арматуры под ленточный фундамент

Отправим материал вам на:

Всем известно, что фундамент должен быть прочным, надежным и долговечным. Хоть основная масса ленточного фундамента и состоит из бетона, но устойчивость к сжатию не решает проблемы хрупкости на излом. В связи с этим основу здания стали армировать, то есть вставлять в фундамент стальные прутья, которые помогают бетону повысить устойчивость и прочие характеристики.

Почему армирование?

Нагрузка на фундамент оказывается неравномерно. Это может зависеть от грунта, либо от неравномерного распределения веса в построенном сооружении. В такой ситуации на бетон оказывается сжимающее воздействие, а растягивающее — на арматуру. Трещины в бетоне в первую очередь появляются в зоне растяжения, поэтому армирование бетонного фундамента является неотъемлемой частью.

Из чего производится армирование?

Основой каркаса является арматура, состоящая из стальных прутьев разного диаметра. Наиболее часто применяется ребристая, в основном класса А-3. Ребра значительно увеличивают сцепление с бетоном. Используется диаметр прутьев в среднем 10 — 12 мм. Можно толще, если необходим увеличенный запас прочности. Поперечные крепежа могут делаться из гладких прутьев толщиной 6 — 8 мм. Очень важно понимать технологию проведения армирования, ведь основными зонами воздействия являются верхняя и нижняя части фундамента. Середина не испытывает больших нагрузок, потому она просто заливается бетоном, а периферийная часть, помимо заливки, укрепляется арматурой. Следовательно, создание армированного каркаса должно учитывать данный факт. Однако нельзя допускать, чтобы прутья прилегали к краю ближе, чем на 5 сантиметров.

Также, важно помнить о необходимости гидроизоляции и засыпке пазух песком. Для зон с холодным климатом актуально утепление монолитного фундамента.

После установки, арматуру вяжут специальной проволокой. Перед тем, как вязать арматурный каркас, необходимо рассчитать необходимое количество и толщину материала. Для всех типов стен вязка производится одинаково, и не важно из какого материала будет основа.

Как происходит вязка арматуры

Стоит понимать, что процесс трудоемкий и не простой. Прежде всего для вязки понадобится специальный крючок, который можно сделать самому, чтобы собственноручно отрегулировать изгибы и добиться оптимального решения, либо его можно купить в специализированном магазине.

Сама схема вязки не сложна, но важно помнить, что нельзя слишком сильно затягивать проволоку. При большом натяжении она может повредиться.

Для вязки потребуется, как минимум, два человека, т. к. одному осуществить этот процесс будет довольно проблематично, тем более если вы никогда не имели такого опыта.

Последовательность действий при вязке проволокой:

• Отрезаем кусок проволоки длиной 25-30 см.
• Складываем его пополам.
• Берем крючок и проволоку.
• Проводим проволоку под местом смыкания прутьев.
• Вставляем крючок в петлю, образованную сгибанием проволоки.
• Обогнув арматуру, противоположный конец кладем на крючок.
• Крутим крючок необходимо по часовой стрелке. Важно не перекрутить, так как проволока может порваться.
• Вынимаем крючок.

Повторяем данную процедуру для всех мест смыкания.

Вязка закончена, теперь каркас

Укладка каркаса осуществляется после вязки. Именно, в этот момент необходим третий человек, который будет координировать действия. Он должен сообщать о необходимости поднятия формы, в то время как двое других должны вбивать стержень. После укладки всех каркасов их необходимо связать проволокой. Такое крепление коробок между собой даст большую устойчивость основанию и обеспечит надежность всей конструкции, которая прослужит долгое время.

В заключении хотелось бы сказать, что хоть процедура армирования и вязки вполне выполнимы «своими руками», но только специалисты смогут произвести правильный подбор арматуры, её связывание, укладку и заливку бетоном. К строительству фундамента стоит отнестись с большой серьезностью, ведь это самая важная часть дома. Если он будет установлен некачественно, то велик риск разрушения фундамента и, как следствие, повреждения здания. Но, если Вы решились на самостоятельное выполнение, не стоит забывать советоваться со специалистами.

Учимся вязать арматуру под ленточный фундамент

Фундамент — основа всех основ. Во всяком случае, что касается строительства. Если качество его заполнения будет неудовлетворительным, дом простоит недолго. Если вы собираетесь строить дом своими руками, не помешает узнать о том, как вязать арматуру под ленточный фундамент.

Почему этот тип? Дело в том, что это самый дешевый, а потому и самый распространенный вид основы не только в нашей стране, но и во всем мире. К тому же он очень прочный, так что на нем можно возводить даже очень большие постройки.

Зачем вязать?

Известно, что некоторые строители используют арматурный фундамент при возведении домов. Мы настоятельно не рекомендуем этого делать. Почему? Дело в том, что любые сварочные работы в дальнейшем снижают механическую прочность металла.

Кроме того, места сварки обладают высокой коррозионной активностью. Учитывая, что любая строительная смесь для заливки фундаментов представляет собой смесь воды, цемента и наполнителей, потенциальная опасность этого метода становится очевидной. Итак, как вязать арматуру под ленточную основу?

Ручной режим

К сожалению, на многих отечественных стройках и по сей день используется методика ручной вязки арматуры. Конечно, этот способ доступен каждому и не требует особых финансовых затрат, но это небыстрый процесс, и квалификация рабочих здесь играет немалую роль.

Автоматика

Если вы думаете, как связать арматуру под ленточный фундамент, то лучше всего купить специальную вязальную машину. Это не только значительно облегчит такого рода работу, но и ускорит ее выполнение в разы. Таким образом, спаривание одного сустава занимает всего пару секунд.

Кроме того, сам провод поставляется на сменных катушках, перезарядка которых занимает не более пары минут. Теперь рассмотрим, как вязать арматуру под ленточную основу.

Начало работы

Перед вязкой арматуры под ленточный фундамент необходимо осмотреть ее на наличие механических повреждений и крупных очагов коррозии.

Не думайте, что мы слишком акцентируем внимание на незначительных аспектах: дело в том, что армирующая основа с очагами коррозии является потенциально опасным элементом, из-за которого в долгосрочной перспективе может разрушиться вся конструкция.

Работа по обвязке ведется в строго определенной последовательности. Подготовленные клапаны для подачи. После этого ее подводят к месту установки, выравнивают, доводят до проектного положения и вяжут. Кстати, с каким шагом вяжется арматура? Как правило, длина перекрытия должна быть не менее 250 мм.

Перед повторным осмотром вязкой армирующей основы ее зачищают металлической щеткой и при необходимости выравнивают молотком.

Ставим арматуру в опалубку

Это самый ответственный этап. За подготовку и скрепление арматуры отвечают не менее двух человек. Устанавливают и фиксируют в нужном положении три человека. Если сборка ведется в траншеях или траншеях, армирующее основание подается через траверсы или лотки.

Вот так готовится и вяжется арматура под ленточный фундамент.

Какая основа лучше? — Владимир Глазков

Их несколько видов; выбрать не просто, а мнений в сети миллионы.
Какие они? И сколько стоят? Рассмотрим пример — дом простой формы, 10 х 10 м, без подвала. Цена очень приблизительная, по опыту только за сам фундамент (без подготовительных работ), и только для Киевской области, Украина.

Итак, самый простой в монтаже и самый недорогой (10 тысяч вечнозеленых растений) – это ленточный фундамент из блоков (левая картинка). Готовые блоки монтируются краном максимум за пару дней, делается монолитный пояс (или монолитная подошва) — и готово. Еще один плюс этого типа – заводское качество.

Чуть дороже и дольше в эксплуатации сплошной монолитный фундамент (рисунок справа) – стены и подошвы из монолитного железобетона, и при тех же исходных данных требует больше труда и денег (15 тыс. ), а также время (неделя от старта до списания).

Бывает, в качестве фундамента требуется монолитная плита, стоит она еще дороже, да и времени на вязку арматуры уйдет больше. Тысяч 25 – 35 на плиту вместе со стенами (если они из сборных блоков, левый рисунок), и в неделю – два раза на опалубку, вязку арматуры и твердение бетона.

Иногда приходится использовать монолитные стены с той же плитой (правый рисунок), а это плюс 3–5 тысяч на стены и еще неделя времени (изготовление опалубки, вязка арматуры).

Самый дорогой и долгий – фундамент из железобетонных свай (забивных, буронабивных и т.п.). Для нашего примера дома это стопки по 40–50, т. е. 50–80 тысяч денег, в зависимости от ряда факторов. Плюс полтора месяца ждать начала следующего этапа работ (две недели на сваи и месяц на готовность зачетных свай к испытаниям).

Есть еще столбчатые фундаменты (для легких, каркасных домов), есть винтовые сваи (тоже для легких домов, но тоже с ограниченным сроком службы) – но мы их здесь не считаем непригодными для домов, которые мы дизайн.

Вот они разные. Каждое – для какой-то ситуации, пропорционально ей. Для безпроблемных грунтов – ленточные сборные, для просадочных грунтов – ленточные монолитные или плитные (в зависимости от конструкции дома), для сильнопросадочных грунтов или при оползнях на склоне – сваи.
Можно, конечно, перестраховаться от греха подальше, и там, где достаточно ленточных фундаментов, залить бетонную плиту, обильно набив арматурой — но если у нас под домом обычные пески глубиной до 8 метров, то эти 30 тысяч наверное можно использовать с большей пользой. Ведь мера достаточности фундамента известна – есть нормы расчета, и выбрать тип фундамента можно не по степени «крутости», а исходя из качества грунта и нагрузки на него.
