Ленточный фундамент с плитой по грунту: Фундамент плита на ленте и заливка монолитной плиты

применение, а также как правильно заливать по грунту по технологии?

Это обусловлено его высокими техническими характеристиками и положительными особенностям по сравнению с другими видами основ, особенно если рассматривать его с точки зрения надежности на нестабильных грунтах. Он одинаково распределяет давление от стен постройки и давит на грунт всей площадью.

Чтобы избежать непоправимых ошибок, необходимо максимально обдуманно подходить к вопросу выполнения каждого этапа работ. Чтобы дом был надежным и безопасным, очень важно внимательно разобраться в его основании, так как его возведение начинается именно с этого.

Каждое строительство начинается с подготовительных работ. Тут не может быть мелочей или каких-то деталей, которые можно упустить из виду. Предварительная оценка качественных характеристик грунтов – обязательный процесс перед заливкой любого вида фундамента.

Монолитная плита на ленточном фундаменте (ленточно-плитный) хороша тем, что может смело использоваться в торфяном грунте и там, где подземные воды находятся на высоком уровне к поверхности.

Что такое ленточно-плитное основание?

В этом виде фундамента используется технология железобетона, которая имеет единую форму и укладывается по периметру всей ленты основания.
Причем встречаются разновидности с опорой плиты на почву и без. Когда плита не давит на почву, а только на основание, такую конструкцию можно сравнить с методом применения плит перекрытия.

Обе конструкции показывают прекрасные технические характеристики при работе в тандеме.

Важно! Такой вариант подразумевает возможность не только создания «цоколя», но и помещения для автомобиля.

Уплотнение и трамбовка

Дно котлована необходимо разровнять и уплотнить. Так как экскаватор не может обеспечить одинаковую глубину на всей поверхности ямы, все неровные места обязательно ровняются путем подсыпания земли и трамбовкой поверхности виброплитой. Это нужно для того, чтобы фундамент мог выдерживать нагрузку в любой точке, иначе из-за неравномерной поддержки грунта на нем могут появиться трещины.

Чтобы качественно и быстро выровнять дно котлована, можно посыпать его песком, увлажнить и утрамбовать виброплитой. Она в состоянии уплотнить песок на глубину 14- 20 см, именно такой слой можно насыпать и утрамбовать за один раз.

Если по проекту требуется песчано- щебеночная подушка, то сверху уплотненного песка насыпают щебень фракцией 25- 55 мм.

Он утрамбовывается аналогично. Таким образом, грунт не только выравнивают, а еще и уплотняют. Плита вбивает камни в почву на глубину до 0,5 м.

Применение

Есть несколько типичных ситуаций, когда такая популярная конструкция фундамента становится наиболее актуальной:

• при желании создания единого «цоколя» под всем периметром постройки. Монолитная плита на ленточном фундаменте, в этом случае будет наиболее оптимальной, позволяющая возводить перегородки в других помещениях;
• во время возведения строений на «плавающих» или других нестабильных типов грунта, где использование другого варианта основания будет необоснованным и невыгодным;
• при возведении тяжелых зданий, которые могут быть выполнены из монолитного железобетона или кирпича.

Внимание! Во время планирования такого вида основная, очень важно не забывать, что длина пролета без поддержки опор, по максимуму может составлять не более 600 см.

Понятие монолитной ленты

Монолитная плита или ленточный фундамент – это прочный и надежный материал для строительства фундамента дома
Лучше всего показывает себя в эффективности фундамент монолитная лента, которая хоть и имеет высокую цену, но она на практике себя оправдывает. Конструкция включает в себя создание полосы из бетона, которая охватывает всю территорию основания. Если посмотреть на эксплуатационные способности, то его с лёгкостью можно отнести к универсальным основам.

Такие конструкции могут с легкостью использовать в зонах с неблагоприятными погодными условиями, так как они имеют высокий уровень стойкости к различным атмосферным осадкам. Еще одной особенностью монолитной ленты есть наличие плиты, которая в соединении с опалубкой образует прочную систему.

Данное строительство дает возможность контролировать равномерность давления, поэтому углы не перекашиваются и трещины не появляются.

Сфера применения ленточного фундамента

Данный тип фундамента лучше всего применять для зданий с плотностью стен больше, чем 1300 кг/куб.м

Данный тип фундамента лучше всего применять для таких вариантов построек:

• Для зданий с плотностью стен больше, чем 1300 кг/куб.м, которые выполнены с бетона, камня или кирпича;
• Для дома, какой в своей конструкции имеет тяжелые перекрытия;
• Если данная местность имеет неравномерность выпадения осадков или неоднородность почвенного покроя;
• Если планировка постройки имеет подвал или цокольный этаж.

Жизненный цикл оснований

Эксплуатационный срок данного основания зависит от материала, который был выбран для работ

Эксплуатационный срок данного основания зависит от материала, который был выбран для работ:

• Бетонные или бетонные монолиты – до 150 лет;
• Ленты из кирпичей – 30-50 лет;
• Бетонные сборки – 50-75 лет.

Виды ленточных фундаментов

Особенности конструкции образуют разновидности оснований дома

Особенности конструкции образуют такие разновидности оснований дома:

• Фундамент из монолита, который строится на площадке;
• Сборные конструкции из железобетонных плит, которые производятся на заводе, а на строительной площадке собираются при помощи техники.

По количеству нагрузки бывают такие виды:

• Мелко заглубленный вид, который применяется для легких построек, и устанавливаются в основном на слабо пучинных почвах. Глубина закладки – 0,7 метра. Стоит он намного дешевле от заглубленного основания.
• Заглубленная основа, которая монтируется при строительстве зданий с массивными стенами на пучинных почвах. Глубина – 0,3 метра вниз от уровня промерзания грунта. Это более прочный и надежный фундамент.

Основные материалы для ленточных фундаментов

Фундамент из железобетона – это смесь, которая состоит из цемента, песка, щебня, армированной сетки и прутьев арматуры

Какой материал лучше всего будет применить для данного строительства? Об этом мы как раз сейчас и поговорим. Наиболее популярными считаются такие виды:

Ленточное основание из бутобетона – это соединение песка, цемента и очень крупных камней, которое в сумме образует прочный и надежный материал. Если у вас скалистые грунты, то он будет уместным, но если же нет, то лучше выбрать другой инструментарий. Ширина данного возведения от 20 до 100 см – это зависит от предполагаемой нагрузки.

Фундамент из железобетона – это смесь, которая состоит из цемента, песка, щебня, армированной сетки и прутьев арматуры. Данный материал самый популярный, и стоит он дешевле остальных видов. Идеально подходит для песчаной почвы. Ширина конструкции зависит от размера стены.

Основа из кирпичей – это материал можно монтировать как поверхностно, так и погружено

Важно его утеплить, так как он плохо переносит осадки и может разрушаться.

Плиты и блоки для фундамента – данные материалы применяют для сборных оснований. Производство их происходит на заводе, а монтаж реален только при условии применения специальной техники

Имеют высокую прочность и надежность и могут применяться для всех видов построек.

Инженерные коммуникации

При строительстве фундамента вы можете встретить понятие инженерных коммуникаций
При строительстве фундамента вы можете встретить понятие инженерных коммуникаций. Что это? Такие специальные линейные постройки с наличием технологических аппаратов на них, которые служат для перемещения различных видов материй. В своей конструкции имеют трубопроводы, газ, кабели и телефонную линию.

Чтоб обнаружить такие коммуникации поблизости вас, нужно в местных органах запросить карту с их расположением

Это важно, потому как строительство над ними или возле таких пунктов запрещено

Технология: как правильно выполняется заливка?

Как уже было сказано ранее, уникальностью этого варианта основы является тот факт, что плита распределяет давление на почву, создавая тем самым дополнительную опору для строения.

Чтобы соорудить монолитную плиту по грунту своими руками, требуется подготовить котлован и залить в него бетонную смесь с последующей укладкой теплоизолирующего материала. Как же правильно заливать?

Алгоритм действий для дома без цоколя выглядит следующим образом:

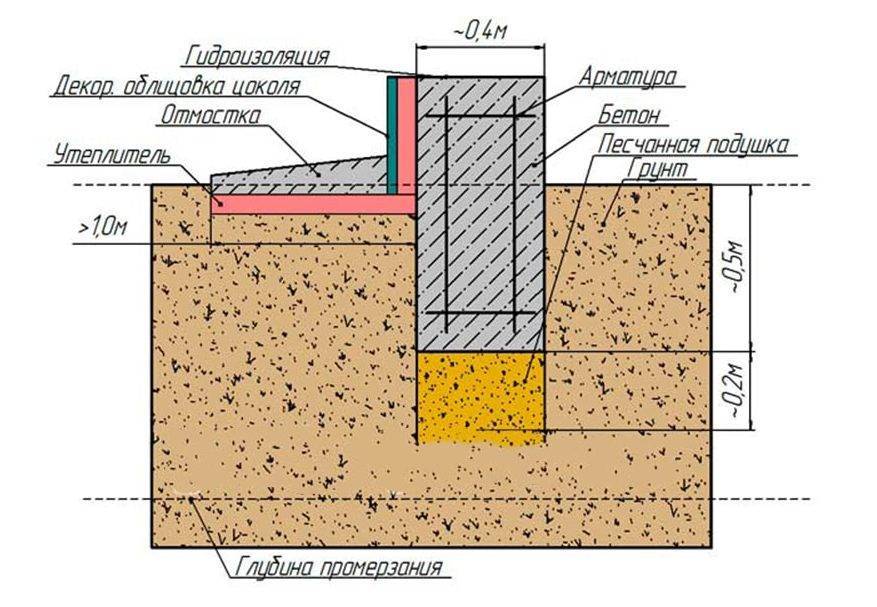

1. Изначально необходимо создать ленточный фундамент размерами 0.4 м в ширину и 0.4-0.7 м в глубину. Естественно, нужно учитывать не только тип грунта, но и особенности погодных условий того региона, где будет располагаться постройка. Во время этапа установки арматурного каркаса, требуется оставить вертикально торчащие концы арматуры диаметром 1.2-1.4 см по всему периметру фундамента, через каждый полметра. Это необходимо для последующей связки плиты и фундамента. Причем не стоит забывать, что внешняя опалубка должна иметь большую высоту, чем впоследствии установленная монолитная плита на 0.2-0.25 м.
2. Происходит заливка бетонной смеси.
3. Для котлована достаточно 50-60 м. Важно, чтобы дно было ровным.
4. Дно устилается песочной подушкой. Слой должен быть в пределах 15-20 см., после чего тщательно утрамбовывается до того момента, пока на поверхность можно будет наступить в обуви, но отпечатка не останется.
5. Поверх песка необходимо уложить слой геотекстиля, чтобы исключить смешивание песка и щебня. Ленты геотекстиля сшиваются между собой с использованием специального оборудования. По всему периметру геотекстиль должен выступать примерно на полметра и заходить на ленточный фундамент.
6. Далее приходит этап засыпки щебня. Толщина должна быть не меньше 20 см. По мере возможности необходимо его утрамбовать и как можно лучше выровнять по всему периметру. Далее, этот слой проливается цементным молоком так, чтобы заполнить все пустоты, а слой был поверх щебня 3-5 см.
7. Как только «пирог» застынет, сверху необходимо уложить гидроизоляционный слой. Далее все швы необходимо тщательно запаять паяльной лампой или газовой горелкой. Гидроизоляция тоже должна выступать за торцы фундамента на 30-40 см.
8. Теперь этап укладки теплоизолирующего материала. Он должен быть в один уровень с ленточной основой. Для этих целей лучше всего применять пеноплекс плотных марок. Для проклеивания стыков между листами применяется мастика.
9. Теперь необходимо приступить к обустройству коробки из арматуры. Для этого берутся прутья диаметром 12-14 мм, и располагаются с расстоянием до 20 см. Сетку необходимо укладывать в 2 слоя, с расстоянием в 10-15 см. Между собой слои требуется объединить кусками арматуры. Нижняя часть, под сеткой, должна содержать специальные подставки, которые монтируются таким образом, чтобы расстояние от утеплителя до нижнего ряда арматуры составляло 5-6 см. Эти прутья необходимо максимально крепко связать с торчащими концами арматуры ленточного фундамента, которые были оставлены на первом этапе.
10. Пришло время заливки плиты. Важно выполнять работы с бетонной смесью по всему периметру сразу, чтобы бетон смог улечься без пузырей ровным слоем. Уровень требуется выравнивать по наружной стороне опалубки так, чтобы до края верхнего ряда арматуры было не менее 5 см.

Бетон затвердеет за 1 месяц. Теперь пора приступать к возведению дома. Заливка фундамента и плиты должна проводиться сразу, без этапного затвердевания слоев.

Внимание! Перед тем как уложить монолитную плиту, требуется продумать укладку всех коммуникаций, которые проходят под землей.

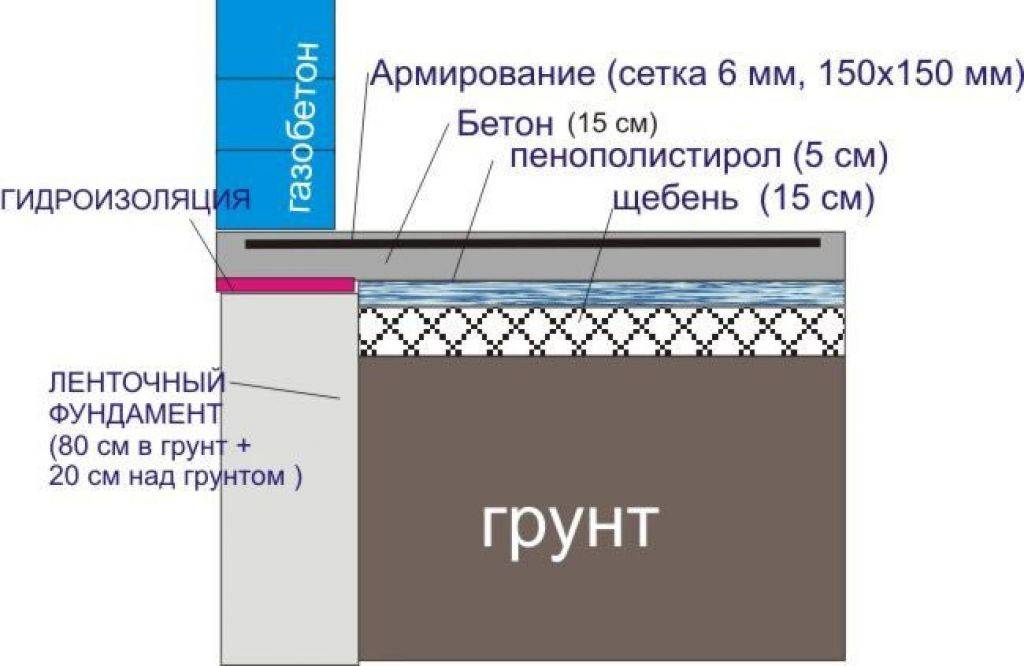

Расчет ленточного фундамента с плитой по грунту

Для возведения надежного ленточного основания с монолитной плитой требуется проведение сложных инженерных расчетов. Проводить их самостоятельно без надлежащих знаний и опыта не рекомендуется. Эти работы следует доверить профессиональным архитекторам. При проведении расчетов необходимо учесть ряд факторов:

• Характеристики почвы на участке, для этого потребуется проведение анализов;
• Размеры будущего строения по плану;
• Анализ возможного крена строения в ходе его эксплуатации;
• Просчет сдавливания фундамента;
• Проведение расчетов по схеме деформирования.

Только с учетом всего этого может быть рассчитано заглубление ленточного основания, его ширина, сечение монолитной плиты.

Этапы работ для дома с цоколем

Если речь идет о доме с “цоколем”, тогда технология будет немного сложнее предыдущей, но вместе с этим она будет экономней по соотношению использованного материала, так как толщина полученной конструкции будет меньше.

Алгоритм действий выглядит следующим образом:

1. Ленточный фундамент обустраивается по принципу описанному до этого.
2. По верхнему краю фундамента монтируется палуба. Которая представляет собой деревянный щит из досок. Нижняя часть палубы должна быть подперта брусками из дерева с сечением 5*5 см и расстоянием друг от друга 70-80 см. На брусках укладываются балки 10*5 см. Поверх них закрепляются прогоны (бруски) 5*5 см. Теперь необходимо монтировать доски палубы, которые должны быть закреплены гвоздями или саморезами. Доски должны быть толщиной от 2,5 см. Очень важно, чтобы конечная конструкция была максимально устойчивой и надежной.
3. В этой палубе проделываются отверстия, куда впоследствии укладываются канализационные трубы, отопление, штробы для проводки и т.д. Тут же необходимо сделать и люк для «цоколя».
4. Теперь все необходимо застелить ПВХ пленкой, чтобы загерметизировать щели в щите.
5. Что касается армирования, процесс не отличается, как и в предыдущем варианте без «цоколя».
6. Заключительным этапом является заливка бетонного раствора, который необходимо равномерно распределить и пройтись по периметру глубинными вибраторами. Работы по утеплению нужно проводить в “цоколе” или во время обустройства пола первого этажа.

Внимание! До полного затвердевания цемента (минимум 28 дней), ни в коем случае нельзя убирать стойки опоры и палубу.

Нужна ли опалубка

Строительство ленточного монолитного фундамента предусматривает устройство опалубки.

Ее собирают из щитов, которые служат формой для бетона и предотвращают его растекание. Конечно, сооружение опалубки влечет дополнительные расходы, а также затраты времени. Иногда на ней экономят и делают котлован под фундамент ровно по разметке, чтобы его стенки были идеально прямыми.

Но такая технология не гарантирует высокую степень надежности, и насколько долговечен такой фундамент, предсказать нельзя. Чтобы набрать определенную прочность, нужна вода, а без опалубки влага частично впитывается в окружающий грунт. Это скажется на качестве конструкции, и в худшем случае, он будет крошиться.

При устойчивых грунтах такие фундаменты стоят много лет.

Но со временем могут появиться трещинки или бетон начнет крошиться. Другой недостаток фундамента, выполненного без опалубки — неровная геометрия. Для снижения теплопотерь его утепляют плитами пенополистирола или пенопластом, но неровная поверхность приводит к тому, что сделать утепление будет гораздо сложнее.

Аналогичная ситуация и с гидроизоляцией, пленку очень трудно прикрепить на неровный пористый бетон.

Важно!С точки зрения специалиста фундамент без устройства опалубки годиться только под сарай или гараж.

Плюсы

Среди плюсов, которые имеет такая конструкция, можно отметить следующие:

• легкость возведения. Технология позволяет сделать все этапы самому;
• надежность и длительный эксплуатационный период. В среднем срок эксплуатации может доходить до 1 века;
• можно не делать дополнительно пол для первого этажа, а использовать плиту в качестве черновой;
• конструкция прекрасно справляется с наземными и грунтовыми водами;
• есть возможность обустроить цокольный этаж;
• можно возводить даже на подвижном грунте, где другие фундаменты нельзя укладывать или проблематично.

Устройство пола

Разбираясь, как залить плитный фундамент для дома с цоколем, необходимо рассмотреть разные варианты устройства.

Пол на лагах

Для обустройства подобного перекрытия в первую очередь нужно закрепить гидроизолирующий слой. В его качестве используется рубероид, битумная смесь или полиэтилен.

Дальше по уровню закрепляют деревянные лаги. Если постройка обладает просторными размерами, в центральной части можно закрепить деревянные распорки, которые предотвратят деформацию доски.

Свободную площадь заполняют утеплителем. Если применяется минеральная вата, то в качестве дополнительного слоя будет использоваться пароизоляционная пленка. Поверх лагов закрепляется фанера толщиной 16 мм.

Наливной пол

Этот вариант укладки плит требует предварительного закрепления гидроизоляционной пленки на плите. Сверху крепят полимерный утеплитель. Это может быть пенопласт или пеноплекс.

Места стыков обрабатываются герметиком и закрываются пеной. На утеплителе размещается цементная стяжка толщиной 3-5 см с последующим армированием.

Пол сразу на плиту

Эта технология закрепления пола на ФЛ тоже требует укладки гидроизоляционного слоя и тканевого покрытия для выравнивания любых неровностей и дефектов. Поверх такой плиты можно размещать разные отделочные материалы, включая керамическую плитку, ламинат и паркетную доску.

Обустройство плитных фундаментов в Москве пользуется большим спросом. У технологии есть масса преимуществ, включая простоту монтажа, надежность и долговечность, устойчивость к любым воздействиям, а еще комфорт эксплуатации. К минусам можно отнести ряд финансовых вложений на покупку материалов и инструментов. Еще после закрепления плиты отсутствует возможность прокладывания подземных коммуникаций без демонтажа.

Минусы

Есть и некоторые отрицательные моменты:

• стоимость материалов и общая цена фундамента достаточно высокая;
• если не выполнить предварительно все работы, связанные с подводом воды, канализации и прочих моментов, то впоследствии выполнить эти работы можно будет только с масштабными изменениями и демонтажем.

Есть отдельные ситуации, когда специалисты используют комбинированные варианты фундамента, например свайно- и столбчато-ленточные фундаменты. Как бы там ни было, а первым этапом все равно будет правильный и точный расчет ленточного фундамента.

Уход за бетоном

Различные температурные режимы оказывают соответствующее воздействие на бетон:

если работа ведется в жаркую погоду, ленту лучше накрыть пленкой, чтобы влага не испарялась слишком быстро и верхняя часть фундамента не пересохла;если температура окружающей среды составляет около 19°С, то уже через трое суток бетон окрепнет на 50%; а еще через сутки опалубку можно будет снять и приступать к следующему этапу работ;при температуре ниже 19°С ждать застывания бетона придется дольше; а если температура 5°С и ниже, то бетон уже не будет схватываться, тогда его придется подогревать.

Порядок перекрытия больших проёмов

Если проем достаточно широкий, уложить плиты перекрытия на фундамент можно только с использованием доборных элементов. Чтобы не разрушать целое изделие, пользуются двумя способами. В первом случае:

• определяют величину свободного пространства, которое следует заполнить в ходе монтажа, делят его на два;
• монтируют первую плиту, предусмотрительно отступив от края расстояние, численно равное полученному значению;
• монтируют все плиты, придерживаясь требований нормативов;
• измеряют оставшееся пространство, которое должно быть численно равно расстоянию, оставленному ранее при монтаже первой плиты;
• заполняют зазор с обеих сторон конструкции, укладывая шлакоблоки торцом к основной поверхности;
• контролируют положение отверстий блоков, которые должны быть направлены в сторону.

Блоки помогут перекрыть свободное пространствоИсточник stroyimdom.com

По трудоёмкости второй способ существенно превосходит первый. В этом случае, предварительно определив величину свободного пространства, распределяют его равномерно между укладываемыми плитами. После завершения монтажа образовавшиеся промежутки заделывают следующим образом:

• снизу между плитами крепится доска, которая сможет выполнить роль опалубки;
• в пространство закладывается арматура;
• готовится бетонный раствор;
• свободное пространство заполняется бетонным раствором.

Устройство и этапы пола на грунтовом основании | Этапы

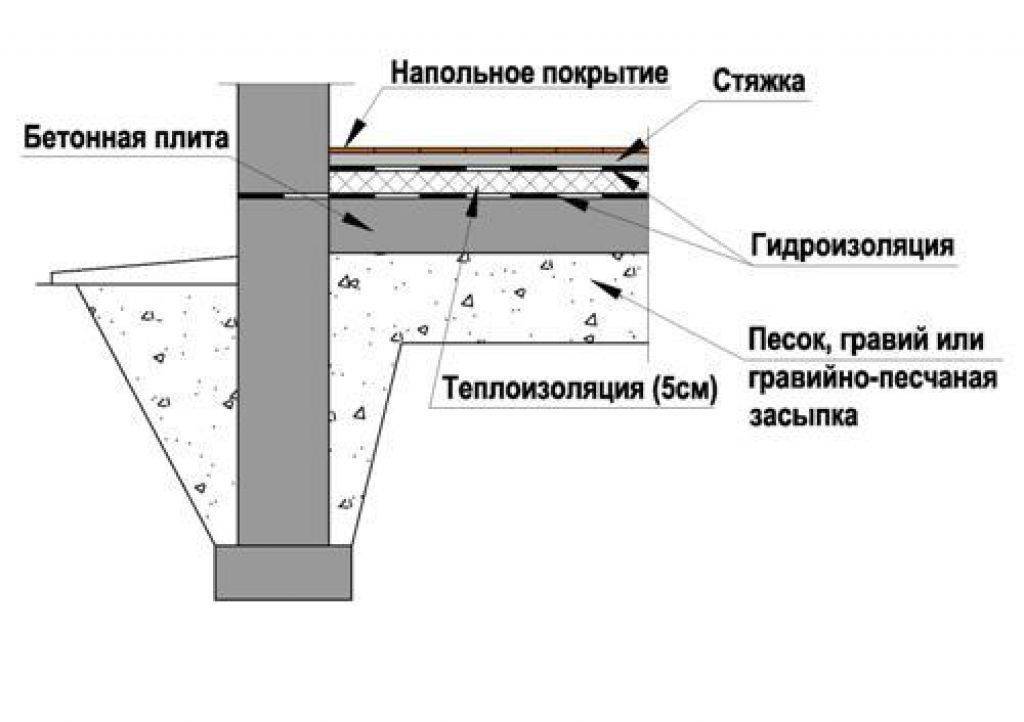

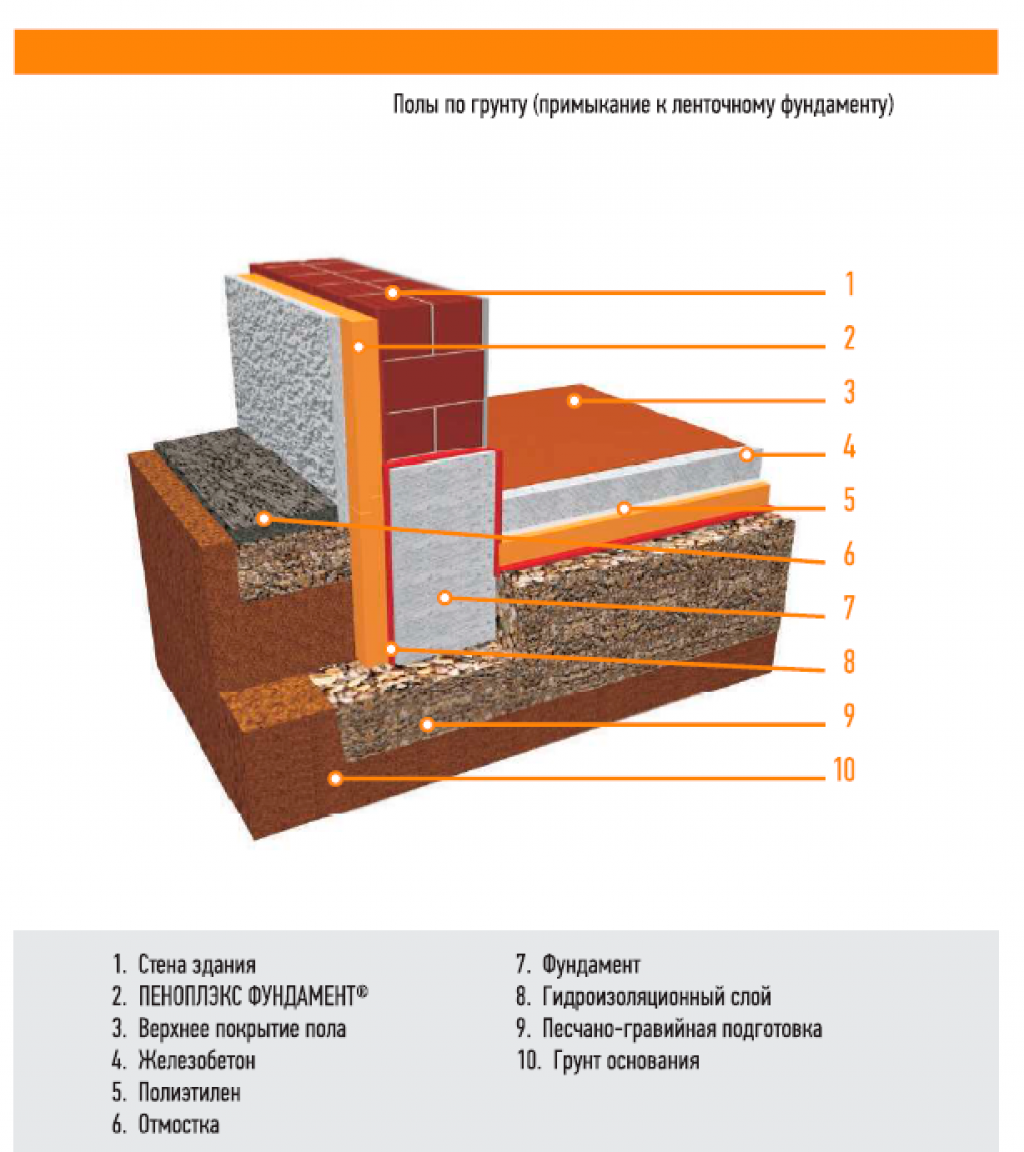

Пол по грунту с ленточным фундаментом – это конструкция, состоящая из армированной бетонной «ленты» фундамента, и выполненной внутри ее периметра, бетонной стяжкой (жестко связанной с фундаментной «лентой» или отсеченной от нее: «плавающей»), лежащей на песчано — гравийной подушке. Ленточный фундамент — это конструкция — основание, устроенное из железобетонной «ленты» (замкнутого или открытого контура), с вентиляционными «продухами» по периметру, проходящая под всеми несущими стенами, и транслирующая нагрузку от них на грунт.

Павел Владимирович

Директор по развитию

Ленточные фундаменты популярное техническое решение в домах из газобетона. Если в «ленте» фундамента не устроили «продухи», пол с невентилируемым подпольем делать — не рекомендуется. Устройство такого пола в доме из газобетона — это не дальновидное решение. Специалисты компании «Домостроительные технологии Павла Усманова», не рекомендуют так поступать.

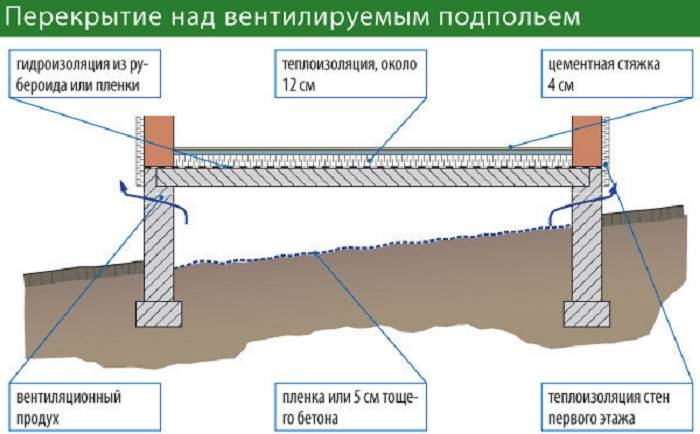

Продухи – это вентиляционные отверстия в боковых стенках «ленты» фундамента, устраиваемые для проветривания фундамента, локации цоколя, подпольного пространства, подвала. В ленточных фундаментах «продухи» обязательно устраиваются. «Продухи» имеют круглую, квадратную или прямоугольную форму. По технологии «продухи» располагают по оси на противоположных стенах. Такое позиционирование «продухов» устраивает сквозную вентиляцию пространств фундамента. Воздушные массы проходя по прямой свободно проходят из одного «продуха» в другой.

Открытый грунт в невентилируемом подполе — это источник проблем. Избыток влаги и грунтовые газы, будут выходить из грунта и наполнять подполье ленточного фундамента. Не находя оттуда выхода, так как в «ленте» нет «продухов», они окажут разрушительный эффект на все доступные им конструкционные материалы. Бетонные плиты перекрытия, внутреннюю часть самого ленточного фундамента дома, и все деревянные элементы до которых смогут добраться.

При устройстве полов по грунту, создавая их конструкцию, следует опираться на рекомендации СП 31 – 105 – 2002.5 «Фундаменты стены подвалов, полы по грунту».

Содержание

• Особенности полов на первом этаже: что нужно знать?
• Галерея
• Различия между полами в контексте грунта
• Конструктивные слои для пола
• Метод плавающей стяжки на грунте
• Этапы создания пола с помощью деревянных лаг
• Сухая стяжка по грунту
• Что нужно учесть при выполнении пола по грунту

Особенности полов на первом этаже: что нужно знать?

Все виды полов по грунту в домах, объединяет важный аспект.

Галерея

1. Производится выемка из траншеи, плодородного слоя грунта вместе с корнями растений. Грунт индивидуален. В каждом типе грунта плодородный слой заканчивается на своей глубине. Снимать его надо, так как плодородный слой грунта не может быть несущим основанием. В проекте дома (фундамента), есть геомеханическая модель участка, ее составляют инженеры после геоизысканий, там глубина плодородного слоя грунта указана. Фундамент дома не мыслим, без отраженной в проекте геомеханической модели участка с детальным анализом всех слоев грунта.
2. На дно траншеи, на грунт устраивается слой геотекстиля. Геоткань отделит слой песка от лежащего ниже грунта и не позволит им смешиваться. Предотвратит заиливание песка, и выполнит дренажные функции в случае проникновения в подушку — основание грунтовых вод.

   Благодаря геотекстилю, солидный вес песчано – гравийного основания конструкции, равномерно распределится по грунту на дне траншеи. Это увеличит несущие возможности нижних слоев, и снизит, вероятность деформации и проседания «подушки» основания. Последнее, чревато повисанием будущей жесткой «стяжки» пола, или усадкой плавающей «стяжки».


   Фото 1. Устройство пола

   Геотекстиль важный элемент для устраивания песчано гравийной конструкции. Его укладывание увеличивает ее несущие качества. Фундамент дома, создается с применением геотекстиля, там он точно так же стелется на дне траншеи.

3. Устраивается 10 – 15 см. слой мытого, сеянного, речного песка с фракцией 2 – 3 мм. Песчаное основание «подушки» трамбуется виброплитой, осторожно проливается водой из шланга с насадкой – распылителем и повторно трамбуется. Процесс повторяется пока уровень не выйдет на расчетную высоту, где требуется укладывание слоя щебня.
4. Устраиваем слой гранитного щебня крупной фракции 40 – 70 мм. Несущие способности такого щебня профессиональные строители хорошо знают. Его применяют в ленточных фундаментах и основаниях для автодорог. Несущие качества щебня прямо связаны с размером его зерен, чем они крупнее, тем эти качества выше. Трамбуем виброплитой. Это совершит динамический удар, который щебень транслирует вниз, и дополнительно уплотнит грунт «подушки». В готовом основании щебень защитит от давящих деформаций нижние слои грунта. Защита от деформаций сформирует стабильность всего основания.
5. Устройство на щебне гидрозащиты, состоит из 2 слоев гидроизоляции. Укладывается толстая, плотная, модифицированная ПВХ или поликарбонатная мембрана, с гидро и пароизоляционными свойствами. Листы мембраны кладутся в нахлест с припуском в 10 – 15 см. Стыки проклеиваются лентами пароизоляционного скотча. Края листов на 15 – 20 см поднимают на стены ленточного фундамента.
6. Гидроизоляция защитит нижнюю часть бетонной плиты (подбетонки) от влажностных испарений. Это увеличит срок жизнеспособности плиты. В дополнение, гидроизоляция не позволит бетонному «молочку» из свежей «стяжки» уйти в щебень, что снизит расход раствора, и стимулирует гидратацию бетона. Вместо мембраны укладывать рубероид не следует, срок его жизнеспособности в этой среде — не высокий. За 10 лет рубероид разрушится, а пленка так и будет стоять, сохраняя свои влагоизоляционные свойства.
7. Конструируем опалубку. Для многоразовой опалубки подходит ламинированная фанера. Этот материал, вариант многоразовой опалубки, она может применятся до 20 раз. Такая опалубка приводит форму боковых частей плиты к идеальной геометричности. Профессиональные строители делают именно такую опалубку. При самостоятельных работах опалубку можно делать из обычной доски.
8. Устройство подготовительного слоя бетона. Арматурная сетка там не требуется. Заливаем бетон, марки М 200 – М 250. Льем из него бетонную плиту с толщиной 40 – 70 мм. Заливаем в один прием, чтобы получить монолитное бетонное основание. В процессе заливания возможны перерывы не более чем на один час. Заливать лучше состав, приготовленный на производстве. Заливая состав, который смешан самостоятельно, вы несете риски, по несоблюдению пропорций и качества составляющих, при его изготовлении. От свойств заливаемого состава, зависит качество будущей бетонной плиты.
9. Поверх без арматурного бетонного основания, создается один гидробарьер. Укладывается влагоизоляционная мембрана. Устройство укладки и герметизации стыков, такое же, как у гидроизоляции под бетонной плитой. Надо применять влагоизоляционную мембрану (ПВХ или поликарбонат), рубероид не стоит использовать из-за его малой жизнеспособности.
10. Теперь следует снизу утеплить будущую бетонную стяжку. Устройство происходит так: используется плитный экструдированный пенополистирол или пенопласт ПСБ 25. Слой теплоизоляции, для «стяжки», лучше сделать в толщину 100 – 150 мм. При сечении плит утеплителя в 50 мм, устройство будет в 2 – 3 слоя. Плиты укладываются так, чтобы швы слоев между собой не совпадали. Шов плит одного слоя, должен находится примерно под серединой плиты другого слоя. Это увеличит теплоизоляционные свойства, не позволит появится температурным мостам в слое утепления, и сделает пол по грунту более энергоэффективным.
11. Устройство слоя гидроизоляции для защиты утеплителя от бетонного раствора будущей «стяжки». Границы листов мембраны сопрягаются в нахлест, на 10 – 15 см, и герметично проклеиваются лентами скотча.

Далее идут вариации видов бетонной армированной «стяжки». Для увеличения несущих способностей плиты используется арматурная сетка с ячейками 50х50 или 60х60. Можно устроить связанную с фундаментом «стяжку» или не связанную — «плавающую» «стяжку».

Фото 2. Строительство дома из обрезного бруса

Каждая из «стяжек» («жесткая» и «плавающая»), имеет свои плюсы и минусы. Невозможно однозначно сказать, какая из «стяжек» лучше. При правильно выполненном песчано — гравийном основании, исключающем его усадку, оба вида «стяжек» можно спокойно применять.

Различия между полами в контексте грунта

• Таёжно – лесная почва. Она подразделяется на дерновую, подзолистую, болотную почвы.
• Лесостепеная почва. В типах бурой и серой лесной почвы, чернозема. Водоносный горизонт (уровень грунтовых вод) в каждом виде, типе и подтипе почвы находится на своем уровне от поверхности. В рамках одного подтипа почвы, геомеханическая модель грунта на участке обладает индивидуальностью. При проектировании ленточного фундамента все это учитывается. Грунтовые потоки и грунтовые бассейны (грунтовые воды), в каждой геомеханической модели грунта располагаются на индивидуальной глубине. Изучите в проектной документации по ленточному фундаменту, глубину залегания грунтовых вод, соотнесите ее с глубиной подушки основания. Проконсультируйтесь с инженером – архитектором. Лучше это делать с тем, кто участвовал в постройке вашего ленточного фундамента.

Конструктивные слои для пола

• Геоткани лежащей на грунте котлована.
• Подготовленного грунтового песчано – гравийного основания.
• Двух слоев гидроизоляции, с герметизированными швами.
• Бетонного основания.
• Слоя гидроизоляции.
• Теплоизоляционного барьера толщиной в 100 – 150 мм, из пенопласта ПСБ 25 или экструдированого пенополистирола.
• Гидроизоляционной мембраны.
• Армированной стяжки, «плавающей» или жестко связанной по периметру с ленточным фундаментом.
• Утепление пола. Внутри плиты размещены системы коммуникаций с теплоносителем. Это системы теплый пол.

Фото 3. Конструкция устройства пола

Метод плавающей стяжки на грунте

Плавающая «стяжка» на грунте – это пол по грунту, в котором бетонная плита, системно отсечена от стен ленточного фундамента. Это делает поднятый на стену фундамента край гидроизоляции, и слой демпфирующей ленты.

Грунтовое основание, у плавающей стяжки на грунте, идентичное описанному выше. Грунтовая «подушка» под полом устраивается по той же системе.

Плита пола плавающей «стяжки», сосуществует отдельно от ленточного фундамента. Во время усадочных процессов в ленточном основании здания, «стяжка» пола «всплывет» по вертикальной оси, то есть фактически останется на месте. Ленточного демпфера по периметру, хватит, чтобы компенсировать температурные расширения «стяжки» пола. В качестве смягчающего ленточного материала подходит: «изолон».

Фото 4. Плавающая стяжка

Этапы создания пола с помощью деревянных лаг

1. Лазерный нивелир, работающий в режиме отображения горизонтальной плоскости определяет высоту деревянных лаг над полом.
2. Сверлятся отверстия в лагах пола под регулируемые опоры.
3. В лаги вставляются опоры, при их помощи деревянные лаги регулируются на необходимую высоту над полом.
4. После контрольного замера уровня нивелиром, излишек пластиковой гильзы опоры срезается с лаги в уровень с ее поверхностью.
5. Под деревянными лагами утепление пола, проводится плитным утеплителем, минеральной ватой или ЭППС. Свойства этих материалов гарантируют надежное утепление. Если используем под полом минеральную вату, то ее закрываем сверху пароизоляционной мембраной.
6. При применении половой доски, ее можно монтировать прямо на лаги. Если планируется другие покрытия, то на деревянные лаги пола крепят фанеру.

Пол на деревянных лагах надежное техническое решение, завершающее алгоритм: пол по грунту. Черновой пол из бетонной плиты, добротное основание под пол на деревянных направляющих. Регулируемые опоры лаг выведут чистовой деревянный пол в идеальную горизонталь, даже если черновой пол от нее далек.

Фото 5. Пол на деревянных лагах

Необходимо учитывать нагрузки на доску лаги, в зависимости от размера пролета комнаты. При пролете в 2 метра, сечение досок должно быть 110х60 мм, тогда по инженерным расчетам: нагрузки на направляющие, допустимыми.

На пролете в 3 метра, нагрузки на лаги закономерно возрастают, поэтому их толщина растет до 150х80 мм. Надо по технологии соблюдать рост сечения досок лаг и шаг между ними, в зависимости ширины пролетов и толщины половой доски. Тогда нагрузки распределятся правильно, и зыбкости у пола не будет.

Сухая стяжка по грунту

• Лазерным нивелиром определяют уровень алюминиевых лаг над черновым полом.
• Лаги – направляющие, выставляются и регулируются.
• Между лагами пола сыпят сухой, гранулированный, сыпучий, теплоизоляционный материал. Его равномерно распределяют и выравнивают правилом в уровень с лагами.
• На направляющие монтируют в два слоя листы ГВЛ. Укладка листов проводится так что бы шов нижнего листа приходился на средину верхнего листа. Листы между собой связывают на клей.
• К лагам пола гипсоволокнистые крепят на саморезы.

Фото 6. Сухая стяжка по грунту

Финишным покрытием может быть любой пол, в том числе и деревянный.

Что нужно учесть при выполнении пола по грунту

Внутри периметра ленточного фундамента, в поле по грунту, система инженерных коммуникаций: канализационная труба и водопровод прокладываются в песчано — гравийной «подушке». Система канализации и водопровод строения, лежат в слое утрамбованного песка. Даже если системы коммуникаций находятся выше уровня промерзания, то их все равно следует утеплять. Это касается всех систем строения: канализации, горячего и холодного водоснабжения. В случае экстремально сильных морозов, уровень промерзания может оказаться выше расчетного.

Замёрзшие магистрали канализации и водоснабжения строения, принесут хлопоты. Следует продублировать обе эти системы коммуникаций расположив их там же. Тогда в случае аварийных ситуаций, вам не придется вскрывать пол и всю конструкцию песчано — гравийной подушки. Вы, просто не трогая пол, переключитесь на дублирующую систему коммуникаций, и станете спокойно жить дальше.

Фото 7. Схема устройства пола в деревянном доме

Компания «Домостроительные технологии Павла Усманова», охотно поможет вам выполнить полы по грунту, в любом из вышеуказанных вариантов. В Москве и Санкт – Петербурге мы уже больше 10 лет, профессионально проектируем, и строим в полном цикле, загородные дома из различных материалов. Обращайтесь пожалуйста, мы с удовольствием вам поможем.

Написать комментарий

Различные типы фундаментов в жилых домах, их применение, плюсы и минусы

Надежный фундамент является основой любого жилого или коммерческого строения. Фундамент является важнейшим компонентом здания, обеспечивающим его устойчивость и безопасность.

Различные типы фундаментов зданий имеют уникальные особенности, преимущества и ограничения, которые необходимо учитывать при проектировании здания.

В этой статье будут рассмотрены различные типы фундаментов, используемых в жилых домах, их применение, плюсы и минусы.

Неглубокие фундаменты и глубокие фундаменты

Неглубокие фундаменты обычно используются, когда грунт достаточно прочный, чтобы выдержать вес здания. Неглубокие фундаменты обычно сидят поверх почвы и не закапываются слишком глубоко. Эти типы фундаментов обычно используются для жилых домов, легких коммерческих зданий и небольших сооружений.

Напротив, глубокие фундаменты (обычно сваи) используются, когда грунт слабый или неустойчивый, а вес здания должен поддерживаться более глубокими, прочными грунтами или камнями. Глубокие фундаменты могут быть дорогостоящими и обычно используются для более крупных и сложных конструкций, таких как небоскребы, мосты и большие коммерческие здания.

Распространенные типы фундаментов в жилых строениях

Фундаменты из бетонных плит

Фундамент из бетонных плит (также известный как плита на грунте) представляет собой тип фундамента, состоящий из одного слоя железобетона, заливаемого непосредственно поверх грунта.

Он подходит для зданий на ровной поверхности или с минимальным уклоном и обычно используется для небольших и легких конструкций, таких как дома на одну семью, блоки или таунхаусы.

Проект бетонного плитного фундамента включает расчет нагрузки здания и несущей способности грунта для определения толщины и прочности плиты. Плиты на земле часто проектируются с дополнительным бетонным покрытием, чтобы предотвратить попадание влаги на арматуру и нарушение целостности фундамента. Затем почву выравнивают и уплотняют, а сверху укладывают слой щебня или гравия для облегчения дренажа. Затем поверх камня кладется слой пластиковой пленки, чтобы предотвратить просачивание влаги в плиту. Затем бетон заливается поверх пластикового покрытия и армируется стальными стержнями или сеткой для повышения его прочности и долговечности.

Рисунок 1: Бетонная плита на земле (образец)

Преимущества фундаментов из бетонных плит включают простоту конструкции, простоту строительства и экономичность для небольших и легких конструкций. Однако они не обладают достаточной пропускной способностью для коммерческих зданий, и существует вероятность растрескивания и оседания, если грунт не уплотнен должным образом, а также отсутствие доступа к водопроводным и электрическим системам, учитывая, что строительные коммуникации залиты в плиту или под нее.

Фундаменты из бетонных плит являются одними из самых экономичных и простых в строительстве, но могут не подходить для более крупных и тяжелых конструкций и могут трескаться и оседать, если грунт под плитой неравномерно оседает из-за неправильного уплотнения. В отличие от настила фундаменты из бетонных плит не подходят для домов, построенных в районах с неустойчивым грунтом.

Рисунок 2: Конструкция плиты на грунтовом фундаменте (образец)

Плотный фундамент (матовый фундамент)

Плотный фундамент, также известный как матовый фундамент, представляет собой непрерывную плиту, которая охватывает всю площадь здания.

Подходит для зданий, построенных на неустойчивом грунте или с высоким уровнем грунтовых вод. Этот тип фундамента предназначен для равномерного распределения веса здания по почве, обеспечивая устойчивую платформу для конструкции.

Сплошные фундаменты имеют внутренние и краевые балки, которые представляют собой утолщенные секции для поддержки вертикальных нагрузок, таких как колонны или несущие стены. В коммерческих зданиях эти утолщенные секции заменяются более глубокими сваями.

Рисунок 3: Схема плотного фундамента (ссылка)

Проектирование ростверка предполагает расчет нагрузки здания и несущей способности грунта для определения толщины плиты. Затем поверх слоя щебня или гравия насыпается железобетонная плита, которая способствует улучшению дренажа и предотвращает просачивание влаги внутрь здания. №

К преимуществам фундаментов под ростверки относятся их способность обеспечивать устойчивое основание для зданий даже на слабых грунтах, простота строительства и экономичность по сравнению с другими типами фундаментов. Однако ограничения включают необходимость тщательного анализа грунта, чтобы убедиться, что фундамент может адекватно выдержать вес здания, и существует вероятность растрескивания и оседания из-за движения грунта.

Рисунок 4: Конструкция фундамента с плотным основанием (образец)

Сплошные фундаменты подходят для плохих почвенных условий и могут равномерно распределять нагрузки, но могут быть подвержены подъему и затрудненному доступу к водопроводным и электрическим системам, которые часто забрасываются в плот или под него в трубопроводах. Сплошные фундаменты равномерно распределяют нагрузки по всему основанию, что делает их подходящими для больших жилых домов. Сплошные фундаменты требуют большего количества земляных работ и бетона, чем фундаменты на фундаменте.

Рассеянный фундамент

Рассеянный фундамент — это тип фундамента, который распределяет вес здания по более широкой площади грунта, который может быть изолированным (несколько отдельных фундаментов) или непрерывным (ряд одинарного фундамента).

Этот тип фундамента подходит для небольших и легких конструкций, таких как дома на одну семью и небольшие многоквартирные дома. Как и в случае плотного фундамента, проектирование насыпного фундамента включает расчет нагрузки здания и несущей способности грунта для определения размера и глубины фундамента. Затем фундамент выкапывается на соответствующую глубину, формируется арматура и в котлован заливается бетонное основание.

Рисунок 5: Типы фундаментов (ссылка)

Преимущества распорных фундаментов включают простоту конструкции, легкость конструкции и экономичность для небольших и легких конструкций.

Тем не менее, ограничения включают их недостаточную способность для больших зданий и их способность к оседанию и растрескиванию, если грунт не уплотнен должным образом. Насыпные фундаменты, как правило, являются наиболее экономичным вариантом и подходят для большинства типов почв. Распорные фундаменты, как правило, проще всего ремонтировать или заменять.

Рисунок 6: Детализация армирования для растянутого фундамента ([Ссылка](Детали армирования для растянутого фундамента))

Фундаменты для свай

Фундаменты для свай — это тип фундаментной системы, состоящей из ряда колонн, известных как сваи, которые обычно изготавливаются из бетона или стали и устанавливаются глубоко в землю, чтобы выдержать вес здания или сооружения. Каждая опора размещается в стратегически важных местах под несущими стенами или колоннами здания, а вес конструкции и прилагаемые нагрузки передаются на опоры.

Рис. 7: Схема пирса и перемычки (ссылка)

Фундаменты для опор часто используются в районах, где грунт слишком слаб, чтобы выдержать вес традиционного фундамента, или где грунт склонен к смещению или оседанию. Пирсы глубже, чем другие фундаменты жилых домов, и их можно использовать для достижения более глубоких прочных грунтов, которые имеют более высокое опорное давление и могут нести большую нагрузку. Опоры обычно размещаются через равные промежутки по периметру здания или в виде сетки по всей площади фундамента. Опоры могут быть спроектированы как сборные и забитые в землю, либо просверленные и построенные на месте, в зависимости от условий грунта и требований к нагрузке конструкции.

Одним из преимуществ столбчатых фундаментов является то, что они могут быть спроектированы с учетом различных условий грунта или строительных нагрузок, что делает их универсальным вариантом фундамента.

Сборные и забивные опоры позволяют значительно сократить время строительства, что делает их популярным выбором для небольших зданий и жилых домов. Фундаменты опор, как правило, требуют крупной техники для бурения глубоких отверстий или забивания сборных элементов в грунт, что обычно требует большой рабочей зоны и временных работ, выполняемых для опорных подушек для тяжелого оборудования.

Рисунок 8: Пример фундамента свай в жилом доме (Эталон)

Фундамент подвала

Фундамент подвала — это тип фундамента, обеспечивающий жилое или складское помещение ниже основного уровня здания. Он подходит для зданий на наклонных участках или в районах с ограниченным земельным пространством. Фундамент подвала можно соорудить с использованием системы подпорных стен из бетона или кирпичной кладки.

Проект цокольного фундамента включает расчет нагрузки здания и несущей способности грунта для определения глубины и размера стен фундамента. Проект фундамента подвала является более подробным, чем проекты фундаментов других жилых домов, поскольку для проектирования стен необходимо выполнить анализ активного и пассивного давления грунта и убедиться, что они обладают достаточной способностью выдерживать боковую нагрузку прилегающего грунта.

Рисунок 9: Схема фундамента подвала (ссылка)

Фундамент подвала требует значительных земляных работ, чтобы освободить место для самого подвала. Затем стены строятся из литого бетона или каменных блоков, которые армируются стальными стержнями или сеткой для повышения их прочности и долговечности.

К преимуществам цокольного этажа относятся их способность обеспечивать дополнительное жилое или складское пространство, что потенциально увеличивает стоимость недвижимости, а также их устойчивость к погодным условиям и стихийным бедствиям. Однако ограничения включают возможность инфильтрации воды и проблем с влажностью, необходимость надлежащей вентиляции и изоляции, а также более высокие затраты на строительство, связанные с земляными работами и строительством ниже уровня земли.

Они также могут быть восприимчивы к проникновению воды, плесени и затрудненному доступу к сантехническим и электрическим системам из-за глубины, на которой обычно устанавливаются инженерные коммуникации. Фундаменты подвала также требуют установки дренажных систем и гидроизоляции для предотвращения повреждения водой.

Рисунок 10: Конструкция фундамента подвала (образец)

Фундаменты для подполья

Фундамент для подполья — это тип фундамента, который обеспечивает неглубокое пространство между землей и основным уровнем здания. Он подходит для зданий на ровной поверхности или с минимальным уклоном. Фундамент для подполья может быть построен с использованием системы стен из бетона или кирпичной кладки.

Проект фундамента подполья включает расчет нагрузки здания и несущей способности грунта для определения глубины и размера стен фундамента.

Рис. 11: Схема фундамента подвального помещения (ссылка)

Как и фундамент подвала, проектирование фундамента подполья требует активного и пассивного анализа давления грунта, который необходимо выполнить для проектирования стен и обеспечения их достаточной способности выдерживать боковую нагрузку прилегающего грунта.

Однако глубина котлована для фундамента подполья намного меньше, чем для фундамента подвала, что означает, что стены не должны иметь значительную несущую способность, как фундаменты подвала. Внутренними несущими элементами фундамента подполья могут быть сваи или ленточные фундаменты.

К преимуществам фундаментов для подполья относятся их способность обеспечивать доступ к водопроводным и электрическим системам, их способность улучшать качество воздуха в помещении за счет обеспечения вентиляции и более низкие затраты на строительство по сравнению с фундаментами подвала. Однако ограничения включают возможность появления влаги и вредителей в подполье, необходимость надлежащей вентиляции и изоляции, а также возможность оседания и растрескивания, если почва не уплотнена должным образом.

В отличие от других типов фундаментов, фундаменты подполья требуют установки вентиляционной системы для предотвращения скопления влаги и влажности. Еще одно отличие состоит в том, что фундаменты с подпольем могут быть дороже фундаментов из бетонных плит из-за дополнительных земляных работ и установки вентиляционной системы.

Рис. 12: Фундамент подполья со сваями (ссылка)

Заключение

Хотя точное определение стоимости каждого типа фундамента затруднено без конкретной информации о проекте, существуют некоторые общие диапазоны затрат, которые можно использовать в качестве ориентира.

Важно отметить, что эти затраты могут сильно различаться в зависимости от таких факторов, как местонахождение проекта, наличие и стоимость материалов, а также сложность конструкции.

Методологии проектирования и строительства также могут различаться в зависимости от типа фундамента.

Например, для настила фундаментов обычно требуется выемка грунта и заливка отдельных бетонных фундаментов, в то время как для ленточных фундаментов требуется заливка одной сплошной бетонной плиты. Фундамент подвала требует земляных работ и возведения стен и пола, в то время как фундамент подполья требует возведения стен и фальшпола.

Процедуры проектирования и строительства для каждого типа фундамента должны учитываться вместе с бюджетом и конкретными потребностями здания и участка.

Трещины в фундаменте, оседание или ремонт течи могут варьироваться от 200-200 до 200-7000 и иногда требуют значительных временных работ для поддержки здания.

Большинство структурных проблем для каждого фундамента можно решить путем надлежащего анализа грунта квалифицированным инженером, а также тщательных процедур обеспечения качества строительства в соответствии с местными строительными стандартами для обеспечения долговечности фундамента.

ClearCalcs предлагает упрощенный процесс проектирования бетонных фундаментов/подкладок, фундаментов стен, бетонных ленточных фундаментов/стен (сплошной фундамент), фундаментов бетонных опор (IBC 2021) и консольных подпорных стен, которые могут значительно помочь в проектировании фундаментов подвалов и фундаментов подполья в соответствии со стандартами ASCE 7 со ссылками на Американский институт бетона для США, а также AS 3600 для Австралии.

Типы стропильных фундаментов – преимущества и особенности

Типы плотного фундамента Фундамент выбираются на основе множества критериев, включая несущую способность, применимые нагрузки, условия площадки, экономическую эффективность и т. д. Плотный фундамент представляет собой сплошную плиту, опирающуюся на грунт и покрывающую всю площадь предлагаемой конструкции. Это один из наиболее часто используемых типов фундамента в строительстве. Типы фундаментов классифицируются в зависимости от их применения.

1. Что такое плотный фундамент?
2. Типы ростверков – принцип
3. Расчет напряжения грунта
4. Факторы, влияющие на типы ростверков
5. Типы ростверков
6. Типы ростверков: Сплошной плитный ростверк
   9017 1 Плоский стропильный матовый фундамент
   1. Сплошной плот
   2. Сплошной фундамент
   3. Сплошные плоты
7. Плитно-балочный фундамент
8. Свайный ростверк
90 171 Ячеистый ростверк
9. Балансирующий или плавучий фундамент
10. Преимущества плотного фундамента
11. Недостатки плотного фундамента

Что такое ростверк?

Сплошной фундамент/матовый фундамент представляет собой сплошную плиту, которая укладывается на определенную глубину и распространяется по всей конструкции. Сплошные фундаменты имеют несущие стены и колонны для передачи нагрузок от конструкции на землю. Эти фундаменты обычно используются, когда несущая способность грунта низкая, и отдельные фундаменты не могут выдерживать нагрузки. Сплошной фундамент помогает перенести всю нагрузку конструкции на большую площадь.

Типы ростверка – видео на Youtube

Типы стропильных фундаментов – Статьи по теме от vincivilworld

4 сентября 2022 г.

17 сентября 2020 г. 13 апреля 2021 г.

4 октября 2020 г.

5 июня 2020 г. 9 апреля 2021 г.

14 июня 2020 г. 18 сентября 2020 г.

10 декабря 2020 г. 14 декабря 2020 г.

Типы ростверков – принцип

Ростверк распределяет общие нагрузки от конструкции по всей площади конструкции. По сравнению с другими типами фундаментов , используемыми в гражданском строительстве, они могут снизить нагрузку на грунт. Сплошные фундаменты отличаются от других фундаментов именно этим механизмом распределения напряжений.

Расчет напряжения грунта

напряжение = общая нагрузка, приходящаяся на конструкцию + собственный вес плота/площадь фундамента ростверка

Учитывайте общую нагрузку 300 т и размер фундамента

Размер: 20 м x 10 м

Нагрузка на грунт = 300/200 = 1,5 т/кв. м

Та же конструкция с опорой на 8 отдельных опор

Размер: 2 м x 2 м

Общая площадь = 8 x 4 = 32 кв.м

Нагрузка на грунт = 300/32 = 9,37 5 т/кв.м

Это показывает, что при той же нагрузке мы получаем напряжения 1,5 т/кв.м для плота и 9375 т/кв.м для индивидуальных фундаментов.

Так как площадь контакта с плотом больше, нагрузка распределяется по большей площади и, следовательно, нагрузка на грунт очень мала.

Факторы, влияющие на типы ростверка

Сплошной фундамент обычно предпочтительнее других фундаментов, когда возникает одна из следующих ситуаций.

• Индивидуальная конструкция фундамента и свайный фундамент строительство может быть дорогостоящим, когда несущая способность грунта очень низкая.

• Когда несущая способность грунта меньше, и важно свести к минимуму напряжения, возникающие в грунте.

• Колонны, стены жесткости и т. д. расположены так близко друг к другу, что отдельные фундаменты могут перекрываться.

• Любой другой тип фундамента может покрывать более 50% общей площади земли под строением.

• Когда существует возможность неравного урегулирования.

• Предпочтительно для фундаментов сложного оборудования.

• Используется, когда предлагаемая конструкция включает подвалы.

Сплошные фундаменты подходят для подвальных зданий, где фундаментные плиты будут подвергаться прямым временным нагрузкам в зависимости от полезности здания. Сплошной фундамент является лучшим выбором, потому что земляные работы могут быть завершены с помощью легких экскаваторов в районах с плохими почвенными условиями и ограниченным доступом к тяжелой землеройной технике.

Типы плотных фундаментов

Типы плотных фундаментов выбираются на основе множества факторов, включая несущую способность, область применения, экономическую эффективность и т. д. Сплошные фундаменты в целом классифицируются следующим образом.

• Сплошной плитный фундамент
• Плитный балочный плотный фундамент
• Свайный ростверк
• Сотовый плотный фундамент
• Балансирующий или плавучий фундамент

Типы плитных фундаментов: Сплошной плитный фундамент

В сплошном плитном фундаменте колонны и стены расположены на одинаковом расстоянии друг от друга, и распределение нагрузки также одинаковое. Поскольку они спроектированы как плиты одинаковой толщины, эти фундаменты с плотами известны как фундаменты из сплошных плит. Эти фундаменты армированы нижним слоем и верхним слоем.

Сплошные плитные фундаменты делятся на четыре типа.

• Фундамент из плоского мата
• Платформа с широким носком
• Плотный фундамент
• Скользящие плоты

Фундамент с плоскими плотами

Плоские маты используются для небольших зданий с равномерным расстоянием между колоннами и фундаментом, покрывающим всю конструкцию. Эти фундаменты имеют нижнее и верхнее армирование.

Плот с широкими пальцами

Сплошной фундамент с широкими пальцами используется, когда конструкция должна быть экономичной. Полноразмерный сплошной плитный фундамент может не потребоваться для поддержки нагрузок конструкции. В этом случае с обеих сторон предусмотрен сильно усиленный носок, как показано на рисунке, чтобы выдерживать нагрузки.

Ленточный фундамент

Плоты плотные применяются при неравномерной осадке поверхности или неравномерных слоях. В такой ситуации каменные плиты будут укладываться, как показано на рисунке, на уплотненную поверхность. Каменные одеяла и плотные башмаки помогают распределить нагрузку на конструкцию.

Сплошные плоты

Сплошной фундамент имеет полностью уплотненную песчаную подушку под плотом. Для облегчения переноса нагрузки размер песчаного слоя должен быть немного больше размера плота. Бока фундамента можно заполнить любым сжимаемым материалом.

S

Плитный балочный плитный фундамент применяется при неравномерном распределении нагрузок и склонности фундамента к перекосам. Балки, входящие в состав плит, служат ребрами жесткости. Плот армирован двумя слоями сетки, один снизу и один сверху. Балки могут обеспечить дополнительную жесткость и защитить от деформации.

Свайный ростверк

Стропы поддерживаются свайным фундаментом в этом типе матового фундамента, как показано на рисунке. Когда нагрузки на конструкцию чрезвычайно велики, несущая способность грунта очень низкая, а уровень грунтовых вод очень высокий, используются эти фундаменты. Свайные фундаменты идеально подходят для высотных зданий и тяжелых промышленных конструкций, таких как высотные дымоходы из железобетона, силосы и резервуары для хранения, которые обычно поддерживаются одним элементом фундамента. Из-за их высокой стоимости они обычно не используются в жилых помещениях. Свайно-пластинчатый фундамент избавляет от необходимости проектировать очень тяжелый ростверк или очень консервативный свайный фундамент с большей глубиной.

Вместо этого они выбирают комбинацию оптимизированного ростверка и свайного фундамента, способного распределять нагрузки. Над свайным фундаментом плавает ростверк. Обычно используется в таких конструкциях, как дымоходы, силосы, бункеры и подвесные резервуары для хранения, где даже незначительная осадка грунта может привести к разрушению конструкции.

Фундамент из ячеистых плит

Ячеистый ростверк состоит из двусторонних фундаментных балок с массивной плитой на земле внизу и подвесной плитой наверху. Верхняя и нижняя плиты соединяются промежуточными балками, превращая фундамент в двутавровую конструкцию.

Для покрытия верхней плиты можно использовать сборные потолки. Верхняя плита отливается с использованием сборных перекрытий или других типов несъемной опалубки или жертвенной опалубки и заполняется облегченными блоками-заполнителями.

Обычно используется в районах с интенсивной горнодобывающей деятельностью и плохой несущей способностью почвы. Фундаменты должны выдерживать большие изгибающие моменты. В этих случаях они являются предпочтительным вариантом. Ячеистые плоты используются при удалении вскрышных пород, в результате чего увеличивается несущая способность. Ячеистые плоты можно использовать для контроля подъемного давления грунта.

Уравновешивающие или плавучие фундаменты

Уравновешивающие плоты или плавучие фундаменты используются в районах, где несущая способность грунта очень низкая, а осадки грунта должны поддерживаться в допустимых пределах.

Плавучий фундамент работает по принципу, согласно которому общий вес грунта и воды, удаляемых с выемки, должен равняться весу предполагаемой конструкции.

• Сплошной фундамент — это безопасная и экономичная альтернатива другим поверхностным и глубоким фундаментам.
• Сплошной фундамент предпочтительнее в районах с низкой несущей способностью грунта, неравномерной осадкой и смешанным типом грунта. Несущая способность этих фундаментов достигается за счет распределения напряжений по большей площади.
• В густонаселенных городских районах доступ к площадкам часто ограничен, что делает невозможным мобилизацию тяжелой техники для устройства фундамента другими методами. Сплошные фундаменты могут быть построены с очень небольшим количеством оборудования из-за их небольшой высоты.
• Сплошные фундаменты, по сравнению с другими изолированными фундаментами, предоставляют проектировщикам крайне необходимую опцию с точки зрения ограничения пределов осадки в рамках кодовых положений.
• При выборе значений осадки у проектировщиков есть возможность выбрать более высокие значения по сравнению со стандартными фундаментами. Сплошной фундамент предотвращает неравномерную осадку.
• Сплошной фундамент представляет собой очень гибкий вариант конструкции, который можно настроить в соответствии с почвенными условиями и работоспособностью.
