Применение ленточного фундамента в строительстве

• Главная
»
• Полезные статьи
»
• Начало строительства
»
• Применение ленточного фундамента в строительстве

Ленточный фундамент является самым распространенным типом фундаментов, который применяется при строительстве различных зданий с массивными стенами, тяжелыми перекрытиями, наличием цокольного этажа и подвального помещения. Главный принцип создания ленточного фундамента заключается в том, чтобы обеспечить основание для всех несущих стен постройки. В случае, когда планируется строительство подвала, бетонные перегородки фундамента также несут функцию подвальных стен.

Финансовая часть вопроса

Верхняя часть ленточного фундамента называется обрезом, нижняя – подошвой. Для выполнения такого фундамента непременно требуется установка опалубки, а также наличие подъемного крана. То есть, руководителю строительного проекта для достижения качественного результата придется немало раскошелиться. Чего стоит только вклад средств в материалы бетонирования. Цена на заливку пола бетоном в этом случае тоже должна быть учтена строителем. Однако, без сомнений, правильное выполнение всех тонкостей позволит создать фундамент на века.

Для каких строений нужен ленточный фундамент?

Прокладка ленточного фундамента обязательна в том случае, если к постройке планируется дом со стенами из камня, кирпича или бетона. Если строение предполагает монтаж железобетонных или металлических перекрытий, верным решением вновь станет ленточный фундамент. Также его создание необходимо при отсутствии однородности грунта на участке. Возведение дома на основе фундамента другого типа может с течением времени привести к деформации строения, в то время как ленточный фундамент обеспечит целостность зданию и не позволит проявиться трещинам.

Качество проекта и стройматериалов

Обязательным фактором выполнения фундамента становится грамотно составленный проект. Безответственность по отношению к данному требованию может в будущем привести к серьезным проблемам с устойчивостью постройки, что вынудит владельца вложить немало средств на реставрацию. Очень важно также не стараться сэкономить в процессе возведения фундамента. Материал обязан быть лучшего качества, а работы происходить в полном соответствии с установленными технологиями.

Виды ленточных фундаментов

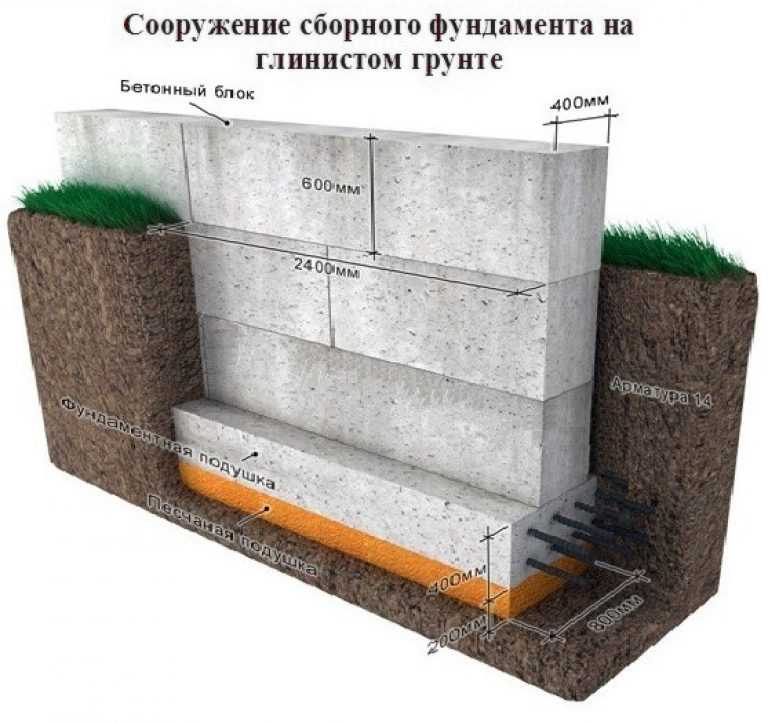

Ленточные фундаменты подразделяются на монолитные бетонные, сборные бетонные и кирпичные ленты.

Строительство ленточного фундамента

Правильный выбор типа фундамента будущего здания является одним из основополагающих факторов обеспечения надежности строения и долговечности его эксплуатации. Выбор должен базироваться на сопоставлении свойств оснований под фундамент и характеристик самого здания. Одними из часто используемых типов фундаментов как промышленных, многоэтажных и коммерческих зданий, так и для частного строительства являются ленточные. Широта их применения связана с простой конструкции, относительной дешевизной и возможностью использования в грунтах с различными несущими способностями.

Часто реализуемые типы зданий

Применение и особенности ленточных фундаментов

Для современных изданий существует несколько разных разновидностей ленточных фундаментов. Классификация происходит по материалу конструкции, методу возведения самого фундамента, а также по глубине заложения. По методу возведения выделяют две большие группы фундаментов это монолитные, когда конструкция возводится непосредственно в грунте, сборные, когда элементы фундамента производятся на заводе, а на строительной площадке выстраиваются в ленту. По материалу, из которого возводятся фундаменты, они бывают бутовые, бутобетонные, кирпичные, бетонные, железобетонные.

Бутовые чаще применяются для небольших зданий. Кирпичные фундаменты применяются редко и также для небольших зданий или хозяйственных строений, так как этот материал хуже выдерживает негативное воздействие влаги из грунта. Бутобетонные, бетонные и железобетонные часто используются для малоэтажного строительства. В производственных, жилых многоэтажных и коммерческих строениях применяются сборные или монолитные железобетонные фундаменты.

По расстоянию от уровня грунта до подошвы фундамента выделяют заглубленные и мелкозаглубленные ленты. Мелкозаглубленные фундаменты появились относительно недавно в целях экономии средств и уменьшения трудозатрат. Спектр их применение ограничен малоэтажным строительством на не пучинистых грунтах. Мелкозаглубленный фундамент устраивается выше глубины промерзания на песчано-гравийной подушке. Существует опасность разрушения фундамента при использовании мелкозаглубленных лент на пучинистых грунтах. Как разновидность существуют еще незаглубленные фундаменты, которые устраиваются непосредственно на поверхности грунта с использованием подсыпки из щебня и песка.

Надежные типы деревянных домов

Выбор глубины заложения

При проектировании ленточных фундаментов важно правильно подобрать глубину заложения подошвы. Для этого рассматривается такой комплекс факторов:

• Геологические особенности участка. По данным геологического разреза оцениваются характеристики грунтовых пластов и выбирается основной несущий слой. Если подошва фундамента будет опираться на слабый слой грунта, это может привести к деформации конструкции и возникновению неравномерных осадок. Также не целесообразно оставлять небольшой слой какого-то слабого пласта, если под ним есть основание с лучшими несущими способностями.
• Наличие и глубина подвала и других подземных частей здания. При наличии подвалов ленточный фундамент необходимо закладывать на минимально возможную глубину от уровня пола подвала, но не меньше чем 50 см от этой отметки.
• Глубина промерзания грунта. Расчетная глубина промерзания грунта определяется с учетом нормативной глубины промерзания для региона из СНиП 2.02.01-83 «Основания зданий и сооружений» и коэффициента теплового режима здания из того же нормативного документа.

С учетом всех факторов выбирается минимально возможная глубина заложения.

Приемлимые типы материалов

Преимущества ленточных фундаментов

Позитивные и негативные стороны применения ленточных фундаментов в строительстве зависят не только от самого типа фундамента, но и от его разновидности. Общие преимущества и недостатки ленточных фундаментов в сравнении с другими типами можно дополнить также плюсами и минусами разных типов лент. К общим преимуществам ленточных фундаментов в сравнении с плитными и свайными относят:

• Возможность изготовления с применением минимального количества оборудования и техники. Для возведения монолитного ленточного фундамента на участке необходимо лишь выкопать траншеи нужной глубины и с помощью доступных инструментов заполнить ее арматурным каркасом и бетоном. Технология трудоемкая, но не требует дорогостоящего оборудования и материалов. Для возведения сборных фундаментов необходим кран.
• Возможность воспринимать большие нагрузки от здания и передавать их несущим слоям грунта.
• Долговечность. Возведенный с учетом всех требований технологии железобетонный ленточный фундамент обладает расчетным сроком службы более 100 лет.
• Прочность.
• Возможность устройства подвальных и цокольных этажей. Например, при применении свайных фундаментов возведение подвала существенно усложняется.
• Низкая стоимость. Во многих случаях ленточный фундамент требует меньших затрат чем свайный и почти всегда дешевле плитного.

Также можно выделить позитивные стороны различных подвидов ленточных фундаментов друг от друга. Например, монолитная лента часто не требует гидроизоляции, так как является одним непрерывным массивом. При использовании фундаментных блоков между ними возникают стыки, которые необходимо гидроизолировать.

Популярная отделка фасада

Недостатки ленточных фундаментов

Основным недостатком ленточного фундамента является невозможность его строительства во всех типах грунтовых оснований. Для грамотного устройства необходим анализ геологических особенностей на участке и состава грунта. Ленточный фундамент нельзя использовать на пучинистых грунтах, при высоком уровне грунтовых вод, в слабых и просадочных основаниях. Если говорить о недостатках отдельных типов ленточных фундаментов, то сборные конструкции требуют привлечения тяжелой техники для монтажа фундаментных блоков, а также гидроизоляция стыков.

Часто используемые типы кровли

Технология строительства ленточных фундаментов

Технология возведения зависит от его разновидности и характеристик грунта. Для малоэтажного строительства чаще используются монолитные ленточные железобетонные фундаменты, рассмотрим этапы их возведения. Возведение любого фундамента состоит из этапов проектирования, подготовки основания и непосредственно строительства. При проектировании рассчитываются геометрические размеры, материал фундамента, глубина его заложения. На этапе земляных работ подготавливаются траншеи или котлован. Все строительство монолитного ленточного фундамента можно разделить на такие папы:

• Земельный участок очищается от мусора, кустов и деревьев, выравнивается. Снимается верхний слой почвы на глубину 20-25 см, этот плодородный слой можно использовать на участке для посадки растений.
• Проводится разметка осей будущего фундамента. На территории с привязкой к проекту отмечаются углы здания, пересечение несущих стен. В этих местах вбиваются колышки или куски арматуры, между которыми натягивается веревка или леска.
• Выкопать траншею под будущий фундамент. Ширина траншеи должна быть такой, чтобы удобно было монтировать опалубку. Для заглубленных фундаментов рекомендуется копать траншею больше на 50 см с каждой стороны ленты. При различной глубине заложения ширина траншеи может варьироваться.
• Дно траншеи утрамбовывается и засыпается смесью щебня и песка. Подсыпка также утрамбовывается.
• Устанавливается опалубка. Для опалубки применяется обрезная или строганная доска, щиты из древесноволокнистой плиты, OSB, металлические щиты заводского изготовления. При установке опалубки необходимо следить за вертикальностью щитов и соблюдением размеров. При использовании досок ровную строганную сторону необходимо разворачивать к фундаменту. Крепить щиты опалубки между собой необходимо прочно и подпирать для избегания их разрушения и выдавливания бетонной смесью при заливке.
• Далее укладывается арматурный каркас. Для этого используются арматурные стержни и готовые арматурные сетки и каркасы. Шаг армирования и диаметр арматуры определяется расчетом в зависимости от массивности здания, характеристик грунта и ширины ленты. Если устраивается Т-образный фундамент, то армирование нижней расширенной части проводится большим количеством арматуры, так как как эта часть будет передавать всю нагрузку от здания на основание. Если фундамент устраивается одинаковой ширины на всей высоте, то нижняя часть ленты также требует повышенного процента армирования. Следует внимательно отнестись к соединению каркаса в местах соединения наружных и внутренних стен и на углах здания, так как там возникают повышенные нагрузки. Необходимо следить чтобы расстояние от края арматурного стержня до опалубки не было меньше 35 мм для обеспечения защитного слоя.
• Следующим этапом является заливка бетона. Оптимально заказать готовый бетон на заводе. Это связано с тем, что при его изготовлении проверяются характеристики полученной смеси, чистота используемых материалов, обеспечение класса и марки. Для небольших частных домов чаще всего используется бетон М200 класса В15. При самостоятельном изготовлении бетонной смеси на участке с помощью бетономешалки трудно контролировать характеристики полученной смеси и чистоту щебня, песка. Укладку бетона необходимо проводить таким образом, чтобы не нарушать целостность арматурного каркаса и опалубки. Заливка должна производиться непрерывно без образования стыков. При этом использовать виброукладчик.

После заливки фундамента проходит процесс застывание бетона и набора его расчетной прочности. Этот процесс обычно проходит на протяжении 28 суток при температуре 20 °C. Снимать опалубку и проводить с фундаментом дальнейшие работы можно уже на 7—10 день после заливки. После застывания при необходимости необходимо привести гидроизоляции фундаментной ленты для этого используется обмазка, рулонные гидроизоляционные материалы, напыление или специальные грунтовки. Широта использования ленточных фундаментов говорит об их качестве и удобстве строительства и эксплуатации. Фундаментную ленту чаще всего проще изготовить с минимальными затратами финансов и времени. Необходимо лишь следить за соблюдением технологии использовать качественные строительные материалы.

Все о ленточном фундаменте — инженер-строитель

В этом посте вы узнаете все о ленточном фундаменте .

В том числе:

• Что такое ленточный фундамент?

• Детали ленточного фундамента

• Когда их использовать

• Когда их не использовать?

• Их виды и

• Процесс строительства.

Давайте начнем.

Что такое ленточный фундамент?

Это тип мелкозаглубленного фундамента.

Состоит из непрерывной полосы, образованной по центру под несущими стенами.

Эта непрерывная полоса служит основанием для стен.

Ширина этой полосы необходима для распределения нагрузки по площади грунта, способной выдержать нагрузку без чрезмерного уплотнения.

Обычно размер и положение полосы напрямую связаны с общей шириной стены, возводимой поверх нее.

И она должна быть в три раза больше ширины стены.

Концепция заключается в том, что нагрузка передается под углом 45 градусов от основания стены к грунту.

И глубина этого фундамента должна быть равна или больше общей ширины стены.

В настоящее время для этого фундамента в основном используется бетон, так как его легко укладывать, распределять и выравнивать в траншеях для фундамента.

Кроме того, он приобретает достаточную прочность на сжатие по мере затвердевания, чтобы выдерживать нагрузку на фундамент.

Но иногда вместо бетона используют кирпичи.

Этот фундамент имеет некоторые другие названия, такие как Фундамент стены , Распорный фундамент и Непрерывный фундамент .

Когда используется ленточный фундамент?

Обычно этот фундамент используется в качестве основания несущих стен.

Но грунт должен иметь хорошую несущую способность .

Если несущая способность грунта плохая, можно использовать ленточный фундамент.

В этом случае необходимо построить более широкие фундаменты из железобетона.

Ленточный фундамент предпочтителен для малоэтажных и среднеэтажных жилых домов.

В некоторых случаях они используются для поддержки ряда близко расположенных столбцов.

Но…

Когда не следует использовать ленточный фундамент?

Если в здании несколько колонн с высокими локальными нагрузками, этот фундамент может не подойти. В таких ситуациях можно использовать изолированный фундамент.

При очень низкой несущей способности грунта ленточные фундаменты использовать не следует. В таких случаях рекомендуется строить матовые фундаменты или другие фундаменты глубокого заложения, например, свайные.

Но если несущая способность грунта хорошая, то все же ленточный фундамент нельзя использовать для зданий выше трехэтажных .

Однако, как строитель, вам не нужно много думать об этом.

Потому что это часть конструкции.

Однако в практической сфере строительства мы иногда сталкиваемся с различными проблемами. Так что лучше немного изучить дизайн.

Итак, давайте посмотрим…

Преимущества и недостатки ленточного фундамента

Как и любой другой тип фундамента, ленточный фундамент также имеет преимуществ и недостатков .

Если говорить о достоинствах:

• Простой по конструкции.

• Для сборки не нужны дорогие инструменты или оборудование.

• Требуется меньше времени на строительство.

С другой стороны:

• Это основание сравнительно малоустойчиво.

• Ленточное основание может увеличить стоимость на завершающем этапе строительства, так как необходимо выполнить некоторые дополнительные ручные работы, такие как засыпка грунта в траншею и ее выравнивание.

Процесс установки ленточного фундамента

Ниже я опишу основной процесс строительства ленточного фундамента.

Первый , выкопать траншею.

Для этого:

Возьмите чертеж из книги чертежей конструкций и изучите его.

По чертежу определите положение основания на земле.

И выкопайте землю, чтобы сформировать траншею.

Делая траншею, помните, что траншея должна быть шире, чем ширина фундамента. Чтобы у вас было достаточно места для опалубки, а также достаточно места для работы в траншее.

Далее , Сделать PCC.

PCC означает простой цементный бетон.

Делается под фундаментом, чтобы создать прочную и ровную основу для фундамента.

Иногда вместо РСС делают цоколь кирпичный плоский.

Если основание твердое и сухое, вы можете просто положить полиэтиленовые листы вместо подошвы PCC или Brick.

После этого установить опалубку и арматуру.

Когда основание для фундамента готово, вы можете приступить к изготовлению бетонной опалубки для фундамента.

Для этого возьмите размер фундамента из чертежа конструкции и соберите опалубку.

Также установите арматурные стержни ( при наличии ).

Окончательно , Залить бетон в форму

Проверить все по чертежу.

Если вас все устраивает, можете заливать бетон в форму.

После затвердевания бетона можно снять опалубку и засыпать траншею.

Заключение

Вот и все о ленточном фундаменте.

Я надеюсь, что этот пост помог вам ясно понять суть.

Теперь я хотел бы услышать от вас:

Вы устанавливаете PCC под фундамент?

Или, может быть, вы кладете кирпичную плоскую подошву.

Какова ваша стратегия при выборе между PCC или кирпичной кладкой?

Позвольте мне извлечь уроки из вашего опыта, оставив комментарий ниже.

ОСНОВЫ: ПРОСТОЙ СПОСОБ ВЫБРАТЬ ЛУЧШЕЕ ИСПОЛЬЗОВАНИЕ | by Eunice Edeoghon

Фундаменты представляют собой горизонтальные или вертикальные структурные элементы, которые поддерживают конструкции и передают нагрузки на почву ниже по оптимальной цене. Хороший фундамент может:

1. Повышение устойчивости конструкции

2. Распределение веса конструкции на большой площади грунта

3. Предотвращение неравномерной осадки

4. Предотвращение бокового смещения конструкции

Во всем мире существуют различные виды грунта с разной несущей способностью. Так, в зависимости от профиля грунта, размера и нагрузки сооружения инженеры выбрали наиболее подходящий из различных типов фундамента для строительных объектов. Эти различные типы обсуждаются по мере нашего продвижения.

ТИПЫ ФУНДАМЕНТОВ И ИХ ИСПОЛЬЗОВАНИЕ

Фундаменты можно в целом классифицировать как:

1. Неглубокий фундамент

2. Глубокий фундамент

Неглубокий фундамент

Применяется в районах, где несущая способность грунта высока на небольшой глубине. Как правило, глубина фундамента меньше ширины фундамента или менее 3 м. Здесь на несущую способность фундамента влияют условия поверхности. Типы фундамента включают в себя:

· Индивидуальный фундамент или изолированный фундамент или башмак

Используется, когда нагрузка от конструкции приходится на колонны (рис. 3). Обычно каждая колонна имеет собственное основание, которое может быть прямоугольной, квадратной или круглой формы. Подходит, когда колонны расположены не плотно и нагрузка на конструкцию относительно невелика.0004

Здесь объединены два или более подкладных фундамента, потому что колонны расположены достаточно близко, а их изолированные фундаменты пересекаются друг с другом. Цель состоит в том, чтобы добиться равномерного распределения нагрузки по всей площади фундамента. Его также можно использовать для предотвращения пересечения фундаментом границы участка (как показано на рис. 4)

РИСУНОК 4: КОМБИНИРОВАННЫЙ ФУНДАМЕНТ

· Фундамент стены или ленточный фундамент

Он используется для распределения нагрузки несущей конструкции стены до земли. Ширина стены фундамента обычно в 2-3 раза превышает ширину стены фундамента. Он распределяет вес материала по более широкой площади, обеспечивая лучшую устойчивость. Он используется там, где у вас есть прочная почвенная основа и в незаболоченных районах. Как правило, чем слабее почва, тем шире полоса.

РИСУНОК 5: ВИДЫ ЛЕНТОЧНОГО ФУНДАМЕНТА

· Плотный или матовый фундамент

Они распределяются по всей площади здания, чтобы выдерживать структурные нагрузки от колонн и стен. Он в значительной степени решает проблему дифференциальной осадки, с которой сталкиваются вышеупомянутые типы фундаментов. Бетон распределяется по этому основанию от основания фундамента до немецкого пола, иначе известного как DPC (влагонепроницаемый слой). Их чаще всего используют при строительстве подвальных помещений. Он подходит для мест с песчаным и рыхлым грунтом, то есть с плохой несущей способностью грунта, где конструкция будет подвергаться ударам и рывкам или в заболоченных местах, но в этом случае здание должно иметь меньшую этажность.

РИСУНОК 6: ИНЖЕНЕРЫ, РАБОТАЮЩИЕ НА ФУНДАМЕНТЕ НА МАТЕ НА МЕСТЕ РИС. 7: ВИДЫ ПЛОТНОГО ФУНДАМЕНТА

· Консольный или ленточный фундамент

Эти фундаменты аналогичны комбинированному фундаменту тем, что состоят из двух или более фундаментов колонн, которые хорошо соединены по бетонной ленточной балке. Фундаменты под колонны строятся индивидуально и соединяются ленточной балкой. Его также можно использовать для предотвращения пересечения фундаментом границы участка.

РИС. 8: ЛЕНТОЧНЫЙ ФУНДАМЕНТ РИС. 9: ВИДЫ ЛЕНТОЧНОГО ФУНДАМЕНТА

Глубокий фундамент

Неглубокий фундамент может быть неэкономичным или даже невозможным, когда несущая способность грунта у поверхности слишком мала. В этих случаях для передачи нагрузок на более прочный слой, который может располагаться на значительной глубине ниже поверхности земли, используются фундаменты глубокого заложения. Нагрузка передается через поверхностное трение и торцевую опору

· Свайный фундамент

Свая представляет собой тонкий элемент с малой площадью поперечного сечения по сравнению с его длиной. Сваи передают нагрузки за счет поверхностного трения или подшипника. Через колонны передаются большие нагрузки на твердые слои грунта, находящиеся значительно ниже уровня земли; предотвращение подъема конструкции из-за боковых нагрузок, таких как землетрясения и силы ветра. Он подходит для многоэтажных домов. Он используется в заболоченных районах и там, где несущая способность почвы у поверхности относительно низкая, а верхний слой почвы по своей природе сжимаем. В дополнение к опорным конструкциям сваи также используются для закрепления конструкций против подъемных сил и для оказания помощи конструкциям в сопротивлении боковым силам и силам опрокидывания.

РИСУНОК 7: СВАЙНОЙ ФУНДАМЕНТ

· Буровые шахты или кессонные фундаменты

Они аналогичны свайным фундаментам, за исключением того, что они залиты на месте. Он подходит для мягких глин и рыхлых водоносных зернистых грунтов или там, где существуют артезианские водоносные горизонты. Кессон представляет собой непроницаемую конструкцию, которую можно плавать в нужном месте, а затем заглублять на место до нужного уровня, а затем заливать бетоном, который в конечном итоге превращается в фундамент. Он в основном используется в качестве опор мостов и в сооружениях, требующих фундамента под водоемами. Он снижает шум и вибрацию. Он выдерживает нагрузки от конструкции за счет сопротивления вала и/или сопротивления схождения

РИСУНОК 8: ФУНДАМЕНТ КЕССОНА

· Фундамент опоры

Опора представляет собой подземное сооружение, передающее более тяжелые нагрузки, которые не могут быть переданы мелкозаглубленными фундаментами. Он обычно мельче, чем свайный фундамент. В отличие от сваи, он может передавать нагрузку на подшипник, а не на поверхностное трение. Он используется там, где здоровые слои горных пород лежат под слоем разложившейся породы наверху, где большая нагрузка должна быть передана на почву, и где верхний слой почвы представляет собой жесткую глину, которая сопротивляется забивке несущей сваи

РИСУНОК 9: ФУНДАМЕНТ ДЛЯ СТОЛПА

Другие фундаменты включают:

· Ступенчатый или ступенчатый фундамент

Предлагает решение для поиска фундамента для неровной (неровной) местности. При этом котлованы выполнены в виде ступеней одинаковой глубины и длины (рис. 10). Цель состоит в том, чтобы избежать ненужной резки и наполнения, что сводит к минимуму затраты. Цоколь конструкции должен начинаться после самой высокой точки земли. Иногда железобетонную сваю забивают по самому нижнему основанию фундамента, чтобы предотвратить боковое смещение

РИСУНОК 10: НАСТУПЕНЧАТЫЙ ИЛИ СТУПЕНЧАТЫЙ ФУНДАМЕНТ

· Фундамент перевернутой арки

Используется в местах со слабыми грунтами и на участках, где невозможна глубокая выемка грунта или нагрузка конструкции сосредоточена на столбах. Расположение столбов определяет размах арок. Толщина кольца арки должна быть больше или равна 30 см.

РИСУНОК 11: ФУНДАМЕНТ ПЕРЕВЕРНУТОЙ АРКИ

· Фундамент ростверка

Подходит для участков с очень плохой несущей способностью грунта, но требуется нести очень массивная нагрузка. Они предусмотрены для строительства стоек.

РИСУНОК 12: ИЗОМЕТРИЧЕСКИЙ ВИД РОСТЯЖНОГО ФУНДАМЕНТА РИСУНОК 13: РОСТЯЖНЫЙ ФУНДАМЕНТ

ЗАКЛЮЧЕНИЕ

Фундамент является наиболее важной частью конструкции, и необходимо уделить серьезное внимание выбору наилучшего типа, который будет поддерживать конструкцию.
