Ленточный фундамент на глинистой почве: Ленточный фундамент на глине

Ленточный мелкозаглубленный фундамент на глинистых грунтах

Без укладки фундамента, который служит основой строения, принимая на себя весь его вес, не обходится практически ни одно строительство. Вид фундамента зависит не только от материалов и характеристик возводимого сооружения, но и от типа почвы и грунта, на котором он строится. Одним из наиболее сложных вариантов грунта являются глинистые почвы.

Вид фундамента зависит от типа почвы и грунта, на котором происходят строительные работы. Глинистая почва является наиболее сложным вариантом грунта для возведения на нем сооружения.

Мелкозаглубленныи ленточныи фундамент на глине или суглинке позволит уменьшить стоимость строительства и трудозатраты, ускорить сам процесс возведения дома.

Для частного строительства это один из самых распространенных видов фундаментов. При грамотном подходе дом на таком основании прослужит не меньше, чем дом на заглубленном фундаменте.

Причины деформаций фундамента здания и их предотвращение

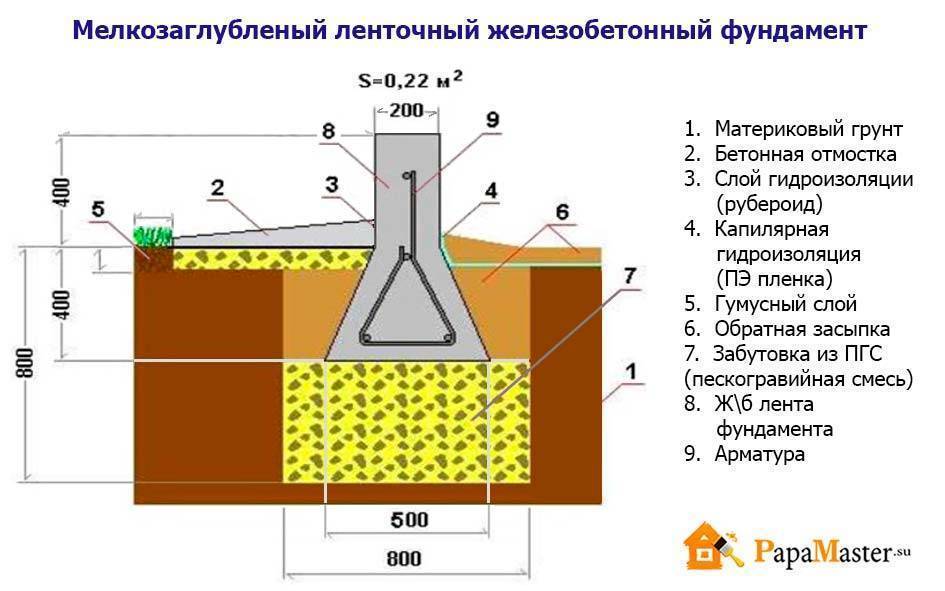

Схема мелкозаглубленного ленточного фундамента на глине.

Глины, состоящие из очень мелких частиц, могут накапливать в своем составе влагу и размываться грунтовыми водами. Вследствие этого глинистые грунты являются просадочными, пластичными и сильнопучинистыми. Пучинистыми с более низкой несущей способностью, чем глины, являются и суглинки — пески с примесью глины.

Тем, кто собирается укладывать фундамент своими руками на таких грунтах, следует иметь представление о наиболее часто встречающихся причинах повреждений оснований построек:

• просадка основания — постепенное погружение в почву. При малоэтажной застройке встречается достаточно редко. К тому же опорная площадь ленточного фундамента, как правило, заметно превышает расчетную площадь;
• выпучивание в случае заложения основания выше линии промерзания почвы может проявить себя в пучинистых грунтах, содержащих суглинки или влагонасыщенные глины. При промерзании они увеличиваются в объеме. Воздействуя на основание снизу вверх, их давление может превышать вес самого здания. При промерзании почвы на глубину прядка одного метра это воздействие может вызывать смещение до 15 см;
• боковые воздействия, которые не исчезают, даже если подошва основания расположена ниже, чем глубина промерзания грунта. Они способны оторвать верх фундамента от его низа или даже вытащить его вместе с замерзшей почвой. Отсюда следует, что мнение о том, что чем глубже основание фундамента, тем лучше, является ошибочным;
• боковой сдвиг.

Предотвратить повреждения фундамента можно следующими способами:

Рисунок 1 — Варианты возведения ленточного основания: 1 — Монолитный, 2 — Сборно-монолитный, 3 — Сборный из железобетонных блоков, соединенных верхним и нижним арматурным поясом, 4 — Сборный из железобетонных блоков, соединенных верхним арматурным поясом.

• внутри тела фундамента по всему его объему следует закладывать арматурный металлокаркас, который жестко связывает его верхнюю и нижнюю части;
• подошва основания должна быть шире, чем его верхняя частью, а стенки тщательно выровнены. Боковые поверхности желательно покрыть скользящим слоем — пленкой из полиэтилена или машинным маслом. Это заметно уменьшит боковое воздействие грунта на фундамент;
• действие боковых сил пучения грунта можно ослабить, применяя фундамент мелкого заглубления, поскольку в этом случае уменьшается его боковая поверхность.
• боковой сдвиг может возникнуть при возведении здания на крутом склоне. В этих условиях надежнее жестко связанные арматурой в продольном и поперечном направлении ленточные основания;
• глубину, на которую способен промерзать грунт, можно уменьшить, утепляя слой почвы вокруг фундамента пенопластом, керамзитом или шлаком.

Вернуться к оглавлению

Мелкозаглубленный ленточный фундамент на глинистых грунтах

Как уже было показано, для легких зданий (загородных или дачных домов) на глине лучше всего подходит ленточный фундамент, заглубленный на небольшую величину. Связанный в жесткую единую конструкцию, он перераспределяет отдельные деформации грунта по всей своей длине. Укладывается он по периметру здания под несущими стенами строения. Подходит не только для легких стен из дерева, но и для более тяжелой кирпичной кладки.

По устройству ленточныи фундамент значительно проще свайного или плитного, но обойдется дороже, поскольку недешев основной его материал — железобетон. Существует несколько вариантов возведения ленточного основания, заглубленного на малую глубину (см. рис. 1):

Рисунок 2 — Схема закладки ленточного мелкозаглубленного фундамента на глине.

1. Монолитный, содержащий два арматурных пояса.
2. Сборно-монолитный с выпусками из арматуры.
3. Сборный из железобетонных блоков, соединенных верхним и нижним арматурным поясом.
4. Сборный из железобетонных блоков, соединенных верхним арматурным поясом.

Самым надежным вариантом является первый, подразумевающий возведение монолитной железобетонной ленты прямо на участке. Следует иметь в виду, что наземные конструкции дома на ленточном основании должны иметь достаточную прочность на изгиб. В этом случае дом будет представлять собою единую плавающую систему, устойчивую к деформациям при точечных воздействиях со стороны промерзающего грунта.

Вернуться к оглавлению

Особенности технологии укладки фундаментов на глине

Заглубляемые на мелкую глубину фундаменты чаще всего укладывают своими руками. При этом главное — не ошибиться в приблизительных расчетах, учитывая в первую очередь степень пучения и несущую способность грунта. На основании этих расчетов выбираются габариты фундамента и толщина подушки из песка, щебня, гравия или шлака.

http://moidomkarkas.ru/youtu.be/8Y4NKX_xz8k

Рекомендуемая глубина закладки ленточного мелкозаглубленного фундамента на глине в условиях нашей страны от 50 до 100 см. Ориентировочные размеры такого фундамента показаны на рис. 2. Надземная часть основания не должна быть больше подземной его части, но может быть меньше ее. Самый распространенный вариант — глубина залегания и высота фундамента над землей 40-50 см.

При устройстве основания сначала копается траншея. На ее дно укладывается и тщательно трамбуется подушка из выбранного защитного материала. Затем ставится опалубка для монолитного или распорки для сборного фундамента, после чего заливается смесь для монолитного или устанавливаются блоки для сборного фундамента. Монолитный ленточный фундамент следует укрепить армировочной металлической сеткой.

Перед утеплением основание следует гидроизолировать. В качестве утеплителя чаще всего используются плиты из пенопласта. Они легки, дешевы, прекрасно удерживают в себе воздух, не позволяя фундаменту промерзать в самые сильные морозы. Другие теплоизоляционные материалы чаще всего обходятся дороже.

http://moidomkarkas.ru/youtu.be/SJMw7hgZy0s

Хотя мелкозаглубленный фундамент на глине — не такое дешевое сооружение, самым важным является то, что при качественной работе здание, установленное на нем, сможет прослужить долгие десятилетия.

Какой лучше фундамент на глине (суглинке) или супеси, при высоком уровне вод

Фундамент на глине, какой лучше использовать? Такой вопрос встает перед застройщиком, когда обнаруживается, что на его участке глинистая почва. Прочность фундамента зависит не только от качества строительных материалов. Большое влияние на надежность строения оказывают характеристики грунта, на который опирается дом.

Поэтому крайне важно на стадии проектирования выбрать оптимальный вариант фундамента, соответствующий геологическому строению участка застройки. Данная статья поможет частным строителям, которые собираются возводить дом на глине: какой фундамент лучше подойдет для такого случая?

Содержание статьи

• 1 Сложности строительства на глинистых грунтах
• 2 Виды глинистых грунтов
• 3 Выбор типа фундамента
  • 3.1 Ленточный фундамент
  • 3.2 Плитный фундамент
  • 3.3 Свайные фундаменты
• 4 Заключение

Сложности строительства на глинистых грунтах

Основными проблемами при строительстве фундамента на глинистых почвах является вероятность просадки, обламывания и вспучивания основы здания. Произойти это может под воздействием слишком большого давления на фундамент, или по причине недостаточной глубины его заложения.

В зоне особого риска находятся дома, стены которых построены из легких стройматериалов – пеноблоков, например (какой нужен фундамент для дома из пеноблоков). Силы пучения в глинах можно уравновесить только тяжелой надземной частью – кирпичной, каменной или железобетонной.

Виды глинистых грунтов

К глинистым грунтам относятся:

• супеси;
• суглинки;
• глины.

Глина представляет собой совокупность мелких (до 0,01 мм) частиц с небольшой примесью песка и пыли. Характеризуется сыпучестью и высокой пластичностью. На глине строить можно, если грунт однородный, а грунтовые воды залегают глубоко. Но в любом случае такой случай совсем не подходит для самостоятельного строительства.

Суглинок содержит до 10% глины. В зависимости от ее конкретного объема грунт может быть легким, средним и тяжелым. Суглинки склонны к морозному пучению, так что условия строительства на них относятся к категории сложных.

В супесях содержится не более 5 процентов глины. Эти грунты имеют еще одно название – плывуны, так как обладают большой подвижностью под влиянием подземных вод. Строить фундамент на супесчаных почвах нежелательно, но если другого выхода нет, выбирают свайные конструкции со щебеночной основой.

Выбор типа фундамента

При строительстве фундамента на глинистой почве, независимо от выбранного типа, необходимо выполнять главное правило: ширина подошвы должна быть больше верхней части конструкции на 25 и более процентов (различные виды фундамента для частного дома). В обязательном порядке обустраивается подушка из песка и гравия (или щебня).

Ответить на вопрос: какой фундамент лучше на глинистой почве — однозначно нельзя. При выборе типа конструкции необходимо принимать во внимание несколько моментов: стоимость, характеристики грунта и глубина залегания грунтовых вод. При определенных обстоятельствах он может быть ленточным, плитным или свайным.

Ленточный фундамент

Ленточный фундамент на глине подойдет для тяжелых построек и легких деревянных строений (для ленточного фундамента своими руками — пошаговая инструкция).

Но если в первом случае обустраивается заглубленная конструкция, подошва которой находится ниже границы промерзания, то во втором предпочтение следует отдать мелкозаглубленному фундаменту: на глинистой почве легкая надземная часть не сможет стать противовесом силам пучения.

Монолитная лента применяется только в том случае, если грунтовые воды находятся ниже линии промерзания грунта. На суглинистых почвах фундамент такого типа можно строить, если геологоразведка подтвердила равномерность залегания пластов по всей строительной площадке.

Только в таком случае неравномерные деформации при пучении грунта не будут угрожать конструкции.

Схема ленточного фундамента на глине.

Плитный фундамент

Плитные фундаменты на глине являются наиболее надежными, но и самыми дорогими (о плюсах и минусах плитного фундамента). Поэтому практикуют их только в случае строительства роскошных особняков.

Другое название такого типа фундамента на глинистой почве – плавающий. При любых подвижках грунта плита движется вместе с ним, сохраняя равномерность нагрузки.

Плита заливается практически на поверхности земли. Но практикуют и заглубленные плиты – в домах с подвалами. В этом случае стены подземной части дома, и плита составляют единую монолитную конструкцию.

Если вам надо построить фундамент на суглинке, лучшего решения, чем монолитная плита, не найти (как сделать плитный фундамент своими руками — пошаговая инструкция). Поскольку подошва такого основания имеет максимальную площадь, даже расчетного сопротивления грунта в 1 кг/см2 достаточно для обеспечения устойчивости строения.

Схема плитного фундамента.

Свайные фундаменты

При помощи свай сооружается фундамент на супесях и прочих видах глинистых грунтов. Под здания большой площади устраиваются свайные поля: под стены опоры устанавливаются в виде рядов, а под колонны – кустами.

При выборе типа фундамента на глинистой почве с высоким уровнем грунтовых вод наиболее правильным решением является строительство дома именно на сваях (что такое обвязка свайно — винтового фундамента). При этом необходимо придерживаться основного правила – опора должна выполняться с уширением книзу.

Хорошо зарекомендовали себя винтовые сваи – конструкции, снабженные винтовыми лопастями в нижней их части (как сделать свайно — винтовой фундамент своими руками). При вкручивании винта сохраняется плотность грунта вокруг опоры – лопасти почву не взрыхляют, а подрезают отдельные пласты. Расчетная глубина установки винта находится ниже водоносного слоя и точки промерзания.

Схема свайно — винтового фундамента на глинистой почве.

Заключение

Устройство фундамента на глинистых грунтах – дело сложное, но вполне осуществимое. Главное – знать все преимущества и недостатки таких грунтов и грамотно использовать первые, избегая вторых.

Видео о том, чем опасна глина для фундамента.

Фундаменты на глинистом грунте | LABC

Будьте особенно осторожны при копании фундамента в глинистой почве, особенно если поблизости есть деревья. Глинистые почвы состоят на 40% из воды, но деревья могут изменять это количество по-разному в течение года, вызывая усадку или набухание почвы с достаточной силой, чтобы воздействовать на фундамент здания, поэтому очень важно, чтобы фундамент был на нужной глубине, чтобы предотвратить движение.

Вы можете определить, является ли ваша почва глиной, сжав ее — если она остается в той форме, которую вы с ней сделали, и не крошится, вероятно, это глина (но в очень сухих условиях даже глина крошится).

Пластичная глина

В Великобритании существует три типа глины, классифицируемых по их «пластичности» (или насколько они могут изменять объем из-за содержания воды):

• Глины с самой высокой пластичностью (и, следовательно, риск) обычно встречаются на юго-востоке Англии, простираясь через Ист-Мидлендс до Хамбера на севере и вниз до Бата на западе.
• Глины средней пластичности встречаются на остальной части юго-востока, через Мидлендс и выше за устьем Хамбера в направлении северо-востока. Есть также несколько изолированных районов на северо-западе Англии недалеко от побережья.
• Остальная часть Англии и Уэльса, как правило, представляют собой глины с низкой пластичностью, но они все же сопряжены с определенным риском.

Минимальные глубины

Сезонные изменения влияют на глинистые почвы, вызывая их набухание зимой и сморщивание летом. Вот почему для каждого типа глины существуют минимальные глубины фундамента. Ленточные, траншейные или насыпные фундаменты должны быть залиты минимум на 750 мм в глинах с низкой пластичностью, 900 мм в среднепластичных и 1000 мм в зонах повышенного риска.

Используйте бесплатный калькулятор глубины фундамента

Беда с деревьями

Но этих минимальных глубин недостаточно там, где есть деревья. В засуху деревья будут высасывать влагу из глины, вызывая усадку почвы и вызывая серьезную осадку и растрескивание домов с неглубоким фундаментом. Спил соседнего дерева тоже не поможет.

В нормальных погодных условиях глина приспосабливается к тому, как близлежащие деревья используют воду, и поддерживает постоянное количество воды, когда деревья вытягивают то, что им нужно. Если вы удалите взрослое дерево, глина не сможет удержать лишнюю воду и набухнет — иногда с достаточной силой, чтобы сдвинуть фундамент и поднять бетонные перекрытия, вызывая серьезные структурные повреждения.

Так что, сруби дерево или оставь его, в любом случае тебя облапошат! Единственный выход – сформировать фундамент под областью, затронутой деревьями.

Не уверены в своем типе почвы? Посетите http://mapapps2.bgs.ac.uk/ukso/home.html

Копайте глубоко

Малоизвестный факт о инспекторах по контролю за строительством в районах с усадочной глиной заключается в том, что все они являются экспертами по деревьям – или, по крайней мере, они часто имеют в машине «книгу деревьев». Это потому, что тип дерева определяет глубину фундамента — все они имеют разную потребность в воде. Худшими виновниками являются очень высокие деревья, такие как тополя и другие крупные широколиственные породы.

Если у вас есть дерево с «высокой потребностью в воде», влияние на глубину фундамента может быть огромным — часто требуются траншеи глубиной до 3 м с дополнительными мерами предосторожности, такими как сжимаемые доски для защиты от пучения. Так как же определить необходимую глубину?

Калькулятор глубины фундамента

Используйте бесплатный калькулятор глубины фундамента LABC Warranty, который охватывает подавляющее большинство деревьев, произрастающих в Великобритании. Все, что вам нужно сделать, это ввести тип почвы, тип дерева и расстояние от здания, и этот онлайн-инструмент покажет вам необходимую глубину фундамента.

Это очень удобно при оценке работы, так как вы можете заранее дать гораздо лучшее представление о стоимости фундамента для вашего клиента.

См. раздел LABC Warranty Foundations в Техническом руководстве

Прочтите другие наши статьи о работе с фундаментами

• Как сделать правильно: возведение стены на фундаменте
• Как сделать правильно: использование армирования в фундаменте
• Фундаменты со смещением: на случай, если вам не хватает границ
• Подкрепление существующих фундаментов
• Деревья и фундамент
• Основы плотного фундамента


Обратите внимание: мы приложили все усилия, чтобы информация была верной на момент публикации. Любое предоставленное письменное руководство не заменяет профессионального суждения пользователя. Обязанность ответственного лица или лица, выполняющего работу, заключается в обеспечении соблюдения соответствующих строительных норм или применимых технических стандартов.

^{Эта статья обновлена ​​28 марта 2022 г.}

Строительство на глинистых почвах

Строительство на глинистых грунтах обычно затруднено, так как глинистые грунты склонны к осадке, которая занимает несколько лет, прежде чем конструкция стабилизируется, что может привести к разрушению здания

Проседание фундамента с левой стороны и

Как строить на глинистом грунте

1. Ленточный фундамент без свай может быть опасен, так как дифференциальная осадка может привести к разрушению ленты и, в конечном итоге, конструкции
2. Рекомендуется использовать балочно-свайный фундамент по ТУ
3.  для небольших сооружений можно удалить до 1 м глины и заменить ее на утрамбованное твердое ядро ​​и заложить фундамент, обычно называемый плавающей плитой. но убедитесь, что утрамбованная область находится на расстоянии более 3 м от краев конструкции, но всегда консультируйтесь с уважаемым инженером.

Для получения дополнительной информации напишите [email protected]

или позвоните по телефону +263 775 185 929
