Ленточный фундамент на глинистой почве: Фундамент на глинистой почве

Фундамент на глинистой почве

Глина является одним из наиболее сложных вариантов пучинистых грунтов, в связи с чем фундамент на глинистой почве способен повести себя достаточно непредсказуемо. Легко размываясь талой водой и осадками, глина теряет свою форму и открывает элементы построенного на ней фундамента

Глина является одним из наиболее сложных вариантов пучинистых грунтов, в связи с чем фундамент на глинистой почве способен повести себя достаточно непредсказуемо. Легко размываясь талой водой и осадками, глина теряет свою форму и открывает элементы построенного на ней фундамента. Поэтому перед его строительством нужно изучить параметры грунта и правильно выбрать тип основания.

Особенности глинистой почвы, влияющие на фундамент

Глина состоит из микроскопических чешуек, пространство между которыми отлично удерживает влагу. Это способствует тому, что глинистый грунт приобретает пучинистость, то есть склонность к сильному увеличению в объеме при замерзании находящейся в нем влаги. Именно это свойство наиболее влияет на состояние фундамента – в морозную погоду глина начинает вытеснять его из почвы.

Во избежание такого явления пространство вокруг основания рекомендуется засыпать песком.

Эта процедура называется обратной засыпкой и ведет в некоторому удорожанию всего строительства.

Оценка качества грунта

Перед началом составления проекта настоятельно рекомендуется выполнить геологическую разведку для определения качества грунта. Изыскательские работы включают в себя:

• оценку состояния грунта на отдельных горизонтах;
• определение уровня грунтовых вод;
• установление уровня промерзания почвы.

Исследование грунта выполняется посредством бурения шурфов на предполагаемую глубину заложения основания. Решение о том, какой фундамент на глинистой почве для конкретного участка будет наиболее подходящим, следует принимать с учетом полученных результатов.

Комплексную проверку состояния грунтов рекомендуется проводить весной, когда грунтовые воды имеют максимальный уровень. Взяв образцы земли с разных горизонтов, можно получить полное представление о строении почвы и ее влажности.

Создание дренажной системы

При высоком залегании грунтовых вод, особенно, если они располагаются выше уровня промерзания, рекомендуется перед закладкой основания выполнить дренажные работы. Они заключаются в формировании вокруг будущего строения траншей с засыпкой гравием или системы труб с отверстиями, расположенных в земле под уклоном. Такой дренаж обеспечит отвод воды от фундамента.

Выбор типа фундамента на глинистых почвах

Фундамент на глинистой почве должен обладать высокой устойчивостью к ее трансформации. Выбор типа основания в данном случае выполняется в зависимости от показателей грунта и соотношения содержащихся в нем компонентов: глины, песка, воды.

Специалисты рекомендуют выбирать под будущую постройку один из следующих типов фундамента:

• ленточный
• мелкозаглубленный:
  • плитный
  • ленточно-свайный (комбинированный)
• свайный.

Такие основания являются наиболее подходящими для нестабильных грунтов, характеризующихся повышенной влажностью.

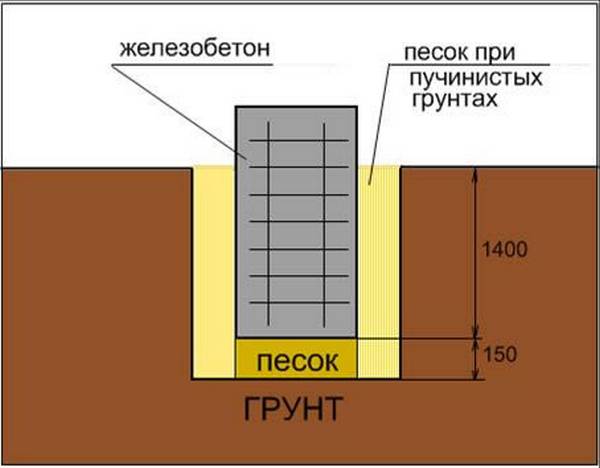

Ленточный фундамент на глине

Ленточное основание подходит и для легких деревянных строений, и для тяжелой кирпичной кладки. Большим преимуществом фундамента такого типа является возможность его обустройства практически на любом грунте с низким залеганием грунтовых вод.

Решив заложить ленточный фундамент на глине, необходимо учитывать, что его нужно делать только заглубленным. При этом глубина траншеи под него должна превышать уровень промерзания почвы. Данный показатель отличается для разных климатических зон. В северных регионах глубина фундамента на глинистой почве иногда достигает полутора метров, а котлован роется еще глубже.

Дно траншеи засыпается гравием, а сверху – песком. После этого вся поверхность траншеи прокладывается полиэтиленом или рубероидом, которые обеспечат гидроизоляцию основания и снизят силу давления грунта.

К подошве фундамент должен расширяться таким образом, чтобы его основание было примерно на треть шире основной части. Это повысит устойчивость конструкции и ее противодействие пучению грунта. Перед заливкой котлована закладывают армирующий каркас, перевязывая его прутья между собой.

Монолитная лента, заглубленная на 1-1,5 метра ниже залегания грунтовых вод, способна выдержать движение слоев почвы и является прочным основанием для любого строения. Такой фундамент подходит почти для всех грунтов, а создание глубокой траншеи позволяет обустроить в образовавшемся пространстве подвальное помещение.

Мелкозаглубленный фундамент

Глинистые почвы небезопасны для заложения мелкозаглубленного основания. Обычный ленточный фундамент в таких условиях закладывать нельзя. Поэтому специалисты рекомендуют вести строительство фундамента на глинистой почве по плитной или ленточно-свайной (комбинированной) технологии.

Армированная железобетонная плита создаст плавающий фундамент, который убережет постройку от подвижек глины в результате ее размывания или пучения. Плиту можно залить самостоятельно из бетона высокого качества или использовать уже готовую. Глубина заложения плитного основания определяется весом постройки. Плита не должна укладываться прямо на глину – под нее также роется котлован и насыпается гравийно-песчаная подушка.

При строительстве мелкозаглубленного ленточно-свайного основания выкапывается траншея по периметру здания, ее дно засыпается песком, а сверху заливается бетоном. В результате должна получиться монолитная лента высотой более 0,5 метра и шириной 0,3-0,5 метра.

Для повышения прочности такого основания в нем сооружают специальные шуфты. Это – опорные сваи, которые должны быть расположены ниже уровня промерзания с шагом в 2 метра. Для снижения воздействия вспучивания почв стороны фундамента делаются расширенными книзу, а пазухи засыпаются утрамбованным песком.

Свайный фундамент является наилучшим для глины, поскольку при установке свай в грунт есть возможность добраться до твердых слоев грунта, не зависящих от грунтовых вод и промерзания. Нижние слои неподвижны, поэтому на фундамент не будут влиять посторонние факторы.

Под строения с большими вертикальными нагрузками устройство фундамента на глинистой почве выполняют в виде свайных полей.

Под стены – в виде рядов, под колонны – кустами, а под опоры устанавливают по одной свае. На сваи укладываются балки (ростверки), которые объединяют их в одно цельное основание.

Каждый из указанных выше типов фундамента, возведенный на глинистой почве по всем правилам, будет служить надежной опорой для любой конструкции.

Читайте также:

Фундамент на глинистой почве своими руками

Глинистая почва на вашем участке, несмотря на ее сложность, может послужить хорошим основанием для возведения фундамента и строений.

Особенности глинистой почвы при возведении фундамента

Глинистая почва состоит из мельчайших чешуек, между которыми может хорошо накапливаться влага. Это приводит к тому, что такой грунт приобретает свойство «пучинистости» — он солидно увеличивает объем, когда влага в нем начинает замерзать. Это свойство необходимо обязательно учитывать при постройке фундамента на глинистой почве. В связи с тем, что глинистая почва может вытеснять фундамент в холодное время года – пространство вокруг фундамента на вашем участке придется засыпать песком. Такая обратная засыпка приведет к некоторому удорожанию строительства.

Оценка состояния грунта на участке

Перед тем, как начинать составлять проект фундамента – на вашем участке необходимо провести изыскательские работы.

Проверка состояния грунта состоит из следующих составных частей:

• Оценка качества грунта на различных горизонтах,
• Проверка уровня залегания грунтовых вод,
• Вычисление уровня промерзания грунта.

Для того, чтобы провести комплексную проверку состояния грунта необходимо весной, во время высокого уровня стояния грунтовых вод пробурить на месте будущего строения шурф глубиной около 2,5 метров. Грунт, поднятый с различных горизонтов шурфа, даст вам полное представление о строении и влажности почвы.

Проведение дренажных работ

В том случае, если на вашем участке фиксируется высокий уровень грунтовых вод, а тем более, если он превышает уровень промерзания грунта – перед постройкой фундамента необходимо провести дренажные работы. Постройка дренажной системы включает в себя формирование траншей с галечной засыпкой вокруг будущей постройки, которые будут отводить воду в сторону от здания. Дренажная система также может быть выполнена в виде труб с отверстиями, которые располагаются под землей и имеют уклон, который также способствует отводу воды.

Типы фундаментов на глинистых почвах

В зависимости от характеристик глинистых грунтов на вашем участке, степени содержания в них глины, песка и воды – профессиональные строители рекомендуют формировать под будущие строения следующие типы конструкций фундаментов:

• Ленточный фундамент
• Свайный фундамент
• Комбинированный ленточно-свайный фундамент

Каждый из них имеет некоторые нюансы в строительстве. Рассмотрим, как построить такие фундаменты своими руками.

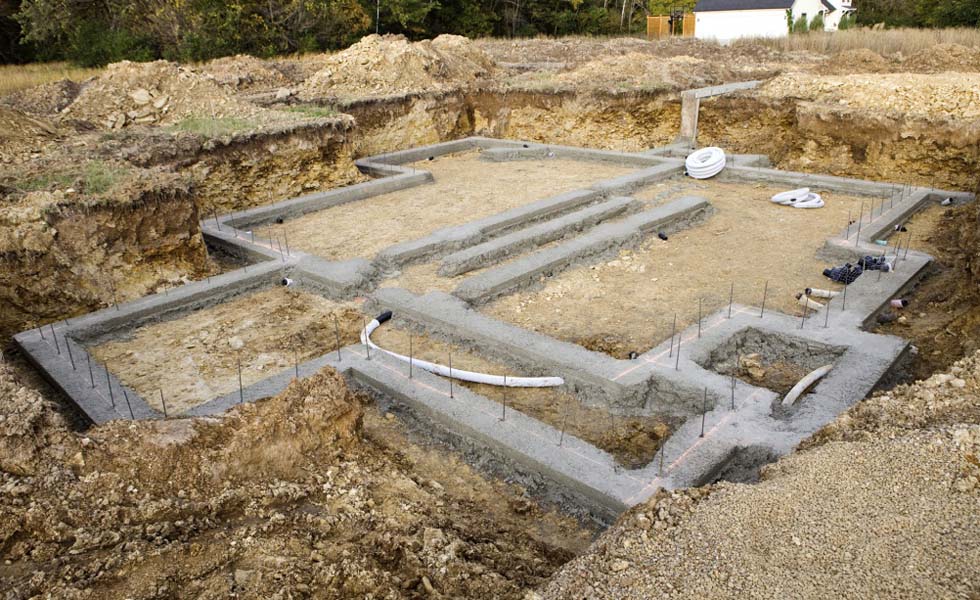

Строим ленточный фундамент на глинистой почве

Ленточный фундамент представляет собой бетонный монолит, который опирается на грунт большой площадью своего основания. Бетонная лента такого фундамента должна быть расположена под всеми несущим стенами, вне зависимости, наружными они являются или внутренними.

Постройка данного фундамента является довольно трудозатратной, но, тем не менее, такой ленточный фундамент на глинистой почве позволяет выдержать вес большого, солидного строения.

После составления проекта ленточного фундамента его необходимо перенести на местность. Перед этим со строительного участка лучше убрать слой плодородной почвы, так как его можно выгодно использовать в других частях вашего «имения».

Разметка под постройку ленточного фундамента (как, впрочем, и любого другого) производится при помощи колышков и натянутых шнуров. При постройке прямоугольника измеряются строительной рулеткой не только его стороны, но и диагонали. Таким образом достигается построение идеальных прямых углов.

1. Земляные работы при постройке ленточного фундамента заключаются в рытье траншеи . Глубина траншеи обычно чуть превышает глубину промерзания грунта, а ширину в нашем случае лучше принять побольше. Дело в том, что помимо строительства деревянной опалубки для бетонного раствора в траншеи нам придется еще проводить обратную засыпку песком, для того, чтобы исключить деформацию фундамента при замерзании и расширении глинистой почвы.
2. На дно траншей укладывается песок, который плотно утрамбовывается. Сверху на нем размещается утрамбованная щебенка.
3. На дне траншеи можно создать и опорную подушку из бетона толщиной около 10 сантиметров. Она будет шире, чем бетонная лента и будет распределять давление фундамента и строения на большую площадь.
4. Опалубка под заливку бетона строится из вбитых в землю (или заранее установленных в бетоне подушки вертикальных опорных столбов и нашиваемых на них прочных досок. Противоположные стороны опалубки можно соединить стяжками из деревянных брусков.

   Опалубка и армирование фундамента

5. Для того, чтобы ваша бетонная лента выдерживала не только вес дома, но и возможные подвижки грунта по всем направлениям – внутри деревянной опалубки строится металлический армирующий каркас. Для его формирования используются прутки диаметром 8-14 миллиметров, из которых составляется своеобразная клетка, не касающаяся, однако стенок опалубки, дна и поверхности будущей бетонной отливки.
6. Пересечения арматурных прутьев перевязываются строительными хомутами, фиксируются вязальной проволокой или свариваются.
7. Затем замешайте бетон из цемента выбранной марки, наполнителя (песка и щебенки) и воды. Укладывать бетонный раствор необходимо послойно, одновременно утрамбовывая его ил обрабатывая глубинным вибратором. Так вы предотвратите образование не заполненных бетоном полостей.

Строим столбчатый фундамент на глинистой почве

На глинистой почве также можно построить столбчатый фундамент. Для этого можно использовать как готовые опоры (железобетонные столбы или винтовые сваи), так и формировать буронабивные сваи.

Винтовые опоры – изготовленные из прочных металлических труб можно закручивать в землю простыми механическими воротами, а вот для размещения железобетонных свай придется воспользоваться услугами строительной техники.

Своими руками можно сформировать буронабивные сваи. Для этого на выбранных местах (под всеми углами строения, местами примыкания внутренних несущих стен и не реже, чем через 2,5 метра по прямой) бурятся скважины большого диаметра. На их дно укладывается песчаная и щебеночная подушка и заливается 10-сантиметровая бетонная опора. В скважины помещаются трубы (из полимеров, асбестоцемента или металлические). Внутри труб формируется многоярусная металлическая армирующая конструкция, которая затем заливается бетонным раствором.

Строим комбинированный свайно-ленточный фундамент на глинистой почве

При строительстве на глинистой почве можно совместить опорные столбы и ленточный фундамент. В этом случае столбы (или сваи) будут уходить ниже уровня промерзания грунта, а ленточный фундамент не будет иметь столь глубокое залегание.

При формировании такого фундамента металлический каркас опор и металлический каркас ленточного фундамента необходимо соединить в единую конструкцию.

Видео — фундамент на глине (глинистой почве) своими руками

https://www.youtube.com/watch?v=CZW2C02LsmA

Фундаменты на глинистом грунте | LABC

Будьте особенно осторожны при копании фундамента в глинистой почве, особенно если поблизости есть деревья. Глинистые почвы состоят на 40% из воды, но деревья могут изменять это количество по-разному в течение года, вызывая усадку или набухание почвы с достаточной силой, чтобы воздействовать на фундамент здания, поэтому очень важно, чтобы фундамент был на нужной глубине, чтобы предотвратить движение.

Вы можете определить, является ли ваша почва глиной, сжав ее — если она остается в той форме, которую вы с ней сделали, и не крошится, вероятно, это глина (но в очень сухих условиях даже глина крошится).

Пластичная глина

В Великобритании существует три типа глины, классифицируемых по их «пластичности» (или насколько они могут изменять объем из-за содержания воды):

• Глины с наивысшей пластичностью (и, следовательно, риск) обычно встречаются на юго-востоке Англии, простираясь через Ист-Мидлендс до Хамбера на севере и вниз до Бата на западе.
• Глины средней пластичности встречаются на остальной части юго-востока, через Мидлендс и выше за устьем Хамбера в направлении северо-востока. Есть также несколько изолированных районов на северо-западе Англии недалеко от побережья.
• Остальная часть Англии и Уэльса, как правило, представляют собой глины с низкой пластичностью, но они все же сопряжены с определенным риском.

Минимальные глубины

Сезонные изменения влияют на глинистые почвы, заставляя их набухать зимой и сжиматься летом. Вот почему для каждого типа глины существуют минимальные глубины фундамента. Ленточные, траншейные или насыпные фундаменты должны быть залиты минимум на 750 мм в глинах с низкой пластичностью, 900 мм в среднепластичных и 1000 мм в зонах повышенного риска.

Используйте бесплатный калькулятор глубины фундамента

Беда с деревьями

Но этих минимальных глубин недостаточно там, где есть деревья. В засуху деревья будут высасывать влагу из глины, вызывая усадку почвы и вызывая серьезную осадку и растрескивание домов с неглубоким фундаментом. Спил соседнего дерева тоже не поможет.

В нормальных погодных условиях глина приспосабливается к тому, как близлежащие деревья используют воду, и поддерживает постоянное количество воды, когда деревья вытягивают то, что им нужно. Если вы удалите взрослое дерево, глина не сможет удержать лишнюю воду и набухнет, иногда с достаточной силой, чтобы сдвинуть фундамент и поднять бетонные перекрытия, вызывая серьезные структурные повреждения.

Так что, сруби дерево или оставь его, в любом случае тебя облапошат! Единственный выход — сформировать фундамент под областью, затронутой деревьями.

Не уверены в своем типе почвы? Посетите http://mapapps2.bgs.ac.uk/ukso/home. html

Копайте глубоко

Малоизвестный факт о инспекторах по строительному контролю в районах с усадочной глиной заключается в том, что все они являются экспертами по деревьям – или, по крайней мере, они часто имеют в машине «книгу деревьев». Это потому, что тип дерева определяет глубину фундамента — все они имеют разную потребность в воде. Худшими виновниками являются очень высокие деревья, такие как тополя и другие крупные широколиственные породы.

Если у вас есть дерево с «высокой потребностью в воде», влияние на глубину фундамента может быть огромным — часто требуются траншеи глубиной до 3 м с дополнительными мерами предосторожности, такими как сжимаемые доски для защиты от пучения. Так как же определить необходимую глубину?

Калькулятор глубины фундамента

Используйте бесплатный калькулятор глубины фундамента LABC Warranty, который охватывает подавляющее большинство деревьев, произрастающих в Великобритании. Все, что вам нужно сделать, это ввести тип почвы, тип дерева и расстояние от здания, и этот онлайн-инструмент покажет вам необходимую глубину фундамента.

Это очень удобно при оценке работы, так как вы можете заранее дать гораздо лучшее представление о стоимости фундамента для вашего клиента.

См. раздел LABC Warranty Foundations в Техническом руководстве

Прочтите другие наши статьи о работе с фундаментами

• Как сделать правильно: возведение стены на фундаменте
• Как сделать правильно: использование армирования в фундаменте
• Фундаменты со смещением: на случай, если вам не хватает границ
• Подкрепление существующих фундаментов
• Деревья и фундамент
• Основы плотного фундамента


Обратите внимание: мы приложили все усилия, чтобы информация была верной на момент публикации. Любое предоставленное письменное руководство не заменяет профессионального суждения пользователя. Обязанность ответственного лица или лица, выполняющего работу, заключается в обеспечении соблюдения соответствующих строительных норм или применимых технических стандартов.

^{Эта статья обновлена ​​28 марта 2022 г.}

Системы фундаментов и типы грунтов

Понимание систем фундамента и типов грунта является ключевым для всех, кто хочет построить или расширить свой дом. Стоимость строительства фундамента является одной из самых больших переменных, поэтому любой, кто хочет контролировать свой бюджет и график, должен разработать наиболее подходящую систему фундамента для использования как можно раньше.

Определение наиболее рентабельного решения будет во многом зависеть от состояния грунта на участке, включая тип почвы, заполнителя или горной породы и их основных компонентов.

Наилучший способ добиться этого до начала работ на стройплощадке – провести геотехническое исследование, включающее рытье или бурение пробных скважин вокруг предполагаемой новой постройки, главным образом для определения несущей способности грунта на различной глубине.

Образцы собираются и проверяются на пластичность (усадку), уровни pH, сульфаты, контакт с влагой (сезонный уровень грунтовых вод) и другие факторы, которые позволят определить раствор фундамента, наиболее подходящий для данного участка.

Пренебрежение исследованием состояния грунта на вашем участке является одной из самых ранних и дорогостоящих ошибок, которые может сделать самостоятельный строитель.

Типы почв

Какие типы почв я могу найти на своем участке?

Геотехническое исследование выявит тип грунта на вашем участке и, скорее всего, будет одним из следующих или их сочетанием: которые обладают высокой несущей способностью. Камень, возможно, просто нужно снять и выровнять, чтобы построить из него.

Мел

При условии, что мел не слишком мягкий, для малоэтажных зданий обычно приемлема ширина фундамента 450 мм. Глубина фундамента должна быть ниже любого промерзания, минимум 700 мм.

Если мел мягкий, его необходимо выкапывать до тех пор, пока не будет достигнут твердый мел. Меловые почвы могут быть подвержены эрозии, поэтому опасайтесь возможного наличия впадин или пещер.

Гравий и песок

Сухой плотный грунт из гравия или гравия и песка обычно подходит для ленточных фундаментов. Как правило, приемлема глубина 700 мм, если грунт имеет достаточную несущую способность.

Если уровень грунтовых вод высок (например, если гравий погружен в воду), несущая способность уменьшится вдвое, поэтому важно поддерживать фундамент как можно выше. Подойдет мелкозаглубленный армированный широкий ленточный фундамент.

Песок достаточно хорошо сцепляется, когда он влажный, уплотненный и однородный, но траншеи могут обрушиться, поэтому шпунтовые сваи часто используются для удержания грунта в траншеях до заливки бетона.

Глина

В Великобритании существует три типа глины, классифицируемых по их пластичности, то есть насколько их объем может изменяться из-за содержания в них воды.

• Глины с самой высокой пластичностью (и, следовательно, с самым высоким риском) обычно встречаются на юго-востоке Англии, простираясь через Ист-Мидлендс до Хамбера на севере и вниз до Бата на западе.
• Глины со средней пластичностью найден на остальной части юго-востока, через Мидлендс и выше за устьем Хамбера на северо-восток. Они также обнаруживаются в некоторых изолированных районах на северо-западе Англии недалеко от побережья
• В остальной части Англии и Уэльса, как правило, имеются глины с низкой пластичностью, но даже они все же сопряжены с определенным риском.

Первый слой глины толщиной 900-1200 мм подвержен перемещению из-за расширения и усадки из-за сезонных колебаний влажности, поэтому обычно необходимо выкапывать фундаменты на такую ​​глубину, при которой количество присутствующей влаги остается стабильным.

Ленточные, траншейные или насыпные фундаменты должны быть залиты на минимальную глубину 750 мм в глинах с низкой пластичностью, 900 мм на глубину в средних, а Британский стандарт 8004 рекомендует минимальную глубину 1 м для фундаментов в зонах повышенного риска. Если поблизости есть или были деревья, может потребоваться глубина до 3 м. Необходимая глубина будет зависеть от типа дерева, поскольку виды имеют разную потребность в воде, причем наибольшее влияние оказывают высокие широколиственные породы, такие как тополя.

Там, где есть или были деревья (удаление деревьев не устраняет риск расширения глины), инженеры могут порекомендовать армировать фундамент закладной сталью. Фундаменты в глинистых грунтах также можно в некоторой степени защитить от повреждений, вызванных расширением (вспучиванием), путем облицовки траншей сжимаемым материалом, таким как керамогранит.

Твердая глина поверх мягкой глины

В случаях, когда глина становится мягче по мере выкапывания, иногда можно использовать традиционный ленточный фундамент, но важно не копать слишком много, так как это может увеличить нагрузку на более мягкую глину под ним. Распространенным решением является рытье широких ленточных фундаментов с закладной стальной арматурой, однако в некоторых случаях может потребоваться инженерный фундамент, такой как армированный ростверк или свайный фундамент.

Торф

Торф и рыхлый заболоченный песок являются очень бедными грунтами. Если при вскрытии торфа можно обнаружить подходящую несущую почву глубиной не менее 1,5 м, может подойти ленточный фундамент. В противном случае наиболее экономичным решением, скорее всего, окажется армированный ростверк.

Насыпной грунт

Если грунт ранее был выкопан и засыпан, как правило, необходимо выкопать его до уровня ниже области насыпи. Поэтому важно выяснить глубину «насыпного грунта». Как и на всех ранее застроенных участках, очень важно проверить возможное загрязнение, прежде чем трогать какой-либо материал.

Участки с уклоном

Участки с уклоном требуют ступенчатого фундамента. Рекомендации приведены в Строительных нормах.

Нужно ли мне обследование почвы?

Исследования почвы могут оказаться очень полезными, но не являются обязательным условием. Большинство объектов начинают без формального исследования почвы, полагаясь вместо этого либо на знания проектировщика, либо на местный опыт строительного инспектора.

Этот процесс включает в себя выкапывание ям в различных точках на участке и экстраполяцию результатов в каждой ямке для предположения условий грунта по всему участку.

Фундаментные системы

Ленточный и траншейный фундамент

Инженерный проект, основанный на расчетах нагрузок здания и несущей способности фундамента земля укажет решение фундамента, которое будет использоваться. Излишки грунта для всех фундаментов обычно вывозятся на свалку.

Стандартным фундаментом в большинстве районов Великобритании является ленточный фундамент, также известный как ленточный фундамент.

Верхний слой почвы снимается (и обычно хранится для повторного использования) и выкапываются траншеи на глубину не менее 450 мм, что достаточно для того, чтобы фундамент не подвергался воздействию мороза. Затем траншеи заливают бетоном минимум на 150 мм ниже уровня земли.

Затем стены возводятся чуть ниже уровня земли в каменной кладке (бетонные блоки или инженерный кирпич) с переключением внешней створки на выбранный материал внешней облицовки для стен или цоколя, как правило, из кирпича или камня, чуть ниже уровня земли.

Утвержденный документ A Строительных норм и правил (Англия и Уэльс) определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены.

Таким образом, существует несколько «типов» ленточного фундамента:

Глубокий ленточный

Там, где ленточный фундамент должен быть на более низком уровне, чтобы достичь грунта с подходящей несущей способностью, для работы внутри него можно вырыть более широкую траншею. , а ленточные фундаменты выкапываются и заливаются до необходимой ширины, начиная с этого нижнего уровня. Затем каменные стены могут быть построены чуть ниже уровня земли, прежде чем траншеи будут засыпаны слоями до окончательного уровня земли с использованием чистого подпочвенного слоя или другого указанного материала.

Широкий ленточный

Если грунт мягкий или имеет низкую несущую способность, можно использовать широкие ленточные фундаменты для распределения нагрузки на большую площадь, армированные сталью, чтобы уменьшить нагрузку на квадратный метр.

Смещенный ленточный фундамент

Если строительство обычного ленточного фундамента невозможно из-за того, что новое здание плотно прилегает к существующему строению, или нет доступа к прилегающему участку, можно использовать смещенный ленточный фундамент а не более дорогой свайный фундамент или армированный ростверк. Обычно шириной 750 мм и глубиной 450 мм со слоем A19.3 сетки, размещенные на дне бетона с покрытием не менее 50 мм до стали. Решение, как правило, подходит для одноэтажных конструкций.

Засыпка траншей

Широко используемой альтернативой ленточному фундаменту является засыпка траншей, при которой траншеи заполняются бетоном (обычно товарным бетоном для ускорения) на глубину чуть ниже уровня земли. Это позволяет укладывать первый слой наружного облицовочного материала (обычно кирпича или камня) до влагостойкого слоя. Это быстрое решение по сравнению с укладкой каменной кладки, но обычно оно дороже из-за количества бетона, необходимого для заполнения траншеи по всей ширине. Стальная арматура может быть добавлена ​​​​в местах, близких к деревьям.

Системы инженерных фундаментов

Там, где необходимая глубина фундаментов превышает 2,5 м, использование обычных ленточных или траншейных фундаментов становится нецелесообразным, если только не планируется цокольный этаж. В этих случаях более рентабельно рассмотреть альтернативы, такие как бетонный плот или свайный фундамент.

Плотный фундамент

Сплошной фундамент представляет собой железобетонную плиту, залитую на уплотненное твердое основание, которое распределяет нагрузку здания на большую площадь земли для преодоления условий грунта с более низкой несущей способностью.

Сплошные фундаменты обычно проектируются инженером-строителем с учетом грунтовых условий, оцененных инженером при геотехническом обследовании или, по крайней мере, осмотре пробных отверстий.

Конструкция плота обычно имеет «краевую балку» по периметру и под любыми участками, воспринимающими большие точечные нагрузки. Он состоит из каркаса из стальной арматуры, который необходимо тщательно собрать на месте. Иногда также необходимы внутренние балки жесткости. Эти балки передают нагрузки здания через остальную часть плиты, а затем равномерно по земле.

( ДОПОЛНИТЕЛЬНО:  Фундаменты для сложных участков)

Фундаменты на подушках

Фундаменты на подушках хорошо подходят для площадок, где необходимо свести земляные работы к минимуму, а также могут быть экономичным решением при преодолении наклонных площадок путем подвешивания первого этажа на каркасе из стоек и балок.

Свайные фундаменты

Там, где грунтовые условия плохие, непостоянные или непредсказуемые, свайные фундаменты обычно являются решением. По сути, существует три типа свай: те, которые забрасываются на месте в отверстия, пробуренные или просверленные; сборные и вбитые в землю сваебойной установкой; и те, которые отлиты на месте в стальной трубчатой ​​​​форме или «оболочке», вбитой в землю. Сваи поддерживают строительную нагрузку, передавая ее на нижние слои почвы или породы, или за счет трения с землей вокруг них, или за счет сочетания поддержки грунтом и трения.

Затем поверх свай набрасывается железобетонная подвесная плита перекрытия или железобетонная кольцевая балка, связывающая их все вместе, чтобы нагрузка на здание

распределялась равномерно. Для стоечно-балочной конструкции сваи или группы свай закрываются бетонной подушкой.

Фундаменты на винтовых сваях

Местные органы планирования часто разрешают строить конструкции вокруг деревьев в зоне защиты корней при условии, что конструкции опираются на винтовые сваи.

Это относительно новое решение для фундамента, состоящее из тонких полых стальных валов с небольшим количеством приваренных к ним стальных спиралей (или резьбы). Сваи ввинчиваются в землю до тех пор, пока не будет достигнуто достаточное трение, чтобы выдержать требуемую нагрузку.

Это также может быть экономически выгодным способом строительства на наклонной поверхности, так как стальные сваи можно оставить над землей и соединить вместе натяжной проволокой или стержнями, а наверху установить стальную кольцевую балку или ростверк, из которых можно строить.

Факторы, которые следует учитывать

Что может повлиять на мой выбор системы фундамента?

Если на фундамент влияют корни деревьев (или их предварительное удаление), вам может потребоваться использовать достаточно глубокую траншею, заполненную бетоном, но с сжимаемым материалом с одной или обеих сторон внешних траншей для противодействия любому вздутию или расширению. в земле.

Водопроводные трубы должны входить в здание на глубину не менее 750 мм, но не более 1,35 м под землей. Если это означает, что они проходят через бетонный фундамент, то их необходимо либо проложить до заливки, либо, что еще лучше, установить воздуховод, чтобы их можно было протолкнуть позже.

Если канализационные трубы, выходящие из здания, должны быть глубже, чем верхняя часть бетона фундамента, их также следует прокладывать; они не могут быть зажаты внутри бетона и должны иметь возможность свободно двигаться.

Электричество и газ обычно не нужно прокладывать или устанавливать в этой точке, поскольку они обычно монтируются на поверхность. Наконец, строительные и гарантийные инспекторы должны будут одобрить выкопанные фундаменты до заливки бетона.

( ДОПОЛНИТЕЛЬНО : Как провести электричество на участок)

Перед покупкой участка

Что делать, если я еще не купил свой участок?

Если вы еще не приобрели свой участок, ознакомьтесь с этим контрольным списком участков под застройку, чтобы убедиться, что вы проявляете должную осмотрительность в отношении различных факторов (включая тип почвы), прежде чем совершать покупку.

Вы можете обратиться в местные органы власти или к строительному инспектору, либо провести исследование почвы. Исследование почвы может стоить всего 500 фунтов стерлингов, но до того, как вы начнете, отметит любые серьезные проблемы, что может сэкономить вам 1000 фунтов стерлингов.

Всегда полезно выделить не менее 10% вашего бюджета на непредвиденные расходы, если вы столкнетесь с какими-либо непредвиденными проблемами с вашим типом почвы.
