Ленточный фундамент мелкозаглубленный видео: Мелкозаглубленный ленточный фундамент ч.7 смотреть онлайн видео от Sergej Master Ремонт квартиры своими руками в хорошем качестве.

Мелкозаглубленный ленточный фундамент на пучинистых грунтах видео ☛ Советы Строителей На DomoStr0y.ru

Содержание

• МЗЛФ в действии
• Варианты незаглубленных или мелкогазлубленных оснований
• Конструкция и обустройство МЗЛФ
• Неравномерные усадки фундамента на пучинистом грунте
• Расчет МЗЛФ

Выбирая (если есть такая возможность) участок под строительство дома, хозяин часто пропускает мимо внимания свойства грунта, а это – важная составляющая при принятии решения о типе фундамента для здания. И, если участок богат влагой или рыхлыми материалами, то грунт, скорее всего, будет вспучиваться в демисезонье и зимой. На границах зима-весна и осень-зима грунт может пучиться от переизбытка подземных вод, а пир отрицательных температурах – от расширения воды, превращающейся в лед. Поэтому прочное основание для любого дома – это мелкозаглубленный ленточный фундамент на пучинистых грунтах, который в силу конструкции просто игнорирует давление грунта и льда.

Мелкозаглубленное основание дома на разных грунтах

МЗЛФ в действии

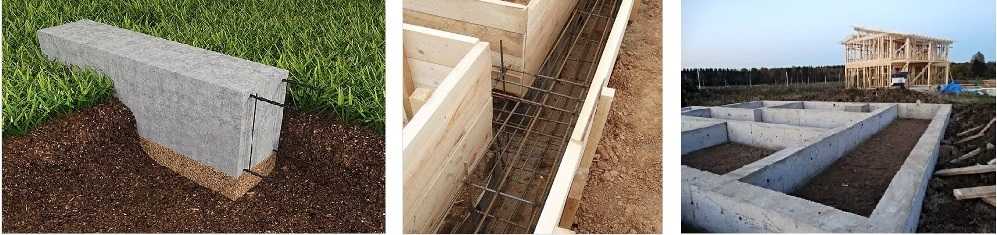

Строительные работы по возведению мелкозаглубленного основания для дома на пучинистом участке имеют более расширенный список, но защищать дом и фундамент от разрушения о подтопления необходимо. Так как заглубленные стены бетонной ленты находятся на глубине не более 0,5-0,7 м, то силы пучения, проявляющие себя на уровне промерзания грунта, на него не действуют, однако остается опасность перенасыщения стройматериалов основания и стен дома влагой. Поэтому должна быть обеспечена дополнительная гидро- и теплоизоляция ленты.

Если на участке с пучинистым грунтом планируется строить тяжелый дом из бетона или плит, то слой пучинистой почвы лучше заменить. Это – огромные объемы земляных работ, но в противном случае фундамент может не выдержать встречных нагрузок – и от веса дома сверху, и от сил пучения снизу. В таком случае МЗЛФ оказывается малодейственным, а оптимальной конструкцией будет столбчатый или свайный фундамент.

[ads-mob-1]При невозможности обустроить дом на другом основании МЗЛФ тщательно просчитывается, армируется, защищается от любых негативных воздействий на него, а стройматериалы для дома выбираются с целью уменьшить общую массу строения. Это могут быть ячеистые бетоны (пено- или газоблоки), древесина или хотя бы полый красный кирпич.

Схема фундамента мелкого заглубления

Из схемы выше видно, что МЗЛФ опирается на песчаную подушку, защищенную гидроизоляционными материалами (рубероид, битум, мембрана), бока траншеи также должны быть защищены гидроизоляцией. Гидрофобные присадки в бетонном растворе обеспечат ему бо́льшую прочность и устойчивость к впитыванию влаги. Дополнительно такой фундамент защищается дренажной и ливневой системами, построенными вокруг дома, а также прочной влагозащищенной отмосткой с утеплением. Армирование ленты проводится с усилением, то есть, арматуры в МЗЛФ должно быть на 30-50% больше, чем в обычном железобетонном фундаменте.

Варианты незаглубленных или мелкогазлубленных оснований

На участке с пучинистым грунтом надежно будет работать не каждый тип основания, но незаглубленный или мелкозаглубленный фундамент – решение, оптимально подходящее по всем эксплуатационным параметрам. Мелкозаглубленным может быть столбчатый или свайный фундамент, но ленточный самый надежный, так как распределение нагрузки происходит буквально по миллиметрам по всей площади ленты. По стоимости он дешевле многих других конструкций, так как землеройные работы не забирают больших объемов сметы, бетона и гидроизоляционных материалов для него нужно меньше.

Варианты решений для МЗЛФ

Также к МЗЛФ относится и свайное основание с ростверком. Для него подойдут стальные трубы, которые для защиты покрываются жидким цементно-песчаным раствором, железобетонные столбы, трубы из асбоцемента, и т.д.

Конструкция и обустройство МЗЛФ

При строительстве стандартного ленточного фундамента мелкого заглубления на пучинистом грунте нужны только бетон, арматура и гидроизоляция. МЗЛФ на сложном грунте – это монолитная лента из бетона, армированная каркасом из железных прутьев.

Первый шаг в реализации МЗЛФ – рытье траншеи под него глубиной до 0,7 м. Бока траншеи закрываются гидроизоляцией – рубероидом или даже обычным полиэтиленом. После обустройства песчаной подушки толщиной до 0,3 м в траншее собирается дощатая опалубка. Дно песчаной подушки также гидроизолируется, и в опалубке собирается армирующий каркас. Конструкция можно связать и на поверхности, если хватит рабочих рук затем опустить каркас в траншею на пластиковые подложки.

Армокаркас связывается из прутьев Ø 12-16 мм, имеет два горизонтальных пояса, перевязанных вертикальными поперечными прутьями через каждые 0,5-0,7 м. Частота прутьев в горизонтальном поясе – до 5 штук. От всех близлежащих поверхностей (верх, низ, бока) каркас должен отстоять как минимум на 5 см, чтобы все прутья были погружены в бетон с целью недопущения коррозии металла. Сварку при сборке армирующего каркаса использовать категорически запрещено.

Схема укладки арматуры в траншее

Неравномерные усадки фундамента на пучинистом грунте

Усадка возможна и неизбежна даже на плотном скалистом грунте, не говоря о пучинистых слоях. Распространенные деформационные явления от усадки грунта:

• Изгибание фундамента внутрь или наружу: чаще всего вызвано неравномерностью усадки. Изгибание вверх опаснее, так как отражается на прочности стропильной системы и кровли,
• Боковые сдвиги: если одна часть ленты просела, а другая – поднялась, то возможно движение объекта в сторону. Зона посередине этого отрезка – наиболее опасная,
• Наклон здания может произойти, если объект высокий, а фундамент – незаглубленный или мелкозаглубленный,
• Дом перекосился: это последствия неравномерных усадок локальных участков основания,
• Горизонтальный сдвиг: смещение локальных участков у фундамента во время вспучивания грунта.

Для минимизации или полного нивелирования возможных усадок и последствий на пучинистых участках желательно использовать легкие стройматериалы: ячеистые бетоны, дерево, полый кирпич, керамзитоблоки.

Схема заложения МЗЛФ для дома из пеноблоков

Расчет МЗЛФ

Рассмотрим реальный пример по расчету МЗЛФ на участке с пучинистым грунтом для дома габаритами: высота стен – 3,5 м, ширина здания — 6 м, длина дома – 12 м. Основные нагрузки воспринимают две несущие стены, каждая высотой и длиной 3,5 м. Бетонный пол устроен на балках. Ленточный бетонный армированный (Ø прутьев – 12 мм) фундамент имеет ширину 0,5 м, глубину – 0,6 м. Армокаркас состоит из двух рядов по 5 прутьев в каждом ряду, усилен поперечными прутьями длиной 0,25 м с шагом 0,5 м.

Ищем объем ленты, зная ее размеры (0,5 м х 0,6 м):

V = 42 х 0,5 х 0,6 = 12,6 м3.

Мы нашли общий объем фундамента, и из этого значения необходимо отнять объем арматуры, чтобы узнать точный объем бетонного раствора. Наш армопояс связан в 2 ряда по 5 прутьев в каждом ряду, Ø стержней – 12 мм. Длина каждого ряда: 12 – 0,5 – 0,5 = 11 м.

Общая длина армирующих поясов: 2 х (11 х 2 + 3,5 х 2 + 3 х 2) = 70 м. Учитывая, что прутьев – 5, общая длина арматуры равна 70 х 5 = 350 м.

Схема связывания арматуры

Узнаем длину поперечных перемычек:

• 11 / 0,5 + 1 = 23 штуки,
• 3,5 / 0,5 + 1 = 8 штук,
• 3 / 0,5 + 1 = 7 штук.

Для одного ряда перемычек нужно: 23 × 2 + 8 × 2 + 7 × 2 = 76 штук,

При длине перемычки 0,25 м общая их длина равна: 76 х 0,25 = 19 м.

Так как каркас состоит из двух рядов, всего арматуры для перемычек понадобится в два раза больше – 38 метров. Вертикальные перемычки устанавливаются с обеих сторон армирующего каркаса, поэтому общее их количество будет равно: 76 х 2 = 152 штуки с длиной одной перемычки 0,4 м. и общей длиной арматуры: 152 х 0,4 = 60,8 м.

Далее необходимо рассчитать длину всех прутьев арматуры, которая будет использоваться в МЗЛФ: 350 + 38 + 60,8 =448,8 м.

Расчет сечения армирующих прутьев проводят, используя формулу площади круга: ∏ х 0,000036 = 0,00011304 м2.

Объем одного арматурного стержня Ø 12 мм рассчитывается по формуле: 0,00011304 х 448,8 = 0,0507 м3.

Общий объем бетона без арматуры равен: 12 — 0,04 — 0,04 = 11,92 м3, где 0,04 – коэффициент, применяемый к армированию углов ленты.

Схема армирования ленточных фундаментов

Таким образом, окончательные результаты расчетов материалов для ленточного мелкозаглубленного фундамента будут следующими:

• 12,6 м3 бетона плотностью 2,5 т/м3,
• 0,08 м3 арматурных прутьев плотностью 7,8 т/м3.

Общий вес фундамента:

• 12,6 м3 х 2,5 т/м3 = 31,5 тонны,
• 0,08 м3 х 7,8 т/м3 = 624 кг,
• 31500 + 624 = 32,124 тонны.

Частный дом на участке с пучинистым грунтом – вариант не из лучших, но часто выбирать не приходится, и по результатам расчетов становится понятно, что МЗЛФ для этой цели подходит лучше всего. Все, что требуется от застройщика – точно рассчитать параметры мелкозаглубленного фундамента, так как малейшая ошибка или неточность в вычислениях приведет к тому, что фундамент будет выталкиваться из грунта при сезонном или зимнем морозном пучении грунта, а вместе с ним будет деформироваться и само здание.

Мелкозаглубленный ленточный фундамент — на пучинистых грунтах, как сделать своими руками, видео

Мелкозаглубленный ленточный фундамент часто используют при возведении легких домов: деревянных, кирпичных, из газо- и пенобетона.  Выбор такого типа фундамента обусловлен экономией средств и времени по сравнению с ленточным фундаментом с глубиной ниже уровня промерзания почвы.

При соблюдении технологии надёжность такого неглубокого фундамента не пострадает и постройка будет стоять долго. О том как рассчитать и правильно залить мелкозаглублённый ленточный фундамент читайте далее в нашей статье.

Содержание статьи

• 1 Что собой представляет такой фундамент
  • 1.1 Достоинства:
  • 1.2 Материал изготовления
    • 1.2.1 Железобетон
    • 1.2.2 Бутобетон
    • 1.2.3 Кирпич
• 2 Расчет фундамента
• 3 Особенности строительства на пучинистых грунтах
• 4 Глубина заложения
• 5 Мелкозаглубленный ленточный фундамент своими руками
• 6 Утепление фундамента
• 7 Строительство фундамента из фундаментных стеновых блоков
• 8 Видео об устройстве мелкозаглубленного фундамента

Что собой представляет такой фундамент

Этот тип фундамента — среднее между обычным заглубленным и незаглубленным ленточными фундаментами. При пучении грунта мелкозаглубленная лента фундамента будет вместе с домом подниматься и опускаться в периоды смены времен года.

Фундамент при этом не разрушается. Для достижения такого эффекта необходимо при строительстве строго соблюдать технологию. При отступлениях от нормативов появляется большая вероятность растрескивания фундамента.

Достоинства:

• простота выполнения;
• невысокая стоимость работ;
• можно построить без применения техники;
• достаточная прочность для небольших домов или строений (дачи, гаражи, бани).

На промерзшем грунте, в зимние месяцы, закладывать такой тип фундамента нельзя, как и оставлять ненагруженным под зиму.

Период от заливки фундамента до окончания строительства стен в климате средней полосы составляет примерно 4-5 месяцев.

Материал изготовления

Самый простой способ строительства мелкозаглубленного фундамента – залить монолитное основание из бетона. Существуют и другие варианты: такой тип фундамента можно выполнить как из кирпича, так и из бетонных блоков.

Железобетон

Наиболее востребованный и прочный материал для строительства фундамента. Его получают, соединяя бетонную смесь и арматуру. Установка дополнительно металлической сетки по периметру добавляет фундаменту прочность.

Бутобетон

Представляете собой смесь из цементного раствора, песка и крупных камней.

Такой материал подходит только для фундамента, возводимого на легких почвах — песчаных, например, или для укладки на скалистых породах, на гравии.

Кирпич

Довольно редко ленточный фундамент выполняют из кирпича. Эта технология используется исключительно в сухом климате, где выпадает минимум осадков и нет грунтовых вод.

Расчет фундамента

Расчет мелкозаглубленного ленточного фундамента складывается из анализа степени пучения почвы и несущей способности грунта. На основе этих данных определяют толщину подушки, размеры фундамента, его высоту и толщину.

Учитывают площадь будущего здания, количество этажей, схему расположения жилых и нежилых помещений.

Во внимание принимается и наличие подвальных или полуподвальных помещений, и тип материала, из которого будет построен фундамент.

Ориентироваться надо на такую формулу:
высота фундамента = ширина фундамента, умноженная в 3-4 раза.

Надземная часть не должна быть больше подземной части фундамента. При этом может насколько угодно быть меньше подземной.

Чаще всего глубина заложения монолитного фундамента равняется 45-50 см.


Особенности строительства на пучинистых грунтах

Самая распространенная причина этого явления — температурный сезонный перепад. Грунт состоит, в том числе, и из влаги, которая зимой замерзает. Это и вызывает сдвиги в почве — пучение.

Пучение могут вызывать грунтовые подземные воды, грунт в этом случае начинает проседать.

Возведение мелкозаглубленного ленточного фундамента на пучинистых грунтах — идеальный вариант для такого типа почв.

Мелкозаглубленный фундамент, как правило, выполняется на подушках из песка, гравия, щебня. Они не подвергаются пучению.

Благодаря жесткости и устойчивости, такой тип фундамента надежно защищает здание от разрушения.

Глубина заложения

Как рассчитать глубину заложения мелкозаглубленного ленточного фундамента?

Это зависит от следующих факторов:

• глубина промерзания грунта;
• высота грунтовых вод;
• степень его пучинистости.

Чем ближе к поверхности грунтовые воды, чем на большую глубину промерзает грунт, тем сильнее он будет смещаться. Значит, ленточный фундамент придется закладывать на большей глубине.

Минимальная глубина заложения ленточных фундаментов:

Расчетная глубина промерзания непучинистого грунта	Расчетная глубина промерзания слабо пучинистого грунта	Глубина заложения фундамента
до 2 метров	до 1 метра	0,5 м
до 3 метров	до 1,5 метров	0,75 м
более 3 метров	до 2,5 м	1 м
	от 2,5 до 3,5 м	1,5 м


Технология устройства ленточного фундамента. Читайте об этом в нашей статье.

Хотите узнать все про виды электропроводки? Мы предоставили Вам эту информацию.

Мелкозаглубленный ленточный фундамент своими руками

Этому типу фундамента многие отдают предпочтение еще и потому, что мелкозаглубленный ленточный фундамент построить своими руками под силу практически каждому . Для этого не требуются специальные навыки или строительный опыт.

Фундамент лучше закладывать по весне. Это даст ему возможность набрать прочность, чтобы за летний период успеть возвести стены.

Главное — сделать правильные расчеты.

Достаточно тщательно выполнять все этапы работ в такой последовательности:

1. После выполнения разметки, нужно проложить траншею на глубину до 70 см. Траншею выполняют на ширину 300 мм.
2. Ее стенки должны быть выполнены строго вертикально.
3. Дно траншеи застилают геотекстилем, который пропускает воду и не дает частичкам почвы смешаться с песком.
4. Края ткани поднимают выше выполняемой песчаной подсыпки.
5. Дно траншеи засыпают крупным песком — по геотекстилю.
6. Каждый песчаный слой проливают водой, затем тщательно утрамбовывают. На песчаных почвах достаточно уложить 20 см песка, на глинистых слой насыпки должен быть полметра.
7. Устанавливают опалубку из досок, которая служит продолжением стенок траншеи. Доски скрепляют гвоздями.
8. С внутренней стороны опалубки делают разметку по уровню заливки бетоном.
9. Укладывают арматурные стержни. Металлические прутки специальной вязальной проволокой крепят в арматурную решетку. При высоте фундамента больше 30 см потребуется несколько слоев арматуры.
10. Опалубку заливают бетоном. Первый слой равномерно распределяют по опалубке, удаляя воздушные пустоты прутком. Следующую порцию бетона заливают только после схватывания предыдущей. Последний слой выравнивают по разметке, заглаживают его и присыпают сухим цементом для более прочного схватывания верхней части фундамента. Это предотвращает появление трещин.
11. Бетон созревает на протяжении 28 дней. Фундамент нужно накрыть пленкой, чтобы предотвратить быстрое испарение воды и избежать появления трещин.
12. Строительство стен для возведения легких типов зданий можно начинать примерно через 2 недели.
13. Если дом будет складываться из кирпича, до окончания созревания бетона кладку начинать нельзя.

Утепление фундамента

Мелкозаглубленный утепленный ленточный фундамент имеет большую прочность и теплоизолирующие свойства. Полистирольные плиты применяются для утепления фундамента по наружной стороне.

Плиты используют толщиной в 5 см. Их закрепляются на боковую поверхность, затем укладывают горизонтально на дренажную подушку.

По углам фундамента теплоизоляционный слой необходимо выполнить толщиной около 8 см. Сверху пенополистирол , как правило, укрывают специальной мембраной, затем выполняют досыпку грунта и делают отмостку.

Утепление мелкозаглубленного ленточного фундамента не позволяет ему промерзать в самые холодные зимы.

Строительство фундамента из фундаментных стеновых блоков

Для малоэтажного строительства используют мелкозаглубленный ленточный фундамент из блоков фбс. Такие фундаменты называют сборными.

Фундаментные блоки по размеру подбираются в зависимости от толщины стен.

Алгоритм строительства сборного фундамента выглядит так:

• на подготовленное основание укладываются специальные блоки — фундаментные подушки;
• на них устанавливают блоки ФБС, которые скрепляют цементным раствором. В качестве армирующего элемента между блоков укладывают металлическую сетку;
• верхняя часть фундамента выравнивается цементным раствором. Сверху проводится гидроизоляция — укладывают рубероид на битумную мастику в два слоя. Гидроизоляцию необходимо выполнять по всему периметру здания, по наружной стороне фундамента.
• после обратной засыпки стен фундамента, примерно на ширину 50 – 80 см, вокруг всего строения делается отмостка. Ее выполняют чаще всего из бетона.

Преимущество сборных фундаментов состоит в быстроте их возведения. Требуется незначительный срок от закладки фундамента до момента начала кладки стен.

Но, в отличие от монолитных ленточных фундаментов, они требуют больших затрат и имеют меньшую прочность. Для их выполнения необходимо использование строительной техники.

Ленточным фундаментам посвящен большой раздел нашего сайта, рекомендуем почитать о разных вариантах, сравнить и выбрать наиболее подходящий в вашей ситуации. Если в вас уже есть опыт такого строительства, то просим поделиться им в комментариях ниже.

Видео об устройстве мелкозаглубленного фундамента

Автоматизированное армирование ленточного фундамента v1.0 в ALLPLAN

Автоматическая полоса Армирование фундамента

Было бы неплохо иметь инструмент для «ленточного фундамента», без необходимости стены, к которой можно прикрепить фундамент. Мы понимаем, что многие люди моделируют ленточные фундаменты как опорные плиты, делая наброски контуров каждого элемента. Пользователям было бы проще и легче задать ширину и глубину ленточного фундамента, а затем щелкнуть между двумя точками, чтобы создать ленточный фундамент.

приступим к делу

Ленточный фундамент (или ленточный фундамент) представляет собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн, построенных по центру над ними. ALLTO настроил дружественный интерфейс, и все, что вам нужно сделать, это ввести данные для создания ленточного фундамента. Работу можно выполнить за несколько минут.

Поперечный разрез

На вкладке « Поперечное сечение» можно определить защитный слой бетона, высоту, ширину и отметку дна фундамента.

Переключить слой между поперечным и продольным стержнем. И изменение оси позиционирования, чтобы упростить определение армирования.

Поперечный стержень

Поперечный стержень

может быть штифтом или узким хомутом. Вы можете определить длину крюка, угол крюка и диаметр для Close Stirrup. Расстояние может быть определено для 3 областей с различным интервалом.

Продольный арматурный стержень

Продольный арматурный стержень может быть создан с помощью интервала или номера. Вы можете добавить хук и определить смещение, если это необходимо. Верхняя продольная арматура также поддерживается.

Для длинного ленточного фундамента задайте максимальную длину и длину внахлестку, чтобы автоматически обрезать арматуру.

Боковая арматура

Также поддерживается боковая арматура.

Стартовая арматура

На вкладке «Старт» можно указать ширину стены, защитный слой бетона и длину стартера.

• Вы можете выбрать 3 типа начального арматурного штифта, форму 1 L или форму 2 L.
• Можно выбрать, следует ли адаптировать начальный стержень к продольному стержню.

Сохранить и загрузить в избранное

Вы можете сохранить введенные данные в качестве избранного файла для последующего использования. Загрузка любимого файла для быстрого определения всех входных данных.

Изменение, редактирование и обновление

Быстрое определение некоторых параметров с помощью кнопки.

• Выберите Фундамент и Стена выше, чтобы получить геометрию. Определены ширина, длина и высота позиционирования фундамента.
• Ширина стены определена, и стена размещена в центре фундамента.

Секция

Ленточный фундамент (ленточный фундамент) представляет собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн построены в центре над ними.

Маркировка

Дважды щелкните кнопку «Обновить» и введите имя позиции элемента PythonPart, который вы хотите обновить.

Настройка

• Настройка языка и единиц измерения
• Настройка марки стали и поперечного сечения
• Настройка слоя

Ускорьте работу инженеров-строителей

Индивидуально по вашему запросу

Все, что делает Engineer лучше

Персональная поддержка для защиты ваших преимуществ BIM

Мы ценим каждого клиента и стремимся удовлетворить потребности каждого человека и компании.

Мы готовы работать с вами, чтобы обеспечить простое и эффективное использование наших частей ALLPLAN Python. Быстрее. Полегче. Точный.

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

• Помощь в загрузке, установке и активации
• Быстрые советы и устранение любых проблем с программным обеспечением
• Регулярные обновления продукта, своевременные исправления
• Новые версии (и предыдущие, если требуется)

Получить техническую поддержку >>

ЭЛЕКТРОННАЯ ПОМОЩЬ

• Руководства пользователя и документация
• Пошаговые видеоуроки
• Советы экспертов в нашем блоге
• Онлайн-вебинары

ОНЛАЙН-ОБУЧЕНИЕ ПОЛЬЗОВАТЕЛЕЙ ALLPLAN

Персональное обучение помогает новым пользователям ALLPLAN быстро приступить к работе и максимально использовать преимущества программного обеспечения.

Ленточный (сплошной) фундамент | Неглубокие фундаменты

Ссылка была отправлена ​​на вашу электронную почту.

Нам не удалось отправить ссылку на вашу электронную почту. Пожалуйста, проверьте свою электронную почту.

Отсутствует код капчи. Пожалуйста, проверьте, не блокирует ли ваш браузер reCAPTCHA.

Неверный код проверки. Пожалуйста, попробуйте еще раз.

Фундаменты ленточные обычно используются в качестве фундаментов несущих стен. Фундамент обычно в два раза шире несущей стены, а иногда даже шире. Ширина, а также тип армирования зависят от несущей способности грунта основания.

Базовой программой для проектирования и расчета ленточных фундаментов под несущей стеной является программа GEO5 Spread Footing.

Для расчета ленточного фундамента под колонны лучше использовать программу GEO5 Beam.

Другие источники:

Руководство по проектированию — Осадка фундамента
Интерактивная справка — Фундамент распространения программы
Онлайн-справка — программа Beam
Видеоруководство — Введение в распорный фундамент
Видеоруководство — Введение в Beam

Ссылки по теме:

• Изолированный фундамент (подкладочный фундамент)
• Основание мата

Попробуйте программу GEO5 самостоятельно.
