Как изготовить мелкозаглубленный ленточный фундамент своими руками, фото и видео

Возведение фундамента относится к одному из важнейших этапов строительства дома. От его качества зависит срок службы постройки, поэтому экономить на материалах или сокращать строительные работы нельзя. Но, если бюджет ограничен, то лучше рассмотреть вариант возведения мелкозаглубленного ленточного фундамента. В частном малоэтажном строительстве такой тип основания применяют как наиболее экономичное и притом надежное строительное решение. Он совмещает целый ряд преимуществ, присущих заглубленным и незаглубленным основаниям, поэтому его применение распространено довольно широко. В этой статье рассмотрим подробно как построить мелкозаглубленный фундамент своими руками.

• Свойства фундамента
• Где используется такой фундамент?
• Преимущества и недостатки
• Характеристика ленточного фундамента
• Технология устройства

Свойства фундамента

Это тот же ленточный фундамент, только располагается на меньшей глубине. Его можно назвать промежуточным вариантом, между заглубленным и незаглубленным фундаментом. Мелкозаглубленный фундамент представляет собой монолитную железобетонную ленту, проходящую под всеми стенами будущего здания. Зимой при пучении почвы происходит равномерное поднятие фундамента вместе с домом, а после оттаивания грунта — такое же равномерное опускание. Такая конструкция прослужит долго, если при ее возведении будет четко соблюдаться технология. В противном случае произойдет растрескивание железобетона, что приведет к отрицательным последствиям для дома.

Где используется такой фундамент?

Мелкозаглубленный ленточный фундамент достаточно широко применяется в строительстве загородных домов. Его популярность можно объяснить экономичным расходованием материалов и относительно небольшим объемом работ. На его основе можно возводить одно-, двух- и трехэтажные здания. Чаще всего мелкозаглубленный фундамент возводят своими руками при строительстве брусовых, бревенчатых или каркасно-щитовых домов, однако можно использовать и другие строительные материалы. К ним относится ячеистый бетон, кирпич (кладка должна быть облегченной). Он также часто используется при возведении гаража, бани или других хозяйственных построек.

Мелкозаглубленный ленточный фундамент можно строить на непучинистых или средне-пучинистых грунтах с невысоким уровнем грунтовых вод. Желательно, чтобы основание было однородным. При разной глубине промерзания почв есть риск неравномерного вспучивания грунта. Конструкция будет подниматься также неравномерно, что может привести к его растрескиванию и разрушению строения. Поэтому на таких почвах необходимо закладывать монолитный армированный фундамент, а не блочный. Нужно учитывать, что чем меньше устойчивость почвы, тем легче должно быть возводимое здание.

Преимущества и недостатки

Плюсы:

1. Экономичнее в 2−3 раза, по сравнению с заглубленным.
2. Достаточно высокая скорость возведения за счет меньшего объема работ по возведению опалубки, земляных и др.
3. Есть возможность построить подвал.
4. Менее восприимчив к явлению пучинистости почвы.

Минусы:

1. Нельзя строить на грунте, обладающем высокой степенью пучинистости.
2. Нельзя возводить, если грунтовые воды близко подходят к поверхности земли.

Характеристика ленточного фундамента

• залегает на глубине 50−70 см, но может быть и меньше;
• существует возможность устройства небольшого подвального помещения;
• требует устройства песчаной подушки высотой 20−30 см;
• перекрытием может служить бетонная пустотная плита;
• железобетонная лента должна быть шире стен строящегося здания на 10 см;
• нужна гидроизоляция фундамента. Если грунтовые воды подходят близко к нему, то следует организовать систему водоотвода;
• способен выдерживать нагрузки до 800 т.

Технология устройства

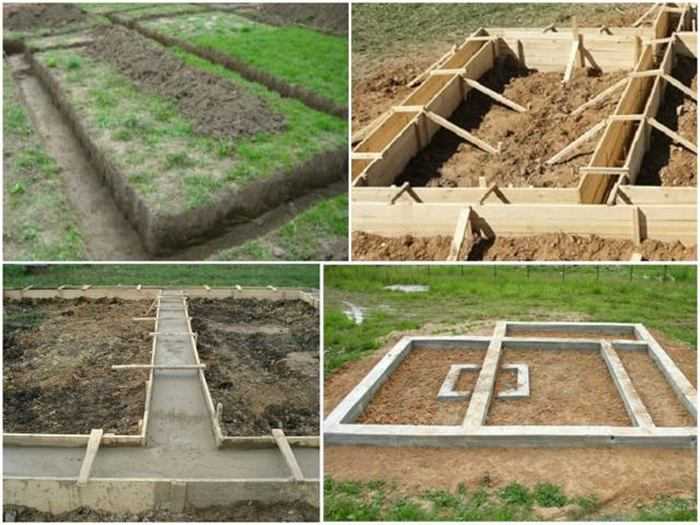

Строительство можно разделить на несколько этапов:

Подготовительный:

До начала строительных работ необходимо спроектировать фундамент и произвести своими руками его расчеты по несущей способности грунта. В первую очередь нужно определиться с его размерами и рассчитать его вес вместе с домом. Далее вычисляется площадь опоры и какое давление будет оказывать на эту опору вся постройка. Полученный результат необходимо сравнить с данными о несущей способности грунта. При необходимости следует внести определенные изменения.

Если окажется, что грунт очень слабый (илистый или торфяник), то его рекомендуется заменить. Для этого необходимо вырыть котлован такой глубины, на которую будет закладываться фундамент и заложить в него новый грунт. Также не стоит забывать о таких вещах, как мусор, высокая и ненужная трава. Их лучше убрать заранее, чтобы они не мешали процессу строительства.

Разметка:

Используя колышки и веревку, необходимо разметить на строительном участке размеры ленточного фундамента. Следует учитывать, что от ровности разметки зависит ровность основания. Принцип работы следующий: колышками отмечают внутренние и внешние углы, а затем между ними натягивают веревку. В итоге должен получиться своеобразный макет будущей основы дома.

Земляные работы:

На этом этапе необходимо прорыть своими руками траншею по нанесенной разметке. Стенки траншеи должны быть ровными. Фундамент, залитый в кривую траншею, повторит ее контуры. Выравнивать его потом очень сложно.

Песчаная или щебеночная подушка:

Для организации подушки на дно траншеи нужно насыпать 10−15 см крупно- или среднезернистого песка. На него укладывается такой же толщины слой щебня. Смысл подушки в том, чтобы установить фундамент на непучинистый грунт.

Опалубка:

Она бывает промышленная и самодельная. В первом варианте для изготовления используется пластик, оцинкованная или нержавеющая сталь. При изготовлении опалубки своими руками используются доски 25−30 мм толщиной. Также потребуются гвозди и молоток. Желательно обработать доски рубанком с той стороны, которой они будут соприкасаться с цементом. Затем их нужно опустить на дно траншеи и отцентровать. Доски должны прилегать друг к другу очень плотно. Также их необходимо скрепить снаружи опалубки с помощью вертикально расположенных деревянных реек.

Армирование:

Армирование делают с целью укрепления фундамента. В качестве материала используют стальную арматуру 10−12 мм толщиной. Из нее своими руками изготавливают арматурный каркас, который выглядит как 2 и более горизонтально расположенных параллельных арматурных пояса. Пояса скрепляются при помощи вертикальных арматурных стоек на расстоянии друг от друга 30−40 см. Вся конструкция крепится с арматурными перемычками с помощью специальной проволоки или сварки. Готовый каркас опускают в опалубку. Следует учесть, что расстояния от края опалубки до ближайшего прута должно составлять 5 см или больше.

Заливка бетона:

Перед заливкой бетона необходимо сильно намочить водой деревянную опалубку. Это нужно для того, чтобы древесина не впитала влагу залитого раствора. После этого можно заливать бетон. Вниз кладут слой гидроизоляции. Для заливки можно использовать бетонный или цементный раствор. Если ленточный фундамент будет без армирования, тогда в раствор нужно добавить гравий или щебень.

Гидроизоляция:

После высыхания бетона убирают опалубку. С боков фундамента необходимо проложить слой гидроизоляции. Можно просто промазать бетон смолой или другим жидким материалом. Сверху фундамент застилают рубероидом или толем.

Обратная засыпка:

В заключение необходимо выполнить обратную засыпку фундамента. Для этого используют снятый грунт или другой, обладающий меньшей пучинистостью.

Широкое применение мелкозаглубленного ленточного фундамента можно объяснить не только экономичностью. Его вполне можно уложить своими руками, не прибегая к услугам строительной бригады и не заказывая специальную технику. Главное, при возведении фундамента — следовать технологии. Тогда возведенный на нем дом будет служить очень долго.

Мелкозаглубленный ленточный фундамент на пучинистых грунтах видео ☛ Советы Строителей На DomoStr0y.ru

Содержание

• МЗЛФ в действии
• Варианты незаглубленных или мелкогазлубленных оснований
• Конструкция и обустройство МЗЛФ
• Неравномерные усадки фундамента на пучинистом грунте
• Расчет МЗЛФ

Выбирая (если есть такая возможность) участок под строительство дома, хозяин часто пропускает мимо внимания свойства грунта, а это – важная составляющая при принятии решения о типе фундамента для здания. И, если участок богат влагой или рыхлыми материалами, то грунт, скорее всего, будет вспучиваться в демисезонье и зимой. На границах зима-весна и осень-зима грунт может пучиться от переизбытка подземных вод, а пир отрицательных температурах – от расширения воды, превращающейся в лед. Поэтому прочное основание для любого дома – это мелкозаглубленный ленточный фундамент на пучинистых грунтах, который в силу конструкции просто игнорирует давление грунта и льда.

Мелкозаглубленное основание дома на разных грунтах

МЗЛФ в действии

Строительные работы по возведению мелкозаглубленного основания для дома на пучинистом участке имеют более расширенный список, но защищать дом и фундамент от разрушения о подтопления необходимо. Так как заглубленные стены бетонной ленты находятся на глубине не более 0,5-0,7 м, то силы пучения, проявляющие себя на уровне промерзания грунта, на него не действуют, однако остается опасность перенасыщения стройматериалов основания и стен дома влагой. Поэтому должна быть обеспечена дополнительная гидро- и теплоизоляция ленты.

Если на участке с пучинистым грунтом планируется строить тяжелый дом из бетона или плит, то слой пучинистой почвы лучше заменить. Это – огромные объемы земляных работ, но в противном случае фундамент может не выдержать встречных нагрузок – и от веса дома сверху, и от сил пучения снизу. В таком случае МЗЛФ оказывается малодейственным, а оптимальной конструкцией будет столбчатый или свайный фундамент.

[ads-mob-1]При невозможности обустроить дом на другом основании МЗЛФ тщательно просчитывается, армируется, защищается от любых негативных воздействий на него, а стройматериалы для дома выбираются с целью уменьшить общую массу строения. Это могут быть ячеистые бетоны (пено- или газоблоки), древесина или хотя бы полый красный кирпич.

Схема фундамента мелкого заглубления

Из схемы выше видно, что МЗЛФ опирается на песчаную подушку, защищенную гидроизоляционными материалами (рубероид, битум, мембрана), бока траншеи также должны быть защищены гидроизоляцией. Гидрофобные присадки в бетонном растворе обеспечат ему бо́льшую прочность и устойчивость к впитыванию влаги. Дополнительно такой фундамент защищается дренажной и ливневой системами, построенными вокруг дома, а также прочной влагозащищенной отмосткой с утеплением. Армирование ленты проводится с усилением, то есть, арматуры в МЗЛФ должно быть на 30-50% больше, чем в обычном железобетонном фундаменте.

Варианты незаглубленных или мелкогазлубленных оснований

На участке с пучинистым грунтом надежно будет работать не каждый тип основания, но незаглубленный или мелкозаглубленный фундамент – решение, оптимально подходящее по всем эксплуатационным параметрам. Мелкозаглубленным может быть столбчатый или свайный фундамент, но ленточный самый надежный, так как распределение нагрузки происходит буквально по миллиметрам по всей площади ленты. По стоимости он дешевле многих других конструкций, так как землеройные работы не забирают больших объемов сметы, бетона и гидроизоляционных материалов для него нужно меньше.

Варианты решений для МЗЛФ

Также к МЗЛФ относится и свайное основание с ростверком. Для него подойдут стальные трубы, которые для защиты покрываются жидким цементно-песчаным раствором, железобетонные столбы, трубы из асбоцемента, и т.д.

Конструкция и обустройство МЗЛФ

При строительстве стандартного ленточного фундамента мелкого заглубления на пучинистом грунте нужны только бетон, арматура и гидроизоляция. МЗЛФ на сложном грунте – это монолитная лента из бетона, армированная каркасом из железных прутьев.

Первый шаг в реализации МЗЛФ – рытье траншеи под него глубиной до 0,7 м. Бока траншеи закрываются гидроизоляцией – рубероидом или даже обычным полиэтиленом. После обустройства песчаной подушки толщиной до 0,3 м в траншее собирается дощатая опалубка. Дно песчаной подушки также гидроизолируется, и в опалубке собирается армирующий каркас. Конструкция можно связать и на поверхности, если хватит рабочих рук затем опустить каркас в траншею на пластиковые подложки.

Армокаркас связывается из прутьев Ø 12-16 мм, имеет два горизонтальных пояса, перевязанных вертикальными поперечными прутьями через каждые 0,5-0,7 м. Частота прутьев в горизонтальном поясе – до 5 штук. От всех близлежащих поверхностей (верх, низ, бока) каркас должен отстоять как минимум на 5 см, чтобы все прутья были погружены в бетон с целью недопущения коррозии металла. Сварку при сборке армирующего каркаса использовать категорически запрещено.

Схема укладки арматуры в траншее

Неравномерные усадки фундамента на пучинистом грунте

Усадка возможна и неизбежна даже на плотном скалистом грунте, не говоря о пучинистых слоях. Распространенные деформационные явления от усадки грунта:

• Изгибание фундамента внутрь или наружу: чаще всего вызвано неравномерностью усадки. Изгибание вверх опаснее, так как отражается на прочности стропильной системы и кровли,
• Боковые сдвиги: если одна часть ленты просела, а другая – поднялась, то возможно движение объекта в сторону. Зона посередине этого отрезка – наиболее опасная,
• Наклон здания может произойти, если объект высокий, а фундамент – незаглубленный или мелкозаглубленный,
• Дом перекосился: это последствия неравномерных усадок локальных участков основания,
• Горизонтальный сдвиг: смещение локальных участков у фундамента во время вспучивания грунта.

Для минимизации или полного нивелирования возможных усадок и последствий на пучинистых участках желательно использовать легкие стройматериалы: ячеистые бетоны, дерево, полый кирпич, керамзитоблоки.

Схема заложения МЗЛФ для дома из пеноблоков

Расчет МЗЛФ

Рассмотрим реальный пример по расчету МЗЛФ на участке с пучинистым грунтом для дома габаритами: высота стен – 3,5 м, ширина здания — 6 м, длина дома – 12 м. Основные нагрузки воспринимают две несущие стены, каждая высотой и длиной 3,5 м. Бетонный пол устроен на балках. Ленточный бетонный армированный (Ø прутьев – 12 мм) фундамент имеет ширину 0,5 м, глубину – 0,6 м. Армокаркас состоит из двух рядов по 5 прутьев в каждом ряду, усилен поперечными прутьями длиной 0,25 м с шагом 0,5 м.

Ищем объем ленты, зная ее размеры (0,5 м х 0,6 м):

V = 42 х 0,5 х 0,6 = 12,6 м3.

Мы нашли общий объем фундамента, и из этого значения необходимо отнять объем арматуры, чтобы узнать точный объем бетонного раствора. Наш армопояс связан в 2 ряда по 5 прутьев в каждом ряду, Ø стержней – 12 мм. Длина каждого ряда: 12 – 0,5 – 0,5 = 11 м.

Общая длина армирующих поясов: 2 х (11 х 2 + 3,5 х 2 + 3 х 2) = 70 м. Учитывая, что прутьев – 5, общая длина арматуры равна 70 х 5 = 350 м.

Схема связывания арматуры

Узнаем длину поперечных перемычек:

• 11 / 0,5 + 1 = 23 штуки,
• 3,5 / 0,5 + 1 = 8 штук,
• 3 / 0,5 + 1 = 7 штук.

Для одного ряда перемычек нужно: 23 × 2 + 8 × 2 + 7 × 2 = 76 штук,

При длине перемычки 0,25 м общая их длина равна: 76 х 0,25 = 19 м.

Так как каркас состоит из двух рядов, всего арматуры для перемычек понадобится в два раза больше – 38 метров. Вертикальные перемычки устанавливаются с обеих сторон армирующего каркаса, поэтому общее их количество будет равно: 76 х 2 = 152 штуки с длиной одной перемычки 0,4 м. и общей длиной арматуры: 152 х 0,4 = 60,8 м.

Далее необходимо рассчитать длину всех прутьев арматуры, которая будет использоваться в МЗЛФ: 350 + 38 + 60,8 =448,8 м.

Расчет сечения армирующих прутьев проводят, используя формулу площади круга: ∏ х 0,000036 = 0,00011304 м2.

Объем одного арматурного стержня Ø 12 мм рассчитывается по формуле: 0,00011304 х 448,8 = 0,0507 м3.

Общий объем бетона без арматуры равен: 12 — 0,04 — 0,04 = 11,92 м3, где 0,04 – коэффициент, применяемый к армированию углов ленты.

Схема армирования ленточных фундаментов

Таким образом, окончательные результаты расчетов материалов для ленточного мелкозаглубленного фундамента будут следующими:

• 12,6 м3 бетона плотностью 2,5 т/м3,
• 0,08 м3 арматурных прутьев плотностью 7,8 т/м3.

Общий вес фундамента:

• 12,6 м3 х 2,5 т/м3 = 31,5 тонны,
• 0,08 м3 х 7,8 т/м3 = 624 кг,
• 31500 + 624 = 32,124 тонны.

Частный дом на участке с пучинистым грунтом – вариант не из лучших, но часто выбирать не приходится, и по результатам расчетов становится понятно, что МЗЛФ для этой цели подходит лучше всего. Все, что требуется от застройщика – точно рассчитать параметры мелкозаглубленного фундамента, так как малейшая ошибка или неточность в вычислениях приведет к тому, что фундамент будет выталкиваться из грунта при сезонном или зимнем морозном пучении грунта, а вместе с ним будет деформироваться и само здание.

Автоматизированное армирование ленточного фундамента v1.0 в ALLPLAN

Автоматическая полоса Армирование фундамента

Было бы неплохо иметь инструмент для «ленточного фундамента», без необходимости стены, к которой можно прикрепить фундамент. Мы понимаем, что многие люди моделируют ленточные фундаменты как опорные плиты, делая наброски контуров каждого элемента. Пользователям было бы проще и легче задать ширину и глубину ленточного фундамента, а затем щелкнуть между двумя точками, чтобы создать ленточный фундамент.

приступим к делу

Ленточный фундамент (или ленточный фундамент) представляет собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн, построенных по центру над ними. ALLTO настроил дружественный интерфейс, и все, что вам нужно сделать, это ввести данные для создания ленточного фундамента.

Работу можно выполнить за несколько минут.

Поперечный разрез

На вкладке « Поперечное сечение» можно определить защитный слой бетона, высоту, ширину и отметку дна фундамента.

Переключить слой между поперечным и продольным стержнем. И изменение оси позиционирования, чтобы упростить определение армирования.

Поперечный стержень

Поперечный стержень может быть штифтом или узким хомутом. Вы можете определить длину крюка, угол крюка и диаметр для Close Stirrup. Расстояние может быть определено для 3 областей с различным интервалом.

Продольный арматурный стержень

Продольный арматурный стержень может быть создан с помощью интервала или номера. Вы можете добавить хук и определить смещение, если это необходимо. Верхняя продольная арматура также поддерживается.

Для длинного ленточного фундамента задайте максимальную длину и длину внахлестку, чтобы автоматически обрезать арматуру.

Боковая арматура

Также поддерживается боковая арматура.

Стартовая арматура

На вкладке «Старт» можно указать ширину стены, защитный слой бетона и длину стартера.

• Вы можете выбрать 3 типа начального арматурного штифта, форму 1 L или форму 2 L.
• Можно выбрать, следует ли адаптировать начальный стержень к продольному стержню.

Сохранить и загрузить в избранное

Вы можете сохранить введенные данные в качестве избранного файла для последующего использования. Загрузка любимого файла для быстрого определения всех входных данных.

Изменение, редактирование и обновление

Быстрое определение некоторых параметров с помощью кнопки.

• Выберите Фундамент и Стена выше, чтобы получить геометрию. Определены ширина, длина и высота позиционирования фундамента.
• Ширина стены определена, и стена размещена в центре фундамента.

Секция

Ленточный фундамент (ленточный фундамент) представляет собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн построены в центре над ними.

Маркировка

Дважды щелкните кнопку «Обновить» и введите имя позиции элемента PythonPart, который вы хотите обновить.

Настройка

• Настройка языка и единиц измерения
• Настройка марки стали и поперечного сечения
• Настройка слоя

Ускорьте работу инженеров-строителей

Индивидуально по вашему запросу

Все, что делает Engineer лучше

Персональная поддержка для защиты ваших преимуществ BIM

Мы ценим каждого клиента и стремимся удовлетворить потребности каждого человека и компании. Мы готовы работать с вами, чтобы обеспечить простое и эффективное использование наших частей ALLPLAN Python. Быстрее. Полегче. Точный.

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

• Помощь в загрузке, установке и активации
• Быстрые советы и устранение любых проблем с программным обеспечением
• Регулярные обновления продукта, своевременные исправления
• Новые версии (и предыдущие, если требуется)

Получить техническую поддержку >>

ЭЛЕКТРОННАЯ ПОМОЩЬ

• Руководства пользователя и документация
• Пошаговые видеоуроки
• Советы экспертов в нашем блоге
• Онлайн-вебинары

ОНЛАЙН-ОБУЧЕНИЕ ПОЛЬЗОВАТЕЛЕЙ ALLPLAN

Персональное обучение помогает новым пользователям ALLPLAN быстро приступить к работе и максимально использовать преимущества программного обеспечения.

Ленточный (сплошной) фундамент | Фундаменты мелкого заложения

Ленточные фундаменты обычно используются в качестве фундаментов несущих стен. Фундамент обычно в два раза шире несущей стены, а иногда даже шире. Ширина, а также тип армирования зависят от несущей способности грунта основания.

Базовой программой для проектирования и расчета ленточных фундаментов под несущей стеной является программа GEO5 Spread Footing.

Для расчета ленточного фундамента под колонны лучше использовать программу GEO5 Beam.
