Ленточный фундамент и монолитный фундамент: Какой фундамент лучше монолитная плита или ленточный
Самое главное о ленточном фундаменте
Наша компания профессионально занимается возведением монолитных конструкций и фундаментов, убедиться в этом можно, ознакомившись с фотографиями наших работ.
Мы готовы поделиться с вами нашими знаниями об устройстве ленточных фундаментов, чтобы и вы стали немного профессионалами!
Для выбора типа фундамента необходимо учесть различные факторы .
Ленточный фундамент – самый распространенный тип фундамента при строительстве коттеджей.
И это не случайно, так как такой фундамент является самым экономичным среди всех типов фундаментов.
Перед выполнение ленточного (да и любого фундамента) необходимо выполнить чертеж – разрез стены по фундаменту. Это необходимо для того, чтобы в дальнейшем избежать «сюрпризов» в виде слишком выступающего цоколя (завалинка), мостиков холода.
По исполнению подразделяются:- Монолитный
- Сборный из блоков ФБС
- Простой ленточный.
Он просто прямоугольный в сечении. Чаще всего высота больше ширины. Ширина чаще всего диктуется толщиной стены. Может выполнятся как монолитным, так и из боков ФБС. Разница в том, что монолитно исполненный фундамент лучше сопротивляется нагрузкам. В сборном – более высокая вероятность деформаций, сдвигов блоков относительно друг друга. Поэтому, с точки зрения сопротивления деформациям, монолитный всегда является лучшим решением. Особенно это касается устройства фундамента на глинистых грунтах – глинах и суглинках (которые дают медленную, но продолжительную деформацию под нагрузкой) - Ленточный со сваями. По другому такой фундамент называется – свайно-ростверковый. Сваи повышают несущую способность фундамента, но ведут к удорожанию возведения фундамента. Буронабивные сваи (сваи, изготавливаемые в грунте) можно использовать не во всех условиях. Так, если грунтовые воды находятся слишком высоко, бетон в скважину не залить. В этом случае придется сделать другой тип фундамента — на монолитной подушке, или монолитную плиту.
- На монолитной подушке. Такой тип фундамента можно выполнять, если несущая способность грунта невысокая и высоко стоят грунтовые воды – и выполнить буронабивные сваи из-за этого невозможно. Такой фундамент в сечении напоминает перевернутую букву «Т». Так же, такой тип фундамента целесообразен, если вы хотите сделать высокий цоколь на плохом грунте.
Он просто прямоугольный в сечении. Чаще всего высота больше ширины. Ширина чаще всего диктуется толщиной стены. Может выполнятся как монолитным, так и из боков ФБС. Разница в том, что монолитно исполненный фундамент лучше сопротивляется нагрузкам. В сборном – более высокая вероятность деформаций, сдвигов блоков относительно друг друга. Поэтому, с точки зрения сопротивления деформациям, монолитный всегда является лучшим решением. Особенно это касается устройства фундамента на глинистых грунтах – глинах и суглинках (которые дают медленную, но продолжительную деформацию под нагрузкой)

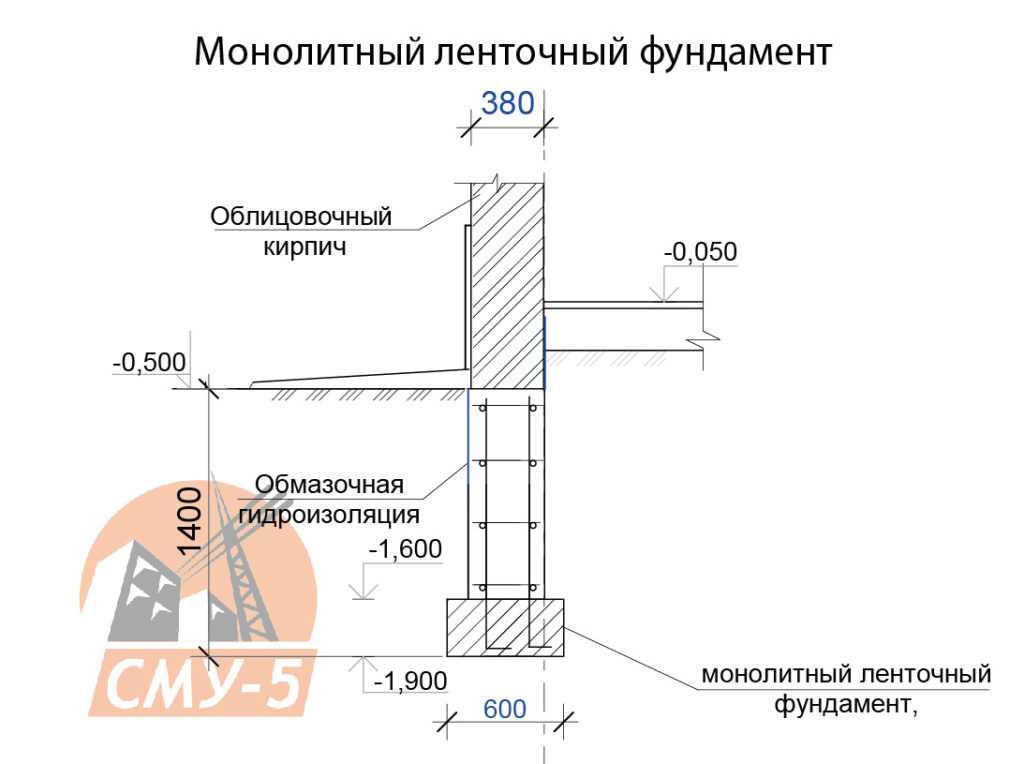

Ленточный фундамент на монолитной подушке (п.Железный перебор, возводила компания House Concept)
Известно, что ленточный фундамент необходимо закладывать ниже глубины промерзания. Но внесем некоторую ясность. Ниже глубины промерзания надо закладывать подошву фундамента только в пучинистых — глинистых грунтах (глины и суглинки). В песчаном же грунте можно подошву фундамента закладывать и выше. Подготовка под фундамент тоже выполняется из непучинистых материалов – песка и щебня, и таким образом, при правильно выполненной подготовке, достаточной толщины, подошва может располагаться и выше линии промерзания грунта.
- Выравнивание основания
- Устройство песчано-щебеночной подготовки с вибротрамбованием
- Устройство бетонной подготовки (min 50мм). Бетонную подготовку можно заменить на укладку водонепроницаемой мембраны типа «Изостуд» – такая мембрана достаточно прочная на разрыв, и она не позволит просачиваться грунтовым водам снизу, а из фундамента не «убежит» цементное молочко
- Изготовление арматурного каркаса и установка его в проектное положение
- Прокладка необходимых инженерных коммуникаций, труб
- Сборка и установка опалубки, установка закладных проходов, хомутов, деталей
- Заливка бетона в опалубку с постоянным уплотнением глубинными вибраторами
- Уход за бетоном
- Снятие опалубки
- Уборка строительного мусора
Подбетонку можно заменить мембранной гидроизоляцией. Главное — герметичное выполнение стыков (На фото — объект House Concept)
Но этим работы по устройству фундамента не заканчиваются.
Необходимо будет выполнить его гидроизоляцию. А в дальнейшем – утепление и облицовку.
Обмазочная гидроизоляция фундамента (Комарова, House Concept)
Ленточный фундамент работает по типу балки. Все растягивающие напряжения в теле фундамента воспринимает арматура. Поэтому и расположение ее в ленточном фундаменте такое же, как и в балке – продольная арматура наибольшего сечения располагается в несколько рядов по нижней и верхней части фундамента. А арматура по средней линии фундамента и хомуты — выполняют конструктивную функцию. При установке арматурного каркаса важно выдержать защитный слой – в фундаменте (из-за непосредственного контакта с грунтом) он больше, чем в наземных конструкциях. Защитный слой – это расстояние от наружной части фундамента до арматурного стержня.
Согласно нормам защитный слой арматуры равен:
Для рабочей арматуры (кроме нижней) – 30мм;
Для нижней (с бетонной подготовкой) – 35мм;
Для нижней (без бетонной подготовки) – 70мм;
Для поперечной и конструктивной – 15мм.
Защитный слой рабочей арматуры
Еще один момент – при создании каркаса арматуру обязательно связывают вязальной проволокой, предварительно выполнив нахлест арматуры. Соединение с помощью вязальной арматуры можно делать, если ее диаметр не превышает 40мм. Но мы думаем, что вы не будете настолько расточительны, чтобы приобретать такую мощную арматуру 🙂
Схема армирования ленточного фундамента (Т-образное примыкание и угол)
Нахлест рабочей арматурыВ ленточном фундаменте следует выполнять не менее:
Ар.D10мм – min нахлест 300мм
D12мм – 380мм
D16мм – 480мм
D18мм – 580мм
D22мм – 680мм
D25мм – 760мм
D28мм – 860мм
D32мм – 960мм
D36мм – 1090мм
D40мм – 1580мм
Эти цифры приведены для растянутой арматуры.

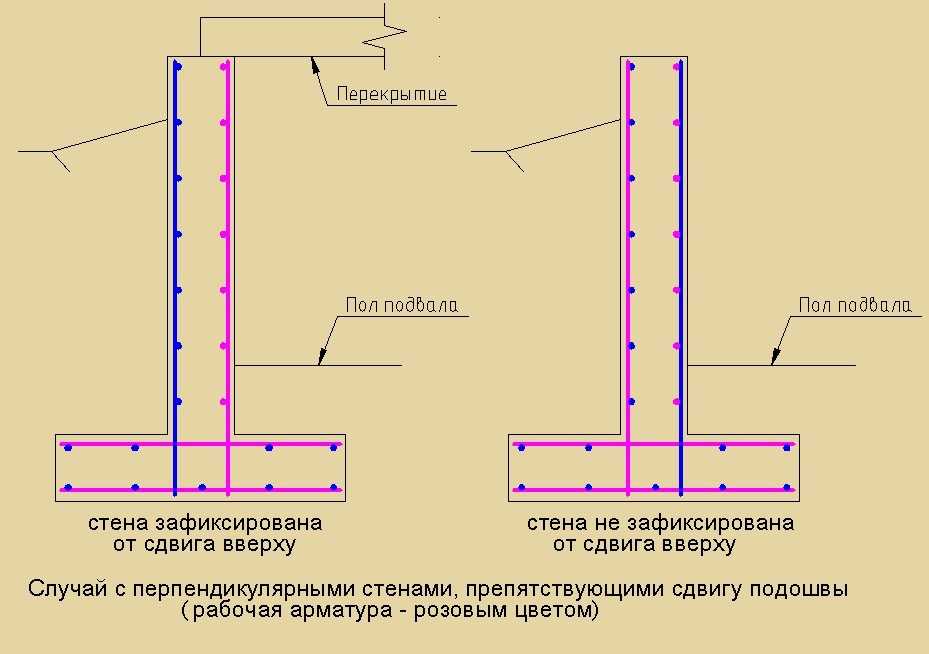

В балке растянутая арматура обычно – внизу. Но ленточный фундамент – это не совсем балка, так как работает в других от балки условиях. Здесь растяжение может возникать как внизу, так и в верхней части. Поэтому этих величин следует придерживаться для всей рабочей арматуры. Есть нормы для сжатой зоны – нахлест там меньше, чем для растянутой, поэтому здесь не приводим.
При прохождении арматуры углов, Т-образных стыков, рабочая арматура должна загибаться. Не допустимо выполнять в таких местах обрезать арматуру, необходимо ее загибать.
Стоимость ленточного фундаментаСкладывается из следующих составляющих:
- Геодезические работы
- Материалы на опалубку (доски в дальнейшем можно использовать, например, для стропильной системы)
- Щебень, песок (для подготовки)
- «Тощий» бетон или мембрана – под подошву фундамента
- Арматура, вязальная проволока
- Бетон
- Работа машин и механизмов (бетононасос, кран для разгрузки арматуры, и т. п.)
- Гидроизоляция обмазочная и оклеечная – мастика, рулонная гидроизоляция
- Транспортные услуги
- Работа строителей
- Мелкие расходы (гвозди, диски, макловица, ведра и т.д.)
п.)Ленточный фундамент для дома: монолитный, этапы
Содержание
- 1 Что такое ленточный фундамент?
- 2 Расчеты глубин
- 3 Ленточный фундамент своими руками: пошаговая инструкция
- 3.1 Подготовительные мероприятия
- 3.2 Траншея
- 3.3 Дренаж
- 3.4 Песчаная подушка
- 3.5 Опалубка
- 3.6 Арматура
- 3.7 Заливка
- 4 Дополнительные советы по устройству фундаментов
Ленточный фундамент довольно популярная конструкция, которая отличается простотой возведения, экономичностью и отличными эксплуатационными характеристиками. Огромный плюс, что возвести ее можно самостоятельно, даже не имея специальных профессиональных навыков.
Что такое ленточный фундамент?
Ленточные фундаменты – замкнутые опорные конструкции, которые располагаются под несущими стенами здания.
Ленточный фундамент для дома бывает следующих типов:
- Монолитный ленточный фундамент – цельная железобетонная конструкция. Она максимально прочна и обладает прекрасными несущими характеристиками.
- Ленточный фундамент для дома сборный – в состав его входят различные элементы – фундаментные блоки, кирпичи, природный камень и проч. Если сравнить его с монолитным ленточным фундаментом, то качественные его характеристики будут чуть ниже.
- Комбинированный фундамент под строительство – конструкция ленточного типа, сочетающаяся, к примеру, со свайно-ленточной конструкцией.
- На картинке представлены также виды ленточного фундамента для частного дома, выделяемые по характеристикам грунта.
- Если почва не подвержена морозному вспучиванию, то возможен вариант мелкозаглубленного фундамента. Когда планируют массивные тяжелые постройки, то рекомендуется возведение заглубленных ленточных фундаментов.
Расчеты глубин
Мелкозаглубленные ленточные фундаменты коттеджей или других строений – наиболее широко распространенный тип.
На них возводятся постройки из кирпичей, дерева, бетона и газо-бетонных блоков.
Обычно закладка фундамента этого вида производится на глубине 75-100см. Если грунт достаточно сухой и устойчивый, то оптимальным будет параметр 70см.
Ленточный фундамент своими руками: пошаговая инструкция
Подготовительные мероприятия
Здесь перед строительством фундамента под дом удаляются верхние слои почвы и размечается площадка. При помощи деревянных колышков отмечают углы и точки, где будут пересекаться контурные линии конструкции.
Ширина основания во время изготовления ленточного фундамента должна быть как минимум на 0,2м шире ленты. Это необходимо для установления опалубки внутри траншеи, а также создания пространства для засыпания пазух.
Траншея
Перед тем, как сделать фундамент, разумеется, надо вырыть траншею. Обычно это делается с привлечением строительной техники, так как процесс рытья лопатой весьма длительный и трудоемкий. Уголки канавок подравнивают лопатой.
Дренаж
Этот пункт также особо важен для монолитных и прочих ленточных фундаментов. Чаще всего строится закрытая дренажная система. Она представляет собой совокупность труб, выводящих грунтовые воды в дренажный колодец.
Песчаная подушка
Это важный этап строительства ленточного фундамента. Средняя толщина этого элемента – 20см. Иногда песок чередуют с щебнем. То есть кладут песок (10см), мелкий щебень (10см) и снова песок (5см).
Качественно уложенной считается подушка, на которой не остаются следы обуви после того, как по ней прошел человек.
Опалубка
Как делать ленточный фундамент – следующее на очереди — сооружение опалубки. Обычно ее сооружают из деревяшек толщиной 3-4см.
Перед тем, как сделать опалубку для ленточного фундамента из подготовленного дерева собирают щитки. Ширина их должна быть чуть большей, чем высота ленты.
После сборки каждый щит опускается вглубь траншеи и фиксируется при помощи вертикальных опорных планок.
Расстояние между щитками внутри фиксируют поперечины. Зазоры между деревянными планками оставляют не больше 3мм, чтобы не допускать протекание бетона при заливке.
Арматура
Следующим шагом монтажа ленточного фундамента является армирование. При устройстве монолитного фундамента пользуются металлической арматурной решеткой с сечением 8-15мм. Длина прутьев равна протяженности стены. Пересечение осуществляется в районе углов.
Не стоит использовать сварку, чтобы скрепить решетку, слишком жесткая конструкция станет причиной быстрого разрушения фундамента. Идеальное решение – скрепить железо проволокой из стали.
Заливка
Фундамент монолитный железобетонный заливается бетонной смесью за один прием. Это идеальный вариант. Однако нередко нет возможности изготовить единовременно весь необходимый объем бетона. Поэтому при устройстве фундаментов допускают и послойную заливку. Наличие бетономешалки в любом случае обязательно.
Заливать фундамент загородного дома или дачи следует в теплый период.
Для того чтобы конструкция затвердела и набрала прочность, нужно будет около 4 недель.
Итак, заливка бетоном при устройстве ленточного фундамента представляет собой следующий алгоритм действий:
- Пропорции смеси составляют 1:2:4 — речь идет о цементе, песке и щебне. Все ингредиенты соединяются с водой и тщательно вымешиваются. Количество воды равно половине массы сухой смеси.
- Затем смесь сразу вливается в рамку опалубки.
- Если строительство фундамента в вашем случае будет представлять собой поэтапную заливку, то толщина каждого слоя будет составлять 20см. Его нужно будет утрамбовать с помощью доски и разровнять. Следующий слой изготавливается на следующие сутки. Послойную заливку фундамента продолжают ежедневно вплоть до полного завершения работ.
- Монтаж фундамента завершают укрыванием его полиэтиленом. Особенно это необходимо, когда на улице стоит жара. Такая мера позволяет исключить стремительное испарение влаги и обеспечивает качественное застывание бетона.
Дополнительные советы по устройству фундаментов
Правильный ленточный фундамент получается в случае соблюдения основных правил его возведения. Вот несколько советов по изготовлению от профессионалов в этой области:
- Все ингредиенты сухой смеси должны быть максимально чистыми. Вкрапления в виде земли не допускаются.
- Вы можете слегка изменять соотношение ингредиентов. Но имейте в виду, что объем щебня должен в 1,5-2раза превышать объем песка.
- При работе с густым раствором залитый слой тщательно утрамбовывают и протыкают прутьями из металла. Это поможет избежать образования воздушных пустот в бетонном основании.
- Избавиться от воздуха внутри также помогает простукивание опалубки молоточком их дерева.
- Если на дворе холодная погода, то более эффективно изготовить фундамент поможет замес бетона в разогретой воде.
- При использовании мокрого песка воды нужно меньше, чем при стандартном замесе.
- Если вы заливаете фундамент послойно, то гидроизоляционные и утеплительные мероприятия необходимы.
- Опалубку можно снять через неделю после заливки.
- Окончательное застывание и укрепление конструкции происходит лишь спустя 30 дней.
Поделиться с друзьями:
Твитнуть
Поделиться
Поделиться
Отправить
Класснуть
Adblock
detector
Фундамент ленточный: монолитный, сборный (блочный), бутовый, кирпичный
Самый популярный фундамент в частном строительстве — ленточный. Это один из самых гибких фундаментов, который можно спроектировать для любого здания и для любого грунта. Прокладывается по периметру здания и под всеми несущими перегородками, из-за чего имеет вид ленты. В сечении он чаще всего имеет вид прямоугольного параллелепипеда, иногда с более широким основанием, иногда без. Ширина ленты должна быть везде одинаковой. Глубина закладки определяется исходя из выбранного типа фундамента, климатических факторов, типа и массы здания, геологического строения на участке и уровня грунтовых вод.
Все эти факторы в совокупности определяют параметры ленточного фундамента.
Типы и типы ленточных фундаментов для разных грунтов
Не следует делать на неустойчивых и водонасыщенных, сильнопучинистых грунтах с большой глубиной промерзания (более 2 метров). Его можно сконструировать, но это будет стоить дорого. Они также не подходят для торфяников или лессовых почв. Обычно оптимальными в таких условиях являются другие типы фундаментов. Также ленты не всегда используются для легких конструкций — каркасных или деревянных: для них существует более дешевый, но не менее надежный вид — столбчатый или свайный (свайно-ростверковый). Во всех остальных случаях именно ленточный фундамент – чаще всего – оптимальный вариант.
Используется не только при строительстве домов. Изготавливается при строительстве забора, гаража, капитальных хозяйственных построек.
Ленточный фундамент очень пластичен — его можно сделать под любое здание и сооружение, придав любую форму
Проект: заказывать или нет
Строительство дома требует больших средств.
Естественно, есть желание сэкономить. Но фундамент – это не тот этап, на котором стоит экономить, ведь неправильное его возведение приведет к проблемам, на устранение которых потребуется гораздо больше средств. Поэтому желательно заказать проект, а также геологоразведку.
Без этого этапа можно обойтись только при строительстве домиков, бань, временных или хозяйственных построек. Если строится капитальный дом, к тому же из тяжелых материалов, то риски слишком велики. Но это зависит от вас.
Собственно информации для самостоятельного проектирования фундаментов, особенно ленточных, достаточно. Но отсутствие знаний и опыта часто приводит к двум противоположным результатам:
- Фундамент выполнен с чрезмерным для данных условий запасом прочности. Это хорошо с эксплуатационной точки зрения, но приводит к увеличению затрат, часто превышающих стоимость проектирования.
- Недостаточный запас прочности или неправильная конструкция, приводящая к неравномерной осадке грунта.
Как видите, к перерасходу средств приводят оба варианта: на этапе строительства или на переоборудование и ремонт. И не факт, что проектные работы будут стоить дороже. Скорее наоборот. Расчет фундамента может стоить около 100-250 долларов, но для этого нужны геологические данные на участке, а эти исследования стоят в районе 1000 долларов. Для небольшого здания можно провести исследования самостоятельно, а для солидного — лучше, наверное, довериться профессионалам.
Виды ленточных фундаментов и их применение
При строительстве ленточного фундамента могут быть использованы несколько видов материалов, соответственно меняется и название, есть отличия в технологии. Что остается неизменным: рытье котлована и подготовка основания. Остальные шаги могут быть изменены. Кратко виды можно охарактеризовать так:
Самый распространенный – монолитный ленточный фундамент.
Хотя он и имеет наибольшую трудоемкость, он представляет собой единую конструкцию, способную перераспределять нагрузки. Поэтому его часто используют на пучинистых грунтах. Если грунт сухой и прочный, можно установить сборный железобетонный фундамент. Зачастую имеет высокую стоимость, но времени на возведение требуется меньше, что иногда тоже немаловажно.
Бутовые и бутобетонные фундаменты применяют в основном в регионах с достаточным количеством подходящего материала — в горных или близких к ним. Там, во-первых, для них идеальные площадки, а во-вторых, еще и хорошие специалисты, способные грамотно выполнить работу. В низинных районах доставка камня невыгодна, и даже мастера не найти.
Глава 4: Фундаменты, часть IRC 2012 г. Строительного кодекса штата CT 2016 г.
Для зданий, в которых среднемесячная температура поддерживается на уровне не ниже 64°F (18°C), не требуется, чтобы фундаменты выступали ниже линии промерзания, если они защищены от промерзания изоляцией в соответствии с рисунком R403.
3( 1) и Таблицу R403.3(1). Фундаменты, защищенные от промерзания в соответствии с рисунком R403.3(1) и таблицей R403.3(1), не должны использоваться для неотапливаемых помещений, таких как веранды, подсобные помещения, гаражи и навесы, и не должны примыкать к подвалам или подвальным помещениям. которые не поддерживаются при минимальной среднемесячной температуре 64°F (18°C).
Материалы, используемые ниже класса для изоляции фундаментов от мороза, должны иметь маркировку в соответствии со стандартом ASTM C 578.
Для SI: 1 дюйм = 25,4 мм.
- См. Таблицу R403.3(1) для получения необходимых размеров и значений R для вертикальной и горизонтальной изоляции и минимальной глубины фундамента.
РАЗМЕЩЕНИЕ ИЗОЛЯЦИИ ДЛЯ ЗАЩИТЫ ОТ МОРОЗА ФУНДАМЕНТОВ В ОТОПЛЯЕМЫХ ЗДАНИЯХ
ИНДЕКС (°F-дней) b | МИНИМАЛЬНАЯ ПОДСТАВКА ГЛУБИНА, D (дюймы) | ВЕРТИКАЛЬНЫЙ ИЗОЛЯЦИЯ ЗНАЧЕНИЕ R c, d | ГОРИЗОНТАЛЬНАЯ ИЗОЛЯЦИЯ ЗНАЧЕНИЕ R c, e | РАЗМЕРЫ ГОРИЗОНТАЛЬНОЙ ИЗОЛЯЦИИ НА РИСУНКЕ R403.  3(1) (дюймы) | |||
| Вдоль стен | По углам | А | Б | ||||
| 1500 или менее | 12 | 4,5 | Не требуется | Не требуется | Не требуется | Не требуется | Не требуется |
| 2000 | 14 | 5,6 | Не требуется | Не требуется | Не требуется | Не требуется | Не требуется |
| 2 500 | 16 | 6,7 | 1,7 | 4,9 | 12 | 24 | 40 |
| 3000 | 16 | 7,8 | 6,5 | 8,6 | 12 | 24 | 40 |
| 3 500 | 16 | 9,0 | 8,0 | 11,2 | 24 | 30 | 60 |
| 4000 | 16 | 10,1 | 10,5 | 13,1 | 24 | 36 | 60 |
Для SI: 1 дюйм = 25,4 мм, °C = [(°F) — 32]/1,8.
- Требования к изоляции предназначены для защиты от мороза в отапливаемых зданиях. Для соответствия стандартам энергосбережения могут потребоваться более высокие значения.
- См. рисунок R403.3(2) или таблицу R403.3(2) для значений индекса замерзания воздуха.
- Изоляционные материалы должны обеспечивать заявленные минимальные значения R при длительном воздействии во влажных подземных условиях в условиях морозного климата. Следующие значения R должны использоваться для определения толщины изоляции, необходимой для этого применения: Пенополистирол типа II — 2,4 R на дюйм; Экструдированный пенополистирол тип IV-4,5 R за дюйм; Экструдированный пенополистирол тип VI-4,5 р за дюйм; Пенополистирол тип IX-3,2 R за дюйм; Экструдированный пенополистирол Тип Х-4,5 R за дюйм.
- Вертикальная изоляция должна быть из пенополистирола или из экструдированного полистирола.
- Горизонтальная изоляция должна быть выполнена из экструдированного полистирола.
Для СИ: °C = [(°F) -32]/1,8.
Примечание: Индекс замерзания воздуха определяется как совокупное количество градусо-дней ниже 32°F. Он используется в качестве меры совокупной величины и продолжительности температуры воздуха ниже точки замерзания. Индекс был рассчитан за 12-месячный период (июль-июнь) для каждой из 3044 станций, использованных в приведенном выше анализе. Дата от 1951-80 периодов были приспособлены к распределению вероятностей Вейбулла для получения оценки 100-летнего периода повторяемости.
РИСУНОК R403.3(2) ИНДЕКС ЗАМОРОЗКИ НА ВОЗДУХЕ
ОЦЕНКА 100-ЛЕТНЕГО ПЕРИОДА ВОЗВРАТА
Луи, Траверс, Уилкин
