Ленточный фундамент глубокозаглубленный: Заглубленный ленточный фундамент: глубокое строительство

Заглубленный ленточный фундамент — расчет и особенности монтажа

Ленточный фундамент — это основание для несущих опор (наружных и внутренних капитальных стен и перегородок) здания в виде замкнутого железобетонного контура, которое частично погружено в землю. В соответствии с глубиной заложения подошвы определают типы фундамента— малозаглубленный и заглублённый. Заглубленный ленточный фундамент устанавливается для массивных конструкций на грунтах с низким уровнем промерзания.

Как определить глубину заложения

Соответственно, если планируется строительство лёгкого здания (садовый домик, хозяйственный блок, гараж и т. д.), достаточно мелкозаглублённого ленточного фундамента, а вот для тяжёлых каменных построек нужно более глубокое заложение подошвы, обеспечивающее опору на плотные слои почвы. Глубоко заглублённый фундамент стоит на непромерзаемых слоях и обеспечивает жёсткость всего строения, что так необходимо для тяжёлых конструкций.

Тема заглублённых лент достаточна противоречива. Например, стандартами строительства СССР было утверждено среднее заглубление на 50 см. Однако, уровень промерзания в разных регионах страны неодинаковый, также не учитывается наличие грунтовых вод и верховодки. При строительстве фундаментов глубже не значит лучше, твёрдые пласты почвы могут чередоваться с рыхлыми и в этом случае не обойтись без геологических исследований, которыми так часто пренебрегают в частном строительстве, желая сэкономить финансовые затраты. Нынешние строительные правила рекомендуют ЗЛФ при соблюдении мер по борьбе с морозным пучением.

В итоге глубина залегания ленты — непостоянная величина.

Факторы, влияющие на глубину подошвы

На определение глубины заложения подошвы влияет совокупность таких составляющих, как:

• глубина промерзания почвы;
• технологические решения;
• конструктивные решения, а именно наличие подвального помещения, тип ленты фундамента: монолитный или сборный из ФБС;
• геологическое заключение о характере грунта;
• уровень грунтовых вод;
• сейсмичность района;
• наличие рядом зданий и сооружений;
• рельеф местности;
• планируемый вес здания.

Расчёт заглублённого фундамента

Расчёт ленточного заглублённого фундамента подробно и достаточно сложно описан в ДБН В2.1-10-2009 «Основания и фундаменты сооружений». Это инструкция для архитекторов, самостоятельные застройщики редко обращаются к этому изданию. Поэтому для начала вспомним среднюю школу. Рассчитаем подошву заглубленного фундамента для того, чтобы он не утопал в земле при нагрузках. Для расчёта нужно знать предполагаемую нагрузку и сопротивление почвы.

S=P/R

S — площадь подошвы;

P — расчётная нагрузка;

R — расчётное (табличное) сопротивление грунта.

Если вы планируете самостоятельное строительство без привлечения специалистов, советуем воспользоваться онлайн-калькуляторами для расчёта. Конечный результат стоит сравнить с показателями на нескольких сайтах для чистоты эксперимента. Помните, что заглубленный ленточный фундамент ― это опора всего дома, на которой не стоит экономить: восстановление всего здания при неверно определённом типе фундамента обойдется дороже.

Технология возведения заглублённого фундамента

Устройство заглублённого монолита ― процесс трудоёмкий и сложный, и поэтому справиться собственными силами вряд ли получится. Перед началом работ необходимо обзавестись планом основания, который можно заказать в специализированных компаниях. В дальнейшем то поможет при оформлении документов на дом и убережёт от технологических ошибок.

Подготовьте участок: по необходимости уберите мусор, покосите траву, разровняйте рельеф.

Разметка

Переносим план заглубленного монолита с бумаги на местность: обозначим разметку колышками. Для этого Вам потребуются:

• рулетка;
• верёвка;
• колышки.

Определим базисный угол. Установим ориентир и от него продолжим всю разметку. На видео Вы можете увидеть, как грамотно произвести разметку.

И снова обращаемся к школьным познаниям. Для того чтобы определить прямой угол и длину диагонали, применяем Теорему Пифагора.

х=√(а² +b²)

Отложив необходимые длины, получаем треугольник с прямым углом. Также поступите со второй стороной фундамента. Геометрию фигуры подтвердит равенство диагоналей.

Все виды заглублённого фундамента возводятся на базе траншеи.

Земляные работы

При небольших габаритах здания, выкопать траншею можно самостоятельно без привлечения спецтехники.

Ширина траншеи копается на 110-120 мм шире фундамента для удобства работы с опалубкой.

Дно траншеи утрамбовывается слоем гравия в 20–30 см и песка слоем 15–20 см.

Все слои разравниваются, увлажняются и трамбуются до получения твёрдого основания. Для лучшей гидроизоляции подошвы фундамента верхним слоем на дно траншеи можно положить прочную полиэтиленовую плёнку либо заложить песчано-гравийную подушку.

Монтаж опалубки

Профессиональные строители пользуются промышленными съёмными опалубками из металла, пластика или ДСП. Они устанавливаются в подготовленную траншею. Самостоятельному застройщику собственного подворья невыгодно покупать её у производителя, поэтому чаще всего мастерят самодельные, из досок или щитовой влагостойкой фанеры. Посмотрев видео, Вы узнаете много полезной информации о монтаже опалубки.

Для того чтобы опалубку легче было демонтировать, внутреннюю сторону выполняют из струганных досок или крепят полиэтиленовую плёнку при помощи степлера. В итоге при снятии опалубки доски разламываются на щепки, которые застывают в бетоне и усложняют процесс демонтажа.

Со щитовой фанерой и пластиком таких проблем не возникает.

Высота опалубки должна быть выше уровня фундамента как минимум на 10 см.

Конструкция жёстко фиксируется распорками к стенам, а также при помощи металлических шпилей, которые насквозь проходят опалубку и фиксируются с двух сторон гайками.

• Не забывайте про отверстия для ввода коммуникаций и инженерных сетей.
• Сборный фундамент из плит ФБС не требует установки опалубки.

Армирование заглубленного фундамента напрямую зависит от предполагаемой нагрузки. Как правило, делают два нижних и два верхних ряда прутков с сечением 10–14 мм.

Расчет бетона при заглублённой подошве

Сколько кубов бетона потребуется? Для того, чтобы ответить на этот вопрос, нужно знать ширину основания (см. формулу выше), высоту и общую протяжённость (длину). Высота монолитной ленты складывается из подземной и надземной частей.

Например, ширина ленты – 0,4 м, длина – 30 м, высота – 1, 5 м

Общий расход бетона = ширина * высота (подземная + надземная части) * длина = 0,4*1,5*30 = 18 м3

Сильные и слабые стороны

1. Хорошая несущая способность.
2. Возможность обустроить подвальные помещения.

Но…

1. Значительные траты на строительный материал и рабочую силу.
2. Подвержен морозному пучению почв.
3. Привлечение спецтехники, увеличение сроков возведения и как результат удорожание процесса возведения заглублённой ленты.

При устройстве ленточного заглубленного фундамента нужно учесть важных моментов, и если у вас нет возможности заказать готовый проект и провести исследования почвы участка, строго следуйте своду правил строительства и опыту специалистов.

Фундамент глубокого заложения (ФГЗ), что такое

Факторы, влияющие на глубину заложения ленточных фундаментов

Наверное, стоит начать с того, что сами ленточные фундаменты делятся на три основных типа:

• Незаглубленные;
• Мелкозаглубленные;
• Заглубленные;

Каждый из этих типов закладывается на определенную глубину, которая зависит от нескольких основных факторов:

• Глубина промерзания грунта;
• Тип грунта;
• Уровень грунтовых вод;

Стоит отметить, что глубина заложения ленточного фундамента — это расстояние от поверхности грунта до подошвы фундамента, а не та глубина, на которую копается траншея. В траншее, помимо фундамента может присутствовать подушка.

Теперь давайте разберемся, как эти факторы влияют на каждый тип ленточного фундамента в отдельности.

Незаглубленный ленточный фундамент

Основание под мелкозаглубленный ленточный фундамент

Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка. Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.

Расчет глубины заложения ленточных мелкозаглубленных фундаментов

Мелкозаглубленный ленточный фундамент

Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.

Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.

Так же, немаловажным отличием мелкозаглубленных фундаментов является то, что его необходимо делать монолитным не только ниже уровня грунта, но и сразу, выставив опалубку, залить надземную часть фундамента – цоколь. Это в значительной степени усилит весь ленточный фундамент.

Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Для того, чтобы не запутаться, давайте рассмотрим таблицу.

Глубина заложения ленточного мелкозаглубленного фундамента (минимальная), в зависимости от типа и глубины промерзания грунта

Глубина промерзания грунта в некоторых регионах

Примечание: Помимо того, что на глубину заложения ленточного фундамента влияет глубина промерзания и тип грунта, так же не стоит отбрасывать еще один очень важный фактор – уровень грунтовых вод, о котором и поговорим далее.

Зависимость глубины заложения ленточного фундамента от уровня грунтовых вод (УГВ)

Существует два варианта расположения грунтовых вод – когда они расположены ниже глубины промерзания грунта, и когда – выше.

Уровень грунтовых вод ниже глубины промерзания грунта

Это можно считать хорошим показателем, и в этом случае, грунтовые воды в большинстве типов грунтов не оказывают особого влияния на глубину устройства монолитной железобетонной ленты. Единственным ограничением, в данном случае, является то, что в таких грунтах, как суглинки, глины и им подобных, ленту необходимо закладывать минимум на половину глубины промерзания такого грунта. В других, «хороших» грунтах, этот фактор на заложение фундамента — не влияет. Другими словами, если глубина промерзания в Вашем регионе, допустим – 1,5 метра, то ленточный мелкозаглубленный фундамент необходимо устраивать минимум на 0,75 метров.

Уровень грунтовых вод выше глубины промерзания грунта

Если грунтовые воды расположены высоко, то глубина копки траншеи для ленточного фундамента не зависит от их уровня только на скалистых грунтах, песчаных крупнозернистых, гравийных и им подобных.

На любых других типах грунтах, с высоким УГВ, монолитную ленту придется заглублять ниже глубины промерзания на 10-20см. В этом случае она станет заглубленным фундаментом.

Расчет заглубленного фундамента ленточного типа

Чаще делают заглубленный фундамент ленточного типа. Это уменьшает земляные работы, снижает стоимость и время строительства. Траншея под фундамент делается глубиной около 2-х метров.

Давайте рассчитаем вес фундамента и силы морозного пучения, которые будут действовать на его стены. Так как фундамент опускается ниже промерзания грунта, то вертикальные силы морозного пучения не учитываются.

Итак, продольные силы морозного пучения, составляют 5000 кг. на 1 кв. метр боковой стены. Как видите. Величина совсем не маленькая.

Монолитный, ленточный фундамент из бетона размером 5×5 метров и высотой 1900 мм, будет иметь площадь боковой стены 36 кв. метров. На боковую стену будет давить вес около 180 тонн. Запомним это значение.

Каменный, кирпичный, бетонный дом весит от 200 тонн. Это больше , чем сила боковой нагрузки пучения и вес дома уравновесит силу морозного пучения. Но другое дело, дом деревянный или каркасный. Их веса обычно меньше 100 тонн и даже с весом фундамента (около 40 тонн) они не смогут сопротивляться силам морозного пучения в 180 тонн.

Отсюда вывод, для «легких» каркасных и деревянных домов не подойдет фундамент глубокого залегания. Для них лучший выбор это фундамент мелкого залегания (МЗФ).

При устройстве ФГЗ фундамента, большое значение имеет правильная обратная засыпка фундамента.

©DomiTy.ru

Другие статьи раздела: Фундамент дома

• Выбираем фундамент деревянного дома
• Фундамент ребристая плавающая плита (РПП)
• Фундамент глубокого заложения
• Мелкозаглубленный фундамент
• Фундамент на винтовых сваях
• Столбчатый фундамент своими руками
• Устройство цоколя дома: типы цоколя дома
• Что такое ленточный фундамент
• Фундамент УШП — утепленная шведская плита
• Монтаж ленточного фундамента своими руками

Похожие записи

• Материалы и работы по гидроизоляции фундамента
• Из чего перекрытие по фундаменту?
• Фундамент для теплицы из поликарбоната
• Фундамент УШП — утепленная шведская плита
• Устройство цоколя дома: типы цоколя дома

Новые статьи

• Строительство бутобетонного фундамента
• Фундамент на винтовых сваях
• Монтаж ленточного фундамента своими руками
• Что такое ленточный фундамент
• Столбчатый фундамент своими руками

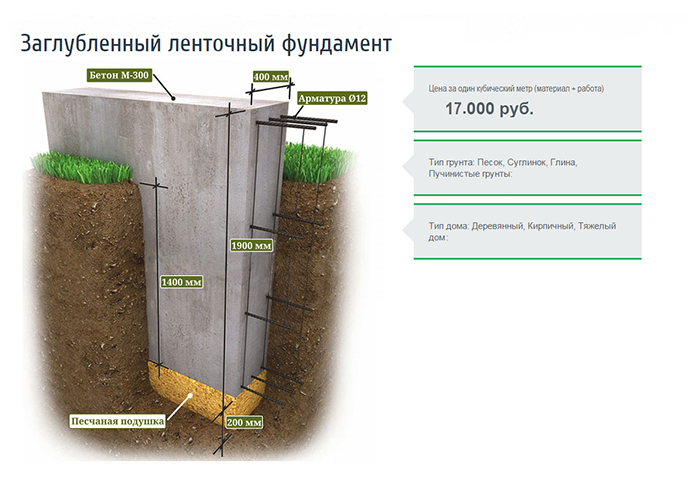

Заглубленный ленточный фундамент

Структура заглубленного фундамента

Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см. Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым. В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.

Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.

Как обустроить заглубленный ленточный фундамент самостоятельно

Есть несколько этапов, которые обязательно нужно выполнить, чтобы сделать качественное ленточное основание своими руками:

Подготовка

Этот этап предусматривает:

• очистку территории;
• завоз материалов;
• нанесение разметки на участке в соответствии с размерами строения, при этом на ровном участке можно воспользоваться только колышками и шнуровкой, а вот на неровном придется применить гидроуровень и рейки.

Обустройство траншеи

Обустройство опалубки

Армирование

• взять параллельные прутья арматуры;
• собрать их в каркас при помощи поперечных прутков путем обвязки проволокой;
• установить готовый каркас в траншею с опалубкой.

Арматура, установленная таким образом, чтобы при заливке ее бетоном, получился железобетонный ленточный фундамент, который будет служить долго.

Заливка

Производится постепенно, так как его нужно будет хорошо утрамбовывать, для удаления воздушных пустот, которые могут ослабить конструкцию.

Гидроизоляция

После того как бетон схватится можно убрать опалубку произойдет это примерно в течение 14 дней, можно начать гидроизоляцию. Для этого рубероид нарезают на ленты и накрывают этими пластами всю бетонную конструкцию, затем обмазывают ее жидким битумом.

Схема гидроизоляции фундамента

Ленточный глубоко заглубленный фундамент готов.

Как уменьшить глубину заложения ленточного фундамента

Устройство мелкозаглубленного ленточного фундамента

После проведения всех расчетов по глубине заложения ленточного фундамента, частенько бывает так, что с учетом грунта и региона, его необходимо заложить очень глубоко. От сюда возникает вопрос о том, как сократить расходы и уменьшить глубину. Существует несколько способов уменьшения глубины заложения ленточных фундаментов, все они основаны на том, чтобы уменьшить значение основных факторов, влияющих на фундамент.

Уменьшение глубины промерзания грунта

Изменить климат в регионе мы, конечно же, не сможем, но сможем изменить глубину промерзания, конкретно под подошвой фундамента, утеплив сам фундамент и грунт, прилегающий к нему с наружной стороны. Таким образом мы сможем уменьшить глубину заложения фундамента, а также сократить расходы на него.

Отвод грунтовых вод от ленточного фундамента

Еще один действующий способ уменьшения глубины заложения ленточного фундамента – отвод воды от него. Делается это с помощью устройства хорошей дренажной системы, которая отведет значительную часть воды от фундамента и не даст ей пагубно воздействовать на него.

Песчаная или песчано-гравийная подушка под фундаментом

В случае, когда на участке пучинистые слои грунта залегают достаточно глубоко, ленточный фундамент также придется закладывать на большую глубину. Уменьшить ее можно, заместив пучинистый грунт песчаной или песчано-гравийной подушкой. Другими словами, необходимо выкопать глубокую траншею до твердых грунтовых пород, а после этого устроить там массивную песчано-гравийную подушку, которая распределит нагрузку от фундамента и дома на грунт равномерно и не даст силам пучения пагубно воздействовать на фундамент. Подушку желательно делать не только под подошвой фундамента, но и рядом с ним.

Стоит отметить, что самым надежным методом уменьшения глубины заложения ленточного фундамента, является комбинированный способ, т.е. и устройство подушки, и утепление, а также устройство дренажа, если это понадобится.

Источник: postroj-sam.ru

Как обустроить столбчатый фундамент самостоятельно

Самым распространенным в строительстве является железобетонный монолитный столбчатый фундамент, рассмотрим, как воссоздать эту конструкцию собственными руками.

1. Подготовка. В первую очередь нужно очистить строительную площадку. Снимается дерн, примерно на два метра больше во все стороны от предполагаемого расположения будущего строения. Снять нужно примерно 30 сантиметров. Как только очистка строительной площадки окончена, можно начинать планировку горизонта, его нужно сделать максимально ровным. Для этого используется уровень, установленный на длинную доску в 2,5 метра. После этого можно завезти материал на стройплощадку.
2. Планировка участка. Планировка заключается в том, чтобы перенести на участок план дома с использованием колышков.


   Разметка участка под фундамент
   Нужно точно определить длину несущих конструкций (стен) – не должно быть перекосов. Затем выставляются углы – они должны быть 90 градусов. Для этого по диагоналям нужно натянуть веревки, длина которых должна быть одинаковая. Устанавливаются деревянные рейки на месте установки столбов основания, они должны находиться под каждым перекрытием.

3. Рытье ям под столбчатый фундамент. Для этого вида фундамента нужно выкопать достаточное количество квадратных ям, расположенных по осям. Важно! Если ямы будут более одного метра, то нужно обустроить откосы, чтобы предупредить осыпание грунта. Сооружаются щиты из бросовой доски, устанавливаются в яму по всем сторонам, закрепляются распорками. Яма копается на 30 сантиметров больше планируемого заглубления фундаментных столбов. Ширина ямы должна быть на 40 сантиметров больше столба с каждой стороны. Подготовленные ямы под столбы фундамента
   Сами же фундаментные столбы по ширине равняются материалу, из которого будет возводиться здание. На дне каждой ямы обустроить песчаную или гравийную подушку, она убережет будущий фундамент от зимнего пучения. Каждую подушку нужно хорошо увлажнить и утрамбовать. Далее устанавливается гидроизоляция, для предотвращения ухода воды из бетона при заливке. Для этого можно использовать рубероид или полиэтилен в 20 микрон в два сложения.
4. Обустройство опалубки. Для опалубки используются строганые доски толщиной в 40 мм с влажностью не менее 25%. Так же можно применить фанеру, или плиты ОСБ, которые покрываются водоотталкивающей пропиткой. В некоторых случаях применяют и железные конструкции, но они сильнее сцепляются с бетоном, поэтому их применение не желательно.


   Опалубка под столбы фундамента
   Устанавливают опалубку строго перпендикулярно относительно подошве фундамента, это можно проверить отвесом. Некоторые строители не устанавливают опалубку, но это возможно, только если почва сухая и не имеет склонности к осыпанию. Но в данном случае нужно сделать гидроизоляцию стенок ямы, чтобы предотвратить уход воды из бетона. Можно применить и асбестовую трубу с сечением 100 мм, в этом случае бетон будет залит прямо в трубу, которая и останется в земле вместе с фундаментным столбом. Важно! Если опалубка делается из дерева, то перед заливкой бетона их обильно смачивают.

5. Установка армирования. Армирование столбов лучше проводить арматурой с сечением 12 мм с обустройством хомутов на расстоянии 25-30 сантиметров. Для хомутов можно использовать проволоку с сечением 6 мм.


   Установить столбы из арматуры в яму строго вертикально. Арматура должна быть такой длины, чтобы она выходила из фундамента на 10-15 сантиметров. Это нужно для того, чтобы можно было приварить армирование для монолитного ростверка.

6. Заливка бетона. Этот процесс производят так же как при заливке ленточного фундамента, слоями с обязательной утрамбовкой, ручным вибратором.
7. Обустройство ростверка. Для его обустройства используют железобетонную рандбалку, сборную или монолитную. Как только фундамент готов, нужно проверить горизонт сейсмопояса, если есть отклонения, его удаляют при помощи раствора. Как только поверхность выровнена, нужно обустроить слой гидроизоляции, как в ленточном виде основания.

Типы фундаментов и оснований и их использование

от Civil Lead

Содержание

Обычно считается, что конструкция состоит из двух основных частей:

• Надстройка
• Подконструкция

Подконструкция передает нагрузки от надстройки на поддерживающий грунт и обычно называется фундаментом.

Нагрузка от надстройки передается на фундамент или основание через колонны или стены.

Целью обеспечения фундамента сооружения является распределение нагрузки на грунт таким образом, чтобы максимальное давление на грунт не превышало допустимого значения несущей способности и при этом осадка находилась в допустимых пределах .

Фундамент – это часть фундамента, которая в конечном итоге передает нагрузку на грунт и, таким образом, находится в контакте с ним.

Фундаменты можно в общих чертах разделить на две группы:

• Неглубокий фундамент
• Глубокий фундамент

Согласно Терцаги, фундамент считается мелким, если его глубина равна или меньше его ширины. Фундаменты мелкого заложения бывают следующих типов:

• Фундамент нарассыпном или изолированном фундаменте
• Фундамент ленточный
• Фундамент комбинированный
• Фундамент ленточный или консольный
• Фундамент матовый или плотный
• Ростверковый фундамент

В случае глубокого фундамента глубина больше ширины. Помимо глубокой полосы, прямоугольных или квадратных фундаментов других общих форм глубокого фундамента:

• Фонд пирса
• Фонд кули
• скважинный фундамент
