Ленточный фундамент глубокозаглубленный: Глубоко заглубленный ленточный фундамент (глубокого заложения)

Содержание

этапы работы и необходимые инструменты

В основе любой капитальной постройки, строения или сооружения считается глубокозаглубленный ленточный фундамент. От правильного обустройства основания зависит не только технические данные, но и эксплуатационные качества. Глубоко заложенные основы возводятся пошагово, и каждый этап важен и обладает специфическими особенностями.

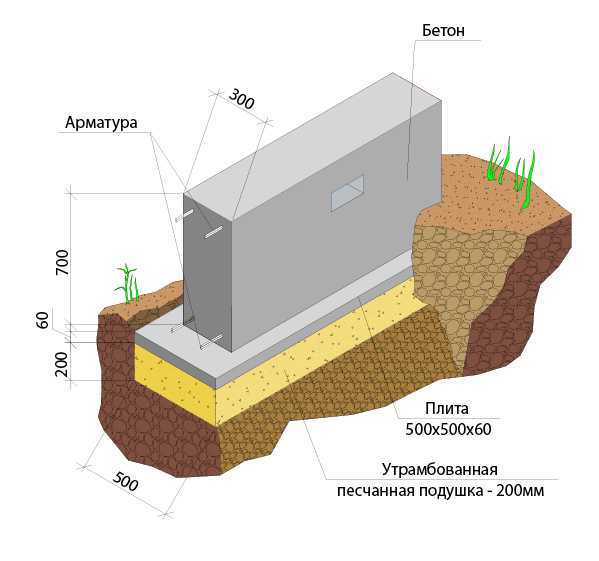

Схема устройства глубокозаглубленного фундамента

Стоит отметить, что заглубленное основание обустраивается в случае, если будущее строение имеет цокольный этаж. Для возведения необходимо провести много подготовительных работ, что не предполагается проводить, например, при малозаглубленном ленточном основании.

Вернуться к оглавлению

Содержание материала

  • 1 Как правильно обустраивают глубокозаглубленный фундамент
    • 1.1 Инструменты для работы
  • 2 Как рассчитать фундамент глубокого залегания
  • 3 Как выполнить разметку участка и провести земельные работы
    • 3. 1 Разметка
    • 3.2 Опалубка
  • 4 Как сформировать армирование
  • 5 Как изготовить и залить бетонную смесь
  • 6 Гидроизоляция и засыпка
  • 7 В окончании

Как правильно обустраивают глубокозаглубленный фундамент

Выполнять подобное основание нужно поэтапно, по существующей, разработанной инженерами технологии. Оттого, под какое сооружение требуется фундамент, некоторые этапы могут отсутствовать или быть другими, но есть обязательные, без которых невозможно получить качественное долговечное фундамент под дом.

В какой последовательности идут работы, рассмотрим:

  1. Рассчитать несущую способность будущего основания.
  2. Разметить территорию, по расчетам, которые были проведены ранее.

    Подготовка траншеи под фундамент

  3. Производство подготовительных земельных работ, во время которых выкапывается глубокий ров ниже замерзания грунта.
  4. Строительство опалубки.
  5. Армирование.
  6. Заливка железобетона.
  7. Работы по гидроизоляции фундамента.
  8. Отсыпка основания.

Инструменты для работы

Для создания фундамента глубокозаглубленного своими руками нужны материалы, инструменты:

  • гидроуровень;
  • портативная бетономешалка, или корыто, оббитое железом изнутри, для замешивания;
  • гвозди;
  • молоток;
  • Штык лопата и совковая;
  • отвес на длинной нитке;
  • веревка и много колышков для разметки территории;
  • болгарка или ножовка по металлу;
  • сварочный аппарат;
  • шпателя и другой инструмент.

Так же нужно сразу приготовить материал:

  • цемент М500;
  • щебень или речной гравий;
  • песок;
  • арматура;
  • проволока для вязки;
  • строительная доска.

Весь инструмент и материал закупается заранее, чтобы работа проходила без задержки.

Вернуться к оглавлению

Как рассчитать фундамент глубокого залегания

На этом этапе рассчитывают три самых важных показателей: глубина залегания, ширина и длина. Длина будет равна периметру здания, которое предполагается построить. Глубину высчитывают, учитывая тип грунта, высоту подъема залегания вод, на почве для постройки. Ленточный фундамент данного типа должен, находится ниже линии, на которую почва промерзает, в данной местности. Ширина ленточного основания будет зависеть от материала, для постройки сооружения.

Весь расчет производится в следующей последовательности:

  • нужно посчитать удельный вес сооружения, при этом вес основания не считают;
  • учитывая тип грунта, устанавливают несущую способность ленточного основания;
  • ширина основания будет зависеть от расчета общего удельного веса здания, при этом стоит учесть и вес почвы, она будет оказывать на основание определенное воздействие;
  • по всем вышеперечисленным параметрам нужно определить вес самого фундамента;
  • только после этого можно рассчитать максимальную ширину ленточного основания, способного выдержать нагрузку.

Глубокозаглубленные основания могут выдерживать достаточно большой вес, даже если их ширина будет равна 10 сантиметров, но подобные фундаменты не используют, так как подобной ширины материала для постройки нет. Если брать за пример дом из бревна, то для него нужно делать фундамент в 25 сантиметров. В некоторых случаях применяют ленточные основания в полметра и больше.

Вернуться к оглавлению

Как выполнить разметку участка и провести земельные работы

Разметка

Ее нужно нанести на то место, где будет стоять сооружение. Выполнить ее очень просто, взять колышки и веревку. Колышки нужно вбить по внешним углам, и натянуть между ними веревку по периметру. После этого нужно натянуть веревку по обеим диагональным прямым, от угла к углу. Должно получиться 4 треугольника. Если веревки равной длины, то значит, разметка сделана правильно. На данном этапе не учитывают глубину закладки фундамента, она не имеет значения. Главное, сделать ровную разметку участка – перекос в ленточном основании приведет к недолговечности всего здания.

Важно! Если удельный вес здания большой, и несущих стен больше четырех, например, посередине сооружения будет еще одна основательная стена, то под не нужно разметить основание, по принципу описанному выше.

Инструкция для разметки участка под фундамент

Фундамент такого типа может быть выполнен без опалубки. При этом траншея роется только под габариты здания. Грунт сразу убирается на наружную сторону, так как на внутренней стороне здания будет обустраиваться подпол, и придется грунт перекидывать. Опалубку можно не сооружать, но стоит рассмотреть все этапы строительства фундамента глубокого залегания.

Опалубка

Для глубокозаглубленного фундамента формируют опалубку из обрезной доски, но можно приобрести и специальный комплект, выполненный из пластика. Доски нужно сколотить в щиты по высоте равные будущему основанию. Доски сколачивают максимально плотно, чтобы не было щелей. Опалубка выстраивается по внешнему и внутреннему краю. Опалубка должна быть максимально устойчива, поэтому ее нужно закрепить с наружного края специальными колышками, чтобы избежать раздвижения при заливке бетонной смеси.

Вариант конструкции опалубки для заливки глубокозаглубленного фундамента

Кроме этого, через каждые полметра нужно обустроить П-образные перемычки, они должны находиться сверху, при этом не мешать дальнейшей заливке.
Перед тем как окончательно установить опалубку стоит засыпать песчаную подушку на дно траншеи и обустроить гидроизоляцию, а то потом это делать будет неудобно. Обычно для гидроизоляции применяют рубероид – распространенный и недорогой рулонный материал. При отсутствии рубероида можно использовать 20 микронную полиэтиленовую пленку в два слоя.

Стоит знать: что доски опалубки нужно хорошо промочить, иначе они вберут воду с фундамента, а это может привести к его растрескиванию.

Вернуться к оглавлению

Как сформировать армирование

Не важно, какой фундамент обустраивается его нужно подвергать армированию.

Некоторые застройщики не производят эту работу, так как она самая трудоемкая.

Это не правильно – без армирования основание не имеет нужной прочности. Армировка проводится при помощи арматуры, диаметр которой зависит от габаритов фундамента. Самым востребованным сечением арматуры считается 8-18. Армировать можно, связывая арматуру в виде сетки или обустраивать стальные пояса.

Поясная армировка встречается редко – процесс очень трудоемкий. Пояс – конструкция с горизонтально лежащей арматурой, которая скреплена друг с другом специальными короткими вертикальными прутками. Эти перемычки призваны скрепить пояса друг с другом, при этом их высота не может доходить до 50 см. Самое распространенное армирование – сетка. Вначале создают конструкцию, с расположенными на расстоянии 15 сантиметров нескольких прутков.

Схема армирования фундамента

Арматура скрепляется перемычками отвесными, высота-составляет тоже 15 см. Получается своего рода пояс, соединяющееся с такой же конструкцией, при этом длина поперечин будет одинаковая. Результатом таких соединений становится сетка с одинаковой ячеей, стороны которой равны 15см. Если планируется усиленное армирование, то можно сделать сетку с ячейками в 10 см.

Это самый надежный способ армировки фундамента, но стоит отметить, что он и дорогой. При этом все пояса можно не только связать специальной, вязальной проволокой, но и соединить при помощи сварочного аппарата. Как только весь будущий фундамент будет армирован, можно приступать к заливке бетона. В видео показан как правильно армировать глубокозаглубленный фундамент.

Вернуться к оглавлению

Как изготовить и залить бетонную смесь

Для приготовления бетона понадобится несколько компонентов в таких пропорциях:

  • Цемент – 1 часть;
  • Песок – 3 части;
  • Щебень или гравий – 2 части;
  • Вода – 1 часть .

Интересно: если у вас нет желания готовить бетон самостоятельно, то его можно заказать в готовом виде. Для этого нужно понимать, что из цемента М500, получается бетонная смесь В150. Этот бетон идеально подойдет для строительства ленточного основания, который расположен под уровнем промерзания земли. При большом объеме работы по заливке нужно сделать заливку частями, при которой опалубку делят на секции, расположенные вертикально, и заливают их отдельно. Именно этот вариант заливки поможет основанию не разрушиться с течением времени. Если залить основание горизонтальными полосами, то очень скоро он начнет расслаиваться.

Процесс заливки глубокозаглубленного фундамента

Заливать начинают с углов, и потом продолжать ее вдоль стен. Затем бетон уплотняют, сделать это нужно очень тщательно, так как в бетоне могут образоваться воздушные полости, которые нужно исключить. Они ослабляют бетонное основание. Как только бетон залит, его нужно аккуратно разравнять шпателем, до появления на поверхности цементного молочка.

Для того, чтобы с поверхности основания влага не выходила слишком быстро, нужно накрыть его целлофаном или рубероидом.

Некоторые специалисты советуют положить мешковину, которую смачивают раз в день.

Бетонное основание оставляют примерно на месяц для просыхания, иногда времени нужно больше. До полного просыхания никакие дальнейшие работы по строительству проводить нельзя.

Вернуться к оглавлению

Гидроизоляция и засыпка

Как только бетон полностью застынет можно, убрать опалубку. Для того чтобы фундамент не начал разрушаться от промерзания зимой его нужно гидроизолировать.

Схема гидроизоляции и засыпки фундамента

Провести эту процедуру нужно обязательно, хотя некоторые застройщики этим пренебрегают. Не стоит исключать и грунтовые воды, от которой сможет защитить слой рубероида. Рубероид нужно разрезать на листы, которыми не только покрывают верх фундамента, но и закрывают боковые стороны. После того как весь фундамент будет покрыт рулонным материалом, его нужно обмазать жидкой битумной гидроизоляцией.

Далее, фундамент нужно засыпать как снаружи, так и внутри будущего здания. Засыпают любым не пучинистым грунтом, можно взять ранее выкопанную землю из траншеи. Пучинистые почвы могут разорвать ленточный глубокозаглубленный фундамент, даже если он будет выполнен с соблюдением всех технологических аспектов.

Вернуться к оглавлению

В окончании

Многие, из обывателей собираясь строить дом, боятся браться за заливку самостоятельно, так как не знают технологии.

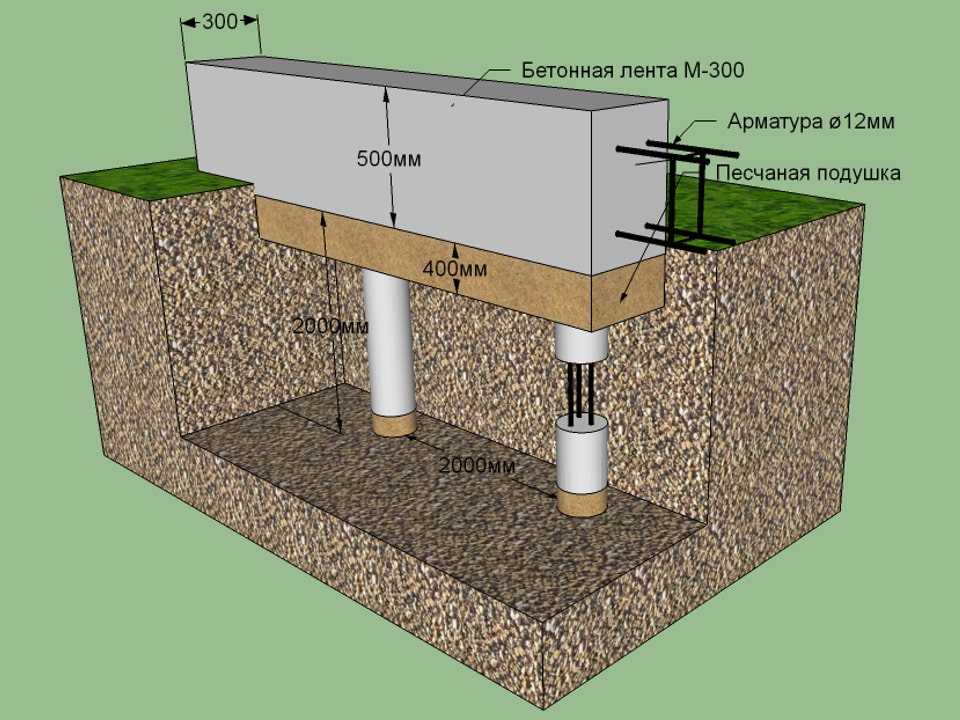

Вариант конструкции глубокозаглубленного фундамента

Но если строго придерживаться данной инструкции, описанной выше, то можно обустроить основание для своего здания своими руками. В данном случае вы сможете сэкономить на вызове профессиональных рабочих строителей, услуги которых стоят не дешево. Обустройство основания под дом является самым важным этапом в строительстве, так что если у вас возникают сомнения, что вы сможете сделать это качественно, то лучше вызвать профессионалов.

Заглубленный ленточный фундамент: пошаговая инструкция выполнения работ

Содержание

  1. Необходимость заглубления фундамента
  2. Материалы и инструменты для работы
  3. Подготовительные работы
  4. Земляные работы
  5. Установка опалубки
  6. Армирование
  7. Бетонирование
  8. Гидроизоляция
  9. Сильные и слабые стороны заглублённого фундамента

Строители утверждают, что заглублённый ленточный фундамент монтируется при возведении дома с подвалом или при наличии цокольного этажа. Эта конструкция считается опорной, она находится ниже уровня земли и используется для удержания несущих стен. Необходимость такого заложения подземной конструкции возникает на участках с перепадами высот или при низком уровне промерзания почвы.

Необходимость заглубления фундамента

Глубоко заглублённое основание устанавливают в местности, где есть пучинистые грунты. Кроме этого основания применяют во время постройки габаритных зданий, домов с цокольными этажами, подземным гаражом или подвалом. Устройство такой конструкции обойдётся в круглую сумму денег через большие объёмы земляных работ и потребность в огромном количестве строительных изделий.

На уровень заглубления основания влияют такие параметры:

  • вид почвы;
  •  глубина промерзания почвы;
  • залегание поверхностных вод;
  •  рельефные особенности конкретного участка;
  •  характеристики постройки.

Неравномерная усадка здания возникает в таких случаях:

  • вспучивание почвы;
  •  неоднородность грунта;
  •  большая нагрузка от здания на основание.

Основной задачей проектирования фундамента считается определение толщины плотной почвы, которая обеспечит равномерную усадку дома. Заглубляют основание на 20-30 сантиметров ниже уровня промерзания.

Если пренебрегать указанным требованиям, то почва начнёт двигаться и разрушит основание и стены здания. Его износоустойчивость зависит от структуры грунта на конкретном участке. Однородная земля защищает т образный заглублённый ленточный фундамент от неравномерных движений (усадки). При пересечении нестабильных слоёв почвы с плотными грунтами, проектировщики должны тщательно рассчитать глубину заложения конструкции. Уровень усадки будет зависеть от глубины залегания подземных вод. После завершения строительных работ почва под зданием движется, что приведёт к появлению трещин на основании или стенах дома.

Материалы и инструменты для работы

Перед устройством фундамента готовят инструмент и строительные материалы. Нам понадобится:

  • совковая и штыковая лопата;
  • бетономешалка;
  • уровень;
  •  рулетка;
  •  гвозди;
  •  болгарка;
  •  металлическая проволока для устройства каркаса;
  •  деревянные или стальные колышки;
  •  болгарка;
  • вязальная проволока.

Из материалов понадобится цемент, щебень и песок, а также изделия для гидроизоляционных работ (обмазочная гидроизоляция или рубероид). Для строительства заглублённого ленточного фундамента понадобится траншея значительной глубины. Её лучше вырыть при помощи экскаватора, чем вручную.

Подготовительные работы

Технология заглублённого монолитного ленточного фундамента требует от человека особенных знаний и умений. С проектированием и устройством этой массивной конструкции справится не каждый. Приведённая ниже пошаговая инструкция состоит из следующего плана работ:

  1. Все операции по устройству фундамента начинаются с составления проекта. Такую работу доверяют специализированной организации. Таким образом, застройщик избежит проблем с дальнейшей эксплуатацией здания и оформлением необходимых документов.
  2. План глубокозаглублённого ленточного фундамента переносят на местность. Для выполнения таких работ привлекают геодезистов.

Выравнивайте участок для строительных работ при помощи специальной техники это значительные финансовые вложения, но при помощи бульдозера можно сделать нужные уклоны под котлован на местности.

Земляные работы

После перенесения плана заглублённого фундамента с подвалом на местность и установки отметок приступают к земляным работам. Вот основные нюансы выкапывания траншей:

  1. Если здание имеет небольшие габаритные размеры, то работы можно доверить нескольким строителям. Работы проводятся при помощи ручного инструмента, лопат.
  2. Заглублённый фундамент — это сложная конструкция, особенно если дело касается крупных зданий с неправильными габаритными размерами. В данном случае траншеи разрывают экскаватором. Затем по периметру проходится бригада работников и подравнивает дно котлована и свисающие части грунта.
  3.  Для удобства возведение стен ширину основания увеличивают на 10 сантиметров по отношению к проектным значениям. Подобный зазор позволяет упростить работы по устройству опалубки.
  4.  В нижней части предварительно выровненной траншеи закладывают слой гравия 20 сантиметров. Этот материал необходимо тщательно разровнять и утрамбовать.
  5. Поверх этого слоя засыпаем 15-20 сантиметров песка, который тоже увлажняем и трамбуем.

Зачем необходимо укладывать полиэтиленовую плёнку на дне траншеи. Этот материал используется для качественной изоляции подошвы основания.

Альтернативным вариантом считается устройство подбетонки. Слой песка с гравием проливаем цементным раствором и разравниваем смесь. Для максимальной эффективности этот материал нужно выдерживать не менее недели.

Установка опалубки

Опалубка заглублённого ТИСЭ фундамента может быть несъёмной или съёмной. При постройке конструкции своими руками в большинстве случаев выбирают временный вариант. Такую опалубку сооружают с досок, её снимают с основания после высыхания бетонной смеси. Дерево пригодно для повторного использования.

Габаритные размеры опалубки будут зависеть от глубины траншеи и формы фундамента. Их длина колеблется в пределах 1,5-3 метра, но оптимальным вариантом считается 2 метра. Внутреннюю сторону опалубки делают ровной и гладкой.

Вбивайте шляпки гвоздей в доску так, чтоб они находились изнутри. При наружном размещении эти крепёжные элементы будут препятствовать строителям во время работ по разборке опалубки.

Ознакомимся с инструкцией для сборки опалубки для армированного монолитного фундамента:

  1. На углах котлована с наружной стороны траншей забиваем колышки. Верх направляющих должен выступать над поверхностью земли на 50 сантиметров.
  2. Колышки связывает натянутый шнур, который задаёт направление щитов.
  3. Далее нарезают доски одинакового размера. Их соединяют гвоздями или саморезами при помощи вертикального бруса, при этом шляпки крепёжных элементов нужно замаскировать на внутренней стороне щита.
  4. Щиты направляют по разметке, их закрепляют к брусьям от дна траншеи. Верхняя часть опалубки должна располагаться по уровню. Смещение вертикальных и горизонтальных плоскостей не допускается.
  5. Для выравнивания по горизонтали первый щит прикладывают впритык ко дну и закрепляют часть опалубки при помощи молотка и гвоздя. Второй край выравнивают по уровню и прибивают к брусу. все части опалубки должны устанавливаться по направлению шпагата.

Для удобства монтажных работ крайние брусья делают длиннее остальных. Их прочно закрепляют в грунте. Установленные щиты дополнительно скрепляют распорками. Подпирают опалубку по углам изнутри и снаружи.

Армирование

Как известно, армирование заглубленного ленточного фундамента сварными каркасами позволяет улучшить показатели упругости и прочности конструкции. На устойчивых грунтах можно обойтись без каркаса, но арматуру лучше уложить, что повысит долговечность здания.

Для этой цели используются металлические прутки с диаметром 10-14 миллиметров. Форма каркаса зависит от нагрузок на здания. В стандартной ситуации рекомендовано использовать два горизонтальных и два вертикальных каркаса. Соединение прутков в единую конструкцию происходит при помощи сварки. Каркас можно сделать своими руками без дополнительных приспособлений. В этом случае арматуру скрепляют между собой при помощи вязальной проволоки.

Для предотвращения соприкосновения арматуры с землёй нижнюю часть каркаса укладывают на кирпичики, таким образом, чтоб между металлом и землёй оставался зазор в 5 сантиметров. При выполнении этого условия можно предотвратить коррозию арматуры.

Бетонирование

После установки опалубки и металлических каркасов приступают к бетонированию заглублённого фундамента ушп с цоколем. Необходимое количество бетонной смеси можно заказать у специализированной организации. Раствор можно приготовить самостоятельно из песка, цемента и щебня. Пропорции сырьевых компонентов 3:1:5. Эти вещества тщательно перемешивают в мешалке, для создания необходимой консистенции бетона в сухие сыпучие материалы добавляют воду.

процесс бетонирования фундамента состоит из нескольких несложных операций:

  1. Готовим раствор в бетономешалке.
  2. Заливаем смесь в опалубку слоями по 15-20 сантиметров;
  3. Каждый из пластов необходимо уплотнить вибротрамбовкой. Во время проведения такого процесса необходимо следить, чтоб с бетона вышли все пузырьки воздуха.
  4. Раствор нужно подавать в траншею с небольшой высоты, падение смеси с расстояния 1,5 метра приводит к её расслоению.
  5. После заливки слой накрывают полиэтиленовой плёнкой и дожидаются его полного высыхания.

При наличии устойчивой жаркой погоды недавно устроенный фундамент необходимо периодически смачивать, чтоб на бетоне не появились трещины. Когда прочность бетонной смеси превысит 70% можно приступать к демонтажу опалубки.

При заливке опалубки через специальный насос пользователь получает ряд преимуществ. Это плотное, а также равномерное укладывание ленты, высокая скорость выполняемых работ и возможность заливки фундамента за один заход. К бетонированию заглублённого фундамента необходимо подойти со всей ответственностью. Такие операции должны проводить опытные, знающие своё дело строители. Безопасность и надёжность, а также прочностных характеристики здания будут зависеть от соблюдения технологии работ.

Гидроизоляция

Заглублённому бетонному фундаменту необходима защита от проникновения влаги. Гидроизоляционные изделия выбирают по таким характеристикам, как климатические и геологические условия, а также по параметрам постройки. В большинстве случаев для этой цели используются рулонные материалы или обмазочная гидроизоляция (битумная мастика).

На подготовительном этапе работ необходимо очистить основание от пыли и цементных наплывов. Если в качестве гидроизоляции будет использоваться еврорубероид, то такие изделия при укладке на поверхность нужно разогреть газовой горелкой. Рулоны стыкуются внахлёст с зазором в 15-20 сантиметров. Для эффективной защиты фундамента от воздействия влаги рубероид укладывают в два слоя с совмещением стыков.

В состав всех видов обмазочной изоляции входит битум. Такую гидроизоляцию распределяют по поверхности при помощи валика или шпателя, толщина рекомендуемого слоя составляет 3 миллиметра. Когда первая прослойка высохнет, укладывают второй слой обмазочной гидроизоляции. В этом случае мазки делают перпендикулярно до первого ряда.

От проникновения влаги защищают не только основание, но и цоколь здания. В дальнейшем в этой части укладывают плитку или натуральный камень.

Сильные и слабые стороны заглублённого фундамента

Основным плюсом рассматриваемой конструкции считается хорошая несущая способность. Мелкозаглубленное основание может не выдержать прилагаемых усилий, в то же время массивная бетонная плита простоит не один десяток лет. Ещё одним достоинством считается возможность устройства подвала.

Несмотря на некоторые преимущества, заглублённый фундамент имеет ряд недостатков. Это значительный расход материалов и человеческих ресурсов. Земляные работы занимают много времени, но этот недостаток можно нивелировать за счёт использования строительной техники.

Когда все операции по устройству фундамента закончены, можно выгонять стены жилого дома. Перед выполнением этого процесса необходимо проверить поверхность на горизонтальность. Неровные основания обрабатывают, а затем приступают к укладке стенового материала.

Исследование ленточных фундаментов большой глубины, опирающихся на ненасыщенные грунты

  • Chen WF (1975) Предельный анализ и пластичность грунта. Elsevier, Амстердам

    МАТЕМАТИКА Google ученый

  • Чен Л.И., Цзян А.Л., Ли Дж.П. (2012) Коэффициенты несущей способности фундаментов с учетом влияния веса грунта. Rock Soil Mech 33(1):215–219

    Google ученый

  • Корнфорт ДХ (1964) Некоторые опыты по влиянию условий деформации на прочность песка. Геотехника 14(2):143–167

    Статья MathSciNet Google ученый

  • Фредлунд Д.Г., Рахарджо Х. (1993) Механика грунтов для ненасыщенных грунтов. Wiley, Нью-Йорк

    Книга Google ученый

  • Фредлунд Д.Г., Син А. (1994) Уравнения для характеристической кривой почва-вода. Кан Геотех Дж. 31(4):521–532

    Артикул Google ученый

  • Фредлунд Д.Г., Моргенштерн Н.Р., Видгер Р.А. (1978) Прочность на сдвиг ненасыщенных грунтов. Can Geotech J 15(3):313–321

    Артикул Google ученый

  • Галлиполи Д., Генс А., Шарма Р., Ваунат Дж. (2003) Упруго-пластическая модель ненасыщенного грунта, учитывающая влияние всасывания и степени насыщения на механическое поведение. Геотехника 53(1):123–135

    Артикул Google ученый

  • Георгиадис К. (2010) Влияние наклона нагрузки на недренированную несущую способность ленточных фундаментов на склонах. Comput Geosci 37(3):311–322

    Google ученый

  • Гаффарипур О., Эсгандани Г.А., Хошгалб А., Шахбодагхан Б. (2019) Полностью связанный упругопластический гидромеханический анализ ненасыщенных пористых сред с использованием бессеточного метода. Аналитические методы Int J Numer Geomech 43 (11): 1919–1955

    Статья Google ученый

  • Галлиполи Д. (2012) Гистерезисная модель водоудерживающей способности почвы и воды, учитывающая циклические изменения коэффициента всасывания и пористости. Геотехника 62(7):605–616

    Статья Google ученый

  • Хьюстон С.Л., Перес-Гарсия Н., Хьюстон В.Н. (2008) Прочность на сдвиг и изменение объема, вызванное сдвигом, ненасыщенных грунтов по программе трехосных испытаний. J Geotech Geoenviron Eng (ASCE) 134 (11): 1619–1632

    Артикул Google ученый

  • Карл Т. (1943) Теоретическая механика грунтов. Уайли, Нью-Йорк

    Google ученый

  • Халили Н., Заргарбаши С. (2010) Влияние гидравлического гистерезиса на эффективное напряжение в ненасыщенных грунтах. Геотехника 60(9):729–734

    Статья Google ученый

  • Халили Н., Хаббаз М.Х. (1998) Уникальное соотношение для х для определения прочности на сдвиг ненасыщенных грунтов. Геотехника 48(2):1–7

    Google ученый

  • Халили Н., Гейзер Ф., Блайт Г. (2004) Эффективное напряжение в ненасыщенных почвах: обзор с новыми данными. Int J Geomech 4(2):115–126

    Статья Google ученый

  • Халили Н., Хабте М.А., Зергарбаши С. (2008) Полностью связанная модель деформации потока для циклического анализа ненасыщенных грунтов, включая гидравлический и механический гистерезис. Компьютерная геотехника 35: 872–889

    Артикул Google ученый

  • Хошгхалб А., Халили Н. (2013) Метод без сетки для полностью связанного анализа течения и деформации в ненасыщенных пористых средах. Int J Numer Аналитические методы Geomech 37(7):716–743

    Статья Google ученый

  • Ko HY, Davidson LW (1973) Несущая способность фундаментов при плоской деформации. J Soil Mech Found Div (ASCE) 99(9):1–23

    Google ученый

  • Лорет Б., Халили Н. (2000) Трехфазная модель для ненасыщенных почв. Int J Numer Аналитические методы Geomech 24(11):893–927

    Статья Google ученый

  • Lu TH, Liu ZD (2005) Продвинутая механика грунтов. Китайский машинный пресс, Пекин

    Google ученый

  • Ma ZY, Liao HJ, Dang FN (2014) Влияние промежуточного главного напряжения на несущую способность ленточных и круговых фундаментов. J Eng Mech (ASCE) 140 (7): 04014041

    Артикул Google ученый

  • Мейерхоф Г.Г. (1951) Предельная несущая способность фундаментов. Геотехника 4(4):301–332

    Статья Google ученый

  • Михаловски Р.Л. (1997) Оценка влияния веса грунта на несущую способность с использованием предельного анализа. Почвы Найдено 37(4):57–64

    Статья Google ученый

  • Национальные стандарты Китайской Народной Республики. ГБ 50007-2011 (2011) Нормы проектирования фундаментов зданий. China Architecture & Building Press, Пекин

    Google ученый

  • Паша А.Ю., Хошгхалб А., Халили Н. (2016) Подводные камни в интерпретации гравиметрической характеристической кривой почва-вода на основе содержания воды для деформируемых пористых сред. Int J Geomech 16(6):D4015004

    Артикул Google ученый

  • Паша А.Ю., Хошгалб А., Халили Н. (2017) Гистерезисная модель эволюции кривой водоудержания с коэффициентом пустотности. J Eng Mech (ASCE) 143(7):04017030

    Артикул Google ученый

  • Паша А., Хошгалб А., Халили Н. (2020) Эволюция кривой изохорного водоудержания с коэффициентом пустотности. Comput Geotech 122:103536

    Статья Google ученый

  • Пузрин А.М. (2001) О суперпозиции диссипации работы в кулоновской почве. Int J Solids Struct 38:6815–6827

    Статья Google ученый

  • Soubra AH (1999) Решения по верхней границе несущей способности фундаментов. J Geotech Geoenviron Eng (ASCE) 125(1):59–68

    Статья Google ученый

  • Во Т., Рассел А.Р. (2016) Несущая способность ленточных фундаментов на ненасыщенных грунтах по теории линии скольжения. Компьютерная геотехника 74: 122–131

    Артикул Google ученый

  • Ю. М. Х. (2004) Единая теория прочности и ее приложения. Springer, Берлин

    Книга Google ученый

  • Юань С., Ду Дж. Н. (2018) Анализ верхней границы ненасыщенных грунтов на основе эффективного напряжения с использованием метода квадратурных элементов слабой формы. Comput Geosci 98:172–180

    Google ученый

  • Чжай К., Рахарджо Х., Сатьянага А., Дай Г.Л. (2019) Оценка ненасыщенной прочности на сдвиг по характеристической кривой «грунт-вода». Acta Geotech 1–14

  • Zhang CG, Zeng KH, Zhao JH (2010) Аналитические решения критической нагрузки и предельной несущей способности Terzaghi для ненасыщенного грунта. J Tongji Univ 38(12):1736–1740

    Google ученый

  • Zhang CG, Yan Q, Wu LZ, Cao XY, Zhang CL (2018) Унифицированное решение Мейергофа для определения предельной несущей способности ленточного фундамента, опирающегося на ненасыщенные грунты. Чин Дж. Геотех Инг 40 (2): 252–260

    Google ученый

  • Zhang CG, Cao BX, Yan Q, Zhao JH, Wu LZ (2019) Определение допустимой несущей способности ленточных фундаментов в ненасыщенных грунтах. вычисл. Геотех. 114:103138

    Артикул Google ученый

  • Zhu F, Zhang WX, Dong WZ, Sun MZ (2017) Новый метод расчета несущей способности основания из мягкого грунта. Adv Mech Eng 9(10):1687814017732520

    Google ученый

  • Типы фундаментов — Конспект лекций 3 — Содержание Ленточный фундамент ЛЕНТОЧНЫЙ ФУНДАМЕНТ Ступенчатый ЛЕНТОЧНЫЙ

  • СТУПЕНЧАТЫЙ ЛЕНТОЧНЫЙ ФУНДАМЕНТ
  • ЗАПОЛНЕНИЕ ТРАНШЕИ
  • ВЫБОР ГЛУБОКИХ ПОЛОС ИЛИ ЗАПОЛНЕНИЯ ТРАНШЕЕВ
  • ПЛОТНЫЙ ФУНДАМЕНТ
  • ПЛОТНЫЙ ФУНДАМЕНТ
  • ФУНДАМЕНТ КРЕМОВОЙ БАЛКИ
  • СВАЙНЫЙ ФУНДАМЕНТ
  • СДВИГАЮЩИЕ СВАИ (КОНЦЕВЫЕ)
  • ЗАМЕНА СВАИ (ВИТЯЩИЕСЯ)
  • ФУНДАМЕНТ
  •  Нагрузка, распределенная по непрерывной «полосе» бетона шириной более несущая стена (для снижения давления на несущий слой)  Требуется ровная площадка – общая полоса

    Сборка конструкции:

    1. Бетонная полоса  Размещены в открытом грунте.  Расположение по центру под несущими стенами

     Толщина o Должны учитываться потенциальные разрушения при сдвиге o Во избежание уменьшения ширины подшипника o Расчет ширины фундамента и ширина стены o T(толщина) ≥ P(общая проекция) или ИЛИ мин. 150 мм (соглас. СНиП)

    — используются более широкие полосы , чтобы избежать разрушения при сдвиге o Приводит к чрезмерной толщине фундамента, таким образом, o Добавлено стальное армирование o Снижает требования к толщине (t ≠ p) o Сталь, расположенная в нижней части 1/3 фундамента (устойчива к растяжению силы при изгибе)

    ФУНДАМЕНТ СТУПЕНИЧНЫЙ ЛЕНТОЧНЫЙ

    p ( одна сторона )= Минимальная ширина фундамента – Ширина стены 2

    Если p < 150 мм, то t = 150 мм. Если p >150 мм, то t = p

    o Условия площадки с уклоном o Шаговые требования  Каждая ступень в фундаменте должна быть не выше толщина фундамента.  Фундамент на более высоком уровне должен перекрывать ниже фундамент, не менее дважды высота ступени/толщина фундамент/300мм. o Сводит к минимуму объем земляных работ и строительство подземных стен o Переход от глубоких фундаментов к мелкозаглубленным

    ЗАПОЛНЕНИЕ ТРАНШЕИ

    — Заполните траншею непосредственно монолитным бетоном в пределах 200 мм от открытой

    поверхности земли.

    — Используется, когда:

    o Узкая рабочая ширина не позволяет выполнять каменные работы в пределах

    траншеи.

    o Слегка неустойчивые траншеи (существуют несвязные грунты)

    — Преимущества:

    o Скорость строительства

    o Заменяет необходимость временного укрепления траншеи в случае нестабильности

    o Улучшает здоровье/безопасность рабочих в траншеях, поскольку они не

    нужен.

    — Беспокойство:

    o Должен планировать вступление услуг через траншею заранее

    o Проблемы с выравниванием

    . большая площадь бетона, которая «плавает» над землей.
  • Обычно армирован стальной сеткой для предотвращения растрескивания
  • Упоминается как матовая основа
  • Условия площадки: o Плохой несущий слой o Участки повышенного риска — районы добычи полезных ископаемых o Рыхлая, плохо уплотненная почва – участки выемки/засыпки на склонах o Высокий уровень грунтовых вод

    Функции: o Принимает нагрузку от несущих стен и распределяет ее по всей поверхности несущей плиты. o Уменьшает давление на грунт. o Сводит к минимуму сжимающие усилия на грунт.

    Характеристики: o Обеспечивает более широкое распределение нагрузки на меньшем грунте o Широкое использование железобетона o Менее распространенный подход для текущего строительства

    ПЛОТНЫЙ ФУНДАМЕНТ

    ПЛОСКИЙ ПЛОТНЫЙ ФУНДАМЕНТ

    СДВИГАЮЩИЕ СВАИ (КОНЦЕВЫЕ)

    — Сваи, забиваемые, вдавливаемые, вибрирующие или ввинчиваемые в грунт, смещающие

    — действие аналогично колонне, нагрузка передается через нижнюю часть на подшипник

    пласты.

    — Материалы: Сталь, сборный железобетон, обработанная древесина

    ЗАМЕНА СВАИ (ВРЯЧНЫЕ СВАИ)

    • Шнек врезается в землю, и когда он удаляется, он удаляет почву, замена на бетон.

    • Передача нагрузки на основе трения с некоторой несущей способностью.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
