Как проводится армирование ленточного фундамента

Ленточные фундаменты популярны по причине того, что они достаточно прочны, чтобы принять на себя значительную нагрузку. Если предполагается построить высокое здание либо постройка будет возведена из тяжёлого материала (камень, кирпичи), то стоит выбрать именно ленточный фундамент.

Сам по себе фундамент представляет собой ленту бетона, а в качестве элемента дополнительного укрепления может применяться армирование ленточного фундамента. В рамках армирования в фундамент встраивается металлическая арматура, которая заметно повышает прочность. В случае если на фундамент падает очень большая нагрузка либо на строительной площадке сложный рельеф, рекомендуется использовать армирование. Однако окончательное решение о целесообразности армирования стоит принимать только после того, как будут учтены все характеристики здания и другие особенности, характерные конкретно для этого объекта.

Если вам требуется армирование фундамента либо вы не уверены в том, стоит ли его проводить, наша фирма предоставит специалистов, которые помогут вам разобраться, а в случае необходимости армирования выполнить весь спектр работ.

Прежде чем заняться вычислением количества необходимых для армирования и собственно фундамента материалов, нужно рассчитать все параметры будущего дома. К ним относится:

  • Вес здания, который складывается из веса отдельных блоков, перекрытий, кровли и крепежа, который будет применяться при строительстве. Как видим, перед расчётом фундамента нужно очень чётко знать все другие характеристики дома. По этой причине расчётом фундамента занимаются в последнюю очередь.
  • Площадь и периметр здания. Чем больше значение, тем меньше нагрузки падает на каждую отдельную единицу площади. Но при этом решающее значение имеет не площадь как таковая, а суммарный периметр всех несущих стен, в том числе и внутренних.
  • Свойства грунта, на котором будет возведён объект. Чтобы оценить данный параметр, не избежать выезда на строительную площадку.

Для армирования применяется арматура определённой толщины, которая зависит в первую очередь от ширины ленты фундамента. В большинстве случаев используется не гладкая, а ребристая арматура, потому что её показатели сцепления с бетоном намного выше. При работах с арматурой категорически запрещено применять сварку, потому что перегрев отдельных элементов приводит к их деформации и существенно уменьшает прочность конструкции. По этой причине обычно используется вязка – “холодная” технология, исключающая нагрев.

При выборе арматуры стоит обращать внимание и на её дополнительные характеристики, среди которых, конечно же, тип сплава и приспособленность к конкретным климатическим условиям. На большей части России эти условия таковы, что не исключают очень низких температур в зимнее время, так что стоит выбирать такие сплавы, которые устойчивы к холоду, и подбирать соответственно этому толщину.

В список затрат, которые придётся понести в рамках строительства, обязательно закладывается стоимость опалубки, то есть досок, которыми будет ограничена траншея, впоследствии заливаемая бетонной смесью.

Если вы хотите провести армирование фундамента за короткое время, то наша компания предлагает свои услуги. Мы не только поставим для вас качественную арматуру и бетон, но и проведём все работы, которые потребуется. Предлагаем выгодные условия и скидки на приобретение всего спектра нашей продукции.

Надёжный фундамент для вашего дома стоит дешевле чем вы думаете, воспользуйтесь нашим калькулятором, чтобы узнать сколько.

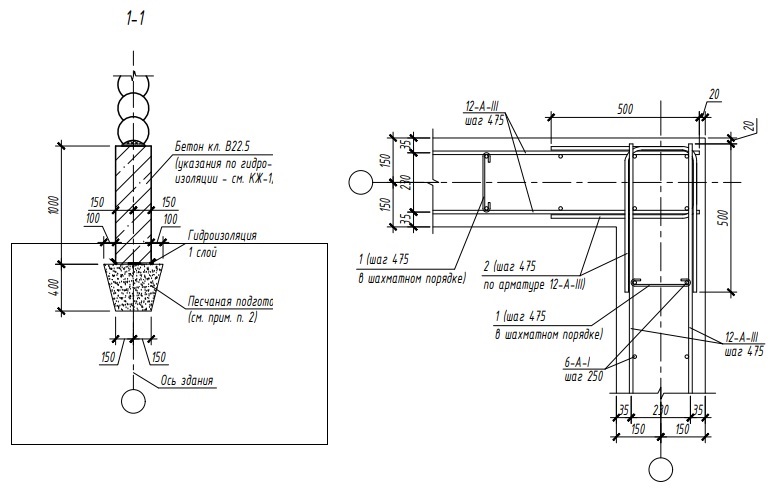

Арматура для ленточного фундамента | Компания «АСТИМ»

Для ленточного фундамента можно взять арматуру меньшего диаметра, чем для плитного. Это связано с тем, что ленточный фундамент более устойчив к продольным и поперечным нагрузкам. Если в возводимом строении этажность невысокая и выполняется оно из легких материалов, то самые популярными размерами являются арматура 10 мм. и 12 мм. диаметра. Реже строители берут арматуру 14 мм.

Если этажей больше двух или предполагается высокая нагрузка от возводимого строения на фундамент, то предпочтительнее брать арматуру 16 и 18 мм. Для более крепкого сцепления
с бетоном используют ребристую арматуру А3 класса.

Для вертикальной и поперечной связки используется арматура диаметром от 6 до 10 мм.

класса А1. Причем, в случае размера каркаса выше 800 мм. используется арматура диаметром от 8мм.

Если у вас возникли сложности при выборе арматуры для фундамента, обратитесь к нашим специалистам или ознакомиться с соответствующими пособиями по проектированию.

Рассмотрим пример расчета необходимого количества арматуры.


Возьмем условные вводные по возводимому строению:

Рассчитываем общую длину армирования:


(12х2)+(8-4×0,5)х4=48 м.

Расчет площади сечения считается еще проще: 0,8м. х 0,5м. = 4000 кв. см. В ленточном фундаменте содержание армирующих элементов должно составлять 0,001% от площади его сечения. Считаем суммарную минимальную площадь сечения арматуры 4000х0,001=4 кв. см.

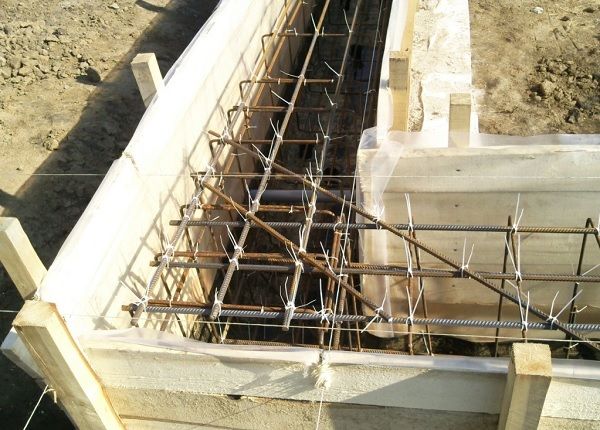

Чтобы нагрузка распределялась равномерно, обязательно делаем два армированных пояса по два прута в каждом. Учитывая, что длина любой из сторон строения превышает 3 метра, мы должны использовать арматуру с сечением не менее 12 мм.

Общую протяженность армирования умножаем на суммарное количество прутов в обоих поясах: 48х4=192 м. Не стоит забывать, что пруты арматуры должны быть соединены между собой внахлест. Длина соединяемых концов арматуры высчитывается путем умножения диаметра арматурного прута на 30. В нашем примере это выглядит так: 12х30=360мм.

В ленточном фундаменте содержание армирующих элементов должно составлять 0,001% от площади его сечения.

Чтобы учесть этот запуск, можно


выбрать один из вариантов:

Воспользовавшись вторым способом мы получаем округленно 221 м. продольной арматуры.
Для связки прутов между собой мы используем проволоку, количество которой рассчитываем так: если длина одного прута составляет 11,7 м., а на одно соединение уходит 0,3 м., то мы получаем следующий расчет (221/11,7)х0,3=5,6 м. проволоки. Если длинна прута составляет 6 м., то (221/6)х0,3=11,05 м.
Лучше всего взять с запасом в виде добавочных 20%.
Расчет шага вертикальной и поперечной арматуры мы учитываем исходя из размеров строения и берем в нашем случае частоту установки через каждые 0,2 м.

А так же добавляем запуск для вертикальной арматуры примерно в 10 см. — это делается для того, чтобы арматурный каркас был надежно зафиксирован за счет частичного утопления запуска в грунт. Немаловажно так же учесть, что арматурный прут внутри фундамента должен располагаться на 5 см. глубже его краев по бокам и сверху.
Итак, считаем длину и высоту одного «прямоугольника» поперечной и вертикальной арматуры:
(50-5-5)х2=80см.=0,8м. (поперечная) и (80-5-5+10)х2=160см.=1,6м (вертикальная). Получается, что на 1 метр фундамента мы устанавливаем пять шагов вертикальных и поперечных арматурных фиксаций: 5х0,8=4 м. и 5х1,6м.=8 м.
Для всего метража выходит следующее: 48х4=192м. для поперечного и 48х8=384м. для вертикального арматурного крепления.
Для крепления арматуры между собой традиционно используем проволоку, так как сварка ухудшает качество арматуры в месте скрепления. Для перевязывания стыков используем специальные вязальные крючки или аппаратуру.
Расчет необходимого количества проволоки производим так: на каждое соединение понадобится 0,3м. проволоки. Если количество соединений для каждого шага крепления равно четырем, а общее количество «прямоугольников» равно 240, то мы получаем: (0,3х4)х240=288 м.
Ирония заключается в том, что строители и архитекторы ведут просчеты в метрах, а продавцы и производители в тоннах. Поэтому для вашего удобства на нашем сайте есть калькулятор пересчета метров арматуры в тонны и обратно.
Дополнительная информация:
Ищете, где купить арматуру? Спешите в компанию «АСТИМ»!

Влияние армирования на осадочную характеристику ленточного фундамента, примыкающего к зернистому грунту-выемке

В этом разделе рассматриваются и обсуждаются полученные результаты. Во-первых, обсуждается, как рассчитать окончательную несущую способность поверхностных фундаментов. Далее рассматривается исходный двухмерный расчет ленточного фундамента в направлении, параллельном котловану. Наконец, были сопоставлены предварительные результаты первоначального анализа неармированного и армированного грунта.

Окончательную несущую способность армированного гранулированного грунта можно рассматривать как функцию этих параметров следующим образом:

$$\frac{{P}_{u}}{\gamma B}=f\left(\frac{ H}{B}, \frac{b}{B}, N, \phi , \frac{L}{B}, \frac{u}{B}, \frac{h}{B}, \frac{ s}{B}, \frac{\varDelta}{H}, \frac{\varDelta}{B}, BCR, \frac{D}{B}\right) \left(1\right)$$

в котором (H) обозначает глубину выемки, (b) представляет «отступ от края» выемки, (N) представляет количество «слоев георешетки», (BCR) описывает коэффициент «несущей способности», ( φ) — «угол трения», (L) — длина арматуры, (u) — глубина залегания первого «слоя георешетки», (h) — вертикальное расстояние между слоями георешетки, (s) — основание осадка, (B) — ширина фундамента, (D) — расстояние между двумя фундаментами, а (Δ) — прогиб «шпунтовой стены». Были проведены тесты численного анализа для восьми различных краевых расстояний основания на армированных и неармированных песчаных грунтах вблизи котлована с глубиной заделки (H/B = 3), что соответствует b / B  = 0, 1,0, в… 8,0 для двух типов зернистых грунтов.

Расстояние между слоями георешетки считается равным h/B = 0,6, а расстояние первой георешетки до уровня земли, равным u/B = 0,3, является постоянным. Длина арматуры также достаточно велика, чтобы не влиять на несущую способность поверхностных фундаментов. Отношение длины арматуры к ширине фундамента равно L/B = 5, что равно L длине арматуры.

4.1. Влияние расположения фундамента, связанного с котлованом

В этой работе для определения влияния близости фундамента к котловану (b/B) на несущую способность был проведен численный анализ для восьми различных краевых расстояний основание на неармированных и армированных песчаных грунтах вблизи котлована (Н = 3В), что соответствует б / В  = 0, 1,0, в… 8,0. Изменения конечной несущей способности (указанной как безразмерный коэффициент P u / γB , где P u показывает конечную несущую способность, а γ представляет удельную массу неармированного грунта (рис. 5. Полученные данные показывают, что в неармированном рыхлом песчаном грунте конечная несущая способность увеличивается за счет увеличения отступов. В пределах отступа 8 B конечная несущая способность фундамента по неармированному рыхлому песчаному грунту такая же, как и для фундамента по ровной поверхности. Расположение фундамента на расстоянии от края, превышающем 8-кратную ширину фундамента, сводит к минимуму воздействие земляных работ.

По мере увеличения отношения b/B влияние на конечную несущую способность фундамента уменьшается. Это можно увидеть, рассмотрев влияние деформации и общих перемещений, возникающих в результате нагрузки фундамента в районе котлована, а также влияние расстояния от котлована на распределение и расширение основных напряжений под полосой. фундамента, как показано на рис. 6. Аналогичным образом, контролируя точки затвердевания модуля упругости, можно исследовать влияние расстояния от котлована на конечную несущую способность фундамента, как показано на рис.  7. цветные точки, представленные на рис. 7, представляют собой точки, в которых напряжение достигло пластического состояния, в соответствии с критерием разрушения при упрочнении (HSM). Сплошные черные точки также указывают на разрыв из-за растягивающих напряжений. Основываясь на этой базовой концепции, согласно которой грунт не может передавать растягивающие напряжения, возникают трещины при растяжении. Эти типы точек, которые находятся под напряжением, часто создаются близко к поверхности и из-за смещения стенки карьера, где прочность низкая.

4.2. Влияние одного армирующего слоя

Вторая серия численных исследований была проведена для восьми различных уступов основания поверх одного слоя георешетки, что эквивалентно ( D / B  = 0 − 8). На рис. 8 показаны изменения конечной несущей способности при различных отклонениях. Результаты на этом рисунке показывают, что при любом заданном краевом расстоянии для включения одного слоя георешетки конечная несущая способность ленточного фундамента на армированном рыхлом песке вблизи котлована больше, чем у фундамента на неармированном рыхлом песке, но это увеличение несущей способности рыхлого песка для одного слоя георешетки невелико, что отражает слабую эффективность одного слоя георешетки в повышении несущей способности основания вблизи котлована.

По результатам численного анализа сделан вывод, что включение одного армирующего слоя приводит к улучшению физико-механических характеристик зернистого грунта, а размещение одного армирующего слоя в рыхлом песчаном грунте с малой плотностью более эффективно, чем плотный песчаный грунт. За счет этого улучшается жесткость рыхлого песчаного грунта и такой грунт становится более плотным. В результате его прочность на сдвиг увеличивается. Армирование не оказывает большого влияния на характеристики плотного песчаного грунта. Это будет объяснено в следующих разделах.

4.3. Влияние количества армирующих слоев

Третий набор численных исследований был проведен для восьми различных уступов фундамента поверх многослойной арматуры, что эквивалентно D / B  = 0 − 8. конечная несущая способность при различных отступах представлена ​​на рис. 9. Для сравнения были введены параметры коэффициента несущей способности (BCR), соответствующие отношению несущей способности армированного основания к несущей способности неармированного основания. На рис. 10 показаны результаты, основанные на этом параметре.

Четко указано, что использование большего количества армирующего слоя значительно увеличивает предельную несущую способность. Это увеличение несущей способности за счет использования трехслойного армирования велико по сравнению с 1 или 2 слоями. Это контрастирует со всеми результатами по армированию песчаных грунтов армированием песчаными подушками или армированным песчаным слоем. Кроме того, это вызвано уменьшением пластических точек, образующихся между слоями в напорном грунте. Таким образом, он отражает благоприятное влияние армирования на повышение несущей способности одного ленточного фундамента вблизи котлована. Кроме того, при использовании трехслойного армирования конечная несущая способность одного ленточного фундамента эквивалентна b / B  = 5 то же самое для основания на неармированной ровной поверхности. Эти изменения в конечной несущей способности фундамента с земляными работами можно уточнить, увеличивая пассивное давление грунта с увеличением отступа от земляных работ. Дальнейшее пассивное давление приводит к более глубокой и широкой зоне разрушения, что увеличивает несущую способность.

Результат на рис. 10 показывает, что BCR увеличивается за счет увеличения армирования слоя, а результаты конечных элементов показывают, что коэффициент несущей способности одного ленточного фундамента увеличивается за счет использования стены из шпунта. В результате повышается устойчивость армированного рыхлого песка вблизи выемочного песка за счет применения трех слоев армирования и использования шпунтовой стенки. Окончательная несущая способность ленточного фундамента увеличивается за счет увеличения отступа между фундаментом и стенкой из шпунта b/B, а влияние глубоких земляных работ уменьшается.

Как показано на рис. 10, вблизи котлована и в контакте с ним увеличение армирующих слоев увеличивает конечную несущую способность фундамента. В случае контакта с ямой конечная несущая способность увеличивается примерно на 38% с одним армирующим слоем. Кроме того, при использовании двух армирующих слоев конечная грузоподъемность увеличилась примерно на 73%, а при размещении трех армирующих слоев значение несущей способности увеличивается. Конечная загрузка увеличивается примерно на 204%. Поэтому, чтобы использовать максимальные характеристики армирующего слоя, рекомендуется использовать три слоя георешетки, соприкасающиеся с ямой. Причиной этого является создание высокотвердых плит, в которых рыхлый песчаный грунт на нашем расстоянии между ними уплотняется за счет прироста плотности и снижения коэффициента пористости зернистого грунта. А причина этого в том, что, размещая армирующий слой главных и действующих напряжений между твердыми плитами, в которых будут перестраиваться частицы грунта, повысится относительная плотность армированного зернового грунта и снизится его пористость и плотность грунта. . Силы трения между частицами почвы будут увеличиваться, следовательно, сопротивление почвы сильно возрастет.

Как видно на рис. 11, увеличение количества армирующих слоев вызывает большую жесткость, среди которых размещаются слои рыхлого песка, что приводит к увеличению количества. Наименьшее количество точек на расстоянии от края ямы может достичь пластического состояния, но в контакте с ямой количество пластических точек больше и разрушение грунта произошло под действием растягивающих напряжений, поэтому увеличиваются армирующие слои. оказывает очень положительное влияние на конечную грузоподъемность. И зависит от соотношения глубины H/B. Когда величина коэффициента отступа достигает b/B = 0–5, количество армирующих слоев равно трем, а после этого значения b/B > 5 требуется один армирующий слой.

Если проектировщик хочет спроектировать ленточный фундамент, примыкающий к котловану, с использованием трех армирующих слоев, и расположить ленточный фундамент на расстоянии от котлована, то конечная грузоподъемность равна конечной грузоподъемности фундамента на том же неармированном грунте и, пренебрегая затронутой глубиной ямы, он может разместить полосу ленты на определенном расстоянии от стороны ямы, в зависимости от глубины ямы. Для отношения глубин H/B = 1 соответствующее расстояние равно b = 2B, для H/B = 2 соответствующее расстояние равно b = 5B, а для отношения глубин H/B = 3 , расстояние Подходящее равно b = 6B. Для примера рассмотрим отношение глубины котлована Н/В = 3, нормируемую конечную грузоподъемность без применения георешетки и без учета влияния глубины котлована по рис. 9примерно равна 50. Для достижения этой несущей способности при использовании трех армирующих слоев, согласно рис. 9, ленточный фундамент должен располагаться на расстоянии b = 6B. Как и полагается, учитывая глубину котлована, ленточный фундамент следует располагать на большем расстоянии от котлована.

4.4. Влияние угла трения, Φ

Для изучения влияния угла трения на конечную несущую способность армированных песчаных грунтов, прилегающих к выработке, был проведен комплекс исследований при тех же условиях, что и другие испытания, только с изменением произошло в угле трения, Φ ′, почвы до 39,4°. Результаты представлены на рис. 12–14.

На рис. 12 две кривые показывают, что в неармированных грунтах конечная грузоподъемность увеличивается при увеличении эффективного угла трения с 32,2° до 39,4°. Как и в случае с рыхлым песком, конечная грузоподъемность плотного песка увеличивается за счет увеличения отступа. В пределах отступа 8 B конечная несущая способность основания на неармированном плотном песчаном грунте такая же, как и у основания на ровной поверхности.

Согласно рис. 13, для грунтов, армированных геосинтетической арматурой, предельная несущая способность ленточного фундамента будет увеличиваться за счет увеличения угла трения. Это уточняется по критерию Hardening Soil Model. Исходя из этого критерия, за счет увеличения эффективного угла трения Φ ′ грунта пластическая объемная деформация должна быть малой, напряжения, возникающие между пластовыми массивами грунта, перераспределяются, а за счет подъема слоев георешетки, зацепления и площади контакта между грунтами и геосинтетические слои увеличиваются. Таким образом, создавалось сопротивление большим горизонтальным напряжениям сдвига и смещениям грунта, создаваемым в грунте под фундаментом, и они передавались через слои георешетки на большую массу грунта. Таким образом, клин разрушения расширяется и увеличивает сопротивление трению по плоскостям разрушения (Эль Савваф и Назир, 2012).

Нормальные изменения BCR, измеренные с помощью численного моделирования по сравнению с геосинтетическими слоями, представлены на рис.  14. Отмечается, что BCR еще больше увеличивается с увеличением количества геосинтетических слоев плотных песчаных грунтов. Кривые показывают значительное увеличение BCR за счет увеличения количества геосинтетических слоев до N = 3, после чего скорость улучшения нагрузки становится намного меньше. На расстоянии, превышающем ширину основания шпунтовой стены более чем в 3 раза, несущая способность основания с трехслойной георешеткой увеличивается на 85% по сравнению с неармированным песчаным грунтом.

4.5. Влияние осадки

Оценивается эффективность армирования осадки фундамента. На рисунке 4 представлен метод расчета, определяемый кривой нагрузки-оседлости. В таблице 4 представлены изменения конечной несущей способности и осадки фундамента для b / B  = 0 и Φ ′=32,2°.

9013 9013 19

Табл.40117

Грунт

Подшипник

Емкость (Pu/γB)

Коэффициент осадки (S/B%)

Неармированный

» colname=»c2″>

15,30

1,38

1-х слойный усиление

15,75

1,1

2-Layer.

2.0003

22,00

1,5

3-слойная арматура

90,002 26,003

26,002 146

2,19

Согласно табл. 4 осадка фундамента увеличивается при армировании, однако при использовании трехслойное армирование представляется логичным при увеличении конечной грузоподъемности и учете допустимых величин осадки. Что касается других мест, нет необходимости использовать армирование для увеличения осадки основания и снижения конечной несущей способности. Например, несущая способность грунтового основания с тремя слоями армирования выше по сравнению с неармированным грунтом. Однако при трехслойном армировании осадка увеличивалась в результате растяжения грунта, заключенного между слоями георешетки. Оценка песчаного грунта проводится для более плотного грунта с большим диапазоном угла трения ( Φ ′=39,4°), а результаты представлены в таблице 5.

Таблица 5 39,4°

Тип грунта

Подшипник

Емкость (Pu/γB)

Коэффициент осадки 30 90/B %) 0134

Неармированный

20.09

0,75

1-слойная арматура

» colname=»c2″> 14 14 9009 20,030 9002 0002 1,00

двухслойная арматура

25,00

1,20

Трехслойная арматура

27,14

1,50

При сравнении Таблиц 4 и 5 видно, что эти два типа почвы имеют схожие результаты. Следовательно, очень выгодно использовать арматуру в песчаных грунтах с большим углом трения из-за повышенной конечной несущей способности. На рисунке 15 показано изменение расчетного коэффициента S/B по отношению к опорным местам b/B. При удалении фундамента от котлована происходит уменьшение воздействия грунта. Тем не менее, влияние земляных работ на характеристики фундамента очевидно при b/B = 5, и тогда воздействие можно считать постоянным. Кроме того, замечено, что усиление грунта в плотных песках оказывает большее влияние на характеристики фундамента вблизи котлована.

4.6. Влияние внутреннего ленточного фундамента

В этом разделе рассматривается влияние внутреннего ленточного фундамента, а также влияние удлинения и соединения арматуры под этими двумя ленточными фундаментами на устойчивость и конечную несущую способность зернового грунта. В этой части ширина близко расположенных ленточных фундаментов одинакова, а (D) — расстояние между двумя соседними ленточными фундаментами, а заглубление фундаментов равно нулю. Одинаковая внешняя нагрузка одинакова на два соседних ленточных фундамента. Сначала рассматриваются примыкающие ленточные фундаменты на неармированном сыпучем грунте. В этом разделе I f (Коэффициент интерференции), коэффициент интерференции определяется следующим образом:

$${I}_{f}=\frac{{P}_{u(int-re)}}{ {P}_{u(single-unre)}} \left(2\right)$$

, где Pu (int−re) – конечная несущая способность замкового фундамента на основе армированного гранулированного грунта и Pu (одиночный-унре) – конечная несущая способность одинарного фундамента на неармированном зернистом грунте.

Параметры, используемые в этом разделе, таковы, что расстояние от отступа котлована b/B = 0 и в случае неармированного и армированного грунта со сплошными армирующими слоями N = 1,2,3 и отношение разной глубины глубины H/B = 3. Также в этом разделе длина георешетки была увеличена за счет перемещения расстояния (D) между двумя сторонами полосы, например, L/B = 5,6,7,8,9, 10. Считают отношение расстояний между футами к ширине подошв D/B и принимают расстояние (D) равным расстоянию от контейнера до контейнера бортов. Когда фундаменты не влияют друг на друга, коэффициент интерференции будет равен единице.

По результатам рисунков (16) и (17) размещение фундаментов вплотную друг к другу увеличивает несущую способность и их эффективность. Согласно рисункам с (16) по (19), они показывают, что при малых значениях отношения расстояний между соседними фундаментами и на армированном грунте несущая способность обусловлена ​​воздействием скользких клиньев и переносом некоторых нагрузок арматурой. Увеличилось, и это увеличение в вооруженном режиме существенно в трех слоях георешетки. По мере увеличения глубины котлована и увеличения количества сплошных армирующих слоев повышается и эффективность смежных фундаментов. Эффективность смежных ленточных фундаментов по отношению несущей способности к расстоянию (D = 3B) имеет тенденцию к увеличению; Таким образом, чтобы этот диапазон можно было считать расстоянием между двумя точками в одинарной ширине (((B 1  + B 2 ) /2) + D). За счет увеличения расстояния между ленточными фундаментами снижается несущая способность и их влияние друг на друга. В результате наличия сплошной арматуры увеличивается конечная несущая способность связанных между собой ленточных фундаментов, а ее величина увеличивается на большее расстояние фундаментов (D), а коэффициент взаимовлияния ( I f ) увеличивается более чем на единицу. Для определения длины сплошного армирующего слоя с учетом коэффициента взаимовлияния фундаментов, полосы и оптимального количества армирующих слоев равно трем (N = 3) можно использовать форму (17). Если проектировщик хочет рассчитать длину армирующих слоев, длину армирующего слоя можно получить, вычитая значение коэффициента интерференции из рис. 16 и используя результаты рис. 17.

Основной причиной повышения конечной несущей способности смежных ленточных фундаментов является то, что при увеличении расстояния между фундаментами до такой степени, что поверхность взаимодействия разрыва не оказывает большого влияния, коэффициент взаимодействия уменьшается и в тесных условиях отдельные армированные устанавливаются условия основания. В случае коэффициента интерференции ( I f ), в связи с тем, что на близких расстояниях фундаментов поверхность разрыва прилегающей упорной зоны фундамента проходит через активную зону нужного фундамента, а количество точек пластика на участке между ленточными фундаментами уменьшается. По мере удаления ленточных фундаментов от уровня разрыва прилегающей упорной зоны соседнего фундамента постепенно удаляется активная полоса нужной полосы, и в результате пластические точки в области между примыкающих ленточных фундаментов, сила сопротивления зацепляющихся клиньев и сопротивление усиливающего трения приводят к увеличению коэффициента интерференции лент основания, опирающихся на рыхлый армированный сыпучий грунт ( I f ), как показано на рисунках (18) и (19).

Из рисунков (16) и (17) видно, что коэффициент взаимовлияния ленточных фундаментов на армированном сыпучем грунте зависит от расстояния между фундаментами, количества и длины сплошных армирующих слоев. Для рыхлых песчаных грунтов георешетка армируется тремя слоями и для глубины котлована Н = 3В. Коэффициент интерференции находится в пределах от 4,10 до 5,55 для расстояний между фундаментами D= (1–3) B. Длина георешетки в этих случаях составляет около L = (5–10) B. Кроме того, эти цифры демонстрируют, что при соотношении расстояний, превышающем 6-кратную ширину фундамента (D > 6B), эффектом интерференции можно пренебречь, и каждый из ленточных фундаментов ведет себя как единый фундамент.

Если общее уравнение нагрузки включает коэффициент взаимодействия ( I f ), его модифицированную форму для поверхностного основания ленточного основания, опирающегося на несвязный сыпучий грунт (c = 0) и глубину ленточный фундамент ( D f = 0) будет записан с использованием модифицированного уравнения Терзаги (Terzaghi, 1943) следующим образом:

$$\frac{{P}_{u}}{\gamma B } = \ frac {1} {2} {N} _ {\ gamma} {I} _ {\ gamma s} {I} _ {\ gamma d} {I} _ {\ gamma i} {I} _ { \gamma g}{I}_{\gamma b} {I}_{f} \left(3\right)$$

Относительно уравнения. (3), N γ – коэффициент несущей способности, I γs – коэффициент формы фундамента, I – коэффициент глубины фундамента 8 γd 9001 09 я γi — коэффициент наклонной нагрузки, I γg — коэффициент уклона грунта, I γb — коэффициент отступа, I\circ \right)}{10}=\frac{90}{10}=9 \left(4\right)$$

На основании этого исследования поправочный коэффициент отступа (I γb ) для конечной несущей способности поверхностного основания, расположенного на гребне карьера с отступом (b), можно получить с помощью рис. 9 и рис. 13. Эти рисунки показали, что при увеличении b/B до порогового значения (b/B) c , окончательная несущая способность основания равна несущей способности основания, установленного на горизонтальной поверхности. Значения коэффициента снижения (I γb ), являющееся функцией b/B и φ, где β = 90º. Можно предложить следующие поправочные коэффициенты (I γb ) для уступа фундамента, расположенного вблизи карьера: 32,2º, I γb =0,13b + 0,2.

Для плотного песка φ = 39,4º, I γb =0,14b + 0,24.

Для b/B > (b/B) c эффект ямы рассеивается.

В уике, b: отступ фундамента от гребня котлована. Глубина ям на этот фактор не влияет.

Тогда уравнение 3 становится следующим:

$$\frac{{P}_{u}}{\gamma B}=\frac{1}{2} {N}_{\gamma}{I}_{\gamma g }{I}_{\gamma b} {I}_{f} \left(5\right)$$

Армированный ленточный фундамент | Первичные сваи в Харроу, Великобритания

Мы разрабатываем фундамент из армированных полос.
Надлежащим образом спроектированный и построенный фундамент является ключом к долговечности и безопасности любого строительства или сооружения. Существует несколько видов фундаментов, но армированный ленточный фундамент, безусловно, является наиболее распространенным типом в частном домостроении.

Ленточный фундамент представляет собой непрерывную полосу железобетона, сомкнутую по границе и уложенную под всеми стенами возводимого дома, последовательно выдающими его вес. Эта структура обеспечивает устойчивость к силам пучения почвы и снижает вероятность проседания или перекоса стен. Благодаря статистике, что для возведения ленточного фундамента не требуется использовать здоровенный механический механизм, кто-то может сделать это самостоятельно, не нанимая эксклюзивных подрядчиков.

Также при необходимости вы можете заказать сваи и мини-сваи в Эссексе здесь.

Отправьте нам сообщение

Срок службы ленточного фундамента

Срок службы армированного ленточного фундамента зависит от многих факторов:

  • соблюдение технологических требований при его строительстве
  • гидроизоляция краев и нижней части фундамента
  • тип защиты фундамента от агрессивного воздействия окружающей среды
  • укрепление внутренних стен фундамента стерильными и гидроизоляционными составами
  • качество используемых материалов

Что такое армированный ленточный фундамент?

Ленточный фундамент является базовым элементом, выполняющим одновременно функции фундамента и луча.

Ленточный фундамент (перевернутая тавровая балка) работает по принципу, аналогичному методу фундаментов, соединенных между собой связующей балкой. Однако из-за того, что основание и стенка опрокинутой тавровой балки образуют единое тело по всей длине конструкции, пассивность системы больше, а значит, ее поведение более целесообразно.

Ленточный железобетонный фундамент очень хорошо ведет себя во время землетрясения. В зависимости от направления сейсмических сил одна кромка глубоко нагружена. На больших участках ленточного фундамента искривление бесконечно реверсируется и, следовательно, требуется сильное армирование как по верхнему, так и по нижнему волокну, особенно в первом и последнем раскрытии непрерывного ленточного фундамента. Для более организованного поведения краевых частей ленточного фундамента целесообразно вынести ленточный фундамент за крайние стойки на приемлемую длину.

Во всех случаях окончательный выбор размера и глубины ленточного фундамента определяется местными властями. расстояние от фасада стены до края фундамента. В некоторых случаях в ленточный фундамент может быть представлена ​​арматурная сталь для пропуска бетона на меньшую глубину. Это будет состояние проекта. Следует также помнить, что при строительстве фундаментов из блоков и/или кирпичной кладки планетарные должны быть заложены в котловане, чтобы стоять и строиться.

Обычной практикой считается, что в грунтах с необходимой несущей способностью или выше необходимо предусмотреть бетонные ленточные фундаменты шириной 600 мм и глубиной 250 мм. Это укроет почти все возможности в локальной сборке, и если бы только одна история была стратегической, возможность покрытия по вертикали не исключена. Разметка здания значительно упрощается, если железобетонный ленточный фундамент шире, чем уже, и допускает погрешность при раскопках. Стоит также отметить, что 600 мм — это нормальный размер ковша экскаватора!

Выбор заполнения фундаментной траншеи бетоном теперь указывается в максимальных случаях. И в большинстве случаев сделать это совсем недорого. Стоимость труда, связанного с укладкой кирпичей и блоков на уровне земли, вместе с задействованными материалами, как правило, больше, чем стоимость заливки бетона на обязательную высоту, которая в большинстве случаев находится внутри 2 рядов кирпичей. готового уровня земли.
