Ленточный фундамент из блоков ФБС

Универсальным с точки зрения надежности, несущей способности, сроков возведения и стоимости является ленточный фундамент, который организован при помощи железобетонных блоков ФБС, ФБВ, ФБП. Сборная конструкция способна выдержать каменные, каркасные, монолитные бетонные и кирпичные дома. Но самое главное ее достоинство – значительная несущая поверхность, что позволяет устраивать ленточный фундамент из блоков на меньшую глубину на менее плотном грунте.

Строительная компания «Проект» на профессиональном уровне занимается строительством любых разновидностей ленточных фундаментов. Мы предлагаем полный спектр работ по невысоким ценам.

Для организации основания под малоэтажные здания чаще всего используют специальные ФБС блоки. Это бетонные изделия, которые не имеют отверстий, и их основное преимущество в том, что они позволяют за сверхкороткое время установить надежное основание под дом. Минимальные сроки установки ленточно-блочного фундамента обусловлены отсутствием необходимости приостанавливать работы, чтобы дождаться пока бетон (в случае с закладкой монолитной конструкции) окрепнет.

В зависимости от того, какую конструкцию планируется возводить на участке, стоит выбирать и марку ФБС блоков. Их довольно много, расчет ведется по несущей способности грунта, ленточного фундамента, возможности привлечения специальной техники и так далее. От правильности выбора подходящих изделий зависит надежность, безопасность и долговечность возводимой конструкции.

Различаются изделия ФБС по:

• Габаритам. Определяющими величинами выступают длина, ширина и высота блока. На рынке можно приобрести изделия, чьи размеры варьируют в диапазоне от 88см до 238см (длина блока).
• Весу. Размеры блока определяет его весовую категорию. Наиболее массивные изделия весят до 1,96 тонны, минимальный вес – 0,35 тонны.

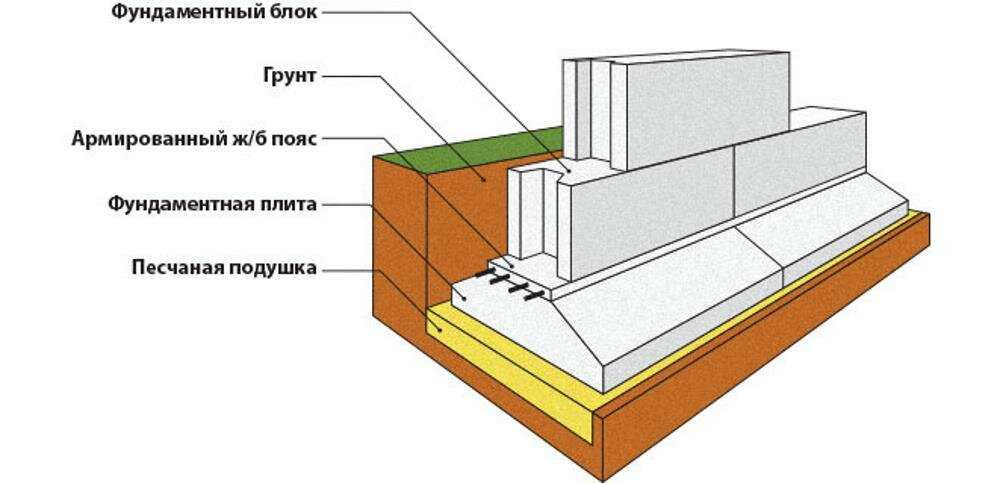

Ленточно-блочный фундамент из бетонных блоков

У ленточного фундамента из бетонных блоков есть как свои преимущества, так и недостатки. К числу последних относится более высокая стоимость строительства (если сравнивать с монолитным): привоз изделий, необходимость использовать технику, соблюдать правила сборки конструкции.

Но преимуществ все же больше. При использовании бетонных блоков не нужно проводить дополнительное устройство опалубки, как для формирования монолитной ленты. Предварительные работы заключаются в рытье траншее требуемой формы и размера. Кроме того, изготовленные на заводе бетонные блоки уже отвечают всем требованиям ГОСТ:

• правильный «рецепт» смеси тяжелого бетона;
• предварительная закладка арматуры;
• придание бетону конкретной формы;
• пропарка в камерах;
• вибропрессование;
• проведенный набор прочности.

Использование ФБС для устройства ленточно-блочного фундамента, по мнению наших специалистов, значительно упрощает процесс, экономит время и средства на исправление ошибок, а также позволяет соорудить ленточный фундамент, полностью отвечающий требованиям безопасности. Также наши профессионалы советуют выбирать:

• Морозостойкие изделия для регионов с суровым климатом. Такие блоки способны выдержать более значительный диапазон перепада температур, изготавливаются с добавлением морозостойких присадок.
• Устойчивые к кислым средам изделия, если дом возводится на грунте с повышенной кислотностью. Большая часть Подмосковья расположена на кислом грунте.
• Правильные по несущей способности изделия.

Ленточный фундамент из блоков 20х20х40

При строительстве ленточно-блочного фундамента для малоэтажного дома на крепком грунте можно использовать особую марку блоков ФБС 20-20-40т. Такие блоки отлично подходят для самостроя. Они легки – вызывать дополнительную технику не придется, позволят организовать цоколь дома и провести полностью ручную кладку ленточного фундамента из блоков 20х20х40.

Для легких конструкций (деревянных домов, газобетонных зданий) можно выбирать и более легкие аналоги блоков, изготовленные не из тяжелого бетона, а керамзитобетона. Строительство этой разновидности основания под дом обойдется значительно дешевле. Однако выбирать материал нужно очень осторожно. В этом случае полное соответствие ГОСТ (плотность изделий в диапазоне от 1500 до 1800 кг/м3) требованиям строго обязательно, иначе основание просто рассыплется.

Цифры в марке 20-20-40т расшифровываются следующим образом: длина 20 см ширина 20 см и высота 40 см.

Устройство ленточного фундамента из ФБС

Рассчитав правильный размер и закупив материалы, можно приступать к устройству ленточного фундамента из ФБС. Наши специалисты рекомендуют начинать работы с геодезических расчетов и построения плана. Далее работа подразделяется на этапы:

• Рытье котлована (траншеи) под блоки. Глубина траншеи должна соответствовать глубине промерзания грунта.
• Подготовка днища траншеи для размещения блоков.
• Укладка подушки (трапециевидный блок, позволяющий правильно распределить нагрузку на грунт) — увеличивает площадь опоры ленточного фундамента.
• Укладка блоков по схеме. При монтаже ленты слой цементной стяжки должен быть не менее 2см.
• Устройство из рубероида (других материалов) гидроизоляции.
• Пропитка битумом боковых сторон фундамента, соприкасающихся с грунтом.
• Засыпка пазух.

Специалисты нашей компании проводят строительные работы в Москве и Подмосковье. Они проведут расчет необходимого стройматериала и устройство ленточного фундамента из блоков ФБС. Помощь профессионалов позволит сократить расходы и избежать неприятностей в будущем.

Фундамент из блоков или ленточный: какой лучше и дешевле

От выбора правильного типа фундамента и материалов для его строительства зависит долголетие и прочность надстройки. Сейчас для устройства наиболее часто применяемых ленточных оснований используют две технологии: заливка армированного пояса или кладка фундаментных блоков (ФБС). Застройщиков закономерно интересует вопрос о том, какая технология лучше в конкретной ситуации в плане критериев прочности. Также немаловажен финансовый фактор, ведь возведение фундамента мероприятие затратное.

• Заглубленный и мелкозаглубленный ленточный фундамент, особенности
• Прочность монолита и блочной конструкции
• Монолитное основание и фундамент из ФБС, сравнение затрат
• Ситуации предпочтения

Заглубленный и мелкозаглубленный ленточный фундамент, особенности

Углубленную на 3-4 метра ленту заливают или выкладывают ФБС, когда предполагается обустройство цокольного этажа или технического подвального помещения

Углубленную на 3-4 метра ленту заливают или выкладывают ФБС, когда предполагается обустройство цокольного этажа или технического подвального помещения. Это самый объемный тип основания в плане затрат труда и материальных ресурсов.

Кроме возможности устройства подвального помещения, заглубленный фундамент имеет еще одно преимущество, — такая основа гораздо более стабильна, если сравнивать с мелкозаглубленной лентой.

Мелкозаглубленное ленточное основание сооружается только там, где позволяют характеристики грунта. Такой тип фундаментной конструкции не будет эффективной опорой для постройки на пучинистых, песчаных грунтах, при значительной заболоченности участка. Даже если есть возможность заливки малозаглубленной ленты, особое внимание уделяется не дешевизне материала, а прочностным характеристикам создаваемой конструкции.

Прочность монолита и блочной конструкции

Любой монолит прочнее, чем сооружение, собранное из фрагментов

Любой монолит прочнее, чем сооружение, собранное из фрагментов. То же относится и к фундаментам. Каждый блок по отдельности также представляет собой армированный бетонный монолит, но в целом конструкция, выложенная ФБС, не является единым целым. Из этого нужно исходить, выбирая тип фундамента. Особенно неустойчивым может оказаться блочное основание при горизонтальных подвижках грунта, которые смещают блоки, нарушая целостность фундаментной конструкции.

Также лучше заливка армированного монолита для мелкозаглубленного ленточного основания. Обычно поверхностный грунт наиболее подвержен смещениям и сезонным деформациям, поэтому прочность конструкции здесь очень важна. Сооружают малозаглубленные фундаменты и из блоков, но только на стабильных грунтах и горизонтальных участках под относительно небольшие строения.

ФБС целесообразнее использовать для кладки заглубленных фундаментов. Такие конструкции намного устойчивей поверхностных лент и лучше противостоят грунтовым подвижкам. Использование готовых бетонных блоков намного ускоряет возведение объемной подземной части здания и делает его дешевле, почему многие застройщики предпочитают кладку ФБС заливке бетонного монолита.

Монолитное основание и фундамент из ФБС, сравнение затрат

От начала сооружения опалубки до полного созревания бетона проходит 1-1,5 месяца, что намного дольше кладки ФБС

Если рассматривать обе технологии с точки зрения устройства заглубленного фундамента, начальные работы и связанные с этим затраты будут приблизительно одинаковыми (подготовка строительной площадки, рытье котлована). Дальше процесс возведения подземной части здания кардинально отличается по трудоемкости, расходам и времени, необходимому для проведения комплекса работ.

Так выглядит строительство фундаментной конструкции блоками:

• планировка и подсыпка основы;
• кладка ФБС.

На возведение основания под средний дом уйдет 2-3 дня с привлечением 2-3 рабочих и подъемного крана. Кроме фундаментных блоков, для кладки понадобится 3-4 тонны песка и тонна цемента.

Заливка намного сложнее. Вот из каких технологических процессов состоит формирование бетонного монолита:

• выставление опалубки;
• устройство гидроизоляции;
• вязка армирующей конструкции;
• поэтапная заливка полости опалубки;
• снятие опалубки.

Все рабочие этапы трудоемки и занимают много времени. От начала сооружения опалубки до полного созревания бетона проходит 1-1,5 месяца, что намного дольше кладки ФБС. Из материалов понадобится несколько самоходных миксеров бетона, 6-10 кубометров леса, 2-4 тоны арматуры и это не считая «мелочей» (гвозди, вязальная проволока, полиэтиленовая пленка). Фундаментные блоки и наем крана тоже обойдутся далеко не даром, однако при тщательных подсчетах в итоге кладка блоков обходится дешевле. Еще один немаловажный фактор, — сэкономленное время, какого на кладку блоков уходит на порядок меньше.

Ситуации предпочтения

Малозаглубленный фундамент в большинстве регионов лучше заливать с созданием армирующего каркаса

Рассмотрим основные ситуации, когда стоит предпочесть заливку или кладку фундаментных блоков.

1. Заглубленный фундамент со средней нагрузкой на конструкцию (одноэтажные дома из кирпича, камня, шлакоблока или более высотные из пенобетона) можно сделать из ФСБ. Под более массивные здания предпочтительнее залить монолитное основание.
2. Малозаглубленный фундамент в большинстве регионов лучше заливать с созданием армирующего каркаса. Лишь в регионах с устойчивыми грунтами можно применять блоки или даже бутовый природный камень.
3. Иногда целесообразно комбинировать две технологии. Подразумевается кладка ФСБ с созданием поверх нее усиливающего монолитного армопояса.

Как видим, преимущества, равно как и недостатки, есть у каждого способа устройства фундаментной ленты. Учитывая важность создания прочного фундамента в процессе строительства, желательно взвешенно подходить к выбору технологии и материала, прибегая к помощи профессионалов, которые бы просчитали и учли все нюансы в конкретной ситуации.

Строительство и проектирование ленточного фундамента

Из этого руководства «Сделай сам» вы узнаете, как соорудить бетонный ленточный фундамент для здания, какие они бывают, какой ширины они должны быть (толщина) и к кому вам нужно обратиться, чтобы проверить их, чтобы убедиться, что они соблюдение строительных норм для фундаментов. Включает удобную таблицу стандартных размеров фундамента, глубины фундамента и конструкции фундамента.

Что такое ленточные фундаменты?

Существует множество типов фундаментов. Различные грунтовые условия, близость деревьев, засыпанная земля, типы почвы, близость водостоков, скорость ветра — все это диктует форму, которую примет наш фундамент. В данном проекте речь пойдет только о ленточном фундаменте, наиболее распространенном и широко используемом. Здесь будет указано, где ленточный фундамент может быть непригоден. Ленточный фундамент – это просто полоса бетона, уложенная в траншею. Абсолютная минимальная толщина этой полосы составляет 150 мм.

Обратите внимание, что все приведенные здесь значения нагрузки могут не относиться к вашему проекту и должны быть проверены архитектором на месте. Могут потребоваться образцы почвы и тесты.

Когда можно использовать ленточный тональный крем?

Строительные нормы для фундаментов дают четкий перечень правил, которым подходят ленточные фундаменты. Это зависит от стен, поддерживающих фундаменты, которые размещены по центру соответствующей полосы бетона:

• конструкция или «нагрузка») или участки слабого грунта, которые могут вызвать обрушение фундамента
• б) Ширина ленты фундамента соответствует таблице 12 утвержденного документа А1/2 раздела Е1 СНиП. (Эту таблицу можно найти ниже)
• c), d) и e) относятся к химическим веществам в почве и британским стандартам, которым должен соответствовать бетон, чтобы его можно было использовать в этих условиях. Мы займемся этим позже
• f) Толщина бетонной полосы равна или превышает выступ от поверхности стены, но не менее 150 мм
• ж) Верхний уровень ступенчатого фундамента перекрывает нижний уровень на удвоенную высоту ступени, на толщину фундамента или на 300 мм. В зависимости от того, что больше
• h) Высота ступени не превышает толщины фундамента
• I) Лента фундамента выступает за грани любой опоры, контрфорса или дымовой трубы, образующих часть стены, по крайней мере, на столько же так как он выступает за поверхность самой стены

Ступенчатый фундамент

Фундаментная лента

Если вы можете выполнить все вышеперечисленные требования, то с разрешения Строительной инспекции вы сможете использовать ленточный фундамент.

На что обратить внимание при использовании ленточного фундамента

Деревья

Существующие деревья потребляют значительное количество влаги из земли, что особенно важно для глинистых почв. Земля на самом деле будет подниматься и опускаться (даже без деревьев) в различных условиях, а в засушливое лето деревья будут продолжать вытягивать воду из земли, еще больше сжимая глину. Земля может подниматься и/или опускаться на 40 мм вокруг дерева между зимой и летом.

Там, где срублено дерево, в глинистых условиях земля может вздуться до 150 мм, так как корни больше не тянут воду из земли. Это, конечно, может повлиять на фундамент и любые стоки в корневой зоне дерева. Общепринятым практическим правилом является то, что там, где это возможно, и при использовании ленточного фундамента конструкция должна быть удалена от дерева (ов) как минимум на высоту самого дерева. Британский стандарт 5837 предлагает принимать особые меры предосторожности (если только расследование не покажет, что они не нужны) в отношении фундаментов, которые должны быть построены на площади, равной ожидаемой высоте дерева в зрелом возрасте. Там, где деревья стоят рядами, это может быть увеличено до 1,5-кратной высоты дерева. Эти меры предосторожности могут включать закладку фундамента или другие меры, которые строительный инспектор сочтет необходимыми. Также необходимо помнить, что мертвые деревья со временем сгниют под землей, что может привести к образованию впадин и ослаблению опоры.

Поперечное сечение корня дерева

Расстояние между деревом и зданием

Добыча полезных ископаемых

Если в этом районе когда-либо велась добыча полезных ископаемых, необходимо будет провести специальную проверку с местными властями относительно объема работ.

Размеры фундаментов определяются нагрузкой на них. Эта нагрузка распределяется по всему объекту и ложится на стены, которые фактически опираются на фундамент… Например, вес крыши, особенно тяжелой части конструкции, распределяется через стропильные фермы на стены дома. структура. То же самое и с подвесными полами внутри дома. Эта «нагрузка» рассчитывается для объекта, а фундамент проектируется в соответствии с ним. Тем не менее, характер грунта будет иметь большое значение для этого критерия проектирования. Для этого в рамках СНиП на фундаменты составляется таблица, в которой указываются размеры фундамента на определенную нагрузку в определенных грунтовых условиях. Эта таблица называется Таблица 12 Минимальная ширина ленточных фундаментов и воспроизводится ниже.

Расчет нагрузки при проектировании ленточного фундамента

Нагрузка измеряется в ньютонах, единицах силы, которые рассчитываются путем умножения веса конструкции в килограммах на 9,81, число, которое, по сути, является максимальное давление гравитации будет оказывать на эту структуру.

Таким образом, для проектирования фундамента необходимо знать нагрузку здания, которая измеряется тремя способами:

• Статическая нагрузка : Это сила, приписываемая общей массе конструкции здания, как указано выше. , крыша и т.д. Это будет вес всех материалов, умноженный на 9.81, чтобы дать Ньютону.
• Воздействующая нагрузка : Это сила, которая будет воздействовать на недвижимость в виде людей, мебели и фурнитуры. В эту категорию войдет нагрузка от снега (снеговая нагрузка), и в расчеты будет включен ее допуск во всех конструкциях фундамента. Как правило, для целей проектирования жилых помещений допускается 1,5 кН/кв. м, и такая же снеговая нагрузка применяется к зданиям с плоской крышей, а для крыш с уклоном более 30 градусов обычно делается допуск 0,75 кН/кв. м. .
• Ветровая нагрузка : Здесь так много переменных, что объяснение вычислений заняло бы целую вечность. Если вы достаточно увлечены, чтобы хотеть знать, расчеты «динамической силы» можно найти в BS CP3, Chapter 5 Part 2 (1972). Для наших целей и при условии, что здание будет относительно невысоким, в нормальной, достаточно защищенной среде допустимо значение 1 кН/кв. м.

Используя эти цифры, можно с достаточной степенью уверенности предположить (и учитывая состояние грунта, указанное в Таблице 12), что общая нагрузка от традиционного двухэтажного дома на землю не превысит 50 кН/м для бунгало такой же конструкции. , не более 30кН/м.

Таблица 12 – Минимальная ширина ленточных фундаментов

ПРИМЕЧАНИЕ: Для колонны минимальной ширины ширина указана в мм для суммарной нагрузки в кН/м на несущую стену не более: 20кН/м, 30кН/м, 40кН/м , 50Kn/M, 60KN/M, 70KN/M

Тип Слои	Состояние	. Скала	Не уступает песчанику, известняку или твердому мелу	Для земляных работ требуется по крайней мере пневматический или другой механический отбойный молоток	В каждом * случае – равна ширине стены
Гравий или песок	Компактный Компактный	Требуется отбойный молоток для земляных работ. Деревянный колышек, квадратный 50 мм трудно вбить за 150 мм	*250 – *300 – *400 – *500 – *600 – *650
Глина или песчаная глина	Жесткая	Нельзя формовать пальцами, требуется кирка/пневматическая/механическая лопата для демонтажа	*250 – *300 – *400 – *500 – *600 – *650
Глина или песчаная глина	Твердая	Можно формовать путем сильного надавливания пальцами и ручной выемки с помощью черенка или лопаты	*300 – *350 ​​– *450 – *450 – *600 – *750 – *850
Песок / илистый песок / глинистый песок	Сыпучий	Можно копать лопатой. Деревянный колышек квадрат 50 мм легко забивается	*400 – *600 – Далее должен быть указан проектировщиком/архитектором/инженером
Ил / Глина / Песчаная глина / Алевритовая глина	Мягкая	Достаточно легко формуется пальцами и легко извлекается	*450 – *650 – Далее должен быть указан проектировщиком/архитектором/инженером	Ил / Глина / Песчаная глина / Алевритовая глина	Очень мягкая	Натуральный образец, в зимних условиях выделяется между пальцами при сжатии в кулаке	*600 – *850 – Далее должен быть указан дизайнером/архитектором/инженером

Глубина начала фундамента должна быть определена местными властями, которые примут решение в зависимости от состояния грунта.

После определения состояния грунта, расчета нагрузок и определения ширины фундамента необходимо определить глубину бетона.

Это невероятно сложная процедура для обычных смертных, включающая расчеты продавливающего сдвига (склонность груза пробить отверстие в бетонном основании) и растяжения (склонность основания прогибаться под весом), расчеты прочности заполнителей на раздавливание. и всевозможные математические процедуры.

Прочность на раздавливание бетона в большинстве бытовых фундаментов составляет 15-20 ньютонов на квадратный мм. Номинальная смесь для фундамента дома называется смесью C15P (P = портландцемент) и состоит из 1 цемента, 2 песка и 6 крупнозернистого гравия. См. наш проект по смешиванию бетона для получения дополнительной информации и расчетных таблиц.

Во всех случаях окончательные решения по ширине и глубине ленточного фундамента принимаются местными властями. стены до края фундамента.

Это указано на схеме ниже, но толщина бетона никогда не будет меньше 150 мм. В некоторых случаях в ленточный фундамент может быть введена арматурная сталь, чтобы обеспечить меньшую глубину бетона. Это будет проектная ситуация.

Следует также помнить, что при строительстве фундамента из блоков и/или кирпичной кладки в траншее должно быть место для стояния и строительства.

В грунтах с требуемой несущей способностью или выше считается нормальной практикой закладка бетонных ленточных фундаментов шириной 600 мм и глубиной 250 мм.

Это покроет почти все возможные варианты при строительстве дома, и если планируется только один этаж, возможность расширения по вертикали не удаляется.

Разметка здания значительно упрощается, если фундамент шире, а не уже, и допускает погрешность при земляных работах. Так же стоит отметить, что 600мм это стандартный размер ковша экскаватора!

Выбор заполнения траншеи фундамента бетоном теперь предоставляется в большинстве случаев. И в большинстве случаев это гораздо дешевле сделать. Стоимость труда, связанного с укладкой кирпичей и блоков на уровне земли, вместе с задействованными материалами, как правило, превышает стоимость заливки бетона на требуемую высоту, которая в большинстве случаев находится в пределах двух рядов кирпичей от готового основания. уровень.

На приведенной ниже схеме показана базовая конструкция ленточного фундамента. Стены, построенные под землей, испытывают давление земли в обоих направлениях и рассматриваются как подпорные стены.

Поэтому в большинстве домашних построек этого типа указано, что любая полость должна быть заполнена слабой бетонной смесью (необходимо указать, обычно 8 щебня = 1 цемент) до готового уровня земли и во всех случаях на 150 мм ниже уровня влагостойкий курс.

Трубы, проходящие через бетон, должны проходить через воздуховод, специально изготовленный и обеспечивающий пространство, указанное местными властями, для устранения возможности давления с любой другой поверхности, воздействующей на трубопровод.

Поперечное сечение бетонного заполнения ленточного фундамента

С точки зрения того, как затем строится ленточный фундамент, включая бетонную плиту, изоляцию DPC, а также внутренние и внешние стены, ниже следует схема того, как это должно формироваться после ленточного фундамента. был заложен.

Поперечный разрез стены, бетонной плиты, утеплителя и т.д., построенных поверх ленточного фундамента

Посмотрите наши видео-разделы по закладке фундаментов и закладке фундаментов, чтобы посмотреть пару фильмов о том, как выполнять эти задачи.

Весь контент проекта написан и подготовлен Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .

Руководство по строительству | Требования к фундаментам и подъёмным стенам

Фундаменты

Ленточные фундаменты

Фундаменты должны быть предусмотрены для всех кирпичных и блочных стен, дымоходов и несущих перегородок, включая перегородки с несущими стойками. Все внутренние фундаменты должны иметь ту же толщину и глубину, что и фундаменты наружных стен.

Диаграмма B8 — Типичные основные основания

Стандартные размеры, необходимые для фундаментов

Диаграмм B9 — Стандартные размеры, требуемые для основания

Глубина: Длибина . Длубь . Длубь — Длина . ниже уровня земли в конце.

Ширина: Фундамент должен быть как минимум в 3 раза больше ширины стены, которую он поддерживает.

Толщина: Бетон толщиной не менее 300 мм.

Указанные выше мин. фигуры; может потребоваться специальная конструкция фундамента и большие размеры. Для более крупных элементов, таких как дымоходы, требуется больший фундамент.

Плотные фундаменты

Поскольку плотные фундаменты являются специальной формой проектирования фундамента, важно, чтобы их проектировал квалифицированный инженер. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Прежде чем приступить к проектированию плота, необходимо сначала провести исследование участка, результаты которого следует учесть при проектировании. После проектирования строительство должно находиться под наблюдением и должно быть завершено к удовлетворению инженера.

Земляные работы и засыпка

Выкопать участок до подходящего уровня, убедившись, что все мягкие слои удалены.

Диаграмма B10 — Выемка грунта до подходящей опоры

Заполните участок соответствующим гранулированным наполнителем. Засыпка слоями не более 225 мм в глубину. Процесс заполнения и уплотнения должен контролироваться квалифицированным инженером. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Диаграмма B11 ​​- Заполните подходящим гранулированным наполнителем и уплотните

После заполнения и уплотнения сначала уложите арматуру, затем забетонируйте плот, залейте бетоном, провибрируйте и вылечите. Сталь и бетон по спецификации инженера.

Диаграмма B12 — Армирование, опалубка, заливка, вибрация и отверждение. ДПМ должен быть калибра 1200; никогда не используйте переработанный материал.

Диаграмма B13 — Должны быть предусмотрены DPM, изоляция и стяжка

При укладке поверх изоляции стяжка должна иметь толщину не менее 65 мм с армированием легкой сеткой. Ни в коем случае нельзя размещать изоляцию под плотом. Водопроводные и отопительные трубы должны быть выше уровня несущей плиты.

Когда дренажи проходят вблизи фундаментов

Когда дренажи проходят вблизи фундаментов, они могут подвергаться нагрузкам от фундамента. Для предотвращения осадки фундаментов и/или разрушения дрен необходимо принять меры предосторожности.

Существуют 2 общие меры предосторожности, которые необходимо принять в зависимости от расстояния дренажа от фундамента, когда дренаж находится на более низком уровне:

1. Если траншея находится в пределах 1 м от фундамента, траншею необходимо заполнить бетоном до уровень подошвы фундамента.

2. Если траншея находится на расстоянии более 1 м от фундамента, траншея должна быть засыпана до уровня подошвы фундамента за вычетом расстояния от фундамента менее 150 мм.

Диаграмма B14 — дренаж менее чем в 1 м от фундамента

Диаграмма B15 — Слив Более 1 млн. Соблюдение

. и воздуховодов, поскольку недостаточный зазор или чрезмерная жесткость могут привести к оседанию или разрушению. Отверстие должно обеспечивать зазор не менее 50 мм по всему периметру трубы. Это отверстие должно быть закрыто жестким листовым материалом, чтобы снизить риск проникновения паразитов или наполнителя. Пустота также должна быть заполнена герметиком, целью которого является предотвращение просачивания газа. Дополнительные указания см. в TGD H строительных норм и правил.

Для ясности маскирование опе не показано на эскизах.

Диаграмма B16 — Коммуникации, проходящие через возвышающуюся стену

Для всех коммуникаций, проходящих через возвышающуюся стену, необходимо обеспечить зазор 50 мм. Воздуховоды должны быть предусмотрены там, где это необходимо.

Проемы и перемычки

В случае большого проема должна быть предусмотрена перемычка. Использование металлических перемычек в возвышающихся стенах не допускается.

Диаграмма B17 — Для больших отверстий должны быть предусмотрены перемычки

Защита водопроводных труб от замерзания

Руководство по надлежащей защите водопроводных труб и фитингов, а также всех труб холодной воды от повреждения от мороза изложено в пункте 1.9 Технического руководства G – Гигиена, Строительные нормы и правила 2008 г. с поправками от июля 2011 г.:

Подземная коммуникационная труба от внешнего счетчика/запорного крана должна иметь покрытие не менее 600 мм. Эта крышка должна сохраняться по всей длине трубы. Вблизи внешней стены труба должна быть изолирована изоляцией, непроницаемой для водяного пара.

Изоляция для подачи холодной воды через пол, соприкасающийся с землей.

Схема B18 — Защита водопроводных труб от замерзания — полы, соприкасающиеся с грунтом

Изоляция для подачи холодной воды через подвесной вентилируемый пол.

Схема B19 — Защита водопроводных труб от замерзания — подвесные вентилируемые полы

Перепады уровня

Поднимающиеся стены Изменения уровня

Когда поднимающаяся стена имеет ширину 215 мм, изменение уровня должно составлять от 150 мм до 860 мм.

Диаграмма B20 — Возвышающиеся стены — изменения уровня 150-800 мм

При изменении уровня от 800 мм до 1260 мм и когда подъем превышает толщину стены в 4 раза, толщина стены должна быть указана инженером. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Диаграмма B21 — Возвышающиеся стены — изменения уровня 800-1260 мм

подпорная стена. Следовательно, необходимо увеличить толщину стенок, а также необходимо соблюдать большую осторожность при уплотнении материала наполнителя.

Высота возвышающейся стены никогда не должна превышать четырехкратную ширину стены. Там, где полость не заполнена, толщина стенки принимается как сумма обоих листов стенки, как показано на рисунке.

Диаграмма Б22 — Максимальная высота возвышающейся стены по отношению к ее ширине

Диаграмма В23 — Максимальная высота возвышающейся стены по отношению к ее ширине наклоны, как показано ниже.

Диаграмма B24 — Установка гидроизоляционной мембраны на площадке с изменением уровня или уклоном

Диаграмма B25 — Типичная ступенчатая деталь DPC на наклонной площадке

Диаграмма B26 – Изменения уровня внутри дома

Используйте полиэтилен толщиной 1200, уложенный с герметизацией швов связующим материалом, который не повредит мембрану во всех случаях, когда DPM укладывается под бетон.

Схема B27 — Деталь A — Типовые вертикальные швы в DPM или DPC

Минимальный нахлест вертикальных швов для DPM или DPC должен составлять 150 мм по длине стены. Стыки необходимо проклеить двухсторонним скотчем.

Чтобы предотвратить проникновение влаги под пол более высокого дома через разделительную стену над уровнем пола в соседнем доме, рекомендуется сделать эти разделительные стены полыми стенами, т.е. стеной между домом A и домом B ниже. Эта стена должна иметь дренаж к внешней стороне здания.

Диаграмма B28 — Путь боковой сырости

Диаграмма B29 — Перепады уровней в соседних домах

Схема B30 — Деталь X — Типовая деталь стены с изменением уровня

В ситуации, когда уровень земли выше уровня пола, важно принять меры для устранения риска проникновения влаги. При проектировании дома инженер или архитектор должен предусмотреть барьеры, достаточные для предотвращения этого.

В случае, когда часть дома находится ниже уровня земли, рекомендуется, чтобы по крайней мере часть стены, находящейся под землей, была построена, как указано ниже, или, в качестве альтернативы, вся стена должна быть полностью залита баком, если есть возможность нарастания давления воды.

Диаграмма B31 — Внутренний уровень пола частично ниже уровня земли

Когда весь этаж находится ниже уровня земли, как в подвале, необходимо предусмотреть резервуар. В этой ситуации не должно быть повышения давления воды, а глубина полости ниже уровня земли должна быть дренирована.
