Лента монолитная: строительство и армирование железобетонного основания + особенности утепления и гидроизоляции

строительство и армирование железобетонного основания + особенности утепления и гидроизоляции

Ленточный фундамент представляет собой основной тип опорных конструкций, подходящих для большинства построек, грунтов и гидрогеологических условий.

Существует несколько разновидностей ленточных оснований, которые состоят из разных материалов или имеют отличия в технологии строительства.

Наиболее надежным и прочным вариантом является монолитный ленточный фундамент, способный выдерживать массивные и тяжелые постройки.

Рассмотрим его конструкцию и порядок возведения.

Содержание статьи

• 1 Что такое монолитный ленточный фундамент
• 2 Достоинства и недостатки
• 3 Сфера применения
• 4 Виды
• 5 С подвалом или без?
• 6 Как он устроен
• 7 Глубина заложения
• 8 Подушка под фундамент
• 9 Пошаговая инструкция по монтажу
• 10 Подготовка траншеи
• 11 Монтаж опалубки
• 12 Армирование
• 13 Выбор бетона
• 14 Заливка
• 15 Завершающие этапы работы
• 16 Особенности утепления и гидроизоляции
• 17 Устройство подвала в доме с ленточным фундаментом
• 18 Полезное видео
• 19 Заключение

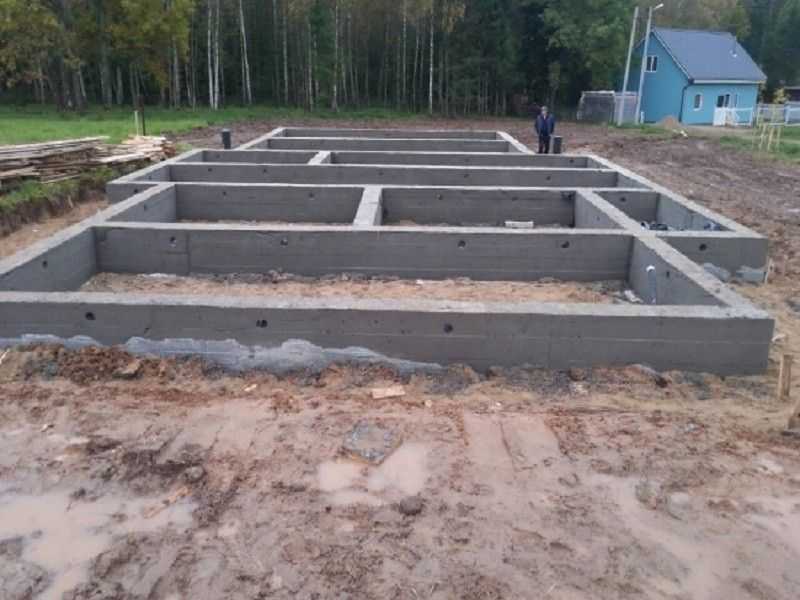

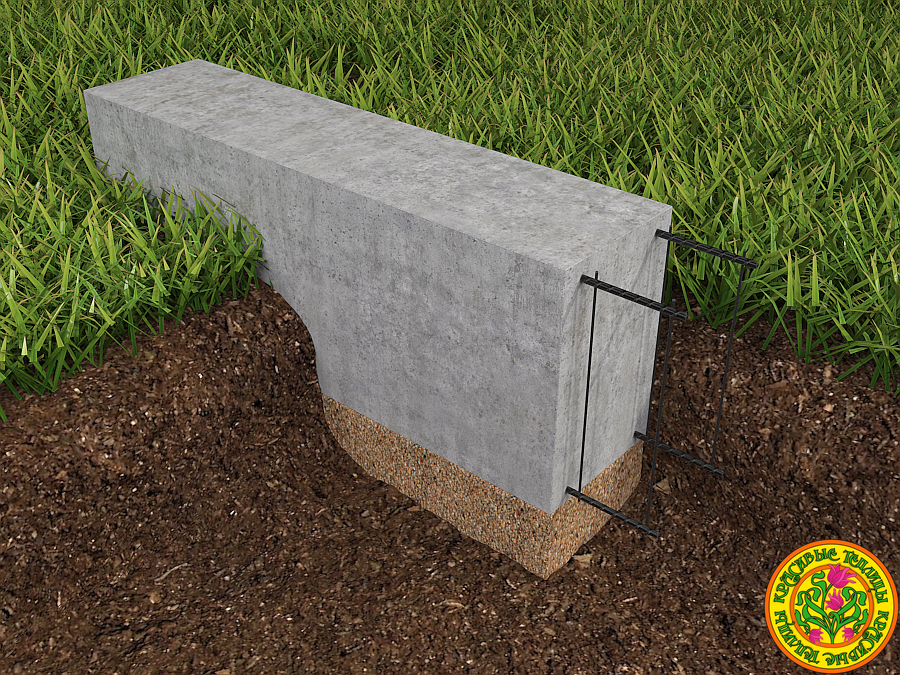

Что такое монолитный ленточный фундамент

Монолитный ленточный фундамент представляет собой цельную железобетонную ленту, отлитую за один раз и имеющую равномерные качества по всей длине. Такой вид основания демонстрирует максимальные эксплуатационные качества, опережая сборные типы ленточных фундаментов.

Монолитная лента имеет высокую прочность, устойчивость к внешним нагрузкам, в особенности — к нагрузкам морозного пучения, возможных на влажных грунтах. Высокие показатели позволяют снизить расход материалов, что делает фундамент дешевле.

Достоинства и недостатки

К достоинствам монолитной ленты принято относить:

• Универсальность, способность нести постройки любого назначения.
• Равномерное распределение веса постройки по всей длине ленты.
• Высокая прочность ленты в любом участке, отсутствие слабых мест конструкции.
• Относительная дешевизна возведения.
• Возможность постройки зданий или сооружений из любого материала.
• Объем земляных работ можно ограничить.
• При необходимости, возможно создание подвала или погреба.
• Технология строительства отработана до мелочей и результат всегда предсказуем.

Существуют некоторые недостатки:

• Некоторые виды грунтов не допускают строительства на этом виде основания.
• Требуется тщательное и качественное обследование гидрогеологического состояния участка.
• Трудовложения и объемы материалов достаточно велики.

Имеющиеся минусы не повлияли на популярность монолитной ленты, уверенно лидирующей среди всех альтернативных технологий.

Сфера применения

Монолитное ленточное основание имеет наибольшую прочность и несущую способность.

Это делает его пригодным для использования в качестве опорной конструкции для различных построек:

• Деревянных.
• Пено- и газобетонных.
• Шлакоблочных.
• Кирпичных.
• Железобетонных.

Кроме того, монолитная лента способна эффективно работать на разных типах грунта:

• Песчаные. Супеси.
• Суглинки.
• Глинистые.

Не годятся рыхлые и неустойчивые, а также слоистые типы грунтов с разнородными прослойками.

Виды

Существует два варианта строительства монолитной ленты:

• . Погружается в грунт на относительно небольшую глубину (чаще всего, 60-70 см), выше уровня зимнего промерзания. Используется на сухих участках с глубоким залеганием грунтовых вод, с плотными грунтами и отсутствием неустойчивых слоев.
• вариант. превышает уровень зимнего промерзания. Это позволяет исключить возможность появления нагрузок пучения, направленных снизу вверх. При этом, боковые усилия пучения остаются неизменными и преодолеваются увеличением толщины слоя засыпки пазух.

Выбор технологии производится на основании геологических условий на участке и параметров будущей постройки. Чем выше и тяжелее будет дом, тем сильнее проявляется необходимость .

С подвалом или без?

Ленточный фундамент позволяет обустроить подвал. В то же время, если необходимости в нем нет, можно сократить объем земляных и прочих работ и отказаться от строительства подвального помещения.

Принципиальной разницы в сооружении фундамента нет, подвал не влияет на прочность или несущую способность основания. Если принимается решение о создании подвала, увеличивается объем земляных работ и повышаются требования к утеплению ленты.

При создании мелкозаглубленного варианта ленты выкапывается котлован , не заходя под ленту. Пол и стены заливаются бетоном с армированием, устанавливается гидроизоляция и утеплитель.

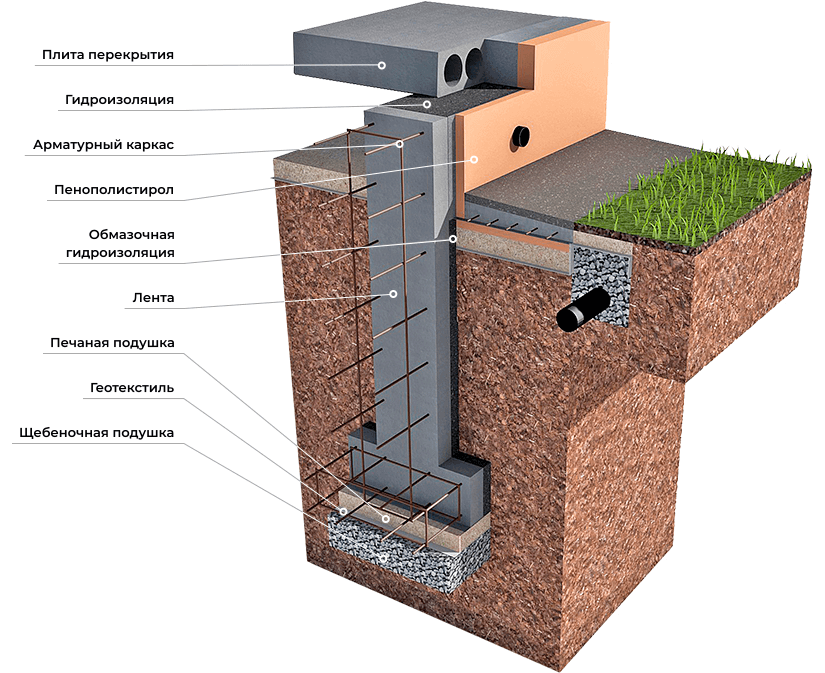

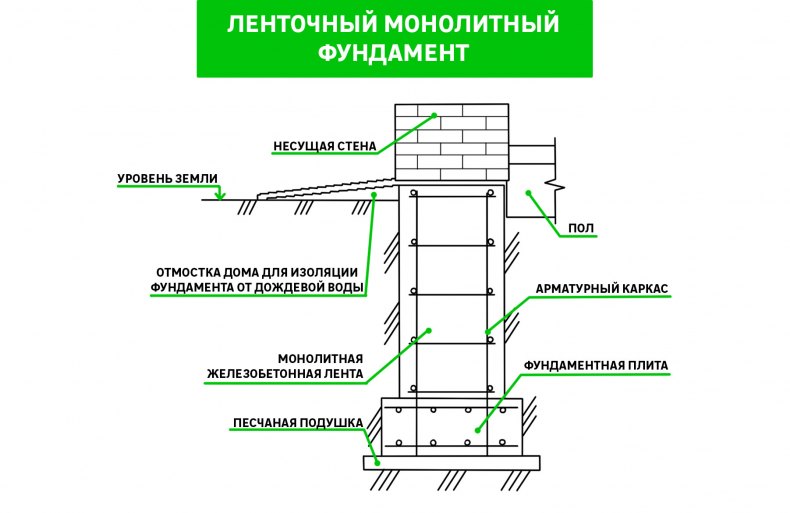

Как он устроен

Монолитная лента представляет собой сплошную бетонную отливку с армпоясом внутри. Она залита в опалубку, установленную на слое песчаной засыпки (подушки), играющей роль дренирующего слоя. После застывания бетона опалубку снимают, а ленту гидроизолируют и утепляют.

Боковые поверхности ленты, погруженные в грунт, засыпаны слоем дренирующей засыпки, действующей аналогично песчаной подушке. Верхняя часть основания находится над поверхностью грунта и представляет собой цоколь здания.

Глубина заложения

Если используется заглубленный тип монолитной ленты, то глубина погружения определяется уровнем промерзания почвы в зимнее время. Это табличная величина, у разных регионов она имеет свои значения. Они имеются в таблицах СНиП.

ОБРАТИТЕ ВНИМАНИЕ!

Для регионов с вечной мерзлотой существует свой СНиП, по которому производится строительство.

При возведении мелкозаглубленного ленточного фундамента обычно используется глубина 69-75 см. Это оптимальный вариант, но, если необходим более детальный , следует обратиться в специализированную организации.

Считать фундамент самостоятельно не рекомендуется, поскольку без опыта легко наделать ошибок, последствия которых могут стать катастрофическими. Как вариант, можно использовать онлайн-калькулятор, но полученный результат следует несколько раз перепроверить на других ресурсах.

Подушка под фундамент

Подушка под ленту выполняет функции дренирования и выравнивания поверхности.

Существует два варианта исполнения:

• Слой песчаной засыпки около 20 см.
• Послойная засыпка песком, щебнем (по 10-15 см) и снова выравнивающий слой песка.

Второй вариант считается более эффективным. Причина этого в том, что все слои требуют тщательного уплотнения.

Производится трамбовка вибромашинами или ручным инструментом, при возможности материал проливается водой для более плотной укладки. Если присутствует слой щебня, острые грани мелких камней более эффективно уплотняют подстилающий слой песка, обеспечивая качество подсыпки.

ВАЖНО!

Критерием качества уплотнения подушки считается отсутствие следов обуви при ходьбе по поверхности засыпки.

Пошаговая инструкция по монтажу

Технология создания монолитного ленточного фундамента отработана многими десятилетиями и проверена на практике.

Порядок действий по монтажу монолитной ленты:

• Подготовительные работы.
• Рытье траншеи.
• Создание опалубки.
• Вязка арматурного каркаса.
• Заливка бетона.
• Выдержка, распалубка.
• Установка и утепление ленты.
• Дальнейшие работы.

Рассмотрим эти этапы подробнее.

Подготовка траншеи

Удаляется верхний слой почвы, производится планировка участка. Затем с помощью деревянных колышков выполняется разметка контуров будущей траншеи. Ее ширина должна быть на 20-40 см больше ширины ленты, чтобы оставалось место для размещения опалубки, а в будущем — для образования нормального слоя засыпки пазух.

Глубина траншеи зависит от расчетных показателей и составляет либо на 10-20 см ниже уровня промерзания грунта, либо около 80-90 см для мелкозаглубленного фундамента.

Вынутый грунт складируется по сторонам траншеи, но многие владельцы предпочитают сразу вывозить его с территории участка.

Монтаж опалубки

Опалубку обычно изготавливают из обрезной доски толщиной 25-40 мм. Чем больше толщина и высота ленты, тем толще доски для изготовления опалубки.

Работы по созданию ведутся поэтапно:

• Сборка щитов. Их ширина немного превышает высоту будущего основания (10-15 см), длина определяется размерами пиломатериала.
• Щиты опускаются в траншею.
• Установка по оси, выравнивание и сборка опалубки.

Расстояние между параллельными щитами определяется поперечинами, а снаружи используются вертикальные и наклонные упоры. Все соединительные элементы располагают с внешней стороны опалубки, так как ее предстоит разбирать.

ОБРАТИТЕ ВНИМАНИЕ!

Максимальный размер щелей или зазоров — 3 мм, хотя в идеале никаких промежутков быть не должно. Обнаруженные щели затыкают паклей или забивают рейками.

Армирование

Специфика бетона состоит в неспособности выдерживать растягивающие нагрузки. Это значительно снижает сопротивляемость ленты на изгиб. Для исправления ситуации используется арматурный каркас, принимающий нагрузки на себя и предохраняющий основание от образования трещин.

Армпояс состоит из горизонтальных (рабочих) стержней, выполняющих основную задачу, и вертикальных элементов, нужных на этапе сборки и заливки. Они лишь поддерживают рабочие стержни в нужном положении, после затвердения бетона свои функции завершают.

Рабочие стержни выбираются исходя из ширины ленты, приблизительное соотношение параметров обычно следующее:

• Лента 30 см — арматура 12 мм.
• Лента 40 см — арматура 14 мм.
• Лента 50 см — арматура 16 мм.

Эти пропорции средние, в некоторых случаях требуется более точный расчет, который выполняется либо специалистами, либо с помощью онлайн-калькуляторов.

Соединение элементов армпояса производится методом вязки отожженной стальной проволокой.

Выполняется обычная скрутка, для которой используется специальный крючок.

Кусок проволоки, сложенный пополам, заводится диагонально под соединение, концы поднимаются вверх, петля захватывается крючком и через свободный конец производится 4-6 оборотов.

Прутки прочно соединяются между собой. Вязка выгодна тем, что никакого оборудования или электропитания не требуется, навык приобретается очень быстро, а качество соединения достаточно высокое.

Выбор бетона

Существует несколько марок бетона, предназначенных для создания отливок с разными параметрами прочности и несущей способности. Для монолитного фундамента чаще всего выбирают бетон марок М200, М250 и М300. Эти виды способны принимать достаточно высокие нагрузки и обеспечивают необходимую прочность ленты.

М200 — наиболее распространенный вариант для частного малоэтажного домостроения. М250 подходит для более крупных и массивных построек из тяжелых материалов — кирпича, бетона. М300 способен обеспечить высокую несущую способность, может применяться для строительства панельных домов до 6 этажей.

Оптимальный выбор — бетон марки М200. Рекомендуется не изготавливать его самостоятельно, а заказать доставку в миксере готового качественного материала прямо на стройплощадку. Это облегчит заливку и значительно ускорит процесс.

Заливка

Заливка — основной этап всех работ. Она производится одномоментно, что в данном случае означает — за один день. Перерыв в заливке больше суток недопустим, поскольку придется дожидаться полного затвердения материала для продолжения работ. Добиться при этом высокого качества ленты уже не удастся.

Необходимо подготовить несколько точек подхода техники к опалубке. Заливку производят с разных участков, равномерно распределенных по длине опалубки. Начинают с внутренних частей, затем переходят к внешнему периметру.

Для уплотнения и удаления пузырьков воздуха рекомендуется использовать вибромашину, можно также обойтись вилами или иным ручным инструментом.

Завершающие этапы работы

После начинается этап выдержки бетона для затвердения. Поверхность накрывают полиэтиленом для защиты от солнечных лучей. Полный цикл составляет 28 дней. Первые 3 дня необходимо поливать ленту водой каждые 4 часа. Затем в течение недели полив производят трижды в сутки.

Через 10 дней выполняют распалубку — демонтаж опалубки. Продолжать работы можно только после окончания 28-дневного срока. Никаких попыток сократить время выдержи предприниматься не должно, иначе можно испортить основание.

Особенности утепления и гидроизоляции

После затвердения выполняют гидроизоляцию и утепление ленты. Обе процедуры предназначены для защиты бетона от влаги, только гидроизоляция служит барьером для грунтовых и сточных вод, а утепления защищает от водяного пара, находящегося во внутреннем воздухе дома и конденсирующегося на холодной бетонной поверхности.

Гидроизоляцию выполняют по всем четырем поверхностям. Нижний, подстилающий слой укладывают перед монтажом опалубки. Он состоит из двух рядов рубероида, соединенных с помощью битумной мастики.

После затвердения на горизонтальную поверхность ленты устанавливается такой же слой, препятствующий капиллярному впитыванию влаги стеновыми материалами. Боковые внешние и внутренние поверхности покрывают слоем битумной мастики, горячим гудроном или используют современные средства для пропитки.

Выбор материалов для гидроизоляции обширен, все средства имеют достаточно высокое качество.

Утепление рекомендуется производить с внутренней и внешней сторон. Применяют влагоустойчивые материалы — жидкий пенополиуретан, пеноплекс, изолон, вспененный полиэтилен и т.д. Технология монтажа у каждого материала своя, поэтому перед установкой следует ознакомиться с ней, чтобы избежать ошибок.

Устройство подвала в доме с ленточным фундаментом

Подвал представляет собой помещение, заглубленное в грунт до уровня нулевого цикла. Такое расположение требует и стен с использованием соответствующего армирования, гидроизоляции и утепления материала.

Эти работы не следует откладывать или пренебрегать ими, поскольку в противном случае стены и пол будут постоянно мокнуть. Кроме того, понадобится качественная вентиляция, способствующая отводу влажного воздуха из подвального помещения.

Полезное видео

В данном видео вы увидите, как производится строительство монолитного ленточного фундамента:

Заключение

Монолитный ленточный фундамент — самый распространенный, надежный и прочный вид ленты. При соблюдении норм строительства и тщательности выполнения всех этапов работ получается опорная конструкция с большим запасом прочности, готовая к приему значительных нагрузок.

Долговечность такого основания нередко превышает срок службы всей постройки. От строителей требуется лишь аккуратность и точность в соблюдении всех требований СНиП и технологии.
