Скамейка со столиком: 3D модель, чертеж, размеры.

Эта удобная скамейка со столиком сделанная своими руками прекрасно подойдет для романтического теплого летнего вечера. Как чудесно посидеть вдвоем в тихом и уютном местечке вашего сада, полюбоваться закатом с чашечкой чая или бокалом хорошего вина.

Итак, если огород посажен, клумбы прополоты, а газон подстрижен, то самое время достать свои инструменты, приготовить материалы для работы и смастерить скамейку.
Скамья получится достаточно прочная и легкая, чтобы вдвоем переместить её в любой уголок сада.

3D модель скамейки

Эту скамейку со столиком придумал и сделал своими руками Пит из Монтаны (прокрутив страницу ниже, вы можете посмотреть видео по её сборке), я же её немного изменил и доработал в программе трехмерного конструирования и чуть ниже вы можете покрутить её во всех плоскостях.

Что изменилось:

  • Спинка скамьи стала сплошной.
  • Изменил места креплений и угол у задних ножек для лучшей устойчивости к опрокидыванию назад.
  • Адаптировал к размерам наших пиломатериалов.

Кликните по картинке, дождитесь загрузки и используйте зажатую левую кнопку мыши для вращения модели. Вращение колесика мыши для приближения-удаления. Смотреть в полный экран — значок в правом нижнем углу. Выход из полного экрана — клавиша Esc.
Для полноценного просмотра трехмерных моделей нужно скачать программу просмотрщик SkethUp с официального сайта (бесплатно) и установить на свой компьютер. Скачать данную модель для просмотра можно кликнув по логотипу в левом нижнем углу окна просмотра.



  • Материалы
  • Инструменты

Материалы

  • Доска 40*100 мм — используется для постройки каркаса (на чертеже ниже).
  • Доска 25*100 мм (дюймовка) — для монтажа столика, сиденья и спинки.
  • Саморезы 70 х 4,5 (75*5) мм и саморезы 50*3,5 для доски дюймовки.
  • Шпатлевка по дереву.
  • Биозащита для дерева.

Инструменты

  • Пила.
  • Дрель.
  • Сверла под саморезы.
  • Шуруповерт или отвертка.
  • Шлифовальная машинка или абразивная шкурка.
  • Транспортир.
  • Рулетка.
  • Кисть.


Некоторые элементы скамьи (поддержка упор для спинки, задние ножки) спиливаются под углом 10-15 градусов. Также, у упоров спинки, углов столика и подлокотников нужно спилить наружные острые углы.

Напилите в размер все составляющие скамью элементы, зашлифуйте их абразивной шкуркой от заноз и приступайте к сборке.

Ниже чертеж основания скамейки в изометрии с размерами. Размеры даны ориентировочные в миллиметрах, можно изменять в любую сторону.
Высоту спинки подбирайте под свой вкус, у меня в модели она комфортная и составляет 520 мм.


Для тех, кто видео (внизу страницы) не смотрел, вкратце расскажу процесс сборки своими руками.

Первым делом следует собрать две боковины скамейки и скрепить их между собой двумя поперечными брусьями.
На фото передний брус идет размером 150*40 мм, если такого у вас нет в наличии, то ничего страшного, используйте тот же брус 100*40 просто сделайте пропил под него в передних ножках 100 мм (как на схеме выше).


Далее устанавливаем поперечные усилители и крепим их к переднему брусу в торец. На заднем брусе скамьи эти усилители фиксируются саморезом под углом.


Следующий шаг – установка опор спинки скамейки, после чего можно набивать доски на сидение и спинку.

Для облегчения конструкции или экономии материала, сидения и спинки впрочем, как и поверхность столика можно оббить доской дюймовкой.


Теперь, пришла пора установить на скамейку столик. Устанавливаем переднюю и заднюю опоры столика.


На рамки основания столика набиваем доски.


Теперь прибиваем подлокотники и скамья со столиком почти готова.


Осталось замазать шпатлевкой для дерева  отверстия с головками саморезов и покрыть скамейку со столиком биозащитным составом для защиты от солнца и атмосферных осадков.


Сделанная своими руками скамейка для двоих со столиком готова. И можно уже установить её в тихом укромном месте.

Все нюансы сборки скамьи можно посмотреть в этом видео, где Пит, так зовут парня из Монтаны, который и соорудил такую скамейку, подробно и аккуратно показывает весь процесс сборки.
Видеосюжет на английском языке, но все понятно и доходчиво.



Ниже, на фото представлен оригинальный вариант самодельной скамьи.


А вот еще вариант подобной скамейки, где вместо подлокотников сделаны две тумбы, в которые можно поставить вазоны с красивыми растениями.
Включайте фантазию!

Поделитесь в своей соцсети или оставьте свой комментарий.

Как сделать лавочку своими руками

Приветствую Вас, мои дорогие читатели.

Не прошло и полгода после рукожопства с кормушкой и снова зачесались руки.

Недавно с ужасом обнаружил, что в доме нет ни одной скамейки и решил сделать лавочку из профильной трубы.

Первым делом решил узнать среднюю стоимость скамейки, а то может и смысла нет так заморачиваться. Но когда Яндекс Маркет «нарисовал» мне цифру в 5000 р., то понял, что буду делать своими руками.

Лавочку  можно сделать либо из дерева, либо из металла. Поразмыслив, принял решение делать из профильной трубы, так как все преимущества «налицо». В отличии от деревянных, скамейка из профильной трубы обладает повышенной прочностью, не боится воздействия влаги и способна выдержать приличные нагрузки.

Оглавление

  • Лавочка с профильной трубы — чертеж
  • Необходимый инструмент и материалы
  • Как изготовить садовую скамейку — видео
  • Лавочка из профильной трубы — фото и последовательность работ

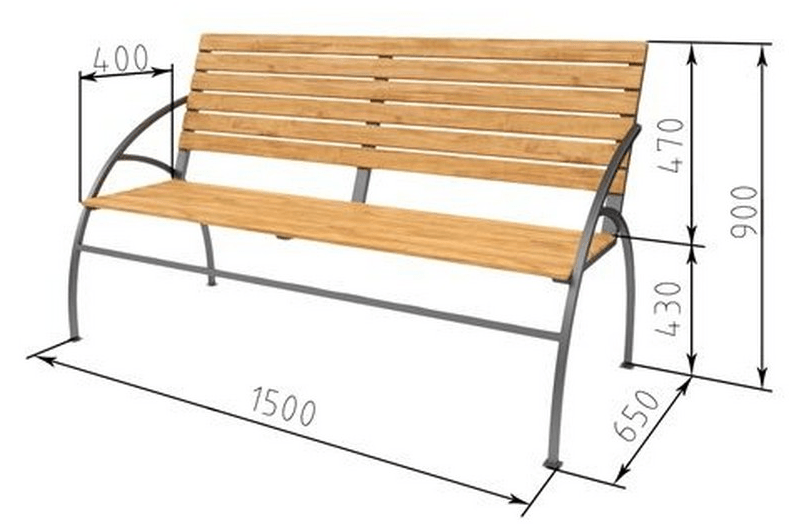

Лавочка с профильной трубы — чертеж

Друзья, перед тем как ехать закупать необходимый материал — сделал чертеж лавочки со спинкой.

  1. Вид спереди

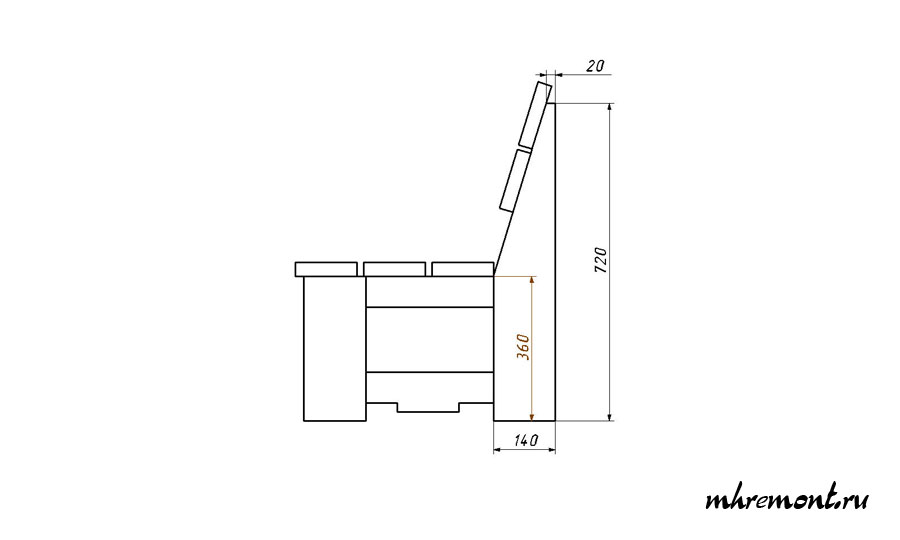

2. Вид сбоку

Немного расшифрую чертежи.

Ширина металло-каркаса 1500мм, высота 900мм, где 500мм — это нижняя часть, а остальные 400мм отводятся на спинку. Ширина скамейки составляет 350мм, так как я использую 3 полока из сосны шириной 100мм, с расстоянием между ними 30мм. Длина досок составляет 1700мм и будет равномерно выступать с каждой стороны на 10мм.

Уклон спинки делал исключительно «на глазок»:)

Необходимый инструмент и материалы

  1. Профильная труба 20 на 20, толщиной 2мм — 12 погонных метров
  2. Болгарка или ножовка по металлу
  3. Сварочный аппарат + электроды ∅3
  4. Строительный уровень
  5. Угольник
  6. Рулетка
  7. Краска по металлу
  8. Лак, морилка для дерева + кисти (если есть краскопульт, то вообще)
  9. Доски для скамейки — можно сделать самому, если есть возможность. Если таковой нет (как у меня), то покупаем полок осиновый — 5шт.
  10. Струбцины
  11. Для крепления досок необходимо купить специальные лавочные болты

Лавочка у меня будет простая — без всяких изгибов, ковки и украшений. Поэтому всех вышеперечисленных инструментов вполне достаточно.

Можно приступать к работе

Друзья, просмотрите как я сделал массивный стол из дерева

Как изготовить садовую скамейку — видео

Лавочка из профильной трубы — фото и последовательность работ

Все работы буду проводить на своем импровизированном верстаке:)

ВАЖНО ЗНАТЬ!

Друзья! Когда будете нарезать элементы скамейки по чертежу — не забывайте учитывать собственный размер профильной трубы, дабы не срукожопить!

Изготовление лавочки своими руками начну со сборки спинки. Для это вырезаю болгаркой по два элемента.

ВАЖНО ЗНАТЬ!

Друзья, чтобы ваша скамейка была идеальных размеров необходимо как можно ровнее делать рез. Лично я режу сразу по два элемента одновременно, выравнивая их и зажимая в тисках.

Делаю шаблон для сварки спинки. Повторюсь — угол наклона выбирал на глаз. Как видите ничего сложного — просто прирезал два бруска и соединил их саморезом.

По изготовленному шаблону прирезаю сочленения будущей спинки и свариваю.

Вуаля..

При помощи струбцины и угольника начинаю приваривать ножки.

И получаю вот такой результат.

Усиливаю боковые элементы перемычкой и нижнем основанием, который делаю с выступом, чтобы у скамьи был упор.

На ровной поверхности выставляю изготовленные элементы и соединяю их в одно целое. Ровняю их как по горизонтали, так и по вертикали.

После того, как первая перемычка соединила боковушки добавляю остальные и уже начинает просматриваться каркас будущей лавочки.

Усиливаю каркас еще двумя перемычками и отрезаю верхние уши (нарукожопил изначально с размером)

Выставляю доски так, чтобы края выпирали на 100 мм с каждого края.

Затем отрезаю доски и сверлом ∅4 мм сверлю отверстия прямо в доске и металле. Затем зенкую их сверлом ∅8 мм под лавочные болты.

После того, как все элементы подогнаны — я на каждой из досок ставлю нумерацию карандашиком и разбираю скамейку.

Далее  остов лавочки шкурил наждачной бумагой и покрасил его алкидной краской. Доски изначально хотел пройти морилкой, но потом передумал и вскрыл лаком, чтобы сохранить естественную текстуру дерева.

Провожу финальную сборку и вот результат — лавочка из профильной трубы своими руками готова!

Спасибо за просмотр, удачи вам в ваших начинаниях!

Магазин чертежей | Исполнительные чертежи

Цеховые чертежи | Исполнительные чертежиPurvish Doshi14 февраля 2020 г.

Если вы работаете в отрасли AEC, вы, должно быть, слышали о Цеховые чертежи и Исполнительные чертежи . Стадия проектирования любого строительного проекта необходима для его удовлетворительного выполнения.

Каждый вид строительного чертежа имеет свое назначение и набор особенностей.

Строительные чертежи позволяют заглянуть в различные этапы строительства объекта. Начиная с чертежей фундамента и заканчивая моделями, каждый тип конструкции важен для понимания.

Давайте разберемся в основах и различиях между заводскими чертежами и исполнительными чертежами.

Каждое здание состоит из набора компонентов. Все эти компоненты имеют различные характеристики и размеры.

Производственные чертежи представляют собой подробные версии этих компонентов и помогают определить, как они впишутся в конструкцию здания .

Что еще более важно,

рабочие чертежи выполняются до начала строительства .

  • Воплотите в жизнь настоящие образы строительного проекта.
  • Эти чертежи требуют согласия и одобрения строительной бригады
  • Необходим для координации внутри строительной бригады.
  • После утверждения заводские чертежи используются наибольшее количество раз в ходе строительства объекта.

Это означает, что подрядчики, строители, рабочие и контролеры заранее будут иметь информацию обо всех компонентах.

Они похожи на первоначальную версию проекта здания и то, как его представляли себе подрядчики или субподрядчики .

Однако между строительными чертежами и заводскими чертежами существует тонкая разница.

Если рабочие чертежи изображают первоначальный проект здания, строительные чертежи время от времени изменяются.

Они включают в себя изменения, которые произошли в здании в процессе строительства.

Чертежи цеха не ограничиваются внешней конструкцией здания . Они включают в себя все компоненты MEP , изготовление и другие виды детализации . Даже схемы установки дверей и окон входят в компетенцию рабочих чертежей.

Кроме того, рабочие чертежи также помогают определить, какие материалы потребуются для процесса строительства. И как только ваши рабочие чертежи будут готовы, вам не придется тратить время и ресурсы на объяснение всего процесса вашей команде.

Эти чертежи  не требуют пояснений  и подрядчики поймут размеры, используемые материалы, сроки, процесс установки и все остальное.

Поэтому очень важно, чтобы ваши рабочие чертежи были готовы до начала процесса строительства.

Блог по теме: 4 совета и методики создания точных рабочих чертежей с помощью Revit0008 . Они изображают, как здание было построено на бумаге.

Можно сказать, что исполнительные чертежи  необходимы для сравнения того, что было запланировано изначально, и того, что было сделано в конце .

Различие между предварительной и последующей проявкой распознается по исполнительным чертежам. Эти чертежи также создаются подрядчиками и субподрядчиками, поскольку они несут ответственность за разработку проекта.

  • Выдается клиенту после завершения проекта
  • Включает в себя все, от конструкции до установок и их деталей.
  • Важен с точки зрения клиента и позволяет ему проанализировать конечный продукт.

Создание исполнительных чертежей дает множество преимуществ. Помогают в установке аварийных служб в здании .

Кроме того, исполнительные чертежи необходимы для проведения любых ремонтных или восстановительных работ в здании .

После того, как здание построено, исполнительные чертежи можно рассматривать как рабочие чертежи , поскольку они содержат подробную информацию обо всей конструкции.

Стало проще разрабатывать планы на случай непредвиденных обстоятельств и разграничивать маршруты аварийных выходов и периферийные устройства для использования в будущем.

Select CountryArubaAfghanistanAngolaAnguillaÅland IslandsAlbaniaAndorraUnited Arab EmiratesArgentinaArmeniaAmerican SamoaAntarcticaFrench Southern TerritoriesAntigua and BarbudaAustraliaAustriaAzerbaijanBurundiBelgiumBeninBonaire, Sint Eustatius and SabaBurkina FasoBangladeshBulgariaBahrainBahamasBosnia and HerzegovinaSaint BarthélemyBelarusBelizeBermudaBolivia, Plurinational State ofBrazilBarbadosBrunei DarussalamBhutanBouvet IslandBotswanaCentral African RepublicCanadaCocos (Keeling) IslandsSwitzerlandChileChinaCôte d’IvoireCameroonCongo, the Democratic Republic of theCongoCook IslandsColombiaComorosCape VerdeCosta RicaCubaCuraçaoChristmas IslandCayman IslandsCyprusCzech RepublicGermanyDjiboutiDominicaDenmarkDominican RepublicAlgeriaEcuadorEgyptEritreaWestern SaharaSpainEstoniaEthiopiaFinlandFijiFalkland Islands (Мальвинские острова)ФранцияФарерские островаМикронезия, Федеративные Штаты ГабонСоединенное КоролевствоГрузияГернсиГанаГибралтарГвинеяГваделупаГамбияГвинея-БисауЭкваториальная ГвинеяГрецияGr enadaGreenlandGuatemalaFrench GuianaGuamGuyanaHong KongHeard Island and McDonald IslandsHondurasCroatiaHaitiHungaryIndonesiaIsle of ManIndiaBritish Indian Ocean TerritoryIrelandIran, Islamic Republic ofIraqIcelandIsraelItalyJamaicaJerseyJordanJapanKazakhstanKenyaKyrgyzstanCambodiaKiribatiSaint Kitts and NevisKorea, Republic ofKuwaitLao People’s Democratic RepublicLebanonLiberiaLibyaSaint LuciaLiechtensteinSri LankaLesothoLithuaniaLuxembourgLatviaMacaoSaint Martin (French part)MoroccoMonacoMoldova, Republic ofMadagascarMaldivesMexicoMarshall IslandsMacedonia, the former Yugoslav Republic ofMaliMaltaMyanmarMontenegroMongoliaNorthern Mariana IslandsMozambiqueMauritaniaMontserratMartiniqueMauritiusMalawiMalaysiaMayotteNamibiaNew CaledoniaNigerNorfolk IslandNigeriaNicaraguaNiueNetherlandsNorwayNepalNauruNew ZealandOmanPakistanPanamaPitcairnPeruPhilippinesPalauPapua New GuineaPolandPuerto РикоКорея, Народно-Демократическая РеспубликаПортугалияПарагвайПалестина, ГосударствоФранцузская ПолинезияКатарРеунио nRomaniaRussian FederationRwandaSaudi ArabiaSudanSenegalSingaporeSouth Georgia and the South Sandwich IslandsSaint Helena, Ascension and Tristan da CunhaSvalbard and Jan MayenSolomon IslandsSierra LeoneEl SalvadorSan MarinoSomaliaSaint Pierre and MiquelonSerbiaSouth SudanSao Tome and PrincipeSurinameSlovakiaSloveniaSwedenSwazilandSint Maarten (Dutch part)SeychellesSyrian Arab RepublicTurks and Caicos IslandsChadTogoThailandTajikistanTokelauTurkmenistanTimor-LesteTongaTrinidad and TobagoTunisiaTurkeyTuvaluTaiwan, Province of ChinaTanzania, Объединенная Республика УгандаУкраина Малые отдаленные острова СШАУругвайСоединенные ШтатыУзбекистанСвятой Престол (город-государство Ватикан)Сент-Винсент и ГренадиныВенесуэла, Боливарианская Республика Виргинские острова, Британские Виргинские острова, СШАВьетнамВануатуУоллис и ФутунаСамоаЙеменЮжная АфрикаЗамбияЗимбабве

Ваши потребностиBIM ConsultingОбнаружение коллизийКоординация MEPFSBIM ArchitecturalBIM StructuralBIM MEPFSSСканирование в BIMCAD в BIMPDF в BIMМаркетингДругое — Пожалуйста, укажите в описании

Тип проектаНовое строительствоРеконструкция

Уровень развитияLOD 100LOD 200LOD 300LOD 400LOD 500Я не уверен

Введите этот код:

Пожалуйста, оставьте это поле пустым.

Как создать эффективные рабочие чертежи : Статьи по изготовлению : Руководство UR по изготовлению : University of Rochester

Как создавать эффективные рабочие чертежи

Попросить кого-то сделать что-то для вас — значит поделиться многими деталями с точностью, а рабочие чертежи — это общепонятная система для этого. В этой статье будут рассмотрены основные принципы, которые вы должны знать, чтобы помочь вам эффективно использовать объекты на кампусе и предприятия за его пределами для типичных студенческих проектов. Чертеж, который следует этим советам, может быть понятен большинству людей, хотя они упрощены по сравнению с общей системой определения размеров и допусков, которая используется в профессиональном мире для профессиональных нужд.

. 9015 9015 9015 9015 9015 9015 9015 9015 9015 9015 9015 9015 9015 9015 9015 9015. 9015. 9015. 9015. 9015. 9015. 9015. 9015. 9015. 9015. 9015. 9015. 9015. 9015. 9015. 9015.....
  • . вторая мысль о том, как мы сделали сегодня!


    Pen & Paper и CAD

    Чертежи ручной работы могут быть очень эффективными, особенно если вы умеете изображать глубину. Но даже если вы можете только грубо рисовать в 2D, сделанные вручную рисунки являются полезными заметками для создания очень простых деталей и демонстрации менеджеру магазина того, что вы хотите, чтобы ваша деталь делала, когда вы запрашиваете их мнение. Если вам никогда не нужно выходить за рамки этого, это нормально.

    Если у вас есть сложная деталь или вам нужно изготовить много разных деталей (или вы хотите получить профессиональные навыки), стоит потратить несколько часов на изучение основ использования программы автоматизированного проектирования. Эти программы позволяют очень быстро создавать и редактировать четкие чертежи, а чертежами и моделями легко делиться с товарищами по команде и производителями. Университет Рочестера предоставляет ряд программ САПР для школьных компьютеров. Дополнительную информацию см. в разделе Ресурсы по изготовлению.

    Наверх ↑


    Виды и их расположение

    Чертеж состоит из нескольких иллюстраций детали с разных точек зрения, называемых «видами». Сумма информации, представленной во всех представлениях, должна полностью описывать объекты и их расположение.

    Представление этой информации в нескольких представлениях поможет вашим размерам и допускам быть очевидными, хотя распределение значений по слишком большому количеству представлений затрудняет поиск чего-то конкретного. Сделайте то, что кажется вам подходящим балансом, и получите информацию от менеджера вашего объекта.

    Аксонометрические проекции

    Изометрические/Диметрические/Триметрические проекции сразу показывают большинство элементов детали и дают изготовителю четкое представление о всей детали. Рекомендуется включить в чертеж один аксонометрический вид. Нанесение размеров на этот вид не рекомендуется как из-за его сложности, так и из-за того, что воспринимаемый размер объекта искажается по глубине (эффект, называемый «ракурс»).

    Орфографическая проекция

    Большинство деталей лучше всего понять, если проиллюстрировать их в перспективе, повернутой друг относительно друга на 90°, в виде спереди/слева/справа/сверху/снизу. Помогает то, что система повсеместно распространена. Выбор того, какая перспектива детали должна быть спереди, зависит от того, что сделает рисунок четким.

    Наиболее интуитивно понятный способ представления ортогональной проекции в виде набора видов — показать вид спереди в центре, граничащий с другими видами, как если бы вы катали деталь по столу. Ось каждого вида должна совпадать с осями вида спереди.

    Виды в разрезе

    Вид в разрезе:

    Вы также можете комбинировать ортогональный вид и вид в разрезе, просто заменив ортогональный вид на вид в разрезе или поместив вид в сечении рядом с соответствующим ортогональным видом.

    Чертежи сборки

    Если вы просите производителя изготовить несколько частей системы, иллюстрация того, как эти части соединяются друг с другом, поможет им понять эффективный процесс изготовления. Изготовитель также может проверить работоспособность деталей, убедившись, что они подходят друг к другу, и может выполнить для вас сложные процессы сборки. Сборочные чертежи обычно используют виды в разобранном виде и в разрезе.

    Верх ↑


    Четкое указание размеров

    Четко представленная информация понимается правильно и быстро. Указание размеров и расположения элементов с использованием нескольких основных правил поможет свести к минимуму количество ошибок и сократить использование времени изготовителя.

    Укажите расстояния двунаправленными стрелками, параллельными длине. Вы можете уменьшить беспорядок, представив размеры вдали от вида чертежа, используя выносные линии, чтобы уточнить, на какой элемент ссылается.

    • Укажите размер на чертеже только один раз. Дублирующиеся указания могут сбивать с толку, их можно интерпретировать как ссылки на две разные функции.
    • Попробуйте разместить все размеры объекта на одном виде — компромисс, чтобы избежать беспорядка.
    • Не допускайте пересечения размерных линий с другими линиями. Это затрудняет интерпретацию измерений.

    Индикация угла выполнена в том же стиле.

    Отверстия должны быть обозначены односторонней стрелкой рядом с различными спецификациями, описывающими важные характеристики отверстия.

    • Диаметр отверстия
    • Глубина отверстия или указание на то, что оно проходит через весь корпус (THRU)
    • Форма дна отверстия
    • Тип резьбы в отверстии, если оно резьбовое

    Можно указать размеры набора дубликатов отверстий с одним указанием путем добавления перед ним количества отверстий, к которым он применяется, т. Е. «<Количество отверстий> X <Технические характеристики>». Обратите внимание, что на самом деле это может быть нечетким стилем, если на чертеже есть разные отверстия с одинаковыми диаметрами.

    Наверх ↑


    Применение допусков, также известное как «Проектирование вокруг реальности»

    Ни один производственный процесс не может дать вам именно тот размер, который вы хотите, только что-то в пределах диапазона значений, которые мы называем допуском размера. В каждой машине есть ошибка (которая началась как ошибка в машинах, производящих машины), и менее точная работа часто работает быстрее. Хороший чертеж будет неполным без указания приемлемой для вас изменчивости в каждом измерении элемента, что зависит от того, для чего вам нужен элемент.

    Основные обозначения допусков

    Указания допусков либо располагаются рядом с размером, либо перечислены в другом месте на странице, если они относятся к размерам чертежа в целом — установка общего допуска означает, что вам нужно указать только исключительные допуски рядом с размерами , что уменьшает беспорядок. Существует три основных способа сообщить о допуске:

    • Как отклонение от идеального размера. 1,0 дюйма +/- 0,1 дюйма означает, что от 0,9 до 1,1 дюйма является приемлемым. 2,54 дюйма + 0,05 дюйма означает от 2,54 дюйма до 2,59 дюйма.» является приемлемым.
    • В виде диапазона допустимых размеров, например, от 0,9″ до 1,1″
    • В виде максимального или минимального размера, например, 0,9″MIN или 1,0″MAX

    То, как вы указываете допуск, является личным

    Примеры обозначения допусков

    Допуски по длине

    Максимальная и минимальная допустимая длина функция полностью зависит от функции, а возможных функций слишком много, чтобы перечислять их здесь.Обсудите с менеджером предприятия, какие допуски подходят для ваших нужд — они также смогут сказать вам, какие допуски являются реалистичными для их оборудования.

    Несколько примеров, чтобы дать вам представление о допусках по длине:

    • Большинство изготовителей-любителей могут сказать, если что-то +/- 0,5 дюйма в пределах определенной длины менее 1 фута, и все производственные процессы могут изменить детали с большей точностью, чем это. Более широкие допуски не сэкономят время изготовления (опять же, при условии, что шкала < 1 фута в длину). Надежное изготовление деталей с точностью +/- 0,005 дюйма возможно при некоторой практике.
    • Профессиональные производители университетских городков и студенты с большим опытом работы в механических мастерских обычно хорошо работают с +/-.001″, а может и +/-.0005″.
    • Машинисты и высокоточное оборудование могут достичь еще большей точности. URnano имеет специализированное оборудование, которое может достигать даже микронной и нанометровой точности.
    Допуски отверстий

    Отверстия могут быть спроектированы так, чтобы они подходили к валам свободно или плотно, и получение желаемой посадки означает сохранение диаметра отверстия в соответствующем диапазоне значений.

    Типы посадок на вал и соответствующие допуски

    Размеры сквозных отверстий для плотной и свободной посадки с резьбовыми валами

    Набор допусков
    допуск положения элемента B представляет собой СУММУ допусков положения элемента A и элемента B.
