Скамейка со столиком: 3D модель, чертеж, размеры.

Эта удобная скамейка со столиком сделанная своими руками прекрасно подойдет для романтического теплого летнего вечера. Как чудесно посидеть вдвоем в тихом и уютном местечке вашего сада, полюбоваться закатом с чашечкой чая или бокалом хорошего вина.

Итак, если огород посажен, клумбы прополоты, а газон подстрижен, то самое время достать свои инструменты, приготовить материалы для работы и смастерить скамейку.
Скамья получится достаточно прочная и легкая, чтобы вдвоем переместить её в любой уголок сада.

3D модель скамейки

Эту скамейку со столиком придумал и сделал своими руками Пит из Монтаны (прокрутив страницу ниже, вы можете посмотреть видео по её сборке), я же её немного изменил и доработал в программе трехмерного конструирования и чуть ниже вы можете покрутить её во всех плоскостях.

Что изменилось:

• Спинка скамьи стала сплошной.
• Изменил места креплений и угол у задних ножек для лучшей устойчивости к опрокидыванию назад.
• Адаптировал к размерам наших пиломатериалов.

Кликните по картинке, дождитесь загрузки и используйте зажатую левую кнопку мыши для вращения модели. Вращение колесика мыши для приближения-удаления. Смотреть в полный экран — значок в правом нижнем углу. Выход из полного экрана — клавиша Esc.
Для полноценного просмотра трехмерных моделей нужно скачать программу просмотрщик SkethUp с официального сайта (бесплатно) и установить на свой компьютер. Скачать данную модель для просмотра можно кликнув по логотипу в левом нижнем углу окна просмотра.

• Материалы
• Инструменты

Материалы

• Доска 40*100 мм — используется для постройки каркаса (на чертеже ниже).
• Доска 25*100 мм (дюймовка) — для монтажа столика, сиденья и спинки.
• Саморезы 70 х 4,5 (75*5) мм и саморезы 50*3,5 для доски дюймовки.
• Шпатлевка по дереву.
• Биозащита для дерева.

Инструменты

• Пила.
• Дрель.
• Сверла под саморезы.
• Шуруповерт или отвертка.
• Шлифовальная машинка или абразивная шкурка.
• Транспортир.
• Рулетка.
• Кисть.

Некоторые элементы скамьи (поддержка упор для спинки, задние ножки) спиливаются под углом 10-15 градусов. Также, у упоров спинки, углов столика и подлокотников нужно спилить наружные острые углы.

Напилите в размер все составляющие скамью элементы, зашлифуйте их абразивной шкуркой от заноз и приступайте к сборке.

Ниже чертеж основания скамейки в изометрии с размерами. Размеры даны ориентировочные в миллиметрах, можно изменять в любую сторону.
Высоту спинки подбирайте под свой вкус, у меня в модели она комфортная и составляет 520 мм.

Для тех, кто видео (внизу страницы) не смотрел, вкратце расскажу процесс сборки своими руками.

Первым делом следует собрать две боковины скамейки и скрепить их между собой двумя поперечными брусьями.
На фото передний брус идет размером 150*40 мм, если такого у вас нет в наличии, то ничего страшного, используйте тот же брус 100*40 просто сделайте пропил под него в передних ножках 100 мм (как на схеме выше).

Далее устанавливаем поперечные усилители и крепим их к переднему брусу в торец. На заднем брусе скамьи эти усилители фиксируются саморезом под углом.

Следующий шаг – установка опор спинки скамейки, после чего можно набивать доски на сидение и спинку.

Для облегчения конструкции или экономии материала, сидения и спинки впрочем, как и поверхность столика можно оббить доской дюймовкой.

Теперь, пришла пора установить на скамейку столик. Устанавливаем переднюю и заднюю опоры столика.

На рамки основания столика набиваем доски.

Теперь прибиваем подлокотники и скамья со столиком почти готова.

Осталось замазать шпатлевкой для дерева  отверстия с головками саморезов и покрыть скамейку со столиком биозащитным составом для защиты от солнца и атмосферных осадков.

Сделанная своими руками скамейка для двоих со столиком готова. И можно уже установить её в тихом укромном месте.

Все нюансы сборки скамьи можно посмотреть в этом видео, где Пит, так зовут парня из Монтаны, который и соорудил такую скамейку, подробно и аккуратно показывает весь процесс сборки.
Видеосюжет на английском языке, но все понятно и доходчиво.

Ниже, на фото представлен оригинальный вариант самодельной скамьи.

А вот еще вариант подобной скамейки, где вместо подлокотников сделаны две тумбы, в которые можно поставить вазоны с красивыми растениями.

Поделитесь в своей соцсети или оставьте свой комментарий.

Эскиз скамейки — 67 фото

Рисунки

Деревянная лавочка рисунок

Скамейка скетч

Лавочка рисунок

Эскиз скамьи

Скамейка рисунок карандашом

Park Bench drawing

Скамейка набросок

Скамейка для рисования

Эскиз скамейки

Скамейка раскраска

Лавка рисунок

Скамья мультяшная

Эскиз скамейки

Узоры на качели из металла

Модерн ковка лавочка

Скамейка рисунок

Скамья для рисования фронтально

Лавочка рисунок

Трафарет скамьи

На лавочке черно белое

Трафарет скамейки в парке

Скамейка раскраска

Качели садовые Парадайз чертежи

Лавочки с резными спинками

Парк карандашом в цвете

Лавочка вид с боку

Скамейка силуэт

Скамейка Графика

Лавочка Садовая со спинкой чертеж

Скамейка для рисования

Нарисовать скамейку

Эскиз набережной

Скамейка сбоку рисунок

Человек на лавке

Лавочка в парке карандашом

Кованые качели эскизы

Эндрю Дафф сады

Эскиз лавочки в перспективе

Схема лавочки со столиком

Скетч мебели

Клаузура малой архитектурной формы

Перспектива в ландшафте

Разработка мебели

Эскиз фонтана в парке

Клаузура малой архитектурной формы

Скетч ландшафтный дизайн

Дизайнерские скетчи маркерами

Ландшафт карандашом

Скамья вектор

Кованые скамейки эскизы с размерами

Эскиз скамейки для парка

Проектирование стула

Скамейка рисунок карандашом

Скамейка рисунок

Скамейка рисовать

Клаузуры малых архитектурных форм

Эскизы садовых скамеек из дерева

Силуэт скамейки в парке

Скамейка раскраска

Скамейка сбоку чертеж

Скамейка раскраска

Лавочка вид сбоку карандаш

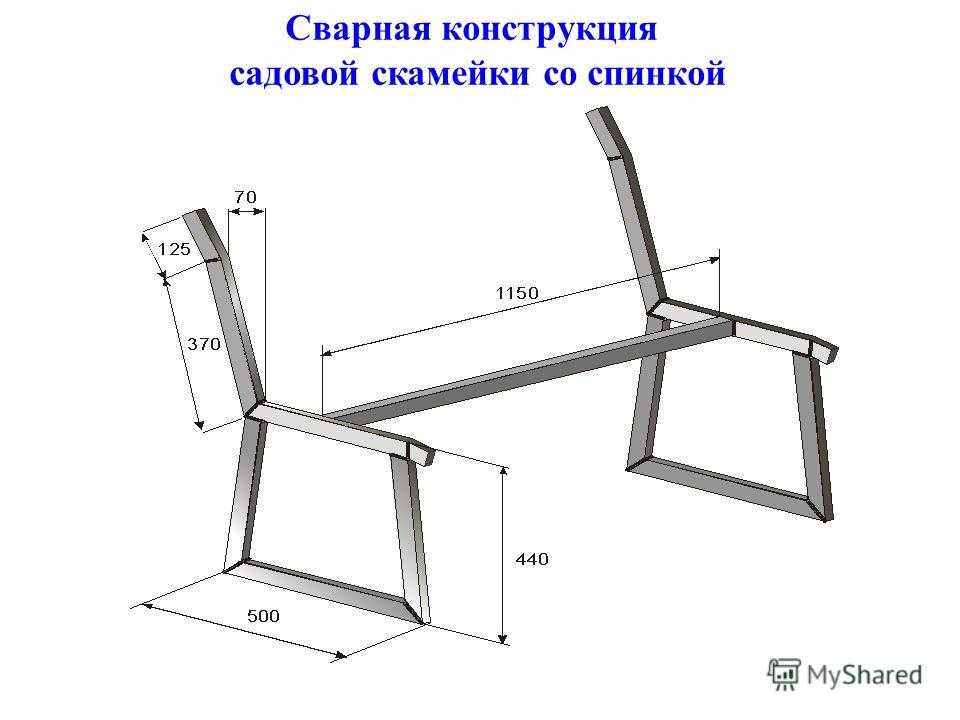

Садовая скамейка со спинкой из металла чертежи
