Подготовка каркаса под бетон – трудоемкая операция, предполагающая ручной труд. Специальные инструменты призваны облегчить, ускорить технологический процесс. Вязание арматуры – альтернатива проведению сварочных работ на ненапрягаемых участках и сложной формы, при отсутствии оборудования.

Оглавление:

1. Чем вяжут прутья?
2. Использование шуруповерта
3. Описание технологии по шагам

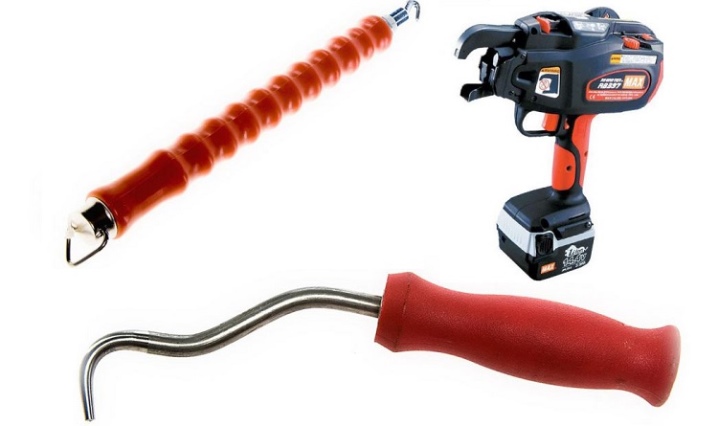

Виды приспособлений

Каркас – скелет бетонных конструкций. Продольные прутки несут наибольшую нагрузку, вертикальные, поперечные, – служат опорой, распределяют напряжения. Надежное соединение между элементами обеспечит прочность всему сооружению.

Скрепление осуществляют проволокой, применение простейших инструментов (пассатижи, плоскогубцы) не позволит сделать большой объем работ в короткие сроки.

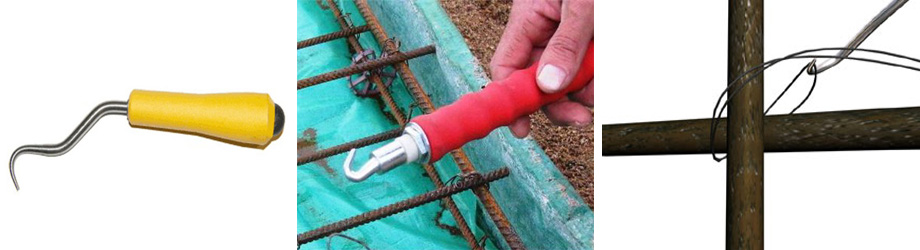

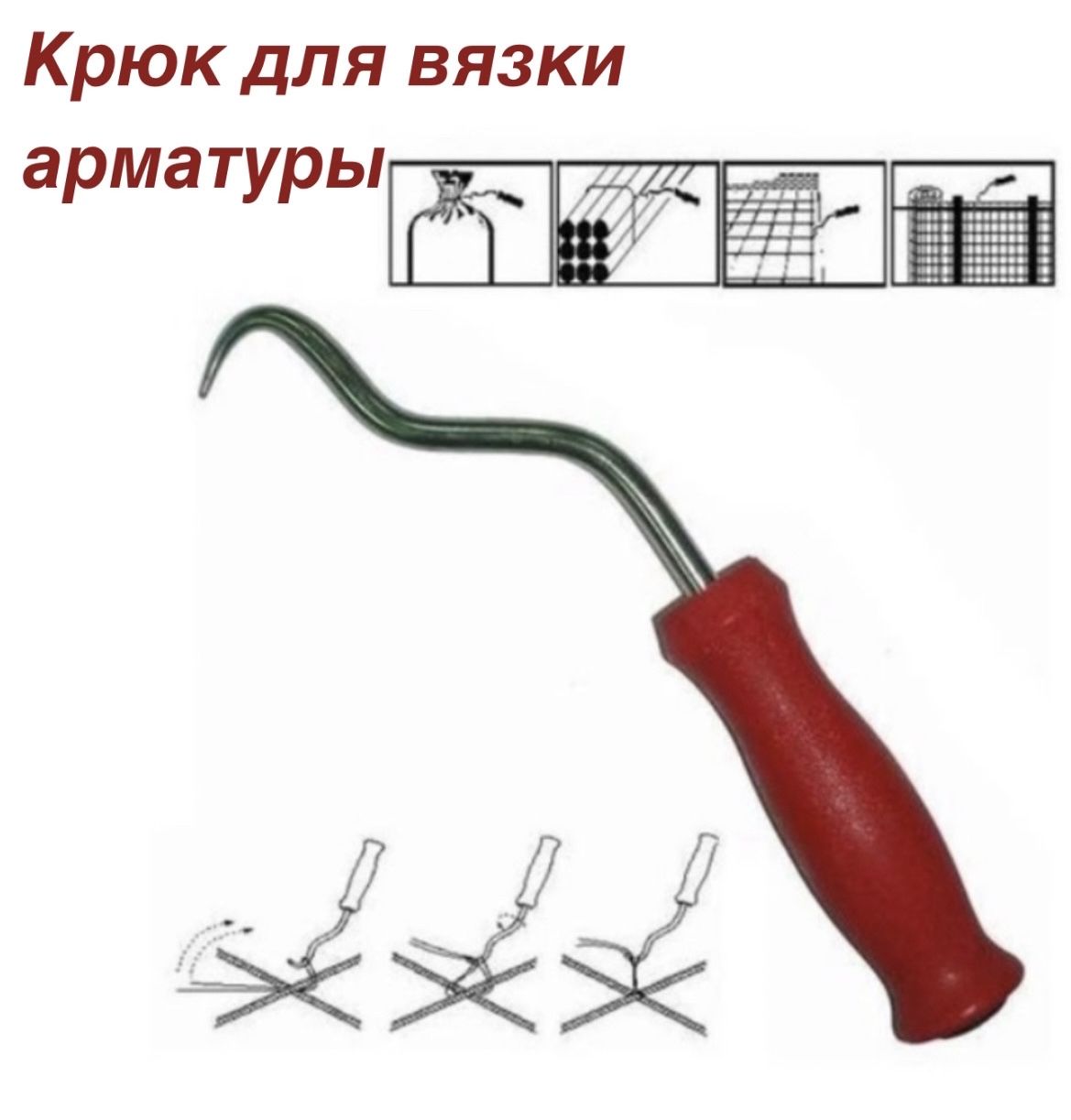

1. Крюк.

Металлический заостренный изогнутый стержень, свободно вращающийся в корпусе рукоятки – экономичный вариант. Основные достоинства:

• Простота. Легко сделать своими руками.
• Низкая цена.
• Применение на стройплощадках, не обеспеченных электричеством.
• Доступность вязки во всех плоскостях арматурного каркаса.

Материал рукояти:

• Пластик.
• Металл.
• Дерево.

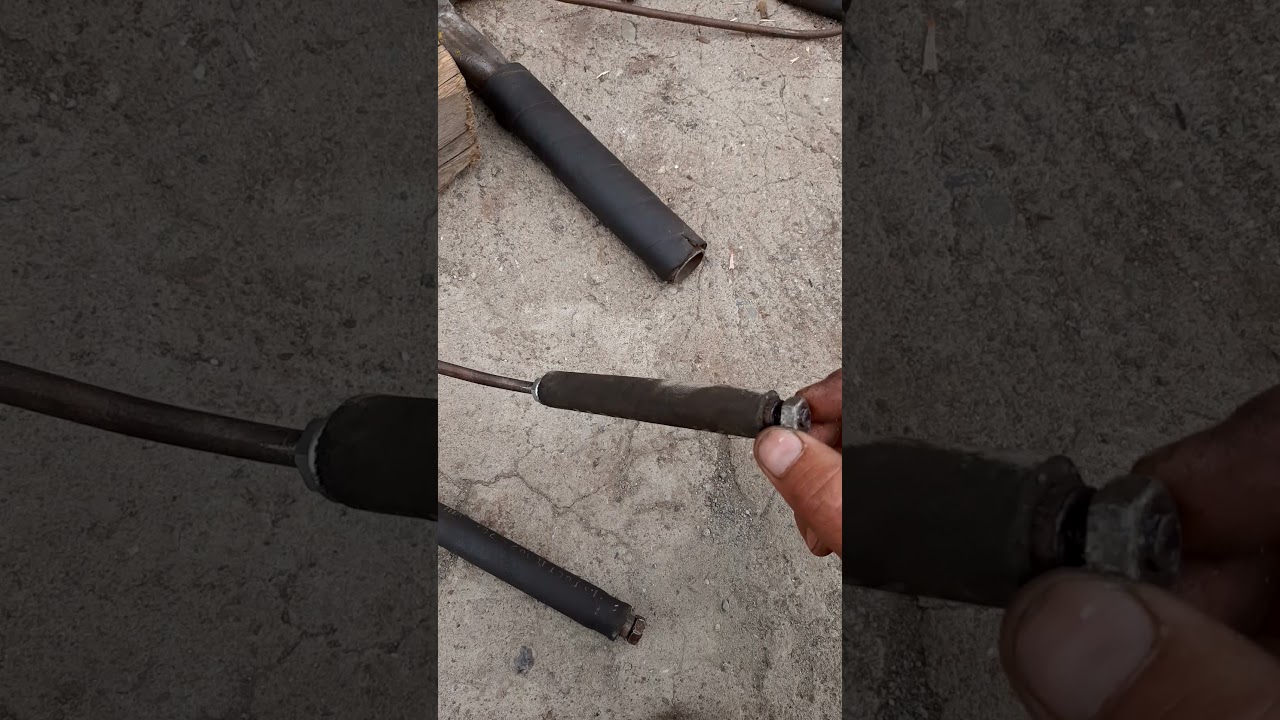

Опытный мастер в случае поломки или отсутствия инструмента выполнит приспособление самостоятельно.

Первый способ:

Подготовить:

• Для рабочей части выбрать из вариантов: электрод диаметром от 6 ~ 8 мм, проволока, гладкий пруток, длина – 30 ~ 40 см.
• Материал для рукоятки. Подойдут трубка резиновая, металлическая, из прочного ПВХ, ручка от любого строительного приспособления круглого сечения.
• Гайка, шайба М8 ~ М10 – по 2 шт.

Изготовление:

• Придать заготовке нужную форму.
• Собрать ручку. Гайка, шайба, трубка, крепеж в обратной последовательности. Поверхность предварительно отшлифовать – рукояти необходимо легко вращаться вокруг стержня.
• Заострить другой конец. Выровнять поверхность металла – для свободного изъятия инструмента из петли. Провести испытания, отрегулировать углы загиба крюка.

Второй способ: проволоку, электрод, пруток выгнуть по схеме:

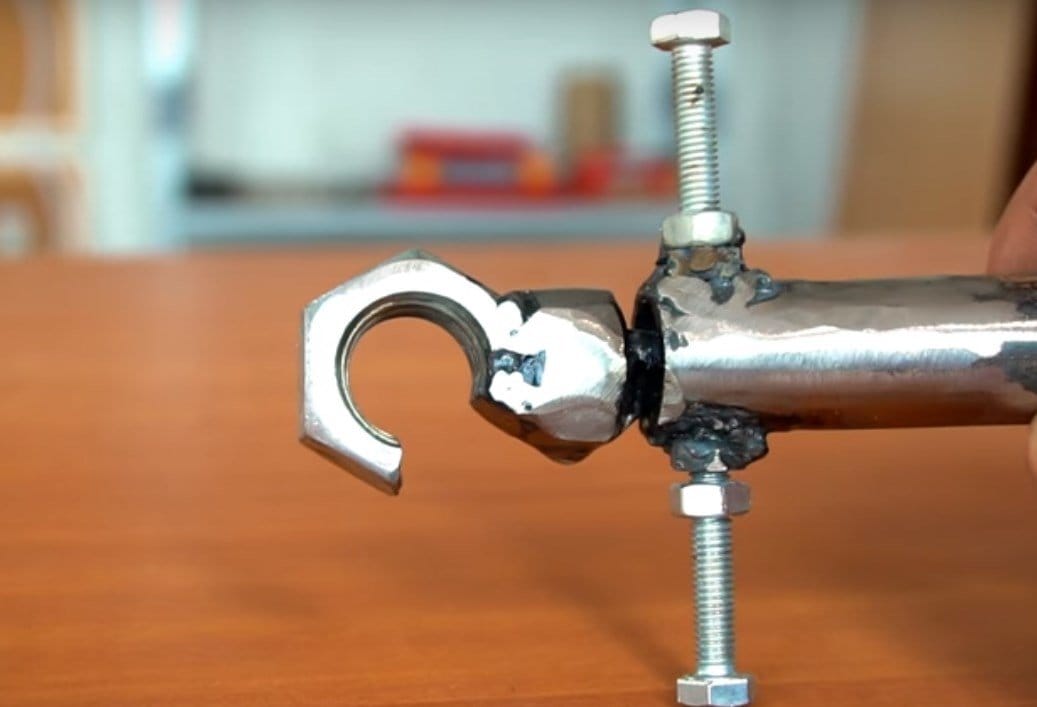

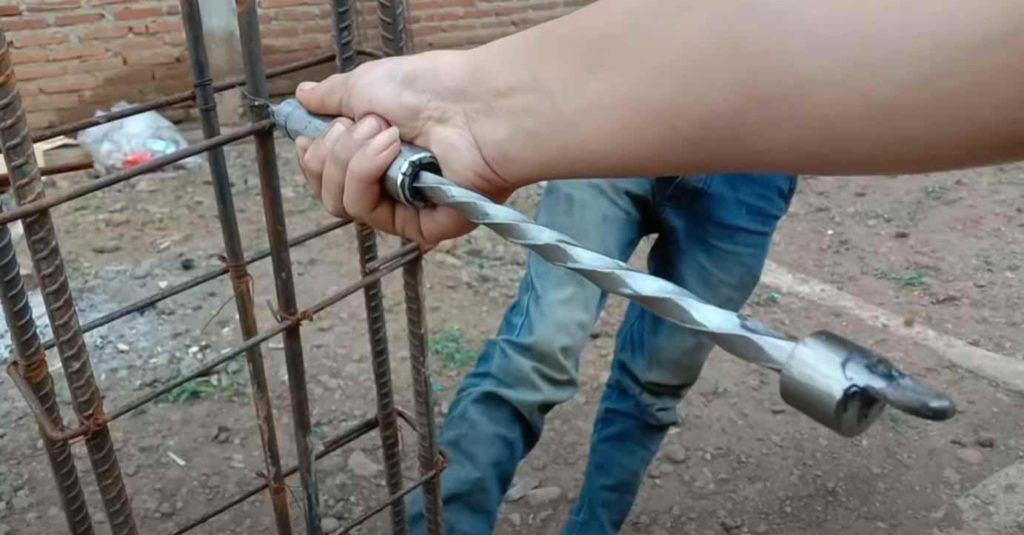

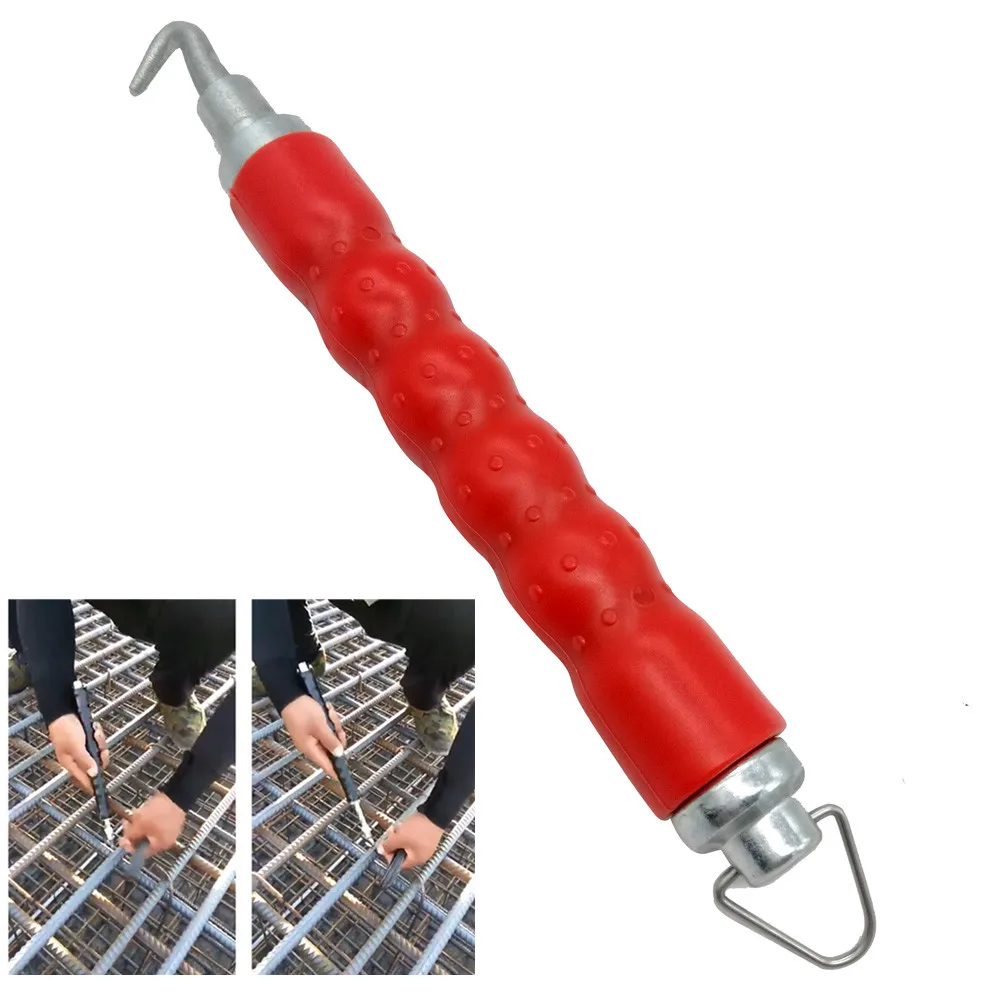

2. Крюк полуавтомат реверсивный.

Более сложная конструкция позволяет ускорить технологический процесс.

Достоинства:

• Уменьшение нагрузки на кисть руки.
• Вращение приспособления целиком исключено, крутится крюк.
• Механизм схож с устройством игрушки юла – для вращения рабочей части достаточно потянуть ручку на себя после фиксации в петле проволоки.

Мастера отмечают один недостаток: габариты не позволяют вязать сложные конструкции. Удобно использовать для арматурной сетки.

3. Профессиональный инструмент.

Строительство крупных объектов подразумевает наличие больших объемов, требуется автоматизация процессов. Инженерами разработано приспособление на аккумуляторах – пистолет для вязки арматуры.

Достоинства:

• Наличие 2 аккумуляторов позволит функционировать непрерывно.
• Высокая скорость.
• Пистолет «заряжен» проволокой. Отсутствует ручное формирование петли.
• Удлинитель для пистолета позволит выполнять вязание, не нагибаясь.
• Катушки используют повторно. Наматывают проволоку вручную. Производители против применения неоригинальных расходников.
• Безотходное производство.

Недостатки:

• Оцинкованная проволока, используемая инструментом, значительно дороже привычного расходного материала.
• Сложная работа с вертикальными плоскостями, с малым шагом между прутками.
• Высокая цена.

Целесообразно для одного раза взять в аренду пистолет для арматуры, изготовить устройство из шуруповерта.

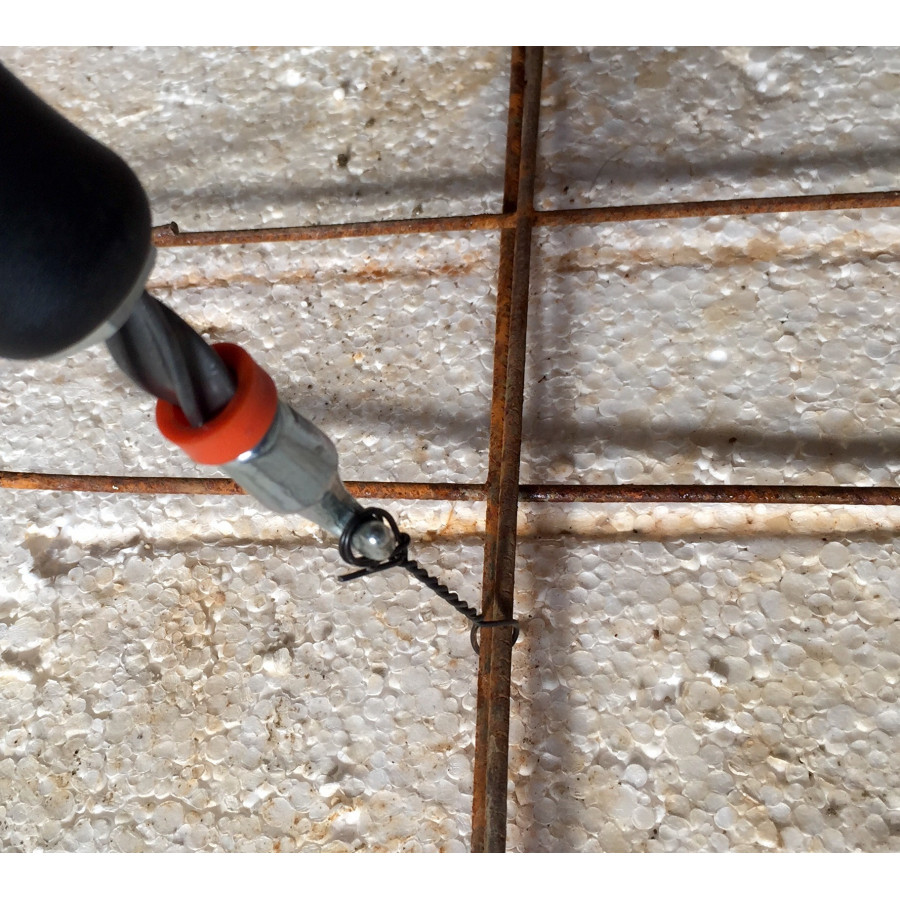

Автоматический крюк своими руками

Безвыходных ситуаций не бывает, ускорить процесс помогут шуруповерт и гвоздь.

Методика сборки:

• Срезать шляпку гвоздя.
• Загнуть метиз.
• Вставить в шуруповерт, трещеткой зажать крюк.
• Провести испытания.

Двухаккумуляторный шуруповерт ускорит техпроцесс.

Техника вязания

Операции крючком следует выполнять в соответствии со СНиП, ГОСТ, проектной документацией. Технология сборки каркаса предусматривает использование проволоки:

• Стальная низкоуглеродистая.
• Оцинкованная.

Диаметр зависит от размера сечения прутка, степени нагрузки собираемого участка: 1.2-2 мм. Стальная проволока, прошедшая через термическую обработку – более прочная и пластичная. Самостоятельно отжиг делают пламенем горелки, направленным под 90° к нити.

Проволока поставляется в виде:

• Бухта – длинномерная продукция. Требует нарезки перед вязкой.
• Бобина – готовый крепеж для арматуры длиной 12-30 см, с кольцами на концах.

Процедура достаточно простая, доступная для выполнения женщинами:

1. Проволока длиной 300 мм складывается пополам.
2. Петля подводится под перекрестие, концы поднять вверх, скрестить.
3. Крюк ввести в петлю.
4. Выполнить вращение рукоятью.
5. Вынуть крюк.
6. Скрутку согнуть.
7. Проконтролировать прочность соединения.

Выбор вида крючка для вязания арматурной сетки зависит от объема работ, профессионализма мастера. Мнения специалистов различны. Оперировать приходится стоимостью инструмента, расходных материалов, сроком окупаемости. Ручной труд с использованием простейших приспособлений незаменим на сложных участках монолитного строительства.

Похожая запись

You missed

Крючок для вязки арматуры: изготовление и применение

Инструкция по изготовлению крючка

Заводские изделия часто не могут полностью удовлетворить потребности строителей, особенно когда предстоят большие объемы работ по вязке каркаса для фундамента. Рассмотрим, как сделать крючок для вязки арматуры своими руками.

Чаще всего работники указывают на недостаточную длину стержня, что не дает возможности вязать узлы в труднодоступных местах, или на неправильный изгиб кончика. В таких случаях приходится делать вязальный крючок прямо на стройплощадке из подручных материалов.

Из арматуры

Для изготовления самодельного крючка понадобится не более двух часов. Такой инструмент арматурщик делает по нужным размерам под свою руку. Чтобы сделать крючок из арматуры, нужно приготовить:

• отрезок рифленой арматуры длиной 350-500 мм. Толщина прута — не более 10 мм;
• заготовка для рукоятки из дерева или пластика;
• две шайбы с внутренним диаметром равным толщине прута;
• две гайки или два подшипника;
• пассатижи;
• топор;
• электродрель со сверлом по дереву 10 мм;
• углошлифовальная машинка с диском для резки металла;
• наждачная бумага.

Последовательность действий при изготовлении крючка для вязания арматуры своими руками:

Чтобы придать будущему изделию гладкую поверхность, железные ребра срезают с прута углошлифовальной машинкой. Этот пункт можно было бы пропустить, если сразу взять гладкий арматурный прут, но рифленые пруты обладают более высокой прочностью и лучше подходят для изготовления самодельного инструмента.

Деревянную заготовку просверливают по центру, подгоняя отверстие под диаметр прута. Делать отверстие нужно точно по центру ручки. После подгонки ручки, ее шлифуют наждачной бумагой.

• На один конец прута наваривается стопорная гайка, не позволяющая ручке слетать. Для этой цели также можно использовать подшипник. На прут последовательно одевают шайбу, деревянную ручку, снова шайбу и гайку. Чтобы ручка хорошо проворачивалась при вязке проволоки, между шайбами должно оставаться небольшое расстояние. Поэтому, при наваривании второй гайки, нужно между ручкой и шайбой подложить сложенную в несколько раз бумагу, которую потом легко удалить.
• Второй конец прута затачивается с помощью углошлифовальной машинки и диска по металлу.
• Отступив от ручки 15-20 мм, прут изгибают под углом 140 градусов, как показано на рисунке. Отступив от места сгиба еще 20 мм, прут еще раз загибают под углом 100 градусов. При работе нужно следить, чтобы все изгибы не выходили за пределы одной плоскости.

Чтобы ручка не рассохлась и не треснула, ее прокрашивают пропиткой дважды. После высыхания пропитки наносится лак.

После завершения работ проводят пробную вязку. При необходимости, меняют углы загиба прутка, подстраивая инструмент под себя.

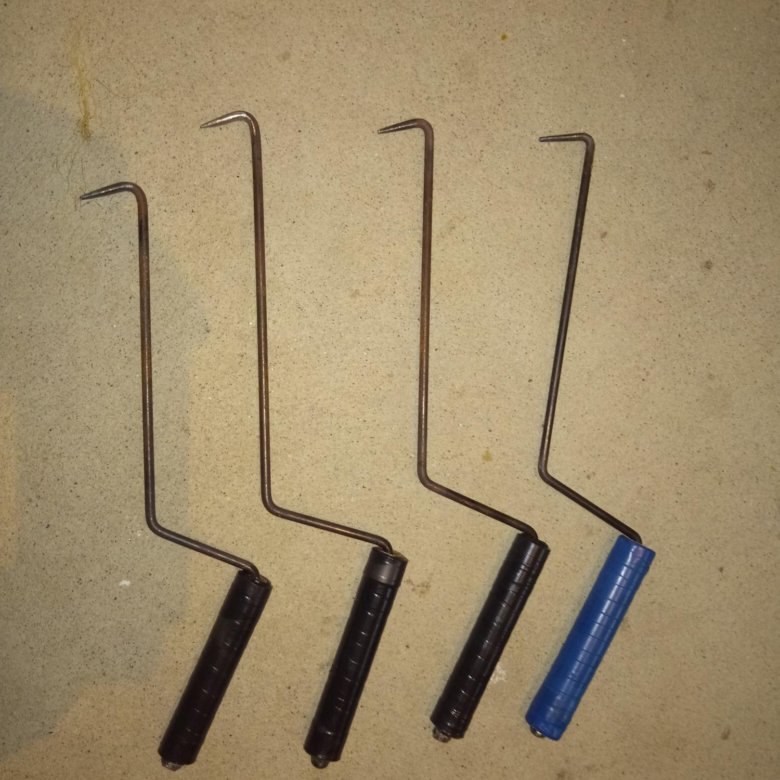

Из электрода

Если необходимо выполнить небольшой объем работы, можно изготовить крючок для вязания арматуры своими руками из электрода. Понадобятся:

• углошлифовальная машинка;
• плоскогубцы;
• электрод 4 мм.

Даже неопытный мастер потратит на изготовление крючка из электрода не более 10 минут. Алгоритм действий следующий:

• с электрода удаляется флюс;
• от конца отступают 20 мм и загибают пруток под углом 90 градусов;
• от второго конца делают отступ в 40 мм и так же загибают пруток под углом 90 градусов;
• двигаясь от второго конца далее, на расстоянии 120 мм от первого загиба вновь изгибают пруток под углом 90 градусов;
• откладывают еще 50 мм и делают еще один загиб под тем же углом;
• конец инструмента затачивают углошлифовальной машинкой.

Из шуруповерта

Еще проще самостоятельно сделать вязальный полуавтомат из шуруповерта. Вместо стандартных бит, в него вставляют кровельный гвоздь, у которого откусывают кусачками шляпку. Кончик гвоздя загибают под нужным углом – инструмент готов

Важные рекомендации по выбору арматуры для фундамента

Диаметр

При выборе арматуры для фундамента в первую очередь уделяют внимание диаметру прутьев. Зависимость проста: чем толще арматура, тем более серьезные нагрузки она способна выдерживать. При определении оптимального диаметра учитываются, прежде всего, характеристики грунта (главный момент – пучинистость) и предполагаемый вес готовой постройки с учетом массы ее внутреннего обустройства и жильцов/посетителей

При определении оптимального диаметра учитываются, прежде всего, характеристики грунта (главный момент – пучинистость) и предполагаемый вес готовой постройки с учетом массы ее внутреннего обустройства и жильцов/посетителей.

Так должно быть в идеале и по правилам. Наряду с этим, многие частные застройщики отказываются от составления проектной документации и выполнения сопутствующих обширных расчетов, придерживаясь усредненных и общепринятых значений. В случае со строительством относительно небольших построек, к примеру, таких как баня, подобный подход является допустимым.

Рекомендации следующие:

• если строение возводится из относительно легких материалов (брус, газоблоки и прочие облегченные строительные элементы из этой серии), применяется арматура диаметром 1,2 см. Использовать для обустройства фундамента прутья диаметром менее 12 мм нельзя – столь скромная по своим габаритным характеристикам арматура подходит разве что для применения при сооружении опоры под забор, ворота и прочие легкие хозяйственные конструкции;

• если строительство ведется с использованием более тяжелых материалов, рекомендованный диаметр арматуры меняется в соответствующую сторону. В большинстве случаев применяют прутья диаметром 1,4-1,6 мм.

Сортамент арматуры

Класс

Вторым важным показателем является класс арматуры. Для частного фундамента подойдет материал класса А-3.

Арматура рифленая а3 марка стали А500С, ГОСТ 5781-82

Арматура этой группы очень удобна в работе (легко гнется без применения специальных инструментов), прочна и надежна. Реже используются прутья класса А-2 (их можно гнуть на 180 градусов, А-3 – на 90 градусов).

Таблица классов арматуры и марок стали

Материал

Не менее важным показателем является материал изготовления арматуры. Ранее в отношении этого момента не возникало никаких вопросов – прутья изготавливались из прочной стали, альтернатив не было.

Арматура стальная

Однако строительный рынок неустанно развивается и расширяется. Одним из подтверждений этому стало появление в продаже стеклопластиковой арматуры.

Стеклопластиковая арматура

Прутья этой группы характеризуются улучшенными эксплуатационными и практическими характеристиками. Среди главных преимуществ стеклопластиковой арматуры нужно отметить нижеперечисленные моменты:

• высокие показатели надежности, прочности и долговечности;
• сравнительно невысокую стоимость;
• малый вес.

Мотки арматуры из стеклопластика

Использование стеклопластиковой арматуры позволяет сэкономить в среднем до 30-40% на покупке и транспортировке материала для обустройства армирующего каркаса по сравнению с более традиционными стальными элементами.

Использование стеклопластиковой арматуры

Малый вес стеклопластиковой арматуры делает возможной ее транспортировку в простом легковом автомобиле. Арматура не имеет ограничений по длине. Для нарезки прутьев применяется обыкновенная болгарка.

Резка стеклопластиковой арматуры болгаркой

В продаже доступна стеклопластиковая арматура различных диаметров, предполагающая применение разных вариантов вязки. Преимущественно для продольного армирования используются 8-миллиметровые стержни, для поперечного – 6-миллиметровые.

Скрепление стеклопластиковой арматуры чаще всего выполняется 2 способами:

• с помощью вязальной проволоки;
• при помощи пластиковых хомутов.

Вариант скрепления арматуры пластиковым хомутом

Скрепление стеклопластиковой арматуры проволокой

Порядок реализации обоих методов остается идентичным для стальной и стеклопластиковой арматуры и будет рассмотрен в соответствующих разделах.

Правила

Перед началом вязки арматуры в каркас, необходимо подготовить продольные и поперечные прутки, а также хомуты и проволоку.

Все это нарезается под определенную длину.

Кроме этого для правильной обвязки следует подготовить схему, по которой будет сооружаться каркас. Расчет материала осуществляется на основании выбранной схемы.

Можно ли сваривать?

Металлические прутья каркаса могут соединяться путем вязки или сварки. Оба варианта допустимы. Сварка требует меньше времени и усилий. Но имеет явные недостатки – при сварке металл теряет прочность.

Кроме того, сварка дает жесткое соединение, которое может негативно повлиять на бетон при усадке. Еще один недостаток сварки – сварочные швы могут со временем под механическим воздействием разрушиться, и каркас станет неэффективным.

Профессиональные строители предпочитают сверке обвязку. Это более трудоемкий вариант соединения, если выполнять его вручную.

Но он обеспечивает: гибкую фиксацию,не нарушающую целостность бетона при усадке, подвижности почвы, вибрациях.

Инструменты для вязки арматуры

Правильно создать прочный каркас «голыми руками» слишком трудно. Операция вязки даже при использовании мягкой проволоки требует приложения остаточно больших усилий.

В строительном магазине можно приобрести специальное приспособление для упрощения рабочих процедур

Оптимальным вариантом является применение инструментов с электрическим приводом. Они, а также другие технические средства, рассмотрены подробно в следующих разделах статьи.

Вязальный пистолет для арматуры

Набор для увязки каркаса

В стандартный комплект современные производители включают:

• Механизм с электроприводом, который создает узел и обрезает проволоку.
• Аккумулятор с отдельным блоком питания. Его наличие упрощает выполнение работ в автономном режиме, без подключения соединительных проводов к сети питания 220 V.
• Чехол, предназначенный для закрепления инструмента на поясе монтажника.
• Инструкции по эксплуатации и чемоданчик для транспортировки и хранения.

Проволока для пистолета предлагается в намотанном виде, на небольших катушках. Производители настоятельно рекомендуют применять только сертифицированные расходные материалы, чтобы продлить срок службы техники, сохранить гарантийные обязательства.

Следующие преимущества пригодятся при выборе такого варианта:

• высокое качество связанных с одинаковым усилием узлов;
• увеличение производительности в 2-4 раза по сравнению с ручными методиками;
• снижение утомляемости;
• возможность выполнения рабочих операций в широком температурном диапазоне.

Для объективности анализа надо не забывать о некоторых ограничениях.

Такой аппарат подходит для скрепления открытых узлов

Проникновение в нижний ярус, сложные угловые места с крупной техникой затруднительно.

Поэтому в реальной ситуации современное техническое оснащение дополняют специальным крючкомКачественная проволока для пистолета стоит дорого

Приобретать это оборудование для реализации разового плана не имеет смысла. Дешевле – взять его в аренду на необходимое количество дней. Следует приобрести достаточное количество расходных материалов и дополнительные приспособления для выполнения рабочих операций вручную.

Крючок для вязки арматуры

Простейшее приспособление для создания узловых соединений из проволоки можно сделать своими руками из обычного гвоздя

С таким компактным инструментом удобно работать в узких траншеях, труднодоступных местах. Совершенствование самодельной конструкции поможет улучшить ее потребительские характеристики:

• Для изготовления вязального крючка можно использовать подходящий по длине отрезок арматуры с минимальным диаметром (6 мм).
• Прочность этого металла выше по сравнению с гвоздем. Наличие выступов на поверхности упросит выполнение рабочих операций с проволокой.
• Создать необходимую форму можно без чертежей, по образцу фабричного изделия, рисунку, фото.
• Толщину и длину ручки, иные параметры изделия не сложно подобрать с учетом предпочтений и физиологии конкретного пользователя.

Индивидуальным инструментом работать удобнее, чем фабричным крючком, рассчитанным на среднестатистического человекаНе сложно разобраться с тем, как сделать простое приспособление для вязки. Но полуавтоматический крючок лучше приобрести в магазине

В этом устройстве вставлен пружинный механизм, который обеспечивает вращение зацепного устройства и петли проволоки. Винтовая нарезка перемещает шток вверх для затяжки узла. В совокупности эти действия ускоряют выполнение рабочих процессов, снижают нагрузку на пользователя.

Опытные мастера используют для решения аналогичных задач автоматический шуруповерт, или электрическую дрель

Они закрепляют крючок в патроне. Концы проволоки, свернутые в кольцо, вращаются с помощью электромотора, быстро и без лишних физических усилий. Как и с пистолетом для вязки, в данном случае также лучше применять инструмент со встроенным аккумулятором.

Материалы для вязки арматуры

Чтобы провести вязку арматуры, нужно сначала купить все необходимое. Прежде всего, это сама арматура: используются стальные пруты определенного диаметра и длины. От толщины арматуры напрямую зависит надежность и прочность готового фундамента, и менее 6 мм в диаметре прутья быть не должны. По длине, в основном, все стержни стандартные – от 6 метров. Лучше приобрести арматуру с доставкой: это удобно и сэкономит силы и время, затраченные на возведение фундамента

Также обратить внимание стоит на поверхность арматуры, ведь есть гладкие изделия, а есть прутья с насечками, гребнями, рифлением. Последние отличаются лучшей адгезией с бетоном, поэтому в итоге получается болле прочная конструкция. Металлические стержни соединяют либо с помощью проволоки, либо с помощью пластиковых хомутов

И именно качество этих соединительных элементов напрямую влияет на целостность и прочность

Металлические стержни соединяют либо с помощью проволоки, либо с помощью пластиковых хомутов. И именно качество этих соединительных элементов напрямую влияет на целостность и прочность.

Проволока для вязки арматуры выбирается с круглым сечением и диаметром 1,2-1,4 мм: если взять более тонкую, то она не справится с нагрузкой, а если более толстую – то ее тяжело будет сгибать. Отлично подходит для данных целей обожженная стальная проволока, которая продается, как правило, в бухтах. Она легко гнется, быстро принимает нужную форму, но при этом отличается высокой прочностью и долговечность. Необожженную проволоку лучше для данных целей не использовать, с ней работать намного труднее: согнуть ее сложно, она часто ломается, но при необходимости ее можно превратить в обожженную. Так, достаточно подержать ее над открытым огнем, а потом оставить охлаждаться на воздухе в течение получаса.

Для вязки понадобятся отрезки проволоки длиной 25-30 см: отрезать или откусывать каждый раз необходимый кусок не очень удобно, поэтому опытные специалисты рекомендует сложить проволоку в несколько раз, соблюдая нужную для работы длину, а потом просто болгаркой перерезать места сгиба. Таким образом, уже через несколько минут все элементы будут готовы, и на постоянное отрезание не придется отвлекаться.

Сейчас все больше популярностью начинают пользоваться пластиковые хомуты, однако многие строители остаются настроенными консервативно и не доверяют этому способу крепления. Тем не менее, использование хомутов обеспечивает надежную фиксацию арматуры, но связано и с множеством тонкостей. Так, «голый» каркас плохо выдерживает динамические нагрузки, и если неправильно наступить на верхние элементы всей конструкции во время сборки или неправильно залить ее бетоном, то некоторые крепления могут не выдержать и треснуть

С особой осторожностью нужно будет использовать и вибрационное оборудование при уплотнении бетона. Очевидным преимуществом пластиковых хомутов является максимально простой процесс их использования, ведь достаточно просто хорошенько затянуть хомут на месте соединения двух прутьев, а это можно сделать быстро и легко

Приспособление из шуруповерта

Рассмотрим всё существующие способы, как можно соединить арматуру. Каждый из вариантов хорош в чём-то своём, и используется строителями, в зависимости от типа строения и проектных требований. Существует 3 способа соединения прутов, с ихней помощью создаётся крепкий и надёжный металлический каркас:

1. Вязка проволокой.
2. Сварка.
3. Пластиковые хомуты.

Эти способы вязки арматуры имеют свои особенности. Каждый из них правильный и применяется в зависимости от требований и используемого материала. При армирование ленточного фундамента для частного дома, часто соединяют арматуру методом сварки, а не связывают её проволокой. Но какой вариант является лучшим?

Предлагаем ознакомиться Баня из бревна (152 фото): бревенчатые рубленные конструкции, двухэтажный дом-баня из сруба, как срубить своими руками

Несмотря на то что это разные технологии, правильный выбор может сэкономить средства и время на строительство, при этом без потерь прочности конструкции. Метод соединения элементов сваркой, раньше считали одним из самых надёжных и эффективных. Однако, подобная технология не всегда является уместной.

Подобный метод имеет некоторые недостатки:

1. Требуется иметь навыки работы со сварочным аппаратом, иначе нужно потратиться на услугах профессионального сварщика. Себестоимость в таком случае увеличивается.
2. Места сварки – слабое место конструкции. Там прочность каркаса становится ниже.
3. Метод не подходит, если использовать стеклопластиковую арматуру. К тому же арматура А-400 (А-3), которая является самой востребованной, не может быть соединена посредством сварки. Только пруты с индексом «С» подойдут для работы, например: арматура А500С.

Поэтому в современном монолитном строительстве, сварку заменили вязкой. Для частных и жилых домов, строительства бани, гаража или других построек – это наилучший вариант соединения арматуры.

Чем же так хорош этот метод? Он имеет следующие положительные моменты:

1. Быстрота выполнения работ. Вязка проволокой занимает мало времени, она простая и не требует навыков. Правда, если делать это вручную, то процесс замедляется. Дальше мы рассмотрим, как же быстро вязать арматуру.
2. Простота устранения недочётов. При работе со сваркой, устранить ошибки, будет труднее, приходиться брать болгарку и разрезать сварочный шов. Проволоку же, достаточно откусить кусачками или же размотать крючком.
3. Чтобы вязать арматуру не нужно быть профессионалом.
4. Процесс армирования можно выполнить в опалубке.
5. Себестоимость работы намного ниже.

Пример вязки сетки из арматуры проволокой.

Если говорить о недостатках, то отметим шаткость готового каркаса. Правда, это не является большой проблемой. Конструкция будет прочной, единственная проблема заключается в том, что при перемещении каркаса в опалубку она начинает расшатываться, в этом случае можно в нескольких местах сделать прихватки арматуры сваркой.

Предлагаем ознакомиться Как выставить маяки из профиля

Чтобы решить такую проблему со стеклопластиковой арматурой, надо привязать несколько раскосов, чтобы конструкция стала более жёсткая и устойчивая. Прогибаясь, натяжка в местах вязки изменяется, каркас гуляет. Поэтому при установке его в опалубку нужно быть осторожными. Лучше вязать арматуру в опалубке или над ней, если выполняется армирование ленточного фундамента.

Основные достоинства этого метода, в том, что он не требует специальных навыков, у него высокая скорость выполнения работ, и надёжная фиксация арматуры.Недостатки, у данного способа следующие:

1. Стоимость. При больших объёмах проволока будет экономней.
2. Скорость выполнения работы (если сравнивать с другими способами вязки).
3. Исправление. Где-то ошиблись, придётся откусывать хомут, он становится негодным, проволоку же можно перевязать.
4. Надёжность. Передвижение по конструкции, связанной пластиковыми хомутами не желательно.
5. Температура. Лопаются при отрицательных температурах.

Инструмент для вязки арматуры можно изготовить на базе шуруповерта. Заранее приготовленный крючок нужной длины и формы вставляется в патрон шуруповерта. Процесс работы такой же, как при вязке ручным приспособлением. Главное — правильно подобрать режим работы оборудования. Основным параметром является скорость вращения.

В случае использования автоматического пистолета завязывание узлов проходит со скоростью 1 узла в секунду. Нарезать проволоку не требуется, она в автоматическом режиме обрезается.

Виды инструментов для вязания арматуры

Способ вязки предполагает использование стальной проволоки для фиксации перпендикулярных друг к другу прутьев в местах их крестообразного пересечения вручную.

Вязальный крючок — это простой и безопасный инструмент, который позволяет связывать прутья арматуры быстро, надежно и ровно.

На сегодняшний день существует три вида готовых крючков для вязания стержней арматуры, которые можно приобрести в магазине. Кроме того, крючок для арматуры можно изготовить самостоятельно.

Ручной

Фото покупного крючка. Ручка вращается свободно.

Простой крючок представляет собой закрепленный на рукоятке стержень с изгибами, которыми захватывается проволока. Вращается крюк для вязки арматуры вручную. Преимуществом ручного инструмента является его доступность, долговечность и простота использования.

Ручной крючок — это отличный вариант для начинающих строителей, который позволит разобраться с алгоритмом вязки, прочувствовать оптимальную степень натяжения проволоки для получения качественных узлов.

Винтовой

Вязальная проволока подбирается диаметром от 0,8 до 2 мм.

Полуавтоматический крючок — это реверсивный инструмент, который работает при поступательных движениях ручки. Приспособление имеет стержень с крючком в виде сверла, которое входит в воронку рукоятки по резьбе, затягивая проволоку.

Стоимость такого инструмента выше ручного. Зато винтовой инструмент дает возможность справиться с большим диапазоном работ в короткие сроки — для того, чтобы полностью затянуть узел, достаточно сделать лишь пару движений.

Механический

Строители, которым дорога каждая секунда, выбирают для вязки арматуры автоматический крючок (пистолет). Принцип работы пистолета основан на полностью автоматическом вращении крючка. Это приспособление — наиболее современное и совершенное, позволяет добиться максимальных результатов и скорости без больших трудозатрат со стороны строителя.

Принцип действия.

Покупка такого крючка для бытовых целей не будет оправдана: работа пистолетом предполагает достаточно большой расход проволоки, да и стоимость прибора высока. А вот на крупных объектах или при выполнении работ, которые нужно сдать в чрезвычайно сжатые сроки, такой вариант — идеальный!

Самодельный

Фото: крюк из проволоки диаметром 3-4 мм.

Покупные крючки не всегда способны полностью удовлетворить строительные нужны. Зачастую, форма их стержня имеет неправильные изгибы, а длина инструментов делается слишком маленькой, что существенно влияет на качество работы. Так как тогда сделать крючок для вязки арматуры правильно?

Чтобы сделать приспособление для вязки арматуры своими руками, нам понадобится электрод для сварки или стальная проволока диаметром от 4 мм.

Для того, чтобы изготовить крючок, необходимо:

1. Смастерить ручку для прибора из куска тонкого шланга под размер стержня или кельмы без лопатки.
2. Вдеть электрод в шланг или вставить в воронку кельмы и зафиксировать (например, при помощи эпоксидной смолы).
3. Загнуть стержень под углом в девяносто градусов на дистанции около 5 см от рукоятки (согнутый прут должен напоминать по виду коромысло).
4. Конец стержня согнуть дугообразно.
5. Перед работой заточить острый край электрода при помощи напильника или точила.

Крючок можно сделать из ненужной отвертки или ручки от строительного валика, загнув острый конец под необходимым углом и слегла заточив его. Автоматический механизм можно сделать, вставив закругленный на конце электрод в шуруповерт.

Самодельный инструмент отлично подойдет для бытовых целей, сэкономит средства и позволит быстро вязать ровные и надежные узлы.

Пошаговая инструкция

Быстро и правильно закрепить арматуру можно при помощи тонкой (диаметром 0,8-1,2 мм) проволоки. Начинающему мастеру это доступно сделать одним из трёх возможных способов.

Способ первый

• Согните пополам отрезок проволоки.
• Отмерьте треть длины от места сгиба и согните пополам повторно.
• Накиньте проволоку так, чтобы с одной стороны оказалась петля, с другой – два конца.
• Вставьте крючок в петлю, придержите его второй рукой и слегка натяните свободные концы.
• Вращайте крючок. Зацепите его за свободные концы и прокрутите на несколько оборотов.
• Загните лишнее.

Способ второй

• Согните вдвое отрезок проволоки, оберните с его помощью соединения арматуры с нижней стороны.
• Зацепите петлю крючком, вставьте в крючок свободные концы.
• Крутите, пока арматура не закрепится жёстко на своём месте.

Способ третий

• Согните кусок проволоки пополам, обведите его на месте стыка по косой линии.
• Проденьте в петлю крючок и натяните проволоку.
• Второй конец согните в точке изгиба крючка.
• Тяните на себя и вращайте крючок.

Вязальная проволока обязательно должна накручиваться вдвое, а лучше – вчетверо. Не экономьте на ней: надёжное и высокопрочное соединение арматурных прутов и фундамент высокой прочности стоит того.

Как вязать арматуру крючком, смотрите далее.

виды, способы изготовления и применения

При армировании монолитных бетонных конструкций всегда необходимо скреплять стержни арматуры между собой. Делать это сваркой долго, неудобно и дорого, поэтому их принято связывать проволокой, используя крючок для вязания арматуры. Это недорогое и простое в использовании устройство продается везде. Сделать его самостоятельно из подручных средств тоже несложно, а научиться пользоваться им сможет даже ребенок.

Крючок для вязания арматуры

Содержание

• 1 Что такое крючок
  • 1.1 Обычный крючок из сварочного электрода
  • 1.2 Как сделать крючок из арматуры
  • 1.3 Крючок винтового типа
  • 1 . 4 Полуавтоматический крючок из шуруповерта
  • 1.5 Автомат для обвязки арматуры
• 2 Технология вязания крючком
  • 2.1 Армирование крючком (видео)

Что такое крючок для вязания

Крючок для арматуры представляет собой ручное приспособление, предназначенное для удобства затягивания вязальной проволоки вокруг арматурных стержней с целью их соединения друг с другом. Представляет собой металлический крючок определенной формы с удобной ручкой. Изделие можно купить, а его цена всего от 2 до 5 долларов, или изготовить самостоятельно, зная особенности его формы.

Арматура крючком

Арматура связана вязальной проволокой, которая имеет толщину не более 1-2 мм. В этом случае для более толстой арматуры берется проволока большего сечения. Продается бухтами, в которых намотано по 50, 100, 200 м. Стоимость бухты незначительна, поэтому не стоит пытаться сэкономить на ней, используя провод, не предназначенный для этой цели.

Форма крючка в виде стержня, кончик которого слегка изогнут, чтобы удобно было захватывать проволоку при проведении самого процесса обвязки. Не каждый магазинный крючок идеален. Бывает, что изгибы неудобные или неправильные, или удилище слишком тонкое, чтобы крючок мог гнуться. Поэтому иногда рациональнее сделать самостоятельный крючок для вязания арматуры.

Соединённые арматурные стержни

Полезный совет! Для изготовления самодельного крючка лучше использовать стальной эластичный стержень. Он не должен разгибаться со значительным усилием.

Обычный крючок из сварочного электрода

Самый простой и дешевый способ изготовления вязального приспособления — из обычного сварочного электрода толщиной не менее 4 мм. Он идеально подходит для небольшого объема работ. Если необходимо связать большое количество арматуры, то от использования крюка-электрода лучше отказаться, так как от него сильно устает рука.

Статья по теме:

Дровокол своими руками: чертежи, фото, инструкция. Как выбрать дровокол. Виды дровокола. Особенности винтовых, гидравлических и реечных дровоколов. Самостоятельная сборка агрегата.

В этом случае устройство можно изготовить из куска тонкой арматуры или другого аналогичного металлического стержня из мягкой, но упругой стали.

Схема вязания арматуры

Как сделать крючок из арматуры

Для изготовления качественного и удобного приспособления, с помощью которого можно без устали связать большое количество арматуры, потребуются:

• кусок стержня арматуры или стальной стержень с аналогичными характеристиками, длиной 15-20 см и диаметром 6-8 мм;
• две шестигранные гайки, а также две шайбы чуть большего диаметра, чем арматура, которые можно плотно надеть на стержень;
• любая отслужившая свое, ручка от отвертки или малярный валик.

Виды крючков для вязания арматуры

Ручка закрепляется на стержне с помощью гаек и шайб так, чтобы он не болтался по нему. При этом необходимо сохранить свободное вращение рукоятки вокруг стержня. Вторая сторона стержня немного заостряется, как шило, и загибается. Как правильно загнуть конец стержня видно на любом фото. Этот вариант немного сложнее, чем в случае с электродом, но работать с ним гораздо удобнее, и его нельзя назвать одноразовым, так как срок службы у него приличный.

Крючок для вязания своими руками

Крючок винтового типа

Самостоятельно сделать такое приспособление не так-то просто, но можно купить готовое в любом магазине. Этот крючок можно считать полуавтоматическим, так как специальное устройство его рукоятки позволяет вращать острие, совершая только поступательные движения. На практике получается, что если потянуть крючок на себя, то кончик поворачивается и натягивает проволоку. При этом от работника требуется прилагать минимальные усилия, а скорость вязания увеличивается в разы. Его использование очень удобно, но стоимость такого устройства значительно выше, поэтому покупать его стоит только для больших объемов работ.

Крючок полуавтоматический

Крючок полуавтоматический из отвертки

Крючок полуавтоматический иногда изготавливается самостоятельно очень простым способом. Для этого возьмите гвоздь с загнутым концом и отколите его шляпку. Этим концом он вставляется в отвертку. После непродолжительной тренировки вы сможете отлично приспособиться к стягиванию арматуры вязальной проволокой с помощью этого самодельного приспособления. Для этого нам понадобится какой-нибудь тонкий металлический стержень, например, гвоздь, лишенный шляпки, один конец которого нужно немного отогнуть в сторону, а другой конец установить в отвертку.

Крюк для вязки арматуры от шуруповерта

Автомат для вязки арматуры

Тем, кто профессионально занимается строительством, целесообразно приобрести специальное автоматическое устройство, называемое пистолетом для вязки арматуры. Его очень удобно использовать, потому что он способен делать один узел в секунду. Проволоку вообще нельзя резать на отдельные куски. Он просто вставляется в приспособление, которое завязывает узел в нужном месте и отрезает концы. Такая пушка работает от аккумулятора, что делает ненужным наличие электрического кабеля на самой стройке.

Пистолет для обвязки арматуры

Технология вязания крючком

Независимо от того, какой крючок мы используем для вязания арматуры, технология всегда будет одинаковой. Это очень просто и доступно каждому. Проволоку необходимо нарезать на куски длиной 30-40 см, однако этот параметр может сильно зависеть от сечения прутьев.

Полезный совет! Прежде чем резать провод, необходимо взять несколько образцов. Рассчитав необходимую длину, можно точнее отрезать проволоку, чтобы не осталось остатка.

Шаги 1-4 — закрепление узла арматуры проволочной петлей

Далее действуем по очень простому алгоритму:

1. Кусок вязальной проволоки, сложенный пополам, оборачивают вокруг узла, который необходимо закрепить.
2. Крючок вводится в образовавшуюся проволочную петлю и зацепляется ею за другой ее конец. После этого выполняются простые вращательные движения.
3. Первые несколько оборотов выполняются достаточно быстро.
4. Затем скорость вращения замедляют и узел стягивают с большой осторожностью, чтобы не порвать проволоку.
5. После этого крюк просто вытаскивается и проверяется прочность соединения.

Шаги 5-8 — намотка проволоки на крючок

Полезный совет! Для проверки надежности стяжки не нужно пробовать саму проволоку. Необходимо покачать прутья арматуры относительно друг друга. Они не должны двигаться.

Крючок для связывания арматуры — простой, но очень нужный инструмент, который несложно сделать самому из подручных средств.

Укрепление крючком (видео)

Рекомендуемые крючки для вязания | KnitFreedom.

Станьте Knitting Superstar™

Войти

Станьте Knitting Superstar™

Войти

Станьте звездой вязания™

Войти

Станьте суперзвездой вязания™

Войти

Станьте суперзвездой вязания™

Войти

Рекомендуемые крючки для вязания

Liat Gat — Founder

22 ноября 2021 г.

Крючки для вязания могут быть изготовлены из пластика, смолы, металла или дерева. Они могут быть невероятно высокого качества или производиться серийно, чтобы предоставить вам самую низкую цену. Вот наши рекомендации по крючкам для любого уровня и бюджета.

Какие лучше купить крючки для вязания, если вы только начинаете? Что делать, если у вас болит запястье или рука, когда вы вяжете крючком, и вы думаете, что это может быть связано с вашими крючками? А что, если вы просто любите вязать крючком и очень хотите побаловать себя качественными инструментами?

Наши рекомендации по крючкам для вязания

Крючки для вязания могут быть изготовлены из пластика, смолы, металла или дерева. Они могут быть невероятно высокого качества или производиться серийно, чтобы предоставить вам самую низкую цену. Вы можете обнаружить, что что-то среднее подходит вашему бюджету и поможет вам получить еще больше удовольствия от вязания крючком.

Если вы испытываете усталость в руках или запястьях при вязании крючком, вам обязательно понадобится крючок с мягкой или эргономичной ручкой. Я сам только что заказал набор крючков для вязания Furls (представленных внизу этой страницы), чтобы лично попробовать их очень рекомендуемые эргономичные крючки. P.S. Их распродажа в Черную пятницу проходит ПРЯМО СЕЙЧАС.

В поисках замечательных крючков для вязания мы нашли базовые стартовые наборы; средние, качественные крючки; и необычайно красивые и эргономичные крючки для семейных реликвий, и соберите их для себя в этой удобной справочной таблице ниже.

Рекомендуемые крючки для всех уровней

Это небольшая часть нашего урока вязания крючком, который скоро будет опубликован.
