Сложная кровля: расчет, формы и конструкция

• Описание
• Особенности проектирования и строительства
• Распространенные виды
• Вальмовая
• Многощипцовая

Конструкция крыши коренным образом влияет на внешний вид дома. В ней может отображаться индивидуальность здания, подчеркивается особенный дизайн. Именно поэтому сложная кровля становится популярной и востребованной как в частном, так и в коммерческом строительстве. Но как скажется ее конструкция на эксплуатационных свойствах? Для этого необходимо проанализировать ее характеристики.

Описание ↑

Прежде всего, нужно узнать, какие конструкции относятся к сложной кровле. Определение можно взять из СНБ ГЭСН 12 1.11. Согласно этому нормативному документу существует 3 вида кровли в зависимости от сложности.

1. Простая. На 100 м² поверхности приходится максимум 2 ската.
2. Средняя. На такой же площади может находиться от 2-х до 5-ти скатов.
3. Сложная. Количество скатов превышает 5.

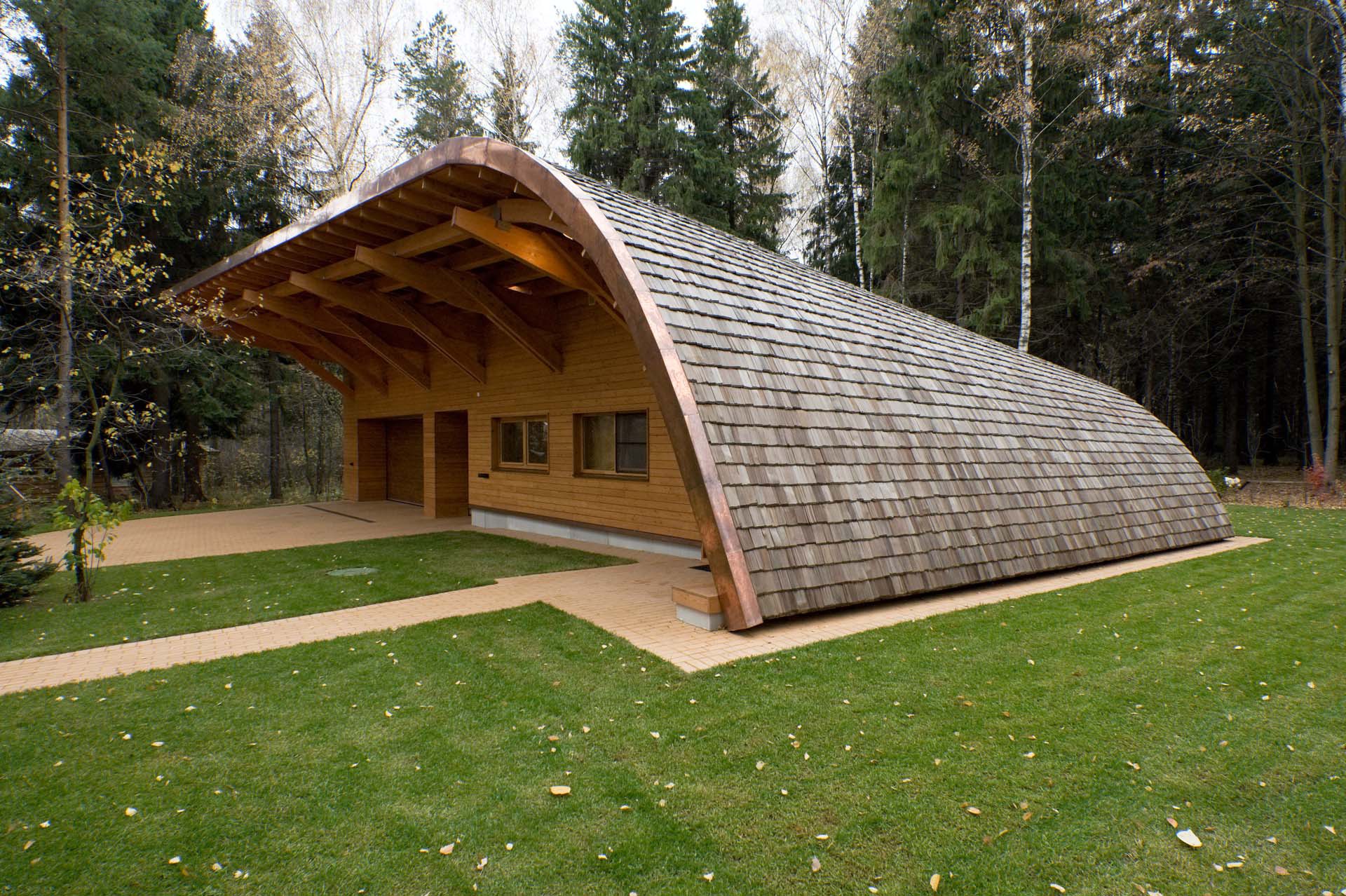

Однако нужно учитывать и форму. Если ознакомиться с принятой классификацией по ЕНиР-7: 1 к сложным конструкциям относятся криволинейные (купольные, шатровые, сводчатые) с совмещением их по периметру свыше 10%. Если суммировать все эти данные, то можно сформировать общее определение.

• Крыша сложной формы характеризуется наличием 5-ти и более плоских скатов, либо их меньшим количеством при характерной криволинейной поверхности.

Помимо оригинального внешнего вида подобные конструкции должны выполнять свои прямые функции – защиту здания от влияния погодных факторов и максимальное сохранение тепла в нем. Во многом это зависит от применяемой схемы установки и расходных материалов. Поэтому самостоятельное конструирование не рекомендуется. Эта работа должна выполняться профессиональными архитекторами, так как они учитывают все необходимые факторы и нюансы. В противном случае кровля не будет выполнять своего предназначения, и увеличиться трудоемкость поддержания ее в соответствующем состоянии.

Особенности проектирования и строительства ↑

Составление проекта сложной кровли является неотъемлемым этапом при создании документации для строительства нового дома. Также возможен монтаж новой крыши для старого здания. Но в этом случае в расчет берутся характеристики несущих стен, максимальная нагрузка на них.

Что необходимо предусмотреть, чтобы сделать функциональную и красивую сложную кровлю? Фото уже готовых проектов выгодно отличаются от стандартных. Для достижения такого результата архитекторы и инженеры обращают внимание на следующие параметры.

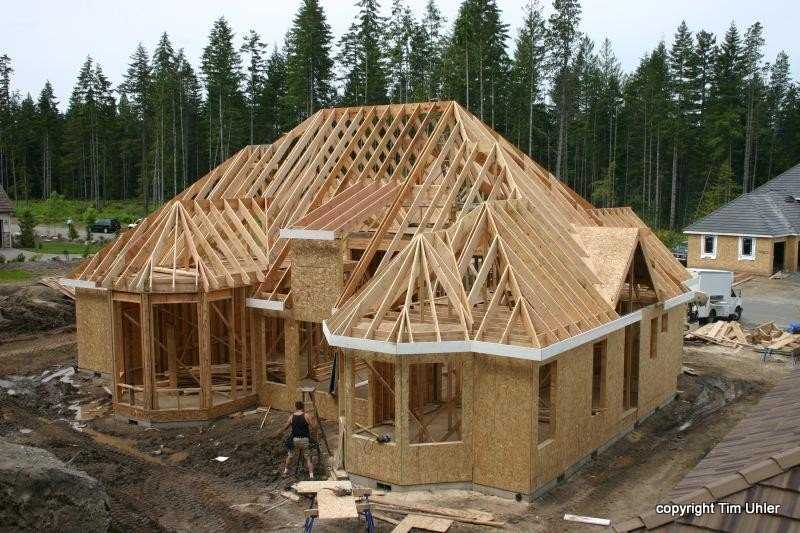

• Стропильная система

Поэтому, помимо них учитывается конфигурация и расположение монтажной обрешетки.

• Угол наклона

Также нужно учитывать трудоемкость организации ендов – мест состыковки скатов. При большом угле наклона между ними установка стандартных пластиковых или оцинкованных коробов невозможна. Поэтому ендова обустраивается с помощью мягких материалов – рубероида с битумным покрытием и специальных монтажных лент.

Учитывается количество сложных элементов, которые присущи большинству видов сложной кровли. Узлы несут определенную эксплуатационную и эстетическую нагрузку.

• Ендовы. О них говорилось выше. Проблема проектирования и монтажа может возникнуть при одновременном примыкании 2-х и более скатов друг с другом.
• Конек. Предназначен для соединения скатов в верхней точке их соприкосновения. Должен выполнять функции защиты от внешних погодных факторов, а также является важным элементом при создании вентиляции крыши.
• Дополнительные элементы. К ним относятся защитный парапет, снегозадержатели на крыше, вентиляционные трубы и т.д. Актуальность монтажа определяется еще на этапе проектирования и связана с особенностью конструкции и ее свойствами.

Все это напрямую сказывается не только на строительстве, но и на ремонте сложной кровли. Профессиональный подход заключается в создании инструкции для проведения восстановительных или обслуживающих работ. При этом предусматриваются меры безопасности.

Совет

Также к расчетной снеговой нагрузке суммируют ее возрастание за счет нахождения на крыше рабочего персонала.

Распространенные виды ↑

Если была выбрана сложная конструкция крыши, то сразу нужно подготовиться к увеличению расходов по ее созданию – как на проектирование, так и на строительство. Чаще всего выбирают проекты с прямолинейными плоскостями скатов. По своей трудоемкости они не сильно отличаются от стандартных, разница составляет в расходе материала.

Вальмовая ↑

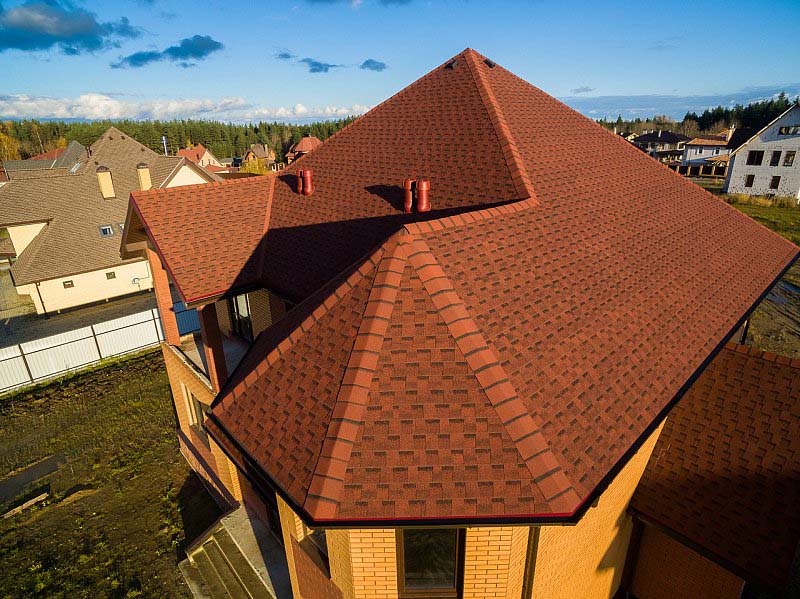

Она состоит из 4-х скатов, два из которых образуют конек здания. Другие имеют треугольную форму и примыкают по торцам крыши. Несмотря на кажущуюся простоту нужно учитывать несколько нюансов при строительстве и обустройстве.

1. Обеспечение герметичности на стыках ската. Эта задача решается с помощью установки мягкого водонепроницаемого материала с битумной пропиткой и стальных защитных элементов.
2. Желоба водостока должны располагаться под каждым скатом, формируя замкнутую систему водоотвода.

Вальмовую крышу можно сделать самостоятельно. Главное, учитывать снеговую нагрузку и правильно рассчитать ее вес. Он не должен превышать заданный параметр для несущих стен здания.

Многощипцовая ↑

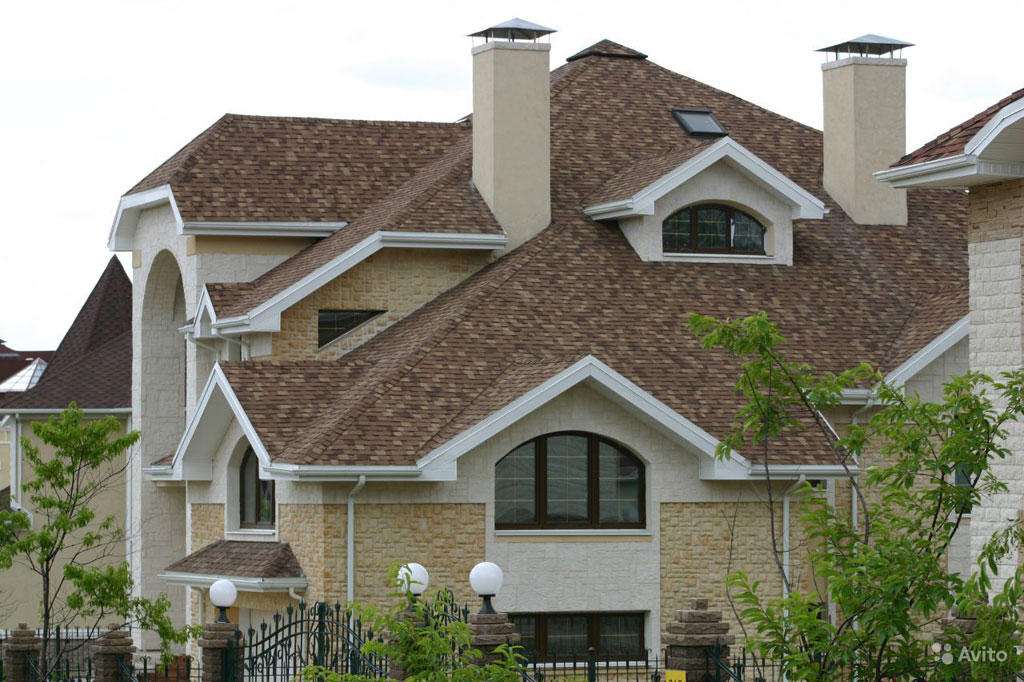

В конструкцию входит несколько пар скатов, соединенных между собой ендовами.

К положительным сторонам многощипцовой крыши можно отнести по-настоящему индивидуальный дизайн и возможность использования чердачного помещения в качестве жилого. Обычно для этого устанавливают мансардные окна.

Нужна ли сложная кровля для стандартного дома? Для ответа на этот вопрос нужно определиться с бюджетом строительства и требованиями к внешнему виду здания. Зачастую делают крышу обычной двухскатной. Но если есть желание сделать интересный и отличающийся от других дом – сложная кровля будет оптимальным способом на практике реализовать подобный проект.

© 2023 stylekrov. ru

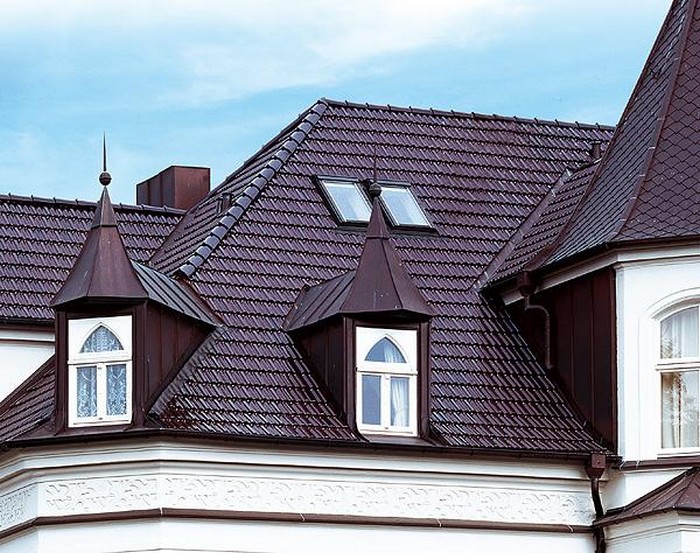

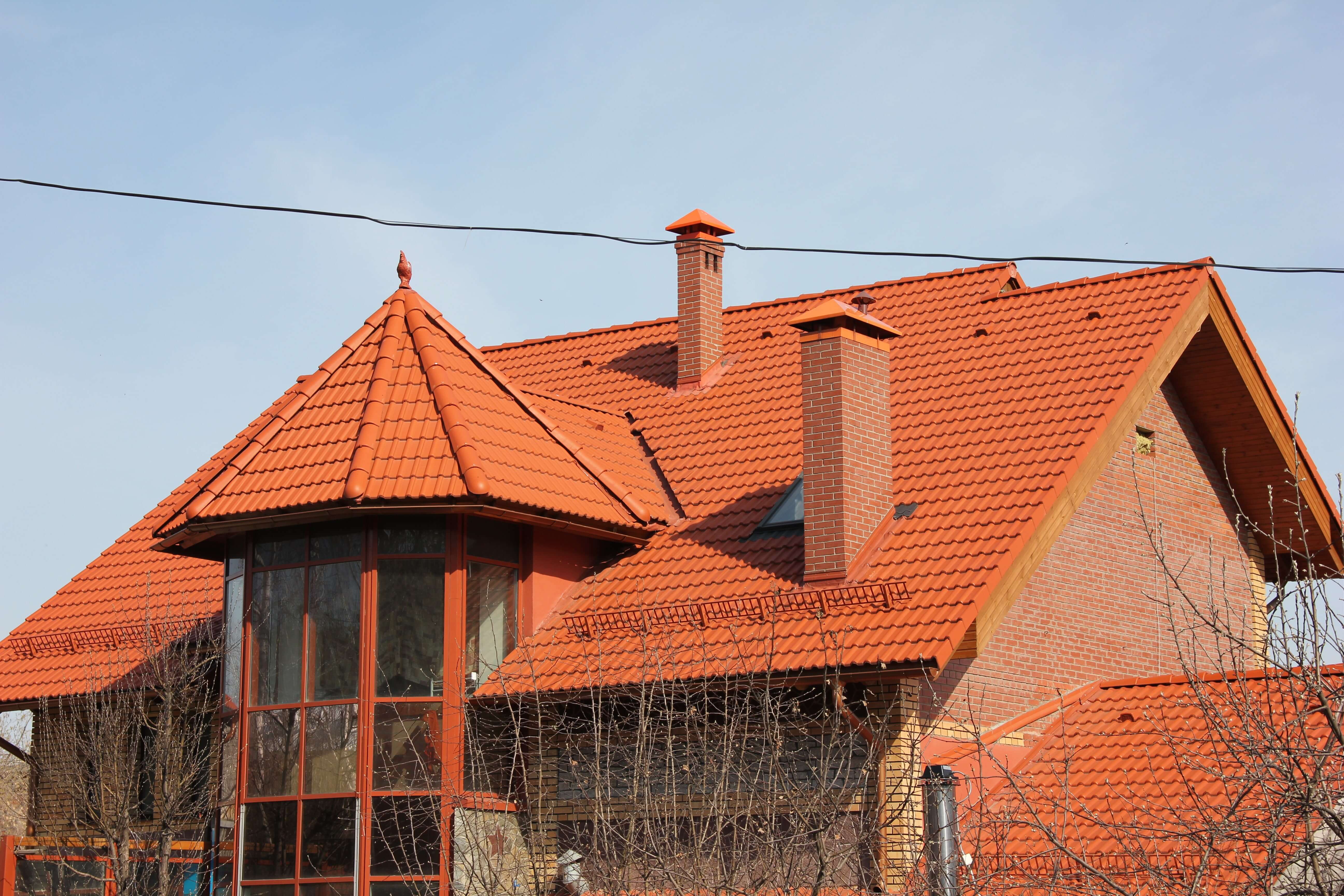

сложные крыши частных домов на фото

1. Описание
2. Особенности
3. Основные виды сложных крыш
4. Вальмовая крыша
5. Многощипцовая крыша

Конструктивное исполнение кровли крайне сильно влияет на экстерьер дома, его внешнее восприятие. В крыше можно отобразить как индивидуальность постройки, так и оригинальность дизайнерской задумки. Именно по этой причине сложные крыши набирают все большей популярности и востребованности как при строительстве частных домов, так и коммерческих построек. Каким образом конструкция кровли скажется на эксплуатационных свойствах, зависит от того, какие характеристики она имеет.

Описание

Изначально нужно выяснить то, какие именно крыши можно назвать сложными. Согласно нормативным актам выделяют три вида кровли:

• Простая. В этом случае на сто квадратных метров приходится не более двух скатов.
• Средняя. На аналогичной площади располагается от двух до пяти скатов.
• Сложная. В этом случае скатов более 5.

При этом также важно учитывать форму сооружения. Согласно классификациям купольная, шатровая и сводчатая крыши также относятся к сложным. В целом следует, что сложная форма крыши характерна наличием пяти или более скатов, а также их меньшим количеством при наличии криволинейных поверхностей.

Помимо необычного внешнего вида сложные крыши должны выполнять свою основную задачу – защищать дом от капризов погоды, сохранять тепло, уют и умеренную влажность внутри сооружения. Строить такую крышу самостоятельно нельзя, так как конструкция и расходные материалы имеют большое влияние на качество крыши и этот процесс лучше доверить профессионалам. Опытные архитекторы способны учитывать все основополагающие нюансы и факторы, а значит, смогут гарантировать хорошую кровлю со сложным внешним видом. Если же сделать все самостоятельно, то можно потерпеть неудачу, ведь крыша не сможет справляться со своими прямыми обязанностями, а поддерживать ее в оптимальном состоянии будет достаточно трудно.

Особенности

Прежде, чем заняться установкой сложной крыши нужно разработать проект, создать всю необходимую документацию еще на этапе строительства дома. Если же это существующее здание, то можно провести монтаж новой крыши. В этом случае нужно брать во внимание технические возможности и характеристики несущих стен, выяснить, какую максимальную нагрузку они способны выдерживать.

Для того, чтобы крыша была сложной, оригинальной внешне, но при этом максимально функциональной нужно обращать внимание на некоторые параметры, что являются основополагающими.

Главным фактором станет стропильная система, которая является основой крыши. В зависимости от внешних данных крыши разделяют на криволинейные и прямолинейные. Также при сооружении стропильной системы нужно учитывать географическое положение дома, возможную нагрузку ветра и снеговых осадков. Стропила обязаны справляться не только с внешним давлением, но и обеспечивать сохранность покрытия.

В связи с этим нужно учитывать конфигурацию монтажной обрешетки, ее расположение. Именно они формируют площадку, где будет расположен защитный материал: ондулин, рубероид, черепица или иной материал.

Важным параметром станет угол наклона. Считается, что истинная сложная крыша должна составить 65% от высоты фасада. Однако при таком большом наклоне появляются другие проблемы, что также могут создать много трудностей при проектировании и установке крыши. В первую очередь нужно продумать систему водостока, правильно организовать и соорудить ее. Во-вторых, снегозадержатели не должны устанавливаться на крыши с таким углом скатов.

Кроме этого трудным процессом станет организация ендов, так как места состыковки скатов трудно организовать при таком большом угле наклона. Все это объясняется тем, что стандартные оцинкованные или пластиковые коробы здесь нельзя установить, приходится обустраивать места состыковки рубероидом с битумным покрытием. Для установки рубероида используются специальные монтажные ленты.

Необходимо брать во внимание число сложных элементов, узлы в кровле также имеют эксплуатационную и эстетическую нагрузку. Достаточно серьезной проблемой станет примыкание скатов. В верхней точке соприкосновения скатов нужно устанавливать конек, что будет соединять скаты, а также служить важным элементов при установке вентиляции кровли. Нужно определить приоритеты, выяснить, какие дополнительные элементы нужны или нет. Выяснить, нужны ли снегозадержатели, защитные парапеты и трубы вентиляции нужно еще на этапе проектирования.

Основные виды сложных крыш

Если выбор пал на сложную крышу с оригинальным дизайном, то нужно быть готовым к тому, что придется знатно потратиться. Увеличенные расходы будут как на этапе создания крыши, так и во время ее проектирования, строительства. Зачастую выбирают кровлю, имеющую прямолинейные скаты, так как они не особо сложные при сооружении, разница заключается лишь в количестве используемых материалов. Если же выбрана крыша с кривыми линиями, то придется увеличить расходы, нанять профессиональных архитекторов и строителей, которые смогут до деталей продумать дизайн крыши, спроектировать, а затем построить ее.

Вальмовая крыша

Такой тип кровли состоит из четырех скатов, конек здания образуется из двух. Остальные внешне напоминают треугольник и соприкасаются с торцами крыши. Изначально может показаться, что эта крыша простая, но это не так и нужно учитывать ряд нюансов.

Особенности строительства вальмовой крыши:

• Нужно обеспечить герметичность в местах стыков скатов. Лучше всего эту проблему устранять с помощью мягкого материала, что был пропитан битумом, крепится покрытие с помощью стальных элементов.
• Необходимо создание замкнутой системы водоотвода. Такой эффект можно создать если под каждым скатом расположить желоб водостока.

Создать и построить вальмовую крышу можно самому, однако нужно учитывать возможную нагрузку на кровлю. Также необходимо правильно рассчитать вес кровли, который должен быть не больше параметра, заданного для несущих стен дома.

Многощипцовая крыша

Конструкция этого типа кровли включает в себя несколько пар скатов, что соединяются ендовами. Такая крыша является эталоном сложности и оригинальности, однако придется столкнуться и с трудностями. В первую очередь это касается веса конструкции, проектировать и сооружать такую крышу самостоятельно просто запрещено.

Среди достоинств крыши стоит выделить ее оригинальный внешний вид, конструктивную сложность и неповторимость. Именно такая крыша способна преобразить любой дом, сделать его уникальным. Если же под крышей расположена мансарда, то в кровле можно сооружать специальные мансардные окна.

Преодоление сложных крыш — Изысканное домостроение

Краткое содержание: Монтажник крыш Райан Смит подробно описывает свой метод выкладки боковых вальм и ендов, которые необходимо отодвинуть от угла, чтобы создать равные и ровные свесы.

Я не начинал с отличных методов для определения и резки сложных крыш. На крышах с ублюдком бедра и долины , я ждал, пока стены будут подняты, и использовал струны и квадраты для определения углов. Вроде получилось, но не идеально. После многих лет поздних ночей и выходных, проведенных в моем гараже и за его пределами, обрабатывая идеи и проверяя их, а также применяя эти уроки на реальных домах, я научился разбираться в большинстве вещей самостоятельно. Теперь я могу начать придумывать и резать крышу до того, как остальная часть команды закончит палубу первого этажа (не то чтобы они были достаточно медленными, чтобы это произошло).

Большая часть моего обучения резке крыш в основном самоучка включала определение углов и смещений для неправильных ребер и неправильных ендов — того, что строители называют ублюдками. Ублюдок — это любое бедро или долина, которая поддерживает различных скатов крыши по с каждой стороны — скажем, 7 дюймов 12 с одной стороны и 12 дюймов 12 с другой. Эта неправильная геометрия является головной болью для многих плотников. Если вы хотите сохранить равные, ровные свесы, ублюдочное бедро или впадина не могут приземлиться на угол, как это было бы с одинаковыми шагами с обеих сторон. Бедро или долина должны отойти от угла, чтобы сделать это возможным. Насколько он смещается и в какую сторону зависит от шагов и глубины нависания. Вырезы птичьего рта и/или высота пластин на верхней части стен по обе стороны от углов также будут разными.

Есть способы вычислить все это, используя только калькулятор, и есть много разных способов визуализировать эту неправильную геометрию. Я разработал свой собственный метод рисования всего этого, чтобы увидеть, что происходит. Я делаю один чертеж высоты с разными шагами, чтобы определить высоту над плитой для обычных стропил. Затем я создаю чертеж вида в плане, который я могу использовать, чтобы увидеть все углы, которые мне нужны, чтобы сделать разрезы стропил для каждой части крыши, а также любые вычеты или дополнения, которые мне нужны для расчета длины стропил и конька. Тем не менее, я все еще использую свой строительный калькулятор для некоторых базовых расчетов, а не рисую некоторые вещи, отчасти для экономии времени, потому что я понимаю, что происходит, а отчасти для того, чтобы чертеж не был слишком загружен.

Я рисую эти штуки в натуральную величину на листах фанеры. На каждый дом, который мы складываем, я всегда заказываю два листа 3/4 дюйма. прямоугольная фанера только для этого. Я ненавижу пытаться рисовать на OSB; обычно у него слишком много текстуры для четких линий. Важно убедиться, что край, с которого вы начинаете, является прямым, иначе углы будут неправильными (вы можете нарисовать прямой угол, но это не так просто, как снять рулетку с края). Чем тоньше линии, тем точнее все будет. Я затачиваю свой столярный карандаш до остроты и оттачиваю его на шлифовальном бруске каждые пару линий. Для измерений и прямых линий я использую рулетку, угольники для каркаса и стропил, а также длинную металлическую линейку.

Это все, что нужно настроить для расчета. Сделал бы я это так, если бы не был самоучкой? Если бы я учился в школе или у другого кровельщика, этот метод не имел бы для меня особого смысла. Но это работает, и это может быть хорошей отправной точкой для тех, кто пытается понять, как создавать сложные крыши. В следующем выпуске я расскажу об эффективной резке крыш, так что следите за обновлениями.

ВИД СВЕРХУ: Метод рисования в плане, показанный в этой статье, дает представление с высоты птичьего полета о том, как боковые бедра и долины пересекают внешний край стен, на которых они сидят, и субфасцию, которая прибивается гвоздями. им. На приведенных ниже рисунках показано, как неправильное ребро (слева) и неправильной формы ендова (справа) соотносятся с чертежами в плане (видны на обшивке справа), которые мы создадим на следующих страницах.

1) РАЗМЕЩЕНИЕ ПТИЦЫ

Если вам нужны одинаковые и ровные свесы, то для разных шагов по обеим сторонам бастарда необходимо внести коррективы, чтобы компенсировать разный подъем на одном и том же участке. Вырезы птичьего рта, высота пластины или и то, и другое будут отличаться от одной стороны угла к другой. Возможно, вам придется добавить дополнительные пластины, короткую каленую стену или сделать стену выше на более крутой стороне крыши, чтобы правильно расположить стропила. Это упрощает визуализацию и вычисление высоты пластины и высоты над пластиной (HAP) для птичьего рта.

Начните с рисования фасции и линии здания (расстояние между внешним краем фасции и линией здания равно выступу), затем продлите откосы назад от верхнего центра фасции через линию стены ; эти линии представляют вершины стропил. Начертить поле можно, просто выровняв 12-дюймовый. отметка на лезвии обрамляющего квадрата с верхним центром фасции, отмечающая соответствующий шаг от языка квадрата и соединяющая эту отметку с верхним центром фасции. После того, как линии для вершин стропил будут нарисованы, измерьте и отметьте глубину стропил на квадрате от них и нарисуйте линии, обозначающие основания стропил.

HAP отчасти продиктован кодом — есть максимум, который вам разрешено врезать в стропило. В Международном жилом кодексе (IRC) этот максимум составляет одну четверть глубины стропильного материала. Там, где я работаю, нам разрешено углубляться до одной трети — во всяком случае, меня никогда не призывали к этому. Я использую это требование в качестве руководства для установки HAP в задней части птичьей пасти. После того, как стропила нарисованы, я рисую птичий рот и пластину, на которой он сидит. Исходя из этого, я могу просто посмотреть, как другие стропила пересекают линию стены, чтобы определить разрезы птичьего рта и дополнительную обшивку или высоту стен, необходимые для их поддержки. На верхнем чертеже показано обычное стропило 7 из 12 поверх стандартной стены. На нижнем рисунке показано то же самое стропило с наложенным стропилом 12-в-12. Они начинаются с одной и той же точки в центре фасции, но для поддержки более крутого уклона требуется дополнительная высота стены.

2) СОЗДАНИЕ ВЫСТУПЛЕНИЯ

Я начинаю с линий, представляющих внешнюю сторону фасции. Начиная с нижнего правого угла, нарисуйте линии на 2 дюйма от обоих краев, продолжая их до краев сверху и снизу, а также слева и справа, убедившись, что они перпендикулярны краям фанеры. Лезвие обрамляющего угольника шириной 2 дюйма — это простой способ получить это смещение.

Затем я отмечаю толщину фасции и половину толщины фасции и рисую линии, идущие к концу листа, чтобы обозначить их. Линия половинной толщины — это то, что я называю «точкой плоскости» — по ней я строгаю обшивку. Вам не обязательно делать это таким образом, но это обеспечивает плавный переход от фасции к настилу крыши для капельницы.

Установив фасцию, я рисую линии пластин, которые представляют внешнюю сторону здания. Это навес. Отмерьте от лицевой стороны фасции полную глубину выступа в обоих направлениях. Я работаю в реальных размерах; в этом случае выступ составляет 16 дюймов, поэтому я измеряю 16 дюймов снаружи фасции. Пересечение этих линий пластин дает вам как внутренний угол, так и внешний угол.

3) ОТМЕТИТЬ ОСЕВУЮ ЛИНИЮ

Следующий шаг — это ключ, открывающий все двери: установление угла обзора бедер и долин. Бедра всегда предпочитают более крутой шаг; они будут двигаться назад по плите, имеющей более крутой склон (с долинами все наоборот). Здесь мы работаем с 7-в-12 и 12-в-12, и нам нужно определить, где эти два шага сходятся. Наш пробег составляет 16 дюймов от внешней стороны фасции до линии пластины. Точка плоскости, где я хочу, чтобы обшивка соприкасалась с фасцией, находится на расстоянии 3/4 дюйма от нее, оставляя 15-1/4 дюйма. Это пробег. В строительном калькуляторе введите 15-1/4 дюйма. ‘РАБОТА’ , 7 дюймов. «ШАГ» , затем нажмите «ПОДЪЕМ» . Сторона бедра 7-в-12 поднимается на 8-7⁄8 дюйма по сравнению с этим пробегом. Теперь нам нужно выяснить, где сторона бедра 12 дюймов 12 поднимается на 8-7/8 дюймов. Это легко сделать с шагом 12, потому что это угол 45 ° от горизонтали. Итак, 8-7⁄8 дюймов. ‘RISE’ на 12-дюймовом ‘ШАГ’  равно 8-7/8 дюйма. (Для другого шага, скажем, 9-в-12, просто введите 8-7/8-дюймовый подъем, 9 дюймов «ШАГ» , затем нажмите «ПУСК» , и калькулятор точно скажет вам какой пробег вам нужен). Чтобы найти пересечение 7-в-12 и 12-в-12 на линии пластины, отмерьте 8-7/8 дюйма от точки плоскости вдоль линии пластины 7-в-12 и отметьте его. Проведите линию от центральной точки угла лицевой панели (это одна и та же точка плоскости, будь то внутренний или внешний угол) через отметку на линии пластины и продлите эту линию до края листа. Это становится общим центром для бедер и долин. Эта линия никогда не движется. Бедра будут смещаться вокруг нее (долины — нет), но эта линия всегда будет на месте. Отметьте эту линию как центральную, чтобы отслеживать, что к чему.

4) ИЗМЕНИТЬ РАСПОЛОЖЕНИЕ БЕДРА

Чтобы фасция выровнялась на второстепенном бедре и имела одинаковые выступы, бедро должно немного сместиться. Выяснить это легко, используя технику французского писца. Нарисуйте перпендикулярную линию от центрального угла фасции, измеряя толщину материала бедра в каждом направлении. Здесь мы показываем 1-3/4 дюйма. лат. Отметьте 1-3⁄4 дюйма в обоих направлениях от конца центральной линии. Затем от концов этой перпендикулярной линии проведите линии, перпендикулярные центру фасции (плоская точка). Расстояние между точками пересечения этих двух линий с точкой плоскости точно соответствует ширине материала. Обратите внимание, что эти пересечения находятся на разном расстоянии от осевой линии — это называется «сдвиг по отвесу», и это должно произойти для выравнивания плоскостей крыши. Техника французского писца дает вам фактическое расположение плеч вальмового стропила.

Из этих точек нарисуйте внешние края (плечи) бедра. Для этого измерьте расстояние от каждой из точек, представляющих плечо бедра сзади, до общего центра, или просто измерьте длину с одной стороны, проведите линию, а затем измерьте и отметьте ширину материала (1-3⁄ 4 дюйма) от этой линии. Я проношу эти линии только к внутренней части лицевой панели, потому что именно там они получают отвесные хвостовые разрезы. Обратите внимание, что углы скоса этих отвесных срезов находятся прямо здесь.

5) ОТМЕТЬТЕ ПТИЦУ ПУТЬ

Я не хочу делать гигантский скос на своей птичьей пасти — я собираюсь сделать его прямоугольным. Но вы можете видеть, где бедро касается линии пластины. Прямоугольник через бедро от этой точки. Я обычно расширяю эту строку, чтобы сделать ее действительно очевидной, и обозначаю ее — в данном случае «BM LVL HIP».

Затем отмечаю вычеты и прочие важные для верстки вещи. Сначала я отмечаю расстояние от внешнего угла до края вальмового стропила — насколько его край смещен от угла. Это простое измерение — здесь это 8-3⁄8 дюйма. Это важно, главным образом, для разметки линии плиты при «укладке» (термин кровельщика для сборки) крыши. Мы отмечаем это измерение на пластине, чтобы точно знать, где край бедра должен располагаться по отношению к углу.

Для расчета прогона вальмового стропила необходимо знать прогон до конька от обеих линий настила; Бег бедра — это всего лишь гипотенуза этого треугольника. Расстояния от линий пластин до центральной линии в задней части птичьего рта — точки, до которой я рассчитываю длину бедра, — становятся вычетами или добавлениями к пробегам для каждого шага. В этом случае, поскольку бедро смещается от линии платформы 7 из 12, я бы вычел расстояние от угла до центра птичьей пасти из пробега на стороне 7 из 12 (9в. ). Расстояние от центра птичьего рта до линии пластины 12 дюймов 12 добавляется к пробегу на стороне 12 дюймов 12 (1-1/8 дюйма).

6) ЦЕНТР ВАЛИНЫ

В отличие от вальм, впадины не нужно смещать от центральной линии, чтобы сохранить правильный выступ, поэтому я центрирую их по ней. Хитрость здесь в том, чтобы перестать смотреть на рисунок как на внешний угол и смотреть на него как на внутренний угол. Самое главное, что вы заметите, это то, что ендовное стропило разделяет линию пластины с более пологим уклоном, а вальма разделяет линию пластины с более крутым уклоном. Это всегда так.

Начиная с осевой линии, измерьте и отметьте половину толщины материала обрамления желоба в каждом направлении — в данном случае 7/8 дюйма в каждом направлении. Проведите эти линии к краю листа, начиная с внутреннего края фасции, что создает внутренний угол на конце стропила. Углы в этом углу — это именно то, что я собираюсь вырезать в конце долины, чтобы поймать 2x субфасцию.

Я также вырезал птичий рот для долины. Точно так же, как я делал это для бедра, я провожу линию от места, где ендова пересекается с плоскостью пластины, через стропило ендовы.

Затем я определяю поправки, которые мне нужно внести в прогон, чтобы рассчитать длину стропила ендовы от конька до центра птичьего рта. Я отмечаю линии от точки, где птичий рот касается квадрата центральной линии, до обеих линий пластины. Здесь эта центральная точка находится на расстоянии 6-5/8 дюйма от линии пластины на стороне 12-дюймов-12 и 7/16-дюйма. от боковой пластины 7-в-12. Эти длины используются при расчете хода долины. В нестандартной ситуации ендовы всегда длиннее бедер, и рисунок дает простой способ проверить правильность ваших расчетов. Измерьте расстояние от птичьего рта долины до птичьего рта бедра; на эту величину бег по долине всегда будет длиннее, чем бег по бедру.

7) НАЙТИ УГЛЫ НА ПЛАНЕ

Я обычно рисую гребни, но на самом деле их полезно включать только в том случае, если у вас сломано бедро или вам нужна дополнительная точность при расчете длины ендовы. Все углы плана, которые также являются углами скоса, необходимыми для резки, уже есть на чертеже. Для их измерения можно использовать угломер или угольник для стропил. Если вы хотите немного больше точности, вы можете использовать математику. Один из способов состоит в том, чтобы просто вставить подъем и разбег одного из треугольников на чертеже в строительный калькулятор и нажать 9.0004 «ШАГ» , и он сообщит вам угол (в нашем примере 7 дюймов «ПОДЪЕМ» , 12 дюймов «ПУСК» , «ШАГ»  = 30,26 °). Поскольку мы работаем с прямыми углами, все, что нам нужно сделать, чтобы получить противоположный скос, — это вычесть этот угол из 90° (90° — 30,26° = 59,74°).

Углы в плане/скосе на любой неправильной крыше с шагом 12-в-12 вычислить проще всего; угол плана/скоса стороны 12-в-12 — это просто наклон противоположного шага. Все, что вам нужно сделать, чтобы найти это, это найти его на квадрате каркаса или стропила или получить его прямо из калькулятора (здесь для шага 7-в-12 просто введите 7-в. «ШАГ» , «ШАГ» , чтобы получить 30,26 °).

8) РАЗРАБОТКА УГЛОВ НАБЕГА, НАГРАДА И УГЛА ЗАДНИХ

На каждые 12 дюймов обычных стропильных пролетов обычное вальмовое или ендовное проходит 16,97 дюйма. Эту длину (почти 17 дюймов) производители называют «единицей бег» естественного бедра или долины. Тем не менее, это не единичный пробег для неравномерных бедер и долин. Вы должны выяснить это для любой комбинации питчей, с которыми вы работаете. Можно сделать это с помощью обрамляющего угольника прямо на чертеже, но для большей точности я его рассчитываю. Это легко, когда одна сторона представляет собой поле 12-в-12; вы просто наносите удар на одной подаче при подъеме, на другой — при беге и наносите удары по диагонали (7 дюймов  «ПОДЪЕМ» , 12 дюймов. ‘RUN’ , ‘DIAG’ = 13-7/8 дюйма). Если ни один шаг не 12-в-12 (скажем, один 5-в-12 и один 9-в-12), есть пара шагов. Во-первых, нанесите удар с более мелкой подачей, как подъем, более крутую, как бег, и нажмите . ). Затем введите рассчитанный шаг как «ШАГ» , введите 12 дюймов. «RUN» и нажмите «DIAG» , чтобы запустить устройство (в этом случае 13-3/4 дюйма).

Для примера в этой статье 13-7⁄8 дюйма — это наша единица длины. Это означает, что наше бедро или долина поднимается на 7 дюймов на каждые 13-7/8 дюймов пробега по его длине. Этот подъем и уклон также является шагом нашего вальмового или ендовного стропила, и нам нужно знать, каков он в градусах. Опять же, мы могли бы просто измерить его с помощью угломера, если бы вытянули его (что мы и сделаем через мгновение). Я использую калькулятор. Удар в 13-7/8-в. ‘RUN’ , 7 дюймов. ПОДЪЕМ’ , ‘ШАГ’ = 26,77°.

Измерение единичного прогона используется для расчета стропил, а также для определения углов подпирания для вальм и ендов. Я обрезал все свои бедра и долины, чтобы у обшивки было больше поверхности, на которую можно опираться, и это упрощает укладку и делает ее более точной. (У меня был этот спор со многими другими плотниками, которые не обрезают бедра и ендовы. Они утверждают, что в этом нет необходимости — и это не так. вровень с другими стропилами. Подрезая ендову, вы этого не сделаете; нарожные стропила идеально строгаются с ними. Но на самом деле подрезка ендов важнее для ендов. Не нужно использовать карандаш или угольник, чтобы выровнять верхнюю часть домкрата по центральной линии впадины.Вы просто держите верхний край бокового среза домкрата на одном уровне с плечом впадины, так что вы знаете, что это абсолютно идеально самолет.)

При неравномерном шаге углы на плечах бедер и ендов неровные. Определить эти углы несложно. Начиная с пересечения осевой линии и точки плоскости, измерьте единичный шаг — в данном случае 13-7/8 дюйма. Затем измерьте меньший шаг перпендикулярно этому — 7 дюймов в данном случае. Соедините конец этого 7-в. линия назад к центру фасции (точка плоскости). Образующийся треугольник представляет собой вальмовое или ендовное стропило, уложенное на бок (вы можете измерить уклон прямо от него с помощью транспортира или угломера).

Чтобы разработать углы заднего угла, нарисуйте линию, перпендикулярную «верхнему краю» этого уложенного бедра, начиная с любого места вдоль этого верхнего края и обратно к центральной линии (вы собираетесь построить один и тот же треугольник независимо от того, с чего начать). Используя это пересечение в качестве центра, установите компас на длину линии, которую вы только что нарисовали, и поверните дугу от начала линии к центральной линии. (На самом деле вам не нужно делать дугу; вам просто нужно отметить центральную линию на том же расстоянии, что и линия от центральной линии до вершины опущенного бедра.) Нарисуйте линию, перпендикулярную центральной линии, проходящую через центральную точку дуги, которую вы только что нарисовали, до точки плоскости по обе стороны от центральной линии. Соедините точки, где эта линия пересекает точки плоскости, с точками, где вершина дуги касается центральной линии. У вас получится треугольник, представляющий углы наклона бедер и впадин. Опять же, вы можете измерить их с помощью угломера или транспортира, или измерить подъем и длину треугольников и использовать калькулятор, чтобы получить углы. Для них углы составляют 37,65 ° для стороны 12 дюймов и 12 и 14,71 ° для стороны 7 дюймов 12. Теперь, если вы возьмете любую циркулярную пилу и попытаетесь установить угол наклона 14,71°, это практически невозможно. Если вы скосите их на 15° и 38°, вы никогда не увидите этой разницы. Обозначьте эти углы на чертеже. Если вы хотите пойти дальше, вы можете отойти от центрального расстояния от точки плоскости вдоль фасции в обоих направлениях и измерить обратно до бедра, чтобы получить общую разницу для нарожных стропил.

Таким образом, у вас есть вся информация, необходимая для расчета каждого куска дерева на всей крыше на куске фанеры. Как только все нарисовано карандашом, я прохожу по нему тонким маркером разных цветов, чтобы все было легче различить при фигурировании, и чтобы он лучше держался в условиях рабочей площадки; карандаш имеет свойство выгорать на солнце.

Рисунки Кристофера Миллса. Фото предоставлено автором.

ССЫЛКИ ПО ТЕМЕ

• Выравнивание карнизов на крышах с неправильным уклоном
• Новый взгляд на каркас крыши
• Моделирование и измерение, часть первая: демистификация вальмовых стропил с помощью визуализации в SketchUp

Создание сложных крыш в Revit (Mass)

Возникли проблемы с преобразованием эскизов в модели Revit? В этом сообщении блога мы покажем вам шаг за шагом, как использовать стены, управлять кривыми форм, добавлять проемы и материалы для создания сложной крыши по массе.

Создание сложных крыш

Детали : Создайте сложную крышу с вытягиванием масс и пустот в Revit.

Шаг 1

Перейдите на вкладку «Архитектура» > панель «Строительство» > нажмите «Стена». Создайте граничные стены.

Узнайте больше о создании криволинейных профилей стен.

Шаг 2

Перейдите на вкладку «Формообразование и площадка» > панель «Концептуальная масса» > щелкните «Форма на месте». Создайте сложную геометрию как концептуальную массу.

Чтобы создать криволинейную массу крыши:

1. На панели «Рисование» выберите инструмент «сплайн через точки».
2. Добавьте несколько точек для создания параллельных линий.
3. Удерживая нажатой клавишу CTRL, выберите все строки.
4. На панели «Форма» нажмите «Создать форму».

Чтобы отрегулировать изгибы крыши:

1. Перейдите в 3D вид.
2. Выберите точки сплайна > Используйте стрелку XYZ, чтобы изменить их положение.

Этап 3

Щелкните верхнюю сторону видового куба, а затем создайте выдавливание пустот, чтобы изменить форму крыши.

Чтобы соединить крышу со стенами:

1. На панели «Рисование» выберите инструмент «Указать линии».
2. Выберите внешние линии одной стороны вашего дизайна.
3. Добавьте прямые линии вокруг внешней стороны фигуры.
4. Выберите закрытый профиль.
5. На панели «Форма» > в раскрывающемся меню «Создать форму» > нажмите «Пустая форма».

Переключитесь на 3D-вид и убедитесь, что пустоты пересекают массу вертикально.

Когда вы закончите с формой, нажмите «Готово».

Шаг 4

Перейдите на вкладку «Архитектура» > панель «Строительство» > раскрывающееся меню «Крыша» > нажмите «Крыша по граням».

Чтобы превратить массу в сплошную крышу:

1. Выберите массу.
2. На панели «Множественный выбор» в раскрывающемся меню «Крыша» > щелкните «Создать крышу».

Для крепления стен к крыше:

1. Удерживая нажатой клавишу CTRL, выберите все стены.
2. На панели «Изменить стену» нажмите «Прикрепить верх/основание».
3. Нажмите на крышу.

Вот видеоверсия этого урока:

При планировании также учитывайте человеческий фактор, например, освещение. Подумайте о том, как естественный свет будет сиять на вашей крыше в разное время дня и как будет использоваться искусственный свет ночью. Используйте перспективные разделы, чтобы визуализировать результаты.

Повторите процесс для разных деталей с разными свойствами. Используйте различные материалы, чтобы найти идеальное сочетание для вашего дизайна.
