Двускатная крыша с широким выносом (навесом) своими руками – фото и чертежи, материалы для отделки | Своими руками

Есть такая фраза: «Если кровли больше чем стен, то это шале». Но не только в этом стиле встречаются распластанные крыши со скатами навылет – в последнее время они становятся все популярнее в загородном домостроении

Крыжи со сложными конфигурациями и формами (например с переломами плоскостей, и пересечениями скатов на разных уровнях) у нас в России встречаются не так уж и часто.

Гораздо практичнее в России на доме сделать традиционную, обычную двускатную крышу с углом наклона 30-45 градусов: зимой с нее под собственной тяжестью сползает снег, летом конструкция застрахована от застоя дождевой воды.

Однако и покатые двускатные крыши с большими выносами – визитные карточки стилей шале (часто применяются архитектором новатором Ллойдом Райтом в его проектах) – находят все больше поклонников. По сравнению с обычными они имеют ряд преимуществ: козырьки такой крыши выступая над стенами дома надежно закрывают и фундамент и сами стены от осадков, и главное – появляется дополнительное укрытое пространство вокруг дома , своеобразная терраса на которой можно установить столик, обвить пространство вьющимися растения.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Опыт показывает, что при выносе в 1,5 м стене не страшен никакой дождь, а ведь вынос крыши при правильном расчете может достигать 3 м!

Летом, когда солнце в зените, свесы создают спасительную тень, а зимой, при низком солнце, эта конструкция крыши совершенно не сказывается на освещенности дома. Покатая крыша подразумевает, что под ней располагается просторная мансарда со скошенными потолками – хороший повод совместить внешнюю эстетику дома с дополнительным жилым пространством.

Лицом к лицу

Устройство большого выноса плоской крыши требует тщательного расчета, поэтому ограничимся общим описанием, чтобы просто объяснить принцип этой конструкции.

Чтобы сделать фронтонный свес, достаточно удлинить коньковый брус и мауэрлат на обеих стенах, чтобы они выступали за фронтоны на необходимую длину.

Сшивать брус из двух-трех частей (в зависимости от длины крыши) надо так, чтобы место крепления оказалось между фронтонами, внутри кровельной системы.

Для соединения частей коньковой балки используют либо отрезок бруса (крепят на длинные шурупы или анкера под коньковым брусом или сбоку), либо две толстые доски (по типу сэндвича, зажимая балку между ними). В случае необходимости на выносе устанавливаются стропила. После завершения работ с крышей фронтонный свес снизу можно подшить шунтованными досками и сделать софит.

Также смотрите: Вальмовая крыша своими и руками – чертежи и схемы

Вид сбоку

Для обустройства карнизного свеса достаточно вынести концы стропил за наружную, внешнюю поверхность стены. Но далеко не каждое стропило может похвастаться нужной длиной, поэтому стропила приходится наращивать кобылками. К торцам кобылок крепится обвязка из досок.

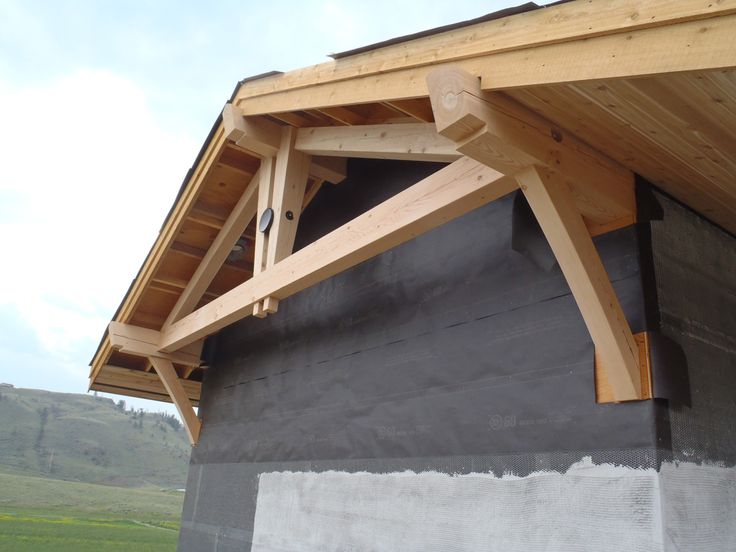

Для большей надежности свесы (особенно если они очень широкие) можно поддержать подкосами (укосинами) или консолями. Первые представляют собой брус, поставленный снаружи в распор между кобылкой и стеной, вторые – сложная А-образная конструкция, закрепленная на стене и поддерживающая крышу. Если планируется использовать консоли, то в стены рекомендуется обязательно заранее заложить анкера. Опорные узлы, ко всему прочему, весьма декоративны, нередко окрашиваются в контрастный к стенам цвет.

Карнизный свес можно оставить открытым или же закрыть софитом, только в этом случае софит будет располагаться не параллельно скосу крыши, как на фронтонном свесе, а под прямым углом к стене дома. Для вентиляции полученного пространства оставляют небольшой зазор или делают в досках подшивки отверстия для вентиляции и проникновения воздуха. Чтобы в доме было больше света, софиты красят в светлые тона. (Ллойд Райт в своих домах нередко часть широкого карнизного свеса над окнами делал решетчатым, как пергола, и дополнял вьющимися растениями.)

Даже если планировка дома далека от шале и мансарды нет в помине, сделать практичные карнизные свесы более чем возможно. Для увеличения площади крыши можно выпустить кровельные балки (затяжки), обеспечивающие жесткость крыши, за наружную поверхность стены.

В той же роли могут выступать железобетонные плиты перекрытия, пущенные поверх стены дома, наподобие балконных.

Рисунок-схема 1: Чертеж конструкции крыши с выносами

Рисунок 2: Два варианта крепления кобылки к стропилу:

1. Кобылка к стропилу крепится внахлест. Используется меньше длинных болтов для стяжки конструкции.

2. Встык через анкер (анкер между стыком кобылки и стропилом) с накладками с обеих сторон.

Рисунок 3. Способы поддержки свеса

Покрытие для распластанных крыш не должно быть тяжелым, а значит, такие современные материалы, как металлочерепица, гибкая и композитная черепицы, для них подходят просто идеально.

Основой гибкой черепицы может являться войлок или стеклохолст. Войлок пропитывают битумно-полимерным составом.

Внешняя сторона такой черепицы отделана базальтовым гранулятом или как вариант, минеральной крошкой.

Это чаще рулонный или листовой кровельный материал, который легко резать. Отходы при монтаже мягкой кровли минимальны.

Металлочерепица имеет полимерное покрытие, которое придает крыше устойчивость к коррозии. Она легко укладывается, накрывая сразу большую площадь крыши.

Главный минус – шум во время дождя

Если металлочерепица отделана каменным гранулятом (верхний слой), то она называется композитной черепицей

Главный ее минус – дорогая. Остальное все сплошные плюсы и преимущества – не шумная, уход не нужен, срок службы очень долгий.

Также по теме: Укладка черепицы своими руками

На заметку:
Гарантия на металлочерепицу с качественным полимерным покрытием составляет 40-50 лет (при толщине стали не менее 0,50 мм и содержании цинка не менее 275 г/кв. м). Она идеально подходит под условия «поставил и забыл». Выбирая кровельный материал, надо обращать внимание на известность производителя, а при покупке очень внимательно смотреть на маркировку, нанесенную на кровельные листы.
Немаловажно при самомонтаже неукоснительно соблюдать требования производителя, изложенные в инструкции. И еще одно дополнение: при использовании металлочерепицы надо особое внимание уделить тепло- и звукоизоляции мансарды. При достаточной толщине утеплителя услышать шум дождя, который стучит по крыше, можно будет только при открытых окнах.
На крышах со сложной геометрией или с большими карнизными свесами гибкая черепица наиболее предпочтительна. Под нее требуется сплошное деревянное основание, и благодаря применению влагостойкой фанеры кровля получается упругая. Гибкая черепица сохраняет пластичность долгие годы, и если все-таки произойдет прогиб поверхности (от обилия снега, при неправильном расчете конструкции), то материал выдержит нагрузку и просто повторит деформационный изъян. Расчетный срок службы материала – 50 лет.

Традиционное покрытие для полгой крыши с большими «крыльями»

В идеале крыша с большим выносом должна быть покрыта деревянной черепицей – гонтом.

Вопреки распространённому мнению деревянная черепица гонт не такой уж и непрактичный материал, она достаточно долговечна, а уж про ее бесшумность и говорить не приходится.

Монтаж деревянной черепицы происходит путем крепления ее к настилу с помощью нагелей (деревянных гвоздей) или скоб из оцинкованного металла.

Чаще всего гонт делают из таких пород дерева как осина, дуб, кедр, лиственница. Кстати деревянная черепица из кедра приобретает через несколько лет после ее монтажа на крышу очень красивый серебряный цвет. А вот самой пригодной для изготовления считается лиственница – стойкость у нее отличная, цвет красивый а фактура глубокая

Утепление подкровельного пространства под двускатной крышей

Хотя снег на покатой крыше и создает дополнительную теплоизоляцию дома, без качественного утепления мансарды не обойтись.

Ассортимент материалов, с помощью которых можно утеплить мансарду и подкровельное пространство очень большой – правда чаще всего в ход идет синтетика.

В последнее время все чаще используется эковата, об утеплении с ее помощью мы писали в этой статье.

Утепление своими руками можно сделать любым подходящим по стоимости и опыту работы материалом, если же утепление делать нанимаете бригаду, то с большой долей уверенности можно сказать что в качестве утеплителя Вам предложат базальтовую вату.

Тем, кто желает воссоздать атмосферу шале полностью, можно порекомендовать утеплить крышу камышом. Между стропилами укладывают камышовые маты, которые снизу подшиваются вагонкой.

Утепление камышом экологично, не дает собираться на стенах и перекрытиях конденсату, идеально вентилируется. Главный минус – мыши. О других материалах и способах строительства экологически чистой крыши читайте тут.

На заметку:

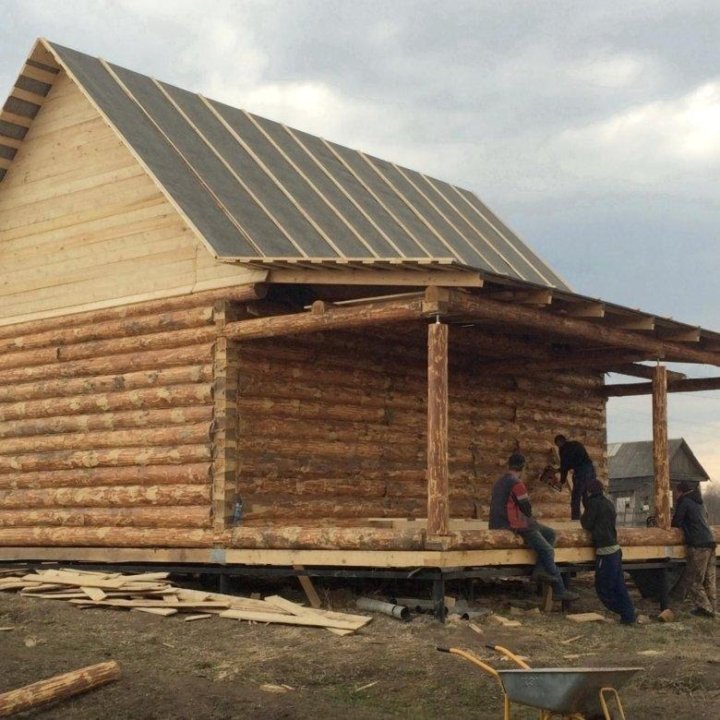

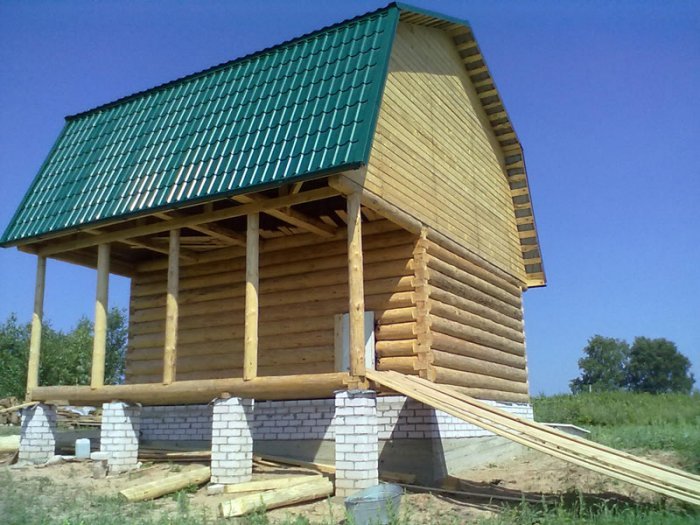

Опорой для широких выносов крыши могут служить столбы.
Галерея выглядит очень эффектно, но для ее сооружения нужен комплекс расчетов, учитывающих нагрузку не только на крышу, но и на фундамент. Особенно если под домом он один, а под столбами – другой.
Без четкого проекта риск, что столбы будут «гулять сами по себе»» и в конечном итоге это приведет к разрушению крыши, очень велик.

Строительные термины используемые в статье:

Кровля	покрытие крыши, наружная оболочка, принимающая на себя атмосферные осадки и ветровую нагрузку.
Крыша (ну мало ли 🙂	строительная конструкция, верхняя часть строения, состоящая из несущей внутренней части и внешнего покрытия.
Фронтон	Фронтон это завершение фасада здания, ограниченное двумя скатами крыши по бокам. Наиболее часто имеет треугольную форму.
Стропила	наклонные несущие конструкции скатной крыши.
Мауэрлат	Мауэрлат это элемент кровельной системы. Брус или бревно, уложенное сверху по периметру наружной стены в качестве крайней нижней опоры для стропил. Равномерно распределяет нагрузку, привязывает крышу к стенам.
Кобылки	Кобылки это доски, брусья, которые закреплены к концам стропил для их удлинения.
Карнизный свес	расположен сбоку дома.
Фронтонный свес	расположен на фасаде.
Софит	Софит это обращенная книзу поверхность выносного карниза, зачастую задекорированная.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Уборка снега | Кровля Red Dog

Бесплатная оценка

5 из 5

Из 71 отзыва Google

Полное имя

Адрес электронной почты

Номер телефона

Полный адрес

Запросить встречу?

Какой день лучше всего подходит для вас?

Какое время лучше всего подходит для вас? ВремяРаннее утроУтро полденьДеньранний вечерВечер

Тип проекта Тип проектаRoofingSidingRoof Snow Removal (только MA)

Описание Проекта

Наши монтажные работы выполняются сертифицированными специалистами

Мы всегда гарантируем правильную установку наших продуктов!

Делиться

Доступные варианты финансирования

Red Dog Roofing — профессиональная компания по ремонту, обслуживающая Массачусетс и Флориду. Узнайте больше о нашей компании и получите предложение сегодня!

Делиться

Предпочтительная гарантия на выдающееся мастерство!

Делиться

Некоторые местные жители любят белые вещи, а некоторые нет, но в любом случае домовладельцам необходимо правильно обращаться со снегом, чтобы предотвратить долгосрочный ущерб своим домам. Услуги по уборке снега с крыш от Red Dog’s Roofing могут помочь, предлагая вашей семье быструю, безопасную и недорогую услугу, когда она вам больше всего нужна.

Узнать больше

Кровля

Ваша семья заслуживает не что иное, как первоклассное качество для этой жизненно важной функции дома, которая защищает их больше всего! Наши сменные крыши изготавливаются из лучших материалов и всегда монтируются обученными специалистами.

Массачусетс

Флорида

Коммерческая кровля

Для крупномасштабных крыш в любой отрасли у нас есть все необходимое для работы. Наши монтажники коммерческих кровель могут отремонтировать или заменить пологую и плоскую кровлю из резины, ТПО, ПВХ, модифицированного битума и факельного пуха.

Массачусетс

Флорида

Сайдинг

Новый сайдинг может вдохнуть новую жизнь в внешний вид вашего дома и значительно сократить количество времени и энергии, которые вы тратите на его содержание. У нас есть прекрасные индивидуальные варианты замены сайдинга, которые созданы для вашей климатической зоны.

Массачусетс

Удаление снега

Обледенение, повреждение несущих конструкций и попадание влаги из-за таяния снега — все это основные проблемы. Если у вас выпало шесть дюймов или более снега, свяжитесь с нами, пока не стало хуже!

Массачусетс

Увеличить изображение

Закрывать

Кровля Red Dog сдержала свое обещание. Полная замена кровли за 2 дня. От Ярека, менеджера по работе с клиентами, до мастера и бригады, они поставили качественную крышу по разумной цене. Прораб, который живет поблизости, вернулся ко мне через 2 дня, чтобы удалить пятно на подъездной дорожке к моему новому асфальтоукладчику.

Очень профессиональный подрядчик, которого я очень рекомендую. Крышу заменили за один день, после чего двор был безупречно убран. Замечательные люди для работы от руководителей проектов, монтажников до офисного персонала

Кровля Red Dog во Флориде приятно удивила. Их чистота, мастерство и профессионализм персонала и экипажа были великолепны. В целом это было сделано безболезненно, и мы сделали много проектов раньше. У нас была хорошая погода, и это был очень хороший проект. Я очень рекомендую Roofing Red Dog во Флориде. Я бы позвонил им снова.

Мы были очень впечатлены услугой по установке и ремонту крыши, которую мы получили от Red Dog Roofing. От первого телефонного звонка до предложения работы, управления проектом и напряженной работы — все всегда было приятно и профессионально. Мы определенно рекомендуем их.

«Большинство крыш спроектированы так, чтобы выдерживать снеговую нагрузку типичной зимы, — говорит инженер-агроном Кен Хеллеванг из Университета штата Северная Дакота. «То, что одна крыша рухнула, не означает, что все крыши в этом районе находятся в опасности. Обрушение могло быть связано с плохим качеством изготовления или дизайна, необычным количеством снега или какими-то другими особыми обстоятельствами».

Согласно Хеллевангу, крыши большинства домов в восточной и северной части Северной Дакоты должны удерживать от 30 до 40 фунтов снега на квадратный фут. В юго-западной части штата, где снегопад обычно меньше, крыши построены так, чтобы выдерживать меньше — около 30 фунтов на квадратный фут.

Сельскохозяйственные постройки должны нести от 20 до 35 фунтов снега на квадратный фут, в зависимости от местоположения. Однако обычно не требуется, чтобы сельскохозяйственные здания строились с учетом определенной снеговой нагрузки, и они могут быть построены для меньшего количества снега.

Кроме того, стандарты снеговой нагрузки, возможно, не существовали, когда возводились старые дома и здания, но если эти здания выдержали испытание временем, они, вероятно, выдержат обычную зимнюю снеговую нагрузку, говорит Хеллеванг.

«Вес снега сильно различается, — говорит Хеллеванг. «Легкий, пушистый снег может весить всего около 7 фунтов на кубический фут. Более средний снег может весить 15 фунтов на кубический фут, а слежавшийся слежавшийся снег может весить 20 фунтов и более. Нарастание льда также быстро увеличивает вес».

Он призывает людей следить за тем, чтобы на крыше не было глубоких сугробов, вызванных окружающими зданиями или деревьями. Крыши, которые имеют более одного уровня, часто скапливают глубокие сугробы в нижней части, но эти крыши должны были быть построены так, чтобы нести эту дополнительную нагрузку.

Тем, кто решит сгребать свою крышу, следует помнить, что снег и лед могут сделать эту работу опасной. Сельскохозяйственные постройки с металлическими крышами могут быть особенно коварными, а линии электропередач могут представлять дополнительную опасность.
