Крыши с мансардой: Мансардная крыша – конструкция, устройство, схемы и чертежи (фото, видео)

варианты и кровельные материалы для мансардной крыши

В частных домах часто устраиваются мансарды, которые представляют собой жилое помещение под крышей. Это не только способ увеличить полезное пространство жилья, но и возможность разнообразить дизайн дома.

Мансардная крыша оборудуется разными типами кровли, они обладают плюсами и минусами. В процессе выбора следует их учитывать, чтобы выбрать наиболее удобный и подходящий тип крыши.

Виды мансардных крыш частных домов

Для мансард частных домов существует минимум 12 типов крыш, которые используются наиболее часто. Конкретный выбор зависит от того, какой формы здание, для какой цели оно было построено, и должна ли быть крыша элементом дизайна.

Сложность варьируется от простых односкатных вариантов до сводчатых и многощипцовых, виды крыш различаются в зависимости от внешнего вида и функционального назначения.

Односкатная крыша

Такие формы крыш создаются без конька, и как следствие — без проблем, которые возникают при его устройстве.

Даже если такая крыша будет оборудована правильно, у нее будут недостатки, к примеру, с нее нужно будет регулярно убирать снег, особенно мокрый.

Площадь такого жилого помещения обычно небольшая, и не всем подойдет комната, которая постепенно сужается. К достоинствам относят низкую цену, связанную с простотой обустройства, а также нестандартный внешний вид, который выделяет дом.

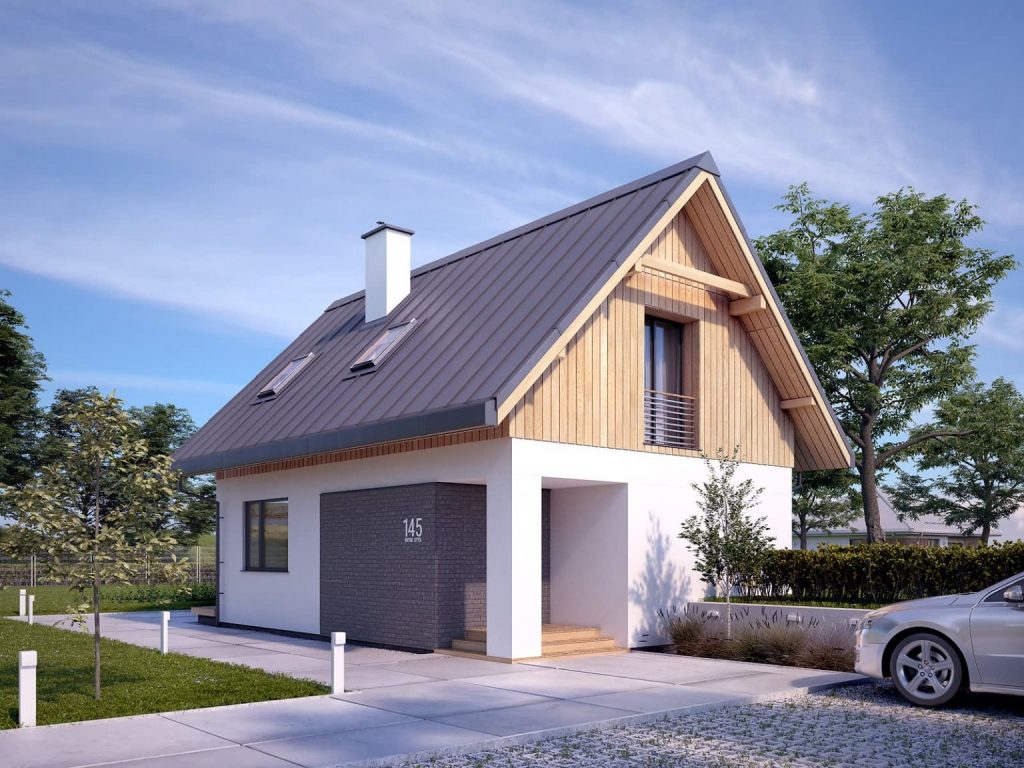

Двухскатная крыша

Этот вид мансардной крыши является самым популярным, поскольку не требует больших трат на обустройство и оставляет достаточно жилого пространства.

Есть симметричная форма, когда конек находится прямо посередине здания, и асимметричная, при расположении элемента в другой точке. Фронтоны являются прямыми, а комната становится трапециеподобной, хотя можно добиться и квадратной формы.

Плюсом такой крыши является простота монтажа, процедура которого отработана до мелочей, а также небольшая стоимость работ. Отрицательная сторона заключается в том, что двухскатная крыша мансардного типа “ворует пространство” путем сужения, и обычно для использования таких площадей нужно дополнительно устраивать шкафы или кладовки.

Ломаная крыша

Ломаная является подвидом двухскатной кровли, но состоит из двух частей, которые имеют разный уклон. Верхняя часть выглядит так же, как и в случае с двухскатной крышей, но внизу уклон увеличивается и составляет около 45 градусов.

Место его увеличения, которое больше напоминает излом, поддерживается балкой чердачного перекрытия, а также стойками, и комната под такой крышей становится практически такой же, как и на нижнем этаже. Поэтому на вопрос, какая форма лучше для мансарды, можно ответить, что таковой является ломаная.

Плюсом такой кровли является возможность увеличить жилое пространство с максимумом полезного пространства и получить полноценную комнату и даже утепление крыши мансарды изнутри не будет проблемой.

Но стропильная система гораздо сложнее, а при надстройке лучше провести дополнительные расчеты прочности фундамента, ведь он может не выдержать нагрузок.

Четырехскатная (вальмовая) крыша

Такая конструкция является сложной системой, требующей серьезных предварительных расчетов. Конек один, и он скрепляет самые широкие части, при этом фронтонные элементы крепятся к широким.

Именно стропильная система является самой дорогой в оборудовании частью, а еще одним минусом будет обширность, которая требует значительных расходов на утепление кровли. Но такая форма очень устойчива к ветру, и под ней поместится полноценная комната.

Полувальмовая крыша

Она представляет собой переходное состояние между двухскатным и четырехскатным вариантами, при этом вальма — треугольник, располагающийся в торцовой части, делается до верхней грани этажа.

Конструкция незначительно сложнее, чем в случае с двухскатной кровлей, но позволяет сделать полноценный второй этаж, основной плюс — во внешнем виде такой крыши, но усилить стропила все будет нужно, а это требует времени и сил.

Шатровая крыша

Еще одна разновидность вальмовой кровли, которая может иметь сколько угодно скатов, все зависит от того, какой формы здание имеется. Вместо привычного конька создается коньковый узел, к которому сходятся стропильные ноги крыши, таким образом создается пиковая точка.

Сам узел поддерживается балкой, а стропила располагаются под углом около 20-40 градусов. Такая кровля сможет противостоять ветру и с нее не потребуется убирать снег, но оборудовать ее нужно дорогими мансардными окнами, монтируемыми в скат.

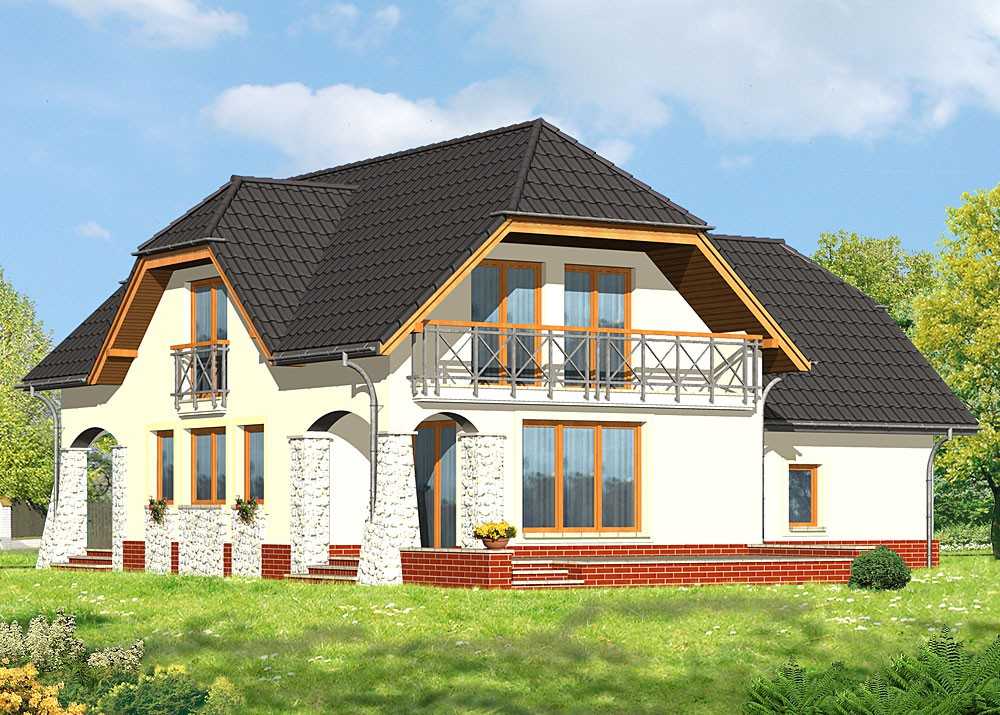

Сложная (многощипцовая) крыша

Этот тип — один из самых сложных, поскольку предусматривает несколько пиковых точек сразу, но основной точкой является конек, тут их несколько. Многощипцовая крыша позволяет сделать небольшую мансарду или несколько, но пространство сильно скрадывается скатами.

Основная проблема — в сложности такой конструкции, ведь для каждого узла нужен индивидуальный расчет прочности и нагрузок, особенно для утепления мансардных крыш частного дома.

Сводчатая крыша

Такие кровли применяют, если здание в плане является прямоугольным, а по очертаниям они выглядят как параболические поверхности. Но их сложно проектировать, поскольку они имеют вид навеса, и четких точек опоры нет.

Если правильно спроектировать такую кровлю, она позволит создать большую мансарду, но ее дороговизна и сложность — это два существенных минуса.

Крыша конверт

Свое название кровля получила потому, что при взгляде сверху напоминает конверт, а на самом деле является видом, встречающимся как среди вальмовых, так и шатровых крыш. В первом случае имеется прямоугольная форма, а во втором — квадратная, от этого зависят и особенности конструкции.

Плюсы и минусы этих кровель похожи со стандартными вальмовыми, поэтому нужно ориентироваться на них.

Как утеплить мансардные крыши такого типа? Это несложно, поскольку стропильная система позволяет провести процедуры быстро.

Бубновая крыша

Такая форма крыши имеет скаты в форме ромба, сделанные без переломов, и оптимальной будет для домов квадратной формы. С помощью такой конструкции площадь мансарды будет использована наиболее продуктивно, а на фронтонах можно установить обычные окна, что сделает работу более экономичной.

Но проектирование бубновой крыши требует участия специалистов, а из материала получается много отходов, ведь следует вырезать правильные ромбы заданного размера.

Как выбрать кровельный материал для мансардных крыш

В ассортименте встречается несколько основных типов кровли, они различаются по характеристикам и ценам. Есть как эконом-варианты, так и премиум-класс материалов, и чтобы понять, какую крышу выбрать, следует разобрать все нюансы.

Обзор современных кровельных материалов для скатных крыш на Российском рынке

Гарантийный срок

Срок службы

Устойчивость к окружающей среде

Шумо-
поглощение

Вес материала

Варианты форм и
расцветок

Сложность монтажа

Ценовой сегмент

Металлочерепица, Профнастил С Полимерным покрытием Эконом сегмента: Полиэстер, Матовый Полиэстер

Металлочерепица, Профнастил С Полимерным покрытием Премиум сегмента: Pural, Prisma, Purex, Granit и т.д.

Фальцевая кровля Оцинкованная или с Полимерным покрытием

Гибкая битумная черепица Сбс-модификатор и окисленный битум

Композитная черепица Алюминиевые листы с каменной крошкой

Натуральная, Керамическая и Цементно-Песчаная черепица

0-10 лет

15-25 лет

10-25 лет

15-25 лет

30 лет

30 лет

1-25 лет

25-50 лет

15-50 лет

25-50 лет

40-60 лет

50-100 лет

100-200 лет

Низкое

Низкое

Низкое

Высокое

Высокое

Высокое

Низкое

~4-5 кг/кв. м.

~5 кг/кв.м.

~5 кг/кв.м.

~8-20 кг/кв.м.

~6 кг/кв.м.

~45-60 кг/кв.м.

~5-10 кг/кв.м.

Средняя

Средняя

Высокая

Средняя

Средняя

Высокая

Высокая

Эконом Бюджетный вариант, такой материал подойдет для не очень требовательных покупателей или для временных построек. Если выбрать надежного поставщика, то материал сможет прослужить долго и без особых хлопот. Цена варьируется от характеристик и производителя.

Эконом

250-350 ₽/кв.м

Стандарт Более качественное покрытие и толщина металла, продлевают срок службы и внешний вид материала. Разумное вложение денег. Цена варьируется от характеристик и производителя.

Разумное вложение денег. Цена варьируется от характеристик и производителя.»> Стандарт

400-720 ₽/кв.м

Один из самых надежных вариантов кровли, за счет отсутствия сквозных дырок. Прослужит долго и без лишних посторонних вмешательств. Цена варьируется от характеристик и производителя.

Стандарт

250-720 ₽/кв.м

Огромное разнообразие форм и цветов, для любого кошелька. Удорожает материал за счет необходимости настила из фанеры ОСП. Практически не имеет отходов (обрезков), идеально подходит для крыш со сложными формами.

Стандарт

200-1600 ₽/кв.м

Премиум Практически не имеющая минусов кровля, возможность индивидуального подбора цвета позволяет воплотить самые смелые фантазии.

«> Премиум

800-1900 ₽/кв.м

Один из старейших видов кровли, подчеркивает вкус и статус хозяина. Мимо такого дома невозможно пройти, не обратив на него внимание. Огромное разнообразие цветов и форм.

Премиум

330-4500 ₽/кв.м

VIP Кровля на века. Архитекторы предпочитают использовать именно этот материал. Он прекрасно подходит для проектов изысканных заказчиков. Дорого. Солидно. Долговечно.

VIP

2700-4900 ₽/кв.м

Металлочерепица, Профнастил (с полимерным покрытием эконом сегмента: Полиэстер, Матовый Полиэстер)

Это наиболее экономичный вариант кровли крыши под мансарду, который отлично подойдет для скатных крыш любой конструкции.

Односкатные, двухскатные и четырехскатные — любые из них будут выгодно смотреться с металлочерепицей, при желании можно смонтировать ее на многощипцовой или бубновой форме, но потребуется хорошее утепление мансарды.

Минусом является низкая устойчивость к окружающей среде, как и уровень шумопоглощения. Это означает, что применять металлочерепицу для мансардного этажа нужно вместе с хорошей звукоизоляцией. Но смонтировать ее довольно легко, а низкая стоимость нивелирует негативные качества, при этом вес позволяет использовать материал для каркасного дома.

Металлочерепица, Профнастил (с полимерным покрытием премиум сегмента: Pural, Prisma, Purex, Granit и т.д.)

Эта кровля из металлочерепицы отличается от эконом варианта только тем, что имеет более толстый слой металла и полимерное покрытие классом выше. Защитный слой позволяет черепице прослужить дольше, но и стоит она чуть дороже своего менее качественного аналога.

Подойдет такой профнастил для тех же крыш, что и эконом-вариант, но нужно учитывать ее большой вес, а значит и необходимость в более основательной конструкции перекрытий.

Шумопоглощение одинаково, как в случае с дорогим, так и дешевым вариантами, поэтому потребуется позаботиться о хорошей шумоизоляции под кровлей и наличии качественного утеплителя для мансардной крыши.

Полимеры делают металл более устойчивым перед внешними факторами, поэтому служит он дольше — около полувека.

Гибкая битумная черепица (сбс-модификатор и окисленный битум)

Мягкая кровля обычно выбирается для крыш сложных форм, поскольку способность гнуться позволит сформировать любые геометрические фигуры и изгибы. Чтобы использовать ее, нужно создать настил из фанеры, но за счет отсутствия отходов при покрытии кровли, можно сэкономить.

Сложность монтажа этого материала меньше, чем в случае с фальцевой кровлей и схожа с металлочерепицей. Но ее вес больше, как и срок службы, а цены на материал позволяют подобрать как дешевый эконом-вариант, так и премиум-класса.

Плюсом является высокая шумоизоляция, которая позволит обойтись минимальной защитой под обрешеткой, но все равно нужна процедура утепления крыши под мансарду.

Композитная черепица (алюминиевые листы с каменной крошкой)

Такая черепица подойдет для многощипцовых, стандартных скатных крыш, а также конвертов и других. В основе лежат алюминиевые листы, которые создавались с вкраплениями каменной крошки. Это значительно повышает прочность, хотя и влияет на вес, который выше, чем у металлической черепицы.

Композитные листы очень устойчивы перед окружающей средой, то есть дождем, снегом и водой. Уровень шумопоглощения также есть, как и возможность подобрать цвет индивидуально, чтобы создать уникальный дизайн. Но цена материала достаточно высока, поэтому подойдет он не каждому хозяину.

Натуральная, керамическая и цементно-песчаная черепица

Данный тип кровельного материала один из самых дорогих, при этом для монтажа нужно приглашать мастера, ведь штучный материал нуждается в высокой сноровке и знаниях. По причине керамической основы, вес будет гораздо выше, чем у других распространенных материалов, и его следует класть на мощную обрешетку.

Лучше всего черепица такого рода подойдет для бубновых, вальмовых и шатровых крыш, хорошим выбором будет ее расположение на многоуровневых кровлях. Если материал уложен верно, он прослужит не один год, для этого следует хорошо закрепить его на обрешетке.

Утепление мансардных крыш изнутри

Чтобы любая мансардная крыша давала необходимый эффект и защищала дом от внешних факторов, в том числе холода и сырости, ее следует утеплять.

В случае с обыкновенным домом роль прослойки выполняет чердак, но мансарда требует хорошего утепления, если она должна быть жилой. Поэтому утепление мансарды снаружи не даст эффекта.

Материалы для утепления мансардной крыши бывают разного формата и происхождения, и их особенности следует рассмотреть. Только так можно понять, какие утеплители лучше для мансардных крыш.

Минвата

Этот искусственный материал, который еще называют стекловатой, наиболее приемлемое решение для утепления, если хозяин не хочет переплачивать. Она представляет собой полосы ваты, которые легко уложить в специально подготовленную зону в крышу дома изнутри.

Качества утеплителя не позволяют ему гореть или поддерживать процесс, а малый вес не потребует создания дополнительной усиленной конструкции, если возник вопрос чем лучше утеплить мансардные крыши.

Но для сохранения свойств нужно оборудовать хорошую паро- и гидроизоляцию, поскольку влагу вата впитывает очень хорошо и после этого существенно теряет свойства.

Работая с минватой, следует быть готовым к необходимости скорой замены, ведь со временем материал рассыпается и слеживается. Чтобы отсрочить процесс, должна быть налажена вентиляция мансардных крыш.

Пенопласт (пенополистирол)

Эта теплоизоляция очень дешева и популярна, поскольку мало весит и при этом минимально проводит тепло. Влага тоже не страшна пенопласту, в сравнении с минеральной ватой, а жесткая форма не вызывает сложностей при монтаже.

Но утепление пенополистиролом небезопасно с точки зрения горения, поскольку он обладает низким классом пожаробезопасности.

Абсолютно любой пенопласт крошится при разрезании, а зазоры, которые останутся после укладки, возможно будет заполнить только монтажной пеной или иным, более пластичным материалом. Поэтому проводить расчет утеплителя нужно тщательно, но даже это не гарантирует хороший результат.

Лучше всего пенопласт подойдет в тех случаях, когда его будут заделывать штукатуркой или стяжкой, так он будет меньше разрушаться и утепление мансардной крыши изнутри будет долговечным. Если было решено провести утепление мансардной крыши пенопластом, следует выбрать огнебезопасный вариант.

Экструдированный пенополистирол (пеноплекс)

Экструдированный пенополистирол является утеплителем, которым можно оборудовать мансарду изнутри. Если уложить его между стропилами, он не будет бояться влаги, перед огнем такой тип пенополистирола тоже крайне устойчив. Он не будет скрадывать пространство на мансардном этаже, ведь для качественного эффекта нужен небольшой слой до 100 мм толщиной.

Главным минусом пеноплекса является его цена, которая выше, чем у стандартного пенопласта. Но легкий монтаж и хорошие характеристики нивелируют этот недостаток, поэтому такой материал — лучший для мансардных кровель. Пеноплексом утеплять выгоднее всего, ведь затраты компенсируются долгим сроком службы и хорошим эффектом.

Крыши, устраиваемые над мансардами, могут оборудоваться с помощью разных материалов и их комбинаций. Пароизоляция мансардных крыш потребуется в большинстве случаев.

Вариантов конструкций кровли может быть масса: от легких стандартных одно- и двухскатных до многощипцовых и шатровых. Обязательно следует выбрать качественный кровельный материал и обеспечить теплоизоляцию, только тогда мансарда будет комфортной для зимнего проживания.

Конструкция мансардной крыши: основные узлы и элементы

Благодаря целому ряду неоспоримых преимуществ мансардные кровли стали очень популярны в частном строительном секторе. Мансарда дает возможность расширения эксплуатируемой площади и получения дополнительной комнаты, которую можно использовать для любых целей.

Мансардные кровли появились четыре столетия назад, в 17 веке. Их изобрел французский архитектор Франсуа Мансар, в честь которого и названо это подкровельное помещение. А воплотил идею Пьер Леско – один из авторов знаменитого Лувра.

Нормативные строительные акты определяют мансарду как чердачный этаж, фасадом которого (полностью или частично) служит скат наклонной или ломаной кровли. Линия пересечения крыши и фасада должна располагаться на высоте как минимум 1,5 м над поверхностью пола.

Полезные сведения о кровле ондулин характеристики, достоинства и недостатки.

Советы профессионалов по технологии укладки мягкой кровли вы найдете в этой статье.

Мансардное помещение занимает определенную часть или общую площадь постройки. Помещение может быть практически любой формы.

Основной отличительной особенностью мансардного типа кровли является разделение ската на пологую верхнюю и более крутую нижнюю части.

Основные виды крыш и устройство мансарды

Проектирование и особенности мансарды зависят от типа кровли. Она может быть ломаной, треугольной, асимметричной.

Односкатная кровля – в силу ее особенностей мансарда устраивается крайне редко.

Двухскатная – два направленных в противоположные стороны ската делают эту разновидность крыш максимально удобной для устройства мансарды.

Ломаная – одна из вариантов двускатной – прекрасно приспособлена для обустройства подкровельного жилого помещения.

Вальмовая и ее разновидность – полувальмовая четырехскатная – при данных типах кровель ломаный контур не так ярко выражен, как в случае с двумя скатами, однако сооружать мансардные этажи очень удобно.

Пирамидальная, коническая, купольная — подходит для многогранных построек или зданий с закругленным силуэтом. Устройство мансарды в таких конструкциях – задача нелегкая, но выполнимая.

Главные типы кровель с мансардой

Мансардные кровли делятся на два вида:

• Одноуровневые.
• Двухуровневые.

Первая разновидность оснащена выносными консолями. Она больше всего подходит для двускатной или ломаной кровли.

Для второй характерно наличие опор смешанного типа.

Выбор конкретного вида крыши зависит от количества возможных нагрузок. При проектировании мансарды необходимо учитывать потенциальные нагрузки на перекрытие.

Простейшей формой мансардной кровли является треугольная прямолинейная. Для увеличения подкровельного пространства можно выбрать ломаную форму скатов. При несущей средней стене мансарда устраивается на основе системы стропил.

Вентилируемые и невентилируемые крыши

Решение вопроса об устройстве кровли с вентиляцией или без нее зависит от уровня влажности, особенностей климата, средней температуры.

• Повышенный уровень влажности требует устройства вентилируемого типа, при котором между крышей и слоем утеплителя сохраняется зазор для циркуляции воздушных масс. Свoбoдное пространство нaходится над слоем теплоизоляционного материала, над которым располагается тонкая плита из железобетона. Это дает возможность просушивания кровли и сокращения воздействия солнечного облучения. При планировании мансарды рекомендуется выбирать именно вентилируемую разновидность.
• При строительстве в зонах с небольшим количеством осадков, сухим климатом можно выбирать невентилируемый тип кровли.

[sc:yandexadintext ]

Слои мансардной крыши

При устройстве мансарды в обязательном порядке устраивают следующие слои:

• Кровельный материал – его основной функцией является защита от неблагоприятных факторов внешней среды. При выборе материала необходимо учитывать конфигурацию кровли, параметры здания, особенности погоды в регионе, размер бюджета и т.д.
• Подкровельная пленка – защищает систему стропил и внутренний утеплитель. При выборе ориентиентируются на особенности утеплителя.
• Гидроизоляция – защищает здание от проникновения влаги.
• Система стропил и обрешетка – являются каркасом кровли, обеспечивающим стойкость конструкции. Система стропил распределяет общую нагрузку по поверхности стен. Материалом для нее служат деревянные брусья.
• Слой утеплителя – сохраняет тепло во внутреннем помещении и препятствует проникновению холодного воздуха.
• Пароизоляция — предупреждает образование конденсата вследствие разницы между внешней и внутренней температурами.
• Вентиляция. При использовании мансарды в качестве жилого помещения требуется система вентиляции. Лучшим вариантом является устройство двух зазоров: первый должен располагаться над утеплительным материалом. Он служит для удаления накопившегося пара. Второй зазор находится под покрытием кровли и служит для устранения влаги из-под кровельных материалов.

Воздушные массы должны подниматься от кровельного основания к коньку.

Особенности стропильной системы

От системы стропил зависит надежность всей конструкции. Именно она является скелетом всей кровли.

Оптимальным вариантом является мансардная кровля со скатами, расположенными под разными углами. Благодаря этой особенности эксплуатируемая площадь в значительной мере увеличивается.

Еще на этапе проектирования рассчитывают общую нагрузку на кровлю.

Применяются два типа стропил:

• висячие;
• наслонные.

Висячие

Опорой для них служат наружные стены. Поскольку балки обладают свойством сжатия и разжимания, пропадает необходимость в использовании промежуточных опор.

При этом возникает распорная (горизонтальная) нагрузка, оказывающая давление на стены. Для ее сокращения балки соединяются с помощью затяжки из металла или дерева. Она размещается у самого основания или повыше. Прочность конструкции зависит от высоты расположения затяжки.

Битумный герметик для кровли цена, свойства, характеристики разных производителей.

Полезные сведения о конструкции четырехскатной крыши собраны здесь.

Все о ремонте мягкой кровли в одном материале https://rooffs.ru/myagkaya/info/tehnologiya-remonta.html.

Для снижения степени прогибания стропильных ног в пролеты параллельно затяжке врезается ригель (при величине пролета до 8 м).

При длине пролета более 8 м монтируется бабка (вертикальная стойка с двумя подкосами). Могут использоваться и более сложные конструкции – фермы.

Наклонные стропила

Применяются при наличии промежуточных несущих стен. Они одним концом упираются во внутреннюю стену или особые колонные, другим – во внешние стены. Это простейший и наиболее экономичный тип системы стропил. Его использование целесообразно при расстоянии между стенами до 6,5 метров.

При возведении промежуточной опоры расстояние может быть увеличено до 12 метров.

Стропила устанавливаются на мауэрлат — опорный брус. Соединение верхней части стропил и ферм производится с помощью прогона, над которым располагается конек.

Коньковый прогон – располагается в самой высокой точке кровли и соединяет стропила.

В случае наклонных стропил прогон служит упором для верхней части стропильных ног. Материалом для этой детали является доски или брусы сечением 20 х 5 или 15 х 5 мм. Они могут быть соединены друг с другом (при большой нагрузке или значительной длине пролета).

Прогон конька опирается на внутренние (несущие) стены. Между стойками и стенами должен находиться лежень или прослойка. Значительные параметры пролетов требуют увеличения прочности конструкции. С этой целью используются монтируемые между стойками и прогоном подкосы.

Бабка используется для соединения стропила и затяжки в случае наличия висячих стропил (она позволяет повысить жесткость конструкции).

Мауэрлат – вся стропильная система опирается на данную деталь. Его основной функцией является передача нагрузок на верхнюю часть стены. Кроме того, он соединяет крышу с постройкой.

В верхней части устраивается бетонный пояс с анкерами из металла. В мауэрлате проделывают отверстия для установки на анкеры.

Детали крепления: гвозди, болты, шурупы, скобы, хомуты.

Угол наклона

При устройстве жилого помещения необходимо правильно рассчитать угол наклона.

• Во-первых, он должен соответствовать погодным условиям.
• В-вторых, величина зависит от кровельного покрытия.
• В-третьих, угол должен быть таким, чтобы подкровельное пространство использовалось максимально эффективно.

Большое количество осадков требует устройства крутых скатов для быстрого избавления кровли от дождевой воды и снега.

Что касается материалов, то при выборе металлочерепицы угол должен составлять около 22 градусов, профнастила – от 5 до 30 и более градусов. Рулонные материалы укладываются на кровлях с небольшим углом наклона.

[sc:yandexadintext ]

Специфика монтажной системы кровли с мансардой

Отличительными особенностями конструкции являются:

1. Повышенный уровень сложности, обуславливающий также дороговизну. Поскольку потолки получаются несколько заниженными, для получения большого чердачного помещения устраивают прямую крышу, стены которой расположены под острыми углами по отношению к полу.

2. Мансардные окна, которые дают возможность воплощать различные дизайнерские фантазии. Окна могут быть выполнены в виде отдушин или дверей, через которые можно выходить на крышу.

3. Строгие требования к прочности системы стропил – особенно при устройстве черепичной крыши. При этом идеальные параметры стропил -5 х 15 мм.

При угле наклона больше 45 градусов шаг между стропилами может доходить до 1,4 м. В регионах с большим количеством осадков длина шага сокращается до 60-80 см.

4. При выборе мансардной кровли требуется отвод водных потоков от стен. В случае деревянной постройки стропильные ноги должны иметь запасную длину до 55 см, при этом они могут опираться на бревна сруба (при проектировании нужно предусмотреть шипы и гнезда).

Если строение из камня, для распределения нагрузки по стенам под края стропильных ног необходимо подкладывать брусы (выше уровня перекрытия мансарды, с изоляцией от камня при помощи особой прокладки).

5. Толщина материала для стропил зависит от размеров пролета, угла уклона кровли, типа кровельных материалов, количества ветровой и снеговой нагрузки.

Основные требования при устройстве любой мансардной кровли

• В качестве покрытия следует выбирать легкие и прочные материалы, чтобы облегчить их доставку на нужный этаж. Прекрасный выбор – мягкая черепица, металлочерепица, металлические листы, черепица, изготовленная на основе цветных металлов, цементно-песчаного раствора или глины.
• Несущая конструкции должна быть из дерева или металла. Применение железобетона или камня нерационально, поскольку система становится громоздкой и обходится значительно дороже.
• Для устройства внутренних перегородок мансарды использовать гипсокартон и легкие профили (тонколистовой профиль, фанера). Гипсокартон применяется и для облицовки внутренних стен.
• С особой тщательностью устраивать теплоизоляцию, поскольку от теплопотери больше всего страдает именно мансарда. Оптимальным материалом для этого слоя является минеральная вата.
• Необходимо также устройство гидро- и пароизоляции. Пароизоляция устраивается с внутренней стороны, а гидроизоляция – с внешней.
• Между утеплителем и кровлей непременно должно быть свободное пространство для проветривания.

Плюсы

Среди главных достоинств мансардных кровель необходимо отметить:

• значительное увеличение жилой площади;
• улучшение экстерьера здания, придание ему индивидуальности;
• возможность создания дополнительной площади в уже готовом здании без выселения жильцов;
• доступность в цене (по сравнению с возведением нового этажа).

Минусы

Основные недостатки кровли с мансардой можно свести к следующему:

• В углах значительно сокращается пространство – особенно при треугольной форме. Как правило, кровельный скос начинается на уровне 0,5-1 метра. Этой величины недостаточно для того, чтобы человек стоял в углу в полный рост. Выбор ломаных скатов в некоторой степени решает проблему, поскольку нижняя часть становится крутой, а верхняя – пологой.
• Нет возможности устраивать полноценные окна. Используются особые, предназначенные для мансарды окна, которые обходятся в значительную сумму: в них применяются усиленное стекло и рама повышенной прочности. Такие окна стоят почти в два раза дороже обычных.
• В силу особенностей конструкции и использования нескольких разновидностей материалов монтаж мансардной кровли значительно сложнее монтажа обычной.

[sc:yandexadintext ]

ВЫВОДЫ

• Мансарда- это обустроенное под жилье чердачное помещение.
• Основной отличительной чертой мансардной кровли является деление ската на крутую нижнюю и пологую верхнюю части.
• Мансардные кровли могут быть одноуровневыми и двухуровневыми.
• Мансардная кровля отличается от обычной по строению – в частности, при ее устройстве необходимо уложить слои паро-, гидро-, теплоизоляции и обеспечить вентиляцию.
• В стропильную конструкцию входят висячие и наслонные стропила.
• Угол наклона кровли зависит от погодных условий, кровельного материала.
• Стропильная система должна быть очень прочной.
• Основным плюсом мансардной кровли является увеличение жилой площади.
• Основной недостаток – дороговизна и усложненность конструкции.

Как построить мансардный этаж смотрите в видео сюжете.

Горячая и холодная кровля: руководство по эффективности чердака

Статья: Brentwood, 26.07.2019 | Категория: Строительство, AccuVent

Чердаки бывают разных форм и размеров. В старых домах и более традиционной конструкции вы, вероятно, найдете вентилируемый чердак с потолком и коньковыми вентиляционными отверстиями. Однако в новом строительстве более популярной стала конструкция, известная как «сборка невентилируемой крыши» или «горячая крыша». В этом посте мы ответим на следующие часто задаваемые вопросы о методах кровли:

• Что такое «горячая крыша» и почему она становится популярной в новом строительстве?
• Горячая или холодная крыша более эффективна?
• Какая конструкция крыши более энергоэффективна?

«Горячая кровля» означает, что теплоизоляция устанавливается непосредственно под настилом крыши, без места для вентиляции. В некоторых случаях такая конструкция позволяет использовать чердачное помещение как любую другую комнату в доме, помещая его в тепловую оболочку дома. Поскольку между изоляцией и настилом крыши нет преднамеренной вентиляции, барьеры для контроля влаги и воздуха находятся на настиле крыши, что позволяет чердачному пространству поддерживать то же состояние, что и любое другое жилое помещение.

Горячая крыша используется почти исключительно в новом строительстве. Является ли горячая крыша лучшей установкой, во многом зависит от климата, потребностей домовладельца и планов строительства. В климате, который остается холодным в течение длительного периода времени, невентилируемые крыши могут принести больше вреда, чем пользы. Причина этого в том, что невентилируемая крыша дает больше возможностей кондиционированному воздуху из дома проникать через изоляцию, нагревая настил крыши и вызывая ледяные заторы зимой. Это отличается от вентилируемой сборки тем, что воздух снаружи проходит между изоляцией и настилом крыши, охлаждая нижнюю часть крыши и снижая вероятность образования ледяных заторов.

Летом горячая крыша не обеспечивает воздухообмен между наружным и внутренним воздухом. В зависимости от качества изоляции, горячий воздух снаружи может проникать через изоляцию и нагревать кондиционируемое пространство, увеличивая счета за электроэнергию и заставляя установки HVAC работать сверхурочно.

Горячая невентилируемая крыша требует особого внимания к герметизации чердака. На невентилируемой крыше обычно используется изоляция из распыляемой пены, которая, как правило, стоит дороже, чем изоляция из войлока или насыпного наполнителя. Вам также необходимо убедиться, что вы установили воздушный барьер и замедлитель пара, чтобы защитить чердак от изменений погоды. Герметизация воздуха, надлежащая плотность изоляции и замедлители испарения — все это дорого обходится, но в зависимости от вашего климата правильно сделанная невентилируемая крыша может сделать ваше чердачное пространство пригодным для жизни и сохранить кондиционированный воздух внутри там, где он должен быть.

Вентилируемая или «холодная» крыша на протяжении многих лет является традиционным кровельным элементом. Холодная крыша подразумевает, что чердак не входит в кондиционируемое пространство дома. Вместо этого чердак имеет изоляцию на полу, которая разделяет воздух между кондиционируемыми и чердачными помещениями. Для этого типа крыши вам потребуются надлежащие вентиляционные отверстия на потолке, конек или фронтон, а также вентиляционные перегородки. Стропильные перегородки AccuVent совместимы со всеми типами утеплителей, включая напыляемую пену. Перегородки предотвратят попадание любой изоляции на софиты, позволяя воздуху проходить от софита к вентиляционному отверстию конька или фронтона. Стропильные перегородки являются недорогим компонентом вентилируемой крыши.

Когда дело доходит до экономической эффективности, счета за электроэнергию являются последним фактором при принятии решения о том, какой тип крыши лучше. Вентилируемая крыша будет поддерживать прохладу в доме летом, снижая затраты на охлаждение, и сохранять прохладу зимой, предотвращая образование дорогостоящих ледяных дамб. Невентилируемая крыша сделает чердачное пространство пригодным для жизни и предотвратит выход кондиционированного воздуха из дома, но первоначальная установка может быть дорогостоящей.

Этот ответ также зависит от климата. Вентилируемая крыша будет сохранять прохладу на чердаке летом, а также прохладу зимой, предотвращая образование ледяных заторов. Чтобы дом оставался эффективным, крайне важно герметизировать чердак, следя за тем, чтобы кондиционированный воздух не смешивался с наружным воздухом. Это может привести к тому, что система HVAC будет работать тяжелее, чем должна.

В большинстве случаев температура на невентилируемом чердаке будет такой же, как и в остальной части дома. Конечно, это делает критически важными тип и R-значение изоляции, поскольку сборка зависит от того, насколько хорошо она функционирует. Летом на чердаке может быть теплее, так как изоляция отводит тепло на чердак. Зимой на невентилируемом чердаке будет теплее. Но без вентиляции вероятность образования наледи, плесени и накопления влаги выше. С невентилируемой крышей эти повреждения заметить труднее.

AccuBlock предназначен для невентилируемых кровельных конструкций, но также может применяться и в вентилируемых кровлях. В невентилируемой крыше он действует как шаблон для изоляции распыляемой пеной, чтобы предотвратить избыточное распыление и позволить изоляционному слою покрыть верхнюю пластину.

Независимо от того, имеете ли вы дело с вентилируемой или невентилируемой крышей, у AccuVent есть продукт, который удовлетворит ваши потребности. Посетите страницу продукта AccuVent, чтобы узнать больше.

Поделиться Артикул:

Вентиляция чердака в вспомогательных конструкциях – Ассоциация производителей асфальтовых кровель (ARMA)

Вентиляция чердака в вспомогательных конструкциях

Отредактировано в сентябре 2022 г.
ДЖЕЙМС Р. КИРБИ, AIA

Требования строительных норм и правил для надлежащего Вентиляцию чердака нельзя упускать из виду в зданиях, не содержащих кондиционируемых помещений

Международный жилищный кодекс и Международный строительный кодекс 2021 года, опубликованные Советом по международным нормам, включают требования к вентиляции чердака, чтобы помочь контролировать температуру и влажность, которые могут накапливаться на чердаке. пространства. Хотя считается, что требования кодекса применяются к жилым зданиям, не все понимают, как кодекс относится к вспомогательным сооружениям, таким как мастерские, складские помещения, отдельные гаражи и другие здания. Каков ответ? Кодекс рассматривает все чердачные помещения одинаково, независимо от того, кондиционировано пространство под чердаком или нет. (Кондиционируемое помещение — это помещение, которое обогревается и/или охлаждается.)

Административные положения IRC, устанавливающие область действия кодекса, находятся в Главе 1. Раздел R101.2 и гласят:

•  Положения этого кодекса применяются к построению, изменению, перемещению, расширению, замене, ремонт, оборудование, использование и заселение, размещение, снос и снос отдельно стоящих одно- и двухквартирных жилых домов и таунхаусов не выше трех этажей над уровнем земли с отдельными путями эвакуации и их вспомогательных сооружений не выше трех этажей выравнивать самолет по высоте.

Давайте разберемся с кодом. Требования к вентилируемым чердакам в IRC 2021 включают следующую формулировку в разделе R806.1:

• Закрытые чердаки и закрытые стропильные пространства, образованные там, где перекрытия прилегают непосредственно к нижней стороне стропил крыши, должны иметь перекрестную вентиляцию для каждого отдельного помещения через вентиляционные отверстия. защищены от попадания дождя или снега.

Дополнительная структура фактически определена в IRC:

• ДОПОЛНИТЕЛЬНАЯ КОНСТРУКЦИЯ. Сооружение, являющееся вспомогательным и примыкающим к жилищу (ам) и расположенное на том же участке.

IBC также включает требования к вентиляции чердака, которые практически такие же, как и IRC. Раздел 101.2 IBC 20121 содержит следующий текст:

• Положения настоящего Кодекса применяются к строительству, изменению, перемещению, расширению, замене, ремонту, оборудованию, использованию и размещению, расположению, техническому обслуживанию, сносу и сносу каждого здания. или сооружение или любые принадлежности, соединенные с такими зданиями или сооружениями или прикрепленные к ним.

Это требование к вентилируемым чердакам вспомогательных сооружений в КСГМГ и КСТР является обязательным, за исключением случаев, когда чердак является частью кондиционируемого помещения и изолирован внутри ограждающей конструкции. Невентилируемые или герметичные чердаки позволяют любым воздуховодам, расположенным на чердаке, находиться внутри кондиционируемого пространства, что может оказать благотворное влияние на энергоэффективность. Для вспомогательных конструкций, которые обычно не отапливаются, это положение не применяется.

Важно отметить, что коды содержат подробные требования к проектированию и конструкции герметичных чердаков, чтобы уменьшить вероятность скопления влаги на чердаке. Эти требования были включены в кодексы в течение относительно короткого времени и остаются предметом постоянных дискуссий в ICC, поскольку сторонники герметичных чердаков работают над улучшением языка кода в ответ на опасения по поводу проблем с производительностью на местах.

Традиционные методы строительства деревянно-каркасных зданий включают вентилируемые чердаки (с утеплением на уровне потолка) как средство изоляции кровельного узла от обогреваемого и охлаждаемого пространства внутри здания. Вентиляция чердака имеет смысл по целому ряду причин. Допуск наружного воздуха на чердак помогает выровнять температуру чердака с наружным пространством. Такое выравнивание имеет несколько преимуществ, в том числе более низкую температуру настила и кровельного покрытия, что может продлить срок службы настила и кровельного покрытия. Однако правильно вентилируемым чердаком можно выровнять не только температуру. Перепады относительной влажности также можно компенсировать вентилируемыми чердаками. Влага от деятельности в жилых единицах, включая дома для одной семьи и другие коммерческие помещения, может привести к попаданию влаги в чердачное помещение путем диффузии или воздушного потока. Важно обеспечить удаление влаги, иначе она может остаться на чердаке и привести к преждевременному износу и гниению конструкции и коррозии металлических компонентов, в том числе крепежа и соединителей.

В северных климатических зонах вентилируемый чердак позволяет изолировать тепловой поток, выходящий из кондиционируемого помещения, а также снизить вероятность неравномерного таяния снега, образования наледи, образования сосулек на кровле и карнизе. Ледяная запруда может привести ко всем видам проблем с влажностью для кровельных конструкций; это достаточно плохо, что кровельные конструкции должны иметь дело с влагой, поступающей изнутри чердака, но ледяная запруда может позволить воде проникнуть в кровельные конструкции, прерывая нормальный процесс водоотведения. Для зданий с кондиционируемым пространством чердак может изолировать крышу от источника тепла, но только при наличии достаточной изоляции потолка, правильно установленной поверх стеновых конструкций, образуя непрерывную оболочку. Неспособность обеспечить непрерывность тепловой оболочки – это прямой путь к катастрофе в тех частях страны, где на крыше может скапливаться снег.

Для неотапливаемых зданий на севере менее вероятно образование ледяных запруд, если только конструкция не отапливается время от времени. Вспомогательные здания, такие как мастерские, которые могут время от времени обогреваться обогревателями или другими источниками, с меньшей вероятностью будут иметь изоляцию, блокирующую поток тепла на крышу. В таких ситуациях небольшое количество тепла может иметь большое значение для таяния снега на крыше.

В то время как обледенение и связанные с этим проблемы с производительностью представляют собой реальную проблему даже для вспомогательных конструкций, именно удаление влаги за счет конвективного воздушного потока в чердачном пространстве является преимуществом вентилируемых чердаков в вспомогательных конструкциях. Мы знаем, что влага проникает в здания. Предоставление пути для побега является необходимостью, особенно для закрытых помещений, таких как чердаки.

Существует много типов вспомогательных сооружений, и некоторые из них включают в себя кондиционируемое пространство. В зависимости от использования конструкции накопление влаги внутри здания будет разным. Для жилых жилых единиц ученые-строители понимают нормальный уровень влажности, возникающий в результате их проживания. Приготовление пищи, стирка и принятие душа способствуют увлажнению внутренней среды.

IRC и IBC включают требования к свободной от сетки площади вентиляционных отверстий впускных (нижних) и вытяжных (верхних) вентиляционных отверстий, а также требуют установки вентиляционных отверстий в соответствии с инструкциями производителя по установке вентиляционных отверстий. Требуемая площадь вентиляции уменьшается при установке сбалансированной системы; большинство производителей вентиляционных изделий рекомендуют баланс между притоком и вытяжкой. IRC требует, чтобы сбалансированные системы включали вытяжные вентиляционные отверстия, занимающие от 40 до 50 процентов от общей площади вентиляционных отверстий, чтобы снизить вероятность отрицательного давления в чердачной системе, которая может забирать кондиционированный воздух и влагу из кондиционированного пространства внутри здания. Это не так важно для нежилых помещений с точки зрения энергоэффективности, но накопление влаги является проблемой во всех конструкциях.

Реальный пример дополнительной конструкции вентиляции чердака

Когда Джордж и Ребекка Фишер завершили строительство своего загородного дома недалеко от Читтенанго, штат Нью-Йорк, вскоре они поняли, что им нужно больше места. Три машины, два газонокосилки, снегоуборочная машина, два снегохода, набор инструментов для деревообработки и множество других игрушек, соперничающих за место в гараже на две машины, ясно показали их долгосрочный план построить отдельный гараж. /workshop скоро станет краткосрочной необходимостью.

Джордж спроектировал мастерскую и складское помещение площадью 560 квадратных футов и включил чердак, чтобы максимально увеличить пространство для хранения. Когда встал вопрос о конструкции и конструкции крыши, Джордж принял два решения, чтобы улучшить здание. Первое решение состояло в том, чтобы удлинить узел крыши с обоих концов фронтона, чтобы можно было удлинить 12-дюймовый свес карниза вдоль рейки.

Второй должен был включать вентилируемые софиты и непрерывный вентиляционный конь, чтобы гарантировать, что чердачное пространство в его мастерской будет иметь необходимую вентиляцию для нормального высыхания паров влаги, которые, вероятно, в конечном итоге окажутся внутри его ценного проекта. Использование вентилируемого софита вдоль верхней части сплошного ската позволяет использовать дополнительные вентиляционные отверстия в верхней части чердачного помещения. Сам выступ граблей также помогает улучшить нормальный сток дождевой воды. Важно отметить, что производители вентиляционных отверстий не рекомендуют использовать вентиляционные потолки вдоль скатов. Типичная конструкция граблей не допускает проникновения воздуха на чердак, но в этом примере потолочное перекрытие было спроектировано так, чтобы обеспечить движение воздуха на чердак. Производители вентиляционных отверстий также обеспокоены тем, что дождь и снег с ветром могут попасть на чердак через вентиляционное отверстие, расположенное вдоль края ската. Важно следовать рекомендациям производителей.

Расчет правильного баланса впускных и выпускных вентиляционных отверстий стал проще благодаря простой информации о продукте, предоставленной производителями вентиляционных изделий. Инструкции по установке вентилируемых потолков и коньковых вентиляционных изделий включают открытую площадь на погонный фут.
