Многощипцовая крыша: устройство стропильной системы, особенности

Многощипцовая крыша, при всей сложности расчёта и монтажа, особенно популярна в нашей стране. Её сложный, геометрически совершенный вид вызывает стойкие ассоциации с деревянным зодчеством: высокими теремами, изукрашенными резьбой наличниками и ставнями. Хотя простые формы крыш дешевле и более удобны в эксплуатации, грамотно спроектированная многощипцовая кровля открывает широкие возможности для оригинальных архитектурных решений и использования внутреннего пространства.

Плюсы и минусы многощипцовой крыши

Достоинства многоскатной крыши многочисленны и очевидны:

  • возможность рационального использования внутреннего объёма;
  • перекрытие сложных в плане зданий;
  • привлекательный внешний вид;
  • многообразие архитектурных решений;
  • большой угол наклона позволяет эффективно отводить воду;
  • не накапливается толстый слой снега;
  • одинаково хорошо подходит для домов из камня и дерева.

Многощипцовая крыша отличается большим разнообразием вариантов

При этом сложность конструкции определяет её недостатки:

  • необходимость грамотного проектирования, большая чувствительность к правильности монтажа;
  • подходит не всякий вид кровельного покрытия;
  • высокая материалоёмкость из-за большой площади скатов;
  • потребность в разветвлённой водосточной системе;
  • высокая стоимость за счёт применения многочисленных доборных элементов.

Особенности конструкции и устройства многощипцовой крыши

Щипец — это архитектурный термин, обозначающий верхнюю часть здания, ограниченную двумя скатами. Самым простым вариантом щипцовой крыши является двускатная. Более сложные формы многощипцовых конструкций образуются в результате пересечений скатов.

Несущие элементы скатной крыши — стропила, которые передают вес и эксплуатационные нагрузки на стены здания

Двускатная крыша

Исторически сложилось так, что двускатная крыша — самая популярная завершающая конструкция индивидуальных жилых домов. Её достоинства:

  • значительный угол наклона, позволяющий организовать эффективный отвод воды;
  • простота монтажа, рациональная схема распределения нагрузок;
  • проработанные схемы узлов соединения элементов;
  • простота обслуживания благодаря оптимальному устройству;
  • срок службы ограничивается только долговечностью кровельного покрытия;
  • лёгкость ремонта и реконструкции;
  • значительный внутренний объем позволяет устраивать мансарды и эксплуатируемые чердачные помещения;
  • наибольшая эффективность вентиляции через торцевые стены.

Применение двускатной крыши позволяет устраивать террасы и балконы в торцах здания, а также предусматривать значительные свесы для защиты стен здания от осадков

Несущий каркас двускатной крыши может быть выполнен с применением двух типов несущих элементов: стропил и стропильных ферм. Первый вариант более распространённый, второй применяется при больших площадях основания крыши, значительных пролётах и эксплуатационных нагрузках.

Виды стропильных систем двускатной крыши

Стропила могут проектироваться:

  1. Висячими. Это означает, что в точке соединения они не имеют опоры, передающей нагрузку на несущие конструкции здания.
  2. Наслонными. Такие стропила имеют дополнительную опору в виде прогона, который, в свою очередь, устанавливается на вертикальных стойках.

Для того, чтобы стропильная система правильно воспринимала горизонтальные рапирающие нагрузки, висячие стропила соединяют затяжкой или ригелем, а наслонные — схваткой

Наслонные стропильные системы более надёжны, предназначены для тяжёлых кровель и значительных снеговых нагрузок. Висячие стропила применяют для того, чтобы организовать мансардное помещение или эксплуатируемый чердак.

Типы стропильных ферм двускатной крыши

Ферма (с лат. firmus — прочный) — строительная конструкция, которая позволяет за счёт применения прямых элементов, соединённых шарнирными узлами, исключить изгибающие нагрузки.

Устройство ферм снижает вес несущего каркаса крыши, увеличивает допустимые пролёты, уменьшает расход материалов. Кроме того, стропильные фермы могут быть собраны на земле и уже потом подняты наверх, что увеличивает точность сборки и упрощает монтаж.

Фермы используют для того, чтобы перекрыть большой безопорный пролет

Готовые к установке стропильные фермы можно заказать на заводе, это гарантирует качество изготовления и стабильность геометрии. Выполненные из древесины высшего сорта конструкции можно с успехом использовать для зданий без верхнего перекрытия, утепляя только верхнюю плоскость крыши, так как открытые элементы стропильных ферм весьма декоративны и популярны в стилях лофт или рустик.

Чтобы организовать во внутреннем объёме крыши дополнительный этаж — мансарду, нужно применять фермы с прямыми видами решётки, оставляющие в середине конструкции просвет. Угол наклона такой крыши должен быть соответственно увеличен.

Для устройства мансардного этажа используют специальные мансардные типы ферм

Четырёхскатная крыша

Одной из самых распространённых форм многощипцовой крыши является четырёхскатная.

Четыре ската разнообразят архитектурное решение зданий и увеличивают подкровельное пространство

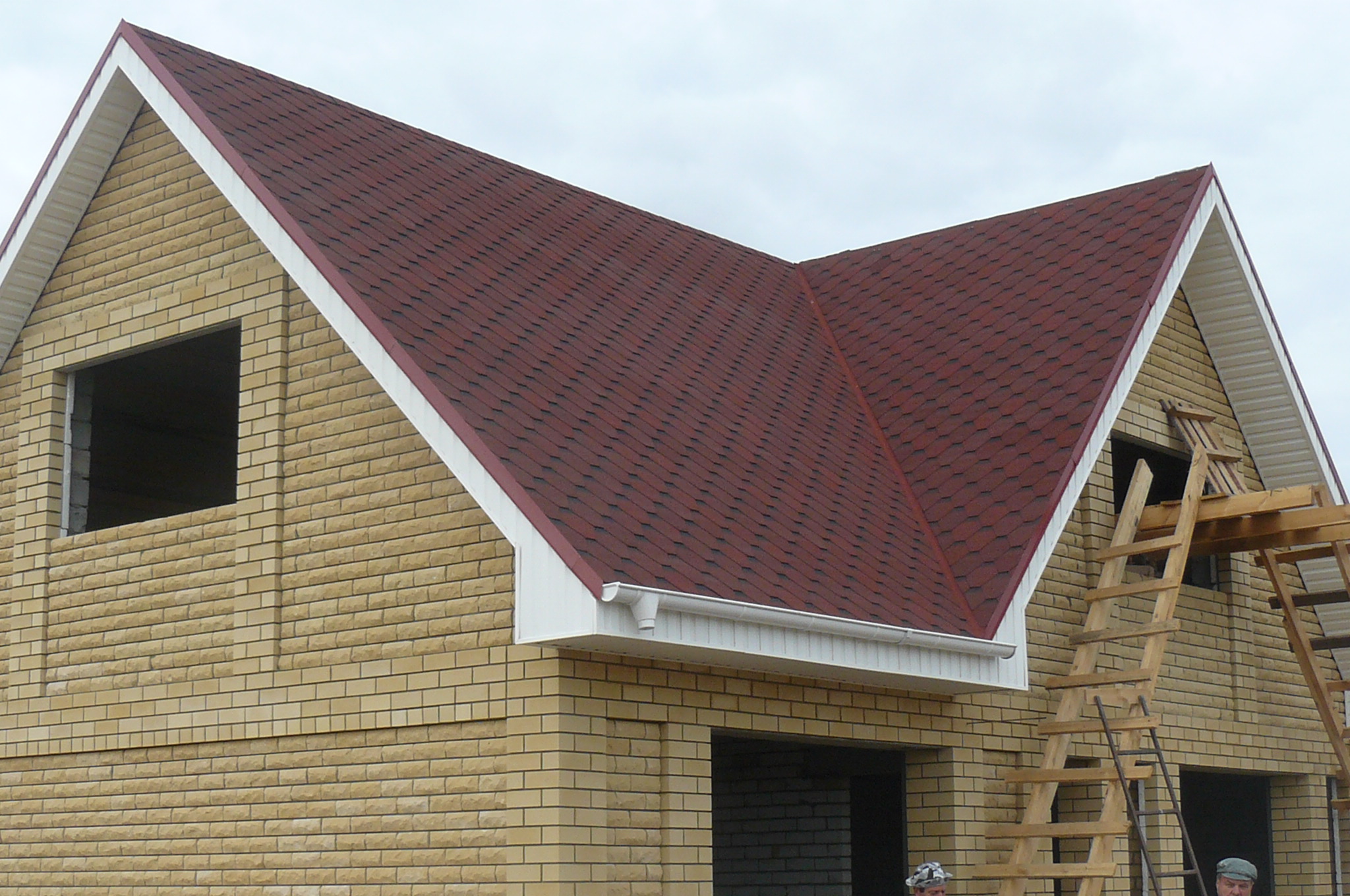

Этот вариант образуется в результате пересечения двух двускатных крыш. Пространственная компоновка такой конструкции включает ендову (разжелобок) — внутренний угол.

Именно этот элемент стропильной системы является причиной технологической сложности многощипцовой крыши, усложняет расчёт и установку кровельных деталей. Обеспечивая основной водоотвод с поверхности кровли, ендова должна быть выполнена на высоком уровне, поскольку ошибки при строительстве могут обернуться протечками и нарушениями целостности покрытия.

Простые виды стропильных систем четырёхскатной крыши могут быть реализованы практически без применения дополнительных металлических деталей

Частным случаем четырёхскатной крыши является вариант с устройством слуховых окон. Здание при этом может быть квадратным или прямоугольным в плане, изменяется только форма кровли.

Слуховые окна помогают более рационально организовать мансардное помещение или улучшить освещение и вентиляцию чердака

Другие виды многощипцовых крыш

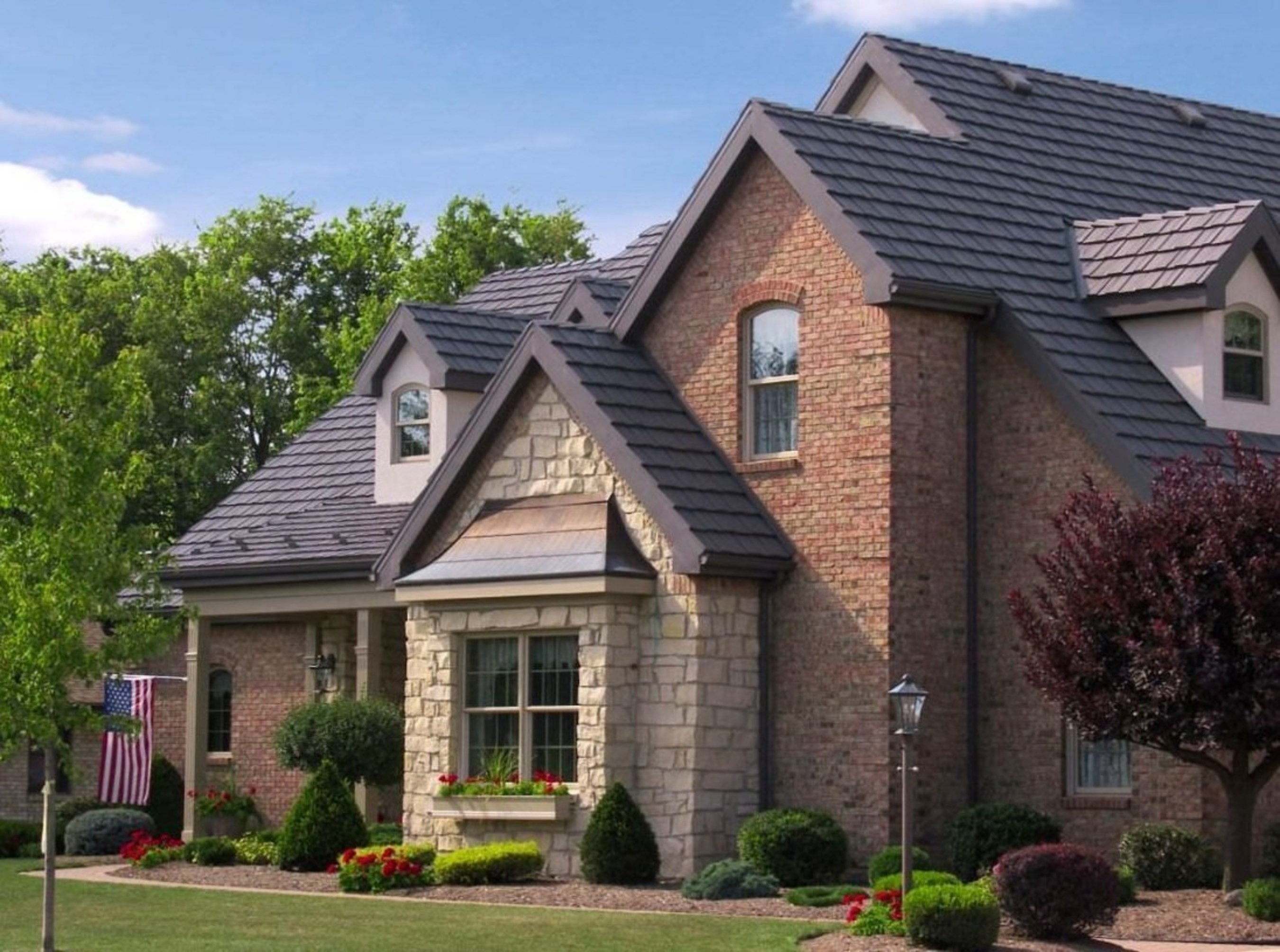

Кроме самых простых симметричных вариантов, многощипцовые крыши позволяют комбинировать типы, например, применять вальмовые и шатровые окончания, образовывать различные виды пересечений скатов, каждый из которых может включать слуховые окна.

Нестандартная конструкция слуховых окон и изменение угла наклона скатов образуют оригинальные архитектурные формы

Особенно часто различные комбинации вальмовой многощипцовой крыши используют для одноэтажных зданий большой площади, так как рациональная организация пространства требует сложной угловой планировки, а водоотведение с протяжённой кровли проще организовывать с применением ендов.

Угловая планировка одноэтажного здания может быть основанием для применения многощипцовой вальмовой крыши со слуховыми окнами

Здания, имеющие в плане вид буквы П, Г или Т могут быть спроектированы только с использованием многощипцовой крыши. Вальмовые скаты являются популярным решением, так как позволяют избавиться от фронтонов.

Вальмовая многощипцовая крыша применяется для зданий сложной формы с неэксплуатируемым чердаком

Для деревянных многоэтажных домов часто используются мансардные многощипцовые крыши сложной формы со слуховыми окнами.

Многоскатные крыши с большим углом наклона позволяют устроить несколько уровней мансарды внутри подкровельного пространства

Стропильная система многощипцовой крыши

Главная особенность стропильной конструкции многоскатной крыши — внутренние рёбра пересечения скатов, ендовы. В зависимости от того, под каким углом примыкают друг к другу скаты, проектируются узлы соединения элементов стропильной конструкции.

Стропильные системы симметричных многощипцовых крыш проще изготавливать с наслонными стропилами

Установка ендовы и примыкание к ней стропил не представляют значительной сложности при условии использования современного деревообрабатывающего инструмента и предварительного расчёта крыши.

Видео: монтаж стропильной конструкции с ендовой

Узлы примыкания двух частей крыши могут быть в простейшем случае реализованы с помощью только деревянных элементов и точной подгонки углов.

В стропильной системе многощипцовой крыши для образования внутреннего угла примыкания скатов используют накосные стропила ендовы и укороченные стропильные балки — нарожники

Для более сложных вариантов крыш, перекрывающих большие площади и несущих значительные эксплуатационные нагрузки, применяют металлические уголки и пластины. Обязательно выполнять расчёты несущей способности таких конструкций и разрабатывать детальные планы раскладки стропил, прогонов и других несущих элементов.

Грамотно выполненый проект многощипцовой кровли — залог прочности конструкции и долгого срока службы

Выбор кровельного покрытия для многощипцовой крыши

Так как в конструкции многощипцовой крыши имеются внутренние рёбра, многочисленные примыкания и пересечения скатов друг с другом, кровельное покрытие должно отвечать следующим требованиям:

  • быть лёгким в монтаже и обработке, без проблем нарезаться под произвольными углами;
  • комплектоваться большим количеством доборных элементов;
  • позволять устраивать сложную систему водостока;
  • быть предназначенным для монтажа на крышах с большим углом наклона.

Правильная конструкция крыши требует применения разнообразных доборных элементов

Исходя из этих критериев, можно заключить, что шифер, ондулин, профнастил малопригодны в качестве покрытия для многощипцовых крыш. Размеры распространённых шиферных листов — 0,98х1,5 и 1,13х1,5 м, ондулина — 0,95х2 м, профнастила 1,15х6 м. Их достоинство — значительная площадь покрытия, которое максимально проявляется в устройстве кровли с небольшим уклоном и простой геометрией. В случае сложной конструкции с пересечениями скатов возникает необходимость в подрезке, и здесь достоинства оборачиваются недостатком: возникает много отходов, усложняется подгонка. А также эти кровельные материалы характеризуются большой высотой профиля и повышенным значением перехлёста листов, что в некоторых случаях делает невозможным правильный монтаж доборов и водостока.

Исключение — простая двускатная крыша, в которой нет внутренних углов и слуховых окон. Из доборных элементов понадобится только конёк, обрамление вентиляции и водосточные жёлоба. Подрезка в таком случае будет минимальной, расход материала не увеличится.

В случае сложной многоскатной крыши предпочтение следует отдать штучным материалам: керамической, цементно-песчаной и сланцевой черепице. Небольшой размер позволяет рационально заполнять самые сложные формы с минимальным отходом на подрезку. Большое количество доборных элементов даёт возможность выполнить примыкания и пересечения элементов кровли с надёжной гидроизоляцией и водоотведением.

Керамическая черепица позволяет максимально рационально и технологично устраивать кровлю для сложных вариантов многощипцовых крыш

Металлочерепица и мягкая битумная плитка тоже могут рассматриваться в качестве кровельного материала при условии соблюдения всех технологических нюансов. Для металлочерепицы критичным является правильное выполнение узла ендовы. Для этого обязательны:

  • усиление обрешётки в месте монтажа ендовы, оптимально выполнить её сплошной;
  • применение нескольких слоёв гидроизоляции поверх обрешётки;
  • монтаж внутренней части ендовы;
  • герметизация стыков кровельного материала силиконом;
  • монтаж внешней части ендовы.

Битумная мягкая черепица требует сплошной обрешётки из листового материала по всей площади кровли и подкровельной вентиляции. Во внутренних углах обязательно применяют дополнительную гидроизоляцию — ендовый ковёр.

Особенности покрытия крыши кровельными материалами

Сложность геометрии многощипцовых кровель требует тщательной подгонки и подрезки кровельного материала и доборных элементов для точного соединения их между собой. Однако, при наличии детального проекта, можно смонтировать кровельное покрытие своими руками. Разумеется, эта работа требует точности, аккуратности и соблюдения рекомендованной производителем технологии укладки.

Металлочерепица монтируется с помощью специальных саморезов с покрытием для защиты от коррозии. Расчёт количества основного материала и доборных элементов проще произвести в специализированной программе, так как сложная геометрия крыши требует многочисленных подрезок.

Раскладка листов металлочерепицы на скатах сложной формы образует значительное количество отходов из-за подрезки

Особое внимание следует уделить правильности установки ендовых элементов, коньков и мест примыкания к вертикальным конструкциям, так как от этого зависит надёжность гидроизоляции кровли.

Видео: монтаж ендовы в составе кровли из металлочерепицы

Для домов, этажность которых превышает два, особенно со сложной геометрии крыши, крайне желательна установка системы водоотвода с кровли.

Штучные керамические, цементно-песчаные и полимерные покрытия изначально предназначены для монтажа на крыши сложной геометрии. Они удобны в работе из-за небольших размеров. Единственный их недостаток — достаточно большой вес. Поэтому кровельная обрешётка должна быть усиленной, а при непосредственной установке необходимо равномерно распределять подготовленные стопки черепицы по всей поверхности ската, чтобы не перегрузить конструкцию.

При монтаже керамической черепицы важно рассчитать необходимое количество материала и подготовить его к укладке, равномерно распределив по поверхности кровли

Укладывать мягкую битумную черепицу на сложную крышу проще всего из-за её малого веса, гибкости и лёгкости в обработке. Однако она требует обязательной подготовки кровли: устройства сплошного основания из OSB или влагостойкой фанеры, монтажа подкладочного гидроизоляционного ковра, дополнительно усиленного в местах перегиба скатов (коньках и ендовах).

Под мягкую черепицу нужно обустраивать сплошное основание

Варианты и способы отделки многощипцовой крыши изнутри

В зависимости от того, как планируется использовать подкровельное пространство, выбирается способ отделки.

Если чердак неэксплуатируемый или технический, достаточно просто обшить его строительной плитой OSB по нижней поверхности стропил.

Кровля жилого помещения должна быть утеплена. Для этого теплоизоляционный материал монтируется между стропилами с помощью контрбруса, который устанавливается перпендикулярно стропилам. Иногда его устанавливают и параллельно, со смещением в межстропильный промежуток. Со стороны помещения утеплитель закрывается пароизоляционной мембраной. И только после неё можно монтировать лицевую отделку. Выбранный материал можно крепить к контрбрусу или применить дополнительную рейку или металлический профиль.

Монтаж финишного покрытия по рейке позволяет обеспечить дополнительный вентзазор для лучшей вентиляции утеплителя

Для мансард или одноэтажных домов без чердачного перекрытия в стиле лофт может применяться частично открытая снизу стропильная система.

При этом кровля утепляется и зашивается, а части деревянных стропильных ферм, выступающих в помещение, покрываются декоративной пропиткой или краской.

Деревянные фермы могут быть использованы в интерьере как самостоятельный декоративный элемент

Популярным видом отделки является обшивка деревом — вагонкой, строганой доской. Используется в интерьерах стилей кантри и рустик. Деревянные отделочные материалы нашиваются на контробрешётку по стропилам, что позволяет всем частям конструкции крыши хорошо вентилироваться. Такая обшивка дополнительно увеличивает жёсткость конструкции и улучшает её теплоизоляционные свойства.

Обшивка деревом подчёркивает сложные ломаные формы крыши

Наконец, мансардное помещение можно обшить магнезитовой плитой или гипсокартоном, после чего покрасить в любой цвет. Для этого поперёк стропил после монтажа утеплителя и пароизоляции нашиваются металлические профили, на который прикручивается выбранный листовой материал.

Однотонная краска светлых тонов зрительно расширяет пространство мансарды

Варианты проектов домов с многощипцовой крышей

Так как вариантов комбинаций видов крыш в составе многощипцовой существует огромное количество и фантазия архитектора ограничена только технологическими тонкостями выбранного кровельного материала и финансовыми возможностями заказчика, проекты зданий разнообразны и многочисленны.

Фотогалерея: проекты зданий с многощипцовыми крышами

Лучше понять, какие архитектурные возможности предоставляет многоскатная крыша, позволяют проекты зданий. Например, с помощью четырёхскатной крыши можно устроить второй свет в гостиной одноэтажного дома.

Гостиная этого дома имеет большую высоту потолка и площадь остекления

Здание в плане крестообразное, по коротким сторонам расположены крытые веранды, а центральное пересечение скатов делает гостиную в два раза выше, чем остальные помещения и добавляет света. Приватная и общественная зоны получаются рационально разделёнными. Вторую часть одноэтажного здания занимает гараж с техническими помещениями.

Оригинальное архитектурное решение разнообразит объёмную планировку одноэтажного коттеджа

Удобно использовать многоскатную крышу с большим углом наклона для устройства мансардных помещений. Это позволяет добиться экономии материалов за счёт отсутствия чердачного перекрытия, а также создать привлекательный экстерьер здания.

Высокая многощипцовая крыша гармонично смотрится на Т-образных зданиях небольшой площади

Первый этаж больше мансардного по площади и является общественной зоной: здесь располагаются гостиная, столовая, кухня и только одна спальня. Гостиная имеет второй свет.

В планировке первого этажа рационально используется небольшая площадь дома

На мансардном этаже две небольшие спальни и ещё один санузел. Пространство под скатами используется для больших встроенных шкафов.

Часть мансардного этажа занимает второй свет гостиной

Многощипцовая крыша — прекрасный вариант для частного застройщика. Она позволяет рационально использовать внутренний объём, имеет множество вариантов конструкции. При правильном монтаже каркаса и кровельного покрытия такая крыша прослужит долгие годы. В то же время её привлекательный внешний вид как снаружи, так и изнутри позволяет разрабатывать экстерьеры и интерьеры зданий с высокими декоративными и эксплуатационными характеристиками.

Оцените статью:

[Голосов: Среднее: ]

Скатная крыша: какое финишное покрытие выбрать

Любой частный дом похож на живой организм: с одним органом не все в порядке – и общее состояние уже нарушено, а на стадии строительства это заметно как никогда. Легкомысленное отношение к деталям или неправильно подобранные материалы влекут за собой опасность для целостности всей конструкции или проблемы в дальнейшем. Например, не достаточная глубина заложения фундамента влечет за собой появление трещин в процессе эксплуатации, неправильная теплоизоляций стен, как минимум, грибок на поверхности, а нецелесообразно подобранное финишное покрытие для крыши – проблемы от атмосферных осадков.

Поэтому прежде, чем приступить к обустройству крыши необходимо четко определить свои финансовые возможности, пожелания, архитектуру будущего строения и основное назначение. Если это жилой частный дом для постоянного проживания, то конструкция должна быть более стойкой, иметь усиленную гидроизоляцию, утепление, а финишное покрытие должно иметь высокий коэффициент устойчивости к ультрафиолету, щелочности и осадкам. Не забывайте также, что вид крыши дома, как головной убор женщины: одел не тот – весь ансамбль одежды насмарку.

Что такое крыша и ее виды

Понятие «крыша» состоит из двух составляющих – внутренней стропильной части или несущей конструкции и внешней, то есть кровельного покрытия. Внутренняя часть обеспечивает надежность и прочность, а внешняя защиту от внешних воздействий. Кроме того, в «кровельном пироге» присутствуют слои, обеспечивающие гидро- и теплоизоляцию, что очень важно, ведь от их устройства зависит температурный баланс дома, уровень влажности и теплопотери.

В зависимости от уклона крыши бывают скатные и плоские. Плоские имеют незначительный уклон, до 8°. Такую конструкцию часто используют в современной архитектуре, когда хотят, например, сделать открытую террасу или сад. Часто это решение принимают, когда размер участка невелик, и необходимо максимально использовать все доступное пространство. Классическим и более привычным вариантом является скатная кровля, хотя варианты ее устройства на сегодняшний день неисчислимы. Уклон данной конструкции превышает 15°. Такая крыша придает архитектуре дома особый шарм, в частности интересными являются многоскатные решения, когда покрытие состоит из нескольких плоскостей. От уклона и вида крыши зависит очень многое, прежде всего это устойчивость к осадкам: на местности, где дождь, снег и сильный ветер – частые гости, требования к конструкции крыши гораздо выше, ее необходимо делать с уклоном не менее 45°.

Естественно, от этих параметров также зависит и стоимость крыши, чем больше уклон и сложнее задумка, тем больше расход материалов и дороже общая стоимость. Кроме того очень важно какой тип внутреннего назначение крыши: будет она чердачной (нежилой) или мансардной (жилой). Очень важным также является финишное покрытие, так как некоторые материалы требуют особой стропильной системы при определенном уклоне, например при укладке керамической черепицы или стальной фальцевой кровли, на крыше менее 22°, необходима улучшенная гидроизоляция и вентиляция, а также утепление.

Рассмотрим некоторые формы скатных крыш подробнее.

Словарь

Конек – верхнее ребро крыши, на пересечении плоскостей крыши.

Ендовы – это внутренние углы крыши, образованные стыками скатов.

Люкарна – это оконный проем в крыше с вертикальной рамой, обычно продолжающей стена фасада и расположенный с ней в одной плоскости

Ризалит – часть здания или крыши, выступающая за линию фасада, в современном строительстве может быть использована для сооружения террасы под общей крышей с домом или с применением колонн

«Бычий глаз» —

это особый вид люкарны, который имеет своеобразную вытянутую форму, напоминающую глаз. Такое окно не выглядит отдельной конструкцией, а, как будто, вздыбливает часть кровли, выглядывая из-под нее.



Односкатная

Такие крыши не требуют особых знаний и финансовых затрат, поэтому их часто используют для хозяйственных построек, довольно редко для маленьких частных домов или дач. Скат крыши формируется за счет разного размера стен. В жилом доме такая крыша должна быть обязательно устроена с вентилируемым сооружением, это продлит срок ее службы и сделает надежней, но как бы там ни было – это эконом-вариант.



Двускатная

Это универсальный вариант, состоящий из двух скатов соединяемых коньком. Для двускатной крыши можно подобрать любой кровельный материал и любую конструкцию стропильной системы. Кроме того, скаты можно делать одного размера, а можно – разных, такая двускатная крыша будет называться ломанной. Если же конструкция вашего дома требует перпендикулярно-пересекающейся крыши (если дом у вас буквой П, L или T), тогда вам нужна многощипцовая (многоскатная) крыша. Ее конструкция считается сложной, особое внимание следует уделить ендовам. Так как это крайне уязвимые места, где скапливаются осадки.



Четырехскатная

Как можно догадаться, такая крыша состоит из четырех плоскостей. Ее эстетичные качества очень высоки: выглядит такая крыша очень красиво в независимости от конструкции и этажности дома. Такая крыша более надежна с точки зрения устойчивости фронтонов к ветру и осадкам, а чердачное помещение или мансарда имеет удобную форму. Для правильного строения, нужно четко рассчитывать точки соединения скатов и длину конька, кроме того она требует сложной стропильной системы. Возможны вариации уклона крыши и конструкции скатов, в зависимости от этого, бывают вальмовые, полувальмовые и шатровые крыши.



Вальмовая – состоит из двух трапециевидных скатов и двух треугольных (вальмов). Полувальмовая похожа на двускатную, только треугольные скаты не доходят до карнизов, а похожи на небольшие свесы по торцам.





Шатровая крыша состоит из четырех равнобедренных треугольных скатов, которые сходятся в одной точке. Четырехскатная конструкция одна из самых удобных, если вы хотите по

лноценную мансарду – за счет сочетания пологих и крутых скатов масштаб внутренней комнаты значительно увеличивается.



Многоскатная

Если конструкция вашего дома требует перпендикулярно-пересекающейся крыши (если дом у вас буквой П, L, T или любой другой сложной формы), тогда вам нужна многоскатная крыша. Ее конструкция считается самой сложной, особое внимание следует уделить ендовам. Так как это крайне уязвимые места, где скапливаются осадки. Они присутствуют независимо от того, какую систему вы выберете: щипцовую, вальмовую или шатровую.

Так же крышу можно украсить за счет всевозможных надстроек – естественно, это так же накладывает определенные требования на выбор финишного покрытия для крыши. Наиболее простым элементом можно считать мансардное окно, его монтаж возможен при любой кровле, зато накладывает отпечаток на конструкцию стропильной системы. Немного сложнее, если вы хотите установить люкарну, ризалиты или сделать, так называемый «бычий глаз». Эти архитектурные элементы делают устройство крыши гораздо дороже, но, тем не менее, ваша крыша приобретает эксклюзивность, а внутренне пространство дома становится больше и светлее.

Как и какое финишное покрытие выбрать

Все вышеперечисленные моменты проектирования, особенности строения и этажности дома влияют на выбор финишного покрытия крыши. Следует учитывать еще несколько важных факторов: бюджет, надежность и свойства материала для кровли. Что касается бюджета, то рекомендации тут давать сложно, ведь у каждого свои возможности, но нужно помнить, что покрытие крыши — это финальный этап строительства и поэтому самый сложный финансово. Как бы точно вы не рассчитали стоимость будущего дома, в процессе слишком часто возникают непредвиденные расходы и приходится корректировать их именно в ущерб финишному этапу. Надежность – один из самых важных моментов, ведь именно внешняя часть крыши принимает на себя все природные факторы, такие как осадки, ветра и солнечное излучение. От коэффициента устойчивости финишного покрытия зависит не только, как в итоге будет выглядеть ваша крыша, а и то, сколько прослужит вам вся конструкция целиком. Среди свойств материала нужно в первую очередь отмечать его вес, так как общая система «кровельного пирога» должна быть точно рассчитана в зависимости от предельной нагрузки на стены и фундамент, плюс вес возможного снегового покрова. Далее, как уже говорилось выше, важно учитывать вид и уклон крыши, ведь не каждое покрытие подходит для любой формы и габаритов скатов. Многие материалы требуют особенного строения стропильной системы или усиления некоторых частей «кровельного пирога», также нельзя забывать о сложности монтажа.

Кровельные покрытия можно разделить на несколько групп по способу укладки: рулонные, листовые и штучные. Самые распространенные рулонные покрытия – это пергамин, рубероид и другие, их основа – картон, хотя может быть еще пленочная или синтетическая. Такое покрытие не отличается надежностью и стойкостью и сегодня редко используется в строительстве частных домов, поэтому не будем на нем останавливаться. Что касается всем известного шифера или асбестоцементных волнистых кровельных листов, то на сегодняшний день его не используют в частном строительстве, так как он хрупок, впитывает влагу и, в принципе, асбест вреден для здоровья человека. Рассмотри детальнее самые распространенные штучные и листовые покрытия.

Керамическая черепица

Этот вид штучного финишного покрытия с давних пор пользуется незыблемым авторитетом. Имея богатую историю, сегодня он не утратил своей популярности, а попал на «вторую» волну, но, к сожалению, не сохранив своей финансовой доступности. Керамическая черепица – это натуральный материал, который делается путем обжига легкоплавкой глины. Отличительная черта при выборе – это звонкий и чистый звук, если по ней постучать. Формы черепицы есть разные, но вес одной плитки составляет от 2 кг, что является ее вторым главным недостатком. Оптимальный уклон крыши для такого покрытия 25-60°, если же проект вашего дома предполагает больший или меньший уклон, нужно корректировать структуру стропильной системы. Прочность внутренней конструкции должна в любом случае быть усилена на 15-20%, что можно сделать путем уменьшения шага стропил. Если наклон скатов небольшой, до 22°, необходим дополнительный слой гидроизоляции, а это несет дополнительные расходы, как и в случае, с уклоном больше 50° — тогда нужно дополнительное крепление, что еще и усложняет монтаж. Поэтому вывод очень прост: если вы можете позволить себе это далеко не дешевое удовольствие ($30-50 за кв. м), то вы получаете огне- и морозостойкость, шумопоглощение и службу около ста лет.

Цементно-песчаная черепица

Недостатки керамической черепицы проявились еще в 19 веке, поэтому благодаря развитию цементной отрасли, удалось создать ей достойную замену. Технология производства цементно-песчаной черепицы проще, чем керамической, поэтому стоимость ее несколько ниже по сравнения со «старшей сестрицей». Материалы имеют схожие показатели устойчивости к погодным явлениям, но такая черепица на сегодняшний день более актуальна, так как имеет меньший вес и разнообразную цветовую палитру. Тем не менее, от недостатков полностью избавиться не удалось: материал все еще остается одним из самых тяжелых и дорогостоящих ($10-20 кв. м), хотя и дешевле керамической черепицы. При установке стропильной системы, стоит придерживаться тех же правил зависимых от уклона скатов, что и для керамической черепицы. Нужно помнить, что в регионах с сильными ветрами лучше дополнительно укреплять каждую пятую плитку. Дополнительного крепления также требуют элементы возле конька, ендов, окаймляющие окна или люкарны. Поэтому можно смело сказать, что монтаж так же остался сложным, трудоемким и энергозатратным.

Битумная черепица

Прогрессивный и современный материал сегодня – это битумная черепица. Она помогла сделать огромный шаг на пути к мечте построить красивый и комфортный дом, не попав при этом в долговое рабство. Хотя некоторые все еще являются заложниками стереотипа, что битум – это картон, «как же я буду жить под картонной крышей?» — смеются они. На самом деле очень опрометчиво делать такие предположения, не разобравшись в ситуации. Битумная черепица – это материал, изготовленный из высококачественного окисленного битума, армированного стеклохолстом, в верхний декоративный слой которого впрессовывают базальтовый гранулят, а нижний покрывают клеевым составом для крепления к крыше. Кроме того, высококачественную черепицу покрывают дополнительным слоем битума, что придает ей дополнительную прочность и надежность, это, в свою очередь, увеличивает гарантийный срок службы на 10-15 лет. Одним из основных преимуществ этого материала является гибкость и разнообразие форм и цветов – с его помощью можно воплотить самые смелые и необычные конструкции крыши независимо от уклона, количества скатов или формы надстроек. Причем это не потребует дополнительных мероприятий по изменению стропильной системы, как в случае использования керамической черепицы. Среди положительных свойств также можно назвать бесшумность, устойчивость к щелочному воздействию, прочность на разрыв и усиленную гидроизоляцию. Листы битумной черепицы крепятся на дополнительный слой специальной рулонной мембраны, которая кладется поверх сплошного слоя обрешетки. При выборе стоит обратить внимание на рисунок черепицы, так как при монтаже вам нужно будет правильно совместить отдельные листы. Отдельно хотелось бы сказать о цветоустойчивости – быстрое выцветание битумки такой же миф, как абсолютная долговечность металлочерепицы. Слишком многое зависит от качества материала и метода его обработки: если каменная крошка, покрывающая верхний слой, окрашивается химическим путем, то вероятность выцветания действительно есть, но в качественных видах битумной черепицы гранулят обжигают в печах, за счет чего цвет гораздо устойчивей к УФ-излучению и имеет более благородный оттенок. Кроме того, такая кровля является диэлектриком, поэтому установка громоотвода вам не потребуется, чего нельзя сказать о металлочерепице.

Металлочерепица

Довольно распространенным листовым покрытием является и металлочерепица – это материал из оцинкованных стальных листов со специальным многослойным полимерным покрытием, определяющим цвет и дающим дополнительную защиту от влаги и окисления. Благодаря процессу профилирования, материал приобретает форму и рисунок натурального керамического покрытия. Это один из самых легких по весу (от 2 до 10 кг на 1 кв. м.) и экономически доступных вариантов. Процесс монтажа металлочерипицы довольно прост – при небольшом размере дома он может занять всего несколько часов. Толщина листа составляет приблизительно 0,5 мм, а размер рассчитывается отдельно в зависимости от типа крыши. Крепление происходит гвоздями или специальными саморезами, что тоже является плюсом именно стальной черепицы, так как, например, для медной нужны специальные медные аксессуары. Листы кладутся внахлест размером в один гофр, а край должен выступать приблизительно на 40 мм за карниз, для того чтобы воздух свободно поднимался к коньку и обеспечивал вентиляцию. Одним огромным недостатком металлочерепицы является отсутствие шумопоглощения. Конечно, если вы любитель послушать шум дождя, барабанящего по крыше, то первое время вы будете в восторге, но со временем даже самый любимый звук, постоянно повторяющийся, начинает раздражать. Этого можно избежать дополнительным усилением слоя гидроизоляции, который кладут под обрешетку, но тогда экономическое преимущество материала несколько теряет свою привлекательность.



Итоги

Итак, если вы решили устанавливать скатную крышу, то в первую очередь определитесь с ее типом. В зависимости от этого вы сможете рассчитать количество кровельного материала и определить его свойства. Если ваш дом имеет крышу простой формы, например двускатную, и вы выделили на крышу крупную сумму денег, вы можете использовать керамическую или цементно-песчаную черепицу. При этом помните, что расход на стоимости самого материала не заканчивается, нужны специальные материалы, усиление стропильной системы и обязательно команда профессионалов. Самым экономичным вариантом в этом случае станет металлочерепица, но ее следует класть на дополнительный слой гидроизоляции, чтоб избежать шумовых эффектов. Если же ваш дом имеет многоскатную или четырехскатную крышу или вы хотите разнообразить архитектуру двускатной крыши надстройками, тогда самым оптимальным вариантом «цена-качество» станет битумная черепица. Она имеет очень высокие декоративные свойства, легко монтируется, абсолютно бесшумна. Но помните, что для того, чтобы любое финишное покрытие прослужило вам долго и отвечало описанным характеристикам нужно выбирать качественный материал своего класса, для этого обращать внимание на процесс производства, состав и четко выполнять все инструкции при монтаже.

Если Вы хотите использовать этот материал на своем web-ресурсе, Вы можете скопировать Заголовок и Аннотацию статьи с последующим указанием ссылки на оригинал. Ссылка на источник обязательна. Полное копирование статьи, а также ее рерайт и частичное копирование запрещено. [email protected]

Двускатные крыши и многоскатные крыши. Традиционные кровельные конструкции

Даже простая двускатная крыша приобретает новое лицо благодаря плоской черепице, уложенной на двойной шнурок

Дизайнеры и инвесторы стремятся достичь проверенных двускатных крыш и многоскатных крыш, потому что они видят свой огромный потенциал. Все больше и больше людей обращаются к традициям и хотят строить «по небу и по польскому обычаю». Откройте для себя преимущества и возможности традиционных конструкций крыши.

Двускатные крыши и многоскатные крыши. Традиционные кровельные конструкции

В настоящее время форма и угол наклона крыши часто определяются соответствующими положениями местного плана пространственного развития или условиями застройки для данного объекта. Цель таких правил очевидна — поддерживать целостный характер зданий в заданном районе и поддерживать пространственный порядок. Для окончательного эффекта, как форма крыши, так и материал, из которого она сделана, чрезвычайно важны. Очень часто оба фактора неразрывно связаны и напрямую связаны с особенностями строительства данного региона. Первоначально форма крыши, форма и степень уклона скатов крыши и способ их отделки определялись климатом, техническими возможностями и доступностью материала. В наше время фантазия дизайнера и индивидуальные предпочтения инвестора становятся все более решающими факторами. Поэтому стоит искать вдохновение, глядя на крыши, которые связаны с традиционной архитектурой.

Двускатные крыши

Чрезвычайно характерным элементом нашего ландшафта являются двускатные крыши, полученные непосредственно из традиционного сельского строительства (особняки, коттеджи и хозяйственные постройки). Одним из их многочисленных преимуществ является экономичность и простота конструкции, которая не требует использования сложных технических решений, а также прекрасно гармонирует с любым типом покрытия. В зависимости от изобретения архитектора и местных традиций, приписываемых данному региону, двускатная крыша может претерпеть некоторые изменения как в отношении отделочных материалов, так и деталей. Даже самый простой вариант этой крыши на прямоугольной проекции может выглядеть чрезвычайно привлекательно благодаря сознательному использованию соответствующих материалов, которые каким-то образом навязывают определенные решения. Соломенная солома или тростник, характерные для равнинных ландшафтов Мазовии, Куявы и Померании, придают даже кажущемуся обычному дому уникальный характер. Грубая текстура соломы и ее цвет, изменяющийся со временем, являются прекрасным дополнением к деревянной опалубке, оштукатуренным стенам и даже каменной облицовке. Кроме того, конструктивные детали, такие как деревянный козел на гребне, полезны для живописи.

Традиционная керамическая плитка, T-правило или монахиня впечатляет, это также ссылка на традиционное жилье для одной семьи. Пропорции наклона крутой двускатной крыши к стенам делают покрытие самым важным элементом всего блока.

Керамическая черепица для двускатной кровли

Архитекторы и инвесторы, выбирающие керамическую плитку (даже отлитую вручную), могут выбирать из одинаково широкого диапазона возможностей. Если вы остановитесь на своем классическом, закрепленном традицией красноватом цвете, разнообразные формы позволяют создать крышу с уникальной формой. Плоский карп может быть уложен один или два раза, на шнурок или в систему, напоминающую чешую карпа. Интересные эффекты дает также использование футболок, пришедших на польские земли из Нидерландов, или черепицы монахов из стран Средиземноморья. Этот последний тип покрытия, отличающийся исключительной долговечностью, стал чрезвычайно популярным в средневековой Европе и вместе с немецкими влияниями попал в Померанию и Куявию. Используемая в современных проектах, она представляет интересное дополнение как к гипсовому или необработанному кирпичу, так и к стенам из деревянных балок.

Деревянная черепица

Крутые крыши, покрытые деревянной черепицей, навсегда вписаны в ландшафт южной Польши, который, подобно соломенной крыше, с годами живописно меняет свой внешний вид. Интересно, что в Кашубии также использовалась особая разновидность черепицы, потому что этот материал был популярен везде, где у строителей было много ели и ели. Сегодня деревянные крыши возвращаются в пользу архитекторов. Они охотно используют их не только в традиционных домах, но и в совершенно современных зданиях. Благодаря своей шероховатости и строгости черепичная крыша прекрасно гармонирует с современными простыми формами и в то же время гармонично вписывается в окружающую среду.

Традиционные кровельные решения поддаются модификации. На крыше фронтона были заменены красно-коричневые черепицы. Такие детали, как фронтон балки и карниза были тщательно разработаны

Дома с мансардой

Изначально на чердаке домов оставалось необитаемое пространство, предназначенное максимум для хозяйственных целей. Однако, поскольку они стали использоваться в качестве жилого пространства, пропорции здания стали меняться. Сама крыша изменилась вместе с ними. Были поперечные фронтоны, слуховые окна, мансардные окна. Их введение не только не разрушило гармонию крыши традиционной формы, но даже придало ей живописный вид. Чтобы это было так, соблюдайте правильные пропорции отдельных элементов, помня, что размеры окон или слуховых комнат обеспечивают адекватное освещение для интерьера, но в то же время не подавляют всю композицию своими размерами. Также важно, чтобы используемое решение соответствовало форме крыши и ее покрытия. В случае уклонов с большим уклоном правильным решением будет слуховое или слуховое окно, в то время как на менее крутых участках представляется более уместным использовать свободный глаз или обычные мансардные окна.

Живописные крыши, покрытые черепицей, с годами приобретают благородную патину, дополняя традиционные формы деревянных домов

Многоскатные крыши

Расширенная многогранная кровля, отделанная черепицей или керамической плиткой, придает зданиям живописный характер, а в непосредственной близости от традиционных зданий новые проекты гармонично сочетаются с существующими зданиями. Важно, чтобы местный культурный контекст уважался. У двускатных и шатровых крыш есть несколько обычных вариантов, которые были назначены определенным областям и типам зданий. Наиболее характерными из них являются популярные крыши Подхале или Закопане. Крутые, изогнутые участки имеют выступающие карнизы, иногда достигающие 1, 2 м, и их форма обусловлена ​​климатическими условиями, преобладающими в горах. Привлекательность этих форм означает, что они относительно часто используются изолированно от уникального ландшафта Подхале и южной Малой Польши. Жаль, потому что вы можете сослаться на местные закономерности.

Крыши полупика и фронтона

Характерным решением для Закопане и его окрестностей также являются дома, покрытые полускатными крышами, также называемыми плацдармами. Их двускатная стена имеет очень широкие карнизы, выполненные так же, как и основные участки. Над ним находится фрагмент стены, называемый полу-фронтоном (абатментом), который часто отделан эффективным, декоративным способом. Другими примерами, заслуживающими внимания, являются постамент и разбитые крыши. Первый из них, подобно плацдарму, представляет собой разновидность двускатных крыш, с той лишь разницей, что в верхних частях двускатных стен появляются небольшие треугольные участки — фронтоны. Такое решение можно найти в глинобитных усадьбах, а также в загородных виллах начала прошлого века, в которых оно прекрасно гармонирует с керамической плиткой.

Крутые черепичные крыши с выступающими карнизами являются характерным элементом горного ландшафта южной Польши, частью региональной традиции.

Мансардные крыши

В свою очередь, крыша имеет уклоны, разделенные на две (или более) четко обозначенные части. Наиболее распространенным вариантом является мансарда, где нижняя часть имеет гораздо больший угол наклона, чем верхняя. Такое решение позволяет расположить полноразмерные комнаты на чердаке, одновременно оптически уменьшая его объем. Мансардные крыши, покрытые черепицей или листовым металлом, очень выгодно смотрятся в традиционном односемейном жилье, как в сельском пейзаже, так и в пригородах с дачами.

Это позволяет эффективно использовать чердак дома без оптического расширения его объема. Разнообразие укладки черепицы на склонах крыш придает ей живописный характер

Устройство скатной крыши и проекты

Устройство и проекты скатной крыши

При строительстве собственного дома неизбежно встаёт вопрос, какой формы делать крышу. Они бывают плоские и скатные, то есть наклонные. Плоские крыши чаще строят в больших зданиях типа школ или в многоэтажных жилых домах. В частных домах и коттеджах более распространены скатные крыши. Устройство скатных крыш может быть остроконечным, в готическом стиле или с небольшим наклоном, с усечёнными углами, шатровым и ломаным. Наклон скатной крыши должен быть не менее 5 градусов.

Проект дома с ломаной крышей, разрез

Главное предназначение скатных крыш – не задерживать осадки. При высоком уклоне крыши снег и дождь скользят вниз, не подвергая её риску протечки или просадки. Поэтому в суровом климате с ветрами и снегопадами предпочтительнее строить крыши с большим уклоном. К тому же под скатной крышей часто устраивают чердаки, применяемые для хозяйственных нужд.

Проект дома с двухскатной крышей

Очень популярно на сегодняшний день строительство мансард. Высота и размеры мансарды зависят от угла наклона крыши и ширины дома. Причём высота прохода должна составлять не меньше 1,6 м. В чердачном помещении минимальная высота должна быть не меньше 40 см, чтобы можно было подобраться к стропилам.

Проект двухскатной крыши

Конструкция наклонной крыши состоит из внешнего покрытия, то есть кровли и внутреннего настила, то есть обрешётки, которую укладывают на стропила. Они под наклоном упираются в несущие и внутренние стены дома.

Фото конструкции крыши. Чердачное помещение

Наклонные крыши различаются по конструкциям. Но есть основные элементы, присущие всем скатным крышам. Например, скат – это сама плоскость наклонной крыши. Мауэрлат устанавливают для опоры нижних концов стропил. На стыке скатов находятся наклонные рёбра, а ендовы – на стыке скатов с внутренними углами. Горизонтальный стык крыши называется коньком.

Конструкция крыши дома

В односкатной крыше стропила упираются в стены, находящиеся на разном уровне высоты, а сам скат находится с наветренной стороны. Террасы, веранды, хозяйственные постройки, навесы – помещения с односкатной крышей. Многоскатные крыши в таких строениях применяются крайне редко, разве что в случаях архитектурных причуд. Чердак под односкатной крышей не поместится, но более высокую её часть можно приспособить под антресоли.

В многоскатных крышах может быть разное количество граней, но самые распространённые из них – это двускатные или щипцовые конструкции. Они представляют собой два ската, на верхнем стыке образующие угол. Скаты соединены с противоположных концов двумя фронтонами треугольной формы, называемые щипцами. Линия стыка наклонных поверхностей крыши образует конёк. Угол наклона у таких крыш может быть неодинаков, и называют такие конструкции неравнозначными.

Проект дома с двускатной крышей

Популярны сегодня крыши многощипцовые, с множеством углов в виде рёбер и ендов, а также ломаные крыши. Такие конструкции усложняют внешний вид, делают его интереснее, но под силу они только высококлассным специалистам.

Проект крыши коттеджа

Очень распространены и крыши вальмовой, четырёхскатной конструкции. Крыша с двумя скатами по неполной длине дома достраивается двумя треугольными скатами, которые имеют название — вальмы. В конце 20 века такие крыши считали наиболее солидными и представительскими. Упрощенный вариант вальмовой крыши – это полувальмовая или датская крыша. Вальмы изготавливают короче основных скатов, что даёт возможность для образования фронтона. В полученное подкрышное помещение можно встроить окно с естественным освещением.

Крыши типа шатровых всегда симметричны и скаты их представляют равнобедренные треугольники. Чаще всего их устанавливают в небольших домах квадратной формы.

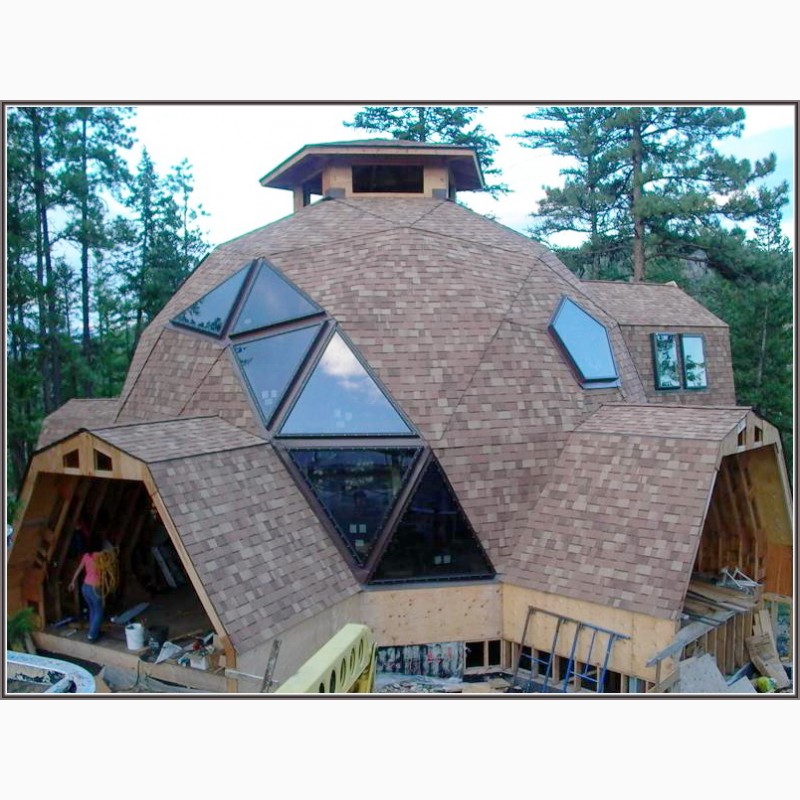

В зданиях круглой формы крыши бывают купольными, сводчатыми и коническими. В основном, они встречаются в соборах, храмах, где требуется перекрытие больших размеров. Верхний последний камень в куполе является клином и удерживает перекрытие по принципу сжатия.

Крыши мансард часто состоят их двух скатов разного наклона. Длинный скат больше похож на плоскую крышу, а короткий – на слегка наклонную стену. Таким образом, получается жилое чердачное помещение.

Правильно выбранная форма крыши с учётом климата и строительных технологий будет долго служить, не требуя постоянного ремонта.



  • Вентиляция
  • Проект вентсистемы коттеджа
  • Армированные полипропиленовые трубы
  • Рубленные дома проекты фото, обустраиваем крышу

    Хотите заказать строительство крыши для своего рубленного дома или бани?
    Тогда Вам стоит перейти в раздел наших услуг, подробнее

    Почему столь популярна скатная крыша? Есть простое объяснение: она соответствует нашему климату и свойства ее проверены многими поколениями домовладельцев. Время выявило еще один плюс — скатная крыша как нельзя лучше подходит для устройства мансарды.

    Скаты бывают разные

    При выборе конструкции крыши следует помнить, что чем она сложнее, чем больше ребер и ендов,тем дороже обойдется строительство и дальнейшая эксплуатация. Не только из-за увеличения количества стройматериалов, но в первую очередь — за счет усложнения работ, особенно гидроизоляционных. Однако многоскатные сложные крыши способны придать дому настолько оригинальный облик, что многие идут на преодоление возникающих сложностей.

    Основа крыши, ее «скелет»- стропила. Они распределяют вес кровли на стены дома и внутренние опоры. На стропила укладывается обрешетка, которая несет на себекровлю. Конструкция стропил зависит от формы крыши, расположения внутренних опор, величины пролета и расположения чердачного перекрытия.

    Примечание редакции: Кроме висячих и наслонных стропил, также могут применяться скользящие стропила. Они опираются только на коньковое бревно, а с боковыми стенами дома соединяются с помощью так называемых «скользяшек» (см. фото справа). Такой тип соединения нашел применение для крыш деревянных домов,а если быть более точным — для рубленых бревенчатых домов. Применение скользящих стропил обусловлено необходимостью компенсации усадки сруба. Более подробно об этом Вы можете прочитать в «Под крышей дома моего» и в разделе фотогалереи, посвященном строительству кровли.

    Существует два видастропил: наслонные и висячие. Основной элемент наслонных стропил — стропильные ноги, которые под углом опираются на наружные стены (точнее — на проложенный по ним продольный брус мауэрлат), а сверху соединяются друг с другом и опираются на прогон (брус,который поддерживается стойками и подкосами (которые, в свою очередь,опираются на несущие стены или перегородки). Обычно стропильные ноги размещают на расстоянии 0,6-1,4 м. При расчете нагрузки необходимо учитывать не только вес кровли, но и ветровую и снеговую нагрузки. Именно на стропильных ногах покоится обрешетка, на которую укладывается кровельный пирог.

    Виды скатных крыш:
    • Односкатная — опирается на стены разной высоты. Чаще используется для хозяйственных построек, чем для жилых домов.Односкатная крыша делается к наветренной стороне.
    • Двускатная — наиболее распространенная конструкциякрыши. Состоит из двух скатов, направленных в противоположныестороны. Треугольные торцевые стены, образующиеся при этой форме, называются фронтонами.
    • Вальмовая (четырехскатная) — торцевые скаты этой крышиделаются в форме скошенных треугольников (это и есть вальмы), боковые — трапециевидные. Характерная черта — наличие слуховых окон. Стропильная система такой крыши значительно сложнее,чем у двускатной.
    • Полувальмовая — боковые скаты (полувальмы) срезаныи имеют по линии уклона меньшую длину, чем основные. Полувальмовыекрыши применяют там, где существует необходимость защиты фронтонаот неблагоприятных внешних воздействий.
    • Шатровая — четырехскатная крыша из треугольников, одинаковых по размеру.
    • Ломаная (еще называют мансардной) — двускатная крыша, плоскости которой можно представить как прямоугольники, соединенные тупым углом.

    Висячие стропила — более сложная конструкция. Состоит из стропильных ферм, представляющихсобой систему стержней, расположенных в одной плоскости и соединенныхмежду собой по концам. В совокупности внутренние стержни фермы образуютрешетку. Висячие стропила опираются только на две наружные стены,а к ним подвешивается чердачное перекрытие.

    Вчастном домостроении несущая конструкция крыши чаще всего выполняетсяиз древесины хвойных пород, однако может применяться и металл, ижелезобетон. Оптимальным для стропил считается сечение 50×150 мм,для брусков обрешетки — 50×50 мм. В принципе, сегодня почти длялюбой конструкции крыши можно купить сборные стропила, которые останетсялишь собрать, установить и устроить обрешетку.

    Чем сложнее крыша, тем дороже ее строительство и дальнейшая эксплуатация.

    Снег и ветер диктуют
    Чем сложнее крыша и чем больше ендов — тем больше возможностейдля скопления снега. В районах, где зимы снежные, лучше выбиратьдвускатную конструкцию крыши и отдавать предпочтение скатамс уклоном не менее 30°. Однако увеличение уклона приводитк тому, что увеличивается и ветровая нагрузка — такие нагрузки лучше выдерживает вальмовая крыша.

    Монтаж решает многое

    Чтобы не тратить деньги на обогрев улицы, лучше один раз качественно утеплиться. Важно правильно выбрать и установить утеплитель таким образом, чтобы он не терял свою форму и не скатывался, оставляя неутепленные участки. Хорошо для этой цели подходят готовые плиты из минеральной ваты. Но этот тип утеплителя требует очень внимательного отношения к монтажу: если между отдельными участками утеплителя или утеплителем и несущими элементами крыши появляются щели, неизбежно возникают мостики холода. Мягкие утеплители из стекловолокна позволяют избежать этой проблемы. Однако у стекловолокна есть свои недостатки. В частности — подверженность усадке, в связи с чем через какое-то время в утепляемом пространстве появляются пустоты, чреватые возникновением все тех же мостиков холода.

    Несущая конструкция крыши чаще всего выполняется из древесины хвойных пород, номожет применяться и металл, и железобетон

    Словарик основных терминов

    • Скатная крыша — крыша, уклон которой более 4,5° (обычнобольше 10°).
    • Скат — наклонная поверхность крыши, плоская или криволинейная в сводчатых крышах.
    • Ребро (хребет) — место пересечения скатов крыши, образующее выступающий угол.
    • Конек — верхнее горизонтальное ребро крыши, являющееся пересечением продольных скатов.
    • Ендова (разжелобок) — линия пересечения двух скатов, образующих входящий угол.
    • Карнизный свес — часть кровли по периметру дома, выступающаяза контур наружных стен.
    • Фронтонный свес — наклонный край кровли над стеной здания.

    Ширина утеплителя должна быть больше ширины межстропильного пространства на 20-30 мм. Это позволит установить теплоизоляционный материал «в распор»,чтобы надежно зафиксировать его и избежать появления щелей между теплоизоляцией и стропилами.

    Между кровельным покрытием и утеплителем как правило устанавливается дополнительная гидроизоляция — мембрана или пленка. Ее предназначение — защитить следующие слои от переувлажнения из-за протечек или конденсата. В нормально проветриваемом подкровельном пространстве конденсат образовываться не должен. Однако он неизбежен, если у пароизоляции сопротивление паропроницанию окажется меньшим, чем у гидроизоляции. Некоторые производители гидро- и пароизоляционных материалов указывают требуемые значения паропроницаемости и прочности для той или иной конструкции крыши, но обязательным это для производителей не является. Поэтому надежнее руководствоваться расчетами, сделанными специалистами.

    Качество и состояние крыши прежде всего определяется качеством основы — стропильной системы

    Распространенная ошибка — монтаж гидроизоляционной пленки с большим провисанием. При использовании пленок необходимо строго соблюдать величину вентиляционного зазора между гидроизоляцией и теплоизоляцией. Обычно она равна высоте бруска, используемого для контробрешетки, и толщине слоя теплоизоляции, равной высоте стропильной ноги. (Контробрешетка набивается вдоль стропил для обеспечения зазора между гидроизоляцией и кровлей и имеет высоту не меньше 25 мм, а для углов наклона ската менее 10° — не меньше 50 мм. ) В то же время нельзя устанавливать гидроизоляцию в натяг (без провиса): в холода из-за усадки материала может произойти его разрыв в точках крепления. Только гидроизоляционные мембраны с относительно низким сопротивлением паропроницанию можно устанавливать непосредственно на поверхность утеплителя.

    Пароизоляция устанавливается на нижней плоскости стропильных ног и фиксируется скобами механического степлера или оцинкованными гвоздями с плоской головкой. Внутреннюю облицовку специалисты рекомендуют располагать не ближе, чем в пяти сантиметрах от пароизоляционного слоя, чтобы не повредить последний. Оптимальное решение — крепить облицовку на деревянные бруски или металлические тонкостенные профили.

    Кровля и крыша

    Если спросить у человека, не искушенного в строительстве, какая крыша ему нравится, с большой долей вероятности можно услышать: «Черепичная». А можно и «камышовая». Суть в том, что для многих с крышей ассоциируется, прежде всего, кровельный материал, то есть то, что лежит поверх сложных конструкций, о которых мы говорили, и является «корочкой» кровельного пирога, начинке которого мы также уделили внимание. Именно кровельное покрытие в наибольшей степени формирует образ дома.

    Влияет ли его выбор на устройство собственно крыши? Безусловно.

    Несущая конструкция крыши чаще всего выполняется из древесины хвойных пород, но может применяться и металл, и железобетон

    Скупой платит дважды

    Не стоит экономить на комплектующих, если вы решили установить качественную кровлю. Так, если вы купите металлочерепицу со сроком службы более 50 лет, а саморезы — на ближайшем рынке, то срок службы кровли будет определяться не свойствами черепицы, а долговечностью «левых» саморезов, которая может оказаться в разы меньше. То же самое касается и составляющих других видов кровли — от керамики до гибкой черепицы. Дело хозяина — экономить на основном материале или покупать с гарантией в солидной компании, но сопутствующие материалы лучше всего приобретать там же, где и кровельное покрытие — хотя бы для того, чтобы синхронизировать их срок службы.

    Покрытие из металлочерепицы идеально подходит для эксплуатации в суровых климатических условиях

    Во-первых, чем тяжелее кровля, тем более мощная стропильная система потребуется. Так 1 м2 керамической или цементно-песчаной черепицы весит около 50 кг. Масса аристократического сланца примерно такая же. Поэтому стропильная система должна быть рассчитана на максимальную нагрузку. Если в проекте вашего дома указана, например, битумная черепица или металлочерепица, нельзя без дополнительных расчетов в последний момент изменить план архитектора и покрыть крышу более тяжелым материалом — может потребоваться усиление стропильной системы. Расход пиломатериалов, а следовательно, и стоимость крыши возрастут в среднем на 15-20 %.

    С другой стороны, для натуральной черепицы используется обрешетка из брусков, для металлической кровли подходит разреженная обрешетка из досок. А вот под битумную черепицу или асбоцементный шифер необходима сплошная обрешетка из досок или влагосойкой фанеры фсф, а при малом уклоне — еще и подкладочные ковры. Так что речь идет не столько о большей или меньшей экономичности строительного процесса, сколько о разнице технологий.

    Если кровля содержит ендовы, бруски обрешетки должны отстоять справа и слева от линии ендовы на 180 мм

    Обустройство мансарды под скатной крышей снижает потери тепла, поскольку создается своеобразный тепловой буфер между внутренними помещениями дома и наружной средой

    Паропроницаемая мембрана создает дополнительное пространство для теплоизоляции, способствует энергосбережению при использовании в холодном климате.

    Окно в небо

    Выгода обустройства мансарды под скатной крышей обуславливается меньшим масштабом строительных работ, снижением общих теплопотерь и, конечно, тем, что оборудовать мансардный этаж стоит на 20-30 % дешевле, чем построить отдельный.

    Одно из существенных преимуществ мансарды — свобода творчества в вопросах освещения. Специальные мансардные окна устанавливаются в скате крыши и позволяют сделать помещение таким светлым и воздушным, как на первом этаже и не снилось (мансардное окно пропускает на 40 % больше света, чем фронтальное окно такого же размера). Особенно это приятно в «сером» климате севера европейской части России. Также мансардное окно обеспечивает лучшую вентиляцию.

    Внутреннюю облицовку рекомендуется располагать не ближе, чем в пяти сантиметрах от пароизоляционного слоя

    И никакой пены!

    Монтажная пена — идеальный материал для фиксации, звукоизоляции или заполнения пустот. Однако для строительства скатной крыши и обустройства мансарды ее применять нельзя, поскольку могут быть испорчены изоляционные пленки и другие элементы кровли. Например, «запенивание» пространства под коньком приведет к нарушению вентиляции, и через несколько лет придется полностью перебирать крышу: в условиях повышенной влажности по деревянным конструкциям поползет грибок. Для вентиляции конька и его защиты от задувания воды, снега и грязи используется аэроэлемент.

    Мансардные окна производятся в стандартных размерах, а не изготавливаются под заказ. Размер окна подбирается так, чтобы обеспечить наилучший обзор как стоящему, так и сидящему человеку. Поэтому чем более пологая крыша, тем больше должна быть высота окна. Например, для угла наклона 45° рекомендуемая высота окна — 140 см, для 35-градусной крыши подойдет высота окна 160 см, а для 60-градусной — 118 см. При небольших углах наклона оптимальна установка двух (или более) окон одно над другим.

    Еще один нюанс — ширина окна связывается с расстоянием между стропилами. Оно должно быть на 4-6 см больше ширины оконной коробки. Например, для шага стропил 82-84 см подойдет окно шириной 78 см, для шага стропил 98-100 см — окно шириной 94 см и т. д. Если расстояние меньше — не беда, можно сделать подгонку стропил под ширину окна без перемещения самих стропильных балок.

    Важно, чтобы откосы (внутренняя облицовка) сверху и снизу окна были «открыты». Для этого все поперечные балки вокруг мансардного окна должны быть установлены так, чтобы отделочники смогли правильно сделать откосы. Под окном стоит установить батарею. Это также обеспечит циркуляцию воздуха вокруг окна и не позволит образоваться конденсату.

    По материалам журнала «Частный дом».
    Выражаем признательность Анне Андрушевич

    Оригинальные многоскатные крыши. Проекты домов с мансардной крышей | Все про стройку и ремонт

    Многоскатные крыши решающим образом влияют на эстетику здания. Они составляют его настоящее украшение, оптически увеличивая маленькие дома и добавляя элегантности и стиля большим. Многоскатная крыша — это сочетание крыш разной формы. Популярный вид — мансардная крыша.

    Мансардные крыши имеют два типа скатов: верхний уклон менее уклонен, а нижний более крутой. Благодаря этому можно оптимально использовать чердачное пространство. Помещения чердака во многом имеют одинаковую высоту по всей площади, поэтому чердак легче обустроить и обустроить.

    Проекты домов с мансардной крышей

    В проектах домов https://winnerstroi.kiev.ua/ind-proekti-domov.html заданы формы кровли, выбранные для здания, технология их выполнения и тип кровельного материала. Решения, разработанные архитекторами, должны учитываться при строительстве дома как инвестором, так и кровельщиками.

    Если условия разработки указывают на другой угол ската крыши, чем в проекте, изменения в конструкции на стадии адаптации позволяют адаптировать проект к их требованиям. Основные изменения, которые адаптируют проект дома к условиям застройки и условиям местного участка, вносятся в согласие, прилагаемое к закупаемой документации. Архитекторы соглашаются изменить уклон крыши на 5°, большая разница может нарушить пропорции и внешний вид всего здания.

    На этапе адаптации мы также можем изменить тип кровельного покрытия. Однако стоит помнить, что это требует консультации с строителем, например, из-за разницы в весе покрытия, что иногда требует изменения конструкции стропильной фермы, например, увеличения ее несущей способности.

    Также следует помнить, что самыми дешевыми в возведении являются двускатные крыши. Обширная стропильная ферма требует больше работы и кровельных материалов, а установка кровли часто приводит к большему количеству отходов. Многоскатные крыши, в том числе мансардные, также сложнее построить, и требуют профессиональной команды. Ошибки выполнения не только ставят под угрозу конструкцию здания, но и увеличивают риск утечек и образования тепловых мостов.

    О многоскатные — Энциклопедия по машиностроению XXL

    СЛОЯ устраиваются при хорошо дренируюш,их грунтах горизонтальными, а в остальных случаях односкатными, двускатными или многоскатными (пилообразными) с поперечными уклонами 1—2% (рис. 93). При этом крайние скаты должны иметь уклон наружу (к полю, канавам), а остальные (при пилообразном профиле) — к продольному водоотводу. Число путей на одном скате станционной площадки при суглинках и глинах в зависимости от рода балласта и количества выпадающих осадков может быть от 2 до 8 при дренирующих грунтах допускается больше.  [c.114]
    В зданиях с внутренними водостоками, а также в случае сложной конфигурации многоскатной крыши выполняют чертеж плана крыши.  [c.289]

    Как строят линию пересечения скатов многоскатных крыш, сложных в плане зданий  [c.305]

    По форме в плане бункера разделяются на прямо-, многоугольные и круглые (цилиндрические) по форме днища —на плоские одно- и многоскатные, параболические корытообразные, конические по материалу — на стальные, железобетонные, деревянные. Бункера, высота которых превышает максимальный размер в плане в 1,5— 2 раза и более, называют силосами, а цилиндрические бункера и силосы, диаметр которых составляет 18—24 м, — резервуарами.  [c.46]

    Очертания здания в плане определяются формами чердачных скатных крыш, которые зависят от материала и в основном от требований архитектурной выразительности. Крыши могут быть одно-, двух-, четырехскатными (шатровыми, вальмовыми, полувальмовыми), а также многоскатными, в том числе пирамидальными и сводчатыми. Вальмой называют треугольный скат, которым завершают торец двускатной крыши. Если наклонный скат покрывает только верхнюю или нижнюю часть торца, его называют полувальмой.  [c.21]

    Инструмент построения скатных и многоскатных крыщ с геометрической точки зрения является самым соверщенным в Ar hi AD. Все геометрические характеристики создаваемых с его помощью конструкций обладают исключительной гибкостью и и простотой модификации.  [c.578]

    Кроме своего непосредственного применения для построения скатных и многоскатных крыш, инструмент может также использоваться для создания абстрактных ЗО-фигур самого разнообразного назначения.  [c.578]

    Многоскатные крыши представляют собой совокупность горизонтальных многоугольников, в которой вершины каждого из них соединены ребрами с вершинами нижележащего. Многоскатные крыши могут иметь до четырех уровней с индивидуально устанавливаемой высотой.  [c.578]

    Геометрические варианты построения многоскатных крыш  [c.579]

    Щелкните дважды на пиктограмме инструмента для открытия диалогового окна Параметры многоскатных крыш.  [c.579]

    Выбранная команда Сервис Ф Автогруппировка позволяет переключиться в автоматический режим группировки элементов. Это означает, что объекты, созданные в одно и то же время (прямоугольные стены, многоскатные крыши) будут объединены в группу.  [c.602]

    Примечание исходные элементы всегда сохраняются. В случае трансформирования стен вы получите перекрытия/скатные или многоскатные крыши/заштрихованные контуры различных форм в зависимости от того, щелкните ли вы на внещнем угле/ребре стены или внутреннем.  [c.656]

    Железобетонные бункера имеют цилиндрическую или прямоугольную форму с многоскатным дном стальные бункера, как правило, имеют прямоугольную форму с днищем в виде усеченной пирамиды или параболической формы. Для вяжущих материалов, требующих укрытия от проникновения влаги, стальные бункера изготовляют иногда цилиндро-конической формы с цилиндрической средней частью и конической верхней и донной частями. Деревянные бункера обычно имеют прямоугольную форму с днищем в виде усеченной пирамиды (с односкатным или двускатным днищем).  [c.339]

    Выбор этого способа построения сложных крыш позволяет строить многоскатные многоуровневые крьгши с равным уклоном всех скатов, базирующиеся на многоугольном замкнутом контуре. Последовательность действий при построении многоскатных крыш такова  [c.189]


    Выбор этого способа построения крыш позволяет строить многоскатные многоярусные крыши с равным уклоном скатов. Все скаты базируются на замкнутом многоугольном контуре, который оцределяет форму крыши. Для построения многоскатной крыши нужно выполнить следующие действия  [c.193]

    С помощью соответствующих кнопок информационного окна Info Box (Информационное окно) выберите геометрический вариант построения крыши (многоскатная, сводчатая, купол).  [c.193]

    Рис. 7.4S. Построение многоскатной крыши над кладовой
    О базовая линия 193 многоскатные 193 односкатные 192 параметры 188 построение в ЗО-окне 196 неправильной формы 199 симметричной крыши 197 = скругленной крыши 197 редактирование 200 сводчатые 196 способы построения 192 шатровые 194 Курсор  [c.500]

    Конечные точки отрезков, построенных переносом параллельно самой себе стены, отрезка прямой, ребра скатной/многоскатной крыши, перекрытия или заштрихованного многоугольника до совпадения одной из их крайних точек с заданной точкой.  [c.54]

    Проекцию любой узловой точки (курсор-галочка) или произвольной точки пустого пространства (курсор-перекрестье) на отрезок прямой, выбранную стену, ребро перекрытия, скатной/многоскатной крыши, заштрихованного многоугольника.  [c.54]

    Перекрытия, многоскатные крыши, скатные крыши и заштрихованные области могут трансформироваться в стены и друг в друга.  [c.58]

    Методы работы с многоскатными крышами редактирование многоскатных крыш  [c.69]

    Завершив построение многоскатной крыши, вы далее можете редактировс1ть ее двумя способами.  [c.69]

    Любую вершину многоскатной крыши можно переместить в нужное вам место  [c.69]

    Выберите многоскатную крышу (черные кружки должны появиться на всех вершинах крыши).  [c.69]

    Проект может включать любое количество независимых многоскатных крыш. Изменение формы курсора при работе с ними, поможет вам надлежащим образом подогнать их друг к другу, а также соотнести со стенами и перекрытиями.  [c.69]

    Методы работы с многоскатными крышами многоскатные крыши и бегущая рамка  [c.70]

    Вершины многоугольника многоскатной крыши, попавшие внутрь бегущей рамки, можно одновременно переместить в новое положение с помощью команды Редактор/Изменить размеры.  [c.70]

    Прямые и ломаные можно трансформировать в стены и другие конструктивные элементы. Отдельные отрезки можно трансформировать в стены, а ломаные, как замкнутые, так и разомкнутые, — в стены, перекрытия, многоскатные крыши и заштрихованные области.  [c.85]

    Методы работы с многоскатными крышами  [c.180]


    Соединение крыш с неравномерным скатом | JLC Онлайн

    После борьбы с бедренными стропилами и разговоров с одним-двумя старожилами, начинающие строители обнаруживают, что соединить две крыши не так уж сложно — для бедер и впадин вы просто срезаете все скосы под углом 45 градусов и используете 17 вместо 12 для бег по обрамляющей площади.

    Тогда случается: та заявка, которую вы подали на работу с примыкающими крышами с неравномерным скатом, принимается, и вам нужно найти способ ее обрамления.

    Один из подходов состоит в том, чтобы заказать в два раза больше пиломатериалов для каркаса и продолжать резать бедра и впадины, пока вы не добьетесь нужного результата. Другой вариант — купить красивый калькулятор обрамления и пройти курс тригонометрии. Или вы можете использовать метод Зеппа, для которого не требуется ничего, кроме квадрата для обрамления и карандаша. Дон Зепп преподавал сложную конструкцию крыш, когда я учился в торговой школе Уильямсона в Медиа, штат Пенсильвания, и я считаю, что его метод наиболее прост для понимания и использования в полевых условиях.

    Ключ к методу Зеппа заключается не в причудливой математике, а в использовании обрамляющего квадрата для создания масштабных чертежей важнейших углов и разрезов с последующим переносом измерений с эскиза на пиломатериал.Прямая корреляция между чертежами и разрезами делает этот метод точным и надежным. Овладейте им, и вы сможете справиться с любой из многочисленных ситуаций, когда встречаются две крыши с неравным уклоном, будь то вальм или впадина. В рамках этой статьи я покажу, как обрамить пересечение двух вальмовых крыш неравного уклона.

    Щелкните здесь, чтобы увеличить изображение

    Любой сложный проект крыши автор начинает с создания масштабного плана каркаса крыши (слева). Это полезно при отборе материалов и в качестве справочника на стройплощадке.На перспективном эскизе (справа) показано расположение неравного вальмового стропила.

    Перед тем, как начать, вы получите максимум пользы от этой статьи, если прочтете ее с квадратом для обрамления и куском фанеры рядом, так что вы сможете выполнить некоторые расчеты макета.

    Ориентация

    Первым шагом является создание чертежа в масштабе всей крыши с расположением внешних стен, гребней и всех стропил, как показано на рисунке 1A. Этот рисунок будет служить картой, пока вы собираете части вместе.Это также поможет вам оценить количество и длину пиломатериалов, которые вам понадобятся. Простой перспективный эскиз (рис. 1B) помогает понять, как будут выглядеть готовые плоскости крыши.

    Г-образный дом на Рисунке 1 имеет оба выступа на одном уровне. Свес составляет 16 дюймов (по горизонтали), а фасадная панель проходит на постоянной высоте по всему дому.

    Соединение этих двух крыш создает две основные проблемы: первая — это заставить две плоскости с разным уклоном встретиться у шатрового (или равнинного) стропила.Другой — выровнять фасции.

    Установить участки . Сначала мы должны установить уклон обеих плоскостей крыши. Начнем с того, что основная крыша имеет уклон 8/12. Как определить уклон второстепенной кровли?

    В этой статье, когда я использую слово «шаг», я имею в виду коэффициент подъема в дюймах на 12 дюймов хода. Из плана мы видим, что общий подъем вторичной крыши такой же, как и у основной крыши — 6 футов.Общий пробег вторичной крыши составляет 7 футов 6 дюймов. Чтобы преобразовать это в дюймы подъема на 12 дюймов пробега, используйте следующую формулу:

    12 дюймов ÷ общий пробег x общий подъем = дюймы подъема (единичный подъем)

    или

    12 дюймов / 7,5 футов x 6 футов = 9,6 , или 9 5/8 дюйма с подъемом

    Таким образом, 9 5/8/12 — это дополнительный уклон крыши.

    Выстраивание фасции

    Посмотрите на рис. 2А, на котором показаны два общих стропила с разным уклоном. Казалось бы, выровнять фасады и карнизы так, чтобы у вас были равные свесы на обоих скатах, было бы невозможно, поскольку стропила двух крыш выступают за плиту под разными углами.Но на самом деле это не так уж и сложно.

    В местах соединения крыш с неравным уклоном требуется тщательная планировка для создания перекрытий одинаковой ширины с фасадами одинаковой высоты. На чертеже А наложены общие стропила для двух скатов крыши и показана проблема, которая возникает, когда планировка крыши начинается с внешнего края внешних стен. На чертеже Б показано, как автор решает эту проблему, начиная раскладку кровли с концов стропил и поднимая стеновые плиты под более крутоскатную крышу.

    Соединяем фасцию. Чтобы сохранить такой же свес и выровнять облицовку, вы должны начинать планировку крыши с внутреннего верхнего края облицовки, а не с внешней стороны внешних стен. Затем вы устанавливаете стеновую плиту под более крутой второстепенной крышей, как показано на Рисунке 2B. Наращивание равняется разнице между единичным подъемом обоих скатов крыши. В этом случае, если высота блока составляет 8 дюймов и 9 5/8 дюйма, разница составляет 1 5/8 или 1,6 дюйма. Таким образом, пластина должна быть построена 1.6 дюймов на каждый горизонтальный фут свеса.

    Поскольку вылет составляет 16 дюймов или 1,33 фута, общее накопление равно:

    1,33 фута x 1,6 дюйма на фут = 2,13 или 2 1/8 дюйма

    Вместо того, чтобы наращивать пластину ровно на 21/8 дюйма, Я использую дополнительную верхнюю пластину 2x (толщиной 11/2 дюйма) и увеличиваю высоту стропил на оставшиеся 5/8 дюйма, добавляя ее к расстоянию «высота над пластиной», которое я использую, чтобы найти срез на уровне птичьего рта.

    Щелкните здесь, чтобы увеличить изображение

    Ключ к авторскому методу состоит в том, чтобы нарисовать в натуральную величину угол пересечения неоднородных крыш с последующим переносом измерений с чертежа на пиломатериал.На листе фанеры он сначала определяет угол наклона вальмового стропила, используя суммарные пролеты двух крыш (A). Затем он выводит единичный пролет вальмового стропила по отношению к основной крыше (B). Наконец, он завершает масштабный чертеж со стенами и потолками, чтобы установить критические размеры для разрезания бедра (C).

    В поисках высоты бедра

    После того, как вы временно подкрепили гребни несколькими общими стропилами, можно выложить вальмовое стропило. Разметку делаю на листе фанеры.Используя один угол, я начинаю с рисования угла бедра, а затем превращаю эту линию в полноразмерный вид сверху угла крыши. Из этого чертежа я могу получить точные размеры для моих разрезов под углом.

    Угол бедра . Используя 12-ю шкалу кадрирующего квадрата, найдите угол бедра, как показано на рисунке 3A. Проведите диагональную линию между 9 футами (прогон основной крыши) на язычке квадрата и 7 футами 6 дюймов (второстепенный пролет) на лопасти. Это дает угол наклона стропила бедра.

    Единичный бег бедра. В четырехскатной крыше с равным уклоном единичный пролет вальмового или ендовного стропила составляет 17 дюймов на каждые 12 дюймов пробега основной крыши. Например, при равной вальмовой крыше с уклоном 8/12 шаг вальмового стропила будет 8/17. Но здесь он будет другим, так как вальмовый стропил не лежит под углом 45 градусов к общему месту.

    Уклон неравномерного вальмового стропила можно выразить по отношению как к основной, так и к вспомогательной крыше. Поскольку для разметки разрезов вам нужен только один набор чисел, давайте рассмотрим основную крышу, высота которой составляет 8 дюймов.

    Найдите бег бедра, как показано на Рисунке 3B. Положите квадрат в углу рисунка из фанеры, работая со стороны диагональной линии, которая представляет основную крышу. Удерживая внешний край лезвия на одном уровне с краем фанеры, сдвиньте квадрат до тех пор, пока 12-дюймовая отметка на язычке не пересечется с бедром. Сделайте там отметку, затем измерьте расстояние от отметки до угла рисунка — это бег бедра. Он должен иметь размер 15 5/8 дюйма.

    Единичный ход бедра = 15 5/8 дюйма

    Между прочим, пробег агрегата для крыши с малым уклоном всегда будет меньше 17 дюймов, в то время как пробег агрегата для более крутого уклона всегда будет больше 17 дюймов.

    Итак, теперь мы знаем шаг стропила вальмы по отношению к основной крыше:

    Шаг вальмы = 8/15 5/8

    Разметка бедра

    Работая над чертежом из фанеры, сделайте следующие привязки линий, чтобы определить выступ потолка, облицовку и каркас стены в полном масштабе, как показано на Рисунке 3C.Найдите центральную линию бедренного стропила не в углу пластин, а в углу двух пересекающихся панелей облицовки. Продлите эту осевую линию обратно до настенной плиты и за ее пределы. Вы заметите, что стропила не сидит на углу двух стеновых пластин; этого никогда не будет. В скатной крыше с неравномерным уклоном вальм всегда будет падать на стеновую плиту, поддерживающую более крутой скат крыши. Когда закончен полномасштабный чертеж, пора начинать наносить отметки на кусок пиломатериала.

    Чтобы рассчитать разрезы под углом в хвостовой части бедренного стропила, возьмите расстояния «A» и «B» из полномасштабного чертежа компоновки на Рисунке 3.

    Хвост бедра. Сначала выложите хвостовой конец стропила, как показано на рисунке 4. Используя единичный разбег и подъем бедра, 8/15 5/8, проведите отвес с обеих сторон стропильного конца с квадратом обрамления. Затем вы можете вычесть углы бокового выреза непосредственно из полномасштабного чертежа — расстояния «A» и «B» на рисунке 3C. Поскольку вы снимаете эти размеры с чертежа в плане, убедитесь, что вы измеряете перпендикулярно линии отвеса, а не по краю стропила. Держите обрезку хвоста, пока не выложите птичий пасть.

    Чтобы найти разрез «Птичья пасть», сначала измерьте расстояние по горизонтали от хвоста до пластины на полномасштабном чертеже (рис. 3C). Отойдите от этого расстояния, 251/16 дюйма, и проведите отвес (A). Линия отвеса представляет собой среднюю линию разреза «Птичья пасть». Найдите ровный срез, измерив по оси рта «птичий рот» расстояние «высота над плитой» общих стропил крутой крыши (B). Чтобы проложить вертикальный разрез, прибавьте и вычтите расстояние «B», перпендикулярное метке осевой линии пасти птицы, как показано.Так как бедренная балка не пересекает угол стены (C), вертикальный разрез «Птичья пасть» делается под углом (D).

    Птичий пасть . На полномасштабном чертеже измерьте вдоль средней линии бедра стропила от внутреннего угла фасции до точки, где центральная линия пересекает внешнюю часть стеновой плиты. Это расстояние должно составлять около 25 1/16 дюйма. Теперь используйте квадрат для обрамления, чтобы отойти на это расстояние от отвеса в хвостовой части, как если бы вы использовали любое стропило.Первая ступенька составляет 15 5/8 дюйма. Вам нужно будет добавить оставшиеся 9 7/16 дюймов, измерив перпендикулярно отвесу, как на рисунке 5A. Отметьте отвес; это центральная линия разреза «Птичья пасть». Вытяните эту линию вокруг всего стропила.

    Порезы в области пятки и сиденья. Затем разложите отвес и выровняйте прорези для птичьего рта. Здесь мы снова просто украдем измерения с нашего полномасштабного чертежа.

    Чтобы разметить ровный срез, отмерьте расстояние «высота над пластиной» (см. Рисунок 2B) по средней линии «птичьего рта» и проведите перпендикулярную линию, чтобы отметить ровный срез.«Высота над пластиной» для вальмовых стропил такая же, как и для общих стропил вторичной крыши, поскольку вальмовая часть приходится на плиту вторичной крыши.

    Чтобы разметить вертикальный разрез, возьмите размер «B» на полномасштабном чертеже (рис. 3C) и перенесите его размеры на стропила по обе стороны от средней линии «птичьего рта», как показано на рис. 5B. Опять же, измеряйте перпендикулярно отметке средней линии рта птицы, а не по длине стропила.

    Для рисунка щечного среза на верхнем конце вальмового стропила автор делает полномасштабный чертеж его пересечения с основным коньком крыши, затем переносит замеры.

    Раскрой по длине. После того, как «птичий пасть» выложен, сделайте полномасштабный чертеж соединения бедра с гребнем, как показано на рисунке 6. Вы будете использовать его, чтобы украсть измерения для определения длины бедра.

    Во-первых, нам нужно сойти с расстояния до теоретической центральной точки, где бедро встречается с гребнем. Возьмите пробег основной крыши (9 футов) и, используя свой квадрат и наклон бедра по отношению к основной крыше — 8 дюймов и 15 5/8 дюймов — сойдите с этого расстояния обычным способом.Когда вы сделаете 9 ступенек, нарисуйте в этой точке отвес и протяните ее полностью вокруг стропила.

    Это теоретическая длина бедра. Чтобы получить его истинную длину, вычтите расстояние «C», перпендикулярное этому отвесу. Это дает истинную длину по средней линии стропила. Чтобы разметить разрез щеки, вы должны затем добавить и вычесть букву «А» перпендикулярно к отвесу истинной длины.

    «Задняя часть», или скос, стропила гарантирует, что обшивка крыши будет плотно прилегать к бедру.Используйте квадрат обрамления и шаг стропила бедра, чтобы определить линию поддержки, как показано. Повторите процесс с другой стороны бедра, используя расстояние «B».

    Вот и все! Ваше бедро с неравным наклоном разложено и готово к резке. Осталось несколько деталей.

    Поддержка бедра

    Как и в случае любого тазобедренного стропила, у неравного тазобедренного стропила верхний край должен быть «приподнят» или скошен, чтобы соответствовать каждой из сходящихся плоскостей крыши. Вопрос в том, сколько отрезать.

    Определите подкладку для каждой плоскости крыши, как показано на рисунке 7.Поместите свой квадрат на стороне вальмового стропила, которая будет обращена к основной крыше, используя наклон вальма для этой крыши 8/155/8. Измерьте расстояние «A» вдоль участка установки и отметьте его. Это линия поддержки.

    Повторите ту же процедуру на стороне бедра, которая обращена к вспомогательной крыше, используя угол наклона бедра для этой крыши и измеряя расстояние «B». Вам нужно будет найти дополнительный уклон вальмы крыши так же, как вы нашли уклон вальмы основной крыши, как показано на рисунке 3B. Угол наклона вальмы относительно второстепенной крыши составляет 9 5/8/18 13/16.Это точно такое же соотношение, как и шаг для другой стороны, но я считаю, что это помогает работать с двумя сторонами отдельно, чтобы избежать путаницы, особенно когда дело доходит до выкладки стропил домкрата.

    Для разметки домкратов автор делает натурный рисунок первых двух домкратов с каждой стороны бедра. Из этого рисунка он находит угол разрезов щеки, ход первого домкрата и общую разницу, используемую для определения местоположения остальных домкратов.

    Одно важное замечание: подождите, пока вся ваша разметка не будет завершена и вы не проведете тестовую установку стропила для бедра, прежде чем фактически скашивать верхний край бедра.Как только верх будет скошен, вы потеряете важную опорную кромку.

    Размещение домкратов

    Перед тем, как прибить вальмовое стропило, обязательно разметьте положение домкратных стропил. На земле намного легче, чем на высоте 20 футов в воздухе.

    Чтобы определить длину домкратов, нарисуйте первые два домкрата на полномасштабном чертеже бедренного стропила, как показано на рисунке 8. Затем мы можем снять все наши измерения для первых домкратов на каждой крыше непосредственно с чертежа. так же, как мы сделали для бедра.Мы также можем вывести общие различия, чтобы найти ходы других домкратов.

    Установив квадрат на основной стороне крыши вальмового стропила, сойдите с истинного пути первого подъемника, используя наклон основного ската крыши 8/15 5/8. Отметьте отвес; это центральная линия первого домкрата. Для каждого следующего домкрата стропила сойдите с общей разницы. Повторите процесс с другой стороны бедра, используя наклон бедра для дополнительной крыши (9 5/8/18 13/16).

    Долины

    Стропило ендовы с неравным уклоном выкладывается так же, как и бедро с неравномерным уклоном.Основное различие между ними заключается в том, что стропила долины сидят на внутренних углах, а вальмовые стропила — на внешних углах.

    Каждая крыша будет немного отличаться. Иногда вместо того, чтобы поддерживать бедро, я опускаю его по отношению к домкратам. Это все еще дает большую поддержку обшивке. Кроме того, я часто удваиваю бедра для большей прочности и большей поверхности гвоздей. В этом случае угол заднего хода такой же, но линия поддержки будет ниже. Но, несмотря на то, что детали могут отличаться, метод Zepp предоставляет все основы, которые мне нужны, чтобы разобраться в кажущейся невозможной ситуации.

    Скатная крыша — Designing Buildings Wiki

    Скатная крыша — это крыша, которая наклонена вниз, обычно в двух частях под углом от центрального конька, но иногда в одной части, от одного края к другому. «Уклон» крыши — это ее вертикальный подъем, деленный на ее горизонтальный пролет, и является мерой ее крутизны.

    Скатная крыша отличается от плоской крыши, которая технически представляет собой любую крышу с уклоном менее 10 °; однако на практике они, как правило, намного мельче, обычно выражаются в виде градиента и могут составлять от 1:40 до 1:80.Для получения дополнительной информации см. Плоская крыша.

    Руководство по моделированию Национальной методологии расчетов (NCM) (для зданий, отличных от жилищ в Англии), издание 2013 года, опубликованное Министерством по делам сообществ и местного самоуправления (DCLG), считает, что скатная крыша — это «крыша с уклоном более 20 градусов и меньше или равно 70 градусов — если шаг больше 70 градусов, это должно считаться стеной ».

    Двумя основными способами строительства скатных крыш являются:

    Есть также ряд других каркасных конструкций, например, портальные каркасные крыши.

    Есть несколько различных типов скатной крыши :

    Односкатная крыша — это крыша, которая скатывается с одной стороны здания (или его части) на другую. Односкатная крыша обычно использовалась для создания пристроек в викторианские времена и до сих пор используется аналогичным образом. В домашнем строительстве он обычно состоит из ряда стропил, прикрепленных к стенам на обоих концах пролета крыши, которые поддерживают рейки, к которым крепится кровельное покрытие.

    Для получения дополнительной информации см. Односкатная крыша.

    Часто называемая простейшей формой скатной крыши , парная крыша состоит из двух отрезков бруса (стропил), прислоненных друг к другу, привязанных в местах пересечения наверху.

    Для получения дополнительной информации см. Парная крыша.

    При добавлении потолочных балок, отрезка бруса, проходящего горизонтально между стропильными ножками, к парной форме крыши, конструкция становится намного более надежной. Балка действует как стяжка, предотвращая прогиб стены наружу и увеличивает потенциальный пролет крыши.их также можно использовать для поддержки плоского потолка.

    Для получения дополнительной информации см. Закрытая парная крыша.

    За счет увеличения высоты потолочных балок над низом стропил, воротниковая крыша позволяет возводить верхние помещения частично в пространстве крыши, что приводит к некоторой экономии за счет небольшого уменьшения высоты внешних стен и, следовательно, количества нужна кирпичная кладка.

    Для получения дополнительной информации см. Крыша воротника.

    Чтобы увеличить возможные пролеты крыши без ущерба для устойчивости стен, увеличения размеров стропил или увеличения затрат, можно ввести прогоны.Установив прогон в конструкцию крыши, стропила получают дополнительную поддержку и больше не должны быть такими толстыми и тяжелыми.

    Для получения дополнительной информации см. Крыша Purlin.

    Фермы позволяют получить более широкие пролеты, чем предыдущие методы. До 1920-х годов в типичном жилище было обычным делом иметь две фермы, однако можно было использовать и больше, в зависимости от нагрузки.

    Для получения дополнительной информации см. Ферма большого сечения.

    В современном домостроении наиболее распространенная форма стропильных ферм известна как финка или w-ферма.Он состоит из стропил, включающих в себя элементы растяжения и сжатия в форме W. Эти стропильные фермы могут иметь пролеты до 12 м и могут быть спроектированы с учетом множества различных углов наклона.

    Для получения дополнительной информации см. Стропильная балка.

    Наиболее распространенными видами покрытия для скатных крыш являются:

    Для получения дополнительной информации см. Кровельные покрытия.

    Что такое двускатная крыша — Myrooff.com

    Из-за множества стилей крыши на выбор, правильное решение, какую конструкцию использовать для вашей собственности, следует принимать с осторожностью, чтобы избежать проблем в будущем.

    Некоторые из критериев выбора, которые следует учитывать, — это местоположение, план здания, геометрия здания, архитектурные соображения, соседние здания и экономика. Не все регионы идеальны для строительства плоской или скатной кровли.

    Вот почему стоит изучить то, чем вы планируете заниматься. Стоит найти ответ на вопрос, что такое двухскатная крыша и является ли она лучшим вариантом для вашего дома с учетом региона, климата и разрешения на строительство.

    Читайте дальше, чтобы узнать больше о двускатной крыше.

    ЧТО ТАКОЕ ДВОЙНАЯ КРЫША?

    По сути, наиболее часто используемое определение двускатной крыши — это двускатная крыша с пиком в центре, называемая «коньком» .

    Существует несколько конструкций крыш в зависимости от формы и количества скатов. У них есть такие конструкции, как плоская крыша, односкатная крыша, односкатная крыша, многоскатная крыша, А-образная рама, азиатский традиционный стиль, полушат, карахафу, пирамидальный и многие другие.

    Некоторые конструкции используются в определенных регионах и только тогда, когда это разрешено строительными нормами.Но среди самых популярных стилей крыши — двускатная крыша.

    Что такое двускатная крыша, спросите вы? Это двускатная крыша с двумя скатами, которые пересекаются на центральной линии и простираются от одного конца до другого, чтобы покрыть всю конструкцию.

    Что хорошо в двускатной крыше, так это то, что она доступна в предварительно собранном виде. Вы можете приобрести ферму двускатной крыши, готовую к установке.

    Это дает любителям DIY возможность самостоятельно построить крышу.Однако из-за проблем с весом требуется тяжелое оборудование для подъема фермы двускатной крыши на место.

    Покупка предварительно собранных деталей дает преимущества. Стабильное качество гарантировано, потому что большинство цехов изготавливают фермы двускатной крыши в соответствии с высокими промышленными стандартами и с использованием высокоточного оборудования.

    Гарантирует проверенную производительность при условии, что стропильные системы крыши изготовлены и смонтированы надлежащим образом. Это экономичный вариант, поскольку рабочая сила на стройплощадке будет стоить меньше, потому что не требуется обрезка, резка или раскрытие полотна.Отделка тоже может не потребоваться.

    С точки зрения архитектуры предварительно собранная ферма также предлагает универсальность, поскольку она имеет практически неограниченные конструктивные возможности и эстетику. Выбор материала также способствует лучшему построению.

    Пиломатериалы обеспечивают отличную изоляцию без температурных мостиков через древесину. Это помогает сохранить внутреннюю изоляцию, что окажется полезным, когда вы захотите превратить пустой чердак в кабинет, игровую или другое дополнительное жилое пространство.

    Фронтон

    Это относится к треугольной части стены, где скаты крыши пересекаются. Он бывает разной формы, в зависимости от используемой структурной системы, часто выбирается в зависимости от местного климата, эстетики и используемых материалов.

    В зависимости от конструкции у дома может быть два или более фронтона. В большинстве построек, построенных в готическом и классическом греческом стилях, используются острые двускатные крыши.

    В целях архитектуры и градостроительства фронтон здания идентифицируется как фронтальный и боковой фронтон.

    Первый обращен на улицу, а второй имеет гребень или перегородку, обращенную к улице. В период средневековой готики боковые остроконечные здания были типичными для улиц немецких городов. То же самое касалось зданий эпохи Возрождения, на которые оказало влияние итальянское искусство.

    Двускатная крыша, также называемая двускатной крышей, часто используется в домах и офисах, так как придает ощущение воздушности в интерьере, особенно при высоких потолках. Строить также удобнее из-за наличия предварительно собранной двускатной стропильной фермы.

    Преимущества

    Почему двухскатная крыша является популярным выбором? Во-первых, он предлагает достаточно места на чердаке, подходящем для широкого спектра практических применений. В зависимости от высоты скатной крыши чердак может быть спальней, жилым помещением или кладовой.

    Эти практические функции делают двухскатную крышу более выгодной, чем плоскую крышу. Двускатная крыша должна быть спроектирована с учетом запланированного использования, поэтому она будет построена таким образом, чтобы соответствовать вашим требованиям чердака.

    Посмотрите фотографии двухскатной крыши, чтобы получить хорошее представление о том, как выглядит эта крыша.

    При правильной конструкции двускатная крыша прослужит дольше, особенно при использовании более прочных и атмосферостойких материалов.

    Поскольку конструкция также обеспечивает более эффективную изоляцию, крыша и ее материалы не будут подвергаться воздействию экстремальных температур, которые сокращают срок службы материалов.

    Если в соседних домах используется двускатная крыша, использование того же стиля означает, что ваша собственность может вписаться в нее, не теряя чувства своего характера и индивидуальности.

    Недостатки

    Вес фермы двускатной крыши означает не только использование тяжелой техники для ее подъема и установки на место, но также требует, чтобы фундамент здания был более прочным и надежным.

    Глубина опор должна быть хорошо рассчитана, чтобы конструкция могла выдержать вес двухскатной крыши. Это будет означать более высокую общую стоимость строительства, даже если вы использовали предварительно собранную ферму с двускатной крышей, и трудозатраты на строительство крыши значительно сократятся.

    Перед заменой плоской крыши на двухскатную крышу необходимо учесть все другие факторы, особенно фундамент здания.

    Крыша с двускатным концом также не рекомендуется для ураганных регионов. Конструкция недостаточно прочная, чтобы выдерживать сильный ветер, и крыша легко могла отслоиться.

    Поверхность будет вести себя как крылья, когда ветер обтекает фронтон. Эту проблему можно решить, сохранив уклон крыши под углом тридцать пять градусов.

    Разрешения на проектирование

    Вам не нужно обращаться за разрешением на строительство, чтобы починить крышу, особенно когда это затрагивает только 25% площади скатной крыши.

    То же самое верно, когда необходимо изменить только 150 мм существующей плоскости крыши, и изменение не поднимается выше самой высокой точки крыши.

    Единственные два исключения — это когда конструкция будет изменена, например, замена двускатной фермы крыши, и когда должна быть установлена ​​новая изоляция.

    Переоборудование чердака также считается разрешенным развитием, но другие изменения подлежат определенным ограничениям и условиям.

    • 40 м 3 дополнительного пространства на крыше для таунхаусов,
    • 50 м 3 дополнительного пространства на крыше для двухквартирных и отдельно стоящих домов,
    • Если расширение крыши не допускается,
    • Надстройка крыши отступить минимум на 20 см от карниза.

    Строительные нормы и правила могут отличаться в зависимости от района, поэтому обязательно проверьте наличие конкретных разрешений на планирование в вашем районе.

    Каркас крыши 101 — Extreme How To

    EHT исследует некоторые основные методы устройства крыши, от макета до установки.

    Обрамление крыши — одно из тех навыков плотника, которое кажется довольно сложным, и действительно, некоторые конструкции крыши являются сложными. Крыши в основном бывают пяти типов: односкатные, двускатные, шатровые, двускатные и мансардные. Еще одна распространенная конструкция на северо-востоке — «соляная яма», представляющая собой двускатную крышу с одной длинной стороной. В наши дни все более популярными становятся «нарезки», или крыши с множеством впадин, слуховых окон и других элементов.Во многих случаях в приобретенные планы дома включаются детали конструкции крыши, включая конструкцию стропил. Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или можете арендовать оборудование для их установки. Построение стропил / крыши по частям, тем не менее, по-прежнему является более распространенным методом строительства для многих зданий.Простые крыши, такие как сарай или общий фронтон, довольно легко построить даже без планов, если вы разбираетесь в основах и немного разбираетесь в геометрии.

    Крыши имеют пять основных конструкций: односкатную, двускатную, вальмовую, двускатную и мансардную. Фронтон является наиболее распространенным, и его можно усложнить несколькими линиями крыши, включая впадины и слуховые окна.

    Чтобы построить любую крышу, кроме односкатной, включая фермы, вам необходимо сначала определить несколько факторов; размах, подъем, пробег и длина линии.Для односкатной крыши вам нужно знать только подъем, пролет и длину линии. Пролет — это измерение через здание от внешней опорной стены до внешней опорной стены. Пробег составляет половину расстояния пролета. Подъем — это измерение от средней линии пролета до вершины линии крыши. Длина линии — это измерение от внешней стороны линии опорной стены до центральной линии крыши на вершине подъема. В основном вы работаете с треугольником с двумя катетами и длиной линии для гипотенузы.

    Каркас базовой двускатной крыши основан на прямоугольном треугольнике, а различные компоненты каркаса крыши соответствуют треугольнику. Подъем или высота крыши на пике — это высота треугольника; прогон, или половина строительного пролета, является основанием треугольника; а длина линии от пика крыши до стены здания — гипотенуза.

    Также необходимо знать желаемый уклон крыши. Шаг — это уклон или угол между стеновой плитой и линией конька крыши.Шаг может сильно варьироваться, от пологого склона до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что составляет 1/4 или 1/3 от общего пролета здания, не считая свесов. Шаг также имеет свое собственное обозначение, определяемое увеличением в дюймах на 12 дюймов. Например, уклон 4/12 означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов. Правильная высота звука важна. Во многих случаях определенный шаг может быть необходим или даже требоваться местными правилами.Уклон определяется снеговыми нагрузками, другими погодными факторами и покрытием, которое необходимо покрыть кровлей. В северных частях страны обычно используется уклон 8 из 12 или более, чтобы не допустить чрезмерных снеговых нагрузок на крышу. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 к 12 (шаг 3/12). Для более низких уклонов необходимо использовать монолитную или сплошную рулонную кровлю для сохранения водонепроницаемости.

    Шаг — это величина угла или наклона крыши. Это обозначается двумя способами, шагом 1/3 или 1/4 в долях и 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Обрамляющий квадрат традиционно используется для выкладки кровли и определения уклона.

    План стропил

    В этой статье речь пойдет о двускатной крыше без впадин и мансардных окон, потому что это наиболее распространенный и самый простой способ для начинающего строителя.После того, как вы определили высоту подъема, пролета, пролета, длины линии и уклона, следующим шагом будет разметка стропил или разметка разрезов на стропилах для создания крыши.

    При создании стропила используются три основных пропила; отвес в верхней части стропила, где он упирается в пластину конька; хвостовой вырез, создающий внешний край карниза здания; и пасть птицы, которая помещает стропило на верх стеновой плиты. Покажем два способа выкладки стропил; один с использованием традиционного обрамляющего квадрата (2 фута), а второй с использованием нового C.Х. Хэнсон Пивот-Сквер.

    Держите обрамляющий квадрат с названием производителя вверх; это называется «лицевой стороной» квадрата, а противоположная сторона — «спиной». Длинное плечо квадрата — это «лезвие», а короткое плечо — «язык». В этом примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг — положить квадрат на конец стропильной доски и разместить 8 дюймов на гребне (подъем) и 12 дюймов на лезвии (единица пробега).Измерьте расстояние от острия на лезвии до острия на язычке — это должно быть 14-7 / 16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая свес. Итоговая цифра составляет 144-1 / 2 дюйма. Мы добавляем 12 дюймов для свеса, чтобы получить окончательную цифру 156-1 / 2 дюйма.

    Квадрат обрамляющий используется для выкладки стропил.

    Осмотрите стропильную доску, чтобы определить, есть ли на ней изгиб или «корона». Вы должны сделать этот первый образец стропил на самой прямой доске, которую сможете найти.Если на доске есть какой-то изгиб, разложите стропило так, чтобы коронка была направлена ​​вверх или от вас. Опыт показал, что вес крыши постепенно сглаживает этот венец. (Если бы корону нужно было расположить вниз, крыша могла бы в конечном итоге провиснуть.) Затем выложите стропило, как показано на следующей странице.

    План стропил с угольником

    Этот пример для крыши с уклоном 8/12

    • Расположите квадрат в конце стропильной доски так, чтобы язычок находился слева от вас и был направлен от вас.Расположите квадрат так, чтобы 8 дюймов на внешнем крае язычка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на тыльной стороне языка. Это отвес для конька крыши.
    • Измерьте расстояние от верха этой линии вниз по доске, чтобы определить длину линии или длину стропила за вычетом ½ коньковой доски. Обычно это доска размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер составляет менее дюйма. Также исключите выступ на этом этапе. Удерживая квадрат в том же положении, что и раньше, сделайте отметку сбоку от языка.Это отмечает вертикальный вырез на внутренней стороне стены дома для выемки (называемой птичьей пастью), чтобы поместить стропило в стеновую плиту.
    • Добавьте длину выступа за этой отметкой и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
    • Затем возьмите квадрат на отвесе, отмечающий пасть птицы. Определите толщину стенки или глубину надреза рта птицы и сделайте отметку.Вырежьте выемку сначала с помощью ручной пилы или переносной циркулярной пилы, а затем закончите пропил ручной пилой.

    Еще один способ выкладки стропила угольником называется «ступенчатая». Как только отвес будет отмечен, просто переместите квадрат на 12 дюймов и отметьте еще один отвес. Продолжайте двигаться вниз по стропилам и отмечать разрезы отвесом, включая любые нечетные фигуры.

    Один из способов выкладки стропил квадратом называется «схождение».

    Вырезать выкройку

    Сделайте дубликат стропила по выкройке.Затем положите стропила на гладкую ровную поверхность, оставив между ними 2-х метровую полосу по линии конька. Измерьте, чтобы убедиться в правильности подъема, разбега и размаха. Вы можете протестировать их на здании, прежде чем разрезать остальные стропила. Убедившись, что эти два стропила правильно обрезаны, отметьте их как образцы, отметьте и вырежьте необходимое количество стропил. Если у здания есть висячие или «летучие» стропила на концах фронтона, их тоже подрежьте. Однако у них нет птичьего рта.

    Убедитесь, что вы внимательно следуете выкройке стропил. Несколько лет назад я строил двухэтажное здание. Один плотник выложил и стал распиливать стропила. Он заболел из-за сильной дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда был закончен каркас крыши и установлен настил, произошел встроенный прогиб. Я не знаю, использовал ли второй плотник образец стропил или просто не был таким точным, но это была дорогостоящая ошибка.

    Метод вращающегося квадрата

    Новый C.H. Hanson Pivot Square упрощает работу по укладке крыши. Хотел бы я иметь этот инструмент несколько лет назад и несколько зданий назад. Этот качественный инструмент представляет собой небольшой «регулируемый» квадрат. Он поставляется с собственным прочным держателем для ремня, который также предназначен для столярного карандаша и буклета с инструкциями.

    Новый C.H. Hanson Pivot Square позволяет легко укладывать стропила. Этот качественный инструмент поставляется с поясной сумкой, разделителями для квадратов, инструкцией по эксплуатации и столярным карандашом.

    У поворотного квадрата есть три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами роста, обращенными к вам, и поднятым забором справа, нижняя часть представляет собой основание треугольника (бег), а правая сторона — высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.

    Для Pivot Square можно задать любой шаг целых чисел от 1/12 до 12/12.Просто отрегулируйте угольник до желаемого шага и зафиксируйте его с помощью ручки с накаткой. Затем вы можете использовать угольник, чтобы перенести угол пропила на пиломатериал. Или вы можете удерживать квадрат на месте и использовать его в качестве надежной направляющей для работы портативной циркулярной пилы. Одна замечательная особенность заключается в том, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу, чтобы делать пропилы в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разбивки скатов крутизной более 12/12, а также для разметки стропил вальмового типа.Эти цифры определены на обратной стороне квадрата. Этот инструмент требует много вычислений и догадок при создании бедер и впадин. И этот инструмент еще более универсален, и его можно использовать и для других разрезов. По центру градуированной дуги регулируемого лезвия с обеих сторон инструмента проложены серии цифр. Каждое из этих чисел представляет собой дополнение к соответствующему углу по краю. Сумма этих двух цифр всегда равна 90 градусам. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую.Вы можете сделать 20-градусный пропил в соответствии с заданным углом, перевернуть инструмент и сделать дополнительный 70-градусный разрез, чтобы получить идеальный 90-градусный разрез. Квадрат также поставляется с тремя выравнивающими пузырьками, которые позволяют легко измерить шаг существующих конструкций. Чтобы измерить шаг, сначала разместите гипотенузу квадрата на крыше, идущую прямо вверх по площадке. Убедитесь, что он не смещен из-за краев черепицы. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или номер 9 на гипотенузе или регулируемой лопасти, должен быть на верхней или верхней стороне шага.Ослабьте фиксатор и отрегулируйте квадрат до тех пор, пока пробирка с уровнем на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать угол наклона и градусы на экране «Deg. Обычный рост »масштаб квадрата.

    Для того, чтобы выложить стропило с Угловым квадратом, сначала определите шаг и установите правильный шаг квадрата на Градусе. Обычная шкала подъема. Расположите угольник с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии разреза конька рядом с концом стропильной доски.Измерьте длину линии на стропиле (меньше 1/2 длины коньковой доски) и сделайте еще одну отметку отвеса параллельно первой. Определите свес стропил, переместите квадрат в это положение и сделайте еще одну отметку отвеса. Чтобы сделать вырез в виде пасти птицы, поместите квадрат внизу средней линии отвеса так, чтобы сторона высоты находилась напротив отвеса, и отметьте поперек доски, используя квадратное основание, начиная с нижней части отвеса. Как только эта линия уровня будет установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых небольших дефектов вдоль линии уровня.Затем с помощью квадрата проведите короткую линию отвеса, параллельную остальным, от этой отметки до нижнего края доски. На этом макет рта птицы завершен.

    Сделайте второй отвес на отрезке длины стропильной линии. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.

    Чтобы начать разметку с обрезки коньковой доски по отвесу, установите регулируемый угол наклона ножа на желаемый шаг. Поместите квадрат на место и отметьте разрез.

    Вы также можете удерживать квадрат на месте и использовать его в качестве переносной направляющей для циркулярной пилы.

    Поверните квадрат обратно на место, чтобы отвес завершил вырез птицы и обозначил разрез хвоста.

    Проблемы с кадрированием

    В наши дни часто используются более широкие стропила, чем подходят для облицовки, поэтому хвостовая часть стропил также обрезается, чтобы получить более узкую и более подходящую облицовочную доску. Для этого требуется проложить ровную линию на хвостовой части стропила.Для этого не делайте разрез хвоста, пока это не будет установлено. Нарисуйте вспомогательную облицовку и закончите облицовочную доску на конце стропила и против вертикального среза хвоста. Используйте нижние края этих досок, чтобы отметить разрез по ровной линии. Опять же, как только все разрезы будут отмечены, обрежьте стропила по шаблону, проверьте, и вы готовы к возведению каркаса крыши.

    В некоторых случаях нижний край стропил также обрезан горизонтальной линией. Разложите их, как показано.

    Для возведения стропил используйте временные распорки коньковой доски.

    Перед началом обрамления определите положение стропил на обеих верхних плитах и ​​отметьте их квадратом для обрамления. Маленькая или язычковая сторона квадрата имеет ширину 1-1 / 2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил, чтобы направлять установку.

    Прикрепите стропила к коньковой доске, а пасть птицы к верхней стеновой плите и добавьте хомуты.

    Самый простой способ возведения стропил — это сделать временные раскосы из 2-х материалов. Это должна быть высота стен здания плюс подъем.Используйте только достаточное количество опор для первой длины коньковой доски. Разрежьте доску конька до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седло наверху с помощью распорок, равных высоте стен здания плюс подъём, за вычетом ширины коньковой доски. Закрепите эти опоры по средней линии здания. Поместите коньковую доску в гнезда опор. Совместите верхний вырез с отвесом с коньковой доской и совместите заживляющий вырез пасти птицы с внутренней стороной стены. Прибейте стропило на место.По мере установки стропил добавьте любые опоры, необходимые или требуемые по нормам, такие как хомуты или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первого куска коньковой доски. Затем переместите временные распорки для следующей коньковой доски и продолжите установку стропил.

    Когда стропила установлены на место, в оконной раме фронтона используются вертикальные стойки, или «блокировка», которые располагаются непосредственно над стойками стены и поддерживаются концевыми верхними пластинами. На них сделаны выемки, чтобы они подходили к стропилам фронтона.После установки обшивки устанавливаются висячие или «летучие» стропила.

    Обрамление крыши не должно быть сложной задачей, но если это ваша первая попытка, лучше всего подойдет простая двускатная крыша, например, на садовом сарае.

    Обработайте торцевые стены блокировочными штифтами, сделайте прорези вокруг стропил и прикрепите их к верхней плите. Снимите временные завязки воротника.


    Рекомендуемые статьи

    Крыша | архитектура | Britannica

    Крыша , покрытие верхней части здания, служащее для защиты от дождя, снега, солнечного света, ветра и экстремальных температур.Крыши были построены в самых разнообразных формах — плоских, скатных, сводчатых, куполообразных или в комбинациях — в зависимости от технических, экономических или эстетических соображений.

    Самыми ранними крышами, построенными человеком, были, вероятно, соломенные крыши, сделанные из соломы, листьев, веток или тростника; их обычно устанавливали на склоне или под склоном, чтобы с них мог стекать дождь. Конические соломенные крыши являются хорошим примером этого типа и до сих пор широко используются в сельских районах Африки и в других местах.В конце концов, для перекрытия крыши стали использовать более толстые ветви и бревна, а в промежутки между ними вдавили глина или другое относительно непроницаемое вещество. Из этих материалов были возможны двускатные и плоские крыши. С изобретением кирпича и тесаного камня для строительства появились основные формы купола и свода.

    Двумя основными типами крыш являются плоские и наклонные. Плоская крыша ( см. на рисунке) исторически широко использовалась на Ближнем Востоке, на юго-западе Америки и в других местах, где климат засушливый и отвод воды с крыши, таким образом, имеет второстепенное значение.Плоские крыши получили широкое распространение в Европе и Америке в 19 веке, когда новые водонепроницаемые кровельные материалы и использование конструкционной стали и бетона сделали их более практичными. Плоские крыши вскоре стали наиболее часто используемым типом для покрытия складов, офисных зданий и других коммерческих зданий, а также многих жилых построек.

    Несколько основных конструкций крыш.

    Encyclopædia Britannica, Inc.

    Наклонные крыши бывают разных видов.Самый простой — навес, или навес, у которого всего один откос. Крыша с двумя скатами, образующими букву «А» или треугольник, называется двускатной или скатной крышей. Этот тип крыши использовался еще в храмах Древней Греции и на протяжении многих веков был основным элементом внутренней архитектуры в Северной Европе и Америке. Это все еще очень распространенная форма кровли. Вальмовая, или вальмовая, крыша — это двускатная крыша, имеющая наклонные, а не вертикальные концы. Он широко использовался в Италии и в других странах южной Европы, а сейчас это очень распространенная форма в американских домах.Двускатные и вальмовые крыши также можно использовать для домов с более сложной планировкой. Двускатная крыша представляет собой двускатную крышу с двумя скатами с каждой стороны, причем верхний менее крутой, чем нижний. Мансардная крыша представляет собой двускатную двускатную крышу с двумя скатами с каждой стороны. Он широко использовался во французской архитектуре эпохи Возрождения и барокко. Оба вышеупомянутых типа крыши могут обеспечить дополнительное чердак или другое помещение без строительства целого дополнительного этажа. Они также могут иметь сильную эстетическую привлекательность.

    Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

    Свод представляет собой серию параллельных арок, образующих крышу, наиболее распространенной формой является цилиндрический или цилиндрический свод. Своды приобрели наибольшее значение в готической архитектуре. Купол представляет собой полусферическую конструкцию, которая может служить кровлей. Купола возвышались над некоторыми из самых грандиозных зданий древнеримской, исламской и постсредневековой западной архитектуры. Своды и купола не требуют опорного каркаса непосредственно под сводом, потому что они основаны на принципе арки, но плоские и двускатные крыши часто требуют внутренних опор, таких как фермы или другие связи.Ферма — это структурный элемент, состоящий из серии треугольников, лежащих в одной плоскости. Вплоть до конца XIX века такие несущие конструкции изготавливались из деревянных балок, иногда в очень сложных системах. Сталь и железобетон по большей части заменили такие тяжелые деревянные опорные системы, и, кроме того, такие материалы позволили разработать новые впечатляющие формы крыш. Тонкослойные крыши с использованием бетона, армированного стальными стержнями, могут образовывать купола и цилиндрические своды толщиной всего три дюйма, охватывающие огромные пространства, обеспечивая беспрепятственный вид изнутри для стадионов и амфитеатров.В консольных крышах крыша из тонкого сборного железобетона подвешивается на стальных тросах, которые монтируются на вертикальных башнях или каких-либо пилонах. Геодезический купол — это современный структурный вариант купольной формы.

    Наружное покрытие крыши должно предотвращать попадание дождя или других осадков в здание. Есть две основные группы кровельных покрытий. Одна группа состоит из водонепроницаемой мембраны или пленки, которая наносится в виде жидкости и отталкивает воду благодаря своей полной непроницаемости после ее высыхания; смола, которая используется для покрытия рубероида, является ярким примером этого типа.Другая группа состоит из частей из водонепроницаемого материала, которые расположены таким образом, чтобы препятствовать прямому прохождению воды через стыки между этими элементами. В эту группу входят черепица из различных материалов, черепица из обожженной глины или сланца, а также гофрированные листы из стали, алюминия, свинца, меди или цинка. Плоские крыши обычно покрывают рубероидом и смолой, а наклонные — черепицей или листовым металлом.

    Формы крыш: двускатные, шатровые, L-образные и другие

    Все крыши, даже те, которые выглядят плоскими, должны иметь некоторый уклон, чтобы стекали снеготаяние и дожди.Но помимо этого основного требования у архитекторов и строителей есть большая свобода действий, и они использовали эту творческую свободу, чтобы изобрести прекрасный набор конструкций крыш.

    От фронтона до мансарды — читайте дальше, чтобы узнать о различных типах крыш, которые придают дому характер и стиль.

    Профили двускатной крыши

    Остроконечные крыши обычно рисуют маленькие дети. У них есть две наклонные стороны, которые сходятся на гребне, образуя торцевые стены с треугольным выступом наверху.

    Двускатная крыша

    Нэнси Эндрюс

    Дом, показанный здесь, имеет две двускатные крыши и два слуховых окна, каждое из которых имеет собственную двускатную крышу. Наклон или наклон фронтонов варьируется, и многие строители стараются избежать этого несоответствия.

    Фронтон фальш-передний

    Нэнси Эндрюс

    Кажется, у этого дома две двускатные крыши, но только если проехать быстро.Настоящая крыша имеет очень низкий уклон. Фронтоны — это фальшивые фасады, похожие на эффектные фасады небольших коммерческих зданий. Их единственная цель — изменить внешний вид дома.

    Г-образный фронтон

    Нэнси Эндрюс

    Остроконечные крыши могут иметь разные формы, в том числе и L-образную форму. Когда план этажа предусматривает дом Т-образной формы, крышу называют «двускатной». Если одна из наклонных сторон заканчивается стеной, которая короче стены с другой стороны, это «соляной ящик».«

    Существуют также термины, позволяющие различать остроконечные крыши, у которых имеется наклонная сторона спереди («двускатная»), от крыш, на которых остроконечная стена выступает вперед («фронтально-остроконечные»).

    Гамбрель

    Нэнси Эндрюс

    Крыши Gambrel — это двускатная крыша. Обычно ассоциируемые с голландскими строительными традициями и амбарами, они разбивают каждую наклонную часть крыши на две части: одна находится рядом с относительно плоским гребнем, а другая — ближе к карнизу, который круто спускается.Такая конструкция позволяет максимально использовать пространство под крышей.

    Сарай

    Нэнси Эндрюс

    Односкатные крыши, изображенные на трех мансардных окнах этого дома, наклонены только в одном направлении. Они попадают в основную категорию остроконечных крыш, если вы думаете о них как о полуприкрытых. Односкатные крыши легко построить, потому что все стропила идентичны.

    Остроконечный, но изогнутый

    Нэнси Эндрюс

    Поскольку большинство двускатных крыш состоят из плоских секций, их можно покрыть практически любым кровельным материалом.Показанные здесь остроконечные крыши с мансардными окнами или другие изогнутые детали являются исключением. Подойдет черепица из дерева, камня, плитки или металла. Но металлическая кровля в виде панелей не подходит.

    изогнутый

    Изогнутые крыши обычно требуют много навыков и времени для создания сегодня, но когда у строителей были только примитивные инструменты и природные строительные материалы, часто было легче сгибать ветви в кривые формы, чем заставлять их делать прямые линии.

    Нэнси Эндрюс

    Возможно, поэтому изогнутые крыши, даже этот пример, покрытый шифером, часто приобретают вид, напоминающий солому.

    восьмиугольник

    Крыши восьмиугольника имеют восемь сторон, как следует из этого термина. Строители часто выбирают эту форму, когда им нужно покрыть крышу круглым или почти круглым зданием.

    Нэнси Эндрюс

    Вместо того, чтобы иметь дело с неуклюжими фракциями, которые могут потребоваться для другой формы, они просто делят 360 градусов на половину, затем снова на половину, затем на половину в последний раз, получая угол 22 1/2 градуса, необходимый для построения восьмиугольника. односторонняя крыша.

    бедра

    Вальмовые крыши имеют скат со всех четырех сторон. Если это все, что касается крыши, она выглядит интересно, но при этом не имеет никаких сложностей, таких как долины, где собираются листья.

    Нэнси Эндрюс

    Вальмовые крыши также могут быть соединены для соответствия L-образным зданиям или объединены с остроконечными крышами, например, в этом доме.

    Мансарда

    Мансардные крыши — это разновидность вальмовой крыши, в которой каждая наклонная часть разделена на две части.Чтобы создать под крышей максимальное пространство, участок у стен круто поднимается. Затем крыша продолжается с более мягким уклоном к центру.

    Нэнси Эндрюс

    Стоя на земле, вы видите только крутой участок и можете подумать, что дом плоский сверху. Мансардные крыши распространены на зданиях, стилизованные во Франции.

    Сданный крыши

    Любой плотник знает, что в основе конструкции крыши лежит математика.Невозможно построить крышу, не зная математики, особенно тригонометрии. Это нужен, например, для рассчитать крутизну крыши — крыша подача.

    В северном климате скатная крыша предпочтительнее, чтобы дождевая вода не скапливалась на крыша, что могло бы произойти в случае заблокирован сток воды с плоская крыша. Одна из основных причин засорения дренажей — холодная погода. который вызывает засоры, когда вода превращается в лед; Другие Причины включают листья, мусор и т. д.

    По этой причине во все времена предпочтение отдавалось скатным крышам. в странах Северной Европы.

    На рисунке ниже показан пример плоской крыши и скатной крыши:

    Как мы видим, самая простая и самая распространенная скатная крыша имеет форму единого треугольника . Ситуация становится более сложно, когда две или более скатные крыши соединяются вместе . Это создает различных уклонов в одном месте, которые необходимо согласовать (сконструировать).

    1. Ридж

    2. Бедра

    3. Гейбл

    4. Карниз

    5. Лезвие грабли

    6. Карниз

    Источник: O Plekk Катусемейстер

    Здесь мы видим разные углы и формы, которые могут быть на крыша.

    Скатные крыши могут быть самых разных форм, наиболее распространенными являются двускатные и шатровые крыши.Есть и крыши не такой простой формы. Ниже представлены несколько скатных крыш разной формы:

    Источник: Shelton Roofing Santa Cruz

    Источник: Инснериграафика. Ольга Овтаренко (электронная почта)

    Участки

    Плотники не относятся к углу крыша как 30, но предпочитаю использовать скат крыши.Скат крыши — это ее вертикальный подъем, деленный на его горизонтальный пролет (или «пробег»), называемый уклоном в геометрии или касательную функцию в тригонометрии.

    На приведенном ниже рисунке показаны различные допустимые углы наклона для разных крыш. изображены материалы. Например, в случае кровли из рулонного металла это может быть минимум 5 (как показано на график). Это означает, что мы не можем использовать металлопрокат для плоских крыш, потому что он не быть водонепроницаемой конструкцией.

    1: планка и черепица

    2: керамическая черепица

    3: окно в крыше

    4: битумный рулон с треугольной рейкой

    5: битумная черепица

    6: цементная черепица

    7: битумная волновая плита и жестяные кровельные листы

    8: фиброцементная плита

    9.металлочерепица

    На приведенном выше графике мы также можно увидеть различные значения, указанные в виде отношения — для наклона 5 соотношение составляет 1:12 . Мы знаем, что на дорожных знаках уклон дороги также дано, но показано в процентах.

    Давайте посмотрим, как эти разные значения связаны друг с другом:

    Как мы все знаем, полный круг равен 360 градусам . На графике ниже мы видим, что в случае уклон крыши, если смотреть тригонометрически, одна сторона крыши находится в квартале I , а противоположная сторона — в квартале II .

    Разделение на кварталы можно увидеть на изображении ниже:

    Если мы говорим о выражении шага в виде отношения, это будет отношение длины сегменты друг к другу.

    Например: если Соотношение уклона крыши составляет 1: 1, мы говорим о равнобедренном треугольнике , а уклон крыши можно задать как 45. Для вычисления наклона мы используем функцию тангенса , что означает 1: 1 = 1, где загар 45 = 1

    Для выражения уклона крыши в виде отношения, высоты или около того. называется повышение будет дано как значение из 1.Расстояние от подъема крыши до края обозначено цифрой x (также называемой пробегом ). Значение x показывает, сколько высот до края крыши.

    Для Пример: если x = 2, то 1: 2 = 0,5. В итоге tan 0,5 = 26,57≈ 27

    Если угол наклона крыши больше 45 или другими словами соотношение больше чем tan> 1, прогон будет постоянным со значением , равным 1 .

    Для Пример: задано значение шага 1,5: 1.Это означает x = 1,5 и показывает, сколько прогонов укладывается в подъем.

    Разные пути до вычислить шаг крыша

    Задача: Дана крыша высотой 4 м и пробегом 12 м. Рассчитайте уклон крыши и задайте его в соотношении!

    Вот 2 способа решения проблемы:

    Метод 1: Если шаг задан как отношение 1: x, мы можем сделать следующее, чтобы найти x:

    Уклон крыши 1: 3

    Метод 2: Мы также можем использовать следующее решение

    Высота 4 метра равна 12 м горизонтали длина.Зная это, мы можем сделать следующие расчеты для подъема на 1 м:

    Уклон крыши 1: 3

    Шаг

    также может отображаться как процента и промилле . Проценты в основном используются для дорог и холмов, на фрезы используются для укладки откосов полов и прокладки водопроводных и канализационных труб, где поля намного меньше.

    Шаг в процентах равен 1/100

    1 м = 100 см

    , следовательно, 1% составляет 1 см на метр

    1 м = 1000 мм


    , следовательно, 1 составляет 1 мм на метр

    Учитывая значения для бега и подъема, мы можем вычислить в процентах или на мельницы пека следующим образом:

    Если нам нужно вычислить одно из этих значений, мы можем преобразовать формулу.

    Например: чтобы найти рост, мы можем преобразовать формулу следующим образом:


    Если длина нашего забега 1 м (100 см), то при шаге 1% подъем будет 1 см. У бега длиной 2 метра будет подъем на 2 см с учетом того же шага.

    Когда при расчете на мельницы, пробег 1 м с шагом 1 будет имеют подъем 1 мм. Маршрут длиной 2 м будет иметь подъем на 2 мм с учетом такая же подача.

    Чтобы найти значения для прогона, мы должны снова преобразовать формулу:

    Иногда нам может понадобиться построить крышу с одинаковым шагом , но разными измерениями

    В этом случае мы используем принцип для аналогичных треугольников для выполнения вычислений.

    Расчет можно произвести с помощью перекрестного умножения :

    Когда мы сравним с , шагами , они будут такими же даже с разным подъемом крыши.

    На самом деле это будет выглядеть как на картинке ниже:

    Приведем еще несколько примеров того, как бывают питчи. связаны друг с другом. Например, если мы знаем% питча, но хотим выразить его как угол через касательную, мы можем сделать это следующим образом:

    Как показано на графике, учитывая рост и пробег, мы будем знать процентное значение шага (до 45) и может вычислить тангенс, используя такое же соотношение — это даст нам угол.

    Отсюда мы можем получить угол α = 16,66924423 ≈ 16 42

    Далее поясняется, чтобы Чтобы получить это решение, мы приравняем пробег к 100 и выберем подъем, который при деление на 100 даст нам процентное значение. Поскольку процент — это в основном соотношение между бегом и подъемом, процентное значение в то же время тангенс угла.

    На рисунке выше показаны различные пропорции. шаг может быть таким же.Если, однако, мы Возьмем пробег как 1 , мы можем показать поле следующее:

    Мы уже знаем, что загар 16 42 ≈ 0,3

    Лестницы и канализация

    Другая часть конструкции, использующая Расчет шага (или уклона) лестниц и канализации (особенно самотечного трубы, не столько напорные трубы).

    Лестницы должны иметь определенные размеры, чтобы что люди могут с комфортом ими пользоваться. Для расчета высоты лестницы a используется простая формула.Кто хочет стать строителем, должен обязательно запомните эту формулу:

    2h + b = 630 мм

    Эта формула помогает найти оптимальное соотношение между подъемом и проступью ступеньки.

    h = подъем ступени

    b = ступенька


    Сумма двойного подъема и протектор дает постоянный. Отсюда можно определить высоту тона — обычно От 1: 1,5 до 1: 2.

    Для ширины шагов рекомендуется формула h + b = 450 мм.

    Дополнительно к шаг, лестница будет иметь общий подъем и общий пролет, что также важно измерения.

    Изображение: Википедия

    Когда строить многооборотные лестницы необходимо также убедитесь, что на нем неравномерное количество ступенек, иначе придется менять ноги при подъеме по лестнице. Все ступеньки тоже должны иметь одинаковый подъем — человеческий. мозг приспосабливается к определенному ритму ходьбы, поэтому, если одна ступенька имеет другую высоту, это может привести к тому, что вы споткнетесь о шаги.

    Таблица выше показывает, что при соотношении 1: 1 треугольник будет иметь точное форма как на фото рядом — равнобедренная треугольник с углом 45, равным 100%, и касательной 1.

    Дано соотношение 1: 100, уклон будет таким, как на картинке сбоку, с углом 1% и касательная 0,01. С 1: 1000 действует та же логика.

    Например

    Если мы знаем значение тангенса, тогда мы можем записать шаг в виде отношения в следующим образом:

    Дано загар 0,5 = 26 33 54,18

    Марка шаг как отношение 1: x, где x равно 0,5 (также тангенс)

    Следовательно шаг можно задать как 1: 2

    значение x в соотношении показывает, как много частей целого, которое он составляет, поскольку 1 представляет собой целое (l = 1 на график), поэтому 1: 0,5 = 2.Вы также можете покажите высоту звука как единицу измерения.

    Как уже упоминалось, если подъем (h) больше, чем разбег (tan> 1), тогда значение x выше значения шага детали обозначается: x: 1

    Для Например, если значение тангенса равно 2, значение наклона равно 2: 1

    В Для канализационных труб мы также используем смолы, но там они указаны в промилле.

    На фото ниже — поперечное сечение канализации, которая применяется для трубных марок в строительных чертежах.Как видите расстояние между двумя колодцами (от центра) составляет 34500 мм, а разница высот колодцы 300 мм.

    Давайте посмотрите на другой пример. Как рассчитать шаг трубы в соотношении и в проценты. Чтобы вычислить шаг, мы должны нарисовать треугольник, где h отмечает разницу в высоте и l расстояние между двумя лунками.

    Дано h = 300 мм и I = 34500. Используя перекрестное умножение, мы можем сначала вычислить шаг как отношение.

    Подстановка x со значением получаем шаг 1: 115

    ср также можно использовать перекрестное умножение, когда мы знаем высоту тона (1: 115) и хотим вычислить разница высот h.


    то же самое касается l.

    шаг в процентах: 1: 115 x 100 ≈ 0,87%

    Вкл. с другой стороны, если мы знаем процент, мы можем рассчитать соотношение как следует:

    это можно представить как соотношение 1: 115

    В чтобы вычислить шаг в процентах, мы должны использовать тангенс

    вариант 1: загар = ч / л

    вариант 2: соотношение 1: x

    загар = 300: 34500 ≈ 0,0087 или в основном то же соотношение 1: 115 ≈ 0,0087

    загар 0,0087 = 0,41011655 или 02436,42

    В рисунок под канализационной линией изображен в земле до того, как он был засыпанный землей.

    Расчет площади

    Большая часть строительства — это подсчет объемов. Это необходимо для планирование и заказ материалов, а также расчет цен.

    Например, иногда только шаг и высота от земли. показано на чертеже проекта. Чтобы рассчитать площадь крыши, мы должны знать длину и ширину крыши (на картинке выше: 12 000 мм и 6034 мм). мм) Но если мы знаем только шаг, мы должны взять рисунок и на основе ширину здания рассчитываем по размерам крыши.

    Эти измерения нужны не только для расчета количества необходимых материалов но и для устройства крыши, например, на длину стропила.

    Например

    Дано ширина половины дома 4860мм, затем шаг 35 по высоте кровли составит:

    загар 35 x 4860 мм = 3403 мм

    Знание по высоте мы можем рассчитать длину стропила.

    В Чтобы рассчитать угол между стропилами, мы можем использовать простую математику. Все мы нужно знать, какие ангелы появляются, когда мы пересекаем две параллельные линии третьей линия.

    Когда имея дело со сложными поверхностями, мы должны разделить область на части.

    Как мы можем видеть на графике выше, что есть разные способы сделать область измерения проще. Один из способов — разделить область на множество меньших участков и вычислить их площади отдельно, а затем либо суммировать, либо вычесть отдельные участки.

    Но как действовать, если у крыши более одного угла, как показано ниже:

    Это двухмерный чертеж крыши, представленный на чертеже проекта, далее к нему обычно также дается трехмерный рисунок.

    Шаги на чертеже даны под углом 45 °. Бедра на концах также находятся на уровне 45. Если мы проведем условную вертикальную линию от H, I до K, их шаг будет 45. Если мы знаем угол и длину крыши, мы можем рассчитать высоту крыши, которую мы понадобится позже для того, чтобы рассчитать площадь кровли.

    Поскольку угол равен 45, мы знаем, что имеем дело с равнобедренным треугольник с двумя сторонами равной длины. Это делает наши расчеты Полегче.

    Например, высота крыши составляет половину ширины крыши, или 4000 мм. Это можно увидеть на рисунке ниже, где показан вид крыши сбоку. Для расчета длины бедра нам понадобится калькулятор.

    Мы можем использовать теорему Пифагора, поскольку длина бедра равна гипотенуза A, B и H.

    Длина A, B и H равна

    Это высота бедра, которая с точки зрения бедра выглядела бы нравится:

    BH — гипотенуза и представляет высоту крыши. Решение было полученный по теореме Пифагора. Длина гипотенузы:

    С это не равнобедренный треугольник, мы можем сделать выводы, что хотя все скаты крыши под углом 45 градусов, это не относится к углам его вальмы.

    Если мы знаем эти измерения, мы можем начать вычислять площадь Крыша. Мы видим, что элементы крыши состоят из разные геометрические формы. Напоминаем, что давайте посмотрим, какие формулы мы будем нужно.


    ср можно рассчитать площадь следующим образом:

    Вальмовые концы крыши образуют равные треугольники ABH и DEI. Поэтому достаточно вычислить площадь одного треугольника и умножьте его на 2.

    2 х 22,63м2 = 45,26м2

    В форме параллелограмма части крыши (BCHJ и AGHJ) также равны, поэтому нам нужно только рассчитать площадь единицы и умножьте ее на 2.

    Кому Для расчета площади необходимо также знать значение HJ. Это равно основанию и делает быстрое Расчет мы знаем, что он должен быть равен 6,0 м. Поскольку у него такая же высота и высота как бедра, мы знаем, что высота параллелограмма составляет 5,66 м


    Таким образом, площадь равна:

    А 2 x 33,96м2 = 67,92м2

    DEIJ также параллелограмм высотой 5,66 м и основанием 4,0.Его площадь равно:


    ср также можно увидеть треугольник (KLG), его сторона GK имеет длину 5,66 м. Другой сторона 4м. На основании этих измерений мы можем рассчитать площадь. Его гипотенуза — боковая GJ длиной 6,93 м.

    Для этого мы можем вычислить площадь треугольника:


    От трапеции остается только одна деталь (EIKF). Мы знаем, что EF составляет 12,0 м, а IK 8,0. м длиной. Мы уже подсчитали 5,66 м — высота.

    снова Можем посчитать площадь:

    Сейчас мы можем сложить все области вместе, чтобы получить общую площадь :

    45,26 + 67,92 + 44,64 + 11,32 + 56,60 = 225,74 м2


    Перекрытие поверхности

    Это не редкость, что размеры детали отличаются от того, что должно быть при построении всех деталей вместе. Например половицы.

    В на картинке ниже Вы можете увидеть паркетную доску с выступающей частью и что делает его шире, чем если бы вся площадь была покрыта половицей.При измерении мы знаем, что одинарная половая доска имеет ширину 111 мм, но когда если соединить его с другой доской, ширина будет всего 100 мм.

    Следовательно в большинстве случаев продавцы древесины отмечают общую площадь покрытия половиц на посылка.

    Пример

    Дано пол размером 6,27 м х 4,37 м. Сколько напольного материала нужно купить для покрытия всего пола с учетом половиц с нахлестом 100 мм и длина 4 м.

    ср начнем с расчета площади поверхности пола:

    6,27 м x 4,37 м = 27,40 м2

    Далее мы рассчитываем площадь, которую может покрыть одна паркетная доска:

    4,00 м x 0,1 м = 0,40 м2

    Наконец посчитаем, сколько половиц нужно купить, чтобы покрыть весь пол:

    27,40 м2: 0,40 м2 = 68,5 ≈ 69 штук паркетной доски

    Другой важной частью деревянных полов является плинтус. Для данного размера пола выше, чтобы найти необходимое количество плинтусов. Вы должны рассчитать периметр комнаты.Плинтус предназначен для прикрытия шляпок гвоздей и часто невозможно установить последнюю половицу достаточно близко к полу и оставляется зазор 1-2 см. Плинтус используется для закрытия щели, как показано на рисунок ниже.



    Пример

    Это Количество плинтусов лучше всего рассчитывать на погонный метр, потому что их устанавливают на стене, образуя периметр по периметру комнаты. Давайте рассчитать необходимое количество плинтусов, если длина плинтуса 2,5м.

    Первая рассчитаем периметр комнаты:

    (6,27 м + 4,37 м) x 2 = 21,28 пог.м

    пог.м — погонные метры, часто применяемые в строительстве. Равно 1 м в единицах СИ

    Сейчас можем рассчитать необходимое количество плинтусов:

    21,28 пог.м: 2,5 пог.м = 8,51 ≈ 9 штук плинтуса

    Геодезия и геодезические измерения

    Геодезия наука об измерении размера и формы Земли и местонахождения указывает на его поверхность.Включает в себя земельные и строительные работы.

    простейшая или так называемая геодезия низшего класса используется для общего построения (из-за небольших расстояний). При топографической съемке и землеустройстве точность должна быть быть выше, а используемое оборудование намного сложнее, потому что с более длинными расстояния погрешность также увеличивается (см. пример ниже). Там мы должны установить дополнительные высоты (временные геодезические рейки) для измерения различных сечения и перенести их высоту и углы.

    В В этом параграфе мы подробно рассмотрим строительную съемку, которая проста и требует только базовой математики.

    Как мы знаем, что вода может всегда оставаться горизонтальной или строительной рабочие говорят, что он горизонтально выровнен. В старину шланги для воды со стеклом На обоих концах использовались пробирки, по которым можно было видеть уровень воды.

    Даже в настоящее время этот метод иногда используется (см. рисунок ниже), но гораздо больше были разработаны инструменты, которые более точно определяют уровень или отвес.

    А Spirit — это инструмент, предназначенный для определения того, является ли поверхность горизонтальной (уровень) или вертикальный (отвес).

    В изображение ниже — еще один пример спирта, но вместо воды используются другие жидкости (обычно спирт, такой как этанол)

    пузырек внутри спиртовой трубки показывает, ровная поверхность или нет. Если это Расположенный по центру между линиями на трубке, ваш объект находится на одном уровне. Если пузырь справа от линий ваш объект наклоняется вниз справа налево.Если пузырь находится слева от линий, ваш объект наклоняется вниз слева направо.

    Сейчас, если нам нужно выровнять большие расстояния, инструмент, называемый dumpy level (также строительный уровень авто) б / у. Это оптический инструмент, используемый для установления или проверки точек в той же горизонтальной плоскости. Прибор уровня устанавливается на штатив и установить в выровненное состояние с помощью ножных винтов. Оператор просматривает окуляр телескопа, а помощник держит нивелирную штангу вертикально на точка измерения.

    А Лучшим инструментом, который вы можете использовать, является лазерный уровень, которым может управлять только один человек. Он состоит из проектора лазерного луча, который можно закрепить на штативе, который выравнивается в соответствии с точностью устройства и проецирует фиксированный красный или зеленый луч по горизонтальной и / или вертикальной оси.

    нивелирная рейка, также называемая нивелирной рейкой, используется с нивелирным инструментом для определить разницу в высоте между точками.Метрическая штанга имеет основные пронумерованные деления в метрах и десятых долях метра. При просмотре через телескоп инструмента, наблюдатель может легко визуально интерполировать 1 см отметьте до четверти его высоты, давая показание с точностью до 2,5 мм.

    Средний уровень моря

    В При обычном использовании, возвышения часто называют высотой над уровнем моря.

    MSL представляет собой тип вертикальной опорной точки стандартизированной геодезической опорной точки, которая используется как датум карты в картографии.Страны склонны выбирать средний уровень моря в одной конкретной точке в качестве используется в качестве стандартного уровня моря для всех картографических и геодезических работ в этой стране. Однако нулевая отметка, определенная одной страной, не то же самое, что нулевая отметка. высота определяется другим. В Эстонии и в регионе Балтийского моря MSL Кронштадта. Это было обозначено Михаилом фон Рейнеке в 1840 году после обширные измерения в Балтийском море. На фото ниже обозначение MSL на мост через Обводный канал в Кронштадте.


    Allikas: http: // stengazeta.net / wp-content / uploads / 10005290-siniy-most_.JPG


    Эстония также планирует перейти на Amsterdam Ordnance Datum, который имеет точность 0,2 мм на километр.

    В поле строительства уровень используется для измерения высот, но при составлении карты на больших площадях используется тахометр или точный GPS, так как это позволяет вам измерьте не только высоту, но и угол.

    Ниже простой пример использования уровня.

    Пример

    В В этом примере геодезист ранее измерил фундамент существующее здание должно иметь высоту 0.819 м над уровнем моря. Он будет использован когда начинаем размечать планируемый фундамент дома с высоты приведено в проекте архитектором.

    Нулевая точка самой конструкции — это верхняя поверхность первого этажа. Все высоты над ним будут отмечены знаком (+), а те, что ниже (например, как подвал) обозначается знаком (-).


    На рисунке видно, что здание спроектировано с высотой 1.06 м над уровнем моря (0 высота определяется поверхностью первого этажа). По углам здания отмечается высота земли. Верхний 0,56 м говорит нам, на какой высоте должна оставаться земля вокруг здания, число ниже указывает текущую высоту земли в природе.

    Давайте сделаем небольшой расчет:

    1,06 0,56 = 0,50 м

    Это говорит нам о том, что земля должна быть на 50 см ниже поверхности первого пол.

    Теперь посмотрим, что должен показать уровень, если мы начнем отмечать фундамент здания.Все еще глядя на рисунок выше, мы видим, что горизонтальная балка уровня должна иметь высоту 551 мм, то есть от на уровне моря горизонтальная балка должна иметь высоту:

    819+ 551 = 1370 мм

    Но если мы изменим расположение уровня, результат тоже изменится.

    Следующий вопрос, который возникает, — сколько должна начальная точка уровня? быть ниже горизонтального луча, чтобы он соответствовал высоте 1.06 мес. над уровнем моря.

    Мы знаем, что горизонтальный луч в настоящее время находится на высоте 1370 мм над уровнем моря, и мы можно сделать следующий расчет:

    1370 1060 = 310 мм


    С уровня мы должен иметь возможность считывать 0310, как показано на рисунке выше. Несмотря на то существуют неплохие лазерные инструменты, часто строители по-прежнему предпочитают использовать оптические измерительные приборы для больших расстояний, так как это более точно так как лазерный луч начнет исчезать на больших расстояниях.

    Математически мы можно рассматривать эту ошибку как возникающий угол, поскольку луч, идущий из устройство прямое.

    Расчет ошибки:

    Например, если мы знаем угол ошибки, мы можем использовать тангенс для сравнения значений x1 и x2

    Пример
    Если мы хотим показать частоту ошибок в мм, мы должны сначала преобразовать длину, чтобы получить 40 000 мм.Если принять погрешность всего 0,1, то

    х1 = загар 0,1 x 40 000 = 69,8 мм — это уже очень большая разница,

    х2 = загар 0,1 x 100 000 = 174,5 мм, что вдвое больше

    с на расстоянии 1 м и таком же угле коэффициент ошибки будет только 1,7 мм

    Для этого сюрвейеры должны постоянно корректировать измерения в случае длительного расстояния, поэтому ситуация, изображенная на рисунке ниже, не возникнет.



    Источник: неизвестен



    .

    LEAVE A REPLY

    Ваш адрес email не будет опубликован.
