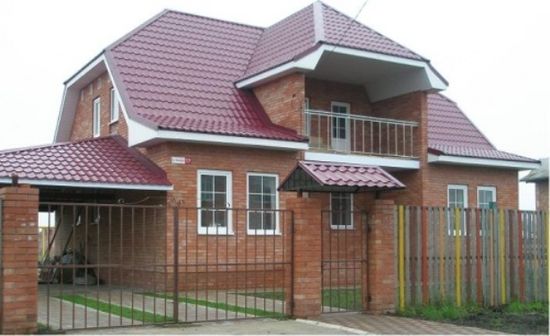

ломаные крыши частных домов на фото

Содержание
  1. Определение ломаной крыши
  2. Устройство ломаной крыши
  3. Виды ломаных крыш
  4. Монтаж ломаной крыши

Создав крышу необычной формы можно сделать дом не только более привлекательным, но и многофункциональным. При обустройстве ломаной крыши можно задуматься над тем, чтобы под ней расположить просторную мансарду. При строительстве частного дома большую роль играет не только экстерьер строения, но и то, какие функции он будет выполнять, сможет ли расположить в себе комфортно всю семью.

Ломаная крыша отлично справляется с обеими задачами, что перед ней поставлены. Варианты и чертежи крыши можно найти в интернете, просмотрев множество вариантов можно выбрать тот, что будет использоваться при строительстве дома. Если есть желание создать что-то по-настоящему необычное и оригинальное, то можно пригласить архитектора, способного сделать индивидуальный чертеж, однако это будет стоять дороже.

Именно ломаная крыша позволяет оборудовать чердачное помещение под мансарду, удобную и свободную, пребывание в которой будет приносить лишь удовольствие. Ломаная крыша – тип крыши, что относится к сложным, так как строительство и проектирование такой конструкции заставит потрудиться даже опытного архитектора, вопреки этому финальный результат сможет приятно удивить как собственника дома, так и его гостей или соседей. Данный тип крыши является одним из самых популярных и все чаще применяется при домостроении, что подтверждает ее постоянную актуальность.

Определение ломаной крыши

Название данного типа крыши лежит в основе ее конструктивных особенностей. Эта крыша имеет оригинальную форму, сочетающую в себе скаты и ломаные линии. По факту ломаная крыша – это подтип двухскатной крыши, имеющей более сложную конструктивную форму. В большинстве случаев эта крыша используется в случае, когда под ней оборудуют мансарду. Применив другой тип крыши можно добиться менее приемлемого результата, так как пространство чердачного помещения будет гораздо меньше, а стены «обрезаны».

Однако не только из-за мансарды строят ломаную крышу. Многим она просто пришлась по душе благодаря своей сложности, оригинальности и интересному внешнему виду. С помощью такой конструкции крыши можно создать шикарный частный дом, подчеркнув его индивидуальность и чувство вкуса собственника жилья.

Основное достоинство ломаной крыши заключается в том, что мансардный этаж будет иметь просторные формы и высокие потолки. Если крыша дома двухскатная, то потолки не будет такими высокими, так как потребуется возведение высокой и сложной конструкции. Создав такую двухскатную крышу можно столкнуться с проблемой, ведь такая крыша не сможет соответствовать главному функциональному требованию – защита дома от погодных капризов в виде дождя, снега и ветра. Последний фактор больше всего будет влиять на высокоподнятую двухскатную крышу, не способную справиться с высокими ветровыми нагрузками. Ломаная крыша рассчитана на эти нагрузки, так как ее верхняя часть имеет небольшой угол наклона, а вот нижняя ее часть опущена резко, тем самым гарантирует выполнение функциональных обязанностей крыши.

Устройство ломаной крыши

Один из самых популярных вариантов на территории страны – четырехскатная ломаная крыша. Именно этот тип имеет менее сложную конструкцию, стропильные системы создаются и оборудуются гораздо проще, а в финансовом плане этот вариант гораздо дешевле, чем двухскатная крыша. Кроме того, положительным фактором станет возможность оборудование максимально просторной мансарды.

При обустройстве и возведении крыши ломаной конструкции применяют модульную методику монтажа, ведь она не потребует применение тяжелой грузоподъемной техники.

В месте, где скат имеет излом стропила и стройки обрезают под неким углом, а углы конструкции крепят с помощью фанерных косынков с толщиной в 20 мм. Такой тип конструкции больше подойдет для небольших частных домов, если же постройка большая, то придется применять иные стропильные системы.

Виды ломаных крыш

В целом по скатам выделяют 4 типа крыш в зависимости от их количества. Число скатов влияет на надежность дома, возможность оборудования чердачного этажа.

Ломаная крыша – 2 ската с изломом. Односкатная – плоскость под наклоном, закрепляется на разной высоте. Этот вид крыши самый простой и удобный в постройке.

Двухскатная ломаная крыша имеет в своей конструкции два ската, расположенных в диаметрально противоположные стороны. Этот вариант актуален и практичен, кроме этого достаточно надежен и практичен в использовании.

Ломаная крыша с тремя скатами – используется в случае, если крыша мансарды присоединяется к иной части дома. При этом одна стена должна быть вертикальной, а оставшиеся имеют скаты ломаной формы.

Четырехскатная ломаная крыша – сложна внешне, проста в обустройстве и эксплуатации. В целом же можно создать хоть и 8-ми угольную крышу, но это сложно, дорого и не каждый архитектор одобрит или сможет реализовать данный вариант, поэтому лучше применять один из классических вариантов.

Форма крыши может иметь вид параболы, в некоторых случаях форму трапеции или треугольника. Если дом имеет многоугольную или круглую форму, то применяют конические, купольные и пирамидальные крыши ломаного типа.

Монтаж ломаной крыши

Хоть ломаная крыша и считается сложной, но построить ее можно самостоятельно. На начальных этапах нужно определить габариты конструкции, оптимальный чертеж. Если сделать крышу неправильно, то она будет протекать или же плохо вентилироваться.

Этапы возведения:

  • Выбор материалов и их закупка в необходимом количестве.
  • Произведение замеров и расчетов.
  • Обработка древесины специальными растворами и антисептическими средствами.
  • Установка балок перекрытия.
  • Сбор и установка каркаса боковых стен.
  • Возведение верхних скатов.
  • Гидроизоляция, теплоизоляция, звукоизоляция и ветроизоляция.
  • Покрытие крыши кровельным материалом.
  • Монтаж оборудования для оттока воды.
  • Установка мансардных окон.

Монтаж ломаной крыши – сложный и трудоемкий процесс, если Вы к этому не готовы или не обладаете специальными строительными навыками, то лучше нанять команду профессионалов, способных сделать все под ключ в кратчайшие сроки. Утепление крыши – особенно трудный процесс, проведение которого лучше доверить людям, понимающим все нюансы и тонкости. Если же все процессы будут проводиться самостоятельно, то нужно делать это максимально внимательно и тщательно, ведь ошибка может оказаться фатальной.

советы по выбору материала, этапы строительства и оформления (100 фото)

Ломаная крыша своими руками – стала популярным выбором у большинства дачников и владельцев частных домов. Она сочетает в себе эстетическую и функциональную сторону кровли. Конечно, для ее возведения требуется наличие специальных навыков и инструментов, но при правильном подходе и под присмотром знающего человека, ее можно поставить самостоятельно.

Перед тем, как сделать ломаную крышу, желательно ознакомиться с предоставленными рекомендациями. Так как данная часть дома может привести в негодность всю постройку, желательно отнестись серьезно ко всем мелочам и деталям строительства.

Содержимое обзора:

Общая информация

Большим достоинством двускатной ломаной крыши является большой тупой угол конька. Благодаря этому чердачное помещение обладает высокими потолками и практически вертикальными стенами.

Хоть данная идея и более сложная в осуществлении, плюсы, которые получит домовладелец слишком увесистые. К тому же, при правильном и серьезном подходе к делу, все негативные стороны можно обойти стороной.

Как рассчитать ломаную крышу

Чтобы качественно собрать конструкцию и не испытывать сложности на всех этапах возведения, требуется подготовить точные расчеты и чертеж ломаной крыши.

Все вычисления делятся на два этапа: расчет и калькуляция всех требуемых материалов и проверка конструкции на устойчивость и несущую способность стропильной системы.

Посчитать первую часть можно, если знать конечные значения длины стропил, промежуточных балок и площади кровли. Зная эти данные, погрешности и количество отработанного материала, вычисляется полный набор комплектующий.

Не стоит высчитывать так, чтобы общая сумма выходила на ноль, так как в процессе стройки могут появиться непредвиденные траты.

Второй этап более сложный и требует точного соблюдения всех сил и воздействий на конструкцию и опору. Необходимо учесть:

  • Общий вес готовой крыши.
  • Влияние отдельных элементов, таких как кровля, изоляционный материал и стропила.
  • Расстояние между свесом карниза и центральным коньком.
  • Угол скатов.
  • Шаг установки стропил и параллельных балок.
  • Влияние дополнительных элементов, таких как лестницы, леса и стройматериал.
  • Необходимо делать поправку на вес работников.
  • Если будут установлены стеклопакеты нужно их учесть.
  • Вентиляция.
  • Стоки и ограждения.

Необходимо ознакомиться с нормативами расчета чертежа ломаной крыши. Данный этап считается самым важным за все время стройки, так как неправильно подобранная длина стропил или недостаточная толщина несущей балки могут нести опасность жизни строителей и жильцов дома. В интернете можно найти специальные программы, которые помогают осуществлять вычисления.

После того, как конструкция была рассчитана, и все показатели позволяют осуществлять стройку, можно приступать к покупке материала.

Стройматериал

После того, как будет подготовлен и одобрен проект ломаной крыши, настает черед выбора расцветки и типа материалов. Необходимо приобрести:

  • Муарлат. Брус, который выполняет роль опоры всей конструкции на несущие стены.
  • Стропила и поперечные балки. В качестве стропил можно использовать брус из хвои.
  • Специальные составы для обработки древесины от насекомых и влаги.
  • Кровля.
  • Крепеж.

При выборе стропил желательно использовать материал, общая влажность которого не превышает двадцати процентов. Не допускаются балки, имеющие большие сучки, которые могут быть причиной перелома.

Вообще, желательно использовать наиболее качественные материалы, так как от стропильной системы зависит долговечность и прочность дома с ломаной крышей.

Обработка материалов

Повышенная влажность может быстро свести функционал крыши на ноль. Из-за нее в скором времени древесина начинает быстро гнить. В некоторых случаях в структуре кровли могут завестись паразиты. Поэтому необходимо обработать все поверхности антисептическим средством.

Для того, чтобы обезопасить постройку от пожара, желательно обработать все антипиренами.

Обработка проводится в защитной маске в хорошо проветриваемом помещении. Необходимо нанести средства минимум в два слоя.

Если последним слоем будет укладываться мягкая черепица, желательно покрыть смолой внешнюю поверхность. Если используется металлопрофильный лист, этот пункт отпадает.


Заключение

Самостоятельное строительство ломаной крыши, с фото которой можно ознакомиться в данной статье, позволяет превратить чердак в просторную мансарду.

Применение одобренных чертежей и профессиональных программ для проведения расчетов снижает вероятность допущения ошибки.

Желательно конечно прибегнуть к консультации специалиста, который не будет выполнять работу, но поможет советом.

Специалисты рекомендуют не жалеть деньги на материале. Вся постройка может прийти в негодность или нести опасность для жильцов дома, если конструкция потеряет устойчивость.

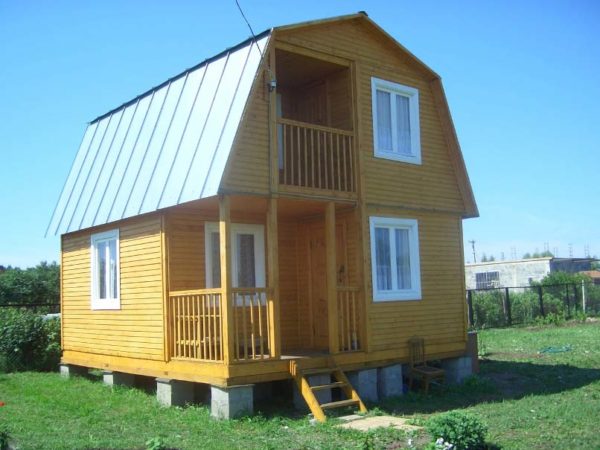

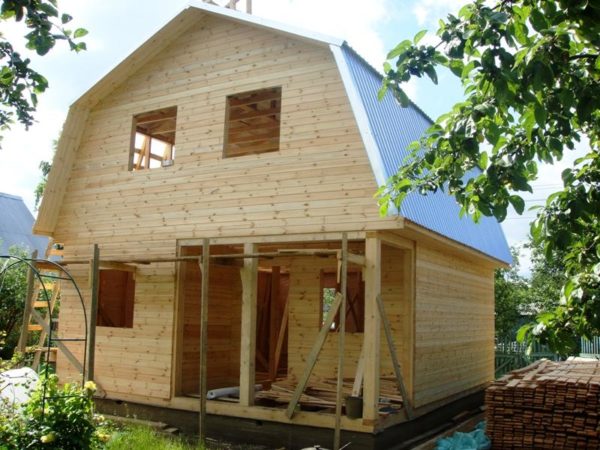

Фото ломаной крыши

Также рекомендуем просмотреть:

Ломаная крыша своими руками: стропильная система, фото

Разработка проекта

Выбирая проект будущей мансарды, прежде всего, следует учитывать взаимную зависимость её размеров от наклонности крыши. Упомянутая жилая часть дома должна достигать в высоту не меньше 2,2 м, хотя при прямых скатах крыши не стоит удивляться уменьшению ширины помещения, о чём мы только что упоминали.

Для максимального увеличения жилой зоны, с нужной высотой потолка во всех местах, следует рассмотреть вариант двухскатной ломаной кровли, когда нижние стропила размещаются под 60-градусным углом, а угол наклона верхних подбирается согласно индивидуальным предпочтениям и климатическим характеристикам конкретной местности.

Не стоит забывать и об учёте расстояния между полом и коньком, значение которого должно составлять около 2,5-2,7 м. При меньших цифрах назвать это пространство мансардой невозможно.

Для точного расчёта параметров каждого элемента конструкции и его правильного чертежа необходимо исходить из прямоугольных фигур — сечения будущей мансарды. Учитывая ширину и высоту планируемой комнаты, практически невозможно ошибиться в величинах углов над скатами крыши, размерах конька, стропил и других важных конструктивных элементов.

Если вам сложно сориентироваться во всех необходимых значениях, тогда можно начать измерения с середины ширины фронтальной части стены. Именно отсюда можно выполнить расчёт высоты конька, размещение стоек стен, просчитывать размер карнизного свеса и высоты потолка в комнате.

Также при выполнении всех расчётов следует обязательно учесть вес кровли, предполагаемую нагрузку от снега, вес обрешётки (вместе с контробрешёткой), утеплителя, паро-, гидроизоляционных материалов, углы скатов, общую длину пролёта, шаг обрешётки и стропил.

Важно! Каждая отдельная конструкция имеет своё индивидуальное количество различных соединительных точек, самого разного строения. Чтобы лучше разобраться в особенностях соединения всех элементов, сходящихся в конкретной точке, желательно прорисовать каждую такую связку по отдельности.. Даже если вы полностью уверены в правильности разработанного проекта и точности всех измерений, прежде чем браться за выполнение работы, желательно показать свои чертежи специалисту, который сможет заметить даже самые мелкие неточности, способные снизить качество конечного результата

Даже если вы полностью уверены в правильности разработанного проекта и точности всех измерений, прежде чем браться за выполнение работы, желательно показать свои чертежи специалисту, который сможет заметить даже самые мелкие неточности, способные снизить качество конечного результата.

Советы и рекомендации

  1. Саморезы для строительства крыши должны иметь клеймо производителя и ЭПДМ-прокладки толщиной ≥ 2 мм, иначе не избежать подтекания кровли;
  2. Некачественное защитное покрытие фурнитуры под воздействием погодных условий быстро разрушится, что приведет к подтеканию в местах креплений, и некрасивому внешнему виду в виде ржавых или грязных пятен;
  3. Отсутствие системы снегозадержания – это возможность неожиданного схода снега со скатов, что может привести к выходу из строя кровельной и водосточной системы;
  4. Плохая вентиляция – это образование конденсата в подкровельном пространстве.

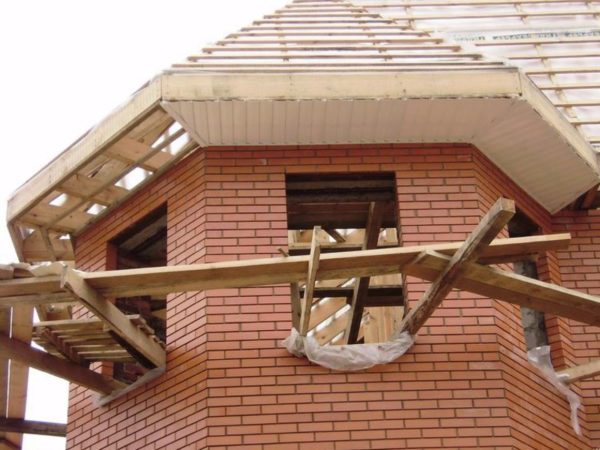

Фронтон и карниз

Фронтон зашивают после окончания строительства стропильной конструкции. Современные материалы все чаще заменяют традиционное дерево при обшивании фронтонов, и сейчас используют вагонку, сайдинг, профнастил, и другие долговечные декоративные отделочные материалы. Любой обшивочный материал крепится на каркас, который монтируется заранее. Независимо от того, будет или нет на чердаке помещение или мансарда, в фронтоне необходимо оставить оконный проем – для вентиляции и минимального естественного освещения пространства.Обустройство фронтона

Карниз необходимо обустраивать по всему периметру дома – он необходим для влаго- и ветрозащиты стропильной конструкции, стен дома и фундамента. Так как каждый уважающий себя хозяин обязательно делает водоотливы по периметру дома, то их тоже крепят на карниз, и сливные трубы – к стенам. Пластиковая система водоотлива монтируется на пластиковые хомуты. Снизу доски карниза или каркас карниза красится, обшивается сайдингом, вагонкой или профнастилом – в унисон с отделкой фронтона.Карниз двухскатной крыши

Кровля монтируется на обрешетку, и, исходя из типа материалов кровли, сначала делается обшивка пароизоляцией, гидро-и теплоизолирующими материалами. Для кровли можно использовать ондулин, металлочерепицу, керамические материалы, мягкую черепицу, и т.д.

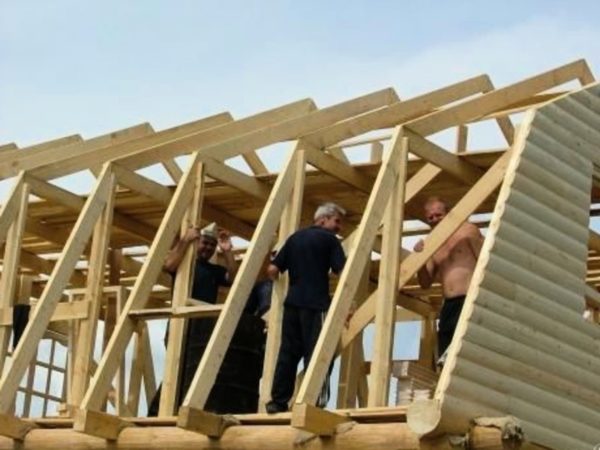

Монтаж стропил

Стропила двухскатной крыши – это несколько одинаковых деревянных балок одной длины и сечения. После монтажа балок перекрытия крепится коньковый брус, для которого по центральной продольной оси дома распорками крепятся балки сечением 100 х 50 мм. Высота стоек в типовой схеме двухскатной крыши равняется расстоянию от пола до верхней поверхности мауэрлата. Вместо бруса для конька можно использовать доски толщиной 50 мм.

Перед монтажом стропильной системы рекомендуется сделать масштабный шаблон. Для этого доску от стропильной конструкции нужно приложить одним торцом к брусу, другим – к коньку, и отметить ее длину. Это и будет шаблонная длина стропил.Крепление стропил

Монтируют стропильную систему тоже по шаблону, соблюдая очередность процессов. После установки и закрепления с нижнего конца одной стропильной балки нужно сразу же крепить противоположное стропило, и соединять балки верхними концами друг с другом через конек. К коньковому брусу стропила прибивают гвоздями, а к балке перекрытия – стальными скобами или уголком, шурупами-саморезами или анкерами. Для крыши любой формы с двумя симметричными или ассиметричными скатами под стропилами крепятся доски вдоль и поперек, чтобы придать системе жесткости.

https://youtube.com/watch?v=fOlIW8FXVP8

Особенности конструктивных элементов

Двухскатная кровля не требует создания особенно сложных систем основания и других элементов. Для строительства надёжной и долговечной крыши достаточно учитывать особенности главных компонентов системы стропил и мауэрлата. Первое составляющее кровли включает в себя комплекс элементов, обеспечивающих прочность сооружения. Мауэрлат же представляет собой основание крыши, к которому присоединяются стропила, опираясь на стены.

Проект включает в себя чертежи, на которых отображены особенности соединения важных элементов

Варианты систем стропил

Системы стропил могут быть висячими и наслонными. Главное отличие этих видов заключается в методе крепления стропил к мауэрлату, а также в других особенностях. Висячие стропила крыши с двумя скатами опираются на боковые стены, создавая распирающее усилие. В результате этого повышенной нагрузке подвергаются опорные стены, а для устранения негативного воздействия стропильные ноги соединяют специальной затяжкой. Таким образом снижается нагрузка на несущие стены.

На схеме отображены основные элементы висячих стропил, которые обязательно сооружают при строительстве кровли

Обеспечить прочность висячей системы помогает дополнительная затяжка, оборудуемая сверху. При этом соблюдается расстояние от 50 см от ребра или конька двускатной кровли. Висячие системы оптимальны при расстоянии между наружными несущими стенам не более 10 м. В этом случае должна отсутствовать внутренняя несущая стена. Таким образом, висячие конструкции будут надёжными и обеспечат защиту дома.

Конструкция висячих стропил проста, но расчёт нагрузки на стены необходим

Наслонный вариант стропил создают тогда, когда между наружными стенами присутствует ещё одна несущая стена. В таком случае присутствует опорная балка, передающая вес кровли на несущие конструкции. Вместо внутренней стены могут присутствовать колонны. При этом разные виды стропил чередуют, то есть на колонны опираются наслонные элементы, а между несущими элементами монтируют висячие.

Чертёж позволяет определить особенности стропил для разных строений

Наслонные стропила опираются на коньковый брус и мауэрлат. При этом нагрузка распределяется не только на эти элементы, но и на внутренние несущие конструкции.

Порядок расчета кровельного пирога

В качестве примера проведения расчета кровельного пирога взят монтаж ломаной крыши с использованием металлочерепицы.

Необходимы следующие материалы:

  • гидроизоляционный;
  • теплоизоляционный;
  • пароизоляционный;
  • кровельные;
  • крепежные детали;
  • доборные элементы;
  • водосточные изделия.

Для пароизоляции планируется использовать Изоспан В, стандартно его рулон имеет ширину 160 сантиметров. Согласно инструкции производителя, размер нахлеста должен составлять минимум 10 сантиметров, отсюда рабочая ширина равна 150 сантиметрам. С учетом стандартных размеров рулона получается 70 «квадратов» материала. После этого площадь кровельной поверхности делят на площадь рулона и определяют их необходимое количество.

Материал для выполнения гидроизоляции, когда строится двухскатная или односкатная ломаная крыша, рассчитывается аналогично.

Утепляться одно- или двухскатная ломаная крыша может одним из двух способов: материал укладывают либо на всю ее поверхность или только на стены и потолок мансардного помещения. Второй способ по стоимости дешевле, но поскольку утеплитель помещают между стропил, разрыв слоя материала способствует образованию мостиков холода. При выборе плиточного «Эковер Лайт 35», имеющего толщину 5 сантиметров, ширину 60 сантиметров и длину 1 метр, нужно разделить площадь поверхности кровли на площадь одного листа и полученный результат умножить на 3, поскольку толщина слоя утеплителя должна составлять не меньше 15 сантиметров.

Для проведения расчета необходимого количества металлочерепицы, когда создается одно-, двух- или четырехскатная ломаная крыша, требуется знать параметры листа кровельного материала. Если планируется двухскатная кровля, нужна длина нижнего и верхнего скатов, длина боковых прогонов и конька. Затем на вылет за стропильную ногу добавляют по 7 сантиметров к длине каждого из скатов (прочитайте статью: “Строительство крыши частного дома – подготовка”).

Стропильная система ломаной крыши, смотрите на видео:

https://youtube.com/watch?v=NZ8MmnfT94g

Длину бокового прогона, а также конька делят на рабочую ширину листов металлочерепицы (ее определяют путем вычитания размера боковых нахлестов). В результате получают количество картин, которые предстоит уложить по ширине каждого из скатов.

Чтобы произвести расчет листов согласно длине, учитывают, что длина картины (максимальная) составляет 6,1 метра, стандартно длина листа равна 2,95 и 2,25 метра, нахлест по торцу – 15 сантиметров, на свес надо добавить 7 сантиметров. С учетом того, что высота бокового прогона обычно соответствует высоте комнаты в 2,5 метра, то желательно использовать листы, имеющие длину 2,95 метра.

Разновидности

Все мансардные крыши можно классифицировать на 4 категории, имеющие разную конструкцию. При этом такие мансарды бывают одноуровневыми или двухуровневыми. Построить одноуровневую мансарду проще. Как правило, такая конструкция предполагает сооружение обычной двухскатной или ломанной крыши.

Двухуровневые мансарды более сложны в строительстве. Такая конструкция подразумевает возведение 2-х помещений на различных уровнях. В данном случае применяется метод комбинирования опор.

На фото мансардной крыши можно наглядно ознакомиться с вариантами исполнения таких конструкций. Дополнительно можно предусмотреть балкон. Он сооружается по аналогии с оконным проемом.

Но, такая возможность зависит от несущей способности стен. Если ее недостаточно, балкон можно соорудить с применением дополнительных опор.

Строительство ломаной крыши своими руками

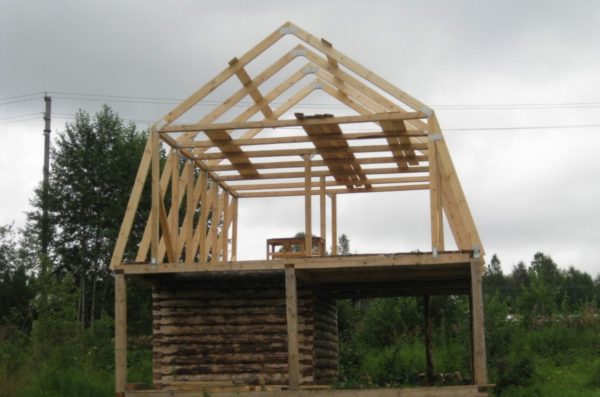

Стропильные фермы можно собирать на земле. Но тогда для их доставки на крышу понадобится грузоподъёмная техника, которой индивидуальный застройщик располагает далеко не всегда. Поэтому в частном строительстве стропильная система преимущественно возводится прямо на месте:

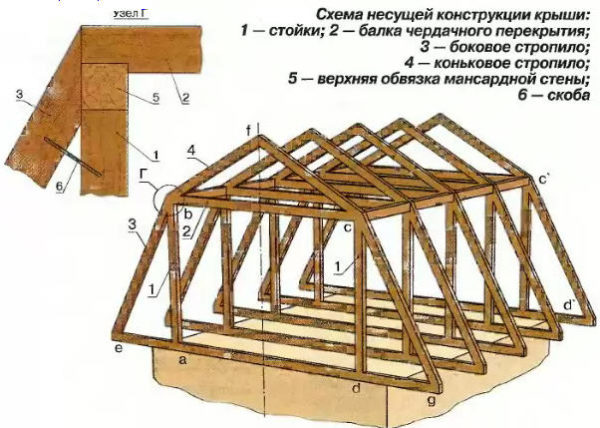

  1. Верхний обрез наружных стен застилается рубероидом, после чего на них укладывается мауэрлат. Если он состоит из нескольких коротких брусьев, они должны соединяться косым прирубом и скрепляться болтами. К стене мауэрлат можно крепить анкерными болтами диаметром 12 мм, но лучше заранее вмуровать в стену шпильки того же диаметра. В любом случае крепёж должен быть внедрён в кладку на 150–170 мм. Также иногда вмуровывают отожжённую проволоку диаметром 3–4 мм, при помощи которой брус обвязывают.

  2. Далее укладывают балки перекрытия. Их концы опираются на наружные стены и скрепляются с мауэрлатом скобами или уголками. Если балки опираются и на внутренние стены, те также должны быть застелены рубероидом.
  3. Отступив влево и вправо от середины балки расстояние, равное половине ширины мансардного помещения, устанавливают стойки. Те должны располагаться строго вертикально, поэтому их сначала нужно «прихватить» гвоздями и только после выравнивания по отвесу или уровню закрепить окончательно. В качестве крепежа используются деревянные накладки и специальные уголки.

  4. Установив обе стойки, завершают создание П-образного элемента путём монтажа верхнего ригеля (он играет ту же роль, что в обычной стропильной системе затяжка). Ригель скрепляется со стойками при помощи фасонных уголков.

  5. По обе стороны от П-образного элемента устанавливают боковые стропила. Для установки на мауэрлат в нижнем торце у них должен быть вырезан паз, который обеспечит надёжность соединения. Каждая стропильная лага крепится к мауэрлату скобами.
  6. В том случае если длина боковых стропил превышает максимально допустимую для выбранного сочетания сечения бруса, нагрузки и межстропильного шага, под них следует установить подкосы. Кроме того, для усиления стропильной конструкции могут применяться схватки и дополнительные стойки.

  7. Закончив работы на нижнем ярусе, переходят к верхнему: на П-образный элемент устанавливают коньковые стропила. Место, где они упираются друг в друга, должно быть скреплено болтами (вместо шайб часто применяют стальные пластины) или стальными накладками.
  8. Далее место стыка коньковых стропил (коньковый узел) и середина ригеля П-образного элемента связываются вертикальным брусом — бабкой.
  9. Завершив строительство одной стропильной фермы, переходят к следующей. Фермы возводятся в таком порядке: сначала крайние, между которыми натягиваются нити, затем по этим нитям — промежуточные.
  10. В завершение фермы связываются горизонтальными прогонами.

Последующие манипуляции с ломаной крышей — монтаж кровельного настила и утеплителя — ничем не отличаются от производимых на обычной крыше:

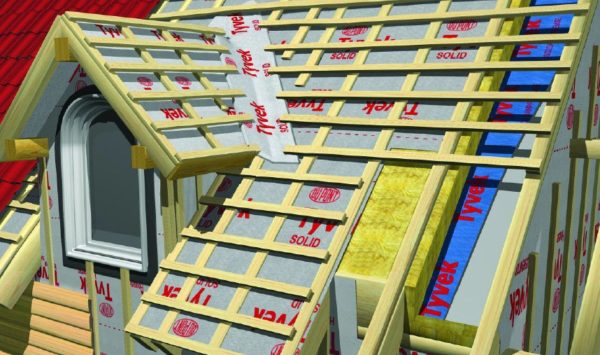

  1. Стропила застилаются гидроизоляционной плёнкой, которая фиксируется контробрешёткой (доски, набиваемые сверху на стропила параллельно им).
  2. На контробрешётку поперёк стропил набивается обрешётка.

  3. Монтируется кровельное покрытие.
  4. В межстропильное пространство устанавливаются плиты утеплителя, после чего стойки обшиваются досками или гипсокартоном.

Контробрешётка обеспечивает наличие продуваемого зазора под кровельным материалом, благодаря которому исключается конденсация на нём пара (влага будет удаляться сквозняком). Если в качестве гидроизоляции применяется паронепроницаемая плёнка, то между ней и утеплителем тоже должен быть зазор.

Зазоры должны быть продуваемыми: в карнизе и под коньком необходимо оставить отверстия, которые обеспечат циркуляцию воздуха.

Если сечения отверстий не хватает (при проектировании выполняется отдельный расчёт для кровельной вентиляции), на крыше устанавливают устройства для улучшения циркуляции — аэраторы.

Монтаж мансардной стропильной системы

Монтаж стропильной системы с жилым подкровельным пространством требует тщательной подготовки. Необходимо смонтировать удобные леса, настилы и лестницы, а также снабдить рабочие места страховочными верёвками. Рабочие должны быть обеспечены спецодеждой, средствами защиты и исправным оборудованием. На земле необходимо выбрать ровное место для предварительной сборки ферм, разметки углов и изготовления шаблонов. Все деревянные элементы должны быть обработаны антисептическими и противопожарными составами.

После этого можно приступать к работам, которые проходят в следующей последовательности:

  1. На стены с замурованными шпильками монтируется по периметру мауэрлат. При наличии внутри здания несущей стены укладываем на неё лежень или прогон одной высоты с мауэрлатом.

  2. На мауэрлат параллельно короткой стене крепятся затяжки с карнизными выносами.
  3. На затяжках выставляются вертикальные стойки, ограничивающие мансардное помещение.
  4. Стойки соединяются с затяжкой, служащей потолком мансардному помещению. Установленные таким образом фермы соединяются между собой горизонтальными прогонами.

  5. Устанавливаются нижние, а затем и верхние стропила, которые крепятся в коньковой части.
  6. Для укрепления нижних и верхних стропил используются подкосы, бабки и прибоины.
  7. Монтируется обрешётка и лобовая доска на карнизном свесе.

Мы рассмотрели сборку стропильной системы на примере ломаной мансардной крыши. Сооружение прочих конструкций состоит из аналогичных операций и в основном заключается в выполнении работ по проектной монтажной схеме, где отражены способы соединения элементов стропильной системы. При наличии тщательно рассчитанных чертежей бригада из четырёх человек в состоянии смонтировать крышу со стропильной системой любой сложности.

Видео: монтаж мансардной крыши

Мы рассмотрели стропильную группу мансардной крыши, её конструкцию, расчёт, а также схему и описание основных узлов. Предложили вариант пошагового монтажа несущих конструкций мансарды, приложили иллюстрации и видео, которые поясняют порядок сборки конструктивных элементов мансардной крыши. Теперь её успешное возведение зависит только от тщательности выполнения требований инструкций и технологий и наличия у исполнителей определённых навыков проведения строительных работ. Желаем вам успехов.

Расчёт стропильной системы

Исходные данные для расчёта берутся из предварительно разработанного проекта. Для примера рассмотрим схему устройства кровли при наличии мансарды.

В проектном чертеже указываются размеры, места усановки и материал всех элемениов кровельной системы

Основным показателем, рассчитываемым в первую очередь, является шаг стропил в зависимости от планируемого финишного покрытия. Так, для установки керамической черепицы шаг стропил должен быть не более 60 сантиметров, а если планируется установить пластиковое покрытие или мягкую кровлю, этот показатель может быть увеличен до 120–150 сантиметров. Опять же, нужно учитывать характер нагрузок — сочетание воздействия ветра и снега — и установить оптимальный угол между скатами кровли.

Порядок расчёта количества стропил

Для примера рассмотрим устройство кровель для дома длиной 10 метров. Принимаем в первом приближении расстояние между стропильными ногами равным 80 сантиметрам. Тогда их понадобится: 1000 : 80 + 1 = 13,5. Поскольку число стропил должно быть целым, округляем результат до 13. В таком случае точное расстояние между ними составит 1000 : 13 = 769 (миллиметров). Это точное значение промежутка между осями стропильных ног.

При расчёте потребности в материалах нужно учитывать их раскраиваемость. В случае с материалами из древесины их длина может составлять 4 или 6 метров. В процессе проектирования нужно подбирать размеры деталей с учётом образования наименьшего количества обрези. Обрезки древесины хвойных пород непригодны даже на дрова для печей.

Материалы для стропильной конструкции

Всё большее распространение получают составные профилированные материалы из древесины. К таковым относятся:

  1. Двутавры деревянные. Эти изделия интересны тем, что они изготавливаются в основном из отходов древесины. Опорные поверхности из многослойной водостойкой фанеры и стенка из ОСП. Такие конструкционные материалы имеют несущую способность не меньшую, чем цельный брус. Требования к антибактериальной противопожарной обработке гораздо мягче, материал уже прошёл все защитные обработки в процессе производства. При этом он не подвергается растрескиванию, а его механические свойства одинаковы во всех направлениях.

  2. Швеллеры деревянные. Их производят таким же образом, как и двутавры. Основное применение — несущие элементы деревянных конструкций. Прочностные характеристики такого профиля выше, чем у древесины натуральной и деревянного двутавра. Часто такие изделия производятся из массива древесины хвойных пород. Тем самым значительно снижается вес конструкций и нагрузка на фундамент.

  3. Брус клеёный. Этот материал нечасто применяется для монтажа именно стропильных каркасов. Основное его применение — кладка срубов. Для них используют брус с сердцевиной из обычной хвои и крайними пластинами из дорогих пород древесины: дуба, лиственницы и других ценных материалов. Для стропил используется брус из однородных пластин повышенной длины на высоконапряженных участках системы.
  4. Металлические профили. Для сборки стропильных каркасов применяются не так часто. Наиболее удобным для монтажа материалом является профильная труба. Недостатком металлопрофиля является необходимость периодического проведения мероприятий по защите от коррозии. Элементы стропильной системы, как правило, наглухо закрыты кровельным пирогом и внутренней отделкой помещения мансарды, что сильно затрудняет доступ для обслуживания.

Проекты домов с разными видами ломаных крыш

Благодаря конструктивным особенностям, ломаные крыши различаются по внешнему виду:

  • с опорой нижних стропил на мауэрлат;
  • с выносом нижней части наслонных стропил за пределы стены;
  • с использованием только наслонных стропил.

В зависимости от особенностей стропильной системы ломаные крыши имеют разный вид

В первом варианте балки перекрытия устанавливают так, чтобы они слегка не доходили до стен нижнего этажа. Нижняя часть скатов состоит из наслонных стропил и крепится к стенам постройки с помощью мауэрлата. Из вертикальных элементов (стоек) делают каркас чердачного помещения. Получаются составные элементы кровли в виде треугольников вдоль стен, соединённых между собой схватками. И уже к ним присоединяют верхние части скатов из опирающихся на затяжку висячих стропил.

Во втором варианте нижние края стропил выводят наружу за пределы дома, что даёт возможность увеличить размеры мансарды. И чем больше вынос, как уже говорилось выше, тем шире можно сделать помещение под крышей. Опорой для стропил в таком случае является не мауэрлат, а балки перекрытия, которые удерживаются мауэрлатом. Поддерживаются стропила подкосами. Стойки заглублены в перекрытия, но не больше чем на 1/3 толщины.

В третьем варианте нет висячих стропил. Верхние скаты состоят тоже из наслонных, опорой для которых являются затяжки.

Конструкция кровли без вертикальных элементов

Имеются также иные версии ломаной кровли, одна из которых довольно интересная — в такой конфигурации отсутствуют вертикальные стойки, а стропила все одной длины. Внешне крыша напоминает восьмигранник. Потолок подкровельного помещения будет в виде четырёхгранного свода.

Ключевой особенностью такого устройства является усиление несущей способности стропил, для чего на каждом из них в месте излома закрепляют по 2 металлические пластины (толщина металла 3 мм) с обеих сторон. Кроме этого, в верхней части конструкции устанавливают ригели, благодаря чему дополнительно снимается нагрузка с более плоской части ломаной кровли. Такое решение даёт возможность усилить стропила, перераспределить нагрузку несущих элементов, убрать стойки и за счёт этого значительно расширить помещение.

Ломаная кровля с мансардой

Домов с мансардой великое множество, поскольку это:

  • привлекательный силуэт крыши, а вместе с ней и всего дома;
  • увеличение полезной площади через рациональное использование имеющейся;
  • быстрое возведение и небольшие затраты.

Конструкция с ломаной мансардной крышей вальмового типа позволяет максимально эффективно использовать внутреннее пространство мансарды

Особенно необычно смотрятся мансардные дома с ломаной кровлей, где один скат с изломом, а другой прямой. Используется такой архитектурный приём, когда задумана по проекту асимметрия фронтона и нужно сдвинуть помещение мансарды к одной или другой стене. Внешне такой дом выглядит стильно. На асимметричной крыше легко устанавливать солнечные батареи, климатические или отопительные системы и прочее технологическое оборудование.

Ломаная крыша чудесно сочетается с разными футуристическими формами, в том числе и асимметрией

Крепление конька

Коньком называют размещённое в самом верху крыши ребро, образующееся в результате соприкосновения скатов кровли. К составляющим частям данного элемента также можно отнести и присоединённые к ребру различные детали. Именно в этой точке происходит вентиляция кровли крыши.

Знаете ли вы? Впервые люди узнали о профнастиле ещё в 1820 году, за что и сегодня мы должны благодарить Генри Палмера — британского инженера и архитектора, который первым начал заниматься гофрированием.

Процесс монтажа конька выступает и процессом обустройства его прогона, соединяющего скаты стропильных систем.

Способ монтажа указанного элемента напрямую зависит от типа кровли, а значит, об этом стоит думать ещё при выборе конкретного материала покрытия. К примеру, при покупке асбестоцементных листов. К ним идеально подойдут фасонные элементы, напоминающие желоб.

Они фиксируются на досках или коньковом брусе посредством гвоздей для крепления шиферных листов, с прокладкой резины на них. В обязательном порядке также выполняется и гидроизоляция всех элементов покрытия, а коньковый брус покрывается рубероидной лентой.

Чтобы зафиксировать все коньковые элементы, сначала монтируют специальный брус с сечением не меньше 70 х 90 мм. Дальше с двух сторон к нему крепят по два обрешеточных бруска, а для упрощения задачи монтажа деталей к центральному деревянному бруску можно прикрепить специальные скобы, чтобы подвесить к ним ходовые мостики.

Важно! При выборе подконьковой доски учтите, что она должна оказаться толще досок обрешетки на 10-15 см.

Коньковый брус крепится к центральному, а для удобства выполнения этой задачи его верхняя грань должна быть скруглённой. Такая форма гарантирует более прочное присоединение всех деталей конька, а для предупреждения загнивания и развития плесени деревянных частей их лучше оббить обычным рубероидом по всей длине, нанося сверху эмаль или краску.

Коньковое перекрытие получается путём объединения двух коньков, размещённых на соседних скатах, после чего закрепляется основной конёк, удлинённый на 10 мм.

Рассмотрим вариант монтажа конька на металлический настил:

  1. На двух коньках необходимо сделать отверстия, точно такие же, как и с плоской брусочной стороны.
  2. Затем два отверстия высверливают и на продольно размещённой оси линии брускового горба. Только проследите, чтобы на отворотах они пересекали гребни волн покрытия.
  3. Монтаж конька выполняется поверх планок торца, а его край должен выходить наружу не меньше чем на 2-3 см.
  4. При монтаже плоского элемента нужно проследить за обязательной стыковкой всех деталей с нахлёстом около 10 см или даже больше.
  5. В процессе соединения элементов полукруглого конька соединение выполняется по штамповочным линиям.
  6. Обязательно учтите возможность сочетания планки конька с углом наклона покрывного материала. При необходимости нужно подогнать угол планки к углу уклона (в случае необходимости её можно спокойно сгибать и разгибать).
  7. Вполне возможно понадобится и дополнительная установка подконьковой доски, которая размещается немного выше верхней обрешеточной доски, но с сохранением 80-миллиметрового зазора между самими скатами и их подконьковыми досками для хорошей вентиляции свободного пространства под кровлей.

Видео: установка профнастила и монтаж конька

Окончательный монтаж коньковой планки выполняется с помощью притягивания саморезами к наиболее высоким частям листов металлочерепицы. Шаг саморезов обычно находится в пределах 0,8 м.

На этом самостоятельная организация мансардной крыши считается полностью завершённой, а конечный результат будет зависеть от точности выполнения всех вышеуказанных действий

Конечно, выполнение работы своими руками кажется более выгодным вариантом, нежели оплата труда рабочих, но в некоторых случаях мнение специалистов действительно важно, о чём никогда не стоит забывать

Ломаная крыша своими руками: стропильная система, фото

Использование мансарды вместо полноценного второго этажа позволяет рационально использовать доступное пространство и заметно расширить жилую площадь. Вариантов мансард существует множество; самый популярный из них — это ломаная крыша, являющаяся не только эстетически привлекательной, но и финансово выгодной. При желании построить такую мансарду можно своими руками.

Дом с ломаной крышейДом с ломаной крышей

Пользователи часто ищут:

Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

Чертеж мансарды

Чертеж мансарды

В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

Выделяются следующие основные элементы ломаной крыши:

  • вертикальные стойки;
  • затяжки — горизонтальные балки;
  • стропила — ребра жесткости, являющиеся скелетом всей конструкции;
  • подкосы — диагональные балки, поддерживающие стропила;
  • мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
  • коньковый прогон — совокупность верхних элементов стропильной системы;
  • бабки — крепления, обеспечивающие жесткость висячих стропил;
  • схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
  • обрешетка — каркас для крепления кровельного материала и изоляции;
  • кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
  • тепло-, гидро- и шумоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников. Между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

Основные части мансарды

Основные части мансарды

Технические требования к ломаной крыше

К ломаным крышам предъявляются следующие требования:

  • высота стен мансарды должна превышать 2,2 м;
  • должна быть обеспечена хорошая вентиляция, чтобы влага не конденсировалась под кровлей;
  • кровельный материал должен иметь небольшую массу;
  • в конструкции должны быть предусмотрены меры против воздействия дополнительной нагрузки на стропильную систему — то есть, элементы крыши должны выдерживать не только собственную массу, но и, например, снег;
  • мансарда теряет тепло быстрее, чем нижние этажи, поэтому теплоизоляции должно быть уделено особое внимание;
  • для обеспечения пожарной безопасности все деревянные балки и элементы обрешетки следует обработать антипиренами.

Разновидности стропильных систем

Устройство ломаной крыши очень простое — скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.

На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.

  1. Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.
  2. Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома. В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
  3. Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил. Затяжки при этом являются опорами для стоек верхних треугольников.

Виды ломаных крыш

Виды ломаных крыш

Расчет ломаной крыши

Перед началом работы предстоит провести два расчета:

  • определение количества необходимого стройматериала;
  • вычисление несущей способности конструкции.

Определить, сколько нужно материала, очень просто из-за несложной геометрии ломаной крыши. С несущей способностью разобраться не так просто. Для ее расчета необходимо учесть:

  1. массу кровли;
  2. примерную массу снега;
  3. массу обрешетки;
  4. массу паро-, гидро- и теплоизоляционных материалов;
  5. размеры крыши;
  6. углы установки скатов;
  7. шаг установки элементов стропильной системы и кровельной обрешетки;
  8. дополнительная нагрузка: масса людей и оборудования, окон, вентиляции и т. д.

На основании этих данных и при помощи специальных программ делается расчет несущей способности. В зависимости от того, какая несущая способность требуется, выбирается площадь сечения используемого в строительстве деревянного бруса. Если что-то не устраивает, проект можно подкорректировать, изменив стропильную систему, выбрав другой кровельный материал, разместив стропила пореже.

В большинстве программ конструкция ломаной крыши может быть визуализирована — на 3D модели сразу будет видно, как изменения повлияют на внешний вид мансарды.

Расчет постройки

Расчет постройки

Какие материалы нужно подготовить?

После разработки проекта будет понятно, брус с каким сечением следует использовать, какой кровельный материал лучше выбрать, какой должна быть обрешетка кровли. Придется приобрести большое разнообразие пиломатериалов: брус для формирования мауэрлата, обрезные доски для стропильной системы, доски для обрешетки. Их нужно правильно подобрать, чтобы конструкция получилась долговечной и надежной.

Советы по выбору пиломатериалов:

  • лучше всего для строительства мансарды подходят хвойные породы дерева — сосна, ель — они достаточно прочные и жесткие, чтобы выдержать всю нагрузку;
  • древесина должна быть хорошо просушена — влажность ее не должна превышать 20%;
  • материал должен быть без сучков, трещин, следов биологического поражения и других дефектов.

Перед монтажом все деревянные элементы ломаной крыши обрабатываются антипиренами и антисептическими средствами, а также пропитками от гниения. Такую обработку следует периодически повторять, чтобы не пришлось заменять несущие элементы конструкции.

Кроме основного материала, нужно запастись металлическим крепежом для соединения стропил с мауэрлатом и между собой, изоляционными и кровельными материалами.

Монтаж крыши

Стропильная система ломаной крыши

Стропильная система ломаной крыши

Монтаж мауэрлата

Строительство ломаной крыши начинается с установки мауэрлата, к которому будут крепиться концы стропил. Нюансы этого этапа разнятся в зависимости от материала, из которого построен нижний этаж — если стены его каменные, в них заранее нужно пробить отверстия для анкеров и установить крепеж. Шаг между анкерами не должен превышать 2 м.

Установка мауэрлата

Установка мауэрлата

На поверхность стены укладывается гидроизоляционный материал. Затем брус размечается, в точках установки крепежа просверливаются отверстия. Мауэрлат надевается на анкера и плотно притягивается гайками.

Монтаж балок перекрытия

Последовательность установки:

  • сначала ставятся крайние балки с торцов здания;
  • между ними натягиваются бечевки для указания плоскости;
  • устанавливаются промежуточные балки.

Монтаж стоек

Стойки нужно выставлять строго вертикально. Принцип работы такой же, как в случае с балками перекрытия — сначала монтируются крайние стойки, затем промежуточные в одной плоскости. Шаг между элементами конструкции не должен превышать 2 м. Фиксируются стойки временными распорками. Высота балок — на 10 см больше планируемой высоты потолков.

Между стойками устанавливаются прогоны из обрезной доски. В итоге должен получиться готовый каркас для внутренних стен мансарды.

Установка затяжек

Поперечные балки соединяются не со стойками, а с прогонами, при помощи металлических кровельных уголков. Если ширина помещения большая, под каждой затяжкой стоит установить временные распорки, чтобы при хождении по ним при строительстве верхних откосов балки не сломались и не прогнулись.

Установка стропил

Сначала монтируются нижние стропила. Ставят их в следующем порядке:

  • намечаются точки монтажа на мауэрлате — шаг между ними должен равняться 1–1,2 м;
  • на стропильных ногах выпиливаются места крепления по шаблону;
  • сначала крепятся крайние стропилины, затем, как и раньше, по бечевке — промежуточные;
  • в соответствии с чертежом устанавливаются подкосы.

Верхние стропила ставятся так же — по шаблону. Крепятся они к затяжкам и соединяются между собой; продольное соединение коньковой балкой требуется, только если длина мансарды превышает 10 м. В ином случае можно обойтись подкосами, с которыми конструкция ломаной мансардной крыши будет достаточно жесткой.

Варианты соединений

Варианты соединений

Последние этапы работы — обшивка фронтонов и крепление обрешетки для кровли. Во фронтонах следует оставить оконные проемы (не менее 1/8 общей площади внешних стен мансарды).

Изоляция конструкции

На готовый каркас останется только уложить кровельный пирог. Первый его слой — это пароизоляция, которая не дает влаге проникнуть в утеплитель. На парозащитную мембрану укладывается теплоизоляционный материал — рекомендуется использовать каменные базальтовые плиты. Укладывают их в несколько слоев со сдвигом стыков, что защитит от возникновения мостиков холода. Размер плит должен быть на несколько см больше шага между балками контробрешетки. Чтобы утеплитель не проседал и не терял своих эксплуатационных характеристик, плотность его должна быть не менее 35 кг/м3.

Кровельный пирог

Кровельный пирог

Сверху утеплитель накрывается гидрозащитной мембраной, которая пропускает пар, но не дает жидкой влаге проникать внутрь помещения. Поверх гидроизоляционного слоя укладывается кровля — особенности ее монтажа зависят от выбранного материала.

После монтажа кровли останутся только финишные штрихи — установка водоотливов, декоративная отделка. Внутри отделочный материал также прикрепляется к обрешетке поверх теплоизоляции. Ломаная крыша построена. Как видно, сделать это вполне возможно своими руками — только проектирование и расчет, вероятно, придется доверить профессионалам.

виды и особенности конструкций, фото

Автор Ольга Новикова На чтение 6 мин. Опубликовано

Ломаная крыша представляет собой практичную и эффектную конструкцию, которая придаёт зданию стильный вид. Существуют различные варианты ломаных кровель, каждый из которых обладает своими особенностями и типовыми способами возведения. Всё это обязательно надо учитывать при возведении ломаной крыши своими руками.

Особенности конструкции ломаных крыш

Ломаная крыша получила своё название благодаря конструкции, предполагающей необычную форму и большое количество ломаных линий. При этом в области чердака образуется довольно просторное помещение, идеальное для обустройства мансарды. Таким образом, ломаная крыша является оригинальным украшением, практичным элементом жилого здания и не требует особенно сложного ухода в процессе эксплуатации.

Конструкция ломаной крышиЧетырёхскатный вариант ломаной крыши позволяет обустроить просторную мансарду на втором этаже дома

Конструкция ломаной крыши необычна внешне и имеет определённые внутренние особенности. Одно из главных правил обустройства такой кровли заключается в том, что ширина дома должна быть не менее 6 м. Это позволяет создать комфортное мансардное пространство и обеспечить надёжность крыши. Для этой цели наиболее востребованы четырехскатные варианты, имеющие одно верхнее и два боковых дополнительных ребра. В любом случае конструкция ломаного типа включает в себя следующие основные элементы:

Особенность ломаной крыши состоит в наличии перелома двух боковых скатов. Кровля этого типа может иметь и большее количество плоскостей, тогда стропильная система усложняется и образуются дополнительные рёбра в области пересечений соседних скатов. При ширине пролёта более 6 м балки усиления и подстропильные элементы опираются на внутреннюю несущую перегородку. В нижних скатах часто обустраивают оконные проёмы для помещения мансарды.

Ломаная кровля с окнами мансардыОкна мансарды обычно располагаются с торца кровли

Ломаная кровля позволяет оборудовать верхний жилой этаж без существенных затрат, необходимых при строительстве полноценного двухэтажного здания. Помимо четырехскатных вариантов существуют и более сложные виды, например, кровля шатровой формы. В любом случае чем больше количество рёбер в области переломов плоскостей, тем сложнее проектирование и расчёт параметров сооружения.

Виды ломаных крыш

Общая форма ломаных крыш предполагает наличие более двух скатов. При этом в конструкции могут присутствовать дополнительные элементы, которые заметно усложняют процесс её возведения. Одним из эффектных вариантов является ломаная крыша с эркером. Подобная конструкция часто имеет 4 ската, а на торцах присутствует выступ для окна.

Вальмовая крыша с эркеромЭркер удачно вписывается в конструкцию ломаной крыши вальмового или двускатного типа

Эркер представляет собой небольшой выступ, обустраиваемый на кровле. В нём может быть установлено окно мансардного помещения. Стропильная система может предусматривать определённые особенности устройства этого элемента, например, усиленный каркас в зоне эркера. Иногда выступ обустраивается и как часть верха стены, а кровле эркерной части придаётся ломаная форма. При этом каркас выступа можно изготовить из того же материала, что и стены основного строения.

Стропильная система крыши с эркеромВ месте, где устраивается эркер, кровля имеет ломаную форму

Ломаная крыша для мансарды может иметь окна. Они обустраиваются с торца кровли или же на поверхности скатов. В первом случае сооружение предполагает подготовку обрешётки фронтонов с проёмами для окон. Во втором варианте в системе стропил подготавливают отверстия для окон, а обустройство кровли проводят с учётом этих областей. Размер окон определяется в зависимости от площади скатов.

Ломаная крыша с окнамиОкна в мансарде под ломаной крышей могут находиться на фронтонах или на поверхностях скатов

Обустройство ломаной крыши с балконом является популярным вариантом, ведь такая конструкция практична и увеличивает функциональность и комфортабельность мансарды. Чаще всего балкон располагается с торца, потому что смонтировать его на прямой стене проще. При расположении небольшого балкона на скатной части крыши требуется точный расчёт и продуманная конструкция основания. В любом случае нагрузка на стену, являющуюся основой для балкона, увеличивается и требуется применение облегчённых материалов.

Мансардная крыша с балкономНад балконом нужно возвести отдельную часть кровли, форма которой зависит от фантазии застройщика

На вальмовых или ломаных крышах различного типа можно создать кукушку. Эта деталь представляет собой небольшой выступ, в котором монтируется окно. Такой элемент позволяет не делать окна наклонными, а создать проёмы вертикально и защитить их сверху кровельным покрытием. Но возведение кукушки приводит к снижению несущей способности стропильной системы. При этом возрастает риск протечек в области примыкания крыши выступа к основной кровле. Поэтому перед возведением кукушки необходимо подобрать оптимальную форму кровли над выступом и способ её монтажа.

Ломаная крыша с кукушкойПеред строительством ломаной крыши с кукушкой обязательно разрабатывается проект несущей конструкции кровли

Фотогалерея: варианты ломаных крыш

Основные этапы монтажа

Перед началом строительства следует определить тип кровли с учётом габаритов здания и произвести расчёт нагрузки на стены. Все эти операции осуществляются в процессе проектирования. Затем составляется чертёж, на котором указываются особенности соединения стропильных элементов и их размеры.

Чертёж стропильной системы крышиМонтаж проводится по чертежу, на котором отражены размеры и особенности конструкции

Стропильная система возводится из деревянного бруса сечением 150х150 мм. Все деревянные детали предварительно обрабатывают специальной противопожарной пропиткой, которая делает конструкцию более безопасной. Основные этапы работ заключаются в следующем:

  1. Выпиливание стропильных деталей по чертежу и подъём элементов на кровлю для монтажа.

    Изготовление стропильных фермСтропильные фермы изготавливаются на земле по единому шаблону, а затем поднимаются на кровлю

  2. Монтаж стоек для установки стропильной системы.

    Установка стропилГотовые стропильные конструкции устанавливаются на временные опоры, а затем связываются подкосами и обрешёткой

  3. Фиксация верхней обвязки мансардной стены.

    Верхняя обвязка стропильной системыВерхняя обвязка придаёт каркасу ломаной крыши окончательный вид

  4. Обустройство тепло-, паро— и гидроизоляции на обрешётке.

    Кровельный пирогСлои паро-, гидроизоляции и утепления ломаной крыши монтируются в соответствии с общепринятыми правилами укладки кровельного пирога с обязательным устройством вентиляционных зазоров

  5. Монтаж кровельного покрытия, установка окон.

    Укладка кровельного покрытияКровельное покрытие укладывается на обрешётку из обрезной доски, которая набивается поверх элементов кровельного пирога

Видео: монтаж ломаной крыши

https://youtube.com/watch?v=NZ8MmnfT94g

Крыша с изломами скатов позволяет легко сделать здание необычным, а мансарду функциональной. Для достижения этих целей стоит выбрать подходящий вариант ломаной кровли и осуществить монтаж, учитывая технологию и произведя расчёт всех параметров.

виды и особенности конструкций, фото

Ломаная крыша представляет собой практичную и эффектную конструкцию, которая придаёт зданию стильный вид. Существуют различные варианты ломаных кровель, каждый из которых обладает своими особенностями и типовыми способами возведения. Всё это обязательно надо учитывать при возведении ломаной крыши своими руками.

Особенности конструкции ломаных крыш

Ломаная крыша получила своё название благодаря конструкции, предполагающей необычную форму и большое количество ломаных линий. При этом в области чердака образуется довольно просторное помещение, идеальное для обустройства мансарды. Таким образом, ломаная крыша является оригинальным украшением, практичным элементом жилого здания и не требует особенно сложного ухода в процессе эксплуатации.

Конструкция ломаной крышиКонструкция ломаной крыши

Четырёхскатный вариант ломаной крыши позволяет обустроить просторную мансарду на втором этаже дома

Конструкция ломаной крыши необычна внешне и имеет определённые внутренние особенности. Одно из главных правил обустройства такой кровли заключается в том, что ширина дома должна быть не менее 6 м. Это позволяет создать комфортное мансардное пространство и обеспечить надёжность крыши. Для этой цели наиболее востребованы четырехскатные варианты, имеющие одно верхнее и два боковых дополнительных ребра. В любом случае конструкция ломаного типа включает в себя следующие основные элементы:

  • верхние и нижние стропила;
  • конёк в верхней точке крыши;
  • стойки в виде прямоугольного каркаса;
  • балки мауэрлата.Схема ломаной крышиСхема ломаной крыши

    Основные элементы ломаной крыши присутствуют в любом варианте её конструкции

Особенность ломаной крыши состоит в наличии перелома двух боковых скатов. Кровля этого типа может иметь и большее количество плоскостей, тогда стропильная система усложняется и образуются дополнительные рёбра в области пересечений соседних скатов. При ширине пролёта более 6 м балки усиления и подстропильные элементы опираются на внутреннюю несущую перегородку. В нижних скатах часто обустраивают оконные проёмы для помещения мансарды.

Ломаная кровля с окнами мансардыЛоманая кровля с окнами мансарды

Окна мансарды обычно располагаются с торца кровли

Ломаная кровля позволяет оборудовать верхний жилой этаж без существенных затрат, необходимых при строительстве полноценного двухэтажного здания. Помимо четырехскатных вариантов существуют и более сложные виды, например, кровля шатровой формы. В любом случае чем больше количество рёбер в области переломов плоскостей, тем сложнее проектирование и расчёт параметров сооружения.

Виды ломаных крыш

Общая форма ломаных крыш предполагает наличие более двух скатов. При этом в конструкции могут присутствовать дополнительные элементы, которые заметно усложняют процесс её возведения. Одним из эффектных вариантов является ломаная крыша с эркером. Подобная конструкция часто имеет 4 ската, а на торцах присутствует выступ для окна.

Вальмовая крыша с эркеромВальмовая крыша с эркером

Эркер удачно вписывается в конструкцию ломаной крыши вальмового или двускатного типа

Эркер представляет собой небольшой выступ, обустраиваемый на кровле. В нём может быть установлено окно мансардного помещения. Стропильная система может предусматривать определённые особенности устройства этого элемента, например, усиленный каркас в зоне эркера. Иногда выступ обустраивается и как часть верха стены, а кровле эркерной части придаётся ломаная форма. При этом каркас выступа можно изготовить из того же материала, что и стены основного строения.

Стропильная система крыши с эркеромСтропильная система крыши с эркером

В месте, где устраивается эркер, кровля имеет ломаную форму

Ломаная крыша для мансарды может иметь окна. Они обустраиваются с торца кровли или же на поверхности скатов. В первом случае сооружение предполагает подготовку обрешётки фронтонов с проёмами для окон. Во втором варианте в системе стропил подготавливают отверстия для окон, а обустройство кровли проводят с учётом этих областей. Размер окон определяется в зависимости от площади скатов.

Ломаная крыша с окнамиЛоманая крыша с окнами

Окна в мансарде под ломаной крышей могут находиться на фронтонах или на поверхностях скатов

Обустройство ломаной крыши с балконом является популярным вариантом, ведь такая конструкция практична и увеличивает функциональность и комфортабельность мансарды. Чаще всего балкон располагается с торца, потому что смонтировать его на прямой стене проще. При расположении небольшого балкона на скатной части крыши требуется точный расчёт и продуманная конструкция основания. В любом случае нагрузка на стену, являющуюся основой для балкона, увеличивается и требуется применение облегчённых материалов.

Мансардная крыша с балкономМансардная крыша с балконом

Над балконом нужно возвести отдельную часть кровли, форма которой зависит от фантазии застройщика

На вальмовых или ломаных крышах различного типа можно создать кукушку. Эта деталь представляет собой небольшой выступ, в котором монтируется окно. Такой элемент позволяет не делать окна наклонными, а создать проёмы вертикально и защитить их сверху кровельным покрытием. Но возведение кукушки приводит к снижению несущей способности стропильной системы. При этом возрастает риск протечек в области примыкания крыши выступа к основной кровле. Поэтому перед возведением кукушки необходимо подобрать оптимальную форму кровли над выступом и способ её монтажа.

Ломаная крыша с кукушкойЛоманая крыша с кукушкой

Перед строительством ломаной крыши с кукушкой обязательно разрабатывается проект несущей конструкции кровли

Фотогалерея: варианты ломаных крыш

Основные этапы монтажа

Перед началом строительства следует определить тип кровли с учётом габаритов здания и произвести расчёт нагрузки на стены. Все эти операции осуществляются в процессе проектирования. Затем составляется чертёж, на котором указываются особенности соединения стропильных элементов и их размеры.

Чертёж стропильной системы крышиЧертёж стропильной системы крыши

Монтаж проводится по чертежу, на котором отражены размеры и особенности конструкции

Стропильная система возводится из деревянного бруса сечением 150х150 мм. Все деревянные детали предварительно обрабатывают специальной противопожарной пропиткой, которая делает конструкцию более безопасной. Основные этапы работ заключаются в следующем:

  1. Выпиливание стропильных деталей по чертежу и подъём элементов на кровлю для монтажа.Изготовление стропильных фермИзготовление стропильных ферм

    Стропильные фермы изготавливаются на земле по единому шаблону, а затем поднимаются на кровлю

  2. Монтаж стоек для установки стропильной системы.Установка стропилУстановка стропил

    Готовые стропильные конструкции устанавливаются на временные опоры, а затем связываются подкосами и обрешёткой

  3. Фиксация верхней обвязки мансардной стены.Верхняя обвязка стропильной системыВерхняя обвязка стропильной системы

    Верхняя обвязка придаёт каркасу ломаной крыши окончательный вид

  4. Обустройство тепло-, паро— и гидроизоляции на обрешётке.Кровельный пирогКровельный пирог

    Слои паро-, гидроизоляции и утепления ломаной крыши монтируются в соответствии с общепринятыми правилами укладки кровельного пирога с обязательным устройством вентиляционных зазоров

  5. Монтаж кровельного покрытия, установка окон.Укладка кровельного покрытияУкладка кровельного покрытия

    Кровельное покрытие укладывается на обрешётку из обрезной доски, которая набивается поверх элементов кровельного пирога

Видео: монтаж ломаной крыши

https://youtube.com/watch?v=NZ8MmnfT94g

Крыша с изломами скатов позволяет легко сделать здание необычным, а мансарду функциональной. Для достижения этих целей стоит выбрать подходящий вариант ломаной кровли и осуществить монтаж, учитывая технологию и произведя расчёт всех параметров.

Ломаная крыша своими руками: расчет и монтаж

На начальном этапе строительства, когда далеко даже до утверждения проекта, потенциальный домохозяин рассматривает множество вариантов разных по размеру, этажности, планировке в поиске наиболее рационального варианта. Проверено временем, а также опытом тысяч людей, что наиболее полно и эффективно используется пространство в домах с мансардой. Благодаря жилому мансардному помещению в домах с ломаной крышей стоимость одного квадратного метра в них в полтора-два раза ниже, чем в аналогичных по полезной площади двухэтажных жилищах.

Содержание статьи

Однако, традиционная двухскатная кровля в форме треугольника совершенно не подходит для оборудования мансарды. Так как ее достаточно крутые скаты скрадывают имеющиеся пространство, оставляя лишь узкую полосу с пригодной для комфортной жизни высотой потолка.

Поэтому чаще всего строительство мансарды означает, что дому нужна ломаная крыша. Конструкция эта технически сложнее, чем у обычной двухскатной, поэтому очень важно разобраться в устройстве ее стропильной системы, особенностях монтажа, если вы планируете выполнить его самостоятельно.

Стропильная система ломаной крыши

Проект дома с ломаной крышей

Разница между треугольной двухскатной и ломаной крышей

Базовые элементы конструкции

Ломаная крыша, напоминающая по форме пятиугольник с верхней точкой на коньке, визуально разделяется на верхнюю и нижнюю часть. В верхней части уклон скатов более пологий, он составляет не более 20-300, а в нижней — более крутой, в пределах 50-60 градусов. Для ее сборки используется смешанная стропильная система, состоящая из висячих и наслонных стропильных ног.

Чтобы сформировать необходимую геометрию скатов, придать конструкции жесткость, используется большое количество элементов, в виду чего ломаная крыша имеет внушительный вес. Основными составными частями кровли являются стропила, мауэрлат, балки перекрытий, а дополнительными — стойки, бабка, подкосы, затяжки. Все они выполняются из твердой древесины хвойных пород, предварительно обработанной антипиреном, антисептиком.

Конструкция стропильной системы ломаной крыши

  • Мауэрлатом называют квадратный брус, закладываемый в основании кровли для распределения ее веса равномерно по несущим стенам, а также защищающий стропила от опрокидывания.
  • Стропила. Стропильные ноги, изготавливаемые из ровных, надежных досок формируют скат, сходясь в коньке. В ломаной крыше верхние стропила являются наслонными, так как они имеют дополнительную опору на стойки. А нижние — висячие, потому что как бы провисают между балками перекрытий и затяжкой. Расстояние между стропилами выбирают в диапазоне 60-120 см, в зависимости от веса кровельного материала или ширины утеплителя.
  • Затяжка. Также называемая ригелем, горизонтальная балка, связывающая верхние стропила для снижения их распирания. Также она служит каркасом для создания мансардного потолка.
  • Стойки. Вертикальные опоры, изготовленные из бруса, передающие нагрузку от наслонных стропил к несущим стенам через затяжку. После того, как их обошьют фанерой, они станут стенами мансарды, так что длина стоек определяется желаемой высотой потолка. Хоть для устройства жилого помещения достаточно 1,5-1,7 м, максимально комфортным считается потолок 2-2,5 м, который вполне может быть обеспечен ломаной мансардной крыши.
  • Бабка. Вертикальная подвеска, которая связывает конек с затяжкой, компенсируя ее прогиб.
  • Подкосы. Также известные как подстропильные ноги, угловые опоры, предотвращающие прогиб висячих стропил.

Строение двухскатной ломаной крыши

Необходимые материалы

Правила установки мауэрлата

Перед тем как сделать ломаную крышу, нужно согласно строительным нормам заложить мауэрлат. Чем больше площадь кровли, чем больше ее вес, тем толще должен быть брус. Если для небольших строений вполне достаточно материала сечением 100х100 мм, то для домов большого метража используется брус 200х200 мм.

Перед установкой проводится гидроизоляция места крепления, для этого укладывается сложенный вдвое рубероид или несколько слоев пленки. Способ монтажа мауэрлата зависит от материала, из которого строится дом. Чаще всего его устанавливают на блочную бетонную стяжку с использованием металлических шпилек.

Способы установки мауэрлата

Чтобы прочность мауэрлата ломаной крыши не потерялась, в нем нужно делать как можно меньше отверстий. А расположение шпилек следует рассчитать таким образом, чтобы они не находились между стропильными ногами, а не под ними. В противном случае, отверстия врезки будут располагаться слишком близко друг от друга, что может привести к появлению трещин, а также полному приведению мауэрлата в негодность.

Последовательность сборки стропильной системы

Многие инструкции о том, как сделать ломаную крышу не слишком подробно описывают процесс сборки стропильной системы, строительство которого происходит следующим образом:

  1. Первым делом после установки мауэрлата является настил балок перекрытий ломаной крыши. Их размер обычно составляет 100х200 мм.
  2. Далее выставляются стойки в две параллельные линии, которые должны стоять строго вертикально, для чего укрепляют временными распорками. Расстояние между стоками не должно быть более 3 м, а длина стоек рассчитывается как желаемая высота потолка плюс 10-15 см.
  3. Стойки соединяются прогонами из досок 50х150 мм, получившаяся конструкция является каркасом для мансардных стен ломаной крыши.Установка стоек
  4. Прогоны стягиваются затяжкой из доски 100х150 мм, закрепляемой на металлический уголки.
  5. Устанавливаются нижние висячие стропила ломаной мансардной крыши. Поднимается один брусок наверх, делается верхний запил под нужным углом. Это стропило используется как шаблон, все остальные надпиливаются по образцу на земле. В нижней части стропильной ноги осуществляется крепление по типу ползуна.Установка висячих стропил
  6. Настилаются стропильные ноги верхних скатов. Также используется шаблон. Сначала устанавливаются крайние стропила с использованием временных подкосов, затем все остальные.Наслонные стропила
  7. Устанавливается подвесная бабка между коньком и затяжкой.

Готовая стропильная система

Дополнительная теплоизоляция

Так как мансардное помещение под ломаной крышей используется в жилых целях, необходимо в обязательном порядке утеплить. Специалисты рекомендуют использовать минеральную вату на базальтовой основе в виде рулонов или же плит.

Для средней полосы России достаточно слоя утеплителя равного 150 мм. Также потребуется пароизоляционная пленка, влагозащитная мембрана и каркас, на котором все это будет крепится.

Утепление ломаной крыши

На внутренней стороне скатов налаживается контр-обрешетка. Для это используется доска, ширина которой на пару сантиметров больше, чем толщина утеплителя, так как утеплитель ни в коем случае нельзя утрамбовывать.

То есть для слоя минеральной ваты в 150 мм, подойдет доска 50х200 мм. Этот зазор также необходим для циркуляции воздуха, обеспечивающей естественную вентиляцию. Утеплитель укладывается враспор между брусьями контр-обрешетки, а внутри зашивается выбранным материалом.

Сооружение фронтонов

Фронтон — часть стены, ограниченная скатами крыши, а снизу карнизом. У ломаной крыши он имеет пятиугольную форму. Для строительства фронтона необходимо усилить первую стропильную ферму, дополнить конструкцию стойками, так чтобы получился каркас.

  • Если на фронтоне будут располагаться окна, для них оставляют проемы. Все остальное пространство обшивается «дюймовкой».
  • Фронтон ломаной крыши можно монтировать до кровельных работ или же после. Первый способ хорошо тем, что скаты не будут затруднять работу, а второй тем, что геометрия скатов уже задана.
  • Щипцовое пространство также нуждается в утеплении, которое чаще всего осуществляется внутри.
  • Профессиональные кровельщики советуют для термоизоляции ломаной крыши использовать базальтовую минеральную вату или утеплители на основе пенополистирола.

Фронтон мансардной крыши

Следующим шагом будет монтаж досок карниза по периметру строения. Размер пиломатериала может составлять 25х150 мм. Далее приходит время монтажа водосточной системы, в которой нуждается ломаная крыша.

Своими руками установить конструкцию не сложно, однако после настила кровельного материала сделать это будет сложнее. Если используются металлические фиксаторы желоба, то их нужно закрепить прямо на стропила под гидроизоляцию, а если пластиковые — на лобовую доску.

Сооружение обрешетки

Обрешетка ломаной крыши — своеобразное основание, на которую впоследствии настилают кровлю. Она может быть сплошной или решетчатой в зависимости от типа материала.

  1. Сплошная. Выполняют из листов влагостойкой фанеры, которые укладывают сплошняком на стропила. Используется для крепления ондулина, шингласа, шифера.
  2. Решетчатая. Изготавливается из необрезной доски, которую укладывают перпендикулярно стропилам. Применяется при укладке металлочерепицы, профнастила.

Гидроизоляция стропил

Обрешетку на ломаной крыше удобнее делать, если по периметру дома уже налажены леса, они в любом случае необходимы для сооружения кровли. Сначала на стропильные ноги закрепляется гидроизоляционная пленка, для этого пригодится строительный степлер. Пленку укладывают с нахлестом 10-15 см. Затем крепятся рейки контр-обрешетки и сама обрешетка. Длина досок должна превышать длину крыши для формирования фронтонного свеса и фронтонного отлива.

Настил кровли

Последовательность кровельных работ на ломаной крыше определяется прежде всего выбранным материалом. Поговорим о монтаже металлочерепицы, так как она является наиболее популярной в частном строительстве. Для укладки необходим мощный шуруповерт, инструмент пригодный для резки металла, молоток, рулетка, маркер, оцинкованные саморезы с каучуковой головкой. Сначала производят раскрой листов металлочерепицы, а затем монтаж, начиная с конька.

Важно! Саморезы должны ввинчиваться в нижней части волны рисунка. В противном случае, лист деформируется, крепление выходит непрочным, из-за чего в ветряную погоду крыша будет «гудеть».

Настил металлочерепицы

  • Помимо кровельного материала ломаную крышу необходимо оснастить другими важными элементами: коньковой доской, снегозадержателем.
  • Конек устанавливается с нахлестом 10 сантиметров на металлочерепицу на обоих скатах.

Снегозадержатели служат для того, чтобы предотвратить сход снега, он представляет собой небольшой карниз. Их закрепляют на небольшом расстоянии от окончания скатов на саморезы с учетом того, что снегозадержатели должны выдерживать большую нагрузку, особенно в снегопады.

Ломаная крыша своими руками, позволит не просто сэкономить на оплате труда бригады рабочих, но даст уверенность, что процессы были выполнены правильно, так как строительство велось с соблюдением технологии.

Видео-инструкция

350 фотографий сломанной крыши — бесплатные и лицензионные фотографии от Dreamstime

Лейк-Чарльз, Луизиана. США — 6 сентября 2020 года: ураган Лаура. Разрушение от сильного ветра. Сломанный столб, шатровые крыши.

Сломанные красные и серые крыши домов в Скопье. Сломанные красные и серые крыши домов в Скопье в солнечный день

Две ветхие деревянные общественные скамейки с самодельными крышами, покрытыми битой черепицей в местном общественном парке.Окружен свежесрезанной травой и густой

Крыши старые деревянные с битым деревом

Колокольня апостольской церкви Сантьяго и дома с практически сломанной очень старой крышей в Кастрополе. 2 августа 2018. Архитектура, Природа, Путешествия

Колокольня апостольской церкви Сантьяго и дома с очень старой крышей, практически сломанной в Кастрополе.2 августа 2018. Архитектура, Природа, Путешествия

Сломанная крыша. Вид на сломанные черепичные крыши в маленьком испанском городке

Лейк-Чарльз, Луизиана. США — 6 сентября 2020 года: ураган Лаура. Разрушение от сильного ветра. Мусор, обрыв проводов, повреждение. Крыши

Фрагмент крыш в трущобах в Агра, Индия, недалеко от Тадж-Махала, со сломанными предметами вокруг, показывая поветри в этой стране.Агра, Индия — 18 июля 2013 г .: деталь

Широкоугольный снимок крыш в трущобах в Агра, Индия, недалеко от Тадж-Махала, вокруг видно много мусора, беспорядка и битых вещей. АГРА, ИНДИЯ — 18 июля 2013 г.

Крыши трущоб в Агра, Индия, недалеко от знаменитого Тадж-Махала, с кучей мусора, беспорядка и битых вещей вокруг. АГРА, ИНДИЯ — 18 июля 2013 г .:

Руины дворца в Копице в Силезии.Руины дворца, заросшие деревьями при весеннем освещении, разбитые окна, разрушенные крыши и дворцовые башни

Заброшенный дворец Версалеско. Посреди луга день, когда появляется здание со снесенной крышей, разбитыми окнами, дверями и крышами

Старая промышленная зона. Старое промышленное кирпичное здание и разноцветное небо на закате. Разбитые окна, кирпичные стены, дымоходы и крыши

Сломанная плитка.Сломанные плиты из обожженной глины для покрытия крыш или облицовки стен или полов

Крыши дома со снегом с высоты птичьего полета Шанхай, Китай. Шанхай, Китай — 19 февраля 2013 г .: вид с высоты птичьего полета на старый район коммунистической эпохи в Шанхае

Сломанная плитка. Сломанные плиты из обожженной глины для покрытия крыш или облицовки стен или полов

Вид на старинные ветряные мельницы в Кашане и старые здания с купольными крышами и красивыми украшениями.Вид на красивые древние ветряные мельницы Кашана и старый

Крыши старой Анкары. Разрушенные крыши старой Анкары, столицы Турции

Контраст разбитой и новой плитки. Вид на старые крыши. Город на высоте. Экстерьер в стиле гранж. Разваливающийся дом. Европейские крыши. Архитектура старого

Старая черепичная крыша в европейском городе.Вид на старые крыши. Город на высоте. Экстерьер в стиле гранж. Разваливающийся дом. Европейские крыши. Архитектура старого

Вид сверху на деревню домов с оранжевыми крышами и старыми трубами. Фото высокого качества

Сломанный стул. Женева, сломанное кресло, Швейцария. май 2012

Снег с крыш упал на машину. И разбил заднее стекло.Крупным планом

Генплан старых оранжевых крыш домов с ветхими трубами и антеннами. Фото высокого качества

Крупный план черепицы одного дома на фоне других домов с оранжевыми крышами. Фото высокого качества

Крыши Одессы. От моста

Старший улыбается на крышах.Красивый старший мужчина улыбается с черепичными крышами на фоне

Старший улыбается на крышах. Красивый старший мужчина улыбается с черепичными крышами на фоне

Старший улыбается на крышах. Красивый старший мужчина улыбается с черепичными крышами на фоне

Вид сверху старых оранжевых крыш домов с дымоходами, антеннами и взбирающимися зелеными лозами винограда.Фото высокого качества

Остатки деревянной лестницы на старой крыше. Вид на старые крыши. Город на высоте. Экстерьер в стиле гранж. Разваливающийся дом. Европейские крыши. Архитектура

Загородные дома с коричневой черепичной крышей. Калининградская область. Россия

Кусочки старых шиферных крыш, покрытых плесенью на заднем плане. Абстрактный серый фон с волнистой текстурой

Разрушенные крыши домов.Разрушенные красные крыши домов со сломанными балконами, Порту, Португалия

Битая терракотовая черепица с обожженной крыши, битая черепица. Глиняная красная черепица, разрушение кровли

Дом, который рушится. КРЫША КРЫШИ, КАБЕЛИ, ОКНА, СЛОМАНЫ, часть дома далеко, дом вне дома

Деталь красных черепичных крыш в Куэнке, Эквадор. По разным направлениям

Два здания с поврежденными крышами.Часть двух старых заброшенных каменных и глиняных зданий с поврежденными крышами, угол обзора

Вид на крыши домов в Лиссабоне. Под солнцем

Вид на крыши домов в Лиссабоне. Под солнцем

Леддар на дереве над крышами города. После шторма

Леддар на дереве над крышами города.После шторма

Леддар на дереве над крышами города. После шторма

Красивые черепичные крыши старых домов. Красивая гора на заднем плане. Палермо. Сицилия. Вид с крыши собора Палермо. Вы можете увидеть удивительный городской пейзаж

.

622 Снежная крыша сломана Фотографии

Разбитые водостоки. Ледяная плотина. Крупный план на новой сломанной водосточной системе без защиты крыши Снежный щиток при строительстве дома. Сосульки повреждают крышу и водосток

Обрушенная крыша после землетрясения или урагана на старом разрушенном жилом доме с разбитыми окнами и крупным планом. Поврежденный дом, Обрушенная крыша

Разбитые водостоки.Ледяная плотина. Крупный план на новой сломанной водосточной системе без защиты крыши Снежный щиток при строительстве дома. Сосульки повреждают крышу и водосток

Водосточный желоб поврежден льдом и снегом. Трубопровод водосточного желоба сломан сосульками. Фото

Крыша обнажилась после схода снега около 1800 года. Густой снег на крыше дома соскользнул, оставив оголенную шиферную черепицу и сломанные края оставшихся

Водосточный желоб поврежден обледенением и снегом.Сломанный трубопровод водосточного желоба дома сосульками. Фото

Автомобиль в гараже со сломанной крышей под тяжестью снега, обрушение. Автомобиль в гараже со сломанной крышей под тяжестью снега, обрушение

Желоб на крыше дома поврежден льдом и сильным мокрым снегом. Сломанный трубопровод водосточного желоба на крыше дома сосульками. На открытом воздухе

Старая битая черепица и гора.Детальный вид сильно обветренной крыши со мхом и битой черепицей перед заснеженными горами

Снежные повреждения крыши зимнего сада и водостока. Зимний сад поврежден толстым сильным снегом, соскользнувшим с покатой шиферной крыши и пробившимся

Заброшенный деревянный дом с сломанной крышей на берегу речки. Зимний унылый пейзаж

Требуется ремонт кровли и софита.Крыша и софит требуют ремонта на кирпичном доме. Зимний снег и лед покрывают крышу, а ледяные серпы образовались в дырах в

.

Заброшенная заснеженная теплица с битым стеклом. с высоты птичьего полета. Заброшенная и разрушенная заснеженная теплица с битым стеклом. вид сверху с воздуха

Разрушенный завод или заброшенный складской цех со сломанной крышей и снегом на полу, концепция ядерной зимы. Тонированный

Кирпичная стена старого заброшенного дома с разбитыми стеклами в окнах и сугробами.Кирпичная стена старого заброшенного дома с разбитыми стеклами в

Черная машина разбилась под белым сырым снегом. Куча, упала, на, тяжелая, сырая, трещина, перед, вмятина, большая, сломанная, черная, капли, весна, зима, машина, снег, крыша, белая, сторона

Фотоэлектрические панели на крыше со снегом, зимой лопатой для снега.

Ремонт кровли в снегу.Снег на крыше недостроенного дома нового дома

Асбестовая крыша дома покрыта снегом с сосульками. Крупным планом

Аварийное здание с разрушенной крышей изо льда и снега. Сломанная крыша старого здания из упавшего снега и льда. Зимняя скорая помощь

Разбитая теплица в саду. Зимой теплица повреждена снегом и льдом.Тульская область, Россия. Разбитая теплица в саду. Теплица

Кирпичная стена старого заброшенного дома с разбитыми стеклами в окнах и сугробами на фоне нового дома. Кирпичная стена старого заброшенного дома

Снег с крыши разбил заднее стекло автомобиля. Снег с крыши разбил заднее стекло

Толстый снег на крыше перед падением через зимний сад внизу.Большое снежное покрывало, медленно скользящее по крыше дома. Часть крыши очищена от соскальзывания снега и

Фотоэлектрические панели на крыше, покрытые снегом, зимой.

Сломанная черепичная крыша. Засыпано снегом

Снежная черепичная крыша. Сезонный фон заснеженная черепичная крыша

Разбитая теплица в саду.Зимой теплица повреждена снегом и льдом. Тульская область, Россия. Разбитая теплица в саду. Теплица

Разбитая теплица в саду. Зимой теплица повреждена снегом и льдом. Тульская область, Россия. Разбитая теплица в саду. Теплица

Фотоэлектрические панели на крыше, покрытые снегом, зимой.

Сломанная теплица из поликарбоната в результате сильного снегопада.Сломанная теплица из поликарбоната в саду в результате сильного снегопада

Фотоэлектрические панели на крыше со снегом, зимой лопатой для снега.

Фотоэлектрические панели на крыше со снегом, зимой лопатой для снега.

Сломанная крыша избы. В Таиланде

Фотоэлектрические панели на крыше, покрытые снегом, зимой.

Фотоэлектрические панели на крыше, покрытые снегом, зимой.

Заброшенный дымоход печи. Сломанная печь. Снежная крыша и фон голубого неба зимой. Заброшенные руины дымохода печи. Сломанная печь. Снежная крыша и

Заброшенный дымоход печи. Сломанная печь. Снежная крыша, прорезь для аистов и фон голубого неба зимой.Заброшенные руины дымохода печи. Разбитая печь

Заброшенный дымоход печи. Сломанная печь. Снежная крыша, прорезь для аистов и фон голубого неба зимой. Заброшенные руины дымохода печи. Разбитая печь

.

Stock photo Сломанная крыша. Образ разрушения, дом

Похожие изображения

Сломанная древняя крыша

Мешки битого кирпича на крыше коттеджа

Заброшенная терраса отеля с заколоченными окнами и ломаной крышей

Фон черепицы

Старая поврежденная черепичная крыша с дырой на крыше и битая черепица

Сломанная крыша старого кирпичного дома

Старая сломанная крыша на загородном доме

Дом со сломанной крышей

Сломанная крыша старого дома в селе, Литва

Сломанный дом Металлическая крыша в незавершенном доме

Старый заброшенный дом с разбитыми окнами и крышей среди высокой травы

Поврежденная и сломанная обрушившаяся крыша заброшенного дома после пожара из гранатомета с черепицей на фоне унылого неба

Старый каменный дом с ломаной крышей в Любенице

Сломанная старая крыша дома

.

Stock photo Сломанная крыша. Изображение экстерьера, битум

Похожие изображения

Сломанная древняя крыша

Мешки битого кирпича на крыше коттеджа

Заброшенная терраса отеля с заколоченными окнами и ломаной крышей

Фон черепицы

Старая поврежденная черепичная крыша с дырой на крыше и битая черепица

Сломанная крыша старого кирпичного дома

Старая сломанная крыша на загородном доме

Дом со сломанной крышей

Сломанная крыша старого дома в селе, Литва

Сломанный дом Металлическая крыша в незавершенном доме

Старый заброшенный дом с разбитыми окнами и крышей среди высокой травы

Старый каменный дом с ломаной крышей в Любенице

Сломанная старая крыша дома

Черепица битая

.

Отправить ответ

avatar
  Подписаться
Уведомление о
