Двухскатная крыша своими руками. Этап I. Проектирование

Итак, для начала мы советуем вам составить подробный проект, который поможет вам сделать двускатную крышу своими руками без изъянов, перекосов и подобных им проблем.

Первым делом определитесь с функциональностью такой конструкции. Так, нередко двухскатная крыша устраивается с чердаком, даже если речь идет об обычном сарае. Например, чтобы можно было занести на просушку сено или просто ненужные вещи:

От назначения сарая уже будет зависеть то, будете ли вы делать перекрытие, или оставите пространство под крышей открытым и вентилируемым. В основном же вам понадобится уделить внимание таким конструктивным элементам:

Два ската такой крыши соединяются в коньке. Для организации свеса крыши изготавливаются так называемые кобылки – специальные элементы, которые по своей толщине немного меньше обычных стропил и по своей сути продолжают их за стены сарая.

Та самая балка, которые соединяет между собой стропильные ноги, называется затяжкой. Затяжка используется только тогда, когда стропила для сарая изготавливаются висячими – без специальной опоры на внутреннюю стену или перегородку, какие вообще встречаются сами по себе в сараях редко.

Но помните, что проекты сарая с разноскатной крышей подразумевают строительство двух отдельных односкатных крыш, которые не имеют общего конька:

А потому, если вы хотели именно такую крышу, рассматривайте ее как сочетание двух односкатных, со всеми особенностями строительства таковых, но не как двускатную. А как правильно строить односкатные крыши, на нашем сайте есть много замечательного материала.

Как сделать двухскатную крышу самому. Двухскатная крыша для дома с фронтонами

Для сооружения крыш с двумя скатами есть огромное количество разнообразных решений. Возводят их над квадратными и прямоугольными коробками разной этажности, устраивают с чердаками и без чердаков.

Двускатная технология применима в обустройстве домов с мансардами, если традиционный ломаный способ не устраивает владельцев по эстетическим, архитектурным или чисто техническим причинам. Чаще всего так поступают, если коробки строений сложены из кирпича или бетонных блоков, реже, если стопы строений брусовые или бревенчатые.

При сооружении крыши «углом» над постройкой с половинчатой мансардой стенки коробки заменяют нижний ярус стропильных ног. Стропила в таких ситуациях опираются не на прогонные конструкции, характерные для мансардной методы, а прямо на стены через мауэрлат.

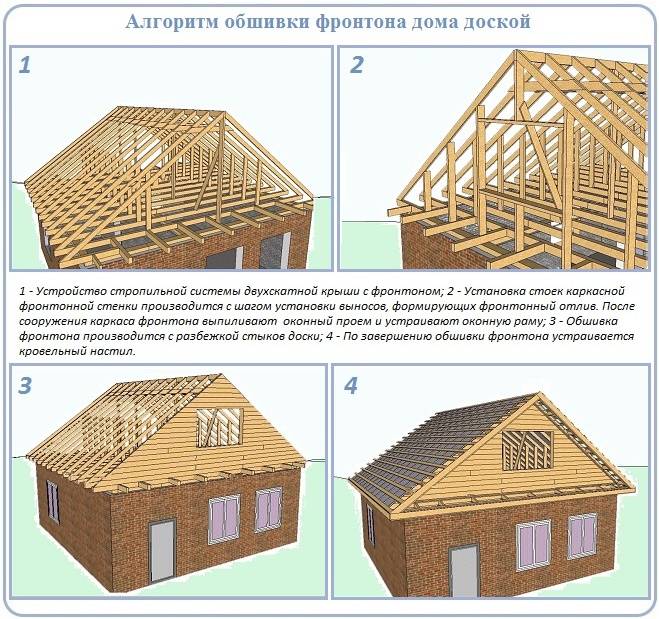

Фронтоны в подобных случаях принято возводить до строительства крыши и выкладывать целиком из одного материала. Частичная обшивка верхней части фронтонной стены смотрится некрасиво и редко употребляется даже с целью экономии.

Стропила двухскатных крыш для домов с фронтонами выполняют привычную для них работу:

  • Служат каркасом крыши, необходимым для формирования скатов.
  • Распределяют компоненты кровельного пирога.
  • Удерживают внутреннюю обшивку потолка и верхней части стен мансарды.

Несмотря на факт участия в обустройстве мансарды, стропильные системы коробок с фронтонами не относятся к разряду ломаных. Чердак как таковой они не формируют, на основании чего не входят в категорию чердачных. Следовательно, устраиваются простейшими способами без потолочных балок.

Наличие фронтонов позволяет сократить немалую часть элементов, обеспечивающих жесткость конструкции. Они предотвращают смещение конструктивных составляющих и гарантируют статичность. К тому же сами фронтоны нередко служат компонентами стропильной системы.

В другой статье мы уже выяснили, что в обустройстве строений с цельными фронтонами применяются стандартные технологии сооружения двухскатных крыш , т. е. висячая и наслонная схемы устройства стропильных систем.

Выбор схемы напрямую связан с архитектурным решением основной части дома:

  • Если имеется возможность установить коньковый прогон для опирания верхнего края стропилин, они сооружаются согласно наслонной методике.
  • Если коньковый прогон установить невозможно, стропильные ноги сооружаются висячим способом.

Установка прогона позволяет существенно разгрузить стропильную систему, потому наслонная схема предпочитается в строительстве малоэтажных домов. В традиционных стропильных каркасах прогон опирают на предназначенную для него конструкцию, которая устанавливается на внутреннюю несущую стенку дома или на ряд опорных столбов.

Однако прогонные конструкции и столбы, расположенные внутри постройки, ощутимо мешают в обустройстве полезного пространства: сокращают площадь помещений и под крышей, и в пределах основной части здания. Вот тут-то и проявляются преимущества коробки с фронтонами – они вполне пригодны в качестве надежных опор под прогон, заменяющих громоздкие опорные сооружения.

Прогон, по сути, мощная балка, проложенная от одной вершины двухскатной крыши к другой. Балка может быть сшита из доски, выполнена из клееного бруса или бревна, скошенного на два или четыре канта. Найти материал для прогона более 6м довольно проблематично. Да и цельнодеревянные длинномерные прогоны устанавливать неразумно, т.к. они под весом будут значительно прогибаться. В таких случаях под прогон монтируют разгружающую шпренгельную ферму, а балку разделяют на два отрезка.

Кроме неудобств с устройством длинных прогонов наслонная технология заставляет задуматься о транспортировке увесистой балки к месту установки и крепления. Для тех, кто думает, как сделать двухскатную крышу так, чтобы вышло недорого, перемещение цельного бруса или бревна на крышу без тяжелой строительной техники станет серьезной проблемой. Если решения у проблемы не находится, оптимальный выбор – висячая технология с устройством стропильных ферм прямо на объекте.

Висячий метод не связан с необходимостью установки конькового прогона, но и не отвергает напрочь его использование как элемента соединения отдельных составляющих в единую систему. Стропильные конструкции висячей категории сооружают преимущественно при перекрытии небольших пролетов. В ряде случаев это единственный выбор из-за невозможности установить дополнительную опору под длинномерный прогон.

Как сделать двухскатную крышу на старом доме. Как составить проект будущей крыши?

Действует в строительстве крыш золотое правило – семь раз отмерять, и лишь раз отрезать. И в первую очередь вам важно понять, что у каждой стропильной ноги свое индивидуальное расположение. А потому сначала обязательно составьте подробный проект, и лучше в специальной программе. Только после этого по своей ЗД модели будущей крыши отметьте, где именно и какие именно будут соединения стропил с мауэрлатом и между собой.

Важно максимально точно определить угол наклона стропил и под каким углом им нужно делать срезы. А о том, как сделать все эти стропила для двускатной крыши самостоятельно, не беспокойтесь: вам все лишь понадобится обычный станок.

Угол наклона двускатной крыши делают от 5° до 90°. Но самый проверенный и стандартный вариант – 35°-40°, где наиболее рационально распределяются нагрузки и расходуются строительные материалы.

Прямые скаты строят тогда, когда под крышей в будущем будет находиться только нежилой чердак, главная функция которого – вентиляция и регулирование теплообмена. А вот когда подкровельное пространство планируется жилым, мансардным, изначально планируют так называемую ломаную двускатную крышу. Ее отличие в том, что скаты посередине имеют как бы излом, который меняет их угол на более крутой. И для обустройства мансарды, и для защиты всего дома от непогоды такая конструкция вполне подходит.

Обратите внимание, что под большинство кровельных материалов подходит только угол наклона более 45°.

Важно максимально точно рассчитать общую нагрузку будущей крыши, которая будет состоять из постоянной, куда входит вес стропильной системы и кровельного покрытия, и временной – ветровой и снеговой.

От этих же нагрузок зависит, какой нужно делать шаг стропил для вашей двускатной крыши. Подобрать нужное сечение стропильных ног вам поможет эта таблица:

Даже крепкие на вид стропила могут не подойти для строительства крыши жилого дома из-за того, что у них недостаточны показатели на прогиб. Существуют отдельные пункты в разделе СНиПов, которые называются «Нагрузки и воздействия».

А самый простой способ увеличить прочность стропил на прогиб – сделать больше сечение. Немного сложнее – усилить специально балкой, выводя ее край на подкос.

Чем больше стоек, подкосов и схваток – тем больше у всей стропильной системы стойкости и стабильности.

Если у вас есть подозрения или даже точный подсчет, что простая конструкция крыши не выдержит будущие нагрузки, сделайте для нее дополнительные элементы усиления. Такая профилактика никогда не повредит, зато избавит от многих проблем. Заметим, что особенно обидно, когда проваливается крыша гаража – прямо на автомобиль. Да и для жилого дома такие проблемы – не в радость.

Усиливают жесткость стропильной конструкции подкосы, дополнительные прогоны и опорные стойки.  Подкосы призваны уменьшать пролет стропильных ног. Угол их наклона к горизонтали обычно составляет не менее 45°.

А прогон – это горизонтальная балка, которая располагается параллельно коньку и закрепляется на вертикальных стойках. Подробнее на

А теперь о понятии чердака. Если вы строите крышу бани или небольшого хозяйского помещения, ее можно делать по самой упрощенной технологии – поставили стропила, соединили в коньке и накрыли листами рубероида. А вот для крыши жилого дома, где важна вентиляции, таким принципом не обойтись. Здесь уже будут минимум три уровня:

  1. Верхний или первый уровень стропил – около 200 мм.
  2. Средний всегда равняется по высоте вспомогательных стропил.
  3. Третий – уже на обрез стены.

Так удобно укладывать утеплитель, ведь крыша жилого дома отличается тем, что вверх поднимается тепло и при отсутствии теплоизоляции кровельное покрытие постоянно нагревается.

Итог: зимой снег подтаивает и сползает вниз, замерзая и накапливаясь еще больше у холодного карниза. Проблем от этого немало: и длинные опасные сосульки, и забитая водосточная система, и постепенное разрушение всей кровли. Решайте сами!

Итак, а теперь самое время продумать опорные основания для будущих стропил, которые также необходимо заранее подготовить и от которых будут зависеть многие параметры самой крыши. Так, стропила делят на наслонные, висячие и гибридные.

Висячие стропила обычно – удел небольших и легких крыш, расстояние между опорами которых не превышает 6 метров. А вот в зданиях с несущей средней стеной или дополнительными опорами для крепости крыши устраивают наслонные стропила. Или же вот такой комбинированный вариант:

Еще одно отличие в том, что висячая стропильная система заставляет работать мауэрлат на сжатие, а наслонная – на срез. Но главная задача и наслонных, и висячих стропил – максимально равномерно передать нагрузки всей крыши на стены и фундамент.

Двускатная крыша с выносом. Виды свесов двухскатной крыши и их обустройство

В строительной терминологииназывают выступающий за пределы периметра дома элемент, защищающий здание от негативного влияния атмосферных осадков, ветра, УФ- лучей.

Конструкция свесов дляимеет свои особенности, которые учитываются при ее обустройстве и отражаются на выборе подшивочного стройматериала.

Разновидности краёв двускатной кровли

На конструкцию свесов влияет обустройство вентиляции, водосточной системы и общий стиль здания. Свес можно заложить на этапе проектирования крыши, когда за линию периметра дома выводятся горизонтальные перекладины и конек. Получается устойчивая и прочная конструкция. Облегченный вариант тоже возможен при выносе обрешетки.

В домах с мансардной пристройкой рекомендуется делать увеличенную ширину свесов, что станет существенной защитой фасада.

В идеале свесы должны гармонично продолжать крышу. Конструкция зависит от использованного типа кровельного материала, погоды в регионе, выделенного бюджета. Различают следующие виды свесов двускатной кровли:

  • Карнизный заподлицо . Стропильные ноги не выступают за фронтальную границу стен. По краю стропил располагают горизонтально сливную доску. Она защищает от осадков и одновременно является конструктивной частью крепежной системы водостока. Недочетом этого вида свеса является ничтожно малая защита верхних частей стен. Если за пределами нет изначальных выступов стропил, их дотачивают «кобылками».
  • Карнизный закрытого типа . Перекрывает выглядывающие за фронтон концы стропил. Изнутри обычно предусмотрен паз, куда цепляются элементы обшивочного материала. Когда чердак является отдельным помещением, свес оборудуют вентиляционными решетками.
  • Карнизный открытого типа . Наиболее распространен при возведении загородных коттеджей. Представляет собой вынос стропил каркаса кровли за линию стены. Водосточные элементы закрепляют на боковины стропил либо к концевым кромкам.
  • Фронтонный (заподлицо/с выступом стропил). Оба варианта подходят для стандартной двускатной крыши. При выступе свеса за периметр дома потребуется обшить незащищенную часть кровли.

Двускатная крыша чертеж. Стропильная система двухскатной крыши: схема устройства

Стропильной системой называют несущий каркас крыши, дополненный обрешеткой. Существует несколько способов её структурирования, но в частном домостроении наибольшей популярностью пользуется вариант с двумя симметричными скатами.

Всё дело в том, что устройство стропильной системы двухскатной крыши является наиболее простым конструктивно и целесообразным с точки зрения себестоимости вариантом.

Это наклонные балки, которые в зависимости от типа установки бывают наслонными и висячими. Разберёмся, какая между ними разница.

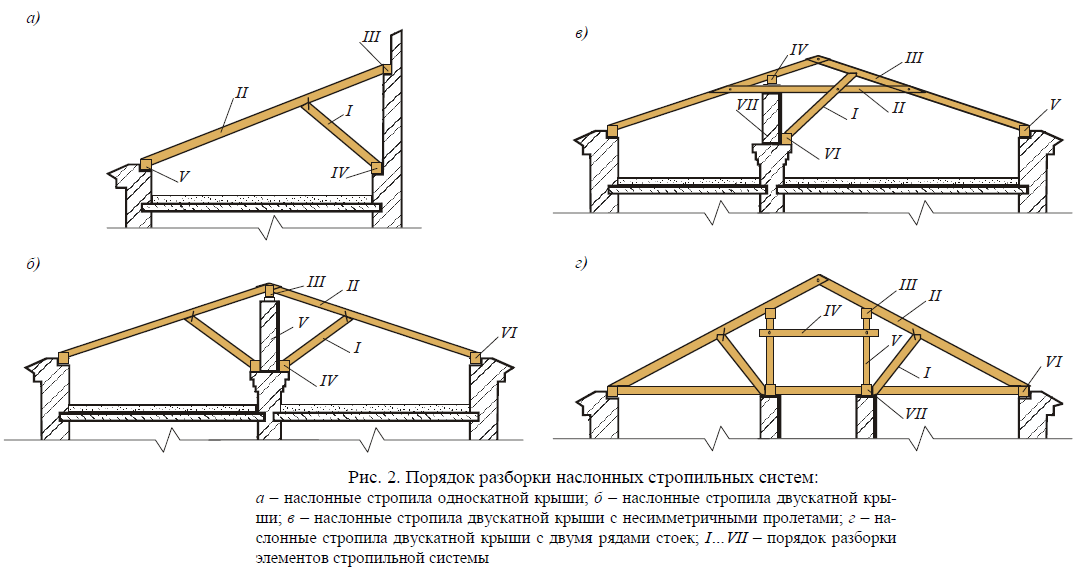

Наслонные стропила

В наслонную схему кроме стропильных ног включаются прогоны, подкосы и обязательно лежни – балки, передающие нагрузку на стены и столбы. Её применяют обычно в тех случаях, когда в здании имеется минимум один ряд промежуточных вертикальных опор с шагом в пределах 5-8м.

Устройство стропильной системы двухскатной крыши с наслонными стропилами

Поверх центральной опоры прокидывается лежень – балка, располагаемая параллельно коньку и соединяемая с ним для жёсткости стойками.

Элементы поддержки

У наслонных стропил имеется опора не только со стороны мауэрлата, но и со стороны конькового прогона, поэтому они легко перекрывают небольшие пролёты.

В качестве стропильных ног могут использоваться брусья, доски или даже брёвна, располагаемые друг от друга на расстоянии 80-120 см. Бывает и больше, но редко, и зависит это от расчета.

Чтобы не занимать пространство чердака, внутреннюю стену выводят всего на 15-20 см выше верха чердачного перекрытия. Стойки, соединяющие лежень и коньковый прогон, устанавливают с шагом до 6 метров.

Лежень – несущий элемент стропильной системы

Стропило сверху опирается на прогон, а снизу – на подстропильный брус (мауэрлат). Для устойчивости, от низа стоек под углом 45 градусов выставляются подкосы. Они образуют подстропильную раму, которая принимает на себя часть нагрузок от стропил.

Двускатная крыша. как сделать легко и просто. Как обойтись без сложных расчетов?

Крайне желательно, чтобы сечение и линейные размеры деревянных балок определялись проектом. Проектировщик даст четкие расчетные обоснования геометрическим параметрам доски или бруса с учетом всего спектра нагрузок и погодных условий. Если в распоряжении домашнего мастера проектной разработки нет, путь его лежит на стройплощадку с подобной кровельной конструкцией.

На этажность возводимого здания внимание можно не обращать. Проще и правильнее выяснить требующиеся размеры у прораба, чем узнавать их у владельцев шаткого самостроя. У прораба будет необходимая документация с четким расчетом нагрузок на 1 м² крыши в конкретном регионе.

Шаг установки стропилин определяет тип и вес кровельного покрытия. Чем оно тяжелее, тем меньше должно быть расстояние между стропильными ногами. Для укладки глиняной черепицы, например, оптимальным расстоянием между стропилами будет 0,6-0,7 м, а для монтажа металлочерепицы и профлиста допустимо 1,5 — 2 м.

Однако даже при превышении шага, требующегося для правильно монтажа кровли, имеется выход. Это устройство усиливающей контробрешетки. Правда она увеличит и вес крыши, и бюджет строительства. Поэтому с шагом стропил разобраться лучше до сооружения стропильной системы.

Народные умельцы вычисляют шаг стропил согласно конструктивным особенностям постройки, банально разделив длину ската на равные расстояния. Для утепленных крыш шаг между стропилами подбирают, исходя из ширины плит теплоизоляции.

У нас на сайте вы можете найти калькулятор для расчета двускатной крыши , который возможно вам поможет при строительстве.

Двускатная крыша с разными скатами. Особенности двухскатных крыш

Конструктивная основа двухскатной крыши — наиболее упрощенный из всех возможных вариантов конструкций с множеством скатов. Концепцией двухскатной крыши является формирование, посредством скатов, двух наклонных плоскостей и фронтонов с противоположной стороны.

Причем, равнозначность уклонов вовсе не обязательна. Это позволяет не слишком строго привязываться к равнозначности длин этих скатов, поэтому показатели длины могут быть также совершено различными. К слову, именно эта особенность позволила возводить крыши с неидентичными скатами по параметрам и открыла больше возможностей в оформлении конструкций домов, что и привело к такой популярности этих крыш.

Как правило, пересечение скатов находится в месте расположения конька, он образует параллель с длинной стороной постройки. Простота этой конструкции обуславливает традиционную форму здания.

Преимущественный аспект двухскатных крыш заключается в превосходных защитных функциях. Зданию не будет грозить возникновение повреждений, вызванных плохими погодными условиями, поскольку отсутствие заломов скатов позволяет дождевым осадкам беспрепятственно стекать с поверхности крыши, а отсутствие углов, вогнутой формы, (их еще называют эндами), которые получаются в месте, где пересекаются скаты, решает проблему накопления снега на этих участках.

Симметричные параметры двухскатной крыши образовывают треугольник с равными бедрами в верхней части. Однако, тем, кто не желает проявлять стандартный и распространенный подход к покрытию крышей своего жилища, следует рассмотреть более интересные и усложненные варианты двухскатных крыш.

Ломаная конструкция, которой обладает двускатная крыша с разными скатами дает жильцам будущей постройки преимущества в увеличении жилого пространства внутри дома. Это может быть как обустройство дополнительной площади под большой чердак или сооружение мансарды.

Другой подход – отсутствие симметрии в проектировании двухскатной крыши. Со стороны такое решение имеет довольно необычный и оригинальный вид, однако пространство, образуемое на чердаке, гораздо меньше.

Более того, существуют еще и другие виды крыш с двумя скатами. Разноуровневое расположение скатов, заканчивающихся на разных высотах, не сходится в месте расположения конька. Этим обуславливается ломаная конструкция крыши. Безусловно, такой вариант по силам только специалисту в этом деле, однако, средства, вложенные в постройку такого плана, полностью оправдываются прекрасным результатом.

Двухскатная крыша из металлочерепицы: краткое руководство

Двускатная крыша из металлочерепицы является популярным вариантом в малоэтажном строительстве. Простая форма скатов упрощает монтаж и подгонку листов, а большой объем подкровельного пространства позволяет сделать полноценный чердак или утепленную мансарду.


depositphotos

Стропильная система

Возведение крыши начинается с монтажа стропильной системы, которая бывает двух видов: наслонная и висячая.

  • У наслонных систем стропила опираются на мауэрлат или верхнюю обвязку деревянного дома. А вверху они попарно сходятся и крепятся друг к другу или на коньковый прогон, стоящий на бабках с опорой на лежне (брусе обвязки на внутренней несущей стене). Первый вариант верхнего крепления называется распорным, второй — безраспорным.

  • У висячих систем каждую пару стропил собирают в треугольную ферму, в основании которой лежит брус нижней затяжки. Фермы опираются на мауэрлат или брус (бревно) обвязки.

Сечение стропильных ног должно быть не менее 150х50 мм. При длине более 6 м минимальная ширина увеличивается до 200 мм.
Оптимальный шаг стропил — 600 мм. Конкретная величина зависит от совокупных постоянных и временных нагрузок, угла уклона и особенностей здания.

На время монтажа собственная влажность древесины не должна быть выше 18%. Для увеличения срока службы все деревянные элементы стропильной системы и обрешетки обрабатывают антисептиками и антипиренами (или универсальными огнебиозащитными средствами). Обработку проводят два раза по чистой и сухой поверхности.

Для мауэрлата, стропильных ног и кобылок недопустим прямой контакт с кирпичом или бетоном — между ними должен быть слой гидроизоляции.

Гидроизоляция под металлочерепицу

После установки стропильной системы и перед началом кровельных работ за пределы кровли выводят все проходы дымоходов и вентиляционных каналов.

Укладку гидроизоляционного слоя под металлочерепицу проводят независимо от наличия утеплителя в кровельном пироге. Он защищает несущую стропильную систему и чердачное помещение от конденсата.

В качестве гидроизоляции используют многослойные полимерные пленки или паропроницаемые мембраны. Первые дешевле, вторые проще монтировать. Что лучше выбрать читайте в обзоре.

Пленку укладывают на стропила снизу вверх с перехлестом по горизонтальным швам на 150 мм. При наращивании в длину нахлест делают не менее 100 мм. По торцам скатов и вдоль карнизов материал должен выходить не менее чем на 20 см за пределы стен.

Первоначальное крепление мембраны к стропилам осуществляют степлером, окончательно фиксируют брусом контробрешетки, который задает зазор для вентиляции подкровельного пространства.

На утепленных крышах при использовании гидроизоляционной пленки применяется схема с двойным вентиляционным зазором.

Крепление гидроизоляции у конька зависит от характера эксплуатации чердака:

  • Для полностью утепленной или комбинированной кровли, с размещением утеплителя до конька, мембрану стелют непрерывным слоем. В том числе при прохождении конькового узла.
  • Для неутепленной кровли укладку мембраны на скате заканчивают не доходя до конька. «Разрыв» гидроизоляции обеспечивает вентиляцию холодного чердака. В комбинированной кровле, с размещением утеплителя до верхней обвязки (ригеля), разрыв устраивают, если уровень потолка мансарды ниже конька на 1.
    5 м и более.

Обрешетка

Обрешетку под металлочерепицу делают из обрезной доски размером не менее 100х25 мм (для шага стропил 600 мм), 100х32 мм (для шага стропил 900 мм и более).

Первую доску прибивают по карнизному свесу. Толщина этой доски должна быть приблизительно на 10 мм больше остальных. Эта разница компенсирует несовпадение на поверхности ската уровней точек крепления к карнизу первого ряда металлочерепицы и опирания на них второго ряда.

Расстояние от края первой доски до осевой линии второй доски на 50 мм меньше, чем расстояния между осевыми линиями всех остальных досок обрешетки. Конкретные размеры зависят от модели металлочерепицы.

Если последние по скатам доски обрешетки не «попадают» на коньковый узел, для крепления коньковой планки устанавливают дополнительные доски.

Торцевые доски скатов по фронтону крепят с возвышением над уровнем обрешетки. Размер превышения равен высоте волны профиля.


depositphotos

Монтаж кровли

При неорганизованном водостоке монтаж кровли начинают с крепления карнизной планки. Если предусмотрена установка водосточных желобов, то монтаж начинают с крепления кронштейнов для них. Расположение кронштейнов должно обеспечивать необходимый угол уклона к водосточной трубе, и их устанавливают с таким расчетом, чтобы карнизная планка заходила в желоб.

После монтажа карнизной планки, к ней с помощью самоклеющейся ленты крепят нижний край гидроизоляции.

Укладку металлочерепицы ведут с торца ската, который определен изготовителем для этой модели как начало монтажа. Схема укладки, порядок крепления листов к обрешетке и между собой, наращивание по длине оговаривается в инструкции изготовителя.

По окончанию укладки кровельного покрытия, монтируют торцевые и коньковые планки.

Теплоизоляция крыши

В холодном чердаке утепляют только перекрытие. При обустройстве мансарды есть два варианта утепления кровли:

  • Если весь объем чердака двускатной крыши отводят под жилое помещение, то утепляют оба ската от карниза до конька.
  • У комбинированной кровли утепляют только ограждающие поверхности мансарды — стены и часть крыши (теплый контур).

Пароизоляцию для защиты утеплителя монтируют по стропилам и обрешетке стен со стороны помещения.

Как создать двускатную крышу в Rhino 3D

Добро пожаловать в наш учебник по созданию двускатной крыши с помощью Rhino от Architecture Genie. Двускатная крыша – это классическая конструкция, которую можно встретить как в жилых, так и в коммерческих строениях.

Он имеет треугольную форму и имеет фронтоны или треугольные стены на каждом конце. Хотя создание двускатной крыши в Rhino поначалу может показаться сложным, мы разберем процесс шаг за шагом, чтобы даже те, кто не знаком с программой, могли уверенно справиться с этой задачей.

В этом уроке мы также проведем вас через процесс строительства двускатной крыши сразу на нескольких зданиях, что позволит вам быстро создавать модели участков, экономя время на моделировании каждого здания по отдельности. Кроме того, переход к другим типам крыш, которые вы можете создать, упоминается в конце этой статьи.

Итак, являетесь ли вы опытным пользователем или новичком, желающим узнать больше о Rhino, мы надеемся, что это руководство окажется для вас полезным и вы узнаете из него что-то новое.

оглавление

  • Как сделать двускатную крышу в Rhino шаг за шагом
  • Какие еще типы крыш можно создать в Rhino?

Как сделать двускатную крышу в Rhino шаг за шагом

В приведенном ниже упражнении по архитектурному моделированию будет показан точный процесс создания двускатной крыши, чтобы вы могли построить идеальную крышу для своей модели. Процесс начинается с уже установленных стен здания и заканчивается добавлением дополнительных деталей, таких как изменение текстуры крыши, чтобы подготовить ее к экспорту.

Мы рекомендуем следовать за вашей собственной моделью в Rhino, так как это упростит задачу.

Шаг 1: Постройте стены здания

Чтобы добавить здание на крышу, вам нужно будет начать с моделирования стен, чтобы вы знали, где проходит граница крыши, и вы могли представить себе, где фронтоны крыши. будет.

Для этого вы можете использовать инструмент «Прямоугольник», чтобы создать контур стены на одной плоскости в Rhino, а затем использовать «Смещение» команда для определения толщины стены. Затем команда «PlanarSrf» , которая создаст поверхность между контуром внешней стены и внутренней.

Чтобы получить более подробное руководство по этому вопросу, прочтите также статью о том, как создать стену в Rhino, которая проведет вас через это, прежде чем создавать крышу. ” , чтобы сформировать контур, как показано ниже. Желательно, чтобы это было как можно более точным, поскольку вы могли бы создать технический чертеж (например, план) из этой модели в будущем, и наличие правильных размеров с самого начала поможет вам.

Шаг 2: Сначала создайте край крыши

Начните с контура крыши и создания кривой, обводя внешнюю стену модели. После этого используйте команду «Смещение» для создания свеса крыши.

На этом шаге вы можете получить подробные сведения о точных размерах, которые вы хотите для свеса, если модель масштабируется, но можно угадать, какой длины должен быть свес, исходя из того, что выглядит точным. Полезно отметить, что чем больше расстояние смещения, тем меньше наклон фронтонов крыши.

В результате вам, возможно, придется переходить от шага 2 к шагу 3, чтобы найти правильный фронтон, подходящий для вашей крыши. Чтобы было понятно, мы сделали кривые модели красными, добавив их на другой слой.

Затем переместите внешнюю линию смещенной кривой немного вниз. Нажмите на эти две линии, которые вы создали, и выполните команду «Loft» . Это должно дать вам самый внешний край крыши, и вы можете начать раскрашивать его, чтобы различать его между стенами модели.

Шаг 3: Используйте команду скругления для создания фронтонов крыши

Теперь, когда вы создали свес крыши на предыдущем шаге, теперь легко скруглить все фронтоны крыши, которые вы хотите. Команда «скругление» продолжает угол кривой, которую вы создали, поскольку кривые встречаются в одной точке, как показано ниже зеленым цветом.

Просто введите команду, а затем выберите два наклонных конца каждого выступа, где должен появиться треугольник. Линии должны продолжаться, чтобы встретиться в одной точке.

Опять же, было бы полезно сделать это в другом слое, потому что, когда вы завершаете модель, эти кривые могут быть удалены. В любом случае вам может понадобиться также переключить настройки, которые вы создаете для этих скруглений, чтобы создать линии, которые не имеют радиуса, и хотите ли вы удлинить двускатную крышу, используя дугу или линию. Все эти настройки можно изменить в панели команд после ввода команды «скругление» .

После того, как вы это сделаете, соедините линии треугольника, который вы создали, чтобы сформировать контур крыши, которую вы хотите. Убедитесь, что вы уверены в том, с какой стороны вы хотите сформировать фронтон (где есть треугольная форма) и с какой стороны вы хотите сделать плоский край.

Шаг 4: Лофт кривых для создания крыши

Как вы видите, крыша начинает обретать форму, и на этом этапе к крыше добавляются окончательные поверхности, чтобы она выглядела реалистично. Иногда на этом шаге вы можете обнаружить, что вам нужно вернуться и повторить шаг 1, так как поверхности крыши не так наклонены, как вы хотите.

Тем не менее, путем проб и ошибок вы должны быть в состоянии придумать работающий дизайн, двигаясь вперед и назад, изучая шаги.

Чтобы завершить этот шаг, введите команду «Лофт» , а затем выберите каждую сторону треугольника, чтобы создать крышу треугольной формы. Кроме того, выберите конец двускатной крыши и верхнюю линию, которую вы создали в конце шага 3, чтобы также создать более длинные трапециевидные формы крыши. В нашем примере это сделано оранжевым цветом.

Оставьте любые части крыши, которые будут накладываться друг на друга, так как это то, для чего нужен последний шаг урока.

Шаг 5: Вытяните остальную часть крыши с заданным направлением и базовой точкой

Чтобы завершить последнюю секцию крыши, вместо того, чтобы продолжать чердак, что приведет к перекрытию форм, вы можете выдавить конец крыши. крыша.

Во-первых, введите «ExtrudeCrv» в командную строку и нажмите на два края треугольной формы. Затем нажмите «Ввод».

Затем используйте настройки при вызове этой команды, чтобы выбрать «базовая точка» , которая находится в конце выступа, а затем, используя настройки «направление» , щелкните конец этой кривой, который находится рядом с концом крыши.

Наконец, закройте конец треугольной формы, что можно сделать снова с помощью команды «Лофт» , и это последний шаг в создании крыши вашей модели Rhino.

Чтобы крыша отображалась лучше, мы изменили цвета слоев крыши и отобразили ее в «Арктика» вид, чтобы было понятно, как выглядит окончательный дизайн. Мы надеемся, что вы сможете правильно следовать инструкциям.

Теперь вы сможете добавить в свой дом мебель, может быть, лестницу и даже масштабные фигуры, чтобы сделать модель более реалистичной изнутри.

В дополнение к этому, снаружи вы можете добавить фасад здания в Rhino 3D, следуя этому руководству, чтобы действительно оживить вашу модель.

Какие еще типы крыш можно создавать в Rhino?

Если вы не уверены в конструкции двускатной крыши, которая является наиболее распространенной конструкцией крыши, вы можете создать конструкцию крыши, которая больше соответствует вашему вкусу.

Изогнутая черепичная крыша

Изогнутая черепичная крыша представляет собой кровельную систему, в которой черепица имеет слегка изогнутую или арочную форму. Черепица, которая используется на них, предназначена для использования на контурных или закругленных крышах, а не на более распространенных плоских или скатных крышах.

Точно так же плитка обычно изготавливается из глины или бетона и обжигается в печи для затвердевания и придания ей характерного цвета и текстуры. При моделировании этого в Rhino вы можете использовать плагин рендеринга, такой как Vray или Lumion, или, возможно, добавить текстуры в Rhino, чтобы представить его.

Колонны навеса

У входа в здание можно смоделировать колонны навеса, если вы хотите, чтобы здание представляло нечто более классическое. Это отличный способ укрыть вход в здание, которое вы моделируете.

Параметрический потолок

Параметрический потолок — это тип потолочного дизайна, который создает индивидуальную, сложную и динамичную геометрическую форму с использованием кодов Rhino и, возможно, плагинов. Параметрический потолок создается путем настройки набора переменных или «параметров» для создания различных форм, узоров и визуальных эффектов.

Эти параметры могут включать размер, форму и ориентацию отдельных элементов, составляющих потолок, а также их общую компоновку и расстояние между ними. Полученный дизайн потолка может быть очень скульптурным и органичным, или он может быть более геометрическим и точным по внешнему виду.

То, как будет выглядеть параметрический потолок, зависит от дизайнера, поскольку это зависит только от способа создания потолка. В современной и современной архитектуре и дизайне параметрические потолки становятся все более частыми и популярными методами оформления.

Чтобы сохранить современный вид внутри здания, вы также можете сделать часть потолка треугольной.

Купол

Изучая, как создать купол в Rhino 3D, вы можете следовать нашему руководству. Симметричная структура купола может быть использована для создания внутреннего потолка здания или внешней крыши и достигается путем создания ряда арок, которые встречаются в центральной точке, создавая полусферическую форму.

Используйте это как альтернативу двускатной крыше, если здание, к которому вы добавляете крышу, уже имеет сферическую форму или у вас есть конструктивные требования к зданию, например, необходимость равномерного распределения веса.

Подушки из ЭТФЭ

Подушки из ЭТФЭ — это тип материала, который обычно используется в архитектуре и строительстве для создания компактных, прозрачных и долговечных подушек или подушек. ETFE (этилентетрафторэтилен) представляет собой пластик на основе фтора с высокой прочностью на растяжение, гибкостью и устойчивостью к атмосферным воздействиям, ультрафиолетовому излучению и химическим веществам.

Они создаются путем нагревания и экструзии смолы ETFE в тонкую пленку, которой затем придают форму и запечатывают по краям, чтобы создать непроницаемую структуру, которая наполняется воздухом, известную как подушки из ETFE. Затем эти структуры используются в качестве альтернативы прозрачным материалам, таким как поликарбонат или стекло. Особенно в зданиях, где необходимо много естественного света.

Вы можете смоделировать это в Rhino, воспользовавшись нашим учебным пособием по этой теме, и создать причудливый фасад или структуру освещения для своего здания.

Система изогнутых ферм крыши

Конструкция, типичная для больших зданий, таких как спортивные залы и склады, часто повторяет конструкцию изогнутой фермы крыши с изогнутой системой ферм крыши. Вы можете добавить это в качестве альтернативы двускатной крыше в Rhino, если вы проектируете большое здание, которое не выглядит практичным, если у него есть скатная крыша.

Экструдированная двускатная крыша — Grasshopper

F_Schmidt (Ф. Шмидт) 1

Привет,

Я пытаюсь выдавить сгенерированные объекты, чтобы получить двускатную крышу.

Объекты уже разделены пополам для выдавливания полилинии.
Особенно, когда дело доходит до углов с несколькими полилиниями, я не знаю, что делать.

графика1920×1037 94,6 КБ

Я все еще довольно плохо знаком с кузнечиком, поэтому я не знаю, подойдет ли вообще сценарий.

Надеюсь, кто-нибудь сможет мне помочь.

С уважением и желаю вам отличного дня,

Фабиан

Question_GableRoof. gh (20,7 КБ)

F_Schmidt (Ф. Шмидт)

30 октября 2022 г., 16:47 2

У кого-нибудь есть идея?

Джозеф_Остер 3

Тема обсуждалась в других темах:

Всем привет, вопрос кто нибудь знает как сделать двускатную крышу с изменением уклона, прикрепляю файлы, примерно как на картинке Кстати, изображение, опубликованное @Daani, и тема «Крыши Старого города» — это вальмовые, а не двускатные крыши. Иногда их комбинируют, как на этом изображении (ниже). Крыши могут быть очень сложными. [гейбл_хип_крыша]
Привет, ребята! Мне нужно сделать рендеринг старого города, поэтому я сделал скрипт, который рисует мои крыши (около 400-500). Частично работает как надо. Но есть несколько проблем, которые я не понимаю. В основном я воспроизвожу процесс, который показан здесь: https://geometrie.uibk.ac.at/elearning/dachusmittlung/2_1_Dachusmittlung-3D/2_1_Dachusmittlung-3D.html Мой подход к этому заключается в том, что я смещаю только один раз и соединяю угловые точки линией SDL. Если они пересекаются, я делаю 3-точечный с…

Джозеф_Остер 4

Некоторые аспекты представленной вами головоломки делают ее проще, чем предыдущие попытки. К сожалению, есть скрытые аспекты, которые сделали его намного сложнее, чем должно было быть, требуя, чтобы желтая группа (ниже) очищала лишние строки, которые вызывали проблемы для нового кода (белые группы) .

GableRoof_2022Oct30a1908×794 160 КБ

GableRoof_2022Oct30a.
gh (36,4 КБ)

1 Нравится

Ф_Шмидт (Ф. Шмидт) 5

Спасибо, @Joseph_Oster. Я буду смотреть в него.

Ф_Шмидт (Ф. Шмидт) 6

О, только что видел. Большое спасибо за ваше время.

симарронлофтинг 7

Ф. Шмидт,
Джозеф_Остер, безусловно, мастер. Его решение очень элегантно. Каждый раз, когда я смотрю на его решения, я чему-то учусь. Я побежал в этом по-другому. Глядя только на один из ваших «домов». Итак, вот действительно простой способ добраться туда только на одном.
Gable v1.gh (11,4 КБ)

Gablev11207×678 26,8 КБ

Счет

симарронлофтинг 8

F Schmidt,
Конечно, в зависимости от того, что вы делаете, вы можете просто «срезать фаску», чтобы получить аналогичный результат.
Gable v1.gh (9 КБ)
Билл

Joseph_Oster 9

Симарронлофтинг:

Конечно, в зависимости от того, что вы делаете, вы можете просто «срезать фаску», чтобы получить аналогичный результат.

Оба ваших файла не имеют встроенной геометрии, поэтому я взял выдавливания из исходного потока (мой и @F_Schmidt) , и все они терпят неудачу:

Gable v2.914×369 31,7 КБ

Gable v2.gh (80.1 КБ)

цимарронлофтинг 10

Джозеф, вы правы. Я сделаю репост.
Билл

Джозеф_Остер 11

Вот неуклюжая попытка справиться с одним зданием/крышей за раз. Это зависит от знания торцы фронтона всегда находятся на ребрах длиной 6 единиц , что, конечно, совсем не является общим решением. А TweenCrv не может найти правильную срединную линию на двух из четырех угловых зданий, что очень плохо!

GableRoof_2022Nov1a1288×496 57,3 КБ

GableRoof_2022Nov1a. gh (81,3 КБ)

Как я уже говорил:

Джозеф_Остер:

Некоторые аспекты головоломки, представленной @F_Schmidt, делают ее проще, чем предыдущие попытки. К сожалению, есть скрытые аспекты, которые сделали его намного сложнее, чем это должно было быть, требуя от желтой группы убрать лишние строки, которые создавали проблемы для нового кода.

П.С. Вот альтернатива TweenCrv , которая работает в этом случае, но опять же, это далеко не общее решение.

GableRoof_2022Nov1b1670×470 62,2 КБ

GableRoof_2022Nov1b.gh (82,1 КБ)

П.П.С. Кстати, думаю стоит отметить, что этот код все равно работает при прививке списка построек.

GableRoof_2022Nov1bb1898×497 112 КБ

GableRoof_2022Nov1bb.gh (42,4 КБ)

Я полагаю, что следующей задачей будет расширение этих крыш, чтобы у них были нависающие края.

2 лайков

cimarronlofting

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
