Крыша устройство металлочерепица: Устройство кровли и крыши под металлочерепицу — конструкция и технология (видео и фото)

устройство своими руками, виды покрытий

Металлочерепичная кровля не так чтобы очень уж популярна, но встречается нередко. Привлекательна она небольшим весом — квадратный метр весит 4,5 килограмма — и относительно невысокой ценой — от 200 руб/м². Если высоты листа хватает, чтобы перекрыть всю кровлю, то и монтаж получается очень быстрым и несложным. Особенно на двухскатных кровлях простой формы. Так как бани обычно имеют не очень большие габариты, то чаще один лист перекрывает всю высоту ската. Это позволяет с легкостью делать металлочерепичные кровли своими руками.

Но с металлочерепицей не все просто: есть разные виды покрытий, с разной степенью устойчивости к внешним воздействиям. Будем разбираться.

Содержание статьи

• 1 Строение металлочерепицы
  • 1.1 Виды полимерных покрытий
• 2 Правила работы
• 3 Достоинства и недостатки
• 4 Пирог кровли из металлочерепицы
  • 4. 1 Раскатываем гидроизоляцию
  • 4.2 Набивка обрешетки
  • 4.3 Утепление и звукоизоляция
• 5 Установка металлочерепицы

Строение металлочерепицы

Фактически это стальной лист со сформованным прокаткой и штамповкой рельефом. В готовом виде он очень напоминает традиционную керамическую облицовку. Использоваться может на скатах с углом уклона не менее 14°. Температурный режим использования от -50°C до +50°C. Материал обладает не самой большой степенью сопротивления агрессивным средам, потому желательно его применение в зонах с неагрессивной или слабоагрессивной атмосферой. Это значит, что в мегаполисах или вблизи крупных производств металлочерепичные крыши лучше не ставить.

Вообще есть этот материал на основе меди или алюминия, но в нашей стране больше распространен стальной вариант — он более доступен по цене. Для изготовления этого кровельного материала используют листовую сталь толщиной 0,4-0,6 мм. Так как она ржавеет, на листы наносят несколько защитных слоев, которые обеспечивают более длительный срок эксплуатации.

Сначала отштампованные заготовки цинкуют. Обрабатывать могут чистым цинком или его сплавом с алюминием в разных пропорциях. Используются для создания защитного слоя еще кремниевые сплавы, но они применяются реже. Затем листы грунтуют и пассивируют (создают защитную оксидную пленку).

На обработанный металлический лист наносится полимерное окрашенное покрытие. Во многом от его характеристик зависит долговечность метало-черепицы. Потому при выборе важно обратить внимание, во-первых на толщину стали, из которого она изготовлена, а во вторых на тип обработки — цинкования (чем больше слой, тем длиннее срок службы) и защитно-декоративного покрытия.

Виды полимерных покрытий

Защитное полимерное покрытие металлочерепицы может наноситься только на лицевую поверхность (односторонняя) или на обе (двусторонняя). На двусторонней черепице материал на лицевой и тыльной стороне может быть одинаковым, а может — разным.

Покрытия бывают следующие:

Как часто бывает, материалы с хорошими характеристиками имеют приличную стоимость. При ограниченном бюджете выбирайте метало-черепицу с защитным слоем из полиэстера (лучше матового) или пластизола. Если позволяют средства — берите Пурал, ну а если хотите кровлю на века, то ПВФ2.

Правила работы

С любым типом материалов нужно знать, как работать. При монтаже металочерепицы необходимо:

Требования не слишком сложные, но знать их необходимо. Просто нужно постоянно помнить, что это довольно тонкий лист металла, хоть и большого размера (до 8 метров).

Достоинства и недостатки

Чтобы окончательно определиться, стоит или нет крыть баню металлочерепицей, суммируем достоинства и недостатки.

К положительным качествам относят:

Для равновесия необходимо знать и о недостатках, а также о том, как с ними бороться.

Пирог кровли из металлочерепицы

Перед закупкой материалов необходимо проверить кровлю: подходит ли для нее этот материал. Для этого проверяем:

Начинают устройство кровли с возведения стропильной системы. В большинстве случаев используют бруски 150*50 мм или 100*50 мм. Шаг установки — 60-90 см в зависимости от ветровых нагрузок и количества выпадающего за зиму снега. Для обрешетки используют доску толщиной 24 или 32 мм, шириной 100 или 150 мм.

Древесину брать хорошо высушенную. Если закрутить шуруп во влажное дерево, то при усушке появляется люфт, материал начнет «гулять», создавая дополнительный шум. Потому рекомендуемая влажность — 8-12% или меньше. Перед установкой весь пиломатериал обрабатывают антибактериальными и противопожарными пропитками.

Раскатываем гидроизоляцию

К выставленным и проверенным во всех плоскостях стропилам прикрепляют пленку гидроизоляции. Ее раскатывают горизонтально, начиная с нижнего края крыши. Причем нижний край пленки первого ряда должен заходит на карнизную планку.

Натягивать не нужно — она должна немного провисать. По провисшей пленке затем будет стекать конденсат и попадать в желоб водостока.

Следующую полосу укладывают выше первой с заходом не менее 15 см, проклеивают скотчем. Крепят к стропилам или небольшими гвоздиками, или скобами из строительного стиплера. Можно закрепить гидроизоляцию планками контробрешетки — они прибиваются по стропилам. В этом случае будет улучшена вентиляция подкровельного пространства.

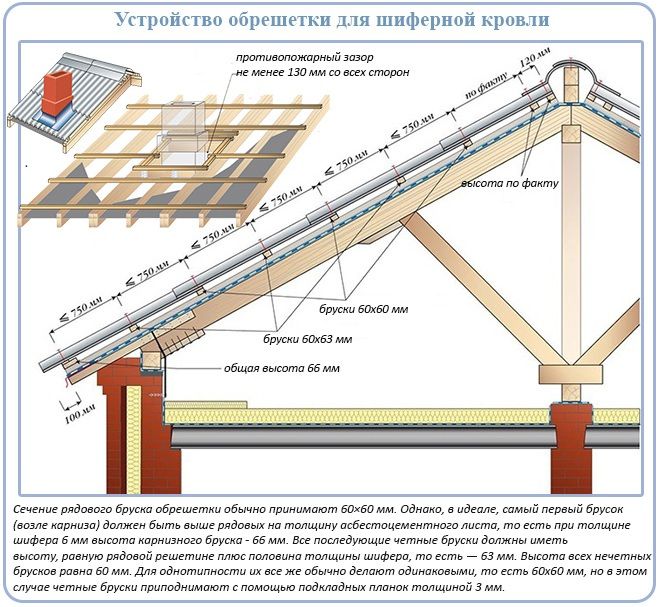

Набивка обрешетки

Поверх пленки гидроизоляции закрепляют бруски обрешетки. Нижний брусок монтируют под верхний край ступеньки листа. Потому его высота должна быть больше остальных: к ней добавляется высота волны (у каждого профиля она своя, указывается в технических данных). Первый брусок обрешетки набивают параллельно свесу кровли. Следующий — на расстоянии 28 см, все остальные — с шагом 35 см.

В ендовах, местах прохода труб, вокруг окон (ели есть) обрешетку делают сплошной. Вдоль конька с обеих сторон набиваются по две доски (одна от другой на расстоянии 50 мм).

Утепление и звукоизоляция

Звуко- и теплоизоляция укладываются со стороны чердака или подкровельного пространства. Тут нужно сделать так, чтобы между верхним краем стропил и поверхностью теплоизоляции было расстояние не менее 20 мм. Оно обеспечит провисание пленки, и создание того самого желоба, по которому будет бежать конденсат. Также зазор будет способствовать лучшей вентиляции. Для устройства этого зазора, скорее всего, придется устраивать контробрешетку. Что-либо иное придумать сложно.

Толщина утеплителя рассчитывается в каждом конкретном случае, но нужно иметь в виду, что металлочерепица хорошо проводит тепло. Это значит, что для того чтобы удержать его внутри бани потребуется увеличенный слой утеплителя и тщательное его уплотнение, исключающее возникновение мостиков холода. Это значит, что между лагами и утеплителем не должно быть щелей.

Теплоизолятор со стороны помещения накрывается пароизоляцией, которая прибивается к лагам. Сверху может настилаться отделочный материал.

Установка металлочерепицы

Собственно начинать монтаж листов металлической черепицы можно сразу после устройства обрешетки, оставив утепление и пароизоляцию «на потом».

Первой прибивается карнизная планка. Она крепится вдоль свеса кровли. Затем, если есть ендовы, в них устанавливается специальные элементы (нижние ендовы).

Схема установки зависит от высоты ската кровли и листа. Если кровля двускатная и вся поверхность перекрывается одним листом, монтаж будет чрезвычайно простым. Нужно будет один за другим разместить и прибить несколько целых или обрезанных вверху листов, а потом закрыть торцы и конек. При этом один лист заходит на другой на 60-85 мм, в зависимости от профиля.

Нижний край листа должен выступать за обрешетку на 40 см. Тогда вода будет попадать точно в водосточный желоб.

Если одного листа не хватает, делаем два ряда. Верхний ряд заходит на нижний на 100-120 мм (тоже зависит от профиля металлочерепицы). При монтаже перекрывающихся листов они сначала закрепляются в месте стыка одним гвоздем (саморезом) в гребень (выступ), затем выставляются и тогда крепятся уже окончательно. Сначала по краю, затем в середине листа.

Каждый 1м² кровли должен быть закреплен в 6-8 местах. Но крепить нужно не в гребень, как в месте стыка, а в низ вол

ны. В качестве крепежа используются специальные саморезы или гвозди с окрашенными в тон кровли шляпками. При повреждении покрытия шляпок крепеж использовать нельзя, разве что покрасить его. Под каждый гвоздь или саморез укладывается прокладка, которая будет герметизировать место соединения. Именно от качества прокладок зависит срок службы кровли: как только они потеряют эластичность, в соединение попадет вода и начнется коррозия.

Начинать монтаж советуют справа. Порядок расположения листов может быть разным:

• сначала вдоль свеса, потом во втором ряду;
• в первую очередь вдоль конька, потом ниже, подсовывая лист под уложенный выше;
• в шахматном порядке.

Порядок укладки неважен. Важно правильное закрепление. Необходимо следить, чтобы лист и карниз были перпендикулярны, не допускать отклонений. Тогда нижняя и верхняя кромка будут ровными. Если же где-то образовался перекос (зубья), значит два листа где-то выставлены неверно — их замки не стыкуются. Результатом будет затекающая в щели вода.

Для устранения недостатка следует аккуратно удалить крепеж и снять листы. Желательно для укладки использовать новые, но если это слишком накладно, все отверстия следует прокрасить. Потом листы снова выставить и выровнять. Закреплять по возможности в уже имеющиеся отверстия. Какие-то точно совпадать не будут, потому их предварительно и защитили краской.

При отсутствии опыта до окончания монтажа не крепить листы по поверхности, а только в стыках и по бокам.

Так демонтаж проще и меньше дырок в металлочерепице. По поверхности потом крепить, осторожно передвигаясь по кровле в мягкой обуви.

Самый последний этап — установка фасонных элементов: на конек и боковины кровли. Они продаются уже готовыми, выбираются в тон кровле. Устанавливаются поверх листов с заходом 100 мм для наклонных поверхностей и 200 мм для горизонтальных.

Крыша из металлочерепицы мои советы. Монтаж устройство кровли из металлочерепицы

Думаю, говорить о популярности металлочерепицы будет излишним. Но, все же позволю сказать пару слов об этом кровельном материале.

Крыша из металлочерепицы

Популярность металлочерепицы обусловлена во многом своей низкой стоимостью, благодаря чему широко распространена на строительном рынке. Но, сравнительно низкая стоимость не является основным преимуществом кровельного материала.

Можно бесконечно долго говорить о необычайной красоте кровли из металлочерепицы, легкости ее эксплуатации, простоты монтажа и других положительных качествах этого материала.

Устройство кровли из металлочерепицы

Хочу отметить, что кровля крыши металлочерепицей включает в себя:

• · Устройство стропил;

• · Устройство кровельного скелета;

• · Устройство обрешетки;

• · Устройство кровли;

• · Установка доборных элементов и системы слива воды.

Для осуществления монтажа кровли из металлочерепицы, вам потребуется:

В качестве ножниц для нарезания листов, можно использовать ручные ножницы для резки металла, допустимо также использование ножовки с мелкими зубьями. Можно использовать и электрические ножницы, электролобзик. После того, как нарежете листы, я рекомендую смести стружки, так как они могут существенно испортить покрытие.

Категорически запрещаю вам нарезать листы при помощи болгарки, так как под воздействием высокой температуры, происходит выжиг не только выжиг полимерного покрытия и его деформация, но и плавление цинка, что в свою очередь способствует развитию процесса коррозии.

Для крепления к обрешетке, я рекомендую использовать фирменные саморезы:

• · Master Coat (Финляндия, маркировка «МП»)

• · Ferrometal (Финляндия, маркировка «fm»)

• · SFS Stadler (Швейцария, маркировка «sfs»).

Главным отличием этих саморезов является длительный срок службы, который примерно равен сроку службы самой кровли из металлочерепицы. Для их вкручивания, я рекомендую использовать либо шуроповерт, либо электрическую дрель, которая имеет регулятор оборотов.

• Хочу отметить, что в своей практике я после монтажа кровли закрашиваю саморезы цветом металлочерепицы. Но, об этом позже.

После того, как мы подготовили весь материал, следует произвести контрольный обмер скатов крыши, так как при строительстве могли быть допущены небольшие отклонения от проекта, что впоследствии может негативно отразиться на устройстве всей кровли.

Затем следует произвести проверку прямоугольности и плоскостности крыши, измерив при этом диагонали скатов. Наличие небольших дефектов можно скрыть при помощи доборных элементов.

Монтаж кровли из металлочерепицы

Сам по себе процесс монтажа кровли не представляет собой сложной процедуры, если вы имеете представление об этой процедуре. После всех вышеописанных процедур мы можем смело приступать выполнению основной задачи – монтажу кровельного материала.

Для того, чтобы обеспечить вентиляцию подкровельного пространства необходимо правильно смонтировать обрешетку и контробрешетку. Для обеспечения гидроизоляции, следует использовать антиконденсантные пленки.

Затем стоит приступить к монтажу карнизной планки, которая служит защитой нижнего края обрешетки от действия атмосферных осадков. Прибивать карнизную планку я рекомендую оцинкованными гвоздями к обрешетке в шахматном порядке, применяя шаг в 30см.

Монтаж листов при двускатной крыше, следует начинать с левого или правого торца любого из скатов. Если же крыша имеет шатровый тип, то монтаж следует начинать с середины ската и двигаться в разные стороны, равномерно укладывая листы.

Листы кровли следует равнять по краям карнизной планки. Крепятся листы при помощи саморезов с уплотнительной шайбой в прогибе волны, перпендикулярно обрешетке. Хочу обратить ваше внимание на то, что расходуются саморезы примерно 6-8 штук на 1м2.

Ремонт кровли из металлочерепицы

Ремонт кровли из металлочерепицы осуществляется по принципу замены поврежденных листов на новые. Ремонтировать следует, придерживаясь тех же правил и принципов, что и при процессе монтажа.

Тонкости монтажа

Хотелось бы отметить, что для того чтобы усилить тепло и гидроизоляцию, можно с внутренней стороны покрыть кровельные листы битумной мастикой и уделить внимание герметизации узлов кровли из металлочерепицы. Это еще и продлит срок службы кровли в целом.

В заключении хочу сказать вам, что если у вас возникла необходимость в проведении монтажных работ кровли, то доверьте этот процесс профессионалам, коими мы и являемся.

Рекомендую мои другие статьи о крыше из металочерепицы

— Особенности конструкции кровли из металлочерепицы и мансардной кровли

— Кровля из металлочерепицы, достоинства, цена, тонкости монтажа
