Стропильная система двухскатной крыши своими руками – устройство, конструкция и монтаж (видео, схемы)

Правильно сконструированная и собранная согласно технологии, крыша служить барьером, предотвращающим проникновение внутрь дома холодного воздуха и влаги. Снаружи невооруженным взглядом мы видим только малую часть конструкции – кровельное покрытие. Но каркас крыши, который является наиболее важным компонентом, выполняет основные опорные функции и принимает на себя воздействие ветровой и снеговой нагрузок.

Чтобы он не деформировался в результат эксплуатации, необходимо правильно рассчитать величину сечения его элементов и определить расстояние между ними с учетом веса кровельного материала, уклона и климатических условий. В этой статье мы расскажем, что собой представляет стропильная система двускатной крыши дома, из чего она состоит, как проектируется и собирается своими руками.

Содержание статьи

• 1 Что такое стропильная система?
• 2 Виды стропильных систем
  • 2. 1 Наслонная
  • 2.2 Висячая
  • 2.3 Комбинированная
• 3 Конструкция
• 4 Расчет (угол, нагрузка, длина)
  • 4.1 Рассчитываем угол наклона
• 5 Технология сборки
• 6 Видео-инструкция

Что такое стропильная система?

Стропильная система для двускатной крыши дома – система взаимосвязанных опорных элементов, которые в совокупности составляют каркас конструкции.

Она изготавливается из древесины или металла в соответствии с расчетом нагрузок, которые будут воздействовать на них в процессе эксплуатации. Стропильный каркас кровли выполняет следующие функции:

1. Придает кровельным скатам необходимый уклон. Традиционную форму в виде равностороннего прямоугольника двухскатной крыши придает именно стропильный каркас, формирующий уклон между основанием кровли и ее коньком. Расположенная под углом поверхность, позволяет снегу и воде свободно соскальзывать со ската.
2. Распределяет нагрузку от веса кровельного пирога. Вес кровельного пирога с учетом снеговой нагрузки может достигать до 500 кг/м2, поэтому двухскатная кровля подвергается интенсивной нагрузке особенно в зимний период. Стропила двускатной крыши равномерно распределяют вес, который на них ложиться, а затем передают нагрузку на несущие стены и фундамент дома.
3. Служит основой для крепления термоизоляции и кровельного материала . Стропильный каркас кровли служит своеобразным скелетом конструкции, вокруг которого строится ее «тело». Между стропильных ног должна устанавливаться термоизоляция, а на обрешетку фиксируется кровельное покрытие, которое защищает от проникновения влаги.

Обратите внимание, что конструкция стропильной системы двухскатной крыши достаточно сложна для проектирования и сборки, особенно если у мастера не хватает опыта. Ведь чтобы она была способна выдерживать интенсивные нагрузки, нужно правильно рассчитать сечение стропил и шаг стропил, учитывая уклон и длину скатов, используемый кровельный материал, а также составить чертеж, по которому будет выполняться сборка.

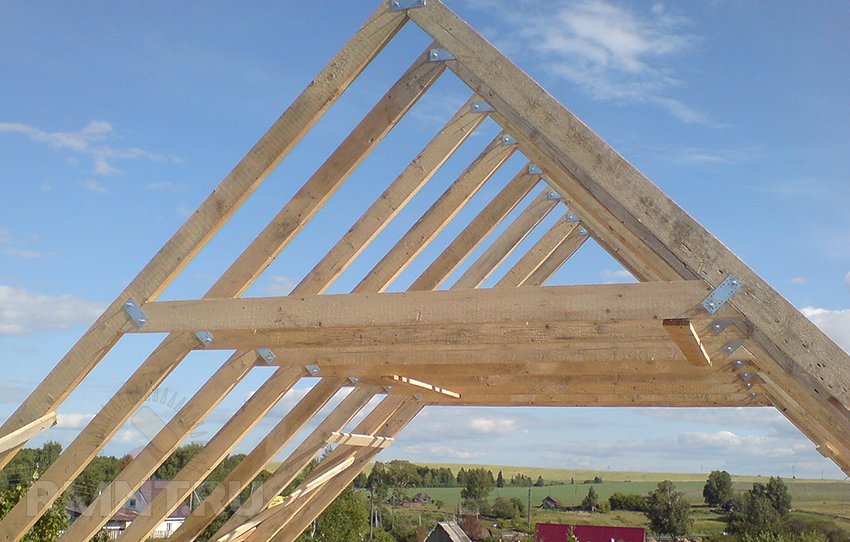

Конструкция двухскатной крыши

Виды стропильных систем

Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

Наслонная

Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.

Наслонная система двускатной кровли

Висячая

Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам. Считается, что сложность висячей схемы крепления стропил намного выше.

Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.

Висячая стропильная система двускатной кровли

Комбинированная

Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

Комбинированная стропильная система

Важно! Скользящая стропильная крыша – еще одна разновидность каркаса, которая отличается тем, что стропильные ноги устанавливают на мауэрлат не с помощью жесткого крепления, а используя подвижную опору.

Скользящее крепление позволяет кровле менять в пределах запаса хода размеры в процессе усадки деревянного дома.

Конструкция

Устройство стропильной системы двухскатной крыши любого из перечисленных видов представляет собой совокупность вспомогательных и опорных элементов. Они распределяют равномерно вес кровельного пирога, а также компенсируют распирающие и изгибающие нагрузки, возникающие между ними.

Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в регионе строительства, а также уклон конструкции. В состав стропильного каркаса двухскатной кровли обычно входят следующие элементы:

1. Мауэрлат. Мауэрлатный брус установить на наружные стены дома, на которые опираются кровельные скаты. Он служит для смягчения давления на опоры и равномерного распределения нагрузки от веса кровельного пирога. Он изготавливается из прочного бруса с сечением 150х150 мм или 200х200 мм и крепится к верхнему поясу стен с помощью анкерных болтов или длинных металлических шпилек.
2. Лежень. Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а на него нужно выставлять вертикальные стойкий для монтажа конькового прогона.
3. Стропильные ноги. Этим термином обозначают элементы каркаса, которые изготавливаются из досок с сечением 150-40 мм и устанавливаются под углом к основанию крыши, формируя угол наклона ската. Какое делать расстояние между стропилами, их длину и толщину определяют с помощью расчета, учитывающие совокупные нагрузки, которым они подвергаются в процессе эксплуатации.
4. Затяжка. Затяжкой называют балки, которые располагают горизонтально и связывают между собой ноги одной стропильной пары, чтобы снизить распирающую нагрузку на наружные стены конструкции. Ригель – это затяжка, установленная под самым коньком конструкции.
5. Стойки. Стойкой называется вертикальный брус, выставленный на лежень для поддержки конькового прогона. Определить какое расстояние должно быть межу стойками просто, ведь оно повторяет шаг стропил.
6. Подкосы. Диагонально расположенные подпорки, поддерживающие стропильные ноги посредине или в нижней части, предотвращая их прогиб, называют подкосами.

Конструкция стропильного каркаса

Учтите, что определить, как правильно расположить элементы стропильной системы может только расчет временных и постоянных нагрузок, которым они будут подвергаться в процессе эксплуатации. Вычисление совокупного веса кровельного пирога помогает определить верное расстояние между стропилами, вычислить их длину и необходимую толщину.

Расчет (угол, нагрузка, длина)

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

• Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
• Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
• Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
• Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Помните, что перед тем, как рассчитать стропила на крышу, нужно определиться с основными параметрами конструкции. В частности, необходимо точно знать высоту конька и уклон крыши, а также размеры перекрываемого помещения. Результатом выполнения расчета элементов крыши должен стать подробная схема стропильной системы, отражающая их размеры и углы между ними.

Формула расчета высоты конька двухскатной крыши

Выбор сечения стропил

Расчет нагрузок

Выбор материала

Рассчитываем угол наклона

Угол наклона склонов подбирается не в зависимости от эстетических предпочтений, а ориентируясь по погодным условиям, с учетом кровельного материала. Более крутые скаты 40-45 градусов сооружаются в районах с большим количеством снежного покрова, а более пологие 10-20 градусов в местах с сильным порывистым ветром.

Учитывайте, что чем круче склон, тем выше расход материалов, тем больше итоговая стоимость кровли. Обязательно во внимание принимают требования материала:

1. Черепица, шифер требуют уклона не менее 22 градусов, в противном случае, через стыки между элементами просачиваются осадки.
2. Металлочерепицу укладывают под углом не менее 14 градусов, так как она сильно страдает при порывах ветра, она может деформироваться или вообще слететь.
3. Мягкая кровля допускает угол наклона до 5-10 градусов, делая возможным покрытие ею склоны любой геометрии.
4. Ондулин считается одним из самых надежных материалов и может использоваться даже для крыши с уклоном менее 6 градусов.
5. Профлисты нельзя укладывать под углом менее 15 градусов, однако склоны даже с допустимым уклоном желательно обработать герметиком для лучшей гидроизоляции.

Угол наклона скатов двухскатной крыши

Технология сборки

Перед тем, как монтировать каркас крыши, необходимо выполнить расчет параметров ее элементов, основанный на вычислении совокупной нагрузки на конструкцию, а также создать подробный чертеж, отражающий его результаты.

Имея перед собой схему каркаса, качественно осуществить монтаж стропильной системы двухскатной крыши намного проще. Технология сборки конструкции подразумевает следующую очередность:

1. Сначала на верхний пояс наружных стен, на которые будут опираться скаты укладывают мауэрлат, а на внутренние перегородки, если система наслонная, монтируют лежень. Эти элементы должны прочно фиксироваться с помощью анкерных болтов или шпилек.
2. Затем выполняют крепление стропил. Они фиксируются с помощью гвоздей к мауэрлату, а также соединяются между собой с помощью металлической накладки. Стоит напомнить, что в стропилах изготавливают выпил под мауэрлатный брус, а не наоборот. Сначала выполняется установка стропил, располагающихся с краю, чтобы по ним выставить уровень, по которому будут выравниваться остальные пары.
3. После установки стропил следует поставить вспомогательные опорные элементы, которые буду их поддерживать – подкосы, затяжки, схватки. Чтобы надежнее зафиксировать ригель, его конец делают с выступом в половину толщины бруса и подрубают его к стропилу, фиксируя гвоздями в нескольких местах.
4. Поверх стропильных ног приколачивают обрешетку, на которую фиксируется кровельный материал. Материал и шаг обрешетки выбирают в соответствии с характеристиками кровельного материала и уклоном крыши.

Помните, что грамотно сконструированная и качественно собранная стропильная система – залог прочности, надежности и долговечности двухскатной кровли. Поэтому не пренебрегайте помощью профессиональных кровельщиков и проектировщиков при создании проекта кровельной конструкции для вашего дома.

Схема сборки стропильного каркаса

Схематичный алгоритм сборки стропильной системы

Видео-инструкция

Стропильная система двухскатной крыши — устройство, крепление , схема

Стропильная система – это наиболее простая конструкция крыши, которая используется в строительстве. Для ее монтажа используют всего несколько элементов – согласно конкретным размерам кровли, количество этих деталей может становиться больше или меньше. С одной стороны, процесс достаточно простой, однако для того, чтобы справиться с этим самостоятельно, необходимы определенные знания в области возведения двускатной крыши. Только опыт и хорошие познания в технологиях помогут добиться качественного результата при монтаже.

Как выглядит двускатная крыша?

Особенности ее конструкции можно определить уже из самого названия: она состоит из двух скатов, которые имеют прямоугольную форму. Зачастую специалисты следят за тем, чтобы скаты имели одинаковые параметры, хотя в современном строительстве существуют и ассиметричные варианты – здесь скаты могут отличаться по своим размерам.

Скаты обязательно устанавливают друг к другу под конкретным углом – он называется наклоном. Коньковый брус играет роль линии соприкосновения – это еще одна часть стропильной системы. Он составляет наивысшую точку на крыше и называется коньком.

Также здесь имеются две боковые полости между скатами – фронтоны. Их основное отличие – это треугольная форма. Как только сконструирована крыша, боковину облицовывают панельными или листовыми материалами: это могут быть доски, ОСП, фанера и другие.

Как выглядит система стропильной двускатной крыши?

В основе конструкции скатов лежат стропильные ноги – по-другому их называют стропилами. Чаще всего они изготавливаются из качественных досок или брусьев, но бывают и стальные варианты. Если конкретно рассматривать домостроение, то здесь применяется исключительно древесина. Она болеет простая в использовании, да и по цене выигрывают у своих аналогов.

Однако двускатная крыша состоит не только из стропил. Такая конструкция предполагает наличие еще нескольких обязательных элементов. Подробнее рассмотрим их в следующем пункте.

Основные составляющие двускатной крыши

Двускатная крыша состоит из следующих деталей и компонентов:

1. Мауэрлат. Выглядит этот элемент как балка, которая непосредственно упирается в стропилы. Основная цель этого элемента – грамотное распределение нагрузки от стропильных ног до основания стен. Если не установить данную конструкцию, то давление стропил на стены будет точечным – такие места вызывают дополнительное напряжение в конструкции, что в результате может привести к появлению трещин на стенах.
2. Коньковый брус (также его называют коньком или прогоном). Он стыкует места соединения стропильных ног. Этот элемент не всегда можно увидеть в конструкции стропильной крыши – в некоторых вариантах кровли отказываются от его установки.
3. Затяжки. Их тоже можно увидеть не в каждом варианте конструкции. Они монтируются на висячих стропилах, если конструкция устанавливается на широкий дом.
4. Балки перекрытия – отвечают за формирование потолка и пола в части чердака.
5. Лежень (вариант балки перекрытия). Это еще одно вспомогательное основание для стоек, которые фиксируют стропила. Увидеть можно не в каждой конструкции.
6. Бабки – поддерживают стропильные ноги. Дополнительный элемент используют только, если длина пролета дома более 6 метров.
7. Подкосы или диагональные подпорки. Если опорных стоек недостаточно, чтобы стропильная система была надежной, то устанавливают их дополнительно к конструкции.
8. Также в некоторых случаях используются опорные стойки для конькового прогона. Если стропильная конструкция имеет слишком большую массу, то без них просто не обойтись. В этом случае специалисты собирают все строение под кровельным материалом (например, таким материалом может служить керамическая черепица).

Типы стропил

В конструкции двухскатной крыши может присутствовать два вида стропил: наслонные и висячие.

Наслонные стропила получили такое наименование за счет принципа их сооружения: они упираются своими нижними концами на стены, а верхними касаются конькового прогона. Такие элементы принимают на себя большую нагрузку, которая и может стать причиной появления дополнительных изгибов. Такая конструкция отличается особой прочностью, надежностью и имеет хорошую несущую способность. В верхней части, где стропила упираются в конек, можно увидеть несколько видов крепления:

• Крепеж производится у конька;
• Крепеж установлен между собой, но упирается все равно на конек.

Висячие стропила могут быть использованы не в каждом случае: их устанавливают только, если стены расположены на расстоянии не более 12 метров. В этом случае стропила будут упираться своей нижней частью в стены, а верхние соединены исключительно между собой (обычно здесь нет конькового прогона). Поэтому при большом разлете несущая способность значительно снижается.

При установке висячих стропил необходимо учитывать их значимый недостаток – на стены дома оказывается слишком большая опорная нагрузка. Для снижения давления устанавливают затяжки, которые формируют жесткий треугольник. Также в качестве затяжек могут использоваться балки перекрытия. Если же вы хотите дополнительно усилить конструкцию висячих стропил, то обязательно придется установить стойки и подкосы.

Особенности монтажа стропильной системы двускатной крыши различных видов

Поскольку виды стропильных систем имеют конструктивные особенности, то и технология их сборки будет значительно отличаться. Ниже подробнее разберемся, что из себя представляет каждый вариант.

Технология монтажа наслонных стропил

Специалисты говорят о том, что при монтаже наслонных стропил необходимо придерживаться конкретной технологии сборки. Для начала необходимо установить две опорные стойки с краев, которые располагаются под опорным брусом. Они выполняют сразу несколько задач – конструкция подпирает брус, а также формирует фронтоны здания. В нижней части они соединяются с мауэрлатом. При монтаже их необходимо устанавливать исключительно по вертикали – при этом верхние торцы располагаются в горизонтальном положении. Чтобы соблюдать эту технологию, нужно натянуть прочную веревку – проверить горизонтальность можно с помощью уровня. Если специалист обнаруживает некоторые отклонения, то низку опору необходимо будет поднять с помощью деревянных подпорок.

По уровню горизонтальной нити начинают устанавливать промежуточные опорные стойки, соблюдая обязательный шаг в 2-2,5 метра. Временные крепежные элементы подпирают эти конструкции, чтобы брусы стоек не сместились: для этого используются затяжки и подпорки. Далее на стойках укладывается коньковый брус, который там же и закрепляется.

Монтаж стропил двускатной крыши обязательно производится попарно. Неважно, с какой стороны вы решите начать монтаж конструкции. Сразу нужно закрепить конструкцию к коньку и мауэрлату. Основной момент, за которым нужно следить – это расстояние между ногами. Оно высчитывается, исходя из тяжести кровельного материала и его несущей способности. В проекте дома специалисты обязательно указывают этот параметр. Если этого требует конструкция, то устанавливают дополнительные опорные стойки и подкосы.

Установка висячих стропил

А вот монтаж висячих стропил сильно отличается от предыдущего варианта. Вся конструкция собирается в земле: здесь скрепляются стропилы и затяжка. Сначала кровельные фермы собирают в нужном количестве, а только потом их поднимают на уровень крыши. Некоторые специалисты все-таки могут отойти от этого правила и начать собирать стропилы на крыше: они сначала фиксируют одну ферму, а затем переходят к следующей.

Такие фермы из-за своих особенностей конструкции могут весить достаточно много. Именно поэтому специалисты не советуют поднимать их на такую высоту вручную: это будет опасно для мастеров и вызовет ряд сложностей. Поэтому целесообразнее заранее заказать подъемный кран, хотя такое решение и значительно повлияет на себестоимость всей конструкции.

Самый сложный этап в данном случае – это выставить готовые фермы. Заранее планируют шаг между ними и затем устанавливают фермы по месту монтажа – здесь используется временное крепление подпорками и укосинами. Между соседними фермами специалисты натягивают нить. При ее выставлении необходимо будет проверить два основных условия: натягивать нить следует строго по горизонту, а также ориентироваться на часть конструкции, которая выше остальных.

Далее специалисты поднимают те части конструкции, которые находятся ниже выбранного уровня. Финальный шаг в установке всей системы – это монтаж обрешетки, которая соединяет фермы в единую стропильную систему. Нижняя часть стропил обязательно прикрепляется к мауэрлату.

Правильный расчет стропил

Чтобы крыша дома соответствовала разработанному проекту, необходимо учесть в процессе работы следующие параметры:

• Длин стропильных ног;
• Выбранный шаг для их установки;
• Сечение пиломатериала, который используется в работе.

Высчитать необходимую длину не составит больших сложностей: специалисты при расчете используют теорему Пифагора по формуле c2=a2+b2. Стропила в данном случае играет роль гипотенузы треугольника, а высота крыши и половина ширины дома являются катетами в этой формуле. Каждый параметр легко можно замерить самостоятельно.

А вот над расчетом шага установки придется немного помучиться, поскольку показатель будет зависеть от массы кровельного материала, а также нагрузок, которые возникают во время выпадения осадков. Чем больше сумма нагрузок на крышу, тем меньший шаг нужно выбирать для установки конструкции. На практике у этого параметра есть определенный интервал: шаг может располагаться в районе от 60 см до 2 м. Метровый шаг обычно применяется в том случае, если в конструкции решено использовать профнастил с большими размерами гофры.

При определении сечения стропильных ног также стоит учесть нагрузку на кровлю, длину стропильных ног и выбранный шаг. Сечение в этом случае прямо пропорционально нагрузке, длине ног и шагу.

В целом же выбирать стропильную систему стоит, исходя из особенностей кровли и размера дома. Уже после того, как вы определитесь, необходимо будет учитывать все особенности строительного процесса.

| Использование стропил или ферм

Главная Фермы двускатной крыши

Строительные калькуляторы и диаграммы
Калькулятор кубических ярдов
Калькулятор уклона крыши
Калькулятор ферм
Калькулятор стропил
Оценка грунта для заделки столба
Коэффициент теплоизоляции
Квадратизация линий здания Пример

Использование готовых стропильных ферм может значительно сократить трудозатраты при устройстве двускатной крыши по сравнению со строительством стропил.

Фермы могут быть построены из пиломатериалов меньшего размера, чем стропила, и часто их стоимость ненамного выше, чем у обычных стропил.

Так как они могут быть закреплены непосредственно на месте, требуется намного меньше труда по сравнению с птичьим вырезом, отвесом и хвостовиком на отдельных стропилах.

Наш калькулятор стропильных ферм поможет вам при покупке ферм, определив необходимое количество ферм и линейных опор.

Терминология ферм

Для длины верхнего пояса -> Калькулятор длины стропил

Как ввести размеры

Значение 25-5-0-5

25 фунтов на квадратный фут Временная нагрузка на верхний пояс (снег)
5 фунтов на квадратный фут Постоянная нагрузка на верхний пояс (материалы)
0 фунтов на кв. Размер элемента фермы 4′ oc 25-5-0-5 фунтов на квадратный фут
(без потолка) Необходимые пиломатериалы с размерами 2×4 Flat oc Изображение Пролет Верхний пояс Нижний пояс Лента Боковой Прогон   20′ 2×4 #2 2×4 #2 2×4 #2 72 дюйма 24 дюйма 24′ 2×4 #2 2×4 #2 2×4 #2 72 дюйма 24 дюйма 30′ 2×6 #2 2×4 2400f-1. 8E 2×4 #2 72 дюйма 24 дюйма 36′ 2×6 #1 2×6 #1 2×4 #2 72 дюйма 24 дюйма 40′ 2×6 #1 2×4 2100f-1.8E 2×4 #2 72 дюйма 24 дюйма

Соединительные пластины обычно имеют калибр от 16 до 20 в зависимости от требований к конструкции фермы.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ
Представленная здесь информация не предназначена для замены чертежей фермы.

Необходимо получить проектные чертежи фермы для конкретных мест на площадке с учетом конкретной снеговой нагрузки, скорости ветра, высоты карниза стены, длины здания и фактора важности (использование здания).

Следующая » Стропила крыши

Разметка обычных стропил

Руководства по проектам изящного домостроения

Обрамление

How-To

Для простых двускатных или односкатных крыш вам необходимо изучить этот базовый строительный блок каркаса крыши.

Джим Андерсон Выпуск 165

Разметка вальмовых стропил , ендов, и нарожников требует опыта и навыков, но если вы строите простую двускатную или односкатную крышу, все, что вам нужно, это обычное стропило, основной строительный блок каркаса крыши.

Чтобы выложить рядовое стропило , вам потребуется уклон крыши, выраженный в единицах подъема на фут прогона. В примере с двускатной крышей , показанном здесь, стропила с шагом 6 дюймов 12 поднимаются на 6 дюймов на каждый фут прогона. Прогон – это расстояние по горизонтали, которое преодолевает стропило. Для двускатной крыши прогон измеряется от центральной линии коньковой доски до внешнего края верхней части стены.

Как только вы узнаете шаг и общую длину , вы можете разметить срезы стропила несколькими способами. Самый простой способ — «отойти» от макета на 1 фут. приращения с помощью обрамляющего квадрата.

Спуск со стропила

Шаг 1: Начните с конька. Прикрепите лестничные упоры к угольнику , чтобы совместить размеры подъема и прогона с верхним краем стропила. Отметьте первую линию отвеса рядом с концом стропила, чтобы определить место среза конька. Затем отметьте первый 1-фут. приращение пробега. Теперь вы можете «опустить» стропило, чтобы завершить полный прогон.

Этап 2: Вырезы по вертикали и седалище завершают рот птицы. Прямоугольная выемка, расположенная над верхней частью стены, называется птичьим ртом. Измеряя от вертикального среза, сделайте ровный срез, равный толщине стенового узла.

Шаг 3: Переверните квадрат, чтобы отметить выступ. Многие рамщики предпочитают оставлять концы длинными, а затем обрезать их на месте. Но простой отвес стропильного хвоста совсем несложно разметить заранее: переверните квадрат на 180° (язычком вниз) и сделайте шаг от нужного размера от линии отвеса «птичий рот» до конца хвоста стропила.

Шаг 4: Обрежьте отвес с учетом конька. Если стропила должны быть прикреплены к коньковой доске, половина толщины коньковой доски должна быть снята с верхнего конца стропила. Измерьте разницу на теле стропила, затем отметьте линию разреза.

Лестничные упоры уменьшают вероятность ошибки

Наиболее полезными аксессуарами для укладки стропил являются пара крошечных приспособлений, похожих на зажимы, называемые лестничными упорами (Общие инструменты; 212-431-6100; www.generaltools.com). Каждый калибр представляет собой небольшую шестигранную гайку с прорезью посередине и винтом с накатанной головкой для крепления к квадрату. Прикрепляемые к ножкам квадрата каркаса в точках подъема и прогона, ступенчатые датчики действуют как упоры, гарантируя, что настройки подъема и пролета остаются неизменными на протяжении всего процесса компоновки. Как следует из названия, эти маленькие приспособления также удобны для укладки косоуров.

Первое стропило является шаблоном для остальных

Шаг 5: Вырежьте первый лист с особой осторожностью. Это стропило будет служить образцом для всех остальных, поэтому важно сделать точные разрезы. Убедитесь, что лезвие острое и установлено перпендикулярно основанию циркулярной пилы .

Шаг 6: Ручной пилой завершите рот птицы. Вам понадобится пила, чтобы разрезать угол с обеих сторон.

Шаг 7: Держите коронки поднятыми при обведении узора. Пиломатериалы для каркаса не будут одинаково прямыми и ровными, поэтому рекомендуется ориентировать стропила так, чтобы их вершины были обращены вверх при установке. Поместите выкройку поверх каждого нового куска стропильной заготовки, затем отметьте разрезы. Если у вас нет помощника, используйте зажим Quik-Grip, чтобы удерживать шаблонное стропило на месте.

Фото: Том О’Брайен; рисунок: Дэн Торнтон

Подробнее о стропилах крыши:

Стропила Perfect Roof – Сосредоточьтесь на шаблоне стропил, и остальная часть крыши легко встанет на место.
