Классическая двускатная крыша иногда смотрится банально и нарушает гармонию выбранного стиля. Интересным архитектурным решением может стать шатровая крыша дома. Об особенностях такой конструкции, ее плюсах и минусах — в материале TAM.BY.
Содержание:
Особенности шатровой кровли

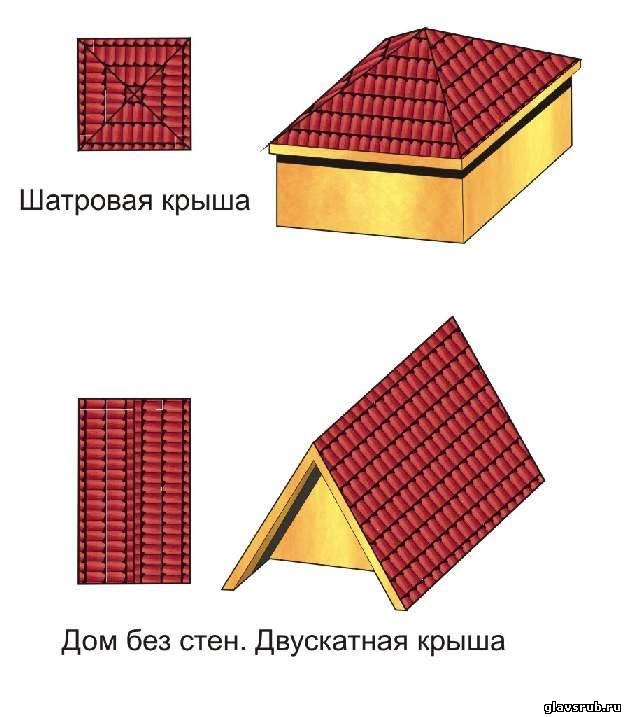

Внешне шатровая кровля похожа на пирамиду с квадратным основанием: опора приходится на внешние стены постройки; предусмотрены и свесы, выступающие на 450-500 мм за пределы дома. Они необходимы для защиты от неблагоприятного атмосферного воздействия.
Классический вариант — это крыша с четырьмя скатами, однако ничто не запрещает увеличить количество сторон кровли.
Важно! Шатровая крыша дома и вальмовая — это разные конструкции, которые зачастую путают. Основное отличие заключается в форме основания. У вальмовой кровли это прямоугольник, а у шатровой — квадрат.
Плюсы и минусы конструкции
Начнем с положительных характеристик, они следующие:
- Отличные аэродинамические показатели.
Такой кровле не страшны сильные порывы ветра, а форма скатов не позволит дождю постоянно бить в окно.
- Нет образования снежной шапки. Снег долго не задерживается на скатах, соответственно уменьшается нагрузка на несущие конструкции.
- Не фронтонов. Расходуется меньше строительного материала, можно сэкономить на возведении.
- Прогрев солнечными лучами сразу с нескольких сторон. В результате помещение под такой кровлей прогревается быстрее.
Что касается отрицательных сторон, то главный недостаток — сложность возведения: выполнить работы самостоятельно вряд ли получится: проще нанять профессионалов. Еще один минус — большое количество строительных отходов.
Наконец, последняя отрицательная сторона: площадь мансарды после установки становится меньше, по сравнению с помещением под классической двускатной кровлей.
Особенности стропильной системы
Шатровая крыша дома может быть возведена с двумя типами стропильной системы.
- Висячая стропильная система.
Балки всем весом ложатся на внешние стены и создают горизонтальное давление. Необходимо создание специальных стяжек. Применяется при обустройстве кровли с большими пролетами, когда проект не подразумевает использования подпорок.
- Наслонная стропильная система. Более популярный метод. Подразумевает наличие не только внешних, но и внутренних несущих стен. Нагрузка распределяется равномерно, что положительно сказывается на прочности и долговечности системы.
Популярность в архитектуре
Главная привлекательность шатровой крыши дома в том, что она может использоваться на самых разных постройках. Конструкция получила популярность в жилом строительстве, а также декорировании беседок, ресторанов, торговых и развлекательных зданий.
Используя различные элементы декора (например, слуховые окна и резьбу) получается приспособить такую кровлю практически под любой дизайн. Также крыша обладает хорошими теплосберегающими характеристиками, ей не страшен сильный ветер, есть защита от дождя и образования снежной шапки.
Шатровая крыша дома не терпит рук новичка и нуждается в работе специалистов — каталог TAM.BY поможет найти компании, которые выполнят кровельные работы. Следуйте нашему совету и обретете уверенность в надежности конструкции.
Шатровая вальмовая крыша + фото
Сложно переоценить важность и значение такого конструктивного элемента здания, как крыша. От ее надежности во многом зависит долговечность здания или сооружения, а также комфортность проживания в нем, если речь идет о жилом доме. Одним из наиболее распространенных видов кровли является вальмовая крыша, которая является универсальной конструкцией и может применяться на зданиях и сооружениях практически любого размера и формы.
Наиболее популярные виды скатных кровель
Все используемые конструкции скатных кровель достаточно просто разделить по количеству скатов.
Односкатные крыши
Конструкция, состоящая из одного ската, что очевидно из названия, образует уклон благодаря опиранию либо на стены разной высоты, либо на несимметричную стропильную систему. Простая и удобная конструкция, позволяющая экономить средства на строительстве. Но ее использование на больших зданиях и сооружениях крайне затруднительно.
Двускатные крыши
Самая распространенная разновидность кровли, очень часто применяемая при строительстве частных домов. Будучи более сложной конструктивно, по сравнению с односкатной, она функционально не проигрывает ей, значительно превосходя в разнообразии возможных вариантов и вдобавок имеет гораздо более привлекательный внешний вид.
Вальмовые крыши
Главной особенностью вальмовой крыши является наличие 4-х скатов. Данный вид крыш также имеет несколько разновидностей:
- классическая вальмовая крыша. Обладает 4-я скатами, два из которых имеют трапециевидную, а два других – треугольную форму. Именно эти два треугольных ската и называются вальмами, а разновидность кровель получила свое название от них;
- полувальмовая крыша. Для нее характерна усеченная форма треугольных скатов.
Применяется данная разновидность кровель, как правило, в наиболее ветреных регионах. Полувальмовая крыша обладает прекрасными функциональными характеристиками, но достаточно сложна в изготовлении, кроме того, расход материала для ее устройства выше, чем при других конструкциях;
- шатровая крыша. Разновидность вальмовой кровли, при которой все четыре ската имеют треугольную форму и сходятся в верхней точке. Наиболее часто применяется при возведении зданий и сооружений, в том числе частных жилых домов, которые имеют квадратную форму. Также может применяться при количестве скатов, превосходящем четыре, в случае если строящийся дом имеет форму равностороннего многоугольника. Реже используется, когда основной каркас здания выполнен прямоугольно. Вальмовая шатровая крыша является сложным конструктивным элементом, но в случае ее использования, позволяет добиться прекрасных функциональных и эксплуатационных характеристик при привлекательном и оригинальном внешнем виде;
- ломаная крыша.
Особенностью данной разновидности является то, что кровлю образуют вальмы, различающиеся между собой формой и размером. Ломаная вальмовая кровля наиболее сложна для строительства, но выглядит чрезвычайно дорого и роскошно.
Купольная и сферическая крыша
Применяются гораздо реже, чем вышеперечисленные конструкции. Основная область использования – различные церковные сооружения, стадионы. При возведении купольных и сферических крыш применяется стропильная система в виде изогнутого каркаса, а в качестве покрытия – мягкие рулонные и гибкие, оцинкованная сталь, пластиковая черепица, материалы, способные принять форму купола или сферы.
Вальмовая шатровая крыша – достоинства и недостатки
Вальмовая шатровая крыша имеет крайне привлекательный вид и множество достоинств.
Плюсы использования шатровой вальмовой крыши:
- позволяют использовать создаваемое чердачное помещение в качестве дополнительной полезной площади;
- не подвержены временным деформациям.
Достигается особенностями конструкции, обеспечивающей максимальную надежность и долговечность;
- производя утепление кровли, автоматически происходит улучшение теплоизоляции всего здания или сооружения, что позволяет значительно сэкономить на отоплении;
- способность противостоять различным погодным явлениям, в том числе значительным ветровым нагрузкам. Данное свойство становится возможным благодаря относительно низким углам наклона конструкции;
- наличие больших и далеко располагающихся от стен свесов позволяет качественно и надежно защитить фасад от попадания на него нежелательной влаги. Также уже упомянутым далеким выносом обуславливается и привлекательная форма кровли;
- крайнее привлекательный внешний вид, что в сочетании с использованием в качестве покрытия современных материалов придает дому оригинальность и красоту.
Наличие большого количества достоинств вовсе не отменяет того, что некоторые недостатки шатровым вальмовым крышам также присущи:
- более сложная конструкция крыши приводит к тому, что затраты на ее устройство (и на материалы, и на заработную плату рабочих) выше, чем при обычной двухскатной кровле.
Частично удорожание компенсируется тем, что присутствует экономия на возведении фронтонов, отсутствующих при данной конструкции крыши;
- наличие скатов со всех сторон несколько сокращает объем пространства чердака;
- наличие мансардных окон, в случае эксплуатируемого чердака, предусматривает их обязательное закрытие во время дождя. При заполнении окнами фронтонов такой потребности не возникает.
Вальмовая шатровая кровля – разновидности и примеры
Несмотря на кажущуюся однообразность шатровых вальмовых кровель, на самом деле это очень универсальная и многогранная конструкция. Ее можно с успехом применять на самых различных по функциональным и конструктивным особенностям зданиях и сооружениях.
Некоторые основополагающие примеры подобных крыш рассмотрены ниже.

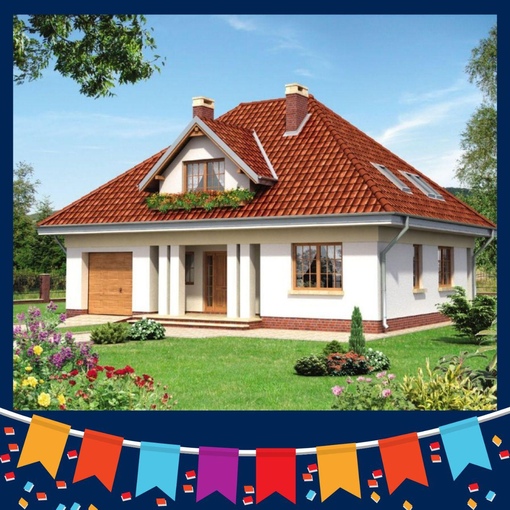

Самый простой и незатейливый вариант показан на следующем фото.
Обычный небольшой жилой дом. Малый угол наклона примененной здесь крыши делает его очертания еще более приземистыми. Это хорошо показывает одно из свойств подобной разновидности шатровой вальмовой крыши – она делает здание визуально более низким, чем на самом деле. Этим качеством частенько пользуются строители мансард, когда требуется сделать так, чтобы дом после возведения мансарды не казался сильно выше соседних.
Но малые углы наклона – не единственный вариант шатровой вальмовой кровли. Пример противоположного свойства – на следующем фото.
Такая конструкция придает зданию прямо противоположные свойства – оно кажется гораздо выше, чем является в действительности. Подобные задачи также зачастую приходится решать строителям и проектировщикам. Очевидно, что и значительной части потенциальных потребителей данное решение также может понравиться.
Достаточно органично вписываются в шатровую вальмовую крышу и различные архитектурные элементы – эркеры, окна различной формы, вентиляционные и печные трубы и многое другое. Часть элементов была на фото выше, следующее фото демонстрирует еще один вариант их сочетания:
Благодаря грамотно вписанному в профиль кровли эркеру, дом моментально приобретает оригинальный внешний вид, значительно выделяясь из числа себе подобных. Современные технологии и материалы, используемые при производстве кровельных систем, с легкостью позволят выполнить любые, гораздо более сложные, чем на данном фото, примыкания различных конструктивных элементов.
Помимо приведенных выше вариантов, особое внимание следует обратить и на то, как органично и внешне красиво может сочетаться вальмовая крыша в форме шатра с кровельными элементами, находящимися на другом уровне по вертикали. Конструктивно и с точки зрения технологии, выполнение таких сопряжений и примыканий также не представляет особых трудностей, достаточно тщательно соблюдать все необходимые технологические процессы. А полученный результат вполне окупит незначительное увеличение затрат на выполнение этих работ. Следующее фото красноречивее любых слов.

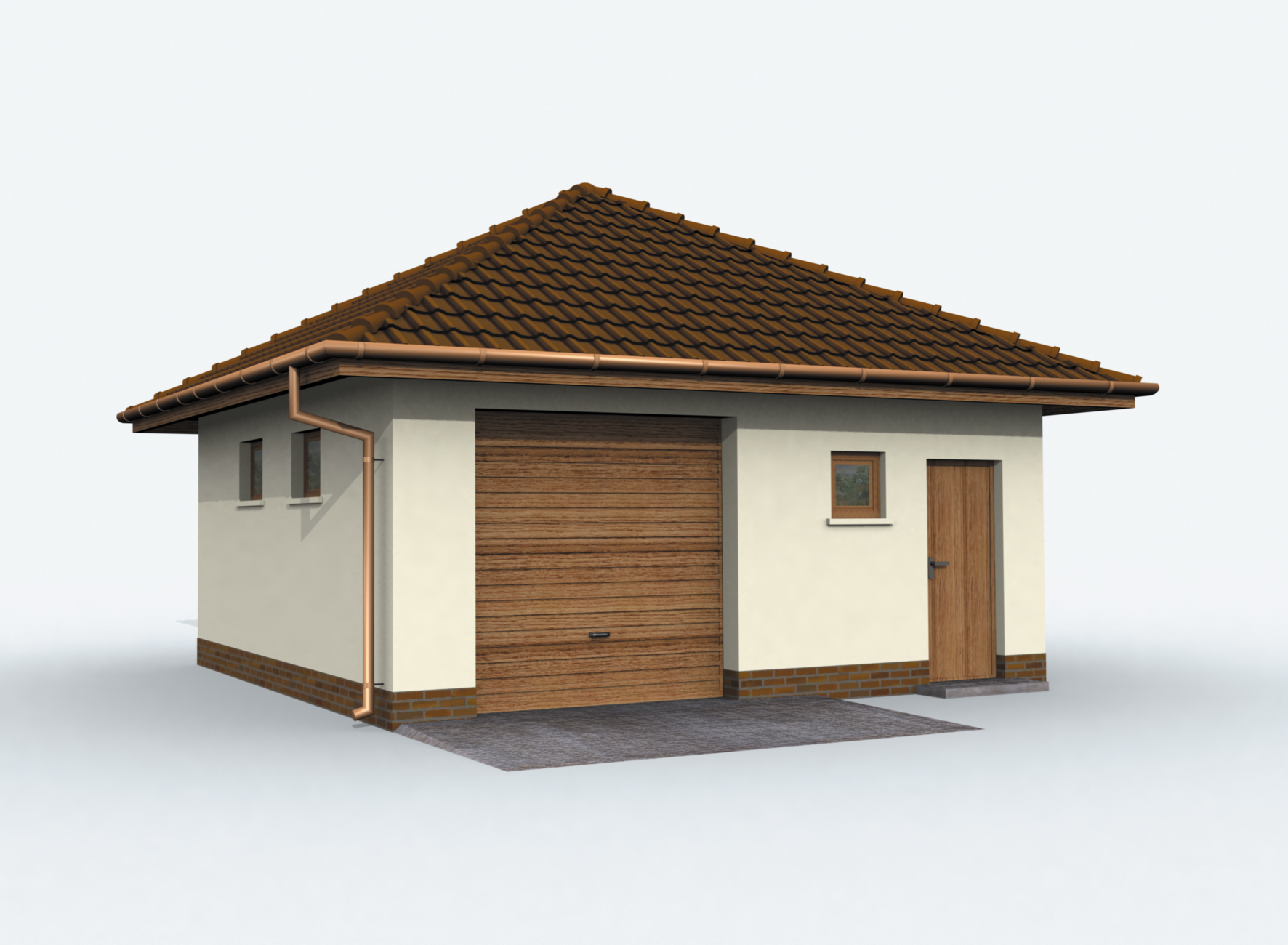

Форма шатровой вальмовой крыши может быть использована и на самых простых из всех возможных сооружениях. Пример навеса над автостоянкой приведен на фото.
Данный пример еще раз доказывает, что не бывает слишком сложных или, напротив, слишком простых типов конструкций, бывает лишь правильное и неправильное их применение и использование на практике.
Особенности устройства шатровой вальмовой крыши
При возведении шатровой вальмовой крыши существуют свои особенности и правила, которые должны быть обязательно выполнены для получения надежной и долговечной конструкции:
- использование одной породы дерева для всех элементов стропильной и особенно коньковой системы;
- из-за того, что крыша имеет более крутой, по сравнению с большинством других конструкций угол наклона, размер промежуточных досок принимается 50*150 мм и более;
- короткие элементы, придающие системе большую прочность и надежность, крепятся к угловым элементам стропил, а не к коньку;
- стропильная система должна в обязательном порядке предусмотреть наличие промежуточных (центральных) стропил, крепящихся непосредственно к коньковому узлу. Также должно быть обеспечено их упирание в верхнюю часть обвязки и в коньковый узел.
Очевидно, что конструкция шатровой вальмовой кровли достаточно сложна. Ее самостоятельное выполнение вполне допускается и возможна, но при любом раскладе обязательна разработка проекта или привязка существующей проектной документации к условиям конкретного здания. В противном случае сложно гарантировать надежную и долговечную работу кровли.
Заключение
Вальмовая шатровая крыша – сложный конструктивный элемент здания. Но ее грамотное возведение позволит помимо высочайших функциональных характеристик получить и крайне привлекательный и оригинальный внешний вид зданию или любому жилому дому. Можно с уверенностью утверждать, что все ресурсы, и финансовые, и человеческие, вложенные в возведение шатровой кровли с лихвой окупятся долгим сроком ее службы и удовольствием от проживания в красивом доме.
фото схем и чертежей стропильной системы, расчет материалов, монтаж своими руками
Шатровая крыша – технология, встречающаяся в одноэтажных и многоэтажных домах. Для нее характерен треугольный спуск и соединение всех углов в одну верхнюю точку.
Количество треугольных сторон допускается любое. Единственный фактор, объединяющий все формы и размеры шатра – общая вершина. Наиболее удобная форма – четыре стороны с единой точкой соприкосновения в центре, но это не обязательно. Она может смещаться в любую сторону, если того требует конструкция дома.
По особенностям конструкции, крыши частных домов делятся на:
- Висячая. При этой технологии, крыша крепится на стропильные балки. Они монтируются на стены, что и обеспечивает фиксацию. Важным элементом выступают специальные стяжки, которые сдерживают стропилы от радиальных смещений.
- Насклонный. Распространенная технология, но ее возможно воплотить только в крупных домах с наличием несущей стены посреди дома. Именно на нее и будет приходит основная нагрузка от кровли.
Шатер – популярная технология, так как позволяет полностью избавиться от протечек и попадания осадков в помещение.
Из каких элементов состоит шатровая кровля
Существует стандартная технология производства с использованием определенного набора материала:
Стропильные балки. Доски, располагаемые в углах конструкции. Изготавливаются из натурального дерева. Как правило, берут твердые породы, несклонные к промерзанию и самостоятельному разрушению. Такие сорта дерева, как сосна или ель не подходят. Из-за мягкости, их может повести. Желательно пропитывать дерево с помощью специальных составов против паразитов и грибков. При повреждении стропильной доски вероятно разрушение всей конструкции.
Нарожники. Иначе называются стропильной ногой. Представляет собой придаток, предназначенный для поддержания участка ската между накосным стропилом и свесом. Используется в четырехскатной системе датских или вальмовых типов. Его задача в равномерном распределении нагрузки. Вместо направленного давления на конкретный участок стены, он позволяет его дополнительно сместить.
Коньковый узел. Элемент, образующий пик крыши. Является соединением двух стропильных ног.
Центральная стропила. Выступает центровым элементом, который обеспечивает соединение конькового узла. Как правило, используется плотная балка большого диаметра, способная выдержать обоюдное давление.
Подкос. Опорная часть стропильной ноги.
Мауэрлат. Представляет собой опору, которая соединяет крышу со стеной. Для легких крыш используется обычный брус из твердых пород дерева. Равномерная нагрузка позволяет создать высокое качество соединение. Если при изготовлении крыши используются толстые балки из тяжелых пород дерева, возможно установить металлический швеллер. Это позволит в значительной мере увеличить прочность соединения. С легкими крышами использование металлического профиля противопоказано, так как он только увеличить давление на фундамент.
Это стандартный набор инструментария, используемый в четырехсторонних системах. Шатровая крыша для беседки и дома может отличаться по набору.

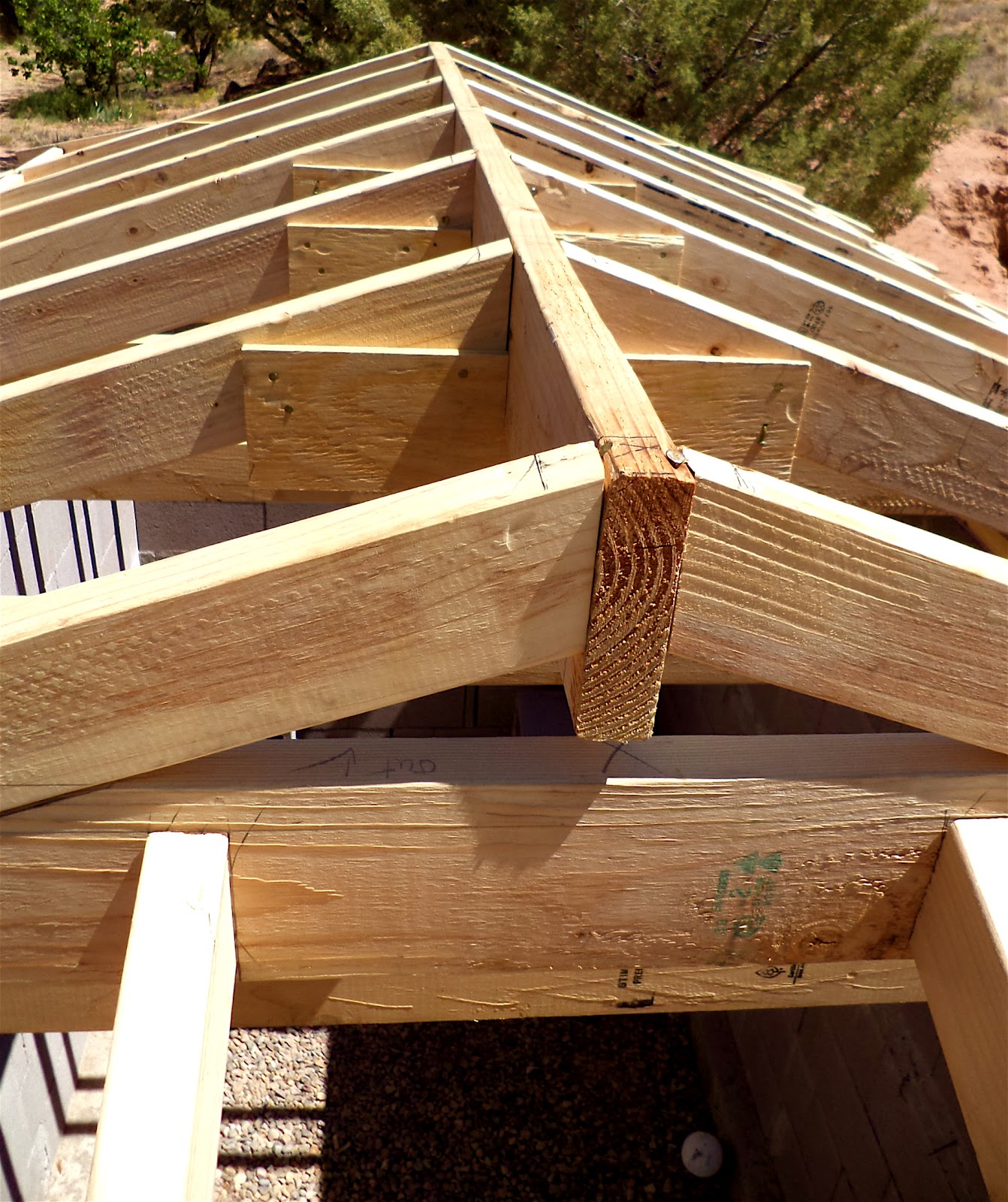

Устройство стропильной системы и монтаж
Стропильная система – конструкция, состоящая из древесных балок. Они соединяются по принципу компенсации давления. Благодаря специфическому строению, шатер может выдерживать высокие нагрузки и не рушиться при постоянном давлении и осадках.

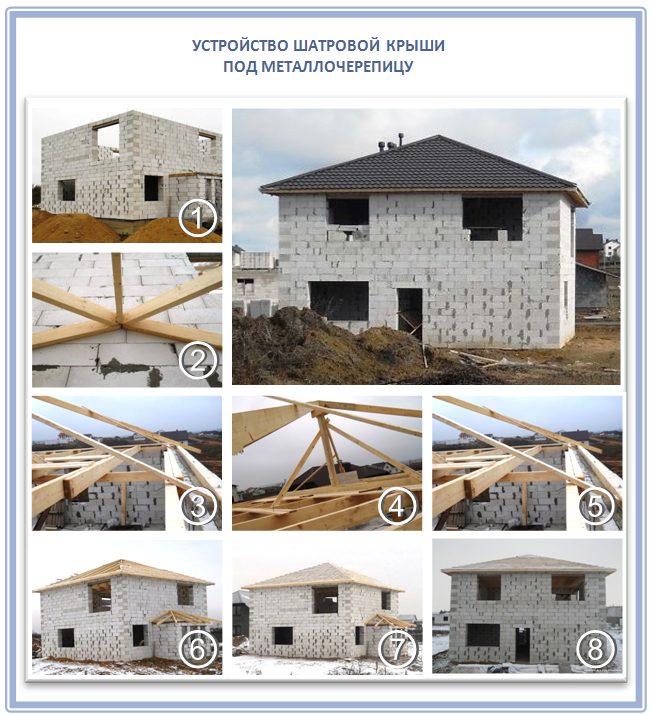

Шатровая крыша своими руками устанавливается по следующему плану:
- Мауэрлат.
- Угловые стропилы. С углов устанавливаются стропильные балки и крепятся на коньке. Они устанавливаются с помощью стяжки. Для прочной посадки, углы доски нужно спилить. В кирпиче их нужно закрепить с помощью арматурных скоб. На дереве установка производится с помощью заклепок.
- В центре монтируются подпорка.
- Диагональные рейки. На скатах крепятся рейки по диагонали, откосы и подкосы. Они необходимы для сопротивления ветру и сильным осадкам.
- Установка нарожников.
При монтаже важно соблюдать все пропорции, характерные для конкретного дома. Ниже представлена пошаговая видео-инструкция.
Особенности наслонных стропил
Насклонные системы состоят из двух стропильных ног. Они опираются на мауэрлатный слой. Сверху они крепятся к коньку, который держится на вертикальной балке, смонтированной на внутренней стене.
Это распространенная технология, которая используется в двухскатных крышах. Если шатер изготовлен в односкатном типе, используются те же самые рекомендации, за исключением небольшого изменения метода.
Стропильные балки устанавливаются на опору противоположной крыши. Здесь не требуется специальная промежуточная стена. Эту функцию выполняет более высокая стена.
Чтобы шатровая крыша из металлочерепицы или керамики прослужила дольше, применяются подкосы. Они увеличить длину пролетов.
Односкатные системы с длиной пролетов менее 450 сантиметров подкосы могут не устанавливаться. С ними можно увеличить протяжность до 600 сантиметров. В двухскатных крышах они могут не устанавливаться при длине до 900 см. Комбинация подкосов и схватов позволит увеличить длину пролета до 14000.
Технология применима для воздевания крыши для дома и беседки своими руками.
Установка обрешетки, гидроизоляции и пароизоляции
В зависимости от кровельного материала выбирается тип обрешетки. Она может быть:
- Цельной. Монолитная обрешетка, которая подходит для мягкой кровли, как ондулин, битумный шифер. Гарантирует жесткость и неподвижность кровельного покрытия.
- Фрагментальная (раздельная). Предназначена для жесткой кровли, как шатровая крыша из металлочерепицы, керамической черепицы, профильного настила. В случае минимального расширения материала, не произойдет разлома и повреждения материала.
Обрешетка изготавливается из деревянных досок толщиной в 2,5 и шириной в 15 сантиметров. Она устанавливается на пароизолированные панели, которые защищают ее от вероятных проникновения пара. Между досками должен прокладываться специальный утеплитель. Это может быть минеральная или каменная вата, различные виды плитных панелей.
Гидроизоляционный слой – это мембрана, которая не пропускает влагу из дома к доскам. В качестве защиты от влаги может служить обычный рубероид. Если в доме постоянно происходят работы в водой, то рубероид может не выдержать испарения. В этом случае можно воспользоваться более современные материалы, как дышащие мембраны. Они пропускают воздух, но при этом пар через них пройти не может. Это позволит наполнить дом свежим воздухом.
Слой гидроизоляции устанавливается к ногам. Достаточно обычных скоб или заклепок. Лучше использовать специальный инструмент, позволяющий работать одной рукой. Мембраны устанавливаются внахлест не менее 100 миллиметров. Соединять их можно водостойким скотчем. Если используется рубероид – то он обладает смольным слоем, разогрев который можно склеить два листа рулона. Изоляция мягкая, поэтому может быть установлена на крышу с кукушкой.
Пароизоляция изготавливается из обычной пластиковой пленки. Она препятствует образованию конденсата и его проникновения к деревянным балкам. Это может быть полиэстер, полиэтилен, специальные мембранные прокладки.
Они крепятся с помощью скоб. Может подойти специальный двухсторонних скотч, предназначенный для наружных работ. Он герметично соединит две пленки, не давая влаге пробраться наружу.
Важно не образовывать сильный натяг. Пленка должна немного провисать, чтобы обеспечить нормальное собирание со стекания влаги.
Утепление шатровой крыши
Актуальность утепления шатра увеличивается для крыш с кукушкой и мансардой. Так как стен и соседних комнат в этих помещениях нет, температура зимой и осенью там будет стремительно падать. Даже при условии активного отопления. Но и для безкомнатной части утеплитель будет полезным.
Самым распространенным утеплителем является минеральная вата. Это синтетический состав, изготовленный из мельчайших нитей.
Она обладает рядом основных качеств:
- Теплопроводность. Благодаря тбольшому скоплению воздуха внутри, холод не проникает в помещение.
- Звукоизоляция. Специфическая конструкция создает огромное количество тупиковых ходов внутри ватного полотна. Звук входит в толщу, но не может из нее выйти. Актуально для домов с кровлей из металлочерепицы и профильного настила.
- Пожароустойчивость. Если дом деревянный или кровля изготовлена из битумных материалов, небольшая искра может привести к пожару. Распространению будет препятствовать минеральная вата, которая не склонна к горению.
- Малый вес. Она практически ничего не весит, благодаря этому не происходит сильной нагрузки на фундамент.
При использовании другого утеплителя, важно, чтобы он соответствовал следующим требованиям:
- Низкая теплопроводность;
- Малый вес;
- Пожароустойчивость;
- Долгий период разложения.
Поэтому нужно аккуратно пользоваться материалами, как пеноплекс, пенопласт и пенополистерол. Они могут возгораться и распространять горение далее. В случае с деревянными домами это может привести к массовому пожару. Это обязательно нужно учесть при строительстве беседки из дерева своими руками.
Если крыша с кукушкой, желательно использовать мягкие утеплители. Здесь лучше подойдут ваты: каменная, стекловата и минеральная.
Укладка кровельного покрытия
Кровельное покрытие должно быть плотным. Лучше всего подходят водостойкие материалы, которые не боятся воды. Если оно изготавливается из дерева, требуется дополнительная обработка лакированными составами.
Для шатровых крыш наиболее часто используют:
- Профнастил. Металлический профилированный лист. Сверху покрывается слоем плотного полимера, который не дает стали ржаветь и повреждаться. Средний срок эксплуатации– 50 лет. Для крепления используется специальный кровельный саморез с резиновой шляпкой.
- Листовая медь. Тонкий лист меди голый или оксидированный. Не склонен к гниению и ржавчине. Как и профильный настил требует дополнительной звукоизоляции, так как при дожде сильно слышны удары капель.

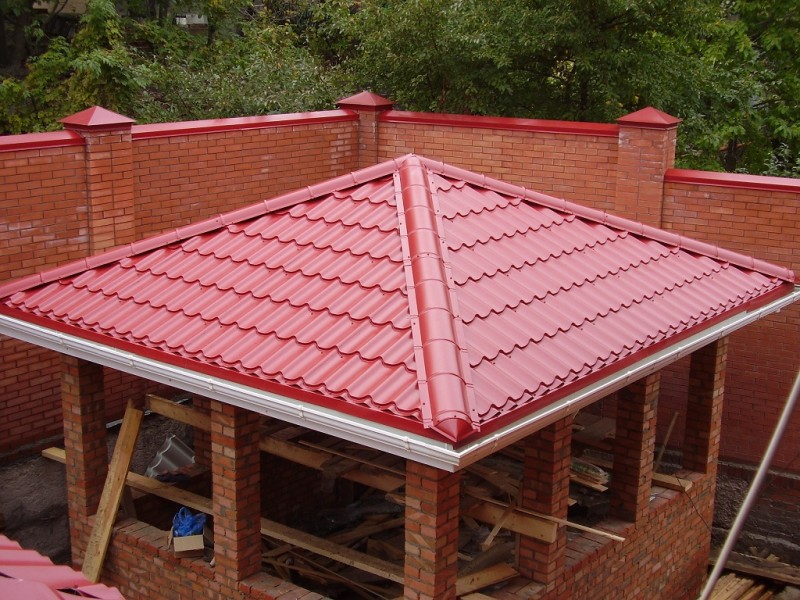

- Металлочерепица. Кровля, схожая по качествам с профильным настилом. Лист стали покрыт слоем полимера. Позволяет гибко огибать фигурную крышу. Подойдет для крыши с кукушкой.
- Черепица. Керамика хорошо подходит для создания красивой, аутентичной крыши. Для установки можно сделать предварительное покрытие древесными плитами, как ОСБ или фанера.
При изготовлении крыши для беседки своими руками подойдет натуральное дерево, покрытое водостойким лаком.
Подробные фото схемы и чертежи представлены ниже.
устройство, стропильная система, расчет и возведение
Содержание статьи:
Шатровая крыша – хороший вариант для жилого малоэтажного дома или постройки хозяйственного назначения. Такие конструкции обычно возводятся над зданиями с основанием в форме квадрата и равносторонними несущими стенами. Их монтируют и над постройками с круглым фундаментом, но тогда крыша выглядит несколько иначе и имеет большее число скатов.
Особенности устройства шатровой крыши
Шатровая кровля отличается от других тем, что не имеет конька, принимающего на себя усилия ног стропил. Вместо него эту роль играет центровая опора. В ее верхней точке стропила соединяются. Этим обуславливается то, что пирамидальная крыша требует серьезного отношения к прочности главной опоры. Есть и иной вариант устройства, когда верхушки ног упираются попросту друг в друга. Такое обычно практикуется при возведении маленьких по размерам нежилых построек. Скаты крыши шатра выполняются в виде треугольников с разными сторонами.
Несмотря на разнообразие схем исполнения, стропильная система шатровой крыши всегда имеет ряд константных элементов. Чтобы правильно произвести расчеты, определить размеры составных частей и сделать чертеж, нужно иметь представление о строении конструкции.
- Накосные стропила, расположенные по бокам скатовых частей. Они берут на себя основные нагрузки на здание. На них также опираются прочие компоненты.
Если длина этих стропил менее 7,5 м, считается допустимым монтировать опоры лишь в верхних частях. Если значение параметра более 9 м, их ставят в низовой области. Место монтажа выбирают, отмерив 25% от крайней низовой точки.
- Нарожники, применяющиеся для не слишком крупногабаритных систем. Они помогают распределять действующие нагрузки на составные части. Возможна фиксация этих деталей без врубки. Это делает монтаж проще и усиливает прочность конструкции.
- Вертикально направленные стойки, помогающие выносить воздействия, создаваемые ветром и снегом. Число этих элементов, их габариты и участки размещения определяются особенностями системы и климата местности.
- Лежень, делающий конфигурацию более жесткой.
- Мауэрлат, воспринимающий нагрузки от ножек стропил. Изготавливают его из древесного стройматериала толщиной минимум 5 см. Для этого подойдет брусок или доска.
У висячих систем предусмотрена опора стропил на балки чердака либо специальные конструкции.
Чтобы сделать композицию устойчивой, монтируются добавочные распорки и стяжки. Такая система подойдет для большого здания. Пространства на чердаке при ее использовании становится значительно меньше.
Есть и другие системы – наслонные. Их используют в некрупных постройках. Здесь происходит распределение нагрузки между мауэрлатом и вертикально стоящей опорой.
Расчет материалов и подготовка к работе
При расчете характеристик конструкции отталкиваются от того, что крыша-пирамида имеет 4 ската, выполненных в виде равносторонних треугольников. Подбор угла уклона производят, ориентируясь на площадь покрытия и особенностей климата. Принимая во внимание задаваемые ими ограничения, выбирают наименьшее допустимое значение в соответствии с таблицами СНиП.
Размер накосного стропила можно узнать по теореме Пифагора. Сначала вычисляют диагональ – ее можно рассчитать или измерить рулеткой. Умножив тангенс угла уклона на половину катета здания, получают высоту основной вертикали крыши. После этого легко вычислить протяженность стропил. В формуле ее подставляют на место гипотенузы, а вертикаль и половину катета постройки используют как стороны прямого угла.
Площадь крыши легче всего определить, воспользовавшись онлайн-калькулятором. В поля вводятся значения параметров системы и пользователю выдается готовый ответ. Зная площадь, легко рассчитать, сколько потребуется металлочерепицы, профнастила или другого кровельного материала.
Достоинства и недостатки шатровой крыши
Конструкция привлекает внимание своим необычным внешним видом. Отсутствие фронтонов способствует некоторому снижению финансовых затрат. Помимо этого, шатровая конструкция обладает следующими полезными особенностями:
- Чердак прогревается равномернее на протяжении суток. Это связано с тем, что площади находящихся под солнцем скатовых поверхностей почти идентичны.
- Независимо от расположения в пространстве, система стропил имеет один и тот же показатель ветровой устойчивости.
- Осадки отводятся равномерно, что особенно важно для зданий, возведенных на участках малой площади.
Напрячь домовладельцев может то, что такую систему организовать довольно трудно. Конфигурация многокомпонентна, включает много разных узлов и соединений между ними. Трудности с любым из элементов могут плохо повлиять на устойчивость конструкции. В таком здании затруднена реорганизация чердака под жилое помещение. Для мансард подобные конструкции из стропил обычно не используются.

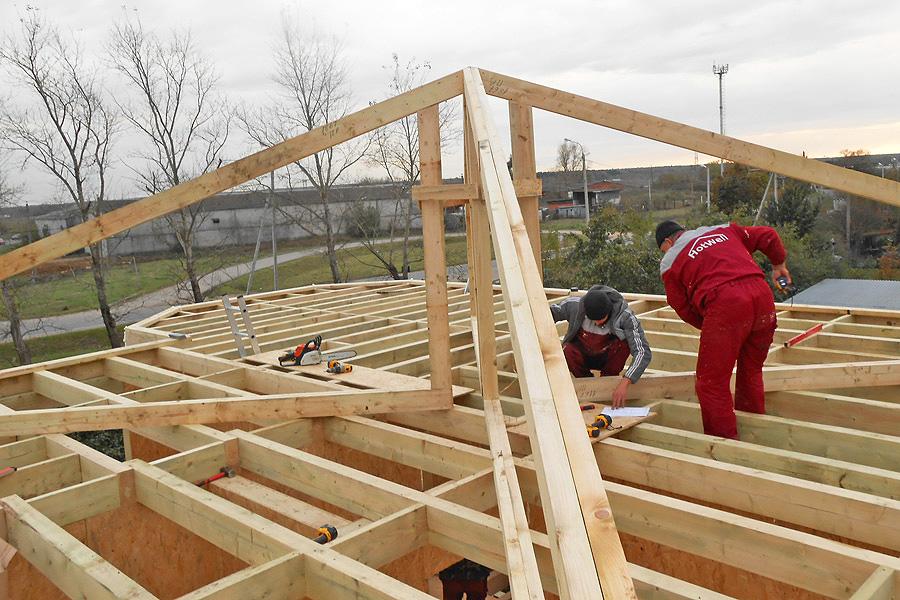

Правила возведения своими руками
Данную разновидность крыши можно смело назвать одной из самых сложных в малоэтажном строительстве. Тем, кто не имеет опыта в создании обычных скатных конструкций, браться за шатровую самостоятельно однозначно не следует. Лучше доверить это дело профессионалам, так как система имеет большое число функционально важных узлов.
Пошаговая инструкция по созданию крыши может быть рассмотрена на примере каркасного дома с квадратным основанием 10 на 10 м. Стропила в этом случае рекомендуется делать из ЛВЛ-балок. Они отличаются легкостью и прочностью, не боятся насекомых и грибков.
- В центровой части монтируют вертикальный брусок со стороной сечения 15 см длиной около 6 м. Это создает угол в 25 градусов, что дает возможность выдержать большую нагрузку снега.
- Готовят низовые и верховые пятки. Укрепляют четверку накосных стропил к мауэрлату и вертикали. Сначала монтируют пару, пролегающую на одной линии, а затем – оставшуюся. Чтобы выполнять работы было легче, можно воспользоваться временными раскосными деревянными элементами. По окончании монтажа их удаляют. Верховые пятки укрепляют стальными угольниками и гвоздями. Для вырезания пяточек можно применять угольник Свенсона. Но этот инструмент стоит дорого и требует опыта, поэтому более распространено использование обычного транспортира. Габариты накосных стропил выбирают, ориентируясь на размеры дома и желаемую высоту чердака. В рассматриваемом примере их длина будет равна 9 м, ширина – 0,3 м, а толщина – 6,3 см.
Фиксируют их с двух сторон саморезами и уголками из металла. Пятки не следует делать излишне глубокими. После проверки корректности постановки и устойчивости фиксации можно переходить к монтажу накосных стропильных элементов.
- Делают отметки для укрепления боковых ножек. Если крышу решено оборудовать утеплением, при создании меток нужно учитывать его размеры. Например, минвата обычно имеет ширину 0,6 м, и тогда дистанция между плоскостями должна укладываться в рамки 0,55-0,58 м. Запиливать компоненты системы под разными углами можно множеством способов. Один из самых доступных – использование цепной пилы. Помимо самого инструмента, для этого потребуются самодельные детали-«лыжи» из брусков. Другой простой метод – манипуляции ручной пилой. Для отмечания линий, ограничивающих движения, потребуются карандаш и линейка. После установки всех компонентов можно отделывать свес.
- Чтобы минимизировать прогиб, стоит подготовить подпорку для стропильных элементов. Ее выполняют в виде рамы из доски 5 на 5 см.
Все стропилины при этом фиксируют уголками из металла либо простыми гвоздями.
Далее потребуется произвести выравнивание стропильных торцов под веревочную конструкцию. Нужно приготовить область, где будет крепиться лобовая доска. К последней в дальнейшем предполагается прикреплять желоба. Если лобовая доска широкая, появляются трудности при подшивке низовой области свеса. Доске полагается выходить за стропилину на расстояние, соответствующее толщине подшивки. Это обеспечит ровность плоскостей.
Шатровая крыша имеет привлекательный вид и обеспечивает равномерный отвод осадков. Однако у этой конструкции сложное строение с большим числом узлов, и монтировать ее должен опытный мастер.
Шатровая крыша дома своими руками.
По большому счёту, шатровая крыша (см. фото) – это та же вальмовая крыша, в которой длина конька равна нулю, т.е. конька нет, и все угловые стропила сходятся в одной точке. Чаще всего её возводят на домах, коробка которых представляет из себя квадрат.
Давайте рассмотрим один пример такой крыши. Стропила у нас будут опираться на балки перекрытия. Допустим, мы имеем коробку дома размером 10х10 метров с несущей перегородкой посередине.
ШАГ 1: Устанавливаем мауэрлаты, балки перекрытия и выноса (см. рис.1). Балки перекрытия и выноса ставим, начиная от середины, т.е. сначала центральные, а потом от них влево-вправо остальные с рассчитанным шагом.
Рисунок 1
Мы видим, что крайние балки перекрытия и крайние выноса находятся от угла дома на одинаковом расстоянии. Как мы уже говорили в статье «Конструкция вальмовой крыши с опиранием стропил на балки перекрытия», расстояние это желательно брать не меньше 0,8-1 метра.
ШАГ 2: Посередине будущей крыши устанавливаем центральную стойку из бруса 150х150 мм. Высоту её определяем из предварительного эскиза крыши, выполненного на бумаге. Стойку фиксируем строго вертикально при помощи двух временных укосин (см. рис.2). После того, как мы в следующем шаге установим центральные стропила, укосины можно будет убирать. На последующих рисунках они не показаны.
Рисунок 2
ШАГ 3: Изготавливаем и устанавливаем четыре центральных стропила скатов.
Как размечаются стропила, показано на рис. 3
Рисунок 3
Таким образом мы делаем все четыре центральных стропила скатов и устанавливаем их (см. рис.4):
Рисунок 4
Вверху между собой их можно сшить либо гвоздями, либо при помощи металлических уголков, как показано на рисунке.
ШАГ 4: Пришиваем ветровые доски и устанавливаем угловые выноса (см. рис. 5). Как делать угловые выноса также подробно описано в статье о вальмовой крыше (ссылка выше):
Рисунок 5
ШАГ 5: Изготавливаем и устанавливаем угловые стропила.
Для этого в первую очередь натягиваем шнурку (см. рис. 6):
Рисунок 6
Далее с помощью малки мы замеряем углы нижнего и верхнего запилов. Как это делается, мы уже видели при описании вальмовых крыш.
Сейчас я хочу показать способ, который мы всегда используем при установке угловых стропил длиной более 6 метров (когда их приходится наращивать). В первую очередь мы берём две доски по 6 метров. У одной делаем только нижний запил, у другой только верхний. Затем ставим эти две доски, сшивая их между собой гвоздями прямо по месту. Также сразу ставим под них стойку (см. рис.7):
Рисунок 7
Теперь рулеткой замеряем длины двух кусков, которых нам не хватает – одного с верхним запилом, другого с нижним. Изготавливаем их и нашиваем на уже стоящие доски.
Таким образом мы делаем все четыре угловые стропила (см. рис.8):
Рисунок 8
ШАГ 6: Добавляем на углы выноса, которых не хватает, и при необходимости ставим под стропила стойки (см. рис.9):
Рисунок 9
Необходимость установки стоек определяется расчётом, в зависимости от размеров крыши и снеговых нагрузок. Стойки желательнее упирать на несущие перегородки, либо ставить подкосы. Возможность установки стоек на балки перекрытия также проверяется расчётом. Об этом мы говорили в статье «Стропильная система. Расчет стропил и балок перекрытия». При этом всегда старайтесь по возможности смещать стойки ближе к несущим стенам, чтобы уменьшить нагрузку на балки.
ШАГ 7: Изготавливаем и устанавливаем все нарожники (см. рис.10). Порядок изготовления нарожников показан здесь…
Рисунок 10
Под нарожники, опирающиеся на выноса, над мауэрлатом ставим небольшие подпорки.
После этого нам остаётся подшить карнизы снизу и сделать обрешётку.
СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
Строительство Х-образных (восьмискатных) крыш.
Строительство Т-образной крыши дома.
Монтаж Г-образной крыши с фронтонами различной ширины.
Г-образная крыша дома с равными фронтонами.
Полувальмовая крыша своими руками.
Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!
Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и… Читать далее |
Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику … Читать далее
Крыша шатровая вальмовая
Разрабатывая проект крыши для дома или беседки, в первую очередь смотрят на форму коробки постройки. Сомнений нет, что многим специалистам по душе приходится вальмовая конструкция. Однако этот тип кровли подразделяется на несколько видов. Например, для квадратного дома подойдет шатровая крыша, а для прямоугольного – классическая конструкция с коньком. Чтобы не запутаться в разновидностях кровель, давайте возьмем за основу шатровую модель и изучим ее устройство, а также рассмотрим другие варианты конструкций.
Отличие классической вальмовой кровли от шатровой
Четырехскатные крыши между собой объединяет конструкция, напоминающая конверт. Его можно увидеть на фото. Только прямоугольная форма этого конверта определяет вальмовые крыши, а шатровым конструкциям присуща квадратная форма конверта. Однако независимо от того, что форма кровли может быть квадратной или прямоугольно-продолговатой, ее каркас изготовляют из висячих и наслонных стропил.
Шатровая и вальмовая крыши имеют характерные черты отличия:
- Скаты шатровой конструкции имеют форму равнобедренного треугольника и сходятся сверху в одной точке.
Основная черта отличия – отсутствие сверху конька. Его заменяет стоящая по центру опора при использовании наслонных стропил или в случае с висячими фермами – их вершина.
- Вальмовая конструкция имеет два трапециевидных и два треугольных ската. Такой крыше обязательно присущ конек, где сверху сходятся все скаты.
Иногда вальмовые и шатровые каркасы объединяют при возведении одного дома или дополняют ими другой вид крыши. Один из примеров показан на фото.
Устройство шатровой крыши
Шатровая крыша среди строителей рассматривается как вальмовая четырехскатная конструкция, где коньковый узел из линии преобразовался в точку. Идеальная симметрия кровли возможна только на квадратной коробке.
Каркас кровли состоит из следующих элементов:
- Верхушкой крыши является коньковый узел, напоминающий пик. Он образуется на стыке стропильных ног. Поддерживает все элементы вертикальный опорный столб. Ему попадает основная часть нагрузки от кровельного пирога.
- Четыре треугольных ската, как видно на фото, могут лежать под наклоном от 20 до 50о. Опытные строители считают оптимальный угол скатов 40о.
- Каркас стропильной системы удерживает на себе весь вес кровельного пирога и образует форму скатов. Образованные каркасом геометрические фигуры в виде одинаковых треугольников придают шатровой крыше прочность.
- Кровельный пирог состоит из гидроизоляции, контробрешетки, обрешетки и основного покрытия, в качестве которого может быть металлочерепица, ондулин, шифер и другие подобные материалы. При обустройстве теплого чердака, в состав кровельного пирога добавляют слой теплоизоляции и пароизоляции.
- Свесы являются продолжением кровли и выступают за пределы коробки здания, что можно увидеть на фото. Они защищают фасад от осадков. Оптимальная длина свеса считается 400–500 мм.
Вот в принципе и вся схема шатровой крыши.
Совет! В зависимости от планировки шатровую конструкцию изготавливают из наслонных или висячих стропил. Но если угол уклона скатов больше 40о, желательно монтировать висячий тип стропил.
Порядок возведения каркаса крыши
Строительство шатровой крыши начинают после утверждения проекта и закупки всех необходимых материалов
Первым на стены укладывают мауэрлат, закрепляя анкерами или вмурованной в стены проволокой. Под него обязательно кладут гидроизоляцию. Если дом деревянный, роль мауэрлата исполнит верхнее бревно. Сверху укладывают балки перекрытия шагом 500–600 мм, закрепляя металлическими уголками к мауэрлату. Если проект предусматривает выносные балки, их монтаж начинают от центра стены, двигаясь к краю.
Строго по центру крыши устанавливают вертикальную опору из бруса сечением 150х150 мм2. Для устойчивости столб фиксируют временными укосинами.
Сверху к стойке, а снизу к мауэрлату крепят ноги центральных стропил. Все соединения делают металлическими накладками и уголками. От верхушки опоры к четырем углам мауэрлата натягивают шнур и по нему устанавливают накосные ноги. Верхнее крепление у конька выполняют двойной врезкой. На свесы прибивают гвоздями ветровую доску. При надобности монтируют подкосы и ригели.
Внимание! Некоторые элементы каркаса имеют длину, превосходящую стандартные размеры пиломатериалов. Здесь уместно изготовление наборных заготовок, состоящих из нескольких частей.
Следующими крепят нарожники. Если они имеют упор на выносные балки, для прочности под них устанавливают стойки. Это уменьшит нагрузку. Подшивку карнизов выполняют доской, но можно использовать влагостойкую фанеру.
Когда каркас шатровой крыши готов, приступают к обустройству кровельного пирога. По стропилам раскатывают рулонную гидроизоляцию. Каждый лист укладывают внахлест 200 мм, двигаясь по направлению снизу ската вверх. Пленку пристреливают скобами строительного степлера и прибивают рейками контробрешетки к стропильным ногам. Следующая идет обрешетка. Ее конструкция зависит от кровельного покрытия. Под мягкую кровлю прибивают сплошную обрешетку из доски или фанеры, а для жесткого покрытия приемлемее разреженная установка элементов.
На обрешетку начиная от края ската, укладывают кровельное покрытие. Порядок и технология монтажа зависят от выбранного материала. Оканчиваются кровельные работы установкой коньковой планки и других доборных элементов.
Финалом строительства крыши является обустройство водосточной системы, крепления снегозадержателей, лестниц, антенн и других сооружений. Особенности возведения сложных крыш
Многие вальмовые крыши имеют сложные архитектурные формы. Устройство каркаса и порядок их возведения практически одинаков за исключением некоторых нюансов. Например, ноги наслонных стропил крепят с помощью врубок, как показано на фото, а под все диагональные элементы подставляют стойки. До установки конькового узла в нижней части каркаса укладывают опорные рамы с лежнем, а затем сверху возводят коньковый прогон.
Важно! За счет врубки изменяется угол уклона скатов. Это надо учесть на стадии проектирования крыши.
Как построить более сложную стропильную систему для интересной вальмовой крыши смотрите на видео:
Фронтоны вальмовых крыш
Фронтоны представляют ограничения концов фасада здания между двумя скатами или карниз основания. На вальмовой кровле фронтоны предусматриваются проектом и могут иметь разную форму. Чаще всего – это геометрические фигуры, например, трапеция, полукруг или треугольник. Но бывают с прерванным карнизом для вставки окна, по форме корабельного носа, разорванным основанием под площадку для вазы с цветами и др.
Выстроить фронтоны можно до или после возведения крыши. Главное, определить его форму, внести данные в проект, установить вертикальную мачту и по натянутым от нее веревкам можно начинать строить фронтон. Популярным для вальмовой крыши является наличие трех фронтонов, как показано на фото.
Вальмовая крыша с выносом
Возведение каркаса с выносом применяется, когда необходимо увеличить площадь карниза. Другими словами, удлиняется свес кровли. Конструкция такого каркаса стропильной системы обходится без мауэрлата из-за его ненадобности. Дело в том, что ноги стропил имеют упор непосредственно на балки перекрытия. К ним они и фиксируются металлическими накладками. А выравнивание самих ног выполняют деревянными прокладками.
Окна на вальмовой крыше
Треугольные скаты вальмовой крыши являются самыми прочными и устойчивыми к воздействию ветровых нагрузок. Именно в этих местах кровлю чаще всего оборудуют окнами. Кроме украшения здания, мансардные окна обеспечивают естественным светом чердачное помещение. Особенно это необходимо, если верхний этаж жилой. Однако окнами могут украсить трапециевидные скаты кровли и даже обустроить балкон.
Ломаная вальмовая кровля
Самой трудоемкой при возведении считается ломаная кровля. Ее проект очень сложен, так как конструкция имеет много составляющих элементов. Все они соединены под разным уклоном, отличаются формой и размером. Это позволяет выстроить скаты в виде разных геометрических фигур. При их сочетании получается эксклюзивное творение вальмовой крыши, что можно увидеть на фото. По стоимости ломаная крыша является самой дорогой среди других вальмовых разновидностей, однако, затраты стоят красоты готовой конструкции.
Ломаная кровля увеличивает жилое чердачное пространство, сокращая нежилые зоны. Но даже эти холодные участки крыши можно оборудовать под хранилище домашних вещей.
Возводя любую из видов вальмовых крыш, важно использовать материал высокого качества. Такие конструкции должны обладать повышенной прочностью и сопротивляемостью сложным погодным условиям.
Что еще почитать по теме?
Автор статьи:Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.
Понравилась статья? Поделись с друзьями в социальных сетях:Вконтакте
Одноклассники
Google+
* Шатровая крыша (Архитектура) — Определение
Шатровая крыша (наклон внутрь со всех четырех сторон)
Иллюстрация: 33 Chapin Pkwy …
ОТДЕЛЬНАЯ КРЫША Скатная со всех четырех сторон крыша.
HOOD-MOLD Молдинг, который накладывается на окно для отвода дождевой воды, особенно в средневековой архитектуре.
JAMB Вертикальная сторона каминного проема, дверной проем, окно и т. Д.
Шатровая крыша — Тип крыши, у которой все стороны наклонены вниз к стенам.
Краеугольный камень — архитектурный элемент в короне свода или арки и отмечает его вершину, фиксируя другие части на месте.
Ланцетное окно — Готическое остроконечное окно.
~ : скатная крыша с наклонными концами.
hypaethral: (греч.) Открытый небу.
Императорская лестница: одна с центральным рычагом, разделяющимся на 2 пролета, идущих вдоль внешних стен.
~
Крыша с четырьмя скатами. Стороны встречаются на гребне в центре крыши.Две стороны имеют трапециевидную форму, а две оставшиеся стороны треугольные и, таким образом, пересекаются с гребнем в своих конечных точках.
Молдинг капота …
~ — крыша со скатом вверх со всех четырех сторон. (стр. 28 — средняя крыша, хотя не видно всех сторон, стр. 32 — крыша второго крыльца, стр. 40 — низкоскатная ~ , стр. 48 — купольная крыша, стр. 50 — беспорядочная ~ ).
~
Конструкция крыши с уклоном вместо вертикальных сторон и концов.
Вид резного саксонского надгробия.
~ :
Скатная крыша без фронтонов, где все стороны крыши пересекаются под углом.
Форма для вытяжки: …
низкий, ~ с
нависающий карниз
Окна со скругленными углами и молдингами …
~ —Итальянский
~ —Foursquare
Мансардные крыши — ключевая особенность зданий в стиле Второй Империи. Их длина составляет ~ с, они почти плоские наверху и крутые по бокам, как правило, покрывают всю высоту верхнего этажа здания.
~ s и большие мансардные окна
Изображения
Фото, станция Gravers Lane в Честнат-Хилл, штат Пенсильвания, вид сбоку …
~ — крыша с уклоном с четырех сторон
ВЫТЯЖКА — карниз, расположенный над окном или дверью для отвода дождевой воды
LANCET — остроконечная готическая арка или окно …
~
Крыша с уклоном вместо вертикальных концов.
Ланцетная арка
Заостренная арка, ширина или размах которой меньше высоты.
~ — Крыша со всеми сторонами, наклоненными вверх, обычно с равномерным уклоном. Часто встречается над прямоугольной структурой. Когда он находится над квадратной структурой, он становится пирамидальной крышей.
…
~ . Крыша со скошенными краями вместо вертикальных. Ионная колонка
. Колонка в греческом стиле, увенчанная одиночным свитком чуть ниже вершины.
решетчатое окно. Окно с ромбовидными свинцовыми светильниками или решеткой остекления, устроенной как ажурная ширма; также свободно любое распашное окно, в отличие от створчатого окна.
~ Мансарда на лепном доме. J.Castro / Moment Mobile / Getty Images
Слуховые окна ~ немного менее популярны, чем слуховые окна с фронтоном и навесом, но они немного более элегантны. Он часто имитирует ~ самого дома.
Дормер для бровей изогнутой формы …
~ — Крыша с наклонными, а не вертикальными концами.
HAC — Цемент с высоким содержанием глинозема. Добавка, используемая в бетоне для ускорения твердения, вызывает потерю прочности, особенно во влажных условиях.
HARDCORE — Битый кирпич, камень, бетон и т. Д.
A ~ , который превращается в фронтон на гребне. ГардеробСредневековая уборная; обычно встраивается в толщину внешней стены. Горгулья Выступающий водосток, часто вырезанный в форме человека или животного. Калиброванная кирпичная кладка …
~ скрыты балюстрадным парапетом. Главный блок обрамлен двумя нижними асимметричными второстепенными крыльями, которые создают живописную массивность, которую лучше всего рассматривать с углового обзора.Большой из них отделен от основного блока башней бельведера.
вальмовая крыша, ~ — крыша, имеющая наклонные концы, а также наклонные стороны.
архитектура — дисциплина, связанная с принципами проектирования, строительства и украшения прекрасных зданий; «архитектура и красноречие — смешанные искусства, цель которых — иногда красота, а иногда и польза» …
вальмовая крыша, ~ — четырехскатная крыша. [B]
двускатный, двускатный двускатный — Крыша, имеющая скатный (скатный) конец, отсекающий фронтон.[B] Также известен как jerkinhead, обрезанный фронтон или shreadhead.
j
jerkinhead, двускатная крыша jerkinhead — см. Шатровую крышу.
HALF- ~ : крыша, у которой верхняя часть фронтона наклонена внутрь. ЗАЛ-ЦЕРКОВЬ: церковь с нефом и проходами одинаковой высоты, часто с собственными коньковыми крышами.
Helicline — Изогнутый пандус
~ — Наклоны снизу вверх со всех четырех сторон
Hoodmold — Декоративная выступающая планка над окном
Подковообразная арка — Арка, нижняя часть которой меньше среднего пролета; найдено в мавританской архитектуре…
Некоторые планы симметричны с крутизной ~ с, а снаружи иногда используется сайдинг, тряска или другие материалы.
Укоренившийся в французской сельской местности, французский загородный стиль включает в себя как скромный дизайн фермерских домов, так и замки, похожие на усадьбы.
Одним из подтипов была Classic Box с ~ и 2-этажным квадратным или прямоугольным дизайном. Слуховые аппараты обычно присутствовали. У некоторых было крыльцо во всю ширину с классическими колоннами. Другие были без подъездов или имели небольшие подъезды.Двухэтажный прямоугольный дом также был построен с двускатной крышей.
Он имел широкий свес ~ с остроконечными кружевными слуховыми окнами, шпилями, черепицей и зубцами. Для армирования бетонной кровли использовался стропильный металл. По обеим сторонам здания были дымоходы плюс сигнальная башня с глубокими карнизами (для защиты от солнца) в конце.
Тип надгробия в форме ~ храма или церкви, внешне напоминающий спину свиньи (черепица, похожая на щетину).
Молдинг капота
Выступающий молдинг над аркой или перемычкой, обычно предназначенный для оттока воды (иногда называемый капельным камнем) …
16 самых популярных типов крыш
Вас впечатлили все варианты стилей крыши для вашего дома? При таком большом количестве вариантов может быть непросто определить, какой из них лучше всего подойдет для архитектуры вашего дома, вашего личного вкуса и вашего банковского счета.
Помимо эстетической привлекательности, важно учитывать местные погодные условия, поскольку некоторые типы крыш лучше подходят для определенного климата, чем другие.
Например, хотя классическая (наиболее распространенная) двускатная крыша — не лучший выбор в районах с ураганным ветром, она обеспечивает отличную защиту от снежных и ледяных плотин.
Средняя стоимость замены крыши:
Нижний предел $ 4582 | Средний диапазон $ 5266 | High End $ 6583 |
Прежде чем принять решение, которое повлияет на привлекательность и долговечность вашего дома, рекомендуется узнать немного больше о наиболее популярных типах крыш.
В каждую мы включим дополнительные расходы на кровлю и строительство, а также коэффициент отходов. Хотя некоторые крыши очень красивы с эстетической точки зрения, сложная геометрия увеличит ваши затраты на материалы и установку.
1) Классическая двускатная крыша
Двускатная крыша дома с кирпичным сайдингом
Если вы ищете классический силуэт для своего дома, односкатная крыша — верный вариант. Стиль, который больше всего предпочитают молодые художники при рисовании дома, представляет собой треугольную форму, созданную двумя наклонными гранями крыши, встречающимися на верхнем коньке.Фронтоны также могут украшать слуховые окна и веранды. Экономичность, классический стиль и функциональность делают его одним из самых популярных стилей крыши, которым украшают миллионы домов по всей территории США.
Затраты на строительство / замену кровли
Фронтоны — самые простые в строительстве и установке материалы, и все «стандартные» цены на крышу основаны на этом стиле. С точки зрения конструкции, у вас есть 2 прямые стороны / поверхности, без каких-либо изменений шага / упоров и т. Д. Так что это наименее дорогой вариант, который будет иметь самый низкий коэффициент отходов материалов 5-7%.
Стандартные двускатные крыши имеют НУЛЕВОЙ фактор дополнительных затрат.
class = «белый»
Лучшая архитектура дома
Архитектурные стили, в которых обычно используется фронтон, включают классический Кейп-Код, Колониальное возрождение и Георгианское Колониальное. В частности, в домах Кейп-Код обычно используются боковые двускатные крыши в сочетании с остроконечными мансардными окнами.
Лучшие кровельные материалы
Чаще всего используются такие материалы, как асфальт, древесная стружка или сланцевая черепица.Асфальт — более легкий и экономичный материал. Варианты из дерева и шифера часто требуют дополнительного усиления, чтобы выдержать дополнительный вес. Если у вашей двускатной крыши также есть вальмы и впадины, она более подвержена протечкам. Поэтому его лучше всего защищать такие долговечные материалы, как металлическая черепица или панели со стоячим фальцем.
Плюсы и минусы
Скат двускатной крыши облегчает отвод влаги с поверхности во время дождя или снега.Это также дает дополнительное пространство для размещения сводчатых потолков или чердака. Однако в районах с сильным ветром это может стать помехой. Неправильно сконструированные рамы или чрезмерный свес могут упростить подъём крыши от стен при очень сильном ветре.
2) Вальмовая крыша для дополнительной прочности
Вальмовая крыша современного дома с белой штукатуркой
В условиях жесткой конкуренции с остроконечными вариантами за титул «самого популярного стиля крыши» вальмовая кровля обычно имеет пологий уклон со всеми сторонами, наклоненными к стенам дома.Это создает профиль без вертикальных сторон, и визуальный интерес может быть увеличен с добавлением слуховых окон. Вы сможете украсить шатровую крышу этими включениями, добавив индивидуальности.
Затраты на строительство / ремонт кровли
Бедра сложнее построить и заменить. Некоторые шатровые крыши с крутым уклоном могут потребовать использования подъемника для безопасной установки определенных типов материалов, таких как сланец или металл, особенно если они находятся на высоте более 2 этажей от земли.У него коэффициент потерь 12-15% и дополнительные затраты на установку 10% по сравнению с Gables.
Дополнительное внимание следует уделить вентиляции. Из-за своей геометрии этот стиль не подходит для большинства распространенных типов вентиляции современной крыши — конька / софита, потому что конек вальмовой крыши обычно составляет 1/3 длины ее забора софита и, следовательно, 2/3 поверхность крыши не получает надлежащей циркуляции воздуха.
Может потребоваться использование вентиляционных отверстий и отверстий на бедрах.Проконсультируйтесь со своим строителем или подрядчиком, чтобы узнать лучший план действий. Важно с самого начала обеспечить надлежащую вентиляцию, чтобы избежать многих дорогостоящих проблем, которые могут возникнуть со временем, включая гниение, плесень и т. Д.
Лучшая архитектура дома
Существует несколько архитектурных стилей, в которых обычно используются шатровые крыши. К ним относятся стили во французском стиле, такие как французский провинциальный или французский креольский, американский Foursquare, неоколониальные стили со средиземноморским влиянием, коттеджи и дома в стиле ранчо.
Лучшие кровельные материалы
Практически любой распространенный материал подходит для использования на вальмовой кровле. Выбор подходящего будет во многом вопросом бюджета и личного вкуса. Плитка или глина, возможно, лучше подойдут для средиземноморского стиля. Для коттеджей и ранчо традиционная черепица может быть лучшим тематическим дополнением.
Плюсы и минусы
С другой стороны, бедра намного стабильнее, чем у многих других популярных стилей.Идеально подходит для мест, подверженных сильному ветру или сильному снегопаду, правильно построенная шатровая крыша не будет собирать воду. Он также может обеспечить дополнительное пространство для хранения на чердаке или сводчатых потолков.
Один из самых больших недостатков заключается в том, что из-за своей сложной конструкции он может быть одним из самых дорогих стилей для сборки. Кроме того, любые строительные ошибки могут сделать ее более уязвимой к протечкам, чем другие крыши. Если вы планируете установить его в зоне сильного ветра / шторма, рекомендуется использовать шаг 4 / 12-6 / 12 (угол 33 ° -50 °) для максимальной защиты.
3) Французские корни мансардной крыши
Мансардная крыша колониального дома
Если вы ищете богато украшенный классический стиль, лучшим выбором может стать мансарда (также известная как французская или бордюрная крыша). Более сложный, чем бедро или фронтон, он имеет два отдельных склона на всех четырех сторонах. Верхний склон наклонен под небольшим, едва заметным углом, а нижний склон настолько крутой, что кажется почти вертикальным. Слуховые окна — обычная черта мансард.
Затраты на строительство / ремонт кровли
Мансарды — это по сути очень крутые (почти вертикальные) вальмовые крыши с плоской или шатровой верхней частью. Мансардные крыши устанавливаются на подъемники, строительные леса или лестницы. Хотя коэффициент потерь ниже, чем у Hips, вам также необходимо учитывать дополнительную верхнюю часть крыши, а также повышенную сложность установки.
По нашим оценкам, дополнительные затраты на установку мансардной крыши составят 18-25%, в зависимости от высоты здания и сложности доступа.
Лучшая архитектура дома
Безусловно, наиболее популярным применением мансардных крыш являются архитектурные стили, вдохновленные французским дизайном. Фактически, этот термин взят от имени французского архитектора Франсуа Мансара, который способствовал возрождению использования этой крыши в 17 веке. Лувр в Париже — самый известный пример здания с такой крышей. Архитектурные стили Второй Империи и Возрождения также имеют тенденцию к использованию мансард.
Лучшие кровельные материалы
Одним из важных факторов, которые следует учитывать, является то, что распределение веса на мансардах минимально из-за крутого уклона, а мягкая битумная черепица часто преждевременно отваливается из-за их легкого веса и слабой «структуры».Мы рекомендуем использовать другие, более прочные материалы, например плитку, шифер, деревянную черепицу или металлические панели.
Наибольшее распространение получили керамические, глиняные и цементные плитки. Однако популярность металла растет. Фактически, использование металлической черепицы для крутой части крыши может быть визуально привлекательным и обеспечить длительную защиту. Также важно обеспечить надежную гидроизоляцию и гидроизоляцию низкосклонной части крыши, поскольку эта область более подвержена повреждениям.
Плюсы и минусы
Одна из самых больших достопримечательностей мансарды заключается в том, что ее высота и дизайн позволяют значительно увеличить полезное пространство на самом верхнем уровне дома.Это позволяет не только использовать чердак для хранения вещей, но даже добавить дополнительный этаж к существующему дому для функционального жилого пространства.
С другой стороны, эта крыша очень сложна и, следовательно, более дорога и трудоемка в строительстве. Более того, низкий шаг может сделать его менее подходящим для домов в районах с сильным снегопадом, и им часто требуются дополнительные меры гидроизоляции для предотвращения утечек.
4) Gambrel Roof — это не только для сараев
Дом с крышей Gambrel с кирпичным сайдингом
Вы ищете скромную простую крышу для традиционного дома? Гамбрель может быть выходом.Тесно родственный мансарде, гамбрель имеет более крутой угол наклона верхнего угла, который лучше виден с земли. Это один из самых популярных стилей крыши для амбаров, но он также часто встречается при строительстве жилых домов. Легко узнаваемый пример известного дома с такой крышей — дом ужасов Амитивилля в Амитивилле, штат Нью-Йорк.
Затраты на строительство / ремонт кровли
Стоимость перепланировки кровли очень похожа на односкатную. Однако из-за особенностей конструкции (там, где крыша меняет уклон с мансарды на более низкий уклон), у большинства старых гамбрелей отсутствует надлежащая вентиляция и изоляция, и они особенно подвержены утечкам, связанным с ледяными плотинами.
Если вы живете в северных регионах США или Канады, обязательно добавьте надлежащую вентиляцию и изоляцию во время первоначального строительства или замены крыши. Использование барьера льда и воды в сочетании с дышащей синтетической подкладкой рекомендуется в качестве минимальной меры предосторожности для предотвращения образования ледяных плотин на севере.
На юге адекватная вентиляция также необходима для продления срока службы ВСЕХ типов битумной черепицы. В этом регионе настоятельно рекомендуется использовать дышащую подкладку без барьера для льда и воды.
Дополнительные затраты будут в пределах 5-10% по сравнению с фронтоном того же размера.
Лучшая архитектура дома
Крыша Gambrel часто является частью домов голландского колониального или голландского колониального возрождения. В грузинских стилях также используются азартные игры, а также в дизайне хижин, деревенских домов и фермерских домов с элементами сараев.
Лучшие кровельные материалы
Металл пользуется все большей популярностью из-за его высокой прочности, долговечности и низких требований к обслуживанию.Тем не менее, чаще всего используются сланец, дерево и битумная черепица. Если вы планируете укладывать битумную черепицу, мы рекомендуем добавить металлические панели Ice Belt вдоль карниза верхней секции крыши, чтобы предотвратить протечки ледяной дамбы.
Плюсы и минусы
Достаточное пространство под двускатной крышей делает его идеальным для домов, которым необходимо дополнительное пространство, поскольку лофты, чердаки и увеличенное чердачное пространство всегда доступны. Это также отличный вариант для навеса на открытом воздухе, так как вы получите больше места для хранения, не занимая дополнительного места.Кроме того, гамбрели обычно дешевле, чем мансарды, поскольку для этого стиля требуется только две балки крыши и более низкие требования к материалам.
С другой стороны, проблемой может быть высокая влажность из-за сильного дождя или снегопада, а также сильный ветер, который может вызвать обрушение крыши. Если вы решите построить овраг в месте с суровым климатом, рекомендуется использовать усиленные фермы на верхнем скате для повышения прочности кровли.
5) Двигайтесь современно с плоской крышей
Современная плоская крыша в доме в стиле ранчо
С земли кажется, что плоская крыша вообще не имеет уклона.Тем не менее, он имеет небольшой угол наклона, позволяющий стекать влагу. Эти крыши наиболее заметны на коммерческих, промышленных и правительственных зданиях. За последние несколько десятилетий их распространенность в жилищном строительстве увеличилась, поскольку все больше домовладельцев выбирают дома в современном стиле.
Затраты на строительство / ремонт кровли
Средняя стоимость плоской крыши:
Нижний предел $ 6815 | Средний диапазон $ 8769 | High End $ 11211 |
См. Расходы в вашем районе! Начните здесь — введите свой почтовый индекс |
По сравнению с наклонными крышами, плоские и пологие крыши требуют совершенно другого подхода к установке, а также специальных материалов, которые выдерживают воздействие воды из луж.
Лучшая архитектура дома
Как мы уже упоминали, плоские крыши становятся все более популярными в жилищном строительстве. Они идеально подходят для архитектуры домов в стиле модерн середины века и модерна. Они также являются отличным вариантом для установки над мансардой, над гаражом или крыльцом.
Лучшие кровельные материалы
КаучукEPDM — это материал, наиболее часто используемый для плоских крыш. Однако, если вы ищете долговечный, герметичный материал, лучше всего выбрать мембраны из ТПО или ПВХ, потому что они не имеют швов и непроницаемы для воды.
Мы рекомендуем следующие материалы (в порядке от ЛУЧШЕГО до ХУДШЕГО):
- ПВХ мембрана
- Мембрана ТПО
- Резиновая мембрана EPDM
- Битум модифицированный
- Рулонная кровля — не устанавливайте ее у себя дома!
Плюсы и минусы
Если вы планируете установить солнечные батареи, плоская крыша может быть идеальным вариантом. Это делает возможным расширение жилого пространства в будущем, так как могут быть добавлены патио, сады или даже пентхаусы.Из-за очень простой конструкции плоские крыши, как правило, намного дешевле, чем крыши других популярных стилей.
Плоская крыша не предназначена для того, чтобы сбрасывать снег и воду так же быстро и эффективно, как наклонная. Это означает, что первоначальная экономия может быть компромиссом, если плоская крыша не имеет гидроизоляции, поскольку техническое обслуживание и ремонт могут потребоваться чаще.
6) Простая эстетика крыши SHED (Skillion)
Односкатная крыша современного дома с обшивкой из зеленого дерева
Если вы хотите добавить резкости своей крыше или недорогой вариант для нового дома, скиллион может удовлетворить ваши требования.Имея односкатную крышу, ее иногда называют односкатной или односкатной. В большинстве случаев он прикреплен к более высокой стене, создавая эффект смещения.
Затраты на строительство / ремонт кровли
Односкатная крыша по сути так же легко покрыть / построить, как и двускатная, и должна стоить 1: 1 при сопоставимых размерах.
Вентиляция может быть проблемой в некоторых областях, поэтому поговорите со своим кровельщиком / строителем о возможности установки вентиляционной системы софита / конька, если это возможно.
Лучшая архитектура дома
Современная архитектура чаще всего ассоциируется со скиллионными крышами.Их также часто используют для пристроек и крыльцов.
Лучшие кровельные материалы
Панели со стоячим фальцем, с их однородным внешним видом и ощущениями, являются идеальным выбором для современной эстетики многоэтажной кровли. Однако можно использовать и металлическую или асфальтовую черепицу, а также черепицу.
Плюсы и минусы
Поскольку уклон многоэтажной крыши обычно бывает относительно крутым, сток воды и дренаж обычно не являются проблемой. Такой же крутой уклон, который делает его менее подверженным проникновению воды, также помогает сократить расходы, поскольку вам не понадобится мембрана или резиновая оболочка для гидроизоляции.Его легко и быстро построить, но он может ограничить высоту потолка, если уклон слишком большой. Кроме того, сильный ветер может быть проблемой, если вы живете в районах, подверженных таким погодным условиям.
7) Завершите свое бунгало крышей с головкой под крышей
Jerkinhead Roof в доме в стиле колониального возрождения с кирпичной облицовкой
Вы сможете придать винтажный вид даже новому дому, добавив индивидуальности и интереса с помощью крыши с тисненой крышей. Он сочетает в себе визуальные элементы стиля бедра и фронтона, его также называют английским бедром или обрезанным фронтоном.
Затраты на строительство / ремонт кровли
Хотя этот тип крыши требует дополнительной работы на концах фронтона, эта дополнительная работа несущественна и не должна увеличивать ваши общие затраты более чем на 2-3% по сравнению с фронтоном того же размера.
Jerkinhead вентилируется так же, как и типичный фронтон, либо путем установки системы вентиляции конька / потолка, либо с помощью вентиляционных отверстий на фронтоне.
Лучшая архитектура дома
В нескольких вариациях викторианских стилей домов используются крыши с черепичной крышей.Вы также можете найти этот популярный стиль на коттеджах и бунгало.
Лучшие кровельные материалы
У вас будет множество вариантов для рассмотрения, например, черепица, металл, плитка и многое другое. На самом деле вы ограничены только бюджетом и личными предпочтениями.
Плюсы и минусы
Помимо универсальности и визуального интереса, двускатная крыша обеспечивает большую устойчивость, чем обычная двускатная крыша, и больше места, чем традиционная вальмовая крыша.
8) Смелее с крышей в виде бабочки
Крыша-бабочка в ультрасовременном доме
Если вы хотите сделать смелое заявление, стиль бабочки может иметь большое значение. Эта крыша, получившая свое название от угла наклона крыльев бабочки, пересекается посередине с углом вверх на каждом внешнем конце.
Лучшая архитектура дома
Архитектурный стиль, наиболее тесно связанный с крышей в виде бабочки, — это модерн середины века, хотя он также появляется в «Googie» и ультрасовременном дизайне.
Лучшие кровельные материалы
Если вы подумываете о крыше в виде бабочки, вам нужно убедиться, что вы выбрали материал, который хорошо поддается гидроизоляции. Вы можете установить сплошные твердые мембраны без швов, такие как ПВХ или ТПО, или металлические для защиты на всю жизнь.
Плюсы и минусы
Одним из главных достоинств крыши-бабочки является тот факт, что ее угол наклона дает возможность устанавливать окна большего размера, обеспечивая больше естественного света в вашем доме.Он идеально подходит для тех, кто хочет построить экологически чистый дом с нулевым потреблением энергии, так как вы можете установить солнечные панели, систему сбора воды и использовать дневное освещение. Дождевая вода естественным образом накапливается в долине в средней части крыши, и ее можно собрать, установив водосточную трубу и систему резервуаров для сбора воды.
С другой стороны, существует риск засорения дренажа, что приведет к скоплению воды и утечке, что в конечном итоге приведет к повреждению крыши и дома (если проблема не будет исправлена должным образом).Кроме того, большие окна могут стать проблемой для регулирования уровня температуры в доме.
9) Северо-восточная крыша соляного ящика
Крыша соляного ящика в современном доме
х
Нижний предел
Средний диапазон
High End
Материалы
$ 1879
$ 2042
$ 2593
Стоимость / S.F.
$ 3,05
$ 3,31
4,2
Общая стоимость
$ 4598
$ 4998
$ 6348
Посмотреть цены рядом с вами!
Начните здесь — введите свой почтовый индекс
Асимметричная крыша с одним небольшим уклоном и одним резким углом известна как соляная крыша.
Лучшая архитектура дома
В архитектурных стилях «Кейп-Код» и «Колониальное возрождение» часто используется крыша из соляного ящика, которая использовалась для дешевого увеличения жилого пространства на верхних уровнях дома. Вы можете добавить в свой дом возможность расширения пространства и создать традиционный воздух с этой крышей.
Лучшие кровельные материалы
Большинство строительных материалов хорошо подходят для использования в соляных боксах.
Плюсы и минусы
Если вы живете в районе, подверженном сильным дождям или снегопадам, уклон крыши соляной коробки может помочь вам избежать протечек из-за легкого стока.Возможность увеличения жилой площади является большим плюсом для растущих домохозяйств, хотя строительство может быть более дорогостоящим, а в этих комнатах могут быть наклонные потолки. Он действительно предлагает превосходную долговечность по сравнению со многими другими популярными стилями.
10) Добавьте размер с крышей с зубьями
Пилообразная крыша современного дома
Пилообразная крыша — еще один отличный вариант, если вы ищете способы произвести большое визуальное впечатление, добавляя больше естественного света в интерьер вашего дома.Две или более скатных крыш, расположенных параллельно друг другу с вертикальными поверхностями, обращенными в одном направлении, известны как пилообразные. Если смотреть с земли, он немного напоминает вид сбоку на полотно ручной пилы, от которого и произошло название этого стиля.
Лучшая архитектура дома
Изначально использовавшиеся только в коммерческих и промышленных зданиях, пилообразные крыши теперь часто используются в современном домашнем дизайне.
Лучшие кровельные материалы
Обычными материалами являются металл, железобетон и дерево.
Плюсы и минусы
Несколько пиков и впадин могут сделать ваш дом более уязвимым для протечек. Хотя этого можно избежать, вложив средства в дополнительную гидроизоляционную защиту, не рекомендуется устанавливать пилообразную крышу в регионах с сильным снегопадом и осадками. С другой стороны, ряд пиков действительно упрощает включение чердаков или областей расширения. Кроме того, окна, добавленные к вертикальным поверхностям, могут сделать ваш дом ярче и получить больше естественного света.
11) Несокрушимая пирамида
Пирамидальная крыша в современной беседке
Вы живете в районе, где дуют сильные ветры? Пирамидальная крыша, являющаяся вариацией классического вальмового стиля, не имеет фронтонов и вертикальных сторон и может быть лучшим выбором.В этом типе крыши все четыре стороны встречаются в одной верхней центральной точке.
Лучшая архитектура дома
Бунгало, коттеджи и другие относительно небольшие стили домов идеально подходят для пирамидальной крыши, поскольку этот стиль допускает только четыре внешние стены.
Лучшие кровельные материалы
Хорошо подходит практически для любого материала, нет реальных ограничений. Можно использовать металл, гонт любого типа или плитку.
Металлическая крыша со стоячим фальцем может быть одним из лучших материалов для использования.Поскольку с этими крышами очень сложно работать, вам нужно установить прочный материал, чтобы вам больше не приходилось к нему возвращаться!
Пирамидальная крыша с металлической крышей со стоячим фальцем Patina Green на озере
Плюсы и минусы
Благодаря своей форме пирамидальная крыша идеально подходит для мест, подверженных сильным ветрам или ураганам. Также есть дополнительное место для высоких потолков или места для хранения вещей под ним. С другой стороны, это один из самых дорогих стилей в строительстве.
12) Создать характер с комбинированной крышей
Комбинированная крыша — сочетание фронтона, шатра и мансардных окон
Вам нравится идея купола, возвышающегося над мансардной крышей? Может быть, миллиард на крыльце вашего дома в стиле Кейп-Код с двускатной крышей? Что ж, тогда, возможно, пора рассмотреть комбинированную крышу. Как следует из названия, он включает в себя два или более типов крыш в своей конструкции, и, как следствие, не может быть превзойден с точки зрения универсальности и индивидуализации.Самая популярная комбинация — это двускатная и вальмовая крыши.
Лучшая архитектура и материалы
Комбинированные крыши используются в различных архитектурных стилях, от традиционных до ультрасовременных. Материалы будут отличаться в зависимости от элементов, которые вы выберете для интеграции.
Плюсы и минусы
У вас будет практически неограниченная возможность настроить свой дом с помощью комбинированной крыши. Однако важно помнить о гидроизоляции, если в выбранном вами стиле будет много выступов и впадин.В зависимости от сложности комбинированная крыша может быть довольно дорогой.
13) Голландская двускатная крыша — универсальная победа
Голландская двускатная (шатровая) крыша с металлической черепицей и солнечными батареями
Голландская двускатная крыша (также известная как голландская шатровая) сочетает в себе вальмовые и двускатные конструкции и предлагает преимущества обеих. Он имеет шатровую крышу с четырьмя наклонными сторонами и двускатную крышу (также известную как «фронтон») наверху. Часто треугольная часть фронтона выравнивается с кирпичной стеной внизу, создавая большее пространство на крыше с широкими карнизами.Также принято размещать небольшое окно на двускатной стороне крыши. Кроме того, у многих голландских фронтонов есть отчетливо изогнутые стороны, которые служат чисто эстетическим целям.
Затраты на строительство / ремонт кровли
Строительство голландского фронтона во многом схоже с процессом создания вальмовой крыши. Основное отличие — добавление вертикальных проемов фронтонов на концах коньковых линий. Таким образом, затраты на каркас и кровлю увеличиваются на 10-15% (как на шатровую крышу) по сравнению с прямым фронтоном.У вас такие же траты материалов и такое же увеличение сложности работы.
Однако добавление щипцовых вентиляционных отверстий оказывает огромное влияние на упрощение вентиляции, что является серьезной проблемой для бедер. Вам также не нужно использовать комбинированную вентиляцию конька / потолка или вентиляционные отверстия.
Хотя строительство голландского фронтона дороже, дополнительные эстетические преимущества могут перевесить дополнительные затраты, если вам не нравится простой вид двускатных крыш (дома типа ранчо / мыс).
Лучшая архитектура дома
Голландские двускатные крыши можно найти по всей Европе, они относятся к эпохе Возрождения и архитектуры барокко.Он будет лучше всего смотреться с домами в стиле Cape Dutch, Mission Revival, Dutch Colonial и Colonial Revival.
Другой тип крыши, который обычно называют «голландским фронтоном», — это обычный фронтон с декоративными стенами / концами фронтона, которые распространены в Мексике и на старых домах в Европе. Однако в США это редкость.
Голландская двускатная крыша в староевропейском стиле
Лучшие кровельные материалы
Его можно построить из большинства материалов, включая черепицу, кедровую плитку, металл, глину или бетонную плитку.Обратите внимание, что если у него есть бедра и впадины, для предотвращения утечек следует установить металлическую черепицу или стоячий шов.
Плюсы и минусы
Одним из самых больших преимуществ является то, что он сочетает в себе лучшие черты как вальмовых, так и двускатных крыш. Он предлагает прочную конструкцию вальмового дизайна в сочетании с большим чердачным пространством фронтона. На нижней стороне сложнее прикрепить желоба, и требуется больше распорок для защиты от сильного ветра.
14) Украсьте крышу капота (стиль Кейп-Код) слуховыми окнами
Крыша капота дома с сайдингом из деревянной черепицы в Кейп-Коде, Массачусетс
Модифицированная версия вальмовой крыши, капот имеет два ската со всех сторон.Верхний склон имеет гораздо больший угол наклона, а нижний — менее крутой. Этот стиль иногда называют «выбитый карниз». Это может особенно хорошо сработать, если вы застилаете крыльцо.
Лучшая архитектура дома
Крыша с капотом — отличительная черта французского народного стиля, популярного среди каджунских и креольских строителей в конце 18 века. Обычно он встречается в районе Кейп-Код (Массачусетс) и дельты Миссисипи, но может оказать влияние на современные дома по всей стране.
Лучшие кровельные материалы
Конструкция капота позволяет использовать любой материал, который вам нравится, включая металл, натуральный камень и черепицу.
Плюсы и минусы
Как и мансарды и фронтоны, верхний наклон крыши капота позволяет вам расширить верхний уровень вашего дома до функционального жилого помещения или складского помещения. Слуховые окна также легко интегрировать, а защита от повреждений, вызванных водой, усиливается за счет большого свеса.Он прочнее фронтона, но дороже и сложнее в строительстве. Вам также нужно будет обратить особое внимание на шов, где встречаются оба склона, поскольку вода может скапливаться в этой области без дополнительной защиты.
15) Изогнутая крыша добавляет архитектурного интереса
Уникальная деревянная изогнутая крыша на деревянном бревенчатом современном доме
Поскольку величину изгиба изогнутой крыши можно изменить в соответствии с вашими предпочтениями и бюджетом, популярность этого уникального стиля среди домовладельцев растет.
Лучшая архитектура и материалы
Обычно изогнутая крыша используется в более современных архитектурных зданиях. Металл — идеальный материал, так как его можно легко согнуть в нужную форму. Дополнительным преимуществом металла является то, что вы будете тратить гораздо меньше времени на текущее обслуживание.
Плюсы и минусы
Кривая также может быть изменена в соответствии с погодными условиями, обычными в вашем районе, и в соответствии с общим стилем вашего дома.В зависимости от уровня кривой и сложности стоимость строительства будет варьироваться.
16) Добавьте фокус с купольной крышей
Купольная крыша современного дома
Вы хотите придать своему дому величественный вид? Подобный по внешнему виду перевернутой чаше, купол обычно используется для добавления драматического визуального интереса к дому. Большие купольные крыши были впервые построены древними римлянами, но приобрели известность и популярность в периоды Возрождения и барокко в Европе. Капитолий США может похвастаться одним из самых известных куполов в мире.
Лучшая архитектура и материалы
Купол, часто используемый для строительства беседок, куполов и вороньих гнезд, также популярен в архитектуре, напоминающей стили русского и итальянского ренессанса. Металлическая черепица — лучший выбор благодаря присущей ей красоте, прочности и долговечности. Однако также можно использовать обычную черепицу и стекло.
Плюсы и минусы
По своей природе прочная и не имеющая аналогов по красоте купольная крыша может быть дорогостоящей и требующей много времени для строительства.К счастью, на рынке есть несколько готовых вариантов, которые могут привести к значительной экономии и сделать эту крышу более доступной, если у вас ограниченный бюджет.
Дополнительные ресурсы
Большинство рассмотренных нами типов крыш можно оборудовать либо битумной черепицей, либо металлом, либо черепицей / шифером / деревом. Однако, в зависимости от выбранного стиля, вам может потребоваться учесть уклон крыши, стоимость дополнительного строительства, географическое положение относительно океана и характер ветра, а также региональные погодные условия.Ниже приведены некоторые полезные ресурсы, на которые стоит обратить внимание:
Лучшее время для установки крыши — в этом руководстве обсуждаются сроки найма подрядчика для выполнения вашей кровли (и других работ), а также нацелено на лучшее качество и снижение затрат на установку. В основном строительные работы лучше всего проводить в межсезонье, когда подрядчики не перегружены работой, а конкуренция возрастает.
Руководство по уклону крыши — объясняет уклон крыши в условиях непрофессионала и обсуждает, какие материалы лучше всего использовать на крышах с низким, средним или крутым уклоном.
Цены на установку кровли — узнайте, сколько стоит установка или замена кровли. Мы разбиваем, какая часть общей стоимости идет подрядчикам, сколько рабочим, которых они нанимают для установки, и, что наиболее важно, почему высококачественные крыши стоят столько же, сколько они сами.
Региональный справочник цен на крышу — узнайте, во сколько больше (или меньше) будет стоить ваша крыша в зависимости от того, где вы живете.
Источники: Вдохновляющая заслуга в этой статье принадлежит Алексу — http: // www.Roofercalculator.com/top-15-roof-types-and-their-pros-cons/
Связанные
Опубликован:
Я работаю кровельщиком 15 лет и специализируюсь на металлических и плоских кровлях.
Есть вопросы или проблемы по кровле? Задайте мне любой кровельный вопрос!
Подрядчики по кровельным работам — присоединяйтесь к нашему бесплатному каталогу местных кровельщиков , чтобы привлечь больше клиентов!
PPT — Презентация в формате PowerPoint HIP ROOFS, скачать бесплатно
HIP ROOFS Создано Майклом Мартином, июль 2004 г. / исправлено в мае 2007 г.
Hip & Valley Roofs • «3 основных принципа» • Все выступы должны быть выровнены & параллельно стеновым плитам • Все стропила должны быть размещены под углом 90 ° к стеновым плитам — независимо от формы крыши • Все выступы и впадины должны делить пополам угол угла • Элементы крыши располагаются по осевым линиям • (Страница 316 текста )
Компоненты — раздаточный материал • Стеновая плита • Коньк • Центрирующее стропило • Конец венца • Бедро • Общие стропила • Стропила • Стропила
Разметка — все относится к осевым линиям Центрирующие стропила Гребень Хип Конец венца rafter
Новые стержни — краткое изложение для заполнения в раздаточном материале • Бедро — наклонный элемент от стенной плиты на внешнем углу до конца конька • Стропила на конце гребня — специальные стропила, идущие от стены пластина (центральное положение пролета) до конца конька • Стропила — стропила обрезаны по длине для соединения с бедрами
Разметка • Потолочная рама также зависит от разметки стропил.
Конек для шатровой крыши • Длина = длина здания — ширина здания + ширина стропил • См. Раздаточный материал для справки, последняя страница
Стропила по шаблону — страница 347 • Теперь включите • Общие / центрирующие • Стропила на краю поля • Стропила с ползунами От центральной линии до центральной линии первые
Стропила по шаблону • Помните • Общие / центрирование — уменьшить на 1/2 толщины конька • Конец венца — уменьшить на 1/2 толщины обычного стропила / потолка стропила • Стропила — рассчитываются по шаблону — путем определения длинной точки
Определение длинной точки лианы • Расстояние между первой разметкой от центральной линии • Вторая полуторная точка взлета Толщина бедра • Третье прибавление к половине толщины обычного стропила • Теперь у вас длинное острие • Продолжайте размечать другие ползунки
Стропила по шаблону — стр. 347 или раздаточный материал
Фаски — общие стропила и центрирование стропила — от P 333 Наклон по отвесу Подъем Уровень скос ½ пролета
Скосы — бедра • Создайте еще один треугольник в крыше Скос по отвесу Уровень скос Подъем в плане длина бедра
Скосы — бедро • Относиться к истинной длине на метр снова • То же, что и для обычного стропила
Фаски — бедро (например) с шагом 30 ° • Подъем на метр бега — загар 30 ° =.577 • Используйте Pythagoras для определения длины бедра в плане • √1,0² + 1,0² = 1,414 (длина бедра в плане) • Истинная длина на 1,414 прогона • √1,414² + 0,577² = 1,527
Скосы — бедра • Теперь вы создали этот новый треугольник. • Вы можете уменьшить его, чтобы он соответствовал стальному квадрату. • Возьмите скосы из этой Истинной длины 1,527 Подъем 0,577 Длина в плане бедра 1,414
Фаски • Теперь у вас есть первые четыре скоса • Общий скос по отвесу стропила • Обычное стропило со скосом по отвесу • Вальм с ровным скосом • На шатровой крыше имеется восемь (8) скосов вверх
Скосы • Эти 8 скосов могут быть выполнены различными способами • Со временем вы выберете, какой из них вам подходит • Геометрический (мы будем рисовать сами) • Стальной квадрат (из текста P339) • Прямой метод (из P343 в тексте) • Или комбинированные треугольники (не в тексте) • Мы рассмотрим каждый из них отдельно, один за другим позже
Основные элементы крыши • 1-й позволяет сконцентрироваться на том, что мы знаем • Обычные стропила • Центрирующие стропила • Бедра • Ползунки • Конек
То, что мы уже сделали • Обычные стропила — по шаблону • Стропила на вершине — по шаблону • Велюры — разложено по выкройке • Бедра — нам нужно посмотреть дальше
Стропила бедра • Прежде чем поднимать бедро • Вы должны принять во внимание • Уменьшение • Ссылка: P16
Бедра • 1-е место гребень бедра должен быть уменьшен по длине • Вы можете рассчитать его или • Измерьте его на месте • В принципе, он уменьшается, как показано на противоположной стороне • Раздать — укорачивание в «x»
Бедра • 2-й у пасти птицы вы также должны уменьшить • Расчет длины дает вам положение за пределами плиты • Обычно вы срезаете угол, чтобы обеспечить лучшую посадку • Следовательно, птичий рот должен быть уменьшен до нужного размера • Раздаточный материал — укорачивание на «y»
Бедра • Расположение птичьего рта на бедре • Верх стропил, включая бедра, должен находиться в одной плоскости • Расположен из бедра птичьего рта, как противоположный • См.
