Двухскатная крыша с мансардой: устройство, монтаж
Мансардные помещения – комфортные комнаты на верхних этажах домов, которые позволяют значительно увеличить жилую площадь при минимальных финансовых затратах. Для строительства двухскатной крыши с мансардой используются самые современные материалы и технологии, ведь это довольно сложные инженерные конструкции. Точность соблюдения строительных норм оказывает большое влияние на долговечность, безопасность и эффективность эксплуатации.
Двухскатная крыша с мансардой
Содержание статьи
- 1 Особенности крыш с мансардой
- 2 Устройство мансардной крыши
- 2.1 Цены на различные виды бруса
- 3 Пошаговая инструкция строительства двускатной крыши с мансардой
- 3.1 Калькулятор расчета угла наклона двускатной крыши
- 3.2 Цены на различные виды крепежа для стропил
- 3.3 Цены на минвату
- 3.4 Видео — Двускатная крыша с мансардой
Особенности крыш с мансардой
Обыкновенная крыша должна решать следующие задачи:
- защищать помещения от естественных осадков.
Это главное требование к конструкции, поэтому герметичность должна быть полной, а стропильная система надежной;
- улучшать внешний вид здания. Каждый архитектурный стиль предполагает свои решения кровель, но при этом они должны гармонично смотреться.
Крыша с мансардой, кроме этих задач, должна выполнять еще одну очень важную и сложную – обеспечивать благоприятный микроклимат в помещениях при минимальных тепловых потерях. Добиться такого результата можно только за счет создания сложного кровельного пирога, каждый слой которого имеет свои функции.
Правильное устройство кровельного пирога обеспечивает комфортные для проживания условия в мансардном помещении
Устройство мансардной крыши
Эти знания помогут при расчетах стропильной системы двускатной крыши, благодаря чему помещения станут более удобными, а процесс строительства упростится.
Таблица. Структура мансардной кровли
Элемент кровельного пирога | Характеристики и особенности |
---|---|
Паробарьер | Назначение – минимизация количества пара, попадающего в утеплитель кровельного пирога.![]() |
Утеплитель | Для утепления можно использовать эковату, керамзит, напыляемый пенополиуретан и т. д. Но такие материалы не всегда отвечают требованиям застройщиков, а потому применяются реже. Наибольшее распространение получила рулонная или прессованная минеральная вата, и застройщику важно знать ее размеры еще на стадии проектирования стропильной системы.![]() |
Ветрозащита | Этот слой устанавливается поверх утеплителя из минеральной ваты. Задач у ветрозащиты несколько: выпускать пар из минеральной ваты, не допускать попадания в нее капель конденсата, уменьшать тепловые потери в результате выдувания. Одновременно такие задачи может выполнять только современная мембрана. Она состоит из нескольких отдельных слоев, каждый из них имеет свое конкретное назначение. Мембрана пропускает пар, за счет чего понижается относительная влажность минеральной ваты, кроме того, она не позволяет каплям воды попадать в утеплитель.![]() |
Кровельное покрытие | Тип и характеристики кровельного покрытия заметного влияния на эксплуатационные показатели мансардных крыш не оказывают. Существуют особенности изготовления обрешетки и контробрешетки, все остальное касается только дизайнерских изменений. |
Так надо строить все мансардные крыши, вне зависимости от их архитектурных особенностей и наличия дополнительных элементов. И последнее. Если обыкновенная холодная крыша прощает незначительные ошибки, их можно исправить во время эксплуатации здания без больших негативных последствий, то мансардные такого не позволяют.
Нарушение технологии при устройстве мансардной крыше может привести к порче деревянных элементов
Цены на различные виды бруса
Брус
Пошаговая инструкция строительства двускатной крыши с мансардой
Для примера мы возьмем классическую двухскатную крышу с мансардой. На данном этапе установка окон (читайте какие пластиковые окна лучше) не делается, эти работы следует выполнять на завершающей стадии строительства. Для стропильной системы надо приобрести необходимое количество пиломатериалов, сортамент указывается в проектной документации.

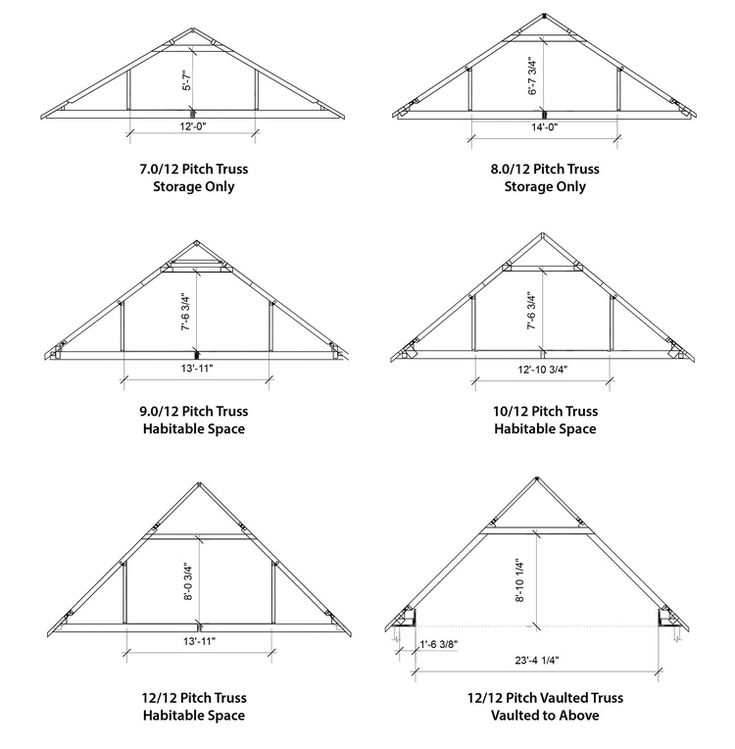

Конструкция двускатной крыши
Шаг 1. Установка мауэрлата. Элемент изготавливается из доски 50×150 мм или бруса 150×150 мм. Доска может применяться тогда, когда под мауэрлат сделан армированный пояс, он равномерно распределяет нагрузки по всему периметру коробки здания и не дает ей прогибаться. Брус рекомендуется применять на домах из кладочных материалов: кирпич, бетонные блоки и т. д. За счет увеличенной жесткости на изгиб он может держать существенные нагрузки и не позволять стропильной системе изменять свои первоначальные размеры.
Мауэрлат из бруса
К армированному поясу доски можно крепить тремя способами, каждый из которых имеет свои нюансы.
- Крепление катанкой Ø 5–6 мм. Проволока заливается бетоном или для нее высверливаются специальные отверстия в стенах. Фиксация проволокой – традиционный метод установки мауэрлата, работы не требуют особой квалификации исполнителей. Но есть одно ограничение – проект дома должен предусматривать такую отделку фасадных стен, чтобы проволока с лицевой стороны здания скрывалась.
Крепление мауэрлата с помощью проволоки
- Крепление шпильками Ø 12–16 мм. В реализации есть очень мощные и надежные дюбели с металлической фиксацией. Они прочно удерживаются в бетонных отверстиях и обеспечивают требуемые усилия фиксации мауэрлата. Шпильки намного упрощают работы – нет необходимости делать сложные и точные замеры положения элементов. В выставленных на стенах мауэрлатах высверливаются отверстия — сначала в доске, потом меняется сверло и делается отверстие в бетоне. Вставляется дюбель, забивается и затягивается.
- Монтаж с помощью анкеров. Самое прочное, но самое сложное крепление. Анкера выставляются на стадии заливки бетоном армирующего пояса, их положение постоянно контролируется. Затем по расположению анкеров в доске делают отверстия, в которые продеваются крепежи и конструкция фиксируется. Эти работы требуют определенного умения исполнителей, отнимают больше времени и физических усилий.
Крепление анкерами является наиболее сложным вариантом
Мауэрлат надо устанавливать на двух противоположных стенах и следить, чтобы соблюдалась параллельность и горизонтальность его элементов. В противном случае придется подгонять каждую стропильную ногу, а это долго и трудно. Кроме того, подгонка элементов стропильной системы на чердаке свидетельствует о крайне низкой квалификации кровельщиков, не нужно пользоваться услугами таких специалистов.
Практический совет. Положите мауэрлат как можно ближе к краю фасадной стены. Если этого не делать, то есть вероятность, что стропильные ноги будут упираться о кладку и их придется немного подпиливать.
Не забывайте подкладывать между бетонными и деревянными элементами гидрозащиту, в этих целях рекомендуется использовать обыкновенный рубероид.
Между стеной и мауэрлатом обязательно должен укладываться гидроизоляционный материал
Шаг 2. Стропила изготавливайте из доски 50×150 мм, длина рассчитывается в зависимости от угла наклона скатов и ширины дома. Этот параметр уже нужно выбирать с учетом высоты и архитектуры мансардных помещений, а они могут иметь несколько вариантов.
- Мансардные помещения напоминают обыкновенные комнаты. Все стены вертикальные, потолок горизонтальный. Для таких мансард надо большой объем чердачного пространства, в двухскатных крышах он встречается редко.
- Потолком мансардных комнат служит крыша. Более дешевый вариант, имеет широкое распространение. По сметной стоимости намного дешевле первого, отличается высоким коэффициентом полезного использования чердачных помещений.

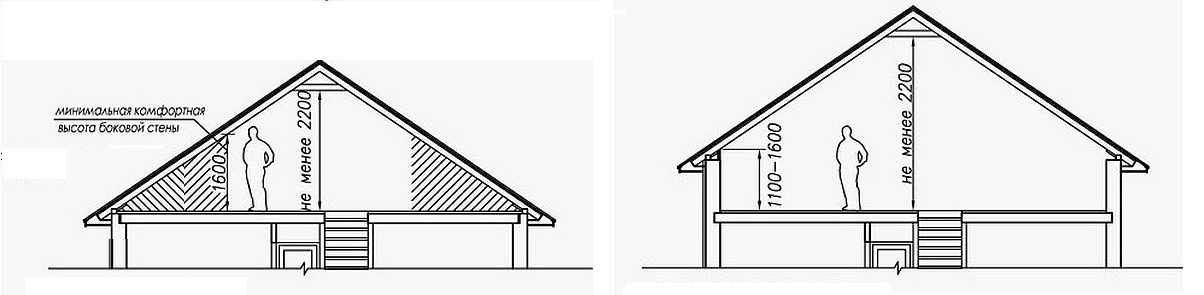

Варианты мансардных помещений
Калькулятор расчета угла наклона двускатной крыши
Перейти к расчётам
Укажите запрашиваемые значения и нажмите
«ПОКАЗАТЬ ЗАВИСИМОСТЬ ВЫСОТЫ КОНЬКА ОТ УГЛА НАКЛОНА СКАТА»
РАССТОЯНИЕ ОТ ЛИНИИ МАУЭРЛАТА ДО ТОЧКИ ПРОЕКЦИИ КОНЬКА (в метрах)
УГОЛ УКЛОНА СКАТА КРЫШИ (в градусах)
К мауэрлату стропильные ноги рекомендуется крепить металлическими уголками толщиной примерно 1 мм размером 70×70 мм. Это просто, быстро и надежно, позволяет в любой момент подкорректировать положение элементов. Уголки прибиваются гвоздями или прикручиваются саморезами.
Стропила крепятся при помощи металлических уголков
Важно. Элементы имеют много отверстий на каждой стороне. Это не значит, что во все вкручиваются саморезы, метизов надо не более пяти штук с каждой стороны.
Цены на различные виды крепежа для стропил
Крепеж для стропил
Почему отверстий намного больше? Некоторые из них могут попадать на дефекты древесины, мастер имеет возможность выбрать оптимальное место вкручивания самореза. Для увеличения прочности можно просверлить стропилины и дополнительно стянуть их болтовыми соединениями.
Для надежности можно укрепить стропильные балки болтами
Шаг 3. Прибейте стропилины к лагам двумя гвоздями, всегда забивайте гвозди немного наискосок, за счет этого минимизируются риски растрескивания доски. В этом варианте лаги одновременно служат затяжками, стропильная система получается очень устойчивой, а сборка упрощается и ускоряется.
В нижней части стропила прибивают к лагам гвоздями
Шаг 4. Закрепите стропилины в верхней части. Делается это при помощи гвоздей и сквозного болта. Концы упираются о коньковый прогон, для повышения устойчивости делаются запилы, которые лежат на коньковом брусе.
В верхней части стропила скрепляются гвоздями и болтами
Практический совет. Очень важно сделать двускатную крышу с мансардой максимально устойчивой. Дело в том, что внутренние поверхности будут обшиваться, если конструкция колеблется, то на стенах комнат обязательно появятся трещины.
Для исключения смещения стропильных ног по коньковому брусу вбейте по одному гвоздю с каждой стороны. Если есть сомнения в устойчивости, то можно дополнительно зафиксировать элементы металлическими уголками соответствующего размера.
Чтобы исключить смещение стропил, их дополнительно фиксируют к коньковому брусу гвоздями
Шаг 5. Стяните фермы ригелями. Определитесь с их размещением, помните, что этими элементами ограничивается высота потолка мансарды. Ригеля делайте из двух досок 50×150 мм. Один конец доски запиливается под углом и фиксируется к нижней поверхности стропилины, а второй внахлест к другой ноге. Второй ригель крепится в обратном направлении. Дело в том, что сами ноги соединены внахлест, такое крепление ригелей повышает прочность за счет параллельного положения двух досок. Потом они стягиваются гвоздями по три–пять штук с каждой стороны.
С одной стороны ригели крепятся встык, с другой — внахлест к стропилам
Шаг 6. На ригелях поставьте подпорку под коньковый прогон, она исключит вероятность его прогиба. Опытные строители рекомендуют ставить этот элемент несмотря на то, что на прогон не воздействуют вертикальные нагрузки, фермы сами себя удерживают. Но во время эксплуатации здания иногда возникают ситуации, когда высота снежного покрова значительно превышает расчетные значения, фермы могут деформироваться. Нагрузки примут на себя подпорки, что сохранит геометрию стропильной системы. Подпорки прибывайте гвоздями, один снизу, а другой сверху.
Вертикальная подпорка исключит вероятность прогиба конька
Шаг 7. Установите под каждой стропильной ногой стойки. Если ширина дома шесть и более метров, то желательно монтировать по два элемента – один на уровне стены мансарды, а второй ниже. Эти работы не требуют много времени и материалов, а устойчивость конструкции повышается существенно. Стойки делаются из досок 50×150 мм, крепятся гвоздями и болтами. Для таких элементов используйте все оставшиеся обрезки, их можно делать не сплошными, а сборными. Нижние концы стоек упираются в лаги.
Крепят дополнительные стойки к стропилам
На этом стропильная система собрана, можно приступать к утеплению и покрытию мансардной крыши. Технология работ зависит от выбранного утеплителя и технических характеристик кровельных материалов.
Практический совет. Утепление лучше делать изнутри мансардных помещений после установки кровли.
Под крышей можно не бояться дождя, работы делаются намного спокойнее и качественнее.
Утепление крыши с мансардой
Цены на минвату
Минвата
Если все строительные нормы соблюдаются, то мансардные помещения будут ничем не хуже обыкновенных жилых комнат. Не спешите и не пытайтесь улучшить рекомендованные стропильные системы, только очень опытные мастера могут самостоятельно корректировать конструкцию крыши.
Видео — Двускатная крыша с мансардой
Двускатная крыша с мансардой требует не только точного выполнения всех строительных норм и правил, но и грамотного расчета каждого элемента. Самостоятельно выполнить такие работы сложно, лучше обращаться за помощью к профессионалам. Для того чтобы правильно составить исходное задание, рекомендуется ознакомиться с чертежами наиболее часто используемых мансардных кровель. Полезная статья есть на нашем сайте.

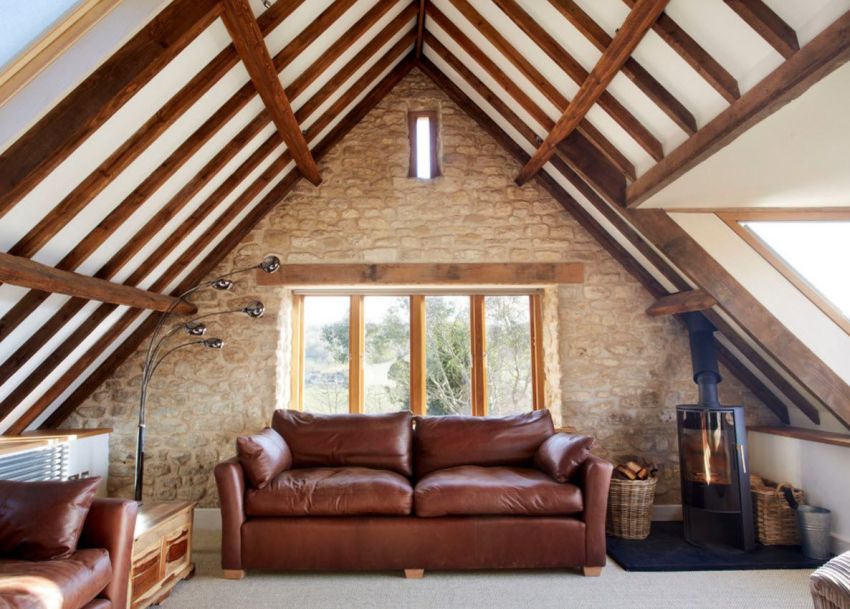

двухскатная крыша с мансардой на фото
Содержание- Плюсы и минусы такой крыши
- Виды двухскатной мансардной крыши, исходя из ее конструкции
- Проведение монтажа
Изначально может показаться, что крыша – это средство защиты дома от дождя, ветра или снега. Но что, если мы скажем о том, что с ее помощью можно не только выполнять защитную функцию, но и увеличить жилую площадь дома с помощью чердака, оборудованного под мансарду? Именно этот вариант в последнее время становится все популярнее, ведь соорудив мансардный этаж под крышей можно получить дополнительные квадратные метры, лишними которые не бывают никогда.
Двухскатная мансардная крыша известна человечеству давно, однако, ранее к ней было отношение более небрежное. Раньше здесь хранили хлам и сезонные вещи, обустраивали место для ночлега прислуги. Условия такого чердачного помещения были невыносимы – постоянная сырость, холод, отсутствие отопления и окон. Сейчас же современные архитекторы нашли выход по использованию этого пространства, делая его максимально рациональным и эффективным.
Плюсы и минусы такой крыши
Двухскатная крыша имеет ряд достоинств и недостатков, большинство из них известны почти каждому собственнику жилья, другие же станут приятной неожиданностью и наоборот.
Преимущества:
- Мансардный этаж не требует укрепления фундамента, так как очень легок по весу. Мансарду можно построить в готовом доме, достаточно лишь переоборудовать и утеплить крышу.
- Легкая и быстрая установка.
- Рациональное использование дополнительных квадратных метров.
- Доступная цена, так как материалы, используемые для сооружения мансарды, имеют невысокую цену.
- Небольшие финансовые затраты. Сооружение полноценного второго этажа гораздо дороже, чем строительство мансарды.
Также двухскатная мансардная крыша имеет и свои особенности, и недостатки среди которых:
- Потребуется поднятие крыши, а это технически сложно и дорого.
- Если увеличить угол наклона скатов, то необходимо большее количество материалов, а значит и стоимость повышается.
- Тепловые потери, особенно они заметны в зимний период времени.
- Существенный нагрев кровли крыши и мансардного этажа летом.
Виды двухскатной мансардной крыши, исходя из ее конструкции
Двухскатная крыша – традиционный вариант, который имеет большое количество поклонников. В понятии большинства это скучная крыша, которая ничем не может выделяться, но это совершенно не так. Сейчас двухскатная крыша имеет несколько видов, каждый из которых может быть очень оригинальным и привлекательным внешне.
Виды конструкций двухскатной крыши:
- Классика. Если взять верхнюю часть здания, то она будет иметь форму треугольника, двумя сторонами которой и выступают скаты крыши. Образовывается он с помощью стропильных ног и балок перекрытия. Это самый простой и экономически выгодный вариант, так как обустроить его легко, а материалов необходимо совсем немного.
Недостаток заключается в том, что нужно делать большой угол наклона скатов (около 40 градусов), а площадь мансарды при этом сильно уменьшится, высота потолков не позволит эффективно использовать чердачное помещение.
- Ассиметрическая. В данном случае треугольник имеет необычную форму, так как конек смещается относительно оси в одну из сторон. Такие скаты могут отличаться между собой не только углом наклона, но и различной площадью, длиной. Стропильная система здесь гораздо труднее, а значит, соорудить ее сможет только профессионал, при этом места на мансарде будет немного. Этот вариант привлекателен внешне, но не практичен, создать его самостоятельно нереально.
- Ломаная. Идеальный вариант для людей, собирающихся оборудовать мансарду под двухскатной крышей. Эта крыша является рациональным вариантом, так как верхняя ее часть имеет скаты с небольшим углом наклона, после чего идет излом с резким спадом скатов. В этом случае именно скаты будут отыгрывать роль стен мансардного помещения.
Конструкция хоть и будет сложной, но позволит создать жилое пространство, которое практически не уступает полноценному второму этажу. Для монтажа такой крыши не обязательно привлекать специалистов, достаточно иметь среди знакомых 2-3 человек с правильно поставленными к стройке руками.
- Полувальмовая датская или голландская. В целом это больше 4-ох скатная крыша или же переходный период между двух и четырехскатной крышей. Торцевые стороны имеют форме обрезанных треугольников или трапецией, а основные плоскости скатов исключительно трапециевидную форму. Дом с такой крышей будет интересным и привлекательным, но и стоять немного дороже в сравнении с предыдущими вариантами.
Проведение монтажа
Исходя из всего вышесказанного, можно понять, что особенности установки и сборки стропильной системы напрямую зависят от того, какой вид конструкции двухскатной мансардной крыши был выбран. Изначально нужно проработать проект, учесть нагрузки на стены, фундамент и ряд других нюансов, чтобы избежать ошибки, ведь она может стать фатальной.
Если собственник жилья не располагает большими финансовыми средствами, но хочет сделать максимально уютный и эффективный дом для своей семьи, то сооружение мансарды под двухскатной крышей – это идеальное решение. Для экономии можно постараться провести монтаж самостоятельно, это займет 2-3 недели, а может и месяц, есть ли ошибка в проведенных работах, покажет только время. Гораздо лучшим вариантом станет привлечение профессионалов, этот вариант хоть и дороже, но надежнее. Для обустройства такой крыши специалистам достаточно пары дней, что также немало важно.
Изначально проводится монтаж нижних балок, если есть деревянное перекрытие, то их применение не обязательно. После этого нужно установить стойки, мауэрлат к которому необходимо будет крепить стропильные ноги.
После того, как стропильная система будет полностью сконструирована, необходимо заняться кровельным пирогом, включающим в себя слои пароизолации, гидроизоляции, теплоизоляции. Затем следует монтаж обрешетки и контробрешетки, ведь именно сверху на них будет устанавливаться кровельное покрытие. Какой именно материал выбрать, зависит лишь от вкуса и предпочтений хозяина дома. Главная задача – эффективный, уютный и надежный дом, способный радовать домочадцев каждый день на протяжении многих лет!
Скатная крыша | 6 типов скатных крыш | Дизайн скатной крыши | Строительство скатной крыши
Здравствуйте, ребята! Сегодня, после обширных исследований, я собираюсь поделиться с вами полным руководством по скатной крыше.
При строительстве необходимо учитывать факторы конструкции крыши, среди которых важное значение в жилищном строительстве имеют водосточные линии, электрические линии, водопроводные линии, водосточные линии и т. д. Отличные внешние факторы и использование различных кровельных материалов должны быть тщательно изучены для получения превосходной конструкции крыши.
Конструкция водостока во многом зависит от уклона крыши. Крыши делятся на две категории. Плоская крыша и скатная крыша. В пологих крышах крыша держится под уклоном от одной боковой стены к другой.
В прежние времена лучшее покрытие для крыш с малым уклоном делалось из дерева. Теперь предназначен для скатных крыш в наше время. Такой тип кровли выглядит очень привлекательно. Скатная крыша широко используется, поскольку придает декоративный эффект традиционным и современным домам.
Содержание
Что такое скатная крыша?
Скатная крыша представляет собой тип наклонной крыши. Скатные крыши имеют наклон от одного конца к другому. В скатной крыше скат обычно делится на две части под углом от центрального конька.
Уклон скатной крыши делится на ее горизонтальный пролет. Мерой устойчивости такой крыши является горизонтальный пролет. Эти крыши можно использовать для ограниченной ширины и общих зданий. В котором крыша здания может быть правильно наклонена в крышу.
Когда верхняя поверхность крыши покатая, такая крыша называется скатной. Этот тип наклонной плоской крыши лучше всего подходит для районов с сильными дождями или снегопадом.
Стандартный уклон крыши
Уклон крыши зависит от культуры, климата, стиля и доступных материалов. В США стандартный шаг составляет от 4/12 до 9/12. В то время как в Великобритании типичный дом имеет угол наклона от 40° до 50°. Однако следует избегать наклона более 45°.
Конструкция скатной крыши
Скатная крыша представляет собой крышу с наклонной поверхностью или поверхностями с углом, обычно превышающим 20 градусов. Для скатной крыши требуется уклон более 10 градусов или две наклонные крыши, которые встречаются на центральном коньке.
Скатные крыши более устойчивы, чем плоские, в периоды сильных дождей и обеспечивают более эффективный дренаж. Вода стекает легко и равномерно через скатную крышу, в то время как вода может скапливаться на плоской крыше, создавая структурное давление.
Односкатная крыша представляет собой тип конструкции наклонной крыши с односкатной поверхностью крыши. Односкатная крыша называется односкатной или односкатной. Его дизайн стал очень популярным за последнее десятилетие. Ее также называют односкатной крышей и односкатной крышей.
Секция скатной крыши
Скатная крыша Детали:
- Плоскость крыши: это поверхность крыши.
- Конек: это вершина или вершина крыши, где сходятся две плоскости крыши.
- Долина: здесь две скатные крыши соединяются и выступают внутрь.
- Мансардное окно: это элемент крыши, выступающий за поверхность крыши.
Читайте также: Идеи наклона крыши | Пилообразная крыша | Вальмовая и ендовая крыша | Скатная крыша
Типы скатных крыш
Скатные крыши классифицируются следующим образом в зависимости от условий окружающей среды, эстетического вида и количества наклонных поверхностей. Различные скатные крыши:
- Односкатная крыша
- Двухскатная крыша
- Парная крыша
- Пара рядом с крышей
- Воротниковая балка крыши
- Прогон крыши
1. Односкатная крыша
Односкатная крыша всегда состоит из одной кровельной поверхности. Односкатные крыши часто называют односкатными крышами, односкатными крышами, односкатными крышами и скиллионными крышами (в Австралии и Новой Зеландии).
Эта наклонная крыша имеет поверхность с одним скатом. Который не пристроен ко второй крыше. Эта крыша отличается от двускатной. Конструкция скатной черепичной кровли дает представление о единой крыше. Односкатную крышу не нужно прикреплять к какой-либо другой крыше.
Эта наклонная крыша отличается от других традиционных крыш. Односкатные крыши обычно имеют разный уклон и уклон в разных частях крыши.
Вполне возможно создать стиль односкатной крыши, создав более одного стиля крыши для придания декоративного эффекта. Этот тип конструкции крыши также известен как раздельная односкатная кровля. Более того, домовладельцы могут придать этому типу крыши новый вид, немного дополнив существующую крышу.
Читайте также:Что такое плавающая плита? | Назначение плавающей плиты | Строительство плавучей плиты | Преимущества и недостатки плавающей плиты
2.

Двускатная крыша используется в традиционных и общих зданиях. Это самый популярный. Чаще всего двускатную крышу называют треугольником. Двухскатная крыша имеет две наклонные поверхности крыши, соединенные с коньком наверху.
Торцы двух поверхностей крыши поддерживаются несущими стенами, образуя на конце треугольную форму. Который получил имя Гейбл. В этих типах фронтонов на крыше установлены окна, позволяющие проникать естественному свету.
Двухскатные крыши можно разделить на симметричные и асимметричные, состоящие из двух частей. В первом варианте сторона ската кровли остается неизменной. Во втором варианте уклон крыши с одной стороны выше, а с другой меньше.
Читайте также : Что такое Roof Valley | Что такое изоляция металлической кровли » вики полезно Ограждения из пенопласта | Модифицированная битумная крыша
3. Парная крыша
Эта наклонная крыша имеет уклон с обеих сторон за счет пары стропил. Верхняя часть каждой пары стропил соединяется с общим коньком. А его нижний конец устанавливается на наружную стену.
Такие крыши мало используются. Потому что он распространяется наружу. Этот тип крыши имеет тенденцию выходить наружу, поддерживая настенные растения. Из-за этого целесообразно использовать пару крыш только при длине пролета 3,6 метра.
4. Парная закрытая крыша
Парная крыша — это простейшая форма скатной крыши. В этой конструкции крыши общие стропила наклонены вверх от противоположных стен и встречаются на коньке посередине. Эта форма скатной крыши представляет собой пару стропил, действующих как два рычага, закрепленных сверху, и поэтому ее называют парной крышей.
Эта анкерная балка предназначена для предотвращения раздвигания и выхода стропил из стены. Это связано с тем, что анкерная балка крепится к ногам обычного стропила. Эти связи фиксируются гвоздем на стропиле.
Анкерная балка также прибита к стене. Эти стяжные балки могут быть изготовлены из дерева или стали.
Читайте также: Обшивка дымохода | Мигание крыши | Мигание счетчика | Водосточная охрана | Шлем желоба против защиты листьев
5. Крыша балки воротника
При большой длине пролета или высокой нагрузке спаренное стропило имеет тенденцию изгибаться вниз. Этого можно избежать, установив в таком месте анкерную балку. Эта стяжка проводится от стены до трети высоты. Балка, поднятая таким образом для поддержки стропила, известна как балка с буртиком.
Конструкция крыши из воротных балок аналогична паре закрытых крыш. Одно из отличий крыши с ригелями состоит в том, что ригели расположены на вертикальном уровне. Ригельная балка или воротник представляет собой горизонтальный элемент между двумя стропилами и очень распространен в строительстве крыш в домашних условиях.
Крыша из балок Coller может использоваться до 5 метров. Крыша из балки с воротником высотой до 5 метров может полностью поддерживать.
6. Прогон крыши
Прогон представляет собой продольный горизонтальный конструктивный элемент, поддерживающий крышу. Традиционно древесный материал использовался в качестве прогона в строительстве. Существует три основных типа прогонов. Плита прогона, основной прогон и общий прогон.
Прогон — это горизонтальная перекладина, поддерживающая вес настила крыши и предотвращающая его сдувание сильным ветром.
Прогоны используются в стальных каркасных конструкциях. Такой стальной прогон можно покрасить или смазать для защиты от внешних факторов.
Читайте также: Кровля из модифицированного битума | Как установить модифицированную битумную кровлю?
Строительство скатных крыш
Метод строительства скатных крыш представляет собой метод «разрезанной крыши». Это более традиционный способ резки древесины на месте и возведения крыши с использованием, среди прочего, стропил, коньковых досок, балок и прогонов. Это можно определить по размеру бревен или размеру крыши.
Два основных метода строительства скатной крыши
1. «Резная крыша» — этот метод традиционно включает в себя вырубку дерева на месте и изготовление крыши с использованием стропил, балок, коньковых досок и перлина.
2. «Фармовая крыша» — этот метод выполняется с использованием ферм заводского изготовления. Готовые фермы доставляются на строительную площадку, где устанавливаются согласно чертежу.
Изоляция для скатных крыш
Изоляция для скатных крыш обеспечивает тепловой комфорт, звукоизоляцию и исключительную огнестойкость для жилых и коммерческих объектов. Изоляция высшего качества из каменной ваты подходит для утепления скатных крыш снизу, между стропилами и сверху, а также утепления на уровне чердака.
Изоляция Rockwool для скатных крыш обеспечивает оптимальные тепловые, противопожарные и акустические характеристики. Теплая изоляция скатной крыши сделает всю конструкцию здания теплой, чтобы избежать мостиков холода. Он имеет непрерывный изоляционный слой над стропилами и непосредственно под атмосферостойкой мембраной. Теплая конструкция крыши имеет много преимуществ по сравнению с традиционной «холодной крышей».
Толщина изоляции скатной крыши : Несколько факторов влияют на то, сколько изоляции требуется чердаку. Energy Star рекомендует для большинства чердаков около 10-14 дюймов изоляции, но вам может понадобиться больше или меньше этого. Толщина изоляции основана на значении R, которое измеряет, насколько хорошо изоляция сопротивляется тепловому потоку.
Стоимость замены скатной крыши
Замена скатной крыши стоит около 3000–4500 фунтов стерлингов. Цена зависит от разных факторов. Цены могут варьироваться в зависимости от типа скатной крыши и общего размера крыши.
Преимущества скатной крыши
Различные преимущества этого типа скатной крыши заключаются в следующем.
- Безопасность от опасностей окружающей среды: Благодаря своей треугольной форме он может выдерживать экстремальные погодные условия, включая такие внешние факторы, как проливные дожди и снегопады. Форма скатной крыши помогает отводить воду прямо, так как она наклонная.
- Термическая эффективность: Этот тип крыши обеспечивает естественную вентиляцию.
В результате теплоэффективность здания может быть значительно улучшена. Это обеспечивает наилучшую атмосферу в зимний и летний периоды.
- Энергосбережение: Вентиляция размещена на этой крыше в конструкции здания. Чтобы воздух в здании был свежим.
- Увеличенный срок службы: Плоские крыши требуют постоянного ухода за их дренажем, чтобы избежать протечек. При этом такая крыша не требует водосточной системы. И поэтому ремонт обходится дешевле.
- Декоративный эффект: Крыше этого типа можно придать декоративный эффект. Эта крыша позволяет архитектору легко создавать красивый дизайн.
Читайте также: Консольная балка | Преимущества консольной балки | Недостатки консольной балки
Недостатки скатной крыши
Некоторые из недостатков типов скатных крыш следующие:
- Невозможно использовать скатные крыши для зданий со сложной планировкой.
- Архитектура скатных крыш не может дать крыше новое перспективное применение.
- Этот тип крыши подчеркивает стены здания. Эти стены требуют глубины фундамента по мере необходимости.
- Этот тип крыши требует больше времени для установки. Кроме того, он дороже в обслуживании.
- Этот тип крыши необходимо периодически осматривать.
Нравится этот пост? Поделитесь этим с вашими друзьями!
Рекомендуем прочитать –
- Шлем желоба против защиты листьев | Луковая крыша | Наклонный рисунок | Кровельные материалы Skillion
- Типы гидроизоляции крыши | Виниловые желоба против. Алюминиевые желоба | Каркас двускатной крыши
- Стальные и алюминиевые водостоки | Лучшие покрытия для плоских крыш | Что такое шиферная крыша?
- Что такое битумная черепица? | Как установить алюминиевые водостоки? | Что такое бесшовный желоб?
- Что такое кровельная черепица | Французский слив во дворе | Мигание счетчика
Часто задаваемые вопросы (FAQ)
Скатная крыша
Скатная крыша представляет собой тип наклонной крыши. Скатные крыши имеют наклон от одного конца к другому. В скатной крыше скат обычно делится на две части под углом от центрального конька.
Наклонная крыша
Наклонная крыша представляет собой плоскую крышу с высоким наклоном на одном краю, что создает очень крутой уклон. Навес с наклонной крышей значительно дешевле в строительстве, чем двускатная или многоскатная крыша, потому что в крыше меньше материала. Дом со скошенной крышей — это стиль современных крыш домов, которые великолепно выглядят и обеспечивают максимальное естественное освещение
Односкатная крыша
Односкатная крыша, называемая односкатной или односкатной, прикрепляется к жилому дому и обеспечивает дополнительное место для хранения в существующей конструкции. Этот тип крыши обычно строится на более высокой стене.
Односкатная крыша представляет собой односкатную крышу. Этот тип крыши можно увидеть на многих строениях, таких как амбары и сараи. Наклон крыши имеет угол от пятнадцати до пятидесяти градусов, причем большинство крыш находится в диапазоне от пятнадцати до тридцати градусов.
Можно ли сделать скатную крышу над существующей плоской крышей?
Профессиональный кровельщик поможет решить проблему старых плоских крыш путем установки новой скатной крыши. Тщательная оценка вашей собственности экспертами по кровле позволит вам подобрать наилучшую установку крыши.
Минимальный шаг для металлической крыши
Минимальный шаг для металлической крыши составляет 3:12 для различных материалов.
Что такое крыша с высоким уклоном?
Этот тип крыши имеет наклон до 6 дюймов в высоту. Высокие скатные крыши набирают все большую популярность как лучший архитектурный дом в большинстве районов Австралии.
Минимальный шаг для битумной черепицы
Минимальный шаг для битумной черепицы составляет 2:12.
Можно ли преобразовать плоскую крышу в крышу с низким уклоном?
Профессиональный кровельщик, устанавливающий новую скатную крышу, может помочь вам решить проблему старой плоской крыши. Профессиональный кровельный подрядчик сделает лучший монтаж крыши для вашего дома.
Как устроены скатные крыши?
Способы устройства скатной крыши:
1. «Резная крыша» — этот метод традиционно включает распил дерева на месте и изготовление крыши из стропил, балок, коньковых досок и перлина.
2. «Фармовая крыша» — этот метод выполняется с использованием ферм заводского изготовления. Готовые фермы доставляются на строительную площадку, где устанавливаются согласно чертежу.
Металлическая крыша для крыши с малым уклоном:
Альтернативные варианты металлической крыши с малым уклоном используются для планирования установки или замены металлических крыш с малым уклоном. Особенно целесообразно использовать механически герметизированные панели со стоячим фальцем для самых низких наклонных крыш. Который устанавливается на открытый перлин, а высота шва сохраняется не менее 2 дюймов.
Замена плоской крыши на скатную
Самый популярный способ превратить плоскую крышу в скатную крышу — стропильная крыша. В котором над вашей плоской крышей надстраивается сложная конструкционная конструкция из угловых балок. Замена плоской крыши на скатную может стоить от 980 до 3000 фунтов стерлингов, обычно с материалами и рабочей силой.
Какой уклон лучше всего подходит для крыши?
Скатная крыша со средним уклоном представляет собой обычную скатную крышу. Минимальный уклон крыши для снега составляет от 6:12 до 9.:12. Эта крыша подходит и проста для лучшего ската крыши для снега, ее можно очень легко установить.
Гараж со скатной крышей
Гараж со скатной крышей лучше использовать в коммерческих или сельскохозяйственных целях, чем дома. Крыша может быть покрыта черепицей или деревянными стропилами из шифера.
Зеленая архитектура — Крыша
Крыша
Крыша имеет практическую, эмоциональную и эстетическую ценность: она не только
физически защищает от непогоды, но имеет смысл эмоциональный
защиты также, являясь одним из наиболее важных элементов
стиль здания. Дом без крыши вообще не дом,
но навес для пикника, который состоит только из столбов и крыши, кажется чем-то вроде
здание, хотя у него нет стен.
Два ключевых элемента крыши — ее уклон и размер свесов. Шаг измеряется (в США) как количество дюймов подъема над одним футом расстояние по горизонтали и записывается как соотношение, например, 6:12, что составляет 6 дюймов от подъем по вертикали на каждый фут горизонтального расстояния, в данном случае около 27° склон. Крыша с более крутым скатом будет легче отводить дождь и сбрасывать снег. чем более пологий уклон, и многие кровельные материалы имеют гарантию только на крышах чей шаг больше 3:12 (около 14°). Крыши на этом шаге меньше относятся к крышам с малым уклоном и часто требуют специальных мембран для уберечь их от протекания.
Существует множество видов крыш: двускатная, вальмовая, односкатная, бабочка, купол,
многоскатные и плоские. На самом деле плоские крыши часто не совсем плоские, но
иметь шаг около 1/4 «на 12»: едва достаточно, чтобы вода
убежать. Скатная крыша лучше всего подходит для большинства климатических условий:
эмпирическое правило, дождливый климат требует умеренной подачи, а снежный климат
требуют крутой шаг. Утечки обычно происходят на перекрестках, т.е. там, где
крыша и стена пересекаются или находятся в ендовах, поэтому лучше проектировать так, чтобы
вода не натыкается на эти переходы. Мусор также имеет тенденцию
собирайте везде, где на крыше есть буква «V», то есть все долины крыши,
а иногда и там, где крыша встречается со стеной. Если достаточно мусора
собирается, это может создать пруд, который может привести к распространению воды за пределы
пределы мигания на стыке. Засушливый климат
требуют меньше всего крыши, и это единственные климатические условия, где плоская крыша
действительно имеет смысл.
К зданию с остроконечной крышей можно добавить частичный второй этаж в два
разными способами: можно добавить мансардные окна, а можно построить как «соляной
box». Если вы хотите добавить слуховые окна, уклон крыши будет либо
должен быть достаточно крутым, чтобы встать, или вам нужно будет добавить пони
стены (короткие стены — см. схему справа). Для солонки одна стена (желательно южная) — две
этажей, а противоположная стена высотой всего в один этаж, поэтому крыша
асимметричный. Из-за асимметричности помещения план этажа
Традиционные соляные ящики имеют глубину 3 комнаты вместо 2. Соляной ящик — хорошая адаптация к климату, где
холодный ветер часто дует с севера всю зиму.
Ориентация крыши почти всегда отражает ориентацию
стены под ним, с наклонной частью крыши, пересекающей более короткую
измерение. Так как односкатная крыша имеет только один скат (вместо двух),
либо поле низкое, либо здание очень узкое,
в противном случае крыша начинает становиться довольно высокой. Большинство зданий, скорее
чем иметь одну крышу, иметь их совокупность: помимо основных
крыша есть также подъезды и, возможно, мансарды, или здание более
сложной формы, чем прямоугольник. При выполнении нескольких крыш, если вы делаете
таким образом, кажется, что они каскадом ниспадают из какой-то точки, смутно находящейся в центре,
а затем ниже по краям, он имеет тенденцию выглядеть лучше и ощущаться «больше похожим на
убежище» в том смысле, что мы признаем каскадную форму стабильной.
Когда здание ориентировано в направлении восток/запад, крыша также будет ориентирован таким образом, и это создает отличное место для размещения обоих PV и солнечная горячая вода. Двускатная крыша также лучше, потому что она так большая площадь поверхности. В то время как слуховые окна могут создать прекрасное пространство в чердак, они также имеют тенденцию создавать проблемы затенения для любых солнечных батарей, установленных на крыше. коллектор.
Фермовые крыши — это очень экономичный способ строительства крыши, но также
делает чердачное помещение практически непригодным для использования, если только не использовать чердачные фермы,
которые являются хорошим компромиссом. На диаграмме (справа) показан пример трех
распространенные варианты каркаса крыши. Стандартная ферма является наиболее материальным
эффективен и обычно изготавливается с использованием только 2×4, в то время как чердачная ферма
часто изготавливаются из пиломатериалов большего размера (в зависимости от того, насколько широка используемая
часть есть), а рамка палочки выполнена еще большего размера
(хотя это также можно сделать с помощью инженерных пиломатериалов, таких как TGI).
Проблема в том, что вы все равно строите это пространство, почему бы не сделать из этого полезно? Это особенно актуально, поскольку большинство в домах меньше места для хранения вещей, чем хотелось бы жильцам. 1 Если чердак будет использоваться как помещение, сочетание более крутого уклона крыши и как правило, должны использоваться слуховые окна, чтобы обеспечить достаточную высоту под крыша для комнаты — хотя полная высота не требуется. Например, 6:12 крыша с пролетом 32 фута будет иметь высоту на пике только 8 футов и только около 8 футов в ширину полезного пространства (т. е. пространство, где потолок, по крайней мере, 6 футов в высоту).
Мансардное помещение, прямо под крышей одни из самых любимых комнат в
дом, так как часто можно слушать дождь, падающий на крышу.
Есть что-то странное в странных углах и участках низкого потолка, сопровождающих
чердачное пространство, которое, кажется, дает людям ощущение того, что они находятся в убежище или
гнездо.
