Круглая крыша: разновидности и технологии сооружения

Многообразие кровельных конструкций, которые сегодня используют для покрытия частных домов, дает возможность выбрать оптимальный вариант по эксплуатационным характеристикам и цене сооружения. В этой же статье будем говорить о кроле, которая встречается на российских просторах не часто. Это круглая крыша. Рассмотрим, каких форм она бывает, из каких элементов ее возводят, а также расскажем о технологии ее сооружения.

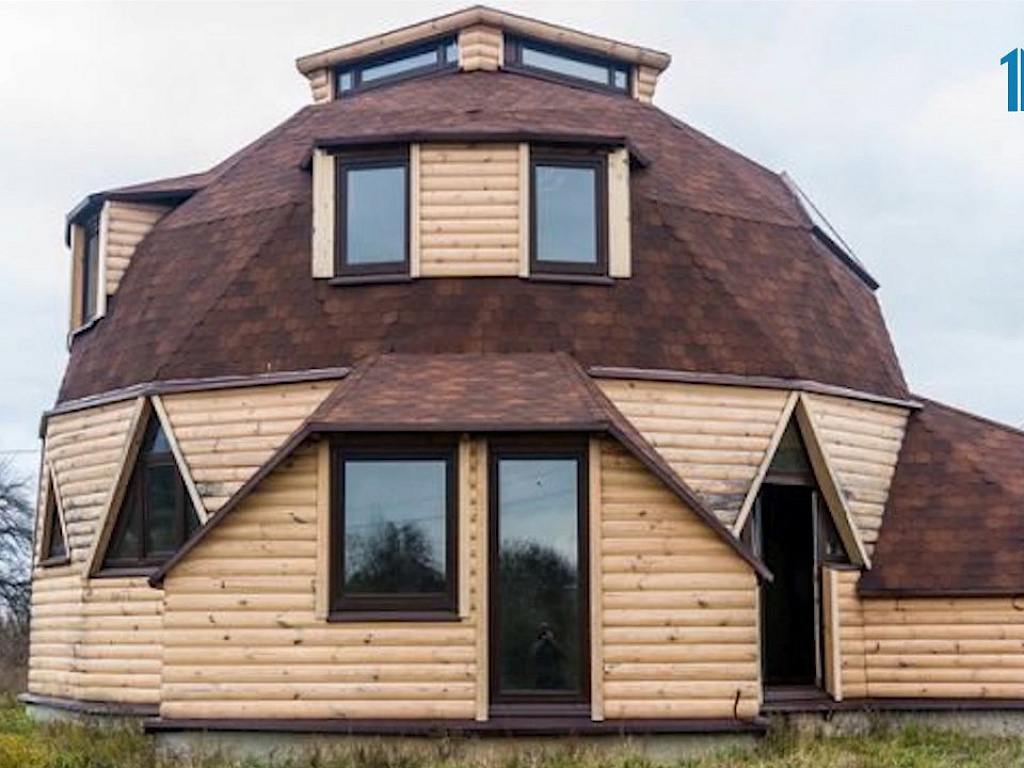

Круглая крыша частного домаИсточник mywater.pro

Виды круглой кровельной конструкции

Чисто в конструктивном плане круглую кровлю надо разделить на три разновидности:

  • полусфера, он же геодезический вид;
  • арочного типа;
  • конусообразного.

Необходимо отметить, что каждый вид имеет свои преимущества перед другими, а также технологию сооружения.

Поэтому рассмотрим каждую позицию по отдельности.

Геодезическая крыша

Этот вид кровельной конструкции был разработан в 1951 году американским архитектором Фулером. Инженер нашел способ создать крышу, в которой не было традиционной стропильной системы. Вместо нее основу составлял каркас, собранный из равносторонних треугольников. Последние в свою очередь собирались из бруса сечением 50х100 мм и длиною 1-1,2 м.

Их соединяли между собой специальным соединительным элементом, который называется коннектор. По сути, это стальная труба диаметром 100 мм и длиною 6-8 см. К ней приваривали металлические лопасти шириною 60 мм и длиною 150 мм, которые образовывали в целом пяти- или шестиконечную звезду. Лопасти приваривали попарно. На фото ниже такой коннектор показан.

Крыша Фулера с металлическими коннекторамиИсточник pinterest.com

То есть при сборке получалось так, что равносторонние треугольники образовывались за счет установки их элементов между парными лопастями коннекторов. Где они крепились саморезами со стороны каждой лопасти.

Сегодня производители крыш полусферического типа предлагают не только соединительные элементы этого вида. Есть и другие конструкции. К тому же надо отметить, что крыши Фулера сегодня собирают по технологии, в которой нет места коннекторам.

Процесс сборки крыши этого типа начинается, как и все кровельные конструкции. А именно с установки мауэрлата. Понятно, что круглую кровельную конструкцию можно установить только на круглый по форме дом. И здесь есть один тонкий момент, от которого зависит качество конечного результата. А именно способ монтажа мауэрлата.

Для этого брус сечением 50х100 или 100х100 мм разрезают на отрезки длиною, равной длине равносторонних треугольников, из которых формируется каркас кровли. После чего эти отрезки пиломатериала монтируют или на стены дома, или за залитый фундамент. Способ крепления выбирается стандартный, но чаще это установленные вертикально шпильки, которые вмонтированы в армирующий пояс дома или фундамент.

Монтаж мауэрлата и каркаса крышиИсточник plotnikov-pub.ru

После того как мауэрлат установлен и закреплен переходят к сборке кровельного каркаса. Для этого по краям элементов мауэрлата устанавливают и закрепляют саморезами Г-образные стальные пластины. К ним крепят ребра треугольников, расположенных под наклоном к горизонтали. В верхней же части двух ребер устанавливают коннектор. То есть получается так, что отрезок мауэрлата в самой нижней плоскости сборки кровельного каркаса выполняет функции одного из ребер равносторонних треугольников.

После чего по горизонтали между вершинами образованных треугольников монтируют по одному дополнительному ребру. Во-первых, эти ребра образуют горизонтальную опорную плоскость. Во-вторых, они же формируют треугольники, которые расположены в перевернутом виде. Далее весь процесс повторяется. То есть формируется второй ряд из двух разнонаправленных треугольников.

Необходимо отметить, что в конструкции крыш геодезического типа нет такого элемента, как конек или подобие его. Суть в том, что кровельная конструкция плавно переходит в полусферу, образуя на самом верху скругленную форму, состоящую из равностороннего треугольника или шестиугольника.

В купольной крыше полностью отсутствует конекИсточник hyser.com.ua

Как только крыша-полусфера будет собрана, переходят к ее дальнейшему формированию. Сегодня конструкции этого типа покрывают гибкими кровельными материалами, к примеру, битумной черепицей. Поэтому под нее укладывают сплошную обрешетку из плит ОСП, которые нарезаются в виде равносторонних треугольников. Основное требование – оставить между нарезанными плитами зазор в пределах 1 см, который компенсирует влажностное расширение материала.

И последнее. Это утепление геодезических крыш. Здесь все так же, как и в кровлях скатных. Используются те же материалы и технологии. То есть внутрь треугольников закладывают теплоизоляционный материал, который режется под форму элемента кровельного каркаса.

Как уже упоминалось выше, собирать такую кровлю можно или на возведенные стены круглого дома, или на фундамент. Последний вариант сегодня очень популярен, особенно в Европе. Есть возможность неплохо сэкономить. При этом полусфера прекрасно справляется со всеми нагрузками.

Круглый дом без стандартных стенИсточник pinterest.com

Арочная крыша

Отметим, что кровли этого типа по чисто конструктивным особенностям схожи со скатными крышами. То есть в них присутствует стропильная система. Правда, это не линейного типа брусы или доски. Это дугообразные элементы, которые на рынке представлены двумя видами:

  • из клееного бруса;
  • из стального профиля.

Первые собой представляют тонкие доски, который выдерживают в воде, а затем гнут под требуемый радиус изгиба. В таком изогнутом виде доски проходят принудительную сушку, образуя арочного типа элемент. После чего несколько досок склеивают между собой, формируя клееный брус. Это очень прочное изделие, но не очень дешевое. Что касается второй позиции, то это, по сути, стандартные фермы из металлопрофиля (труба, уголок, швеллер). Этот вариант применяют обычно в том случае, если пролет кровельной конструкции превышает 5 м.

Процесс сборки купольной крыши арочного типа из готовых элементов – это установка стропил так, чтобы они нижними концами упирались в мауэрлат, к нему же и закреплялись. А верхними в верхней точке кровли упирались друг в друга. Между собой же здесь и закреплялись.

Монтаж купольной крыши арочного типаИсточник plotnikov-pub.ru

Есть еще один вариант, как собрать крышу купольную арочного вида. Для этого используют доски сечением 50х100 мм небольшой длины, из которых формируют стропила дугообразной формы. Их соединяют между собой перфорированными металлическими пластинами при помощи саморезов. При этом укладывают отрезки досок так, чтобы сформировать дугу. На фото ниже один из таких вариантов сборки показан.

Сборка купольной крыши арочного типа отдельными элементамиИсточник nadache.ucoz.ru
Многощипцовая крыша — основные принципы конструкции

Конусная крыша

Эта разновидность кровельных конструкций купольных крыш может быть использована и как отдельная единица, и как составная часть сложной крыши. Но при одном условии – основание под конструкцию должно быть круглым.

В конусной крыше используют стропильные ноги прямолинейного типа. Но все остальные элементы скатных кровель здесь отсутствуют, а именно: конек, фронтоны, ендовы и прочие. Это дает возможность создать скатную плоскость, на которой никогда не скапливается большое количество снежного покрова. Но это часто становится ошибкой в процессе проектирования конусных крыш.

То есть некоторые заказчики не обращают внимание на высоту кровли. А ведь их делать пологими нельзя.

Здесь минимальный угол наклона не должен быть меньше 15°. И чаще всего такие крыши делают чердачными, то есть нежилыми. Чтобы выдержать нагрузки, под каждую стропилу устанавливают опорную стойку из точно такой же доски, что и стропильная нога. Стойку упирают или в балку перекрытия потолка, или в железобетонное перекрытие строения.

Дом с конусной крышейИсточник en.decorexpro.com

Если под кровлей предполагается организовать эксплуатируемое помещение, то к формированию стропильной системы подходят по-другому. Во-первых, для этого создают кровельную конструкцию с углом наклона в пределах 70-75°. Во-вторых, между стропилами устанавливают распоры из досок или брусов, которые увеличивают жесткость конструкции. Распорки устанавливают не в каждое межстропильное пространство, а через одну ногу. К примеру, если стропил в конструкции конусной крыши 10, то распорок должно быть 5. Дополнительную жесткость крыше придаст обрешетка.

То есть, во втором варианте нет стоек и опор, которые занимают много места. Но необходимо обозначить и тот факт, что крутая крыша с большим углом наклона по своей плоскости практически не нагружается. Основные нагрузки ложатся на верхнюю часть конструкции. Поэтому стропила в верхней точке хорошо соединяются между собой с использованием длинных саморезов и дополнительных крепежных приспособлений.

В видео показано, как сооружается каркас конусной крыши:


Что собой представляет шатровая крыша, из каких элементов состоит и правила монтажа

Тип домов под круглые крыши

Основное требование к сооружению купольных крыш – геометрически правильное основание. А здесь два варианта: круглое или квадратное основание. Если форма стен дома – прямоугольник, то даже и не стоит думать о том, чтобы возвести кровельную конструкцию купольного типа. Есть вариант другой – арочная крыша полукруглого типа.

Если основание частного дома – это сложная по форме конструкции. Или в процессе строительства в него вносились изменения, к примеру, достраивались новые помещения, то в этом случае лучше использовать комбинированную кровлю. То есть ту, в которой используются скатные и купольные конструкции.

Что касается нагрузок от крыши на стены и фундамент, то здесь, как и в случае с другими видами кровельных конструкций, необходимо соотнести типы материалов, используемых для сооружения стен и крыши. К примеру, нельзя на деревянные стены, собранные по каркасной технологии, устанавливать фермы из металлопрофиля. Если дом сооружается из камня, блоков или кирпича, то ограничения снижаются, а во многих случаях полностью отсутствуют.

Квадрат, круг и равносторонний многоугольник – основа под купольную крышуИсточник plotnikov-pub.ru
Крыша с эркером: принципы конструкции и этапы возведения

Преимущества купольных крыш

На самом деле кровли купольного типа являются обладателями очень серьезных достоинств:

  • пространство чердачного помещения можно максимально использовать, практически со стопроцентной эффективностью;
  • на купольных кровлях можно устанавливать неограниченное количество окон, даже есть прозрачные конструкции, полностью покрытые стеклом;
Круглая крыша полностью прозрачнаяИсточник dfasad. ru
  • круглая конфигурация не дает снегу зацепляться на плоскости кровли, что снижает нагрузки от природных осадков до нуля;
  • небольшой вес конструкции за счет меньшего количества используемых элементов и деталей;
  • крыша купольного типа в разы прочнее и надежнее любой скатной разновидности;
  • уникальный внешний вид, который отличается от всех других кровельных конструкций.

В видео владелец круглого дома, покрытого круглой крыши, рассказывает, как он строил это оригинальное сооружение:

Заключение по теме


Дом с волнообразной крышей от архитекторской студии Sbm – естественные очертания природных форм

Крыши круглой конфигурации с учетом их преимуществ сегодня постепенно завоевывают российский строительный рынок. Не все загородные застройщики отдают им предпочтение, но такие кровельные конструкции появляются все чаще и чаще. К тому же именно купольные кровли дают возможность построить дома без стен. А это большая экономия.

Круглая крыша – монтаж всех разновидностей в СПб

Статья, подготовленная специалистами компании «КАДЕТ-СПб» включает в себя информацию о том, какие существуют круглые крыши, в чем их различия, особенности и преимущества. В первой части статьи мы познакомимся с достаточно привлекательной конической крышей. Во втором разделе подробно рассказано о конструкции купольной крыши. Заключительная часть статьи поведает читателю об основных преимуществах геодезического купола, который используется для проектирования и устройства купольной или сферической крыши.




Коническая крыша

Превосходный внешний вид и уникальность такой крыши уже являются достаточными аргументами в пользу конической формы. Однако, давайте более подробно разберемся с тем, что она представляет собой. Для начала, применима она только для круглых домов или зданий с большим количеством граней. Стропильная система, используемая в таких крышах, не сложная – используется наслонный тип стропил. Этот тип предполагает наличие центрального столба или колонны, обрамленной сверху кольцевым прогоном, в который упираются опорные элементы.

Редкость такой крыши вызвана, в первую очередь, сложностью конической конструкции, с которой, к тому же, работали далеко не все мастера-кровельщики. Чтобы крыша получилась достаточно прочной и долговечной, важно выполнить монтажные работы в полном соответствии с технологией. В компании «КАДЕТ-СПб» уверены, что справятся с этой задачей лучше любых других строительных команд.

Покрывается коническая крыша чаще всего следующими материалами: натуральная черепица, битумные гонты, деревянная дранка или металлические кровельные покрытия. В зависимости от выбранного материала будет зависеть и то, насколько мощная потребуется стропильная система, какой брус нужно будет использовать.

Купольная крыша

Крыша купольного типа отличается от конической, в первую очередь, типом стропильной системы – используются висячие стропила, а не наслонные. В итоге получается простая трехшарнирная арка, полностью состоящая из висячих стропил. С одной стороны стропильные ноги упираются в проложенный мауэрлат, а с другой в опорное кольцо, обрамляющее столб в центре сооружения.

По сложности проектирования купольная крыша, скорее всего, обходит конический аналог круглой крыши и определенно требует работы проектировщика, знакомого с сопроматом и классической теоретической механикой. Без знаний в этих областях не удастся создать достаточно эффективную и прочную крышу купольного типа.

Вся конструкция купольной крыши состоит из множества компонентов, которые составляют кольцевую обрешетку, упирающуюся на дополнительные стойки. Эти стойки, в свою очередь, упираются в арки висячих стропил. Однако, существует альтернативный способ устройства такой непростой конструкции – геодезический купол.

Конструкция такого купола полностью состоит из треугольников, которые складываются в полноценную крышу. Система стропил в этом случае может быть выполнена двумя методами: коннекторным или бесконнекторным способами. Преимущества геодезического купола мы разберем в следующем подразделе нашей статьи.

Преимущества геодезического купола (сферической крыши)

Даже не вдаваясь в сложные расчеты можно смело выделить ряд очевидных достоинств, которыми обладают крыши геодезической формы. В списке они выглядят следующим образом:

  • Полное превосходство над прямоугольными крышами в следующих номинациях: объем внутреннего пространства при идентичной полезной площади сооружения, больший объем воздуха, лучшее освещение со всех сторон. К тому же, расход материалов для устройства сферической крыши приблизительно на 30% ниже, чем для прямоугольных аналогов.
  • В холодное время года геодезический купол сохраняет на треть больше тепла, чем аналоги. Тоже касается жаркого периода, когда крыша поглощает излишки тепла. Благодаря такому положительному качеству, сферическая крыша гарантированно экономит на отеплении и кондиционировании вашего сооружения.
  • Геодезический купол имеет уникальную конструкцию, которая отличается не только прочностью, но и удивительной легкостью. Благодаря малой массе такой крыши, владельцам удается значительно сэкономить на мощности фундамента и несущих стен.
  • Такая крыша может иметь огромное число окон. Другими словами, в сферической крыше полноценным окном может стать любая прямая поверхность. Возможно даже полное остекление крыши без потери прочности.
  • Благодаря равномерному распределению нагрузки по всей площади крыши и использованию шарообразной конструкции (самой прочной из известных), геодезический купол отличается самой лучшей прочностью среди крыш. Более крепкой крыши (при прочих равных характеристиках) не найти.
  • Аэродинамика такого купола так же считается лучшей. Достигается это отсутствием обширных ровных площадей, в которые могла бы упираться ветровая нагрузка.
  • Обтекаемая форма так же помогает в вопросе шумоизоляции. В доме под такой крышей будет тише и комфортнее находится, чем в случае других крыш.
  • Внешний вид геодезического купола пусть и знаком широкой публике, но все равно привлекает к себе много внимания, благодаря своей эстетической красоте. Вызвано это тем, что такая крыша крайне редко встречается.
  • Если вы планируете размещать на своей крыше модули солнечных коллекторов или солнечные батареи – лучшим выбором будет опять же сферическая крыша. Так как круглая форма позволит выбрать максимально эффективный угол по отношению к солнцу.

По мнению специалистов компании «КАДЕТ-СПб», на этом достоинства геодезического купола не заканчиваются, однако, что бы в полной мере осознать их, потребуются, по меньшей мере, архитекторские познания среднего уровня. В остальном, все виды круглых крыш отличаются прекрасным внешним видом, прочностью (в особенности коническая крыша) и другими качествами. Например, коническая и купольная крыши, пусть и схожи внешне, строятся с совершенно разными типами стропильных систем.

Как сделать круглую крышу дома

  • Палубы
  • Полы
  • .

    Как сделать ферму крыши

    Эта статья даст вам все, что вам нужно знать, когда дело доходит до всех вещей, которые вам нужно учитывать, когда вы хотите узнать, как сделать ферму крыши.

    Если вы хотите работать с металлом и научиться делать стальные стропильные фермы, или хотите ли вы работать с деревом и изготавливать фермы крыши сарая, вам нужно изучить важные вещи, а не только для выбора правильного материал для вашей стропильной фермы, а также для общего строительства и конструкции крыши в целом.

    Прежде чем мы поговорим о том, как сделать стропильные фермы, хотите ли вы сделать стропильные фермы для дома или хотите ли вы сделать их для хозяйственных построек, таких как сарай, амбар с столбами или гараж, мы поговорим о том, что возможно, даже важнее, чем конструкция вашей крыши; это законность и правила, касающиеся строительства и строительства в вашем конкретном районе.

    Мы не знаем точно, где вы живете, поэтому к нашим советам следует относиться только в дополнение к рассмотрению услуг квалифицированного специалиста из вашего региона.

    В разных местах действуют разные строительные нормы и правила, и может оказаться, что вам не разрешат даже вносить изменения в крышу без поддержки квалифицированного специалиста.

    Однако всегда лучше знать об этом заранее. Даже если вы можете делать со своей собственностью все, что захотите, лучше всего перед тем, как приступить к работе, встретиться с архитектором или инженером.

    Если вы живете в красной зоне ураганов, с сильными ветрами, которые могут повлиять на ваше здание, тогда у вас будут другие потребности в рассмотрении по сравнению с тем, кто живет в районе, где нет ураганов, но должен учитывать сильные снегопады каждый год.

    Итак, наш последний совет перед началом работы — это встретиться с преданным экспертом, который поможет убедиться, что ваши изменения или новые конструкции соответствуют нормам охраны труда и техники безопасности в вашем регионе.

    Как сделать стропильные фермы, часть первая: размеры

    С оговоркой, что мы не знаем вашего района, разумно сначала указать, как могут выглядеть стандартные размеры стандартной крыши.

    Так вот, обычно стандартная крыша будет иметь стропильные фермы шириной два дюйма (с точки зрения конструкции; на самом деле это примерно полтора дюйма вместо двух дюймов, поэтому убедитесь, что в вашем дизайне вас бесчисленное множество) на четыре дюймов шириной.

    Он может увеличиваться до 2 дюймов (опять же с точки зрения конструкции) на шесть дюймов в ширину, что является более сильной опорой и используется, когда крышам необходимо выдержать сильный снегопад и когда существуют другие силы живого веса, которые могут означать, что крыше требуется справиться с большим весом, чем обычно.

    Промышленный стандарт предусматривает, что стропильные фермы должны располагаться на расстоянии двадцати четырех дюймов от центра. Это означает, что от центра одной детали до центра следующей детали будет расстояние в двадцать четыре дюйма, или два фута, или около шестидесяти пяти сантиметров.

    Некоторые инженеры предлагают разместить их на расстоянии четырех футов друг от друга, и, очевидно, если вам нужна более прочная крыша, вы, вероятно, могли бы поставить их даже близко друг к другу — в конце концов, чем больше поддержки у крыши, тем стабильнее так и будет, вообще говоря.

    Как сделать стропильные фермы, часть вторая: о чем нужно помнить

    Если вы хотите узнать, как сделать ферму крыши более прочной, то вам необходимо подумать о ее функциональности. Самое важное, что нужно учитывать, состоит из троих.Во-первых, вы хотите подумать о различных давлениях, которые могут быть оказаны на вашу крышу. Мы разделили их на три части.

    Первое, что нужно учитывать, — это собственный вес кровли и ее конструктивная целостность. Это означает, что в любой день вы должны понимать, насколько прочными должны быть ваши фермы.

    Во многом это будет зависеть от конструкции крыши и конструкции здания. Проще говоря, если крыша слишком тяжелая, то стропильная ферма — только одна опора. Это основы оценки дедвейта вашей крыши.

    Во-вторых, вы хотите подумать о давлениях живого веса, которые влияют на вашу кровлю; Например, если у вас регулярно идет снег, то ваша крыша должна быть достаточно прочной, чтобы выдержать на тонны больше, чем когда речь идет о дедвейте.

    Если у вас дождь, тогда у вас будет еще один набор давлений, который учитывается в вашей крыше.

    Вместо того, чтобы думать о том, как сделать вашу стропильную ферму более прочной, вы можете подумать о том, как сделать дренаж в зазоре вашей крыши более ровным.

    В конце концов, если система спроектирована так, чтобы выдерживать тонну давления, и она постоянно подвергается угрозе под давлением, не имеет значения, насколько хорошо структурированы стропильные фермы, они в конечном итоге выйдут из строя. Если вы найдете способ слить воду с крыши более эффективным способом, тогда это к лучшему.

    Когда дело доходит до природных сил, воздействующих на вашу кровлю, то, возможно, наиболее упускаемым из виду аспектом обычно являются ветер и давление воздуха, которым вы окажетесь. Если вы живете в районе урагана, то вы без сомнения знаете, насколько важно учитывать силу ветра, когда дело касается строительства крыши.

    Ежегодно случаются сильные ураганы, которые срывают с людей крыши. Даже если вы не живете в таком ужасающем районе, вы обнаружите, что из-за окружающих зданий и рельефа земли все еще существует вероятность того, что ветер может причинить ущерб или, по крайней мере, повлиять на вашу кровлю. время.

    Чем больше кровли вам нужно, тем сильнее это повлияет на вас.Если у вас большое здание, ветер будет сильнее влиять на вас, чем если бы у вас было меньшее здание.

    Alarm — что подводит нас к следующему пункту. Вам нужно знать ширину вашего здания, прежде чем вы даже подумаете о проектировании стропильных ферм.

    Если вы неправильно установите стропильные фермы, они не поддержат ваше здание. Если вершина здания не находится посередине, а это так, как оно задумано, то вы испытаете неприятный шок, потому что в конечном итоге тот факт, что здание немного наклонено, будет означать, что давление с одной стороны будет сильнее. здание и, следовательно, фермы выйдут из строя быстрее, чем на другой стороне здания.

    Кроме того, ширина здания означает, что вам в любом случае придется спроектировать совершенно другие фермы — в конце концов, в церкви не будет таких же ферм, как в доме с террасами с двумя спальнями, так что вы могли бы также сделать хорошее перед тем, как подумать о перепроектировании или добавлении крыши, убедитесь, что вы получили правильную ширину здания.

    .

    Как сделать каркас крыши сарай своими руками [Пошаговое руководство]

    Готовы построить сарай? Просто интересно, какую крышу построить и как все это сочетается? Когда начать? Не волнуйтесь; мы все были там. Углы, длина, уклоны — все это часть конструкции и конструкции крыши.

    Чтобы упростить задачу, мы составили практическое руководство по созданию каркаса односкатной крыши с пошаговым руководством для некоторых наиболее популярных конструкций односкатной крыши. Мы дадим вам несколько советов и приемов, которые упростят сборку, а также поможем понять некоторые термины сборки.

    Итак, налейте себе любимый напиток, расслабьтесь и наслаждайтесь нашим маленьким руководством. Надеемся, мы ответим на все ваши вопросы.

    Факторы, влияющие на конструкцию односкатной крыши

    Типы кровельных материалов

    Фанера или OSB являются наиболее распространенными материалами, используемыми для обшивки кровли. Она должна соответствовать местным нормам по толщине (не менее 3/8 дюйма), которая также зависит от расстояния между стропилами или фермами.

    Наклон крыши определяет кровельный материал, который вы можете использовать. Асфальтовую черепицу можно укладывать с шагом от 2 до 12 и более . Для 2/12 доступны специальные черепицы, но лучше использовать другие материалы. Если кровля меньше 2/12, она должна быть металлической или покрытой резиновой мембраной.

    Вы вложили много пота и денег в строительство своего навеса, поэтому защитите свои вложения, используя войлочную бумагу, защиту от льда и кромку от капель. Они могут не понадобиться в сарае, но они продлят срок службы крыши и защитят все, что вы храните в сарае.

    Климат

    Место, где вы строите, влияет на наклон крыши и конструкцию. Снеговая нагрузка, сила ветра, дождь и жара — все это климатические факторы, влияющие на крышу. Большинство конструкций крыш можно заставить работать в любом климате, просто имейте в виду, что их строительство может потребовать более высоких затрат.

    Чем выше потенциал снеговой нагрузки, тем выше должен быть уклон (4/12 или лучше). Дождь может скапливаться на крыше с низким уклоном, гнить кедр и асфальтовую черепицу, а также находить или увеличивать щели, вызывая утечки.Влажная черепица может привести к образованию мха, который также разложит ее.

    Сильный преобладающий ветер или порывы обычно означают более низкий уклон наветренной стороны для уменьшения силы ветра. Крыша солянки рассчитана на прибрежные ветры. В жарком и засушливом климате крыша с низким уклоном часто имеет хорошую вентиляцию и изоляцию.

    Тип навеса

    Различные стили крыши сочетаются с определенными конструкциями. Если все стены имеют одинаковую высоту, хорошо подойдет крыша Gable, Hip и Gambrel.Если вам нужна высокая и низкая сторона, вам подойдет Saltbox, Skillion или односкатная крыша.

    Если вам нужно много полезного чердака / складского помещения, лучше всего подойдет крыша Gambrel или сарай. Если вам нужна высота или место для хранения с одной стороны, но не с другой, Saltbox — идеальный вариант. Двускатная или шатровая крыша даст более высокий центр хранения или высоту.

    Крыша Skillion или Shed представляет собой односкатную крышу, идущую от высокой стены к нижней стене. Наклон определяет, является ли это крышей Skillion (больше 6/12) или односкатной крышей.Это позволяет много места для хранения на одной стене и меньше — на другой.

    Объяснение общепринятых кровельных терминов
    • Уклон
      Измеряет подъем в дюймах на каждый фут расстояния по горизонтали: подъем на 3 дюйма для пробега длиной 12 дюймов (3/12).
    • Шаг
      Высота крыши по сравнению с общим пролетом крыши, обычно выражаемая в футах (6 футов к 18 футам или 8:16). Пролет расстояние от одной стропильной опорной стенки к другой стропильной несущей стене.
    • Уголок
      Используется для распила стропила там, где оно встречается с коньковой балкой, и для вырезания пасти птицы у стены. Он измеряется от горизонтальной линии стены до наклонного стропила с использованием подъема через пролет: угол 14 ° дает уклон 3/12, 4/12 — угол 18,2 °, а 6/12 — угол 26,6 °.
    • Конек
      Верхний край, где встречаются два ската или настила крыши.
    • Коньковая балка
      Передает нагрузку крыши на концы фронтона или стойки и поддерживает коньки стропил на коньке.Он может быть под стропилами для поддержки, или стропила могут быть привязаны к нему для поддержки.
    • Коньковая доска
      Это доска, которая поддерживает верхний конец стропил, поддерживает расстояние и помогает конструкции крыши работать как связная система.
    • Хомутовые стяжки
      Горизонтальная планка, которая помогает удерживать вместе два противоположных стропила и, следовательно, крышу; часто располагается на 1/3 — 1/2 стропила между коньком и потолком.

    • Birdsmouth ли вырезать выемкой в ​​стропила, где она лежит на верхней плите опорной стенки; он помогает передавать усилие крыши на стену и облегчает надежное прикрепление стропила к стене.
    • Длина стропила
      Расстояние от балки конька до стены, рассчитывается с использованием общего подъема по всему пролету (теорема Пифагора). Если у него есть свес, он добавляется после расчета длины стропила.

    Как крыша выдерживает снеговые нагрузки
    Крыша обычно может выдерживать снеговую нагрузку, превышающую номинальную, в зависимости от площади притока, продолжительности и инерции. Чем ближе стропила вместе, чем толще их глубина, тем больше используется воротниковая стяжка, и чем больше уклон, тем лучше они выдерживают снеговую нагрузку. Кроме того, чем больше уклон, тем больше сила тяжести для крыши, чтобы сбрасывать снег.

    Площадь притока — это максимальное расстояние между стропилами: 12 дюймов означает площадь притока 6 дюймов, 16 дюймов — приток 8 дюймов, а 24 дюйма — 12 дюймов площади притока. Чем больше расстояние между стропилами, тем большую снеговую нагрузку несет каждое стропило.

    Продолжительность — это время, в течение которого снег остается на крыше, прежде чем он тает, испаряется или соскальзывает; он обычно кратковременный, поэтому ущерб меньше, чем при круглогодичном накоплении.

    Инерция основана на времени, за которое снег собирается на крыше. Момент инерции велик, поскольку снег собирается в течение нескольких часов, дней или даже недель. Так что крыша успевает приспособиться к нагрузке.

    В чем разница между уклоном и наклоном

    Угол наклона измеряет высоту крыши, ее общий подъем по сравнению с общим расстоянием, которое крыша покрывает из стороны в сторону или ее пролетом, в футах. Это соотношение.Если коньковая балка или пик на 6 футов выше горизонтальной высоты стены; это общий рост. Пролет общего расстояние от одного стропильной опорной стенки к другой опорной стенке стропила; обычно удваивают пробег стропила. Например, если высота подъема составляет 6 футов, а пролет — 24 фута, шаг будет 6/24 или 1/4.

    Уклон — это отношение подъема стропила по длине, обычно измеряемое в дюймах или в долях. Расстояние по горизонтали от опорной стенки к осевой линии под коньковой балкой прогон.Расстояние по вертикали от верхней плиты до верха коньковой балки — это подъем. Он сравнивает расстояние в дюймах для каждой горизонтальной ноги или бега. Подъем на 6 дюймов по сравнению с 12-дюймовым бегом — это уклон 6/12.

    Шаг больше подходит для строительства здания и расчета потребности в материалах, а уклон — для конструкции крыши.

    Типы крыш по уклону

    Существует 3 основных типа крыш; плоский, пологий склон и крутой склон — Гамбрель представляет собой сочетание низкого и крутого склона.

    Flat Roof — имеет уклон 2/12 или меньше, обычно покрывается металлом или мембраной. Очень слабый ветер или его отсутствие, но очень медленно проливается снег или дождевая вода; может потребоваться специальная дренажная система.

    Низкий уклон — имеет уклон от 2/12 до 4/14, обычно покрывается черепицей или сталью. Воздействие ветра меньше, но снег, дождь и мусор проливаются медленно.

    Крутой склон — имеет уклон более 4/12 и покрыт черепицей или сталью.Он должен выдерживать большую силу ветра, но быстрее проливает дождь, снег и мусор.

    Требования Строительного кодекса

    Строительный кодекс выделяет приемлемые материалы для различных уклонов, стилей и климатических условий крыш. В нем подробно описаны все факторы конструкции крыши, даже вентиляция. Однако он не решает проблему подтекания.

    Строительные нормы и правила также детализируют требования для районов со значительным снегопадом. Он часто включает требования к более крутому уклону крыши.Возможно, вам также понадобятся штампованные чертежи фермы. Или вам может потребоваться более толстый деревянный материал для конструкции стропильных ферм. В некоторых областях также указаны требования к высоте от уровня земли до карниза. Также часто учитывается влияние на соседние строения или свойства.

    Перед началом работы лучше всего проконсультироваться в местном строительном управлении. Убедитесь, что ваша структура соответствует требованиям кода.

    Различия между стропилами и фермами

    Стропила и фермы используются для создания конструкции крыши.Основное отличие состоит в том, что ферма изготавливается на заводе по техническим стандартам. Он часто использует более мелкие элементы для формирования сети треугольников поддержки. Стропила обычно изготавливают на стройплощадке из бруса большей толщины. Разрезы для привязки к коньковой балке и птичьему рту к стене выполняются индивидуально, добавляются завязки-воротники.

    Стропила с коньковой балкой

    • Доски размером 2 × 6 или более, срезанные под углом, чтобы прилегать к коньковой балке, проходящей по всей длине крыши, или выше.У них также обычно есть выемка для пасти птицы, поэтому они крепятся к верхней панели стены.

    Стропила для наклонных, наклонных или наклонных

    • Проходят через верхнюю плиту низкой стены над верхней плитой высокой стены. Они часто имеют выемки на обеих стенах и выступают за несущие стены, образуя карниз. Обычно это доски 2 × 6, но они могут быть толще в зависимости от уклона, снеговой нагрузки и пролета.

    Фермы

    • Обычно изготавливаются в соответствии с техническими стандартами.У них есть диагональный верхний элемент, который образует скат крыши, а нижний элемент проходит по пролету крыши. Верх и низ соединены более мелкими деталями, которые образуют соединительные треугольники. Треугольники переносят нагрузку с настила крыши на стены или опоры.

    Когда использовать фермы, а когда стропила?

    • Используйте стропила для проектов с меньшими пролетами и фермы для проектов с большим пролетом. Стропила лучше подходят для открытого чердака или сводчатого потолка, и их не нужно заказывать заранее.Исторически стропила проходили на таком же расстоянии, что и современные фермы, но сегодня главным фактором является стоимость. Рассчитайте стоимость материала для постройки крыши с использованием стропил, затем позвоните в компанию, занимающуюся фермой (или две или три), и получите расценки на ту же крышу, сделанную из ферм. Не забудьте учесть стоимость доставки и использования крана для подъема ферм на крышу (при необходимости). Чем дальше вы находитесь от производителя ферм и крана, тем выше стоимость, поэтому стропила могут быть лучшим вариантом.

    Что лучше: стропила или фермы?

    • Зависит от того, что вы строите, поскольку структурная целостность правильно построенных стропил такая же, как и у фермы. Стропила заменяют фермы, потому что они легче покрывают более широкие пролеты. Часто они стоят дешевле, так как изготавливаются из пиломатериалов меньших размеров, чем стропила. Поскольку фермы собираются на месте, они прибывают готовыми к установке, что экономит время. Однако заказывать их нужно за недели, а иногда и за месяцы. Стропила отлично подходят для сараев или гаражей или даже для небольших пристроек к дому, и их не нужно заказывать заранее.

    Какой вариант быстрее и безопаснее?

    • Стропила быстрее для небольших проектов.Однако для больших зданий предварительно заказанные фермы поступают в установленный срок и могут быть установлены за день или два. На строительство стропил для одного и того же проекта у квалифицированных плотников могут уйти недели или месяцы.
    • И фермы, и стропила безопасны для строительства крыш. Однако безопасность — это вопрос человеческих знаний, планирования и ошибок. Длина и вес стропил может легко обрабатываться одним человеком в сарае. Но для фермы для дома может потребоваться 2 или 3 рабочих или кран. Не укрепить стены или поставить руку или ногу не в то место — человеческая ошибка; знания и планирование предотвращают ошибки.

    Обрамление Наиболее распространенные типы крыши
    Двускатная крыша

    Двускатная крыша сарая может быть построена с помощью стропил с коньковой доской 1 × 6 или с использованием ферм. Многое зависит от размера конструкции и желаемого чердака, чердака или высоты над уровнем моря. Простая двускатная односкатная крыша часто строится из бруса 2х4 или 2х6 для стропил и 2х4 для воротниковых стяжек. Стропила угла срез на конце хребта и зубчатый с birdsmouth, где она соприкасается с верхней пластиной опорной стенки.

    Строительство ферм на месте несложно для сарая. Стропила обрезаются под углом друг к другу вместо коньковой доски. Потолок балочных пролетов от опорной стены, чтобы поддержать стену и сидит на стенах. Это угол, вырезанный там, где он встречается со стропилами. Используйте треугольные или квадратные косынки, вырезанные из оболочки толщиной ½ дюйма, чтобы соединить 3 части фермы вместе. Не забудьте продлить стропила за стены для карниза и обрезать концы так, чтобы они были параллельны стенам для крепления облицовки.

    Крыша Gambrel

    Односкатная крыша Gambrel включает значительно больше угловых разрезов, чем двускатная крыша, но обеспечивает больше места для хранения вещей на чердаке.Сделать фермы своими руками намного проще, чем построить стропильную систему или даже купить готовые фермы.

    Чтобы сделать угол ферм своими руками, отрежьте 2 × 4 части для верхнего откоса до желаемой длины. Затем отрежьте нижний откос 2 × 4 части, чтобы они соединились с верхней частью и переместились на верхнюю пластину. Сделайте треугольные косынки, используя фанеру ½ дюйма, чтобы прикрепить 4 части, чтобы сформировать ферму. Балка потолка 2 × 4 или 2 × 6 (или более тяжелая) соединяет нижнюю часть фермы там, где она находится на верхней пластине. Размер балки перекрытия зависит от пролета и того, что вы планируете хранить на чердаке.

    Крыша соляного ящика

    Крыша соляного ящика сконструирована так же, как и двускатная крыша, за исключением того, что один скат крыши длиннее другого, поскольку опорные стены имеют разную высоту. Гребень смещен от центра и ближе к более высокой стене.

    Стропила имеют разрез под углом, чтобы встретиться с коньковой доской, и выемку в виде «птичьего рта» в местах пересечения с опорными стенками. Хомут-стяжка часто соединяется с короткой частью на верхней пластине, а затем проходит горизонтально к длинной наклонной части.Большинство частей изготавливаются из пиломатериалов 2 × 4 или 2 × 6.

    Skillion — Каркас односкатной крыши

    Крыши Skillion и Shed образуются односторонними стропилами 2 × 4 или 2 × 6 (или толще), простирающимися от низкой стены до высокой стены. Если вы планируете использовать карниз для защиты стен сарая, убедитесь, что вы добавили дополнительную длину при измерении стропил.

    Я предпочитаю вырезать «птичий рот» там, где стропила опираются на высокую стену и низкую стену и расширяют их с обоих концов, образуя карниз.Я также обрезаю каждый конец вертикально для облицовки и блокирую или закрепляю стропила, чтобы предотвратить скручивание под снеговой нагрузкой.

    Наклон к каркасу односкатной крыши

    Односкатная крыша означает, что она прикреплена к существующей конструкции. Верхний конец стропил устанавливается на пластину ригеля, прикрепленную к существующей стене. Нижняя часть делается так же, как Skillion или односкатная крыша. Вырежьте птичий рот там, где он сидит на низкой стене, и вытяните его за стену для карниза.

    Вальмовая крыша

    Вальмовая крыша хорошо защищает от снега, дождя и листвы и может быть сделана с помощью стропил или стропил. При использовании стропил к укороченной коньковой доске, которая не проходит по всей длине здания, крепятся обычные стропила. Обрежьте конец гребня с углом срезом, а на опорной стенке верхней пластине с выемкой birdsmouth.

    Обычные стропила обычно идут от каждого конца коньковой доски с одинаковым срезом под углом и «птичьим ртом» там, где она сидит на торцевых стенах.Четыре стропила вальмы срезаются под углом, чтобы поместиться между двумя перпендикулярными общими стропилами на конце коньковой доски. На нижнем конце сделана выемка, чтобы лучше сидеть на углу двух стен.

    Более короткие стропила или домкраты обрезаются под углом для крепления к набедренным стропилам и имеют выемки для стены. Все стропила имеют одинаковое расстояние между центрами 12, 16 или 24 дюйма. Несмотря на то, что нужно вырезать много углов и вырезов, это довольно простая, но привлекательная крыша.

    Каркас плоской крыши

    Плоская крыша имеет уклон от 1/8 дюйма на фут до 2/12.Он не идеален для снега или сильного дождя, но современные материалы и надлежащий дренаж помогли. Если вы строите плоскую крышу, постарайтесь сделать ее наклонной в разных направлениях к водостокам или желобам; представьте себе плоскую шатровую крышу. Из-за нагрузки или веса рекомендуется проконсультироваться с местным строительным отделом. Также, если это рекомендовано, используйте более толстые строительные материалы.

    Процесс создания каркаса односкатной крыши — пошаговые инструкции

    Обрамление односкатной крыши аналогично обрамлению стены.Облицовочная доска является нижней пластиной, а коньковая доска — верхней пластиной. Будьте проще и помните; это сарай! Придерживайтесь основ упрощенного дизайна и используйте размеры, которые не вызывают отходов. Обшивка поставляется в виде листов 4 × 8, а размер пиломатериалов кратен 2 футам. Самые ровные навесы идеальны, даже если вам нужны карнизы со всех сторон. Возможно, вам придется разрезать лист 4 × 8 пополам, но минимальные отходы означают меньшие расходы.

    Построить фермы или стропила для садового сарая довольно просто.Если это сарай или гараж, то изготовленные фермы дешевле. Разложите конструкцию стропил или фермы и определите необходимые углы, пасть или косынки. Вырежьте кусок или части выкройки, проверьте соответствие, затем вырежьте, соберите и обрамите крышу.

    Безопасность прежде всего

    Ежегодно тысячи несчастных случаев на строительстве происходят. Будь то наступление на гвоздь, скручивание при переноске груза, обрезание пальца специальной пилой, падение сломанных костей с лестницы или серфинг по крыше по мокрой обшивке, не выдержав удара.Большинство несчастных случаев можно избежать, и обычно это просто человеческая небрежность.

    • Лестницы упрощают и безопаснее достигают высоты стропил или ферм. Свяжите лестницу, используйте стойки, чтобы стабилизировать ее, убедитесь, что она стоит на твердой, ровной поверхности и не перегибается.
    • Защитные очки необходимы на строительной площадке. Опилки, осколки гвоздей и разлетающиеся обломки — вот некоторые из опасностей, от которых вам нужно защищать глаза; дешевый способ минимизировать риск.
    • Защитная обувь — это всегда хорошая идея. Сандалии или бегуны могут быть легкими и удобными, но наступите на гвоздь или наденьте ферму на место, и вы почувствуете это.
    • Рабочие перчатки защищают от порезов и порезов, а некоторые даже улучшают сцепление с гвоздями и деревом.
    • Страховочный трос и привязь — хорошая идея при работе на крыше. Убедитесь, что вы привязали его к чему-то, что не будет уезжать или к тому месту, где оно будет развязано, потому что мешает.
    Выберите кровельный материал.
    • Для строительства ферм используйте брус 2 × 4, а косынки сделайте из фанеры ½ дюйма.
    • Сделайте стропила из бруса 2 × 6 или больше, чтобы стропила не повредила стропило. Более толстая древесина также облегчает изоляцию, если вы захотите.
    Определить подъем

    Умножьте подъем в одном футе на общий пробег склона.

    Например, :

    Чтобы построить односкатную крышу на односкатном навесе 4х8 футов, мне нужно знать, где прикрепить пластину гроссбуха. Ригель — это то, к чему стропила будут прикреплены к существующему зданию.Используя наклон, я могу рассчитать, насколько высоко от вершины наклонной стены должна быть бухгалтерская книга.

    Для уклона 3/12 умножьте общий пробег в футах на подъем уклона: 4 фута пробега X 3 дюйма подъема равны 12 дюймам. Доска бухгалтерской книги должна быть на 12 дюймов выше вершины приставных стен.

    Определить Пробег

    Прогон расстояние от одной опорной стенки к осевой линии навеса для двускатной крышей. Для Skillion или навеса, это расстояние от одной опорной стены к другим.

    Для навеса 4х8 дюймов в примере с Определите высоту пролет — это ширина здания или 4 фута.

    Рассчитать высоты

    Шага является общим повышением от вертикали в верхней части стенки к вершине хребта, по сравнению с общим пролетом от опорной стенки к опорной стенке.

    Чтобы определить уклон нашего примера навеса 4х8 дюймов, сравните общий подъем в футах с общим пролетом в футах, или бегите в этом случае. Общий подъем составляет 12 дюймов или 1 фут, а пролет — 4 фута, поэтому уклон будет 1/4, или «крыша в четверть ската».

    • Чем больше уклон крыши, тем лучше она будет пропускать снег, лед и дождь. Также проще утеплить крышу с большим уклоном.
    • Минимальный уклон крыши составляет 1/8 дюйма на фут пролета
    • Для асфальтовой или композитной черепицы требуется уклон не менее 2/12, для стальной кровли требуется уклон 3/12 или выше, а для рулонной кровли — 2 / Шаг 12 и более.
    • Лучший шаг для черепицы — от 4/12 до 12/12. Однако чем выше шаг, тем большую силу ветра он должен выдерживать.С 4/12 по 8/12 — лучший вариант.
    • Металлическая кровля — хороший выбор для снежного климата. Он более водонепроницаем, чем черепица, лучше распределяет снеговую нагрузку, металл служит дольше и часто проливает снег быстрее, поэтому могут потребоваться защитные устройства от льда / снега. Более темные цвета притягивают солнечную энергию и тепло, что помогает быстрее сбрасывать снег.

    Каркас односкатной крыши с общими стропилами
    Найдите длину общих стропил в сарае

    Под общим стропилами понимаются все стропила, которые идентичны в конструкции конкретной крыши.После того, как вы сделаете образец стропила, все (или большая часть) обрезаются в тон. Чтобы найти длину обычного стропила, вы можете использовать строительный калькулятор, бесплатный онлайн-калькулятор или математику для младших классов с использованием формулы Пифагора.

    Горизонтальное расстояние от хребта к наружному опорной стенке вводный, в ногах. Требуемый уклон — это подъем над пробегом, умножьте пробег в футах на желаемый пробег, и вы получите общий подъем в дюймах. Преобразуйте так, чтобы оба были либо в футах, либо в дюймах, и используйте формулу и выполните математические вычисления… дважды, чтобы убедиться.(подъем x подъем) + (бег x бег), затем найдите квадратный корень из комбинированных чисел, и вы получите длину стропил от конька до стены.

    Для нашего примера с наклоном 4х8 футов общий подъем составляет 1 фут, а общий пробег — 4 фута. 1 × 1 + 4 × 4 = 17. Квадратный корень из 17 (√17) составляет 4,123 фута, или 49,477 дюйма, или 49-15 / 32 дюйма +/-.

    Определение размера пиломатериалов и O.C. Расстояние

    Прибавьте длину карниза к длине стропил, и вы получите общую длину обычного стропила.Помните, что при выборе длины используемого размерного бруса вам необходимо прибавить для среза конькового угла плюс толщину стены. Для определения размера пиломатериалов и O.C. Расстояния я использую таблицы пролета стропил. Для большинства навесов шириной менее 20 футов с двускатной крышей 3/12 подходит вариант 2 × 6 с центром в 16 дюймов, то есть с живой нагрузкой 40 фунтов. Если длина вашего стропила меньше 5 футов, используйте стропило 2 × 4 с шагом 16 дюймов.

    В примере с навесом 4х8 дюймов можно использовать стропила 2 × 4 с центрами 16 дюймов, поскольку их длина составляет менее 5 футов. Длина материала будет определяться нависающим карнизом.

    Определите, насколько глубоко нужно разрезать «Птичий пасть»

    Птичий пасть не должна располагаться на стене и не превышать 1/3 глубины стропила, если она выступает за стену. Согласно нормативам, как правило, требуется не менее 1½ дюйма стропил, прилегающих к стене заподлицо. Используйте угольник для обрамления, чтобы сделать выемку в соответствии с уклоном крыши. В стене 2 × 4 со стропилами 2 × 6 можно сделать выемку для сиденья 4 дюйма.

    В нашем примере с навесом 4х8 футов с использованием стропил 2х4 глубина «птичьего рта» ограничена 1/3 глубины стропильного правила: то есть примерно 1-3 / 16 дюйма.

    Отрезать верхний отвес

    Верхний отвес выполняется там, где стропила соприкасается с коньковой доской или противоположным стропилом. Используйте угольник для обрамления, чтобы разметить вырез по скату крыши. Для уклона 3/12 выровняйте квадрат так, чтобы внешняя часть короткой стороны была напротив доски на 1/2 — 1 дюйм от конца. Поверните длинную штангу квадрата, пока отметка 12 дюймов на внешней стороне не окажется напротив доски. Дважды убедитесь, что отметки 3 ”и 12” находятся на краю и с одной стороны доски.Проведите линию поперек доски там, где внешняя сторона короткой руки пересекает доску. Возможно, вам придется продлить линию поперек доски. Используйте пилу и разрежьте линию.

    Измерьте длину стропил и отметьте внешний край здания

    От вершины угла измерьте длину стропил, определенную по формуле. Отметьте стропило такой длины. Используя квадрат в обрамлении, проведите отвес через доску на этой отметке; он должен быть параллелен верхней линии отвеса. Там, где отвес отмечает нижнюю сторону стропила, это место, где они будут встречаться с внешней стороной стены, и там будет заканчиваться «Птичий пасть» или сиденье.

    Разметьте и обрежьте Птичий Рот

    Строительные нормы и правила обычно гласят, что вам понадобится не менее 1½ дюйма стропил, сидящих на стеновой плите. Совместите квадрат обрамления с нижней стороной стропил по уклону. Перемещайте 12-дюймовую балку квадрата до тех пор, пока на линии отвеса не будет достигнута желаемая глубина сиденья, т. Е. 12 дюймов — 1½ дюйма = 10½ дюймов, так что подъем и спуск должны быть привязаны к квадрату к нижней стороне стропил, отвес линия должна пересекать внешнюю сторону длинной руки на расстоянии 10½ дюймов.Проведите линию от отвеса до отметки 12 дюймов, и вы получите линии разреза для птичьего рта.

    Разметка и обрезка хвоста стропила

    Хвост стропила также образует карниз. От линии отвеса по горизонтали расстояние до карниза. Используя квадрат для обрамления в контрольных точках уклона для подъема над пролетом на вершине стропила, измерьте расстояние от отвеса до желаемой меры. Нарисуйте еще один параллельный отвес, используя квадрат. Это конец вашего стропила.Размер облицовки определяет глубину стропильного конца. С помощью квадрата измерьте толщину лицевой панели по конечной отвесу. Нарисуйте горизонтальную линию (90 °) от желаемой толщины лицевой панели к устью птицы. Отрежьте угол 90 °, чтобы сформировать конец стропила.

    Теперь у вас есть образец для всех распространенных стропил.

    Установите стропила

    Если стропила привязаны к коньковой доске, отметьте ее и верхнюю плиту опорных стен с шагом. Прибейте одно стропило к коньковой доске, а затем прибейте противоположное стропило на место.Продвигайтесь вдоль конька, устанавливая остальные пары стропил. Выровняйте птичий пасть по отметке и зафиксируйте ногтем на месте.

    Pro Примечание:

    Разместите стропила или фермы с шагом 16 дюймов, выровняйте их по стойкам опорных стен. Это поможет стене лучше выдерживать нагрузку на крышу.

    Способы прикрепления стропил к верхним пластинам:

    Используйте гвозди 10d или 16d, чтобы прибить стропила к верхней пластине. Я также обычно добавляю ураганные стяжки для дополнительной защиты от ветра. Это увеличивает стоимость, но может иметь значение при необходимости.

    Односкатная односкатная крыша с коньковым каркасом

    Коньковая балка толще коньковой доски, поэтому прибить ее гвоздями к стропильному краю невозможно.

    • Врезание гвоздей с обеих сторон стропила в балку является одним из вариантов, но затрудняет удержание стропила на одной линии.
    • Стропильные вешалки — еще один вариант крепления стропил к коньковой балке. Прикрепите к балке крючки на необходимом расстоянии, а затем прикрепите стропило к подвеске.Прибейте гвоздями 10d или 16d или используйте крепеж Simpson Strong-Tie, предназначенный для структурных скоб (мое предпочтение).

    Обрамление кровли с помощью ферм

    Другой вариант — обрамление крыши с использованием ферм вместо стропил. Они могут быть изготовлены или изготовлены заранее, или вы можете сделать их самостоятельно.

    • Для изготовления ферм составьте план ферм или найдите его в Интернете или в печати. Мне нравится составлять его; Иногда бывает проще, если сарай необычного размера или формы.
    • Вырежьте все компоненты одной фермы, включая косынки, чтобы скрепить ее. Скрепите части вместе и убедитесь, что они подходят — при необходимости отрегулируйте. Разберите и используйте детали выкройки, чтобы разложить и вырезать все компоненты для всех ферм.
    • Соберите фермы, используя ½ ”фанерные вставки, используя спиральные гвозди 6d или гвозди с кольцевым стержнем.
    • Положите фермы друг на друга, чтобы убедиться, что все они одинаковы.
    • Поднимите фермы на верхние плиты, разложите их в соответствии с планом и прикрепите к стеновым плитам.
    • Прибейте фермы к верхней пластине с помощью спиральных или кольцевых гвоздей 16d. Или прикрепите фермы к стеновым плитам с помощью ураганных кронштейнов с гвоздями 10d или крепежами Simpson Strong-Tie.
    • Постройте концы фронтона так, чтобы верхняя пластина была на 1½ дюйма ниже, чем верх фермы. Отрежьте отрезки длины 2 × 4, чтобы прибить к последней ферме, пройтись по торцу фронтона и вытянуть, чтобы сформировать карниз. Прибейте облицовочную доску к концам надстроек крыши 2 × 4.
    Обрамление с использованием металлических скоб

    На рынке представлено множество металлических скоб.Многие из них хороши, но некоторые лучше. Я предпочитаю застежки Simpson Strong-Tie и структурные кронштейны. Они легко доступны и имеют хорошую гарантию.

    Установка обшивки крыши

    Фанера или OSB подходят для обшивки крыши. Минимальные значения толщины указаны в строительных нормах и правилах. Я использую 5/8 дюйма для 16-дюймовых центров и 3/4 дюйма для 24-дюймовых центров . Заблокируйте или закрепите стропила, если они изгибаются вбок. Используйте шпунт и паз или H-образные зажимы между фермами / стропилами.

    Начните с нижнего угла и работайте вдоль крыши с полными листами поперек стропил или ферм. Используйте обычные гвозди 8d или 10d. Второй ряд сместите на половину листа и отделайте крышу. Отрежьте лист, чтобы заполнить концы ряда. Не забудьте оставить на выступе место для вентиляции.

    Обязательно ознакомьтесь с моим постом о том, какой тип фанеры использовать для односкатной крыши.

    Установите фетр для навесной крыши

    Раскатайте первый ряд войлока и скобы на месте или используйте самоклеящийся защитный кожух.Начните с края обшивки. Наложите следующий ряд и продолжайте, пока крыша не будет покрыта. Используйте скобу из нержавеющей стали или самоклеящуюся кровлю.

    Установите капельницу

    Капельницу прибивают гвоздями длиной 3/4 дюйма или более. Он проходит через войлок на фронтонах, чтобы предотвратить попадание ветром влаги под войлок. На конце «Птичья пасть» проходит под войлоком. Также перекрывайте участки капельного края.

    Установка черепицы

    Начните с нижнего угла и следуйте инструкциям производителя.Первый ряд черепицы повернут так, чтобы выступы поднимались вверх по крыше и перекрывали край водостока на 3/8 дюйма. Используйте гвозди диаметром 1 ¼ дюйма на высоте 6 дюймов от края капель, чтобы закрепить их на месте. Второй ряд полностью покрывает первый ряд с выступами, закрывающими край оттока. Каждый ряд смещен на 1/3 черепицы.

    Звучит как статья на другой день!

    Надеюсь, вам пригодилась эта статья о создании каркаса односкатной крыши. Сообщите нам свое мнение. Если вы знаете кого-то, кому эта статья может оказаться полезной, поделитесь ею.

    Евгений был энтузиастом DIY большую часть своей жизни и любит творчество, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

    .

    Крыша круглая односкатная под ключ, цена в Челябинске от компании ЛегПром

    Устройство кровли представляет собой своеобразный многослойный «пирог», состоящий из кровельного материала, обрешетки, контр обрешётки, гидроизоляционного материала, диффузионной паропроницаемой пленки, утеплителя (теплоизолятора), пароизоляционного слоя и внутренней декоративной отделки. Таким образом, кровля – конструкция достаточно сложная, и при монтаже ее элементов следует четко следовать инструкциям производителей, а также соблюдать все необходимые нормативы и правила.

    1. Рассчитаем количество материала для кровли (крепежных элементов, гидро- и пароизоляции, утеплителя, кровельного материала).

    2. Возведем стропильную систему

    3. Уложим гидроизоляционный материал и закрепим на стропильных ногах бруски контробрешетки.

    4. Установим и закрепим материал обрешетки. При этом следует предусмотреть крепления для проходных элементов (например, вентиляционные трубы), а для крепления коньковой планки необходимо установить поверх стропил по две дополнительные доски обрешетки на расстоянии 50 мм друг от друга.

    5. При обустройстве кровли установим защитные «фартуки» вокруг выхода дымохода, технологические отверстия, вдоль ендовы и конька.

    6. Установим и закрепим кровельный материал.

    7. Установим и закрепим все доборные изделия — торцевые и коньковые планки, верхние ендовы, планки примыкания, ограждения, внешних углов, вентиляционные и антенные выходы и т. п. К доборным элементам можно также отнести всевозможные лесенки, ограждающие решетки, снегозадержатели и пр. Использование одних доборных элементов крайне необходимо, без других можно обойтись — все зависит от конструктивных особенностей крыши, типа кровельного материала и т. д.

    8. Смонтируйм водосточную систему.

    9. Уложим между стропилами утеплитель.

    10. Далее по технологии обустройства кровли должен быть установлен и закреплен пароизоляционный материал. Пароизоляционная пленка должна не просто укладываться с нахлестом, необходимо обязательно герметизировать стыки при помощи специальной двусторонней соединительной ленты.

    Особое внимание уделим герметизации тех мест, где пленка примыкает к стенам и трубам дымоходов.

    После завершения монтажных работ с поверхности кровли удалим строительный мусор, обработаем и подкрасим места срезов, царапин и потертостей. В дальнейшем рекомендуется два раза в год проводить уборку кровли от листвы, веток и прочих посторонних предметов. Обычно это делают мягкой щеткой, тряпкой или струей воды, направленной от конька к карнизу. Передвигаться по поверхности кровли следует плавными движениями и только в мягкой обуви. После уборки необходимо очистить все элементы водосточной системы.

    Преимущества работы с нами:

    • Реализуем проект любой сложности и размеров;
    • Предоставим гарантию от 1 до 10 лет на всю продукцию;
    • Предлагаем рассрочку — предоплата 70%, остальное по завершению работ;
    • Произведем остекление любых объектов светопрозрачными конструкциями.

    Если вы хотите заказать Крыша круглая односкатная под ключ, то позвоните нам по телефонам, указанным в контактах.

    Круглая крыша конструкция


    Как сделать круглую крышу дома. — Яра Дом. ЭкоСтроительство соломенных домов

    Сама по себе круглая крыша – не такая уж редкость. Большинство архитектурных памятников культового назначения – это круглые крыши: луковицы русских церквей, купола мусульманских храмов. Исключение — католическая готика. В Западной Европе купола обычно венчают светские постройки.

    Купол – частый вариант крыш домов городской застройки по индивидуальным проектам, научных зданий – обсерваторий и т.д. Только в загородных поселках дома с круглой крышей встречаются редко. Причина – сложный монтаж стропильной системы. Как сделать круглую крышу?

    Что такое круглая крыша?

    Называть крышу круглой — неправильно. Она ведь не полностью круглая. В эту группу попадают любые кровли, форма которых – фигура вращения или один из ее сегментов. Купол-половинка или сегмент шара.

    Конструкция стропильной системы круглой крыши

    Стропильная система для всех этих типов крыш изготавливается по-разному.

    Стропильные системы для круглых крыш, как правило, наслонные. Это подразумевает наличие дополнительных опор для стропил внутри сооружения.

    • Кольцевой мауэрлат ;
    • Кольцевой прогон в верхней части крыши. Если крыша высокая (выше двух метров), прогонов может быть больше одного;
    • Центральная стойка. Для небольших сооружений достаточно одной;
    • Дополнительные усиливающие элементы (подкосы, стяжки).
    • Для луковиц – округлые (часто вместо древесины используются металлические фермы).Для куполов – округлые арочные, составные из нескольких частей. Исключение – т.н. геодезический купол, популярный в западных странах: его монтируют из множества небольших треугольных деревянных секций.Конус – стропильные ноги прямые, опираются на круглые кольцевые прогоны и круглый мауэрлат. Коньковый узел наверху монтируется аналогично шатровым крышам.

      Порядок монтажа системы в целом аналогичен установке обычных крыш:

      • Укладка на стену изолирующей прослойки из рубероида.
      • Установка мауэрлата. Например, брус 15 на 15 (сечение должно быть указано в проекте крыши). Фиксируют мауэрлат к стене анкерными болтами.
      • Если вся постройка деревянная, мауэрлат не кладут. Стропила опирают на верхний венец и крепят оцинкованными гвоздями.
      • Монтируют на брус для опорной стойки верхний кольцевой прогон.
      • Ставят по центру перекрытия опорную стойку. Усиливают подкосами толщиной примерно 4 см.
      • Устанавливают стропила с шагом 50-90 сантиметров, в зависимости от проекта. К мауэрлату и прогону фиксируют строительными уголками.

      Внимание!

      Общее требование к монтажу стропильной системы любой крыши: предварительно обработать все элементы антипиреном и антисептиками.

      Обтекаемость имеет определенные преимущества:

      • сильный ветер огибает конструкцию, а не давит на нее, разрушая, как в случае дома с углами;
      • такая форма более прочная и сейсмоустойчивая;
      • расход материала по сравнению с традиционным прямоугольным зданием меньше;
      • оригинальный дизайн снаружи и внутри.

      Что общего у разных видов круглых крыш?

      Существует множество разновидностей подобной крыши. В это понятие может быть вложен разный смысл: колокольчатые, шлемообразные или комбинированные кровли.

      Интересный вариант – ресипрокальная крыша: представляет собой спираль, где каждый брус опирается на предыдущий. В итоге получается надежная самонесущая конструкция, которую с геометрической точки зрения также можно отнести в категорию круглых крыш.

    Купольная крыша.

    Прочная и надежная купольная крыша имеет немаловажное преимущество, свойственное всем круглым конструкциям – ее отлично обтекает воздух.

    Еще один плюс, немаловажный для наших климатических условий – на ней совершенно не задерживается снег .

    Устройство купола предполагает использование висячих стропил в форме арок. Технически это сложное решение, поэтому все расчеты должны производить специалисты в данной области.

    В центре сооружения устанавливается вертикальный столб-опора, на который крепят кольцо – верхнюю опору для стропил. Внизу арочные элементы фиксируются на мауэрлате.

    Кольцевая обрешетка крепится на стойки, упирающиеся в затяжки стропил, и на нее уже укладывается кровельное покрытие .

    Купол может быть одновременно и крышей, и стенами второго этажа.

    Образованный из треугольников купол известен под названием геодезический. Его изюминка заключается в возможности полного остекления.

    Но несмотря на свои преимущества, конструкция не получила широкого распространения – из-за сложности расчетов.

    Коническая (конусообразная) крыша.

    Стропильная система используется наслонного типа. В центре здания должна быть расположена опора – столб.

    Стропильные ноги опираются:

    • сверху – на кольцевой прогон из бруса, который в свою очередь упирается в центральную опору раскосами;
    • снизу – на мауэрлат в форме кольца.

    Стропила жестко прикрепляются к опорам при помощи уголков. Расстояние между ними зависит от сечения и предполагаемой нагрузки – веса кровельного материала. Обрешетка – круговая.

    ТАК ЧТО ВЫБОР ЗА ВАМИ!!!

    Copyright © 2019 Копания «Яра Дом»

    yaradom.ru

    Разновидности круглой крыши, из каких элементов состоят и способы монтажа

    Многообразие кровельных конструкций, которые сегодня используют для покрытия частных домов, дает возможность выбрать оптимальный вариант по эксплуатационным характеристикам и цене сооружения. В этой же статье будем говорить о кроле, которая встречается на российских просторах не часто. Это круглая крыша. Рассмотрим, каких форм она бывает, из каких элементов ее возводят, а также расскажем о технологии ее сооружения.

    Круглая крыша частного дома

    Виды круглой кровельной конструкции

    Чисто в конструктивном плане круглую кровлю надо разделить на три разновидности:

    • полусфера, он же геодезический вид;

    • арочного типа;

    • конусообразного.

    Необходимо отметить, что каждый вид имеет свои преимущества перед другими, а также технологию сооружения. Поэтому рассмотрим каждую позицию по отдельности.

    Геодезическая крыша

    Этот вид кровельной конструкции был разработан в 1951 году американским архитектором Фулером. Инженер нашел способ создать крышу, в которой не было традиционной стропильной системы. Вместо нее основу составлял каркас, собранный из равносторонних треугольников. Последние в свою очередь собирались из бруса сечением 50х100 мм и длиною 1-1,2 м.

    Их соединяли между собой специальным соединительным элементом, который называется коннектор. По сути, это стальная труба диаметром 100 мм и длиною 6-8 см. К ней приваривали металлические лопасти шириною 60 мм и длиною 150 мм, которые образовывали в целом пяти- или шестиконечную звезду. Лопасти приваривали попарно. На фото ниже такой коннектор показан.

    Крыша Фулера с металлическими коннекторами

    То есть при сборке получалось так, что равносторонние треугольники образовывались за счет установки их элементов между парными лопастями коннекторов. Где они крепились саморезами со стороны каждой лопасти.

    Сегодня производители крыш полусферического типа предлагают не только соединительные элементы этого вида. Есть и другие конструкции. К тому же надо отметить, что крыши Фулера сегодня собирают по технологии, в которой нет места коннекторам.

    Процесс сборки крыши этого типа начинается, как и все кровельные конструкции. А именно с установки мауэрлата. Понятно, что круглую кровельную конструкцию можно установить только на круглый по форме дом. И здесь есть один тонкий момент, от которого зависит качество конечного результата. А именно способ монтажа мауэрлата.

    Для этого брус сечением 50х100 или 100х100 мм разрезают на отрезки длиною, равной длине равносторонних треугольников, из которых формируется каркас кровли. После чего эти отрезки пиломатериала монтируют или на стены дома, или за залитый фундамент. Способ крепления выбирается стандартный, но чаще это установленные вертикально шпильки, которые вмонтированы в армирующий пояс дома или фундамент.

    Монтаж мауэрлата и каркаса крыши

    После того как мауэрлат установлен и закреплен переходят к сборке кровельного каркаса. Для этого по краям элементов мауэрлата устанавливают и закрепляют саморезами Г-образные стальные пластины. К ним крепят ребра треугольников, расположенных под наклоном к горизонтали. В верхней же части двух ребер устанавливают коннектор. То есть получается так, что отрезок мауэрлата в самой нижней плоскости сборки кровельного каркаса выполняет функции одного из ребер равносторонних треугольников.

    После чего по горизонтали между вершинами образованных треугольников монтируют по одному дополнительному ребру. Во-первых, эти ребра образуют горизонтальную опорную плоскость. Во-вторых, они же формируют треугольники, которые расположены в перевернутом виде. Далее весь процесс повторяется. То есть формируется второй ряд из двух разнонаправленных треугольников.

    Необходимо отметить, что в конструкции крыш геодезического типа нет такого элемента, как конек или подобие его. Суть в том, что кровельная конструкция плавно переходит в полусферу, образуя на самом верху скругленную форму, состоящую из равностороннего треугольника или шестиугольника.

    В купольной крыше полностью отсутствует конек

    Как только крыша-полусфера будет собрана, переходят к ее дальнейшему формированию. Сегодня конструкции этого типа покрывают гибкими кровельными материалами, к примеру, битумной черепицей. Поэтому под нее укладывают сплошную обрешетку из плит ОСП, которые нарезаются в виде равносторонних треугольников. Основное требование – оставить между нарезанными плитами зазор в пределах 1 см, который компенсирует влажностное расширение материала.

    И последнее. Это утепление геодезических крыш. Здесь все так же, как и в кровлях скатных. Используются те же материалы и технологии. То есть внутрь треугольников закладывают теплоизоляционный материал, который режется под форму элемента кровельного каркаса.

    Как уже упоминалось выше, собирать такую кровлю можно или на возведенные стены круглого дома, или на фундамент. Последний вариант сегодня очень популярен, особенно в Европе. Есть возможность неплохо сэкономить. При этом полусфера прекрасно справляется со всеми нагрузками.

    Круглый дом без стандартных стен На нашем сайте Вы можете ознакомиться с самыми популярными проектами комбинированных домов от производителей, представленных на выставке домов «Малоэтажная страна». Наличие фильтров и калькулятора онлайн позволяют производить предварительный расчет полной стоимости дома.
    Арочная крыша

    Отметим, что кровли этого типа по чисто конструктивным особенностям схожи со скатными крышами. То есть в них присутствует стропильная система. Правда, это не линейного типа брусы или доски. Это дугообразные элементы, которые на рынке представлены двумя видами:

    Первые собой представляют тонкие доски, который выдерживают в воде, а затем гнут под требуемый радиус изгиба. В таком изогнутом виде доски проходят принудительную сушку, образуя арочного типа элемент. После чего несколько досок склеивают между собой, формируя клееный брус. Это очень прочное изделие, но не очень дешевое. Что касается второй позиции, то это, по сути, стандартные фермы из металлопрофиля (труба, уголок, швеллер). Этот вариант применяют обычно в том случае, если пролет кровельной конструкции превышает 5 м.

    Процесс сборки купольной крыши арочного типа из готовых элементов – это установка стропил так, чтобы они нижними концами упирались в мауэрлат, к нему же и закреплялись. А верхними в верхней точке кровли упирались друг в друга. Между собой же здесь и закреплялись.

    Монтаж купольной крыши арочного типа

    Есть еще один вариант, как собрать крышу купольную арочного вида. Для этого используют доски сечением 50х100 мм небольшой длины, из которых формируют стропила дугообразной формы. Их соединяют между собой перфорированными металлическими пластинами при помощи саморезов. При этом укладывают отрезки досок так, чтобы сформировать дугу. На фото ниже один из таких вариантов сборки показан.

    Сборка купольной крыши арочного типа отдельными элементами На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу аудита строительных работ, ремонт кровли, реконструкция и перестройка домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».
    Конусная крыша

    Эта разновидность кровельных конструкций купольных крыш может быть использована и как отдельная единица, и как составная часть сложной крыши. Но при одном условии – основание под конструкцию должно быть круглым.

    В конусной крыше используют стропильные ноги прямолинейного типа. Но все остальные элементы скатных кровель здесь отсутствуют, а именно: конек, фронтоны, ендовы и прочие. Это дает возможность создать скатную плоскость, на которой никогда не скапливается большое количество снежного покрова. Но это часто становится ошибкой в процессе проектирования конусных крыш.

    То есть некоторые заказчики не обращают внимание на высоту кровли. А ведь их делать пологими нельзя. Здесь минимальный угол наклона не должен быть меньше 15°. И чаще всего такие крыши делают чердачными, то есть нежилыми. Чтобы выдержать нагрузки, под каждую стропилу устанавливают опорную стойку из точно такой же доски, что и стропильная нога. Стойку упирают или в балку перекрытия потолка, или в железобетонное перекрытие строения.

    Дом с конусной крышей

    Если под кровлей предполагается организовать эксплуатируемое помещение, то к формированию стропильной системы подходят по-другому. Во-первых, для этого создают кровельную конструкцию с углом наклона в пределах 70-75°. Во-вторых, между стропилами устанавливают распоры из досок или брусов, которые увеличивают жесткость конструкции. Распорки устанавливают не в каждое межстропильное пространство, а через одну ногу. К примеру, если стропил в конструкции конусной крыши 10, то распорок должно быть 5. Дополнительную жесткость крыше придаст обрешетка.

    То есть, во втором варианте нет стоек и опор, которые занимают много места. Но необходимо обозначить и тот факт, что крутая крыша с большим углом наклона по своей плоскости практически не нагружается. Основные нагрузки ложатся на верхнюю часть конструкции. Поэтому стропила в верхней точке хорошо соединяются между собой с использованием длинных саморезов и дополнительных крепежных приспособлений.

    В видео показано, как сооружается каркас конусной крыши:

    Это может быть интересно! В статье по следующей ссылке читайте о том, что собой представляет шатровая крыша, из каких элементов состоит и правила монтажа.

    Тип домов под круглые крыши

    Основное требование к сооружению купольных крыш – геометрически правильное основание. А здесь два варианта: круглое или квадратное основание. Если форма стен дома – прямоугольник, то даже и не стоит думать о том, чтобы возвести кровельную конструкцию купольного типа. Есть вариант другой – арочная крыша полукруглого типа.

    Если основание частного дома – это сложная по форме конструкции. Или в процессе строительства в него вносились изменения, к примеру, достраивались новые помещения, то в этом случае лучше использовать комбинированную кровлю. То есть ту, в которой используются скатные и купольные конструкции.

    Что касается нагрузок от крыши на стены и фундамент, то здесь, как и в случае с другими видами кровельных конструкций, необходимо соотнести типы материалов, используемых для сооружения стен и крыши. К примеру, нельзя на деревянные стены, собранные по каркасной технологии, устанавливать фермы из металлопрофиля. Если дом сооружается из камня, блоков или кирпича, то ограничения снижаются, а во многих случаях полностью отсутствуют.

    Квадрат, круг и равносторонний многоугольник – основа под купольную крышу Это может быть интересно! В статье по следующей ссылке читайте, как выбрать загородный дом для постоянного проживания: правильно расставляем приоритеты.

    Преимущества купольных крыш

    На самом деле кровли купольного типа являются обладателями очень серьезных достоинств:

    • пространство чердачного помещения можно максимально использовать, практически со стопроцентной эффективностью;

    • на купольных кровлях можно устанавливать неограниченное количество окон, даже есть прозрачные конструкции, полностью покрытые стеклом;

    Круглая крыша полностью прозрачная
    • круглая конфигурация не дает снегу зацепляться на плоскости кровли, что снижает нагрузки от природных осадков до нуля;

    • небольшой вес конструкции за счет меньшего количества используемых элементов и деталей;

    • крыша купольного типа в разы прочнее и надежнее любой скатной разновидности;

    • уникальный внешний вид, который отличается от всех других кровельных конструкций.

    В видео владелец круглого дома, покрытого круглой крыши, рассказывает, как он строил это оригинальное сооружение:

    Заключение по теме

    Это может быть интересно! В статье по следующей ссылке читайте про дом с волнообразной крышей от архитекторской студии Sbm – естественные очертания природных форм.

    Крыши круглой конфигурации с учетом их преимуществ сегодня постепенно завоевывают российский строительный рынок. Не все загородные застройщики отдают им предпочтение, но такие кровельные конструкции появляются все чаще и чаще. К тому же именно купольные кровли дают возможность построить дома без стен. А это большая экономия.

    m-strana.ru

    Коническая крыша: устройство, особенности конструкции и монтажа

    В вопросе выбора конструктивным решений при устройстве собственного жилища человек вечно мечется между практичностью и красотой. В зависимости от внешних обстоятельств и вкусов, пышные архитектурные стили, как рококо, барокко или готика, сменяются более лаконичными, классицизмом, минимализмом.

    Но мы живем в уникальное время, когда с помощью современных материалов можно достаточно легко и недорого воплотить в жизнь практически любые архитектурные формы. Коническая крыша стала одним из таких возрожденных конструктивных элементов, незаслуженно забытых в условиях прагматичного 21-го века.

    Кровля в виде конуса является частью традиционной русской архитектуры, она была и остается неотъемлемой частью русского терема, отличительной чертой православной церкви. В этой статье мы расскажем, что собой представляет конструкция купольной кровли, как она монтируется и перекрывается.

    История конической крыши

    Конусообразная крыша – это сложная кровельная конструкция, в основании которой находится круг. Визуально она напоминает правильный прямой конус, основанием которого служит мауэрлат, а вершиной, являющейся серединой круга – точка схождения стропильных ног каркаса.

    Этот архитектурный элемент имеет богатейшую историю в древнерусском зодчестве. Конусная крыша была характерной особенностью традиционного русского терема, православной церкви, богатых домов и флигелей.

    Чаще всего эта сложная конструкция применялась для перекрытия небольших по размеру архитектурных деталей сооружения – башенок, «кукушек», крыльца. Купольная крыша имеет родственную связь с конусообразной и колокольчатой из-за одинаковой формы основания.

    В настоящее время в частном домостроении эта технология применяется не так часто, так как устройство купольной кровли достаточно дорого и сложно для монтажа. Мастеров, которым не понаслышке знаком способ сборки конической конструкции, осталось не так много.

    Однако, украсив этим архитектурным элементов, можно сразу придать дому элегантный, затейливый, оригинальный вид. Уместно кровля в виде конуса смотрится в районах, где новые дома соседствуют с историческими зданиями, это позволяет сохранить единый архитектурный облик города.

    Интересно! На территории Италии были распространены целые поселения, где крыши имели коническую форму. В этих жилищах из известняковых блоков жили простые крестьяне, а крыши в виде конуса с длинным шпилем они крыли обычной соломой или камышом. Эти постройки охраняются ЮНЕСКО как культурное наследие Италии.

    Особенности конструкции

    Коническая кровля даже визуально сильно отличается от традиционных двухскатных, наиболее распространённых на территории России. Несмотря на то, что часто применение ее имеет чисто декоративный характер, она может быть очень функциональной, благодаря тому, что с ее крутых скатов хорошо соскальзывает вода.

    Особенностями конструкции конусообразных кровель считают:

    1. Круглое основание. Опорой для стропильных ног, расходящихся веером, всегда служит круглое основание. Это требование действует также для купольных и колокольчатых конструкций, которые используются только, если форма основания круглая или полукруглая, если они сочленены с основной крышей или стеной.
    2. Гибкие кровельные материалы. Из-за формы для строительства конической кровли необходимо использовать только гибкие, эластичные кровельные материалы, к примеру, битумную черепицу, кровельную сталь. В противном случае в многочисленные стыки, будет затекать вода. Только гибкие покрытия способны обеспечить герметичность конусообразной кровле. Только они как правило, дороже обычных и требуют особых условий монтажа.
    3. Сложность монтажа конькового узла. Все многочисленные стропильные ноги каркаса сходятся в одной точке, которая является наиболее уязвимым и трудным для сборки узлом конструкции. Поэтому конструкция должна быть рассчитана на сосредоточенную на ней нагрузку.
    Устройство конусообразной крыши

    Обратите внимание! Выбрав коническую кровлю для вашего дома, необходимо предварительно сделать проект конструкции с расчетами количества осадков и ветровой нагрузки в регионе, где ведется строительство. За счет своей формы конуса или купола такая конструкция кровли обладает высокой парусностью, поэтому ее не рекомендуют использовать в ветреных районах страны.

    Крыши для домов с круглым основанием

    Достоинства конструкции

    Конусообразная крыша – достаточно сложная и дорогостоящая конструкция, однако, она имеет свои преимущества. Помимо очевидной эстетичности и оригинальности, она считается достаточно функциональной и устойчивой к внешним факторам. Кроме того, этот вид кровли характеризуется следующими плюсами:

    • Улучшенное соскальзывание снега и воды со скатов. Конус – очень удобная в плане эксплуатации форма крыши. С одной стороны, она не задерживает на поверхности снег, а с другой, позволяет талой и дождевой воде свободной соскальзывать с ее скатов. Это делает кровельные элементы самоочищающимися. Благодаря этому кровли такого типа реже нуждаются в чистке, реже протекают.
    • Устойчивость к внешним воздействиям. Прочность соединения, дополнительную жесткость которому придает большое количество стропил, обеспечивает повышенную устойчивость к ветровым и сейсмическим нагрузкам. Это качество делает конусную конструкцию пригодной для использования в сейсмически нестабильных районах.
    • Новые возможности использования пространства под крышей. При монтаже купола получается, что в помещении под кровлей потолок будет выше, чем если применять другой тип кровли. Это позволяет более рационально использовать свободное место, а также по-новому взглянуть на дизайн этого помещения.

    Важно! Неоспоримым преимуществом конусовидной кровельной конструкции мастера считают ее оригинальный и необычный внешний вид. Всего одна башенка с крышей в виде конуса превращает скучный коттедж в сказочный замок или терем. Кроме того, она легко увязывается с большинством архитектурных стилей, смотрится гармонично, но стильно.

    Недостатки

    Говоря о конусообразной кровле, мастера разделяют ее недостатки на сложности, с которыми придется столкнуться при монтаже, и особенности конструкции, влияющие на ее эксплуатацию.

    Однако, прежде чем приступать к монтажу такой сложной конструкции, необходимо тщательно взвесить все плюсы и минусы этого технического решения. К минусам конических кровель относят:

    1. Невозможность оборудования мансарды. Конусообразная крыша не подразумевает монтажа окон на ее поверхности, поэтому в пространстве под ней нет возможности оборудовать жилую мансарду. Мало того, что окна существенно портят внешний вид конструкции, они нарушают ее герметичность, снижают несущую способность каркаса.
    2. Увеличенный расход кровельного материала. Металлические листы, листы металлочерепицы и даже рулонные кровельные покрытия имеют прямоугольную форму, из-за чего при перекрытии конусообразных кровель их приходится резать, остается много обрезков, увеличивается расход.
    3. Сложность конструкции. В целом, крыша в виде конуса считается достаточно сложной в проектировании и монтаже, что естественно отражается на ее стоимости. Даже просто найти мастеров, которые возьмутся за монтаж кровли такого типа бывает не так уж просто.

    Обратите внимание! Не важно, конус или круглый купол, получаться должно, что такая конструкция немного дороже, чем обычная двухскатная крыша. Поэтому такое решение обычно не используют в строительстве бюджетных дачных домиков, оно чаще применяется в коммерческом строительстве или сооружении дорогостоящих коттеджей.

    Конструкция

    Устройство крыши в виде конуса с одной стороны похоже на конструкцию других типов кровель, а с другой – сильно отличается из-за особенностей ее формы. Она состоит из следующих компонентов:

    • Стропильный каркас. Стропильная система, как правило, относится к наслонному типу. Она является несущим основанием, на которую ложится основная нагрузка. Деревянные стропильные ноги, сходящиеся в одной точке, придают конструкции конусовидную форму, придают жесткость, распределяют нагрузку.
    • Гидроизоляция. Поверх стропильного каркаса укладывается пленочная гидроизоляция, которая предотвращает возникновение протечек через крышу. Верхние края пленки фиксируются обрешеткой.
    • Обрешетка. Поверх гидроизоляции крепится гибкая пластиковая обрешетка. Обрешетка служит основой для крепления кровельного материала, она поддерживает его, равномерно распределяя нагрузку. Каждая планка фиксируется к стропилам саморезами прямо поверх гидроизоляции.
    • Финишное покрытие. Финишное покрытие – кровельный материал, который крепят к обрешетке или контробрешетке каркаса. Для этих целей при монтаже конусной конструкции используют гибкие материалы: битумную черепицу, листы кровельной стали или меди, композитную черепицу.

    Учтите, что конструктивно купольная и конусная кровля не сильно отличаются друг от друга. При сборке каркаса для купольных конструкций используют продольные бруски двух размеров, чтобы получить необходимый радиус. Важно, чтобы крыша при использовании черепицы имела равномерный, плавный изгиб.

    Устройство стропильного каркаса

    Стропильная система – основа крыши, ее скелет, который придает ей необходимую форму, жесткость, позволяет выдерживать и распределять значительный нагрузки. При монтаже конусовидных кровель чаще всего применяется наслонный тип каркаса.

    При этом стропильные ноги опираются одним концом на мауэрлат, положенный на верхний пояс стены, а вторым – на стойку, вертикальную опору. Стропильный каркас кровель с формой конуса состоит из следующих элементов:

    1. Мауэрлат. Месте, где будет установлен стропильный каркас укладывают кольцевой мауэрлат, который равномерно распределит вес крыши. С этой целью в нижней части стропильного каркаса к мауэрлату или опорному брусу по периметру полукруглой стены крепятся стропила.
    2. Стяжки. Дополнительную прочность конструктивному узлу придают с помощью стяжек. Для этого выполняют монтаж креста, который стягивает между собой противоположные стороны мауэрлата.
    3. Стойка. По центру креста устанавливается вертикальная стойка, в которую врезают верхние части стропил.
    4. Стропила. Стропила своей частью, что обеспечивает прочность крепления, соединяются в верхней точке крыши, образуя коньковый узел. А нижней частью ноги они крепятся к мауэрлату.
    5. Обрешетка. Перпендикулярно стропильным ногам фиксируется обрешетка. Изготовьте ее из реек или чего-то другого и прикрутите к стропилам саморезами. Выбор шага между рейками объясняется выбором материала и необходимым расстоянием для его крепления.

    Помните! Существует технология бескаркасного строительства конусных кровель, которые называются самонесущими. Однако, такой подход требует тщательных расчетов и большого опыта проектирования и монтажа сложных крыш.

    Расчет материала для перекрытия конусообразной кровли

    Видео-инструкция

    krovlyakrishi.ru

    Сложно ли построить круглую крышу

    На взгляд современного человека круглое здание выглядит необычно, хотя в древности люди из различных регионов часто строили жилье обтекаемой формы.

    Круглые здания или отдельные архитектурные элементы – к примеру, башни – требуют такой же крыши.

    Обтекаемость имеет определенные преимущества:

    • сильный ветер огибает конструкцию, а не давит на нее, разрушая, как в случае дома с углами;
    • такая форма более прочная и сейсмоустойчивая;
    • расход материала по сравнению с традиционным прямоугольным зданием меньше;
    • оригинальный дизайн снаружи и внутри.

    Что общего у разных видов круглых крыш?

    Существует множество разновидностей подобной крыши. В это понятие может быть вложен разный смысл: колокольчатые, шлемообразные или комбинированные кровли.

    Однако чаще всего встречаются конусообразные и купольные формы.

    Все подвиды объединяет одно: сложность исполнения. Непростая конструкция предполагает определенные трудности в проектировании.

    Монтаж без опыта подобных кровельных работ выполнить крайне тяжело. Лучше доверить расчеты и возведение крыши специалистам.

    В частной застройке подобное устройство встречается редко, разве что для отдельных элементов – чаще всего различных башенок, на которых круглая крыша очень хорошо смотрится.

    Купольная крыша

    Прочная и надежная купольная крыша имеет немаловажное преимущество, свойственное всем круглым конструкциям – ее отлично обтекает воздух.

    Еще один плюс, немаловажный для наших климатических условий – на ней совершенно не задерживается снег.

    Устройство купола предполагает использование висячих стропил в форме арок. Технически это сложное решение, поэтому все расчеты должны производить специалисты в данной области.

    В центре сооружения устанавливается вертикальный столб-опора, на который крепят кольцо – верхнюю опору для стропил. Внизу арочные элементы фиксируются на мауэрлате.

    Кольцевая обрешетка крепится на стойки, упирающиеся в затяжки стропил, и на нее уже укладывается кровельное покрытие.

    Купол может быть одновременно и крышей, и стенами второго этажа.

    Но несмотря на свои преимущества, конструкция не получила широкого распространения – из-за сложности расчетов.

    Коническая (конусообразная) крыша

    Круглый или многогранный в основании дом может венчать кровля конической формы.

    Стропильная система используется наслонного типа. В центре здания должна быть расположена опора – столб.

    Стропильные ноги опираются:
    • сверху – на кольцевой прогон из бруса, который в свою очередь упирается в центральную опору раскосами;
    • снизу – на мауэрлат в форме кольца.

    Стропила жестко прикрепляются к опорам при помощи уголков. Расстояние между ними зависит от сечения и предполагаемой нагрузки – веса кровельного материала. Обрешетка – круговая.

    Для покрытия конической верхней конструкции здания нецелесообразно использовать некоторые материалы.

    В крайнем случае, можно использовать плоские шиферные листы.

    Лучшими материалами считаются:

    Купольные и конические крыши часто используют как украшение – к примеру, на башенках, чтобы придать дому вид средневекового замка.

    Это, несомненно, очень красивое архитектурное решение.

    Однако если куполообразная или конусообразная крыша используется в качестве декоративного элемента, то она покрывает только часть дома. Поэтому нужно внимательно отнестись к обустройству стыков с кровлей основного здания.

    Луковичная крыша

    Одна из разновидностей круглой крыши часто встречается в возведении зданий религиозной направленности – как в русских православных церквях, так и в индийской храмовой архитектуре.

    Это луковичная форма кровли. Высота ее, как правило, превосходит размер сечения, верх килевидный. Диаметр в самом широком месте превышает диаметр барабана – основания.

    Применяется наслонная стропильная система с большим количеством раскосов и распоров, устанавливаемых в местах наибольших нагрузок.

    Если размер конструкции превышает три метра – деревянная стропильная система не подойдет, необходимо использовать железный каркас. Обрешетка в этом случае также металлическая.

    В качестве кровельного материала для луковичных глав отлично подходят листы легкой стали или кровельное железо.

    Современные зодчие все чаще используют сталь, покрытую нитридом титана – покрытие обеспечивает сверкающий в солнечных лучах золотистый цвет церковных глав.

    okrovle.com

    отделка, конструкция из поликарбоната, утепление. Монтаж круглой крыши. Конусная купольная кровля

    Современное строительство отличается замысловатостью и изощрённостью. Можно встретить и дома, больше похожие на замки, и выстроенные в стиле хай-тек сооружения. Существуют даже перевёрнутые дома. Конечно, такие архитектурные изыски встречаются не слишком часто, но, тем не менее, прецеденты есть. Понятие эстетики у людей отличается и поэтому вполне возможны самые различные варианты.

    Если дом имеет сложную многогранную или круглую форму, то для него должна быть построена крыша соответствующей формы. Поэтому ответ на вопрос о том, как сделать круглую крышу, достаточно актуален и требует рассмотрения наравне со всеми остальными.

    ОБЩЕЕ ОПИСАНИЕ

    Если говорить по существу, то полностью круглой крыши быть не может. Конструкция кровли может иметь коническую или купольную форму. Круглой такая крыша может называться лишь условно, так как обрамляет круглое здание, например. В качестве кровельного материала для таких крыш обычно используется натуральная черепица или металл, но в последнее время всё большее распространение получает так называемая мягкая черепица на основе битума.

    Следует также особо отметить, что для того, чтобы соорудить стропильную систему для подобной крыши, нужно проводить массу расчётов и чертежей. А значит, нужно обладать немалыми познаниями в области высшей математики и черчении. Если же таких познаний нет, то наиболее оптимальным выходом из ситуации будет обратиться к услугам специалистов.

    Если же описывать стропильную систему, которой оснащается дом с круглой крышей, то следует сказать, что монтируется она по наслонному принципу. Рёбра жёсткости или стропила опираются одним своим концом на кольцевой мауэрлат, который укладывается по периметру стен здания, а вторым — на кольцевой прогон, который прикрепляется к центральному несущему столбу. Таких прогонов может оборудоваться несколько, в зависимости от высоты крыши.

    Обратите внимание! Установка центрального столба повлечёт за собой увеличенную нагрузку на потолочные перекрытия, что должно быть учтено при проектировании и выборе кровельного материала.

    Если предполагается, что будущая крыша будет иметь купольную форму, то стропила должны иметь форму арок, которые также крепятся одним краем к основанию на стене, а вторым к кольцевой опоре смонтированной вверху центрального столба.

    КОНУСНАЯ КРЫША

    Для того чтобы лучше понять суть процесса изготовления крыши, имеющей форму конуса, нужно более подробно рассмотреть технологию её производства.

    В первую очередь укладывается гидроизоляция под мауэрлат. Для этого можно использовать привычный и хорошо знакомый рубероид.

    После его укладки монтируется сам мауэрлат, в качестве которого можно использовать деревянный брус сечением от 150×150 мм, в зависимости от длины стропил. Крепится мауэрлат к стене при помощи анкерных болтов.

    После установки мауэрлата необходимо установить центральный столб, который будет выполнять функции опоры всей стропильной системы. Крепится к основанию он при помощи поддерживающих откосов, выполненных из бруса или досок толщиной от 40 мм. Стоит учесть, что перед установкой несущего столба в верхней его части нужно закрепить второе опорное кольцо для стропил, изготовленное из бруса.

    Когда столб будет установлен, можно переходить к сборке самой стропильной системы. Для её изготовления наиболее целесообразно использовать клееный деревянный брус. Этот материал способен выдерживать достаточно большие механические нагрузки, при том, что он доступен и универсален.

    Сборка стропил заключается в их укладке и фиксации к опорным элементам. Это делается при использовании строительных уголков. Расстояние между опорными элементами зависит от диаметра крыши, но не должно быть более 50 – 70 см, иначе стропильная система не сможет выполнять свои опорные функции.

    Если высота крыши более двух метров, то монтируется дополнительное кольцо опоры, которое будет поддерживать кровлю. Это кольцо фиксируется к стропилам саморезами либо иным способом, и крепится к столбу на распоры.

    После того, как стропильная система будет готова, можно переходить к дальнейшим этапам монтажа. Далее укладывается гидроизоляционный материал.

    Крепить его к брусьям стропил и обрешётке можно при помощи степлера.

    После гидроизоляции можно переходить к монтажу кровельного покрытия.

    Как было сказано выше, так как стропильная система круглой кровли является геометрически сложной конструкцией, её проектирование лучше всего поручить специалистам.

    Обратите внимание! Лучше заплатить и получить качественные и точные расчёты, чем сэкономить и совершить ошибку, из-за которой через некоторое время потечёт или вообще рухнет крыша.

    КУПОЛЬНАЯ КРЫША

    Строительство купольной крыши

    Ещё одним вариантом того, как изготовить крышу с круглым основанием, является сооружение её по купольной схеме. Как и в предыдущем случае, на подготовительном этапе потребуется проведение расчётов и составление подробных чертежей, которые лучше всего доверить специалистам. Такой подход позволит избежать ошибок в проектировке. А вот сами работы по строительству вполне возможно выполнить и самостоятельно.

    Стоит сказать, что в общих чертах процесс изготовления стропильной системы купольной крыши мало чем отличается от описанного выше, но при этом имеет некоторые особенности.

    Сначала укладывается гидроизоляция на стены.
    После устанавливается и закрепляется мауэрлат.

    Затем ставится вертикальный опорный столб, на котором вверху монтируется второе опорное кольцо.

    Далее можно переходить к установке стропил. Для их изготовления используются деревянные арочные элементы, состоящие из нескольких секций. Одним своим концом арка крепится к мауэрлату, а другим ко второму опорному кольцу вверху несущего столба. Подобная конструкция стропильной системы называется висячей.

    Арки-стропила следует устанавливать вокруг столба на расстоянии примерно 70–90 см друг от друга.

    После их установки по внешней их площади оборудуется круговая обрешётка из необрезной доски или бруса.

    Поверх обрешётки укладывается гидроизоляция и, наконец, кровельное покрытие.

    ГЕОДЕЗИЧЕСКИЙ КУПОЛ

    Ещё одним способом изготовления «круглой» крыши является монтаж так называемого геодезического купола. Такая технология наиболее распространена в западных странах, в частности США, но для общего кругозора ознакомиться с технологией стоит.

    Итак, в общих чертах процесс изготовления стропильной системы по данной технологии состоит в том, что из обрезков бруса изготавливаются треугольные элементы стропильной системы, которые соединяясь между собой, образуют округлую основу кровли.

    Следует сказать, что соединение отдельных элементов производится при помощи специальных элементов, называемых коннекторами. В случае их применение сборка общей конструкции происходит непосредственно поверх стен здания. Существует и так называемый бесконнекторный способ монтажа, при котором отдельные треугольники конструкции собираются заранее, а сборка их в единую конструкцию происходит позже.

    Стоит отметить, что применение подобной технологии позволяет достаточно быстро возвести необходимую конструкцию, которая будет отвечать всем необходимым эксплуатационным требованиям, а также иметь достаточно интересный и оригинальный внешний вид. Также невозможно не отметить следующие преимущества:

    Помимо того, внутри такого купола образуется достаточно большое свободное пространство, которое можно использовать, в том числе и как жилое.

    Такая конструкция требует меньшего количества материалов, чем если бы применялись другие технологии.

    Система геодезического купола обладает не очень большим весом, а значит, не будет в большой степени увеличивать нагрузку на стены и, следовательно, фундамент, что в свою очередь положительным образом скажется на экономии.

    Также нужно выделить отличные прочностные характеристики конструкции, позволяющие справляться со значительными снеговыми нагрузками, что немаловажно для жителей северных регионов.

    Помимо прочего, такая крыша будет обладать хорошими показателями с точки зрения аэродинамики, что позволяет крыше с успехом противостоять большим ветровым нагрузкам.

    ЛУКОВИЧНАЯ КРОВЛЯ

    Схема луковичной крыши

    Ещё одним вариантом изготовления крыши на здании, имеющем круглую форму, является устройство так называемой луковичной кровли. Следует отметить, что такая форма крыши обычно применяется во время постройки церквей и использование её в частном строительстве вряд ли уместно. Однако при этом следует сказать, что случаи в жизни бывают разные и никакая информация лишней не будет.

    В общих чертах конструкция подобной крыши происходит по наслонной технологии, то есть стропильные элементы устанавливаются и закрепляются, как бы прислоняясь к несущим опорам, то есть центральному столбу и мауэрлату по периметру стен. Основным отличием от остальных вариантов изготовления стропильных систем является весьма специфическая форма самих стропил, обеспечивающая крыше узнаваемый внешний вид.

    Для достижения требуемых показателей прочности, стропила дополнительно укрепляются при помощи сложной системы раскосов и распоров, которые устанавливают в местах наибольшей нагрузки.

    Заключая вышесказанное, можно добавить, что в принципе, построить крышу пусть даже и круглую, можно самостоятельно, но расчёты необходимые для правильного проектирования стропильной системы лучше доверить специалистам. Пожалуй, это главное. Сами же работы по постройке можно провести самостоятельно, конечно при условии наличия определённых знаний и практики в плотницком деле.

    Крыши конусной (конической) формы не так часто можно встретить в частном секторе, они подходят для зданий с круглыми или многогранными конструкциями стен. У них довольно сложная стропильная система, которая, в основном, делается из клееного бруса. Опоры, называемые прогонами кольцевой формы, сходятся вверху и крепятся в полукруглой форме, которая установлена на опорном столбе. В нижней части стропила как спицы в колесе вставляются в мауэрлат.

    Обрешетка выполняется не из деревянных брусков, а используют для этого гибкие пластиковые бруски в два слоя, благодаря им можно достичь идеальной дуговой поверхности, которая будет плавно огибать конус. Бруски крепятся длинными саморезами, проходящие через два слоя брусков до самых стропил.

    Когда стропильная система надежно закреплена, обрешетка полностью выполнена и произведена надежная гидроизоляция, можно приступать к укладке кровельного материала — черепицы.

    Для конических кровель используют два способа укладки: сегментный и бесшовный. Сам процесс укладки черепицы на конусной конструкции кровли не отличается от обычной кровли. Укладывается снизу вверх в нахлест рядом стоящей боковой и верхний ряд черепицы накрывает нижний. Но каждый последующий ряд будет меньше по ширине, чем предыдущий и черепица должна иметь искривление или скос, который будет соответствовать коническому изгибу крыши. Поэтому черепицу покупать ту, которая рассчитана для укладки на конические крыши. Или обычная черепичная плитка выкраивается согласно разметке.

    При бесшовном способе: Перед началом монтажа черепицы на всю поверхность крыши укладывается подкладочный ковер. Затем производят разметку ската, на окружность основания кровли наносят меловые отметки, по ширине равные ½ лепестка гонта. Затем при помощи мелового шнура соединяют насечки с вершиной конуса. После этого рядовую черепицу разрезают на отдельные лепестки и укладывают первый ряд. Последующие ряды смещаются на ½ лепестка нижнего ряда. На верхнюю точку конической крыши надевают металлический колпак.

    В зависимости от того, как крепится черепица: методом регулярного крепления или методом «бобровый хвост» и производят расчет нужного количества материала:

    Если укладка черепицы производится методом регулярного крепления , то потребность в черепице рассчитывается следующим образом:

    Площадь конической поверхности:

    S конуса бок(м 2) = [Длина свеса по окружности. (м)] х [Длина стропил. (м)] /2

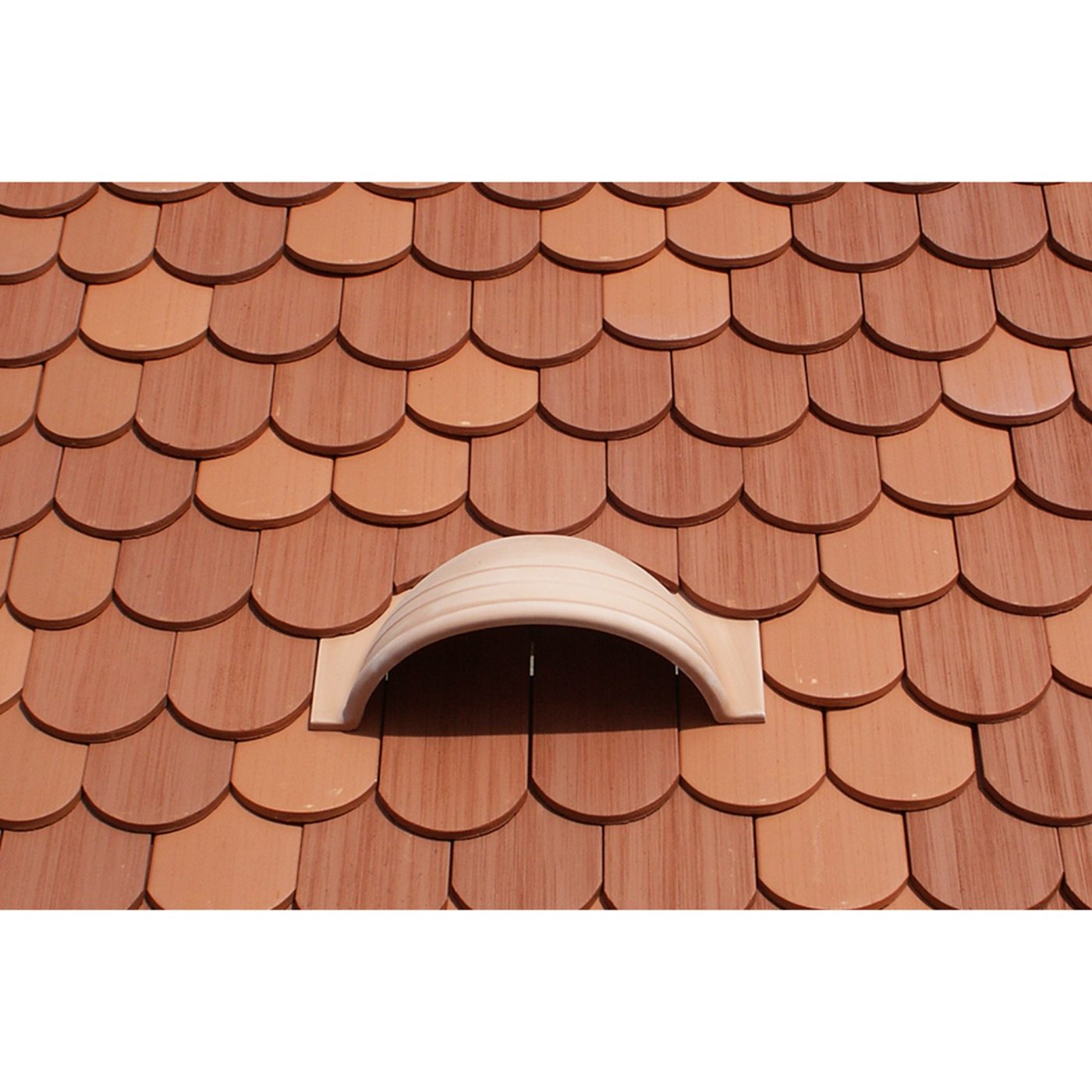

    Потребность в черепице «бобровый хвост» :

    Поскольку черепица разрезаться практически до половинного размера, потребность лежит в пределах от 35 (норма) до 70 (максимально) шт./м 2. То есть приблизительно:

    [Количество черепичной плитки, (шт. )] = х [площадь, (м 2)], — без учета порчи при транспортировке и в процессе обработки.


    0

    Последняя редакция: 17.01.2015

    Современное строительство отличается замысловатостью и изощрённостью. Можно встретить и дома, больше похожие на замки, и выстроенные в стиле хай-тек сооружения. Существуют даже перевёрнутые дома. Конечно, такие архитектурные изыски встречаются не слишком часто, но, тем не менее, прецеденты есть. Понятие эстетики у людей отличается и поэтому вполне возможны самые различные варианты.

    Если дом имеет сложную многогранную или круглую форму, то для него должна быть построена крыша соответствующей формы. Поэтому ответ на вопрос о том, как сделать круглую крышу, достаточно актуален и требует рассмотрения наравне со всеми остальными.

    Если говорить по существу, то полностью круглой крыши быть не может. Конструкция кровли может иметь коническую или купольную форму. Круглой такая крыша может называться лишь условно, так как обрамляет круглое здание, например. В качестве кровельного материала для таких крыш обычно используется натуральная черепица или металл, но в последнее время всё большее распространение получает так называемая мягкая черепица на основе битума.

    Следует также особо отметить, что для того, чтобы соорудить стропильную систему для подобной крыши, нужно проводить массу расчётов и чертежей. А значит, нужно обладать немалыми познаниями в области высшей математики и черчении. Если же таких познаний нет, то наиболее оптимальным выходом из ситуации будет обратиться к услугам специалистов.

    Если же описывать стропильную систему, которой оснащается дом с круглой крышей, то следует сказать, что монтируется она по наслонному принципу. Рёбра жёсткости или стропила опираются одним своим концом на кольцевой мауэрлат, который укладывается по периметру стен здания, а вторым — на кольцевой прогон, который прикрепляется к центральному несущему столбу. Таких прогонов может оборудоваться несколько, в зависимости от высоты крыши.

    Обратите внимание! Установка центрального столба повлечёт за собой увеличенную нагрузку на потолочные перекрытия, что должно быть учтено при проектировании и выборе кровельного материала.

    Если предполагается, что будущая крыша будет иметь купольную форму, то стропила должны иметь форму арок, которые также крепятся одним краем к основанию на стене, а вторым к кольцевой опоре смонтированной вверху центрального столба.

    Для того чтобы лучше понять суть процесса изготовления крыши, имеющей форму конуса, нужно более подробно рассмотреть технологию её производства.

    • В первую очередь укладывается гидроизоляция под мауэрлат. Для этого можно использовать привычный и хорошо знакомый рубероид.
    • После его укладки монтируется сам мауэрлат, в качестве которого можно использовать деревянный брус сечением от 150×150 мм, в зависимости от длины стропил. Крепится мауэрлат к стене при помощи анкерных болтов.
    • После установки мауэрлата необходимо установить центральный столб, который будет выполнять функции опоры всей стропильной системы. Крепится к основанию он при помощи поддерживающих откосов, выполненных из бруса или досок толщиной от 40 мм. Стоит учесть, что перед установкой несущего столба в верхней его части нужно закрепить второе опорное кольцо для стропил, изготовленное из бруса.
    • Когда столб будет установлен, можно переходить к сборке самой стропильной системы. Для её изготовления наиболее целесообразно использовать клееный деревянный брус. Этот материал способен выдерживать достаточно большие механические нагрузки, при том, что он доступен и универсален. Сборка стропил заключается в их укладке и фиксации к опорным элементам. Это делается при использовании строительных уголков. Расстояние между опорными элементами зависит от диаметра крыши, но не должно быть более 50 – 70 см, иначе стропильная система не сможет выполнять свои опорные функции.
    • Если высота крыши более двух метров, то монтируется дополнительное кольцо опоры, которое будет поддерживать кровлю. Это кольцо фиксируется к стропилам саморезами либо иным способом, и крепится к столбу на распоры.
    • После того, как стропильная система будет готова, можно переходить к дальнейшим этапам монтажа. Далее укладывается гидроизоляционный материал. Крепить его к брусьям стропил и обрешётке можно при помощи степлера.
    • После гидроизоляции можно переходить к монтажу кровельного покрытия.

    Как было сказано выше, так как стропильная система круглой кровли является геометрически сложной конструкцией, её проектирование лучше всего поручить специалистам.

    Обратите внимание! Лучше заплатить и получить качественные и точные расчёты, чем сэкономить и совершить ошибку, из-за которой через некоторое время потечёт или вообще рухнет крыша.

    Купольная крыша

    Ещё одним вариантом того, как изготовить крышу с круглым основанием, является сооружение её по купольной схеме. Как и в предыдущем случае, на подготовительном этапе потребуется проведение расчётов и составление подробных чертежей, которые лучше всего доверить специалистам. Такой подход позволит избежать ошибок в проектировке. А вот сами работы по строительству вполне возможно выполнить и самостоятельно.

    Стоит сказать, что в общих чертах процесс изготовления стропильной системы купольной крыши мало чем отличается от описанного выше, но при этом имеет некоторые особенности.

    • Сначала укладывается гидроизоляция на стены.
    • После устанавливается и закрепляется мауэрлат.
    • Затем ставится вертикальный опорный столб, на котором вверху монтируется второе опорное кольцо.
    • Далее можно переходить к установке стропил. Для их изготовления используются деревянные арочные элементы, состоящие из нескольких секций. Одним своим концом арка крепится к мауэрлату, а другим ко второму опорному кольцу вверху несущего столба. Подобная конструкция стропильной системы называется висячей.
    • Арки-стропила следует устанавливать вокруг столба на расстоянии примерно 70–90 см друг от друга.
    • После их установки по внешней их площади оборудуется круговая обрешётка из необрезной доски или бруса.
    • Поверх обрешётки укладывается гидроизоляция и, наконец, кровельное покрытие.

    Ещё одним способом изготовления «круглой» крыши является монтаж так называемого геодезического купола. Такая технология наиболее распространена в западных странах, в частности США, но для общего кругозора ознакомиться с технологией стоит.

    Итак, в общих чертах процесс изготовления стропильной системы по данной технологии состоит в том, что из обрезков бруса изготавливаются треугольные элементы стропильной системы, которые соединяясь между собой, образуют округлую основу кровли.

    Следует сказать, что соединение отдельных элементов производится при помощи специальных элементов, называемых коннекторами. В случае их применение сборка общей конструкции происходит непосредственно поверх стен здания. Существует и так называемый бесконнекторный способ монтажа, при котором отдельные треугольники конструкции собираются заранее, а сборка их в единую конструкцию происходит позже.

    Стоит отметить, что применение подобной технологии позволяет достаточно быстро возвести необходимую конструкцию, которая будет отвечать всем необходимым эксплуатационным требованиям, а также иметь достаточно интересный и оригинальный внешний вид. Также невозможно не отметить следующие преимущества:

    • Помимо того, внутри такого купола образуется достаточно большое свободное пространство, которое можно использовать, в том числе и как жилое.
    • Такая конструкция требует меньшего количества материалов, чем если бы применялись другие технологии.
    • Система геодезического купола обладает не очень большим весом, а значит, не будет в большой степени увеличивать нагрузку на стены и, следовательно, фундамент, что в свою очередь положительным образом скажется на экономии.
    • Также нужно выделить отличные прочностные характеристики конструкции, позволяющие справляться со значительными снеговыми нагрузками, что немаловажно для жителей северных регионов.
    • Помимо прочего, такая крыша будет обладать хорошими показателями с точки зрения аэродинамики, что позволяет крыше с успехом противостоять большим ветровым нагрузкам.

    Луковичная кровля

    Ещё одним вариантом изготовления крыши на здании, имеющем круглую форму, является устройство так называемой луковичной кровли. Следует отметить, что такая форма крыши обычно применяется во время постройки церквей и использование её в частном строительстве вряд ли уместно. Однако при этом следует сказать, что случаи в жизни бывают разные и никакая информация лишней не будет.

    В общих чертах конструкция подобной крыши происходит по наслонной технологии, то есть стропильные элементы устанавливаются и закрепляются, как бы прислоняясь к несущим опорам, то есть центральному столбу и мауэрлату по периметру стен. Основным отличием от остальных вариантов изготовления стропильных систем является весьма специфическая форма самих стропил, обеспечивающая крыше узнаваемый внешний вид.

    Для достижения требуемых показателей прочности, стропила дополнительно укрепляются при помощи сложной системы раскосов и распоров, которые устанавливают в местах наибольшей нагрузки.

    Заключая вышесказанное, можно добавить, что в принципе, построить крышу пусть даже и круглую, можно самостоятельно, но расчёты необходимые для правильного проектирования стропильной системы лучше доверить специалистам. Пожалуй, это главное. Сами же работы по постройке можно провести самостоятельно, конечно при условии наличия определённых знаний и практики в плотницком деле.












    Многообразие кровельных конструкций, которые сегодня используют для покрытия частных домов, дает возможность выбрать оптимальный вариант по эксплуатационным характеристикам и цене сооружения. В этой же статье будем говорить о кроле, которая встречается на российских просторах не часто. Это круглая крыша. Рассмотрим, каких форм она бывает, из каких элементов ее возводят, а также расскажем о технологии ее сооружения.

    Источник mywater.pro

    Виды круглой кровельной конструкции

    Чисто в конструктивном плане круглую кровлю надо разделить на три разновидности:

      полусфера , он же геодезический вид;

      арочного типа;

      конусообразного .

    Необходимо отметить, что каждый вид имеет свои преимущества перед другими, а также технологию сооружения. Поэтому рассмотрим каждую позицию по отдельности.

    Геодезическая крыша

    Этот вид кровельной конструкции был разработан в 1951 году американским архитектором Фулером. Инженер нашел способ создать крышу, в которой не было традиционной стропильной системы. Вместо нее основу составлял каркас, собранный из равносторонних треугольников. Последние в свою очередь собирались из бруса сечением 50х100 мм и длиною 1-1,2 м.

    Их соединяли между собой специальным соединительным элементом, который называется коннектор. По сути, это стальная труба диаметром 100 мм и длиною 6-8 см. К ней приваривали металлические лопасти шириною 60 мм и длиною 150 мм, которые образовывали в целом пяти- или шестиконечную звезду. Лопасти приваривали попарно. На фото ниже такой коннектор показан.

    Источник pinterest.com

    То есть при сборке получалось так, что равносторонние треугольники образовывались за счет установки их элементов между парными лопастями коннекторов. Где они крепились саморезами со стороны каждой лопасти.

    Сегодня производители крыш полусферического типа предлагают не только соединительные элементы этого вида. Есть и другие конструкции. К тому же надо отметить, что крыши Фулера сегодня собирают по технологии, в которой нет места коннекторам.

    Процесс сборки крыши этого типа начинается, как и все кровельные конструкции. А именно с установки мауэрлата. Понятно, что круглую кровельную конструкцию можно установить только на круглый по форме дом. И здесь есть один тонкий момент, от которого зависит качество конечного результата. А именно способ монтажа мауэрлата.

    Для этого брус сечением 50х100 или 100х100 мм разрезают на отрезки длиною, равной длине равносторонних треугольников, из которых формируется каркас кровли. После чего эти отрезки пиломатериала монтируют или на стены дома, или за залитый фундамент. Способ крепления выбирается стандартный, но чаще это установленные вертикально шпильки, которые вмонтированы в армирующий пояс дома или фундамент.

    Источник plotnikov-pub.ru

    После того как мауэрлат установлен и закреплен переходят к сборке кровельного каркаса. Для этого по краям элементов мауэрлата устанавливают и закрепляют саморезами Г-образные стальные пластины. К ним крепят ребра треугольников, расположенных под наклоном к горизонтали. В верхней же части двух ребер устанавливают коннектор. То есть получается так, что отрезок мауэрлата в самой нижней плоскости сборки кровельного каркаса выполняет функции одного из ребер равносторонних треугольников.

    После чего по горизонтали между вершинами образованных треугольников монтируют по одному дополнительному ребру. Во-первых, эти ребра образуют горизонтальную опорную плоскость. Во-вторых, они же формируют треугольники, которые расположены в перевернутом виде. Далее весь процесс повторяется. То есть формируется второй ряд из двух разнонаправленных треугольников.

    Необходимо отметить, что в конструкции крыш геодезического типа нет такого элемента, как конек или подобие его. Суть в том, что кровельная конструкция плавно переходит в полусферу, образуя на самом верху скругленную форму, состоящую из равностороннего треугольника или шестиугольника.

    Источник hyser.com.ua

    Как только крыша-полусфера будет собрана, переходят к ее дальнейшему формированию. Сегодня конструкции этого типа покрывают гибкими кровельными материалами, к примеру, битумной черепицей. Поэтому под нее укладывают сплошную обрешетку из плит ОСП, которые нарезаются в виде равносторонних треугольников. Основное требование – оставить между нарезанными плитами зазор в пределах 1 см, который компенсирует влажностное расширение материала.

    И последнее. Это утепление геодезических крыш. Здесь все так же, как и в кровлях скатных. Используются те же материалы и технологии. То есть внутрь треугольников закладывают теплоизоляционный материал, который режется под форму элемента кровельного каркаса.

    Как уже упоминалось выше, собирать такую кровлю можно или на возведенные стены круглого дома, или на фундамент. Последний вариант сегодня очень популярен, особенно в Европе. Есть возможность неплохо сэкономить. При этом полусфера прекрасно справляется со всеми нагрузками.

    Источник pinterest.com
    На нашем сайте Вы можете ознакомиться с самыми от производителей, представленных на выставке домов «Малоэтажная страна». Наличие фильтров и калькулятора онлайн позволяют производить предварительный расчет полной стоимости дома.

    Арочная крыша

    Отметим, что кровли этого типа по чисто конструктивным особенностям схожи со скатными крышами. То есть в них присутствует стропильная система. Правда, это не линейного типа брусы или доски. Это дугообразные элементы, которые на рынке представлены двумя видами:

      из клееного бруса ;

      из стального профиля .

    Первые собой представляют тонкие доски, который выдерживают в воде, а затем гнут под требуемый радиус изгиба. В таком изогнутом виде доски проходят принудительную сушку, образуя арочного типа элемент. После чего несколько досок склеивают между собой, формируя клееный брус. Это очень прочное изделие, но не очень дешевое. Что касается второй позиции, то это, по сути, стандартные фермы из металлопрофиля (труба, уголок, швеллер). Этот вариант применяют обычно в том случае, если пролет кровельной конструкции превышает 5 м.

    Процесс сборки купольной крыши арочного типа из готовых элементов – это установка стропил так, чтобы они нижними концами упирались в мауэрлат, к нему же и закреплялись. А верхними в верхней точке кровли упирались друг в друга. Между собой же здесь и закреплялись.

    Источник plotnikov-pub.ru

    Есть еще один вариант, как собрать крышу купольную арочного вида. Для этого используют доски сечением 50х100 мм небольшой длины, из которых формируют стропила дугообразной формы. Их соединяют между собой перфорированными металлическими пластинами при помощи саморезов. При этом укладывают отрезки досок так, чтобы сформировать дугу. На фото ниже один из таких вариантов сборки показан.

    Источник nadache.ucoz.ru
    На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

    Конусная крыша

    Эта разновидность кровельных конструкций купольных крыш может быть использована и как отдельная единица, и как составная часть сложной крыши. Но при одном условии – основание под конструкцию должно быть круглым.

    В конусной крыше используют стропильные ноги прямолинейного типа. Но все остальные элементы скатных кровель здесь отсутствуют, а именно: конек, фронтоны, ендовы и прочие. Это дает возможность создать скатную плоскость, на которой никогда не скапливается большое количество снежного покрова. Но это часто становится ошибкой в процессе проектирования конусных крыш.

    То есть некоторые заказчики не обращают внимание на высоту кровли. А ведь их делать пологими нельзя. Здесь минимальный угол наклона не должен быть меньше 15°. И чаще всего такие крыши делают чердачными, то есть нежилыми. Чтобы выдержать нагрузки, под каждую стропилу устанавливают опорную стойку из точно такой же доски, что и стропильная нога. Стойку упирают или в балку перекрытия потолка, или в железобетонное перекрытие строения.

    Источник en.decorexpro.com

    Если под кровлей предполагается организовать эксплуатируемое помещение, то к формированию стропильной системы подходят по-другому. Во-первых, для этого создают кровельную конструкцию с углом наклона в пределах 70-75°. Во-вторых, между стропилами устанавливают распоры из досок или брусов, которые увеличивают жесткость конструкции. Распорки устанавливают не в каждое межстропильное пространство, а через одну ногу. К примеру, если стропил в конструкции конусной крыши 10, то распорок должно быть 5. Дополнительную жесткость крыше придаст обрешетка.

    То есть, во втором варианте нет стоек и опор, которые занимают много места. Но необходимо обозначить и тот факт, что крутая крыша с большим углом наклона по своей плоскости практически не нагружается. Основные нагрузки ложатся на верхнюю часть конструкции. Поэтому стропила в верхней точке хорошо соединяются между собой с использованием длинных саморезов и дополнительных крепежных приспособлений.

    Видео описание

    В видео показано, как сооружается каркас конусной крыши:

    Тип домов под круглые крыши

    Основное требование к сооружению купольных крыш – геометрически правильное основание. А здесь два варианта: круглое или квадратное основание. Если форма стен дома – прямоугольник, то даже и не стоит думать о том, чтобы возвести кровельную конструкцию купольного типа. Есть вариант другой – арочная крыша полукруглого типа.

    Если основание частного дома – это сложная по форме конструкции. Или в процессе строительства в него вносились изменения, к примеру, достраивались новые помещения, то в этом случае лучше использовать комбинированную кровлю. То есть ту, в которой используются скатные и купольные конструкции.

    Что касается нагрузок от крыши на стены и фундамент, то здесь, как и в случае с другими видами кровельных конструкций, необходимо соотнести типы материалов, используемых для сооружения стен и крыши. К примеру, нельзя на деревянные стены, собранные по каркасной технологии, устанавливать фермы из металлопрофиля. Если дом сооружается из камня, блоков или кирпича, то ограничения снижаются, а во многих случаях полностью отсутствуют.

    Источник plotnikov-pub.ru

    Преимущества купольных крыш

    На самом деле кровли купольного типа являются обладателями очень серьезных достоинств:

      пространство чердачного помещения можно максимально использовать , практически со стопроцентной эффективностью;

      на купольных кровлях можно устанавливать неограниченное количество окон , даже есть прозрачные конструкции, полностью покрытые стеклом ;

    Источник dfasad.ru

      круглая конфигурация не дает снегу зацепляться на плоскости кровли, что снижает нагрузки от природных осадков до нуля;

      небольшой вес конструкции за счет меньшего количества используемых элементов и деталей;

      крыша купольного типа в разы прочнее и надежнее любой скатной разновидности;

      уникальный внешний вид , который отличается от всех других кровельных конструкций.

    Видео описание

    В видео владелец круглого дома, покрытого круглой крыши, рассказывает, как он строил это оригинальное сооружение:

    Заключение по теме

    Крыши круглой конфигурации с учетом их преимуществ сегодня постепенно завоевывают российский строительный рынок. Не все загородные застройщики отдают им предпочтение, но такие кровельные конструкции появляются все чаще и чаще. К тому же именно купольные кровли дают возможность построить дома без стен. А это большая экономия.

    На взгляд современного человека круглое здание выглядит необычно, хотя в древности люди из различных регионов часто строили жилье обтекаемой формы.

    Круглые здания или отдельные архитектурные элементы – к примеру, башни – требуют такой же крыши.

    Обтекаемость имеет определенные преимущества:

    • сильный ветер огибает конструкцию, а не давит на нее, разрушая, как в случае дома с углами,
    • такая форма более прочная и сейсмоустойчивая,
    • расход материала по сравнению с традиционным прямоугольным зданием меньше,
    • оригинальный дизайн снаружи и внутри.

    Что общего у разных видов круглых крыш?

    Существует множество разновидностей подобной крыши. В это понятие может быть вложен разный смысл: колокольчатые, шлемообразные или комбинированные кровли.

    Однако чаще всего встречаются конусообразные и купольные формы.

    Все подвиды объединяет одно: сложность исполнения. Непростая конструкция предполагает определенные трудности в проектировании.

    Монтаж без опыта подобных кровельных работ выполнить крайне тяжело.
    Лучше доверить расчеты и возведение крыши специалистам.

    В частной застройке подобное устройство встречается редко, разве что для отдельных элементов – чаще всего различных башенок, на которых круглая крыша очень хорошо смотрится.

    Купольная крыша

    Прочная и надежная купольная крыша имеет немаловажное преимущество, свойственное всем круглым конструкциям – ее отлично обтекает воздух.

    Еще один плюс, немаловажный для наших климатических условий – на ней совершенно не задерживается снег.

    Устройство купола предполагает использование висячих стропил в форме арок. Технически это сложное решение, поэтому все расчеты должны производить специалисты в данной области.

    В центре сооружения устанавливается вертикальный столб-опора, на который крепят кольцо – верхнюю опору для стропил. Внизу арочные элементы фиксируются на мауэрлате.

    Кольцевая обрешетка крепится на стойки, упирающиеся в затяжки стропил, и на нее уже укладывается кровельное покрытие.

    Купол может быть одновременно и крышей, и стенами второго этажа.

    Но несмотря на свои преимущества, конструкция не получила широкого распространения – из-за сложности расчетов.

    Коническая (конусообразная) крыша

    Круглый или многогранный в основании дом может венчать кровля конической формы.

    Стропильная система используется наслонного типа. В центре здания должна быть расположена опора – столб.

    Стропильные ноги опираются:

    • сверху – на кольцевой прогон из бруса, который в свою очередь упирается в центральную опору раскосами,
    • снизу – на мауэрлат в форме кольца.

    Стропила жестко прикрепляются к опорам при помощи уголков. Расстояние между ними зависит от сечения и предполагаемой нагрузки – веса кровельного материала. Обрешетка – круговая.

    Для покрытия конической верхней конструкции здания нецелесообразно использовать некоторые материалы.

    В крайнем случае, можно использовать плоские шиферные листы.

    Лучшими материалами считаются:

    • битумная черепица,
    • натуральная черепица,
    • деревянные штучные элементы,
    • солома.

    Купольные и конические крыши часто используют как украшение – к примеру, на башенках, чтобы придать дому вид средневекового замка.

    Это, несомненно, очень красивое архитектурное решение.

    Однако если куполообразная или конусообразная крыша используется в качестве декоративного элемента, то она покрывает только часть дома. Поэтому нужно внимательно отнестись к обустройству стыков с кровлей основного здания.

    Луковичная крыша

    Одна из разновидностей круглой крыши часто встречается в возведении зданий религиозной направленности – как в русских православных церквях, так и в индийской храмовой архитектуре.

    Это луковичная форма кровли. Высота ее, как правило, превосходит размер сечения, верх килевидный. Диаметр в самом широком месте превышает диаметр барабана – основания.

    Применяется наслонная стропильная система с большим количеством раскосов и распоров, устанавливаемых в местах наибольших нагрузок.

    Если размер конструкции превышает три метра – деревянная стропильная система не подойдет, необходимо использовать железный каркас. Обрешетка в этом случае также металлическая.

    В качестве кровельного материала для луковичных глав отлично подходят листы легкой стали или кровельное железо.

    Современные зодчие все чаще используют сталь, покрытую нитридом титана – покрытие обеспечивает сверкающий в солнечных лучах золотистый цвет церковных глав.

    Круглая крыша
    Преимущества обтекаемой формы, различные виды круглых крыш и сложность их исполнения, самонесущая, купольная, коническая и луковичная крыша.

    Крыша частного дома — виды конструкции, лучшие идеи дизайна и современные формы (75 фото)

    Строительство крыши – важный этап постройки частного дома. Она защищает жильцов от солнца, холода, осадков и других сюрпризов природы. При составлении проекта необходимо учитывать особенности климатической зоны. Вторая ее функция – эстетическая.

    Кто не хочет жить в красивом доме? Эффектная крыша может стать изюминкой всего строения и даже местной достопримечательностью.

    На выбор типа крыши заметное влияние оказывает климат.

    Плоское решение уместно в областях с минимумом ежегодных осадков. Отсутствие или минимальный (не более 3º) уклон в местности с большим их количеством приведет к скапливанию воды на крыше. Впоследствии она может начать протекать.

    К нашим широтам больше подходит скатная конструкция. Угол наклона зависит от количества выпадающих осадков, обычно составляет не менее 10º. В частном доме устройство крыши нередко подразумевает несколько скатов.

    Архитектурой дома может предусматриваться чердак. В этом случае крыша отделяется от жилой части чердачным перекрытием. Бесчердачная крыша одновременно является перекрытием верхнего этажа.

    Составляя проект крыши, нужно определиться, как использовать пространство под ней. От того, планируется ли располагать на нем жилое помещение или кладовку, зависит подходящая форма и конструкция.

    Односкатная крыша наклонена в одну сторону под углом 20-30º. Скат должен располагаться навстречу ветрам. Отличный выбор для дома с разновысотными стенами. Эта простая конструкция эффективно использует площадь, упрощает монтаж дымохода и последующую достройку этажей.

    Из недостатков можно выделить не самый интересный вид. Необычный подход (комбинация скатов на разных уровнях, использование металлочерепицы) позволят добиться привлекательного результата.

    Довольно распространенный в наших широтах вариант – двускатная крыша. Угол наклона варьируется в пределах 25-45º, точная величина зависит от количества осадков в регионе.

    Уклон должен способствовать ее естественному очищению от снега и воды. Эта конструкция подходит для оборудования чердака, быстро и недорого монтируется, открывает широкие возможности для дизайна.

    Четырехскатная вальмовая крыша оригинально выглядит, защищает фасад от осадков и не боится сильного ветра. Под ней можно обустроить мансарду или чердак, но их площадь будет меньше, чем в двускатном варианте. Минус конструкции – сложность и трудоемкость возведения.

    Оригинальная полувальмовая крыша объединяет последние два вида. Она имеет трапециевидный фронтон, за счет которого устойчива к капризам погоды. Может иметь два или четыре ската. За эффектным внешним видом скрывается сложность монтажа и кровельной отделки.

    Шатровая представляет собой подобие шатра или пирамиды в виде четырех треугольных скатов. Соответственно, дом должен иметь форму прямоугольника или квадрата. Хорошим вариантом покрытия станут металлочерепица или шифер.

    Многощипцовая крыша имеет привлекательный внешний вид и подходит для домов нестандартной архитектуры с пристройками. Сложность конструкции, включающая множество скатов и углов с разным наклоном, делает ее монтаж доступным только опытному мастеру.

    Красивая и необычная купольная или коническая крыша подойдет к строению круглой или многогранной формы. Прочной и сейсмоустойчивой конструкции не страшны преподносимые погодой сюрпризы.

    Главные минусы – невозможность организации чердака и чрезвычайная сложность монтажа. Редко используется в частных домах.

    Виды крыш можно комбинировать. Перед архитектором открываются широкие возможности для создания функционального и эстетичного варианта. Обратная сторона медали – возведение, проектировка и обслуживание сопряжены с изрядными трудностями.

    Свою роль в выборе формы крыши играет и архитектура дома: например, к строению в классическом стиле больше подойдет двускатная или многощипцовая. Фото крыш частных домов помогут определиться с выбором.

    Мансардные крыши

    В частных домах нередко оборудуется чердак или мансарда. Такое решение оправдано рядом получаемых преимуществ. Пожалуй, самое главное из них – дополнительная площадь без возведения полноценного этажа.

    Грамотно организованная система вентиляции и теплоизоляции мансарды улучшит микроклимат дома. При правильном подходе можно эффективно использовать даже пространство между кровлей и стенами мансарды. Встроенные в крышу окна обеспечат помещению максимум естественного света.

    Перед началом работ убедитесь, что несущие стены и фундамент выдержат новые нагрузки.

    Угол наклона крыши мансарды обычно составляет 45-60º (верхняя часть может находиться под углом 25-35º).

    Выбор материала

    Традиционный кровельный материал – шифер (асбестоцементные волнистые листы). При надежности и дешевизне остается довольно тяжелым. Подходящий угол наклона крыши для его использования – 13-60º.

    Не подходит для плоских крыш, так как попадание в щели осадков приведет к снижению срока эксплуатации. Битумный шифер применяется, начиная с 5º уклона. От угла зависит шаг обрешетки: если он меньше 10º, требуется сплошной настил.

    Похожий на шифер ондулин обладает не самым презентабельным внешним видом. Подойдет для хозяйственных построек, также может применяться в ремонте крыши частного дома. Вреди его достоинств – прочность и долговечность.

    Практичный, недорогой, легкий металлический профиль станет хорошей альтернативой шиферу. Можно выбрать покрытие понравившегося цвета.

    Рубероид чаще используется для обеспечения тепловой изоляции, а не полноценного покрытия. Представляет собой мягкий материал черного цвета.

    Черепица обладает высокими декоративными качествами, надежная и легкая. Производится самых разных цветов. Оттолкнуть от выбора в ее пользу может высокая стоимость крыши. Подходящий уклон для керамической черепицы – 30-60º. Если он будет меньше 25º, необходимо позаботиться об усилении вентиляции и гидроизоляции.

    Пожалуй, самой популярной кровлей частного дома можно назвать металлочерепицу. Ее можно использовать, начиная с 15º уклона.

    Битумная черепица повторит поверхность любой кривизны, поэтому станет хорошим выбором для необычной крыши (например, купольной). Минимальный угол наклона – 12º.

    Крыша частного дома – виды конструкции, лучшие идеи дизайна и современные формы (75 фото)
    Обзор основных вариантов видов крыш. Мансардные крыши и подбор материалов. Крыша частного дома и фото распространенных идей применения основных типов.


    Как сделать круглую крышу

    Я Михаил, директор компании, работаю исключительно с кровлями более 15 лет. Ниже расскажу вам о тонкостях и секретах материалов для крыши. Возникнут вопросы с радостью отвечу и помогу.
    Михаил, ООО “СТМ-Строй”

    Сама по себе круглая крыша – не такая уж редкость. Большинство архитектурных памятников культового назначения – это круглые крыши: луковицы русских церквей, купола мусульманских храмов. Исключение – католическая готика. В Западной Европе купола обычно венчают светские постройки.

    Купол – частый вариант крыш домов городской застройки по индивидуальным проектам, научных зданий – обсерваторий и т.д. Только в загородных поселках дома с круглой крышей встречаются редко. Причина – сложный монтаж стропильной системы. Как сделать круглую крышу?

    Что такое круглая крыша?

    Называть крышу круглой – неправильно. Она ведь не полностью круглая. В эту группу попадают любые кровли, форма которых – фигура вращения или один из ее сегментов:

    • Купол (половинка или верхняя треть шара),
    • Криволинейные крыши со сложной геометрией, не имеющие собственного названия.

    Стропильная система для всех этих типов крыш изготавливается по-разному.

    Конструкция стропильной системы круглой крыши

    Обратите внимание

    • Кольцевой мауэрлат,
    • Кольцевой прогон в верхней части крыши. Если крыша высокая (выше двух метров), прогонов может быть больше одного,
    • Центральная стойка. Для небольших сооружений достаточно одной,
    • Дополнительные усиливающие элементы (подкосы, стяжки).
    • Для луковиц – округлые (часто вместо древесины используются металлические фермы).
    • Для куполов – округлые арочные, составные из нескольких частей. Исключение – т.н. геодезический купол, популярный в западных странах: его монтируют из множества небольших треугольных деревянных секций.
    • Конус – стропильные ноги прямые, опираются на круглые кольцевые прогоны и круглый мауэрлат. Коньковый узел наверху монтируется аналогично шатровым крышам.

    Порядок монтажа системы в целом аналогичен установке обычных крыш:

    1. Укладка на стену изолирующей прослойки из рубероида.
    2. Установка мауэрлата. Например, брус 15 на 15 (сечение должно быть указано в проекте крыши). Фиксируют мауэрлат к стене анкерными болтами.
    3. Если вся постройка деревянная, мауэрлат не кладут. Стропила опирают на верхний венец и крепят оцинкованными гвоздями.
    4. Монтируют на брус для опорной стойки верхний кольцевой прогон.
    5. Ставят по центру перекрытия опорную стойку. Усиливают подкосами толщиной примерно 4 см.
    6. Устанавливают стропила с шагом 50-90 сантиметров, в зависимости от проекта. К мауэрлату и прогону фиксируют строительными уголками.

    Обратите внимание

    Наши работы

    Монтаж круглой крыши

    После монтажа стропил осуществляется устройство кровельного пирога – так же, как и для других скатных кровель:

    Можно ограничиться одной гидроизоляцией (без пароизоляции и утеплителя), если кровля холодная. Но теплую мансарду в куполе устроить можно вполне, места там хватает. Или собственную обсерваторию.

    Кровля круглых крыш может быть выполнена из разных материалов:

    Укладка любого из этих материалов производится в соответствии с инструкцией.

    Обратите внимание

    Если вы планируете сделать крышу из наборных деревянных плиток, не забудьте обработать их всеми необходимыми защитными составами и водостойким лаком.

    Статьи по теме

    Особенности круглой крыши из поликарбоната

    Поликарбонат стоит особняком в ряду кровельных материалов. Крыши из него часто делают у оранжерей, теплиц, беседок, зимних садов. В любом случае это прозрачные или полупрозрачные крыши, кровельного пирога у них нет.

    Но у самого поликарбоната теплопроводность низкая. Сооружение получается не совсем холодное, даже в отсутствие утеплителя.

    При монтаже нужно учесть особенности материала:

    1. Сверлить отверстия под крепеж следует заранее. При сверлении и резке соблюдать аккуратность, избегать вибраций листов, т.к. материал предрасположен к растрескиванию.
    2. Для кроя листов подойдет электрический лобзик или циркулярка с мелким зубом. Скорость средняя: при низкой появляются сколы, высокая может привести к оплавлению материала.
    3. При скоплении влаги внутри листов их продувают сжатым воздухом (например, с помощью пылесоса).
    4. Поликарбонат подвержен термическим расширениям. Крепежные отверстия следует делать на пару миллиметров больше диаметра стержня самореза.
    5. Торцы заготовок поликарбонатных листов перед укладкой нужно проклеить водостойким алюминиевым скотчем.
    6. Для монтажа поликарбонатной крыши используют металлические дугообразные профили. Монтаж осуществляется по радиусу. Каркас наращивают постепенно, по мере крепления самих листов.
    7. Защитную пленку с листов удаляют только по окончании монтажа.
    8. Придавать листам криволинейную конфигурацию можно с помощью термического, вакуумного и холодного формирования.
    9. Перемещаться по покрытию нельзя, при монтаже используются кровельные лестницы и трапы.

    Монтаж круглой крыши – процесс сложный и энергоемкий. Мелкая неточность может превратить красивую конструкцию в нечто бесформенное.

    Доверьтесь нашим специалистам. У нас большой опыт возведения крыш, в том числе самой замысловатой конфигурации. Мы выполним для вас круглую крышу дома быстро, на совесть, недорого и предоставим гарантию на свою работу.

    Как сделать круглую крышу
    В загородных поселках дома с круглой крышей встречаются редко. Причина – сложный монтаж стропильной системы.

    Коньковое сращивание стропил в крышах различной конфигурации

    Коньковое сращивание стропил и существующие способы выполнения этой операции мы рассмотрели в предыдущей статье. Однако в крышах разных форм сращивание имеет определенные особенности. Вот о них-то и пойдет сегодня речь.

    Двускатная крыша

    Скошенные концы стропил двускатных крыш могут располагаться на коньке встык или укладываться на нем вразбежку. Однако следующие условия должны выполняться обязательно при любой технологии:

    • Если укладка стропил по коньку выполнена в разбежку, они соединяются болтами и скобами.
    • Когда стропила уложены встык, их соединение следует обеспечивать с помощью накладок, укрепляемых гвоздями или болтовыми соединениями.
    • Когда стропила опираются одновременно на пару прогонов, их концы следует взаимно упереть. Возникшее напряжение можно снять установкой ригелей горизонтально.
    • Если прогона нет, то стропила стыкуются своими скосами, дополнительное скрепление которых обеспечивают парными накладками, укрепляемыми гвоздями или болтовыми соединениями.
    • Закрепление ригеля на стропиле производится боковыми накладками из дерева, закрепляемыми гвоздями или болтовыми соединениями. Под ригель следует поставить колодку, воспринимающую поперечные усилия.
    • Бревенчатые стропила с ригелем скрепляются без накладок, но на оконечности ригеля выполняется выемка величиной в половину сечения шпренгеля. Для устойчивости стропила должны быть усилены затягивающими ригелями и подкосами. Это особенно важно, если расстояние, разделяющее наружные стены, превышает 8м.
    • Кровельный конек следует защитить от смещения, если дом расположен в районе, где постоянно дуют сильные ветры. Для этого концы наслонных стропил должны дополнительно закрепляться на коньке скобами. Стропила следует связать с домовой кладкой, используя проволоку.
    • Врезку в стропилах делать не рекомендуется, если стропильная система подвержена сильным нагрузкам, а использовать следует промежуточные косынки.

    Ниже информация изложена более детально:



    Если крыша очень крутая, то наибольшей прочностью должны обладать горизонтальные конструкции. Если она пологая, то необходимо особое внимание обратить на прочность вертикальных элементов, имеющихся в составе стропильной системы.

    Вальмовая крыша

    Сценарий сращивания стропил этих крыш совершенно отличен, поскольку в конструкции присутствуют новые детали – накосные стропила, ставящиеся, следуя определенной технологии. На коньке эти детали фиксируются методом врубки и дополнительно закрепляются с помощью стяжек и ригелей.

    При единственном прогоне вальмовой крыши его диагональная стропила должна иметь опору на прогонную консоль, тогда как консоли должны выходить на 15см за пределы консольной рамы. Если прогонов в коньке два, к стропилам следует пришить обрезок доски – прибоину – толщиной около 5см. На нее-то и станут опираться стропила диагональные и накосные.

    Опирающиеся на наружную ендову стропила бывают накосными и диагональными, а последние длиннее обычных. Они являются опорой нарожников – укороченных стропил скатов. В подобных случаях на накосные стропила действует нагрузка, вдвое превышающая ту, которая ложится на стропила обычные.

    Длина этих диагональных стропил превосходит длину стандартных досок, поэтому их следует спаривать. Это позволяет:

    • возложить удвоенную нагрузку на удвоенное сечение;
    • сделать балку длинной, не разрезанной;
    • унифицировать размеры используемых деталей.

    Таким образом, благодаря одновысотным доскам в коньке, упрощаются конструктивные решения для вальмовых крыш.

    Многопролетность обеспечивается путем установки одной или двух опор под каждую накосную стропилу, поскольку они являются неким продолжением наклонившегося и раздвоенного прогона конька. Поэтому сращивание этих досок в длину должно производиться так, чтобы удаление стыков от центра опоры составляло 15м. Длину стропил следует подбирать, исходя из длин пролетов, а также количества опор.



    Данный узел должен выполняться так:



    А так работа выглядит на фото:

    Арочная крыша

    Технологии, применяемые в арочной крыше, аналогичны тем, которые типичны для крыши двускатной:



    Круглая крыша

    Вот методика, применяемая при обустройстве необычных крыш:





    Итак, мы рассмотрели не только теорию, но и практику сращивания стропил. Надеемся, что эта информация будет для вас полезна.

    Своими мыслями вы всегда можете поделиться в комментарии.

    Что такое изогнутая крыша? Преимущества, недостатки, стоимость, что нужно знать

    Что такое изогнутая крыша?

    Изогнутая крыша представляет собой довольно новую конструкцию, в которой больше внимания уделяется эстетике, чем долговечности. Независимо от того, хотите ли вы получить его из-за его стиля или потому, что это требование для типа здания, которое вы разрабатываете, вы, вероятно, захотите узнать больше, прежде чем прыгать прямо и начинать процесс строительства. К счастью, вам повезло, потому что эта статья может помочь ответить на любые ваши вопросы о изогнутых крышах, которые являются особым типом конструкции, и очень немногие подрядчики имеют опыт установки.

    История изогнутых крыш

    Сарай с круглой крышей, который является одним из первых примеров изогнутых крыш, впервые появился в 1920-х годах. Его дизайн исходил от людей, которые пытались максимально использовать пространство на своих чердаках для хранения сена. С тех пор многие крыши амбарного типа были переделаны в круглые, и многие из них были построены в периоды мировой войны. Большинство амбаров с круглыми крышами, построенных до Второй мировой войны, разбросаны по всей территории Соединенных Штатов, и в основном их можно найти на Среднем Западе.Конструкция изогнутой крыши, не имеющая опорных боковых стен, стала очень популярной после 1945 года, а более совершенные конструкции стали появляться в 21 веке.

    Плюсы и минусы

    Как и все другие типы, крыши с криволинейной конструкцией имеют различные преимущества и недостатки. Вот плюсы и минусы:

    Плюсы

    • Визуально привлекательный. Если вы когда-либо видели изогнутую крышу, то знаете, как она приятна для глаз. Они, как правило, имеют современную визуальную привлекательность, которая не только выглядит эффектно, но и придает остроту любому зданию.Владельцы, желающие придать своей собственности эффект «вау», найдут этот тип идеальным.
    • Возможность индивидуальной настройки. Поскольку изогнутые крыши специально проектируются архитектором, их можно настроить в соответствии с районом, в котором расположено здание, и вкусами владельца. Архитекторы также смогут предоставить варианты для различных методов каркаса изогнутой крыши.
    • Относительно низкие требования к техническому обслуживанию – Многие изогнутые крыши просты и имеют характеристики, аналогичные стандартным односкатным крышам.Из-за этого они, как правило, устойчивы к ветру и требуют минимального обслуживания.
    • Экологичность – криволинейные крыши экологичны, поскольку было установлено, что они способствуют сокращению вредных выбросов CO2. Светильники на крыше, которые также доказали свою экономичность, могут быть легко установлены на крыше.
    • Популярен среди застройщиков. Простота конструкции делает этот тип популярным среди застройщиков. Уменьшенная высота кривой для этих крыш обычно благоприятна для ограничений по высоте.

    Минусы

    • Они должны быть тщательно спроектированы. Вам понадобится опыт опытного архитектора при строительстве изогнутой крыши, потому что крыша должна быть спроектирована так, чтобы обеспечить максимальный комфорт и эффективность.
    • Стоимость в значительной степени зависит от дизайна. Стоимость изогнутой крыши будет зависеть от многих различных факторов, включая, помимо прочего, площадь крыши, высоту изгиба и материалы, используемые для покрытия крыши.

    Типы изогнутых панелей

    Панели для крыш бывают самых разных форм.К ним относятся:

    1. Панели с бочкообразным сводом. Известные также как выпуклые кривые, бочкообразные своды являются наиболее распространенной конструкцией с постоянным изгибом наружу, который создает выпуклую форму. Когда он перевернут (повернут внутрь), он известен как вогнутая кривая.
    2. S-образные изогнутые панели – этот тип сложной кривизны сочетает в себе выпуклые и вогнутые кривые.
    3. Эллиптически и гиперболически изогнутые панели — эти панели произвольной формы предоставляют архитекторам неограниченные возможности проектирования при создании изогнутых поверхностей.

    Методы изгиба

    Панель может быть изогнута различными способами, в том числе:

    • Базовый метод изгиба – это изгиб, по которому панель естественным образом изгибается без приложения усилий или напряжения, что может привести к образованию складок или зрительные деформации. Этот метод также известен как метод «укладки» или «прогулки».
    • Метод механического изгиба — этот метод используется для создания изгиба, более крутого, чем позволяет естественный изгиб.Панели начинаются как прямые и изгибаются машиной с помощью набора формовочных и изогнутых роликов. Ролики сжимают и растягивают панель, придавая ей изогнутую форму.
    • Метод криволинейного обжатия – этот метод используется, когда крыша продолжается вниз по фасаду здания, и мягкий визуальный край предпочтительнее острого края.

    Выбор материала

    Почти любой тип материала можно использовать для изогнутых черепичных крыш (включая нержавеющую сталь, алюминий, медь, оцинкованную сталь и цинк), но некоторые материалы гнуться легче, чем другие. Например: алюминий, медь и цинк (особенно алюминий) являются хорошим выбором для систем с более плотными панелями, поскольку они обеспечивают более узкую кривую. Для изогнутых металлических панелей обычно предпочтительны более мягкие и пластичные материалы, но они не обязательны. Наиболее экономичный подход предполагает использование стали для большей кривизны и алюминия для более жесткой.

    Какие профили и материалы доступны для обжимных изогнутых систем?

    • Профиль(-и) – LT7
      • Доступные материалы – Сталь G550, Сталь G300, Алюминий h44
    • Профиль(-и) – V-образное ребро
      • Доступные материалы – Сталь G550, Сталь G3092
      2 90(0) s) – Styleline, Hi Five
      • Доступные материалы – Сталь G550, Сталь G300, Алюминий h44

    Рекомендуемый радиус изгиба

    не соответствуют желаемому радиусу, принуждение их к соответствию может привести к изгибам или волнам в лотке панели или вертикальных ножках.

    Минимальный радиус кривой

    Для каждого профиля этот радиус ограничен внешним видом кровельного листа. Минимальный радиус кривизны может помочь обеспечить чистый внешний вид крыши с минимальным эффектом ряби.

    Максимальный радиус изгиба

    Для каждого профиля этот радиус ограничен необходимостью достижения минимального рекомендованного уклона профиля на линии желоба. Это гарантирует, что не будут использоваться «плоские» крыши большого радиуса и что водосборник не будет переполнять ендовы профиля из-за недостаточного стока.

    Сведения об установке

    Теперь пришло время установки. Есть определенные вещи, о которых следует помнить, когда дело доходит до установки изогнутой крыши, независимо от дизайна и типов материалов, которые вы используете. Вот что вам следует знать о каркасе и крепежных элементах, а также об окончании листа:

    Каркас и крепежные элементы

    Когда дело доходит до установки и окончательного внешнего вида крыши, важно, чтобы прогонный и/или ригельный каркас располагался правильно ровняться.Окончательный вид будет лучше с более жестким допуском, при этом рекомендуемый допуск от истинного выравнивания прогона составляет ± 5 мм.

    Завершение листа

    Концы листов, которые находятся под головными отливами и торцы не могут заканчиваться с нулевым или отрицательным шагом. Чтобы этого не произошло, рекомендуется основывать конструкцию на заделке листа с шагом, как минимум, равным минимальному шагу используемого профиля.

    Свяжитесь с нами для получения дополнительной информации

    В Legacy Service мы здесь, чтобы помочь вам.Если вы думаете о строительстве изогнутой двускатной крыши, ищете закругленную черепицу или задаетесь вопросом, как построить изогнутую линию крыши, мы поможем вам получить то, что вы ищете. Позвоните нам по телефону 215-798-9790, чтобы записаться на бесплатную консультацию по замене кровли.

    Опубликовано 27 августа 2019 г. в Крыша

    Водосточные желоба для изогнутой крыши? » Денежная яма

    ЛЕСЛИ: Далее мы с Дайаной едем в Вирджинию, чтобы поговорить о пустяках.

    Диана, чем мы можем помочь?

    ДИАНА: Привет, у меня есть неприятная проблема. Нашему дому около 50 лет, и входная дверь дома представляет собой круглую секцию диаметром около 15 футов. И мы не нашли никого, кто поставил бы желоб на этом круглом участке. Два года назад мы заменили желоба во всем доме, но нам пришлось оставить эту часть дома без водостока, поэтому каждый раз, когда идет дождь и мы выходим через парадную дверь, дождь просто льется на нас и капает на нас. И нам было интересно, можем ли мы что-нибудь сделать для этой части дома, чтобы дождь не попадал на нас, кроме водосточной системы.

    ЛЕСЛИ: Ну, а также для защиты вашей крыши.

    ДИАНА: На этой части крыши нет обычной черепицы. Это форма галстука на вершине дома, и у него просто плоская крыша из смолы только на этой части.

    ТОМ: Готов поспорить, Диана, что это старый дом, верно?

    ДИАНА: Да, ему 50 лет.

    ТОМ: Да. Возможно, когда-то в нем был встроен водосточный желоб, закрывавший эту круглую крышу.И это, по сути, желоб, который должен был быть встроен в край крыши, и он был бы круглым, и он отводил бы воду в одну или другую сторону этой кривой, а затем сбрасывал бы ее в обычный водосточный желоб.

    Теперь, когда у вас его нет, у меня есть два предложения для вас. Стандартный желоб предназначен для движения прямо. Он специально разработан, чтобы не сгибаться. Он может быть согнут, если в нем много порезов, но тогда, конечно, это означает, что вам нужно нанести много мастики, чтобы попытаться сохранить его водонепроницаемым; или иногда его приходится облицовывать стекловолокном.

    Если вы просто пытаетесь удержать воду от головы, когда спускаетесь по ступенькам с этого крыльца, я могу предложить вам установить отвод. Что такое отклоняющий элемент? Это кусок металла — обычно он похож на скошенный кусок алюминия — который идет в форме буквы V прямо над этой крышей, так что, когда вода стекает, она ударяется об этот металл и какие-то части и падает вниз. справа и слева от лестницы.

    ДИАНА: Как ты поставишь этот переключатель на крышу? Как вы его прикрепите?

    ТОМ: Я бы сделал вот что.Я бы согнул немного алюминиевой планки в L-образную форму. Вы можете покрасить его в тот же цвет, что и крышу, если не хотите его так сильно замечать. А затем я бы вкрутил это в кровельный материал, чтобы у вас была хорошая герметизация. И перед тем, как вы это сделаете, вы должны добавить каплю очень густой кровельной смолы или кровельного герметика под этот кусок металла, чтобы он хорошо и ровно герметизировался.

    Хорошо, Диана.

    ДИАНА: Большое спасибо.

    ТОМ: Пожалуйста.Большое спасибо, что позвонили нам по телефону 1-888-MONEY-PIT, 888-666-3974.

    Новое покрытие Smart-Roof обеспечивает круглогодичную экономию энергии

    Образцы термоадаптирующего излучающего покрытия. Материал похож на скотч и может быть прикреплен к крыше. (Источник: Тор Свифт/Лаборатория Беркли)

    Ученые разработали всесезонное покрытие для умной кровли , которое сохраняет тепло зимой и прохладу летом без потребления природного газа или электричества.Результаты исследований, опубликованные в журнале Science, указывают на новаторскую технологию, которая превосходит коммерческие системы с прохладной крышей в плане энергосбережения.

    «Наше всесезонное кровельное покрытие автоматически переключается с сохранения прохлады на тепло в зависимости от температуры наружного воздуха. Это безэнергетическое и безэмиссионное кондиционирование воздуха и отопление в одном устройстве», — сказал Цзюньцяо Ву, научный сотрудник отдела материаловедения лаборатории Беркли и профессор материаловедения и инженерии Калифорнийского университета в Беркли, который руководил исследованием.

    Современные холодные кровельные системы, такие как отражающие покрытия, мембраны, гонты или черепица, имеют светлые или более темные «холодные» поверхности, которые охлаждают дома, отражая солнечный свет. Эти системы также излучают часть поглощенного солнечного тепла в виде теплового инфракрасного излучения; в этом естественном процессе, известном как радиационное охлаждение, тепловое инфракрасное излучение излучается от поверхности.

    Проблема многих систем с прохладной крышей, представленных в настоящее время на рынке, заключается в том, что зимой они продолжают излучать тепло, что увеличивает расходы на отопление, пояснил Ву.

    «Наш новый материал, называемый термоадаптирующим радиационным покрытием или TARC, может обеспечить экономию энергии за счет автоматического отключения радиационного охлаждения зимой и решения проблемы переохлаждения», — сказал он.

    Крыша на все времена года

    Установка для эксперимента на крыше в Ист-Бэй-Хиллз. Данные эксперимента использовались для моделирования круглогодичной работы TARC в городах, представляющих 15 различных климатических зон континентальной части США (любезно предоставлено Junqiao Wu)

    Металлы обычно являются хорошими проводниками электричества и тепла.В 2017 году Ву и его исследовательская группа обнаружили, что электроны в диоксиде ванадия ведут себя как металл по отношению к электричеству, но как изолятор по отношению к теплу — другими словами, они хорошо проводят электричество, но не проводят много тепла. «Это поведение контрастирует с большинством других металлов, где электроны проводят тепло и электричество пропорционально», — пояснил Ву.

    Диоксид ванадия при температуре ниже примерно 67 градусов Цельсия (153 градуса по Фаренгейту) также прозрачен для (и, следовательно, не поглощает) теплового инфракрасного света.Но как только диоксид ванадия достигает 67 градусов по Цельсию, он переходит в металлическое состояние, поглощая тепловое инфракрасное излучение. Эта способность переключаться с одной фазы на другую — в данном случае с изолятора на металл — характерна для того, что известно как материал с фазовым переходом.

    Чтобы увидеть, как диоксид ванадия будет вести себя в системе крыши, Ву и его команда разработали тонкопленочное устройство TARC размером 2 на 2 сантиметра.

    TARC «выглядит как скотч и может быть прикреплен к твердой поверхности, такой как крыша», — сказал Ву.

    В ключевом эксперименте соавтор Кечао Тан прошлым летом провел эксперимент на крыше дома Ву в Ист-Бэй, чтобы продемонстрировать жизнеспособность технологии в реальных условиях.

    Беспроводное измерительное устройство, установленное на балконе Ву, непрерывно регистрировало реакцию на изменения прямого солнечного света и температуры наружного воздуха из образца TARC, коммерческого образца темной крыши и коммерческого образца белой крыши в течение нескольких дней.

    Как TARC превосходит энергосбережение

    Затем исследователи использовали данные эксперимента, чтобы смоделировать, как TARC будет работать круглый год в городах, представляющих 15 различных климатических зон континентальной части США.С.

    Кайчен Донг (слева) и Цзячен Ли настраивают устройство импульсного лазерного напыления (PLD), используемое для разработки покрытия для умной кровли TARC. (Источник: Тор Свифт/Лаборатория Беркли)

    Ву обратился к Роннену Левинсону, соавтору исследования, который является штатным научным сотрудником и руководителем группы Heat Island в области энергетических технологий лаборатории Беркли, чтобы помочь им уточнить свою модель температуры поверхности крыши. Левинсон разработал метод оценки энергосбережения TARC на основе набора из более чем 100 000 моделей энергопотребления зданий, которые группа Heat Island ранее выполняла для оценки преимуществ прохладных крыш и холодных стен в Соединенных Штатах.

    Финнеган Рейхертц, учащийся 12-го класса -го -го класса Инновационной академии Ист-Бэй в Окленде, который в прошлом году работал дистанционно в качестве летнего стажера в компании Wu, помог смоделировать, как TARC и другие кровельные материалы будут работать в определенное время и в определенные дни. в течение года для каждого из 15 городов или климатических зон, изученных исследователями для статьи.

    Исследователи обнаружили, что TARC превосходит существующие кровельные покрытия по энергосбережению в 12 из 15 климатических зон, особенно в регионах с большими перепадами температуры между днем ​​и ночью, например в районе залива Сан-Франциско, или между зимой и летом, например в Нью-Йорке. Йорк Сити.

    «С установленным TARC среднее домашнее хозяйство в США может сэкономить до 10% электроэнергии», — сказал Танг, который на момент исследования был научным сотрудником в лаборатории Ву. Сейчас он доцент Пекинского университета в Пекине, Китай.

    Стандартные прохладные крыши обладают высоким коэффициентом солнечного отражения и высоким коэффициентом теплового излучения (способность выделять тепло за счет теплового инфракрасного излучения) даже в прохладную погоду.

    Согласно измерениям исследователей, TARC отражает около 75 % солнечного света круглый год, но его коэффициент теплового излучения высок (около 90 %) при высокой температуре окружающей среды (выше 25 градусов Цельсия или 77 градусов по Фаренгейту), что способствует потере тепла. в небо.По словам Левинсона, в более прохладную погоду коэффициент теплового излучения TARC автоматически переключается на низкий, помогая удерживать тепло от солнечного поглощения и отопления помещений.

    Результаты экспериментов по инфракрасной спектроскопии с использованием передовых инструментов в молекулярном литейном цехе лаборатории Беркли подтвердили правильность моделирования.

    «Простые физики предсказывали, что TARC будет работать, но мы были удивлены, что он работает так хорошо», — сказал Ву. «Изначально мы думали, что переход от потепления к охлаждению не будет таким драматичным. Наши симуляции, эксперименты на открытом воздухе и лабораторные эксперименты доказали обратное — это действительно захватывающе.

    Исследователи планируют разработать прототипы TARC в большем масштабе, чтобы дополнительно проверить его эффективность в качестве практического покрытия для крыш. Ву сказал, что TARC также может иметь потенциал в качестве термозащитного покрытия для продления срока службы батареи в смартфонах и ноутбуках, а также для защиты спутников и автомобилей от экстремально высоких или низких температур. Его также можно использовать для изготовления терморегулирующей ткани для палаток, покрытий для теплиц и даже шапок и курток.

    Ведущими авторами исследования были Кайчен Донг и Цзячен Ли.

    The Molecular Foundry — это исследовательский центр нанотехнологий в лаборатории Беркли.

    Эта работа в основном поддерживалась Управлением науки Министерства энергетики и стипендией Бакара.

    Технология доступна для лицензирования и совместной работы. Если вы заинтересованы, обратитесь в Управление интеллектуальной собственности Berkeley Lab по телефону [email protected] .

    Подробнее:

    Для этого металла течет электричество, но не тепло

    ###

    Национальная лаборатория Лоуренса в Беркли, основанная в 1931 году на убеждении, что самые большие научные проблемы лучше всего решаются командами, и ее ученые были отмечены 14 Нобелевскими премиями. Сегодня исследователи из лаборатории Беркли разрабатывают устойчивые энергетические и экологические решения, создают новые полезные материалы, расширяют границы вычислительной техники и исследуют тайны жизни, материи и Вселенной. Ученые со всего мира полагаются на оборудование лаборатории для своих собственных научных открытий. Лаборатория Беркли — это многопрофильная национальная лаборатория, управляемая Калифорнийским университетом для Управления науки Министерства энергетики США.

    Управление науки Министерства энергетики США является крупнейшим сторонником фундаментальных исследований в области физических наук в Соединенных Штатах и ​​работает над решением некоторых из самых насущных проблем нашего времени.Для получения дополнительной информации посетите сайт energy.gov/science.







    Формы и стили крыш — archtoolbox.com

    Каждая крыша предназначена для определенной цели, при этом эстетическая привлекательность является лишь одним из многих соображений, которые необходимо учитывать. В этой статье мы рассмотрим некоторые из наиболее распространенных стилей и форм крыш, дав вам представление об их отличительных характеристиках.

    Имейте в виду, что многие из этих форм крыш можно комбинировать или соединять в одном здании, чтобы создать более сложную крышу, что может привести к более интересной композиции.

    Разница между крутой и пологой крышей

    Все крыши можно разделить на крутые и пологие. Крыши с пологим уклоном обычно называют плоскими крышами (см. описание ниже), в то время как крыша с уклоном 3:12 или более (что означает, что крыша возвышается на 3 дюйма над 12-дюймовым прогоном) известна как крыша с крутым уклоном.

    Плоская крыша

    Хотя название говорит об обратном, плоские крыши не совсем плоские. Это гарантирует, что дождевая вода сможет должным образом стекать на уровень земли.Уклон крыши определяет используемые материалы, например, уклон черепичной и шиферной крыши может варьироваться от 12,5 до 22 градусов, в зависимости от производителя. Обычные мембранные материалы для плоских крыш включают системы модифицированного битума, термопласта или синтетического каучука. Однако для фальцевых крыш с уклоном 1,5 градуса можно использовать такие материалы, как цинк или медь.

    Плоская крыша

    Односкатная крыша или Skillion Roof

    Односкатная или односкатная крыша имеет четкую конструкцию с заметным уклоном, состоящим из одной плоской поверхности.Их также иногда называют односкатными крышами, односкатными крышами и односкатными крышами. Крыша наклонена под перпендикулярным углом и не прикреплена к какой-либо другой поверхности крыши, что было популярной техникой крыши, использовавшейся в викторианский период. Недвижимость с мансардной крышей, как правило, бывает круглой или бабочкообразной. Круглые скиллионные крыши имеют плавно изогнутый край, а конструкции бабочки наклоняются к определенной точке.

    Односкатная крыша

    Двускатная крыша

    Это один из самых традиционных стилей крыши, также известный как скатная крыша, которая определяется по треугольной форме «А». Наклонные стороны сходятся на коньке, а на дальнем конце образуют стены с треугольным расширением, известным как фронтон. Размеры сторон диктуются потребностями недвижимости и не обязательно должны быть одинаковыми по размеру. Бывают также случаи, когда в большом жилом доме требуется более двух фронтонов для создания дополнительной глубины и структурной поддержки. Другие варианты двускатных крыш включают вальмовые, изогнутые двускатные и восьмиугольные.

    Двускатная крыша

    А-образная крыша

    Как следует из названия, крыша с А-образным каркасом имеет заостренную форму буквы «А» с симметричными наклонными сторонами.Отличительный дизайн часто можно увидеть в зданиях в традиционном стиле, таких как коттеджи и деревенские хижины, а также в домах с А-образным каркасом. Владельцы недвижимости, живущие в более холодных местах, получают выгоду от естественного дренажа, обеспечиваемого формой крыши, которая позволяет соскальзывать сильному снегу, снижая вероятность его замерзания, что создает дополнительные проблемы.

    А-образная крыша

    Шатровая крыша

    Вальмовая крыша характеризуется четырьмя наклонными гранями, которые соединяются с каждой стороной здания.Прямоугольные конструкции являются наиболее распространенными и обычно имеют четыре грани с одинаковым уклоном, образуя уникальную симметричную крышу. Варианты квадратной формы также являются популярным выбором, и при использовании они будут напоминать пирамидальную отделку, поскольку в конструкции не используются фронтоны или другие вертикальные стороны. Водосточные желоба можно легко прикрепить благодаря положению линии крыши наверху стены, а вальмовые крыши являются надежным выбором для зданий, расположенных в ветреных местах.

    Шатровая крыша

    Мансардная крыша

    Мансардные крыши представляют собой разновидность вальмовых крыш, каждая скатная секция которых разделена надвое.Секция, ближайшая к стенам, круто поднимается, чтобы максимально увеличить пространство под крышей, с небольшим уклоном, продолжающимся к центру. С внешней точки зрения это создает впечатление, что плоская крыша находится на вершине дома, поскольку видна только крутая часть. Это стиль, популярный в традиционных домах во Франции и Германии, поскольку его архитектура была представлена ​​​​французским дизайнером Франсуа Мансаром в 15 и 16 веках.

    Мансардная крыша

    Гамбральная крыша

    Есть некоторое сходство между крышей Gambrel и Mansard из-за двух скатов, которые присутствуют в конструкции.Тем не менее, разница между стилями заметна: у Gambrel вдвое меньше сторон, чем у Mansard. Вальмовые крыши имеют крутой, почти вертикальный скат, а верхний скат имеет более пологий уклон. Крыша обычно нависает над фасадом здания и имеет вертикальные фронтоны. Их обычно можно увидеть на таких зданиях, как фермерские дома, амбары и бревенчатые хижины, а также на старинных объектах, относящихся к эпохе грузинской и голландской колоний.

    Гэмбрел Крыша

    Крыша солончака

    Фронтоны расположены на каждом конце крыши солончака, но они имеют асимметричную форму, в которой одна сторона длиннее другой. Их обычно можно найти на старых владениях в колониальном стиле, в которых когда-то жили первые поселенцы в Новой Англии, а также в регионах Среднего Запада. В течение этого периода владельцы недвижимости с растущими семьями, нуждающимися в дополнительном пространстве, адаптировали существующие двускатные крыши в солончак, чтобы создать необходимое им помещение, оставаясь при этом экономными в использовании материалов. Также бывает, что некоторые дома с крышами из соляных ящиков были построены с уже установленной односкатной крышей.

    Крыша солончака

    Крыша капота

    Капотная крыша имеет двойной скат со всех четырех сторон.По этой причине многие люди видят в ней модифицированную двускатную или вальмовую крышу. Его также называют крышей с карнизом из-за пологого наклона, нависающего над краем собственности, который удваивается как покрытие крыльца или патио. Верхняя часть спроектирована так, чтобы иметь более заметный угол и более крутой шаг. Капот тесно связан с французской народной архитектурой, встречающейся в южных регионах, таких как Миссисипи и Луизиана, но также по-прежнему популярен для коттеджей и ранчо.

    Крыша капота

    Крыша монитора

    Мониторная крыша создает «вторую» крышу на приподнятой части здания и проходит параллельно основной крыше.Мониторный элемент дизайна относится к самой высокой части конструкции, которая создает эффект «атриума». Жалюзи или окна фонаря и вентиляционные отверстия, обеспечивающие дополнительный свет и вентиляцию, обычно располагаются на крыше монитора по длине приподнятого центрального прохода. Этот стиль обычно ассоциируется с фермерскими домами и промышленными зданиями, хотя он также может быть расположен в сельской местности, где иногда используется для жилых домов.

    Крыша монитора

    V-образная крыша или крыша-бабочка

    Легко понять, почему этот тип крыши известен как крыша в форме бабочки или V-образная крыша, дизайн которой четко определяет ее название.Вместо наклонов, направленных вверх, они перевернуты, чтобы создать букву «V» в середине секции крыши. Крыши-бабочки, которые обычно считаются современным стилем, хорошо сочетаются с экологически чистыми зданиями, а отсутствие водосточных систем упрощает установку и скрытие солнечных панелей. Французский архитектор Ле Корбюзье представил этот стиль в 1930-х годах в Чили, прежде чем он прибыл в Соединенные Штаты в середине 1940-х годов. В основном они встречаются в старых кварталах, построенных во времена атомной эры.

    Бабочка или V-образная крыша

    Арочная крыша

    Широкая изогнутая форма арочной крыши придает этой конструкции уникальный профиль.Они могут быть самонесущими или несущими, в зависимости от ширины и армирования, используемого при строительстве здания. Крыши с бочкообразным сводом и сводчатые крыши являются двумя наиболее распространенными типами арочных конструкций, которые некоторые также называют радужной или готической арочной крышей. Вы увидите арочные крыши на амбарах, конюшнях, складах и исторических зданиях, в то время как минималистская привлекательность также хорошо сочетается с современными, экологически чистыми объектами, стремящимися максимизировать распределение естественного дневного света.

    Арочная крыша

    Купольная крыша

    Полукруглая форма куполообразной крыши сохраняет одинаковую структуру по всему периметру, а ее вершина иногда имеет круглое отверстие. Этот тип крыши имеет долгую историю, восходящую к римскому и персидскому периодам, а также является неотъемлемой частью многих местных строительных традиций. На протяжении веков использовался ряд различных стилей купольных крыш, в том числе луковичный купол, составной купол, свод монастыря и бесчисленное множество других.Этот тип крыши не только создает эффектный внешний вид, но и обладает высокой ветроустойчивостью, а при изготовлении из подходящего материала обеспечивает надежное энергосбережение.

    Купольная крыша

    Защитите свою круглую крышу | Chicago Metal Supply

    Обшивка используется для предотвращения просачивания воды на крышу и повреждения конструкции. Он предлагает как функциональную выгоду, так и эстетический импульс.



    Существуют разные стили оклада крыши, но если вы имеете дело с закругленной крышей, лучше всего использовать оклад радиуса.Хотите узнать больше об этом конкретном типе мигания? На этой странице есть вся необходимая информация.



    Преимущества металлического радиусного оклада

    Оклад

    Radius доступен из различных материалов. Вопрос: что именно отличает металлический радиусный оклад? На самом деле довольно много вещей, которые мы обсудим ниже:



    Незначительные потребности в обслуживании

    Все гидроизоляционные материалы требуют определенного ухода.Обратите внимание, однако, что когда дело доходит до общих уровней обслуживания, металлическая обшивка не так интенсивна, как такие материалы, как камень или цемент.



    Вообще говоря, металлический отлив требует лишь базовой очистки время от времени. Его не нужно исправлять, и он редко нуждается в замене. Это настоящий материал типа «поставил и забыл».



    Потрясающая стойкость

    Металлический радиусный отлив является одним из самых прочных из существующих.В среднем он служит более 100 лет, сохраняя как свою функциональность, так и эстетику. Металлический радиусный оклад процветает не только в ненастную погоду , но и в условиях физического износа.



    Если вы сейчас решите инвестировать в металлическую обшивку, вам, скорее всего, больше никогда не придется покупать обшивку. На самом деле, из-за того, что металлический отлив не требует особого ухода, вам, возможно, даже больше не придется об этом беспокоиться.



    Малый вес

    Вес вашего оклада может повлиять на структурные компоненты вашей крыши.Вообще говоря, чем легче вес оклада, тем лучше будут структурные компоненты вашей крыши.



    К счастью, металлический радиусный оклад чрезвычайно легкий. Таким образом, это практически не повлияет на здоровье вашей крыши в долгосрочной перспективе.



    Установка заподлицо с закругленными крышами

    Точно так же, как не следует пытаться вставить квадратный колышек в круглое отверстие, не следует пытаться прикрепить плоский оклад к круглой крыше. Это не только оставит крышу без защиты, но и значительно ухудшит ее общий эстетический вид.



    Здесь в дело вступает радиусная обшивка. Радиусная обшивка укладывается заподлицо с закругленными крышами, обеспечивая их полное покрытие и максимально эстетичный внешний вид.



    Герметичный

    Весь смысл гидроизоляции заключается в том, чтобы предотвратить просачивание воды в определенные части крыши. Поэтому он должен быть герметичным.



    Металлический радиусный отлив полностью герметичен и всегда отлично отталкивает воду.Это, в сочетании с его превосходной долговечностью, делает его, пожалуй, лучшим из существующих материалов для гидроизоляции.



    Количество металлов на выбор

    Мы производим радиусные накладки из различных металлов. Эти металлы включают (но не ограничиваются ими) алюминий, сталь, медь и цинк. Для получения дополнительной информации о доступных металлах позвоните нам сегодня!



    Изготовлено на заказ для крыш всех типов

    Независимо от уклона и контуров вашей крыши, мы можем предоставить вам радиусную окладку, которая идеально подходит для вашего дома. Все наши оклады изготавливаются на заказ и разрабатываются в соответствии с точными характеристиками вашей крыши.



    Ищете Radius Flashing?

    Вы хотите установить оклад радиуса? Вы заинтересованы, в частности, в металлическом радиусном окладе? Если да, то мы здесь, в Chicago Metal Supply, поможем вам.



    Мы предлагаем различные металлические радиусные оклады, и мы обязательно найдем что-то, что подойдет для вашей собственности. Независимо от ваших конкретных потребностей, мы здесь, чтобы помочь.



    Свяжитесь с нами сегодня, чтобы начать!

    Прорывная технология сохраняет тепло зимой и прохладу летом, не потребляя природный газ и электричество — ScienceDaily

    Ученые разработали всесезонное покрытие для умной кровли, которое согревает дома зимой и охлаждает летом летом — без потребления природного газа и электричества. Результаты исследований, опубликованные в выпуске журнала Science от 17 декабря, указывают на новаторскую технологию, которая превосходит коммерческие системы охлаждения с точки зрения энергосбережения.

    «Наше всесезонное кровельное покрытие автоматически переключается с сохранения прохлады на тепло в зависимости от температуры наружного воздуха. Это энергонезависимое кондиционирование воздуха и отопление без вредных выбросов в одном устройстве», — сказал научный сотрудник факультета Цзюньцяо Ву. в отделе материаловедения лаборатории Беркли и профессором материаловедения и инженерии Калифорнийского университета в Беркли, который руководил исследованием.

    Современные холодные кровельные системы, такие как отражающие покрытия, мембраны, черепица или черепица, имеют светлые или более темные «холодные» поверхности, которые охлаждают дома, отражая солнечный свет.Эти системы также излучают часть поглощенного солнечного тепла в виде теплового инфракрасного излучения; в этом естественном процессе, известном как радиационное охлаждение, тепловое инфракрасное излучение излучается от поверхности.

    Проблема многих систем с прохладной крышей заключается в том, что зимой они продолжают излучать тепло, что увеличивает расходы на отопление, пояснил Ву. «Наш новый материал, называемый термоадаптирующим радиационным покрытием или TARC, может обеспечить экономию энергии за счет автоматического отключения радиационного охлаждения зимой и решения проблемы переохлаждения», — сказал он.TARC — это первое кровельное покрытие, которое автоматически переключается между режимом охлаждения в жаркую погоду и режимом обогрева в холодную погоду, регулируя скорость радиационного охлаждения.

    Крыша на все времена года

    «Несколько лет назад я задавался вопросом, существует ли материал, который может автоматически переключаться между радиационным охлаждением в жаркую погоду и сохранением тепла в холодную погоду», — сказал он. «И тогда я подумал, что диоксид ванадия может сделать это».

    Металлы обычно являются хорошими проводниками электричества и тепла.В 2017 году Ву и его исследовательская группа обнаружили, что электроны в диоксиде ванадия ведут себя как металл по отношению к электричеству, но как изолятор по отношению к теплу — другими словами, они хорошо проводят электричество, но не проводят много тепла. «Это поведение контрастирует с большинством других металлов, где электроны проводят тепло и электричество пропорционально», — пояснил Ву.

    Диоксид ванадия при температуре ниже примерно 67 градусов Цельсия (153 градуса по Фаренгейту) также прозрачен для (и, следовательно, не поглощает) теплового инфракрасного света.Но как только диоксид ванадия достигает 67 градусов по Цельсию, он переходит в металлическое состояние, поглощая тепловое инфракрасное излучение. Эта способность переключаться с одной фазы на другую — в данном случае с изолятора на металл — характерна для того, что известно как материал с фазовым переходом.

    Исследование Ву, проведенное в 2017 году, показало, что замена всего 1,5% ванадия в диоксиде ванадия вольфрамом (метод, называемый «легированием») снижает порог фазового перехода материала до 25 градусов по Цельсию или 77 градусов по Фаренгейту — идеальной температуры для реального мировые приложения.

    Чтобы увидеть, как диоксид ванадия будет работать в системе крыши, Ву и его команда разработали тонкопленочное устройство TARC размером 2 сантиметра на 2 сантиметра из трех слоев: отражающий нижний слой из серебра, прозрачный средний слой из из фторида бария и верхний слой, содержащий упорядоченные блоки «островков» диоксида ванадия.

    TARC «выглядит как скотч и может быть прикреплен к твердой поверхности, такой как крыша», — сказал Ву.

    Текущее исследование демонстрирует удивительную всепогодную универсальность диоксида ванадия в тонкой пленке TARC и сравнивает его характеристики с коммерческим темным кровельным покрытием и коммерческим белым кровельным покрытием.

    В ключевом эксперименте соавтор Кечао Тан прошлым летом провел эксперимент на крыше дома Ву в Ист-Бэй, чтобы продемонстрировать жизнеспособность технологии в реальных условиях.

    Беспроводное измерительное устройство, установленное на балконе Ву, непрерывно регистрировало реакцию на изменения прямого солнечного света и температуры наружного воздуха из образца TARC, коммерческого образца темной крыши и коммерческого образца белой крыши в течение нескольких дней.

    Преимущества TARC в области энергосбережения

    Затем исследователи использовали данные эксперимента на открытом воздухе, чтобы смоделировать, как TARC будет работать круглый год в городах, представляющих 15 различных климатических зон континентальной части США. С.

    Ву обратился к Роннену Левинсону, соавтору исследования, который является штатным научным сотрудником и руководителем группы Heat Island в области энергетических технологий лаборатории Беркли, чтобы помочь им уточнить модель температуры поверхности крыши. Левинсон, изучавший технологии, преимущества и правила холодных поверхностей, таких как отражающие крыши, стены и тротуары, в течение почти трех десятилетий, разработал метод оценки энергосбережения TARC на основе набора из более чем 100 000 моделей энергопотребления зданий, которые Ранее Island Group проводила оценку преимуществ прохладных крыш и холодных стен в Соединенных Штатах.

    Команда Ву использовала этот метод для прогнозирования годовой экономии энергии, которую обеспечивает TARC за счет снижения потребности как в энергии для охлаждения летом, так и в энергии для обогрева зимой.

    Финнеган Рейхертц, учащийся 12-го класса -го -го класса Инновационной академии Ист-Бэй в Окленде, который в прошлом году работал дистанционно в качестве летнего стажера в компании Wu, помог смоделировать, как TARC и другие кровельные материалы будут работать в определенное время и в определенные дни. в течение года для каждого из 15 городов или климатических зон, изученных исследователями для статьи.

    Согласно экспериментам по моделированию, TARC превосходит существующие кровельные покрытия по энергосбережению в 12 из 15 климатических зон, особенно в регионах с большими перепадами температуры между днем ​​и ночью, например, в районе залива Сан-Франциско, или между зимой и летом, например как Нью-Йорк, сообщают исследователи.

    «Установив TARC, средняя семья в США может сэкономить до 10% электроэнергии», — сказал Тан.

    Стандартные прохладные крыши обладают высоким коэффициентом солнечного отражения и высоким коэффициентом теплового излучения (способность выделять тепло за счет теплового инфракрасного излучения) даже в прохладную погоду.

    Согласно измерениям исследователей, TARC отражает около 75% солнечного света круглый год, но его коэффициент теплового излучения высок (около 90%), когда температура окружающей среды теплая (выше 25 градусов по Цельсию 77 градусов по Фаренгейту), способствуя потере тепла небо. По словам Левинсона, в более прохладную погоду коэффициент теплового излучения TARC автоматически переключается на низкий уровень (около 20%), помогая удерживать тепло от солнечного излучения и отопления помещений.

    Результаты экспериментов по инфракрасной спектроскопии с использованием передовых инструментов в молекулярном литейном цехе лаборатории Беркли подтвердили точность моделирования.

    «Простые физики предсказывали, что TARC будет работать, но мы были удивлены, что он работает так хорошо», — сказал Ву. «Изначально мы думали, что переход от нагревания к охлаждению не будет таким драматичным. Наши симуляции, эксперименты на открытом воздухе и лабораторные эксперименты доказали обратное — это действительно захватывающе».

    Исследователи планируют разработать прототипы TARC в большем масштабе, чтобы дополнительно проверить его эффективность в качестве практического покрытия для крыш. Ву сказал, что TARC также может иметь потенциал в качестве термозащитного покрытия для продления срока службы батареи в смартфонах и ноутбуках, а также для защиты спутников и автомобилей от экстремально высоких или низких температур. Его также можно использовать для изготовления терморегулирующей ткани для палаток, покрытий для теплиц и даже шапок и курток.

    Соавторами работы были Кайчен Донг и Цзячен Ли.

    The Molecular Foundry — это исследовательский центр нанотехнологий в лаборатории Беркли.

    Работа в основном поддерживалась Управлением науки Министерства энергетики и стипендией Бакара.

    Подрядчики по кровельным работам Round Rock и подрядчикам по восстановлению кровли

    Вы ищете подрядчиков по кровельным работам Round Rock с репутацией, обеспечивающей выдающиеся результаты по справедливым ценам? Вы пришли в нужное место! С 2009 года Caden Roofing предоставляет качественные услуги по кровельным работам для жилых и коммерческих помещений и заслужила восторженные отзывы наших клиентов.

    Хотите получить представление о том, чего ожидать, когда вы нанимаете нашу команду? Взгляните на то, что сказали прошлые клиенты:

    «Среди кровельных компаний Caden Roofing лучшая. Их работа оправдала и превзошла наши ожидания.»

    «Фарид Тулбах и его превосходная команда рабочих сделали крышу за один день, убрали весь мусор, и я очень рекомендую эту кровельную компанию всем. Я был так доволен — отличная работа!»

    «Компания Caden Roofing проделала потрясающую работу! Они приехали вовремя, сделали свою работу и все убрали, когда закончили.Я очень рекомендую их всем, кто ищет новую крышу.»

    Если вы хотите насладиться таким качеством изготовления и обслуживанием клиентов на следующем уровне, выберите Caden Roofing для:

    Первоклассная кровля для жилых домов Round Rock

    Если вам нужна замена крыши или ремонт крыши, наши специалисты по кровле Round Rock обеспечат исключительные результаты и вежливое обслуживание клиентов от начала до конца! Материалы премиум-класса, профессиональное мастерство и лучшие в отрасли гарантии — вот лишь некоторые из преимуществ нашей компании, занимающейся кровельными работами, среди конкурентов.

    Caden Roofing с гордостью предлагает продукцию проверенных производителей, таких как кровельные материалы GAF, кровельные покрытия Owens Corning и кровельные покрытия CertainTeed, которые надежно работают десятилетиями и защищают ваш дом от любых погодных условий.

    Качество изготовления так же важно, как и качество черепицы, которую мы используем, и наши опытные специалисты по кровельным работам работают на большинстве типов крыш, включая металлические кровли, асфальтовые кровли и плоские кровли, и обеспечивают прекрасные результаты на каждой кровле. работа.

    Экономичная коммерческая кровля

    От крыш с крутым скатом церкви до широкой плоской крыши на большом складе, наши коммерческие кровельщики из Раунд-Рок профессионально выполнят работы на любом типе здания. Мы гордимся тем, что достигаем исключительных результатов, и мы отвечаем за свою работу собственной 5-летней гарантией качества в дополнение к гарантии производителя.

    Это означает, что вы можете быть абсолютно уверены в том, что ваши инвестиции защищены и что вы можете рассчитывать на нас еще долгое время после завершения проекта.

    Комплексные услуги по восстановлению после урагана

    Раунд-Рок подвергается такой суровой погоде, что часто оставляет после себя повреждения кровли. К счастью, команда Caden Roofing может быстро отреагировать на ваш запрос о восстановлении! Мы помогаем во всем, от услуг по укладке брезента до помощи в страховых случаях, и делаем все возможное, чтобы максимально упростить этот процесс. Восстановление после урагана может вызвать стресс, поэтому позвольте нашей проверенной команде обеспечить беспроблемный опыт.

    Получите точное ценовое предложение от наших опытных кровельщиков с круглым камнем

    Свяжитесь с Caden Roofing сегодня, чтобы узнать больше о наших кровельных работах и ​​услугах по устранению последствий урагана, а также запланировать бесплатную и ни к чему не обязывающую консультацию. Наслаждайтесь вежливым обслуживанием и превосходными результатами, которые делают нас надежными кровельщиками в этом районе! Позвоните или заполните нашу онлайн-форму прямо сейчас, чтобы начать.

  • LEAVE A REPLY

    Ваш адрес email не будет опубликован.
