Крыша многоскатная: стропильная система сложной кровли, расчет снеговых и других нагрузок, планы, фото частных домов, инструкция по возведению пошагово

стропильная система сложной кровли, расчет снеговых и других нагрузок, планы, фото частных домов, инструкция по возведению пошагово

Крыши с большим числом и сложной формой скатов по понятным причинам не относятся к бюджетным, но пользуются неизменным спросом из-за оригинального внешнего вида и хороших рабочих показателей.

Возведение их своими силами возможно лишь при наличии грамотного проекта и навыков кровельных работ, в остальных случаях все этапы без исключения доверяют специалистам.

Содержание

• 1 Устройство многоскатной кровли
  • 1.1 Элементы
  • 1.2 Особенности стропильной системы
  • 1.3 Планы конструкций с фото
• 2 Плюсы и минусы
• 3 Сфера использования
• 4 Проектирование и расчет нагрузок
• 5 Строительство пошагово своими руками
• 6 Видео по теме
• 7 Заключение

Устройство многоскатной кровли

Данная группа представлена крышами с числом скатов от 4 и более, направленными в сторону наружных стен. Верхний предел ограничен лишь бюджетом и фантазией застройщиков, проект может включать несколько фронтонных участков, врастающие друг в друга скаты, одно- или многоуровневые конструкции.

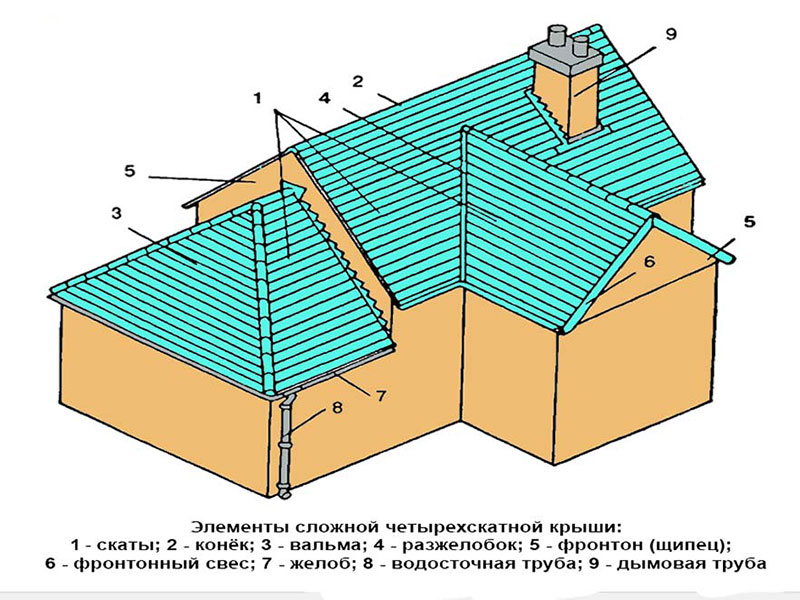

Элементы

Конструкция в любом случае является сложной и включает:

• Скаты – наклонные участки крыши, расположенные в одной плоскости и формирующие конфигурацию кровли при стыковке или пересечении друг с другом. Количество скатов напрямую влияет на сложность и стоимость проекта, в большинстве случаев эта величина является четной.
• Щипцы и фронтоны — вертикальные участки стены, ограниченные плоскостью скатов. Первые по сути не имеют карнизного свеса, вторые – закрываются выступами со средней длиной в 40-50 см. Подробно об устройстве фронтона односкатной крыши читайте в этой статье.
• Наружные ребра хребтов и внутренние ендовы – углы, образуемые на стыках смежных скатов. В зависимости от места расположения выделяют верхний горизонтальный коньковый прогон, диагональные ребра-вальмы и внутренние разжелобки ендовы. Последние нуждаются в усиленной герметизации и подпорках в верхней зоне.
• Карнизные свесы, защищающие фасад от осадков. О том, как обустроить карнизный свес односкатной крыши, читайте тут.
• Второстепенные системы и элементы, устанавливаемые с целью продления срока службы кровельных конструкции (водосточные желоба, аэраторы).

Остальные элементы стандартные, по аналогии с другим скатными разновидностями сложные крыши закрываются многослойным пирогом, при необходимости – утепляемым и вентилируемым (что относится к основным узлам и элементам скатной крыши?)

Особенности стропильной системы

Отличительными особенностями каркасов таких кровель являются:

Сложность стропильной системы сказывается на технологии монтажа пирога и выборе кровельных материалов. Из-за большого числа стыков при выборе последних предпочтение отдается мелкоштучным или экономным при раскрое покрытиям.

Вне зависимости от типа кровли на проблемных участках стропильный каркас закрывается сплошной обрешеткой. Это, вкупе с причудливой формой крыши приводит к необходимости установки аэраторов в верхней зоне или принятии других мер по проветриванию пирога.

Планы конструкций с фото

Строительные нормативы относят к сложным крышам конструкции с числом скатов на площади в 100 м² от 5 и выше или меньшим количеством при наличии элементов с криволинейными поверхностями. В частности, ЕНиР «Кровельные работы» определяет сложными крыши шатрового, купольного или сводчатого типа, или совмещенные постройки с примыканием к таким конструкциям от 10% от общего периметра (как сделать шатровую крышу своими руками?).

Основные отличия проявляются в форме дополнительных скатов. В зависимости от этого параметра сложные крыши условно разделяются на вальмовые (с треугольными скатами и ровной линией фронтонов) и многощипцовые (с треугольными вертикальными вставками под двускатными выступами). Подробно о том, что такое вальма крыши, читайте тут.

Примеры фото сложных вальмовых конструкций приведены ниже:

Многощипцовые разновидности отличаются отсутствующей или малой протяженностью горизонтальных опорных участков, в ряде случаев все весовые и распорные воздействия переносятся исключительно на диагональные ноги.

Помимо этого, различия проявляются в числе уровне скатов, их форме и симметричности. Максимальную сложность имеют комбинированные виды, совмещающие все типы скатов и имеющие многоуровневую конструкцию. Это же относится к крышам со скатами или элементами с криволинейными или ломаными поверхностями (как сделать ломаную крышу своими руками?)

Плюсы и минусы

К преимуществам многоскатных кровель относят:

• Оригинальный внешний вид, возможность реализации любых дизайнерских идей и многообразие предлагаемых вариантов исполнения.
• Быстрый сход снега на конструкциях с крутыми скатами.
• Хороший баланс крыши (при условии грамотного планирования), устойчивость и долговечность.
• Большой объем подкровельного пространства и возможность заложения под крышами комфортных жилых помещений.

Недостатки связаны со сложной формой конструкции. В частности:

• Многоскатные разновидности кровель обходятся в разы дороже обычных крыш из-за потребности в профессиональном проектировании и монтаже, перерасходе материалов и доборных элементов, и необходимости усиления отдельных участков типа ендов.
• Выбор кровельных покрытий для данного типа крыш ограничен бюджетом и требованиями герметичности, правильно уложить фальцевые материалы, черепицу или замковые системы на угловые скаты могут только профессионалы.
• В ряде случаев многоскатные крыши нуждаются в разветвленной и сложной системе водоотвода.

Сфера использования

Потребность в заложении многоскатных крыш возникает при сложном проекте дома (наличии пристроек, П, Т или Г-образной форме, многоуровневой внутренней планировке), необходимости заложения под крышей углубленных балконов или полноценных жилых помещений.

Из-за больших трат на возведение эта конструкция в принципе не является универсальной или бюджетной, но вложения в нее частично окупаются при строительстве домов с мансардными этажами. Последнее объясняется большой площадью фронтонных и вертикальных участков и простотой их остекления.

Также, такие конструкции хорошо себя зарекомендовали при покрытии одноэтажных построек с большой площадью (крыша сложной формы лучше отводит осадки и имеет меньшую парусность в сравнении с ровными протяженными скатами).

Проектирование и расчет нагрузок

Расчет и составление проекта начинают со сбора нагрузок и данных, с акцентом на собственном весе системы и пирога, объеме осадков и силе ветров в регионе. Параметры крыши уточняются и корректируются несколько раз, вплоть до выбора оптимального решения. Первыми подбираются уклон и высота крыши, затем по предварительному эскизу рассчитывается ориентировочная площадь каждого ската и всей крыши (как рассчитывается уклон и площадь крыши?).

При уклоне скатов менее 60° при расчете обязательно учитывается влияние снеговой нагрузки (величина, выбираемая по климатическим таблицам, умножается на площадь скатов по отдельности и на поправочный коэф. зависящий от их уклона). Ветровые нагрузки помимо добавления в суммарный расчет учитываются при выборе частоты привязки стропил к мауэрлату или величине выноса карнизного свеса.

Важно! С целью упрощения расчета конструкция разбивается на простые элементы (прямоугольники, трапеции, треугольники), параметры каждого вычисляются отдельно и суммируются.

Этап завершается получением подробного проекта и 3-D модели крыши, они же используются при подсчете материалов и сметы.

Строительство пошагово своими руками

Работы начинаются с подготовки несущих конструкций дома (включая уточнение их размеров до мм и согласование с данными проекта, укрепление, гидроизоляцию участков под мауэрлатом), материалов, лесов и площадки.

Большая часть элементов распиливается, обрабатывается и собирается внизу или на ровном перекрытии, любые мелочи продумываются заранее. Порядок действий в целом стандартный:

• На горизонтальных участках несущих стен шпильками крепится цельный брус мауэрлата.
• Проводятся разметочные работы – на опорном брусе или конструкциях дома отмечаются точные места крепления рядовых и диагональных стропил.
• Выполняется укладка лежня и вертикальных опорных стоек и коньковых прогонов (при наличии, в частности – при сборке частей со наслонным типом стропил). Фермы висячего типа, наоборот, крепятся в собранном виде. Костяк каркаса считается собранным после фиксации всех самонесущих опор, проверки их положения и надежности крепления.
• Каркас равномерно обшивается укороченными стропилами.
• Монтируются все элементы, усиливающие каркас. Особое внимание уделяется верхней зоне, ендовам и наружным диагональным стропилам. В обязательном порядке укрепляются зоны примыкания и вставки других элементов.

  Сборка стропильного каркаса завершается проверкой надежности всех крепежей и дополнительной привязкой стропильных ног (обязательной для каждой стропилины на скатах с крутым уклоном).

• Стропильная система обшивается обрешеткой (сплошной в зоне внутренних углов и повышенных нагрузок).
• Сложная многоскатная крыша изолируется от влаги, внутреннего пара и теплопотерь и покрывается выбранной кровлей. В домах с жилыми чердаками принимаются меры по утеплению мансарды и заложении правильной системы ее вентилирования (какой выбрать утеплитель для мансардой крыши?).

  Из-за сложной геометрической формы конструкций этап требует профессионального подхода, малейшие ошибки ухудшают циркуляцию воздуха между слоями пирога или снижают герметичность кровли.

• Выполняется монтаж второстепенных узлов и разветвленной системы сбора и отвода воды со скатов.

  Снегозадержатели на крутых конструкциях не устанавливаются, но доступ к ендовам, зонам примыкания к вертикальным стенам, проходным конструкциям и аналогичным проблемным участкам обеспечивается в любом случае. Этап завершается их герметизацией, подшивкой лобовой доски и карнизных свесов.
• Многоскатная крыша обшивается изнутри.

Видео по теме

Из видео узнаете о том, как сделать стропильную систему сложной многоскатной крыши:

Заключение

В заключение стоит отметить, что долговечность, внешний вид и герметичность таких крыш полностью зависят от профессионализма укладчиков. Грамотно спроектированные и построенные многоскатные крыши десятилетиями украшают дом вне зависимости от условий эксплуатации. Ошибки приводят к деформациям и протечкам.

Какую крышу выбрать для загородного жилого дома

Какие крыши сегодня используются в загородном жилом строительстве

1. Введение
2. Плоская
3. Односкатная
4. Двухскатная
5. Ломаная
6. Вальмовая
7. Шатровая
8. Щипцовая
9. Купольная
10. Другие виды
11. Заключение

Сегодня сфера загородного домостроения расширяется буквально семимильными шагами. Все больше и больше городских жителей строят себе дома в сельской местности, причем не дачные постройки, а полноценные коттеджи. Впрочем, понятие «коттедж» тут можно считать условным, так как такие «коттеджи» могут быть совершенно разные и по величине, и по конструкции. Примерно 90% всех застройщиков стараются выбирать самые простые и экономичные конструкции, на которые не нужно тратить неоправданно большое количество денег.

• плоская крыша;
• односкатная крыша;
• двухскатная крыша;
• многоскатная крыша;
• купольная крыша.

Плоская крыша

Если учитывать популярность таких крыш в целом, то они самые распространенные в городском строительстве, и мало распространены в загородном домостроении. Дело в том, что на плоской крыше зимой собирается большое количество снега, а учитывая, что раньше чердачные перекрытия делались из дерева, то такая крыша под нагрузкой могла провалиться. Поэтому дома с плоскими крышами строились только в странах, в которых зимой не идет снег. С изобретением железобетонных перекрытий плоские крыши стали практически единственным вариантом для городских зданий, но в загородном домостроении они все равно не популярны. Однако, как показывает практика, для бюджетного строительства, не только городского – это самый экономичный вид крыш, и многие специалисты предрекают в скором времени значительное повышение популярности крыш именно такого типа.

Односкатная крыша

Довольно эффективный вид крыши, одновременно и практичный, и экономичный, так как для устройства такой крыши не требуется монтажа сложной стропильной системы. Стропильная система тут представлена в виде балок, переброшенных от одной стены дома до противоположной. Если дом узкий, то дополнительных подпорок не требуется, если балки длинные, то подпорная система реализуется в виде дополнительных брусьев. Расчет такой стропильной системы минимален, поэтому односкатную крышу можно сделать быстро и без привлечения специалистов. Единственный недостаток таких крыш – дом необходимо ориентировать так, чтобы в высокую стену не дул постоянный ветер.

Двухскатная крыша

Самый распространенный вид крыш. Имеет, как следует из названия, два противоположных ската, начинающихся от самой высокой точки – конька. Фронтоны дома с такой крышей не закрыты скатами, в них обычно располагаются чердачные или мансардные окна. Стропильная система довольно сложная, в зависимости от площади крыши может выполняться в нескольких разных вариантах. Есть, правда, вариант, когда центральная (продольная) внутренняя стена дома выше, чем наружные, и именно на нее опираются верхние концы стропильных балок. В этом случае можно говорить о двух соединенных друг с другом односкатных крышах. Но чаще всего конек двухскатной крыши опирается на балки с упором на крайние несущие стены здания.

Ломаная крыша

Такая крыша – тоже двухскатная, но более сложная. Она еще называется мансардной, так как позволяет увеличить объем мансардного помещения, устраиваемого под ней. Достигается это путем разделения двух скатов крыши на две части в продольном направлении, верхняя часть ската имеет меньший наклон, а нижняя часть – больший. Подобная конструкция имеет характерный «ломаный» вид, который обеспечивается устройством очень сложной стропильной системы.

Вальмовая крыша

Это еще один из вариантов двухскатной крыши, хотя по количеству скатов может она считаться многоскатной. Вальмы – это два дополнительных ската в виде треугольников, закрывающих фронтоны – верхние части торцов дома. Появление таких дополнительных скатов превращают основные скаты из прямоугольных в трапециевидные. Преимущества такой крыши заключаются в том, что благодаря наличию вальм торцевые стены дома тоже защищены от ветра и частично от осадков, как и боковые. Однако конструкция вальмовой крыши заметно сложнее, поэтому и дороже.
Одной из разновидностей вальмовой крыши является крыша полувальмовая. Вальмы такой крыши заметно меньше и не опускаются до уровня основных скатов, поэтому фронтон прикрывают лишь частично – примерно наполовину.

Шатровая крыша

Эта крыша имеет четыре треугольных ската, сходящихся наверху в одной точке, поэтому часто ее еще называют пирамидальной. Стропильная система такой крыши довольно сложная, так как, в отличие от обычной односкатной крыши, требует расчета создаваемой нагрузки на все четыре стены дома.

Щипцовая (или многощипцовая) крыша

Крыши, относящиеся к этому разряду, представляют собой очень сложные в конструктивном плане крыши, отличающиеся наличием нескольких или множества углов и изгибов скатов. Очень часто используются для зданий, имеющих сложный периметр, но могут использоваться для обычных зданий при устройстве вертикально расположенных мансардных окон.

Купольная крыша

Очень редкий тип крыши в загородном домостроении, хотя в городских условиях ее применяют для многих типов зданий, например, для крытых спортивных площадок, бассейнов, цирков и многих других. Однако если появилась идея построить купольную крышу для своего загородного дома, то надо приготовиться к тому, что очень сложная стропильная система потребует больших расходов.

Другие виды крыш

Существует еще много других видов крыш, однако практически все они являются вариантами существующих, или их комбинациями. Есть, например, крыши типа «бабочка», они представляют собой как бы перевернутую вверх ногами скатную крышу – ее скаты опускаются не наружу, а внутрь, при этом соблюдается продольный уклон для стока воды. Никакого практического смысла, кроме декоративного, такие крыши не несут, но они существуют, и их нет да нет можно увидеть на сельских домах.
Также можно отметить крыши треугольные и круглые – в принципе, они представляют собой варианты пирамидальных (шатровых) крыш, но имеют другое количество углов. Применяются такие крыши для треугольных или круглых в плане зданий, и тоже несут только чисто декоративное предназначение.

Заключение

В заключение следует сказать, что все скатные крыши бывают крутыми или пологими. Крутые крыши требуют меньше расходов на создание стропильной системы, и с них быстрее скатывается дождевая вода и сходят снежные заносы. Но такие крыши имеют большую парусность, поэтому ими оснащают только дома, стоящие в тех местах, где на них ветер не оказывает сильного влияния. Пологие крыши, наоборот, не боятся сильных ветров, однако с них плохо сходит снег, и стропильная система должна быть усиленной. Кроме того, стоит отметить, что любой из рассмотренных типов крыш, может быть покрыт битумной черепицей TEGOLA.

Скатная крыша — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 26 мая 2021

См. вся история

Скатная крыша представляет собой крышу, которая имеет скат вниз, обычно в двух частях под углом от центрального конька, но иногда в одной части, от одного края к другому. «Уклон» крыши — это ее вертикальный подъем, деленный на ее горизонтальный пролет, и является мерой ее крутизны.

Скатная крыша отличается от плоской крыши, которая технически представляет собой любую крышу с уклоном менее 10°; однако на практике они, как правило, намного мельче, обычно выражаются в виде градиента и могут составлять от 1:40 до 1:80. Для получения дополнительной информации см. Плоская крыша.

Руководство по моделированию Национальной методологии расчета (NCM) (для зданий, кроме жилых помещений в Англии), издание 2013 г., опубликованное Департаментом по делам общин и местного самоуправления (DCLG), считает, что скатная крыша — это «Крыша с уклоном больше 20 градусов и меньше или равная 70 градусам — если уклон больше 70 градусов, ее следует считать стеной».

Два основных метода строительства скатных крыш :

• Резная крыша: традиционный метод рубки древесины на месте и возведения крыши с использованием стропил, балок, прогонов, коньковых досок и т. д.
• Ферменная крыша: сборные фермы, которые доставляются на площадку и монтируются.

Существует также ряд других каркасных конструкций, таких как крыши с портальным каркасом.

Существует несколько различных типов скатных крыш :

Односкатная крыша представляет собой крышу с уклоном от одной стороны здания (или его части) к другой. Односкатная крыша обычно использовалась для создания пристроек в викторианские времена и до сих пор используется аналогичным образом. В домашнем строительстве он обычно состоит из ряда стропил, прикрепленных к стенам на обоих концах пролета крыши, которые поддерживают рейки, к которым крепится кровельное покрытие.

Для получения дополнительной информации см. Односкатная крыша.

Часто называемая простейшей формой скатной крыши , парная крыша состоит из двух бревен (стропил), опирающихся друг на друга и связанных в верхней части.

Для получения дополнительной информации см. Парная крыша.

При добавлении потолочных балок, отрезка бруса, идущего горизонтально между стропильными ногами, к форме парной крыши, конструкция становится намного более надежной. Балка действует как стяжка, предотвращающая прогиб стены наружу и увеличивающая потенциальный пролет крыши. их также можно использовать для поддержки плоского потолка.

Для получения дополнительной информации см. Крыша с закрытыми парами.

Подняв высоту потолочных балок выше, чем нижняя часть стропил, воротная крыша позволяет частично возводить верхние помещения в подкровельном пространстве, что приводит к некоторой экономии за счет небольшого уменьшения высоты наружных стен и, следовательно, количества необходима кирпичная кладка.

Для получения дополнительной информации см. Крыша воротника.

Для увеличения потенциальных пролетов крыши без ущерба для устойчивости стен, увеличения размеров стропил или дополнительных расходов можно использовать прогоны. Установив прогон в конструкцию крыши, стропила получают дополнительную поддержку и больше не должны быть такими толстыми и тяжелыми.

Для получения дополнительной информации см. Крыша из прогонов.

Фермы позволяют получить более широкие пролеты, чем предыдущие методы. До 1920-х годов в типичном жилище было принято иметь две фермы, однако в зависимости от нагрузки можно было использовать и больше.

Для получения дополнительной информации см. Ферма большого сечения.

В современном домостроении наиболее распространенная форма стропильной фермы известна как ферма типа «w». Он состоит из стропила, включающего в себя растягивающие и сжимающие элементы в форме буквы W. Это стропильное ферменное стропило может иметь пролеты до 12 м и может быть рассчитано на множество различных углов наклона.

Для получения дополнительной информации см. Стропильная ферма.

Наиболее распространенными типами покрытия для скатных крыш являются:

• Войлок и рейки.
• Гладкая плитка.
• Блокирующие плитки.
• Сланцы.

Дополнительную информацию см. в разделе Кровельные покрытия.

• Каркасный дом.
• Прохладные крыши.
• Домашние крыши.
• Плоская крыша.
• Фронтон.
• Вальмовая крыша.
• Длиннопролетная крыша.
• Мансардная крыша.
• Металлическая кровля.
• Стропила.
• Шифер кровельный.
• Черепица.
• Дефекты кровли.
• Саркинг.
• Обшивка.
• Соломенная кровля.
• Ферма.
• Типы крыш.

• Доля
• Добавить комментарий
• Отправьте нам отзыв

• Посмотреть история комментариев

Что такое скатная крыша? Детали и виды скатной крыши

Saumik Mallik

Скатная крыша представляет собой крышу, имеющую наклонную поверхность или поверхности с углом обычно более 20 градусов. Это двухскатная двухплоскостная крыша с коньком в самой высокой точке. Если быть более точным — для скатной крыши требуется уклон более 10 градусов или крыша с двумя скатами, которые сходятся на центральном коньке.

Скатные крыши имеют более классический вид. Они остаются наиболее распространенным и эффективным решением в сырую и холодную погоду для обеспечения максимальной защиты.

Основные части скатных крыш.

1. EAVES
2. GABLE
3. мигание
4. HIP
5. RIDGE
6. ЧУВС
7. FASCIA
8. RAFTER
9. BATTENS
10. 2

Карниз

В кровле нижняя часть наклонной кровли, выступающая за наружную поверхность стены. Основная функция карниза – чтобы дождевая вода лилась с крыши прямо на наружную стену. Я также даю защиту от солнечного света. Иногда карнизы богато украшены для увеличения архитектурной красоты.

Фронтон

Треугольная верхняя часть стены в конце коньковой крыши.

Накладка

Полоска из непроницаемого материала, обычно из металла, используемая для предотвращения проникновения воды в стык между кровельным покрытием и другой частью конструкции.

Накладки предназначены для предотвращения попадания влаги на стену и крышу через стыки в наличниках, стене парапета и других проходах через плоскость крыши.

Вальма

Внешний угол (более 180 градусов), образованный наклонным коньком между двумя пересекающимися скатами крыши.

Конек

Горизонтальное пересечение в вершине двух возвышающихся поверхностей крыши, наклоненных в противоположных направлениях.

Прогоны

Это горизонтальные элементы, уложенные на основные стропила вплотную от стены к стене для поддержки обычных стропил крыши при больших пролетах. Прогоны изготавливаются из дерева или стали.

Верхние поверхности прогонов должны быть однородными и плоскими. Они должны быть окрашены перед креплением сверху.

Облицовка

Это деревянная доска, прикрепленная к ногам обычных стропил на карнизе. На него опираются концы самого нижнего материала кровельного покрытия.

Стропила

Стропила – это конструктивный элемент скатной крыши. Обычно он начинается от опоры крыши (колонны или стены) до конька или ребра. Несколько стропил используются рядом с одинаковым шагом для поддержки прогона. В типовом домостроении используются деревянные стропила. Для больших промышленных или коммерческих навесов используются стальные стропила.

Обрешетка

Это тонкие деревянные планки, которые закрепляются на обычных стропилах или на верхней части потолочных досок для поддержки кровельных материалов, таких как черепица, листы и т. д. Обрешетка также может быть изготовлена ​​из металла или пластика.

Последствия — тип качали на крыше

1. Монота крыша высоты
2. Пара крыша
3. Закрытая пара крыша
4. Крыша воротника
5. Purllin Roof
6. Переводной RAFTER

. Кручаемую кровку.

Односкатная крыша

• Наклоны от одной стороны или части здания к другой обычно используются для формирования пристроек.
• Состоит из ряда стропил, прикрепленных к пластинам в верхней части стены, и стропильных ног, прибитых к стеновой пластине, которая равномерно распределяет нагрузку по несущей стене.
• Балки устанавливаются для создания ровных потолков и могут быть подняты для увеличения высоты.
• Балки обычно поддерживаются подкосами, что предотвращает провисание стропил.

Двухскатная крыша

• Простейшая форма скатной крыши. Двухскатная крыша состоит из двух отрезков стропил, опирающихся друг на друга и связанных вверху в месте их стыка.
• Очень ограниченный пролет около 3,5 м.
• Недостаток этой крыши в том, что ее вес создает естественный прогиб в опорных стенах, выталкивая их наружу вверху. Стены можно укрепить, но это потребует дополнительной кирпичной кладки и ненужных расходов.

Закрытая парная крыша

• Добавлены потолочные балки, отрезок бруса, проходящий горизонтально между стропильными ногами, что делает конструкцию более надежной. Балка действует как стяжка, которая предотвращает отклонение стены наружу и увеличивает потенциальный пролет крыши примерно до 5 м.
• Балки крепятся к стропильным ногам, а не к стеновой плите, чтобы свести на нет любой потенциальный прогиб. Поэтому очень важно надежное соединение между стропилами и потолочной балкой.
• Преимущество этой формы крыши заключается в том, что благодаря использованию распорок большую часть пространства на крыше можно использовать для хранения вещей, а при необходимости это пространство можно использовать для жилых помещений.

Манжетная крыша

• Высота потолочных балок увеличена, так что крыша позволяет построить любые верхние помещения в подкровельном пространстве, поэтому высота наружных стен немного уменьшена.
• Недостатком этого метода является то, что подъем потолочной балки снижает ее сдерживающую силу, увеличивая неустойчивость несущих стен и уменьшая пролет примерно до 4 м.
• Для сохранения устойчивости высота потолочной балки может быть поднята максимум на 1/3 высоты крыши.

Крыша из прогонов

• За счет установки прогонов можно увеличить пролеты крыши без ущерба для устойчивости стены, увеличения размера стропил или дополнительных расходов. Прогоны позволяют стропилам получить дополнительную поддержку и стать легче и тоньше, что позволяет увеличить пролет до 8 м.
• Преимущество этой формы крыши заключалось в том, что с помощью распорок большую часть пространства на крыше можно было использовать для хранения вещей и, в конечном счете, это пространство можно было использовать для жилых помещений

Стропильная ферма

• Крыльчатая или W-образная ферма является наиболее распространенной формой стропильной фермы в современном домостроении.
