Двухскатная мансардная крыша своими руками: фото, чертежи

Многие счастливые обладатели частного дома задумываются над расширением своего жилищного пространства, но не у многих есть возможность достроить второй этаж или дополнительную комнату. Именно для таких людей идеальным вариантом станет мансарда. Не стоит предвзято относиться к чердачному помещению, оно может выглядеть не хуже любого другого как, например, на фото ниже.

Как устроена двухскатная мансардная крыша

Такой тип верхнего этажа подразумевает под собой наличие двух наклонных стенок, что делает его идеальным для областей с высоким уровнем осадков зимой, так как они не будут задерживаться на кровле и не провалят ее.

Устройство двухскатной мансардной крыши наиболее простой вариант из всех остальных. Крыша состоит из следующих элементов:

  • опор или стропил. Элемент конструкции, который будет нести всю основную нагрузку. Обычно применяют сосновые брусья, которые обладают достаточной прочностью, но, в то же время, намного эластичней и легче дубовых;
  • обрешетка. Перекрытия, которые крепятся на каркас и служат для крепления изоляционных материалов и наружного покрытия;
  • изоляционные материалы. Так как это наружное помещение, оно должно быть должным образом защищено от природных осадков и плохо проводить тепло;

    ​Важно! Изоляционные материалы прокладываются не только под наружное покрытие верха, но и перед укладкой пола. Это позволяет избежать потерь тепла и выпадению конденсата внутри чердака.

  • наружное покрытие. Двухскатная мансардная крыша позволяет применять практически любой материал для покрытия стен и крыши. Наиболее популярными материалами являются: черепица, битум, профнастил для потолка, кирпич, пеноблоки и OSB плита для стен.

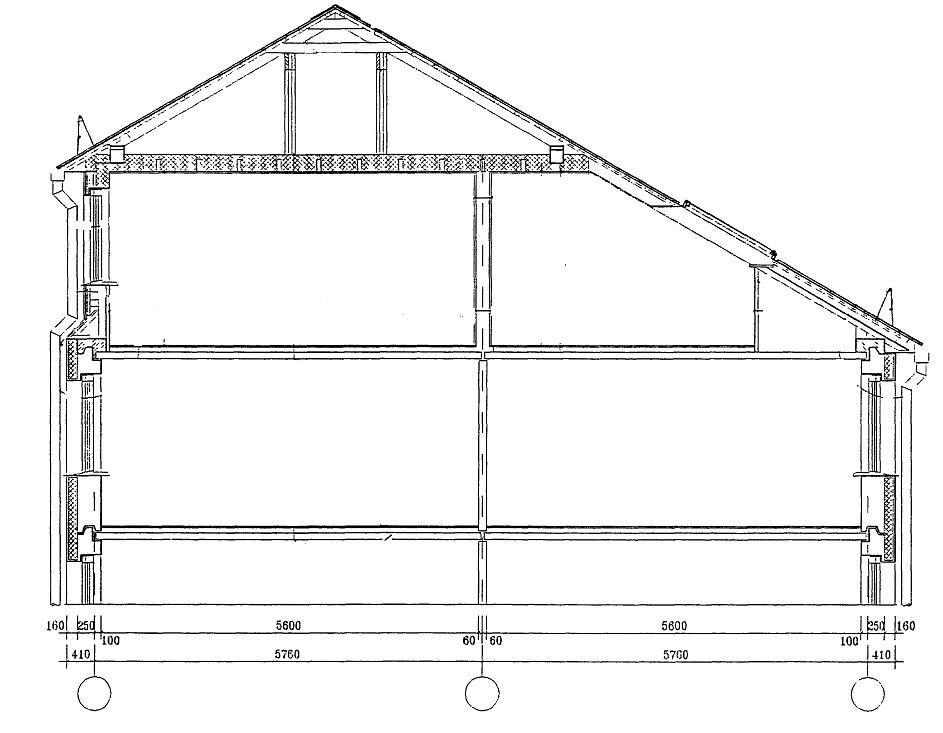

Устройство и расположение элементов конструкции показаны на рисунке ниже.

Это традиционный вариант такого типа помещения, но существуют и другие. Мансардная крыша двухскатная, ломаная позволяет существенно увеличить полезную площадь помещения за счет более вертикальных стен, однако сложность постройки и ее дороговизна, практически исключают вариант самостоятельной постройки.

Двухскатная мансардная крыша своими руками

Стропильная система двухскатной мансардной крыши самая простая из всех существующих, что позволяет реализовать проект такого помещения самостоятельно.

Важно! Несмотря на легкость исполнения такого типа чердачного помещения, работа требует внимательности, достаточного количества времени и определенных навыков. Реально оцените свои силы, перед тем как приступить к работе.

Двухскатная мансардная крыша своими руками – это вполне реально, но делать все стоит согласно следующему плану:

  1. Составление проекта. Очень важный момент, ведь именно согласно ему, будут выполняться все работы. При составлении стоит учитывать площадь будущего помещения, возможную нагрузку (учитывается уровень осадков и сила ветров в регионе), высоту мансардного этажа двухскатной крыши, площадь фронтона. Для создания проекта лучше всего обратиться к профессионалам, которые легко смогут учесть все особенности вашего дома и местности. Также немаловажным фактором является ожидаемый внешний вид.
  2. Расчет количества необходимого количества материалов. После того как вы составили проект, необходимо узнать, какое количество материала необходимо. Например, как рассчитать площадь фронтона двухскатной мансардной крыши. Для этого вам необходимо узнать следующие величины: ширина опорной стены, высота помещения в самом высоком месте, высота стены под фронтоном. После чего вам останется посчитать площадь двух треугольников и прямоугольника и сложить все вместе.
  3. Подбор материалов. Не старайтесь экономить на качестве, так как кровля вашего дома – это защита от природных осадков, а будущее помещение будет жилым и его ремонт может оказаться намного дороже, чем сэкономленные средства.
  4. Просмотр обучающего видео. Если вы никогда не выполняли такой работы, то вам обязательно необходимо ознакомиться с видео уроками и различными инструкциями.

    ​Важно! Постарайтесь ознакомиться с максимально большим количеством видео, но выбирайте наиболее подходящее. Старайтесь, чтобы ваши конструкции были выполнены по одному принципу.

  5. Монтаж изолирующих материалов и подложки на пол чердака. Внимательно читайте инструкции по применению материала, потому что, это будет влиять на теплоту вашего дома и затраты на его отопление.
  6. Установка опор. Схема стропильной системы двускатной мансардной крыши представляет собой сочетание продольных и поперечных брусьев из твердых пород древесины. Относитесь с ответственностью к этапу, поскольку малейшее ослабление конструкции может привести к ее разрушению. Замена опор без разбора всей конструкции практически невозможна.
  7. Укладка изоляционных материалов. После того как стропильная система мансардной двухскатной крыши будет завершена, необходимо проложить слои паро- и гидроизоляции, с таким расчетом, чтобы «точка росы» была снаружи.
  8. Установка наружного покрытия. Очень важный момент, так как именно этот слой будет первым препятствием для погоды. Не экономьте на перекрытии слоев материала, строго соблюдайте все рекомендации производителей. Если вы собираетесь делать жилой этаж, то можете сразу и не обнаружить протечку воды, что приведет к серьезным осложнениям и дополнительным затратам.

Обратите внимание! Для того чтобы ваше чердачное помещение было правильно выполнено, стоит обратиться за советами к профессиональным строителям или почерпнуть информацию из сети интернет.

Теперь вы знаете как построить двухскатную мансардную крышу самостоятельно, но как сделать правильный выбор конструкции? Внимательно просмотрите чертежи двухскатной мансардной крыши перед тем, как начать строительство, это позволит вам избежать многих проблем при строительстве.

Как правильно выбрать схему мансардной крыши

Для того чтобы правильно выбрать тип конструкции стоит учитывать несколько факторов:

  • величину и вес конструкции. Не каждый дом способен выдержать большой вес второго этажа, потому будьте очень осторожны и внимательно изучите технические документы вашего дома. Величина конструкции зависит от возможных нагрузок. Если для региона характерны серьезные ветра, то высокая мансарда может не выдержать;
  • свои силы. Выполнить серьезную конструкцию без определенных навыков практически невозможно, поэтому выбирайте варианты попроще, если будете выполнять работу самостоятельно;
  • внешний вид. Простая и крепкая крыша всегда будет смотреться выгодно на любом доме. Вот некоторые примеры двускатных мансардных крыш

Несмотря на свою простоту, кровли смотрятся очень красиво, потому не думайте, что сложная конструкция будет смотреться выгоднее.

Учитывая все эти факторы, определитесь с выбором.

Оформление мансардного помещения

Внешний вид верхнего этажа полностью зависит от общего вида дома, потому старайтесь выдержать единый стиль, чтобы новостройка четко вписалась в общий вид конструкции. Дома с двускатной мансардной крышей, фото которых представлены ниже, это разные примеры оформления внешнего вида

Дома совершенно разные, но оба смотрятся очень красиво и интересно.

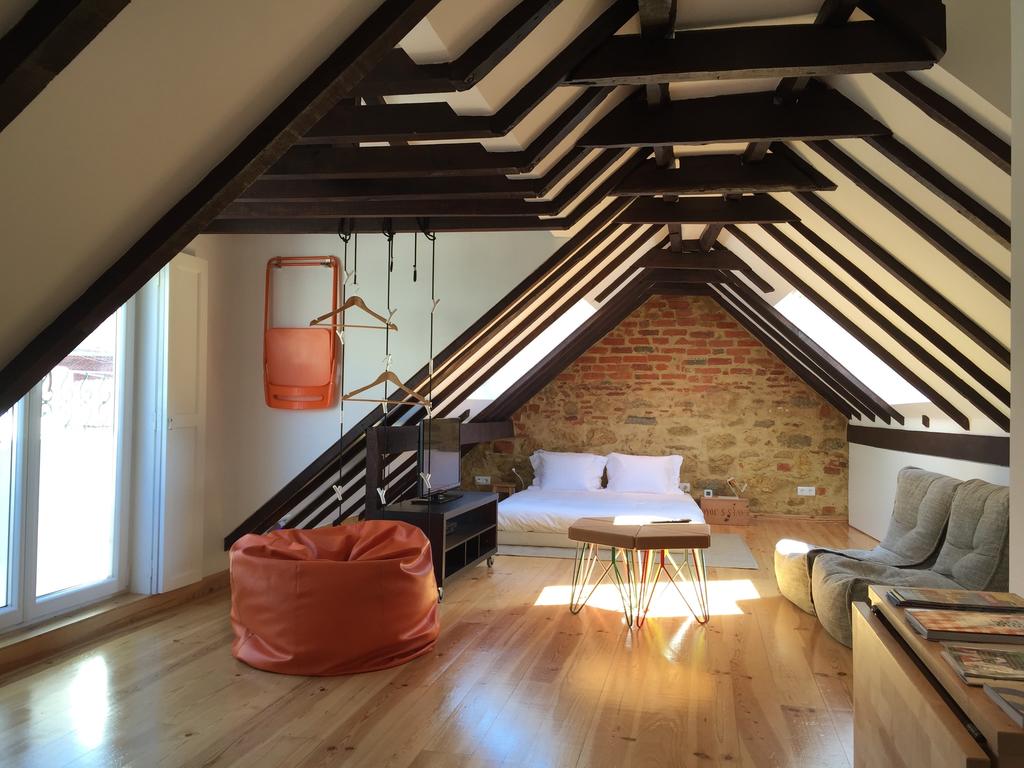

Внутреннее оформление полностью зависит от назначения помещения. Не бойтесь использовать неординарные приемы и геометрические решения. Наклонные стены дадут массу возможностей, чтобы сделать комнату нескучной и оригинальной. Также помните важный момент, что наклонные стены создают интересный эффект, если вы лежите и смотрите на потолок. Обыграйте этот момент. Расположите различные декоративные элементы. Также возможно использовать большой центральный светильник, поскольку высота потолка достаточна для него.

Не бойтесь экспериментировать, будьте оригинальны, и вы скоро заметите, что, несмотря на свою, может быть, небольшую площадь, комната станет самым любым местом в вашем доме.

Также на мансардном этаже вполне, можно организовать оранжерею или библиотеку. Удаленность и хорошая изоляция комнаты, делает ее идеальным вариантом для отдыха.

Схема мансарды двухскатной крыши —

Двускатная крыша с мансардой своими руками: устройство, схемы, расчёт материалов, поэтапный процесс монтажа

Мансардное помещение в загородном жилом доме или дачном домике на садовом участке удобнее всего устраивать под крышей с двумя скатами.

Несложную стропильную конструкцию можно выполнить самостоятельно, без подъемных механизмов и сложных инструментов.

Пространство под традиционной для деревянных и кирпичных домов двускатной крышей чаще всего используют, как холодное чердачное помещение.

Однако, при небольших затратах и грамотно проложенной изоляции кровли, мансарду можно превратить в уютную комнату, спальню, детскую, и даже гостиную. От выбора типа помещения под крышей будет зависеть дизайн интерьера мансарды.

В небольших по площади загородных домах строительство двускатной крыши с мансардой решает проблему нехватки

жилых помещений.

Особенности двухскатной крыши с мансардой

Для определения конструкции двухскатной крыши следует учитывать:

  • Планировку дома;
  • Габаритные размеры;
  • Толщину стен;
  • Наличие несущей продольной стены.

Кроме строительных факторов, на выбор конфигурации крыши влияют климатические особенности месторасположения постройки.

Для дома с шириной до 6 м, расположенного в зоне с умеренным климатом, выбирают двускатную крышу с висячей стропильной конструкцией и углом наклона ската не менее 400 градусов.

Меньший угол наклона не позволит устроить мансардное помещение с достаточной высотой потолков. К тому же чем круче крыша, тем меньше снега и воды на ней задержится

. С крыши, смонтированной под углом в 450 градусов, снежинки соскальзывают под собственным весом.

Принцип устройства стропильной системы

Несущая конструкция крыши с висячими стропилами не требует сложных расчетов и проектных решений. На схеме видно, что стропила двускатной крыши с мансардой устанавливают в виде треугольных арок по всей длине дома с шагом, который зависит от веса кровельного материала с обрешеткой и изоляционными материалами. Фронтальные поверхности являются продолжением стен дома и выполняются из того же материала.

Принцип висячих стропил основан на распорной системе. Стропильные ноги опираются в верхней точке друг на друга и затягиваются ригелем, который крепят на высоте бедующего потолка мансарды. Затяжка

выполняется для уравновешивания распорной нагрузки, действующей на стены дома. Внизу стропила жестко прикрепляются к мауэрлату — деревянному фундаменту для стропильной конструкции крыши.

Мауэрлат располагают по периметру дома, на верхних основаниях стен. Выполняют такой фундамент непрерывной укладкой бруса 100 на 150 мм или 150 на 150 мм на гидроизоляцию.

Если длины бруса не хватает для укладки одним обрезом по всей стене, его соединяют из двух частей по центру ограждения, загоняя крепления под углом в 450 градусов. Закрепляют мауэрлат к основанию стены ближе к ее внутреннему краю анкерными болтами и шпильками.

К мауэрлату металлическими уголками прикрепляют вертикальные опоры для установки стропильных ног, на которых делают запилы для лучшего упора в брус мауэрлата.

Определение конструктивных размеров

Длину стропильных брусьев можно определить без вычислений. Для этого:

  • В центре фронтальной стены вертикально устанавливают временную опору с привязанным шпагатом на предполагаемой высоте конька крыши;
  • Шпагат отводят к углу дома, таким образом, определяя величину ската крыши. Добавляют к этой величине 60 см на карнизный свес и получают размер стропильной балки.

Расчетные размеры висячей стропильной конструкции двухскатной крыши для дома с шириной 6 м указаны на чертеже.

Определяем количество стропильных арок. Для этого:

    Делим длину строения на расстояние между опорами. Для небольшого загородного дома оптимальный шаг установки стропил – 1 м. Если длина дома — 8 м, то количество арочных конструкций составит:

8/1 + 1 = 9, а расстояние между ними: 8/9 = 0,9 м.

Монтаж стропильной конструкции

После определения количества расходного материала, приступают к монтажу стропильной системы двускатной мансардной крыши. Это можно сделать своими руками:

    Из двух брусьев и затяжки собирается треугольная ферма. Если уклон крыши составляет 450 градусов, то в верхней точке брусья опираются друг на друга под углом в 900. Верхнее соединение фиксируется металлической накладкой. Затяжка-ригель крепится саморезами на высоте предполагаемого потолка мансарды;

Обрешетка и гидроизоляция кровли

Для укрепления стропильной конструкции и создания основы под кровельный материал на стропила устанавливают обрешетку.

Для пошаговой обрешетки под ондулин, профнастил, шифер или металлочерепицу используют доску хвойных пород дерева. Можно использовать профилированный брус 40х50, 50х50, 50х60 мм, но он будет утяжелять конструкцию кровли.

Теперь рассмотрим виды гидроизоляции для двухскатной крыши. Для двускатной крыши в качестве гидробарьера подойдет:

  • Битумный рулонный материал – традиционная, недорогая, но недолговечная кровельная гидроизоляция;
  • Армированная пленка – полиэтилен, укрепленный синтетической нитью, создает водонепроницаемым барьером между кровельным материалом и деревянной конструкцией кровли;
  • Гидроизоляционная пленка – перфорированный полиэтилен, который обладает уникальной способностью пропускать испарения влаги из утеплителя, но не пропускает воду внутрь;
  • Антиконденсатная пленка предназначена для защиты металлических кровельных материалов от конденсата. Наружный слой пленки выполнен из геотекстиля, который прекрасно впитывает влагу, а нижний полимерный слой не пропускает воду к деревянным элементам кровли.

Начинают укладку рулонную гидроизоляцию от нижнего края ската. Последующие ряды настилают внахлест.

Монтаж обрешетки

Монтаж обрешетки двускатной крыши — поэтапный процесс. Этапы монтажа таковы:

  • Гидроизоляционный слой пристреливают оцинкованными скобами к стропилам с небольшим провисанием для подкровельной вентиляции;
  • Для установки обрешетки к стропилам прибивают деревянные рейки поверх гидроизоляции, крепление ламелей обрешетки выполняют саморезами;
  • К нижнему краю стропил крепят карниз;
  • Через 30 см от карниза устанавливают следующую линию обрешетки;
  • Ряды обрешетки крепят параллельно карнизу с шагом 60 см;
  • Соединяют деревянные ламели обрешетки на пересечении со стропилами;
  • Дополнительный ряд устанавливают на 10 см ниже конька кровли;
  • На торцевых стропилах закрепляют ветровые наличники;
  • Сравнивают диагонали скатов крыши.

После обрешетки стропильной конструкции приступают к наружной облицовке крыши кровельным материалом.

Кровельные материалы и их крепление

Для верхнего покрытия двускатной крыши используют современные кровельные материалы – ондулин, профнастил, металлочерепицу.

Наряду с прочностью и долговечностью они отличаются легким весом, поэтому подходят для облицовки мансардных крыш.

Листы кровельного покрытия крепят к обрешетке саморезами, начиная с нижнего ряда.
Количество материала рассчитывают по площади скатов крыши с коэффициентом 1,2 на крепление внахлест.

Перед началом укрытия ровных поверхностей, вокруг дымоходов и воздуховодов устанавливают фартуки из металла подходящей толщины или специальных заготовок.

В завершение кровельных работ крепят коньковые элементы и торцовые планки.

Изнутри крышу утепляют и прокладывают пароизоляционный слой.

Тепло- и пароизоляция двускатной крыши мансардного помещения

Утепление мансардной крыши производят укладкой теплоизоляционного слоя в углубления между стропилами. В качестве теплоизоляции используют минеральную вату, которая имеет небольшой вес, хорошую паропроницаемость и низкую теплопроводность.

Чтобы избежать намокания минеральной ваты из-за образования конденсата, ее покрывают «дышащим» слоем пароизоляции. Перфорированные полиэтиленовые пленки, антиконденсатные многослойные покрытия и диффузные мембраны хорошо справляются с задачей паровой изоляции внутренней поверхности крыши.

Пароизоляция прокладывается поперек стропил, по всей длине помещения, с перекрытием полос не менее чем на 10 см. Швы проклеивают специальным скотчем. К стропилам пленку пристреливают скобами с помощью степлера.

На завершающем этапе устройства мансардного помещения, внутреннюю поверхность двускатной крыши обшивают листами фанеры, гипсокартона, вагонкой или другим декоративным покрытием.

Более подробную информацию о том, как и чем утеплить крышу мансарды правильно читайте здесь.

При соблюдении основных правил возведения двускатной крыши, учитывая советы специалистов по выбору и креплению строительных и изоляционных материалов, устройство мансардного помещения выполняют самостоятельно. Теплая, хорошо проветриваемая мансарда послужит дополнительным жилым помещением и улучшит микроклимат всего дома.

Смотрите видео о монтаже стропильной системы двускатной мансардной крыши:

Особенности, устройство и самостоятельный монтаж двухскатной мансардной крыши

Кровля для частного дома – это довольно значимый элемент, конструкцию которого требуется тщательно продумать еще на этапах планирования и проектирования. Наиболее распространенной является крыша с двумя скатами или двухскатная мансардная крыша. Объясняется подобная популярность простой технологией монтажа и высокой скоростью ее возведения. При должной теоретической подготовке, а также при наличие всего необходимого, то есть материалов и инструментария, построить такую крышу можно даже самостоятельно, без помощи профессиональных строителей. При этом двускатные кровельные системы обладают множеством преимуществ: они надежно защищают строения от осадков, отлично справляются с ветровыми нагрузками и легко выдерживают значительные снеговые массы. Кроме того, это один их самых бюджетных вариантов строительства крыши. Конечно, прежде чем решиться на устройство двухскатной крыши с мансардой рекомендуется получить, как можно больше сведений о ее конструкции и особенностях монтажа.

Конструкция двускатной крыши

Прежде всего, следует знать, из каких элементов состоит кровля на два ската. Внешне такой тип крыши представляет собой две идентичные наклонные плоскости, которые расположены в виде треугольника, то есть склоны примыкают друг к другу под углом. Угол может отличаться своей величиной и именно от угла наклона во многом зависят функциональные особенности кровельной системы. Конструктивных частей двускатной кровли довольно много. В частности, конструкция двускатной мансардной крыши может состоять из следующих элементов:

Благодаря тому, что крыша с двумя скатами может обеспечить большой запас по высоте, пользователи довольно часто обустраивают мансардный этаж вместо чердака. При этом мансарда под двускатной крышей может иметь высокие потолки, ведь достаточно просто увеличить остроту угла крыши и длину стропил. Зная, как правильно изготавливать и закреплять каждую из перечисленных деталей, довольно легко произвести монтаж кровли собственными силами. Однако, прежде чем приступать к столь ответственной работе, требуется подробно узнать, как обустраивается двускатная крыша с мансардой.

Особенности крыши с мансардой

Прежде всего, следует понимать, что наличие мансарды позволяет заметно увеличить полезную площадь дома. Ведь в отличии от чердака, данное помещение вполне может быть жилым и служить, например, в качестве спальни. Также часто в мансардном этаже оборудуют гардеробные или ванные комнаты. Конечно, такое назначение требует определенного удобства, поэтому прежде чем проектировать кровлю и, тем более ее монтировать, стоит продумать какой вид будет у мансарды. Сегодня принято различать несколько типов кровельных конструкций:

  • остроконечная крыша – угол наклона в такой кровле составляет 60 градусов, то есть это довольно высокие крыши, которые принято делать только на строениях небольшого размера;
  • классическая – скаты соединяются под углом в 45 градусов, это один из самых распространенных вариантов обустройства крыши;

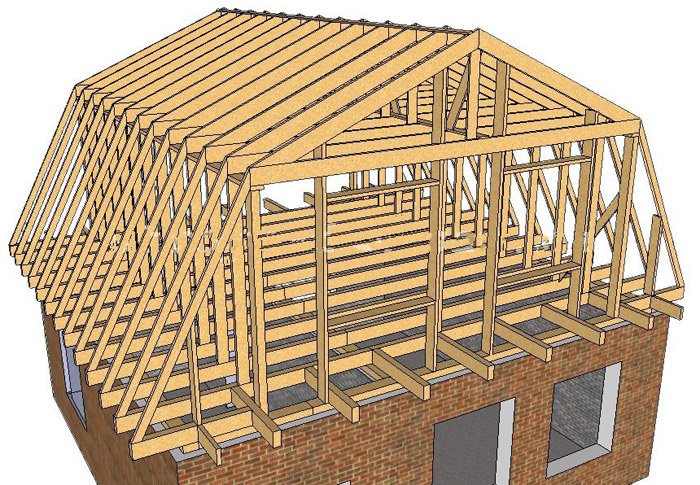

  • ломаная – в этом случае сооружаются два неравнозначных ската с каждой стороны, то есть первый устанавливается под углом в 60 градусов, а второй в 30 градусов, это отличное решение для домов с большой площадью.

Также принято различать наслонные и висячие стропильные системы в двускатной кровле. Отличие данных разновидностей в том, что наслонные стропила опираются верхней частью в коньковый брус, а нижней — в мауэрлат, то есть они непрерывные. В висячей же системе стропила в нижней части опираются на затяжку, а вверху друг на друга. В случае, когда обустраивается двускатная мансардная крыша рекомендуется делать ломанные висячие скаты, так как они предоставляют больше пространства внутри помещения под кровлей.

Разумеется, что кроме очевидных достоинств мансардных этажей, таких как увеличение площади дома и возможности достроить данное помещение даже в том случае, если в изначальном проекте оно не было запланировано, имеются у мансард и свои недостатки. В частности, можно выделить 4 существенных минуса.

  1. Потолки в помещении имеют скошенный вид, что не позволяет использовать комнату с максимальным комфортом, также далеко не вся мебель подходит под такие пространства.
  2. Требуется проводить максимально качественную тепло- и гидроизоляцию, так, как только в таком случае помещение может стать жилым.
  3. Необходимость наличия специальных мансардных окон, которые отличаются высокой стоимостью.
  4. Нет возможности устроить чердак.

Если данные недостатки не являются проблемой, то можно смело возводить мансардный этаж двухскатной крыши.

Проектирование двускатной кровли

Создание проекта и чертежей кровли с мансардой – это очень важный и ответственный этап всего строительства такого объекта, как мансардная двухскатная крыша. Ведь угол наклона стропильной системы влияет не только на комфортность проживания, но также и на возможность выдержать конструкции кровли определенные нагрузки, чаще всего в расчет берутся ветровые и снеговые. При небольшом углу наклона и низкой высоте конька, на поверхности крыши будет скапливаться больше снеговых масс, а значит, на все строение будет оказываться колоссальное давление. Однако, чем выше конек и острее угол, тем менее устойчива конструкция перед сильными порывами ветра. Именно поэтому стоит делать расчеты с учетом всех возможных неприятностей. Первым делом требуется использовать нормативные документы, действующие в конкретном регионе, то есть СНиПы в которых указаны ветровые и снеговые нагрузки и их воздействие. Кроме величины осадков, такие документы также содержат формулы, по которым довольно легко рассчитать необходимый угол наклона. Также можно воспользоваться разработанными программами, в которых достаточно внести ряд показателей, а программный алгоритм произведет все остальные расчеты.

Произвести вычисление высоты конька совсем не сложно. В этом поможет формула: a=b*tg α, где a – это высота конька, которая в данном случае будет катетом, ведь крыша имеет треугольный вид, b – это вторая величина, для вычисления которой требуется поделить ширину строения на 2. Так как угол наклона определялся чуть ранее, то это величина уже известна, поэтому чтобы узнать тангенс угла (tg α) достаточно заглянуть в таблицу-определитель.

Конечно, в каждом конкретном случае могут быть исключения. Ведь во внимание также следует брать материалы, из которых возводиться дом и устраивается покрытие кровли. При выборе конкретных стройматериалов стоит учитывать следующие правила:

  • изделия должны быть легкими, но прочными;
  • все материалы, боящиеся негативного воздействия среды должны обрабатываться защитными составами;
  • выбирать стоит только качественные и надежные продукты для тепло-, паро-, звуко- и гидроизоляции;
  • для внутренней облицовки мансарды рекомендуется применять облегченные профили и гипсокартонные листы.

Зная все несложные правила и произведя необходимые расчеты, двухскатная мансардная крыша своими руками будет возведена за считанные дни.

Видео по теме:

Технология монтажа двускатной кровли

Подготовив все требуемые материалы и инструменты, можно переходить к непосредственному монтажу. Двухскатная крыша с мансардой начинает строиться с укладки мауэрлата. Для этого брус с сечением 10-15 см закрепляется на вершине стен по периметру с помощью анкерных болтов или обвязки. Монтируется лежень, а затем укладываются балки перекрытия, шаг их монтажа равен шагу установки стропил, то есть через каждые 60-120 см. Чтобы удобно передвигаться на высоте, рекомендуется соорудить временный настил, который для безопасности должен быть надежно зафиксирован. Следующий шаг – это подготовка опоры под конек. Для этого к лежню крепят стойки с помощью уголков с шагом в 150-200 см, важно соблюдать ровность установки, проверить наклон можно уровнем и отвесом. Когда все стойки установлены, сверху на них монтируется коньковый брус. Важно! В том случае, если для длины строения недостаточно одной длины конька, то стыковать брусья следует только на стойках металлическими скобами, и не в коем случае не на весу.

Когда основа кровли подготовлена, можно приступать к монтажу стропильных ног. Выполняются они из доски с сечением от 5 см. Устанавливаются стропила в распилы, сделанные в мауэрлате. Это придает всей конструкцию максимальную прочность. При необходимости ставятся подкосы под каждую стропильную ногу, а также монтируются затяжки.

Когда кровля полностью собрана, надежно зафиксирована и произведена зашивка фронтонов, можно переходить к настилу обрешетки, а также последующей укладки кровельного материала. Таким образом самостоятельный монтаж мансардной крыши считается завершенным. Однако, впереди еще много работы по утеплению кровли и внутренней отделки мансарды.

Видео по теме:

Мансардная крыша — устройство и конструкция

Когда люди начинают строить дом, они редко задумываются о том, что состав семьи в скором времени может изменится. Что же делать, если необходимо дополнительное жилое пространство, а расширить жилище за счет пристроек невозможно по причине малой площади земельного участка? Конструкция мансардной крыши решает проблему недостатка в площади, ее можно монтировать на только отстраиваемый дом или сделать реконструкцию уже существующей крыши.

Разновидности мансардных крыш

В группу мансардных крыш включает все виды кровли, под скатами которых можно обустроить жилое помещение. По строительным нормам мансарду от чердака отличает высота потолка, пригодная для проживания людей и наличие естественного освещения. Для монтажа мансарды подходят следующие разновидности крыш:

    Двускатная. Классическая крыша дома, состоящая из двух скатов. Чтобы эффективно использовать площадь мансарды, элементы стропильной системы смещают ближе к стенам. Из-за крутизны скатов, высота боковин делает их непригодными для жизни, зато в том месте удобно располагать полки и шкафы для хранения. Угол наклона скатных плоскостей крыши дома для обустройства мансарды должен быть достаточно крутым, эта мера ведет к увеличению массы конструкции и удорожанию строительства.

Дома с крышей любого типа можно оборудовать мансардой, однако работать с шатровой, односкатной и асимметричной сложнее и дороже, лучше отказаться от этих вариантов в пользу более рациональных – двухскатной или ломанной кровли.

Типы мансардных помещений

Отапливаемое мансардное помещение – реальная альтернатива второму жилому этажу деревянного или кирпичного дома. Дело в том, что увеличение этажности сооружения связано со значительными затратами на капитальный фундамент и сооружение лестницы. Разные конфигурации мансарды используют в зависимости от располагаемой площади и нужд домовладельца:

  • Одноуровневая. Под ломанными или прямыми скатами двускатной крыши располагают только одно жилое помещение. Сооружение мансарды такого типа не сопряжено с увеличением веса кровли, поэтому он подходит для строящихся и реконструирующихся построек. Выполнить расчет и построить чертеж одноуровневой мансарды может даже мастер без опыта. По строительным нормам высота потолков в жилом помещении должна быть 2,5 м и более.
  • Одноуровневая с выносной консолью. Устройство мансардной крыши консольного типа размещают под асимметричной крышей. Чтобы увеличить площадь жилого помещения, его часть выносят на пределы периметра сооружения. Выступающую часть мансарды, опирающуюся на столбы, приспосабливают под навес или гараж. Крыша дома с консолями асимметрична, основную часть дома покрывает двухскатная крыша, а консоль – односкатная «заплатка». Консольный вид мансарды возводят, чтобы установить вертикальные окна для естественного освещения. Однако, создать проект и чертежи такой сложности под силу профессиональным архитекторам, а сложная схема стропильной системы не подходит для самостоятельного монтажа.
  • Двухуровневая. Если высота крыши превышает 5 м, то в мансардном помещении можно обустроить две комнаты, расположенные на разных уровнях и соединенных лестницей. Такой тип мансарды не надстраивают на уже существующие дома. Двухуровневые помещения планируют на этапе проектирования, учитывают, создавая чертежи фундамента. Схема взаимного расположения стропильной системы специально разрабатывается для сложной, асимметричной геометрии скатов крыши. Второй уровень мансарды опирается на колонны, поэтому надежность конструкции напрямую зависит от правильности расчетов и профессионализма архитектора.

Дизайнеры могут создать из консольных и двухуровневых мансард настоящие шедевры, используя преимущества панорамного освещения, оборудовать оранжерею, детскую или спальню, наполненную свежим воздухом и светом, однако, для самостоятельного монтажа больше подходит простая одноуровневая конструкция.

Преимущества мансарды

Домовладельцы стараются использовать каждую возможности рационализировать расходы при строительстве, поэтому не упускают возможность задействовать пространство под крышей дома. Этот вариант увеличения полезной площади дома имеет следующие преимущества:

  1. Минимальная цена 1 кв. м жилого пространства. За счет того, что оборудование мансарды не связно с увеличением затрат на возведение фундамента, стоимость каждого метра в доме обходится дешевле, чем при строительстве двухэтажных сооружений.
  2. Рационализация расходов на отопление. Воздушный карман между полом и потолком мансарды, не дает теплу, сгенерированному отопительными приборами, выходить через крышу. Воздух плохо передает тепло, поэтому в первом этаже сооружения будет теплее, что ведет к экономии энергоресурсов.
  3. Законченный облик. Оборудование мансарды делает облик дома завершенным и гармоничным, позволяет оборудовать балкон, навес или гараж.
  4. Быстрота возведения. Во время строительства мансарды в жилом доме, ну обязательно прекращать эксплуатацию первого этажа. Скорость монтажа позволяет завершить работы по оборудованию мансарды в течение недели.
  5. Минимальные затраты. Опытные строители утверждают, что нет способа дешевле заполучить несколько квадратных метров.

Чтобы оборудовать мансардное помещение длина торцевой стена постройки должна превышать 4,5 м, а площадь дома более 7 кв. м, рекомендуемая пропорция высоты к площади – ½.

Естественное освещение мансарды

Наличие естественного освещения – обязательное условие, которое необходимо выполнять, чтобы мансардное помещение считалось жилым по строительным нормам. Есть два пути его организации.

  • Установка вертикальных окон. Это самый простой и доступный выход из положения. Окна вертикального типа устанавливают на фронтоны, поэтому для шатровой и односкатной крыши такой способ не подходит. Оптимальная схема размещения окон – на высоте 1,2 м от пола, это позволяет максимально использовать естественный свет в течении светлого времени суток.
  • Установка панорамных окон. Панорамные окна тоже относятся к вертикальному типу, их отличает большая площадь светопрозрачной конструкции. Их монтаж используют, чтобы открыть обзор на живописные окрестности. Так как панорамное окно заменяет собой значительную часть фронтона, его рама должна быть специально усилена, чтобы выдержать вес кровли. Стоимость панорамных окон панорамных окон в разы превосходит цену обычных вертикальных.

Выбирая окна для мансарды, учитывайте, что оно должно гармонировать с материалом кровли, общая площадь окон не может превышать треть поверхности скатов, а размер светопрозрачной конструкции напрямую зависит от угла наклона.

Оборудование вентиляции

Если вы собираетесь утеплять и отапливать мансарду, ее необходимо оборудовать принудительной вентиляционной системой. Холодное подкровельное пространство проветривается самостоятельно с помощью слуховых окон. В качественно утепленной мансарде естественная циркуляция воздуха затрудняется, отчего становится душно, сыро и некомфортно. Чтобы таких проблем не возникало, необходим монтаж:

  1. Конькового аэратора. Это устройство, устанавливаемое вдоль конькового соединения. Через его систему отверстий нагретый воздух выходит наружу. Конструкция конькового аэратора не дает насекомым и влаге проникнуть под крышу.

Работающая система принудительного вентилирования заставить воздух циркулировать с помощью конвекции – свойства теплого воздуха подниматься наверх, освобождая место для прохладного, забираемого с улицы. Это увеличит срок эксплуатацию стропильной системы, кровельного материала, защитит от плесени и сырости, а также создаст приятный микроклимат в мансарде.

Существуют готовые чертежи мансардных крыш типового размера доступные для монтажа своими руками, если вы неопытный строитель, то надежнее всего будет остановится именно на таких вариантах.

Видео-инструкция

Мансардная крыша — устройство и конструкция

Когда люди начинают строить дом, они редко задумываются о том, что состав семьи в скором времени может изменится. Что же делать, если необходимо дополнительное жилое пространство, а расширить жилище за счет пристроек невозможно по причине малой площади земельного участка? Конструкция мансардной крыши решает проблему недостатка в площади, ее можно монтировать на только отстраиваемый дом или сделать реконструкцию уже существующей крыши.

Разновидности мансардных крыш

В группу мансардных крыш включает все виды кровли, под скатами которых можно обустроить жилое помещение. По строительным нормам мансарду от чердака отличает высота потолка, пригодная для проживания людей и наличие естественного освещения. Для монтажа мансарды подходят следующие разновидности крыш:

    Двускатная. Классическая крыша дома, состоящая из двух скатов. Чтобы эффективно использовать площадь мансарды, элементы стропильной системы смещают ближе к стенам. Из-за крутизны скатов, высота боковин делает их непригодными для жизни, зато в том месте удобно располагать полки и шкафы для хранения. Угол наклона скатных плоскостей крыши дома для обустройства мансарды должен быть достаточно крутым, эта мера ведет к увеличению массы конструкции и удорожанию строительства.

Дома с крышей любого типа можно оборудовать мансардой, однако работать с шатровой, односкатной и асимметричной сложнее и дороже, лучше отказаться от этих вариантов в пользу более рациональных – двухскатной или ломанной кровли.

Типы мансардных помещений

Отапливаемое мансардное помещение – реальная альтернатива второму жилому этажу деревянного или кирпичного дома. Дело в том, что увеличение этажности сооружения связано со значительными затратами на капитальный фундамент и сооружение лестницы. Разные конфигурации мансарды используют в зависимости от располагаемой площади и нужд домовладельца:

  • Одноуровневая. Под ломанными или прямыми скатами двускатной крыши располагают только одно жилое помещение. Сооружение мансарды такого типа не сопряжено с увеличением веса кровли, поэтому он подходит для строящихся и реконструирующихся построек. Выполнить расчет и построить чертеж одноуровневой мансарды может даже мастер без опыта. По строительным нормам высота потолков в жилом помещении должна быть 2,5 м и более.
  • Одноуровневая с выносной консолью. Устройство мансардной крыши консольного типа размещают под асимметричной крышей. Чтобы увеличить площадь жилого помещения, его часть выносят на пределы периметра сооружения. Выступающую часть мансарды, опирающуюся на столбы, приспосабливают под навес или гараж. Крыша дома с консолями асимметрична, основную часть дома покрывает двухскатная крыша, а консоль – односкатная «заплатка». Консольный вид мансарды возводят, чтобы установить вертикальные окна для естественного освещения. Однако, создать проект и чертежи такой сложности под силу профессиональным архитекторам, а сложная схема стропильной системы не подходит для самостоятельного монтажа.
  • Двухуровневая. Если высота крыши превышает 5 м, то в мансардном помещении можно обустроить две комнаты, расположенные на разных уровнях и соединенных лестницей. Такой тип мансарды не надстраивают на уже существующие дома. Двухуровневые помещения планируют на этапе проектирования, учитывают, создавая чертежи фундамента. Схема взаимного расположения стропильной системы специально разрабатывается для сложной, асимметричной геометрии скатов крыши. Второй уровень мансарды опирается на колонны, поэтому надежность конструкции напрямую зависит от правильности расчетов и профессионализма архитектора.

Дизайнеры могут создать из консольных и двухуровневых мансард настоящие шедевры, используя преимущества панорамного освещения, оборудовать оранжерею, детскую или спальню, наполненную свежим воздухом и светом, однако, для самостоятельного монтажа больше подходит простая одноуровневая конструкция.

Преимущества мансарды

Домовладельцы стараются использовать каждую возможности рационализировать расходы при строительстве, поэтому не упускают возможность задействовать пространство под крышей дома. Этот вариант увеличения полезной площади дома имеет следующие преимущества:

  1. Минимальная цена 1 кв. м жилого пространства. За счет того, что оборудование мансарды не связно с увеличением затрат на возведение фундамента, стоимость каждого метра в доме обходится дешевле, чем при строительстве двухэтажных сооружений.
  2. Рационализация расходов на отопление. Воздушный карман между полом и потолком мансарды, не дает теплу, сгенерированному отопительными приборами, выходить через крышу. Воздух плохо передает тепло, поэтому в первом этаже сооружения будет теплее, что ведет к экономии энергоресурсов.
  3. Законченный облик. Оборудование мансарды делает облик дома завершенным и гармоничным, позволяет оборудовать балкон, навес или гараж.
  4. Быстрота возведения. Во время строительства мансарды в жилом доме, ну обязательно прекращать эксплуатацию первого этажа. Скорость монтажа позволяет завершить работы по оборудованию мансарды в течение недели.
  5. Минимальные затраты. Опытные строители утверждают, что нет способа дешевле заполучить несколько квадратных метров.

Чтобы оборудовать мансардное помещение длина торцевой стена постройки должна превышать 4,5 м, а площадь дома более 7 кв. м, рекомендуемая пропорция высоты к площади – ½.

Естественное освещение мансарды

Наличие естественного освещения – обязательное условие, которое необходимо выполнять, чтобы мансардное помещение считалось жилым по строительным нормам. Есть два пути его организации.

  • Установка вертикальных окон. Это самый простой и доступный выход из положения. Окна вертикального типа устанавливают на фронтоны, поэтому для шатровой и односкатной крыши такой способ не подходит. Оптимальная схема размещения окон – на высоте 1,2 м от пола, это позволяет максимально использовать естественный свет в течении светлого времени суток.
  • Установка панорамных окон. Панорамные окна тоже относятся к вертикальному типу, их отличает большая площадь светопрозрачной конструкции. Их монтаж используют, чтобы открыть обзор на живописные окрестности. Так как панорамное окно заменяет собой значительную часть фронтона, его рама должна быть специально усилена, чтобы выдержать вес кровли. Стоимость панорамных окон панорамных окон в разы превосходит цену обычных вертикальных.

Выбирая окна для мансарды, учитывайте, что оно должно гармонировать с материалом кровли, общая площадь окон не может превышать треть поверхности скатов, а размер светопрозрачной конструкции напрямую зависит от угла наклона.

Оборудование вентиляции

Если вы собираетесь утеплять и отапливать мансарду, ее необходимо оборудовать принудительной вентиляционной системой. Холодное подкровельное пространство проветривается самостоятельно с помощью слуховых окон. В качественно утепленной мансарде естественная циркуляция воздуха затрудняется, отчего становится душно, сыро и некомфортно. Чтобы таких проблем не возникало, необходим монтаж:

  1. Конькового аэратора. Это устройство, устанавливаемое вдоль конькового соединения. Через его систему отверстий нагретый воздух выходит наружу. Конструкция конькового аэратора не дает насекомым и влаге проникнуть под крышу.

Работающая система принудительного вентилирования заставить воздух циркулировать с помощью конвекции – свойства теплого воздуха подниматься наверх, освобождая место для прохладного, забираемого с улицы. Это увеличит срок эксплуатацию стропильной системы, кровельного материала, защитит от плесени и сырости, а также создаст приятный микроклимат в мансарде.

Существуют готовые чертежи мансардных крыш типового размера доступные для монтажа своими руками, если вы неопытный строитель, то надежнее всего будет остановится именно на таких вариантах.

Видео-инструкция

Мансардная крыша — устройство и конструкция

Когда люди начинают строить дом, они редко задумываются о том, что состав семьи в скором времени может изменится. Что же делать, если необходимо дополнительное жилое пространство, а расширить жилище за счет пристроек невозможно по причине малой площади земельного участка? Конструкция мансардной крыши решает проблему недостатка в площади, ее можно монтировать на только отстраиваемый дом или сделать реконструкцию уже существующей крыши.

Разновидности мансардных крыш

В группу мансардных крыш включает все виды кровли, под скатами которых можно обустроить жилое помещение. По строительным нормам мансарду от чердака отличает высота потолка, пригодная для проживания людей и наличие естественного освещения. Для монтажа мансарды подходят следующие разновидности крыш:

    Двускатная. Классическая крыша дома, состоящая из двух скатов. Чтобы эффективно использовать площадь мансарды, элементы стропильной системы смещают ближе к стенам. Из-за крутизны скатов, высота боковин делает их непригодными для жизни, зато в том месте удобно располагать полки и шкафы для хранения. Угол наклона скатных плоскостей крыши дома для обустройства мансарды должен быть достаточно крутым, эта мера ведет к увеличению массы конструкции и удорожанию строительства.

Дома с крышей любого типа можно оборудовать мансардой, однако работать с шатровой, односкатной и асимметричной сложнее и дороже, лучше отказаться от этих вариантов в пользу более рациональных – двухскатной или ломанной кровли.

Типы мансардных помещений

Отапливаемое мансардное помещение – реальная альтернатива второму жилому этажу деревянного или кирпичного дома. Дело в том, что увеличение этажности сооружения связано со значительными затратами на капитальный фундамент и сооружение лестницы. Разные конфигурации мансарды используют в зависимости от располагаемой площади и нужд домовладельца:

  • Одноуровневая. Под ломанными или прямыми скатами двускатной крыши располагают только одно жилое помещение. Сооружение мансарды такого типа не сопряжено с увеличением веса кровли, поэтому он подходит для строящихся и реконструирующихся построек. Выполнить расчет и построить чертеж одноуровневой мансарды может даже мастер без опыта. По строительным нормам высота потолков в жилом помещении должна быть 2,5 м и более.
  • Одноуровневая с выносной консолью. Устройство мансардной крыши консольного типа размещают под асимметричной крышей. Чтобы увеличить площадь жилого помещения, его часть выносят на пределы периметра сооружения. Выступающую часть мансарды, опирающуюся на столбы, приспосабливают под навес или гараж. Крыша дома с консолями асимметрична, основную часть дома покрывает двухскатная крыша, а консоль – односкатная «заплатка». Консольный вид мансарды возводят, чтобы установить вертикальные окна для естественного освещения. Однако, создать проект и чертежи такой сложности под силу профессиональным архитекторам, а сложная схема стропильной системы не подходит для самостоятельного монтажа.
  • Двухуровневая. Если высота крыши превышает 5 м, то в мансардном помещении можно обустроить две комнаты, расположенные на разных уровнях и соединенных лестницей. Такой тип мансарды не надстраивают на уже существующие дома. Двухуровневые помещения планируют на этапе проектирования, учитывают, создавая чертежи фундамента. Схема взаимного расположения стропильной системы специально разрабатывается для сложной, асимметричной геометрии скатов крыши. Второй уровень мансарды опирается на колонны, поэтому надежность конструкции напрямую зависит от правильности расчетов и профессионализма архитектора.

Дизайнеры могут создать из консольных и двухуровневых мансард настоящие шедевры, используя преимущества панорамного освещения, оборудовать оранжерею, детскую или спальню, наполненную свежим воздухом и светом, однако, для самостоятельного монтажа больше подходит простая одноуровневая конструкция.

Преимущества мансарды

Домовладельцы стараются использовать каждую возможности рационализировать расходы при строительстве, поэтому не упускают возможность задействовать пространство под крышей дома. Этот вариант увеличения полезной площади дома имеет следующие преимущества:

  1. Минимальная цена 1 кв. м жилого пространства. За счет того, что оборудование мансарды не связно с увеличением затрат на возведение фундамента, стоимость каждого метра в доме обходится дешевле, чем при строительстве двухэтажных сооружений.
  2. Рационализация расходов на отопление. Воздушный карман между полом и потолком мансарды, не дает теплу, сгенерированному отопительными приборами, выходить через крышу. Воздух плохо передает тепло, поэтому в первом этаже сооружения будет теплее, что ведет к экономии энергоресурсов.
  3. Законченный облик. Оборудование мансарды делает облик дома завершенным и гармоничным, позволяет оборудовать балкон, навес или гараж.
  4. Быстрота возведения. Во время строительства мансарды в жилом доме, ну обязательно прекращать эксплуатацию первого этажа. Скорость монтажа позволяет завершить работы по оборудованию мансарды в течение недели.
  5. Минимальные затраты. Опытные строители утверждают, что нет способа дешевле заполучить несколько квадратных метров.

Чтобы оборудовать мансардное помещение длина торцевой стена постройки должна превышать 4,5 м, а площадь дома более 7 кв. м, рекомендуемая пропорция высоты к площади – ½.

Естественное освещение мансарды

Наличие естественного освещения – обязательное условие, которое необходимо выполнять, чтобы мансардное помещение считалось жилым по строительным нормам. Есть два пути его организации.

  • Установка вертикальных окон. Это самый простой и доступный выход из положения. Окна вертикального типа устанавливают на фронтоны, поэтому для шатровой и односкатной крыши такой способ не подходит. Оптимальная схема размещения окон – на высоте 1,2 м от пола, это позволяет максимально использовать естественный свет в течении светлого времени суток.
  • Установка панорамных окон. Панорамные окна тоже относятся к вертикальному типу, их отличает большая площадь светопрозрачной конструкции. Их монтаж используют, чтобы открыть обзор на живописные окрестности. Так как панорамное окно заменяет собой значительную часть фронтона, его рама должна быть специально усилена, чтобы выдержать вес кровли. Стоимость панорамных окон панорамных окон в разы превосходит цену обычных вертикальных.

Выбирая окна для мансарды, учитывайте, что оно должно гармонировать с материалом кровли, общая площадь окон не может превышать треть поверхности скатов, а размер светопрозрачной конструкции напрямую зависит от угла наклона.

Оборудование вентиляции

Если вы собираетесь утеплять и отапливать мансарду, ее необходимо оборудовать принудительной вентиляционной системой. Холодное подкровельное пространство проветривается самостоятельно с помощью слуховых окон. В качественно утепленной мансарде естественная циркуляция воздуха затрудняется, отчего становится душно, сыро и некомфортно. Чтобы таких проблем не возникало, необходим монтаж:

  1. Конькового аэратора. Это устройство, устанавливаемое вдоль конькового соединения. Через его систему отверстий нагретый воздух выходит наружу. Конструкция конькового аэратора не дает насекомым и влаге проникнуть под крышу.

Работающая система принудительного вентилирования заставить воздух циркулировать с помощью конвекции – свойства теплого воздуха подниматься наверх, освобождая место для прохладного, забираемого с улицы. Это увеличит срок эксплуатацию стропильной системы, кровельного материала, защитит от плесени и сырости, а также создаст приятный микроклимат в мансарде.

Существуют готовые чертежи мансардных крыш типового размера доступные для монтажа своими руками, если вы неопытный строитель, то надежнее всего будет остановится именно на таких вариантах.

Видео-инструкция

Мансарда с двухскатной крышей | Мансарды — жизнь под крышей

Возведение крыши является завершающим этапом при строительстве дома. Двухскатная крыша мансарды придаёт зданию неповторимый стиль и становится всё более популярной конструкцией благодаря своей простоте и высокой эффективности.

Типичная двухскатная крыша дома с мансардой

Что собой представляет двухскатная крыша?

Двухскатная крыша по-другому ещё называется щипцовой, и собирают её из двух скатов (отсюда название «двухскатная»), направленных в противоположные боковые стороны дома, которые соприкасаются в верхней части и оформляются здесь коньком. Такой вариант крыши благодаря строению — отсутствие заломов и ендов — эффективно защищает здание от разрушительного воздействия осадков.

Торцевые щипцовые (отсюда второе название этих крыш — «щипцовые») стенки крыши образуют треугольник, конфигурация которого зависит от наклона скатов. Чем больше угол наклона, тем выше получается мансарда. Различают следующие варианты двухскатных крыш:

  1. Крыша с углом наклона ската в 45 градусов (классика жанра), такая стропильная система хороша для строения в 6—8 м ширины. Она наиболее распространена в центральной части России.
  2. Крыша с наклоном ската в 60 градусов (верхний коньковый угол острый) позволяет сделать мансарду с высоким потолком. Этот достаточно затратный вариант используют при ширине дома менее 6-ти метров.
  3. Двускатная ломаная крыша с разными углами наклона скатов, например, один скат с наклоном в 30 градусов, другой — в 60. Это бюджетный вариант мансардной крыши, идеально подходящий для строений меньше 6-ти метров шириной.

Виды стропильных систем для двухскатной крыши

Сооружаем мансардную крышу самостоятельно

Желая по максимуму использовать полезные метры малоэтажного дома, некоторые домохозяева обустраивают чердачные помещения как жилые, то есть оборудуют мансарды. В целом конструкция обычной двухскатной крыши и аналогичной крыши мансардной являются идентичными, специфичным является только способ обустройства мансарды.

Это предполагает внесение при строительстве некоторых конструктивных изменений стандартной крыши, а также учёта необходимости теплоизоляции, вентиляции и обогрева мансардных комнат. Рассмотрим вариант возведения обычной одноуровневой двухскатной мансардной крыши. Итак, для строительства такой конструкции необходимы:

  • стропила, выполняющие роль рёбер жёсткости всего сооружения, толщиной минимум 200 мм для того, чтобы можно было уложить в промежутках слои теплоизоляционного материала;
  • мауэрлат — своего рода балки, монтируемые по верху стен, используют в качестве основания для крепления стропильной конструкции;
  • диагональные скосы — связующие звенья между стропилами и балками, стропилами и стойками;
  • обрешётка — основа, на которую крепится кровля и изолирующие материалы;
  • гидро-, тепло-, и звукоизоляция;
  • материал для кровли;
  • конёк для завершения монтажных работ на крыше.

Способов возведения крыш много, но стропильный каркас выполняется именно для двухскатных крыш. Это определяется оптимальностью комбинации уровень сложности / надёжность / качество для двухскатных крыш плюс самостоятельная выполнимость её монтажа для всякого заинтересованного в экономии средств домохозяина.

Основные элементы двухскатной мансардной крыши

Совет: для изготовления надёжного стропильного каркаса следует применять только сухую древесину высокого качества, которую предварительно должно обработать специальными составами для биозащиты и пожарной безопасности.

Особенности устройства мансардной крыши

Прочность и долговечность любой крыши определяется качеством стропил, достаточностью их размеров и неукоснительным соблюдением технологии монтажа. Методика строительства требует точности расчёта стропильной системы на этапе проектирования в возможно более подробной форме, что позволит избежать ошибок в процессе работы.

Далее выполняется собственно монтаж крыши, который включает в себя следующие моменты:

  1. Закрепление мауэрлата (брус размером в 100 мм на 100 мм) по верху стен.
  2. Установка мансардного каркаса из бруса того же размера. Его стойки, прикреплённые саморезными шурупами к балкам, идущим вдоль здания, служат подпорками для всей стропильной конструкции. Поверх них устанавливают перемычки — арки.
  3. Установка оставшихся арок при помощи уголков и пластин.
  4. Подготовка стропил (обрезка верхних концов для монтажа под определённым углом и вырезка пазов для соединения с мауэрлатом) с последующей их установкой.
  5. Сборка обрешётки.
  6. Закрепление паро- и теплоизоляции, которую монтируют с верхней стороны стропил.
  7. Укладка гидроизоляционного материала, поверх которого монтируется кровельный материал.
youtube.com/v/lyinLrQPhlg?hl=ru_RU&version=3″ type=»application/x-shockwave-flash» allowscriptaccess=»always» allowfullscreen=»true»/>

Как показывает опыт, сооружение двухскатной крыши мансардного типа самостоятельно — дело вполне посильное для старательного домохозяина, обладающего строительными навыками. Следуйте при этом требованиям технологии строительства, и возведённая вами крыша надёжно будет защищать дом долгие годы.

Двухскатная крыша с мансардой – ее достоинства и недостатки + видео

И шалаш может показаться уютным жильем, но только летом, зимой же хочется находиться в тепле, и самым простым решением для большой семьи будет двухскатная крыша с мансардой на одноэтажном коттедже.

Щипцовая и полувальмовая двухскатная крыша с мансардой

В строительстве обычно самая простая архитектурная конструкция является и самой недорогой, ярким примером тому может быть сравнительная стоимость готового вагончика бытовки и щитового садового домика. Однако при этом нужно соблюдать баланс между экономией и удобством. В частности, рассмотрим одноэтажный коттедж с мансардой. Подкровельное жилое пространство можно организовать под самой простой стропильной конструкцией – односкатной, но при этом будет потеряно довольно много полезной площади. И совсем другое дело, если оборудовать благоустроенный и пригодный для проживания чердак под двускатной крышей.

Итак, нас интересует кровля, состоящая из сходящихся под углом двух плоскостей, именуемых также скатами, которые совсем не обязательно должны иметь равную площадь. Подобная конструкция также называется щипцовой. Наиболее распространены равносторонние кровли такого типа, однако двускатная крыша с мансардой может быть и асимметричной. В любом исполнении стропильная система начинается и завершается фронтоном – вертикальной треугольной плоскостью, являющейся продолжением стены первого этажа на чердачном уровне. При этом в доме может быть только два фронтона, за исключением постройки с многощипцовой кровлей.

Двускатная крыша бывает и полувальмовой, то есть снабжается двумя дополнительными плоскостями. Данное решение более сложное конструктивно, поскольку в этом случае фронтон имеет форму трапеции, а над ним образуется небольшой треугольный скат. Мансарда под двускатной крышей такого типа будет отличаться от помещения под щипцовой кровлей только наличием дополнительных участков наклонного потолка в торцах помещения. То есть никакой практической пользы эта полувальмовая система не дает, и может быть использована разве что для увеличения эстетических свойств постройки. Другое дело, если использовать полувальмовый четырехскатный вариант кровли, но такого рода конструкция нас сейчас не интересует.

Рассмотрим достоинства и недостатки внутреннего пространства под двускатной крышей. Прежде всего, мы имеем как минимум две вертикальные плоскости, даже если мауэрлат уложен чуть выше уровня перекрытия. Если же точка пересечения кровли с несущей внешней стеной приподнята на метр-полтора над мансардным полом, фронтонные стены становятся просто дополнительным преимуществом при расстановке типовой мебели. При четырехскатном варианте интерьер пришлось бы подгонять под наклонные стены (или, с другой точки зрения, скошенный потолок). Однако вертикальные окна на мансарде являются скорее недостатком, поскольку из-за откосов теряют около 40 % потока света, в отличие от специальных кровельных стеклопакетов.

Двухъярусная мансарда под двускатной крышей

Сколько помещений удастся уместить в ограниченном внешними стенами пространстве? На шестидесяти квадратных метрах фундамента – не более 4 площадью 3х5 метров, или 8 маленьких комнат, с пространством 3х2.5. То есть либо несколько просторных помещений, либо много тесных клетушек. Мансарда предоставляет дополнительное жилое пространство, что позволяет обеспечить каждого домочадца отдельной спальней даже большой семье, и при этом не делать на первом этаже крошечные каморки. Но при возведении достаточно высокой кровли с основанием ближе к 100 метрам (за счет выноса чердачного перекрытия за пределы стен, на консолях или столбах) есть вариант сделать двухъярусную мансарду.

Если вынести чердачный этаж за пределы здания, необходимо дополнительное утепление перекрытия за границами дома.

Такой вариант обеспечит семью дополнительными комнатами под коньком крыши, которые, при должном уровне термоизоляции и вентилирования, будут иметь достаточно комфортный микроклимат. Правда, трудно рассчитывать, что на втором ярусе будет просторно, в лучшем случае площадь пола будет составлять одну треть от ширины перекрытия мансардного этажа. При этом часть пространства в нижних точках наклонных потолков будет вполне ожидаемо потеряна. Однако небольшая спаленка или даже кабинет с обсерваторией вполне уместится, так же на втором ярусе можно сделать гардеробную. А при наличии нескольких «дормеров», или, иначе, слуховых окон в нишах, получатся уютные альковы, в которых могут располагаться уголки для отдыха.

Конструкция двухъярусной мансарды не сложнее обычной стропильной системы, которая просто делается более частой и с увеличенным запасом прочности. Полом второму уровню служат, по сути, расположенные точно в центре между коньком и перекрытием стяжки стропил, которые тоже должны обладать высокой надежностью. Единственный недостаток такой конструкции – сложность расчетов, которые рекомендуется доверить специалистам в ближайшем архитекторском бюро, даже если строительством вы намерены заниматься самостоятельно. Следует учитывать, что для легких каркасных домов двухэтажные мансарды не предусмотрены.

Просторная мансарда под ломаной кровлей

Самое приятное – когда мансарда двускатной крыши своими руками возведена в процессе строительства загородного дома или переоборудована из чердака купленного коттеджа. И лучше всего для самоучек для начала обойтись простой конструкцией, например, описанной выше щипцовой. Однако если усадьба еще только в планах, и хозяева хотят получить в итоге просторную мансарду, они чаще всего отдают предпочтение ломаной крыше. Это один из довольно распространенных вариантов двускатной кровли, каждая из двух плоскостей которой разделена на две части и как бы переломлена.

Рассматриваемый нами тип стропильной системы очень выгоден, поскольку обеспечивает максимум пространства, пригодного для перемещения. И все благодаря тому, что наклон стен ниже точки излома довольно незначительный, благодаря чему вертикальные переборки для создания правильной геометрии комнаты можно вообще не ставить. Правда, если оставить наклонные стены, к ним нельзя будет приставить типовые шкафы и стеллажи, разве что придвинуть их к стене фронтона. Зато необычная форма помещения создаст романтичную атмосферу.

Двухскатная ломаная крыша с мансардой имеет еще один недостаток, кроме сложности с расстановкой стандартного интерьера, причем более существенный. А именно – непростой тип стропильной конструкции. Если обычный щипцовый вариант кровли состоит из двух соединенных внахлест в верхней части прямых стропильных ног, то ломаная кровля собирается из отдельных частей. То есть до стяжки идет одна часть стропила, а дальше, после точки преломления – вторая деталь. Следовательно, нужны иные расчеты нагрузки, отличающиеся от тех, которые годятся для щипцовой крыши. Да и увеличение точек соединения требует использования более прочных соединительных элементов.

Оцените статью: Поделитесь с друзьями!

Строительство двухскатной мансардной крыши от и до. Мансардная крыша своими руками пошагово. Стропильная система двускатной мансардной крыши своими руками

Множество людей мужского пола, обретая семью, рано или поздно задумываются о приобретении своего жилья. Кто-то берёт квартиру в ипотеку, а кто-то копит деньги на . Но накопить на большой дом удается не многим и альтернативой будет строительство дома с .

Что представляет собой мансардная крыша

Мансарду можно построить из или из подходящего, вам материала.

Возвести, мансарду не представит особого труда, но необходимо терпение, трудолюбие, подходящие материалы и наличие инструмента.

Форму и конструкцию крыши обязательно нужно внести в проект дома, дабы избежать казусов при дальнейшей эксплуатации.


Вы можете для строительства дома с взять типовой проект либо же заказать его у профессионалов. В такой документации вы вполне сможете понять с чего начать и выбрать для себя подходящие материалы для строительства.

Теперь можно закупить всё необходимое, но прежде оборудовать место для хранения стройматериала и инструментов. Место для хранения должно быть сухим и иметь , чтобы дождь или снег не могли навредить материалу для стройки.

Так же под навесом можно будет оборудовать небольшую мастерскую, для изготовления некоторых деталей дома или крыши. Для дома из или у кого нет возможности построить полноценный второй этаж, выбор мансардной крыши будет оптимальным вариантом. Дом из будет бюджетным вариантом. Далее мы рассмотрим устройство мансарды.

Элементы конструкции мансарды по конструкции практически ничем не отличаются от двускатных крыш.

Материалы, необходимые для строительства мансардной крыши

Кровля является наружным покрытием крыши, она защищает внутреннюю часть мансарды и может быть выполнена из различных материалов.

Для кровли, как правило, используют такие материалы :


Этапы строительства мансардной крыши своими руками

После ознакомления с названиями устройства крыши, можем продолжить далее разбирать строительство поэтапно.

Первый этап

Строительство мансарды всегда начинается с монтажа мауэрлата .

При строительстве на каменной коробке нужно подумать о закреплении шпильками или анкерами на расстоянии не больше двух метров.

В местах расположения анкеров брус размечают, делают в нем отверстие и надевают на анкера, затем фиксируют мауэрлат гайками к стене.

Для упрощения разметки необходимо положить брус на анкера и легонько пройтись молотком сверху, после этих манипуляций должны остаться следы, они и будут местами для сверления отверстий.

Второй этап

Вторым этапом возведения мансарды станет установка балок перекрытия.

Действия должны быть последовательными.

В первую очередь устанавливаются балки крайние с торцов, потом промежуточные. Между промежуточными и крайними балками необходимо натянуть капроновый шнур или леса, еще можно воспользоваться или нивелиром. Эти приспособления нужны для указания плоскости.

Третий этап


Устанавливаем, выравниваем по вертикальное положение и закрепляем опорные стойки.

Укрепляем укосинами и делаем горизонтальные прогоны.

Нужно учитывать, что стойки ставят в равном количестве с балками перекрытия по двум параллельным сторонам мансарды.

Жёсткость опорной конструкции обеспечивают горизонтальные прогоны.


Четвертый этап (стропильная система)

Подготовленные по шаблону детали стропильной конструкции устанавливаем согласно и фиксируем к вертикальным опорам.

Элементы можно зафиксировать с помощью досок или металлических пластин с отверстиями.

Пятый этап (фронтоны и обрешетка)

З
ашиваем фронтоны, оставляя место для , прикрепляем по всей крыше доски обрешётки. Это самая простая работа при строительстве мансарды.

Шестой этап

Вот мы подошли почти к завершению строительства и это утепление мансардной крыши своими руками.

В современном строительстве используют разнообразные материалы для утепления и , вы их сможете приобрести в любом строительном магазине.

Окончательный этап


После того как крыша накрыта кровлей, прокладываем систему водоотводов именно она придаст законченный вид. Конечно это еще не совсем финал, ведь вам предстоят внутренние работы по отделке , но об этом не в этой статье.

Чердачное помещение, оборудованное под мансарду, является одним из вариантов увеличения полезной площади дома. Крыша такого помещения должна быть прочной, а ее стропильная система выдерживать большие нагрузки.

При строительстве мансарды используется стропильная система, которая отличается формой и типом конструкции. Кровля может быть:

  1. Двухскатная. Самый простой способ монтажа конструкции – симметричная щипцовая крыша.

Она имеет фронтальный вид в форме треугольника. Если ширина дома не превышает 6 метров, то угол наклона в такой крыше может быть в пределах 45 градусов. При ширине дома более 6 метров угол должен быть увеличен до 60 градусов.

Преимуществом такой мансардной крыши является легкость и быстрота монтажа, надежность конструкции и ее возможность выносить значительные нагрузки.

Недостатком является маленькое пространство внутри помещения, что не позволяет спроектировать большую мансарду

Установка стропильной системы двускатной крыши https://www.youtube.com/watch?v=3ykQjiMMUbA

  1. Трехскатная и четырехскатная. Имеет еще другое название – несимметричная, имеющая скаты разного наклона и длины.

Преимуществом такой кровли является красивый дизайн и оригинальность.

Недостатком служит то, что такая крыша стоит намного дороже и имеет сложную форму, которая требует скрупулезного расчета.

  1. Ломаная двускатная. Скаты такой мансардной конструкции имеют две части, расположенные под разными углами наклона.

Преимуществом ломаной кровли является то, что в этом варианте можно использовать чердачное помещение под мансарду с максимальной отдачей. Кроме этого, является наиболее экономичной.

  1. Полувальмовая. Один из видов двускатной кровли. Характерностью является два ската (вальма) над фронтальной частью кровли.
  2. Вальмовая. Представляет собой трапециевидные скаты с обеих сторон длинной крыши и треугольные скаты с обеих сторон короткой.

Преимуществом полувальмовой и вальмовой крыш является то, что они, благодаря отсутствию фронтонов, способны нести значительные нагрузки. Они имеют низкую парусность. Стропильная система таких крыш дает возможность монтировать свес значительных габаритов, который будет служить защитой от атмосферных явлений. более прочная.

Недостатком является сложность при монтаже. Вальмы уменьшают общее пространство мансарды. Вальмовые и полувальмовые крыши требуют наличия окон, которым надо уделить особое внимание еще на этапе проектирования. Окна, расположенные в самом скате, проще в изготовлении и монтаже, но должны быть закрыты при атмосферных осадках. Вертикальные оконные проемы намного удобнее, но их оборудование и монтаж намного сложнее.

Проектирование стропильной системы для вальмовой крыши

Материал для стропильной системы

Материалы, которые используют для изготовления несущих элементов конструкции, должны быть прочны, выдерживать перепады температур, иметь небольшой удельный вес и обладать стойкостью к влаге. Наиболее приемлемым материалом является древесина. Под изготовление конструкции выбирают хвойные породы с высокой прочностью и минимально поддающиеся гниению. Такими могут быть лиственница, сосна или ель. Готовый брус необходимо обработать антисептиком и огнеупорным материалом. Также, стропильная система крыши может быть изготовлена из клееного бруса, но это повлечет увеличение длины прогона.

Стропильная система может изготавливаться из легких металлических конструкций. Такой вариант крыши легко монтируется, прост в эксплуатации и уходе, но стоит значительно дороже.

Основные элементы стропильной системы

Основой, на которую монтируют внутреннюю и внешнюю обшивку чердачного помещения, является стропильная конструкция. Часто встречаются случаи, когда внутреннее пространство между кровлей и обшивкой служит для прокладки разного рода коммуникаций.

Конструкция состоит из следующих частей:

  1. Стропила. Являются одним из главных элементов каркаса всей конструкции. От их формы и количества зависит угол наклона ската, схема, устойчивость и прочность конструкции.
  2. Прогоны. Предназначены для соединения стропил.
  3. Мауэрлат. На него монтируются стропила. Выполняет функции фундамента для всей мансардной конструкции, равномерно распределяя нагрузку на здание по всему своему периметру.
  4. Обрешетка. Обшивочный материал, монтируемый на стропила, на который крепится кровля. Кроме этого, увеличивает жесткость всей конструкции.
  5. Конек. Место верхнего крепления скатов мансардной кровли.
  6. Опорная стойка, подкос. Распорные элементы, которые укрепляют стропила.
  7. Лежень. Брус между фронтальной стеной и перекрытием. Монтируется параллельно коньку. Служит основой для крепления подкосов и стоек. Придает прочности и устойчивости стропилам.
  8. Затяжка. Крепежная деталь, предназначенная для фиксации стропил.
  9. Кобылки. Кусок бруса, который удлиняет стропилы, чтобы сделать свес крыш необходимой длины.
  10. Свес крыш. Нижняя часть кровли, которая выходит за стены. Предназначена для предохранения стен и фундамента от воздействия атмосферных осадков.

Ломаная мансардная конструкция и ее расчет

Мансарда с ломаной крышей является наиболее используемой, так как площадь под кровлей можно использовать с максимальной пользой. Эталонной считается схема, в разрезе которой находятся элементарные фигуры: прямоугольник – по центру, равносторонний треугольник – вверху, два прямоугольных треугольника по бокам. Чертежи такой конструкции просты в расчетах. Общая схема и отдельные чертежи перед началом расчетов наносят на бумагу.

Ломаная крыша рассчитывается по элементам:

  • расчет угла, под которым будет установлена кровля;
  • определение размеров коньковых и боковых стропил, а так же элементов для их усиления;
  • вычисление размеров обрешетки;
  • расчет площадей скатов;
  • определение массы материалов, необходимых для кровли;
  • вычисление нагрузки и массы утеплителя;
  • установление необходимой дистанции между стропилами.

Важно! Угол, под которым устанавливается кровля, должен находится в пределах 30 градусов в ее верхней части и 60 градусов – для боковых стропил.

Длина боковых стропил вычисляется по формуле. Имеем исходные данные: 0.5 м – карниз крыши, 2.5 м – высота опоры, 60 градусов – угол наклона. Применяем формулу вычисления гипотенузы прямоугольного треугольника.

L = карниз + высота / cosinus 60 = 0.5 + 2.5 / 0.5 = 5.5 метра.

Длина для коньковых стропил вычисляется по формуле для равностороннего треугольника. Допустим, что основание или же затяжка составляет 4 метра, углы А у основания соответствуют углу наклона коньковых стропил, что составляет 30 градусов, в вершине треугольника угол развала составляет 120 градусов.

L = затяжка / 2cosinus А = 4 / 2х0.86 = 2.3 метра.

Для монтажа ломаной мансардной конструкции выбираются минимально допустимые размеры сечения для стропил: 50 х 100 мм. Для определения веса стропильного материала выбирают среднюю величину плотности дерева при влажности 18 процентов. Это составит 0.5 тонны на куб.м.

Плотность и шаг обрешетки зависит от материала кровли. Для мягкой кровли монтируется фанерная обрешетка по всей поверхности стропил. Для полужесткой и жесткой кровли больших размеров ставится уплотненная или редкая обрешетка. Под полужесткую кровлю большого размера необходимо стелить сплошной слой обрешетки. В основном, обрешетка монтируется через каждые 25-35 см. Ширина доски около 25 см.

Для расчета площади, конструкция делится на геометрические фигуры. Их площади считаются отдельно каждая, потом все данные суммируются. Для ломаной мансардной конструкции площадь делится на 4 части: 2 боковые, 2 коньковые. Вычисляют площадь каждой, увеличивают в 2 раза и потом все складывают.

Вычисление веса кровли является обязательным элементом. Примерный вес 1 кв.м. кровли может составлять: шифер – от 11 до 14 кг, мягкая черепица – от 9 до 16 кг, оцинкованная жесть – от 3 до 6 кг, керамочерепица – от 50 до 70 кг.

Средняя нагрузка для ломаной кровли должна составлять не менее 200 кг на метр погонный. Это обеспечит сдерживание снеговой нагрузки и ветра на всю конструкцию. Кроме этого, существуют коэффициенты поправки, которые зависят от наклона конструкции: до 25 градусов коэффициент равен 1, от 25 до 60 градусов – 1.025, от 60 градусов и выше – отсутствует.

Дистанция между стропилами устанавливается разной, в зависимости от покрытия кровли. Если стропилы изготовлены с сечением 50х150 мм, то примерный шаг между ними может составлять:

  • для керамочерепицы, шифера, ондулина – 80 см;
  • для металлочерепицы – 60 см;
  • для профнастила – 90 см.

Все больше людей прибегают к самостоятельному возведению дома.

Причин для этого много, и каждый руководствуется собственными мотивами.

Но основная это экономия, конечно при условии знания дела.

Построить свой дом для каждого мужчины должно стать обязательным атрибутом успеха.

Вкладывать сбережения в недвижимость самое верное дело. Дом простоит десятилетия и со временем его стоимость только возрастет.

Разумеется, многое зависит от дизайна как внутренней, так и внешней части жилой постройки.

Для качественной постройки понадобится изучение технологии возведения мансардной крыши. Еще важный навык, знание столярного дела. Или можно самому изучить инструкции, которые детально описывают весь проект работы. Следует так же обратить внимание на то, что существуют различные .

Приступая к постройке необходимо озадачиться следующими вопросами :

  • Какие лучше использовать материалы при постройке мансардной крыши?
  • Сколько этапов работы предстоит выполнить?
  • Сколько человек понадобиться для помощи в постройке?
  • Какую мансарду вы желаете построить?

Лучше всего планировать постройку мансарды, устанавливая двускатную крышу с ломаной линией , так вы сможете получить максимально большую площадь будущего помещения.

Перед началом любого строительства следует разработать . Прорабатывая его, серьезно отнеситесь к указанным в расчетах цифрам, даже малейшая ошибка может привести к будущим повреждениям, как самой крыши, так и стен дома.

Так как сделать мансардную крышу? Данная статья поможет вам ответить на этот вопрос.

  • Для мягких кровель сплошная;
  • Для шифера разряженная.

Естественно существуют определенные правила установки мягкой кровли , вот они:

  • Если скатный угол крыши расположен в промежутке от 5 до 10°, тогда кровля имеет вид сплошного настила, применяется специальная водонепроницаемая фанера или доски ;
  • Когда наклонный угол крыши располагается между 10 и 15°, в этом случае кровля делается из бруса габаритами 45×50 миллиметров и с шагом 45 см ;
  • Если величина наклонного угла больше 15° для обрешетки применяется брус 45×50 мм, но с шагом 600 мм ;
  • Для зоны крепления конька монтируют дополнительный брус .

Обрешетка под мягкую кровлю

Монтаж мауэрлата и стропильной системы

Мауэрлат укладывается после того как были проведены работы по выравниванию чердака и размещению настила.

Благодаря размещению по периметру чердачного помещения мауэрлата все непрямые углы можно исправить .

В качестве материала используются брусья . Толщина подбирается под обрез стен.

Когда вы укладываете мауэрлат под бортик карниза, следует быть особо внимательным.

Следите, чтобы конструкция была безраспорной , потому что подкладывать дополнительные элементы нельзя. Придется разобрать часть внешней кладки стены и поднять внутреннюю часть стены.

Установка мауэрлата

Монтаж утеплителя

Утеплять чердачное помещение нужно в том случае, если вы собираетесь его обживать. В первую очередь стоит определиться с материалом, используемым в качестве . Лучшим решением будут специальные базальтовые плиты .

Плотность утеплителя нужна не менее 30-40 км на кубический метр , иначе неизбежно ее проседание в будущем. А толщина – 150 мм. Также в кровлю устанавливается специальная пленка, чтобы защитить от промокания.

Пошаговый монтаж утеплителя

Монтаж обрешетки и контробрешетки

После того как установлена основа , для усиления конструкции нужно устанавливать . Это необходимо если наклонный угол большой .

Контробрешетка устанавливается из мелких брусьев , которые накладываются поверх основной обрешетки, уже на уложенный гидроизоляционный слой . При установке контробрешетки между кровлей и основой образуется вентиляционное пространство, позволяющее повысить срок эксплуатации.

Монтаж обрешетки

Монтаж гидроизоляции и пароизоляции

Ломаная крыша своими руками требует установку гидроизоляции. Чтобы защитить крышу от проникновения влаги между кровлей и основой прокладывается специальный слой из рубероида или пленки . Контроборешетка помогает лучшей вентиляции, чтобы избавиться от эффекта парообразования.

Самой распространенной системой защиты от испарений является трехслойная конструкция — гидробарьер.

  1. Армированная решетка. Ее плетут из полиэтиленовых волокон.
  2. Антиконденсат или поробарьер.

Устанавливается гидроизоляция на стропила или обрешетку .

Монтаж гидроизоляции

Виды кровельных материалов и их монтаж

Рынок предлагает большой выбор кровельных материалов на любой вкус. У каждого из них есть свои достоинства и недостатки. Любой строитель в первую очередь смотрит на стоимость кровли, потом на его качества и срок эксплуатации.

Кровельный материал

Заключение

Строительство мансардной крыши требует особого усердия и кропотливой работы, если вы желаете получить качественный и итоговый результат. Придется много сил вложить не только физических, но и моральных.

Потребуется умный подход к работе, чтобы она завершилась без проблем. Встречая ряд препятствий, большинство хозяев обращаются к помощи наемных рабочих. Но с другой стороны, что может принести большее удовольствие как не проделанная качественная работа своими руками.

Полезное видео

В данном видео вы узнаете как собрать мансардную крышу:

Вконтакте

Оборудование мансардной комнаты существенно увеличивает жилую площадь дома. Даже неотапливаемая комната послужит дополнительной теплоизоляцией жилища.

Изготавливается мансардная крыша в виде ломаной двускатной конструкции , но существует множество других вариантов:

  • классическая двускатная крыша характеризуется простыми расчетами, работа по строительству стропил выполнима и для начинающего мастера, ее недостаток – низкий потолок;
  • односкатная – простой тип кровли, обеспечивающий одну полноценную стену в мансарде;
  • шатровая, имеющая четыре ската одинаковой величины;
  • многощипцовая – привлекательная и сбалансированная, но сложная конструкция.

Двускатная ломаная мансардная крыша дома позволяет получить достаточную высоту потолков в комнате и расширить комфортную площадь. Для ее постройки потребуется грамотно разработанный проект. Создать его самостоятельно – непростая задача, можно заказать в строительной компании или воспользоваться специальной компьютерной программой. Схема конструкции позволит рассчитать необходимое количество материала для стропил, утеплителя, гидроизоляции, кровельного покрытия. Угол наклона для скатов кровли рассчитывают с учетом рекомендаций производителя кровельных материалов, кроме этого учитываются климатические условия – снежная и ветровая нагрузка.

Особенности двускатной ломаной крыши

Нижняя часть стропильной системы устанавливается под углом в 60 ° , ее опорные столбы становятся каркасом для внутренних стен помещения. Угол в верхней части стропил не превышает 45 ° , что позволяет сократить количество используемого материала, но не в ущерб качеству покрытия. Дополнительную жесткость каркасу комнаты придают подкосы, которые крепятся к балке перекрытия и нижней части стропил.

Этапы строительства

  1. По периметру строения укладывается опорный брус – мауэрлат. Он крепится к несущим стенам и передает нагрузку со стропил на основание строения. К кирпичным или блоковым стенам мауэрлат крепится при помощи вмурованных анкеров или шпилек. Отметить места для сверления отверстий под крепление можно рулеткой или приложив брус на стену и придавив его до появления вмятин. Под брус обязательно укладывается рубероид для гидроизоляции. Мауэрлат надевается на анкеры и закрепляется гайками.
  2. Балки перекрытия представляют собой прочный брус из хвойных пород. Они укладываются на мауэрлат и выходят за периметр стен на 0,5 метра, чтобы увеличить площадь мансарды. Другой способ – крепление в специальные карманы, оставленные в кладке. Концы таких брусьев обязательно покрывают мастикой и рубероидом для защиты от влаги. Балки крепятся саморезами и уголками. Крайние брусья укладывают по уровню, для правильной установки остальных натягивают шнур. Оптимальный шаг балок – 0,6 м, он позволяет укладывать утеплитель без подрезки. Все балки выравниваются по высоте, при недостаточном уровне – подкладывают доски, если брус выступает – его стесывают.
  3. К крайним несущим балкам крепятся вертикальные стойки. Их высота и место установки определяется чертежом. После выставления по вертикали с помощью уровня и отвеса, стойки на время фиксируются укосинами из доски. После закрепления крайних стоек, между ними протягивается шнур, по которому устанавливаются остальные брусья. Каждая стойка ставится на балку и временно закрепляется, получается два параллельных ряда.
  4. Стойки скрепляются прогонами – досками, этот элемент необходим для придания жесткости конструкции. Сверху прогона помещают ригель, который соединяет стойки на противоположных сторонах. Затяжка крепится к стойкам металлическими уголками. Комплекс этих элементов ограничивает помещение мансарды. Чтобы сделать конструкцию прочнее впоследствии устанавливают подкосы.
  5. Перед установкой нижних стропил изготавливается шаблон, облегчающий работу. Чтобы каждый раз не проверять, как правильно отпиливать верхнюю часть стропил, берут доску и, приложив к прогону, обрезают под нужным углом. Это и будет шаблон. В нижней части стропил, которые крепятся к мауэрлату, вырезается паз. Если нижние стропила опирается на вынесенную балку, они подрезаются по месту и крепятся уголками, саморезами и гвоздями.
  6. Перед тем как построить верхние стропила, необходимо отметить центр кровли. Для удобства можно прибить доску к мауэрлату и торцевой затяжке, она послужит ориентиром для выравнивания стропил. Чтобы иметь возможность выполнить обрезку верхних стропил на земле, изготавливают шаблон. Для этого берут доску и прикладывают к прогону и отпиливают под углом. По шаблону выполняются все стропила, при правильной установке стоек, они все имеют одинаковый размер. Верхняя часть висячих стропил крепится металлическими пластинами или обрезками доски. Места стыковки с прогонами скрепляются уголками. Первыми устанавливаются крайние стропильные ноги, затем остальные. Подвесные стойки из бруса размером в 25×150 мм соединяют места крепления стропил друг с другом и затяжку.
  7. Нижние стропила требуют укрепления подкосами, для этого используют доску, прикрепленную болтами к стропилу и несущей балке. После установки всех подкосов убирают временные опоры. Собрав полностью стропильную конструкцию, зашивают фронтоны.

На стропильную конструкцию при помощи степлера крепится мембрана пароизоляции. Расстилание полотен начинается от карниза, необходимо их укладывать с нахлестом в 15 см и закреплять скотчем. Сверху настилается утеплитель, материал плотно укладывается, не допускается оставление зазоров. Для фиксации утеплителя набивается обрешетка . Она выполняется из планок, ширина которых от 10 до 15 см, а толщина ‒ 5 см. Эта часть работы заканчивается при внутренней отделке помещения.

С наружной стороны на стропила крепится гидроизоляция, защищающая кровлю от попадания воды. Материал фиксируется обрешеткой, на которую будет крепиться кровельное покрытие. Шаг между планками зависит от вида материала. Мягкая кровля нуждается в сплошной обрешетке , поэтому вся площадь мансардной крыши зашивается листами фанеры, обеспечивающей ровную и прочную основу.

При обшивании фронтонов оставляют место для окон, если они предусмотрены в конструкции.

Работа над самостоятельным возведением крыши – сложный и кропотливый процесс. Использование опыта мастеров, которые делятся секретами строительства в предоставленном видео, поможет понять последовательность и нюансы установки кровли.

Видео

В этом видео показано, как сделать мансардную крышу дома:

Фото

В стремлении максимально эффективно использовать любую доступную площадь в своем загородном доме владельцы рано или поздно приходят к обустройству мансарды . Причем многие мечтают справиться с этим самостоятельно.

Вот только знают ли они, что мансардная крыша своими руками возведенная, будет на самом деле надежной и долговечной, только если при ее устройстве следовать определенным правилам и требованиям. Было бы не совсем правильно утверждать, что строительство мансардной крыши по технологии сильно отличается от построения других крыш, однако, определенная разница все же есть. Так чем же отличается устройство мансардной крыши?

Разновидности мансардных крыш

Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.

Мансардная крыша: фото крыши с ломаными скатами

Крыша мансардного типа бывает нескольких видов:

Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.

Проекты мансардных крыш с двумя скатами

Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.

Мансарда двухскатной крыши

Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.

На заметку: для строений шириной до 6 м оптимальным считается вариант классической крыши с уклоном ската в 45 градусов. Для более широких подойдут остроконечные – с углом наклона в 60 градусов.

Конструкция мансардной крыши двухскатной

Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню , детскую , кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.

Конструкция мансардного этажа ломаной и щипковой крыши

Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.

Четырехскатная мансардная крыша

Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.

Важно: есть, однако, в таком решении и определенный недостаток. Если окна во время непогоды не будут плотно закрыты, то помещение зальет дождевая вода.

Вертикальные мансардные окна на датской вальмовой крыше

Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.

Скелет вальмовой крыши с мансардой

В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.

Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.

Куполообразная крыша

На этом многообразие мансардных крыш не кончается.

  • Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
  • Конические, сводчатые, купольные с изысканным дизайном и т. д.

Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.

Крыши домов с мансардой: фото основных вариантов перекрытия

Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.

Как рассчитать мансардную крышу

Конструкцию мансардной крыши по сравнению с обычной отличает наличие множества дополнительных элементов, к примеру, выходы на крышу или мансардные окна. Довольно часто в проекты мансард включают также балконы или террасы. Все это, естественно, несколько усложняет стропильную систему конструкции, вместе с этим и ее расчет.

Мансардную крышу возводят не только при строительстве дома, это может быть также и реконструкция нежилого чердака в жилое отапливаемое помещение, и тогда ее размеры и площадь могут быть сильно ограничены. Все это учитывается при выборе и расчете стропильной системы . Помимо стропил в несущую систему, как правило, включают стойки, ригели, подкосы, подвесы, и для каждого из них необходимо правильно рассчитать сечение.

Мансардная крыша: чертежи каркаса мансарды

Расчет площади кровли

Следующим этапом проводят расчет площади самой крыши. Простейшие варианты – это одно- и двускатная крыши. Для вычисления площади используют элементарные формулы из курса школьной геометрии: перемножаются длина и ширина ската. Для односкатной это и будет искомая величина, а для двухскатной полученные значения складывают.

Возьмем в качестве примера более сложную, ломаную поверхность. Для подсчета площади всю ее условно разбивают на отдельные элементарные геометрические фигуры, подсчитывают площадь каждой из них и результаты складывают.

План мансардной крыши поможет вычленить требуемые для расчета фигуры

Как рассчитать уклон крыши без погрешностей

Как построить мансардную крышу, чтобы она была комфортной и теплой , но вместе с тем безопасной, устойчивой к различным воздействиям, и уложиться в смету, соответствующую вашим возможностям? При сооружении мансарды необходимо учитывать все требования в целом, так как они, в той или иной степени, взаимосвязаны. К примеру,

  • при большом угле наклона нагрузка на стропильную систему намного уменьшается. Это с одной стороны, а с другой – сокращается полезная площадь мансарды, а материальные затраты существенно увеличиваются;
  • чрезмерно маленький уклон увеличивает климатические нагрузки, испытываемые кровлей, поэтому расчет ведется с учетом повышенной прочности. Вес конструкции при этом увеличивается, в силу чего существенно растут нагрузки на фундамент.

Связь между углом наклона и стропильной системой

При расчете угла наклона принимаются во внимание следующие факторы:

  • климатические условия, в частности, уровень осадков на данной местности, максимальные нагрузки ветровые и снеговые;
  • архитектурное решение;
  • конструктивные особенности дома и мансарды;
  • кровельный материал.
На заметку: для двускатной крыши оптимальным считается уклон от 45 градусов, а для ломаной – 60 для нижних и 30 для верхних скатов, соответственно. При таких параметрах при грамотно продуманном интерьере можно получить помещение, удобное для проживания.

Формулы для расчета угла наклона вальмовой крыши

Для индивидуального подсчета уклона достаточно знания азов геометрии. В разрезе со стороны фронтонов крыша чаще всего имеет треугольную форму. Имея значения высоты и основания, можно с легкостью подсчитать длину стороны и величину сопредельного с ней угла. В расчетах используют таблицы Брадиса, позволяющие по значению тангенса находят сам угол.

Как правильно построить мансардную крышу

Так, как сделать мансардную крышу, чтобы пространство под ней стало максимально удобным и полезным? Не будем заострять ваше внимание на описании и расчете стропильной системы и начнем поэтапное описание сборки мансардой крыши с установки мауэрлата.

Мауэрлата – это брус с квадратным сечением (100х100 или 150х150 мм), на котором держится вся кровельная конструкция. Более того, он равномерно распределяет нагрузку на фундамент и строительные конструкции. Он должен быть тщательно закреплен. К примеру, в кирпичных домах заливают балку из монолитного бетона, в которую монтируют крепежные шпильки, на которые и насаживают мауэрлат.

Мауэрлат, закрепленный к стене

Чтобы возвести ломаную крышу для мансарды прежде необходимо получить каркас для стен. Это – конструкция из установленных вертикально опорных стоек горизонтальными связками. Их высота с учетом требований к мансардному помещению должна быть не меньше 2 м. Стропильная система будет в дальнейшем собираться на каркас, поэтому опорные стойки устанавливают в соответствии рассчитанным до этого шагом стропил.

Возведение каркаса ломаной мансардной крыши

Порядок установки следующий:

  • по фронтам здания монтируют П-образные стойки;
  • строго горизонтально между ними натягивают шнур, в случае необходимости стойки подгоняют по высоте;
  • с ориентиром на шнур устанавливают остальные арки;
  • соединяют их горизонтальными перемычками.

Установка стропил

Монтаж стропил начинают с имеющих максимальный угол наклона.

Установка боковых стропил

В основании бруса вырезают паз, а верхнюю часть срезают под определенным углом. Затем каждое стропило крепят пазом к мауэрлату, а верхним концом основной конструкции.

Крепление стропил к мауэрлату

Следующий этап – установка верхних стропил. Здесь очень важно не нарушить центровку конструкции. Для этого можно сделать шаблон из длинных досок соответственно оптимальному углу наклона этих стропил.

Шаблон для верхних стропил

Затем по шаблону, для удобства сначала на земле, изготавливают Л-образные конструкции, подымают их на крышу и прочно закрепляют на каркасе.

Важно: для тяжелой стропильной конструкции в длинных мансардах (более 7 м) лучше установить коньковую балку, через которую нагрузки равномерно распределяться.

В зависимости от выбранного покрытия, на стропила набивают сплошную или разреженную обрешетку.

Кровельный пирог мансарды

Технология строительства крыши мансардного типа, как видите, не очень сложная, тем не менее будет полезно посмотреть как практически как возводится мансардная крыша своими руками. Видео материалы представляют также, как правильно выполнить крепежные узлы.

Мансардная крыша своими руками — технология строительства мансарды (+фото)

Вы хотите увеличить количество жилой площади в частном доме? Тогда нет ничего проще, чем сделать мансардную крышу своими руками. Зачем хранить на чердаке ненужный хлам, если там можно соорудить уютное семейное гнездышко! Получив некоторые навыки в строительстве мансарды, вы сможете справиться с этим процессом самостоятельно.

Мансардой называют чердачный этаж, фасад которого имеет форму ломаной или наклонной крыши. Высота линии, по которой пересекается плоскость крыши и фасада должна быть не меньше 1500 мм в соотношении с уровнем полов. Необязательно, чтобы мансардная крыша занимала всю площадь крыши. При этом жилая площадь под крышей может иметь разную форму. Мансардная крыша отличается делением ската на две части: пологая верхняя и более крутая нижняя. Так получается довольно большой объем дополнительной площади.

Разновидности

Во многом геометрия чердачного помещения влияет на конструктивное решение при изготовлении мансардной крыши.

Двускатная ломаная крыша

Двухскатная ломаная крыша для обустройства одноуровневой мансарды. Тут все решается просто – под обыкновенной двухскатной крышей обустраивается мансарда.

Типы мансарды

В таком случае у вас не возникнет особенных трудностей в процессе создания проекта и его воплощения в жизнь. Дело в том, что выполнять расчеты данной мансарды очень просто, а сделать стропильную конструкцию легко. Главный ее минус – это небольшое внутреннее пространство с невысокими потолками.

Двухуровневая

Мансарда двухуровневая. Данный вид обладает смешанным типом опирания. Считается одним из самых сложнейших сооружений и в вопросе проектирования, и вопросе строительства. В большинстве случаев данные конструкции проектируются как одно целое с домом. Делается это из-за разноуровневого размещения жилых комнат.

Одноуровневая с выносными консолями

Одноуровневая мансарда с выносными консолями. Данное сооружение также непростое, однако, просторные помещения и большие окна полностью компенсируют все трудности его создания. Особенность строения заключается в смещении и выдвижении за пределы общей формы одной из сторон здания.

Раздумывая над тем, какой вид крыши выбрать, следует прежде проанализировать расчет строительных работ. Дело в том, что возведение мансарды проводят с учетом нагрузок, приходящихся на перекрытие. Главное, чтобы мансарда соответствовала эксплуатационным и конструкторским требованиям.

Обратите внимание! Для обеспечения свободного передвижения по мансарде, вам следует выставить наивысшую точку комнаты так, чтобы высота ее была не меньше 2,5 м.

Стоит также подумать о форме стен, ведь они могут быть и прямыми, и наклонными. Разумеется, мансарда с прямыми стенами более удобна в эксплуатации. Да и с отделкой стен придется повозиться, если вы остановитесь на стенах с наклоном.

В отличие от обычной крыши с чердаком, мансардная – требует особенного подхода. Это обусловлено тем, что мансарда подвергается и внутреннему, и внешнему воздействию, из-за чего в утеплительных слоях скапливается конденсат. Ввиду этого, повышенного внимания требует паро- и теплоизоляция. Кроме того, важно правильно разработать вентиляционную систему, которая должна содействовать своевременному проветриванию.

Конструктивные особенности

Мансардная крыша строится на фермах ломаной конструкции. Тут вместо стяжки должно быть использовано межэтажное перекрытие. Монтажная система довольно сложна, особенно по сравнению с остальными видами крыши. Это объясняется тем, что если следовать заложенным пропорциям дома, высота потолков мансарды получится достаточно заниженной. Из-за этого в строительстве при обустройстве зданий с чердаком используется крыша, не имеющая ломаных линий. Такая мансарда будет иметь стены, расположенные под острым углом к полу. Таким образом, у владельца мансарды будут дополнительные возможности для воплощения дизайнерских идей. Освещение в скате крыши будет обеспечиваться специальными мансардными окнами. Их выполняют в форме отдушин, которые предназначаются для вентиляции мансарды и выхода при необходимости на крышу.

Для того чтобы обеспечить отвод воды от стены, рекомендуется стропильные ноги сделать с определенным запасом длины. Если речь идет о деревянном доме, тогда запас должен быть не менее полуметра. Ноги стропил необходимо упереть на балки потолка или же на бревно сруба. Для этого в конструкции должны быть предусмотрены шипы и гнезда. В каменной усадьбе под стропильные ноги нужно подложить брусья, распределяющие нагрузку от системы стропил равномерно по периметру стены. Брусья размещаются выше на 150 мм, чем верх перекрытия самой крыши-мансарды. Они изолируются от камня толевой прокладкой. Толщина пиломатериалов напрямую зависит от длины пролета и расстояний между фермами. Тут также должен быть учтен вид используемого кровельного материала и ряд дополнительных факторов, таких как ветровые, снеговые нагрузки и т.д.

Разумеется наиболее тяжеловесной является кровля из черепицы. Сечение брусков, используемых в качестве стропил, определяется степенью нагрузки. Оптимальное сечение – 5х15 см, а среднее расстояние между стропильными ногами должно составлять приблизительно 100 см.

Обратите внимание! Если уклон крыши превышает 45°, то расстояние необходимо увеличить до 120 или 140 см. Если же крыша будет подвержена высоким снеговым нагрузкам, то это расстояние следует уменьшить до 60 или 80 см.

Собственноручное строительство

Мансардное окно с балконом
  1. Вначале установите фронтоны.
  2. После этого между стропилами проведите укладку балок.
  3. Затем осуществите выравнивание и должную фиксацию всех элементов, которые входят в данную конструкцию.
  4. По краям закрепите листы фанеры.
  5. Теперь можно уложить кровельный материал.

Такая методика упрочняет конструкцию мансардной крыши, что только увеличивает уровень ее надежности.

Окно на потолке

Чаще всего окна устанавливают не в крыше, а в боковой стене. Тем не менее, люди осмелившиеся установить окна непосредственно в крышу не испытают от этого сожалений. Мало того, что это позволит создать уникальный дизайн, так мансардное помещение еще и наполнится дополнительным теплом и светом. Это особенно важно, если конструкция не очень хорошо освещается. Мансардные окна устанавливаются под определенным углом, варьирующимся от 45 до 70°. Они отлично сохраняют тепло в комнате и увеличивают освещение на 50%!

Утепление мансардной крыши

Для утепления мансарды следует провести гидроизоляцию по поверхности крыши, стен и пола. Что касается стен и крыши, то их обычно утепляют пенополистиролом либо минеральной ватой. Чтобы тепло удерживалось в мансарде, очень важно плотно уложить утеплитель на пол. Это может быть минеральная вата. Допустимо также утепление пенопластом. Уложить пенопластовые листы следует в 2 слоя. Их толщина должна составлять 50 мм. Что касается укладки утеплителя между стропил, то стыки листов одного слоя не должны совпадать друг с другом.

Схема утепленной мансардной кровли
Обратите внимание! Если вы неправильно утеплите мансарду, то летом в ней будет невыносимая жара, а зимой – стужа. Поэтому к этому процессу стоит отнестись со всей серьезностью.

Вы уже делали мансарду? Как вам удалось справиться с задачей? Что бы вы посоветовали новичкам? Пишите свои комментарии к статье! Ваш опыт может быть полезен и другим людям!

Видео

Посмотрите, как не надо строить мансарду. Ошибки проектирования:

Фото

Размер стропильной системы Прибавляем величину свеса Общий размер Наращивание с помощью двух досок по 60 см Крепим соединительными пластинами Разметка Устанавливаем стойки Собираем коробку Закрепляем по центру потолочную доску Делаем скаты Размечаем и подгоняем стык Размечаем и погоняем стык потолочной доски Разметка и оформление нижнего ската Строим боковую часть мансарды Примеряем и отрезаем лишнее сверху и снизу Конструкцию устанавливают каждые 70 см

Двускатная крыша для дома 10 на 12 с мансардой

Двускатная крыша дома имеющего в основании прямоугольник

Построить «двухскатную крышу дома имеющего в основании прямоугольник» размером 10 на 12 метров своими руками, не так-то сложно. Для этого надо иметь строительные навыки и уметь пользоваться технической литературой, чтобы выполнить расчёт, монтаж и выбрать подходящий вариант типового проекта. Для частных застройщиков предлагаются различные подробные описания, как выглядит стропильная система. при этом прилагаются различные фото и примерный расчет.

Конструкция двухскатной крыши

Стропильная конструкция двухскатной крыши для частных одноэтажных домов считается наиболее простой и надёжной. Монтаж своими руками и расчёт системы особых сложностей не вызывает. Она представляет собой конструкцию, с определённым углом наклона, поддерживающими стойками и обрешеткой. Вся стропильная конструкция держится на мауэрлате, который прикреплен к стенам при помощи анкеров. Расчёт шага стропил и высота кровли зависят от вида покрытия.

Чем тяжелей материал для кровли, тем меньше межстропильное расстоянием и тем больше угол наклона. Размер и сечение обрешётки также зависят от покрытия частных домов.
В качестве покрытия применяются черепица цементная, керамическая, пластиковая и металлическая. Также может применяться стальной профнастил и ондулин. Монтаж покрытия частных домов можно выполнить своими руками.

Как рассчитывается угол наклона крыши

Угол наклона двухскатной крыши одноэтажных частных домов размером 10 на 12 метров, рассчитывают в зависимости из снеговой, дождевой и ветровой нагрузки, а также какое применяется покрытие. Если планируется конструкция крыши с мансардой, то выбирают угол, который позволит максимально увеличить площадь мансарды. Чем больше угол наклона и высота кровли, тем больше увеличится расход кровельного материала и древесины. Наиболее часто используемые наклоны двухскатных крыш от 30 до 45 градусов.

Чем сильней ветровая нагрузка, тем меньше угол наклона и, наоборот, при большой нагрузке от снега угол должен быть больше. Крыши, покрытые обыкновенной черепицей или ондулином, имеют больший угол.
Можно расчёт крыш выполнить калькуляторами, которые имеются в интернете. Но этот расчёт может быть не всегда верным, поэтому лучше пользоваться услугами проектировщиков или опытных строителей.

Какой бывает система стропил

Стропильная система бывает двух видов:

  1. Наклонная кровля. По этой схеме стропила опираются концами на стену, а середина поддерживается промежуточными опорами. Такие крыши применяются в одноэтажных домах шириной от 10 до 12 метров и длиной стропил до 10 метров. См. фото
  2. Висячая кровля. Здесь стропила опираются только на стены, без промежуточных стоек. Для уменьшения распирающего усилия на стены, на стропила устанавливают затяжки, которые соединяют стропила. См. фото

Стропила опираются на мауэрлат, который расположен по всему периметру стен. Наслонная конструкция предусматривает коньковый мауэрлат.

Виды двускатных крыш

Двухскатные крыши бывают нескольких видов:

  1. Симметричная. В этом случае оба ската имеют одинаковые размеры и угол наклона.
  2. Ассимметричные. Имеют разные угол наклона и размеры. Эта система применяется там, где необходимо увеличить площадь мансарды и накрыть пристройку.
  3. Ломанные. Такая стропильная конструкция используется в домах с мансардой и пристроенными беседками или гаражами. Эта система более сложная в монтаже.

Для наглядности можно посмотреть фото видов двухскатных крыш.

Пошаговая инструкция монтажа

Перед тем как начать монтаж своими руками, необходимо произвести расчет сечения применяемого пиломатериала.

Выполняется монтаж мауэрлата на стены при помощи анкеров.

Определяется угол наклона стропильной ноги и соединяют обе стропилы в коньке.

Выставляют все стропильные фермы на временные опоры.

Устанавливают затяжки или дополнительные подпорки сечением 10 на 10 или 12 на 12 см.

Узлы крепления стропил к мауэрлату укрепляют скобами, болтами или длинными гвоздями.

Монтируют обрешётку под выбранное покрытие.

Прибивают антиконденсатную плёнку и ложную обрешётку.

Выполняют пропитку всех деревянных конструкций составами от возгорания и гниения.

После этого можно покрыть дом кровельным материалом

Все эти работы можно выполнить своими руками без помощи специалистов.

Построить» двухскатную крышу дома имеющего в основании прямоугольник» можно своими руками. Для этого надо произвести тщательную подготовку. Выбрать соответствующую конструкцию и покрытие. Подготовить пиломатериал необходимого сечения. Правильно установить анкера для крепления мауэрлата. Подобрать необходимые элементы крепления. С таким подходом успех обеспечен.

Наличием в доме пластикового окна уже никого не удивишь, скорее вызывает недоумение его отсутствие в квартире, ведь данный продукт.

Каркасные дома (щитовые) приобретают все большую популярность, поскольку их возведение настолько не сложно, что их достаточно просто возвести своими.

Каркасные дома – один из самых распространённых в России видов коттеджей. Преимущества –цена строительства сравнима со стоимостью квартиры (одноэтажный.

Для увеличения полезной площади дома за счет такого дополнения как каркасная пристройка (или несколько пристроек) можно использовать два варианта.

Проблема отопления дома знакома каждому владельцу частного дома. Один из способов решения такой проблемы – покупка газовых котлов. Порою.

И так, мы разобрались с типами крыш и выбрали материал, которым будем ее укрывать. Но встает вопрос, а какой высоты строить крышу, что бы она была комфортной и безопасной в эксплуатации. Вот об этом мы и поговорим в этой статье.

Оказывается, высота крыши имеет большое значение. Во-первых, чем больше угол ската, тем меньше будет залеживаться зимой снег. Во-вторых, от ее значения зависит комфорт использования мансардного пространства, если у вас второй этаж жилой. В-третьих, затраты на работы по укрытию крыши, так как чем выше конек, тем больше материалов потребуется использовать. В-четвертых, большая площадь покрытия крыши будет испытывать значительную ветровую нагрузку. Чтобы компенсировать риски придется делать мероприятия по усилению конструктива крыши.

Мы уже с вами рассмотрели различные типы крыш. Давайте рассмотрим расчет высоты крыши на примере двухскатной крыши. Двухскатная крыша имеет два ската, которые опираются на отдельно стоящие, налегающие друг на друга пары стропил. Пары связаны между собой обрешеткой. С торцов крыши выполнены фронтоны. Они завершают фасад дома. У двухскатной крыши фронтоны треугольной формы. На фронтонах обычно располагаются слуховые окна, если подкрышное пространство не эксплуатируется или окна мансарды, если второй этаж жилой.

Для правильного расчета высоты двухскатной крыши, необходимо определиться с углом наклона скатов. Этот показатель можно посмотреть в нормативных документах, которые называются Свод правил СП20.13330, регламентирующих этот вид работ. Он основывается на СНиП 2.01.07-85* “Нагрузки и воздействия”. В документе описана формула расчета снеговой нагрузки для двускатной кровли и формула ветрового воздействия. В зависимости от региона и его погодных особенностей, допустимый показатель угла наклона крыши разный. В центральных регионах России этот показатель колеблется от 30 до 45 градусов.

Определив наклон скатов, можно произвести расчет высоты конька. Здесь вам придется вспомнить школьный курс геометрии. Если представить крышу в виде треугольника, нужная высота конька будет являться неизвестным катетом «a», который поделит его площадь на два прямоугольных треугольника. Формула расчета катета выглядит так: a=b*tg α. Второй катет «b» мы найдем, если разделим ширину дома пополам. Проектирование двускатной крыши обычно выполняется по длинной стороне строения. Зная градус уклона, мы, воспользовавшись таблицей, определим тангенс угла.

Подставив все необходимы данные в формулу, мы сможем посчитать искомую величину. Рассмотрим расчет на простом примере:

Дано: дом 10х12, угол наклона кровли 40 градусов.

Ширину дома, равную 10 метров, делим пополам. Следовательно, катет b=5. Тангенс 40 градусов равен 0,84.

Итого, оптимальная высота конька получится: а=5*0,84=4,2 метра.

Может так случиться, что расчетная высота конька будет не достаточной для оптимальной эксплуатации мансардного этажа. В этом случае вы можете немного поднять точку примыкания крыши к боковой стене второго этажа над уровнем пола. Для того, чтобы дом остался одноэтажным, и вы не оплачивали налоги за площадь второго этажа, точка примыкания должна быть меньше 1,5 метра.

В следующей статье я расскажу о тепловом насосе .

Cтропильная система двухскатной крыши

Приступая к проектированию дома, необходимо учитывать все конструктивные мелочи, начиная от закладывания фундамента и заканчивая возведением крыши. Среди огромного разнообразия форм и конструкций наиболее распространена классика в оформлении крыши. В данной статье мы подробно разберем, что представляет собой стропильная система двускатной крыши, в чем состоят ее особенности и хитрости монтажа.

Содержание

Двускатная крыша: основные моменты и понятия

Двускатная кровля представляет собой два ската прямоугольной формы, базирующихся на опорных боковых стенах дома и соединенных коньком. Тыльная торцевая и лицевая стороны кровли (фронтоны) служат продолжением стены и обшиваются досками.

В саму конструкцию двускатной крыши входят аналогичные строительные составляющие, что и у других скатных кровель, а именно: стропильные элементы, слои утепления перекрытия холодного чердака. паро- и гидроизоляция, покрытие крыши (шифер, металлочерепица, профнастил, ондулин и т. п.). Устройство крыши из металлочерепицы видится наиболее оптимальным. В процессе обустройства пристальное внимание стоит уделить таким узлам, как проходы дымовых труб и вентиляционных шахт через кровельное покрытие, устройство конька.

При возведении коттеджей и малоэтажных зданий стропильная система двускатной крыши может выполняться самостоятельно, главное – правильно сделать несложный расчет конструкции. Данный вид кровли ценится не только за ощутимую экономию на материалах и относительно низкий уровень сложности работы, но также за возможность применения различных дизайнерских идей, придающих дому привлекательность и индивидуальный стиль.

Важно знать: Перед началом работ по возведению двускатной крыши следует оценить собственные возможности и проконсультироваться со специалистами для уточнения необходимых специфических приемов и навыков.

Особенности строения двускатной крыши

схема стропильной системы двухскатной крыши

Конфигурация крыши зависит от выбранного проекта дома, вида кровли и самого назначения помещения под кровлей – будет ли это просторная студия с мансардой либо обыкновенный чердак. Однако и в том и другом случае крышу необходимо утеплить крышу деревянного дома и проводить гидроизоляцию.

Наиболее рациональным и оптимальным в плане использования полезного пространства является ломаное устройство стропильной системы двускатной крыши. В этом случае образовавшееся пространство можно оборудовать под дополнительное жилое помещение. Построение ломаной кровли включает в себя совмещение в единую конструкцию висячих и наклонных стропил. Получившийся стропильный каркас посредством связей, раскосов и выполненных по диагонали подкосов обретает необходимую жесткость и устойчивость.

Строение крыши дома включает в себя следующие основные элементы:

Источники: Комментариев пока нет!

Строительство современного частного дома можно назвать архитектурным творением. Если раньше все постройки в основном строились из кирпича, и максимальным украшением здания было возведение пристройки, то современные конструкции иногда выходят за грани разума. Сложные формы коробки и кровли, балконы, мансардные окна – все это стало возможным благодаря появлению новых материалов. Да и сами стены стали возводить не только кирпичные, а из пеноблока, газобетона и других материалов. А когда дело доходит до крыши, самым востребованным вариантом является вальмовая конструкция.

Разновидности вальмовых кровель


Для тех, кто первый раз сталкивается со строительством надо объяснить, что вальмовая крыша – это обычная четырехскатная конструкция.

Однако, в зависимости от сложности форм, она подразделяется на следующие виды:

Каждый тип кровли индивидуально подбирают под определенные размеры дома, руководствуясь сложными расчетами.

Пример проекта четырехскатной крыши для каркасного дома


Быстрыми по возведению считаются каркасные дома. Для их покрытия используют скатные или плоские с незначительными скатами крыши. Самой эффективной и популярной на каркасном доме является вальмовая крыша.

Возведение крыши всегда начинается с проектирования. Кроме эстетичности, кровля должна иметь прочную конструкцию и в то же время не создавать большого давления на стены здания.

Разрабатывая проект четырехскатной крыши на каркасном доме надо учитывать массу всех материалов. Сюда входит стропильная система и кровельный пирог. Плюс надо добавить нагрузку работающих на кровле людей и установленного дополнительного оборудования, например, антенны, мансардные окна, лестницы и др. Если чердак будет жилой, к общей нагрузке надо добавить вес мебели, будущих перегородок и напольного покрытия.

Другой важный фактор, требующий учета – это нагрузка от ветра и атмосферных осадков. Вальмовая крыша отличается устойчивостью к природным катаклизмам, но для каждого региона индивидуально рассчитывают угол наклона скатов.

Внимание! Прочность всей кровли во многом зависит от узлов соединения мауэрлата и стропильных ног.

На этом видео показано, как увеличивают жесткость стропил:

Прочность кровли зависит от стропильной системы. Здесь правильно надо рассчитать сечение и размеры деревянных элементов, плюс, точно определить лучший метод их соединения. Эту работу лучше доверить специалисту. По расчетам, можно начинать изготавливать стропильную систему. Но здесь существует более простой вариант. Фермы можно приобрести готовые у мастеров. Для неопытного человека это сэкономит время и средства, так как сделать первый раз без брака ферму не удастся. Существует несколько видов стропильных ферм, модели которых можно увидеть на фото.

Важно! Прочность стропильной системе придают сухие материалы. Сырую древесину со временем поведет, что грозит деформацией кровельного покрытия вместе с каркасом.

На этом видео можно увидеть стропильную систему вальмовой крыши и эркера:

Прямоугольник или квадрат


Неважно, какой дом, каркасный, из газобетона или кирпича в первую очередь надо обратить внимание на форму и размер коробки. Это играет существенную роль в определении вида вальмовой кровли.

Если коробка представляет квадрат, то здесь идеальным вариантом станет шатровая крыша. Ее часто выбирают для больших домов размером 10х10 или 12х12. Хотя, не менее привлекательно она смотрится и на малых постройках размером 8х8. А при желании удлинить квадратный дом, под свес шатровой крыши можно организовать строительство пристройки с односкатной кровлей. Даже если коробка дома не квадратная, все равно можно выстроить шатровую крышу, главное, чтобы постройка имела правильную форму многоугольника.

Для дома прямоугольной формы шатровая крыша не пойдет. Здесь надо выбрать предпочтение между другими разновидностями вальмовой кровли.

Дизайн вальмовых крыш


Вальмовая крыша для дизайнеров является настоящей находкой. Ее используют при проектировании мансарды, украшают окнами, балконом, эркером. Современное кровельное покрытие позволяет придать постройке любой архитектурный стиль. Эффектно смотрятся пристройки под идентичным кровельным покрытием или прозрачные из поликарбоната.

Вальмовая крыша удачно смотрится на домах, беседках и других строениях. Существует много конструкций отличающихся внешним видом и устройством.

По рейтингу можно выделить самые популярные и часто используемые варианты:

Каждая модель кровли может приобрести индивидуальность благодаря дизайнерским разработкам и установкой дополнительных элементов.

Как быть с балконом


Вальмовая крыша с балконом по технологии возведения схожа с традиционной конструкцией. Отличие лишь в том, что для балкона необходимо крышу немного удлинить. Перед началом строительства предусматривают люнет по ширине будущего балкона. Высота проема должна обеспечивать свободный проход человека. Между перекрытием дома и верхней частью проема монтируют перегородку с дверью. Открытая часть мансардного пола между стеной и крышей будет основанием для балкона. Оставшиеся боковые проемы закладывают кирпичом.

В финале монтируют парапет. Довольно часто его изготовляют металлическим. Если продолжение балкона заканчивается выносной плитой, ее необходимо хорошо укрепить. Как вариант, под плиту устанавливают колонны или отводят место для пристройки.

Пристройки к дому под вальмовой крышей


Особенности выбора типа пристройки к дому определяется конструкцией крыши. Примыкающие к дому пристройки могут находиться под единым покрытием или иметь отдельную собственную кровлю. В первом случае кровельное покрытие пристройки делают из того же материала, чем покрыт весь дом.

Во втором варианте, крыша пристройки может примыкать к дому с торца или со стороны ската. Существует несколько видов сопряжения, которые можно увидеть на схеме:

  • А – единая крыша;
  • Б – верх кровли односкатной крыши пристройки находится на уровне свеса здания;
  • В – скаты крыш пристройки и здания соединены между собой по всей ширине;
  • Г – если длина пристройки меньше длины здания сопряжение крыш происходит в нескольких местах.

В любом случае, чтобы стекающая с крыши дома вода не попадала в веранду, кровля пристройки должна заходить минимум на 100 мм под кровельное покрытие здания.

Если говорить о популярных конструкциях веранд, то чаще всего встречаются пристройки с односкатной крышей. Они просты в исполнении, привлекательны, а после проведения мероприятий по утеплению могут использоваться даже зимой.

С эстетичной стороны привлекательными являются арочные пристройки из поликарбоната. Прозрачную комнату обычно используют под оранжерею или летнее место отдыха.

Дом из газобетона под вальмовой кровлей


В последнее время популярны стали дома из газобетона. Это довольно легкий строительный материал, с которого можно быстро выстроить жилье. Недостаток здания из газобетона заключается в обязательной декоративной отделке фасада. Вальмовая крыша является идеальным выбором для подобной постройки, но требует дополнительных расчетов. Дело в том, что стены из газобетона не такие прочные, как из кирпича, поэтому давление кровли на фасад должно быть минимально.

Как выход из ситуации, стены из газобетона можно усилить армопоясом, а под крышу установить мощную колонну, как показано на фото. В этом варианте возле дома под одной крышей получится открытая веранда-навес.

Если рассмотреть проект этого дома из газобетона, то при его габаритах 10,32х9,3м полезная площадь составляет 95,8 м2.

Рассматривая план нижнего этажа здания из газобетона можно увидеть, что входные проемы выполнены группой из комнат в коридор. Комната, обозначенная цифрой 5, отдана под санузел. Имеется отдельная кухня, большой зал, спальня плюс свободное жилое помещение, которое можно использовать на свое усмотрение.

На схеме фасадов здания из газобетона можно увидеть, как идеально сюда подходит вальмовая крыша. Веранда и слуховое окно придают изюминку простому строению.

Общая высота от фундамента до конька составляет 5,9 м, где нижнему этажу отводится 2,65 м, а остальное пространство отдано под чердак.

На этой схеме видом сверху хорошо показана вальмовая кровля дома из газобетона. В данном случае углы скатов составляют 30о.

Видео стропильной системы дома с газобетона:

Заключение


Определившись с конструкцией вальмовой кровли, рассчитав все нюансы до мельчайших подробностей, можно приступать к ее возведению.

Автор статьи: Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Современная мансарда – это помещение с наклонными или частично наклонными стенами, а порой и потолком. Благодаря наличию мансарды в доме существенно сокращаются теплопотери, а любое жилое помещение лишним быть не может. Так, мансарда обычно служит замечательной гостевой комнатой, библиотекой, мастерской, рабочим кабинетом и просторной гардеробной.

Причем конструкция двускатной мансардной крыши может быть как классической, с прямыми скатами, так и ее отдельным видом – ломанной, более удобной и современной. И у каждого из варианта – свои преимущества!

Виды мансардной двускатной крыши

Вы удивитесь, но под понятием двускатная крыша способны прятаться удивительные открытия в виде смещенного центра, разных углов и других архитектурных хитростей. Потенциал огромен, тогда как, например, односкатные и шатровые крыши для обустройства мансарды подходят менее всего.

Если говорить в общем, то основных видов двускатной мансардных крыш всего два:

Вариант #1 – мансарда под классической двускатной крышей

Вот самый простой пример конструкции мансардной крыши. Так, вдоль несущих стен закреплена нижняя часть ската, представленная в виде прямоугольных треугольников. Собирают их, как наслонные стропила, и дополнительно связывают схватками. Причем одна из боковых сторон – это будущий каркас для стен мансардной комнаты и, в то же время, опорная стойка. А соединяют верхнюю часть крыши висячие стропила, при помощи затяжки.

В общем для устройства мансардного помещения подходит и обычная двускатная мансардная крыша с фронтонами. Тогда в чем же конструктивная разница между обычной двускатной крышей и ломаной двускатной крышей, которую еще называют мансардной? Дело в том, что при расчете и проектировании стропильной системы первой принято брать во внимание такие параметры:

  1. Вес кровельного материала.
  2. Вес стропильной системы.
  3. Климатические особенности местности.

А вот при проектировании мансардной крыши этих пунктов – целых пять:

  1. Вес кровельного материала.
  2. Вес стропильной системы.
  3. Ветровая и снеговая нагрузка местности.
  4. Вес материалов, которые входят в кровельный пирог: тепло-, гидро- и пароизоляция.
  5. Вес всех элементов внутренней отделки мансарды.

Поэтому решайте!

Вариант #2 – мансарда под ломанной двускатной крышей

Ломаная крыша – это покатая крыша, состоящая из двух основных частей – верхней крутой и нижней, более пологой. Причем нижняя часть может быть даже с углом 90°.

Ломанную двускатную крышу как раз и строят для того, чтобы разместить под ней мансарду. Если говорить о геометрии, в основе ломанной крыши – прямоугольники, над ними – треугольники и еще два уже прямоугольных треугольников с каждого бока. Мансарда под такой крышей получается просторной, с высоким потолком и комфортной геометрией.

Строительство такой крыши также не предоставляет никаких сложностей:

  • Сначала на балки перекрытия дома ставим опорные стойки каркаса.
  • На стойки укладываем прогоны так, чтобы они оказались параллельны стенам.
  • На готовый каркас монтируем верхнюю часть конструкции – висячие стропила.

Хотя, есть и некоторые особенности:

Вариант #3 – мансарда под крышей с выносными консолями

Еще один популярный вариант мансардной крыши – крыша с выносными консолями. Если балка перекрытия выносится за несущую стену, тогда стропильную ногу уже следует опирать на нее, балку, а не опорный брус, и обязательно усиливать стропила подкосами. К чему такие хлопоты? Значительно увеличивается жилая площадь мансарды!

Вариант #4 – мансарда не на всю ширину крыши

Крышу обычно располагают по всей ширине здания, но не всегда. Нередко такую крышу делают только с одной из сторон от продольной оси, а вторая сторона накрывается более крутой скатной кровлей. Это называется несимметричной кровлей.

И если стены мансарды повторяют скаты такой кровли, такой интерьер считается оригинальным. Правда, для некоторых людей психологически комфортнее, когда комната – это комната, со своей строгой геометрией и без наклонов.

Важные особенности такой постройки

Особенность конструкции мансардной крыши в том, что такая стропильная система изготавливается из стропил и стоек, которых обрезают в местах переломов скатов под определенным углом. Да, вся сложность только в соединениях! И все, что вам нужно, это точно определить угол наклона верхней части крыши, правильно рассчитав будущие нагрузки на крышу и высоту потолка мансарды.

Крайне важно, чтобы вся мансардная крыша, включая внутреннюю стропильную систему, получилась максимально легкой конструкцией. Почему так? Потому, что мансарда, как жилое помещение, еще будет утепляться и отделываться изнутри, еще будет стоять мебель, ходить человек (да и не один). Также учтите, что современные мансарды оснащены всей необходимой инженерной коммуникацией: вентиляцией, отоплением, электричеством, кондиционированием и даже порой и вытяжкой.

Все это – немалая дополнительная нагрузка на весь дом, и в частности на фундамент. А потому старайтесь хотя бы саму крышу сделать легкой, но прочной. И проще всего экономить как раз на кровельном покрытии. Самый простой вариант такой:

Стропильную систему мансардной крыши принято сооружать по принципу висячих стропил. У этих стропил нет средних опор, а потому под крышей образовывают внутреннее единое пространство без лишних опор. Потому система висячих стропил еще называется беспрогонной.

Как это происходит? Висячие стропила опираются друг на друга и на наружные стены. Создается так называемая распорная сила, ведь стропила все время пытаются как бы разъехаться в разные стороны. Но их крепко держат балки-затяжки (их еще называют ригелямми) у основания, которые одновременно служат для мансарды балками перекрытия, причем для такой крыши эти затяжки устанавливают немного выше, чем у будущего неиспользуемого чердака.

Но мансарда под ломанной крышей получается всегда более просторной, поэтому при пролете от 6 м дополнительно стропильные фермы еще подпирают раскасами и стойками на прогоны. Это важно сделать для того, чтобы нижние части стропильных ног не превышали в длину 4,5 м.

Материал, шаг и сечение стропил

Еще один момент: для устройства стропильной системы мансардной крыши брать нужно только влагостойкую древесину для изготовления стропил (если вы решили именно дерево, а не металл), и обязательно дополнительно ее обрабатывать специальными пропитками. Т.к. со временем начинает терять свои свойства любая гидро- и пароизоляция, и плохо, если стропила начнут слишком быстро гнить.

Вот почему нередко стропильную систему для мансардной крыши сегодня выполняют из ЛСТК – легкого стального материала с тонкими стенами. Это, конечно, обойдется вам дороже обычной древесины, зато и преимуществ будет немало. Одна из самых ценных которых – мобильность.

Да, вы действительно в любой момент можете разобрать крышу и сделать из нее другой вариант, с новыми другими элементами. А в голову после того, как мансарда будет обжита, может прийти многое: и соорудить балкон, и расширить жилое пространство на другое крыло, и приподнять еще немного потолок. Поэтому, если вы любите экспериментировать – останавливайтесь на этом варианте.

Отметим, что и возиться с такой стропильной системой приятнее. Ведь нужен минимальный набор инструментов: заклепочный механизм и шуруповерт. Не сложнее детского советского конструктора!

Практикуются, конечно, и комбинированные варианты, когда стропильную систему для мансардной крыши делают и из металлического профиля, и из древесины. Но обычно такой метод применяют тогда, когда планируют некоторые детали конструкции сделать декоративными.

Рассчитывая шаг стропил мансардной крыши, берите во внимание такие факторы:

  • Будущий вес кровельного материала, который легко рассчитать по специальной таблице.
  • Угол наклона скатов.
  • Снеговые и ветровые нагрузки в вашей местности.
  • Вес кровельных элементов.
  • Антенны, декоративные окошки и тому подобное.
  • И, наконец, о чем чаще всего вообще забывают – вес человека, который периодически будет делать ремонт кровли.

В среднем стандартный шаг мансардной крыши колеблется в пределах 70-120 см. Ввиду этих факторов учитывайте, что шаг стропил при одних и тех же используемых материалов у мансардной крыши будет чаще, чем у обычной.

Важен также фактор комфорта в мансарде, который немало влияет на выбор параметров конструкции двускатной крыши:

Тепло-, гидро- и пароизоляция

Мансардная крыша отличается от обычной в первую очередь тем, что чердак у нее есть, но представляет собой уже только небольшое подкровельное пространство между покрытием и внутренней теплоизоляцией. Причем теплоизолировать мансардную двускатную кровлю нужно обязательно. Ведь теперь это – используемое жилое помещение, а там, где живут люди, всегда есть водяные пары. Они выходят из дыхания человека, чашечки кофе, глажки утюгом и по многим другим причинам. А в сочетании с теплом жилого помещения – это далеко не лучший вариант для любого кровельного покрытия.

Далее, поднимающийся вверх теплый влажный воздух нагревает кровельное покрытие так, что зимой на нем легко тает снег. И талая вода начинает течь не только во все щели и трещины, пробираясь внутрь, но и скатываться по самой кровле – к более холодному карнизу, где снег не растаял вообще. Там она снова замерзает, оказавшись без теплой мансарды внизу, и образуется наледь.

Последствия: забитые и разрушенные водостоки, огромные сосульки и постоянно сваливающийся на голову снег. Вот почему, раз уж вы планируете жилую мансарду, включайте в проект и ее изоляционные работы: тепло, гидро- и пароизоляцию. Причем продумывать все это нужно тщательно: мансардная крыша достаточно быстро теряет свое тепло из-за большой площади соприкосновения с окружающей средой. А потому важно создать один непрерывный изолирующий контур по всему периметру.

Организация подкровельной вентиляции

Кроме того, по-другому уже устраивается и вентиляционная система мансардной крыши.

Выбор кровельного покрытия

Есть свои тонкости и выборе кровельного материала для такой крыши. Так, здесь важны звукоизолирующие качества. Ведь постоянный шум и периодический грохот от дождевых капель способны привнести немало дискомфорта.

Кровельное покрытие должно быть настолько легким, насколько это возможно, ведь мансардная крыша сама по себе и со своим внутренним наполнением уже оказывает немало давление на фундамент.

Подробнее про выбор покрытий читайте в этой статье.

“Правильные” мансардные окна

Немного сложности в свою очередь привносят мансардные окна – без них ведь никак. В случае с ломанной мансардной кровлей все проще, окна делаются прямыми и особо при строительстве не мешают. А вот у классической двускатной крыши их придется сооружать наклонными, что доставляет немало хлопот.

Мансардные окна хороши тем, что свет от них распространяется равномерно по всему помещению и нет глухих боковых отсеков. В зависимости от формы самой кровли такие могут быть прямым, наклонными и в сочетании.

Как переделать обычную крышу в мансардную?

Нередко уже существующую двускатную крышу переделывают в мансардную. Все потому, что еще на этапе строительства решили сэкономить средства и доделать заветное подкровельное жилище со временем. Тем более, что многие действительно так поступают и все получается.

Скажем так: все-таки лучше проектировать мансардную крышу еще на этапе проектирования фундамента, это и технологически грамотнее, и надежнее, даже если в этом сезоне вы утеплять и отделывать ее не будете. Но раз уж решили переделывать уже готовую двускатную – и это возможно. Например, другого варианта и не получится, если вы приобрели уже готовый дом.

Итак, при переделке первым делом рассчитайте вес будущей мансардной крыши и несущую способность имеющегося фундамента. Говоря простым языком, вы должны удостовериться, что фундамент был построен с запасом и готов выдержать немного больше веса, чем сейчас.

Вторым шагом нужно пригласить специалиста посмотреть на чердачное перекрытие. А рассчитано ли оно, что на нем будет стоять мебель и будут ходить люди? И то, что вы без опаски ступаете на чердак не говорит ни о чем. Большинство видов кровельного покрытия тоже рассчитано на то, что время от времени по ним будет ступать человеческая нога – ремонт-то нужно делать, но не постоянно. Все рассчитано и можно приступать к строительным работам? Тогда идем дальше.

Самая важная задача сейчас перед вами – решить, будете ли вы менять форму крыши. Да, иногда приходится приподнимать скаты и делать из классической двускатной кровли – ломаную. Процесс этот трудоемок, но все реализуемо. Усиливают стандартную скатную кровлю при помощи треугольных стропильных ферм, которые удобно крепить и к крыше, и в качестве отдельных элементов.

И, самый ответственный момент реконструкции – перераспределение нагрузки. Итак, балки и стропила усиливают накладками, которые связываются стойками. Затем к подкосам и усиленным стропилам крепят затяжки. И если нагрузка с кровли идет на балки перекрытия рассредоточено (это часто бывает, когда стропильные фермы располагаются с маленьким шагом), тогда все эти изменения помогут изменить направленность нагрузки всей крыши.

Вот почему есть смысл запланировать мансарду заранее, даже если на ее реализацию нет средств: на этом этапе хватит и гидроизоляции.

Открытые элементы в интерьере мансарды

Что интересно, в конструкции современных мансардных крыш бывают и открытые элементы: балки, части внутренних стропил и подобные им элементы. Все это эффектно вписывается в выбранный стиль интерьера, да и для строительства не нужно переживать, как бы что не осталось на виду после отделки.

Что за интерьер? Во-первых, речь идет о таком стиле, как французский прованс. В нем приветствуются голые балки из дерева с сочетанием нежно-белого цвета потолка и стен, натуральные ткани в мелкий цветочек и такая же экологичная деревянная мебель темных тонов. Нынче в моде! А повредить этому стилю не способна даже огромная балка посередине мансарды. Ведь, как вы помните, именно французский архитектор придумал использовать подкровельное пространство как жилое, а потому подобные конструктивные мелочи довольно гармонично сочетаются с прованским стилем, а иногда еще и выступают главными стилевыми акцентами.

Второй не менее популярный стиль – хай-тек. Вот здесь напоказ можно и нужно смело выставлять любые элементы стропильной системы, сделанной из металла. Главное, чтобы только сам металл был блестящим и качественным, с таким же креплением. Дополнительно оставляйте на виду трубы вентиляционной системы и любые другие инженерные элементы, если они выглядят достаточно эстетично. Ведь этот стиль интерьера – технический. Кому такое нравится? Нынешним тинейджерам, программистам и любым молодым людям, которых уже воротит от приторной классики в интерьерах или приевшегося грубоватого минимализма.

Вот такой небольшой экскурс в мир современного дизайна. Не удивляйтесь, но у такой привычной нам мансарды именно такая история – изначально в таких помещениях жили творческие люди и богема. И частично эта традиция сохранена и до сегодняшнего дня. А потому, если вы конструируете дом с мансардной крышей, и беспокоитесь о наличии дополнительных опор, балок или стоек – конечно смело оставьте, речь ведь идет не о гостиной.

А вот то, о чем нередко вообще забывают при проектировании мансардной крыши. Это лестница! Как бы смешно это не звучало, но бывает и так, что уже в процессе строительства приходится проделывать двойную работу. Не упустите этот момент!

Дата публикации:Дом

Руководство по надлежащей изоляции чердаков и крыш

Характеристики чердаков и крыш охватывают большую тематическую область, поэтому это первая из двух статей, посвященных этой теме. В этой первой статье мы собираем всех на одной странице, объясняя науку и возможности, доступные строителям и моделистам. Во второй части мы рассмотрим еще более сложные вопросы, связанные с развивающимися строительными нормами, эксплуатационными характеристиками крыш в реальных условиях и некоторыми новыми интересными исследованиями в области эксплуатационных характеристик крыш жилых домов.

Вентилируемые чердаки без отделки обычно отлично подходят в качестве встроенных амортизаторов влаги. Под словом «буфер» мы подразумеваем пространство, которое позволяет влаге из помещения уноситься воздушными потоками или конденсироваться на нижней стороне кровельного покрытия, где она безвредно испаряется («высыхает») или впитывается обшивкой и каркасом. прежде, чем он со временем рассеется (снова «высохнет»). Незаконченный чердак позволяет легко осмотреть вашу крышу изнутри.

Но так заманчиво вернуть чердак; вы можете использовать его для механики, для хранения или даже в качестве места, куда можно отправить подростков.Мы обычно конфигурируем стены без такого буферного пространства. Так почему же мы чаще сталкиваемся с проблемами влажности крыши, чем с проблемами влажности стен? Чтобы ответить на этот первый вопрос, нам нужно проработать довольно длинный список вопросов о чердаках и крышах.

Какие есть варианты?

Большое разнообразие конфигураций чердаков и крыш — это одна из причин, по которой крыши заметно отличаются от стен. Я пронумеровал их здесь в порядке предпочтения с точки зрения контроля влажности.Как любит говорить Стивен Бачек: «Давай выплеснись, пока не сможешь».


фото: Питер Йост 1 . Вентилируемый чердак с остроконечными оконными прорезями — самый щадящий тип кровли. На этой фотографии (выше ) изображена часть двускатного двускатного дома автора с вентиляционными отверстиями на каждом фронтоне. Обратите внимание на щели для обшивки крыши, поддерживающие шиферную крышу. Потенциала сушки всего пространства и сборки довольно мало.

1.Вентилируемый чердак. Самый влагостойкий чердак-кровля — это вентилируемый чердак. Правильно построенный вентилируемый чердак требует сплошных слоев контроля воздуха и температуры на потолке верхнего этажа с вентиляцией от потолка к коньку или от фронтона к фронтону.

С точки зрения движущих сил, вы получаете большое преимущество с вентиляционными отверстиями от потолка до конька или с высокой / низкой вентиляцией (поддерживается эффектом стек).


фото: J&R Products 2 . Вентилируемая полость. Недорогой вариант, показанный над , — это вентиляция соборованного пространства — это использование непрерывных вентиляционных желобов.

2. Скатная утепленная крыша с полостной вентиляцией . Если вы не можете отдать чердачное пространство для управления влажностью, то наименее затратный способ вентиляции и защиты обшивки крыши — это вентиляция в пространстве каркаса крыши, но это занимает ценную недвижимость в полости, которую в противном случае можно было бы заполнить. с утеплителем.

Для этой конфигурации требуются сплошные воздушные и терморегулирующие слои на линии крыши с вентиляцией от потолка до конька в полостях каркаса крыши.

3. Утепленная скатная кровля с верхней вентиляцией . Если вы не можете отказаться от вентиляции ни чердака, ни пространства каркаса, то вы можете добавить вентиляцию поверх обшивки крыши, но это требует значительных дополнительных затрат.


фото: Питер Йост 4 . Невентилируемый монтаж кровли. На фото выше изображена крыша из SIP на кухонной пристройке в доме автора. У утепленных кровельных панелей нет вентиляции, а кровля из фальца будет крепиться непосредственно к панелям.

Для этой конфигурации требуются сплошные воздушные и терморегулирующие слои на линии крыши с вентиляцией от потолка до конька на верхней стороне конструкционной обшивки крыши.

4. Невентилируемая утепленная крыша . Если вы сделаете свою крышу настолько сложной геометрически, что вы не сможете обеспечить вентиляцию от потолка до конька, или сделаете крышу достаточно низким уклоном, чтобы не было движущей силы от потолка до конька, вы будете вынуждены отказаться на вентиляции и уходите без вентиляции, в крайнем случае.Невентилируемая утепленная крыша по-прежнему должна иметь непрерывные воздушные и терморегулирующие слои по линии крыши без вентиляции (для любого уклона или наклона крыши).

Примечание : Наша промышленность, особенно в холодных регионах, любит называть невентилируемые крыши «горячими», а вентилируемые крыши «холодными». Логика состоит в том, что вентилируемые крыши перемещают холодный сухой воздух вверх по вентиляционным желобам, а невентилируемые крыши нагреваются без вентилируемого воздуха. Очевидно, что эта терминология не соответствует климату, погоде, времени суток и направлению ската крыши.(Здесь просто вентиляция…)

Контрольные «слои». Каждая цветная линия на иллюстрации выше показывает непрерывные слои воды, воздуха и терморегулирования, а волнистые стрелки указывают на направленную сушку профиля пара. Эта архитектурная деталь создана по проекту Стивена Бачека. В такой конструкции гипсокартон служит воздушной преградой для большей части потолка. По краям он переходит в плиты, которые устанавливаются в плоскости потолочной обвязкой. Эти пластины обеспечивают поверхность для широкого отклеивания и наклеивания, которая перекрывает верхние пластины стен и прилегает к оболочке Zip System — воздушному барьеру для стен.Для получения дополнительной информации об этой технике воздушной герметизации см. Статью Стива Бачека и Джейка Брутона «Air Sealing That Works», апрель / 18.

Почему непрерывные уровни управления?

В каждом описании типичных вариантов крыши, перечисленных мною выше, я использовал термины «непрерывный» и «контрольные слои». Цель состоит в том, чтобы создать непрерывную линию защиты от проникновения воды, тепловых потерь, утечек воздуха и паропроницаемости с упором на непрерывность или «непрерывность».

Основные «уровни управления» включают (с приоритетом в этом порядке):

1.Непрерывный слой контроля объемной воды . Кровельное покрытие или подкладка должны быть должным образом утеплены и соединены с гидроизоляцией на всех проходах.

2. Сплошной слой контроля воздуха . Воздухонепроницаемая изоляция или листовой материал должны быть должным образом герметизированы или соединены со всеми воздухонепроницаемыми уплотнениями в местах проникновения и соединений со слоем контроля воздуха на внешней стене.

3 . Выделенный направленный потенциал сушки (паровой профиль) . Все слои конструкции крыши выбираются на основе паропроницаемости, так что сушка в одном или обоих направлениях возможна, поощряется и достигается.

4. Непрерывный слой термоконтроля . Сплошная изоляция устраняет или значительно уменьшает образование тепловых мостов. (Тепловые мосты в конструкциях кровли включают в себя сквозные элементы конструкции, такие как стропила, которые проходят от внутренней плоскости потолка до внешней плоскости обшивки. Но они также включают стропила деревянного каркаса, которые проходят изнутри здания наружу и образуют карнизные свесы.)

Проблемы действительно возникают, когда мы не соблюдаем их приоритеты.

Утечка воды в большом объеме является серьезной проблемой, независимо от того, насколько герметична конструкция крыши, насколько хорошо она рассчитана на высыхание или насколько непрерывна изоляция.

Конденсация, вызванная утечкой воздуха в конструкции крыши, не может быть устранена сушкой путем диффузии или — во многих случаях — даже вентиляцией крыши. А устранение тепловых мостов должно включать тепловые байпасы, связанные с утечкой воздуха. По сути, вы не можете найти выход из проблемы с утечкой воздуха, особенно для крыш, выходящих на север, которые видят гораздо меньше солнечной энергии, чем другие три стороны света (примеры этого см. На фотографиях ниже).

Потенциал сушки более важен при проектировании, чем терморегулирующий слой, потому что тепловой мост, не связанный с утечкой воздуха, может не включать конденсацию, или, если это так, то им можно управлять или корректировать изнутри. Сборка, не имеющая возможности сушки, не может быть «перепроектирована»; сборка, скорее всего, останется влажной, если намокнет.

Плохой контроль воздуха. На каждой из трех фотографий выше показаны вентиляционные каналы, которые должны направлять холодный, сухой наружный воздух от потолочного перекрытия к коньку, но поскольку в плоскости потолка нет постоянного слоя контроля воздуха, вентиляционные отверстия направляют утечку. теплый влажный воздух направляется к холодной нижней стороне кровельного покрытия.

Сколько способов может высохнуть кровля после намокания?

1. Водоотвод с защитой от атмосферных воздействий — это то, как мы убираем с крыши большую часть воды — нашу самую большую угрозу. Облегчение дренажа происходит немедленно и полностью; это лучшее! Как только вода пропитает сборку, мы не сможем слить ее, чтобы высушить, по крайней мере, в качестве стратегии повышения производительности (хотя мы можем слить воду из затопленной полости здания в качестве чрезвычайной меры).

2. Конвективная сушка — это то, что происходит, когда сухой (или более сухой) воздух проходит мимо влажных материалов в строительной конструкции.Крыши, в которых воздух течет от потолка к коньку, часто называют вентилируемыми (а не просто вентилируемыми), потому что существует реальный поток воздуха (а не просто диффузное движение воздуха). Активное движение воздуха за счет конвекции во много раз более мощное сушащее действие, чем диффузия. Конвективная сушка с помощью вентиляции является мощной и быстрой, но ее скорость и эффективность зависят от того, сколько энергии управляет воздушным потоком.

3. Диффузионная сушка . Если сборка намокнет, наша последняя линия защиты — полагаться на диффузионную сушку.Если строительные материалы намокнут, они могут медленно высохнуть, отдав влагу в виде пара. Здесь у нас есть два пути:

  • Пар, движущийся сквозь материалы, которые позволяют высыхать наружу, где весь мир уносит эту влагу без предварительного уведомления
  • Пар, движущийся сквозь материалы, позволяющий высыхать, попадает во внутренние помещения, где системы кондиционирования воздуха служат основным способом управления влажностью.

Ученые-строители называют проектирование и выбор материалов для сушки «созданием парового профиля» (см. «Проведение парового профиля» ниже).Диффузионная сушка происходит медленно и может быть недостаточно быстрой, чтобы проблема с влажностью не превратилась в плесень, грибок или даже гниль. Переход от проблемы влажности к проблеме плесени часто определяется тем, насколько намокнет сборка и как долго она остается влажной.

Итог . Сосредоточьтесь на непрерывности слоев воды и воздуха, чтобы вам не пришлось полагаться на последнее средство: направленную сушку путем диффузии.

А как насчет пологих или компактных плоских крыш?

На самом деле не существует такой вещи, как пассивная вентиляция на пологих или компактных плоских крышах, поскольку нет конфигурации от потолка до конька, которая могла бы регулировать перепад давления, который поддерживал бы воздушный поток.Уильям Роуз в своей книге Влага в зданиях (глава 7 «Чердаки», стр. 189, Wiley, 2005) недвусмысленно высказывается по этому поводу:

«Тобиассон (1986) показал, что система (системы) крыши с низким уклоном не должна быть сконструирована в виде узлов с вентилируемыми полостями, так как на самом деле получить поток через горизонтальную полость естественными средствами очень сложно».

Эффективна ли вентиляция с электроприводом?

Чердачные вентиляторы с электроприводом часто создают больше проблем с влажностью, чем решают, особенно из-за воздухопроницаемой изоляции полости крыши или из-за отсутствия сплошного слоя контроля воздуха на потолке верхнего этажа или конструкции крыши.

Имеет ли значение тип кровельного покрытия?

Вы делаете ставку. Некоторые кровельные покрытия изготавливаются и устанавливаются таким образом, что практически отсутствует движение воздуха или пара, способствующее высыханию. Кровельные мембраны, безусловно, не пропускают через них движение воздуха, и многие из них имеют очень низкую паропроницаемость (замедлитель схватывания класса 1). Можно подумать, что укладка битумной черепицы внахлест позволит хотя бы частично высохнуть за счет движения воздуха или пара, но это не так. Кровельная черепица из асфальта является замедлителем парообразования класса 1.Металлические крыши со стоячим фальцем изготавливаются из пароизоляционного металла класса 1, и когда они устанавливаются в непосредственном контакте с нижним узлом крыши, движение воздуха или пара практически отсутствует.

Кровельные покрытия, которые производятся или устанавливаются для обеспечения движения воздуха и пара, включают в себя бочкообразную черепицу, шифер, гофрированную металлическую кровлю, древесину и черепицу. Несмотря на то, что в этих материалах и сооружениях нет специального канала от потолка к гребню, воздуха, проходящего через установку, и достаточной паропроницаемости самих материалов может быть достаточно, чтобы обеспечить различные уровни сушильного потенциала снаружи.

Проводящий профиль пара

Профиль паров — это качественный метод определения того, какой потенциал сушки имеет строительная сборка, на основе паропроницаемости каждого слоя сборки. Есть четыре шага:


иллюстрации: Тим Хили / Стив Бачек Что такое ваш ответ? На основании вашего прочтения парового профиля для каждой секции крыши, показанной выше , насколько хорошо они будут высыхать? В каком направлении будет течь пар? Во второй части этой статьи мы вернемся к двум профилям парообразования, показанным на этих двух иллюстрациях , и исследуем, насколько хорошо каждая крыша будет сохнуть в заданном направлении.

1. Определите паропроницаемость каждого компонента или слоя сборки. Вы можете определить паропроницаемость, используя Таблицу свойств строительных материалов Building Science Corporation или получив информацию от отдельных производителей продукции и стандартизированные результаты испытаний для ASTM E96.

2. Присвойте класс каждому слою на основе этой информации «
a.> 10 допусков — открыт для пара: практически нет ограничений для высыхания
b.1 — 10 химической завивки — замедлитель схватывания класса III: очень ограниченное ограничение высыхания
c. 0,1 — 1,0 проницаемость — замедлитель схватывания класса II: существенное сопротивление высыханию, но все же некоторый потенциал высыхания
d. <0,1 проницаемости - Замедлитель схватывания I класса: высыхание практически отсутствует

3. Оцените степень и направление преобладающего парового движения. Это означает, что необходимо учитывать паровой поток, связанный с климатом, и уровни влажности, связанные с типом здания и количеством людей. Дом для пары пенсионеров, живущих на Гавайях в каменном доме площадью 5000 квадратных футов, испытывает очень небольшой приток пара или давление, в то время как многоквартирный дом площадью 1200 квадратных футов с деревянным каркасом и шестью жильцами в Оттаве, Канада, испытывает экстремальный паровой поток или давление.
4. Определите наименее паропроницаемый компонент (ы) и определите, ограничивают ли этот компонент или эти компоненты сушку чувствительных к влаге компонентов. Обеспокоенность должна или будет серьезной, если ограничивающий компонент является замедлителем схватывания класса I, и по-прежнему вызывает некоторое беспокойство, если ограничивающий компонент относится к классу II.

Существует множество переменных, которые увеличивают или уменьшают потребность в сушке сборок. Цель состоит в том, чтобы определить потенциал направленной сушки на основе профиля пара.Однако ограниченный потенциал сушки не приводит к отказу сборки, если она намокнет. Многое зависит от того, сколько влаги видит сборка, сколько солнца она видит, и насколько бомбоустойчивы ваши водные и воздушные слои.

Еще впереди

На данный момент мы заложили основу для понимания фундаментальной строительной науки, которая определяет, как намокать крыши. Из этих вопросов и ответов становится ясно, что крыши — это не просто стены, повернутые вбок. Варианты вентиляции, конфигурации, материалы и даже действующие силы заметно отличаются от стен, что делает крыши более сложными в сборе для сохранения сухости.Это становится еще более интересным, когда мы начинаем рассматривать все различные способы изолирования сборки, чем мы займемся в Части 2. Также в следующей части мы погрузимся в требования к коду, которые решают проблемы, которые мы здесь изложили. и ознакомьтесь с некоторыми новыми методами, которые помогут вам избежать проблем.

Фронтальные вентиляционные отверстия: пусть ваш чердак дышит

Фронтальные вентиляционные отверстия обычно устанавливаются на внешней стене вашего чердака, чтобы создать надлежащую циркуляцию воздуха в экстремальных климатических условиях.В месяцы сильной погоды внутреннюю часть вашего дома можно регулировать с помощью систем отопления и охлаждения. Но поскольку вы не утруждаете себя обогревом чердака, а горячий воздух всегда поднимается вверх, это место на крыше часто оставляют в покое, чтобы нести основную тяжесть значительных перепадов температуры. Летом на чердаке может накапливаться влажность, что приводит к перегреву складского помещения и повреждению вашего имущества. Кроме того, излишки тепла могут проникать в другие части вашего дома, что приводит к увеличению счета за коммунальные услуги. Зимой застойный воздух может вызвать образование конденсата и на чердаке, что снова подвергнет дом риску появления плесени, грибка и протечек.Поэтому всегда важно проветривать чердак, чтобы воздух постоянно циркулировал, а температура регулировалась.

Прикосновение дизайна

В отличие от других пассивных вентиляционных систем, таких как вентиляционные отверстия на потолке или коньке, вентиляционные отверстия в фронтоне должны быть видимыми. Их делают видимыми на фасаде дома или на крыше и добавляют архитектурный элемент невидимому в противном случае проему. Большинство вентиляционных систем размещено вдоль невидимых участков крыши, но именно эти вентиляционные отверстия обладают всеми функциональными преимуществами этих других вытяжных отверстий и добавляют интересный акцент к внешнему виду дома.Чаще всего эти большие проемы расположены по центру в области, где два ската крыши соединяются в треугольник, и они имеют множество разных размеров (в зависимости от размера вашего чердака) и форм (восьмиугольник, круг, треугольник, собор, ромб). Затем они покрываются элегантными горизонтальными планками (часто называемыми жалюзи), сделанными из дерева, винила или металла, для создания элегантного традиционного вида. Внутри обычно прикрепляют сетку, чтобы не допустить насекомых или других паразитов, но снаружи они создают привлекательный акцент для экстерьера вашего дома.А поскольку они могут быть любой формы, цвета или материала, вы можете подобрать любой продукт в соответствии с вашими предпочтениями и стилями.

Достаточно ли одного?

Хотя фронтальные вентиляционные отверстия приятны на вид и выполняют ту же функцию, что и другие системы вентиляции (защищают от дождя, предотвращают утечки, предотвращают порчу материалов на чердаке, снижают затраты на коммунальные услуги), они могут не справиться с этим в одиночку. В зависимости от размера чердака им может потребоваться совместить их с вентиляционными отверстиями на потолке или коньком, чтобы на чердаке действительно была вентиляция.Пассивные вентиляционные системы хороши тем, что они дешевы, просты в обслуживании, экономят деньги и увеличивают площадь вашей крыши, так как вам не придется тратить пространство и деньги на работу с вентилятором для всего дома. Однако, если вы не хотите вкладывать средства в дополнительные вентиляционные отверстия, у вас есть возможность купить вентилятор для вентиляции в щиколотке. Этот небольшой вентилятор прикрепляется к отверстию и выталкивает застойный воздух внутрь и наружу, создавая воздушный поток и избавляя вас от установки дополнительной вентиляции.

Должен ли я закрыть вентиляционные отверстия в чердаке?

Короткого замыкания здесь нет.Даже при открытых вентиляционных отверстиях воздух продолжает поступать в вентиляционные отверстия потолка и подниматься вверх из-за эффекта стека. Хотя некоторые из них выходят через вентиляционные отверстия фронтона, а некоторые выходят через вентиляционные отверстия конька, эти выходы не конкурируют друг с другом.

Вопрос:

Чердак нашего 22-летнего дома в момент постройки вентилировался с помощью двухскатных вентиляционных отверстий и вентиляционных отверстий на потолке. Недавно мы заменили крышу, и когда мы это сделали, мы добавили ребристый дефлектор . По словам парня, который ведет колонку о благоустройстве дома в местной газете, если вы добавите коньковое отверстие, вы должны закрыть его.В противном случае воздушный путь через чердак будет закорочен и будет идти только от форточки к коньку, не проветривая нижнюю часть чердака. Кровельщик говорит, что закрывать форточки на фронтоне не нужно. Кто прав?

SUZYPQ с форума Breaktime

А:

Брюс Харли, технический директор Conservation Services Group в Вестборо, штат Массачусетс, отвечает:

У всех есть свое мнение по этому поводу, и большинство людей задумывается над этим.Вот что вам нужно знать — газетчик ошибается; ваш кровельщик прав. Нет необходимости закрывать вентиляционные отверстия фронтона, если они не собираются собирать ветер и снег. (Это не было бы связано с добавлением вентиляции на коньке; это было бы так и до работ на крыше.)

Хотя невентилируемые конструкции крыши работают, если они построены правильно, вентиляция чердака — это хорошо для большинства домов, а слишком большая вентиляция не повредит конструкции. Воздушный поток способствует высыханию, независимо от того, идет ли вода изнутри (конденсация зимой) или снаружи (утечки кровли или кровли).

Для правильной работы вентиляции чердака и правильной работы дома необходимо тщательно герметизировать и изолировать чердак. Если есть утечки воздуха между чердаком и жилым помещением, вентиляционные отверстия чердака становятся выходами для кондиционированного воздуха, вызванного эффектом трубы. Если вы не загерметизируете утечки в чердаке, потеря тепла может растопить снег (что приведет к образованию ледяных плотин) и создать проблемы с конденсацией и влажностью.

Утечки воздуха могут даже увеличить риск возникновения обратного тяготения горения, особенно для камина с наружным дымоходом.

После устранения утечек и установки изоляции чердак становится изолированным пространством. Основная сила, которая сейчас движет вентиляцией, — это солнечное излучение на крыше. Это нагревает чердакный воздух. Установка вытяжных отверстий высоко на крыше может помочь подчеркнуть приток воздуха через вентиляционные отверстия на потолке. Не имеет значения, являются ли эти вытяжные вентиляционные отверстия коньком, фронтоном, вентиляционным отверстием на крыше или какой-либо комбинацией.

Если ветер или снег часто попадают в вентиляционные отверстия фронтона, закройте их. Не беспокойтесь о герметичности; просто прибейте доску над проемом изнутри.

Подводя итог: Герметизируйте утечки воздуха в чердаке, чтобы вентиляция крыши не засасывала кондиционированный воздух на чердак и не вызывала проблем с влажностью. Добавление конькового вентиляционного отверстия — прекрасная идея, и не беспокойтесь о том, что он будет конкурировать с фронтальными вентиляционными отверстиями. Если форточки не пропускают дождь или снег, оставьте их в покое.

Кровельная вентиляция — сложная тема, особенно для соборных потолков, где между жилым пространством и крышей нет чердака. Неправильно спроектированные конструкции кровли могут привести к множеству проблем, включая накопление влаги и гниение.Хотя такие чердаки без кондиционирования, как этот, являются простейшими конструкциями для вентиляции, сложные формы крыши усложняют работу.

Подробнее о вентиляции чердака:

Стратегии вентиляции чердака — Простые ошибки могут свести на нет самые лучшие намерения при вентиляции крыши. Вот некоторые вещи, о которых следует помнить.

Вентиляция крыши — При современных методах строительства минимальных требований норм может оказаться недостаточно.

Ускоренный курс по вентиляции крыши — Ученый-строитель Джозеф Лстибурек объясняет, когда вентилировать крышу, а когда нет, и как успешно выполнить каждый подход.

Ледяные дамбы — Ледяные дамбы не являются проблемой кровли; это проблема с герметизацией воздуха.

Строительный подход к вентиляции крыши — Когда стропильные пролеты будут заполнены плотно упакованной целлюлозой, вам потребуются жесткие вентиляционные перегородки.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

В чем разница между вентиляторами на чердаке, устанавливаемыми на крышу, и вентиляторами на фронтоне

Существует множество причин, по которым необходима надлежащая вентиляция чердака, и чердачные вентиляторы, иногда называемые электрическими вентиляторами чердака, предназначены для удовлетворения этих потребностей.Вентиляторы для чердаков — это тип вентиляционных устройств, которые регулируют уровень тепла в доме или на чердаке. Они забирают горячий внутренний воздух с чердака и выводят его наружу.

Два различных типа чердачных вентиляторов — это потолочный вентилятор для чердака и вентилятор для чердака, устанавливаемый на фронтоне. Но в чем разница?

Крышные вентиляторы для чердаков: Для этих типов чердачных вентиляторов требуется вентиляционное отверстие в верхней части крыши. Вентилятор устанавливается на пластиковом или металлическом основании над вентиляционным отверстием. После того, как вы установите вентилятор, вы поместите несколько листов черепицы вокруг основания и поверх гидроизоляции.Примером может служить SmartAttic Roof Mount Fan SMT 2.0 2116 CFM .

Вентиляторы на чердаке, устанавливаемые на чердаке: Как и вентилятор на чердаке, установленный на крыше, вентилятор на чердаке — это вентилятор, который вы устанавливаете на чердаке своего дома для вентиляции. Они помогают снизить износ материалов на чердаке, одновременно снижая температуру окружающей среды и снижая расходы на электроэнергию. Примером может служить QuietCool Smart Attic Gable Fan — 2830 CFM .

Выбор между крышным вентилятором и вентилятором для фронтона
При принятии решения о том, хотите ли вы установить вентилятор для крыши или фронтальный вентилятор, необходимо учитывать несколько моментов.Вот эти соображения:

Энергоэффективность : Крышные вентиляторы теперь производятся с солнечными батареями, которые потребляют электроэнергию от установленных на крыше вашего дома солнечных панелей. В некоторых двухскатных моделях также используется солнечная энергия, но они не получают столько солнечного света и не так эффективны.

Холодопроизводительность : При рассмотрении кубических футов в минуту у фронтального вентилятора есть преимущество, так как он сделан в значительно большем размере, чем крышный вентилятор.

Установка и обслуживание : Крышный вентилятор легче установить, чем вентилятор для фронтона, если у вас еще нет вентиляционного отверстия для фронтона.

Вентиляторы для чердаков стараются поддерживать температуру на чердаке, сохраняя ее терпимой и прохладной. Поскольку температура время от времени повышается, вентилятор может часто переносить тепло в другие комнаты вашего дома через вентиляционные отверстия.

Вам потребуется дополнительная мощность вентилятора чердака, чтобы отводить горячий воздух для дополнительной фильтрации тепла в вашем доме.

Хотя ваш вентилятор на чердаке может прослужить до 10 лет, когда в двигателе продолжает накапливаться тепло, это может привести к замедлению вращения вентилятора, появлению шума и, возможно, даже к прекращению работы.

Поддержание в хорошем состоянии вентилятора на чердаке, будь то потолочный или двускатный, поможет сэкономить на расходах на электроэнергию в вашем доме. Вентиляторы, устанавливаемые на крыше или на фронтоне, могут быть разными, но для их замены, скорее всего, потребуются те же действия.

Обязательно соблюдайте все инструкции по замене и правила техники безопасности, чтобы процесс был максимально простым и беспроблемным.

У вас есть еще вопросы о различиях между вентилятором для чердака, установленным на крыше, и вентилятором, установленным на чердаке? Если да, позвоните нам по телефону WholeHouseFan.com по адресу 1.888.229.5757.

К двускатному вентиляционному отверстию или не к двускатному вентиляционному отверстию

Фото Николаса Пола

Этот вопрос возник из комментариев к моей недавней статье «Продлите жизнь или свою крышу с помощью надлежащей вентиляции»:

Прошлым летом мне заменили крышу, и у меня были такие же разные мнения по поводу вентиляции. Мой чердак не достроен. Нижняя сторона настила крыши не изолирована и видна и открыта. Вся изоляция между балками перекрытия.

У меня есть открытые люки на потолке по всей длине, на коньке по всей длине конька и три больших на фронтонах . Два кровельщика сказали мне, что вентиляционные отверстия на фронтоне не нужны, и из-за них через потолки не проходит достаточный воздушный поток.

Все эти вентиляционные отверстия были установлены 25 лет назад, и с тех пор не было никаких видимых проблем с влажностью, таких как ледяные завалы или конденсат. Когда прошлым летом установили вторую крышу, не было необходимости заменять фанеру.Только черепица сильно испортилась.

Если я закрою вентиляционные отверстия на фронтоне, поможет ли это улучшить поток воздуха в летние месяцы и, возможно, поможет немного охладить нижнюю часть черепицы и, возможно, даже немного продлить срок их службы?

Являются ли мои вентиляционные отверстия на фронтоне проблемой, и следует ли мне их закрыть?

Спасибо,

— Фред В., Пинкни, штат Мичиган,

Привет, Фред,

Правильно вентилируемый чердак следует простому закону природы — тепло поднимается.Но из-за сложности этого закона на чердаке жилого дома организации и исследовательские фирмы изучают этот вопрос в течение многих лет.

Я рад слышать, что у вас возникли небольшие проблемы с крышей. Большинство крыш с неправильной вентиляцией могут вызвать серьезные проблемы. Температура на чердаке может быть на 60 градусов выше, чем на улице летом, что приводит к преждевременному разрушению черепицы и может способствовать образованию обледенения в зимние месяцы.

В 30-е годы прошлого века изоляция стала широко использоваться для предотвращения попадания влаги на чердак.Только в 1940-х годах последующие строительные нормы и стандарты Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) были введены в действие, чтобы регулировать изоляцию и вентиляцию чердаков.

Из-за обновленных строительных материалов и методов потребовались дальнейшие исследования, чтобы правильно определить надлежащие методы вентиляции и поддержать два фундаментальных принципа хорошо вентилируемой крыши — не допускать попадания тепла и влаги. Этого можно добиться, поддерживая приблизительную температуру и точку росы на уровне наружного воздуха.

Основным принципом конькового вентиляционного отверстия является отвод постоянного и равномерного потока воздуха из вентиляционных отверстий на потолке через нижнюю часть крыши, а затем выходящего через него. Многие кровельные подрядчики не рекомендуют использовать двускатные вентиляционные отверстия с коньковыми вентиляционными отверстиями и вентиляционными отверстиями на потолке, поскольку они нарушают надлежащий воздушный поток и могут вызвать перпендикулярное и неравномерное течение воздуха по чердаку.

Это может устранить притяжение воздуха через потолки к коньку, что приведет к неправильному перемещению воздуха или его направления.А это может привести к преждевременному разрушению черепицы и попаданию влаги на чердак.

По словам Адама Хельфмана, эксперта по благоустройству дома и ведущего радиопередачи, большинство установленных в настоящее время оконных вентиляционных отверстий используются для эстетики, а не для вентиляции из-за неэффективности фронтальных вентиляционных отверстий.

Почему еще выступы на фронтонах нежелательны с отверстиями на коньках? Согласно отчету, подготовленному для Управления исследований и развития энергетики штата Нью-Йорк, проведенному Synertech Systems Corp.В 1993 году вентиляционные отверстия в фронтоне не только во многом зависели от направления ветра, но и, как сообщалось, создавали всасывание, приносящее снег на чердак.

Таким образом, возвращаясь к первому абзацу, температура повышается, а это означает, что воздух, попадающий в вентиляционные отверстия потолка, а затем выходящий из вентиляционных отверстий конька, является лучшим решением для многих обычных кровельных конструкций.

Совет разнорабочего: я слышал о засорении вентиляционных отверстий из-за выдувания изоляции. Обязательно держите их в чистоте, чтобы обеспечить нормальную циркуляцию воздуха.

Опять же, я рад слышать, что у вас не было проблем с существующей крышей; однако, согласно моим исследованиям, лучше всего прикрыть вентиляционные отверстия фронтона, чтобы обеспечить надлежащий воздушный поток и контроль влажности.

Пол является лицензированным строителем в штате Мичиган. Пол является президентом и одним из основателей компании HandyPro Handyman Service с национальной франшизой, обслуживающей округа Ваштено, Уэйн и Окленд. www.handypro.com. Слушайте Пола каждую субботу в 11:00 в программе WAAM Talk «Это твое дело, сделай это», 16:00. Присылайте вопросы или комментарии по адресу [email protected]

Не выходите за пределы фронтальных вентиляционных отверстий для вентиляции чердака

Хороший подрядчик по кровельным работам знает, что внимание к мелким деталям может избавить домовладельца от серьезных головных болей и больших затрат на ремонт.Это как раз тот случай, когда речь идет о двускатных вентиляционных отверстиях, которые устанавливаются на внешней стене чердака. Недостаточно вентилируемый чердак = неудобный дом

Чердак может быть очень неудобным местом, особенно во время экстремальных погодных условий. В это время очень важна хорошая вентиляция чердака. Летом, когда температура на чердаке может достигать 150 градусов в очень жаркий день, горячий воздух чердака, давящий на интерьер вашего дома, может сильно затруднить охлаждение вашей системы отопления, вентиляции и кондиционирования воздуха.Если чердак плохо проветривается, проблема будет особенно заметна на верхнем уровне дома.

Влага может быть еще одной проблемой на чердаке с недостаточной вентиляцией. Зимой внутри каркаса крыши и гипсокартона может образовываться конденсат, что приводит к росту плесени, сухой гнили и разрушению конструкции.

Вентиляционные отверстия в фронтоне могут помочь, но остерегайтесь повреждений

Фронтальные вентиляционные отверстия способствуют циркуляции воздуха на чердаке круглый год. В отличие от других типов вентиляционных отверстий, которые должны быть незаметными, фронтальные вентиляционные отверстия должны быть декоративными и добавлять архитектурный штрих к внешнему виду дома.Их обычно размещают на вершине крыши, и они бывают разных интересных форм и размеров. Однако важно следить за состоянием вентиляционных отверстий во время регулярных осмотров.

Сетчатый экран обычно устанавливается над двускатным вентиляционным отверстием для защиты от насекомых и других злоумышленников, которые могут искать новый дом. Если этот экран не установлен или экран или вентиляционное отверстие повреждены, возможно, вам придется столкнуться с неприятными последствиями погоды и животных на чердаке.

Эта сломанная вентиляционная решетка пропускала животных и погоду на чердак. Компания Roofing & More удалила старую вентиляцию и установила новую привлекательную вентиляцию, устойчивую к погодным условиям и защите от животных!

Обращение за профессиональной помощью по вентиляции чердака

Если вам нужна помощь в установке или ремонте двускатного вентиляционного отверстия, позвоните компании Roofing & More сегодня по телефону (703) 828-1620. Во время вашей бесплатной консультации мы можем предоставить вам информацию, необходимую для принятия разумных решений относительно вашего дома!

Подпишитесь на Roofing & More Inc.Блог пользователя

Вопросы и ответы: можно ли комбинировать вентиляционные отверстия в коньках и на фронтонах?

Кв. . Я ремонтирую крышу в старом доме на ранчо, в котором есть вентиляционные панели на потолке и вентиляционные отверстия на чердаке, но нет вентиляционных отверстий на коньках. Мне интересно, стоит ли добавить сплошную вентиляционную решетку гребня; это было бы довольно легко сделать, когда крыша снята. Можно ли комбинировать вентиляцию от потолка до конька с вентиляционными отверстиями на фронтонах?

А . Майк Кио, специалист по энергосбережению и вентиляции из Кэмпбеллфорда, Онтарио., отвечает : Модернизация существующей вентиляции при замене кровли — это разумный шаг — возможность, которую слишком часто упускают. Но стоит ли добавлять на крышу коньковые форточки с двускатными форточками? Ни в коем случае — это рецепт катастрофы. Фронтальные вентиляционные отверстия изменят воздушный поток вокруг вентиляционного отверстия конька и, особенно когда ветер параллелен коньку (под прямым углом к ​​фронтону), могут фактически обратить поток воздуха через вентиляционное отверстие конька, затягивая дождь или снег на чердак.

К сожалению, однако, даже когда они сочетаются с непрерывной вентиляцией карниза, фронтальные вентиляционные отверстия не очень эффективны, потому что большая часть воздушного потока проходит вдоль пола чердака.В результате большая часть чердака остается непроветриваемой (см. Иллюстрацию) с карманами мертвого воздуха, которые могут накапливать летнее тепло и излучать его в жилое пространство внизу.

В доме с карнизом и вентиляционными отверстиями на фронтоне, но без вентиляционных отверстий на коньке, ветер, перпендикулярный коньку, имеет тенденцию создавать воздушный поток вдоль пола чердака, но оставляет горячий мертвый воздух в пике крыши (слева). Когда ветер перпендикулярен фронтону, более холодный наружный воздух попадает в вентиляционное отверстие фронтона и опускается на пол чердака, прежде чем подняться и выйти на другом конце, снова оставляя зоны мертвого воздуха (справа).

Наиболее эффективным вариантом является коньковая вентиляция в сочетании со сплошной вентиляционной решеткой на потолке. Если в этом случае вы решите добавить вентиляционные отверстия на коньке, вы должны либо удалить их, либо закрыть их изнутри чердака.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
