Крыша мансардой: Мансардная крыша – конструкция, устройство, схемы и чертежи (фото, видео)

чертежи стропильной системы, основы расчета, планировка, сборка

Использовать всю возможную площадь, придать дому оригинальность и значительно уменьшить потери тепла через крышу — вот задачи, которые решает мансарда. При наличии некоторого запаса прочности у фундамента таким способом можно превратить одноэтажный дом в двухуровневый. Привлекает еще то, что построена мансардная крыша своими руками может быть даже без наличия особых строительных навыков. Важно не ошибиться с выбором материалов и сделать все по правилам.

Окна в обычном этаже располагаются в стенах. В мансардах стен нет или почти нет. Их заменяет кровля. Потому и окна делают особенными: они не только должны пропускать свет в достаточном количестве, но и выдерживать ветровые и снеговые нагрузки, которые на крышах намного больше, чем на стенах.

Содержание статьи

• 1 Мансардные окна
  • 1.1 Наклонное окно в плоскости крыши
  • 1.2 Окно-домер, выступающее над плоскостью крыши
  • 1.3 Утопленное окно на мансарде
  • 1. 4 Самое простое и надежное мансардное окно
• 2 Стропильная система
  • 2.1 Угол наклона
  • 2.2 Виды стропильных систем ломаных крыш
    • 2.2.1 С наслонными стропилами
  • 2.3 Шаг установки стропил
  • 2.4 Размеры доски для стропильной системы
• 3 Мансардная крыша своими руками: порядок монтажа
  • 3.1 Первый способ
  • 3.2 Второй способ
  • 3.3 Узлы и их чертежи

Мансардные окна

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

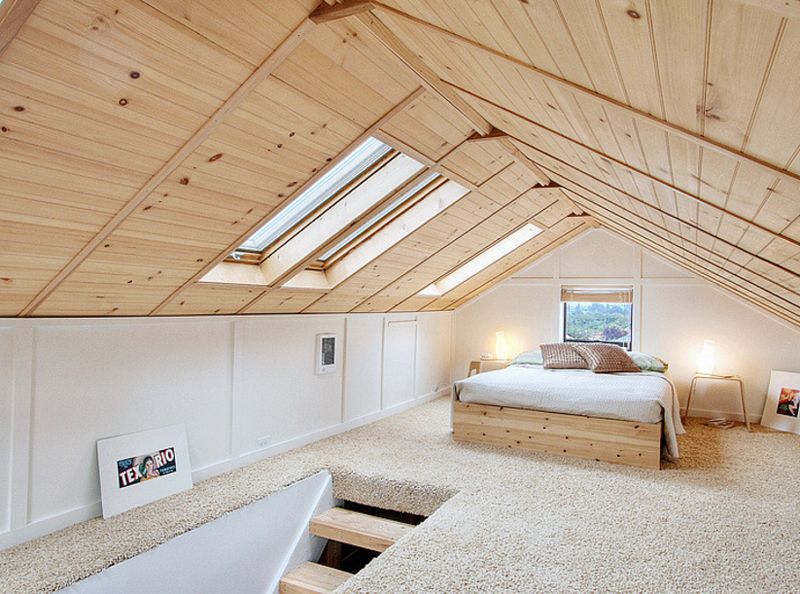

Наклонное окно в плоскости крыши

Плюсы наклонного мансардного окна:

• большее количество света, не такие резкие границы света и тени;
• поверхность крыши остается ровной, не усложняется ее рельеф;
• относительно легкая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

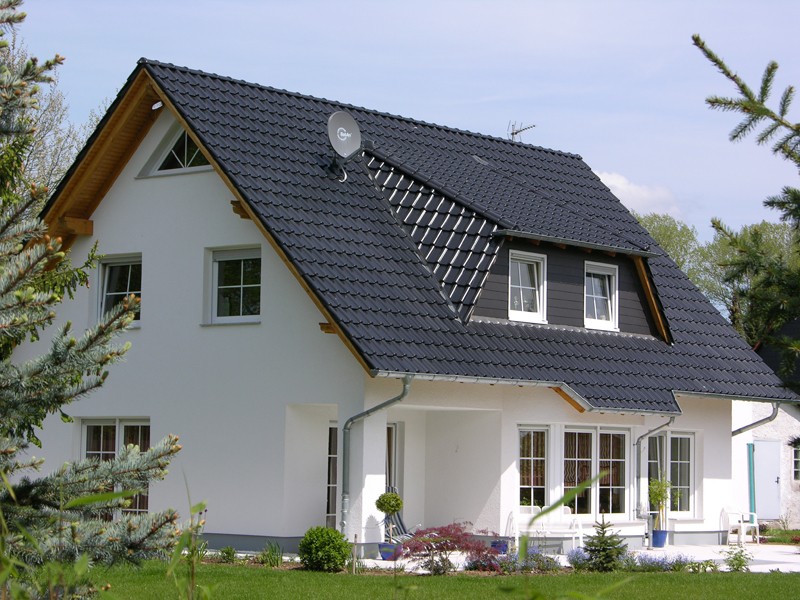

Окно-домер, выступающее над плоскостью крыши

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании, и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы  — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно на мансарде

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант. Вот почему:

Геометрия кровли тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте. Вообще,  такие окна делают редко.

Самое простое и надежное мансардное окно

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах. Это самый недорогой вариант, который запросто реализуется своими руками.

По сути, это обычное окно, просто в необычном месте. Стропильная система применяется классическая. Для широкого остекления требуется сверху усиленная балка.

Об устройстве двухскатной крыши читайте тут.

Стропильная система

При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади. Если сравнивать с двускатной.

Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виду, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.

Угол наклона

Выбор угла наклона кровли зависит от кровельного материала. Но насчет материала можно передумать. Что нельзя изменить — региона и погодные условия. Вот они и являются определяющими в выборе угла наклона мансардной кровли.

Классический вариант приведен на рисунке. Нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,5 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.

При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусностью он обладает. Это необходимо учитывать. И в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

Виды стропильных систем ломаных крыш

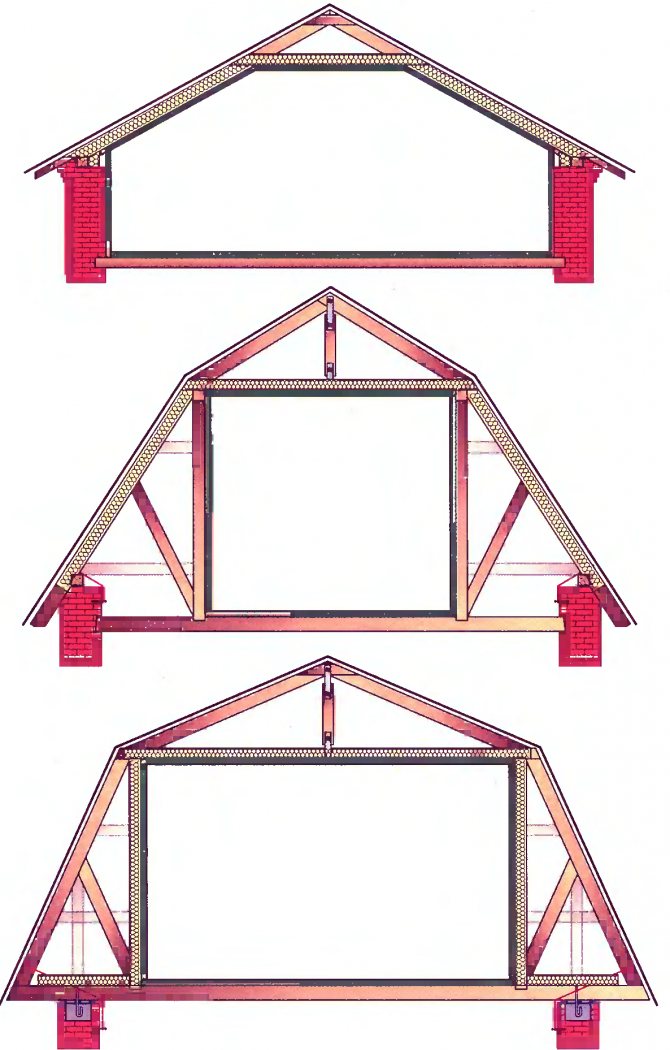

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

С наслонными стропилами

Ниже на рисунке приведет чертеж каркаса с висячими стропилами. Он может быть реализован только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать наслонные стропила, которые должны опираться на несущую стену посредине (мансарда получится разделенной на две части рядом балок).

Еще один вариант верхней части изображен на фото ниже (картинка кликабельна). В этом случае боковые стропила усилены подкосами. Они значительно увеличивают жесткость системы.

Есть второй способ добиться похожего эффекта — установить схватки — на рисунке они только намечены еле видными линиями. Длину боковой стропильной ноги делят на три, в этих местах устанавливают схватки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

Для небольшого по размерам здания, каркас крыши может быть вообще простой: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото внизу).

Шаг установки стропил

Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя.

Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собрались использовать минеральную вату, ее ширина 60 см. Тогда стойки нужно устанавливать так, чтобы просвет между двумя соседними был 57-58 см и не больше.

Размеры доски для стропильной системы

Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все. Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату). Итого получается, что по минимуму ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм. Это в регионах с несильными ветрами и не очень обильными снегопадами. Подводя итоги, для всех стропил — коньковых и боковых — требуется доска 230*50 мм.

Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

Более точный расчет заказывайте у специалистов. Это длительный процесс, состоящий из сбора нагрузок от кровельного материала, самих элементов конструкции, ветровых и снеговых нагрузок. После чего по определенной формуле идет подбор элементов.

Особенности утепления крыш мансардного типа описаны тут.

Мансардная крыша своими руками: порядок монтажа

Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного исполнения. Если дом сложен из бруса или бревен, в качестве мауэрлата можно использовать верхний венец. Его только предварительно обрабатывают пропиткой с высокими защитными свойствами.

Если стена сложена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичной стене или сложенной из ракушняка, других подобных материалов, устройство такого пояса необязательно. На стену укладывается в два слоя гидроизоляция, а сверху — обработанный антисептипком брус — 150*150 мм или бревно. Его закрепляют вмурованными шпильками.

При сборке всех элементов используют длинные гвозди  — не менее 150 мм длиной. В наиболее ответственных местах соединять три и более элемента лучше на болты или шпильки с двусторонней резьбой.  Желательно все стыки укреплять стальными накладками или уголками.

О строительстве дома из газобетона можно прочесть в этой статье.

Первый способ

Установку стропил мансардной крыши делают двумя способами. Первый: собирают части на земле, потом в готовом виде поднимают наверх. Там первыми выставляют крайние конструкции, которые станут фронтонами. Их выставляют вертикально, закрепляют. Часто удобнее закрепить их длинными брусками, прибитыми к стене (временными). В подготовленные углубления в мауэрлате (их делают с требуемым шагом) вставляются следующие собранные конструкции. Они выставляется строго вертикально, тщательно закрепляется. При необходимости устанавливают дополнительные временные распорки, которые фиксируют их в нужном положении. Устанавливаются боковые балки.

Как строить ломаную крышу таким способом, собирать узлы смотрите в видео ниже.

Второй способ

Второй метод — строительство ломаной крыши ведут последовательно собирая элементы прямо на месте. Это метод удобнее, если конструкция получается большая и в собранном виде ее можно поднять только с использованием специальной техники (крана).

Сначала настилаются балки перекрытия. К ним крепятся стойки и затяжки, ставятся временные распорки, удерживающие их в вертикальном направлении. Далее собираются стропильные верхние и боковые ноги, устанавливаются затяжки и укосины.

При монтаже соблюдается следующая последовательность действий: сначала устанавливаются и выставляются в нужное положение крайние элементы, надежно закрепляются. При необходимости используют временные распорки. Между ними натягивается леска, канат, шнурок, которые будут служить ориентиром при монтаже всех последующих элементов. Этот нехитрый ход позволяет получить идеальную геометрию (не забывайте проверять угол уклона, вертикальность или горизонтальность).

Поверх стоек крепят затяжки — бруски, к которым затем фиксируются боковые стропила и на которые устанавливается затяжка верхнего треугольника. Затяжки крепят при помощи металлических уголков. Так как балки получаются длинные, они провисают. Это в дальнейшем устраняется — после установки верхних стропильных ног  — при помощи вертикальных балок фиксированной или регулируемой высоты. А временно их можно подпереть стойками (чтобы не тянули всю систему).

Чтобы проще было выдерживать нужный угол при установке боковых стропильных ног, изготавливают шаблоны, по которым делают запилы. Но так как геометрия зданий, построенных своими руками, редко бывает идеальной, может понадобится корректировка. Для проверки получаемого угла наклона из нескольких досок сбивают еще один шаблон, которым проверяется правильность установки.

Если стандартной длины пиломатериала — 6 метров — не хватает, или заказывают требуемую длину (дорогое удовольствие) или наращивают. При наращивании к месту стыка прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны от места стыка). Их прибивают гвоздями с двух сторон или используют болты.

После установки боковых стропил остается установить верхние. Для них тоже изготавливается шаблон, запиливается предварительно на земле, а устанавливается наверху.

Верхняя часть может быть сделана по-разному. Ее строение зависит от ширины основания. Как ее сделать, смотрите на фото внизу.

Так как устройство мансардной ломанной крыши не предусматривает наличие конька, на затяжку посередине набивается брус, к которому крепятся укосы, фиксирующие треугольник в необходимом положении.

Га этом можно считать, что мансардная крыша своими руками собрана. Остается смонтировать кровельный материал и заняться утеплением (можно в таком порядке, можно одновременно). Особенности утепления мансардных крыш описаны тут.

Узлы и их чертежи

При монтаже стропильной системы могут возникнуть вопросы по сборке узлов — мест пересечения и соединения нескольких элементов конструкции. На фото вы видите чертежи ключевых соединений.

Второй вариант соединения боковых наслонных стропил и верхнего треугольника. Для более надежного крепления использованы болты.

Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны на рисунке ниже. Чтобы проще было монтировать тяжелый элемент, снизу к стропилу прибивают упорную доску (брусок), которая ограничивает ее движение: доска упирается в край и не дает ей опустится ниже.

что это, виды, плюсы и минусы, фото

Мансардных квартир в многоэтажных домах немного, чаще всего верхний этаж под покатой крышей строят в загородных домах. Либо переделывают обычный чердак под мансарду, если это возможно. Рассказываем об особенностях такого жилья

Фото: Unsplash

Рассказываем об особенностях мансардного этажа

• Что такое мансарда?
• Какой бывает мансарда
• Плюсы мансарды
• Минусы мансарды
• Что нужно помнить при строительстве мансарды?

Материал проверила и прокомментировала Евгения Матвеенко, основатель студии дизайна интерьера FlatsDesign

www.adv.rbc.ru

Что такое мансарда?

В XVII веке французский архитектор Франсуа Мансар, представитель зарождающегося классицизма, часто использовал в проектах особую крышу с изломом. Ее называли «мансаровой», а затем она стала «мансардой», которую устраивают на чердачных этажах, превращая их в жилые помещения. По СНиП в такой комнате поверхности стен и крыши должны соприкасаться на высоте не более 1,5 м от пола. При этом потолок в жилых помещениях по правилам должен быть не менее 250 см, и в мансарде это распространяется на 50% от общей площади комнаты.

Какой бывает мансарда

Мансарды различают с учетом типа крыши:

• Односкатная. Одна стена вертикальная, другая наклонена под углом 45°. Окна и балкон можно установить в любой из них. Такая мансарда удобна тем, что на крыше не скапливается снег — нет дополнительной нагрузки на кровлю.

  Фото: pinterest.com

• Двускатная. Наклонены обе стены, между ними образуется угол (чаще всего 90°, но его можно сделать более острым или тупым). Это самый распространенный вариант в загородных домах.

  Фото: pinterest.com

• Четырехскатная. Такой вариант сложнее в плане утепления. Часто дополняют «кукушкой» — дополнительным выступом с окном в одном из скатов.

  Фото: pinterest.com

• Многощипцовая (ломаная). В конструкции используются несколько двускатных направляющих под разными углами. Такая крыша удобнее с точки зрения наполнения помещения: доступны варианты с размещением высокой мебели у стен.

  Фото: pinterest.com

• С балконом. Чтобы расширить пространство, архитекторы дополняют мансарду балконом. Если разместить его над входом, можно дополнить дом колоннами. Последние будут играть роль несущих стен для выступа в мансарде.

  Фото: pinterest.com

Плюсы мансарды

Почему архитекторы и жильцы предпочитают мансарду? Аккуратные домики с покатыми крышами смотрятся привлекательно по сравнению с однотипными прямоугольными строениями. Если врезать в кровлю окно или спроектировать балкон, то дом становится интереснее. Помимо этого, у мансарды есть и другие преимущества:

Практичность и комфорт

Посредством мансарды можно значительно увеличить пространство. Такое решение обойдется дешевле возведения полноценного второго этажа, если перестроить имеющийся чердак под жилую комнату. Вы сэкономите на материале для стен, отделке и теплоизоляции (ее можно заложить в кровлю). Но придется увеличить бюджет, если планируете мансардные окна и балконы.

Много света

Верхняя комната может стать максимально светлой при обустройстве дополнительных окон в крыше. Благодаря угловому расположению мансарда освещается в два раза лучше по сравнению со стандартными помещениями. Важно предусмотреть, что летом верхний этаж сильно нагревается, поэтому его придется часто проветривать либо продумать солнцезащитные жалюзи и шторы.

Ближе к солнцу — больше энергии

И это не про пользу солнечных лучей. Дело в том, что значительная поверхность мансарды граничит с улицей, поэтому в холодное время года комната теряет больше тепла. Для прогревания помещения, если у вас нет печи или камина, требуется больше энергии. Некоторые архитекторы предпочитают обустраивать в мансарде вентиляцию, что еще больше увеличивает энергозатраты.

Широкий функционал

Помещение под крышей подойдет для любых нужд, при достаточном бюджете несложно обустроить даже ванную комнату. Но учитывайте, что на мансардный этаж лучше проникают уличные звуки, особенно шум дождя и птиц, гуляющих по крыше. Если планируете создать там спальню, рабочий кабинет или детскую, стоит позаботиться о дополнительной шумоизоляции. Чердачное помещение изначально используется для хранения вещей. Если вам хватает жилых комнат, можно оборудовать на мансардном этаже гардеробную, функциональную кладовую или библиотеку.

Фото: pinterest.com

Безграничная фантазия в интерьере

При создании мансарды можно сэкономить на строительстве. Но если вы мечтаете о гладких стенах внутри этажа, это будет стоить дороже по сравнению со стандартным прямоугольным помещением. Для экономии выбирают деревенский стиль или лофт; в них идеально впишутся балки и имеющиеся перекрытия, которые не придется обшивать.

Фото: pinterest.com

Необязательно, чтобы верхний этаж полностью соответствовал по стилю нижнему, но желательно, чтобы они не противоречили друг другу. Интересным вариантом может стать тотал уайт: за счет избытка света такое помещение выглядит еще уютнее и просторнее. К тому же белая комната оставляет пространство для творчества в вопросах наполнения, а деревянные балки красиво смотрятся практически в любом интерьере.

Фото: pinterest.com

Использование перекрытий

Кстати, о балках. Помимо основной функции — поддержки крыши — они могут помочь в создании оригинального дизайна. Например, на перекрытиях располагают встроенные антресоли. Создатели этого проекта вписали потолочные балки в детскую комнату с элементами спортзала: вместо шведской стенки снаряды свисают с потолка, а на одной из поверхностей расположен скалодром.

Фото: pinterest.com

Минусы мансарды

Казалось бы, мансарда — идеальный вариант для дома. Но все же стоит обдумать ее необходимость на стадии проектирования дома, учитывая некоторые нюансы:

1. Меньше функциональной площади. Низкие потолки «съедают» часть жилого пространства, хотя по метражу дом остается большим.
2. Специальные окна. Нестандартные рамы и стекла стоят. Ощутимо дороже, но обычные не подойдут для мансарды.
3. Сложная теплоизоляция. Гидро- и теплоизоляционные материалы должны быть очень качественными, в противном случае верхний этаж будет холодным.
4. Правильная кровля. Монтаж мансардной крыши делают из тепло- и хладостойких материалов. Помимо этого, стоит побеспокоиться о дополнительной шумоизоляции от дождя и града.
5. Наполнение комнаты. Покатые стены и слуховые окна требуют более тщательной планировки внутреннего интерьера. Уже не получится расположить вдоль стен высокие прямоугольные шкафы, стеллажи и стандартные открытые полки. В большинстве случаев оптимальным решением будет заказать встроенную мебель.

Комментарий эксперта

Евгения Матвеенко, основатель студии дизайна интерьера FlatsDesign:

«Мансарда в частном доме может стать прекрасным жилым помещением, если задуматься о ней уже на этапе проектирования. Чтобы сделать ее удобной, нужно предусмотреть правильную высоту стен и потолка, общую площадь помещения, санузел, построить лестницу с нужными параметрами, выстроить интерьер с учетом особенностей.

Нужно помнить, что планировочное решение, которое кажется свободным и открытым на бумаге, в реальности будет совсем другим. Скошенные поверхности кровли будут заметно сужать полезное пространство. С учетом того, что там должна обязательно уместиться мокрая точка, рекомендую заложить площадь мансарды не менее 50 кв. м.

Насколько функциональным будет помещение, зависит от того, на какой высоте стен будет начинаться скос кровли – она должна составлять не менее 1,2 м. Если в проекте заложено иное, стоит задуматься над тем, чтобы приподнять кровлю – это расширит возможности для использования мансарды. Если считать высоту помещения по высоте конька кровли, то здесь не рекомендуется ориентироваться на стандартный размер — 2,5 м будет недостаточно. Комфортной будет высота более 3 м.

В мансарде можно обустроить практически любое пространство. Все зависит от планировки дома в целом и от семьи, которая будет там жить, их склонностей и занятий. Если человек пишет картины — можно сделать там мастерскую. Писатель может устроить все так, чтобы ему было удобно находить вдохновение и создавать литературные произведения. Если хозяин дома – тренер, который тренирует у себя дома или просто увлеченный спортом человек – на мансарде можно оборудовать фитнес-зал.

Можно сделать там и спальню для семьи, если не хватает возможностей для этого на нижних этажах, или просто зону отдыха. Дети обычно в восторге от мансарды, очень любят проводить там время. Иногда им отводят весь этаж — устраивают детскую, пространство для игр, кинотеатр.

Не слишком удобно размещать в мансарде гардеробную, особенно когда это третий этаж в доме без лифта. Но если больше нет места, чтобы обустроить пространство для хранения вещей, можно сделать и это. Не рекомендую размещать там сауну: не очень удобно приносить туда все необходимое, а потом в расслабленном состоянии спускаться.

Жилое пространство требует устройства в мансарде санузла. Подвести коммуникации можно с нижнего этажа и спрятать все устройство в потолке. В проектировании нужно учитывать эргономику. Например, унитаз можно разместить в районе скоса кровли, а вот умывальник — уже неудобно.

Поскольку в мансарде сложный потолок перетягивают внимание на себя, не стоит перегружать интерьер, лучше придерживаться минималистичного стиля. Хочется создать легкое, не напрягающее пространство, не вызывающее тревожности.

Планируя интерьер в мансарде, обратите внимание на такие особенности:

1. Двери (как вариант — со скошенными углами) нужно проектировать в самых высоких точках. Есть и особенности установки света — из-за конька крыши трудно повесить люстру. С проводкой лучше не экспериментировать, а ограничиться настенными светильниками, точечными и направленными. Мебель придется изготовить на заказ под параметры комнаты.

2. Стены можно выстроить вертикально, срезая нужную часть скошенной крыши. Площадь при этом уменьшится, зато это будет полноценное пространство. Или же под кровлей можно выстроить стеллажи, деля пространство поперек. Это поможет визуально выровнять скошенную кровлю. Еще один вариант использования пространства под крышей – сделать там лаунж для отдыха, низкую лежанку, на которой можно расположиться сидя, лежа. Рабочий стол лучше поставить рядом с окнами, чтобы на него падал свет.

Особенность мансарды в том, что она подвержена температурным колебаниям и воздействию влаги. Но эта проблема решается с помощью грамотно выстроенного кровельного «пирога» — сочетания строительных и тепло- и пароизоляционных материалов, которые обеспечат надежную защиту от всех неблагоприятных факторов. Никаких особенных материалов для отделки не требуется. А вот система кондиционирования необходима — в мансарде всегда жарко.

Ширина лестницы должна составлять не менее метра, угол наклона — 30-40 градусов. Стандартный размер ступеней — 25-30 см. Параметры лестницы может понадобиться подогнать под жителей мансарды: если, например, это высокий человек, то ширину ступеней нужно будет увеличить.

Если установить в кровле окна, они добавят мансарде свет. Подойдет стандартный размер — 70 см на 1 м 40 см. Окна в этом случае находятся в перспективе, под наклоном — глаз воспринимает их меньше, чем они есть.

Окна в мансарде часто протекают, связано это с некачественным монтажом. Чтобы избежать проблем, доверьте его профессионалам. Хорошая функция — дистанционное управление окнами, но, по опыту, клиенты редко пользуются этим приспособлением. Здесь многое зависит от привычек человека. Не забудьте предусмотреть затемнение — иногда хочется, чтобы света было не слишком много.

В теории никто не запрещает построить мансарду над гаражом. Но это не совсем экологично. Выхлопные газы, радиоизлучение, накопленное на колесах, создают нездоровый фон для жилого помещения. Если все-таки непременно хочется сделать именно так, нужно продумать, как надежно изолировать эти воздействия. Мансарда над баней — тоже спорное решение. Здесь необходимо внимательно отнестись к теплоизоляции. Когда баня разогреется, тепло будет подниматься вверх, и там будет сложно находиться. Чтобы пространство было жилым и комфортным, потребуются специализированные инженерные решения.

Чтобы сделать мансарду красивым и уютным жилым помещением, проектировать ее нужно заранее, а в интерьере использовать решения с учетом особенностей комнаты и комфорта жильцов.»

Мансардная крыша и ее необычные преимущества

By Simona Ganea | Опубликовано 20 апреля 2022 г. Отзыв от Rachel Brown

Купить сейчас

Мансардная крыша отличается особым старинным качеством. Это стиль крыши, который пользовался периодом популярности, которая в последние годы пошла на убыль.

Тем не менее, этот стиль крыши имеет ряд очевидных преимуществ. В этой статье мы познакомим вас с краткой историей и некоторыми преимуществами и недостатками этой уникальной крыши.

К концу вы станете экспертом и, возможно, будете убеждены, что этот стиль крыши заслуживает возвращения.

Стиль мансардной крыши является примером того, как архитектурный дизайн важен как для формы, так и для функции. Этот стиль крыши, также называемый бордюрной крышей или французской крышей, берет свое название в честь Франсуа Мансара, известного французского архитектора. Однако он популяризировал стиль, а не изобрел его.

Первое задокументированное использование мансардной крыши было в 1546 году Пьером Леско в юго-западном крыле Лувра. Эта конструкция крыши стала более популярной в 17 веке, а затем снова во времена Второй империи под властью Наполеона III во Франции.

Мансардные крыши стали важным символом французской архитектуры.

Этот стиль крыши с годами завоевал популярность в Канаде, США и многих других западных странах.

Самая важная причина, по которой этот стиль крыши так ценился, заключалась в том, что он добавлял дополнительное чердачное пространство. Мансардная крыша дает больше свободного пространства на чердаке. Это был хороший вариант крыши как в сельской, так и в городской местности; однако в городских условиях это ценилось, потому что позволяло вертикально расширять пространство без необходимости увеличения землепользования.

Хотя многие признают, что этот тип крыш хорошо работает во многих архитектурных проектах, в наши дни этот тип крыш утратил свое значение.

Посмотреть в галерее

Мансардная крыша представляет собой нечто среднее между вальмовыми крышами, имеющими углы со всех четырех сторон, и вальмовыми крышами, имеющими две угловые секции крыши с двух сторон.

Короче говоря, кровля мансардного типа имеет по два ската с каждой стороны, нижний скат имеет более острый угол, чем верхний скат. Как и вальмовая крыша, мансардная крыша четырехскатная.

Многие путают мансардную крышу с вальмовой; однако эти крыши имеют разные стили, которые вы можете распознать, если знаете, какие особенности наблюдать. Архитектура вальмовой крыши похожа на двускатную крышу тем, что она имеет наклонную крышу с двух сторон дома, но вальмовая крыша имеет два ската с каждой стороны, а не один.

Хотя этот стиль кровли не является обычным явлением, вы можете увидеть двускатную крышу на амбарах. Мансардная крыша имеет те же два угла с каждой стороны крыши, но у нее есть крыша с четырех сторон дома, а не с двух сторон, как у двускатной крыши.

Существует четыре типа наиболее распространенных конструкций мансардных крыш.

• Прямая  – Этот тип мансардной крыши имеет длинный, почти вертикальный нижний скат и небольшой верхний скат. Этот верхний склон не всегда виден с уровня земли. На многих крышах в этом стиле есть слуховые окна, позволяющие естественному свету и вентиляции проникать на верхний этаж.
• Выпуклая  – Нижний скат мансардной крыши этого типа изгибается наружу. Этот стиль напоминает изгиб формы колокола. Это добавляет много дополнительного пространства в мансардные помещения.
• Вогнутая  – Эта крыша имеет плоский верхний скат и крутой нижний скат, изгибающийся внутрь. Этот стиль не дает столько места, как другие мансардные стили, но имеет давнее архитектурное наследие, поскольку использовался в исторических особняках и зданиях.
• S-образная форма  – сочетание выпуклых и вогнутых линий крыши. Крыша начинается с изгиба внутрь и заканчивается изгибом наружу.

Кровельный материал на мансардных крышах очень специфичен. Не каждая черепица будет работать из-за уклона, подверженности экстремальным погодным условиям и того факта, что крутой уклон не позволяет черепице герметизироваться вместе, как на менее крутой остроконечной крыше.

На протяжении всей истории мансардные крыши отделывались черепицей сланца , так как кровельщики могли расположить их для правильного отвода воды и потому что они были привлекательными. В последние годы некоторые сторонники рекомендуют синтетическая черепица или деревянная черепица, например кедровая крошка , для мансардной крыши, поскольку они легче и не будут соскальзывать с крыши со временем. Вы можете сэкономить на затратах, используя битумную черепицу или металлочерепицу . Однако многие считают, что битумная черепица слишком тяжелая для наклона мансардной крыши.

Многим людям нравится внешний вид мансардной крыши, но есть важные причины, по которым сегодня этот стиль кровли не популярен.

• Эстетическая привлекательность – Мансардные крыши имеют элегантный стиль, напоминающий французскую архитектуру. Кроме того, они уникальны в современном мире двускатных крыш.
• Дополнительное пространство – Этот стиль кровли позволяет расширить внутреннее пространство чердака. Вы можете использовать это чердачное пространство для комнат обычных размеров из-за более плоского верхнего ската лучше, чем с двускатными крышами.
• Расходы на отопление – В помещениях, встроенных в чердачное пространство, лучше распределяется тепло, чем в двускатных крышах. Эти крыши сокращают расходы на отопление, равномерно распределяя тепло по всему помещению.
• Естественное освещение – С добавлением мансардных окон в чердачные помещения поступает больше естественного света и улучшается вентиляция. Большие окна гораздо проще установить в мансардную крышу, чем в двускатную.

• Атмосферостойкость – Верхняя панель мансардной крыши имеет очень низкий уклон, что делает ее менее устойчивой к атмосферным воздействиям, чем другие крыши. Например, сильные дожди или снег могут скапливаться на более плоской части крыши, создавая проблемы в будущем, такие как протечки и смещение черепицы. Кроме того, большинство таких крыш имеют плохую дренажную систему.
• Высокая стоимость установки – Эти крыши необычны и требуют больших затрат на установку по сравнению с другими типами крыш.
• Высокие затраты на ремонт – Эти крыши требуют тщательного обслуживания, а затраты на ремонт выше, чем у других типов крыш.
• Сложность с получением разрешений — Во многих местах требуется специальное разрешение для строительства крыши такого типа. Не все районы предоставляют один.

Мансардная крыша уникальна среди кровельных стилей. Он имеет величественную красоту и дизайн, которые выделяют его. Кроме того, это позволяет больше развивать внутреннее пространство. Мы собрали несколько удивительных фотографий мансардных крыш, как снаружи, так и внутри.

Мансардную крышу можно узнать по уникальному характеру стиля. Существуют как исторические образцы мансардных крыш, так и современные варианты мансардных крыш.

Этот большой исторический дом выполнен в элегантном классическом стиле. Многие архитекторы сочетают мансардные крыши с другими элементами крыши, такими как эта, с вырезом для окна. Эта крыша имеет несколько больших окон, чтобы увеличить количество света в мансарде.

Прямая мансардная конструкция этого коттеджа имеет небольшой верхний уклон, который не виден с уровня улицы. Хотя эта форма может не иметь элегантности, присущей более округлым мансардным стилям, это практичный способ увеличить пространство на вашем дополнительном этаже.

Эта стильная крыша предлагает дополнительное пространство прямой мансардной крыши и элегантность закругленной формы.

Хотя вы можете с полным основанием считать мансардную крышу историческим стилем, который сегодня мало используется, все еще существуют современные интерпретации этого стиля. Рассмотрим эту реконструкцию резиденции в Джорджтауне. Прямая мансардная крыша позволяет добавить большие окна, которые добавляют дому больше симметрии и дополнительного пространства.

Расширение внутренних пространств – одна из лучших причин для мансардной крыши. Когда вы добавляете мансардную крышу, вы не ограничены в том, что вы можете разместить в дополнительной жилой площади от главной спальни до ярких мастерских художников.

В этом шале от design alpino увеличено жилое пространство под мансардной крышей. Они закончили потолок открытыми балками и использовали органические элементы, такие как каменные стены, чтобы создать связь с внешним миром.

Посмотреть в галерее

Кроме того, люди используют дополнительные квадратные метры для офиса. Обратите внимание на большие световые люки на плоской крыше. Это пространство настолько яркое и светлое, что оно также идеально подходит для студии художника или спальни.

Посмотреть в галерее

Если вам не нужно больше спален или офисных помещений, используйте площадь под мансардой как уютную тусовку для всей семьи. Секция хорошо вписывается под открытые балки, чтобы придать всей конструкции цельный вид. Bo-design создал это пространство.

Посмотреть в галерее

Посмотреть в галерее

Массивные окна в этом современном лофте задают тон потрясающего стиля этого помещения. Дизайнеры использовали стеклянные перегородки, чтобы отделить пространство, но при этом оставить его открытым.

В этом современном лофте есть все необходимое для личной жизни. Этот дизайн, созданный raca-architekc, включает спальню, кабинет, зону отдыха и ванную комнату. Высокие окна придают всей площади ощущение простора и света. Теплый деревянный потолок добавляет текстуры к общей нейтральной цветовой гамме.

Посмотреть в галерее

Нам нравится этот дизайн жилого помещения от ideea. Геометрические углы потолка в сочетании с мебелью в стиле минимализма и цветовой палитрой делают это пространство поразительным. Множество окон и световых люков означают, что это пространство никогда не будет таким темным и тоскливым, как многие чердачные помещения.

Часто задаваемые вопросы (FAQ)FAQ

Для чего нужна мансардная крыша?

Мансардные крыши были впервые введены как способ увеличить пространство на верхнем этаже и избежать налогов, взимаемых в зависимости от высоты здания. Таким образом, умные строители могли обходиться меньшими налогами и добавлять больше места в здание, не увеличивая высоту.

Хороши ли мансардные крыши?

У каждой крыши есть свои плюсы и минусы. Мансардные крыши хороши тем, что они предлагают больше дополнительного пространства на чердаке, чем вальмовые или двускатные крыши. Кроме того, они красивы по стилю. Однако у них есть недостатки, которые важно понять, прежде чем инвестировать в мансардную крышу.

Почему французские мансардные крыши серые?

Во многих французских крышах в качестве основного кровельного материала используется листовой металл из цинка или меди. При выветривании цинк становится серым, а медь — светло-зеленым.

Является ли мансардная крыша вальмовой?

Да, мансарда — это разновидность шатровой крыши. Это четырехскатная вальмовая крыша.

Мансардная крыша плоская?

Верхняя часть мансардной крыши плоская, хотя она также имеет две угловые секции крыши, отходящие от плоской средней части. Эта плоская местность является причиной высоких затрат на техническое обслуживание и ремонт, поскольку снег и вода со временем накапливаются, вызывая проблемы.

Какой уклон мансардной крыши?

Мансардная крыша имеет два ската для учета верхнего и нижнего скатов. Нижний склон имеет угол наклона около 70 градусов, а верхний участок имеет угол наклона около 30-36 градусов.

Мансардные крыши имеют долгую и интересную историю и красивый стиль, который стоит понять. Стиль крыши здания является важным элементом его архитектурного стиля.

Независимо от того, покупаете ли вы старый дом с мансардой или хотите увеличить пространство на чердаке, эти крыши обладают уникальными характеристиками, которые в некоторых случаях могут подойти.

Мансардные крыши имеют врожденные конструктивные недостатки, которые не подходят для некоторых домов и мест. Это стоит знать, прежде чем инвестировать в дорогостоящий ремонт или покупку новой крыши.

Преимущества и недостатки, которые необходимо знать

Получите оценку от профессионалов кровельщиков

Что такое мансардная крыша?

Проще говоря, мансардная крыша, также известная как французская или бордюрная крыша, представляет собой комбинацию вальмовой и вальмовой крыш в отношении дизайна. Если вы не совсем знакомы с вальмовой крышей, то она считается модифицированной версией двускатной крыши, но в отличие от двускатной имеет по два ската с каждой стороны. Верхний склон более плоский, чем нижний, который выглядит почти вертикальным.

Мансарда — прекрасный пример того, что архитектурный дизайн — это больше, чем просто проектирование для достижения наилучшей функциональности; это тоже искусство. Поскольку мансарда возникла в 16 веке (первая приписывается Пьеру Леско) и приобрела популярность в 17 веке (благодаря Франсуа Мансару, в честь которого была названа крыша), она стала фундаментальной частью французской архитектуры. Это также наблюдается во многих других странах по всей этой части мира. Итак, как определить мансардную крышу?

Ищете квалифицированных кровельщиков рядом с вами?

Узнайте, сколько будет стоить ваш проект

Не настоящий почтовый индекс.

Идентификация мансардной крыши

Поскольку ее крутые стороны и двойной скат характерны для многих других типов крыш, легко спутать мансарду с другим типом. Также трудно увидеть верхний скат, когда вы стоите на земле, из-за чего вы можете принять его за одноплоскостную крышу с крутыми бортами или наоборот. По этим причинам важно точно знать, как его идентифицировать.

В отличие от навеса, который используется во многих амбарах по всей Америке, мансарда имеет уклоны со всех сторон, а не только с двух сторон. Самая большая разница между ними заключается в том, что мансардные крыши всегда будут иметь низкий уклон, в то время как вальмовые крыши будут заканчиваться длинными острыми концами в основной балке крыши.

Преимущества мансардной крыши

Мансардная крыша имеет ряд преимуществ. К ним относятся:

Эстетическая ценность

Мансардные крыши всех типов имеют элегантный вид, который добавит эстетическую ценность любому зданию. Во многом это связано с тем, что они были важной частью французской архитектуры эпохи Возрождения.

Дополнительное пространство для чердака

Благодаря конструкции и конструкции мансардной крыши (в частности, вертикальному нижнему скату) она имеет гораздо больше места для чердачного пространства, чем многие другие стили, особенно по сравнению с вальмовыми и двускатными крышами. При необходимости чердак может легко поместиться в главную спальню. Кроме того, мансардные окна, расположенные вдоль нижнего ската, пропускают в здание естественный свет и увеличивают ощущение пространства.

Облегчает расширение

Структура мансардного помещения значительно упрощает его расширение и достройку по сравнению с другими типами. Это связано с вертикальным стилем нижнего ската, что значительно упрощает добавление дополнительных этажей в будущем. Если вы думаете, что в будущем захотите расширить свой дом, возможно, вам подойдет мансардная крыша.

Хорошо подходит для сельской и городской местности

Мансарда хорошо подходит для сельской и городской местности из-за дополнительного пространства, а также возможности расширения.

Недостатки мансардной крыши

Этот стиль также имеет свои недостатки, в том числе:

Получение разрешения может быть затруднено

В зависимости от вашего района получение разрешения может быть затруднено из-за различных требований. Вам нужно будет тщательно изучить местные законы, которые применяются к этому типу кровли, прежде чем вы начнете процесс.

Высокая стоимость установки

Из-за сложности конструкции мансарда обычно требует больших затрат на установку. Возможно, вы даже сможете установить несколько двускатных или вальмовых крыш, стоимость которых равна стоимости одной мансардной крыши.

Не самая устойчивая к атмосферным воздействиям

Если вы живете в районе, где круглый год идут сильные дожди или снег, мансарда может быть не лучшим выбором для вас. Дренажная система более плоского верхнего ската недостаточно хороша для того, чтобы выдерживать экстремальные погодные условия, и может привести к протечкам и даже обрушению крыши при скоплении слишком большого количества воды.

Затраты на техническое обслуживание и ремонт также высоки

Крыша с высокими затратами на установку почти всегда будет иметь высокие затраты на техническое обслуживание и ремонт, как в случае с мансардными крышами. Многие кровельщики не знакомы с этим стилем, особенно в наши дни и в этом регионе мира. Поиск подходящего эксперта может быть проблемой, и это может также стоить кучу денег, когда вы это сделаете.

Найдите рядом квалифицированных кровельщиков

Не настоящий почтовый индекс.

Как устроена мансардная крыша?

Если вы думаете о строительстве мансардной крыши, важно знать, как она устроена. Начнем с того, что крыша, как правило, строится на основе реечного шва или конструкции со стоячим соединением. Чаще всего верхние края сковород загибаются на возвышение стоячего соединения или планки и заканчиваются слоем толщиной ¾ дюйма, а нижние концы сковород либо зацепляются за боковую планку, либо прикрепляются к основанию. .

Варианты дизайна

С момента появления концепции мансардной крыши появилось несколько вариантов дизайна, которые изменили ее внешний вид и функции. У каждого из них есть свои плюсы и минусы, поэтому вам следует провести исследование в соответствии с окружающей средой, в которой вы живете, и структурой вашего дома, прежде чем выбрать один из них. Среди них:

Прямая

Эта конструкция имеет небольшой наклон на верхней панели, который не всегда виден тем, кто смотрит на крышу с уровня земли. Нижний склон почти полностью вертикальный и обычно имеет слуховые окна, которые обеспечивают вентиляцию, свет и даже дополнительное пространство. Однако на прямой мансардной крыше снег может собираться и утяжелять ее, что в конечном итоге приводит к трещинам и протечкам. Если вы хотите отремонтировать свою крышу, и она находится на более старой стороне, рекомендуется взять с собой оригинальную часть и попытаться найти соответствие (как можно более близкое) среди более новых материалов для мансардной крыши.

Выпуклая

Нижний склон этой конструкции имеет направленную наружу кривую и может иметь S-образную или колоколообразную форму. Каждая из этих форм дает больше внутреннего пространства на крыше без необходимости добавлять какие-либо дополнительные этажи в дом. Этот тип дизайна чаще всего встречается в зданиях судов. Любые владельцы недвижимости со зданиями с выпуклыми мансардными крышами должны удалить все ветки деревьев, находящиеся над головой, и те, которые растут в пределах пяти футов от здания.

Вогнутая

Эта конструкция имеет внутреннюю кривую, которая иногда расширяется, а их нижние скаты имеют крутой угол. Чаще всего они встречаются в крупных зданиях и особняках, построенных во второй половине XIX века. Поскольку вершины мансардных крыш плоские, снег имеет тенденцию накапливаться, что в конечном итоге приводит к трещинам и протечкам. Даже большое количество дождя может собраться и разрушить крышу. Лучше всего тщательно проверять крышу не реже одного раза в год, чтобы предотвратить серьезные повреждения.

Каков ваш выбор?

Вы все еще думаете о мансардной крыше? Если вы уверены, что можете справиться с затратами и обслуживанием, связанными с его приобретением, и вы просто не можете перестать думать о красоте, которую он принесет вашей собственности, дерзайте! Позвоните нам по телефону 215-798-9790, чтобы назначить консультацию по замене крыши.

Часто задаваемые вопросы

Для чего нужна мансардная крыша?

Мансардная крыша представляет собой четырехскатную крышу с двумя скатами на каждой стороне. Нижний склон обычно намного круче верхнего. Этот тип крыши не только визуально привлекателен, но и его скаты также предоставляют домовладельцам дополнительное пространство, чаще всего на чердаке. Форма также облегчает расширение дома.

Чем вальмовая крыша отличается от мансардной?

Вальмовая и мансардная крыши похожи тем, что каждая из их сторон имеет два разных ската, причем нижний скат круче верхнего. Однако есть одно существенное отличие. В то время как мансардные крыши имеют четыре стороны, вальмовые крыши рассчитаны только на две. Вальмовые крыши обычно можно увидеть на фермах, бревенчатых хижинах и сараях.

Мансардная крыша дорогая?

Поскольку мансардные крыши относительно сложны в проектировании и монтаже, они также могут быть более дорогими, чем другие типы крыш. Однако есть определенные преимущества, присущие мансардным крышам. Например, их форма позволяет увеличить пространство в доме, особенно на верхнем этаже или чердаке. Их дизайн также довольно красив.

Как долго служит мансардная крыша?

Мансардные крыши, которые правильно установлены и обслуживаются, а также оборудованы для защиты от дождя и снега, могут прослужить до века. Однако, сколько прослужит материал, зависит от самого материала. Например, битумная черепица рассчитана на срок службы около 15-25 лет, а медные крыши могут прослужить до 100 лет.

Где используется мансардная крыша?

Мансардные крыши можно найти на зданиях во многих частях мира, включая Соединенные Штаты, но чаще всего они ассоциируются с Францией. Этот тип крыши популяризировал Франсуа Мансар (159 г.8-1666), известный французский архитектор. В США мансардные крыши можно найти на амбарах, фермерских домах и хижинах.

Сколько стоит замена мансардной крыши?

Стоимость замены мансардной крыши зависит от нескольких факторов, включая, помимо прочего, материалы, размер, расположение и трудозатраты.
