устройство и варианты проектов и схемы, как сделать кровлю пошагово для частного дома и как правильно построить своими руками

Ломаная крыша не только преображает внешний вид дома, она также необходима для того, чтобы рационально использовать дополнительное пространство. Свое название такая крыша получила благодаря особенности конструкции: она имеет большое количество линий с изломами и пятиугольную проекцию. Под такой крышей может находиться полноценный этаж. А с финансовой точки зрения такая постройка будет гораздо выгоднее, чем возведение дополнительного этажа.

Требования

По сути, подкрышное пространство – это чердак, который можно превратить в полноценное жилое помещение.

Возведение и обустройство ломаной крыши – это нелегкий процесс. Для этого необходимо утеплить и защитить от влаги всю конструкцию. А при соблюдении всех правил и норм строительства дополнительная жилая комната под крышей позволит уменьшить теплопотери дома.

Основные требования, которые должна удовлетворять ломаная крыша, являются следующими:

  • высота потолка в помещении должна превышать 2,2 метра, в противном случае находиться в небольшом сжатом помещении будет некомфортно;
  • необходимо разработать систему вентиляции для того, чтобы защитить помещение от образования конденсата;
  • все кровельные элементы конструкции должны иметь небольшой вес, чтобы не оказывать большую нагрузку на перекрытия и фундамент каркасного дома;
  • в целях соблюдения правил пожарной безопасности все деревянные элементы крыши должны быть обработаны антипиренами;
  • кровельные конструкции должны иметь отличную изоляцию;
  • серьезные требования выдвигаются мансардным окнам. Они должны иметь жесткую и надежную конструкцию, чтобы во время дождя вода не поступала в дом. Кроме того, следует заранее предусмотреть конструкцию мансардных окон, чтобы мытье стекол не вызывало больших трудностей;
  • конструкция крыши должна отвечать инженерным расчетам нагрузок, поэтому эту задачу стоит доверить профессионалам. Все остальные работы можно выполнить своими руками;
  • основные отличия в конструкции ломаной крыши связаны не только с используемыми материалами, но и с геометрическими параметрами.

Особенности кровли

Ломаная крыша мало чем отличается от классической двускатной конструкции. Разница заключается лишь в том, что скат делится на две части: верхнюю и нижнюю. Такой способ обустройства крыши подходит как для загородных коттеджей, так и для дачных домиков.

Ломаная крыша имеет свои особенности, такие как:

  • возможность возведения крыши на старой постройке;
  • позволяет без особых финансовых и трудовых затрат возвести дополнительный этаж;
  • рациональное использование пространства под крышей и увеличение полезной площади дома;
  • даже при комнатных размерах частного дома мансардный этаж с ломаной крышей получается вместительным и просторным, поскольку новое помещение будет немного меньше площади самого сооружения;
  • придает более привлекательный внешний вид дому;
  • в некоторых случаях существует возможность возвести двухуровневую мансарду;
  • сокращение тепловых потерь первого этажа, что позволяет уменьшить расходы на отоплении;
  • стены и потолок на мансардном этаже могут иметь скошенную форму, поэтому для обустройства интерьера придется приложить немало усилий;
  • высокая стоимость мансардных окон.

Дополнительное пространство можно использовать сезонно или в течение всего года. В данном случае каждый владелец дома выбирает наиболее подходящий вариант. Под крышей может быть оборудовано полноценное жилое пространство с высоким потолком

, а также помещение может использоваться в различных целях.

  • Полноценная жилая комната. Здесь может расположиться гостиная, детская, спальня или кабинет. Необходимо провести на второй этаж отопление, если помещение будет использовать в течение всего года. И обязательно следует предусмотреть шумоизоляцию, потому что во время осадков звук дождя будет отчетливо слышен через кровлю. А также пространство дополнительно утепляется со всех сторон и покрывается надежной изоляцией.
  • Кухня-столовая. Для этого варианта дополнительно необходимо будет провести на второй этаж все необходимые коммуникации, в том числе электричество, отопление, водопровод и канализацию.
  • Летняя веранда или комната отдыха – это отличный вариант для обустройства большого дома. На втором этаже можно будет расслабиться и отдохнуть в тишине. В таком случае основное требование к конструкции – крыша должны быть надежно защищена от ветра и осадков. Помещение может быть с утеплением или без него.
  • Гардеробная или помещение хозяйственного назначения. Это дополнительное пространство можно также использовать для хранения различных вещей.

Устройство: элементы

Все работы по возведению крыши необходимо начинать с составление проекта и расчета.

Эту работу можно доверить профессионалам или выполнить самостоятельно, если вы обладаете хотя бы минимальным опытом в строительной сфере. Для составления проекта лучше воспользоваться специальными компьютерными программами. На чертеже стоит указать все необходимые элементы кровли.

Конструкция ломаной крыши состоит из множества частей. И чем геометрия постройки сложнее и массивнее, тем больше элементов должно быть.

Устройство ломаной крыши включает в себя следующие элементы:

  • вертикальные стойки нижним концом упираются в балки перекрытий, а верхним – подпирают нижние стропила. Они также являются каркасом внутренних стен на дополнительном этаже;
  • затяжки – это горизонтальные балки для висячих стропил и бабки. Они связывают между собой висячие стропильные пары и снимают нагрузку;
  • подкосы – это подпорные диагональные балки, необходимые для снижения нагрузки стропильных ног;
  • верхние и нижние стропила – это ребра жесткости, которые выполняют главную функцию всей конструкции;
  • мауэрлат – это скрепленные деревянные балки, отвечающие за соединение конструкции со стенами дома;
  • коньковый прогон – это место встречи пары верхних стропил;
  • бабки – это вертикальное крепление висячих стропил и затяжки, необходимы для того, чтобы уменьшить нагрузку на элементы и минимизировать прогиб;
  • схватки – это горизонтальные распорки необходимые для того, чтобы уменьшить нагрузку на стропильную систему, которая обусловлена не только собственной массой, но и осадками, такими как снег;
  • обрешетка – это каркас для крепления кровельного материала и изоляции. Она изготавливается в сплошном или решетчатом типе;
  • пароизоляция – это первый слой, для которого отлично подходит парозащитная мембрана. Пароизоляционная пленка укладывается по кровельной конструкции с нахлестом, чтобы влага не попадала в утеплитель;
  • теплоизоляция является необходимым элементом устройства крыши, поскольку чердачное помещение охлаждается быстрее по сравнению с нижними этажами. В качестве утеплителя специалисты рекомендуют использовать каменные базальтовые плиты. Они укладываются между стропильными элементами. Слой утеплителя должен составлять не менее 20 см;
  • гидроизоляция укладывается поверх стропил одним слоем внахлест, для этого отлично подходит мембранный материал;
  • кровля укладывается поверх влагоизоляции. Особенности монтажа зависят от выбора материала. Как правило, выполнение работ начинается с нижнего яруса;
  • заключительными штрихами после монтажа кровли остаются установка водоотливов и декоративная отделка.

Таким образом, конструкция крыши напоминает слоеный пирог:

  • кровельное покрытие;
  • гидроизоляция;
  • контробрешетка;
  • обрешетка;
  • теплоизоляция;
  • начальная обрешетка;
  • карниз;
  • пароизоляция;
  • стропильная система.

Стропильные системы

Ломаная крыша позволяет без возведения пристройки с минимальными затратами средств и труда расширить полезную площадь дома. Дополнительное пространство можно использовать для отрытой летней веранды или зимнего сада. Помимо этого, небольшая постройка улучшает внешний вид дома и защищает от холода первый этаж.

Стропильная система ломаной крыши отличается от прочих наличием изломов на скатах.

В конструкции ломаной крыши используются довольно габаритные строительные системы. И лучше всего для нее подходит древесина. Установка стропильной системы производится на этапе возведения стен дома или в процессе эксплуатации. Но при этом всю систему можно собрать без использования крупноподъемной техники, придерживаясь лишь модульной методике.

Особенности стропильной системы ломаной крыши являются следующими:

  • визуально конструкцию крыши можно поделить на две части: верхнюю и нижнюю. Нижняя часть устанавливается при помощи наслонных стропильных ног. А устройство верхних стропил ориентируется в первую очередь на удобство для владельца дома. Угол наклона нижних и верхних стропил должен быть 60–70° для нижнего яруса и 15–30° – для верхнего;
  • в отличие от классической двускатной крыши в данной конструкции имеются специальные ребра жесткости, которые исполняют роль стен на мансарде;
  • между стропилами и затяжкой монтируется бабка, которая необходима для придания дополнительной жесткости затяжки и опоры;
  • схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки;
  • конструкция крыши может быть дополнена эркерами – небольшими выступами для окон. В таком случае требуется усиление стропильной системы;
  • поскольку стропила ломаной крыши имеют большую длину, то необходимо увеличить надежность конструкции дополнительными элементами – подкосами и затяжками;
  • дом с ломаной крышей хорошо смотрится в дополнении с балконом или пристройкой в виде летней веранды, но в таком случае необходимо усовершенствовать стропильную систему дополнительными выносными опорами.

Строительство мансардного этажа с ломаной крышей обойдется значительно дороже классической двускатной конструкции. И при этом понадобится вникнуть в трудоемкий процесс строительства.

Виды

Существует несколько вариантов ломаных крыш.

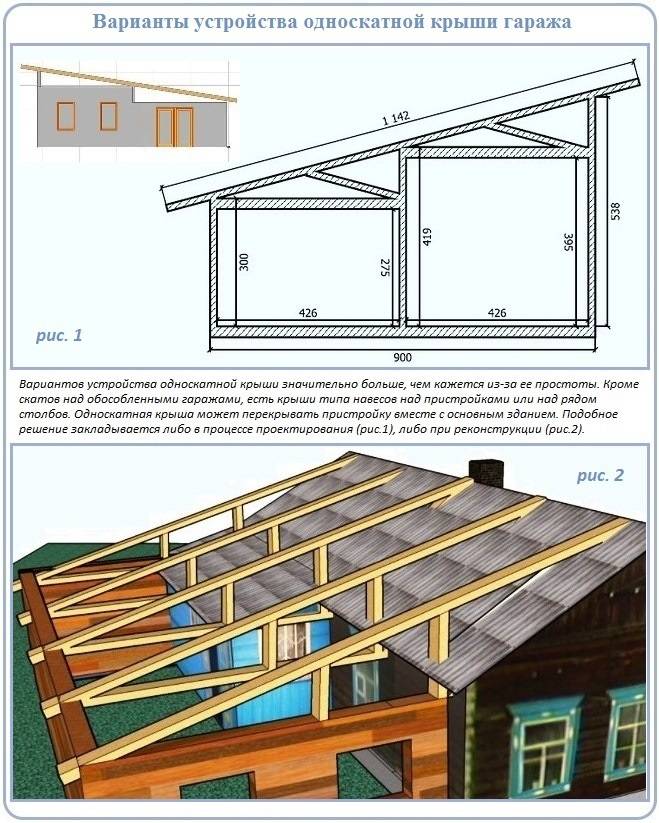

  • Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
  • Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.
  • Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
  • Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
  • Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

  • опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
  • нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
  • используются только наслонные стропила. В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Варианты проектов

Конструкция крыши позволяет изменить внутреннее пространство мансарды. И перед тем как приступать к строительству, необходимо изучить немало удачных проектов домов с ломаной крышей.

Кроме того, выбор проекта позволит определиться с размером бруса и количеством строительных материалов.

Внутреннее пространство можно организовать не только функционально, но и привлекательно.

  • Пространство под крышей может быть продолжением первого или второго этажа. В таком случае необходимо дополнительно усилить стропильную систему и опорные конструкции.
  • Мансарда с ломаной крышей может иметь отдельный вход с улицы. Такой проект предусматривает отдельную лестницу с боковой стороны дома.
  • Внутренние стены можно оставить наклонными или скрыть скаты кровли перегородками. В первом случае необходимо продумать как функционально и стильно использовать периферийные зоны.
  • То же самое касается стропильной системы на потолке – опоры можно скрыть гипсокартоном или оставить в качестве декоративного элемента.

Ломаная крыша отлично подходит для построек со сложной архитектурой. Один из способов оживить конструкцию крыши заключается в размещении скатов на разных уровнях. Таким образом, можно придать дому асимметричный вид.

За счет частичного смещения оси удается значительно расширить подкрышное пространство и улучшить геометрию помещения. А также можно разделить конструкцию на несколько сегментов с разным углом наклона. Такой прием особенно выигрышно смотрится при обустройстве пристроек и для придания завершенного вида дому с крыльцом.

Выбор материала

Традиционно считалось, что для возведения крыши необходимо выбирать аналогичные материалы, что и для дома. Но на сегодняшний день строители предлагают современные решения.

  • Для возведения мансарды лучше всего подходят хвойные породы деревьев. Они отличаются большей прочностью и надежностью, что позволяет выдержать нагрузку. Поверхность материала не должна иметь сучков, трещин, сколов и следов повреждений.
  • От металлических и железобетонных элементов лучше отказаться, чтобы уменьшить нагрузку на перекрытия и фундамент. Чем меньше вес крови, тем надежнее конструкция.
  • Все строительные материалы должны иметь подходящий уровень влажности. Для древесины оптимальным уровнем считается 18–22%.
  • Помимо древесины, понадобятся металлические крепежные элементы для соединения стропил, изоляционных и кровельных материалов.

Для строительства ломаной крыши следует использовать следующие материалы:

  • брус с сечением 90х140 или 140х140 мм для мауэрлата;
  • подстропильные балки;
  • балки для усиления потолка;
  • доски для напольного покрытия;
  • стойки для внутренних стен помещения;
  • конек для крыши и стойки;
  • доска необрезная для кровли для теплоизоляции и обрешетки;
  • стропила для скатов 40х100 мм;
  • материалы для гидроизоляции, пароизоляции и теплоизоляции кровли;
  • кровельные материалы;
  • отделочные материалы для стен и потолка;
  • крепежные элементы: металлические скобы, уголки, болты, гвоздки и саморезы.

Как рассчитать?

Чтобы в процессе работы не столкнуться с нехваткой строительных материалов, необходимо предварительно провести детальные расчеты. Для этого понадобятся чертежи дома и крыши, калькулятор и рулетка. Для расчета кровельного материала, исходя из плана, определяется общая площадь каждого ската, а затем все данные суммируются. Полученный результат делится на площадь кровельного листа и прибавляется 10–15% для запаса и форс-мажорных ситуаций.

При расчетах необходимо также учитывать наличие карнизов с коньками. Вычислив общую площадь крыши, можно определить не только количество строительных материалов, но и рассчитать нагрузку всей конструкции.

Для того, чтобы определить нагрузку на несущие конструкции постройки необходимо учитывать следующие моменты:

  • вес материалов кровли;
  • примерную массу снега;
  • массу элементов обрешетки;
  • нагрузку изоляционных материалов на стропила;
  • размеры крыши;
  • углы установки скатов;
  • шаг установки элементов стропильной системы и кровельной обрешетки;
  • дополнительные нагрузки: вес людей, нагрузку от стеклопакетов, вентиляции и других дополнений.

После этого производится расчет несущей способности по формулам. А также можно воспользоваться специальными программами. При этом необходимо будет учитывать снеговую и ветровую нагрузки, характерные для конкретного региона.

Новичкам в строительстве лучше эту работу доверить профессионалам. Поскольку от расчета зависит выбор и количество строительных материалов.

Защита древесины

Дерево восприимчиво ко многим воздействиям, поэтому для надежности перед монтажом все строительные элементы из дерева необходимо обработать защитными средствами. В арсенале современных производителей есть такие составы, как:

  • антипирены – необходимы для защиты от пожара;
  • антисептические средства;
  • пропитки от гниения.

Разумнее приобрести готовые смеси для обработки. Все защитные препараты необходимо наносить на улице или в хорошо проветриваемом помещении. Для нанесения можно использовать широкую кисть или распылитель. Все защитные средства наносятся в несколько слоев. Но самым надежным способом обработки древесины является полное погружение материала в раствор. В таком случае понадобится подготовить объемный резервуар и большое количество защитного средства. Такой способ обработки обеспечивает качественное проникновение защитных средств внутрь древесины.

Любые препараты, в состав которых входит биодид, опасны для здоровья человека. Поэтому во время обработки древесины необходимо надеть защитную маску, очки и перчатки. После нанесения защитной пропитки поверхность должна полностью высохнуть.

Все стыки деревянных элементов после соединения необходимо также обработать защитными средствами. А в процессе эксплуатации дома основные элементы несущей конструкции необходимо также периодически обрабатывать.

Этапы возведения

Закончив все расчеты и подготовительные этапы можно переходить к строительству. Несмотря на всю сложность конструкции ломаной крыши ее можно возвести своими руками. Для начала необходимо определиться с размерами и схемой крыши, а потом придерживаться пошаговой инструкции.

  • Первый этап строительства заключается в установке мауэрлата, к которому впоследствии крепятся концы стропил. Деревянный брус укладывается по всему периметру стен.
  • Если нижний этаж построен не из дерева, то в стенах необходимо сделать отверстия для анкеров на расстоянии 2 метра и установить крепеж. Далее, на поверхность укладывается гидроизоляционный слой и деревянный брус с отверстиями для крепежа. Затем, можно переходить к установке мауэрлата, который плотно притягивается к анкерам.
  • Следующим шагом идет установка балок перекрытия. Они будут служить потолком для первого этажа и опорой для вертикальных стоек второго этажа. В первую очередь балки монтируются с двух сторон на торцевых сторонах здания, затем между ними натягивается бечевка для указания плотности. Необходимо строго соблюдать горизонтальный уровень для качественной основы кровли. Затем, размещаются промежуточные балки. Края балок промазываются мастикой.
  • Установка стоек производится по тому же принципу. Сначала монтируются стойки по двум сторонам постройки, а затем устанавливаются промежуточные элементы. Между стойками необходимо оставлять расстояние не более 2 метров. Для фиксации стоек можно использовать временные распорки. Высота стоек должна быть на 10 см выше желаемой высоты потолка.
  • Затем, между промежуточными стойками устанавливаются прогоны и недостающие стойки. Таким образом, мансарда получает очертания каркаса внутренних стен.
  • При помощи металлических крепежных уголков к прогонам крепятся поперечные балки. Сверху все затяжки скрепляются доской – это необходимо для придания конструкции большей жесткости.
  • После этого устанавливаются стропила. Для этого на расстоянии около 1–1,2 метра на мауэрлате размечаются точки монтажа. В первую очередь устанавливаются боковые стропила, а затем промежуточные. При необходимости наслонные стропила можно подпереть подкосами.
  • После этого можно переходить к верхним стропилам. Для начала две доски устанавливаются и соединяются между собой с боковой части дома. Крепление фиксируется с затяжками. Если длина мансарды не превышает 10 метров, для придания конструкции большей жесткости необходимо использовать подкосы. В ином случае необходимо выполнить продольное соединение коньковой балкой. Далее, устанавливаются остальные пары стропил.
  • Затем, нашиваются подвески, которые необходимы для того, чтобы затяжки были надежно зафиксированы без временных подпорок. После этого устанавливаются каркас фронтона и фасадные составляющие: окна, двери, балкон.
  • Заключительный этап возведения заключается в обшивке фронтов и крепления обрешетки. Шаг обрешетки выбирается индивидуально, исходя из выбранного кровельного материала.

Оформление

Все работы по оформлению относятся к разряду второстепенных, но остаются не менее важными. Они включают в себя обустройство карнизов, утепление кровли, обшивку фронтов и установку труб для водостока.

Любой кровельный материал монтируется только после изоляционных материалов. Первым слоем укладывается пароизоляционная пленка, затем утеплитель, в качестве которого необходимо использовать безопасные негорючие материалы: прессованную минеральную вату, пенопласт, пеноизол и другие изоляционные материалы. После этого укладывается гидроизоляция.

После того как монтаж каркаса и изоляции ломаной крыши завершен, можно переходить к кровельным работам. Это важный и сложный этап, для которого понадобится участие минимум троих человек.

Подходящие материалы для кровли ломаной крыши являются следующие:

  • шифер;
  • металлочерепица;
  • керамическая черепица;
  • дерево;
  • рулонные битумные материалы;
  • профнастил;
  • ондулин.

Если в планах использовать мансарду в качестве жилой зоны, то не стоит выбирать для кровли медную черепицу и железо, поскольку под действием прямых солнечных лучей крыша и пространство под ней будет быстро нагреваться. Популярными материалами для кровли до сих пор остаются шифер и панели металлочерепицы. Современные производители предлагают также новый материал ондулин, который является устойчивым к температурным перепадам и воздействию прямых солнечных лучей.

Водоотливы – это необходимые элементы кровли. Они применяются для того, чтобы воды с крыши не разрушала фундамент и стены дома. Для водоотлива подходит пластик, оцинкованная сталь и цветные металлы.

Главное, чтобы выбранный материал был устойчив к воздействию коррозии и ржавчины. И не менее важно, чтобы водоотвод отличался низким уровнем шума.

Мансардные окна необходимы не только для освещения, но и для естественной вентиляции. К окнам предъявляются особые требования. Они должны обладать отличным уровнем гидроизоляции. А также стоит обратить внимание на механизм открывания окон, ведь в процессе эксплуатации стекла должно быть удобно чистить от грязи и разводов. А также можно на наклонных скатах установить большие окна в виде чердачных выходов. Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля.

Еще один оригинальный способ расположения окон на скатной части называется «кукушка». В данном случае конструкция крыши дополняется выступом с собственной стропильной системой, что дает возможность установить оконную раму вертикально и защитить стекла от осадков козырьком. Балконы стоит размещать на вертикальном фронтоне – таким способом выполнить работы гораздо проще. Но также можно разместить балкон и на скатной части крыши, в таком случае потребуется пересмотреть конструкцию крыши и усилить несущие элементы.

Готовая конструкция ломаной крыши ничем не отличается от аналогичных построек и ее технология строительства не очень сложная. Но чтобы конструкция была выполнена правильно и качественно, необходимо соблюдать все правила, нормы и рекомендации строителей. И при этом можно не прибегать к услугам дорогостоящих специалистов.

Еще больше об особенностях устройства ломаной крыши смотрите в следующем видео.

Ломаная крыша — как сделать своими руками: схема, фото, инструкция

Содержание.

  1. Достоинства и недостатки конструкции.

  2. Виды ломаных крыш.

  3. Расчет ломаной кровли.

  4. Закупка материала для обрешетки.

  5. Сборка ломаной крыши своими руками.

Достоинства и недостатки конструкции.

Плюсы:

  • Крыша может быть возведена на старом доме, без необходимости ломать стены;

  • Снижение потерь тепла через крышу, и за счет этого уменьшение потребления электроэнергии.

  • Позволит существенно увеличить полезную площадь сооружения.

  • Интересный внешний вид.

  • Возможность возведения мансарды в несколько уровней.

  • Малый вес стропильной системы.

Минусы:

  • Необходимость сооружения сложного кровельного пирога с гидро- и теплоизоляционными слоями.

  • Уменьшение высоты стены, за счет скошенности потолка.

  • Необходимость использования в помещение мансардных окон, стоимость которых гораздо выше обычных.

Дома с ломаной крышей фото

Виды ломаных крыш

Ломаная крыша различается по количеству скатов, бывают односкатные, двускатные, трехскатные и четырехскатные кровли. От вида конструкции зависит комфорт проживания и надежность всего дома.

Односкатная ломаная кровля — представляет собой наклонную плоскость, которая закрепляется на стенах здания разной высоты. Данное решение относится к самым популярным на сегодня, так как простое в реализации, не требует сложной стропильной системы, недорогое.

Двускатная ломаная крыша – располагает двумя скатами противоположно направленными. Данный проект также очень популярен, за счет того что обеспечивает достаточную высоту потолков мансардного помещения.

Важно: специалисты советуют отдавать предпочтение двускатным ломаным кровлям владельцам домов прямоугольной формы!

Трехскатная – с торцевой части имеет вертикальную стену, другой торец имеет такие же изломы, как и боковые скаты. Данный проект отличается малым весом, за счет отсутствия капитальной стены.

Важно: сооружать дом с ломаной крышей в 3 ската советуют при необходимости соединения мансардной части с жилой зоной дома.

Четырехскатная ломаная кровля – во всех 4 скатах имеет ломаный профиль. Данная конструкция является самой сложной и самой легкой по весу.

Расчет ломаной кровли

Расчет ломаной крыши состоит из двух этапов. Первый – определит, сколько кровельного материала необходимо для возведения, второй – вычислит несущую способность стропильной системы.

В первом случае необходимо всю конструкцию кровли разбить на простые геометрические фигуры. Вычислить площадь каждой и сложить полученные данные. Результат разделить на полезную площадь 1 элемента кровельного материала.

Важно: если материал укладывается с нахлестами, то в расчетах данный показатель обязательно учитывается.

С несущей способностью стропил ломаной крыши все сложнее. Для ее определения нужно собрать следующие данные:

  • Вес кровельного материала.

  • Вес деревянной обрешетки.

  • Вес пароизоляционного и гидроизоляционного слоя.

  • Вес утеплителя.

  • Вес снежно нагрузки (для каждого района застройки свой).

  • Угол наклона скатов.

  • Длина пролета.

  • Шаг, с которым планируется укладывать обрешетку и стропила.

  • Вес кровельных элементов (вентиляторов, ограждений, сливов) и временных нагрузок (при обслуживании крыши люди должны передвигаться по полотну).

Грамотно проанализировать и проверить данные значения может или профессионал или специальная строительная программа. Последний вариант самый популярный и доступный. Программа оценит правильность выбора угла наклона скатов для конкретного района застройки, вычислит подходят ли выбранные параметры стропил. Если система обнаружит ошибку, то порекомендует внести в проект изменения.

Закупка материала для обрешетки

Для возведения ломаной кровли понадобится брус для мауэрлата, доска для стропил, брус для обрешетки (можно использовать доску, но с меньшей толщиной, чем для стропил).

Требования к древесине.

  • Дерево хвойных пород.

  • Влажность не более 22%.

  • Без синевы, больших сучков, без повреждений жуками.

  • Обработка антисептиком (защитит дерево от гниения).

  • Обработка противопожарными составами.

Важно: обрабатывать защитными составами можно самостоятельно после приобретения дерева. Дальнейшая работа с досками и брусьями производится после полного высыхания полотен.

Кроме того понадобятся крепежные элементы для соединения стропил между собой и с мауэрлатом. Ими могут быть различные металлические детали – болты с гайками, саморезы или стальные пластины со специальными шипами.

Сборка ломаной крыши своими руками

Пошаговая инструкция по возведению ломаной кровли:

  • Монтаж балок перекрытия и самого мауэрлата. Сечения балок определяется в зависимости от планируемых нагрузок на стропильную систему. Чаще всего используют доски 150/50 мм или брусья с сечением 100/200 мм. Доски и брусья могут быть двойными, все зависит от выбранной ширины пролета.

Важно: под мауэрлат обязательно укладывается гидроизоляционный слой (может быть использован рубероид).

  • Стойки монтируются строго вертикально. Первыми устанавливаются крайние стойки, затем между ними протягивается бечевка, и монтируются промежуточные стойки. Фиксация стоек осуществляется распорками (временными).

Важно: расстояние между стойками ломаной крыши не более 2 м, высота стоек должная быть на 100 м выше, чем планируемая высота потолка в мансардном помещении.

  • Поверх стоек устанавливаются прогонные доски и монтируются оставшиеся стойки. Полученная в ходе сборки конструкция будет выступать боковыми стенами бедующей мансарды.

  • Следующий этап установка ригелей (затяжек), для этих целей чаще всего используют кровельные уголки. Под каждым ригелем примерно по центру устанавливается временная подпорка (необходима для исключения варианта провисания). С данной подпоркой строители могут спокойно ходить по установленным затяжкам, не опасаясь их повреждения. После установки всех затяжек их скрепляют доской. Полученная конструкция фермы становится более жесткой.

Важно: доска устанавливается не строго посередине, а с небольшим отклонением от центральной части в любую сторону на расстояние не более 200 мм.

  • Монтаж нижних стропильных ног начинается с разметки их размещения на мауэрлате. Шаг стропил – один метр. Для удобства проведения работ стропила предварительно изготавливаются по шаблону, на них уже имеются необходимые верхние запилы. Нижний запил отмечается уже на месте. После того как стропила закреплены между ними натягивается шпагат, для удобства дальнейшей установки.

  • Далее производится монтаж верхних стропил. Для удобства осуществляется он также по шаблонам. Если бедующая крыша имеет большие размеры, то верхние стропила устанавливаются непосредственно на коньковую балку. Если крыша не более 10 метров в длину, то можно обойтись установкой подкосов.

  • Если в кровле планируется установка мансардных окон, то стропила возле них обязательно укрепляются с использованием поперечных брусков. Схема монтажа ломаной кровли представлена ниже.

  • Итоговый этап – обшивка фронтона, укладка утеплителя, паро- и гидроизоляционного слоя, кровельного материала.

Добавить комментарий

Ломаная крыша для частного дома: что, зачем и как?

Двускатная кровля с крутыми изломами на скатах — привычное зрелище для пригородов и почти правило для частных домов в городской черте. Еще ломаная крыша часто венчает дореволюционные здания и жилые комплексы премиального уровня. В чем же причина такой популярности этой конструкции в городах? Какими бывают ломаные крыши? Каковы их особенности? С этим, а также с порядком строительства таких кровель разберемся в статье.

Стандартная ломаная крыша обычно смотрится не очень красиво: подкровельный этаж получается непропорционально большим и нависает над домом; скаты с изломами создают ощущение неправильности; силуэт дома получается каким-то громоздким. В общем, чтобы ломаная крыша выглядела эстетично, нужно привлекать грамотного архитектора, который визуально скроет лишний объем, не уменьшая его. Ведь именно из-за дополнительного жилого пространства все и затевалось.

При всех эстетических недостатках, ломаная крыша — лучший способ расширить жилую площадь на мансардном этаже после плоской кровли. Поясним на примере.

Если вы делаете мансарду под двускатной крышей, то жилое пространство с потолками нормальной высоты будет занимать 50-60% от площади других этажей, а у пологих крыш — и того меньше. Если же крыша ломаная, то жилое пространство на мансарде займет 70-95% площади этажа в зависимости от угла наклона частей ската. При такой разнице несложно простить ломаной крыше не лучшую эстетику.

Кроме увеличения площади мансарды, ломаная конструкция крыши упрощает и удешевляет организацию естественного освещения мансарды:

  1. Увеличенная площадь фронтонов позволяет установить в них окна больших размеров. Фронтонные окна в разы дешевле и надежнее мансардных, поэтому их установка снижает общие расходы. Конечно, не всегда можно достичь нужного уровня естественного освещения без мансардных окон, но их понадобится меньше.
  2. Вместо дорогих и сложных в монтаже мансардных окон в крутых участках ската можно сделать слуховые окна. При этом они будут давать намного больше света, чем обычные «кукушки», поскольку в крутых скатах не нужно делать глубокую нишу для окна.

Хотя конструкция стропильной системы ломаной крыши сложнее, если сравнивать со «скелетом» обычной двускатной кровли, на практике она проще в монтаже. Для стандартной скатной крыши нужны длинные и тяжелые стропила, а найти качественные пиломатериалы подходящей длины непросто. Установить их и вывести в плоскость еще сложнее. Ломаный скат крыши состоит из двух участков: верхнего треугольника с висячими стропилами и нижних наслонных стропильных ног. Суммарная длина стропил при этом получается больше, а вот доски для их монтажа — намного короче.

Ломаная крыша — это, скорее, не конкретная конструкция кровли, а ее признак. К ломаным относятся все виды крыш, у которых есть изломы на скатах, если они не вызваны врезкой слуховых окон, щипцов или необходимостью состыковки элементов сложной кровли.

Ломаные крыши бывают пяти видов:

  • односкатная;
  • двускатная;
  • вальмовая;
  • шатровая;
  • сложная;
  • веранда с ломаной крышей.

Односкатные ломаные крыши — самый редкий вид. Они практически не встречаются, хотя полезная площадь под такими кровлями наибольшая. Достигается это за счет размещения жилого пространства возле трех стен, а под наклонным потолком делают лестницу. Это позволяет залить мансарду светом от окон в стенах, поэтому при такой планировке дорогие мансардные окна не нужны. А понижение уровня потолка над лестницей никак не сказывается на комфортности жилого пространства. Пример, как выглядит такая односкатная ломаная крыша, на фото:

Двускатные ломаные крыши, напротив, очень распространены. Настолько, что многие считают двускатную мансардную и ломаную крышу синонимами, не подозревая, что есть и другие виды.

У обычного дома с двускатной ломаной крышей пятиугольный фронтон, пологая верхняя часть ската с уклоном 25-30° и крутая нижняя часть ската с углом наклона 50-60°. Как правило, ни слуховых, ни мансардных окон в такой крыше не делают для удешевления конструкции. Получается функциональная, но часто не очень красивая крыша, которая по форме напоминает кровлю классического амбара.

Но не всегда двускатные ломаные крыши и их строительство — это выбор между внешним видом и практичностью, на фото ниже пример эстетичного дома с такой кровлей:

Слуховые окна уравновешивают массивную крышу, делая ее более гармоничной. Врезки в кровлю — это вообще универсальный способ сделать ломаную крышу визуально менее громоздкой, который работает со всеми видами кровель.

Вальмовая ломаная крыша — это лучший выбор для больших коттеджей и многоквартирных жилых зданий. Такая кровля сложнее в монтаже, зато она устойчивее к ветровым нагрузкам и выглядит аккуратнее за счет отсутствия фронтонов. Но у этой особенности есть и обратная сторона — мансарду под вальмовой ломаной крышей нельзя осветить с помощью дешевых фронтонных окон. Впрочем, это редко когда имеет значение по двум причинам.

Во-первых, вальмовыми ломаными крышами обычно накрывают действительно большие здания. Например, многие старые городские дома, некоторые из которых занимают целый квартал, перекрыты вальмовыми ломаными крышами. Фронтонные окна не играют существенной роли в освещении настолько просторной мансарды, поэтому устройство вместо фронтонов еще двух скатов не сильно увеличивает стоимость строительства.

Во-вторых, чем выше здание и больше площадь крыши, тем важнее ее устойчивость к ветровым нагрузкам. А фронтоны — это слабое место любого здания, поскольку направленный в них ветер работает на срыв кровли.

Шатровая ломаная крыша — это частный случай вальмовой. Различие между ними только одно: если вальмовой крышей можно перекрыть любое прямоугольное здание, то шатровой — только квадратное. В остальном все то же самое: повышенная устойчивость к ветровой нагрузке, аккуратная форма.

Ломаные крыши нестандартной формы, а также те, которые состоят из многочисленных щипцов и врезок, называют сложными. Такие кровли очень дорогие, зато они всегда выглядят красиво:

Для частных домов непрямоугольной формы сложные крыши — единственный возможный вариант. Но при их проектировании важно снизить к минимуму количество ендов и мест примыканий кровель к стенам, поскольку на этих участках чаще всего возникают протечки.

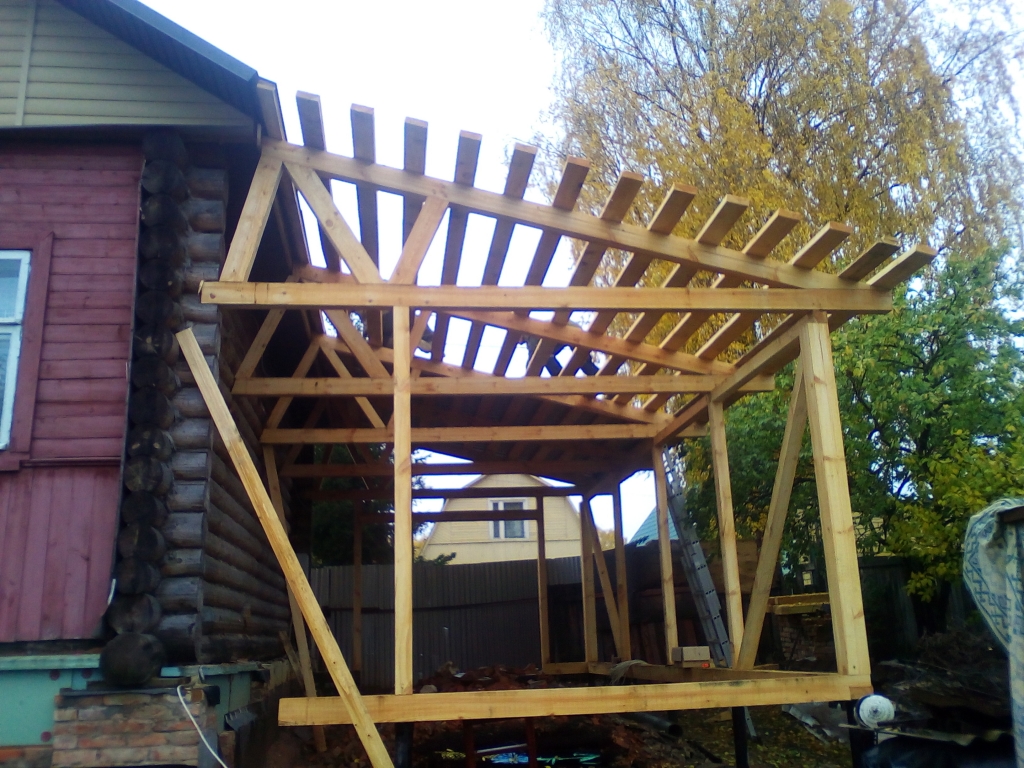

Отдельный вид домов с ломаными крышами — это коттеджи с пристройкой-верандой или террасой. Чтобы перекрыть закрытую веранду или сделать навес над ней, один из скатов кровли как бы «ломают» еще раз, но в обратную сторону. Получается переломанная крыша сложной формы:

У такой конструкции есть свои плюсы и минусы. Из плюсов: кровля веранды — это продолжение крыши дома, поэтому для нее не нужно делать отдельную стропильную систему и заниматься герметизацией места примыкания навеса к стене. Из минусов: переход от ската с большим уклоном к пологому скату — слабое место всей кровли. Здесь повышенная вероятность протечки и скопления больших масс снега зимой.

Ломаная крыша — это далеко не новая конструкция. В Европе дома с такой кровлей массово строят ни одну сотню лет. Естественно, за такое время появились дизайнерские приемы, которые делают ломаную крышу более эстетичной. Вот основные из них:

  1. В скатах делают слуховые окна (люкарны, «кукушки»), которые не только решают задачу естественного освещения и вентиляции подкровельного пространства, но и как бы «разрезают» большую кровлю, уравновешивая ее.
  2. Чтобы сделать крышу разнообразнее, на ней можно сделать балконы или даже террасу. В качестве бонуса вы получите зону отдыха и видовые площадки.
  3. Кровля ломаной крыши обычно перекрывается темным кровельным покрытием, а стены здания красятся в более светлые цвета или облицовываются более светлыми материалами. Это выравнивает пропорции дома, поскольку темная крыша на фоне светлых стен выглядит меньше.
  4. Нижнюю часть ската делают не ровной, а выгибают. Плавная изогнутая линия придает крыше элегантный вид.
  5. На концах скатах делают небольшие обратные изломы-козырьки. Это визуально уменьшает высоту крыши. К тому же, эти козырьки лучше защищают стены дома и отмостку от сильного намокания во время дождя.

Использовать все эти приемы одновременно совсем не обязательно. Достаточно всего 3-4, чтобы сделать дом с ломаной кровлей красивым, а мансарду — еще более комфортной для жизни.

Сооружение даже стандартной двускатной ломаной крыши — не самая простая задача. Но она выполнима даже для новичков, если не отступать от проекта и инструкций производителя. При работе в одиночку ломаная крыша даже проще в монтаже, чем стандартные односкатные и двускатные кровли. У нее относительно короткие стропильные ноги, в то время как длинные стропила обычных скатных крыш укладывают силами нескольких человек.

Устройство ломаной крыши начинается с расчетов и проекта.

Правила расчета

Стропильная система крыши рассчитывается в соответствии со строительными нормативами, главные из которых это СП 17.13330.2017 «Кровли» и СП 20.13330.2016 «Нагрузки и воздействия». Выполнение требований этих нормативов при расчетах обязательно, поскольку их нарушение может привести к обрушению кровли зимой.

При расчетах учитывают:

  1. Статичную нагрузку, которая действует на стропильную систему постоянно. Это вес кровельного покрытия, гидроизоляции, утеплителя, пароизоляции, обрешетки, контробрешетки, мансардных окон и других элементов, которые будут установлены на кровле.
  2. Переменную нагрузку, которая действует на кровлю временно. Хотя по правилам нужно рассчитывать все виды временных нагрузок, на практике для частных домов обычно считают только снеговую и ветровую.

В зависимости от полученного значения суммарной нагрузки, длины и ширины скатов выбирают угол наклона кровли, шаг стропил, схему их крепления, минимальное сечение всех элементов стропильной системы — от мауэрлата до конька. Важно понимать, что у этой задачи нет единственно правильного решения. Например, если стропила по расчетам получились слишком толстые, их сечение можно уменьшить, если поставить чаще. А чересчур большую снеговую нагрузку легко снизить, увеличив уклон скатов. Примерная схема расчета ломаной крыши приведена на рисунке ниже:

Если вы строите дачу, баню и другие не самые ответственные строения, то можете попробовать сделать все расчеты сами. Если же вы строите дом для постоянного проживания, то закажите проект ломаной крыши со всеми расчетами у специалистов. Не рискуйте — необходимость переделки крыши будет стоить куда дороже, чем заказ проекта у архитектора. Не говоря уже о вашей безопасности.

Кроме того, не обязательно оплачивать дорогой индивидуальный проект. Достаточно типового. Например, если вы строите каркасный дом с ломаной крышей своими руками, то, скорее всего, уже приобрели готовый проект со всей документацией. За небольшую дополнительную плату типовой проект могут доработать под ваши требования и климатические условия.

Устройство стропильной системы

Стропильная система — это каркас крыши, поэтому при ее монтаже важно соблюдать все строительные нормы. Конечно, нарушать нормы при устройстве кровельного пирога тоже нельзя, но цена ошибки разная. Если вы забудете заклеить стыки пароизоляции, то со временем вам придется разбирать отделку и менять утеплитель. Это дорого, но несравнимо дешевле, чем даже точечная переделка стропильной системы, не говоря уже о ее серьезной реконструкции. Поэтому будьте внимательны как при монтаже, так и при выборе материалов.

Требования к материалам

Стропильную систему большинства домов делают из дерева хвойных пород, как правило, сосны. Она достаточно прочная, чтобы выдерживать большие нагрузки, долговечная и при этом недорогая. Иногда вместо дерева хвойных пород могут использовать лиственницу или даже дуб, но это исключительные случаи из-за высокой цены пиломатериалов этих пород.

Независимо от вида древесины, пиломатериалы для стропильной системы должны соответствовать требованиям:

  1. Дерево должно быть хорошо высушено. Максимальная влажность — 12%, но лучше, если она будет 8% и ниже. Особенно это важно для несущих элементов: мауэрлата, стоек, стропил. Недосушенные доски и брус под нагрузкой могут деформироваться: доски, как правило, выгибаются, из-за чего их несущая способность снижается, а вот брус может просто провернуть вокруг своей оси. Этот дефект называется винтовым короблением и его невозможно компенсировать подпорками, дополнительными креплениями или хомутами.
  2. На пиломатериалах не должно быть пороков. Это несросшиеся сучки, трещины, червоточины, следы гниения и поражения болезнями, обзол. Пиломатериалы с такими дефектами недопустимы не только из-за меньшей несущей способности по сравнению с качественными досками или брусом, но и из-за потенциального отложенного вреда для всей стропильной системы. Так, в обзоле могут быть яйца или личинки жуков-древоточцев, споры грибов, древесные инфекции, которые в условиях кровельного пирога смогут быстро распространиться на весь каркас.
  3. По возможности следует использовать цельные доски и брус. Конечно, если нужны пиломатериалы длиной более 6-9 м, то их почти неизбежно придется сращивать. Но любое сращивание, даже если оно выполнено по всем правилам, — это ослабленный участок конструкции. Поэтому его нужно избегать везде, где это в принципе возможно.
  4. Пиломатериалы должны быть обработаны антисептиками и огнезащитными составами. Идеально, если обработка выполнена погружным способом с пропиткой древесины в специальных ваннах. Но такое дерево стоит дорого, поэтому для частных домов пиломатериалы обычно обрабатывают поверхностно, покрывая их защитными составами с помощью кисти или валика.

Если стропильная система будет изготовлена из металла, то для нее необходимо брать металлический профиль, швеллеры и другой металлопрокат без видимых дефектов: каверн, нарушения геометрии, проржавевших участков. После монтажа сварные швы обязательно очищаются от шлака и шлифуются, если это необходимо. Затем металл грунтуют в два слоя и красят.

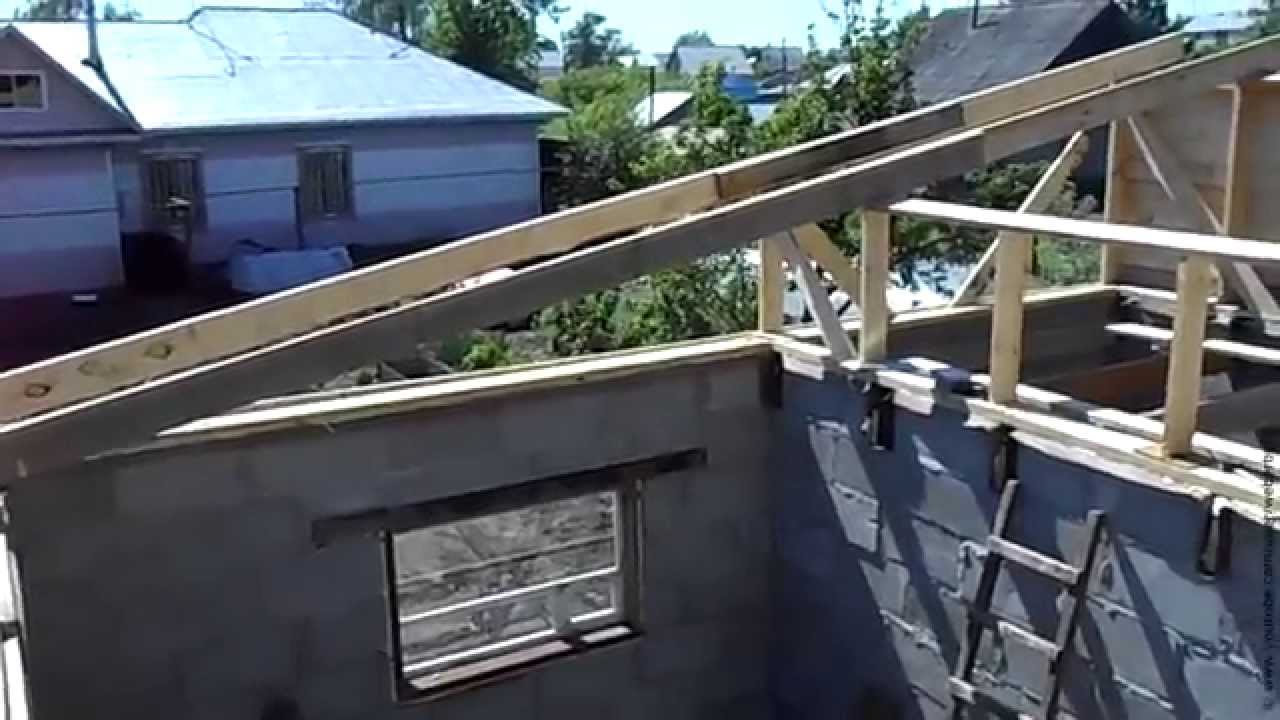

Порядок монтажа стропильной системы

У ломаной крыши достаточно сложная стропильная система, порядок монтажа которой во многом отличается от стандартного.

В первую очередь, как и при устройстве других типов кровли, на стены укладывают мауэрлат, закрепляя его на анкера, закладные или просто обвязывая проволокой. Если брус мауэрлата недостаточно длинный, его сращивают примерно посередине стены с помощью врезки на половину толщины. Длина врезки должна быть минимум в 2-2,5 раза больше толщины бруса. К слову, о брусе — его сечение обычно равно 150×150 мм, 150×200 мм или 200×200 мм. Брус большего сечения практически не применяют, поскольку из-за внушительного веса его сложно поднять на крышу, не говоря уже о нагрузке на стену.

А вот дальше порядок монтажа ломаной крыши уникален:

  1. В два ряда устанавливают вертикальные стойки из бруса 150×150 мм или большего сечения, на которые будет опираться крыша в месте излома. Стойки тщательно выравнивают и временно закрепляют распорками.
  2. Поверх стоек одного ряда укладывают прогоны, тоже из бруса 150×150 мм.
  3. Сверху на прогоны укладывают затяжки из досок 50×150 мм или 50×200 мм, попарно соединяя противолежащие стойки.
  4. Устанавливают нижние стропила из досок 50×200 мм, снизу закрепляя их к мауэрлату проволокой или с помощью подвижного ползункового крепления. Сверху стропила крепятся к прогону с вырезом.
  5. Ставят верхние стропила, тоже из досок 50×200 мм, скрепляя их в верхней точке друг с другом, а в нижней — с затяжкой. Оба крепления делают внахлест.
  6. Устанавливают вертикальные бабки между верхним концом верхних стропил и затяжкой.
  7. Крепят схватки и подкосы, если они необходимы по проекту.

У ломаной крыши почти никогда не делают коньковый прогон, поскольку если дом небольшой, то при такой конструкции стропильной системы он просто не нужен. Более того, его вес — это существенная дополнительная нагрузка для крыши.

Но иногда коньковый брус, все-таки, используют. Он нужен для дополнительной устойчивости крыш больших коттеджей и многоэтажных зданий. Для таких домов ветровая нагрузка уже имеет существенное значение. Кроме того, чем сложнее форма крыши, тем неравномернее на ней лежит снеговой покров и тем важнее каждый элемент распределения нагрузки по стропильной системе.

Устройство кровельного пирога

У кровельного пирога ломаной крыши тоже есть свои особенности, хотя их немного, если сравнивать со стропильной системой.

Пароизоляция

Пароизоляционную пленку крепят к стропилам с помощью строительного степлера. Нахлест между соседними полотнами пленки должен быть около 15 см, такой же нахлест нужно делать на все конструкции: стены, вентиляционные шахты, лестничную клетку. В местах стыков и примыканий пароизоляционную пленку проклеивают с помощью специальных герметизирующих лент или армированного скотча. Если этого не сделать, то в кровельный пирог будет проникать водяной пар из помещения.

При использовании фольгированной пароизоляции ее крепят отражающей стороной внутрь помещения. При этом между пароизоляцией и внутренней отделкой нужно предусмотреть зазор в 1,5-2 см, иначе она просто не будет работать — отражать инфракрасные лучи внутрь помещения.

Кроме скатов, пароизоляцию нужно уложить на пол между стропилами и стойками.

Утепление

Поверх пароизоляции изнутри перпендикулярно стропилам набивают внутреннюю обрешетку. После этого между стропилами сверху на пароизоляционную пленку укладывают утеплитель. Кровлю утепляют жесткими плитами минеральной ваты, экструдированного пенополистирола (XPS) или пенополиуретана (PIR).

Чтобы избежать появления мостиков холода, плиты теплоизоляционного материала монтируют вплотную к стропилам или враспор. Кроме того, утеплитель во втором слое размещают со сдвигом относительно стыков плит первого слоя. Таким же образом утепляют пол возле угла кровли.

Гидроизоляция

Для гидроизоляции кровли лучше использовать диффузионные или супердиффузионные мембраны. Они надежно защитят утеплитель от намокания из-за протечки, но при этом не помешают водяному пару покидать кровельный пирог.

Гидроизоляцию временно крепят строительным степлером к стропилам с нахлестами:

  • 15 см в месте горизонтального стыка;
  • 10 см в месте вертикального стыка;
  • 15 см в местах примыкания к конструкциям.

Как и пароизоляцию, гидроизоляционную мембрану в местах нахлестов проклеивают герметизирующей лентой или армированным скотчем. После этого ее окончательно закрепляют с помощью контробрешетки.

Укладка кровельного покрытия

Для монтажа кровельного покрытия поверх гидроизоляции и контрреек набивают сплошную или разряженную обрешетку. Зависит от выбранного материала. Так, ломаная крыша из финской черепицы сначала закрывается сплошным основанием из OSB-плиты или влагостойкой фанеры, а для монтажа несущих и части стеновых марок профнастила часто нужна обрешетка с довольно большим шагом.

Подход к монтажу у разных видов кровельных материалов отличается. Но есть несколько общих особенностей, характерных именно для ломаной крыши:

  1. Кровельное покрытие, которое настилается на верхнюю часть ломаной крыши, должно немного выступать на изломе. Получившийся карниз будет защищать излом от ветра и влаги.
  2. Для закрытия конька нужно использовать самую широкую коньковую планку из доступных. Из-за небольшого уклона скатов под узкую планку может попадать снег и влага, которые будет задувать под конек сильный ветер.
  3. Водосток обязательно нужно крепить к обрешетке на крюки с длинным основанием, а не прикручивать к лобовой доске — снег и дождь не будут задерживаться на крутых скатах, поэтому нагрузка на желоба будет повышенная.

Из-за крутых скатов в нижней части крыши обслуживание и ремонт ломаной крыши затрудняется. Также повышаются требования к качеству укладки тяжелых штучных материалов: керамической и цементно-песчаной черепицы. Поэтому для ломаной крыши лучше выбирать относительно долговечные, но легкие материалы: металлочерепицу, профнастил, битумную черепицу.

Ломаная крыша — один из лучших вариантов кровли для жилой мансарды. Под ней много пространства с нормальной высотой потолков, в которое проще и дешевле пустить солнечный свет. Недостаток в виде не лучшего внешнего вида решается с помощью устройства слуховых окон, балконов, выгибания нижнего ската.

Чаще всего ломаная крыша двускатная. Но она может быть и четырехскатной, и даже односкатной.

В монтаже ломаной крыши самое сложное — это расчет нагрузок и стропильной системы. Кроме того, порядок установки элементов стропильной системы отличается от способа монтажа обычных скатных крыш, но этот процесс нельзя назвать сильно сложным. Все вполне можно сделать самостоятельно, тем более с учетом сравнительно небольшой длины стропил.

40 фото домов, дизайн, варианты

Практичная по конструкции и солидная по дизайну ломаная крыша идеально гармонирует с архитектурой частных домов, выдержанных в любом стиле: классическом, современном, провинциальном. Предлагаем вам найти вдохновение в нашей коллекции фото, для которой мы отобрали самые интересные решения для традиционных и ультрасовременных кровель ломаной формы.

Двухскатная ломаная крыша

Основное преимущество ломаной крыши — это возможность рационального использования подкровельного пространства загородного дома. При этом кровля ломаного типа более практична, чем традиционная двухскатная, так как ее мансарда получается просторнее за счет двух скатов, расположенных почти что вертикально.

Помимо практичности, ломаные кровли очень внушительно смотрятся, в духе «мой дом — моя крепость». Особенно выразительны контрастные сочетания облицовки фасадов с кровельным настилом, как на фото — здесь окрашенное в красный цвет дерево удачно скомбинировано с ломаной фальцевой крышей из оцинкованного металла.

В отличие от традиционных, современные кровельные конструкции ломаного типа имеют более пологие верхние и практически вертикальные нижние скаты. Так площадь кровли значительно снижается, и, соответственно, становятся меньше затраты по ее монтажу. Внешне такие дома представляют собой симбиоз деревенского кантри и современного авангардизма, когда обшитые рустикальной доской фасады мирно уживаются с лаконичными оконными рамами из металла и окрашенной фальцевой кровлей.

Еще один пример деревянного зодчества в современной манере — индивидуальный коттедж с большой массой остекления, ломаной металлической крышей и колоритной обшивкой из пестрой доски. Сохранив традиционные формы и фасадную отделку, такая архитектура выглядит очень смело, по-новаторски.

Сдержанную архитектуру современного коттеджа с ломаной крышей можно сделать интереснее при помощи эффектной металлической лестницы, ведущей на второй этаж здания. При этом лестничная площадка сможет с успехом выполнить функцию террасы.

Кирпичная или каркасная постройка в деревенском стиле — любое здание удачно гармонирует с ломаной крышей нейтрально-серого цвета, а колоритности архитектуре добавят оконные рамы и входные двери яркого оттенка.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

Мансардная кровля

Коттедж с ломаной крышей и фасадами из профнастила металлизированного бежевого оттенка смотрится очень современно, несмотря на традиционность архитектурных форм. Особенно эффектна призматическая арка, обрамляющая пространство балкона на мансарде.

Слуховые окна на мансарде под ломаной крышей — не единственный источник естественного света, поступающего во внутренние помещения. Пристроив к мансарде террасу, вы не только сделаете интерьер светлее, но и получите дополнительную зону для отдыха. Такой просторный балкон будет также играть роль навеса над крыльцом, как в проекте дома на фото.

При отделке крыши ломаного типа можно использовать комбинацию из нескольких материалов, например, гибкой и деревянной черепицы, как на фото.

Бюджетный вариант отделки частного дома — фасады, обшитые вагонкой, и кровля с настилом из рулонной битумной черепицы или Ондулина.

Авангардный антураж частному дому на фото придает отделка из серого фальца, а архитектуру здания подчеркивают белые торцевые доски, повторяющие очертания ломаной крыши с мансардой и пристройкой-верандой.

Несмотря на использование рустикально-седой доски в обшивке фасадов, дом на фото не выглядит провинциально, а наоборот, очень даже по-современному. Основным стилеобразующим элементом здесь выступает панорамное остекление мансарды с использованием металлического профиля.

Просторный первый этаж кубической формы со сплошным остеклением и лаконичная ломаная кровля с мансардой — это оригинальные черты дизайна коттеджа в стиле модерн на фото. Наружная отделка дымчато-серого тона акцентирует лаконичность и даже некоторую аскетичность архитектуры этой загородной усадьбы.

Темно-серый тон, присутствующий в фасадной облицовке коттеджа на предыдущем фото, плавно перетекает в дизайн его интерьеров — несущие конструкции и ограждение антресольного этажа, камин и обивка мебели — все выдержано в сдержанно-серой гамме. Уютные, теплые нотки в обстановку дома вносит древесина медово-янтарного цвета.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

Четырехскатные крыши

Ломаной может быть не только двускатная, но и четырехскатная вальмовая крыша, как на фото этого провинциального домика во французской глубинке.

Массивная вальмовая крыша ломаной конструкции выглядит очень основательно, особенно с кровельным покрытием из сланцевой или металлической черепицы.

Песочно-белая вальмовая крыша с несколькими изломами красиво завершает архитектуру частной усадьбы, построенной в стиле фахверк. Белые фасады, желтовато-коричневое дерево и серый сланец — благородное сочетание для наружного дизайна загородного дома.

Отличительная черта современной архитектуры частных домов — приземистость зданий, как вы видите на фото, когда высота первого этажа идентична высоте вальмовой крыши с мансардой.

Интересное решение для загородного дома в деревенском стиле — деревянные фасады скомбинированы с шатровой кровлей, имеющей несколько изломов. При этом дополнительные скаты крыши формируют навесы над крыльцом и пристройками: гаражом и верандой.

Современные кровли

На фото — нетривиальный вариант дизайна частного коттеджа, каркас которого собран из металлического профиля, крыша имеет ломаную конфигурацию, а фронтон обшит пестрой древесиной.

Геометрические формы, массивная вальмовая крыша с множественными изломами, темная отделка из одного материала как для фасадов, так и для кровли — характерные черты дизайна современных коттеджей в скандинавском стиле.

На фото — частный дом с абсолютно нестандарной ломаной кровлей в виде комбинации многогранных объемов и квадратными окнами разного размера на мансарде.

Необычный вариант кровли в авангардном стиле: крыша этого современного коттеджа, построенного из пеноблоков, представляет собой как бы половинку традиционной ломаной конструкции.

Комбинация стен из деревянного бруса и ломаной кровли из оцинкованного фальца — колоритное сочетание материалов для дизайна загородного дома в стиле модерн.

Односкатная кровля с изломом и двумя плоскими участками — прекрасный вариант эксплуатируемой крыши для загородного дома, обшитого профнастилом в манере хай-тека.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Крыши из Ондулина

Ломаная крыша из зеленого Ондулина гармонично дополняет архитектуру деревянных каркасных домов, построенных в деревенском стиле. Натуральные тона светлого или темного дерева приятно сочетаются со всеми оттенками зеленого и органично вливаются в окружающий ландшафт. Белые обрамления оконных проемов освежают темную цветовую гамму фасадов на фото и вносят акцентные штрихи в дизайн дома.

Комбинация вагонки на фасадах и кровельного покрытия из Ондулина — один из самых экономически выгодных вариантов отделки частного дома. Рифленая поверхность стен в какой-то мере перекликается с волнообразным профилем Ондулина — и это придает цельность экстерьеру здания, несмотря на выраженный цветовой контраст между терракотово-красным кровельным настилом и белой стеновой обшивкой. Такая основательная ломаная крыша, цвет которой намного темнее фасадной отделки, добавляет солидности антуражу дома.

Простота монтажа ломаной кровли из Ондулина позволяет реализовать достаточно сложные конструкции, одну из которых вы видите на фото. Здесь кровля имеет не только два ската с небольшим изломом, она также снабжена дополнительными, более пологими скатами, которые помогают отводить обильные осадки без лавинообразного схода. Кроме конструктивной практичности, крыша из коричневого Ондулина на фото эффектно оттеняет песочно-желтые фасады дома.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

Самостоятельное возведение ломаной крыши

Возведение крыш мансардного типа является эффективным решением для рационального и изящного расширения жилой площади. Строительство ломаной крыши экономически выгодное и обоснованное предприятие на сегодняшний день, позволяющее застройщику получить почти «даром» драгоценные жилые метры.

Достоинства и недостатки ломаной крыши

Перед тем как построить ломаную крышу своими руками, давайте выясним ее основные преимущества и недостатки.

Основные преимущества:

  • крышу можно строить на инфраструктуре старого жилого сооружения;
  • увеличение площади проживания за счет использования чердачного помещения;
  • здание получает завершенный и уникальный внешний облик;
  • мансарду можно соорудить в один или два уровня;
  • уменьшение тепловых потерь через крышу сооружения, как следствие – в зимнее время уменьшение энергопотребления.

Недостатки:

  • уменьшенная высота стен, которая вызвана скошенными потолками;
  • требовательные и сложные технологии по гидро- и теплоизоляции;
  • использование в помещениях мансардных окон, которые существенно дороже обычных аналогов;
  • накапливание снега в зимний период на мансардных окнах приводит к уменьшению инсоляции в помещении.

Отсюда следует, если правильно сделать ломаную кровлю, то многих недостатков можно избежать и ее выгодность становится очевидной.

Требования для строительства ломаных крыш

Возведение ломаной крыши технически сложный процесс, который должен осуществляться профессионалами или людьми, имеющими достаточный навык и опыт в этом виде работы. Строительство ломаной крыши своими руками под силу человеку, который уже имеет определенный опыт в кровле, а вот точный расчет ломаной крыши должен производить опытный специалист. Новичку учесть все тонкости и нюансы будет невозможно.

Перед тем как построить ломаную крышу, необходимо знать какие требования к ней предъявляют:

  • высота мансардных помещений должна составлять не менее 2. 2 м;
  • вентиляция должна быть эффективной от карнизного свеса до конька; плохое вентилирование может привести к накоплению конденсата в подкровельном пространстве и возможной течи;
  • кровельные покрытия должны обладать небольшим удельным весом и достаточной практичностью;
  • необходимо конструктивно предусмотреть увеличение дополнительных нагрузок на стены сооружения;
  • утеплению мансарды необходимо уделить особое внимание; над ней нет тепловой подушки, поэтому в ней происходит наибольшая потеря тепла, чем в нижних этажах помещения;
  • пожарная безопасность должна быть обеспечена обработкой деревянных конструкций антипиренами и антисептиками.

Схемы стропильных систем ломаной крыши

Главным отличием ломаных крыш является то, что в них может использоваться только два вида стропил. Либо только наслонные стропила, которые устанавливают на всех скатах, либо на нижних скатах применяют наслонные стропила, а на верхних висячие.

Перед тем, как сделать ломаную крышу, необходимо определится с углами наклонов нижнего и верхнего скатов крыши. Оптимальный угол ломаной крыши для нижних скатов составляет 60-70°, а для верхних 15-30°.

Различают три основные схемы:

  1. Прямоугольные треугольники располагают вдоль стен и связывают схватками для того, чтобы они не теряли устойчивость от нагрузок. Стойки выполняют функцию каркаса для будущих стен. Прямоугольные треугольники выполняются по схеме наслонных стропил. Снизу они опираются на мауэрлат. Сверху они сопрягаются с треугольниками из висячих стропил, у которых затяжка выполняет функцию балки перекрытия мансарды.
  2. В этой схеме, чтобы увеличить карнизный свес, низ стропилины выводится за пределы внешней стены и упирается не в мауэрлат, а в балку перекрытия. Подстропильная нога (подкос) обязательно устанавливается под стропило. В балку перекрытия врубают стойки на глубину не более 30% высоты балки перекрытия.
  3. В этой конструктивной схеме нижние треугольники делаются, как в первой или во второй схеме, а верхний заменяется наслонной стропильной системой. Схватка, которая соединяет нижние треугольники, одновременно является опорным перекрытием для стойки верхнего треугольника.

Монтаж ломаной крыши

Стропильная система ломаной крыши представляет собой модульную конструкцию, в которой наслонные стропила выполняют функцию нижних скатов крыши, а верхние скаты крыш могут быть выполнены из висячих или наслонных стропил.

Перед тем, как сделать ломаную крышу своими руками, необходимо деревянные элементы стропильной фермы обработать специальными растворами антипиренов и антисептиков!

Для элементов стропильной системы выбирают древесину из хвойных пород деревьев с влажностью 18-22%.

Как строить ломаную крышу, поэтапная инструкция:

  1. Устанавливаются балки перекрытия и мауэрлат. Сечение балок перекрытия зависит от действующих на нее нагрузок. Обычно берут доски с размерами 150×50 или брусья 100×200 мм, одиночные или сдвоенные, все зависит от ширины пролета и расстояния между соседними конструкциями стропил. Под мауэрлат подкладывают гидроизоляционный слой, выполненный из рубероида или толя.
  2. Строго вертикально выставляются стойки. Сначала устанавливают крайние стойки, протягивают между ними бечевку и ставят остальные промежуточные стойки. Стойки фиксируются при помощи временных распорок. Расстояние между соседними стойками не должно превышать двух метров. Высота стоек берется примерно на 100 мм выше, чем желаемая высота чистовых потолков в помещении.
  3. Сверху стоек монтируют прогоны из доски и устанавливают недостающие оставшиеся стойки. Полученные в результате конструкции выполняют функцию боковых стен в мансарде.
  4. Далее на прогоны крепятся ригеля (затяжки), к примеру, с помощью кровельных уголков. Когда происходит установка ригеля, под каждый из них, примерно по центру, ставится временная подпорка, чтобы избежать провисания. Делается это для того, чтобы при монтаже верхних стропил можно было ходить по затяжкам, не беспокоясь о том, что они могут сломаться. После установки всех затяжек их нужно скрепить доской, чтобы избавить от провисания. Конструкция фермы станет более жесткой. Доска устанавливается не строго посередине, а со смещением от центра в любую сторону на 200 мм.
  5. Начинают устанавливать нижние стропильные ноги. Сначала, размечают их будущее расположение на мауэрлате. Шаг между стропилами должен составлять 1-1.2 м. Для удобства работ стропила изготавливают по предварительно сделанному шаблону с необходимым верхним запилом. Нижний запил размечают по месту и затем уже крепят стропило. После монтажа крайних стропилин между ними натягивают шпагат для того, чтобы облегчить дальнейшую установку.
  6. Далее устанавливают верхние стропила. Как и с нижними стропилами для простоты монтажа делают шаблон. Если кровля имеет большие размеры, то предусматривают установку верхних стропил на коньковую балку. Если длина крыши небольшая — 8-10 метров, то можно обойтись установкой подкосов.
  7. Если проектом предусмотрена установка окон (рекомендуют отводить под окна не менее 1/8 общей площади боковых стен мансардного помещения), то стропила дополнительно укрепляют с помощью поперечных брусков.
  8. Далее обшивают фронтон, после чего каркас крыши будет полностью готов.

В конце данной статьи рекомендуем ознакомиться с материалом строительство ломаной крыши: видео о том, как правильно это сделать.

Утепление, гидро- и пароизоляция ломаной крыши

После того, как собран каркас, приступают к обустройству кровельного пирога. Вначале крепят пароизоляционный материал. Он необходим для предотвращения проникновения пара в теплоизоляционный слой. Потом происходит укладка теплоизоляции. В качестве материала чаще всего применяют базальтовый утеплитель. К прокладке тепловой изоляции предъявляют особые требования. Она может состоять из нескольких слоев, которые укладываются внахлест для предотвращения возможных «мостиков» холода.

Отнеситесь к прокладке утеплителя ответственно! Некачественно выполненная теплоизоляция может привести к тепловым «пробоям», что негативно скажется на комфортном проживании в мансардном помещении.

Плотность утеплителя должна быть не менее 35 кг/м3. Такая плотность необходима для жестких связей и сохранения геометрической формы теплоизоляционного материала, чтобы на крутых скатах не произошла его усадка и прессовка.

Не используйте рулонные утеплители плотностью менее 35 кг/м3. Со временем, такой утеплитель деформируется, создавая пустые полости внутри кровли, что приведет к ее промерзанию!

Сверху утеплителя прокладывается гидроизоляционная дышащая мембрана. Она позволяет пропускать пары из утеплителя, одновременно удерживая водяной столб.

Не менее важным моментом является вентилирование подкровельного пространства от свеса кровли до конька. Образующийся конденсат, от перепадов наружных и внутренних температур, необходимо удалять путем естественного продуха и высушивания. В сложных кровлях с множеством изломов и ендов легко допустить ошибку и сделать недостаточный продух. Как следствие, возможно локальное скопление конденсата в слабо вентилируемых местах и появление течи.

Последним этапом является установка покрытия кровли. Ее обустройство и монтаж зависит от типа кровельного покрытия.

Как построить ломаную крышу своими руками: видео о том, как это сделать правильно.

Из этого материала вы узнали о том, как правильно сделать ломаную крышу. Соблюдая данные рекомендации и порядок монтажа можно избежать грубых ошибок и соорудить красивую и практичную кровлю.

Разнообразие дизайнов крыш | Идеи домашнего мастера

Рубрика: строительство Опубликовано 12.08.2013   ·   Комментарии: 0   ·   На чтение: 3 мин   ·   Просмотры:

Post Views: 2 259

Здравствуйте, постоянные читатели и случайные посетители блога! Сегодняшняя тема о крышах, точнее о дизайне крыш, которые чаще всего используются в строительстве загородного дома. Форма крыши определяет её функциональность и стиль. В зависимости от региона, крыша может защищать дом от непогоды, дождя, снегопада, урагана и сильного ветра. Первоначально форму крыши выбирали в зависимости от потребностей. Но теперь крышу проектируют так, чтобы она придавала дому определённый характер и стиль.

Двускатная крыша

Одной из самых распространённых разновидностей крыш является двускатная крыша, напоминающая в профиль перевёрнутую букву «V». Водосточные желоба проходят вдоль края обоих скатов крыши. Разновидностью двускатной крыши можно назвать крышу в форме буквы «А», когда она опускается почти до земли и служит одновременно и крышей, и стенами. Крутая двускатная крыша предпочтительна для регионов с обильными снегопадами, в лесистой местности, где опадает много листьев, и в дождливом климате.



Односкатная крыша

Односкатные крыши не требуют сложных стропильных конструкций. Они недороги в исполнение. С такой крышей максимально используется внутренне пространство здания. Односкатные крыши чаще всего используются при строительстве надворных построек.



Вальмовая крыша

Вальмовая или иначе шатровая крыша имеет скаты со всех сторон здания. Если водосточные желоба или карнизы проходят по всему периметру здания, это вальмовая крыша. Такого дизайна крыши лучше всего подходят для регионов, где бывают сильные ветра и ураганы, поскольку ветер ударяется и отскакивает от поверхности крыши с любой стороны, и меньше вероятность того, что силой ветра крышу сорвёт со здания. Но вот чердачное пространство у вальмовой крыши меньше.

Плоская крыша

Из всех стилей кровель плоская – самая простая и дешёвая в сооружении. Такую крышу покрывают разными материалами, и её легче ремонтировать, чем другие. Для лучшего стока воды плоской крыше часто придают небольшой наклон. Обычно такая крыша окружается парапетом – невысокой стеной для защиты всех элементов, что находятся поверх крыши. Но плоской крыше требуется постоянный уход, и её следует регулярно проверять, чтобы на ней не скопилась вода. Кровельное покрытие тоже придётся менять чаще, чем на крышах других дизайнов.

Ломаная крыша

Ломаная крыша представляет собой комбинацию двускатной и шатровой крыши. Чаще всего такой дизайн используется, когда в крыше делается мансардное окно. На скате двускатной крыше располагается эркерное окно, у которого есть своя собственная крыша, или же скат крыши «ломается», и дальше она опускается уже под большим углом. Такой стиль часто ассоциируют с голландской колониальной архитектурой.

Мансардная крыша

Стиль французской архитектуры эпохи Возрождения ввёл в обиход мансардную крышу. Этот дизайн представляет собой четырёхгранную крышу с вставками элементов ломаной крыши. Верхняя часть крыши скатная, а, опускаясь ниже, она переходит во вторую часть, с ещё более крутым скатом. В этой второй части имеются эркерные окна. Мансардная крыша увеличивает внутреннее пространство дома, давая возможность использовать для проживания и чердачное помещение.

Двухэтажный и одноэтажный

Такой дизайн крыши используют в тех случаях, когда с одной стороны дом имеет два этажа, а с противоположного – лишь один. В этом случае двускатная крыша с одной стороны опускается ниже, чем с другой. Такие дома часто строятся в приморских регионах, где сильные ветра скользят по длинному скату крыши поверх дома. Двухэтажные дома, в которых позже делается одноэтажная пристройка, тоже могут иметь крышу такого дизайна.


Post Views:
2 259

Мансардная крыша своими руками чертежи с размерами

Мансарда в частном доме – идеальное решение по расширению жилой или полезной хозяйственной площади без достройки верхнего этажа. Обустройство мансарды в чердачном пространстве – это оригинальный и новый экстерьер дома, экономия энергии через уменьшение тепловых потерь в крыше, и увеличение жилой площади. Но большие размеры дома – не повод начинать работу по обустройству мансарды: нужно иметь фундамент с достаточным запасом прочности по весовой нагрузке, так как уже готовое чердачное помещение придется основательно переделывать. Готовая мансарда





Особенности мансарды

Основное, чем отличается мансарда от обычных помещений – в ней почти нет стен в привычном понимании, так как стенами служит доработанная стропильная система, сконструированная из множества наклонных кровельных поверхностей. Потому конструкция окна будет сильно отличаться – оно должно не препятствовать естественному освещению, и должно принимать на себя нагрузки в виде осадков и сильного ветра – воздействие погодных условий на наклонную крышу сильнее, чем на массивные элементы здания.

Важно! Регламент СНиП оговаривает, что площадь оконного проема не должна быть меньше, чем 10% поверхности пола в общем помещении. Поэтому при разделении чердачного помещения перегородками желательно в каждой новообразованной комнате также сделать окно.

Площадь окна мансарды

Проще, дешевле и быстрее смонтировать наклонное окон в кровле мансарды, чем делать под него специальный вертикальный выступ, нарушая расчеты конструкции. В любом случае оконный проем необходимо гидроизолировать или заказать окно с армостеклом и усиленным металлопластиковым профилем.

Преимущества установки мансардного окна наклонного типа:

  1. Большой поток естественного света, сглаживающий светотени;
  2. Нет необходимости кардинально переделывать форму крыши и менять ее рельеф;
  3. Простая установка, посильная самому хозяину.
Мансардные окна





Степень освещенности зависит от площади проема, которая пропорциональна углу наклона кровли. Поэтому очевиден вывод: чем круче ломаная мансардная крыша, тем шире и выше должен быть оконный проем. Толщина металлопластикового профиля должна почти вписываться в расстояние между стропилами, чтобы было к чему крепить окно, не разрушая систему стропил. Если заказать более широкое окно, то придется делать усиленную перемычку, скрепляющую разрезанные в месте врезки окна стропила. При необходимости установки широкого окна нужно сначала подумать над вариантом монтажа двух небольших соседних окна, чтобы кровля оставалась цельной. Перемычки в мансарде для окна



При монтаже окна-дормер (слуховое вертикальное окно, требует выноса рамы за пределы мансарды) геометрические формы крыши нужно усложнять монтажом верхней и боковых ендов, также усложняется и укладка или монтаж кровельного покрытия. Готовую систему стропил гораздо сложнее при этом переделать, чем заложить в свой индивидуальный проект дома новое мансардное окно. Ендовы необходимо тщательно гидроизолировать, так как их расположение и геометрия относительно постоянных атмосферных воздействий делают эти места наиболее уязвимыми для проникновения влаги и холода. В регионах с среднегодовым высоким осадков рекомендуется над дормерами делать снегозадержатели. Но основное преимущество дормера – можно стоять рядом с ним в полный рост – перевешивает все устраняемые недостатки.

Утапливаемое в крышу окно делается, если через это окно организуется выход на балкон. В остальных случаях это малопривлекательный вариант: плохое естественное освещение, неоправданное усложнение геометрии крыши, большие трудозатраты с минимумом эффекта. Дормер в мансарде



Самый доступный вариант – окно в торце мансарды – дешевое и практичное решение, которое вполне реализуется без посторонней помощи.

Стропильная система мансарды

В индивидуальном строительстве дом с мансардой часто строят с ломаной крышей, хоть это и дорогостоящее решение. Ломаные мансардные крыши в силу своих особенностей конструкции намного увеличивают полезную площадь внутренних помещений мансарды. При одинаковой ширине фундамента дома и пола комнаты в такой мансарде будут иметь бо́льшую площадь за счет выступов и ниш, чем комнаты под крышей обычной конструкции. Мансардная стропильная система

Стандартная конструкция ломаной крыши позволяет опустить свесы карниза намного ниже, не только сделав экстерьер дома весьма оригинальным – такие свесы защищают стены и фундамент дома от ветра и влаги, направляя атмосферные осадки в сторону от жилья.

Чем сложнее ломаная крыша своими руками, тем сильнее зависимость надежности конструкции от материалов, из которых изготовлена кровля, от климатических условий, от толщины балок стропильной системы и других факторов. Классическая мансардная крыша своими руками чертежи которой приведены ниже, имеет соотношение наклона нижних скатов к полу в 60°, верхних скатов – в 30°. Классическая мансарда



СНиП оговаривает комфортную высоту потолков в мансардных комнатах – не менее 2 м. Поэтому схема с уклоном крыши в 600 вполне оправдана, а надежность конструкции обеспечивается более толстыми балками перекрытия и брусом стропил, чем при обустройстве обычной двускатной крыши.

При классическом построении мансарды сила ветра и нагрузки от веса снега на боках кровли с большим уклоном не учитываются. Снег будет накапливаться на верхней поверхности кровли, выполненной с наклоном 300-450. Чем больше угол наклона кровли, тем сильнее парусность крыши, поэтому в климатических с сильным ветром нужно строить крыши с маленьким уклоном, а это для обустройства мансарды представляет проблему – площадь дома в таких условиях должна быть довольно большой.

Схемы ломаных крыш

Каркас ломаной крыши конструируется из сосновых пиломатериалов первого или второго сорта. Для проведения расчетов регламентированы такие параметры, как сечение бруса и обрешеточных досок, размеры и вес кровли из различных стройматериалов, снеговые и ветровые нагрузки, шаг крепления стропил. Висячие стропила



Конструкция крыши с висячей стропильной системой оправдана, если у основания треугольника (на рисунке верхний) будет размер ≤ 4,5 м – это и определяет ширину мансарды. Если ширина получается больше, то обустраиваются наслонные стропила, которые крепятся на стене.



Как рассчитать крышу ломанного типа

Шаг между стропилами часто определяется шириной утеплителя – такое решение позволяет сэкономить на рулонных материалах, и расстояние между стропилами выбирается на 2-3 см меньше ширины материала утеплителя. Например, при ширине плиты минеральной ваты в 60 см расстояние между соседними стойками должно быть 57-58 см. Точки креплений в ломаной крыше



Доски стропильных ног также рассчитываются по ширине, исходя из параметров утеплителя. Для вентиляции слоев теплоизоляции нужно обеспечить вентиляционный просвет 20-30 мм, иначе накапливающийся конденсат вызовет гниение древесины, а затем – и порчу утеплителя. Для условий средней полосы толщина утеплителя может быть не больше 230-250 мм, поэтому минимальная ширина стропильных ног – 230 мм при толщине доски ≥ 50 мм. Чем больше ветровые, температурные и снеговые нагрузки в регионе, тем толще следует делать стропила. Ломаная крыша мансарды



Рекомендуем: Для экономии пиломатериалов утеплитель можно укладывать в двух направлениях: вдоль и поперек стропил, сделав между слоями тонкую и редкую обрешетку. При минимальной толщине плиты базальтовой ваты 100 мм можно использовать доску 50 х 150 мм, оставив на вентиляционный зазор 50 мм.

Монтаж мансардной крыши

Мауэрлат на мансардной крыше обустраивается стандартными приемами – крепление бруса к стене вязальной проволокой, анкерами или шпильками. Если дом брусовый или бревенчатый, то мауэрлатом может служить верхний венец сруба, пропитанный антисептиком и веществами, повышающими влагостойкость древесины. Крепление стропил на мауэрлате

Для мауэрлата в доме из ячеистого бетона сверху стен заливается монолитный армированный ростверк, а сам мауэрлат крепится к забетонированным в стену стержням. Для стен из кирпича или железобетона такой бетонный ростверк делать не нужно – материал стен сам по себе довольно прочный, и выдержит любые способы крепления стропильной системы. Нужно будет только сделать двухслойную гидроизоляцию по всему периметру дома, а брус мауэрлата сечением 150 мм обработать антисептиком. Монтаж крыши



Для сборки элементов стропильной конструкции пользуются длинными гвоздями – 150-200 мм. По углам и на пересечениях несущих стен с внутренними перегородками дома лучше делать болтовые соединения, или использовать двухсторонние резьбовые шпильки. Также все пересечения элементов кровли рекомендуется дополнительно укреплять металлическими пластинами-накладками. Сборка элементов системы стропил



Монтаж стропильной системы мансарды можно осуществить двумя вариантами решений:

  1. Сборка элементов на грунте, подъем готовых узлов конструкции наверх. В первую очередь крепятся вертикально угловые элементы, которые образуют будущие фронтоны. В пазы, сделанные в брусе мауэрлата на рассчитанном расстоянии, вертикально вставляются и жестко закрепляются остальные элементы стропильной конструкции. Для придания жесткости и правильной геометрии можно временно закрепить элементы распорками и укосинами, а после монтажа боковых балок, когда конструкция приобретет нужную жесткость, распорки можно снять;
  2. Второй способ – последовательная сборка мансардной крыши на месте. Так работать эффективнее и удобнее, потому что при объемной системе стропил поднимать собранную крышу вручную будет проблематично – придется арендовать кран. После сборки конструкции укладываются балки перекрытия, к которым в пазы крепятся вертикальные брусовые стойки, а для жесткости и придания вертикальности системе устанавливаются временные укосины. Затем идет сборка верхних и боковых стропильных ног, такими же образом монтируются укосины и распорки.
Установка стропил верхних скатов


Последний этап – монтаж верхних балок, которые изготавливаются по шаблону, и в них сразу запиливаются пазы для стропил. Так как мансардная ломаная крыша не имеет конька, на брус посередине монтируются укосы, которые предназначены для фиксации верхнего треугольника крыши мансарды.

Наклонная крыша | Наклонная крыша Деталь

Основная потребность любого дома состоит в том, чтобы обеспечить укрытие для человеческого жилья , а важной частью дома является крыша. Крыша обеспечивает укрытие от различных атмосферных условий, таких как жара, дождь, снег, и т. д. Форма крыши может быть плоской крышей или наклонной крышей .

Дом со скатной крышей

Мы должны решить, какой из них подойдет для нашего дома между плоской крышей и наклонной крышей. У каждого из них есть свои достоинства и недостатки.

Тем не менее, во всех регионах, которые являются всеми регионами, подверженными сильным дождям, снегу, необходимо, чтобы дождевая вода или снег были быстро слиты, чтобы спасти дом от их неблагоприятного воздействия.

Для таких регионов скатная крыша была очевидным выбором, когда дерево было самым популярным и доступным материалом. Система скатной крыши более популярна в такой стране, как США , учитывая наличие большого количества древесины.

Скатная крыша представляет собой систему наклонной крыши типа , и ее строительство дешевле по сравнению с другим методом строительства. В системе скатной крыши есть настил или поверхность, которая имеет постепенный уклон от вершины крыши или кучи крыши, чтобы покрыть всю конструкцию здания.

Подробнее: Как нарисовать план дома от руки


Детали наклонной крыши

Ниже приведены детали конструкции наклонной крыши ,

.

Наклонные крыши обычно имеют уклон около 20 градусов к горизонтали для сланца и от 40 до 60 градусов для черепицы.

Минимальный уклон или угол наклона крыши определяется минимальным уклоном, необходимым для исключения кровельного покрытия и отвода дождевой воды в карниз или ендову.

Уклон крыши зависит от пролета, климатических условий местности и характера материала покрытия. Уклон скатной крыши должен быть таким, чтобы люди, посещающие ремонт, могли без опасений ходить и работать.

Детали скатной крыши

Глубина треугольных рам в середине пролета определяется прочностью и устойчивостью этой скатной крыши. Скатная крыша, как правило, легче, чем плоская крыша.

Система скатных крыш наиболее удобна в районах, подверженных сильным дождям и снегопадам. В последних тенденциях наклонная крыша также строится с использованием бетона.

Если Наклонные крыши сооружаются в жарком регионе, рекомендуется предусмотреть подвесной потолок из соображений теплового комфорта.

Для работы с подвесным потолком следует использовать фанеру , огнеупорную плиту и асбестоцементный лист, термокол , стекловату и т. д.если только это не сделано в соединении меньшего количества крыш, таких как железобетонные плиты.

Кровельная система типа состоит из стропил и балок. Функция балки состоит в том, чтобы контролировать распространение или проскальзывание стропил/стен, а также удобно поддерживать потолок внизу.

Размер поперечного сечения стропильных досок будет зависеть от их длины от стеновой пластины до конька, типа кровельного покрытия и наличия прогонов в крыше.

Считается, что более экономичным является максимально низкое поперечное сечение стропил, однако там, где требуется открытое пространство крыши, потребуются стропила большего размера.

Обычное расстояние между стропилами составляет около 400 мм (16 дюймов), меньшее расстояние позволяет использовать стропила и обрешетку небольшого сечения, которые крепятся к стропилам для размещения/фиксации шифера или черепицы. Поскольку мы увеличиваем пространство между стропилами, требуется, чтобы стропила и обрешетка были толще.

Стропила прибиваются к стеновой пластине в верхней части каждой несущей стены, обычно это брус размером 100×75 мм (4×3 дюйма), залитый цементным раствором поверх внутренней обшивки пустотелой стены или внутренней части сплошной стены. .

Деревянная секция стеновой панели должна быть соединена внахлест в месте их соединения.

Каждое стропило имеет небольшой треугольный участок (называемый «стык птичьего рта»), вырезанный из них, чтобы они могли аккуратно стыковаться с настенной пластиной.

Верхняя часть стропила обрезается под углом и прибивается к коньковой доске, обычно размером 175 мм x 32 мм (7 × 2 1/2 дюйма), устанавливаемой вертикально.

Прогоны

и связанные с ними распорки используются для дополнительной поддержки стропил.Прогоны проходят под прямым углом к ​​стропилам, соответствующие распорки располагаются под каждым четвертым (или около того) стропилом для крепления к балке над опорной стеной внизу.

Подвесы в сочетании с продольной перемычкой, идущей под прямым углом к ​​балкам, используются для поддержки потолка. Каждая подвеска прибивается между каждым четвертым (или около того) стропилом и нижней балкой. Чем больше размер лаг, тем меньше вероятность того, что вешалки понадобятся.

Никогда не производите никаких модификаций, таких как резка деревянной части, удаление или замена покрытия крыши (бетонная черепица заменяет шиферную черепицу) без консультации с инженером-строителем.

Подробнее: GFRG – Здание из гипсовых панелей, армированных стекловолокном


Преимущества наклонной крыши

Крыша одна из самых важных частей в любом здании, выступая в качестве первой линии защиты от всех экологические опасности.

Различные типы кровельных систем разрабатывались годами, но система скатной крыши по-прежнему придает зданию классический вид. Тем не менее, правда в том, что они остаются наиболее распространенным и эффективным решением для обеспечения максимальная защита.

1) Тип

Скатные крыши могут быть различных форм и размеров, от простых двускатных до более сложных форм, сочетающих вальмы и ендовы.

2) Теплоизоляция

Дома со скатной крышей на 10-15% компактнее, чем дома с плоской крышей. Скатная крыша обеспечивает более высокую теплоизоляцию, просто ограничивая размер поверхности, выходящей наружу.

3) Энергосбережение

На кровельную систему здания приходится около 25-35% потери энергии внутри здания.Скатные крыши обеспечивают естественную вентиляцию между внешним слоем и зданием, сохраняя энергию.

4) Защита от опасностей окружающей среды

Скатные крыши наиболее подходят для защиты дома от воздействия снега, льда, воды и ветра. Они имеют форму треугольника, они стабильны, прочны и обеспечивают идеальный отвод воды.

Кровельная черепица из натурального сланца очень прочная, водонепроницаемая. и огнестойкий.

5) Экономичное дополнительное место

Крыша такого типа позволяет разместить дополнительные комнаты или складские помещения внизу их, без необходимости добавлять дополнительный (и дорогостоящий) этаж ко всему строительство.

Подробнее: Виды древесины, используемые в домостроении

6) Увеличенный срок службы

Плоские крыши требуют постоянного ухода за водостоком системы во избежание протечек. В то время как скатные крыши, как правило, более дорогой, дешевый и менее частый ремонт компенсирует это.

Это особенно верно, если крыша покрыта высококачественным натуральным сланцем со сроком службы более 100 лет и отсутствием необходимости в каком-либо обслуживании.

7) Повторное использование дождевой воды

Этот тип крыши позволяет повторно использовать дождевую воду, чем плоские крыши. Внешнюю дренажную систему легче модифицировать и перенаправить. Кроме того, некоторые скатные плитки, изготовленные без использования каких-либо химических продуктов, не влияют на качество воды.

8) Устойчивое развитие

Существует широкий ассортимент кровельной черепицы с устойчивыми характеристиками, а солнечные панели легко и эффективно интегрируются в конструкцию скатных крыш.


Вам также может понравиться:

Компоненты и типы скатной крыши

Скатная крыша обычно имеет наклонную верхнюю поверхность, что полезно в местах с сильными дождями или снегопадом. Это один из самых дешевых и экономичных вариантов покрытия конструкции. Скатная крыша обычно используется на фабриках и в мастерских, складах и складах, театрах и аудиториях, а также в холмистой местности.

Климатические условия участка, характер материала покрытия, пролет и другие факторы определяют уклон крыши. Он разработан с учетом всех этих аспектов.

Различные компоненты, используемые в скатной крыше:

Диапазон:

Расстояние по горизонтали между внутренними гранями стен или опор называется пролетом.

Подъем :

Расстояние по вертикали между настенной пластиной и вершиной конька называется подъемом.

Шаг :

Наклон сторон крыши к горизонтальной плоскости называется уклоном.

Ридж:

Вершина наклонной крыши называется коньком.

Бедро :

Гребень, образованный пересечением двух наклонных поверхностей, имеющих внешний угол более 180°, называется вальмой.




Карнизы:

Деревянная доска, которая крепится к стропилу у карниза. Его также называют фасадной доской. Ширина 15-20 см, толщина 20-5 мм

Прогоны:

Прогоны — это не что иное, как горизонтальные деревянные или стальные элементы, которые используются для поддержки обычных стоек наклонного профиля, когда пролет больше.

Фронтон :

Треугольная верхняя часть стены, образованная в конце скатной крыши, называется фронтоном.

Грань :

Край фронтона, проходящий между карнизом и коньком, называется гранью.

Шипы:

Небольшие деревянные бруски, закрепленные на стропилах или потолке, называются планками.

Шаблон:

Квадратный или прямоугольный блок из камня или бетона, который устанавливается под концом балки или фермы для распределения нагрузки от крыши на большую опорную поверхность, называется шаблоном.

Общие стропила:

Наклонные деревянные элементы, проложенные от конька к карнизу, называются простыми стропилами. Это промежуточные стропила, поддерживающие кровельное покрытие.

Вальмовые стропила:

Наклонные стропила, образующие вальму скатной крыши, называются вальмовыми. Их укладывают по диагонали от конька к углам стены для поддержки кровельных покрытий.

Натяжные стропила: Нарожные стропила

обычно короче обычных стропил.Эти стропила обычно укладываются от вальмы или ендовы к карнизу.

Стропила долины: Водосточные желоба

обычно поддерживаются этими стропилами. Долинные стропила имеют наклонный характер и укладываются по диагонали от конька к карнизу.

Ферма:

Каркас, который обычно состоит из треугольников, называется фермой. Он построен и предназначен для поддержки покрытий или потолков комнат.

Типы скатных крыш

Существует три типа скатных крыш:

  • Односкатные крыши.
  • Двойные или прогонные крыши.
  • Стропильные крыши.



1. Одинарные крыши:

Односкатные крыши состоят только из общих стропил к каждому скату без какой-либо промежуточной опоры, закрепленных на коньковых и стеновых плитах. Одинарные крыши обычно бывают следующих четырех типов:

(a) Односкатная крыша, крыша веранды или односкатная крыша:

В этом типе скатных стропил уклон только с одной стороны.Ее также называют односкатной или проходной крышей. Как правило, максимальное расстояние составляет 2,4 метра.

(b) Парная крыша:

Пара или пара общих стропил обычно образуют этот тип крыши, которые обычно наклоняются к обеим сторонам конька крыши, примыкая друг к другу. Парная крыша принимается для пролетов до 3,5 метров. Нижние концы стропил прибиваются к стеновым плитам, размещенным на стенах. Их удобно размещать над стенами. Прогоны и рейки поддерживают кровельное покрытие.

(c) Пара закрытых крыш:

Парная закрытая крыша очень похожа на парную крышу, за исключением того, что ноги общего стропила соединены горизонтальной анкерной балкой. Чтобы стены не опрокинулись, анкерную балку соединяют с опорами обычных стропил. Анкерная балка обычно изготавливается из дерева или стали. Он экономически выгоден для пролетов до 5 метров.

(d) Крыша воротной балки:

Аналогичен парной закрытой кровле, за исключением того, что в последнем случае анкерная балка поднимается и размещается на высоте от одной трети до половины вертикальной высоты от стеновой плиты до конька.Обычно это делается при увеличении пролета или при большей нагрузке. Анкерная балка обычно известна как воротниковая балка. Вальмовая крыша подходит для пролетов до 5 метров.

2. Двойная или прогонная крыша

Стропила становятся неэкономичными, когда пролет превышает 2,4 метра. Следовательно, чтобы сделать пролет экономичным, под стропилами предусмотрены промежуточные опоры, называемые прогонами.

3. Стропильные крыши:

Каркасная конструкция широко известна как стропильная крыша.При отсутствии внутренних несущих стен и перегородки под прогоны, а также при пролете крыши более 5 метров. Ниже приведены некоторые из наиболее часто используемых ферм:

.
  • Ферма шкворня.
  • Ферма королевы.
  • Ферма мансардной крыши.
  • Ферма усеченной крыши.
  • Стропильная ферма Bel-fast.
  • Стальные фермы.

(a) Ферма King-Post:

Как показано на рисунке, центральная вертикальная стойка известна как стойка короля.Главный девиз королевского поста — оказывать поддержку галстуку. Чтобы предотвратить изгиб основного стропила, в центре основного стропила предусмотрены наклонные элементы, известные как подкосы. Как правило, он применяется для пролетов от 5 до 8 метров.

(b) Ферма Queen-Post:

Эта ферма отличается от фермы с центральной стойкой наличием двух вертикальных стоек, известных как матричные стойки. Эта ферма подходит для пролетов от 8 до 12 метров.




Ферма королевской стойки немного отличается от ферменной конструкции королевской стойки. Он состоит из 2 вертикальных стоек, поддерживаемых в двух разных точках, как показано на рисунке. Эта модификация обычно делается для предотвращения провисания анкерной балки из-за увеличения длины пролета. При этом анкерная балка поровну делится на 3 части и поровну распределяется нагрузка между ними.

(c) Ферма мансардной крыши.

Франсуа Мансар разработал эту ферму, поэтому она была названа в его честь. Как показано на рисунке, это в основном двухэтажная ферма.Верхняя часть фермы такая же, как у королевской стойки, а нижняя часть в основном такая же, как у ферменной стойки. Таким образом, это комбинация фермы короля и королевы. В настоящее время этот тип ферм не используется из-за его странной и уродливой конструкции, а также из-за изобретения новых стальных ферм.

(d) Усеченная ферма крыши:

Эта ферма очень похожа на мансардную ферму. Здесь верхняя часть шкворня отсутствует, и присутствует только ферма шкворня. Этот тип фермы используется, чтобы выделить пространство для комнаты на крыше.

(e) Ферма крыши Bel-Fast:

Ферма крыши Bel-fast также известна как решетчатая крыша или ферма из тетивы. Он выполнен в виде банта. Эта ферма состоит из тонких отрезков бруса, а ее верхний пояс выполнен изогнутым. Обычно используется для пролетов около 30 метров. Легкие кровельные покрытия также предусмотрены на верхнем поясе.

(f) Стальные фермы:

Практически основная причина подвески деревянных ферм в фермах крыши из мягкой стали.Они более экономичны для пролетов более 12 метров по сравнению с деревянными. Как правило, большинство стальных ферм изготавливаются из угловых секций, поскольку они могут выдерживать как растяжение, так и сжатие. К тому же их можно легко стыковать.

Нравится:

Нравится Загрузка…

Что такое скатная крыша? Части и типы скатной крыши

Скатная крыша представляет собой крышу, имеющую наклонную поверхность или поверхности с углом обычно более 20 градусов. Это двухскатная двухплоскостная крыша с коньком в самой высокой точке.Если быть более точным — для скатной крыши требуется уклон более 10 градусов или крыша с двумя скатами, которые сходятся на центральном коньке.

Скатные крыши имеют более классический вид. Они остаются наиболее распространенным и эффективным решением в сырую и холодную погоду для обеспечения максимальной защиты.

Ниже приведены основные части скатных крыш.

    1. Earte
    2. Gable
    3. Gable
    4. HIP
    5. Ridge
    6. Ridge
    7. Pearlines
    8. Pippia
    9. Rafia
    10. Rafter
    11. Battens
    12. Batts

    Описание этих частей различных крыш приведены ниже.

    Карниз

    В кровле нижняя часть наклонной кровли, выступающая за наружную поверхность стены. Основная функция карниза – чтобы дождевая вода лилась с крыши прямо на наружную стену. Я также даю защиту от солнечного света. Иногда карнизы богато украшены для увеличения архитектурной красоты.

    Фронтон

    Треугольная верхняя часть стены в конце коньковой крыши.

    Накладка

    Полоска из непроницаемого материала, обычно из металла, используемая для предотвращения проникновения воды в стык между кровельным покрытием и другой частью конструкции.

    Накладки предназначены для предотвращения попадания влаги на стену и крышу через стыки в наличниках, стене парапета и других проходах через плоскость крыши.

    Вальма

    Внешний угол (более 180 градусов), образованный наклонным коньком между двумя пересекающимися скатами крыши.

    Конек

    Горизонтальное пересечение в вершине двух возвышающихся поверхностей крыши, наклоненных в противоположных направлениях.

    Прогоны

    Это горизонтальные элементы, уложенные на основные стропила вплотную от стены к стене для поддержки обычных стропил крыши при больших пролетах.Прогоны изготавливаются из дерева или стали.

    Верхние поверхности прогонов должны быть однородными и плоскими. Они должны быть окрашены перед креплением сверху.

    Фасция

    Это деревянная доска, прикрепленная к ногам обычных стропил на карнизе. На него опираются концы самого нижнего материала кровельного покрытия.

    Стропила

    Стропила являются конструктивным элементом скатной крыши. Обычно он начинается от опоры крыши (колонны или стены) до конька или ребра. Несколько стропил используются рядом с одинаковым шагом для поддержки прогона.В типовом домостроении используются деревянные стропила. Для больших промышленных или коммерческих навесов используются стальные стропила.

    Обрешетка

    Это тонкие деревянные планки, которые закрепляются на обычных стропилах или на верхней части потолочных досок для поддержки кровельных материалов, таких как черепица, листы и т. д. Обрешетка также может быть изготовлена ​​из металла или пластика.

    Следующие подписания — тип скатной кровли

    1. Mono Pitch Root
    2. пара крыши
    3. закрытая пара крыши
    4. крыша воротника
    5. Purlin Rafter
    6. Crushed Rafter

    Краткое описание этих типов поддельных крови приведены ниже.

    Односкатная крыша

    • Наклоны от одной стороны или части здания к другой обычно используются для формирования пристроек.
    • Состоит из ряда стропил, прикрепленных к пластинам в верхней части стены, и стропильных ног, прибитых к стеновой пластине, которая равномерно распределяет нагрузку по несущей стене.
    • Балки устанавливаются для создания ровных потолков и могут быть подняты для увеличения высоты.
    • Балки обычно поддерживаются подкосами, что предотвращает провисание стропил.

    Двухскатная крыша

    • Простейшая форма скатной крыши. Двухскатная крыша состоит из двух отрезков стропил, опирающихся друг на друга и связанных в верхней части.
    • Очень ограниченный пролет около 3,5 м.
    • Недостатком этой крыши является то, что ее вес создает естественный прогиб в опорных стенах, выталкивая их вверху наружу. Стены можно укрепить, но это потребует дополнительной кирпичной кладки и ненужных расходов.

    Закрытая парная крыша

    • Добавлены потолочные балки, брусья, проходящие горизонтально между стропильными ногами, что делает конструкцию более надежной. Балка действует как стяжка, которая предотвращает отклонение стены наружу и увеличивает потенциальный пролет крыши примерно до 5 м.
    • Балки крепятся к стропильным ногам, а не к стеновой плите, чтобы свести на нет любой потенциальный прогиб. Поэтому очень важно надежное соединение между стропилами и потолочной балкой.
    • Преимущество этой формы крыши заключается в том, что благодаря использованию распорок большую часть пространства на крыше можно использовать для хранения вещей, а при необходимости это пространство можно использовать для жилых помещений.

    Манжетная крыша

    • Высота потолочных балок увеличена, так что крыша позволяет построить любые верхние помещения в подкровельном пространстве, поэтому высота наружных стен немного уменьшена.
    • Недостатком этого метода является то, что поднятие потолочной балки снижает ее сдерживающую силу, увеличивая неустойчивость несущих стен и уменьшая пролет примерно до 4 м.
    • Для сохранения устойчивости потолочные балки можно поднять максимум на 1/3 высоты крыши.

    Крыша из прогонов

    • За счет установки прогонов можно увеличить пролеты крыши без ущерба для устойчивости стен, увеличения размеров стропил и дополнительных затрат. Прогоны позволяют стропилам получить дополнительную поддержку и стать легче и тоньше, что позволяет увеличить пролет до 8 м.
    • Преимущество этой формы крыши заключалось в том, что с помощью распорок большую часть пространства крыши можно было использовать для хранения вещей и, в конечном счете, это пространство можно было использовать для жилых помещений является наиболее распространенной формой стропильной фермы в современном домостроении.Он состоит из стропила, состоящего из W-образных элементов растяжения и сжатия. Это ферменное стропило может иметь пролеты до 12 м и может быть спроектировано с учетом различных углов наклона.
    • Самым значительным преимуществом является возможность сборки стропильной фермы за пределами площадки, что ускоряет весь процесс строительства.
    • Добавление диагональных связей от карниза к коньку на нижней стороне стропил связывает всю конструкцию в единое целое, а не в ряд отдельных ферм, обеспечивая защиту от возможного обрушения под действием ветра.
    • Единственным реальным недостатком стропильных ферм является то, что они требуют тщательного проектирования, когда на крыше происходит изменение направления.


    ССЫЛКИ:

    1. Типы скатных крыш
    2. Основные компоненты скатной крыши

    Наклонные крыши. конверт, и, следовательно, наиболее важные инвестиции. Также не будет преувеличением сказать, что сейчас мы наслаждаемся более широким ассортиментом кровельных материалов и кровельных систем, чем когда-либо в истории.

    Однако не каждая кровельная система подходит для любого применения. Поиск правильной системы включает в себя взвешивание множества переменных, включая стоимость, вес, срок службы, требования к обслуживанию и, самое главное, эстетику. В последние годы экологические факторы, такие как возможность вторичной переработки, экологичность сырья и температура крыши, также стали важными факторами.

    Из всех этих переменных уклон крыши, пожалуй, самый важный. Он влияет на дренаж, требования к техническому обслуживанию и используемые материалы больше, чем любой другой отдельный фактор. Он считается основным фактором при проектировании крыши. Это также оказывает большое влияние на законченный стиль здания, будь то крыша с крутым уклоном, видимая с уровня улицы, или конструкция крыши с небольшим уклоном с меньшим визуальным воздействием.

    Понимание основных коммерческих кровельных систем и того, как их характеристики зависят от уклона крыши, имеет решающее значение для максимизации эффективности покрытия.

    Уклон крыши

    Уклон или скат крыши обычно выражается как величина подъема по вертикали (в дюймах) на каждый фут горизонтальной длины вдоль фронтона.Крышу с подъемом на шесть дюймов на фут можно назвать крышей 6/12.

    Обычные скатные крыши с уклоном от 4/12 до 9/12 наиболее распространены в жилых домах. Крыши с уклоном более 9/12 (37 градусов) называются крышами с крутым уклоном.

    В коммерческих работах наиболее распространены крыши с малым уклоном (с шагом от 2/12 до 4/12). Крыши с уклоном менее 2/12 считаются плоскими, хотя технически они имеют некоторый уклон. Минимально допустимый уклон для дренажа составляет ¼ дюйма на фут.

    Крыши с более крутым наклоном, как правило, более привлекательны внешне и имеют тенденцию служить дольше, так как вода сразу же стекает и предотвращается образование ледяных заторов. Однако они также стоят дороже из-за дополнительных материалов, необходимых для их строительства, и непрактично высоки для больших зданий.

    Выбор материала крыши сильно зависит от уклона крыши. Например, односкатные или факельные крыши не подходят для больших уклонов. С другой стороны, визуально привлекательные кровельные материалы, такие как черепица или черепица, не подходят для крыш с малым уклоном.

    Дополнительные факторы

    Конечно, уклон крыши — не единственный фактор при выборе системы. Часто решающим фактором является вес крыши. Например, покрытые растительностью и балластированные крыши могут оказывать значительную нагрузку на элементы конструкции. Точно так же подкровельное покрытие и изоляция могут исключить из рассмотрения некоторые кровельные материалы. Кровля, уложенная горячим способом или с помощью горелки, несовместима с жесткой изоляцией из пенопласта.

    Инженерный корпус армии считает, что 75% кровельной промышленности состоит из перекрытия существующих конструкций, поэтому такие проблемы, как строительный шум, пожароопасность, дым и доступ к зданию, также могут иметь значение.

    Черепица и черепица

    Для крутых и обычных скатных крыш (4/12 и выше) черепица и черепица являются привлекательным вариантом с хорошими эксплуатационными характеристиками. Асфальт (вверху) самый экономичный. Черепица (в центре) обеспечивает долговечную крышу с минимальным обслуживанием. Синтетическая древесина и сланец (внизу) прочны, долговечны и внешне идентичны натуральным материалам, которые они имитируют.

    Для обычных крыш и крыш с крутыми скатами лучше всего подходят гонты и черепица. Они использовались для кровли в течение сотен лет и до сих пор являются отличным выбором для обычных скатов крыш.

    Глиняная плитка и натуральный сланец зарекомендовали себя на протяжении столетий, а современные продукты при правильном применении прослужат вам всю жизнь. Гарантии 75 лет не редкость. Основным недостатком плитки является ее стоимость и вес. Глиняная плитка стоит от 6 до 10 долларов за квадратный фут в большинстве районов страны. Настоящий сланец как минимум вдвое больше.

    Бетонная черепица доступна по цене, аналогичной глиняной, и может имитировать как сланец, так и глиняную черепицу. Как правило, они имеют гарантию не менее 30 лет.

    Все три продукта, глина, бетон и сланец, весят от 900 до 1200 фунтов на 100 квадратных футов, поэтому настил крыши и несущая конструкция должны выдерживать этот дополнительный вес.

    Деревянная черепица также является опцией. Кедр удивительно прочен; поскольку они не гнутся, то лучше своих асфальтовых собратьев выдерживают сильный ветер и град.

    В последнее время на рынке появилась кровля из искусственного кедра и шифера. EcoStar, ведущий производитель этого типа продукции, предлагает черепицу Majestic Slate и Seneca Cedar девяти цветов и пяти стилей.Изготовленные на 80% из переработанной резины и пластика, они гибкие, прочные и после установки неотличимы от традиционных материалов.

    «Это экологически чистая и легкая альтернатива традиционным кровельным материалам из шифера и кедра», — говорит менеджер по маркетингу компании.

    Имея вес, сравнимый с деревянными вибраторами, они не требуют дополнительной структурной поддержки. Они, однако, довольно дорогие, по цене около 10 долларов за квадратный фут плюс затраты на установку.

    Битумная черепица

    — наиболее часто используемый кровельный материал в Северной Америке. Они экономичны, универсальны и хорошо работают на большинстве жилых домов. Они просты в установке, относительно долговечны и доступны практически в любом цвете и стиле, который может пожелать архитектор. Асфальтовая черепица, вероятно, является наиболее доступным вариантом кровли для крыш с умеренным и крутым уклоном, стоимостью от 50 центов до 1,50 долларов за квадратный фут. Они весят не менее 250 фунтов на 100 квадратных футов, на легком конце для кровельных материалов.

    По данным отраслевого веб-сайта Roofingkey.com, основной недостаток битумной черепицы связан со сроком службы. «Асфальтовая черепица доступна в сортах с ожидаемым сроком службы 20-50 лет в зависимости от цены. Однако в некоторых ситуациях проблемы с долговечностью и износом или отказом материала возникают раньше, чем ожидалось».

     Следует отметить, что в отличие от других продуктов, упомянутых до сих пор, битумная черепица может использоваться на крышах с пологим уклоном с шагом от 2/12 до 4/12, но для нее требуются специальные подложки и методы установки, чтобы справиться с ледяными запрудами и другими проблемы с водой.

    Металлические крыши, пожалуй, самая универсальная система

    Металлическая кровля

    Двумя наиболее распространенными металлическими кровельными материалами являются окрашенный алюминий и сталь. Медь и нержавеющая сталь также являются вариантами металлической кровли, но их стоимость достаточно высока, поэтому они редко используются.

    Алюминий

    стал лучшим выбором, потому что он не ржавеет, приглушает звук дождя и может имитировать кедровую стружку, черепицу и сланец.

    Металл

    можно использовать в качестве кровельного материала на крышах с любым уклоном.Для кровли с малым уклоном обычно используют фальцевую кровлю. Некоторым металлическим кровлям с малым уклоном требуется машинная фальцовка во время установки крыши для обеспечения водонепроницаемого уплотнения. Устройство для закатки просто прокатывается по панелям, чтобы обжать швы панелей вместе.

    Металлические кровли имеют длительный срок службы по сравнению с другими вариантами кровли с малым уклоном. Исследование, проведенное в 2005 году компанией Ducker International, показало, что респонденты ожидали, что металлические крыши прослужат 40 лет — на 17 лет дольше, чем застроенные, и на 20 лет дольше, чем однослойные системы.

     Как правило, металлические кровельные системы весят от 40 до 135 фунтов на 100 квадратных футов, что делает их одними из самых легких кровельных изделий. Поскольку металлическая кровля состоит из больших панелей, она также является одной из самых простых в установке.

    Подводя итог, можно сказать, что металлические кровли обеспечивают простоту установки, длительный срок службы, низкие требования к обслуживанию, малый вес и отвечают требованиям устойчивости и возможности вторичной переработки.

    Балластные крыши хорошо зарекомендовали себя и помогают продлить срок службы мембраны.

    Сборная кровля

    Подавляющее большинство коммерческих и институциональных зданий имеют плоские крыши, и на протяжении большей части 20-го века это означало использование системы многослойной сборной кровли (BUR). Иногда называемая системой «швабра» или «смола и гравий», в ней используется комбинация толя, смолы и гравия. Войлок уложен в трехфутовые рулоны, а слои склеены горячим асфальтом, битумом или каменноугольной смолой. Окончательное покрытие из гравия насыпается поверх последнего слоя асфальта для защиты от ультрафиолета, безопасности рабочих и снижения пожароопасности.

    Модифицированная битумная система (MB или SBS) использует пропановую горелку для герметизации слоев вместо горячего асфальта.

    Однослойные системы

    (рассмотренные ниже) захватили значительную долю рынка, но благодаря почти 150-летней доказанной эффективности системы BUR по-прежнему предпочитают многие владельцы и операторы зданий как проверенный и жизнеспособный метод. Исследование, проведенное в 2006 году журналом RSI, показало, что различные формы BUR по-прежнему занимают 35% рынка нового строительства.

    В сборных крышах

    используется ряд слоев, склеенных вместе с помощью горячей смолы или тепла от факела.

    Системы

    БУР не особо тяжелые; гравийные крыши весят 400 или 500 фунтов на 100 квадратных футов, гладкие крыши весят примерно вдвое меньше.

    BUR иногда используется в жилых помещениях, но не рекомендуется работать с горячим битумом на крышах с уклоном более 1/12. Системы с модифицированным битумом (факел вниз) можно использовать на крышах с уклоном до 3/12.

    Имейте в виду, что, поскольку мембраны BUR устанавливаются с использованием горячего асфальта, гудрона или горелок, любая изоляция вблизи кровельного узла должна быть термостойкой. Наконец, качество изготовления имеет решающее значение, поскольку BUR собирается на месте.

    Однослойные мембраны

    За последние два-три десятилетия был разработан ряд новых материалов, которые отлично зарекомендовали себя для гидроизоляции плоских крыш. В отличие от многослойных систем, эти кровельные системы требуют только одного слоя и более терпимы к несовершенству изготовления. Тремя основными типами однослойной кровли являются EPDM, TPO и ПВХ.

    EPDM— Самым старым из однослойных продуктов является EPDM, что означает этилен-пропилен-диеновый мономер.Изобретенный в середине 1960-х годов, он представляет собой прочный резиновый лист толщиной от 30 до 90 мил.

    Продукт раскатывается по кровельному настилу и выравнивается внахлест, обычно отмеченный прямо на рулоне. Большинство современных кровель из EPDM поставляется в рулонах с нанесенным на заводе клеем на один край рулона. Лента заводского изготовления укладывается в загрунтованное перекрытие и прокатывается с небольшим нажимом. В результате получается прочный, идеально прямой шов, который вряд ли разорвется.

    Однослойные системы, такие как эта установка из EPDM, идеально подходят для плоских крыш.Последние инновации, такие как самоклеящиеся швы, делают их еще более прочными и долговечными.

    Крыши из EPDM

    теперь служат 30 и более лет; швы и проходки обычно являются слабым местом. Мембрана может крепиться к кровельному покрытию тремя различными способами. Он может быть закреплен механически или «полностью приклеен», то есть полностью приклеен. Он также используется в «балластных» системах, где мембрана «свободно укладывается» поверх площади кровли и удерживается на месте толстым слоем гравия, насыпанным сверху.Ни одна из этих систем не требует тепла, поэтому можно легко использовать изоляцию из пенополистирола.

    Мембраны

    Rubber EPDM просты в установке и очень прочны.

    Кровельные мембраны

    EPDM легко доступны в белом или черном цвете, хотя некоторые производители предлагают другие цвета, такие как желтовато-коричневый.

    EPDM – недорогое решение для плоских крыш. Балластные крыши неприменимы выше уклонов 2/12, хотя механически закрепленные и полностью приклеенные системы использовались на немного более крутых уклонах в районах, где ветер не представляет проблемы.Крыши из EPDM легкие, за исключением балласта; затем они весят 1000 фунтов на 100 кв. футов.

    TPO— Одним из новейших типов однослойных кровельных материалов является TPO, или термопластичный олефин. Вместо резины, такой как EPDM, TPO представляет собой пластик. Он дороже EPDM, но имеет существенные преимущества.

    «То, что делает TPO замечательным, — это простота установки и термосварные швы», — говорит Томас Крал из Reliable American Roofing. «Кроме того, TPO доступен в рулонах большего размера, чем другие кровельные системы, что означает меньшее количество швов.А меньше швов — меньше шансов на провал».

    TPO доступен в нескольких цветах, но обычно это белый цвет. Белый TPO обладает высокой отражающей способностью и соответствует стандартам Министерства энергетики США для прохладной крыши без дополнительных модификаций. Поскольку крыши TPO могут претендовать на налоговые льготы и баллы LEED в зависимости от их цвета, они редко используются для балластных систем. Он почти всегда устанавливается механически закрепленным или полностью приклеенным.

    TPO имеет сварные швы, что снижает риск утечки.

    Системы с механическим креплением не следует использовать на крутых крышах в ветреных районах; полностью приклеенные системы TPO подходят для всех уклонов крыш и погодных условий.

    ПВХ— Как и EPDM, поливинилхлорид (ПВХ) имеет долгую историю успеха в качестве кровельного материала. Это немного дороже, чем TPO; однако методы установки практически идентичны. В нем также используются сварные швы, которые образуют постоянное водонепроницаемое соединение, более прочное, чем сама мембрана.

    Он также считается экологически чистым. Почти во всех регионах США действуют программы утилизации крыш, которые превращают отходы или старую мембрану обратно в новый продукт. Кроме того, только 47% сырья для смолы ПВХ получено из нефти, что меньше, чем у любой другой однослойной кровельной мембраны. (Остальные 53% получены из соли.) И, наконец, крыши из ПВХ обладают естественной огнестойкостью благодаря своему химическому составу и имеют более высокие показатели огнестойкости, чем конкурирующие продукты.

    Кровельные материалы белого цвета, такие как ТПО и ПВХ, могут значительно снизить затраты на электроэнергию.

    Однако у них есть недостатки. ПВХ несовместим с кровельными материалами на нефтяной основе и не должен использоваться в прямом физическом контакте с изоляцией из пенополистирола, асфальтом, каменноугольной смолой или там, где присутствуют пары каменноугольной смолы.

    Кроме того, большинство производителей рекомендуют использовать ПВХ только для крыш с шагом менее 2/12.

    Растительность

    Крыши с растительностью теперь можно устанавливать на склонах, которые ранее не подходили для этой техники. На этой крыше, расположенной на вершине отеля h3 в Сономе, винодельческой стране Калифорнии, использовалась сеть GardNet от American Hydrotech для удержания среды для выращивания на месте

    .

    За последнее десятилетие популярность крыш с растительностью, садом или зелеными крышами резко возросла.Традиционно они были построены с использованием тех же методов, которые используются для крыш с балластной или защищенной мембранной системой (PMS). Это ограничивает их использование крышами с уклоном 2/12 или меньше; при более высоких тонах среда для выращивания становится нестабильной.

    Однако за последние два года на рынке появился новый продукт, который заменит озеленение крыш там, где раньше это казалось невозможным. GardNet, продаваемый компанией American Hydrotech, сделан из перфорированных полиэтиленовых полос, скрепленных вместе, образуя смещенную сетку, которая удерживает почву или питательную среду на месте даже на значительных уклонах.Он доступен со стандартной глубиной от 3 до 12 дюймов. Каждая секция размером примерно 8 на 20 футов содержит несколько десятков карманов для удержания почвы, каждый площадью около квадратного фута. Большие секции закреплены сетью стальных тросов, которые обеспечивают достаточную опору для крыш с уклоном до 7/12.

    Система использовалась в ряде громких проектов, включая штаб-квартиру Американского общества ландшафтных архитекторов.

    24 Различные компоненты, используемые для конструкции скатной крыши

    🕑 Время чтения: 1 минута

    Что такое скатная крыша?

    Скатная крыша — это тип крыши, которая имеет некоторый уклон в качестве конструктивного покрытия.Мы знаем, что крыши обычно предусмотрены наверху, чтобы покрыть и защитить конструкцию от различных погодных условий. Скатные крыши обычно используются в местах с сильными дождями. Если здания построены с некоторой ограниченной шириной, то мы также можем использовать скатные крыши.

    Компоненты или элементы скатных крыш

    Ниже приведены элементы скатных крыш:

    1. Пролет

    Пролет крыши – это расстояние в свету между двумя опорами, на которые опирается крыша некоторыми другими элементами.

    2. Гребень

    Вершина угла, образуемого вверху наклонными поверхностями в вершине склона.

    3. Подъем

    Вертикальное расстояние или высота вершины конька от стеновой плиты называется подъемом.

    4. Настенные пластины

    Настенные пластины устанавливаются в верхней части стены или опор. И они, как правило, сделаны из дерева и используются для крепления общих стропил.

    5. Смола

    Уклон есть не что иное, как уклон крыши относительно горизонтальной плоскости и рассчитывается как отношение подъема к пролету.

    6. Карниз

    Нижний край наклонной поверхности крыши называется карнизом, с которого во время дождя стекает дождевая вода.

    7. Бедро

    Вальмой называют место слияния двух наклонных поверхностей, где внешний угол больше 180 o .

    8. Утолщенный конец

    В конце крыши образуется скатная треугольная поверхность, называемая шатровым концом.

    9. Долина

    Это также место, где пересекаются две наклонные поверхности, но внешний угол меньше 180.

    10.Грань

    Бордюр – это край двускатной крыши, который проходит между коньком и карнизом.

    11. Коньковая доска

    Коньковая доска представляет собой деревянный элемент, который предусмотрен по всей длине конька или вершины крыши. Обычные стропила опираются на эту коньковую доску. Это также называется коньковой балкой или коньковой частью.

    12. Рядовые стропила

    Рядовые стропила представляют собой деревянные элементы, прикрепленные к коньковой доске перпендикулярно. Они бегут от конька к карнизу. Они крепятся к прогонам в промежуточных точках. Обрешетка или доски поддерживаются этим стропилом.Обычно расстояние между стропилами составляет от 30 до 45 см.

    13. Прогоны

    Прогоны представляют собой деревянные или стальные элементы, поддерживаемые фермой или стеной. Если пролет большой, их используют для поддержки обычных стропил.

    14. Вальмовые стропила

    Эти стропила предусмотрены на вальмовом конце. И идут они по диагонали от конька к углам стены.

    15. Стропила ендовы

    Стропила ендовы проходят по диагонали от конька к карнизу. Они предусмотрены в наклонных положениях, чтобы нести желоба долины поддержки.Концы прогонов и нарожных стропил упираются в ендовые стропила.

    16.

    Стропила нарожные Стропила, идущие от вальмы к ендове, называются нарожными и обычно имеют короткую длину.

    17. Карнизная доска

    Концы большинства нижних кровельных материалов упираются в карнизную доску. Он сделан из дерева и обычно имеет толщину и ширину 25 мм х 25 мм. Он размещается в ногах рядовых стропил.

    18. Борт баржи

    Для удержания грани, образованной обычными стропилами, используется деревянная доска, называемая баржевой доской.

    19. Опорная пластина

    Столбовая пластина похожа на настенную. Стойки параллельны поверхности стены и проходят непрерывно. Стойки служат опорой для стропил.

    20. Рейки

    Рейки обычно изготавливаются из дерева и прибиваются к стропилам, чтобы обеспечить опору для материала кровельного покрытия.

    21. Шаблон

    Шаблон представляет собой кладочный блок из бетона или камня, который помещается под ферму для обеспечения большей несущей способности стены.

    22. Интернат

    Доски похожи на рейки, и они также используются для поддержки материала покрытия крыши, прибивая их к стропилам.

    23. Ферма

    Ферма представляет собой каркас, состоящий из треугольников и предназначенный для поддержки крыш.

    24. Шипы

    Для поддержки прогонов к стропилам крепятся короткие стальные или деревянные секции, которые называются скобами.

    Преобразование домашней плоской крыши — Shingle Masters

    Преобразование домашней плоской крыши

    Преобразование плоской крыши для дома Shingle Masters

    Есть много веских причин, по которым мастера по строительству гонтов могут заменить плоскую крышу жилого дома на скатную или наклонную крышу.После того, как преобразование домашней плоской крыши было завершено, скатная крыша может добавить привлекательности и места для хранения или даже жилой площади, она может сократить техническое обслуживание (во многих случаях) и может решить структурные проблемы с больной плоской крышей. Плоская крыша также может придать дому индивидуальность, выделяя его среди множества фронтонов и вальм по соседству. Дело в том, что решение преобразовать плоскую крышу в скатную следует тщательно обдумать. Здесь мы рассмотрим основы, которые помогут вам начать этот процесс.
    Нажмите здесь, чтобы прочитать некоторые отзывы о кровельных услугах.

    Есть несколько способов превратить плоскую крышу в скатную.

    Обычный способ — удалить существующую крышу и добавить к дому новый каркас, создающий скатную крышу над старой плоской крышей. В домах новые скатные крыши обычно поддерживаются внешними стенами, как и в стандартной конструкции с наклонной крышей. Кроме того, конструкция может быть построена с использованием деревянных ферм или традиционных стропил. Если преобразование невозможно, добавление конической изоляции к плоской крыше даст плоской крыше достаточный угол наклона для эффективного водостока без затрат на новый каркас.

    Почему следует задуматься о переоборудовании дома с плоской крышей?

    Плохой дизайн и/или конструкция плоской крыши могут привести к частым или повторяющимся проблемам.

    Старая крыша имеет структурные проблемы, требующие значительного ремонта или реконструкции. Если корректирующие меры обширны, стоимость ремонта плоской крыши может быть близка к стоимости преобразования в скатную крышу или достаточно близка.

    Кровля может служить дольше. Теоретически кровля на плоских крышах может служить так же долго, как стандартные материалы на скатных крышах, но на самом деле кровля на домах с скатными крышами в среднем имеет больший срок службы.Опять же, важно сравнить долговечность материалов для скатных крыш (таких как черепица) с высококачественными материалами для плоских крыш (а не только кровельными покрытиями из смолы и гравия).

    Легче изолировать и вентилировать. Плоские крыши часто не вентилируются (и, как правило, не должны) вентилироваться, а их ограниченное пространство может затруднить достижение высоких значений R с изоляцией. Скатные крыши предлагают больше места для изоляции и могут вентилироваться с меньшими проблемами.

    Больше места. Скатная крыша может создать чердачное пространство, которое можно использовать для хранения или, возможно, дополнительной жилой площади, или и того, и другого. Сколько места зависит от размера дома, уклона и конструкции новой крыши. В качестве альтернативы скатная крыша может добавить визуальное пространство, если старая крыша будет удалена, а новая конструкция крыши спроектирована для соборного потолка.

    Эстетика. Это вопрос в каждом конкретном случае. Скатная двускатная крыша является типичным стилем крыши в большинстве западных стран. Вот почему легко утверждать, что скатные крыши выглядят лучше, чем плоские. Но, конечно, это не так просто. Плоская крыша была характерной архитектурной особенностью современного дизайна дома на протяжении многих десятилетий, а до этого — в домах различных стилей.Все зависит от дома и вкуса хозяев. Ветхий современный дом середины века может быть прекрасно преображен новой скатной крышей. В то же время стиль середины века настолько популярен в наши дни, что строятся новые дома с плоскими крышами. В любом случае, некоторые домовладельцы делают переоборудование только для эстетики.

    Что такое система пологих/плоских крыш?

    Почти плоская крыша или крыша с небольшим уклоном называется плоской крышей или крышей с малым уклоном. Ни одна крыша не должна быть абсолютно плоской, поскольку она должна иметь хотя бы небольшой уклон для стока.

    Термины «пологий и крутой уклон» описывают уклон крыши, уклон крыши.

    • Крыша с малым уклоном — это крыша с уклоном менее 3 дюймов 12.
    • Это означает, что на каждый горизонтальный фут уровень крыши поднимается менее чем на 3 дюйма по вертикали.

    Крыша с крутым скатом (как правило, крыша из гонта) зависит от силы тяжести, которая заставляет воду течь в одном общем направлении, поэтому вода может «проливать» воду через изломы и крепления в черепице, пока она не стекает к краю.Крыша с низким уклоном или плоская крыша не может зависеть от того, будет ли вода течь в каком-либо определенном направлении, поэтому она должна образовывать водонепроницаемую монолитную мембрану, которая остается водонепроницаемой на всем протяжении до водостоков или края.

    Современные крыши с малым уклоном или плоские крыши, как правило, используют сплошное мембранное покрытие, которое лучше противостоит скоплениям стоячей воды. Эти мембраны применяются в виде непрерывных листов, скрепленных вместе с помощью термосварки или клея. Более дорогой вариант с пологим уклоном или плоской крышей включает герметичную металлическую крышу с использованием меди или олова.Это спаянные замковые системы металлических панелей.

    Традиционно для пологих или плоских крыш использовалась сборная («смола и гравий») крыша, но сегодня этот традиционный тип кровли страдает из-за проблем с производительностью, стоимостью и экологическими проблемами, требующими более выгодных решений.

    Помимо защиты от ветра, циклов замерзания-оттаивания и УФ-излучения от солнца, плоская крыша с малым уклоном также должна выдерживать расширение и сжатие и оставаться на 100% водонепроницаемой. Это требует хорошо спроектированных характеристик крепления, шва и защиты от атмосферных воздействий для удовлетворения этих требований к производительности.

    Типы систем с малым уклоном/плоских крыш

    Сборная крыша

    • Несколько слоев кровельного войлока (часто называемого «битумной бумагой») протираются на месте горячим асфальтом или каменноугольным пеком (битумом) до «создать» прочную водонепроницаемую мембрану.
    • Мембрана затем покрывается покрытием или гравием, залитым слоем более горячего битума.
    • Этот тип крыши имеет долгую историю эксплуатации.
    • Эта кровельная система не известна как гибкая мембрана, может иметь некоторые экологические проблемы, а иногда и непомерно высокая стоимость из-за цен на сырую нефть.

    Модифицированный битум

    1

    • Асфальт химически изменен для обеспечения гибкости и сконструированы по тяжелым полиэстере или из стекловолокна для прочности.
    • Доказанная эффективность
    • Превосходные гидроизоляционные характеристики
    • Широкий спектр способов применения
    • Широкий выбор верхних поверхностей, включая опции «Cool Roofing»
    • С изоляцией обеспечивает еще более эффективные строительные элементы
    • Высокая прочность на растяжение
    • Доступен как часть кровельной системы, рассчитанной на пожар, ветер и/или град

      Single Ply Ply

      • Все мембранные крыши изготавливаются в заводских условиях, которые затем могут быть установлены как один слой.
      • Крыши из термопластичных мембран представляют собой однослойные мембраны, сваренные методом термосварки.
      • Обычно белого цвета, что делает их очень теплоотражающими и высоко оцененными продуктами Energy Star.
      • Кровельные швы очень прочные, так как свариваются вместе.
      • Эти крыши, как правило, более экологичны при их производстве, транспортировке, монтаже, эксплуатации и утилизации.
      • Термопласты являются наиболее быстрорастущим типом кровли с малым уклоном.
      • Доказанная эффективность
      • Широкий спектр способов применения
      • Доступен как часть огнестойкой кровельной системы «Класса А»
      • С изоляцией обеспечивает еще более высокие эксплуатационные характеристики строительного элемента
      • Широкий выбор Покрытия, в том числе «крутые кровельные» варианты
      • Улучшенные гидроизоляционные характеристики
      • высокая растягивающая сила
      • конкурентный жизненный цикл 10298









      Независимо от того, в чем проблема с вашей крышей с пологим уклоном или плоской крышей, Best Roofing  даст вам хороший совет по наилучшему решению ваших кровельных потребностей.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
