Крыша односкатная ломаная. Виды ломаных крыш

Ломаная крыша отличается от обычной тем, что её скат состоит из двух плоскостей:

• верхняя является пологой;
• нижняя имеет уклон более 45^o.

Она выглядит так, как будто обычную двускатную крышу взяли за серединки скатов и растянули в стороны и вверх, изрядно увеличив тем самым объём чердачного пространства. Но увеличение объёма — это только один из плюсов такого решения. Второй — возможность сделать крышу более высокой. Ведь её верхняя часть, на уровне которой напор ветра является максимальным, благодаря небольшому уклону испытывает меньшие ветровые нагрузки, чем обычная крыша с прямыми скатами.

Скат ломаной крыши состоит из двух плоскостей с разными углами наклона

Различают следующие виды ломаных крыш:

1. Односкатная. Состоит только из одного ломаного ската, при этом стены имеют разную высоту. Такая крыша является наиболее простой, но встречается она редко и в основном на пристройках.
2. Двускатная. Классический вариант, включающий два ниспадающих в разные стороны ломаных ската. Торцы крыши — фронтоны — являются вертикальными и представляют собой продолжение стен.
3. Трёхскатная. В этом варианте с одного торца вместо фронтона появляется третий ломаный скат. Такая кровля смотрится интереснее и создаёт меньшую нагрузку на фундамент торцевой стены. Трёхскатная крыша является несимметричной, поэтому она применяется главным образом на пристраиваемых зданиях.
4. Четырёхскатная (вальмовая). Фронтонов нет, со всех сторон — ломаные скаты. Возводится на отдельно стоящем здании. Недостаток — объём мансарды по сравнению с классическим двускатным вариантом сокращается. Преимущества: эффектная архитектура и минимальная нагрузка на фундамент под торцевыми стенами.

Скаты ломаной крыши могут опираться на:

1. Стены.
2. Балки перекрытия, вынесенные за стены. Этот вариант сложнее в реализации, но зато он позволяет сделать мансарду более просторной.

Наряду с обычными существуют ломаные крыши, имеющие дополнительные конструктивные элементы:

1. Окна. На скатах применяются окна с особым остеклением, например, триплексом (многослойное стекло с упругой прослойкой).
2. Эркер. Так называется небольших размеров выступ, в котором может быть устроено окно. Стропильная система крыши в зоне эркера имеет усиление.
3. Балкон. Этот элемент проще всего разместить на вертикальном фронтоне, но и на скатной части его устройство вполне возможно. Нужно только тщательно просчитать конструкцию, чтобы прочность всех несущих элементов соответствовала нагрузкам.
4. «Кукушка». Это небольшой выступ с собственной стропильной системой, с помощью которого окно в скатной части крыши можно разместить не наклонно, а вертикально, так что оно будет защищено от осадков расположенным сверху козырьком. Стёкла в этом случае можно будет применять обычные.

Односкатная крыша своими руками пошагово

Односкатная крыша: инструкция по созданию

Односкатная крыша – креативное решение для жилого дома.
Достоинства таких конструкций заключаются в следующем:
• Легкость проектировки.
• Стоимость (экономия 30 – 35%).
• Экономия материала (расход в 2 раза ниже, в сравнении с двускатными вариантами).
• Легкость монтажа.
• Устойчивость к сильным ветрам.
Совет: для регионов с затяжными ветрами односкатные крыши оптимальный вариант .
• Быстрота монтажа.
• Доступность ремонта.

Несколько ложек дегтя в этой бочке присутствуют:
• Неэффективное использование чердака. Мансарду с такой крышей обустроить не получится.
• Водосток направлен в одну сторону. Это требует создание прочной системы водоотлива.
• Строение получается менее привлекательным.
Из-за этих факторов односкатные крыши для габаритных строений используют редко (за исключением комбинированных конструкций). Чаще всего их применяют для пристроек, гаражей, бань и хозяйственных построек.

Крышу делают из разных материалов (оцинковка, сайдинг, рубероид и т. д.). Мы рассмотрим вариант с шифером.

Расчеты

Перед началом работ требуется произвести расчеты. В первую очередь вы должны определиться с ориентировкой относительно преобладающего ветра. Он должен проходить снизу вверх, будто пытаясь забраться. В таком случае давление на конструкцию будет минимальным, что обеспечит её долговечность. Если речь идет о комбинированной крыше, то именно односкатная будет задавать тон строительству. С её расположением нужно определиться в первую очередь.
При использовании шифера уклон должен составлять 20-25 градусов (рубероид – 10, черепица 30-35). Когда речь идет о небольших строениях (например, гараж) многие предпочитают делать расчеты «на глаз», ввиду небольшого количества материалов. Для тех, кто верен царице наук, представляем формулы:
1. Lф = Lст х tgА, где Lф — высота фронтона, Lст — длина стены, А — угол наклона.
2. Lстр = Lф/sinА, где Lстр — длина стропил.
Совет: чтобы найти синус и тангенс, воспользуйтесь таблицей Брадиса.
Пример: длина стены — 5 метров, а угол А 25 градусов. Длина фронтона получится: 5 х tg25° = 2,35 (м). L стропил составит: 2,35/sin25° = 5,6 (м).
На основе полученных значений делаем расчеты материалов, не забывая добавить 10% (на подрезку и брак).

Односкатная крыша дома из газобетона. Сильные и слабые стороны

Построить односкатную крышу довольно несложно, особенно, если здание имеет небольшую ширину. Однако такие конструкции и по сей день встречаются не так часто в нашей стране, ведь двухскатные и четырехскатные крыши более привычны для отечественного обывателя. Дополнительным препятствием выступает поиск подходящего под наши климатические особенности проекта. Что касается разработок для западного потребителя, то несмотря на их многочисленность, важно учитывать то факт, что тамошний климат гораздо мягче нашего. Чаще всего это выражено в большой площади остекления. Поиск специалиста, способного адаптировать приглянувшийся проект под наши условия является непростой задачей.

Некоторые смущаются неровностью потолков на отдельных участках конструкции. Однако, приложив несколько больше усилий для их оформление, в результате можно получить совершенно оригинальную отделку. Поиск квалифицированного дизайнера может занять некоторое время, но игра, как говорится, стоит свеч. Существует простой вариант с выравниванием перекрытия, когда образовавшееся подкровельное пространство используется в технических целях. Это позволяет переместить складское помещение из цоколя под крышу, подальше от грунтовых вод.

На этом основные недостатки односкатной крыши заканчиваются. Что касается невозможности рассмотреть с земли кровельный материал, то это скорее сильная, чем слабая, сторона. На ровной местности, без значительных ландшафтных перепадов, для покрытия кровли можно избрать простой, но надежный вариант, не особо переживая о его внешнем виде.

Учитывая значительную площадь такой крыши, важно добиться, чтобы она издавала как можно меньше шума во время дождя. Довольно распространенным решением является применение фальцевой кровли, для которой характерна герметичность и малошумность. Еще одним популярным вариантом покрытия односкатной крыши выступает мягкий наплавляемый материал: уровень звукоизоляции здесь еще выше, а срок службы – на порядок длиннее.

Односкатная крыша с парапетом. Парапет кровли: что это такое, устройство, технические требования к обустройству

Если вы твердо решили строить свой дом с модной и функциональной плоской крышей, тогда самое время хорошо продумать ее ограждение! Так открытая площадка на высоте будет безопасной, удобной и пригодной даже для детских игр. Причем парапет кровли одновременно будет выполнять важную эстетическую роль, придавая экстерьеру постройки завершенный, логичный и стильный вид.

Вы удивитесь, узнав как много видов парапетов существует, какие дизайнерские шедевры из них делают и какой именно вариант больше всего подходит именно вам!

Итак, давайте начнем с того, что именно называют парапетом на крыше, и каким тот должен быть. По сути, это невысокое ограждение по периметру, которое обустраивают не только на кровлях, но и на террасах, балконах, мостах и даже набережных. Парапет по праву причисляют к архитектурным элементам зданий, ведь его всегда видно, даже издалека.

Дождевая и талая вода часто попадает не только на карнизы, но и на аттики и стены, которые постепенно наполняются влагой. Через какое-то время поверхность начинает осыпаться, а кладка – разрушаться. Вот как раз с целью защитить стены и устанавливают парапеты.

Сами профили нередко используются в качестве громоотводов. Для этого их заземляют, сами профили выбирают из довольно толстого металла с фальцевым или клеммовым соединением, высокотемпературной пайкой, сваркой или резьбовыми соединением. Но в России официального разрешения на использование металлического парапета в качестве громоотвода пока нет, как и во многих других странах.

Что такое, по сути, молниеотвод? Это металлическая деталь, которая перехватывает на себя разряд молнии не позволяет сооружению контактировать с высокотемпературным каналом. И любой молниеотвод должен включать в себя три главных элемента: приемник молнии, токоотвод и заземление.

Согласно российскому законодательству,молниеотвод может быть из стали, алюминия или меди с толщиной 50, 70 и 35 мм2 соответственно, и минимальной толщиной не менее 0,5 мм.

Кирпичный дом с односкатной крышей. Проекты домов с односкатной крышей – 75 фото и варианты планировки

Односкатные крыши считаются самой простой конструкцией. Многие наслышаны об их недостатках, поэтому решают сооружать более сложные модели. Проекты домов с односкатной крышей наверняка вдохновят своим неординарным внешним видом. Главное – сделать все качественно и со вкусом.

Коттедж с односкатной крышей в стиле минимализм

Кровля плоская, но она тоже односкатная

• такой тип кровли выгоден для регионов, в которых часто дуют сильные ветра;
• за ней просто ухаживать. И ремонтировать ее проще, особенно, если угол наклона ската не очень большой;

Каркасный дом с односкатной крышей – дизайн кантри

• осадки будут сходить в одну сторону, поэтому не придется оборудовать ливневые системы по периметру строения. Однако из-за увеличенной нагрузки придется покупатьи детали для водостока;
• такие крыши пользуются спросом, потому что на них можно устанавливатьв энергоэффективных умных домах;
• можно спроектировать мансарду с большими окнами (примерысмотрите по ссылке).

Мансарда под односкатной крышей – в нижней части ската места остается совсем мало

Недостатков немного:

1. Не всегда можно дать подходящий уклон для схода осадков, из-за чего вода задерживается на кровельном материале. Чтобы он не мок, организуют усиленную гидроизоляцию;
2. Не совсем правильная форма, что особенно заметно в строениях с мансардой. Из-за снижающегося ската не получается равноценно использовать всю площадь полуторного этажа;
3. Стропила бывают очень длинными. Нужно точно рассчитать снеговые нагрузки и выбрать материал с достаточной надежностью.

Никаких критичных недостатков нет. При правильном составлении проекта и соблюдении норм строительства, здание с такой крышей будет служить ничем не хуже прочих.

Специфика эксплуатации односкатной крыши

Внимание! Проектированием должны заниматься специалисты, которые знают обо всех его тонкостях.

Многие из нас – не проектировщики, но о специфике составления проектов и эксплуатации такой кровли знать обязаны все, кто задумывается о стройке.

Дом из бруса с односкатной крышей

• Когда в проекте нет чердака, и стропильная система будет основой потолка верхних комнат, необходимо выбрать качественные материалы для кровли, гидроизоляции, отделки. В противном случае после первой же протечки придется тратиться на ремонт.
• Надо сделать хорошую теплоизоляцию, так как кровля без технического этажа может равномерно промерзать по всей площади (читайте в статье).
• Если в проекте кровля с маленьким углом ската, потребуется регулярно отслеживать ее состояние и вовремя ремонтировать. Нужно предусмотреть пути доступа наверх, чтобы можно было вручную очищать поверхность от снега.

Чем больше уклон, тем лучше

• Мансардный этаж становится неоднозначным помещением. Низкую часть комнаты стоит отдать под установку мебели (например, конструкции с выдвижными местами хранения), а остальные стены заставляются по усмотрению владельцев.

Если у крыши большой угол наклона, вся передняя стенка открыта ветрам и ливням, поэтому следует предусмотреть защиту.

Дома с односкатной крышей – проекты, фото

На примере конкретных проектов можно проектов рассмотреть технологию строительства и подобрать удачные решения.

Проекты двухэтажных домов с односкатной крышей

Кровля из первого примера очень похожа на двускатную. Однако скаты кровли не соединены в одно целое, поэтому конструкцию считают односкатной. Смотрите фото ниже.

Каркасный дом с односкатной крышей — проекты дома с террасой и навесом для автомобиля

Это выигрышное решение, позволяющее придать необычный внешний вид. Для этого скаты делаются на разной высоте. Смотрится все это современно – удобство и красота без лишних деталей.

На готовом проекте видна небольшаяи крытая площадка для автомобиля, от которой можно и отказаться. Кровля строения состоит из трех частей, находящихся на разных уровнях.

Технические характеристики проекта:

• общая площадь – 111,1 м^2;
• жилая площадь – 54,63 м^2;
• фундамент выполнен изНаружные стены могут возводиться из кирпича или газобетона по желанию заказчика. Перекрытия также монолитные из железобетона. Кровельный материал – натуральная и битумная черепица;
• утепление минеральной ватой;
• наружная отделка выполнена из декоративной штукатурки и деревянной или ДПК вагонки.

Внутреннее устройство

Планировка следующая :

1. Размер коробки строения – 9х11,95 метров. Ширина берется с учетом машиноместа.
2. Вход в дом через открытое крыльцо-террасу, площадью 5,22 квадрата.
3. В холле предусмотрен большой гардероб. Дальше располагается лестница и входы в санузел и кухню-гостиную (представлены в статье).

Из особенностей стоит отметить камин (смотрите по ссылке) в гостиной. Большое панорамное окно тут же обеспечивает естественное освещение.

Крыша ломаная односкатная. Нижние стропила ломаной крыши

Содержание

1. Крыша ломаная односкатная. Нижние стропила ломаной крыши
2. Ломаная крыша. Базовые элементы конструкции
3. Односкатная крыша своими руками пошагово. Односкатная крыша: пошаговая инструкция, как построить простую конструкцию своими руками
   • Преимущества и недостатки односкатной крыши
   • Расчет материалов
   • Разновидности стропильной системы
   • Монтаж односкатной крыши
4. Односкатная крыша дома из газобетона. Свойства односкатной крыши

Крыша ломаная односкатная.

Нижние стропила ломаной крыши

Когда строится двускатная ломаная крыша своими руками, стропильную систему можно выполнить из наслонных и висячих элементов, или только из наслонных. Если представить мансардную ломаную крышу в виде геометрических фигур, то это будет 3 треугольника. Два из них находятся по бокам помещения, а один — над его потолком.

Боковые скаты на крышах ломаной формы делают с большим уклоном, поэтому на них не задерживается снежная масса. При строительстве домов в районах с незначительным количеством осадков в холодные месяцы, когда выполняют расчет двухскатной крыши. снежную нагрузку не учитывают (прочитайте: «Как сделать ломаную крышу — особенности конструкции «). Что касается ветровых показателей, то их непременно включают. Не следует забывать о нагрузке на стены здания и фундамент, так как боковые стропила двускатной крыши являются несущим каркасом для стен чердачного помещения.

Конструкция ломаной крыши предусматривает использование для боковых скатов наслонных стропил, опирающихся на мауэрлат и прогоны. Монтируют прогоны на стойки, которые упираются в балки перекрытия потолка основного помещения дома (прочитайте: «Расчет балки перекрытия «). Для обеспечения дополнительной устойчивости стоек используют схватки, связывающих их со стропилами, а тем в свою очередь надежность придают подкосы, которые упираются в низ стоек. Благодаря этому разгружают боковые прогоны, являющиеся для верхних стропил опорными.

Если создается двухскатная ломаная крыша, чтобы выполнить нижнее крепление стропильных ног, используют скользячки или ползун. Когда потолочные балки изготавливают из пиломатериалов, требуется для них сделать расчет на сосредоточенную нагрузку (прочитайте: «Устройство двухскатной крыши: элементы конструкции «). В том случае, если перекрытия железобетонные, вычисления не производят. При использовании железобетонных плит на гидроизоляционный материал под стойки помещают лежень, его располагают в строго горизонтальном положении при помощи деревянных подкладок или кирпичных столбиков.

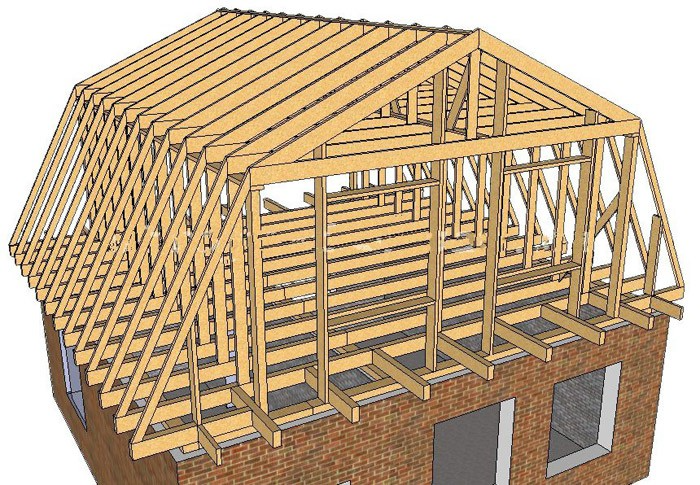

Ломаная крыша.

Базовые элементы конструкции

Ломаная крыша, напоминающая по форме пятиугольник с верхней точкой на коньке, визуально разделяется на верхнюю и нижнюю часть. В верхней части уклон скатов более пологий, он составляет не более 20-300, а в нижней — более крутой, в пределах 50-60 градусов. Для ее сборки используется смешанная стропильная система, состоящая из висячих и наслонных стропильных ног.

Чтобы сформировать необходимую геометрию скатов, придать конструкции жесткость, используется большое количество элементов, в виду чего ломаная крыша имеет внушительный вес. Основными составными частями кровли являются стропила, мауэрлат, балки перекрытий, а дополнительными — стойки, бабка, подкосы, затяжки. Все они выполняются из твердой древесины хвойных пород, предварительно обработанной антипиреном, антисептиком.

Конструкция стропильной системы ломаной крыши

• Мауэрлатом называют квадратный брус, закладываемый в основании кровли для распределения ее веса равномерно по несущим стенам, а также защищающий стропила от опрокидывания.
• Стропила. Стропильные ноги, изготавливаемые из ровных, надежных досок формируют скат, сходясь в коньке. В ломаной крыше верхние стропила являются наслонными, так как они имеют дополнительную опору на стойки. А нижние — висячие, потому что как бы провисают между балками перекрытий и затяжкой. Расстояние между стропилами выбирают в диапазоне 60-120 см, в зависимости от веса кровельного материала или ширины утеплителя.
• Затяжка. Также называемая ригелем, горизонтальная балка, связывающая верхние стропила для снижения их распирания. Также она служит каркасом для создания мансардного потолка.
• Стойки. Вертикальные опоры, изготовленные из бруса, передающие нагрузку от наслонных стропил к несущим стенам через затяжку. После того, как их обошьют фанерой, они станут стенами мансарды, так что длина стоек определяется желаемой высотой потолка. Хоть для устройства жилого помещения достаточно 1,5-1,7 м, максимально комфортным считается потолок 2-2,5 м, который вполне может быть обеспечен ломаной мансардной крыши.
• Бабка. Вертикальная подвеска, которая связывает конек с затяжкой, компенсируя ее прогиб.
• Подкосы. Также известные как подстропильные ноги, угловые опоры, предотвращающие прогиб висячих стропил.

Односкатная крыша своими руками пошагово. Односкатная крыша: пошаговая инструкция, как построить простую конструкцию своими руками

Односкатные крыши являются недорогой альтернативой многослойной конструкции. Она отличается простым механизмом сборки. Уход за таким сооружением не представляет особого труда. Правильный угол наклона обеспечивает самостоятельное удаление излишков мусора и пыли на поверхности защитного покрытия.

Как правильно построить односкатную крышу? Какие критерии необходимо соблюдать в процессе выбора материала и постройки каркаса?

Все ответы на эти вопросы, вы обнаружите в нашем материале. Здесь представлены советы опытных профессионалов, которые знают все о рабочем процессе.

Преимущества и недостатки односкатной крыши

Каждое сооружение имеет как положительные, так и отрицательные стороны. К преимуществам относят:

• экономичность. При строительстве данной конструкции понадобится минимальное количество строительных материалов;
• легкий монтаж. Собрать такое сооружение под силу любому. Подробный чертеж и схема значительно упрощают поставленную задачу;
• минимальный вес. При неблагоприятных климатических условиях здесь наблюдают минимальное давление от осадков. Двускатные изделия испытывают большую нагрузку;
• хорошая сопротивляемость по отношению к сильному ветру;
• угол наклона односкатной крыши колеблется от 6о до 50о ;
• подходит для любого вида кровельного покрытия. Здесь можно сделать мягкую или жесткую поверхность.

Помимо достоинств этот вид крыши имеет недостатки. К ним относят:

• нуждается в усиленном крепеже;
• требует качественной теплоизоляции. В летний период она сильно нагревается, при этом повышается температура внутри помещения. Зимой наоборот, она сильно охлаждается, что сопровождается понижением климата в жилом пространстве. Качественные материалы помогают достичь баланса;
• расстояние между стропилами односкатной крыши составляет от 1 до 1,5 м. Этого не достаточно для того, чтобы оптимизировать давление осадков при неблагоприятных условиях;
• минимальный угол наклона провоцирует скопление снега зимой. Для этого необходимо делать автоподогрев краев. Они помогут избавиться от чрезмерного скопления ледяных накатов.

Расчет материалов

Как рассчитать материалы для односкатной крыши?

Правильный подсчет расходных составляющих позволяет создать качественное покрытие для жилого помещения.Здесь важно учитывать климатические условия и сопротивление воздушным массам.

Произвести правильные вычисления помогают следующие критерии, которые указываются в проектах и чертежах односкатных крыш:

• •ширина и длина постройки. Здесь важно учитывать количество несущих стен;
• угол наклона кровли;
• длина готового покрытия;
• материал, из которого будет выполнено кровельное покрытие.

Если крыша планируется для хозяйственной постройки, то здесь достаточно сделать незначительный угол наклона 10о. Для жилого помещения рекомендуется тщательно обдумать устройство чердачного пространства. Если в дальнейшем это пространство будет использоваться для жилых целей, то угол ската должен не менее 45о.

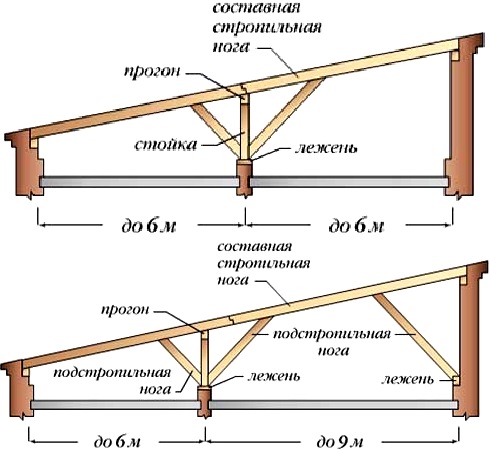

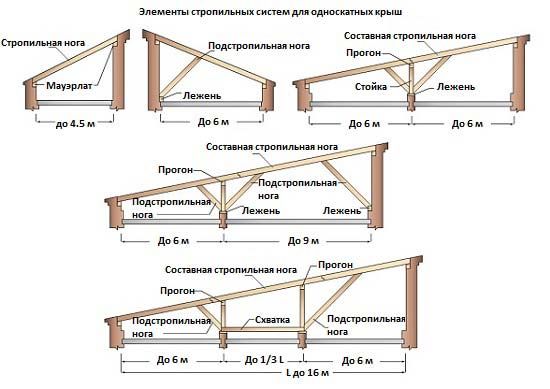

Разновидности стропильной системы

Различают три варианта стропил для односкатной крыши. Они делятся не несколько типов, каждый из которых отличатся своим размером и строением.

К ним относят:

Висячая крыша. Она устанавливается в тех случаях, когда нет несущих перекрытий в жилом помещении. Для надежности параллельные стены должны располагаться на одном уровне.

Наклонная система. Этот тип используют в том случае, когда в пространстве имеются качественные перегородки. Они в свою очередь служат дополнительной опорой.

Скользящие стропилы. Этот вид применяют в деревянных строениях. Главное преимущество этой крыши заключается в сокращении усадки постройки.

Монтаж односкатной крыши

Предлагаем подробную инструкцию, как сделать односкатную крышу. Перед тем как приступить к рабочему процессу, рекомендуется провести заранее все расчёты и закупку подходящего материала. После этого можно переходить к монтажным работам.

Они включают в себя:

• для дополнительной безопасности необходимо уложить балки для чердачного перекрытия;
• после этого укладывают слой гидро и теплоизоляции;
• расстояние между стропилами должно составлять от 600 до 800 мм;
• далее по задней границе укладывают деревянный брус;
• на балки укладывается настил из деревянных досок;
• следующим действием будут постройка фронтонной стены. Она должна быть выполнена из того же материала, что и сама постройка;
• перегородки аккуратно фиксируют в плоскости выступающей точки стены;
• после этого делают разметку на которой в дальнейшем будут монтировать крепления для стропил;
• согласно схеме чертежа делают пазы для крепления деревянных досок;
• далее их крепят между собой при помощи металлических уголков;
• завершающим этапом будет укладка кровельного покрытия. На фото односкатной крыши изображено готовое сооружение.

Источник: https://mdmstroyproekt.ru/stati/odnoskatnaya-krysha-lomanaya-dvuhskatnaya-lomanaya-krysha

Односкатная крыша дома из газобетона. Свойства односкатной крыши

Чтобы понять, подходит ли такая крыша, стоит взвесить ее достоинства и недостатки.

Главные преимущества:

• за счет простой конструкции на нее уйдет меньше материала и мастера смогут быстр ее собрать;

Кровля плоская, но она тоже односкатная

• такой тип кровли выгоден для регионов, в которых часто дуют сильные ветра;
• за ней просто ухаживать. И ремонтировать ее проще, особенно, если угол наклона ската не очень большой;

Каркасный дом с односкатной крышей – дизайн кантри

• осадки будут сходить в одну сторону, поэтому не придется оборудовать ливневые системы по периметру строения. Однако из-за увеличенной нагрузки придется покупатьи детали для водостока;
• такие крыши пользуются спросом, потому что на них можно устанавливатьв энергоэффективных умных домах;
• можно спроектировать мансарду с большими окнами (примерысмотрите по ссылке).

Мансарда под односкатной крышей – в нижней части ската места остается совсем мало

Недостатков немного:

1. Не всегда можно дать подходящий уклон для схода осадков, из-за чего вода задерживается на кровельном материале. Чтобы он не мок, организуют усиленную гидроизоляцию;
2. Не совсем правильная форма, что особенно заметно в строениях с мансардой. Из-за снижающегося ската не получается равноценно использовать всю площадь полуторного этажа;
3. Стропила бывают очень длинными. Нужно точно рассчитать снеговые нагрузки и выбрать материал с достаточной надежностью.

Никаких критичных недостатков нет. При правильном составлении проекта и соблюдении норм строительства, здание с такой крышей будет служить ничем не хуже прочих.

В чем разница между скатной и наклонной крышей?

Написано Дарреном Литтлом в 12 августа 2020 г. . Опубликовано в Новости

Эта статья была обновлена ​​в августе 2020 года.

Спрашивать о разнице между скатной и пологой крышей — это то же самое, что спрашивать о разнице между современным и традиционным архитектурным дизайном. Как правило, традиционные черты архитектурного дизайна отражают влияние неоклассической, колониальной, викторианской и ремесленной архитектуры.

Общие черты включают большие крыльца и скатные крыши. Современный архитектурный дизайн включает в себя такие особенности, как большие широкие окна и плоские (пологие) крыши. Оба стиля можно найти на холмах и в низинах залива.

Что касается того, чем отличаются кровельные материалы и какой тип кровли легче ремонтировать, необходимо учитывать ряд факторов. Шаг крыши может определить, будет ли работать один тип кровельного покрытия, скажем, композитная черепица. Если уклон или угол наклона крыши меньше определенного значения, возможно, вам придется использовать однослойную мембранную систему, такую ​​как Duro-Last.

Вот тут-то и пригодится ваша математика. Когда кто-то говорит об уклоне крыши, он имеет в виду угол, уклон или наклон вашей крыши. Крыша с наименьшим уклоном будет плоской.

Шаг измеряется по простой формуле. Wikihow.com дает подробное объяснение формулы для ската крыши. Проще говоря, шаг определяется путем взятия уровня (от 18 до 20 дюймов) и измерительной ленты на чердаке (если она у вас есть) и размещения их у нижней части стропила крыши, удерживая их так, чтобы они были абсолютно ровными. Убедитесь, что вы видите отметку 12 дюймов на своем уровне. Возьмите измерительную ленту на 12-дюймовой отметке и измерьте ее по вертикали до нижней стороны стропила. Это число, каким бы оно ни было, будет определять подъем вашей крыши. Если ваша лента имеет размер 4 дюйма, формула шага будет 4:12, что делает ее малым наклоном.

Категории, описывающие уклон крыши, в общих чертах определяются наклоном:

1. Плоская — На самом деле это может быть неправильным названием, потому что ни одна крыша не является полностью плоской, поскольку они должны иметь небольшой угол, чтобы дождевая вода могла стекать. крыша. Тем не менее, они могут уйти с минимальным шагом всего от ½: 12 дюймов до 1: 12 дюймов при использовании надлежащих методов дренажа.
1. • В районах Терра-Линда в Марин и долине Лукас вы найдете целые районы, заполненные домами Джозефа Эйхлера, известными как стиль калифорнийского модерна, построенными между концом 1940-х и начале 1970-х годов. Отличительными чертами этих домов были большие окна от пола до потолка и плоские или пологие крыши.
   • Дома Eichler и дома аналогичной конструкции с минимальным уклоном часто страдают от протечек из-за стоячей воды, поэтому правильный кровельный материал имеет решающее значение.
2. С небольшим уклоном – Как и в случае с «плоской» крышей, для крыш с малым уклоном также может потребоваться особое внимание к методам и материалам для обеспечения надлежащего дренажа и предотвращения утечек. У вас есть легкий доступ с плоскими и пологими крышами. По ним легко ходить, но по большинству из них не следует ходить людям, которые не знают, что они делают, так как сами кровельные материалы могут быть повреждены чрезмерным пешеходным движением. Низкие склоны гораздо менее эффективны для стока дождя и снега. Низкие склоны имеют шаг от 1:12 до 4:12 дюймов.
1. • Современный архитектурный дизайн сочетает в себе пологие крыши с впечатляющим эффектом. В сочетании с открытыми потолками, большими окнами, которые сужают границу между внутренней и наружной жизнью, и чистыми, свободными линиями, привлекательность часто перевешивает любые опасения по поводу дополнительного обслуживания или протечек.
   • Что касается дополнительного ухода, плоские и пологие крыши требуют регулярного удаления растительных остатков, листьев, мелких веток или сосновых иголок. В противном случае мусор может вызвать стоячие лужи воды, плесень и повреждение кровельного материала, что приведет к протечкам. Хитрость заключается в том, чтобы помнить, что чем меньше вы ходите по крыше, тем лучше. Таким образом, использование таких методов, как осторожное сдувание мусора с лестницы, вместо того, чтобы стоять и подметать, продлит срок службы вашей крыши.
3. Средний уклон – Этот уклон является наиболее распространенным. Вы увидите их на равнинах и на склонах холмов. Они обеспечивают простоту доступа, стабильность и достаточный уклон для стока. Их шаг составляет от 4:12 до 9:12, но наиболее знакомые имеют наклон 6:12.
1. • В разных географических регионах один скат крыши может быть лучше, чем другой, но этот скат работает лучше всего в большинстве географических регионов. Несмотря на разнообразный микроклимат округов Марин и Сонома, крыша со средним уклоном является неизменной чертой большинства домов. Он может выдержать капризы жаркого сухого лета, дождливой, ветреной зимы, ветра и тумана прибрежных районов.
4. Крутой скат – Крыши с более крутыми скатами часто требуют дополнительных креплений и могут быть очень сложными или даже невозможными для ходьбы. Мы не видим много зданий с очень крутыми наклонными крышами в районе залива Сан-Франциско. Они могут добавить декоративное очарование дому, но их установка и обслуживание обходятся дороже. Крутой склон — это любой шаг выше 9:12.
• • • Крыши с крутым уклоном более распространены в определенных климатических условиях в Европе и иногда в горных районах Сьерры. Чрезвычайно наклонные крыши с уклоном 12,12 или 45 градусов встречаются редко, но не редкость как в горах, так и на равнинах.
    • Помимо декоративной привлекательности, они служат определенной цели, поэтому крыши с крутым скатом более распространены в горах. В географических районах, где выпадает сильный снегопад, крайний угол не дает снегу возможности цепляться за него и не может накапливаться до опасного уровня. Мокрый снег может увеличить вес крыши, в результате чего крыши с меньшим уклоном рухнут под дополнительным давлением.

Скат крыши может быть проблемой для здоровья и безопасности в домах в географических районах, где бывают сильные снегопады и дожди .

Крутой скат крыши затрудняет накопление мокрого снега и создает чрезмерную нагрузку на крышу. Это не проблема средиземноморского микроклимата в районе залива Сан-Франциско.

Однако проливные дожди, подобные тем, которые мы пережили в округе Марин в конце 2018 года, собрались и скопились на плоской коммерческой крыше магазина товаров для дома в Сан-Рафаэле, что привело к его обрушению. Магазин оставался закрытым почти целый год.

Кое-что о скатах крыш пригодится, когда вы задумаете надстройку, ремонт вашего дома или даже что-то такое простое, как выбор правильного светового люка для установки.

Перед принятием важных решений о продвижении проекта всегда разумно проконсультироваться с архитектором или подрядчиком:

• Зная разницу между наклонной и скатной крышей, вы будете лучше подготовлены к обсуждению с вашим архитектором или подрядчиком. , почему вы можете предпочесть одно другому. Это поможет направить процесс.
• Если внешний вид нового дополнения важнее, чем дополнительные расходы или техническое обслуживание, вас это не остановит.
• Однако, если бюджетные ограничения влияют на первоначальные затраты на проект и текущее ежегодное обслуживание, вы сделаете разумное вложение, выбрав дизайн, отвечающий вашим потребностям и доступный по цене.

Профессиональные кровельщики из Booth And Little готовы ответить на ваши вопросы

Если вы разрабатываете проект по благоустройству дома, который включает в себя кровлю, или планируете создать фонд на черный день для проекта по перекрытию, команда Booth and Little Roofing будет рада вам помочь. обсудить ваши вопросы по кровле. Свяжитесь с нами сегодня, чтобы узнать обо всех ваших кровельных потребностях.

Компоненты и типы скатных крыш

Скатные крыши обычно имеют наклонную верхнюю поверхность, и их удобно использовать в местах с сильными дождями или снегопадом. Это один из самых дешевых и экономичных вариантов покрытия конструкции. Скатная крыша обычно используется на фабриках и в мастерских, складах и складах, театрах и аудиториях, а также в холмистой местности.

Климатические условия участка, характер материала покрытия, пролет и другие факторы определяют уклон крыши. Он разработан с учетом всех этих аспектов.

Различные компоненты, используемые в скатной крыше:
Пролет:

Расстояние по горизонтали между внутренними поверхностями стен или опор называется пролетом.

Подъем :

Расстояние по вертикали между настенной пластиной и вершиной конька называется подъемом.

Уклон :

Наклон сторон крыши к горизонтальной плоскости называется уклоном.

Конек :

Вершина наклонной крыши называется коньком.

Вальма :

Гребень, образованный пересечением двух наклонных поверхностей с внешним углом более 180°, называется вальмой.





Карнизы:

Деревянная доска, которая крепится к стропилам у карниза. Его также называют фасадной доской. Ширина 15-20 см, толщина 20-5 мм

Прогоны :

Прогоны — это не что иное, как горизонтальные деревянные или стальные элементы , которые используются для поддержки обычных стоек наклонного маршрута, когда пролет больше.

Фронтон :

Треугольная верхняя часть стены, образованная в конце скатной крыши, называется фронтоном.

Грань :

Край фронтона, проходящий между карнизом и коньком, называется гранью.

Кляммеры :

Небольшие деревянные бруски, которые крепятся к стропилам или потолку, называются кляммерами.

Шаблон :

Квадратный или прямоугольный блок из камня или бетона, который устанавливается под концом балки или фермы для распределения нагрузки от крыши на большую опорную поверхность, называется шаблоном.

Рядовые стропила :

Наклонные деревянные элементы, прокладываемые от конька к карнизу, называются рядовыми стропилами. Это промежуточные стропила, поддерживающие кровельное покрытие.

Вальмовые стропила:

Наклонные стропила, образующие ребро скатной крыши, называются вальмовыми. Их укладывают по диагонали от конька к углам стены для поддержки кровельных покрытий.

Нарожники:

Нарожники обычно короче обычных стропил. Эти стропила обычно укладываются от вальмы или ендовы к карнизу.

Стропила ендовы:

Желоба ендовы обычно поддерживаются этими стропилами. Долинные стропила имеют наклонный характер и укладываются по диагонали от конька к карнизу.

Ферма :

Каркас, который обычно состоит из треугольников, называется фермой. Он построен и предназначен для поддержки покрытий или потолков комнат.

Типы скатных крыш

Существует три типа скатных крыш:

• Одинарные крыши.
• Двойные или прогонные крыши.
• Стропильные крыши.




1. Односкатные крыши:

Односкатные крыши состоят только из общих стропил на каждом скате без какой-либо промежуточной опоры, которые закреплены на коньке и стеновых плитах. Односкатные крыши обычно бывают следующих четырех типов:

(a) Односкатная крыша, крыша веранды или односкатная крыша:

В этом типе скатных стропил уклон только с одной стороны. Ее также называют односкатной или проходной крышей. Как правило, максимальное расстояние составляет 2,4 метра.

(b) Парная крыша:

Пара или пара общих стропил обычно образуют этот тип крыши, которые обычно наклонены к обеим сторонам конька крыши, примыкая друг к другу. Парная крыша принимается для пролетов до 3,5 метров. Нижние концы стропил прибиваются к стеновым плитам, размещенным на стенах. Их удобно размещать над стенами. Прогоны и рейки поддерживают кровельное покрытие.

(c) Парная сомкнутая крыша:

Парная сомкнутая крыша очень похожа на парную крышу, за исключением того, что ноги общего стропила соединены горизонтальной стяжной балкой. Чтобы стены не опрокинулись, анкерную балку соединяют с опорами обычных стропил. Анкерная балка обычно изготавливается из дерева или стали. Он экономически выгоден для пролетов до 5 метров.

(d) Манжетная балка крыши:

Аналогичен парной закрытой крыше, за исключением того, что в последнем случае анкерная балка поднимается и размещается на высоте от одной трети до половины вертикальной высоты от стеновой плиты до хребет. Обычно это делается при увеличении пролета или при большей нагрузке. Анкерная балка обычно известна как воротниковая балка. Вальмовая крыша подходит для пролетов до 5 метров.

2. Двойная или прогонная крыша

Когда пролет превышает 2,4 метра, стропила становятся неэкономичными. Следовательно, чтобы сделать пролет экономичным, под стропилами устанавливаются промежуточные опоры, называемые прогонами.

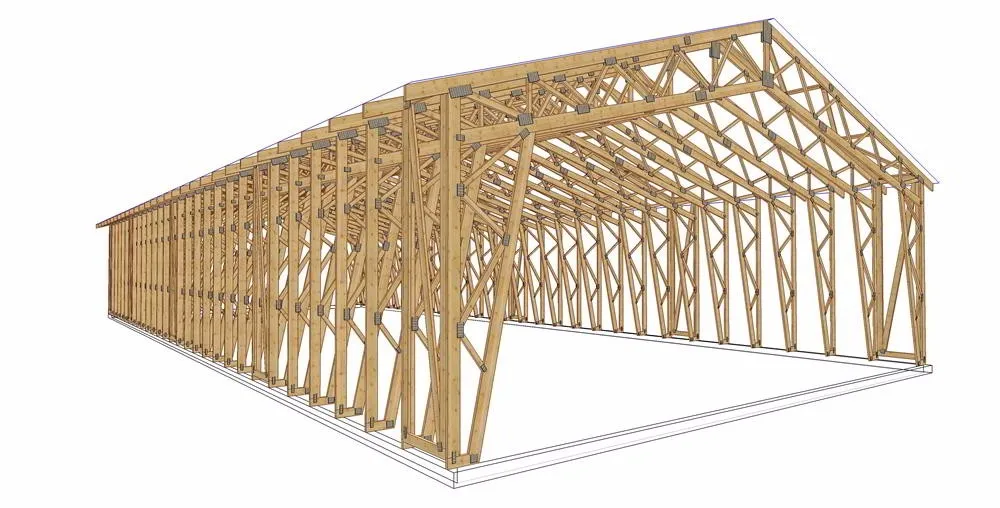

3. Стропильные крыши:

Каркасная конструкция широко известна как стропильная крыша. При отсутствии внутренних несущих стен и перегородки под прогоны, а также при пролете крыши более 5 метров. Ниже приведены некоторые из наиболее часто используемых ферм:

• Ферма центральной стойки.
• Ферма ферзевой стойки.
• Ферма мансардной крыши.
• Ферма усеченной крыши.
• Стропильная ферма Bel-fast.
• Стальные фермы.
(a) Ферма центральной стойки:

Как показано на рисунке, центральная вертикальная стойка называется центральной стойкой. Главный девиз королевского поста — оказывать поддержку галстуку. Чтобы предотвратить изгиб основного стропила, в центре основного стропила предусмотрены наклонные элементы, известные как подкосы. Как правило, он применяется для пролетов от 5 до 8 метров.

(b) Ферма Queen-Post:

Эта ферма отличается от фермы шкворня наличием двух вертикальных стоек, известных как шкворня. Эта ферма подходит для пролетов от 8 до 12 метров.






Ферма королевы немного отличается от фермы королевы. Он состоит из 2 вертикальных стоек, поддерживаемых в двух разных точках, как показано на рисунке. Эта модификация обычно делается для предотвращения провисания анкерной балки из-за увеличения длины пролета. При этом анкерная балка поровну делится на 3 части и поровну распределяется нагрузка между ними.

(c) Ферма мансардной крыши.

Франсуа Мансар разработал эту ферму, поэтому она была названа в его честь. Как показано на рисунке, это в основном двухэтажная ферма. Верхняя часть фермы такая же, как у королевской стойки, а нижняя часть в основном такая же, как у ферменной стойки. Таким образом, это комбинация фермы короля и королевы. В настоящее время этот тип ферм не используется из-за его странной и уродливой конструкции, а также из-за изобретения новых стальных ферм.

(d) Ферма усеченной крыши:

Эта ферма очень похожа на мансардную ферму. Здесь верхняя часть шкворня отсутствует, и присутствует только ферма шкворня. Этот тип фермы используется, чтобы выделить пространство для комнаты на крыше.

(e) Ферма крыши Bel-Fast :

Ферма крыши Bel-fast также известна как решетчатая крыша или ферма из тетивы. Он выполнен в виде банта. Эта ферма состоит из тонких отрезков бруса, а ее верхний пояс выполнен изогнутым. Обычно используется для пролетов около 30 метров. Легкие кровельные покрытия также предусмотрены на верхнем поясе.

(f) Стальные фермы:

Практически основная причина подвески деревянных ферм в фермах крыши из мягкой стали. Они более экономичны для пролетов более 12 метров по сравнению с деревянными.
