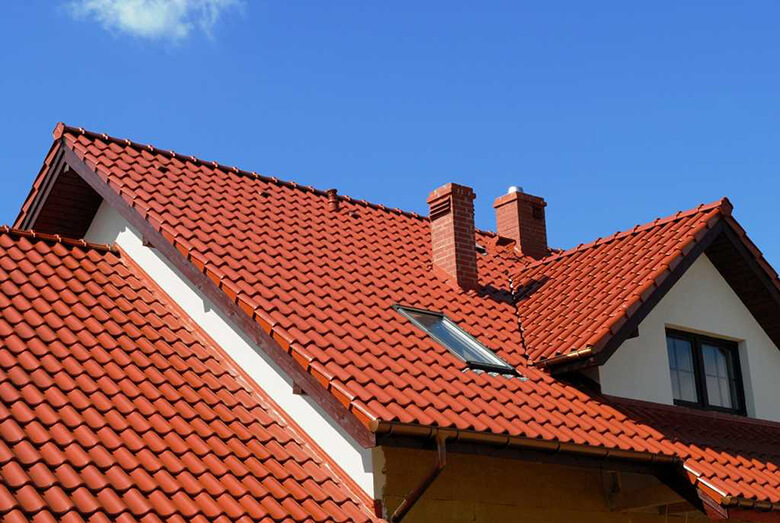

Крыша здания является основной его защитой. Многообразие форм, конструкций, видов кровельных систем позволяет спроектировать здание таким образом, что оно получит индивидуальный облик, станет гордостью и теплым семейным гнездышком для любой семьи.

Крыши по особенностям строения, спецификой формы скатов могут быть нескольких видов:

• Плоские. Стороны конструкции опираются на стены здания. Они практически лишены уклона. Форма ската чаще всего представляет прямоугольник;
• скатные. Конструкция имеет два и более скатов различной формы, которые расположены под определенным уклоном.

Скатные крыши классифицируются по количеству, форме, расположению скатов:

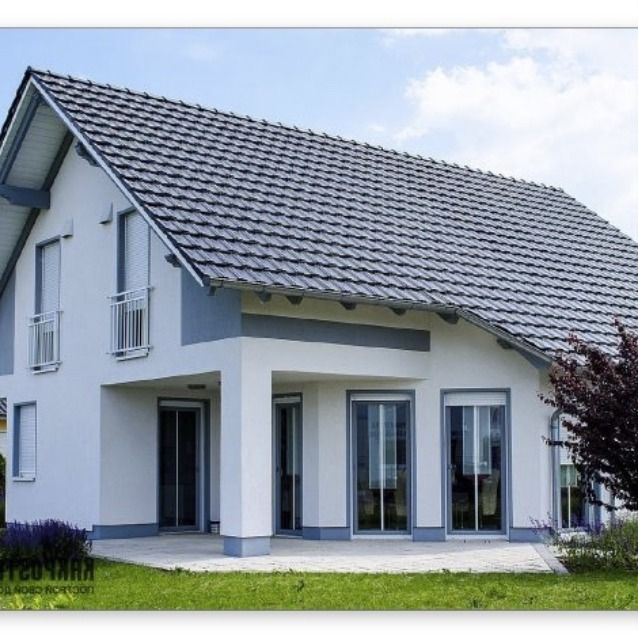

• Двускатные;
• вальмовые;
• полувальмовые;
• шатровые;
• многощипцовые;
• купольные.

Кроме того, существуют другие конструкции, которые менее распространены.

Из множества кровельных систем есть что выбрать: каждая из конструкций имеет свои особенности монтажа, характерное архитектурное оформление, индивидуальную функциональность.

Содержание статьи

• 1 Шатровая крыша
• 2 Достоинства и недостатки
• 3 Из каких элементов состоит шатровая кровля
• 4 Шатровая крыша своими руками: последовательность строительства
• 5 Устройство стропильной системы и монтаж
• 6 Кровельный пирог
• 7 Установка обрешетки, гидроизоляции и пароизоляции
• 8 Утепление шатровой крыши
• 9 Укладка кровельного покрытия
• 10 Заключение

Шатровая крыша

Конструкция шатровой крыши характерна таким устройством, при которой скаты выполнены в форме треугольников с общей точкой соединения четырех вершин.

Количества треугольников в конструкции шатровой крыши может быть и больше, но все они должны иметь общую вершину. Идеальным вариантом постройки помещения под шатровую кровлю является четырехугольная форма, при которой вершина кровли образуется в центре.

Но шатровая система не обязательно может иметь вершину в центре конструкции. Кровля может быть смонтирована таким образом, что вершина смещена от центра в сторону

По конструктивным особенностям строения стропильной системы шатровые крыши могут быть:

• Наслонные. Имеют опорные точки на внешних и внутренних стенах, расстояние между которыми не больше 4,5 метров;
• висячие. Сооружают при небольшом пролете и без необходимости дополнительных внутренних опор.

Независимо от того, какая стропильная система смонтирована при обустройстве шатровой крыши, ее внешняя форма остается неизменной.

Кроме того, по конструктивным особенностям шатровые крыши могут быть

• Ломаные. Чаще устанавливают под мансарду, при этом имеется изменение угла наклона на скате на меньший;
• с эркером (ендовые). Шатровая кровля при этом является дополнением к эркеру;
• мансардные. При этом мансардные выступы располагаются на скатах кровли.

Независимо от конструкции шатровой системы, форма крыши похожа на шатер: отсюда и название.

Шатровая крыша частного дома

Достоинства и недостатки

Не бывает идеальной конструкции кровли: каждая имеет свои индивидуальные особенности.

Важным достоинством шатровой крыши являются ее аэродинамические свойства: ветровые потоки проходят по скатам, не нанося вред кровле, и не попадают в чердачное пространство. Кроме того, отсутствие фронтонов обеспечивает устойчивость конструкции.

Недостатками шатровой конструкции является сложность монтажа, а также при желании обустройства мансарды, ее площадь будет слишком мала.

Несмотря на то, что конструкция шатровой крыши требует значительных трудовых ресурсов, конечный результат однозначно будет оправдан: шатровые конструкции являются одними из самых привлекательных кровельных систем.

Достоинства и недостатки

Из каких элементов состоит шатровая кровля

Стандартная система шатровой конструкции состоит из элементов

• Накосные стропила. Доски, расположенные в угловых частях каркаса системы и распределяют значительную часть нагрузки, действующей на всю систему. Являются самыми длинными стропильными частями конструкции;
• нарожники. Служат для укрепления накосных стропил и распределения нагрузки;
• коньковый узел. Сложный элемент, так как не всегда идеально скрепляются стропильные доски, если крыша не квадратной формы;
• центральные стропила. Соединяются в коньковой части с накосными брусьями и являются показателем высоты ската;
• подкосы. Являются опорными частями стропильных ног;
• мауэрлат . Опорные брусья для всей конструкции, к которым крепятся стропильные ноги. Используют для мауэрлата брус большим сечением.

Дополнительными элементами системы являются ригели, дополнительные опоры, прогоны, лежни, то есть те элементы, которые служат для укрепления основных частей конструкции. Чаще всего они используются в регионах, предрасположенных к сильным ветровым потокам.

Чертеж элементов шатровой кровли:

Элементы

Шатровая крыша своими руками: последовательность строительства

Особенностью сооружения стропильной системы шатровой крыши является то, что монтаж ее основы производится на земле в соответствии с заранее подготовленными шаблонами.

Строительство такой крыши своими руками подразумевает выполнение следующих работ:

• Установка мауэрлата;
• установка накосных стропил;
• монтаж подкосов, центральных подпорок;
• монтаж нарожников;
• установка обрешетки;
• монтаж пароизоляции;
• монтаж гидроизоляции;
• кровельное покрытие.

Каждый этап работ предусматривает выполнение обязательных шагов, без которых обустройство кровли будет нарушено.

Строительство своими руками

Устройство стропильной системы и монтаж

Стропильная система шатровой крыши — довольно сложная конструкция. Кроме того, монтаж конструкции шатровой крыши следует выполнять перед тем, как сделать потолок здания.

Монтаж производится поэтапно:

• Устанавливают мауэрлат (если стены кирпичные): его крепят внешние несущие стены, предварительно застелив их гидроизоляционным слоем (чаще всего используют рубероид). Если стены из дерева — монтируют обвязку;
• с противоположных углов устанавливают накосные стропильные доски и скрепляют их в коньке способом крепления затяжек. При этом под углом спиливают верхние концы стропильных досок. Для крепления к мауэрлату рекомендуется использовать врезную балку. При деревянной стене их крепят скобами, если стена из кирпича — предварительно в мауэрлат монтируют арматурные хомуты;
• в центральной части ферм устанавливают стойки-подпорки;
• в скатных частях устанавливают раскосы, подкосы, диагональные рейки. Так обеспечивается сопротивляемость ветровым нагрузкам;
• установка нарожников, подкосов, шпренгелей.

ВАЖНО!

При обустройстве диагональных стропил следует придерживаться прямого угла.

Кроме того, следует правильно рассчитать длину стропильных ног, чтобы обеспечить свес для защиты стены. Если длина недостаточна, то дополнительно крепят доски (кобылки).

Далее можно приступить к монтажу обрешетки и других слоев пирога.

Монтаж мауэрлата

Кровельный пирог

Пирог кровли — это последовательно смонтированные слои материалов для обустройства кровли.

Для шатровой крыши пирог состоит из таких слоев:

• Стропильная система. Изготавливается из деревянных брусьев, служит массивным каркасов всей системы;
• пароизоляция. Слой, предотвращающий образование конденсата;
• обрешетка . Система из досок, которая обеспечивает прочность конструкции и является основой для крепления слоев пирога;
• утеплитель. Служит для утепления кровли и здания в целом;
• гидроизоляция. Материал, который препятствует попаданию влаги из вне;
• контробрешетка. Деревянная конструкция, которая служит для обеспечения вентиляционного зазора между кровельным материалом и слоями пирога, а также для крепления внешнего покрытия;
• кровельный материал. Внешнее покрытие — главная защита от внешних факторов.

ОСТОРОЖНО!

Правильная последовательность уложенных слоев пирога обеспечивает его надежность и создание комфортного микроклимата. Если допущены ошибки по обустройству хотя бы одного слоя, это может стать причиной разрушения всей кровли.

Фото схемы шатровой крыши:

Схема

Установка обрешетки, гидроизоляции и пароизоляции

Метод монтажа обрешетки напрямую зависит от кровельного покрытия: если предусмотрена мягкая кровля, что целесообразно монтировать сплошную обрешетку, если жесткая — разреженную.

Обрешетку выполняют из досок, ширина которых не более 150 мм, а толщина — около 2,5 см. Доски устанавливают на слой пароизоляции поверх стропил (вдоль). Выполняют обрешетку по всему периметру кровли.

Гидроизоляционный слой представляет собой мембраны, которые не пропускают влагу внутрь кровли со стороны кровельного покрытия. Гидроизоляцией может служить рубероид, другие рулонные мембраны, а также современные «умные» (дышащие) мембраны, которые препятствуют попаданию атмосферной влаги в утеплитель.

Гидроизоляцию крепят скобами к стропильным ногам. Стыковочное соединение производят внахлест (не менее 10 см), и места стыков проклеивают скотчем. Укладывают пленку таким способом, чтобы нижний свес материала находился на карнизной планке, а верх — около верхушки.

Пароизоляцию выполняют из специально предназначенных пленок, которые препятствуют попаданию капель конденсата в утеплитель кровли из помещения. В качестве пароизоляции используются пароизоляционные мембраны, пленки, специальные полиэтиленовые и пропиле новые пленки.

Пароизоляцию крепят на обрешетку внахлест скобами таким образом, чтобы не образовывалось сильное натяжение. Стыки проклеивают липкой лентой (скотчем). Закрепляют пленку досками обрешетки.

После крепления обрешетки между ее досками укладывают утеплитель.

Укладывание гидроизоляции

Установка обрешетки

Утепление шатровой крыши

Необходимость утепления шатровой крыши особенно актуальна, если конструкция предусматривает оборудование мансардного помещения.

Однако, не лишним будет, если утепление производить и без жилого пространства непосредственно под кровлей.

Распространенными утеплителями для кровля являются: минеральная вата, пеноплекс, пенополистирол и другие.

Самым популярным материалом является минвата

Утеплитель должен иметь ряд характеристик, которые могут способствовать обеспечению надежного утепления:

• Низкая теплопроводность;
• прочность при сжатии;
• плотность;
• огнестойкость;
• паронепроницаемость;
• воздухопроницаемость.

Утепление

Укладка кровельного покрытия

Для шатровых крыш важным показателем выбора кровельного материала является угол уклона скатов.

Для разного покрытия определяется возможность его укладки в соответствии с уклоном:

• Черепица — от 30 до 60°;
• асбестоцементное покрытие — от 14 до 16°;
• мягкая кровля — от 8 до 18°.

Кроме того, можно использовать декоративные покрытия, характерные для такого вида кровли — тростниковые, камышовые. Такие покрытия являются недолговечными, для центрального региона менее распространены с учетом климатических особенностей.

Чаще всего шатровые системы покрывают черепицей и другими листовыми видами (профнастилом, листовой медью, металлочерепицей).

Покрытие кровельным материалом необходимо производить на каждом скате поочередно. Особенности укладки каждого материала предусматривают выполнение требований по монтажу.

Так, например, листы профнастила следует начинать укладывать с левого нижнего края ската и продолжать застилать, закрепляя специальными саморезами. При этом по диагонали срезают края листа с края ската.

ВНИМАНИЕ!

Расчет внешнего покрытия шатровой крыши должен производиться с учетом достаточно большого количества обрезков материала.

Несмотря на то, что отходы могут быть использованы на верхних частях ската, их все равно будет достаточно много.

Укладка кровельного материала

Заключение

Таким образом, выполнить монтаж шатровой крыши своими руками можно, но работы потребуют максимум усилий не только по монтажу каркаса кровли, но и по укладке слоев пирога.

Это связано не только с физическими работами, но и с правильностью расчетов по нагрузке и расходу материалов довольно сложной конструкции. Но все затраченные силы и средства с лихвой перекроет уникальность конструкции.
