Крышу для бани удобнее всего делать двускатной. Это обусловлено целым рядом причин, делающим двускатную схемы выгодным вариантом.

Преимущества двускатной крыши

Двускатная крыша имеет две наклонных плоскости, по которым скатываются осадки — дождь и снег. В этом безусловное преимущество скатных кровель перед плоскими, ведь последние приходится и гидроизолировать тщательнее, и делать крепче, чтоб они выдержали всю толщину снегового покрова.

Такой тип кровли оптимален по соотношению эксплуатационных характеристик и простоты конструкции. На небольшой и средней бане стропильная система не имеет большого веса и сооружается легко.

В пространстве под коньком можно организовать чердак для всяких вещей, а можно сделать высокие потолки под самую крышу.

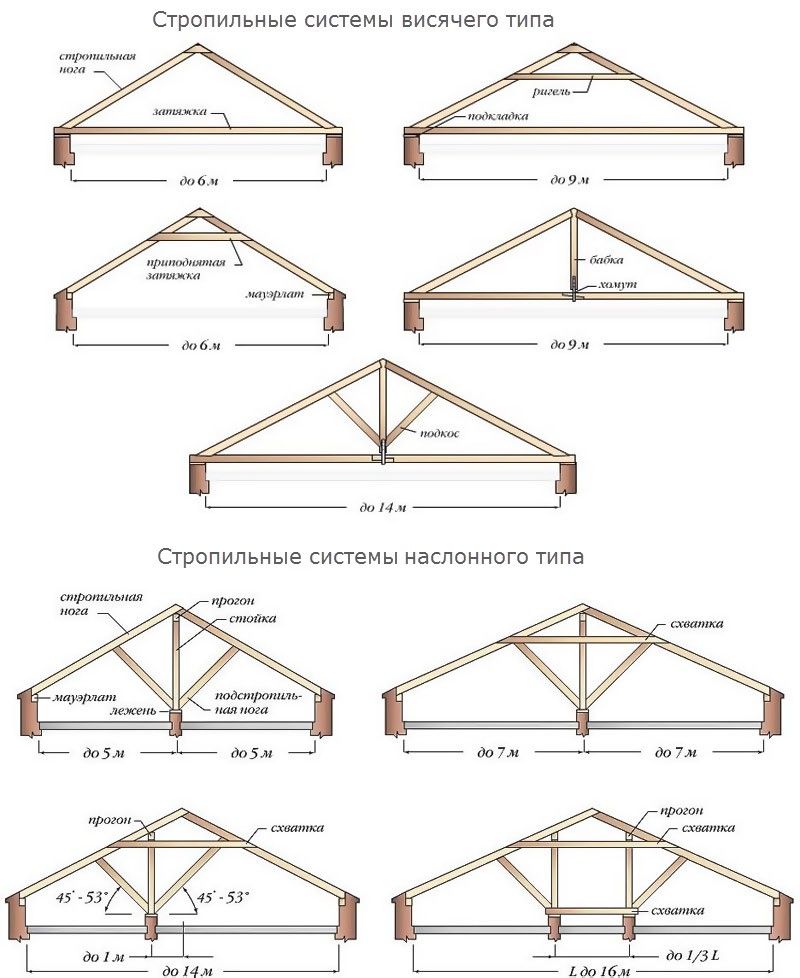

Правильная стропильная система

Для того, чтобы крыша бани простояла века, нужно правильно монтировать несущие элементы. Нижняя часть стропил должна опираться на мауэрлат — деревянный брус по периметру строения. Для срубов и рубленых бань эту роль играет верхний венец, Для кирпичных и газобетонных мауэрлат укладывают на армопояс и крепят шпильками или анкерами.

Оптимальный угол наклона стропил — 45 градусов к основанию. Тогда и снег будет сходить, и нагрузка на стропила будет умеренной.

Утепление

Утепление крыши бани — важный момент, в противном случае конденсат под металлической крышей обеспечен. К тому же, без утепления зимой через крышу будет уходить много тепла — печь «не натопишься». Чтобы всё сделать правильно, строго соблюдайте очерёдность процесса.

Шаг 1. Сверху по стропилам крепится гидроизоляция. Это мембрана, она препятствует проникновению в утеплитель воды, но не мешает выходить молекулам пара, которые меньше по размеру. Рулоны раскатывают вдоль конька, начиная с нижней части ската.

К стропилам крепят с помощью строительного степлера. Коньковое полотно раскатывается так, чтобы по обе стороны были равные свесы. Сверху вдоль стропил плёнка прибивается обрешёткой.

Шаг 2. Изнутри между стропилами укладываются маты минераловатного утеплителя. Если шаг стропил соответствует ширине мата, то за счёт силы упругости никакого крепежа не надо, в противном случае придётся подбить маты реками к стропилам.

Шаг 3. С внутренней стороны крепится пароизоляционная плёнка. Можно раскатывать рулон снизу или сверху, большой разницы здесь не будет, так как все стыки тщательно проклеиваются двусторонним скотчем.

Кровельное покрытие

После того, как кровельный пирог готов, на продольную обрешётку набивается поперечная контр-обрешётка. По ней монтируется кровельное покрытие. Баня не место постоянного проживания, поэтому её можно смело крыть профнастилом, не обращая внимания на стук капель по крыше во время дождя. Листы покрытия также укладывают снизу вверх и крепят оцинкованными саморезами с неопреновыми пресс-шайбами.

7 нерушимых заповедей в бане

Баня для суставов — польза и вред?

Полезная информация? Не забудь поставить лайк и подписаться на канал «Баня — от А до Я«!

Двускатная крыша — Как сделать крышу

Не знаю, как он называется правильно, но мне этого и не надо!). Нужно найти размеры треугольника, который необходимо выпилить из доски, чтобы получился собственно упор стропила для двухскатной крыши.

Принимаю верхнюю сторону стены за развернутый угол =180⁰ с центром в точке А (заранее извиняюсь, возможно, я не верно формулирую, из школьной геометрии не помню ничего!). Из предыдущего пункта мы знаем угол А=37,56 ⁰ Считаю далее: 180⁰-37,56⁰=142,44⁰.

Из точки А провожу перпендикуляр по стропилу. Получаю угол 90⁰. Далее нахожу ближайшие углы:  1) 142,44⁰-90⁰=52,44⁰ ; 2) 90⁰  -52,44⁰ =37,56⁰  (вижу, что цифры получились те же, что и раньше, что-то напоминает, что-то про противолежащие углы?:)

Сумма всех углов в треугольнике 180⁰, находим третий угол: 180-37,56-90=52,44⁰ (Ну вот опять такие же цифры, эх, хорошо бы знать теорию, не пришлось бы колесо изобретать…) Получили угол А=37,56⁰, угол D=90⁰, угол Е=52,44⁰  (фото ниже, после расчета)

1. Нахожу длины сторон треугольника, используя калькулятор Решение прямоугольного треугольника при известных катете  и противолежащем угле.

Там же ниже на сайте http://www.intuwiz.ru/calculator-right-triangle.html#.Vpud4B-E6UG

У нас отрезок АD, он же катет а=5 см, угол Е=52,44

Пример расчета

В этом расчете меня интересовала  гипотенуза с=6,31 см

Что такое двускатная крыша дома и как её сделать? Статьи компании «Европрофиль»

     Не раз отмечалось, что двускатная крыша является, наверное, самой  распространённой  в мире. Классический вид двускатной крыши предполагает симметричные двухсторонние скаты с углом 45 градусов. Склон может изменяться в зависимости от особенностей построения дома, а  также предполагаемого количества осадков и илы ветра. Двухскатная крыша отлично справляется с давлением снега и может выдержать давление более 150 кг/ м2. Также стандартная двухскатная крыша может, предполагает не утепленный чердак, однако при желании оборудовать дополнительную комнату или мансарду его можно легко утеплить.

     Конструкция  двускатной крыши предполагает наличие двух наклонных поверхностей. Не смотря на столь строгое описание, двускатные крыши могут быть разных форм: шпилевидные, конические, пирамидообразные. Также двускатные крыши отличаются по виду стропильных систем. Они могут быть наклонными или висячими. Их отличие заключается в том, на что будет опираться стропильная система. В наклонных стропильных системах главную роль играют наклонные стропилы, которые опираются на верхний ряд стеновой кладки. На висячих стропильных системах главной опорой является несущая стена.

     Двускатная крыша обязательно устанавливается на мауэрлат. Он является основой, на которую позже будет опираться кровля. При наличии деревянных стен, вместо мауэрлата может использоваться деревянный брус. При расчетах стропильной конструкции весьма важно точно рассчитать вес и его распределение на несущие стены. Неверный расчет может привести не только к  разрушению кровли, но и разрушению стен дома. Профессионалы стараются  просчитать все возможные нагрузки, которые и давление которые будут направлены на крышу.

     Те, кто делают крышу собственноручно, чаще всего применяют А-образную стропильную систему. Она является надежной и устойчивой. Также на нижнюю часть крыши устанавливают так называемые лежни, которые дают дополнительную опору для стоек. Также они помогают лучше распределить нагрузку. Помните, если вы сами делаете детали для крыши, то они должны быть максимально идентичны друг другу. Так у вас получится ровная крыша с правильно распределенной нагрузкой. На земле вы создаете каркас крыши, а уже потом поднимаете его наверх, где устанавливаете на мауэрлат.

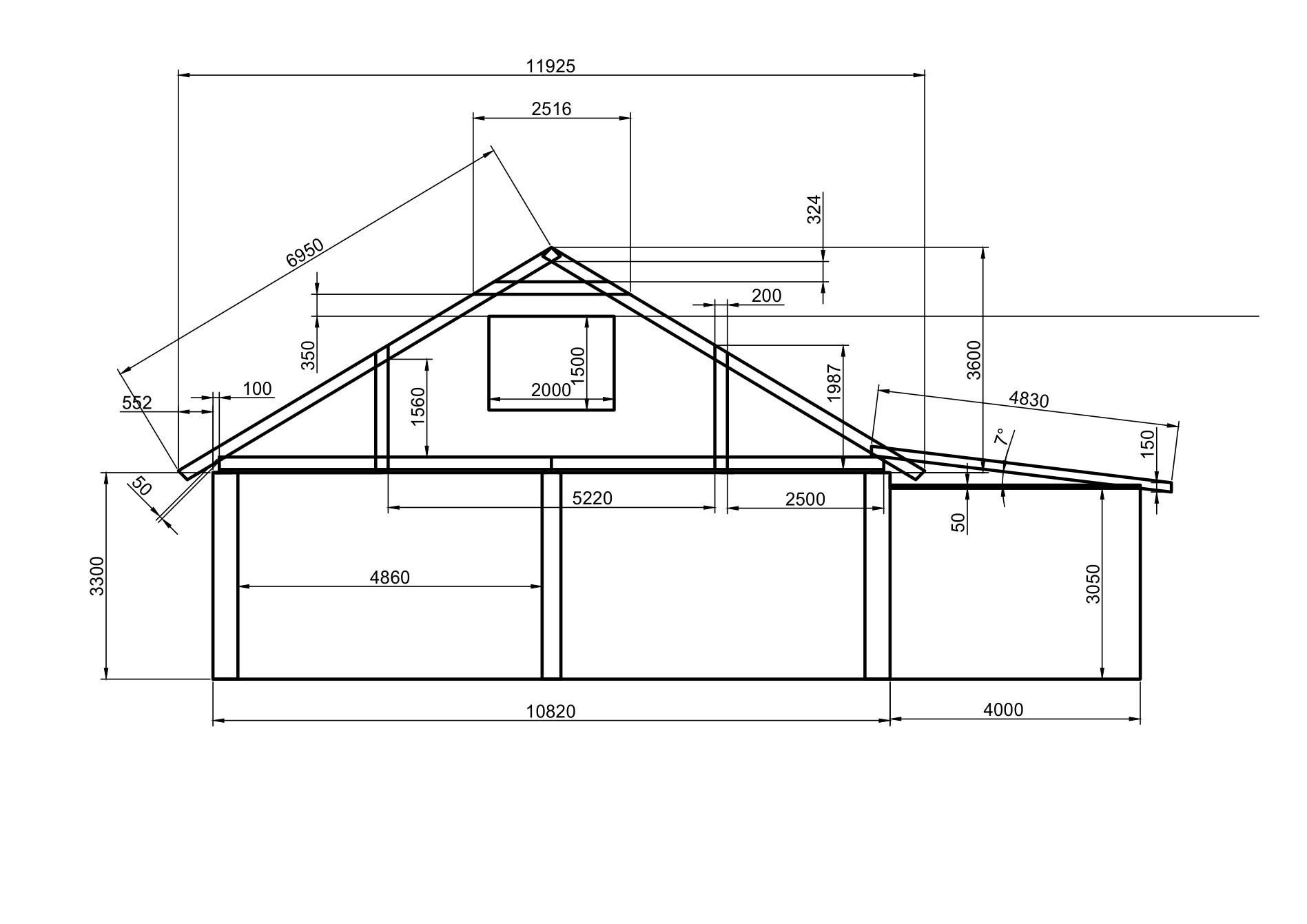

     Для создания проекта двухскатной крыши можно пойти двумя путями. Более легкий путь предполагает использования стандартных или типовых схем, под которые вам лишь остается подогнать размеры вашей крыши. Такие проекты легко найти в интернете, и их дольно много. Сложный путь предполагает создание уникального  проекта под ваш дом, с учетом индивидуальных пожеланий.

     Металочерепица является отличным материалом для создания двускатніх крыш. Прежде всего она довольного легкая, поэтому ее установка не заберет много сил. Монтаж максимально понятный и легкий даже для новичка. Скаты можно делать не слишком острыми. И конечно же внешний вид крыши сделаной из металочерепицы будет очень гармоничным и красивым. Плюс, вы сможете подобрать цвет который лучше всего подойдет к фасаду вашего дома. Монтаж металочерепицы начинают с правой стороны ската. Также не забывайте, что под. металочерепицу следует устнанавливать гидроизоляционную и теплоиоляционную положку.

     Чтобы узнать точную цену, в которую вам может обойтись строительство двускатной крыши, нужно подсчитать несколько составляющих.

Как правильно сделать двускатную крышу дома своими руками: устройство стропильной двускатной крыши, конструкция, изготовление, монтаж, установка, постройка, строительство

Двускатная крыша — удобная и функциональная конструкция, ее относительная простота постройки позволит вам избежать масштабных затрат на материал.

Собираем стропила

Первым делом необходимо собрать несущие конструкции скатной кровли — стропила. Это можно сделать сразу на стенах или на земле, а после установить сооружение на положенное место.

Основной материал для изготовления стропил — это дерево. Обычно используют сухие доски или брусья (толщина — 40-60 мм, ширина — не менее 25 см) из древесины не склонной к растрескиванию (сосна, ель, кедр).

Для двускатных крыш выполняют:

• наклонные стропила (для домов, имеющих среднюю несущую стену)
• висячие стропила

Рассмотрим технологию сооружения наклонных стропил:

1. Выполняем гидроизоляцию верхней поверхности стен: несколько слоев рубероида, скрепленных при помощи битумной мастики.
2. Устанавливаем продольные брусья с диаметром не менее 18 см (мауэрлаты) поверх гидроизоляционного перекрытия, опирая их на наружные стены. В качестве креплений используем металлические скобы или анкера.
3. Проверяем строго горизонтальное расположение мауэрлатов.
4. Фиксируем лежень (горизонтальный брус) на средней несущей стене.
5. Замеряем расстояния между опорами (они не должны превышать 6.5 м, чтобы конструкция оказалась прочной и надежной). Для того чтобы увеличить проемы между опорами укрепите конструкцию дополнительными элементами — стойками или подкосами.
6. На опорных брусьях закрепляются «затяжки» — поперечные балки, усиливающие прочность конструкции.
7. Размечаем отверстия (вырезы) для стропил.
8. Закрепляем стропильные ноги на опорных балках с интервалом не более 1.5-2 м. В качестве креплений используют «скрутки» из проволоки или скобы.
9. Наверху фиксируем стропильные ноги посредством крепления вполдерева: делаем на каждой из деталей паз и соединяем их так, чтобы брусья точно входили один в другой.
10. Укрепляем конструкцию раскосами: прибиваем доски (толщина 30-40 мм) от основания одной стропильной ноги — к верхней части другой.

Настилаем обрешетку

1. Следом необходимо сделать обрешетку из деревянных брусьев с сечением 60×60 мм или досок толщиной 30-40 мм и шириной не более 140 мм.
2. Под мягкую кровлю (рулонную — рубероид, толь) нужна сплошная обрешетка:
3. Прибиваем гвоздями первый слой обрешетки (рабочий настил). Доски укладываются вразрядку (шаг — 30-50 см), параллельно коньку.
4. Фиксируем второй слой обрешетки. Он должен быть сплошным, доски прибиваются под углом 45˚ по отношению к рабочему настилу.
5. Для черепичной, шиферной или металлической кровли обрешетку делают из брусьев. Расстояние рассчитывается, исходя из размеров листов материала.
6. Рекомендуется укладывать рулонную кровлю в теплую и сухую погоду.

Рубероид укладывается в три слоя:

1. К обрешетке параллельно коньку прибейте шиферными гвоздями первый слой материала.
2. Уложите следующий слой таким же способом, но перпендикулярно коньку. Зафиксируйте его при помощи разогретой битумной мастики.
3. Настелите третий слой кровельного материала, закрепляя его той же мастикой.
Не забывайте фиксировать покрытие «внахлест» (на 10-15 сантиметров), чтобы предохранить крышу от протекания.

Подробнее

Односкатная или двухскатная крыша: что лучше и дешевле

Если вы строите дом своими руками, лучше отдать предпочтение простым и надежным конструкциям. Оптимальным решением для крыши будет односкатный или двухскатный вариант. Какой из них лучше — разберемся ниже.

Односкатная крыша — бюджетное решение для хозпостроек

Конструкция представляет собой наклонную поверхность, опирающуюся на стены дома. Уклон невентилируемой крыши составляет 1-5 градусов, вентилируемой — от 5 до 20 градусов. На большой площади такое решение выглядит не очень эстетично, поэтому односкатные варианты чаще всего используются при строительстве бань, гаражей и других подсобных помещений.

Плюсы односкатной крыши

• Универсальный проект, не требующий профессионального подхода. Можно провести расчеты самостоятельно.
• Простой монтаж, ремонт и обслуживание. Специальных навыков и оборудования не требуется.
• Небольшой расход строительных материалов. Простая форма — минимум подрезки и отходов.
• Уменьшенная парусность.
• Низкая нагрузка на основание. Подходит для зданий с облегченным фундаментом.
• Вариативность кровельных покрытий. Материалы подбираются с учетом уклона крыши и климатических условий региона.

Минусы односкатной крыши

• Ограниченное подкрышное пространство — не подходит для обустройства чердака или мансарды.
• Сложности с тепло- и гидроизоляцией — ее необходимо усилить, чтобы избежать протечек и промерзания.
• Зависимость от ветровой и снеговой нагрузки — нужно учитывать направление ветра и регулярно чистить поверхность в зимнее время.

При обустройстве односкатной крыши важно уделить внимание гидроизоляции и подбору оптимального кровельного материала. Для таких конструкций хорошо подходят листы Ондулин и битумная черепица Ондувилла.

Двухскатная крыша — универсальный вариант для частного дома

Конструкция состоит из двух одинаковых или разноразмерных скатов, которые сходятся в коньке. В плоскости между скатами располагаются фронтоны, где могут быть прорезаны оконные проемы или обустроен балкон. Двухскатный тип распространен в индивидуальном домостроении. Несмотря на отсутствие архитектурных изысков, крыши с двумя скатами выглядят эстетично.

Плюсы двухскатной крыши

• Практичность. Это оптимальный вариант для обустройства мансарды или полноценного чердачного помещения.
• Подходит для установки инженерных коммуникаций (вентиляции, блоков кондиционера, котлов отопления).
• Естественный отвод воды и снега с кровли — достаточно установить водостоки.
• Экономичность при возведении, ремонте и обслуживании.

Минусы двухскатной крыши

• Высота крыши зависит от площади здания и угла уклона. С увеличением высоты растет расход материалов.
• При возведении мансарды необходимо монтировать дополнительные стропила, что отражается на итоговой стоимости.
• Установка чердачных окон удорожает и усложняет конструкцию.

При проектировании двухскатной крыши важно учитывать вес кровельного пирога. Для облегченного фундамента лучше всего подходят битумные материалы, которые не утяжеляют конструкцию.

Читайте также: Какая крыша дешевле и лучше — двухскатная или четырехскатная

Какая крыша лучше и дешевле

При выборе типа крыши следует ориентироваться не только на ее стоимость, но и на особенности эксплуатации. Односкатная конструкция обходится дешевле, даже если учитывать все сопутствующие расходы (гидро- и теплоизоляция, усиление стропильной системы, обустройство водостоков). Но это не означает, что она лучше двухскатной. Первая больше подходит для хозяйственных построек с длиной стены до шести метров. При необходимости кровля может служить потолком, что снижает расходы на отделку. Приложив немного фантазии, односкатную крышу можно сделать настоящей архитектурной изюминкой здания.

Если вы нуждаетесь в дополнительной площади, то лучше отдать предпочтение двухскатному виду. То же самое относится к регионам с сильными ветрами и осадками.

как сделать, видео, фото. Строительство кровли своими руками

Строительство загородных домиков в очередной раз переживает большой бум. Теперь на маленьких уютных домиках и великолепных массивных особняках красуются многогранные конструкции, купола, шпили. Тем не менее, простые классические решения остаются актуальными на ряду с диковинными крышами различных размеров и конфигураций.

Особенности конструкции двускатной крыши заключаются в том, что опирается она на две параллельных стены одинаковой высоты. Между двух стен и скатов образовывается фронтон – чердачное помещение. В зависимости от будущего использования чердака конструкция кровельного пирога может изменяться.

Если чердачное помещение планируется, как жилая комната, необходимо дополнительное утепление и пара окон для проветривания.

Типы двускатных крыш

Чтобы понять, как делать крышу дома своими руками, стоит точно разобраться в типах конструкции. Двускатные кровли отличаются углом наклона. Самый распространенный на сегодня – 35-40 градусов. Такой вариант удобен своей устойчивостью к атмосферным осадкам, но не слишком удобный в организации чердачного помещения.
Как вариант, используют конструкцию ломаной двускатной крыши. Верхушка остается пологой, а нижняя часть – с резким уклоном. Таким образом можно компенсировать недостатки классического варианта скатной крыши.

Строим крышу своими руками

Теперь давайте разберемся, как построить двухскатную крышу самому, и зачем производить грамотный расчет площади?

От качества проведения расчета зависит целиком процесс возведения кровли: двускатной, трех скатной и любой другой. Даже малейшая ошибка может обернуться полной катастрофой. Существует несколько стандартных правил, облегчающих просчет:

1. Не стоит учитывать дымоходы, окна, вентиляционные отверстия;
2. Длина скатов равна расстоянию от карниза до конька;
3. Определив длину по коньку, можно перемножить два последних показателя и получить половину площади для простой крыши.

Всю площадь необходимо разделить на минимальные составляющие и произвести расчет для каждой из них. В большинстве случаев крыша имеет прямоугольную или квадратную форму, поэтому для вычисления площади не нужны специальные математические знания.

Стропильные системы

Именно стропила считаются главным конструкционным компонентом, удерживающим вес всей кровли. Обычно разделяют два типа стропил: наклонные и висячие. В зависимости от размеров и типа крыши выбирают один из этих вариантов. При наличии средней несущей стены лучше отдать предпочтение склонным. Если промежуточной опоры нет, стоит выбрать висячие стропила. Для крыши деревянного дома ноги стропил опирают на верхние венцы, а крепление производится скобами, болтами или нагелями.

Монтаж стропильной системы своими руками, видео

Мауэрлат

В качестве мауэрлата (основания для опирания стропил) используют брус 15х15. Он отлично справляется с ролью фундамента для крыши и выдерживает большую нагрузку. С внешней стороны брус находится заподлицо со стеной. Нельзя также забывать о гидроизоляции рубероидом или другим материалом.

Мауэрлат лучше крепить прочно и основательно, чтобы избежать различных проблем, вызванных сильным ветром. Стоит быть внимательным на данном этапе, чтобы сделать крышу дома своими руками правильно, без изъянов.

Обрешетка и теплоизоляция

Теплоизоляция, по мнению специалистов, один из важнейших этапов строительства крыши. Теплоизоляционный материал способен эффективно удерживать тепло в помещении. Как правило, он укладывается в комплексе с пароизоляцией и гидроизоляцией.
Гидроизоляционный материал укладывают поверх стропил. Сверху кладутся теплоизоляционные маты (между стропил). Затем прокладывается пароизоляционная мембрана с внутренней стороны, закрепляют ее скобами.

На данном этапе стропильная система считается завершенной. Дело остается за монтажом обрешетки. Укладывается она на брус и служит воздушным промежутком между кровельными материалами и гидроизоляцией. Бывает обрешетка сплошная и решетчатая. Первый вариант создается при помощи фанеры, доски или ОСБ, второй – с использованием бруса.

Кровельный материал

Монтаж кровельного материала – финишный этап. Благо, на сегодня разнообразие покрытия для крыши неимоверно велико, поэтому выбрать есть из чего: шифер, черепица, керамопласт, профнастил, композитная металлочерепица и т.д. С видом покрытия стоит определиться сразу, поскольку от него может зависеть проведение многих процессов.

Помните: при наличии всех нужных знаний, инструментов и материалов, можно своими руками сделать двускатную крышу ничем не хуже опытного мастера с большим стажем работы.
