Четырехскатная кровля — конструкция, обладающая эффектным внешним видом. Такие крыши настолько универсальны по дизайну, что в равной степени удачно сочетаются с архитектурой в любом стиле: современном, классическом, провинциальном. Чтобы облегчить вам выбор кровли для своего дома, мы подобрали фото самых красивых четырехскатных крыш со всего мира.

Одноэтажные дома

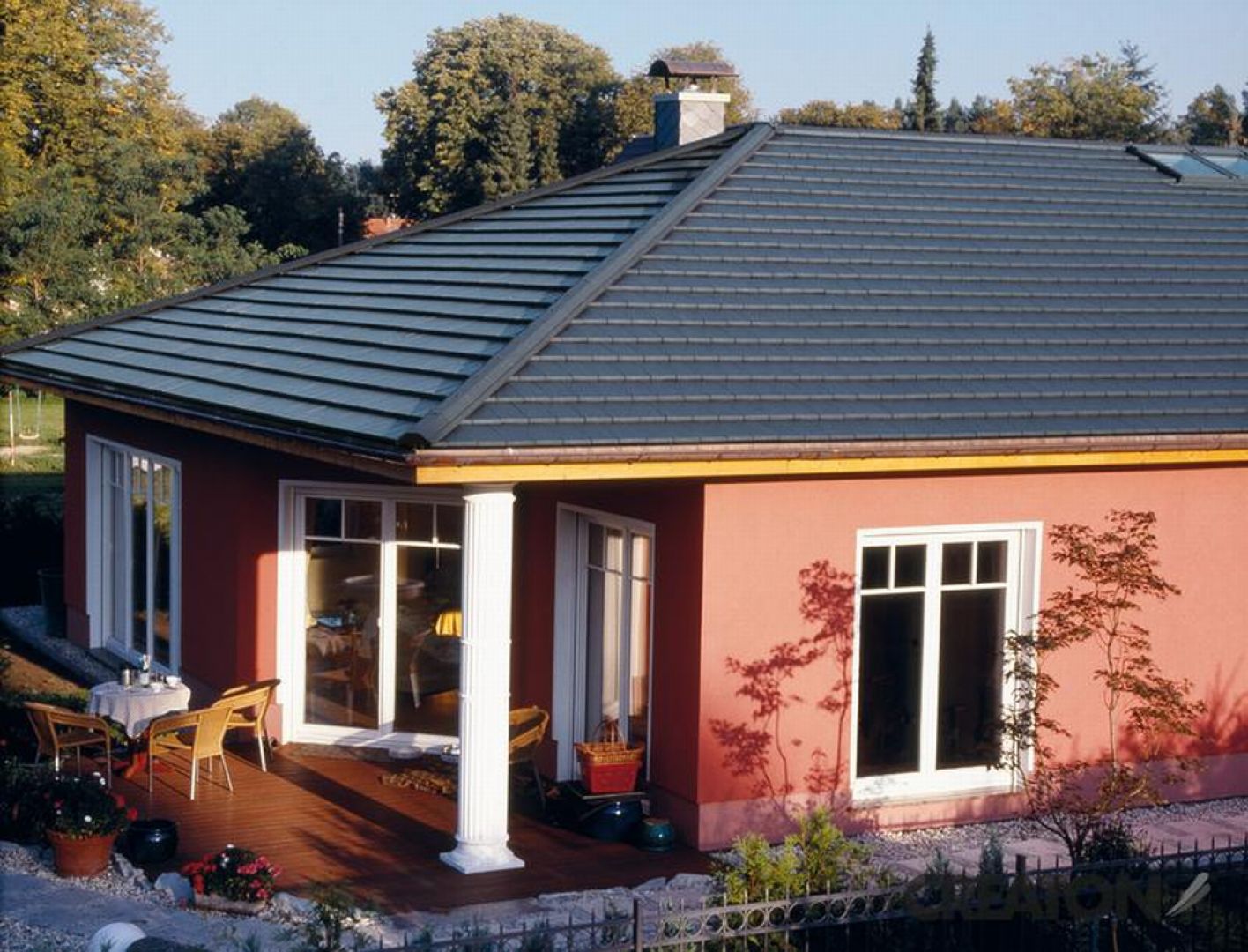

Четырехскатные кровли вальмового типа — традиционный вид крыши в европейских странах, особенно в северных регионах, для которых характерны жесткие климатические условия с обильными осадками и сильными ветрами.

Вальмовые и полувальмовые четырехскатные крыши из сланцевой и керамической черепицы часто соседствуют с комбинированными фасадами из кирпича, фахверка и камня, как на фото одноэтажного дома с эркером и мансардой в викторианском стиле.

Особая колоритность отличает голландские частные усадьбы — одноэтажные кирпичные дома с полувальмовыми крышами из соломы или камыша.

На фото — частный коттедж в современной стилистике, но с отголосками традиционного подхода к строительству кровли. Здесь вальмовая 4-скатная крыша над домом скомбинировала с двускатной кровлей над пристройкой-гаражом.

В ультрасовременной архитектуре частных домов нередко встречаются строгие вальмовые крыши — четырехскатные конструкции с битумным кровельным покрытием.

Интересная концепция для современного загородного коттеджа — асимметричная четырехскатная крыша из тростника в тандеме с рифленым деревянным фасадом.

Рациональное решение для частного дома — полувальмовая кровля с мансардой, которая существенно расширяет жилую площадь за счет эксплуатируемого чердака.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

Двухэтажные дома

Оригинальность проекта двухэтажного дома на фото заключается в том, что четырехскатная вальмовая кровля использована не только для постройки крыши, но и для сооружения балконного ограждения.

В европейских регионах, для которых характерны сильные снегопады, частные дома строят с полувальмовой кровлей, у которой скаты имеют значительный уклон. Такая крыша позволяет обустроить мансарду в два этажа, как на фото. А для предотвращения лавинного схода снега скаты таких крыш снабжают небольшим изломом по краю.

Четырехскатные кровли вальмового типа часто комбинируют с шатровыми и конусными конструкциями, обустраивая такими крышами эркеры и пристройки к дому.

Двухэтажный дом с ломаной мансардной кровлей — проектное решение, позволяющее оптимально использовать подкровельное пространство и разместить там жилые комнаты: спальни, детские и кабинеты.

Четырехскатные крыши все чаще применяются в индивидуальном строительстве и отлично сочетаются с лаконичной архитектурой в стилистике модерна и хай-тека.

Ломаная кровля

Дизайн частного коттеджа на фото создан на сочетании асимметрично расположенных фронтонов с вальмовыми кровлями: над основной постройкой и над открытой верандой. Все эти архитектурные элементы объединяются в одно целое благодаря колоритному дымоходу, выложенному диким камнем.

Ломаная 4-скатная кровля — это необязательно симметричная конструкция — скаты могут иметь различную длину, как на фото деревянного загородного коттеджа. Причем более длинный скат рационально использовать с наветренной стороны дома.

Нередко один из скатов ломаной кровли переходит в навес над террасой, верандой или крыльцом.

Загородный дом на фото — образец нетривиального деревянного зодчества, когда фасады выкрашены в броский красный оттенок, а кровля покрыта настилом нейтрального цвета.

Крыша с мансардой

Если ваш земельный участок расположен на пересеченной местности, рационально строить дом, который состоит из разноуровневых жилых пространств, соединенных между собой. Планировка здания может также включать различные пристройки, например, гараж с мансардой или закрытую террасу.

Слуховые окна — броский акцент на фасаде дома с мансардой — их нередко выделяют цветом, контрастирующим с оттенком кровли и стен.

Слуховые окна на мансарде могут иметь как прямоугольную, так и арочную форму, а в качестве красивого дополнения к ним можно применять ставни.

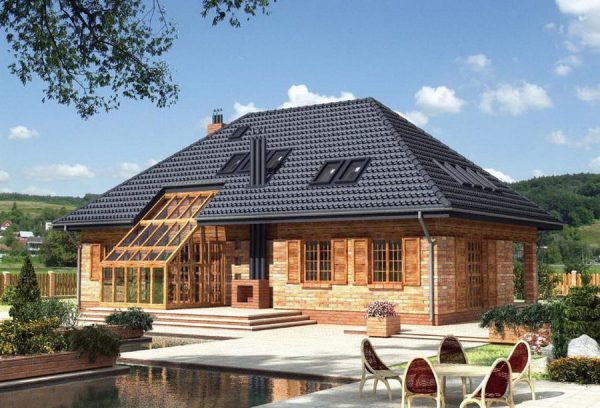

В коттеджах в стиле модерн мансардные окна чаще всего размещены в плоскости кровельного покрытия.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

Кровли из Ондулина

Четырехскатная кровля из красного Ондулина хорошо сочетается с фасадами светлых оттенков: бежевым, персиковым, ванильным, розовым.

Крыша из красного Ондулина — эффектный вариант кровельного покрытия для четырехскатной кровли дома в стиле кантри.

Темно-коричневый Ондулин идеально акцентирует архитектурное решение дома с белыми фасадами.

Коричневые 4-х скатные крыши из Ондулина удачно гармонируют с кирпичными фасадами и темной столяркой: оконными рамами, дверными полотнами, деревянными заборами и воротами.

Четырехскатная крыша оригинальной формы стала ярким элементом архитектуры 3-этажного частного дома на фото. Ондулин здесь использован как кровельное покрытие и для дома, и для гаража.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

Кровли из профнастила

Кирпичные фасады красиво оттеняет крыша глубокого тона, например, из профнастила, окрашенного в темно-изумрудный оттенок.

По-своему интересен проект дома с ломаной мансардной кровлей из темного профлиста, контрастирующего с бежевыми фасадами и белыми архитектурными деталями.

Дизайн одноэтажного дома с вальмовой кровлей из оцинкованного профлиста смотрится очень выразительно благодаря контрастной торцевой планке, которая подчеркивает форму фронтонов.

Крыши из металлочерепицы

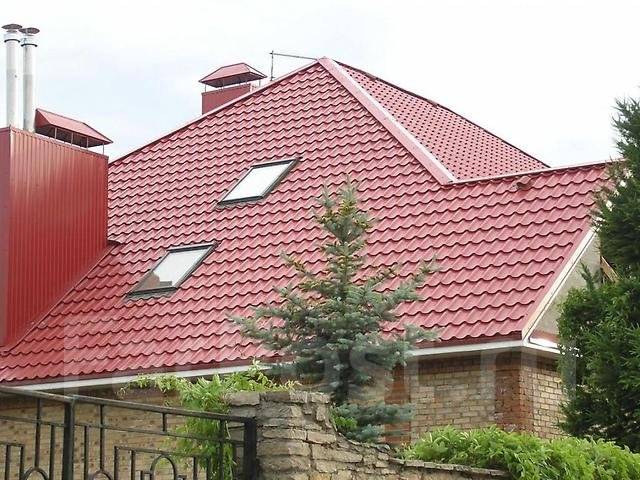

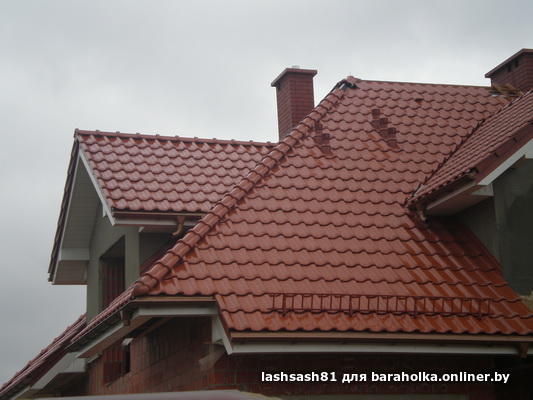

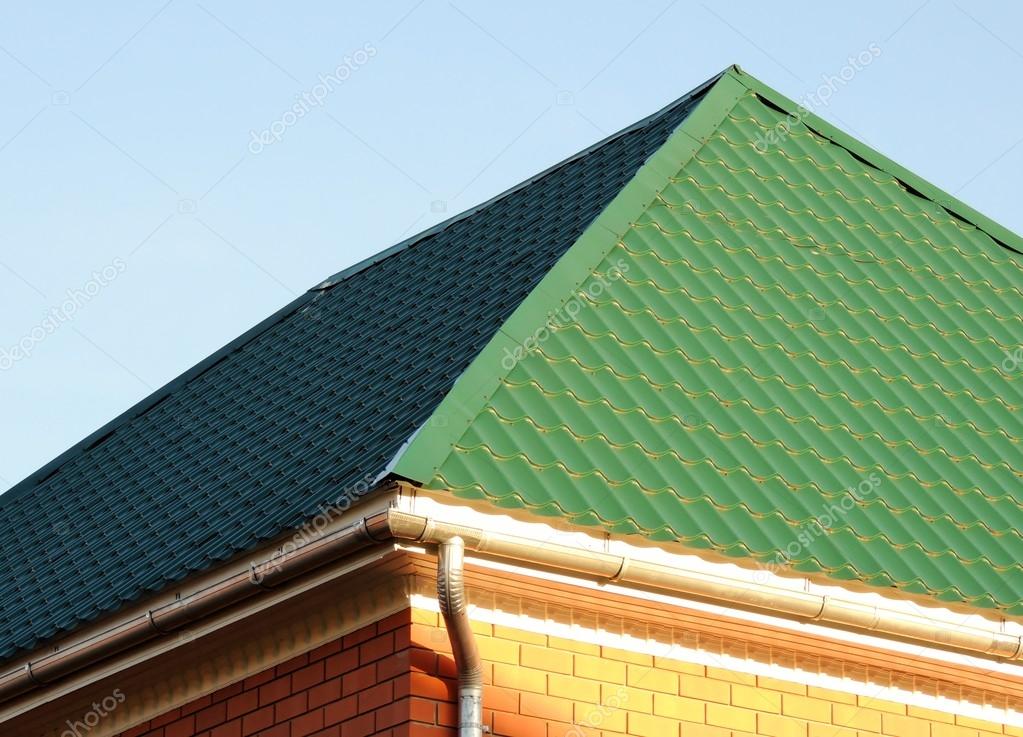

4-скатная кровля из металлочерепицы прекрасно имитирует керамический аналог и выгодно подчеркивает строгость архитектуры в классическом стиле.

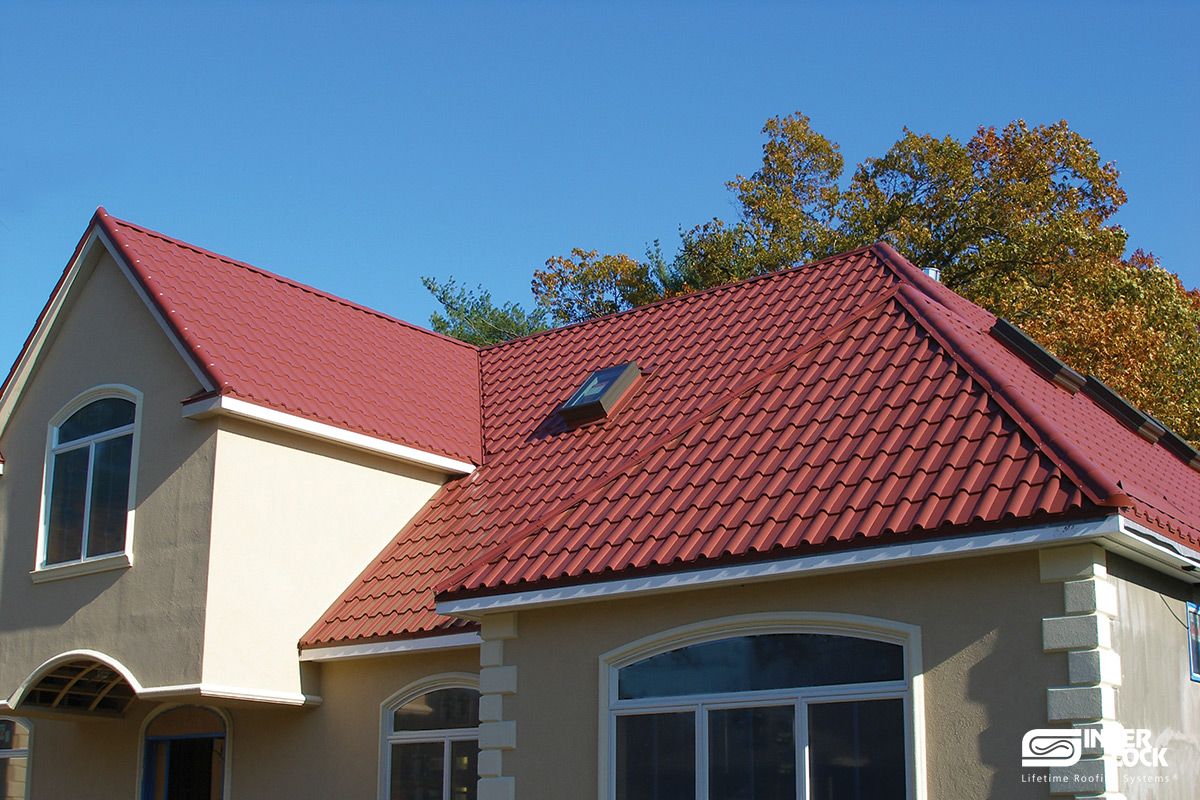

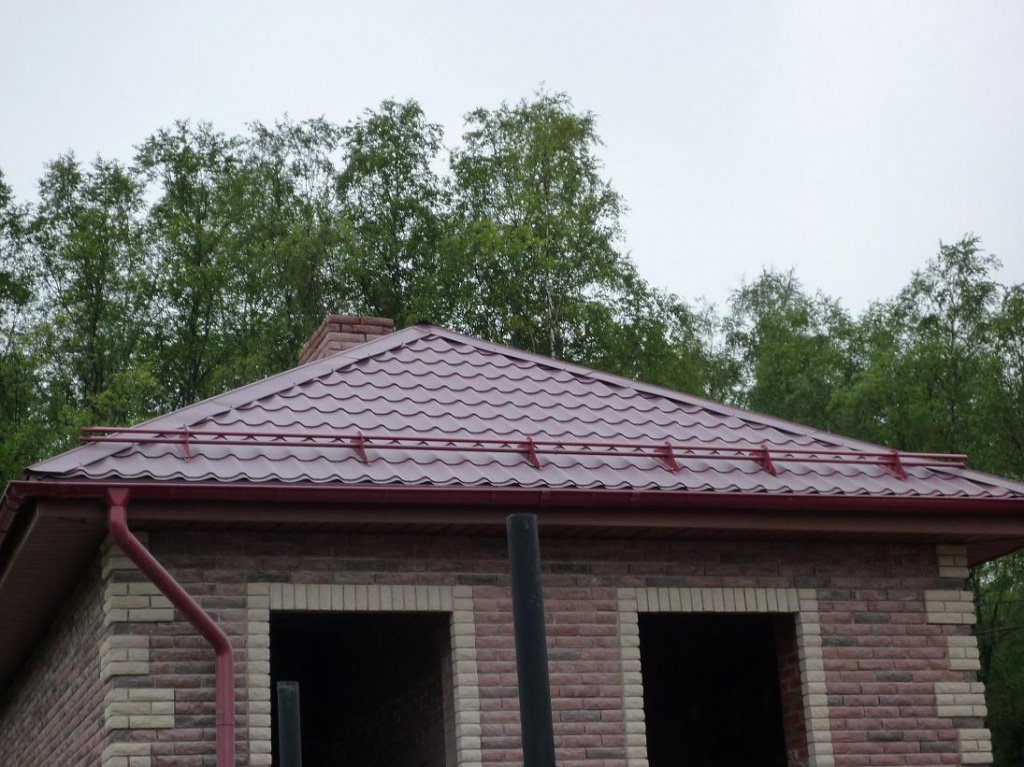

Самое удачное решение для частных домов в духе классики — красная металлочерепичная кровля с мансардой вальмовой конструкции.

Для домов, выдержанных в стиле неоклассики, чаще всего подбирают металлочерепицу насыщенных оттенков, контрастирующих с цветом фасадной отделки.

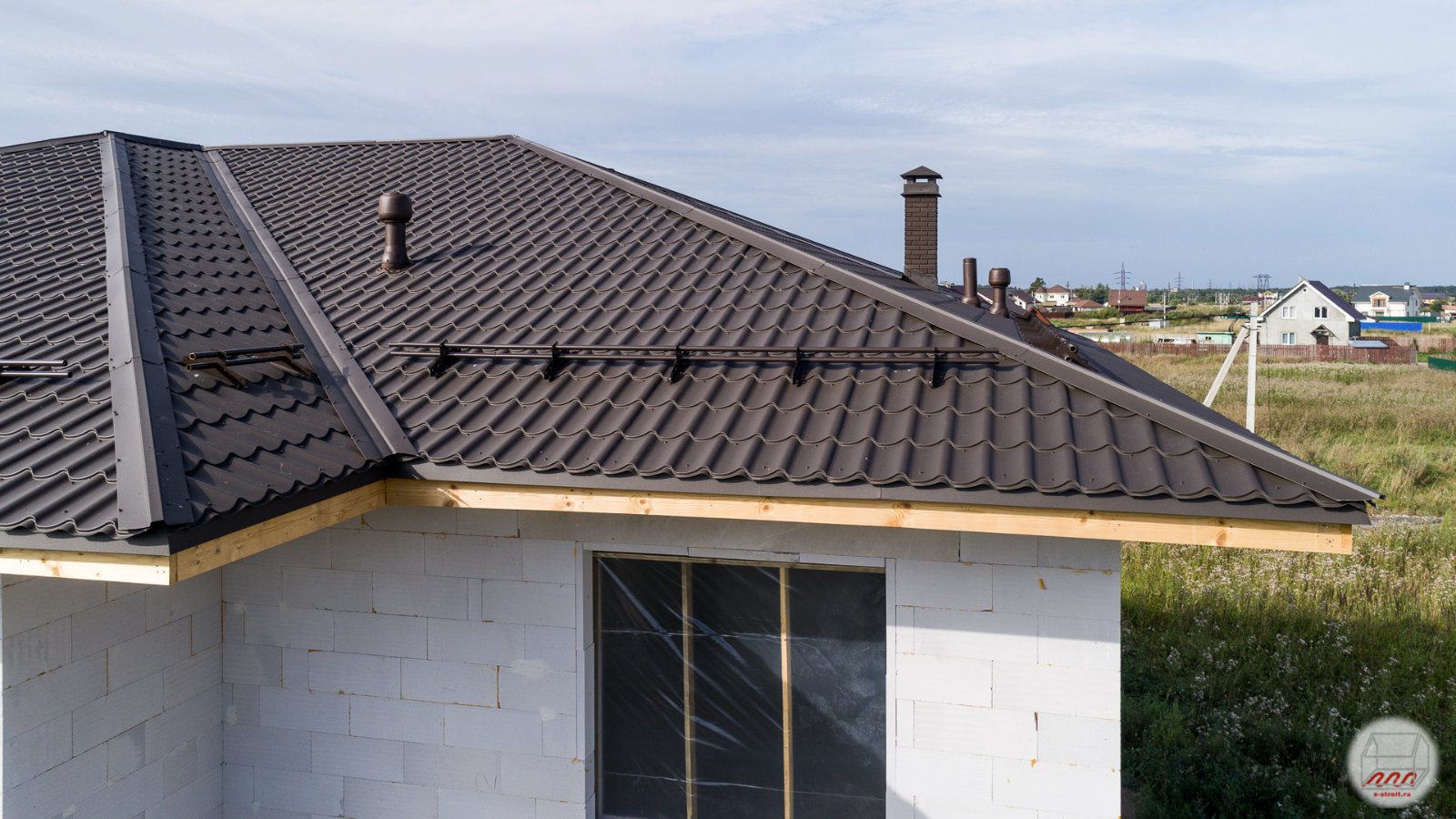

Четырехскатная крыша из металлочерепицы отлично гармонирует не только с классической архитектурой, но и с дизайном домов в ультрасовременном стиле, когда используется сплошное фасадное остекление. В этом случае цвет кровельного покрытия подбирается в нейтральном тоне: черном, антрацитовом, сером.

Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле

Мягкая кровля

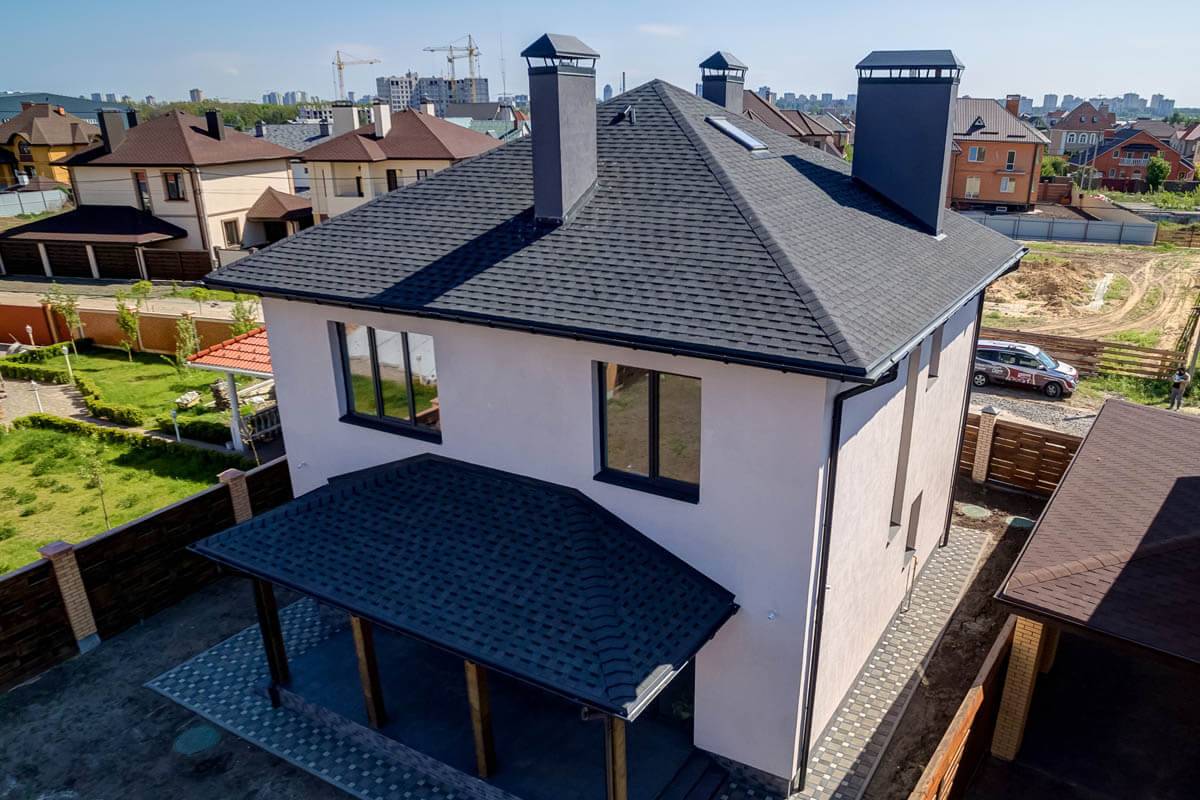

Гибкая черепица под серый сланец подчеркивает благородство четырехскатных кровель в стиле Тюдор и позволяет красиво выложить скаты скругленной формы.

Архитектура частного дома на фото — немного непривычная интерпретация фахверка, когда черная древесина каркаса сочетается с кирпичной кладкой, а в дополнение к такому «брутальному» тандему выбрана полувальмовая четырехскатная крыша из серой гибкой черепицы под сланец.

Гибкая кровля красного цвета — эффектное решение для дизайна летней кухни с зоной барбекю, построенной из кирпича и дерева.

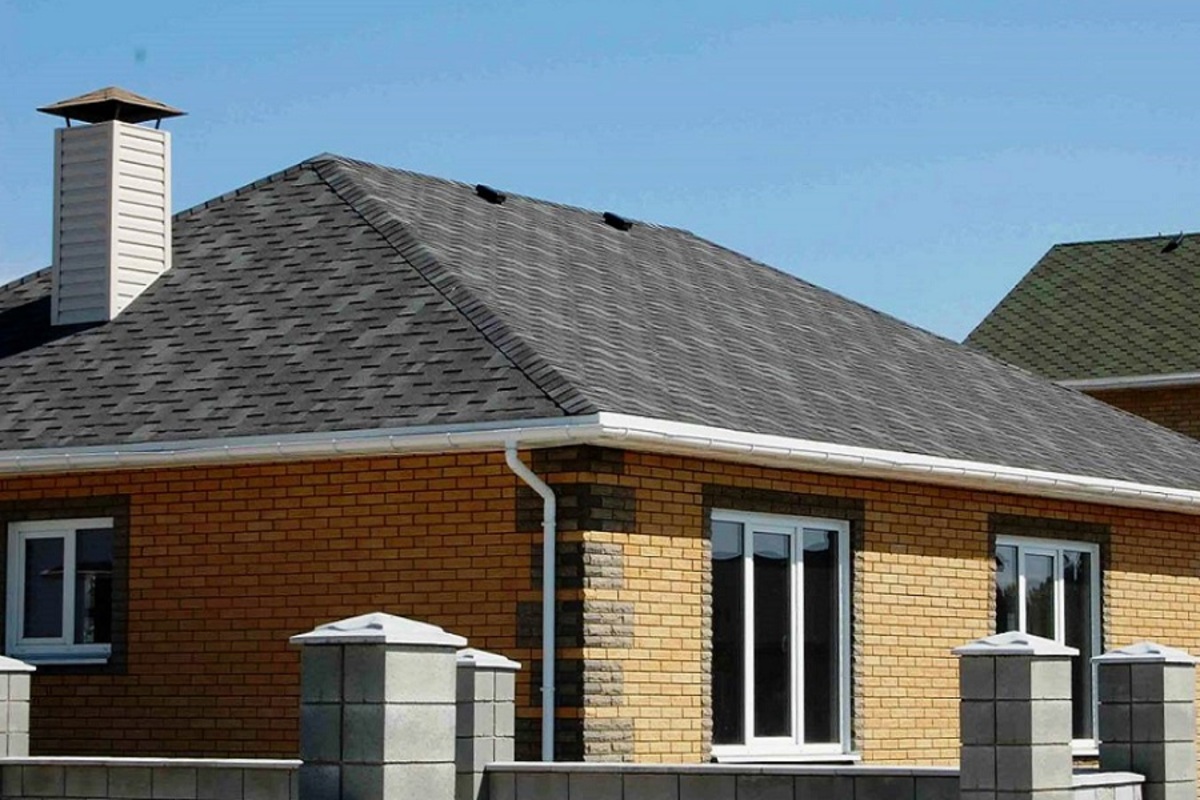

Четырехскатная вальмовая крыша из битумной черепицы — удачный вариант для обустройства зоны патио у бассейна в современном стиле.

Тростниковые, соломенные и камышовые кровли

Деревенька Гитхорн в Голландии известна под названием «Северная Венеция» — здесь практически нет дорог, только каналы, вдоль которых стоят колоритные домики под соломенными крышами.

Характерная для Гитхорна архитектура — прямоугольные в плане дома под полувальмовыми крышами из камыша, который со временем меняет цвет с золотистого на благородно-дымчатый.

Технология стрижки соломенных снопов позволяет создавать полукруглые поверхности на крыше, например, на стыке скатов или при оформлении мансардных слуховых окон.

Несмотря на свою многовековую историю, тростниковые четырехскатные кровли органично сочетаются с архитектурой в стиле контемпорари.

Теплые, песочно-бежевые оттенки камышовой кровли придают экстерьеру дома гостеприимный антураж, даже если в отделке фасадов использована контрастная черно-белая гамма, как на фото.

Двухуровневая вальмовая кровля из тростника станет эффектным элементом архитектуры современного дома в стиле кантри.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Фото-подборка четырехскатных крыш

Четырехскатная крыша: как и чем можно крыть

Делая крышу, мы стараемся обеспечить ей эстетичность, практичность и долговечность. Основная сложность в кровле четырехскатных крыш заключается в том, что они имеют не прямоугольные скаты, а трапециевидные и треугольные, на которые укладывается прямоугольный материал. Такой проект крыши можно воплотить в жизнь при помощи рулонных, листовых или штучных материалов. В этой статье мы разберемся, какая технология кровли применяется в разных случаях.

Мягкая кровля – ваш легкий и надежный помощник

Битумная черепица хороша тем, что позволяет воплотить в жизнь самые сложные проекты. Она очень пластична, поэтому можно использовать в любых конфигурациях. При своем маленьком весе этот материал обладает высоким уровнем шумоизоляции. На долю отходов приходится всего 1 процент, что является самым маленьким среди других видов кровли.

Монтаж битумной черепицы производят на сплошную обрешетку. При этом очень важно, чтобы покрытие было абсолютно чистым и сухим.

Металлическая кровля — стильно, удобно и красиво

Металл всегда был и остается стабильным надежным защитником вашего дома. Как и раньше, вполне уместно и широко распространено использование металлического покрытия. Основные виды:

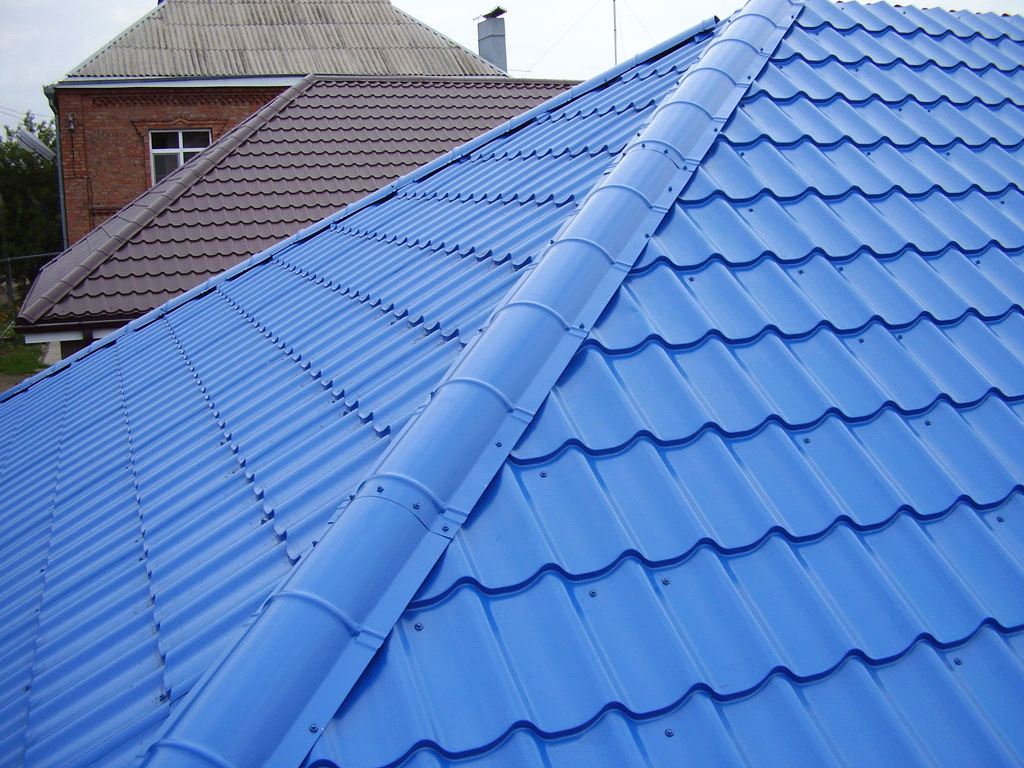

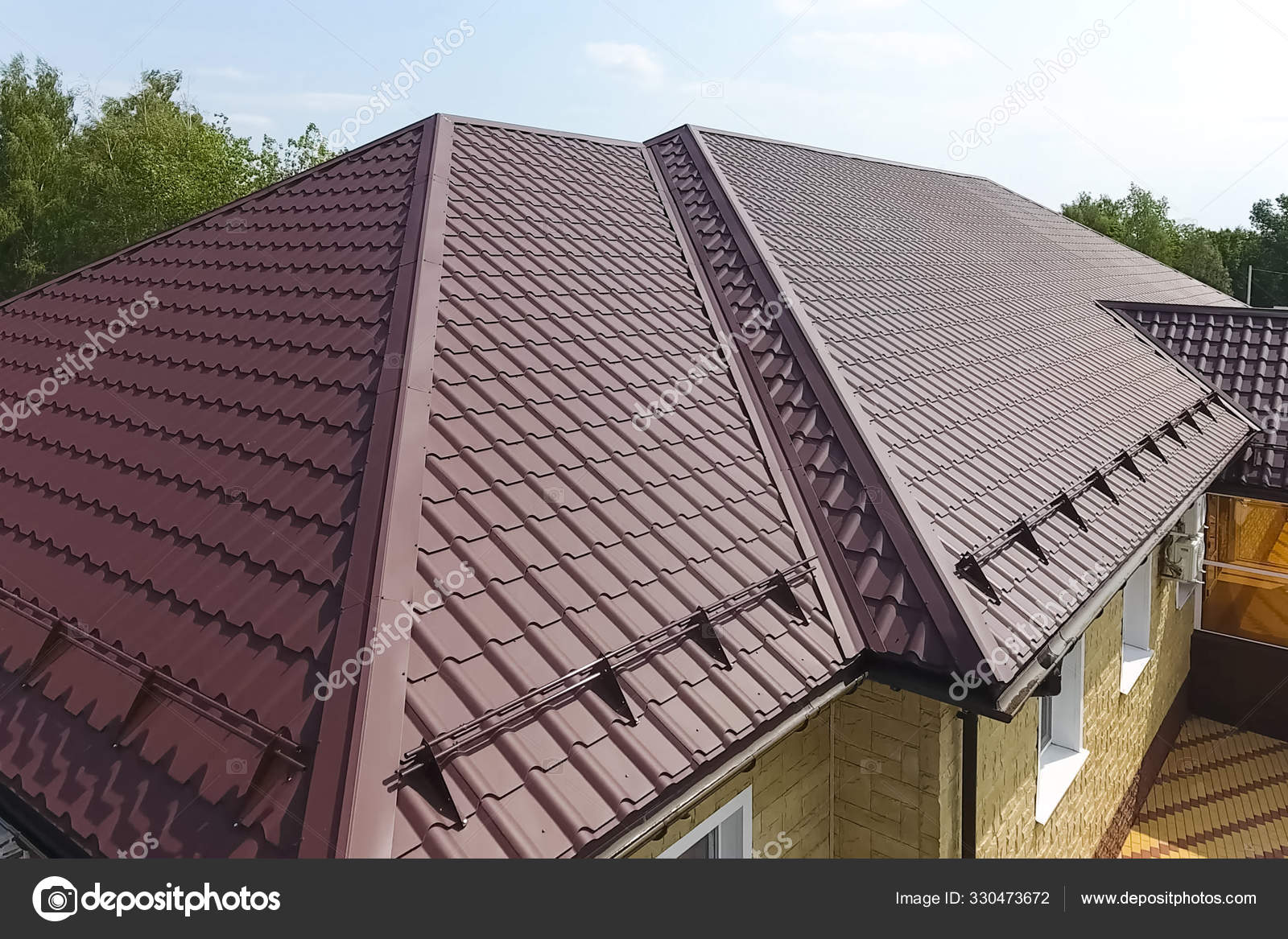

  • металлочерепица. Такой вид кровли относительно легко монтируется кровельными саморезами. Понадобится обрешетка и деревянные стропила. Вес ее составляет всего 5,5 килограммов на один квадратный метр. Особое внимание нужно уделить узлам хребтов. Если произвести правильный расчет крыши, она прослужит верой и правдой до 50-ти лет;
  • профнастил – просто и эффектно. По своему принципу профнастил схож с металлочерепицей. Укладывать его не сложно. Единственным недостатком является то, что при работе с ним на четырехскатной крыше, остается много непригодных обрезков. Чтобы избежать этого, следует воспользоваться специальной компьютерной программой для расчета или же пригласить замерщика;

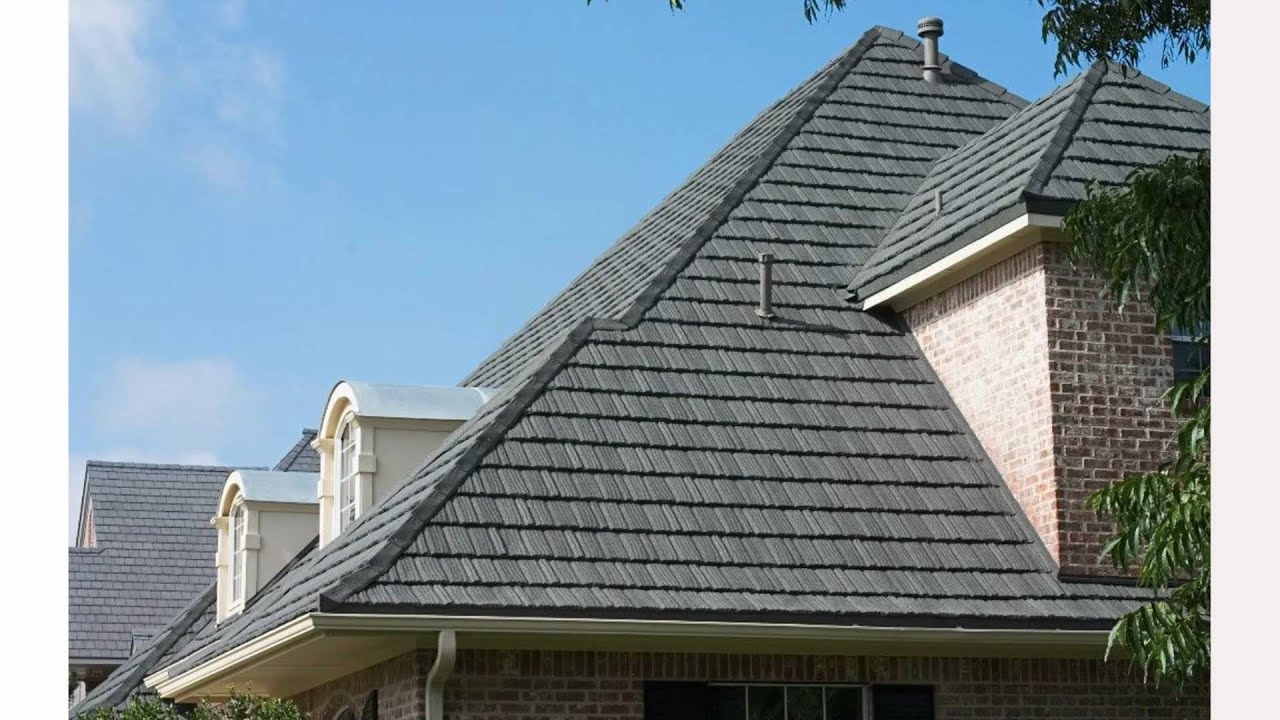

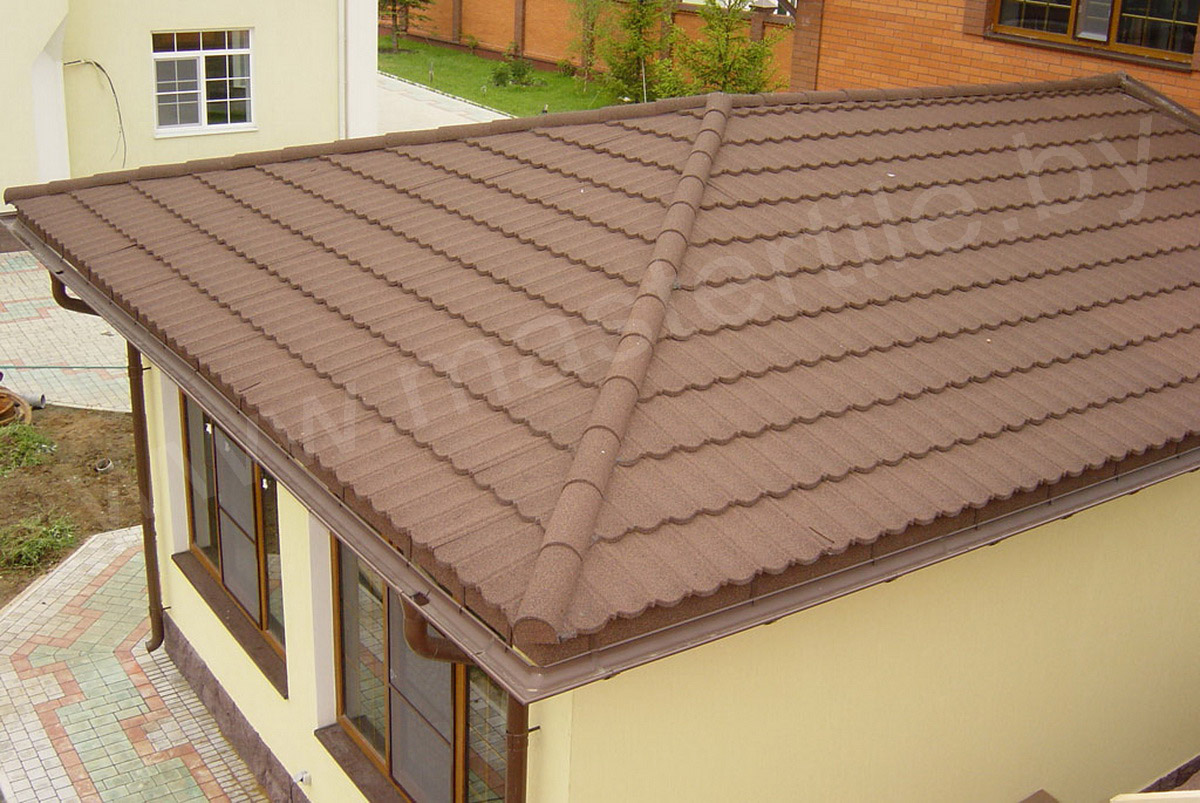

  • композитная черепица – лидер материалов. По структуре также напоминает металлочерепицу. Отличие в том, что композитная обработана минеральной посыпкой. По своей фактуре она напоминает глиняную черепицу или деревянный гонт. Состоит композитная черепица из нескольких слоев, основной из которых – это обработанный металл. Обладает такими преимуществами как малый вес, хорошая звукоизоляция. При этом очень пластична и хорошо режется. Не смотря на то,
    какую кровлю
    вы задумали, композитная черепица станет идеальным вариантом для всех видов. С ее помощью можно легко и быстро обустроить четырехскатную крышу любой сложности, отработать любой уклон кровли;
  • фальцевая кровля. При обустройстве вальмовой крыши фальцем для достижения хорошего результата, нужно проделывать кропотливую работу. Преимуществом такого вида кровли является ее легкость – всего 4 килограмма на квадратный метр. Благодаря этому качеству можно использовать облегченный вариант деревянных стропил. Но недостатком является то, что нужно будет использовать дополнительную тепловую и шумовую изоляцию. Также особое внимание уделяется вентиляции, так как высока вероятность создания конденсата под металлом.

Металл всегда был и остается стабильным надежным защитником вашего дома. Как и раньше, вполне уместно и широко распространено использование металлического покрытия.

Черепица – верный выбор

На рынке представлено разнообразие видов черепицы. Мы рассмотрим основные из них:

  • натуральная керамическая черепица – идеальный вариант.
    Главным преимуществом при выборе этого материала является возможность подбора нужного цвета и подходящей формы. С помощью черепицы максимально удобно крыть четырехскатную крышу. Специальные кровельные клинья облегчат монтаж на высоте. Очень важно правильно произвести монтаж на хребты четырехскатной крыши. Для начала хребта используют хребтовую черепицу;
  • цементно-песчаная черепица – по внешнему виду очень напоминает керамическую. Имеет гладкую поверхность, очень прочная и гибкая. Обходится дешевле керамической. Срок службы такого материала 100 лет без преувеличения. Крыша из цементно-песчаной черепицы отличается безупречной стойкостью к ветру, колебанию температуры и к осадочным деформациям, свойственным четырехскатным крышам;
  • полимерпесчаная черепица – инновации в деле. Не так давно появилась на рынке полимерпесчаная черепица. Это надежный материал, который быстро набирает популярность. Она изготавливается из песка, красителя и расплавленных полимеров. Окрашивается в процессе изготовления по всей своей массе. Такая крыша получается стойкой к механическим и химическим повреждениям, очень долговечной и эстетичной.


Четырехскатная | Кровля Сервис

Выполняем монтаж и установку всех видов четырехскатных крыш. Четырехскатные кровли под ключ с гарантией

Четырехскатная или вальмовая крыша – всегда актуальный вид конструкции, который придает дому законченный изысканный вид. Данная схема крыши позволяет надежно защитить здание и стены от влаги и отлично подойдет для строений находящихся в местах с высоким количеством осадков. Наличие скатов с каждой стороны позволяет снизить сопротивление ветра и уменьшить нагрузку на саму конструкцию, поэтому данный вид крыши идеально подойдет для ветреных регионов.

Крыша из четырех скатов отлична от двухскатной как внешне, так и по эксплуатационным характеристикам. Четырехскатная система сложнее двухскатной, но для небольшого строения ее возведение не будет представлять проблем.

Виды четырёхскатных крыш

В зависимости от положения и наклона ската выделяют несколько видов четырехскатных крыш. Каждая из них имеет свое преимущество и некоторое назначение.

Вальмовая

Обычная вальмовая крыша имеет пару трапециевидных ската и два в виде треугольника – вальм.

  • Меньше подвержена сильному ветру
  • Защищает фасад от осадков
  • Не подвержена деформации со временем

Полувальмовая

Имеет два ската трапециевидной формы и два срезанных вальмовых под которыми имеется дополнительный фронтон. Как правило используется для оборудования мансардного этажа с панорамными окнами.

  • Идеальна для обустройства мансардного этажа
  • Возможна установка панорамных окон на фронтон
  • Оригинальный внешний вид крыши

Шатровая

Скаты в данной крыше – это одинаковые треугольники, сходящиеся в одной вершине.

  • Отличный вариант для квадратных зданий
  • Равномерная нагрузка на все скаты — как следствие очень высокая прочность и надежность конструкции
  • Экономия средств за счет отсутствия фронтонов

Сложная

Крыша, которая помимо четырех скатов имеет дополнительные фронтоны, окна и другие элементы, называется сложной. Для расчёта и монтажа как правило требуется подбирать высококлассных специалистов.

  • Уникальный внешний вид — позволяет воплотить самые смелые идеи
  • Возможно возведение сложных архитектурных форм
  • Можно оборудовать окном или балконом и получить жилое помещение с естественным освещением

Из чего состоит четырехскатная крыша?

Кардинально ее строение не отличается от схематики двухскатной крыши, но имеет дополнительные элементы несущих конструкций. Как правило такая крыша имеет:

  • Мауэрлат
  • Лежни
  • Стропила
  • Стойки и шпренгели
  • Коньковый брус или прогон
  • Затяжки или ригели
  • Нарожники
  • Подкосы и ветровые балки
  • Кобылки

устройство, виды, как сделать самому


Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Преимущества

  1. Отсутствие вертикальных фронтонов значительно понижает аэродинамическое сопротивление крыши. Такие здания рекомендуется строить в регионах с большими значениями ветровых нагрузок. Вальмовая крыша имеет одинаковые показатели парусности со всех сторон, во время строительства зданий нет необходимости учитывать розу ветров в данном регионе.

    Стропильная система четырехскатной крыши

    Устройство и конструкция четырехскатной крыши

  2. Небольшой угол наклона скатов дает возможность существенно увеличивать величину свеса стропильных ног. Четырехскатная крыша одновременно может служить навесом для веранды, повышает защищенность фасадных стен от негативного воздействия осадков.
  3. Линейные параметры крыши позволяют органично сочетать новые строения с существующим стилем старых одноэтажных построек. Это очень важно в городах, где местные власти пытаются сохранить первоначальный исторический вид застроек.

Четырехскатная крыша двухэтажного загородного дома. Большие свесы хорошо защищают стены от дождя и снега

Недостатки

  1. Техническая сложность. Такие крыши могут рассчитывать и строить только высокопрофессиональные специалисты. Без большого практического опыта строительных работ правильно построить вальмовую крышу невозможно.

    Наклонные мансардные окна следует не забывать закрывать во время сильного дождя, иначе на полу будет лужа

  2. Большие потери кровельных материалов. Вальмовая крыша имеет четыре примыкания скатов, в каждом необходимо подрезать кровельные покрытия. Это приводит к увеличению непродуктивных потерь дорогостоящих материалов и, как следствие, к возрастанию сметной стоимости сооружения.
  3. Небольшое чердачное пространство. Малые параметры по высоте и ширине, необходимость монтажа дополнительных опор и раскосов стропильной системы значительно уменьшает размеры чердачного пространства. Вальмовые крыши не используются во время строительства мансардных помещений. А это в настоящее время очень востребованные проекты домов, позволяют при минимальных финансовых потерях существенно увеличивать площадь жилых помещений.

Окно, встроенное в скат крыши, может быть и вертикальным. Такое окно называют «летучая мышь». Встроенное в кровлю из натурального шифера или металлочерепицы, смотрится очень эффектно

Еще один вариант встройки в крышу полноценных окон

Как видим, преимущества четырехскатной крыши сомнительны, а недостатки весомые.

Практический совет. Профессиональные строители рекомендуют выбирать четырехскатные крыши только в исключительных случаях, когда другие варианты по различным причинам неприемлемы.

Виды четырехскатных крыш

В каждой стране есть свои строительные традиции и предпочтения стилей. Какие виды вальмовых крыш используются архитекторами?

Таблица. Виды четырехскатных крыш.

Вид вальмовой крышиКраткое описание
КлассическаяСамая простая крыша, имеет два вальмовых ската правильной треугольной формы и два наклонных в форме трапеций. Чем ниже угол наклона скатов, тем больше можно делать свес для защиты фасада и придомовой территории.
ШатроваяВсе скаты сходятся в одной точке, конек крыши отсутствует. Используется в качестве покрытия зданий правильной квадратной формы.
Датская вальмовая крышаУдачная попытка усовершенствовать классические вальмовые крыши. Вальмовые скаты немного опущены, что позволяет устанавливать небольшие окна. Имеет существенный недостаток – за счет установки окон еще более усложняется и так непростой монтаж стропильной системы. Есть более сложные варианты такой крыши – над окном делается еще один небольшой вальмовый скат.
ПолувальмоваяИмеет невысокие фронтоны и над ними небольшие вальмы. Особенность такой конструкции – все стропильные ноги упираются на параллельные несущие стены. За счет этого немного упрощается конструкция и увеличивается чердачное пространство.

В датскую крышу можно встроить полноценные вертикальные окна

Еще одна разновидность сложной датской вальмовой крыши с двумя скатами в коротком торце

Ломаная форма крыши позволяет рациональней использовать пространство мансарды, но обходится дороже

Ломаная четырехскатная крыша — отличительная черта традиционной архитектуры Китая, Японии и Кореи. Только излом они делают не в ту сторону, в которую привыкли мы

Эта крыша вальмовая, но скатов намного больше, чем четыре. Но принцип, по которому собирается стропильная система — такой же, как у простой четырехскатной

Универсальных рекомендаций по выбору типа четырехскатной крыши нет, каждый застройщик должен принимать решение самостоятельно или после консультаций с архитекторами. Но всегда следует помнить, что есть иные, более дешевые и удачные варианты стропильных систем.

Подготовительные работы

Перед тем как сделать вальмовую крышу, нужно принять несколько конструкторских решений, а именно:


Таблица расчета шага стропил вальмовой крыши

  • шаг стропил;
  • сечение стропил и накосных ног;
  • угол наклона кровли.

Шаг стропил зависит от назначения подкровельного пространства и ширины здания. Чем больше пролет стропильной ноги, тем меньше придется принимать шаг. Если пространство под крышей будет использовано как мансардный этаж или отапливаемый чердак, потребуется дополнительное утепление.

Утепление проводят с помощью трех видов материалов, в зависимости от которых подбирают шаг:

  • жесткие плиты минеральной ваты – шаг стропил 58 или 118 см;
  • пенополистирол (пенопласт или экструдированный) – шаг стропил – 60 см;
  • пенополиуретан (пена) – любой шаг.


Схема установки стропил в соответствии с мансардными окнами
Эти значения обусловлены удобством рабочих. Если принять шаг несущих конструкций 58 см при использовании минеральной ваты, то будет обеспечен удобный монтаж стандартных плит шириной 60 см.

Производитель рекомендует, чтобы теплоизоляционный материал был на несколько сантиметров шире, чем расстояние между стропильными элементами в чистоте, это обеспечит максимально плотное прилегание и предотвращение появления щелей и мостиков холода. Назначение размера 118 см предусматривает укладку плит в две полосы по ширине.

При применении пенополистирола стандартной ширины 60 см предусматривать установку с распором не требуется. Материал удерживается между несущими конструкциями за счет клея, специальных гвоздей и нижней обрешетки. Щели между деревянными элементами и плитами теплоизоляционного материала заполняют монтажной пеной или герметиком.

Пенополиуретан в виде пены снимает требования к шагу стропил. Материал может принять любую, заданную ему форму, что обеспечивает свободу действий в этом вопросе.

Если устанавливаются мансардные окна, их размеры также нужно учесть. Расстояние в свету между наклонными балками принимают на 4-6 см больше ширины окна. Если утепление крыши не предусмотрено, выбирают удобный шаг стропил, обычно это 1 метр.


Опирание накосных стропильных ног на шпренгель

Сечение стропил принимается расчетом, но в общем случае можно указать следующие значения:

  • 5х15 см для пролетов до 3 м;
  • 5х20 см для пролетов до 4 м;
  • 7,5х17,5 для пролетов до 5 м;
  • 7,5х200 для пролетов до 6 м.

Значения приведены для шага стропил 0,9. При увеличении расстояния, требуется увеличивать и сечение. Сечение накосных ног тоже принимается чуть больше.

Пошаговая инструкция по строительству четырехскатной крыши

Для примера рассмотрим вариант самой простой из перечисленных типов вальмовых крыш – классический. Но даже такая простая конструкция вальмовой крыши намного сложнее, чем любая двухскатная.

Стандартная конструкция четырехскатной крыши с опорой в зоне конька

Варианты стропильной системы шатровой крыши. На схеме слева угловое стропило (накос) опирается на шпренгель, аналогичное решение можно использовать для всех типов вальмовых крыш

Важно. Приступать к строительству вальмовой крыши можно только после того, как профессионалы сделали все расчеты. Оптимальный вариант – заказать проект дома в соответствующих организациях. Это обойдется значительно дешевле, чем восстановление конструкции после ее разрушения.

Калькулятор расчета площади вальмовой или шатровой крыши

Перейти к расчётам
Строительство четырехскатной крыши состоит из нескольких этапов, нужно подробно рассмотреть каждый из них.

Балки перекрытия и мауэрлат

Цены на различные виды бруса

Брус

Перед началом сооружения стропильной системы проверьте геометрию коробки дома, все стены должны быть параллельными. Согласно требованиям строительных норм допускаются отклонения по углам здания не более двух сантиметров. Если этот параметр превышен, то корректировку придется делать за счет изменения длины различных элементов стропильной системы.

Вначале нужно проверить геометрию коробки дома

Довольно часто план фундамента не предусматривает несущей стены по центру дома, архитекторы планируют две несущие перегородки на равном удалении от фасадных стен. Такая планировка здания вносит коррективы в план стропильной системы, нужно предусматривать специальную вертикальную конструкцию («табуретку») для восприятия вертикальных нагрузок на стропильные ноги, в том числе и самые длинные угловые. Один конец стропилины будет опираться на мауэрлат, середина около конька на прогон, а второй конец в коньке. Разумеется, что эти дополнительные нагрузки должны учитываться во время проектирования, а элементы стропильной системы выдерживать все усилия с коэффициентом запаса прочности. Для жилых зданий он не менее 1,4, то есть стропильная система должна выдерживать фактические усилия, на 40% превышающие максимальные расчетные.

Шаг 1. Установите балки потолочного перекрытия. Они ложатся на брус, устанавливаемый на стену в специальную нишу немного ниже армированного пояса для мауэрлата. Между брусом и стеной обязательно надо положить гидроизоляционный слой, лучше и дешевле пользоваться обыкновенным рубероидом.

Рубероид крепится строительным степлером

Укладка бруса

Если такая ниша в проекте не предусмотрена, то балки перекрытия устанавливаются непосредственно на мауэрлат. Но этот способ уменьшает и так небольшую высоту чердачного помещения. Лучше самостоятельно залить армирующий пояс и предусмотреть нишу.

Брус ничем к стене не фиксируется, на него действуют только вертикальные нагрузки. Рубероид на полосы можно резать болгаркой, так намного удобнее и быстрее, рекомендуется использовать два слоя гидроизоляции. Полосы гидроизоляции фиксируются к брусу степлером.

Уложены балки потолочного перекрытия

Важно. На те стены, где планируется установка вертикальных ног «табуретки», нужно класть широкие доски. За счет этого равномерно распределяется дополнительная нагрузка стропильной системы на всю поверхность кладки. Армопояс надо заливать на одном уровне с перемычками.

Расстояние между балками потолочного перекрытия должно учитывать размеры утеплителя. Как правило, это ширина материала минус 1–2 сантиметра, для балок перекрытия применяется доска 50×150 мм. Сразу заготовьте перемычки для балок и используйте их как шаблон для регулирования всех расстояний. Перемычки прибиваются гвоздями и делают конструкцию перекрытия жесткой. Длина гвоздей не менее 120 мм, вбивать их нужно немного наискосок. Если этого не делать, то возникает большая вероятность растрескивания пиломатериала. Если доски для балок перекрытия имеют значительный разброс по ширине, то работы немного усложнятся, придется больше времени терять на замер перемычек и пилить их по отдельности.

Перемычки прибиваются гвоздями

Используются гвозди 120 мм

Шаг 2. Установите мауэрлат. Максимально выровняйте поверхность армирующего пояса, перепад по высоте не должен превышать пяти миллиметров на погонном метре. В какой очередности монтировать конструкцию?

  1. По углам фасадных стен просверлите отверстия, они должны располагаться точно по центру. Глубина отверстий не менее высоты двух рядов кладки, таким образом делается перевязка и увеличивается устойчивость металлических закладных (анкеров). Расстояние между отверстиями по длине и ширине дома должно быть идеально одинаковым, проверьте углы. Делать это следует путем измерения диагоналей, как и при разбивке фундамента на местности.
  2. Натяните нитки и по ним высверливайте отверстия по длине стены с шагом примерно 1,5–2,0 м.

    Установленные анкеры

  3. Установите в отверстия анкера. Их можно делать из строительной арматуры периодического профиля, катанки или шестигранника соответствующих диаметров, но в верхней части обязательно должна быть резьба. Для мауэрлата достаточно анкеров диаметром 8 мм.
  4. Замерьте расстояние от каждой шпильки до края стены и запишите этот параметр на горизонтальной поверхности армирующего слоя. Это намного ускорит дальнейший процесс установки мауэрлата.

Расстояние записывается на поверхности армирующего слоя

Отрежьте по размерам брус под мауэрлат, подготовьте соединения в четверть.

Подготовка бруса

Цены на популярные модели дисковых пил

Дисковые пилы

Создаются соединения в четверть

Поднимайте по очереди заготовки на верх стены, положите рядом со шпильками и отметьте места высверливания отверстий. Делается это при помощи угольника. Приставьте его катет к одной стороне бруса, а второй подведите к шпильке и нарисуйте линию. Проделайте такую же операцию и с другой стороны шпильки, на поверхности бруса должно быть две параллельные линии. Теперь перенесите расстояние, записанное на армирующем поясе, на брус и сделайте метку центра отверстия.

Заготовки укладываются рядом со шпильками

Отмечаются места сверления отверстий

Высверлите отверстие и уложите мауэрлат на место. Не забывайте постоянно делать гидроизоляцию. С большим усилием затяните гайки и прижмите мауэрлат к армирующему поясу. По такому же алгоритму укладывайте оставшиеся элементы по периметру дома. Все готово – можно начинать строить стропильную систему.

Сверлятся отверстия

Гидроизоляция пристреливается степлером

Затягиваются гайки

Изготовление опорных горизонтальных прогонов

Профессионалы между собой такую конструкцию называют «табуретка». Это очень ответственный элемент стропильной системы, двух одинаковых вариантов на все случаи жизни не существует. Мастер должен принимать конкретное решение на месте с учетом особенностей дома и стропильной системы. Но как мы уже отмечали, идеальный вариант – сооружать четырехскатную стропильную систему по проекту. Он обязательно нужен для всех жилых строений, без проекта дом нельзя сдавать в эксплуатацию. Это значит, что к нему не подключат инженерные коммуникации, в нем не пропишут жильцов, его нельзя продавать или завещать по наследству. Юридически строение не существует, не имеет стоимости, непригодно для жилья. Так что обязательно заказывайте изготовление проектной документации.

Готовое перекрытие и мауэрлат

Все стороны «табуретки» должны располагаться на одинаковом удалении от мауэрлата, в противном случае возникнет проблема с креплением стропильных ног.

Схема сбора табуретки

Шаг 1. Положите доски плашмя на несущие стены внутри дома. Над досками натяните нить поверх мауэрлата и проверьте зазор между ней и поверхностью досок. Этот параметр нужно обязательно проверять. Дело в том, что мауэрлат может не быть идеально горизонтальным, доски на несущих стенах иметь различную толщину и т. д. А нам надо добиться максимально горизонтального положения прогонов, оно оказывает важное влияние на устойчивость стропильной системы. Длина вертикальных опор измеряется отдельно для каждого элемента и должна учитывать перепад по высоте.

Доски укладываются плашмя

Шаг 2. Временно закрепите опоры диагональными распорками, установите их в вертикальном положении. Можно пользоваться обыкновенным уровнем, но наиболее точный результат дает отвес. Кстати, профессиональные строители при изготовлении стропильной системы для измерений отдают предпочтение отвесу и гидравлическому уровню в виде заполненного водой шланга небольшого диаметра. Эти измерительные приборы имеют самую высокую точность и не зависят от правильности настройки или добросовестности производителя.

Установка опор

Процесс монтажа, чертеж

Шаг 3. Установите на вертикальные опоры балки прогонов, соедините все элементы в единую жесткую конструкцию.

Фото собранной конструкции

Практический совет. Бывают случаи, когда из-за слишком большого расстояния между внутренними перегородками дома нет возможности в нужном месте сделать упор. Тогда надо предусматривать на «табуретке» дополнительные боковые подкосы и к ним крепить прогон. Подкосы монтируются после выравнивания пространственного положения «табуретки» по всем осям. Имейте в виду, что от точности выставления мауэрлата и горизонтальных прогонов во многом зависит прочность и устойчивость стропильной системы четырехскатной крыши. Кроме того, имея все размеры можно сделать рабочий чертеж элементов стропильной системы (рядовых и накосных стропил, раскосов, нарожников, упоров), это намного облегчит и ускорит строительные работы. Не надо будет терять время на замер каждого элемента на чердаке, а потом опускаться на землю для его изготовления. На практике доказано, что время, потерянное на подготовку чертежа, непременно многократно окупается в период изготовления стропильных ног.

Изготовление и монтаж стропил

На чертеже есть угол наклона скатов и высота прогона, эти исходные данные позволяют легко рассчитать длину стропилин, расстояние между запилами и их глубину. Размеры надо перенести на доску.

Важно. Проверьте состояние досок для стропилин, они должны быть ровными, без изгибов, повреждений болезнями древесины и трещин. Нагрузка на эти элементы максимальная, рекомендуется для стропильной системы использовать пиломатериалы не ниже первого сорта.

Шаг 1. Вырежьте по размерам одну стропильную ногу, не поленитесь подняться на дом и проверить ее. Причем не только в одном месте, а по всему периметру строения. Обнаружились ошибки – поправьте их. Первая стропилина используется в качестве шаблона, по ней изготавливаются все оставшиеся. Количество зависит от размеров дома, угла наклона крыши, ветровой и снеговой нагрузок. С учетом этих усилий рассчитываются размеры досок, самостоятельно сделать это сложно.

Подготовка стропильной ноги

Первая стропилина используется в качестве шаблона

Размечать углы среза проще угольником Свенсона, это очень удобный, точный и полезный для столяров инструмент. Непонятно, почему в Америке с ним работали с 1925 года, а к нам он попал совсем недавно и считается современным измерительным инструментом. Кстати, и большинство ручных электроинструментов придумали иностранные инженеры, над чем десятилетиями в поте лица трудились отечественные – большая государственная тайна.

Угольник Свенсона метрический

Шаг 2. Поднимите на дом и установите на место четыре рядовые стропилины, проверьте их положение. Если все в норме, ставьте на место конек и прибивайте к нему стропила. Прибивать нужно вначале два крайних элемента, после проверки положения между ними натягивается нить и по ней фиксируются все оставшиеся. Это очень важный момент, стропильные ноги должны располагаться строго в одной плоскости.

Установлены четыре рядовые стропилины

К коньковому брусу стропила прибиваются тремя гвоздями: два с боков наискось, а один сверху. Этого вполне достаточно, нагрузки на разрыв незначительные.

Шаг 3. Сделайте чертеж угловых (накосных) стропилин, согласно полученным данным вырежьте элементы. В большинстве случаев для таких длинных стропил приходится наращивать доски. Выполнить это несложно, в Интернете есть подробная информация о различных способах наращивания. Выберите для себя самый подходящий, постарайтесь, чтобы место соединения было как можно ближе к подпоркам или раскосам. В любом случае, оно не имеет прочности целой доски, надо принимать меры предосторожности и уменьшать усилия на изгиб.

Подготовлены накосные стропила

Шаг 4. Поставьте шпренгель под накосными стропилами. Он состоит из следующих элементов:

  • опорная балка, упирается на мауэрлат;
  • боковые раскосы, прибиваются к стропилине и опорной балке;
  • вертикальный упор, усиливает стропилину.

Элементы шпренгеля

Шпренгель выполняет две задачи: снимает напряжение стропилины на изгиб и выдерживает боковые ветровые нагрузки на крышу дома. Такие элементы делаются для каждой наклонной стропилины. Желательно, чтобы место наращивания стропилины располагалось над шпренгелем.

Шпренгель имеет сразу несколько функций

Для выравнивания накосной стропилины натяните нитку и при помощи шпренгеля выровняйте ее положение. Чтобы вертикальная опора не соскальзывала, зафиксируйте ее положение упорным бруском, приколоченным к стропилине. Для дополнительного повышения устойчивости наклонных стропилин подоприте их подкосами, нижний конец должен упираться о вертикальную опору «табуретки». Поставьте подкос под углом 90° к стропилине, это предотвратит соскальзывание элемента.

Стропилина подперта подкосом

Если стропильная система висячая, то для фиксации ног нужно использовать металлические угольники, во всех остальных случаях достаточно обыкновенных гвоздей. Если доски для стропил очень короткие, то к ним нужно прибить кобылки.

Готовая стропильная система

Цены на различные виды крепежа для стропил

Крепеж для стропил

Шаг 5. Натяните нитку по краю карнизного свеса и разметьте все стропила. Срезы лучше размечать при помощи угольника или простого шаблона. Второй вариант быстрее и точнее. Подрежьте по разметке стропила, прибейте ветровую доску и первый брусок контробрешетки.

По краю карнизного свеса натянута нитка

Для разметки используется простой шаблон

Ветровая доска

На холодной крыше пленку можно не использовать. Она нужна лишь для минимизации протечек в случае нарушения герметичности основного покрытия и незначительного уменьшения конденсата, решение принимайте самостоятельно.

Шаг 6. Устанавливайте обрешетку под покрытие, шаг зависит от типа кровельного материала.

Практический совет. Для повышения несущих характеристик и устойчивости крыши можно дополнительно закрепить стропильные ноги стяжками, установленными над горизонтальными верхними прогонами.

Стропильные ноги дополнительно закреплены стяжками

Монтаж кровельных покрытий

После того как настелена пленка, сделайте контробрешетку под металлическую черепицу. Мягким кровлям контробрешетка и пленка не нужна. Для металлической черепицы шаг первых двух досок обрешетки 30 см, для всех остальных 35 см. На коньке доски следует размещать таким образом, чтобы к ним можно было зафиксировать металлический коньковый элемент.

Контробрешетка под металлочерепицу

Важно. Если использовалась пленка, то в коньке нужно оставить продухи для естественной вентиляции деревянных конструкций.

Крыша из металлочерепицы

Следите за тем, чтобы стропила были поставлены правильно и точно в одной плоскости, это исключит необходимость выравнивания обрешетки. Покрытие крыши выполняются по широко известным технологиям и с учетом рекомендаций производителей. Если на крыше будут установленные вентиляционные отверстия или дымоходы, то для герметизации лучше использовать специальные доборные элементы, они реализуются в комплекте с кровельными покрытиями. Отводной желоб фиксируется после подшивки, не забывайте делать уклон для отвода воды.

Видео — Скатная крыша. Теплофизика.

Материалы для монтажа кровли

Как и двускатная, вальмовая крыша состоит из мауэрлата, затяжек, стропил, опорных стоек, конькового бруса и обрешетки. Отличие второй конструкции состоит в расположении стропил и их длине. Для четырехскатной крыши рекомендуется использовать пиломатериал из сосны или лиственницы, хорошего качества, без дефектов, с максимальной влажностью 22%.


Крепление мауэрлата к стене

Стропила изготавливают из досок сечением 50х100 мм; если же площадь крыши очень большая, лучше брать доски 50х200 мм. Для мауэрлата нужен цельный брус сечением не меньше 150х150 мм. Дополнительно потребуются металлические шпильки с резьбой для крепления мауэрлата, доски для обрешетки и накладные металлические пластины, с помощью которых производится соединение деревянных элементов.


Металлические шпильки с резьбой для крепления мауэрлата

Пиломатериал перед сборкой кровли обязательно пропитывают антисептическим средством.

В процессе работы потребуются инструменты:

  • ножовка;
  • строительный уровень;
  • отвес и рулетка;
  • молоток;
  • дрель;
  • шуруповерт;
  • стамеска;
  • дисковая пила.

Расчет материала и площади четырехскатной крыши

Строительство дома является очень ответственным и дорогостоящим проектом, при этом один из наиболее сложных и затратных этапов – это строительство крыши. Правильный расчет ее площади может значительно сократить расходы на её возведение. В связи с этим необходимо четко осознавать порядок и методику выполнения расчета площади кровли. Первым делом нужно определить тип крыши, для которой будет выполняться расчет. Всем кто ищет ответ на вопрос, как рассчитать четырехскатную крышу будет полезна наша статья.

На сегодня различают следующие виды кровли, которые отличаются своей конструкцией:

  • односкатная;
  • двухскатная;
  • четырехскатная;
  • полувальмовая;
  • мансардного типа;
  • шатровая крыша;
  • 4-скатная шпилеобразная.

Независимо от типа кровли, при закупке строительных материалов правильность произведенных расчетов имеет решающее значение. Учитывая тенденцию к постоянному росту цен на все стройматериалы, точное определение площади крыши станет эффективным способом для экономии денежных средств. А сама расчетная методика не столь сложная, она требует внимательности, знания школьного курса геометрии, знания геометрических параметров здания и конька, а также правильных названий элементов конструкции кровли.

Площадь четырехскатной крыши

Самым популярным сегодня вариантом кровли является четырехскатная, которая предполагает наличие 4-х скатов, расположенных под углом к основанию.

Чтобы рассчитать площадь четырехскатной крыши нам понадобится:

  • рассчитать эту величину для каждого ската;
  • сложить вместе полученные значения.

Очень важно проверить результаты своих расчетов несколько раз, иначе в итоге можно получить излишки или дефицит строительного материала.

В большинстве случаев все строительные и проектные компании имеют в качестве исходных данных проекцию крыши, то есть площадь основы под ней. Перед началом расчетных работ разобьем зону проекции на простые составляющие фигуры: трапеции, треугольники, прямоугольники и квадраты. Формула расчета площади каждой из этих фигур хорошо знакома каждому школьнику, поэтому потребуется немного времени, чтобы при помощи калькулятора получить результат. Взяв во внимание, что каждый элемент проекции находится под углом, следует умножить его площадь на принятый косинус угла наклона скатов. После сложения всех полученных результатов получим площадь четырехскатной крыши. Как видно из описания, посчитать эту величину не вызовет особых сложностей у людей со средним уровнем знаний школьного курса геометрии. По этой причине многие строители возлагают функции по выполнению столь ответственных задач на своих производственных работников: прорабов, работников технического надзора и других инженерно-технических работников.

Одним из важных условий является производство расчета по карнизному свесу, а не краю постройки, иначе результат будет неверным.

Площадь четырехскатной крыши рассчитывается с соблюдением следующих правил:

  • необходимо учитывать площадь следующих элементов: вентиляционные каналы, дымоходы, мансарду и её окна;
  • длину ската измеряют от нижней части конька до верхней части карниза;
  • для парапетов, свесов и брандмауэров следует добавить 5% длины;
  • для того чтобы рассчитать необходимый расход строительного материала, нужно знать тип кровельного покрытия, так как каждый из них имеет свои нормы расхода;
  • при покрытии битумной черепицей или рулонными материалами длина скатов уменьшится минимум на семьдесят сантиметров.

Следует знать, что рулонные материалы наиболее экономичный вариант покрытия крыши со сложной формой. Они идеально ложатся практически на любую поверхность, их монтаж не вызывает сложностей и проходит в минимальные сроки.

Расчет кровельных материалов

Приобретение кровельных материалов сопровождается значительными финансовыми тратами, оптимизация которых сможет сэкономить огромные суммы денег. По этой причине при расчете площади 4-х скатной крыши для закупки кровельного материала, необходимо учитывать следующие особенности:

  1. Покрытие из шифера. Чтобы рассчитать квадратуру кровли под шиферное покрытие следует четко знать габариты дома и ширину свеса. Зная эти параметры, можно легко вычислить искомую величину по формуле: длину дома следует сложить с шириной двух свесов, после чего умножить на сумму ширины дома и ширины двух свесов и умножить на косинус угла наклона свесов. При закупке шифера следует учитывать, что его листы укладывают внахлест, поэтому потребуется незначительный запас в размере 5% от общего количества.
  2. Покрытие из металлочерепицы. Для его расчета потребуется знать длину карнизных свесов по всему периметру здания, длину конька вдоль всей крыши, геометрические размеры дома, длину ендов и всех примыканий. При монтаже листов металлочерепицы оставляют до 15 % на прирезку, поэтому следует осуществить закупку с учетом необходимого коэффициента запаса.
  3. Покрытие из мягких и рулонных материалов. Наиболее распространенный вариант обустройства крыши для четырех скатов. Расчетная формула зоны покрытия аналогична той, которая производится под шиферное покрытие с учетом дополнительных затрат на ендовы и конек.

Используя несложную методику проведения расчетов по вышеуказанным формулам можно получить достоверный результат, который при грамотном подходе конвертируется в сэкономленные на закупке строительных и кровельных материалов деньги.

Четырехскатная крыша своими руками: фото, как сделать, устройство

Четырехскатная крыша обходится хозяевам дома дороже двускатной, ее сложнее монтировать, но если все правильно сделать, то кровля придаст дому чрезвычайно эффектный внешний вид.

Стропильная система четырехскатных крыш сложнее двускатных, но все неудобства на этапе монтажа окупаются за счет повышенной надежности и прочности.

Многоскатные крыши

Односкатные и двускатные крыши могут быть стильными и привлекательными, особенно если у автора проекта хороший вкус.

Но многоскатные крыши эффектны сами по себе, даже не обладая особым эстетическим чутьем или способностями архитектора, выбор в пользу четырех и большего количества скатов делает дом нестандартным.

Многоскатные кровли могут быть четырехскатными или многощипцовыми.

Основные виды четырехскатных крыш:

  • вальмовая кровля подходит для прямоугольных строений. Два ската вдоль конька имеют форму трапеции, а к коньку примыкают еще два ската треугольной формы;
  • полувальмовая крыша выглядит практически так же, но треугольные вальмы короче трапециевидных. Это одна из разновидностей мансардной кровли, которая позволяет устанавливать обычные окна;
  • датская и голландская вальмовые крыши тоже являются вариантами мансардных;
  • шатровая кровля предназначена для накрывания квадратных строений, все ее вальмы имеют равнобедренную треугольную форму.

Вальмовая четырехскатная крыша своими руками является более простым вариантом по сравнению с шатровой, у которой более сложная стропильная система.

Вот почему шатровую четырехскатную крышу своими руками стоит делать лишь с опытом кровельных работ за плечами.

Конструкция четырехскатной крыши по сравнению с двухскатными имеет ряд преимуществ и недостатков.

Стропильная система вальмовых крыш легко позволяет оборудовать жилое помещение под кровлей, то есть выиграть значительное количество полезного пространства.

Фото:

У многих людей, выбирающих четырехскатные крыши, присутствует расчет на их долговечность, и это совершенно правильно!

Мало какая другая конструкция кровли отличается такой же устойчивостью к внешним воздействиям, как шатровая или вальмовая.

Если правильно все рассчитать, опираясь при монтаже на грамотно построенные чертежи, избежать ошибок в монтаже, то четырехскатная крыша не будет нуждаться в ремонте годами.

Ей будут нипочем обильные осадки и сильные ветры. Особенно низкой парусностью отличаются шатровые крыши – речь идет о незначительной способности воспринимать кинетическую энергию ветра.

Теплоизоляция кровли с жилым помещением под нею позволяет сэкономить на отоплении. Эстетический компонент – может, не основной по значению, но немаловажный плюс четырехскатных крыш.

Однако строительство четырехскатной крыши является куда более затратным делом, чем двускатной.

Некоторой экономии можно добиться за счет меньшего количества кирпичной кладки, но она не окупит затраты на стропильную систему.

Видео:

При обустройстве мансарды под четырехскатной крышей будет меньше места, чем под двускатной, исключение составляет вальмовая кровля.

Если забыть закрыть наклонное мансардное окно во время дождя, то может натечь лужа. Если для кого-то это проблема, то лучше сразу спроектировать вертикальные окна.

Четырехскатная крыша как вызов

Возведение, реконструкция, ремонт и все, что связано с крышами – удовольствие не из дешевых.

Качественные кровельные, изоляционные и утепляющие материалы требуют значительных финансовых вложений, у хозяев дома может возникнуть искушение покрыть кровлю дома своими руками и таким образом сэкономить немалые деньги на хороших специалистах. Такой расчет понятен, но может подвести.

Если с двускатной крышей неопытному кровельщику справиться не так уж сложно, то без точного чертежа к четырехскатной крыше даже подходить не стоит.

Работы потребуют большого количества инструментов, включая электроинструмент, который, возможно, есть не у каждого, кто планирует строительство крыши своими руками.

Но самое главное – точный расчет и четкое понимание принципов, без которых монтаж четырехскатной кровли не будет удачным в полной мере.

Малейшая ошибка (непрочно закрепленный на углах мауэрлат, начало монтажа не с конька, недостаточно прочные основания для стоек) приведет к тому, что кровле может потребоваться ремонт куда раньше, чем вы рассчитываете.

Еще одна трудность заключается в необходимости использовать современные крепежные элементы из качественного металла. Будучи непрофессионалом, трудно представить, на чем можно или ни в коем случае не следует экономить.

Четырехскатная крыша своими руками – это риск, идти ли на который каждый владелец крыши должен решить самостоятельно.

Видео:

Трезвый расчет поможет определить, стоит ли экономия возможных неприятностей и если да, то как минимизировать вероятность их появления.

Один из способов – тщательно изучить видео и другие материалы о том, как построить четырехскатную кровлю.

Зная все нюансы, представляя процесс в теории, есть хорошие шансы, что на практике вам удастся избежать ошибок или, по крайней мере, вы будете знать, на каком этапе их вероятность высока и есть необходимость в консультации специалиста.

Второй способ – перестраховаться – заручиться поддержкой опытного кровельщика. Даже если установка стропил и монтаж кровельного материала по большей части будет вашей ответственностью, периодический контроль над процессом со стороны мастера поможет сориентироваться, все ли вы делаете правильно.

Кровельщик может провести расчет, сколько того или иного кровельного материала потребует площадь кровли.

Дело в том, что при покрытии одного и того же типа крыши может потребоваться разное количество кровельных материалов, что важно знать заранее.

Особенности подготовительного этапа

Точная схема, включающая все расчеты, чертежи и наброски будущей кровли – один из важнейших этапов кровельных работ, хоть и происходит он на бумаге или в компьютере.

Если до установки самой первой балки четко не понимать устройство четырехскатной крыши, которую предстоит возвести, то добиться успеха получится разве что случайно или интуитивно.

Это причина, по которой посчитать площадь, рассчитать количество материалов, разработать проект будущей кровли должен архитектор, даже если в дальнейшем, вплоть до последнего гвоздя, вы планируете вкладывать исключительно свой труд.

Сложность этапа проектирования четырехскатной кровли в огромном количестве составляющих элементов, каждый из которых должен выполнять возложенную на него задачу.

Фото:

Если хотя бы один из них не будет справляться, то проект под названием «крыша любимого дома» будет разваливаться как карточный домик, требуя постоянных переделок и доработок.

Грамотный архитектурный проект существенно упрощает монтажные работы, поскольку архитекторы подробно описывают каждый узел и соединение, и работа напоминает сборку конструктора по инструкции.

При этом остаются возможности допустить ошибку, но их вероятность значительно снижается.

Определение уклона скатов – важная часть проектных работ. Для четырехскатных кровель он варьируется в широких рамках 10 – 60º. От наклона во многом зависит выбор кровельного материала.

При минимальном угле лучше всего подходит шифер (асбестоцементный или еврошифер) или рулонное покрытие. 14 – 60º – диапазон металлических кровельных покрытий – фальцевого, металлопроката, металлочерепицы и так далее. Черепица кладется на крыши с уклоном 30 – 60º.

Чем большим будет угол наклона, тем больше потребуется кровельного материала, а чем угол будет меньшим, тем более основательная стропильная система потребуется, поскольку ей придется выдерживать больше снега.

При разработке проекта архитектор рассчитает наиболее оптимальный вариант крыши – висячие или наслонные стропила, какие и сколько дополнительных элементов необходимо, шаг размещения стропил.

Фото:

При этом учитываются все возможные виды нагрузок, которые придутся на крышу – от веса всех материалов кровельного пирога и оборудования, которое будет устанавливаться на кровле, до погодных условий и веса людей, способных одновременно на ней находиться.

Необходимо учесть и просчитать даже такой фактор, как степень возможной деформации стропильных досок и балок под действием различных факторов.

В качестве стропил лучше всего использовать брус хвойных пород прямоугольной формы с сечением. Антисептические пропитки обеспечивают долговечность дерева.

Стальной крепеж позволяет усилить стропильную систему четырехскатной кровли.

Установка четырехскатной крыши

Проект готов, и ничего не остается, кроме как сделать четырехскатную крышу. Сначала возводятся стропила, которые могут быть висячими и наслонными. Второй вариант дешевле и проще.

Конструкция стропильной системы включает следующие элементы:

  • мауэрлат – основание крыши, выложенное по периметру перекрываемого участка, служит основанием для стропил;
  • прогон – дополнительная опора, укладывается параллельно мауэрлату;
  • диагональные стропила упираются ногами о мауэрлат;
  • многопролетные конструкции предполагают использование стоек и подкосов;
  • стойки и подкосы упираются в лежень.

Таковы основные элементы стропильной системы, но возможны и дополнительные, например, ригели, которые используют для компенсации распоров – результата ошибок, допущенных в процессе возведения четырехскатной крыши.

Сначала сооружаются вспомогательные леса, которые позволят кровельщику комфортно работать в полный рост. Крыша, в том числе вальмовая, всегда начинается с конька.

К более длинным стенам постройки прибивается по вспомогательной доске, один из краев которой должен совпадать с центральной осью и натягивают шнурку, которая повторяет центральную ось. Стропила должны пересекаться точно под шнуркой.

Фото:


Мауэрлат укладывается по тому же принципу, что и для двускатной крыши, но на все стены здания. Диагональные стропила соединяют конек крыши с углами строения. На эти элементы стропильной системы придется максимальная нагрузка.

Правильная разметка диагональных стропил – залог симметричности крыши, необходимой для равномерного распределения нагрузки на всю конструкцию во избежание ее деформации.

Коньковый прогон должен располагаться строго горизонтально, к нему крепятся диагональные стропила.

Если стропила монтируются из двух частей, то место стыка обязательно усиливают вертикальной опорой.

Стык не повлияет на жесткость конструкции, если будет располагаться на расстоянии четверти своей длины сверху от конька.

Фото:


Когда основной каркас стропильной системы готов, устанавливаются стропила под обрешетку.

Стропильная система вальмовой крыши, кроме центральных стропил, которые крепятся к коньку, включает угловые стропила (нарожники). Они верхней частью опираются на диагональные стропила.

Возле углов вальм располагаются самые короткие нарожники.

Шаг размещения стропильных ног должен определить архитектор на этапе проектирования, но на каждый скат должно приходиться не менее трех центральных стропил.

После монтажа стропильной системы монтируется гидро-, паро- и тепло- (шумо-) изоляция, затем кладется кровельный материал.

Последний определяет состав кровельного пирога и выбор изоляционных материалов.

Видео:

Например, материалы с высокой теплоемкостью более требовательны к пароизоляции и вентиляции, чем с низкой теплоемкостью. Монтаж четырехскатной крыши можно считать законченным.

Чем строже вы будете следовать рекомендациям производителя и соблюдать технологию монтажа, тем дольше крыша не потребует ремонта в процессе эксплуатации.

Расчет металлочерепицы полувальмовая крыша онлайн калькулятор. Расчет материала и площади четырехскатной крыши

Строительство дома является очень ответственным и дорогостоящим проектом, при этом один из наиболее сложных и затратных этапов – это строительство крыши. Правильный расчет ее площади может значительно сократить расходы на её возведение. В связи с этим необходимо четко осознавать порядок и методику выполнения расчета площади кровли. Первым делом нужно определить тип крыши, для которой будет выполняться расчет. Всем кто ищет ответ на вопрос, как рассчитать четырехскатную крышу будет полезна наша статья.

На сегодня различают следующие виды кровли, которые отличаются своей конструкцией :

  • односкатная;
  • двухскатная;
  • четырехскатная;
  • полувальмовая;
  • мансардного типа;
  • шатровая крыша;
  • 4-скатная шпилеобразная.

Независимо от типа кровли, при закупке строительных материалов правильность произведенных расчетов имеет решающее значение. Учитывая тенденцию к постоянному росту цен на все стройматериалы, точное определение площади крыши станет эффективным способом для экономии денежных средств. А сама расчетная методика не столь сложная, она требует внимательности, знания школьного курса геометрии, знания геометрических параметров здания и конька, а также правильных названий элементов конструкции кровли.

Площадь четырехскатной крыши

Самым популярным сегодня вариантом кровли является четырехскатная, которая предполагает наличие 4-х скатов, расположенных под углом к основанию. Чтобы рассчитать площадь четырехскатной крыши нам понадобится :

  • рассчитать эту величину для каждого ската;
  • сложить вместе полученные значения.
Очень важно проверить результаты своих расчетов несколько раз, иначе в итоге можно получить излишки или дефицит строительного материала.

В большинстве случаев все строительные и проектные компании имеют в качестве исходных данных проекцию крыши, то есть площадь основы под ней. Перед началом расчетных работ разобьем зону проекции на простые составляющие фигуры: трапеции, треугольники, прямоугольники и квадраты. Формула расчета площади каждой из этих фигур хорошо знакома каждому школьнику, поэтому потребуется немного времени, чтобы при помощи калькулятора получить результат. Взяв во внимание, что каждый элемент проекции находится под углом, следует умножить его площадь на принятый косинус угла наклона скатов. После сложения всех полученных результатов получим площадь четырехскатной крыши. Как видно из описания, посчитать эту величину не вызовет особых сложностей у людей со средним уровнем знаний школьного курса геометрии. По этой причине многие строители возлагают функции по выполнению столь ответственных задач на своих производственных работников: прорабов, работников технического надзора и других инженерно-технических работников.

Одним из важных условий является производство расчета по карнизному свесу, а не краю постройки, иначе результат будет неверным.

Площадь четырехскатной крыши рассчитывается с соблюдением следующих правил :

  • необходимо учитывать площадь следующих элементов: вентиляционные каналы, дымоходы, мансарду и её окна;
  • длину ската измеряют от нижней части конька до верхней части карниза;
  • для парапетов, свесов и брандмауэров следует добавить 5% длины;
  • для того чтобы рассчитать необходимый расход строительного материала, нужно знать тип кровельного покрытия, так как каждый из них имеет свои нормы расхода;
  • при покрытии битумной черепицей или рулонными материалами длина скатов уменьшится минимум на семьдесят сантиметров.
Следует знать, что рулонные материалы наиболее экономичный вариант покрытия крыши со сложной формой. Они идеально ложатся практически на любую поверхность, их монтаж не вызывает сложностей и проходит в минимальные сроки.

Расчет кровельных материалов

Приобретение кровельных материалов сопровождается значительными финансовыми тратами, оптимизация которых сможет сэкономить огромные суммы денег. По этой причине при расчете площади 4-х скатной крыши для закупки кровельного материала, необходимо учитывать следующие особенности .

Объемная и архитектурно выраженная вальмовая кровля неспроста становится день от дня популярнее. Даже самые простоватые проекты преображаются, если выбрать именно этот вид крыши. Но нужно быть готовым к определенным сложностям, ведь у такой структуры немало особенностей!

Ведь неспроста среди строителей существует убеждение, что в процессе такой крыши идет серьезный перерасчет кровельного материала и древесины для стропил.

На самом деле, чтобы этого не произошло, мы научим вас производить точный расчет вальмовой крыши и запасаться кровельным материалом так, чтобы излишек потом осталось немного.

Издавна самой распространенной формой крыши на Руси была двухскатная с фронтонами, украшенная резьбой. И только со временем появилась трехскатная, с одним фронтоном, и тростником или камышом в качестве покрытия.

И вот, наконец, в конце XIX века стали появляться классические четырехскатные кровли из соломы и очерета. Хотя привычной для российского народа они так и не стали, и особо распространены не были.

В основе современной – сложная конструкция из балок и стропил. В отличие от двухскатной крыши здесь есть не только скаты, но и хребты – пересечение скатов по горизонтали.

В процессе проектирования вальмовой крыши самая главная задача это правильно распределить нагрузку с расчетом веса кровли и площади, и при этом рассчитать все углы наклона каркаса. Здесь нужно будет взять во внимание шаг стропил, используемые материалы и качество древесины.

Конструкция вальмовой крыши состоит из двух противоположных треугольных и трапециевидных скатов.

Отличается тем, что треугольные скаты не крепятся к карнизу, а образуют собой ломанную линию с фронтоном. Такие крыши называются голандскими или датскими. И полувальмовая крыша куда сложнее по своему устройству, чем классическая четырехскатная.

Шатровые крыши устанавливают тогда, когда стены дома представляют собой форму квадрата. Такую крышу рассчитать проще всего, ведь все скаты здесь представляют собой одинаковые равнобедренные треугольники.

А вот одним из самых сложных и смелых архитектурных решений считается соединение сразу нескольких вальмовых крыш в одну систему, Г-образную или Т-образную. Их расчет намного сложнее, чем у обычных крыш, и здесь наверняка понадобится помощь специалиста.

Зато такие крыши идеально подходят для устройства комфортных жилых мансард и других разных помещений, для которых обычно нужны пристройки. Чем плохи последние? Дело в том, что любая пристройка создает дополнительную нагрузку на основной фундамент, и как он себя поведет в процессе эксплуатации – неизвестно.

Особенно, если в процессе его строительства были допущены ошибки, о которых мало кто подозревает. А в этом случае капитальные стены дома продолжаются на веранде или кухне, а вся крыша составляет одну целостную конструкцию. Хороша в плане архитектуры также угловая крыша Г-формы.

Варианты внутренних четырехскатных конструкций

Давайте внимательно рассмотрим, каких типов бывает вальмовая конструкция стропил и чем существенно они отличаются друг от друга. Классическая вальмовая крыша выглядит таким образом:


Так собирают вальмовые скаты из накосных стропил:

Накосные стропила разрешено обрезать на одну высоту, и тогда вся конструкция получается намного прочнее:

Устройство датской полувальмовой крыши выглядит уже так:

И, наконец, самые сложные в исполнении вальмовые крыши также нуждаются в точном расчете:


Кстати, когда речь идет о небольшой беседке, здесь вы можете рискнуть и воплотить в жизнь даже такой необычный проект с красивыми стропилами:


Расчет уклона с учетом всех нагрузок

Уклон вальмовой кровли делают в диапазоне от 5 до 60°. Действительно, здесь практикуется такой низкий уклон, и крыша выглядит почти плоской. А сам выбор угла больше зависит от применяемого кровельного материала и эксплуатационных характеристик, как сила ветра, шапка снега и др.

Как только вы определились с формой , нужно рассчитать ее прочность. А именно, насколько она окажется надежной в плане снеговых и ветровых нагрузок.

Про ветер, конечно, здесь можно переживать меньше всего, ведь вальмовая кровля наиболее защищена от подъемной силы – все благодаря тому, что все скаты у нее находятся под наклоном, и нет фронтонов.

А вот давление снега учитывать нужно, тем более, если дом построен в средней и северной полосе России. Обычно, когда речь идет о двухскатной крыше, то нередко приходится выбирать: делать ее более пологой, чтобы не сорвал ветер в бурю, или более острой, чтобы многотонная шапка снега спадала сама?

В случае с четырехскатной кровле можно смело повышать угол наклона скатов, если, конечно, вас не смутит увеличенная стоимость древесины для стропил и кровельного покрытия.

Чем выше наклон ската, тем вероятнее, что снег попросту сползет под своим весом. А на крыше с наклоном от 60° он вообще не остается. Это тот самый случай, когда коэффициент µ равен нулю. Для сравнения: при угле наклона в 40° он будет равен 0,66, при 45° – 0,5 и при 50° – 0,33.

Для мягких покрытий уклон может быть низким, так, для двух слоев нужны 15 градусов, а для трех допустимы 2-5°.

Также каждый вид кровельного материала требует свой уклон:

  • Мягкая черепица и ей подобные кладут на кровлю от 11°.
  • Для натуральной черепицы угол наклона не может быть меньше 25°, иначе в подкровельное пространство станет попадать вода.
  • Для шифера выбор вообще невелик – от 25 до 30°.

Кроме того, важно учитывать также снеговую нагрузку. Так, если в вашей местности снегопады внушительные, можно сразу забыть о малом уклоне. Т.к. снежная шапка, особенно слежавшаяся, способна весить только на одной крыше несколько тонн!

В таком случае можно обустраивать только крутой скат, и чем тот будет круче, тем больше материала для него понадобится. Кроме того, учитывайте и увеличенный нахлест материала на крыше сложной формы.

Измерение и вычисление сечения стропил

Так, если та не превышает 60 м 2 , то нужны желоба диаметром 125 мм, а если больше, чем 60 м 2 , тогда диаметр увеличивают до 150 мм. Количество самих же труба нужно рассчитывать из того факта, что на каждые 10 метров идет одна труба.

  • Шаг 1. Возьмите обычную рейку и найдите горизонтальную проекцию у промежуточной стропильной ноги.
  • Шаг 2. Теперь в таблице найдите ваш получившийся коэффициент уклона и умножьте его на представленный в ней коэффициент.
  • Шаг 3. Измерьте длину стропила от крепления нижней части стропила до конькового прогона.
  • Шаг 4. Далее находим длину свеса стропил или вычисляем ее при помощи теоремы Пифагора.
  • Шаг 5. Вычисляем длину угловых стропил.

Чтобы найти длину центрального стропила, на торце периметра дома нужно отметить центр, а на середине толщины конькового бруса точку а.

От этой точки нужно поставить отметку на линии проекции в горизонтали от центрального стропила до вертикальной стойки – это будет точка b. Теперь от точки – b нужно отмерить расстояние до торца конька, и получается точка с.

В итоге вы будете знать расстояние ab и bc, и остается найти длину центрального стропила ас. Формула, которая поможет вам вычислить это расстояние, выглядит так: а 2 +b 2 =с 2 . Чтобы получить более точное значение, воспользуйтесь коэффициентами пропорций.

По той же схеме вычисляют длину диагональных ребер и угловых стропил, и умножают полученное значение на коэффициент, который будет максимально близок к коэффициенту значению замеров.

Во время монтажа также производят свои замеры. Сначала на верхних торцевых частях мауэрлата по самому центру отмечают осевую линию, а по центру осевого бруса – линию центрального стропила.

Далее с шагом 60 см ставят отметки для промежуточных стропил на основании торца. После этого рассчитывается длина стропил от угла до центра торца. С противоположной стороны крыши парные стропила должны иметь такую же длину.

В этом вам поможет такая формула:

Крестообразные крыши сначала рассчитывают так же, как и обычные двускатные. Все зависит от того, какой формы скаты – треугольной или трапециевидной.

Сегодня бытует мнение, что достаточно сложно точно рассчитать кровельный материал для вальмовой крыши, ведь она имеет сложную форму и покрытие придется обрезать.

Но на самом дел все эти моменты можно просчитать, и мы сейчас расскажем, как именно. Вот приблизительная схема того, как укладывают кровельный материал на вальмовую крышу:


Итак, в первую очередь запланируйте 25 мм допуска на свес кровельного покрытия в карнизный желоб, причем это допуск может быть увеличен, если крыша имеет значительный уклон и или используются некоторые из систем водостока.

Также нужно запастись достаточным количеством реек для обрешетки: на каждый квадратный метр нужно 3 метра реек. Конечно, подрезать тут будет что:


Онлайн-калькулятор для расчета

Для упрощения выполнения расчетов мы спроектировали онлайн-калькулятор. Чтобы воспользоваться им, пожалуйста перейдите на . Там вы найдете все пояснения и сможете сэкономить время на проектировании.

Конструкция вальмовой кровли необычна. Сегодня её часто используют в частном домостроении. И причина не только в форме. Под кровлей легко можно расположить помещение, неплохо сэкономив на строительстве нового жилого пространства. Главное – правильно провести теплоизоляционные мероприятия. Но необходимо обозначить, что кровля этого типа – сооружение непростое. Поэтому важно точно провести расчёт вальмовой крыши, учитывая большое количество различных нюансов. Даже небольшие неточности могут понизить надёжность конструкции.

Устройство кровли

Относится вальмовая кровля к категории четырёхскатных крыш. Два противоположных ската у неё – это трапеции, два – треугольники. Стыкуются они между собой так называемыми угловыми стропилами, которые создают границы между скатами. Это несущие элементы вальмовой кровли, от сечения которых зависит несущая способность конструкции в целом.

Кроме угловых стропил в плане несущих конструкций, в вальмовой крыше есть и другие элементы:

  • коньковый брус, который является опорой для основного количества стропил;
  • стропильные ноги центральные, они опираются на мауэрлат крова одним концом, другим на конёк, располагаются в плоскости трапециевидного ската;
  • стропила вальмовые, формируют вальмовые скаты, упираются верхними концами на угловые стропила.

Плюсы и минусы вальмовой крыши

Прежде чем начать любое строительство каждый захочет познакомиться с особенностями сооружаемой конструкции.

К основным преимуществам вальмовой крыши специалисты относят следующее:

  • в конструкции отсутствуют вертикальные стороны. Такая особенность позволяет более надёжно противостоять давлению воздушных масс. Поэтому, если в вашей местности преобладают сильные ветра, то вальмовая крыша – это то, что вам нужно;
  • сама конструкции стропильной системы делает кровлю довольно прочной и мало подверженной деформации. Но такое будет истинным, если расчёт вальмовой крыши сделан правильно;
  • наличие четырёх скатов делает возможность создавать свесы по всему периметру дома, что позволяет более надёжно защитить стены от воздействий атмосферных осадков;
  • обладает привлекательным внешним видом.

Последнее обстоятельство может существенно помочь, если Вы решили встроить мансардный этаж в уже эксплуатируемое здание. В этом случае вальмовая крыша зрительно уменьшит высоту дома, что улучшит его эстетический вид.

Но и такая конструкции не лишена своих недостатков. В первую очередь, как уже говорилось выше, это довольно сложное устройство. Возвести такой кров, может быть под силу только при наличии определенных навыков. К тому же большое количество материалов увеличивает стоимость строительства объекта.

Еще одним недостатком вальмовой крыши является то, что скаты по всему периметру дома будут отнимать много свободного пространства. Такое обстоятельство может помешать постройки большой комнаты на мансардном этаже.

Следует помнить! Вальмовая крыша – это довольно распространенный вариант. Ее часто используют при желании иметь мансардный этаж или в местах с большими ветровыми нагрузками. Такой вариант кровли является прочной конструкцией, способной выдержать существенные атмосферные воздействия. Но решив его выбрать, необходимо приготовится к некоторым трудностям. Во-первых, вальмовая крыша довольно сложна. Во-вторых, вы должны быть готовы к большим расходам. Но самое главное – это сделать правильный расчет вальмовой крыши.

Угол наклона скатов

Это один из самых важных показателей, который рассчитывается в первую очередь. Всё зависит от типа кровельного материала, запланированного по проекту к покрытию кровельной конструкции. Потому что не все материалы для кровель могут выдерживать требуемые нагрузки от атмосферных осадков без учёта угла наклона ската.

Вот несколько соотношений:

  • угол наклона скатов при укладке на них профнастила не должен быть меньше 12°;
  • – 14°;
  • шифера – 22°;
  • битумной черепицы — 11°;
  • ондулина — 6°;
  • рулонных кровельных материалов – 3–5°.

Обратите внимание! Количество используемого материала для покрытия крыши зависит именно он наклона скатов. Чем круче конструкция, тем больше расходов. При этом увеличивается не только количество кровельного материала, но и элементов обрешётки, длина стропильных ног, количество утеплителя и защитных полимерных плёнок.

Поэтому производя расчёт вальмовой крыши, необходимо определиться с количеством используемых стройматериалов. Для этого придётся рассчитать площадь кровли .

Площадь кровельных скатов

Здесь всё достаточно просто потому что форма скатов – это геометрические фигуры, площади которых известны.

Площадь трапеции: S=(a+b)h/2, где «a» — длина конькового бруса, «b» — длина карниза, «h» — высота ската, то есть расстояние от конька до карниза по прямой.

Площадь треугольника: S=hb/2, где «h» — высота, то есть расстояния от карниза до торца конька, «b» — это длина карниза вальмового ската.

Подставляя в формулы значения размеров крова, определяется фактическая площадь скатов. А так как скатных конструкций по две, то их значения умножаются на «2». Затем оба полученных результата суммируются. Это и будет общая площадь вальмовой кровли.

Либо просто заполните поля предложенного ниже онлайн-калькулятора система сделает все

У четырехскатных крыш масса увесистых преимуществ. В их числе фигурируют эстетические качества и существенное снижение ветровой нагрузки. За счет отказа от фронтонных стенок сокращается итоговая стоимость сооружения. Однако в технологическом отношении вальмовые конструкции относятся к одному из наиболее сложных вариантов, нуждающихся в тщательном подборе пропорций и обязательном проектировании.

В обязательном порядке необходимо сделать расчет четырехскатной крыши, требующийся для безупречного результата строительства. Как это правильно сделать мы и будем разбирать в данной статье.

Типичные представители класса четырехскатных крыш – вальмовые и шатровые разновидности с соответствующим количеством скатных плоскостей. Основным признаком является отсутствие торцовых стенок, благодаря чему создается своеобразная «обтекаемая» форма.

Подобная конфигурация весьма популярна в регионах, характеризующихся высокой ветровой нагрузкой, активно востребована в областях с редкой растительностью и в горных районах.

Эффектные очертания вальмовых крыш послужили основанием для ощутимого расширения сферы использования. Означенные схемы применяют не только ради снижения действия порывистых ветров, но и из чисто архитектурно-дизайнерских соображений.

К тому же крыши с четырьмя скатами способствуют отводу дождевой воды, а при грамотном подборе крутизны еще и препятствуют накоплению снежных залежей.

Элементы крыши с четырьмя скатами

Из-за наклонного положения торцевых плоскостей, форма скатов этого вида конструкций далека от прямоугольника. По геометрическим показателям в вальмовых крышах их делят на две симметричные пары равнобедренных треугольников и трапеций. Треугольники, называемые вальмами, как раз и легли в основу технического термина. У шатровых крыш с квадратом в основании есть только вальмы.

Разберем устройство основного вальмового варианта как наиболее яркого представителя класса четырехскатных крыш. Если рассматривать их центральную часть без наклонных торцевых участков, то сложно не заметить сходства со стандартной двускатной крышей.


Сооружают центральную часть по аналогии с двухскатными конструкциями, применяя . Приоритеты у наслонного типа, согласно которому стропилины опираются на расположенную в вершине крыши прогонную балку. Она определяет коньковый излом или иначе ребро. Сам прогон устанавливается на прогонную раму, состоящую из стоек и уложенного горизонтально лежня. Жесткость рамы обеспечивает несколько ветровых связей.

Прогонную раму вальмовой крыши необходимо опереть на надежное основание. Оптимальную базу представляет несущая стена, расположенная в центре обустраиваемой коробки. Вместо одного центрального прогона в многопролетных вальмовых стропильных системах может быть два параллельных аналога, опирающиеся на две несущие стены.

В случае отсутствия несущих стен, пригодных для установки на них прогонной рамы, основанием для устройства вальмовой обязано стать мощное перекрытие. Оно должно выдерживать давление стропильной системы вместе с компонентами кровельного пирога и со всеми разновидностями атмосферных нагрузок.


При использовании в качестве перекрытия бетонных плит можно сооружать крышу любой степени сложности. Бетонное основание без проблем выдержит установку многочисленных конструктивных деталей, вес материала, мощные снеговые залежи в разжелобках. Особо рассчитывать детали четырехскатной крыши дома с подобным верхним перекрытием нет необходимости, если оно было проверено на сосредоточенное воздействие.

При устройстве балочного деревянного перекрытия прогонную раму устанавливают на толстый брус 100×200 мм или 150×200 мм, из которого его и сооружают. Из аналогичного материала выполняют сам прогон и лежень, если он используется в строительстве крыши. Подставки под стойки прогонной рамы укладывают в крест балкам перекрытия. Их, ветровые связи и подкосы стоек выполняют из бруса 100×150 мм.

Все сложность устройства четырехскатной конструкции заключается в устройстве опоры для вальм и сопряженных с ними зон основных скатов. Для этого углы коробки соединяют с коньковым прогоном диагональными стропилинами, именуемыми иначе накосными стропильными ногами.

Плоскость скатов в зоне расположения вальм формируют нарожники – укороченные стропильные ноги, устанавливаемые с шагом, равным шагу установки рядовых наслонных стропилин. Диагонали в некотором роде выполняют функцию конькового прогона, т.к. опирание коротких стропильных ног производится именно на них. Потому их чаще всего выполняют из сдвоенной доски, используемой для устройства стропильной системы.

Сшивание двух досок для устройства диагональных стропил позволяет решить несколько значимых задач одновременно:

  • Увеличивает несущую способность, благодаря чему насосная нога без повреждений и смещений относительно элементов системы держит вес кровельного пирога, осадков и обслуживающего работника при необходимости проведения ремонта.
  • Позволяет сформировать условно неразрезанную балку длиной, необходимой для перекрытия пролета от края конькового прогона до угла. Стандартной длины доски, применяемой в строительстве стропильной системы обычно для этого недостаточно. Сплачивание со смешением края доски позволяет увеличить длину и толщину.
  • Предоставляет возможность применять в строительстве системы доски одной высоты, что исключает необходимость в подгонке и дополнительных расчетах.

Проще говоря, с материалом одного размера существенно проще работать, где надо банально спаривая его, и применяя без сдваивания там, где не надо.

Когда накосной стропилине приходится перекрывать большой пролет, для обеспечения ее жесткости устанавливают дополнительные опоры. Их выполняют в виде стоек из бруса или спаренной доски, подкоса или шпренгельной фермы.

Дополнительные опоры используются в следующем порядке:

  • Если длина диагональной стропилины не превышает 7,5 м, жесткость конструкции обеспечивается одним подкосом. Низ его упирают в лежень, верх в стропильную ногу. Элемент располагают ближе к коньковому прогону, устанавливают под углом 45–53° по отношению к горизонту.
  • Если длина накосной стропильной ноги до 9 м, кроме подкоса используется еще одна опора. Это стойка или шпренгельная ферма, установленная на расстоянии в четверть пролета от угла коробки.
  • Если длина диагонального элемента больше 9 м, кроме перечисленных опор вводится еще одна стойка по центру пролета. На ж/б перекрытие ее устанавливают через гидроизоляцию прямо на основание. На деревянном перекрытии под нее устраивают горизонтальную балку-подставку.

Сращивание двух досок накосной стропилины выполняется так, чтобы места состыковки не приходились на опору. Отступить следует на расстояние равное 0,15×L, где L – это полная длина перекрываемого диагональю пролета.

Учитывая такое количество конструктивных нюансов, перед строительством вальмовой крыши необходимо все досконально спроектировать и рассчитать. В процессе создания проекта он, естественно, будет корректироваться и изменяться, чтобы в конечном итоге элементы системы смогли взаимосвязано работать.

Чердак как конструктивная составляющая

Все элементы четырехскатной кровельной конструкции могут быть объединены в цельную систему, т.е. не иметь чердака. Указанные виды крыш называют совмещенными. Их сооружают над мансардами или над хозяйственными постройками, в которых нет смысла отделять кровельную конструкцию от помещения верхним перекрытием. Если же они разделяются чердаком, крыши называются чердачными. Это наиболее распространенный в жилищном строительстве вариант.

Чердачное пространство четырехскатных конструкций редко обустраивают с целью эксплуатации. Дело в том, что скошенное положение всех скатных плоскостей существенно ограничивает полезную площадь. Помещение с просветом, достаточным для распрямления в полный рост, получается слишком маленьким, что особенно заметно, если загородное имение не отличается внушительными габаритами.

Если нет предпосылок для обустройства чердака, утепление проводят по верхнему перекрытию. Если все же планируется использование пространства, то теплоизоляцию закладывают между стропилинами. Ввиду перечисленных причин необходимо на стадии разработки собственного проекта определиться с назначением чердака, т.к. это решение повлияет на последующие расчеты.

Шаг установки стропильных ног

Шаг между стропилинами – обычно величина относительная, ее можно слегка увеличить или уменьшить в пределах, указанных производителем кровельного покрытия. Например, под стопила можно устанавливать через равные расстояния, значения которых находятся в интервале 0,6 – 0,9 м.

Разброс заметный, но практически не влияющий на несущую способность стропильной системы. Потому что при увеличении шага некоторое ослабление конструкции нивелирует обрешетка, для устройства которой берут брусок большего размера. Таким же образом поступают, если укладывать предстоит профнастил. А вот под битумную черепицу шагу позволено достигать значений в 1,0 – 1,2 м, потому что кровля укладывается на сплошную обрешетку из листовой фанеры.

Традиционный алгоритм выбора шага для конструкций без утеплителя заключается в разбивке стены на равные отрезки. При сооружении утепленной крыши ориентируются на ширину плит теплоизоляции, чтобы они смогли полностью заполнить пространство между стропилинами без прирезанных кусков.

Подбор угла наклона скатов

Определение верного наклона скатных плоскостей избавит от проблем в эксплуатации и многократно увеличит сроки службы кровельной системы. Указанный угол задает высоту конька и геометрические пропорции конструкции. Потому перед тем, как начать рассчитывать размеры стропилин для четырехскатной крыши, следует досконально разобраться с этим параметром.

Вальмовая конструкция может быть практически плоской, пологой и довольно крутой. В выборе угла наклона скатов есть огромное количество факторов, требующих безоговорочного учета, это:

  • Вес кровельного покрытия. Чем больше удельная масса материала, распределенного на один метр крыши в проекции на основание, тем круче должна быть конструкция. Таким способом снижается общая нагрузка на стропильную систему.
  • Размер элементов покрытия. Чем меньше детали штучной кровли, к примеру, керамической черепицы, тем больше вероятность просачивания воды через ее многочисленные соединения. Чем меньше стыков между крупногабаритными листами, тем более низким разрешено быть углу ската.
  • Регион строительства. В областях с обильным выпадением снега зимой скаты крыш принято располагать под углом от 45º, что полностью исключает задержку осадков на поверхности кровли. В местностях с внушительной ветровой нагрузкой оптимальная крутизна крыш 4 – 7º.
  • Высота дымоходной трубы. Учитывается для твердотопливных печей и каминов. Общая высота дымового канала должна быть не менее пяти метров с учетом отрезка за пределами кровли. Для небольшого одноэтажного домика с пологой крышей подобный вариант не подойдет, придется выбрать другой дымоход и тип отопительного агрегата.
  • Противопожарные требования. Необходимо соблюдать для чердачных конструкций. Размер чердака обязан обеспечивать сквозной проход по верхнему перекрытию высотой не менее 1,6 м. Минимальная ширина прохода 1,2 м.

Для небольших чердачных отсеков длиной до 2 м размеры прохода в обоих направлениях допускается уменьшить на 0,4 и 0,3 м соответственно.

Все вышеописанные обстоятельства необходимо учитывать при проектировании крыши. Без грамотного проекта нельзя приступать к расчетам. Не стоит пугаться многократных переделок и подгонок под реальный материал и специфику коробки дома. Корректировки неизбежны, но провести их лучше на бумаге или мониторе, чем исправлять на объекте.

Кроме того, на стадии проектирования нужно выбрать способ формирования карнизных свесов. Их можно обеспечить установкой стропильных ног с выпуском за мауэрлат и стену. Второй вариант – полное опирание спиленной в горизонт нижней пятки стропильной ноги на мауэрлат без выпуска за стену.

Алгоритм расчета нагрузки

Расчет несущей способности элементов конструкции производится по суммарной нагрузке в зимний период, т. к. именно в это время крыша нагружена больше всего. На стропильную систему давят снежные залежи, ветра, вес кровельного пирога и внутренней обшивки. При намокании масса утеплителя, к примеру, увеличивается, потому в расчетах принято применять коэффициент запаса.

Для расчета сечения стропильных ног общее давление снега, кровельного пирога и ветра складываются банальным способом, а результат перемножается на коэффициент запаса прочности 1,1. Полученное значение выражается в кг/м 2 , т.к. распределяется на условный квадратный метр площади.

Отметим, что для точных расчетов полученный результат необходимо перевести в линейную величину, которая должна выражаться в кг/м. Ведь стропила устанавливаются не сплошняком, а с заданным шагом, а суммарная нагрузка действует на крышу в целом. А нам нужно определить давление, действующее вдоль оси продольного элемента системы.

Для перевода в требующиеся нам единицы суммарную нагрузку следует помножить на шаг установки стропилин. Если итог не устроит, расстояние между стропилинами можно несколько расширить или сократить. Корректировкой площади сбора нагрузки производится уменьшение или увеличение ее значения.

Как найти нагрузку от снега и ветра

По правилам вычисление несущей способности элементов стропильной системы проводят по двум предельным состояниям:

  • На разрушение. Имеется в виду такое состояние стропильной системы, когда полностью исчерпан лимит прочности, выносливости, устойчивости. По-другому ее именуют расчетной нагрузкой, обозначающей максимально возможный предел, превышение которого приводит к полному разрушению конструкции.
  • На прогиб. Это состояние характеризуется развитием деформаций, в результате которых нарушаются соединения и раскрываются узлы. Называется нормативной нагрузкой, итогом превышения которой бывают внушительные прогибы. Конструкция в результате не разрушена, но без ремонта ее эксплуатация не представляется возможной.

В строительных организациях расчеты несущей способности проводятся для обоих состояний, чтобы исключить вероятность прогиба или разрушения проектируемой крыши. Чтобы облегчить себе задачу можно пойти простейшим путем и узнать у них требующиеся значения.

Частнику, намеревающемуся один раз спроектировать, рассчитать и построить крышу, не обязательно вникать во все премудрости и формулы. Достаточно уяснить, что для определения предельного состояния на разрушение понадобится нагрузка от массы снега.

Обозначим ее Q расч.сн. – это расчетное значение. Это и есть расчетное значение, для поиска которого при отсутствии других источников следует обратиться к карте районирования территории РФ, составленной по среднестатистической снеговой нагрузке.

Простейший путь получения нормативной нагрузки, которую мы обозначим Q норм.сн. состоит в умножении расчетного значения на коэффициент 0,7.


Т.е. действуем по следующей схеме:

  • Нашли свой населенный пункт на карте и выяснили, к какой зоне он относится.
  • Определили по таблице среднестатистическую величину расчетного значения нагрузки от осадков согласно типу региона.
  • Помножили расчетное значение на 0,7 для вычисления предельного состояния на прогиб.

Скатную крышу можно смело сравнить с холмом или скалой, возвышающейся над остальными точками рельефа. Понятно, что в зависимости от крутизны и направления ветра на подобной возвышенности снежные залежи буду распределяться неравномерно.

Потому для сложных в архитектурном отношении конструкций, имеющих несколько вальмовых ребер и ендов, применяется поправочный коэффициент µ.


В указанных ситуациях на оба предельных значения зачастую влияет угол наклона скатов и направление преобладающих ветров. Если в районе строительства наблюдается повышенная ветровая активность и изобилие осадков, то в расчеты коэффициент следует включить.

Ветровая нагрузка определяется схожим способом. Для ее вычисления необходимо воспользоваться соответствующей картой районирования с делением РФ на области с равными показателями давления ветра. Но на карте мы найдем не расчетную ветровую нагрузку W р, а значение, которое следует умножить на k (z) – коэффициент зависимости силы ветра от высоты z и c – табличный аэродинамический коэффициент.

Нормативное значение ветра находим по уже знакомой схеме умножением на 0,7.

Определение веса кровли

Общий вес кровли складывается из веса кровельного покрытия, приблизительное значение которого можно взять из приведенной выше таблицы, веса обрешетки и утеплителя, если он применяется в обустройстве крыши.

Массу обрешетки надо будет рассчитать, исходя из ее вида, способа установки и веса материала. К примеру, вес кубометра бруска составляет 500 кг/м 3 . Если разреженную обрешетку под металлочерепицу устраивают путем установки решетин 30×50 мм через каждые 0,3 м, то на квадратный метр крыши придется.

Разберем пример. На один квадрат крыши придется 3 элемента разреженной обрешетки, каждый из которых вычисляется так: 1м длинны × 0,03 м высоты × 0,05 м ширины × 500 кг/м з. В итоге получится вес решетины 0,75 кг, вес обрешетки 2,25 кг.

А при сооружении нужно будет просто удельный вес материала, у ОСП или фанерной плиты это 650 кг/м 3 , помножить на ее толщину. Удельный вес теплоизоляции обычно указывается производителем, его приходящуюся на метр площади массу найти проще всего.

Полученные значения веса кровли, теплоизоляции и обрешетки суммируются, переводятся в линейное значение, результат которого следует сверить с требованиями СНиП 2.01.07-85. Для ориентира значение расчетной нагрузки обычно не превышает 450 кг/м 2 , нормативной 315 кг/м 2 .

Принцип проектирования и расчетов перед сооружением крыши с четырьмя скатами:

Нюансы конструирования четырехскатных крыш:

Знакомство с программными средствами, облегчающими расчеты:

Вместо заключения. Многолетний опыт устройства вальмовых крыш в наших средних широтах показал, что для изготовления стропил под металлическую кровлю или битумную черепицу отлично подходит доска 50×100 или 50×150 мм. Для утепленной конструкции рекомендовано предпочесть второй вариант, чтобы не было необходимости наращивать дополнительную контробрешетку и тем самым незапланированно утяжелять крышу.

Для опор, прогона и лежня прогонной рамы потребуется материал 100×150 мм, для устройства подкосов, ветровых связей, ветровой доски по периметру достаточно доски 25×100 или 25×150 мм. Диагональные ноги сшиваются из двух досок.

Достаточно популярной разновидностью крыши является . Относят эту разновидность к четырехскатным конструкциям.

Для шифера пример расчета следующий:

  1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м 2 .
  2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м 2 .
  3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м 2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

  1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
  2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
  3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Шаг стропил

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м . Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

  1. Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
  2. Следующее значение, которое понадобится – это длина конька (ската).
  3. После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
  4. Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки .

На примере можно рассмотреть конструкцию , длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

  1. 12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
  2. 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
  3. 12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

Шаг стропил

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската . Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

ВНИМАНИЕ!

Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.

На более конкретное определение такого параметра влияют :

  1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
  2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
  3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
  4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой .

Формула: h = b / 2 * tanA .

Угол наклона крыши

Заключение

Этап проектирования дома и всех элементов его конструкции достаточно сложный и кропотливый. Очень важно внимательно проводить все расчеты и каждый раз их перепроверять. Облегчить такую задачу может наглядное изображение в меньшем масштабе всей будущей конструкции.

Вконтакте

Что такое фальцевая вальмовая крыша?

Металлическая кровля со стоячим фальцем — это долговечное кровельное решение, которое можно успешно использовать как на вальмовых, так и на двускатных крышах.

Что такое вальмовые и двускатные крыши?

Вальмовая или шатровая крыша — это стиль крыши, в котором каждая сторона крыши наклонена вниз к стенам. Шатры вальмовой крыши — это внешние углы, образуемые двумя соседними сторонами в месте их пересечения.

Шатровые крыши, как правило, имеют довольно пологие скаты, а дома с шатровой крышей также могут иметь фронтоны или слуховые окна.

Это пример вальмовой крыши

Остроконечная крыша, с другой стороны, имеет крышу с двумя сторонами, которые наклонены вниз к стенам. Стены охватывают концы остроконечных крыш, а фронтон сам по себе является частью стены между двумя сторонами крыши.

Это пример двускатной крыши

Вальмовые крыши, как правило, более сложны, чем остроконечные крыши, и требуют наличия стропил или ферм. Тем не менее, вальмовая крыша является самоподдерживающейся и в результате гораздо лучше подходит для районов, подверженных ураганам.Двускатные крыши менее сложны и менее затратны, но имеют тенденцию быть более простыми и более подверженными ветровым повреждениям.

Однако, если дом или строение не очень простые, большинство крыш, как правило, имеют несколько деталей и могут иметь как вальмовую, так и двускатную крышу.

Что такое фальцевая крыша?

Металлические фальцевые крыши состоят из панелей, как правило, вертикальных, которые проходят по всей длине крыши (от карниза до конька). Панели либо соединяются вместе, либо сшиваются вместе с помощью закаточной машины, которая соединяет панели вместе и создает водонепроницаемую кровельную поверхность.

Крыши со стоячим фальцем  узнаются по приподнятым вертикальным швам в местах соединения соседних панелей.

Крыши со стоячим фальцем могут быть установлены на вальмовых, двускатных крышах или крышах с несколькими элементами.

Узнайте больше о металлической кровле

Лучший способ максимально увеличить прочность и долговечность металлических крыш — это работать с инженером или квалифицированным дистрибьютором/подрядчиком металлических кровельных систем. Вы можете найти дистрибьютора или подрядчика McElroy Metal здесь .

С 1963 года McElroy Metal обслуживает строительную отрасль, предлагая качественную продукцию и превосходное обслуживание клиентов. Штаб-квартира семейного производителя компонентов находится в Боссье-Сити, штат Луизиана, и имеет 13 производственных предприятий в Соединенных Штатах. Качество, сервис и производительность были краеугольным камнем философии бизнеса McElroy Metal и способствовали успеху компании на протяжении многих лет. McElroy Metal, будучи предпочтительным поставщиком услуг, по-прежнему будет занимать ведущее место в модели этих ценностей, наряду с сильной ориентацией на клиента.

Как установить металлический конек на вальмовую крышу?

Наконечник конька металлического кровельного покрытия – это накладка, укладываемая вдоль конька кровли – вершины, где сходятся два ската кровли. Металлические конструкции, закрывающие конек крыши, называются коньковыми крышками. Также известные как ребристые валки или ребристые планки, они называются гребнями.

Знаете ли вы, как установить металлический коньковый колпачок? Наконечник конька обычно устанавливается после того, как все металлические панели крыши и любая другая отделка установлены на место. При установке конька на металлическую крышу всегда можно прочитать инструкцию производителя по установке.

Не менее важно соблюдение местных строительных норм и правил. Мы надеемся, что вы будете использовать информацию в этой статье, чтобы поддержать вас в вашем проекте металлической кровли. Мы можем помочь вам с установкой металлического конька на вальмовой крыше с установкой отделки и обшивки или получением лучшего предложения по металлической кровле.

Вальмовая крыша – это крыша с уклоном вверх со всех сторон. Шатр — это внешний угол, образованный смежными наклонными сторонами крыши, если смотреть сбоку.

Скос бедра — это описательная фраза, обозначающая степень этого угла.Бедренный конец относится к форме, созданной бедрами, которые встречаются на коньке шатровой крыши. Крыша павильона имеет ровный пик на всех углах, но более распространенная форма вальмовой крыши встречается на прямоугольной конструкции, где два бедра встречаются на обоих концах конька.

Заглушка конька по сравнению с заглушкой конька

Заглушка конька — это отделочный компонент, наносимый на верхнюю часть крыши. Это также известно как хребет или вершина, где пересекаются два склона.

На заключительном этапе установки заглушка конька обычно добавляется в последнюю очередь.Кроме того, перед установкой конька на металлическую крышу убедитесь, что карниз и фронтон на месте. Очень необычно устанавливать коньковую заглушку после того, как все остальные компоненты отделки установлены на место. Убедитесь, что отделка карниза и фронтона уже на месте, прежде чем начинать установку конька на металлическую крышу.

С другой стороны, набедренная кепка имеет четыре выступающих выступа, где четыре наклонные стороны образуют единую точку. В качестве альтернативы вальмовые крыши могут иметь либо два вальмовых гребня, либо один вальмовый гребень и наклонную сторону в середине здания с двумя гребнями на конце, где с ним встречается вальмовая крыша.

Облицовка вальмовой крыши представляет собой водонепроницаемую преграду и представляет собой привлекательный стиль, который закрывает концы листов или черепицы по линии вальмовой поверхности. Металлическая полоса с покрытием, обычно используемая в металлической кровле и коньковой черепице, исторически использовалась в этих областях. Конструкция вальмовой крыши традиционно имеет четыре отдельные точки конька, где четыре боковых ската образуют одну точку. В качестве альтернативы вальмовые крыши могут иметь либо два вальмовых гребня, либо один вальмовый гребень и наклонную сторону в середине здания с двумя гребнями на конце, где с ним встречается вальмовая крыша.

Как измерить металл для вальмовой крыши?

Знание того, как измерить вальмовую крышу, важно при попытке покрыть вальмовую крышу черепицей. Когда вы понимаете, что вальмовая крыша измеряется по лицу, измерить легко. Треугольники и параллелограммы используются для представления каждой грани. Чтобы определить всю площадь крыши, которая должна быть покрыта черепицей, вам необходимо рассчитать площади каждой поверхности.

Предварительно установите лестницу на твердое основание под углом 35 градусов к крыше, чтобы ножки лестницы твердо стояли на земле. Очень важно использовать помощника, чтобы держать основание лестницы при измерении крыши, чтобы обеспечить точность.

Измерьте каждую сторону вальмовой крыши, чтобы узнать, сколько у нее треугольников. Длина нижней кромки крыши, длина верхней кромки и длина от конька прямо вниз до нижней кромки — все это обязательные измерения для граней в форме параллелограмма.

Чтобы определить расстояние между нижним краем крыши и землей, измерьте длину точки конька и длину от основания крыши до земли.

Определите общую площадь каждой вальмовой поверхности крыши. Длина основания, умноженная на точку гребня до нижнего края, разделенная на 2, дает вам расстояние от основания до нижнего края для треугольных граней. Чтобы вычислить длину линии хребта, сложите длину нижнего края и линию хребта. Вычтите длину из линии хребта два раза прямо до нижнего края, чтобы получить окончательный ответ.

Чтобы найти общую площадь вальмовой крыши, сложите площади граней вальмовой крыши.

Количество дополнительного кровельного материала, которое вам понадобится, равно общей площади вальмовой крыши, умноженной на 5%, или 0,05. Чтобы рассчитать общее количество необходимого кровельного материала, к общей площади прибавьте отходы.

Размеры заглушки конька металлической крыши

Заглушка конька металлической крыши имеет нормальную длину от десяти до двенадцати футов в высоту. Подумайте о 6-дюймовом перекрытии, если вы используете гидроизоляцию конькового гребня. Большинство хребтов состоят из 10’6 «разделов.

Обязательные инструменты и расходные материалы для установки металлического хребта Cap

  • Резка Snips
  • Карандаш для плотников
  • Кровельные перчатки
  • Caulking Gun
  • Силиконовый герметик
  • Винты по металлу
  • Уплотнительная шайба

Установка металлического конька крыши [6 шагов]

Вы ищете, как установить металлический коньок крыши?Вам необходимо выполнить следующие шаги.

Шаг 1: Подготовка к установке заглушки конька

Вы должны знать, что крыши не всегда бывают квадратными. Обязательно промойте нижнюю сторону крыши и карниз, пока вы строите кровельные панели. Вы не хотите, чтобы металлическая кровля периодически деформировалась, когда удаляются листы, каждый из которых выступает больше, чем предыдущий. Незавершенный вид вызван тем, что черепица перекрывается и не выровнена.

В верхней части крыши рекомендуется оставить зазор в 2 дюйма между металлическими кровельными листами.Перемещая листы вверх или вниз по крыше, вы сможете изменить положение листов. Этот продукт используется для того, чтобы кровельные панели на нижнем карнизе оставались прямыми и заподлицо. Перемещение лишней металлической кровли к вершине конька делает карнизные панели прямыми.

Шаг 2: Обрежьте и обработайте концы конькового колпачка

  • Чтобы сделать внутреннюю этикетку на коньковом колпаке, отметьте снаружи его диаметр в один дюйм.

  • Вставьте отвертку в оба отверстия внутри однодюймовой отметки, чтобы отделить края.

  • Разрезы по одному дюйму с обеих сторон подола — лучший выбор.
  • Чтобы определить угол наклона вашей крыши, совместите квадрат скорости с точным углом наклона крыши и отметьте прямую линию. Чтобы найти угол линии, используйте транспортир.

  • Отметьте середину выступа конька, проведя воображаемую линию с помощью транспортира, начиная с вершины выступа.

  • Используйте режущую насадку.
  • Сложите неразрезанную левую сторону на 90 градусов с помощью ручного закаточного станка.
  • Примените угол 90 градусов к правой стороне разреза.

Шаг 3: Установка невентилируемой крышки конька с пенопластовыми крышками

  • Во-первых, вы можете использовать бутиловый герметик на ¼ дюйма с обеих сторон меловой линии крышки конька.

  • Начните искать бутиловой лентой, так как после того, как коньковый колпачок будет на месте, коньковые застежки смогут проникнуть через центр бутиловой ленты

  • Удерживайте внешний пеноматериал на месте, наложив бутиловую ленту поверх нее.
  • Загерметизируйте верхнюю часть внешних пенопластовых застежек и фронтон силиконовым герметиком, как показано на рисунке.

  • Пена закрыта без клеевого слоя с другой стороны. Так как двухсторонняя бутиловая лента липкая, проще добавить прокладочные полоски из вспененного материала.

Шаг 4: Установка вентилируемой крышки конька с помощью ProfileVent

Отверстие на коньке должно быть шириной 2 дюйма для обеспечения достаточной вентиляции.

Чтобы установить металлическую крышу с коньком, необходимо сначала установить ProfileVent на ½–1 дюйм выше по склону от конька, чтобы вода не скапливалась в углу.

Если у вас вентилируемая коньковая заглушка, вам понадобится вентиляционное отверстие, такое как ProfileVent®. Для вентилируемых коньковых кепок вам нужно будет добавить полоски из пенопласта; однако, если у вас коньковая крышка без вентиляции, вы можете пропустить этот этап и прочитать приведенные выше инструкции.

Шаг 5: Крепление заглушки конька

Совместите первую металлическую заглушку конька с первым выступом слева от него.

Заглушка конька должна крепиться с помощью металлических застежек, расположенных на расстоянии 12 дюймов друг от друга.Прострочите высокий шов металлической кровельной панели.

Шаг 6: Заглушка конька внахлест

Вместо счетчиков кругов, обращенных в направлении линии обзора металлической крыши, используйте счетчики кругов, которые перпендикулярны ей. Хороший пример — отвернуться от подъездной дорожки, потому что это создает помехи.

  • Нанесение силиконового герметика на расстоянии 2 дюймов от внутреннего нахлеста поможет герметизировать металлическую заглушку хребта при нахлесте.

  • Поместите заглушку на шесть дюймов выше выступающей кромки.
  • С учетом шестидюймового нахлеста и 1 дюйма, необходимого для подготовки конца конька, отрежьте последний кусок конька. Он должен быть под нахлестом, открытым краем вверх

На сколько должна накладываться металлическая заглушка

любая сторона.

Можно ли установить металлический конек поверх существующей черепицы?

Вы должны без каких-либо осложнений установить заглушку конька металлической крыши поверх существующей металлической кровли из гонта.

Поскольку металл настолько прочный, но чрезвычайно легкий, один квадратный фут металла весит около четырех фунтов, а битумная черепица весит около 16 фунтов. Добавление металлической крыши к покрытой шифером крыше увеличивает общий вес здания.

Металлические компоненты, известные как коньковые коньки, закрывают конек крыши.Они также известны как ребристые валки или ребристые планки. Вы можете легко установить металлический коньковый колпачок, так как это не имеет большого значения. Во-первых, вам нужно следовать правильной технике. Вам нужно будет использовать правильное оборудование и иметь под рукой необходимые материалы, чтобы установить отделку карниза на металлическую крышу. После прочтения статьи у вас не должно возникнуть никаких проблем.

Резка стали для вальмовой крыши …: «Здравствуйте, я покрываю здание 7’x7′ 9’x9′ …» — гость (30.10.2006) | Сделай сам — сделай сам | Архив

Привет, Я покрываю здание размером 7×7 футов с крышей из гофрированной стали 9×9 футов. А) Как лучше всего резать стальные кровельные панели: сабельная пила, 4-дюймовый отрезной круг на мини-шлифовальной машине, 7-дюймовый отрезной круг на циркулярной пиле, ножницы или что-то еще? B) Какая ширина оклада должна использоваться для покрытия бедер? Склон 30° (7:12) полностью обшит досками и войлочным покрытием.Спасибо Тьерри

Поделиться

Или скопируйте этот URL: https://www. metalroofing.com/spirit/comment/8851/find/
Лучше всего резать ножницами по металлу с электроприводом или вручную.При распиловке или шлифовке листа для резки цинковое покрытие сжигается, а сердцевина подвергается ржавчине. Поставщик стали должен иметь некоторую отделку бедра/конька. Как правило, это 9 дюймов в ширину с небольшой короной в центре. Используйте универсальную закрывающую полосу между ней и металлом с каждой стороны, например, Versa Vent.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/8852/find/

Существует ли такая вещь, как ураганостойкая крыша?

Когда новостные агентства сообщают о чудовищном урагане пятой категории, развивающемся над прибрежными водами, что именно это означает? Ураган категории 1 должен иметь минимальную скорость ветра 74 мили в час. По мере увеличения интенсивности урагана он поднимается по шкале категорий. Ураган категории 5 является наивысшей возможной классификацией при скорости ветра более 156 миль в час. Что касается такой скорости ветра, действительно ли существует такая вещь, как ураганостойкая крыша? Это может показаться невозможным, но эти 8 советов — лучшая стратегия, чтобы подготовить крышу к сезону ураганов.

Форма крыши

Когда речь идет о ветроустойчивости, форма имеет значение. Аэродинамика может означать разницу между крышей, принимающей на себя всю тяжесть сильного ветра или сводящей к минимуму воздействие. Самая устойчивая к ураганам крыша, разработанная инженерами , имеет форму шестиугольника или восьмиугольника.Многопанельные конструкции снижают ветровую нагрузку. Если шестиугольник или восьмиугольник не нравятся вашему воображению, выберите 4-скатную шатровую крышу. Несколько склонов лучше работают в условиях сильного ветра.

Уклон крыши

Несколько скатов ураганостойкой крыши также должны лежать под прямым углом. Четырёхскатная шатровая крыша с уклоном в 30 градусов имеет традиционный внешний вид и более устойчива к ветру, чем двухскатная остроконечная крыша.

Стратегия давления

Драматическая видеосъемка целых крыш, сносимых с домов, часто используется новыми агентствами.Происходит это из-за сильного напора ветра, создающего мощную подъемную силу под углами и карнизами. Конструкции крыш с центральным валом, соединяющим конек крыши с внутренним пространством, которое становится наибольшей зоной понижения, помогут сбалансировать подъемную силу мощных сильных ветров. Минимизируйте карнизы до 20 дюймов, чтобы уменьшить площадь подъемного давления.

Выход имеет значение для вашей крыши

Все точки выхода также должны быть частью стратегии защиты крыши от ураганов. Двери, въезды в гараж, вентиляционные отверстия и окна — все это играет определенную роль в формуле подъема.Они должны быть надлежащим образом защищены.

Верхний слой вашей крыши

Стандартная черепица лучше бетонной или глиняной черепицы? Ведь все, что слетает с крыши, становится опасным снарядом. Мысль о глиняной плитке, летящей по воздуху со скоростью 100 миль в час, ужасна. Вот почему инженеры и специалисты по безопасности рекомендуют металлическую кровлю как самый безопасный и защищенный от ураганов вариант кровли. Доступен широкий спектр металлов, позволяющий установить великолепную крышу, которая невероятно безопасна.Помимо металлического кровельного материала используются металлические покрытия, повышающие энергоэффективность и долговечность. Наиболее распространены алюминий, медь, нержавеющая сталь или цинк. Некоторые материалы могут даже иметь специальные пигменты, применяемые для окрашивания металлической кровли в нестандартный цвет.

Upgrade The Unseen

На ум сразу приходит образ черепицы, слетающей с крыш во время урагана. Однако под этой черепицей находится очень важный защитный слой. Повысьте качество этого барьера и улучшите свою защищенную от ураганов крышу.Перейдите на мембрану высочайшего качества для настила крыши и отливов вокруг кровельных конструкций, таких как дымоходы и слуховые окна.

Опытные кровельщики

Строительство ураганостойкой крыши требует особого опыта. Обычная крыша никогда не выдержит ветра даже небольшого урагана без каких-либо повреждений. Важно сотрудничать с кровельной компанией, которая имеет большой опыт в лучших процедурах, дизайне и материалах, рекомендуемых для крыш, которые будут подвергаться сильным ветрам.Ваш дом – это ваша самая важная инвестиция. Рассмотрите кровельную компанию как часть этих инвестиций. Наймите команду с отличной репутацией, когда речь идет о строительстве и обслуживании ураганостойких крыш.

Начните с инспекции крыши

Первый шаг в подготовке вашей крыши к сезону ураганов – запланировать инспекцию профессиональной кровельной компании. Мы видели, что такие ураганы, как Катрина, Айк и Харви, могут обрушить на обычный дом. Если вы хотите обеспечить наилучшую защиту для своего дома и семьи, вам нужно нечто большее, чем обычная крыша.Чтобы организовать осмотр вашей крыши и сотрудничать с опытными кровельщиками, которые помогут вам разработать эффективную стратегию защиты от ураганов, свяжитесь с нами.

Шатровая крыша — склад на заднем дворе

Сарай

Suncrest построен во Флориде в соответствии с требованиями строительных норм Флориды (ураганы). Эта марка сарая очень похожа на деревянный каркасный дом. Этот модернизированный бренд поставляется с очень прочной крышей, которая включает в себя стандартную битумную черепицу с 3 выступами, над основанием из фанеры, как у дома.Деревянная рама расположена на расстоянии 16 дюймов от центра и выше, чем у большинства навесов, но по запросу может быть короче. Поверх деревянного каркаса нанесен слой термообшивки для сушки в навесе и создания более прохладного по температуре салона. Снаружи есть виниловый сайдинг, устойчивый к вмятинам и защищенный от ультрафиолета, в отличие от старых виниловых продуктов, отличающихся долговечностью. Также доступна модернизация наружных стен из цементно-стружечной плиты Hardie. Пол обработан под давлением ¾ фанеры, соединенной шпунтом и канавкой для устранения зазоров между швами фанерного пола.Весь сарай связан ураганом внутри от крыши, к раме, от пола до земли. Пол опирается на обработанную давлением балку пола (каркас), а также 16 дюймов на центральном разделении. Этот пол рассчитан на большой вес (включая автомобили). Все наши переносные навесы установлены на салазках, обработанных давлением, что упрощает их транспортировку до дома или, возможно, позднее перемещение при необходимости. Полозья могут располагаться на бетонной плите или на сплошных бетонных блоках, которые мы предоставляем как часть нашей поставки (чаще всего), поэтому в большинстве случаев бетонная плита не требуется.Затем мы выравниваем навес и устанавливаем анкеры, которые также предоставляем. Мы используем правильный анкер, как указано в строительных нормах и правилах Флориды, в зависимости от того, где находится навес, например, на обычном грунте, асфальте или бетоне. Наши навесы одобрены государством и проверены на заводе, чтобы получить нашу государственную сертификацию для каждого навеса, чтобы соответствовать всем действующим строительным нормам Флориды. Навесы предварительно изготавливаются и доставляются цельными, поэтому нам нужно будет проверить, где будет размещен навес, чтобы убедиться, что у нас есть место для нашей обычной и бесплатной доставки, или, если необходимо, мы можем организовать подъемный кран, чтобы установить навес на место, если необходимо за дополнительную плату. Наши навесы изготавливаются специально для вас!



Ремонт коммерческих вальмовых крыш — Компания по установке коммерческих вальмовых крыш

Хотя строительство и обустройство коммерческих вальмовых крыш требует больше усилий, чем двускатных, у них есть некоторые дополнительные преимущества. Каркас коммерческой вальмовой крыши, например, является самоподдерживающимся. Четыре стороны — две трапециевидные и две треугольные — уравновешивают вес противоположной плоскости. Эта конструкция обеспечивает прочную и стабильную конструкцию, идеально подходящую для небольших коммерческих приложений.

Есть, однако, несколько недостатков в отличие от двускатных кровельных конструкций. Потому что плоскостей кровли больше, швов больше, а значит, при неправильной конструкции вальмовой крыши больше точек, в которых крыша потенциально может протекать. Опытный подрядчик по кровельным работам хорошо разбирается в передовых методах установки, таких как правильные методы установки гидроизоляции и необходимый выступ для капельной кромки.

Если вы рассматриваете вариант коммерческой конструкции вальмовой крыши для своего объекта или если вам требуется парочка ремонтных работ, обратите внимание на несколько моментов:

Типы коммерческих шатровых крыш

Существует несколько различных типов вальмовых крыш, которые обеспечивают широкий спектр решений в зависимости от уникальных потребностей вашего бизнеса.Имейте в виду эти стили крыш при рассмотрении новой конструкции крыши для вашего коммерческого здания.

Фальцевая вальмовая крыша

Стандартная вальмовая крыша – это когда боковые стороны крыши наклонены вниз от вершины посередине. Обычно они имеют очень пологий уклон крыши и иногда даже могут казаться плоской крышей с первого этажа.

Половина бедра

Половина вальмовой крыши (также называемой крышей с обрезанным фронтоном или крышей с выпуклым верхом) имеет фронтон, одна из верхних точек которого заменена небольшим вальмом.Эта планировка — вальм над фронтоном — противоположна голландской двускатной крыше, у которой фронтон над вальмой.

Голландская двускатная крыша

Остроконечная крыша представляет собой разновидность традиционной вальмовой крыши. Этот стиль отличается шатром с небольшим фронтоном над ним, что упрощает процесс строительства. Ему не нужны балочные фермы, но у него все еще есть ровные стены и ровные карнизы.

Методы установки для длительного использования

Необходимо соблюдать осторожность при возведении и монтаже коммерческой вальмовой крыши, чтобы обеспечить эффективность кровельной системы.Ваш кровельный подрядчик установит оклад вокруг любых выступов на скате крыши, таких как дымоходы или слуховые окна, а также заглушки конька или специальную черепицу вдоль швов, коньков и ребер.

Использование правильной подложки для вашего материала и настила крыши также может иметь большое значение для полной изоляции вашего объекта и предотвращения утечек.

Также стоит отметить, что в районах с сильными штормами и сильным ветром, таких как Сент-Луис, необходимо соблюдать особые требования к шагу. Мы рекомендуем, чтобы коммерческие вальмовые крыши в таких районах имели шаг, который выражается как отношение подъема, высоты, прогона или ширины кровельной системы в диапазоне от 4:12 до 6:12.

Существуют также противопожарные и строительные нормы и правила, международные стандарты материалов и установки, а также вопросы безопасности. Опытный и уважаемый подрядчик по кровельным работам поможет вам сориентироваться в них и даст вам душевное спокойствие, зная, что они применяют передовые методы обеспечения безопасности на стройплощадке.

Выбор материалов для долговечности и защиты от атмосферных воздействий

Одним из самых привлекательных аспектов коммерческих вальмовых крыш является то, что вы можете использовать практически любой кровельный материал, что дает вам гибкость в цене кровельной системы.

Например, шиферная или черепичная кровля

может быть правильным выбором, если вам нужна долговечная и визуально привлекательная кровельная система, и вы не против потратить на нее немного больше.

Асфальтовая или архитектурная черепица

— это немного более дешевый вариант, который по-прежнему обеспечивает защиту и долговечность.

Металлические крыши — более необычный подход, но это не значит, что металлической кровле нет места в мире вальмовых крыш.

Ваш кровельный подрядчик обсудит с вами, какой кровельный материал может быть лучшим для вашей коммерческой вальмовой крыши, исходя из вашей цены и потребностей вашего объекта.

Доверенные коммерческие кровельщики из Сент-Луиса

Когда придет время для ремонта, замены или установки коммерческой вальмовой крыши, запишитесь на консультацию в компанию Wildwood Roofing & Construction.

Wildwood Roofing & Construction уже много лет занимается ремонтом коммерческих крыш и проектами по строительству коммерческих крыш, и мы гордимся каждым из наших проектов по восстановлению крыш. Мы знаем, что каждый проект ремонта крыши в Сент-Луисе отличается, поэтому мы предоставляем нашим клиентам бесплатное предложение. Наш лицензированный установщик предоставит вам честную и точную стоимость ремонта вашей жилой крыши.

Компания Wildwood Roofing & Construction заработала свою репутацию, сосредоточившись на развитии трех ключевых характеристик:

  • Техника
  • Опыт
  • Служба поддержки клиентов

Мы с гордостью обслуживаем Сент-Луис и его окрестности, включая Сансет-Хиллз, Таун-энд-Кантри, Юниверсити-Сити, Вэлли-Парк, Вебстер-Гроувс и южный Иллинойс, руководствуясь этими тремя принципами в каждом шаге.Взятые вместе, они создают три эффекта удовлетворенности клиентов, с которыми многие кровельные компании Сент-Луиса не могут конкурировать.

Мы знаем, что делаем, поэтому вы знаете, что получите кровельные работы самого высокого качества, доступные в Сент-Луисе. Кроме того, мы назовем вам справедливую цену и придерживаемся ее. Нам доверяют в Сент-Луисе как экспертам по коммерческим кровлям, потому что мы работаем быстро, возвращая ваш объект в рабочее состояние в кратчайшие сроки. И, поскольку мы придерживаемся более высоких стандартов, мы никогда не завершали кровельный проект, которым не гордились бы.

Как установить гофрированную металлическую кровлю

















Мэтт Вебер

Гофрированные кровельные панели изготавливаются из металла, стекловолокна или поликарбоната и обычно устанавливаются поверх системы прогонов. Они популярны для мастерских, навесов, эллингов и других хозяйственных построек из-за их долговечности и простоты установки. Панели имеют стандартную ширину и длину и крепятся винтами с гибкими шайбами.

Преимущество материала

Прошлым летом сотрудники EHT выбрали металлическую версию панелей базового черного цвета для кровли эллинга. В зависимости от кровельного материала металлическая кровля может прослужить 40 и более лет. Металлическая кровля легко сбрасывает снег и лед и не впитывает воду. Он не гниет, не раскалывается и не трескается, его не повреждают термиты и вредители. И, в отличие от любого другого типа кровли, цвет предварительно окрашенной металлической кровли можно изменить в соответствии с новыми цветовыми схемами экстерьера.На самом деле, перекраска продлит общий срок службы крыши, при этом устранив затраты на замену.

Один из приемов отделения панелей от пачки — «взбить» панель, чтобы нагнетать воздух под нее (чтобы они не слипались).

Легкий вес гофрированной металлической панели является еще одним преимуществом. По сравнению с битумной черепицей, которая весит в среднем 2,5 фунта. на квадратный фут металлические кровельные панели весят всего от 0,7 до 1,3 фунта на квадратный фут, что позволяет устанавливать панели поверх существующих кровельных материалов.Это экономит дорогостоящие расходы на утилизацию и демонтаж, а также упрощает подъем и установку панелей. (В конечном счете, местные строительные нормы и состояние основания вашей крыши определят, сможете ли вы установить металлические панели поверх существующей крыши. )

В этой строительной бригаде один человек доставляет панели двум монтажникам на крыше.

Металлическая кровля может отражать до 70 процентов лучистой энергии солнца. Это сводит к минимуму удержание тепла, поэтому меньше тепла передается в здание.

Закрепите панели с выступом 2 дюйма.

Кроме того, металлическая кровля является предпочтительным выбором кровли в районах, подверженных граду. Град заставляет обычные кровельные материалы ломаться и раскалываться. Град не пробьет металлическую крышу.

Безопасность

Как правило, все, кто работает на крыше, должны использовать привязные ремни и страховочные тросы. Также разумно надевать защитные очки при резке и перчатки при установке или обращении с листами, чтобы предотвратить порезы металла. Носите гибкую резиновую обувь, которая цепляется за металл, когда вы наступаете на него.Никогда не устанавливайте металлическую кровлю под дождем, потому что скользкая, влажная поверхность панелей практически гарантирует, что вы поскользнетесь и упадете. И никогда не работайте с металлическими панелями при сильном ветре, потому что ветер может унести незакрепленную панель в воздух, и в этом случае она станет большой летающей лопастью и очень опасна.

Установщики, описанные в этой статье, не надели соответствующие страховочные ремни, полагая, что если они упадут, то просто упадут в воду. Не следуйте их примеру!

Если вы упадете с крыши и приземлитесь на землю, вы можете сломать себе шею.Всегда носите соответствующую защитное снаряжение.

Хранение

Если связки металлических панелей хранятся на открытом воздухе на земле, используйте пластиковую пленку под связкой, чтобы свести к минимуму конденсацию воды с земли на панели. Связки должны быть приподняты над пластиком, чтобы избежать контакта с водяными лужами и позволить воздуху циркулировать вокруг связок для высушивания конденсата. Храните панели под углом, чтобы обеспечить дренаж из пакета. Защитите хранящиеся панели свободным брезентом, чтобы защитить их от дождя или снега, а также обеспечить циркуляцию воздуха.

Резка Для резки панелей рекомендуется использовать ножницы по металлу

, механические ножницы или электрический высекатель. При резке стали образуются осколки и металлическая стружка, которые следует удалять, чтобы не поцарапать окрашенное покрытие.

Для резки различных панелей, отделки и накладок требуются составные ножницы. Вам будет полезно иметь три пары для левого края, правого края и разреза по центральной линии.

Чтобы измерить свес, прикрепите верёвку параллельно карнизу в качестве ориентира.

Крепление

Аккумуляторная дрель-шуруповерт с регулируемой скоростью — это все, что вам нужно для закручивания шурупов.

Предлагаемая схема крепления.

Для крепления металла к деревянному каркасу используйте остроконечные винты с цветным покрытием, которые легко проникают в металл и соединяются с деревом. Винты с цветным покрытием защищают от коррозии и почти незаметны на фоне кровельного покрытия. Винты с шестигранной головкой помогают надежно удерживать крепежные детали во время их завинчивания. Все винты должны иметь приклеенную шайбу из вулканизированного этилен-пропиленового каучука для предотвращения утечек и повреждения панелей во время установки.

Боковые нахлесты должны быть направлены в сторону от преобладающего ветра. Если вы не можете использовать полные панели на своей крыше, следуйте последовательности установки (слева) для правильной конструкции.

Вставьте крепежные детали через металлическую кровлю, чтобы они прочно вошли в каркас. По возможности прибивайте в ложбинке между гребнями, где кровля ближе всего к дереву.

Предпочтительные крепежные элементы представляют собой винты с цветным покрытием с острыми концами и вулканизированные шайбы из этилен-пропиленового каучука для защиты от воды.

Установка

Двускатные крыши. Для двускатных крыш поместите металлический лист в один угол крыши, выступая за край на 2 дюйма. Это может помочь прикрепить веревку вдоль карниза, чтобы служить ориентиром для компоновки свеса. Закрепите примерно 20 винтами на лист.

Работайте по бокам настила крыши, разрезая панели по мере необходимости.

Поместите второй гофрированный лист рядом с первым так, чтобы ребро панели перекрывалось. Для более надежной крыши нанесите герметик/герметик между двумя перекрывающимися листами.Вкрутите второй лист через первый в каркас. Закончите крепление второго листа, а затем повторите процедуру, чтобы завершить нижний ряд.

Эта команда строит много вальмовых крыш с общим уклоном, и они сделали деревянное приспособление, чтобы направлять разрезы соответствующих панелей.

Для второго ряда поместите первый лист над первым листом первого ряда. Верхний лист должен перекрывать первый на 6 дюймов. Закрепите лист и завершите второй ряд так же, как и первый. Каждый лист должен перекрывать как лист под ним, так и лист сбоку.

После разметки угла с помощью приспособления панели обрезаются по форме. Для резки панелей рекомендуется использовать ножницы по металлу, ножницы с электроприводом или электрический высекатель.

Шатровые крыши. Для вальмовых крыш, таких как эллинг на фотографиях, определите центральную линию крыши и начните установку панелей посередине, работая наружу к сторонам настила крыши и обрезая наклонные вальмовые панели по размеру. Нарисуйте мелом вертикальную линию, чтобы направить размещение первой центральной панели. Панели по-прежнему должны быть установлены так, чтобы боковые нахлесты были обращены в сторону от преобладающего ветра.

Монтаж профнастила на двускатные крыши обычно начинают с одной стороны крыши, работая в направлении, противоположном господствующему ветру. На вальмовых крышах эта бригада предпочитает начинать с центра и работать наружу. Боковые нахлесты по-прежнему должны быть направлены против ветра.

Металлическая кровля обычно продается с соответствующими металлическими элементами отделки, включая заглушки конька, капельники, W-образную впадину, отделку граблей и многое другое. Обратитесь к инструкциям производителя для рекомендуемых мест крепления для отделки.

После завершения кровельных панелей коньковые швы на прилегающих участках кровельного настила должны быть закрыты.

Показанная крыша не имела ендов, но монтажники закрыли швы каждого конька соответствующей черной отделкой.

Поставщик металлической кровли должен предоставить инструкции по деталям отделки. На концах этих коньков измеряются углы складывания. Пара плоскогубцев используется для прямых изгибов вдоль срезанных углов. Загнутые концы коньковых наголовников скроют углы крыши, придав ей более законченный вид.

После завершения новая гладкая металлическая крыша значительно улучшит декор эллинга и защитит от солнца и дождя на долгие годы.

Начиная снизу, закрепите заглушку конька над выступающим швом конька, чтобы предотвратить проникновение воды и завершить крышу. Поставщики кровельных материалов также предлагают капельники, W-образные желоба, торцевые заглушки и различные другие элементы отделки для завершения практически любой стандартной конструкции крыши.

Примечание сбоку

Кровля закрытого здания

Для закрытых зданий вы можете нанести толь перед добавлением панелей, скрепив скобами каждые 3 дюйма снаружи войлока и примерно 5-7 дюймов внутри.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
