Крыша двухскатная ломаная: Отличие двухскатной крыши от ломаной

Двухскатная ломаная крыша своими руками

Планировка

Лестница – ключевой момент. Её положение нужно увязать с будущими балками перекрытия. Если позволяет шаг стропил – просто ориентируем её между балками. В противном случае проектируем на мансарду надёжный удобный вход.

На стадии планирования полезно продумать интерьер. На этом этапе принимаются решения о перегородках и дополнительном естественном освещении – мансардных окнах. Конечно, о декорировании думать рано, но инженерная часть должна проясниться – какой функционал будет реализован.

На мансарде можно обустроить кабинет с уголком для занятий музыкойИсточник pinterest.co.uk

Ведь особенности таких помещений: ломаные-наклонные потолки, их уменьшенная высота, необычные стены и нестандартное освещение.

Поэтому необходима конкретная планировка помещений, а в них, правильно распределение – зонирование пространства:

• Для основной жизнедеятельности, отводятся светлые и хорошо проветриваемые помещения.
• Некомфортные участки оборудуются под места хранения.
• «Необычные условия» отдать в распоряжение детей.

Дизайн интерьера и окончательный уют создаются умелым использованием потенциала отделочных материалов, мебели и аксессуаров.

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град. , а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

Классическая схема устройства стропильной системы мансардной крыши

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Из чего строить крышу?

После завершения всех расчетов и подготовки необходимой проектной документации, вы будете знать, каким должно быть сечение элементов стропильной системы крыши, какую обрешетку лучше всего обустраивать и какой кровельный материал подойдет конкретно для вашего случая.

Отправляйтесь за приобретением необходимых приспособлений.

Пиломатериалы для крыши

Идеально подойдет хвойная древесина

Важно, чтобы влажность материала не превышала 20-22%. Материал не должен иметь крупных сучков

Следы повреждения жучками и синюшные пятна тоже должны отсутствовать.

Учитывайте тот факт, что от качества древесины напрямую зависит прочность, надежность и долговечность ломаной кровельной конструкции.

Прежде чем использовать купленный материал по назначению, обязательно обработайте его антисептическим препаратом. Специальные средства обеспечат защиту материала от гниения. Также периодическую обработку антисептиками нужно будет проводить в течение всего срока использования кровельной конструкции.

Пиломатериалы для крыши

Помимо антисептиков, всю древесину нужно обработать антипиренами – это специальные противопожарные средства.

Обработку материала выполняйте на улице либо в качественно проветриваемом помещении. Обязательно наденьте защитные перчатки и респиратор. Упомянутые средства наносятся двойным слоем. Для нанесения удобнее всего использовать распылитель, также подойдут обыкновенные кисти.

Пропитка для дерева

После нанесения пропиток, дайте им полностью высохнуть, и только после этого переходите к выполнению других запланированных мероприятий.

Также для обустройства ломаной кровельной конструкции понадобятся крепежные изделия – саморезы, пластинки, болты и т.д.

Крепёж для бруса

Крепёж для бруса

Дополнительно приобретите подходящие материалы для гидроизолирования, утепления и пароизолирования конструкции, а также финишный кровельный материал.

Сооружение фронтонов

Фронтон — часть стены, ограниченная скатами крыши, а снизу карнизом. У ломаной крыши он имеет пятиугольную форму. Для строительства фронтона необходимо усилить первую стропильную ферму, дополнить конструкцию стойками, так чтобы получился каркас.

• Если на фронтоне будут располагаться окна, для них оставляют проемы. Все остальное пространство обшивается «дюймовкой».
• Фронтон ломаной крыши можно монтировать до кровельных работ или же после. Первый способ хорошо тем, что скаты не будут затруднять работу, а второй тем, что геометрия скатов уже задана.
• Щипцовое пространство также нуждается в утеплении, которое чаще всего осуществляется внутри.
• Профессиональные кровельщики советуют для термоизоляции ломаной крыши использовать базальтовую минеральную вату или утеплители на основе пенополистирола.

Фронтон мансардной крыши

Следующим шагом будет монтаж досок карниза по периметру строения. Размер пиломатериала может составлять 25х150 мм. Далее приходит время монтажа водосточной системы, в которой нуждается ломаная крыша.

Своими руками установить конструкцию не сложно, однако после настила кровельного материала сделать это будет сложнее. Если используются металлические фиксаторы желоба, то их нужно закрепить прямо на стропила под гидроизоляцию, а если пластиковые — на лобовую доску.

Разновидности мансардных крыш

Мансарда – отапливаемое или холодное пространство под крышей, которое используют в качестве жилого. Согласно строительным нормам, в мансардном помещении необходимо оборудовать окна для естественного освещения и потолки достаточной для человека высоты.

Комнаты под кровлей, в которых эти условия не соблюдаются, называют чердаком. Для устройства мансарды подходят следующие виды крыш:

• Двухскатная. Самая простая конструкция для оборудования мансарды. Она состоит из двух скатов прямоугольной формы и треугольных фронтонов. Чтобы добиться нужной для жилого помещения высоты потолков, необходимо заложить очень крутой угол скатов. Это увеличивает площадь и вес двухскатной крыши, делая ее монтаж экономически нецелесообразным.

• Вальмовая. Конструкция состоит из двух трапециевидных скатов и стольких же треугольных, расположенных над торцевыми стенами вместо фронтонов. Высоты потолка под вальмами не хватает для жилого помещения, поэтому площадь мансарды получается слишком маленькой.

  Однако, ее достаточно для организации складирования вещей или зимнего хранения припасов, если она не отапливается.

• Полувальмовая. Особенность полувальмовой крыши в том, что ее торцевые скаты не полностью заменяют фронтоны, а частично. Вальмы маленького размера не снижают высоту потолка, поэтому монтаж в качестве мансардной вполне возможен. Единственный минус такого варианта – сложность стропильной системы и большой расход кровельного материала.

• Ломанная. Это разновидность двухскатного вида кровли, скаты которой состоят из двух частей, имеющих разный угол наклона. Верхняя часть ломанной крыши более пологая, а нижняя – крутая. Такая конфигурация позволяет более эффективно использовать пространство, не увеличивая затраты на строительство. Ломанная крыша – самый доступный вариант того, как построить мансардную крышу с минимальными вложениями.

Ломанная крыша

Типы мансард

Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.

Односкатная мансардная крыша

Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.

Односкатная мансардная крыша

Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.

Конструкция односкатной крыши

Крыша мансардная с двумя скатами

Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.

Чертеж двускатной мансарды

Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.

Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.

Чертеж дома с мансардой

Ломаные кровли мансардного типа

По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.

Мансардная крыша ломанная — чертеж

Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.

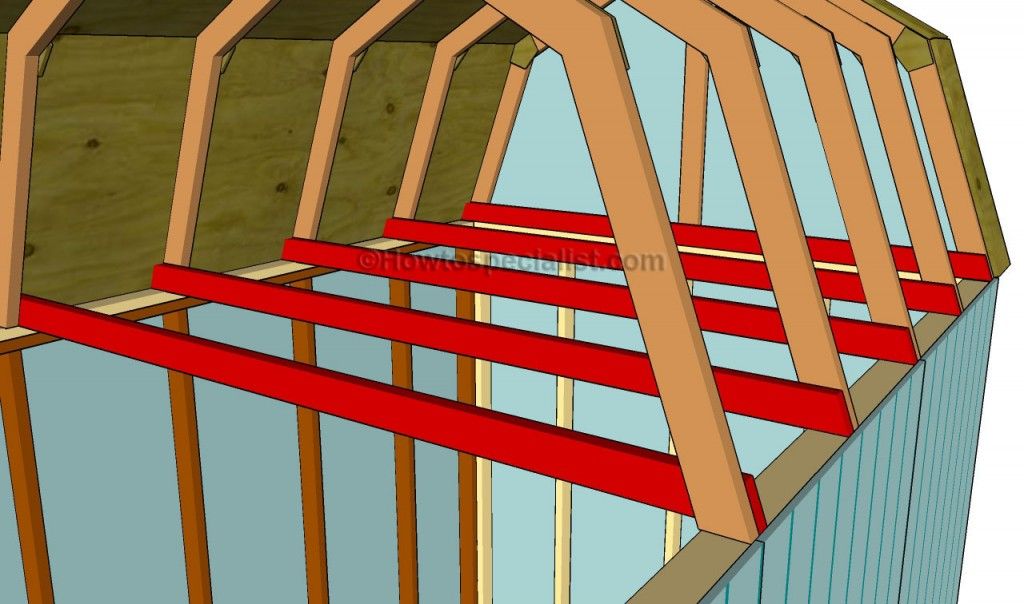

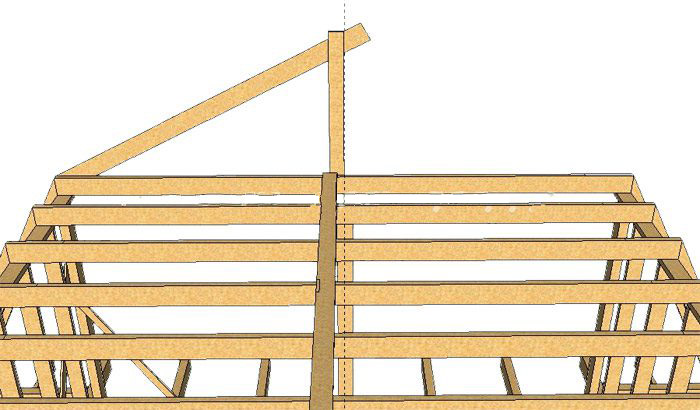

Стропильная система ломаной крыши

Крыши четырехскатные (вальмовые) мансардные

Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.

Стропильная система вальмовой крыши

Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.

Наслонные стропила

Правила подбора оптимальной формы мансардной крыши

Материал

Клееный брус

Перед тем как сделать ломаную крышу, подбирают качественный материал для ее возведения. Для этого приобретают сухой клееный брус, влажность которого составляет 18–22%. Перед началом монтажа он проходит обязательную обработку антисептиком и средством препятствующим горению. Обработку составами проводят на открытом пространстве, средства наносятся двумя слоями.

• брус для мауэрлата 200×200 мм, для подкосов 50×100 мм;
• доска 50×150 мм;
• необрезная доска;
• металлические скобы, уголки, болты, гвозди, саморезы;
• рейки для обрешетки 25×50 мм;
• пароизоляционная мембрана, утеплитель, гидроизоляция;
• кровельный материал.

Защита древесины от огня и гниения

Прежде чем сделать ломаную кровлю (а конкретнее – ее стропильную часть), нужно провести профилактические мероприятия по защите древесины стропилин, балок и прогонов от гниения и пожара.

Для этого еще до подъема на кровлю все древесные детали отделываются антисептиками и противопожарными составами, предотвращающими становление гнилостных процессов.

Для деревообработки используем широкую плоскую кисть. Состав наносим в 2 приема, ждя полного засыхания идущего до этого слоя – так мы обеспечим по максимуму глубокое попадание защитного состава в поры дерева.

Стоит обратить внимание!

При нанисении составов защиты глаза и дыхательные органы обязаны быть защищенными очками и респиратором.

Нанисение антисептиков и антипиретиков путем разбрызгивания из пульверизатора вполне можно, но нежелательно – не обращая внимания на важное ускорение работы качество и глубина пропитки сильно мучаются. Также может быть отделка составом для защиты уже готовой стропильной части, но в этом варианте нужно весьма хорошо промазать соединительные места древесных деталей, если необходимо отпуская зажим шпильки

Также может быть отделка составом для защиты уже готовой стропильной части, но в этом варианте нужно весьма хорошо промазать соединительные места древесных деталей, если необходимо отпуская зажим шпильки.

Настил кровли

Последовательность кровельных работ на ломаной крыше определяется прежде всего выбранным материалом. Поговорим о монтаже металлочерепицы, так как она является наиболее популярной в частном строительстве. Для укладки необходим мощный шуруповерт, инструмент пригодный для резки металла, молоток, рулетка, маркер, оцинкованные саморезы с каучуковой головкой. Сначала производят раскрой листов металлочерепицы, а затем монтаж, начиная с конька.

• Помимо кровельного материала ломаную крышу необходимо оснастить другими важными элементами: коньковой доской, снегозадержателем.
• Конек устанавливается с нахлестом 10 сантиметров на металлочерепицу на обоих скатах.

Снегозадержатели служат для того, чтобы предотвратить сход снега, он представляет собой небольшой карниз. Их закрепляют на небольшом расстоянии от окончания скатов на саморезы с учетом того, что снегозадержатели должны выдерживать большую нагрузку, особенно в снегопады.

Ломаная крыша своими руками, позволит не просто сэкономить на оплате труда бригады рабочих, но даст уверенность, что процессы были выполнены правильно, так как строительство велось с соблюдением технологии.

Крепление стропильных ног к мауэрлату

Чтобы крыша прослужила долго, элементы стропильной системы нужно закрепить правильно. От выбранного метода зависит не только долговечность конструкции, но и ее поведение при сильных ветрах, снегопадах и перепадах температур. Сам «скелет» крыши находится в движении, поскольку на него влияют перепады влажности и температур, которые при большой протяженности элементов дают существенные подвижки, вызывающие напряжения в конструкции. Следствием этого явления могут быть подвижки и смещения, а значит, прочность крыши может сильно пострадать, если использовать жесткую фиксацию элементов.

На практике применяют как жесткое, так и подвижное крепление. Выбор какого-то определенного варианта зависит от типа крыши и ее особенностей. Первый вариант предполагает полное исключение каких-либо взаимных движений элементов конструкции, поэтому применяют:

• уголки и подшивной опорный брусок;
• запилы на стропильной ноге.

Сам монтаж может производиться с помощью гвоздей, проволоки или скоб. Подшивной опорный брусок используется совместно с уголками, чтобы избежать поперечных смещений элемента конструкции. Второй способ монтажа используется не реже. В этом случае гвозди забиваются под углом и должны пересекаться внутри мауэрлата, после чего сверху вбивают еще один. Жесткий узел крепления стропила является одним из наиболее надежных вариантов. Оба типа соединений можно дополнительно усилить за счет использования проволоки или анкеров.

Сопряжение с несколькими степенями свободы создается с использованием специального крепежа. В этом случае возможно несколько вариантов:

• Создание запила. В мауэрлате выполняется запил, в который должна укладываться стропильная нога. Крепление может осуществляться с помощью нескольких гвоздей, расположенных под углом, одного гвоздя, забитого вертикально, или металлической пластины.
• Выпуск стропила за пределы стены и использование крепежных пластин.
• Использование «салазок». Салазки – это элементы, обеспечивающие элементу конструкции подвижность в определенных пределах.

Выпуск стропил за пределы стены

Каждый из описанных выше вариантов позволяет смонтировать узлы стропильной кровли так, чтобы их элементы опирались в мауэрлат, но имели некоторую свободу и могли двигаться, чтобы компенсировать возникающие напряжения. Скользящее соединение используется в различных типах построек, но особый интерес представляет для деревянных домов, поскольку они склонны к усадке, а жесткая фиксация конструкции крыше приведет к ее разрушению. Подвижные же крепления обеспечивают некоторую свободу стенам и фронтонам, поэтому они легко подстраиваются под усадку.

Ломаные крыши частных домов

Ломаная крыша — тип крыши, которую образуют ломаные и изогнутые линии. Она создает дополнительное и просторное жилое пространство под кровлей, что позволяет построить мансарду с большой площадью. Кроме того, проект дома с ломаной крышей выглядит оригинально, солидно и эффектно. Такая конструкция имеет пологую верхнюю и наклонную нижнюю части.

Ломаная кровля подходит для больших и просторных домов с оптимальной шириной в шесть метров. В данном случае получится максимально практично и рационально использовать полезную чердачную площадь. Это функциональная, практичная и просторная установка.

За счет сложной конструкции ломаная крыша отличается устойчивостью к сильному и резкому ветру, осадкам. Однако при этом установку отличает сложность расчетов, проектирования и монтажа. Кроме того, потребуется большой расход материалов. Современное проектирование позволяет сделать не только стандартную двускатную ломаную кровлю, но и другие варианты.

Виды ломаной крыши

• Двухскатная классическая ломаная кровля содержит два ската, которые расположены в противоположных сторонах. При этом верхняя и нижняя стороны имеют вид прямоугольника. Две его плоскости сгибаются в центре и создают на стыке ребро. В итоге образуются ломаные и изогнутые линии. Это подходящее решение для дома с мансардой;
• Односкатная включает наклонную плоскость, которая закреплена на стенах разной высоты. Это экономичная и доступная, легкая в установке и проектировании конструкция;
• Трехскатная конструкция содержит два торца, один из которых включает вертикальную стену, а второй устанавливают с изломами и изгибами профиля, повторяющего изломы и изгибы боковых скатов. Она используется для соединения мансарды одного строения с крышей другого. Данный вариант снижает вес дома, давление на фундамент и почву;
• Четырехскатный вариант отличается сложностью в создании проекта и установке, так как включает ломаные профили по каждому из четырех скатов кровли. Однако данные скаты обладают легким весом и дают минимальную нагрузку на строение и фундамент;
• Изготавливают вальмовые и полувальмовые конструкции, многощипцовые, полуовальные (сводчатые), шатровые и другие варианты. Какую кровлю выбрать для деревянного дома, смотрите здесь.

Монтаж и устройство ломаной кровли

Перед монтажом крыши делают расчеты и проект стропильной системы. Расчеты и проектирование зависят от типа ломаной кровли и вида кровельного материала. В последнем случае важно подобрать прочное и надежное покрытие, которое выдержит сложность конструкции. В данном случае подойдет металлочерепица или мягкая кровля. Чем покрыть крышу в деревянном доме, читайте в блоге “МариСруб”.

В основе каждой кровли — стропильная система. Стропила изготавливают из прочного и сухого бруса. При этом каждый деревянный элемент должен пройти защитную обработку. Иначе древесина со временем гниет и покрывается плесенью, теряет прочность и трескается. В состав конструкции, кроме стропил и кровельного покрытия, входят утеплитель и гидроизоляция, обрешетка.

Мастера фирмы “МариСруб” грамотно разработают и рассчитают проект, стропильную систему кровли. Мы самостоятельно изготовим брус и бревно под проект, что гарантирует качество материалов и низкие цены на изделия, ведь мы работаем без посредников. Подбираем надежные материалы и прочные крепежи, прочие нужные элементы.

Выполняем отделку и монтаж крыши, гидроизоляцию, утепление и защитную обработку. Подшиваем кровлю, устанавливаем водосток, карнизы и другие необходимые конструкции. Кроме того, “МариСруб” выполняет строительство деревянного дома под ключ по персональному или типовому проекту.

Разрабатываем проект, изготавливаем и собираем сруб с установкой крыши и фундамента, прокладываем и вводим в эксплуатацию инженерные сети, выполняем отделку домов внутри и снаружи. Устанавливаем лестницы, окна и двери. Гарантируем надежность и оперативность строительства!

Стеклянный двухскатный световой люк | Высококачественные мансардные окна

Классическая система

Наша экономичная классическая система с легким каркасом может поставляться в предварительно собранном виде и с предварительно остекленными окнами.

Благодаря изоляционному стеклу и термически разбитому подоконнику по периметру полностью термальная конструктивная система Wasco Classic предлагает архитекторам неограниченные возможности для впечатляющих и экономичных проектов.

• Компоненты предварительно изготовлены для легкой установки на месте
• Предназначен для пирамид размером до 8 футов на 8 футов, а также двухскатных и шатровых концевых элементов шириной до 5 футов и неограниченной длины
• Универсальная конструкция с монтажом на бордюр с использованием бордюров, устанавливаемых на месте, как для скатных, так и для плоских крыш
• Доступны стандартные шаги: 5:12, 7:12 и 12:12
• Скрытые застежки и узкие элементы каркаса для чистого, эстетичного внешнего вида
• Встроенные желоба для отвода конденсата наружу для полного контроля влажности
• Уретановый терморазрыв по периметру для минимизации образования конденсата на алюминиевых компонентах
• Одна из первых в отрасли систем светового освещения с легким каркасом, позволяющая использовать современные высококачественные остекления

Система Pinnacle

Для эффектных крупномасштабных нестандартных конструкций длиной до 40 футов с любым углом наклона от 15° до 60°.

Благодаря своей конструкции шарнира с переменным шагом, системы Pinnacle предлагают вам универсальность индивидуально сконфигурированной системы структурного светового люка с надежностью и экономией средств стандартизированного проектирования, строительства и монтажа. Быстрая сборка и установка на месте. Пролеты до 40 футов, при любом угле наклона от 15° до 60°.

• Меньше деталей, быстрее сборка на месте
• Узкие профили обеспечивают четкие линии
• Возможность большего диапазона
• Доступен с защитой от ураганов

Быстрая установка
Компоненты всегда собираются одинаково. Подоконники охватывают весь периметр, поэтому установщики меньше полагаются на герметики.

Герметичность
Непрерывное ограждение подоконника по периметру светового люка помогает уменьшить проникновение воздуха через дренажные отверстия и эффективно защищает от проникновения воды. Термоусиленная конструкция.

Скрытые застежки
Система болтового крепления еще больше упрощает установку, обеспечивая аккуратный и эстетичный внешний вид как внутри, так и снаружи.

Каркасная система	Поддерживает пролеты до (приблизительно)*	Глубина алюминиевой стропильной трубы
Классический	Ширина 5 футов	0,375″
Пиннакл 350	Ширина 18 футов	3,5″
Пиннакл 600	Ширина 30 футов	6″
Пиннакл 900	Ширина 40 футов	9″
Pinnacle HU (ураган)	Ширина 15 футов	3,5″ или 6″
*Приблизительная ширина пролета зависит от конфигурации и нагрузки. Свяжитесь с местным торговым представителем для получения дополнительной информации.
HU испытан на расчетное давление 80 фунтов на квадратный фут, а также удар малых и больших снарядов. Доступны с ламинированным или изоляционным остеклением.

Варианты остекления

Типичное остекление представляет собой теплоизоляционное стекло, состоящее из закаленного наружного легкого и отожженного или термоупрочненного многослойного безопасного стекла внутреннего легкого.

• Также доступны с остеклением из поликарбоната с защитой от ураганов или полупрозрачным
• Серия динамического остекления Wasco включает:
  • Стекло, окрашиваемое электронным способом
  • БИПВ
  • Полупрозрачное изолированное стекло
  • Полупрозрачное изолированное стекло с аэрогелем Lumira®

Коммерческие фонари VELUX доступны в широком диапазоне цветов и отделки:

• Мельничный (стандартный)
• 2605 FEVE Порошковое покрытие, 2605 PVDF, 2604 Порошковое покрытие и анодированное покрытие (дополнительная информация)
• Медный плакированный

Специальная балка — двускатные верхние поясные балки

Двухскатные верхние поясные балки имеют двухскатные верхние пояса с коньком на осевой линии и прямой нижний пояс с измененной конфигурацией полотна Уоррена. Шаг постоянен от точек пеленга до гребня с максимальной глубиной на осевой линии

1. АНАЛИЗ И ПРОЦЕДУРЫ РАСЧЕТА

Силы, создаваемые уклоном верхнего пояса, учитываются при расчете балки.

2. ПРОЦЕДУРЫ ИЗГОТОВЛЕНИЯ

Соблюдаются все стандартные процедуры.

КОНТРОЛЬНЫЙ СПИСОК ИНФОРМАЦИИ О ДВОЙНЫХ ШАГАХ

Указание следующей необходимой информации на чертежах конструкций ускорит расчет стоимости и детализацию проекта, что приведет к уменьшению количества вопросов по утвержденным чертежам балок.

1. Все размеры указаны на схеме выше. Глубина балки должна быть указана на коньке.
2. Шаг верхнего пояса с обеих сторон балки. Если положение конька не находится на осевой линии балки, оно должно быть обеспечено от известной контрольной точки.
3. Обозначение балки должно быть представлено в формате, аналогичном: «36Lх300/100 SP», где: «36» — высота по коньку в дюймах, а «200» — общая равномерная расчетная нагрузка, из которых «100» — живая нагрузка. Нагрузки в plf.
4. Если расчетная нагрузка включает неравномерную нагрузку, должна быть представлена ​​диаграмма нагрузки. Эта диаграмма должна включать любые неуравновешенные нагрузки, возникающие из-за формы профиля балки.
5. Отображение веб-макетов на чертежах конструкций не требуется, если нет особых требований. Если не указано иное в примечаниях к конструктивным чертежам, Vulcraft настроит компоновку полотна для наилучшего экономичного и конструктивного решения.

ПРИМЕЧАНИЯ

1. Как и для всех балок, собственный вес должен быть включен в расчетную собственную нагрузку. В качестве альтернативы рекомендуется указать на чертежах конструкций, что собственный вес балки должен быть добавлен производителем балки к расчетной статической нагрузке.
2. Перемычки соответствуют стандартным спецификациям Института стальных балок для балок серий LH и DLH. Вместо того, чтобы указывать перекрытие балки на конструктивных чертежах, допустимо отметить на планах, что перекрытие должно быть подробно описано поставщиком балки. В случаях, когда геометрия балки приводит к тому, что центр тяжести находится выше точки опоры, потребуются дополнительные ряды перекрытий. Свяжитесь с Vulcraft для получения рекомендаций.
3. При изготовлении балок необходимо обеспечить достаточную глубину торца. Соответствующая глубина конца зависит от размера, формы и нагрузки балки. Конечная глубина — это расстояние между верхним поясом и нижним поясом или проекция нижнего пояса вблизи центральной линии опоры. Требования к конечной глубине увеличиваются для несущих балок нижнего пояса и наклонных балок. Минимальная торцевая глубина 12 дюймов должна быть предусмотрена во всех случаях, с минимальной торцевой глубиной 18 дюймов в большинстве случаев, а для больших балок она будет увеличиваться. Свяжитесь с Vulcraft для получения информации о требованиях к конечной глубине.
4. Если балка является нижним поясом, опирающимся на один из концов подачи, конечная глубина.
5. По любым вопросам, касающимся приведенных выше примечаний и контрольного списка, рекомендуется обращаться в технический отдел Vulcraft.
