Ломаная крыша — как сделать своими руками: схема, фото, инструкция

Содержание.

  1. Достоинства и недостатки конструкции.

  2. Виды ломаных крыш.

  3. Расчет ломаной кровли.

  4. Закупка материала для обрешетки.

  5. Сборка ломаной крыши своими руками.

Достоинства и недостатки конструкции.

Плюсы:

  • Крыша может быть возведена на старом доме, без необходимости ломать стены;

  • Снижение потерь тепла через крышу, и за счет этого уменьшение потребления электроэнергии.

  • Позволит существенно увеличить полезную площадь сооружения.

  • Интересный внешний вид.

  • Возможность возведения мансарды в несколько уровней.

  • Малый вес стропильной системы.

Минусы:

  • Необходимость сооружения сложного кровельного пирога с гидро- и теплоизоляционными слоями.

  • Уменьшение высоты стены, за счет скошенности потолка.

  • Необходимость использования в помещение мансардных окон, стоимость которых гораздо выше обычных.

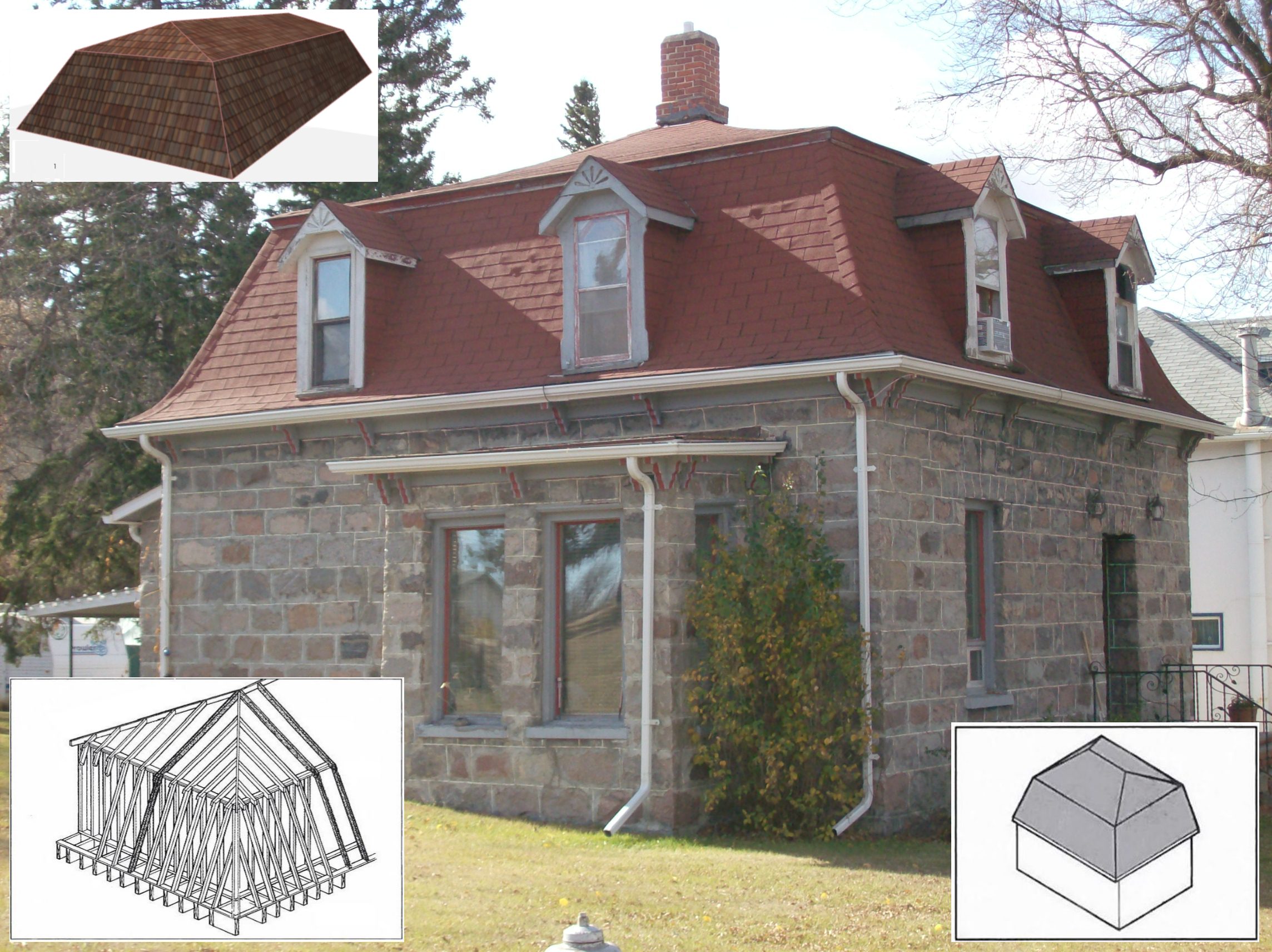

Дома с ломаной крышей фото

Виды ломаных крыш

Ломаная крыша различается по количеству скатов, бывают односкатные, двускатные, трехскатные и четырехскатные кровли. От вида конструкции зависит комфорт проживания и надежность всего дома.

Односкатная ломаная кровля — представляет собой наклонную плоскость, которая закрепляется на стенах здания разной высоты. Данное решение относится к самым популярным на сегодня, так как простое в реализации, не требует сложной стропильной системы, недорогое.

Двускатная ломаная крыша – располагает двумя скатами противоположно направленными. Данный проект также очень популярен, за счет того что обеспечивает достаточную высоту потолков мансардного помещения.

Важно: специалисты советуют отдавать предпочтение двускатным ломаным кровлям владельцам домов прямоугольной формы!

Трехскатная – с торцевой части имеет вертикальную стену, другой торец имеет такие же изломы, как и боковые скаты. Данный проект отличается малым весом, за счет отсутствия капитальной стены.

Важно: сооружать дом с ломаной крышей в 3 ската советуют при необходимости соединения мансардной части с жилой зоной дома.

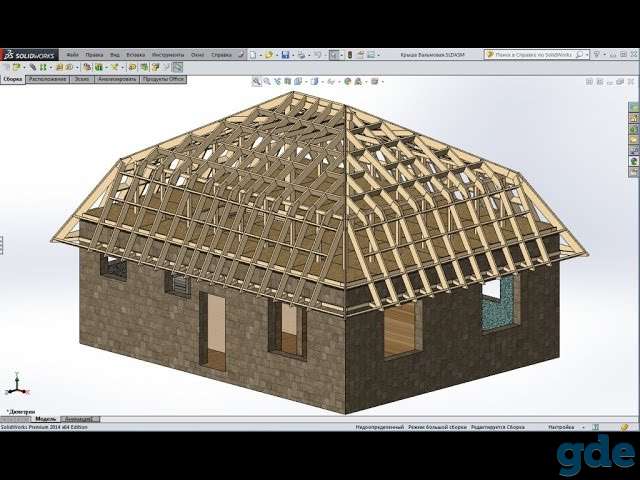

Четырехскатная ломаная кровля – во всех 4 скатах имеет ломаный профиль. Данная конструкция является самой сложной и самой легкой по весу.

Расчет ломаной кровли

Расчет ломаной крыши состоит из двух этапов. Первый – определит, сколько кровельного материала необходимо для возведения, второй – вычислит несущую способность стропильной системы.

В первом случае необходимо всю конструкцию кровли разбить на простые геометрические фигуры. Вычислить площадь каждой и сложить полученные данные. Результат разделить на полезную площадь 1 элемента кровельного материала.

Важно: если материал укладывается с нахлестами, то в расчетах данный показатель обязательно учитывается.

С несущей способностью стропил ломаной крыши все сложнее. Для ее определения нужно собрать следующие данные:

  • Вес кровельного материала.

  • Вес деревянной обрешетки.

  • Вес пароизоляционного и гидроизоляционного слоя.

  • Вес утеплителя.

  • Вес снежно нагрузки (для каждого района застройки свой).

  • Угол наклона скатов.

  • Длина пролета.

  • Шаг, с которым планируется укладывать обрешетку и стропила.

  • Вес кровельных элементов (вентиляторов, ограждений, сливов) и временных нагрузок (при обслуживании крыши люди должны передвигаться по полотну).

Грамотно проанализировать и проверить данные значения может или профессионал или специальная строительная программа. Последний вариант самый популярный и доступный. Программа оценит правильность выбора угла наклона скатов для конкретного района застройки, вычислит подходят ли выбранные параметры стропил. Если система обнаружит ошибку, то порекомендует внести в проект изменения.

Закупка материала для обрешетки

Для возведения ломаной кровли понадобится брус для мауэрлата, доска для стропил, брус для обрешетки (можно использовать доску, но с меньшей толщиной, чем для стропил).

Требования к древесине.

  • Дерево хвойных пород.

  • Влажность не более 22%.

  • Без синевы, больших сучков, без повреждений жуками.

  • Обработка антисептиком (защитит дерево от гниения).

  • Обработка противопожарными составами.

Важно: обрабатывать защитными составами можно самостоятельно после приобретения дерева. Дальнейшая работа с досками и брусьями производится после полного высыхания полотен.

Кроме того понадобятся крепежные элементы для соединения стропил между собой и с мауэрлатом. Ими могут быть различные металлические детали – болты с гайками, саморезы или стальные пластины со специальными шипами.

Сборка ломаной крыши своими руками

Пошаговая инструкция по возведению ломаной кровли:

Важно: под мауэрлат обязательно укладывается гидроизоляционный слой (может быть использован рубероид).

  • Стойки монтируются строго вертикально. Первыми устанавливаются крайние стойки, затем между ними протягивается бечевка, и монтируются промежуточные стойки. Фиксация стоек осуществляется распорками (временными).

Важно: расстояние между стойками ломаной крыши не более 2 м, высота стоек должная быть на 100 м выше, чем планируемая высота потолка в мансардном помещении.

  • Поверх стоек устанавливаются прогонные доски и монтируются оставшиеся стойки. Полученная в ходе сборки конструкция будет выступать боковыми стенами бедующей мансарды.

  • Следующий этап установка ригелей (затяжек), для этих целей чаще всего используют кровельные уголки. Под каждым ригелем примерно по центру устанавливается временная подпорка (необходима для исключения варианта провисания). С данной подпоркой строители могут спокойно ходить по установленным затяжкам, не опасаясь их повреждения. После установки всех затяжек их скрепляют доской. Полученная конструкция фермы становится более жесткой.

Важно: доска устанавливается не строго посередине, а с небольшим отклонением от центральной части в любую сторону на расстояние не более 200 мм.

  • Монтаж нижних стропильных ног начинается с разметки их размещения на мауэрлате. Шаг стропил – один метр. Для удобства проведения работ стропила предварительно изготавливаются по шаблону, на них уже имеются необходимые верхние запилы. Нижний запил отмечается уже на месте. После того как стропила закреплены между ними натягивается шпагат, для удобства дальнейшей установки.

  • Далее производится монтаж верхних стропил. Для удобства осуществляется он также по шаблонам. Если бедующая крыша имеет большие размеры, то верхние стропила устанавливаются непосредственно на коньковую балку. Если крыша не более 10 метров в длину, то можно обойтись установкой подкосов.

  • Если в кровле планируется установка мансардных окон, то стропила возле них обязательно укрепляются с использованием поперечных брусков. Схема монтажа ломаной кровли представлена ниже.

  • Итоговый этап – обшивка фронтона, укладка утеплителя, паро- и гидроизоляционного слоя, кровельного материала.

Добавить комментарий

Ломаная крыша

Содержание

  • Какие ломаные крыши самые популярные
  • Дом с ломаной крышей, варианты постройки
  • Устройство ломаной крыши
  • Простые четырехскатные крыши
  • Ломаная крыша для загородного дома
  • Наиболее интересные схемы ломаной крыши
  • Заключение

Редко какой загородный домик обходится без второго этажа. Но высота постройки потребует широких скатов с очень тяжелыми стропильными балками и значительными по размеру свесами. Поэтому чаще всего прибегают к ломаной конструкции крыши, ее еще могут называть четырехскатной или треугольной.

Ломаная крыша на фото смотрится более изящно, чем огромные и примитивные двухскатные варианты. Но главное – ломаная крыша в простом исполнении позволяет обустроить просторное помещение на втором этаже с относительно высокими потолками.

Какие ломаные крыши самые популярные

Практичность конструкции, огромные возможности дизайнерского оформления и относительная доступность постройки делают идею ломаной кровли очень популярной в самых разных архитектурных формах для частного дома. Это может быть:

  • Ломаная крыша своими руками, построенная по типовому решению. Мансарда для дачи зачастую необходима, как воздух, особенно, если садовый участок не очень большой;
  • Ломаная мансардная крыша большого загородного дома, в таких конструкциях нередко прибегают к интересным схемам с пяти или даже шестискатным вариантом кровли и сложным многоуровневым переходом;
  • Ломаная конструкция кровли с балконом или выносной террасой на фасадной части здания. Очень красивые и сложные в постройке, зачастую такие шедевры архитектуры требуют высочайшей квалификации от строителей.

Важно! Расчет прочности и параметров конструкции таких вариантов под силу только специализированным программам или методикам. Не стоит пытаться оборудовать свой дом ломаным типом крыши без глубокого анализа вопросов прочности.

Дом с ломаной крышей, варианты постройки

Чтобы понять преимущества ломаной крыши, достаточно сравнить две однотипные постройки, изображенные на фото. Размеры помещения на втором этаже явно свидетельствуют не в пользу двухскатной конструкции. Но не везде подобный вариант кровли может быть использован в полной мере. Проще всего реализовать четырехскатную крышу в небольших домах.

Устройство ломаной крыши

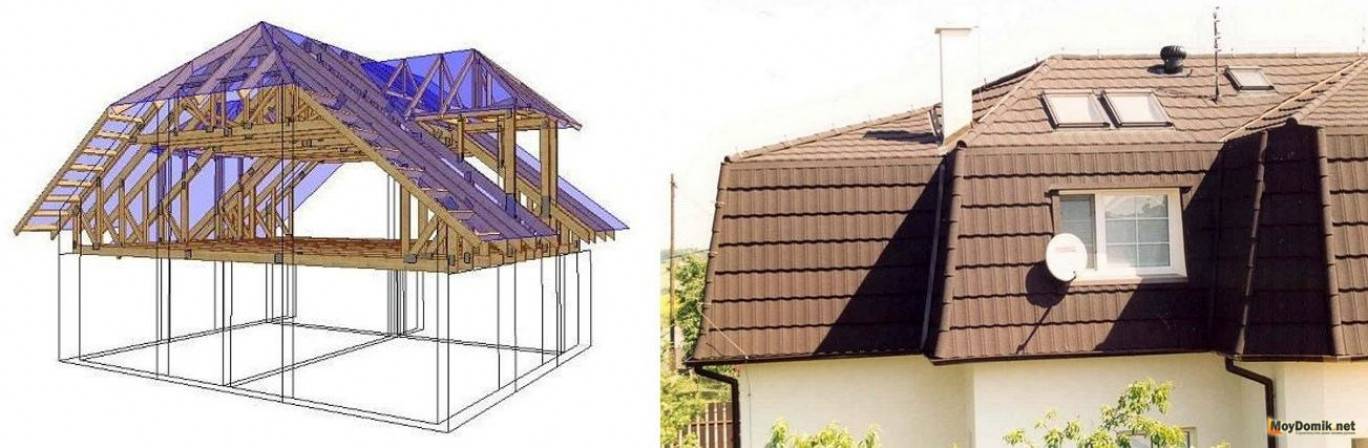

Устройство простой ломаной крыши понятно из приведенной схемы. Помещение мансарды, ее потолочные и стеновые балки становятся каркасом для формирования двух скатов, установленных на одной половинке крыши, но под разными углами. Из-за высокого потолка угол наклона верхних стропил выполняют под относительно небольшим углом наклона. Нижние стропила крепят под очень острым углом, чуть ли не вертикально. Такой вариант уменьшает нагрузку от снега или дождя на каркас кровли, без того перегруженный большим количеством конструкционных и силовых элементов.

Система формирования двух сопряженных скатов под разными углами зависит от размеров коробки здания и высоты крыши. Чаще всего в обычном доме используется двойная схема, суть конструирования ломаной кровли хорошо понятна из приведенного рисунка. Верхние стропила выполняют по висячей схеме. Они крепятся на коньковом прогоне встык или в подвес и опираются на продольную балку потолка мансарды. Чаще всего их делают из спаренных досок, и зачастую такие стропильные ноги несут основную нагрузку, так как находятся под очень небольшим углом наклона.

Нижний ряд стропил выполняется по наслонной схеме, верхняя часть такой балки соединена с точкой опоры верхней висячей стропильной ноги. Устройство крепления нижних стропил на мауэрлат или балки перекрытия выполнено так же, как и у обычной двухскатной крыши. Потолочная балка мансарды, называемая затяжкой, обязательно привязывается или подвешивается к коньковому прогону. Наслонные стропила укрепляются подкосами. В итоге получается жесткая и гибкая конструкция одновременно.

Для мягкой кровли важно, чтобы конструкция обладала минимальным прогибом и деформацией, как в случае для бревенчатых построек. Тяжелый кровельный материал делает конструкцию более устойчивой под воздействием ливня, снегопада или сильного ветра, но нагрузка на подкосы и стропила может приводить к местной деформации балок затяжки, работающей на прогиб. Если в мансардном помещении поверхность потолка отделана штукатуркой или декоративной плиткой, с течением времени, из-за деформации, отделка может отслаиваться от потолочной основы.

Коробка здания может быть кирпичной для размеров в 6х8м, или деревянной из бруса или бревна для небольших построек 6х4 или 6х6 м. При этом дача или загородный домик получается относительно компактным и вместительным. Использование дерева для стен позволяет крепить каркас ломаной крыши непосредственно на верхний ряд бруса или бревна.

Из–за увеличенного объема помещения под крышей парусность всей конструкции получается значительно больше, чем у односкатной или двухскатной схемы. Эту особенность необходимо учитывать и не снимать любой вспомогательный крепеж и распорки с подкосами, тем более на этапе выполнения обрешетки и укладки гидроизоляции.

Основное отличие в оформлении простых ломаных крыш состоит в конструировании отделки фронтальных стен крыши. Самым простым решением является заделка плоскости вагонкой или сайдингом. Такой способ хорошо подходит для конструкции кровли легкого сборного садового домика. Для кирпичных построек, установленных на фундаменте, более предпочтительным вариантом будет стена в половину кирпича.

Простые четырехскатные крыши

Иногда хозяева дополняют одну из сторон крыши пологим навесом к пристройке. В итоге получается несимметричный вариант пятискатной кровли.

Ломаная кровля придает определенный стиль даче или садовому домику, довольно резко выделяя его на фоне простых коробок с одно или двухскатной кровлей. Популярность схемы такова, что ее довольно часто используют в столь неприспособленных для этого постройках, таких как загородная баня.

Любой из вариантов жилого помещения под ломаной крышей требует дополнительных мер по улучшению тепло и звукоизоляции. В противном случае летом в мансарде будет жарко, а зимой донимать конденсат и холод. Внутренний слой утеплителя обязательно покрывается пароизоляционной пленкой, на наружном слое укладывается слой гидроизоляции и пароизоляции.

Ломаная крыша очень хорошо смотрится в исполнении с лоджией или небольшой террасой, балконом, но в этом случае схему укладки потолочного перекрытия необходимо дополнять выносными опорами.

Ломаная крыша для загородного дома

Для каменных или кирпичных построек на стены укладывают мауэрлат и балки потолочного перекрытия. Таким образом, потолок первого этажа формирует пол для мансардного помещения. В больших зданиях 8х10 нередко применяют комбинированный способ строительства. Вместо деревянных потолочных балок на стены укладывают двутавровый профиль не менее 150мм высотой, на который выкладывается рифленая оцинковка и выполняется бетонная стяжка. Стальные балки имеют вылет за пределы коробки не менее чем на 70-90см, что позволяет установить каркас ломаной крыши на стальные опоры. Таким образом, получается очень мощное потолочное перекрытие.

К сведению! Такой способ позволяет установить ломаную конструкцию кровли с очень тяжелым деревянным каркасом, без оглядки на запасы прочности стен и балок.

Обычно к таким способам компоновки ломаной крыши прибегают, если ее покрытие выполняется из тяжелого материала – керамической или клинкерной черепицы.

В частных домах двухэтажной конструкции использование ломаной крыши становится своего рода стандартом. В таких вариантах верхнее помещение оформляется в виде полноценной жилой комнаты, поэтому нередко дополняется окнами и балкончиками специфической конструкции и формы, очень красивыми и выразительными.

Ломаная крыша накладывает определенный отпечаток на стиль внутреннего оформления таких помещений. Еще 20 лет назад стиль отделки помещения «под мансарду» был очень популярен даже в городских квартирах.

Наиболее интересные схемы ломаной крыши

Ломаная схема крыши очень хорошо компонуется с вальмами, особенно «датского» исполнения. Окна и двери на балкон второго этажа технически проще всего установить на фронтальной стене. В этом случае архитектура дома становится не слишком выразительной.

Самые распространенные способы оживить и заполнить огромное пространство ломаной крыши:

  1. Установить на наклонных скатах большие окна в форме чердачных выходов или построить полноценный подвесной балкон;
  2. Выполнить верхние скаты на разных уровнях, что придаст конструкции ассиметричный вид;
  3. Разделить ломаную крышу на несколько секторов с разным углом наклона кровли, чаще всего такой прием используют для пристроек или крыльцовой группы.

Все перечисленные способы давно и успешно применяются при проектировании больших ломаных конструкций, особенно для зданий со сложной архитектурой.

Самым популярным приемом дополнения ломаной крыши является оформление выхода из мансардного помещения с помощью надстройки капитальной стены. В этом варианте скат кровли можно рассматривать и как ломаный, и как часть вальмовой крыши голландского типа.

Отдельно стоит упомянуть об интересном способе обустройства окон в конструкции ломаной крыши. Вместо простых окошек – иллюминаторов все более популярными становятся огромные стеклянные панели. Окна предпочитают делать с солнечной стороны, тем самым наполняя пространство солнечным светом. Кроме того, теплоизоляционные свойства трехкамерного стеклопакета позволяют выполнить такое остекление с очень приличными показателями энергосбережения.

Заключение

Ломаные крыши остаются самыми доступными и популярными как в «домашней», так и в архитектуре профессионального исполнения.

У таких конструкций есть один недостаток, из-за большой парусности они плохо переносят сильные ветровые нагрузки. Поэтому во многих случаях конфигурация и ориентация ломаной кровли должна соизмеряться с направлением розы ветров в данной конкретной местности. В противном случае избыточное давление с наветренной стороны будет оказывать разрушающее воздействие на силовые элементы конструкции.
